Caractéristiques	Détails
Résolution	4K UHD (3840 x 2160)
Luminosité	3000 ANSI Lumens
Contraste	10 000:1
Technologie de projection	DLP
Distance de projection	0,87 à 1,06 m
Taille de l'image	100 pouces à 2,5 m
Connectivité	HDMI, USB, Ethernet, Wi-Fi
Compatibilité HDR	Oui
Dimensions	35,5 x 24,1 x 11,8 cm
Poids	3,6 kg
Niveau sonore	28 dB (mode éco)
Durée de vie de la lampe	4000 heures (mode normal), 10000 heures (mode éco)
Maintenance	Nettoyage régulier du filtre, remplacement de la lampe selon l'utilisation
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - TK700STI BENQ

Comment connecter mon BENQ TK700STI à un ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI de votre ordinateur au port HDMI du projecteur. Assurez-vous que le projecteur est allumé et sélectionnez la source HDMI correspondante.

Pourquoi l'image projetée est-elle floue ?

Vérifiez la mise au point du projecteur en utilisant la bague de mise au point. Assurez-vous également que le projecteur est à une distance appropriée de l'écran, entre 1,5 m et 3,5 m pour une image optimale.

Mon projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché et que la prise fonctionne. Assurez-vous également que l'ampoule est en bon état et qu'elle n'est pas usée.

Comment ajuster la luminosité de l'image ?

Accédez au menu des paramètres du projecteur, puis sélectionnez 'Image'. Vous pourrez ajuster la luminosité, le contraste et d'autres paramètres d'image.

Le son du projecteur ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur n'est pas réglé sur muet et que le niveau de volume est suffisamment élevé. Assurez-vous également que les haut-parleurs externes sont correctement connectés si vous les utilisez.

Comment changer la source d'entrée du projecteur ?

Appuyez sur le bouton 'Source' de la télécommande ou du panneau de contrôle du projecteur pour faire défiler les options d'entrée disponibles, puis sélectionnez celle que vous souhaitez utiliser.

Le projecteur ne détecte pas mon appareil, que faire ?

Assurez-vous que l'appareil est allumé et correctement connecté. Essayez de redémarrer le projecteur et l'appareil, puis reconnectez-les.

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle du filtre, nettoyez-le avec un aspirateur ou un chiffon doux, puis remettez le couvercle en place.

Puis-je utiliser le projecteur en plein jour ?

Le BENQ TK700STI est conçu pour fonctionner dans des environnements bien éclairés, mais pour une image optimale, il est préférable de l'utiliser dans des conditions de faible luminosité ou d'obscurité.

Quelle est la durée de vie de l'ampoule ?

La durée de vie de l'ampoule est d'environ 4 000 heures en mode normal et jusqu'à 10 000 heures en mode éco. Cela peut varier en fonction de l'utilisation et des conditions d'environnement.

MODE D'EMPLOI TK700STI BENQ

Projecteur numérique

Manuel d'utilisation

Gamme divertissement domestique | TK700STi

V 1.03

Informations de garantie et de copyright

Garantie limitée

BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d'utilisation et de stockage.

Toute réclamation au titre de la garantie nécessite la présentation d'une preuve de la date d'achat. Si le produit devait s'avérer défectueux pendant la période de garantie, l'obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d'œuvre nécessaire. Pour bénéficier des services de garantie, il convient d'informer immédiatement le revendeur auprès duquel vous avez acheté le produit défectueux.

Important : La garantie susmentionnée est considérée caduque dès lors que l'utilisateur se sert du produit sans se conformer aux instructions écrites fournies par BenQ. L'humidité ambiante doit se situer entre 10% et 90%, la température doit être comprise entre 0°C et 35°C, l'altitude doit être inférieure à 4920 pieds et il faut éviter de faire fonctionner le projecteur dans un environnement poussiéreux. Cette garantie vous confère des droits spécifiques, auxquels peuvent s'ajouter d'autres droits qui varient d'un pays à l'autre.

Pour plus d'informations, visitez le site Web www.BenQ.com.

Copyright

Copyright © 2021 BenQ Corporation. Tous droits réservés. Aucune partie du présent document ne peut être reproduite, transmise, transcrite, stockée dans un système d'archivage et traduite dans une langue ou dans un langage informatique, sous quelque forme ou par quelque moyen que ce soit (électronique, mécanique, magnétique, optique, chimique, manuel ou autre), sans l'autorisation écrite préalable de BenQ Corporation.

Clause de non-responsabilité

BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d'adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d'y apporter des modifications à tout moment sans notification préalable.

*DLP, Digital Micromirror Device et DMD sont des marques commerciales de Texas Instruments. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Brevets

Veuillez aller à http://patmarking.benq.com/ pour les détails sur la couverture des brevets des projecteurs BenQ.

Table des matières

Informations de garantie et de copyright 2

Consignes de sécurité importantes .... 4

Introduction 7

Contenu de l'emballage 7

Vue extérieure du projecteur 8

Commandes et fonctions.... 9

Positionnement du projecteur ...... II

Choix de l'emplacement ....II

Identification de la taille de l'image projetée souhaitée.... 12

Monter le projecteur .... 13

Ajustement de l'image projetée .... 14

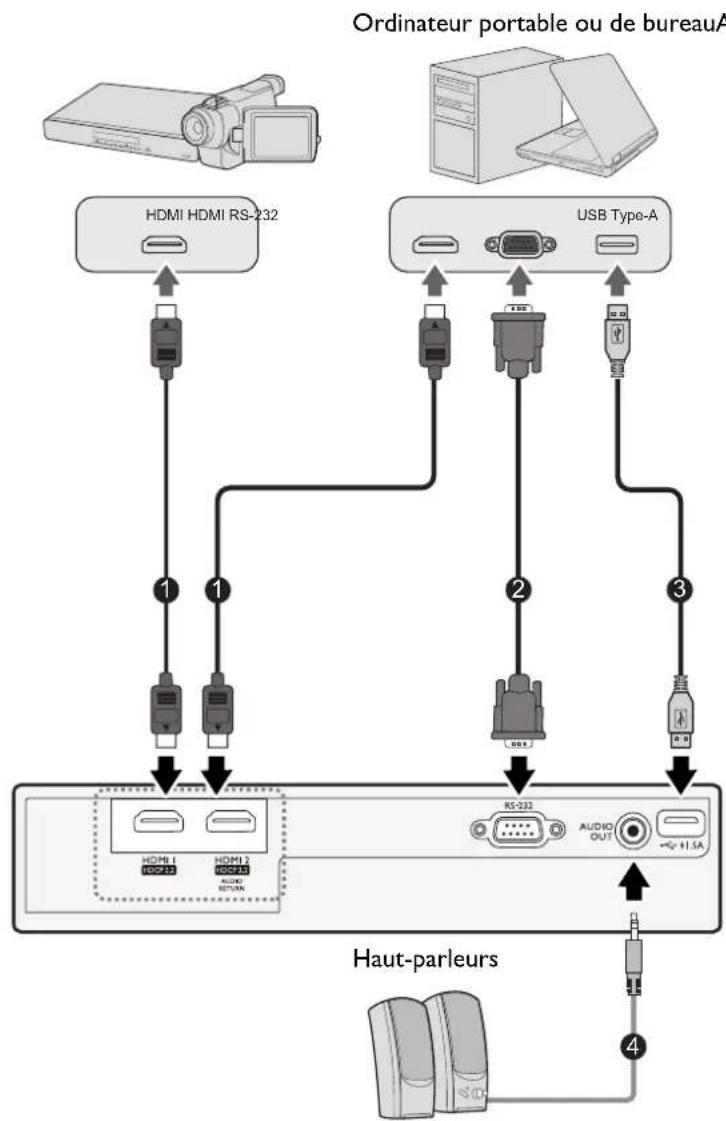

Connexion 16

Fonctionnement 18

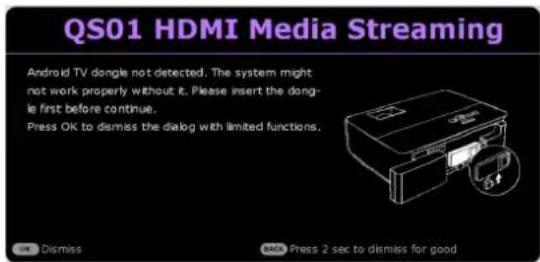

Installer le dongle Diffusion média HDMI QS01 18

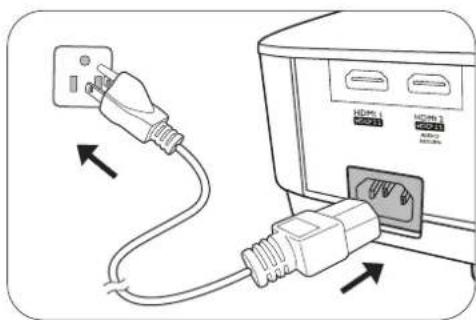

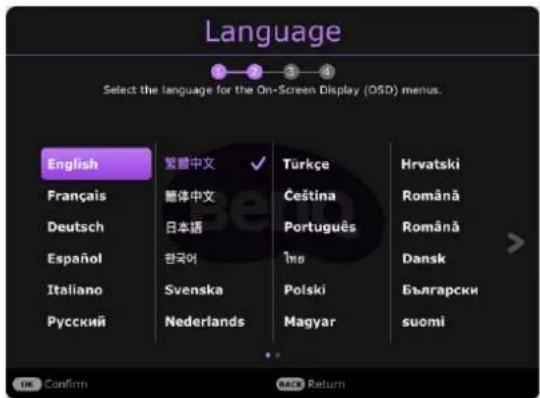

Mise en marche du projecteur .... 18

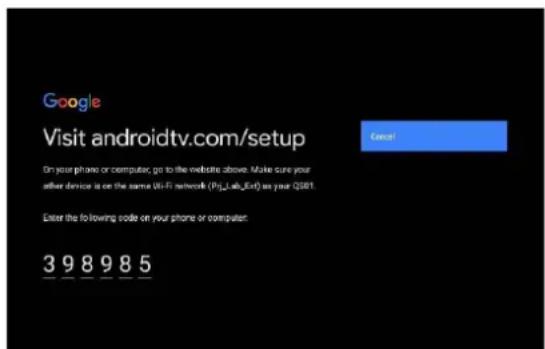

Configurer le dongle Diffusion média HDMI QS01 21

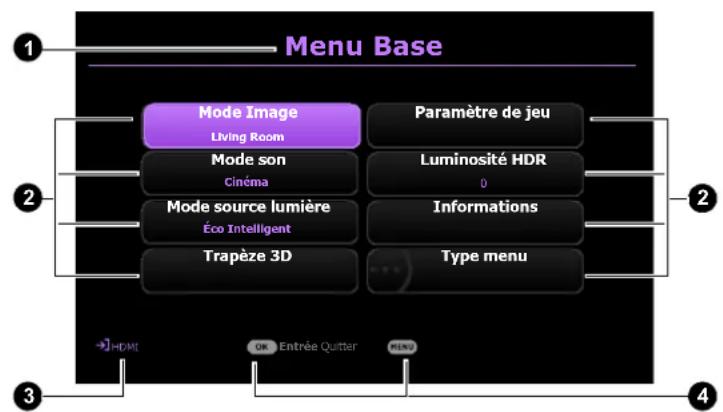

Utilisation des menus 23

Sécuriser le projecteur 24

Changement de signal d'entrée 25

Arrêt du projecteur 26

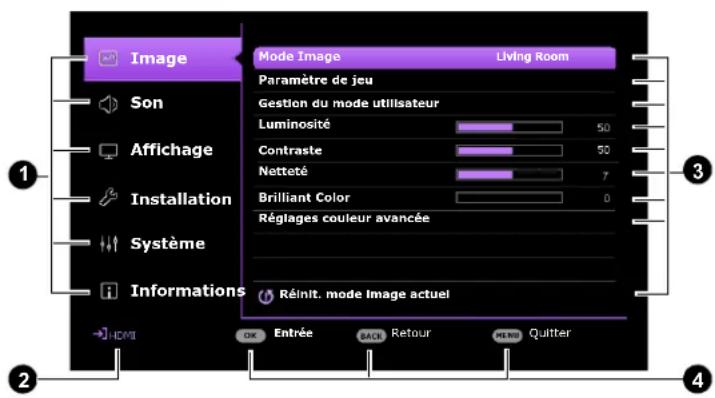

Utilisation des menus 27

Système de menus 27

Entretien 44

Entretien du projecteur 44

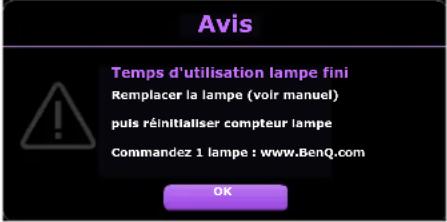

Informations relatives à la source lumineuse.... 45

Dépannage 49

Caractéristiques 50

Caractéristiques du projecteur ....50

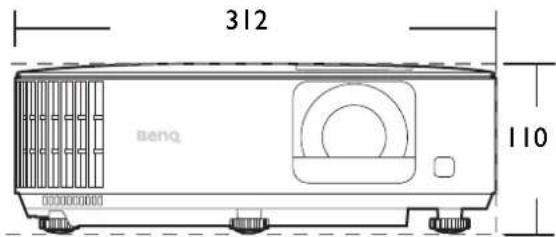

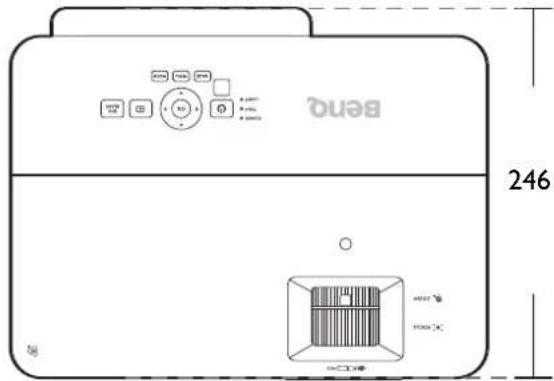

Dimensions 51

Fréquences de fonctionnement.... 52

Commande RS232....54

Consignes de sécurité importantes

Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d'équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.

1. Veuillez lire le présent manuel avant d'utiliser votre projecteur pour la première fois. Conservez-le pour toute consultation ultérieure.

1. Ne regardez pas directement l'objectif de projection lorsque l'appareil est en cours d'utilisation. L'intensité du faisceau lumineux pourrait entraîner des lésions oculaires.

1. Confiez les opérations d'entretien et de réparation à un technicien qualifié.

1. N'oubliez pas d'ouvrir l'obturateur (le cas échéant) ni de retirer le couvercle de l'objectif (le cas échéant) lorsque la source lumineuse du projecteur est allumée.

2. La source lumineuse atteint une température très élevée lorsque l'appareil est en cours d'utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant de retirer la source lumineuse pour la remplacer.

1. Dans certains pays, la tension d'alimentation n'est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n'est pas exclue en cas de hausse ou de baisse de tension de l'ordre de ±10 volts. Dans les zones où l'alimentation secteur peut fluctuer ou s'interrompre, il est conseillé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).

1. Évitez de placer des objets devant l'objectif de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie. Pour éteindre temporairement la source lumineuse, appuyez le bouton ECO BLANK.

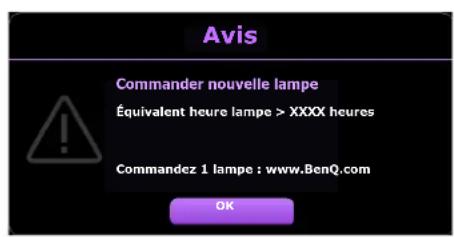

1. N'utilisez pas les sources lumineuses au-delà de leur durée de vie nominale. Une utilisation excessive des sources lumineuses pourrait entraîner leur éclatement en de rares occasions.

1. Ne remplacez jamais la source lumineuse ni aucun composant électronique tant que le projecteur n'est pas débranché.

1. Ne posez pas cet appareil sur un chariot, un support ou une table instable. Il risquerait de tomber et d'être sérieusement endommagé.

1. N'essayez en aucun cas de démonter ce projecteur. Un courant de haute tension circule à l'intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort. La seule pièce susceptible d'être manipulée par l'utilisateur est la lampe, elle-même protégée par un couvercle amovible.

Vous ne devez en aucun cas démonter ou retirer quelque autre protection que ce soit. Ne confiez les opérations d'entretien et de réparation qu'à un technicien qualifié.

1. N'obstruez pas les orifices de ventilation.

2. Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface souple.

3. Ne recouvrez pas le projecteur avec un chiffon ni aucun autre élément.
4. Ne placez pas de produits inflammables à proximité du projecteur.

Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu.

1. Placez toujours le projecteur sur une surface plane et horizontale avant de l'utiliser.

- N'utilisez pas le projecteur lorsqu'il est placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l'avant ou l'arrière. Une inclinaison trop importante du projecteur peut être à l'origine de dysfonctionnements, voire d'une détérioration de la source lumineuse.

1. Ne posez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu'un ou encore de subir de sérieux dommages.

1. Ne vous appuyez pas sur le projecteur et ne placez aucun objet dessus. Une charge trop élevée risque non seulement d'endommager le projecteur, mais également d'être à l'origine d'accidents et de blessures corporelles.

1. De l'air chaud et une odeur particulière peuvent s'échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s'agit d'un phénomène normal et non d'une défaillance.

2. Ne placez pas de liquides sur le projecteur, ni à proximité. Tout déversement pourrait être à l'origine d'une panne. Si le projecteur devait être mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation.

1. Cet appareil peut afficher des images renversées pour des configurations de montage au plafond/mur.

1. Cet appareil doit être mis à la terre.

2. Évitez de placer le projecteur dans l'un des environnements ci-dessous.

3. Espace réduit ou peu ventilé. l'appareil doit être placé à une distance minimale de 50 cm des murs et l'air doit pouvoir circuler librement autour du projecteur.

4. Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées.
5. Emplacements soumis à un taux d'humidité excessif, poussiéreux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l'appareil ou d'assombrir l'image.

• Emplacements situés à proximité d'une alarme incendie.
• Emplacements dont la température ambiante dépasse 40°C / 104°F.

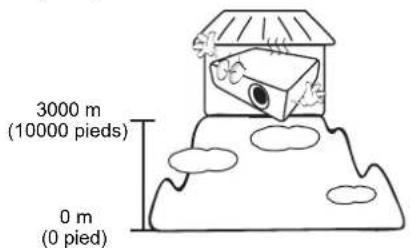

• Emplacements où l'altitude excède 3000 mètres (10000 pieds).

3000 m (10000 pieds) 0 m (0 pied)

Groupe de risque 2

I. Selon la classification de la sécurité photobiologique des sources lumineuse et systèmes de sources lumineuse, ce produit est du Groupe de risque 2, CEI 62471-5:2015.
2. Rayonnement optique éventuellement dangereux émis par ce produit.
3. Ne regardez pas la source lumineuse en fonction. Cela pourrait blesser vos yeux.
4. Comme pour toute source lumineuse, ne regardez pas directement le rayon lumineux.

RG2 X

Hg – La lampe contient du mercure. Traiter en accord avec les lois locales d'élimination. Voir www.lamprecycle.org.

Pour éviter d'endommager les puces DLP, ne dirigez jamais un faisceau laser de forte puissance dans l'objectif de projection.

Introduction

Contenu de l'emballage

Déballez le colis avec précaution et vérifiez qu'il contient tous les éléments mentionnés ci-dessous. Si l'un de ces éléments fait défaut, contactez votre revendeur.

Accessoires fournis

Projecteur Télécommande et piles Diffusion média HDMI QS01

Guide de démarrage rapide Déclarations réglementaires Carte de garantie*

Cordon d'alimentation

• Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.
  • *La carte de garantie n'est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées.

Accessoires disponibles en option

I. Lampe supplémentaire 2. Lunettes 3D

Remplacement des piles de la télécommande

I. Appuyez et faites glisser le couvercle des piles comme illustré.
2. Retirez les anciennes piles (si applicable) et installez deux piles AAA/LR03. Assurez-vous que les extrémités positives et négatives sont correctement positionnées, comme illustré.
3. Faites glisser le couvercle des piles en place (vous devez entendre un déclic).

• N'exposez pas la télécommande et les piles à des environnements où les températures sont élevées et où le taux d'humidité est excessif, comme une cuisine, une salle de bain, un sauna, une véranda ou une voiture fermée.
• Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.
• Éliminez les piles usagées conformément aux instructions du fabricant et aux réglementations environnementales en vigueur dans votre région.
• Ne jetez jamais de piles dans le feu. Il existe un danger d'explosion.
• Si les piles sont épuisées ou si vous n'utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage dû à une fuite éventuelle.

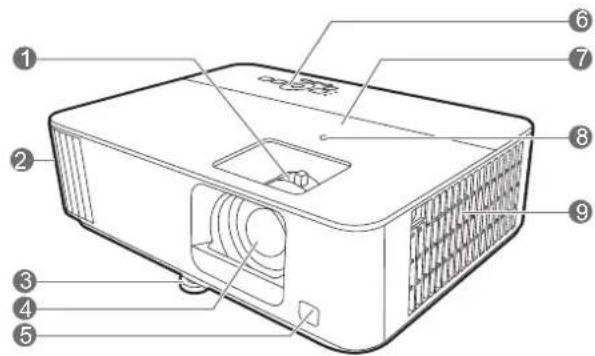

Vue extérieure du projecteur

I. Molettes de mise au point et de zoom
2. Système de ventilation (sortie d'air)

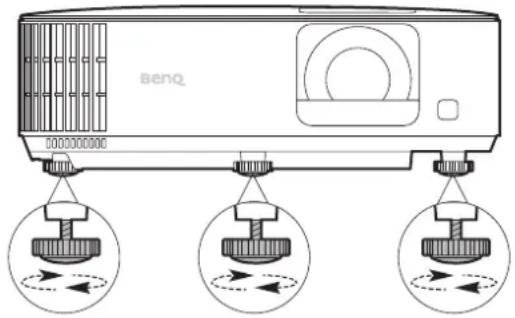

3. Pieds de réglage
4. Objectif de projection
5. Capteur à infrarouge
6. Tableau de commande externe (Voir Commandes et fonctions à la page 9.)
7. Couvercle de la lampe
8. Capteur de lumière ambiante (ALS)
9. Système de ventilation (entrée d'air)
10. Port d'entrée HDMI 1/HDMI 2

II. Port de commande RS-232
12. Prise de sortie audio
13. Port USB de type A (alimentation 1,5 A)
14. Prise d'alimentation secteur
15. Port de diffusion média HDMI QS01 (Dongle ATV)

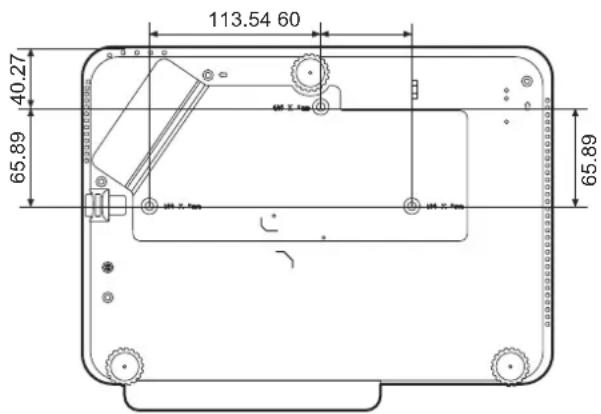

16. Trous de montage au plafond

Commandes et fonctions

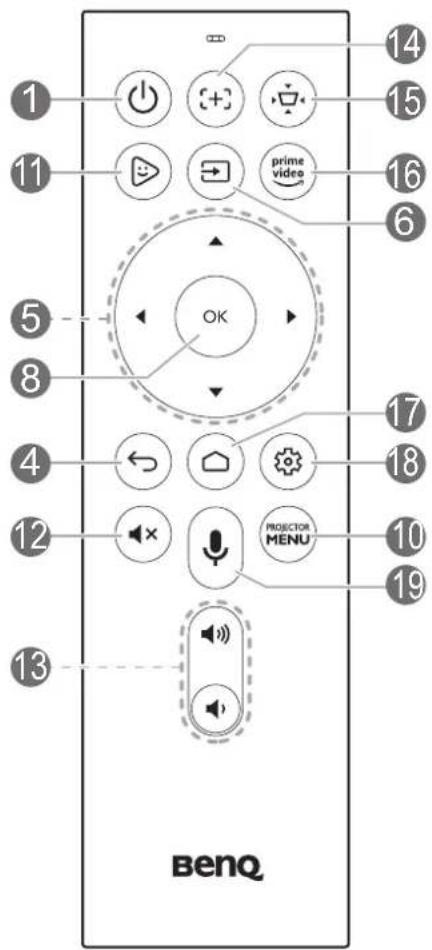

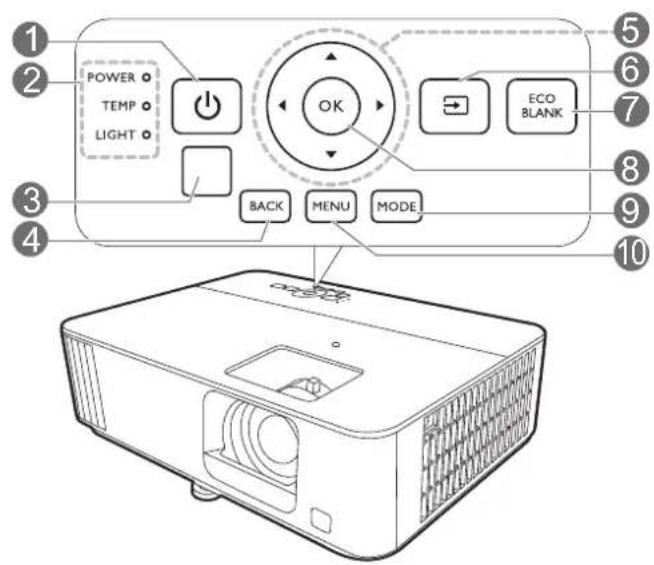

Projecteur et télécommande

Tous les appuis de touches décrits dans ce document sont disponibles sur la télécommande ou du projecteur.

POWER TEMP LIGHT OK ECO BLANK BACK MENU MODE 10 2 3 4 5 6 7 8 9 10

1 11 5 8 4 12 13 14 15 16 6 17 18 10 19 benQ

1. Ⓧ

ALIMENTATION

Bascule le projecteur entre les modes veille et activé.

1. POWER (Voyant de l'alimentation)/TEMP (Voyant d'avertissement de surchauffe)/LIGHT (Voyant de la lumière)

(Voir Voyants à la page 48.)

1. Capteur à infrarouge

4. BACK/

Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

1. Touches de direction (▲,▼)◀ ▶

Lorsque le menu à l'écran (OSD) ou le menu ATV est activé, ces touches servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

Quand le menu OSD et ATV est inactif, utilisable uniquement sous les sources compatibles CEC.

6. SOURCE

Affiche la barre de sélection de la source.

7. ECO BLANK

Permet de masquer l'image à l'écran.

Évitez de placer des objets devant l'objectif de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie.

8. OK

• Confirme l'élément sélectionné dans le menu à l'écran (OSD) ou ATV.
• En lecture média ATV, lit ou met en pause un fichier vidéo ou audio.

9. MODE

Sélectionne un mode d'image disponible.

10. MENU/ PROJECTOR MENU

Active/Désactive l'affichage des menus à l'écran (OSD).

II. Chaîne pour enfants Familand

Passe à la source ATV et ouvre la Chaîne pour enfants FamiLand.

12. MUET

Permet de basculer le son du projecteur entre désactivé et activé.

13. Touches de volume

Diminue ou augmente le volume du projecteur.

Appuyez pour ouvrir/fermer la page de mise au point auto.

*Disponible uniquement sur les projecteurs compatibles.

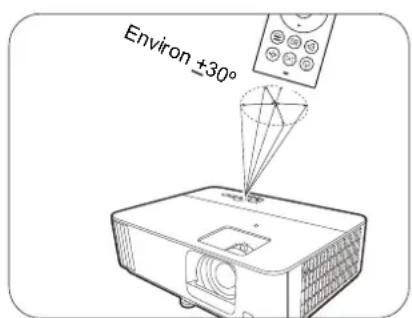

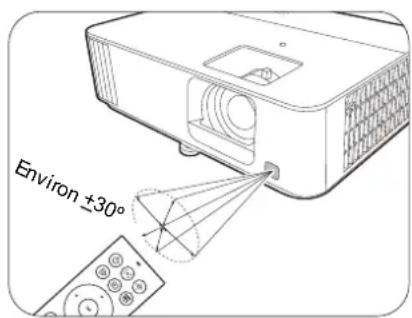

Portée efficace de la télécommande

La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres (\~ 26 pieds).

Assurez-vous qu'aucun obstacle susceptible de bloquer le rayon infrarouge n'est interposé entre la télécommande et le(s) capteur(s) infrarouge du projecteur.

- Projection frontale • Projection supérieure

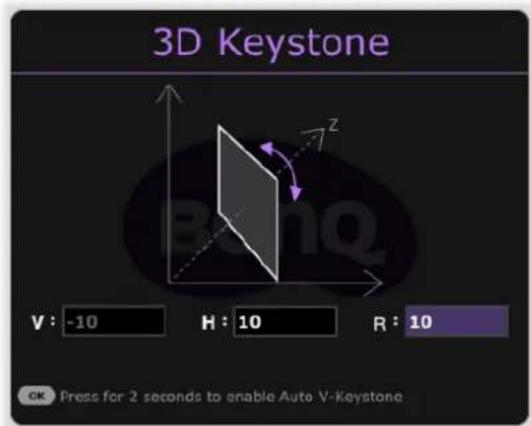

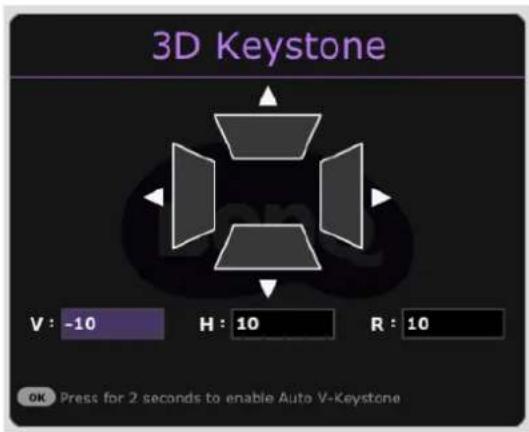

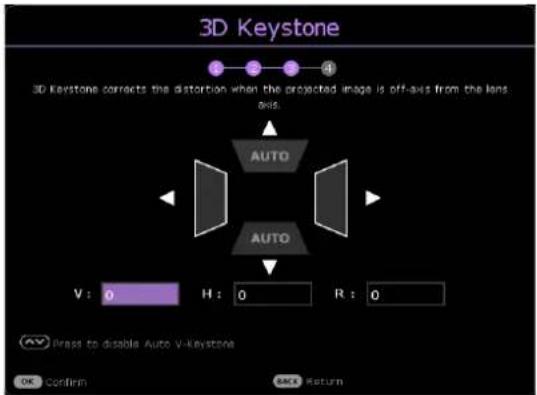

Affiche le menu du trapèze. Voir Correction trapézoïdale à la page 15 pour des détails.

16. prime video PRIME VIDEO

Passe à la source ATV et ouvre l'application « Prime Video ».

17. Android TV HOME

Ouvre la page d'accueil ATV.

Sous source ATV, ouvre le menu de réglage de l'application actuelle.

19. RECHERCHE VOCALE / ASSISTANT

Appuyez et maintenez pour activer l'assistant vocal ou la recherche vocale. Appuyez et maintenez cette touche et parlez au microphone en haut de la télécommande pendant que vous utilisez l'assistant vocal.

Positionnement du projecteur

Choix de l'emplacement

Avant de choisir un emplacement d'installation de votre projecteur, prenez les facteurs suivants en considération :

• Taille et position de votre écran
- Emplacement de la prise électrique
- Disposition et la distance entre le projecteur et les autres appareils

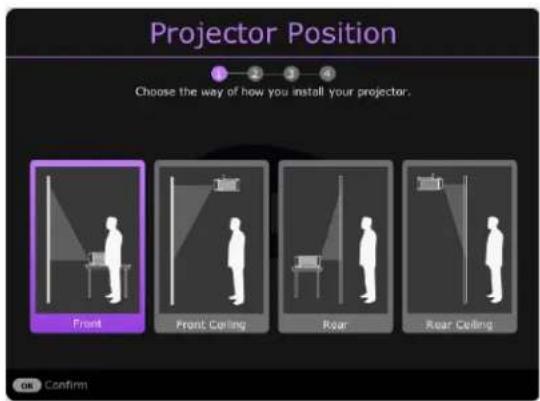

Vous pouvez installer le projecteur des manières suivantes.

I. Sol avant

Sélectionnez ce positionnement lorsque le projecteur est placé sur la table devant l'écran. Il s'agit du positionnement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaitées.

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers devant l'écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond.

Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière l'écran. Cette configuration nécessite un écran de rétroprojection spécial.

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers derrière l'écran. Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond BenQ.

Après avoir allumé le projecteur, allez au menu Avancé - Installation > Position du projecteur, appuyez OK et appuyez ◀ pour sélectionner un réglage.

Identification de la taille de l'image projetée souhaitée

La distance entre la lentille du projecteur et l'écran, le réglage du zoom (si disponible) et le format vidéo ont chacune une incidence sur la taille de l'image projetée.

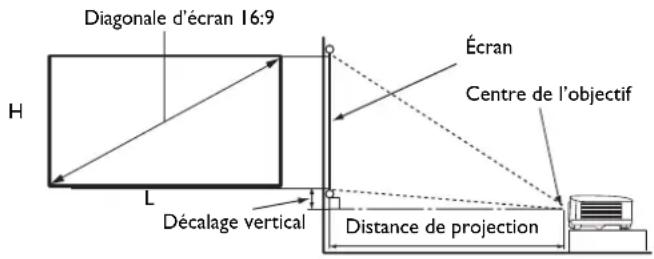

Dimensions de projection

Diagonale d'écran 16:9 Écran Centre de l'objectif H L Décalage vertical Distance de projection

• Le format de l'écran est 16:9 et l'image projetée est au format 16:9

Taille d'écran Distance de projection (mm)								Décalage vertical (mm)
Diagonale		H (mm) L (mm)		Distance min. (avec zoom max.)	Moyenne	Distance max. (avec zoom min.)
Pouce mm
30 762	374 664 598 657 717	37
40 1016	498 886 797 877 956	50
50	1270	623	1107	996	1096	1195		62
60 1524	747 1328		1195	1315	1435 75
70 1778	872 1550		1395	1534	1674 87
80	2032	996	1771	1594	1753	1913		100
90	2286	1121	1992	1793	1972	2152		112
100	2540	1245	2214	1992	2192	2391		125
110	2794	1370	2435	2192	2411	2630		137
120	3048	1494	2657	2391	2630	2869		149
130	3302	1619	2878	2590	2849	3108		162
140	3556	1743	3099	2789	3068	3347		174
150	3810	1868	3321	2989	3287	3586		187
160	4064	1992	3542	3188	3507	3825		199
170	4318	2117	3763	3387	3726	4065		212
180	4572	2241	3985	3586	3945	4304		224
190	4826	2366	4206	3786	4164	4543		237
200	5080	2491	4428	3985	4383	4782		249
210	5334	2615	4649	4184	4602	5021		262
220	5588	2740	4870	4383	4822	5260		274
230	5842	2864	5092	4583	5041	5499		286
240	6096	2989	5313	4782	5260	5738		299
250	6350	3113	5535	4981	5479	5977		311
260	6604	3238	5756	5180	5698	6216		324
270	6858	3362	5977	5380	5917	6455		336
280	7112	3487	6199	5579	6137	6695		349
290	7366	3611	6420	5778	6356	6934		361
300	7620	3736	6641	5977	6575	7173		374

Par exemple, si vous utilisez un écran de 120 pouces, la distance de projection recommandée dans la colonne "Moyenne" est de 2630 mm.

Si la distance mesurée est de 3700 mm, la valeur la plus proche dans la colonne "Moyenne" est 3726 mm. Cette ligne indique qu'un écran de 170 pouces (environ 4,3 m) est requis.

Pour optimiser votre qualité de projection, nous suggérons de faire la projection en consultant les valeurs listées dans les lignes non grises.

Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l'intention d'installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l'emplacement précis d'installation du projecteur avant de l'installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte la mieux adaptée à l'emplacement de votre installation.

Monter le projecteur

Si vous avez l'intention de fixer votre projecteur, nous vous recommandons fortement d'utiliser le kit de montage spécialement conçu pour le projecteur BenQ, et de vous assurer qu'il est correctement installé.

Si vous utilisez un kit de montage d'une autre marque que BenQ, il existe un risque de sécurité lié à l'éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.

Avant de monter le projecteur

• Achetez un kit de montage du projecteur BenQ à l'endroit où vous avez acheté votre projecteur BenQ.
• Demandez à votre revendeur d'installer le projecteur pour vous. Installer le projecteur par vous-même peut le faire tomber et causer des blessures.
• Suivez les procédures nécessaires pour empêcher le projecteur de tomber, par exemple lors d'un séisme.
• La garantie ne couvre pas les dommages causés par le montage du projecteur avec un kit de montage de projecteur d'une autre marque que BenQ.
• Prenez en compte la température ambiante où le projecteur est monté au plafond/mur. Si un radiateur est utilisé, la température autour du plafond peut être plus élevée que prévue.
• Lisez le manuel d'utilisation du kit de montage pour la gamme de couple. Serrez avec un couple dépassant les limites recommandées peut causer des dommages au projecteur et ensuite le faire tomber.
• Assurez-vous que la prise secteur est à une hauteur accessible pour que vous puissiez facilement arrêter le projecteur.

Diagramme de configuration de montage au plafond/mur

Trou de la vis de montage au plafond/mur : M4 x 8 mm

113.54 60 40.27 65.89 65.89

Unité : mm

Ajustement de l'image projetée

Ajustement de l'angle de projection

Si le projecteur ne se trouve pas sur une surface plane ou si l'écran et le projecteur ne sont pas perpendiculaires, l'image projetée présente une distorsion trapézoïdale. Vous pouvez régler les pieds de réglage pour ajuster l'angle horizontal.

Pour rentrer les pieds de réglage, vissez les pieds de réglage dans la direction inverse.

benq 0000000000 0000000000 0000000000 0000000000 0000000000 0000000000 0000000000 0000000000 0000000000 0000000000

Ne regardez pas directement l'objectif du projecteur lorsque la source lumineuse est allumée. La lumière de la source lumineuse peut provoquer des dommages oculaires.

Réglage fin de la taille et de la netteté de l'image

- Réglez la taille de l'image projetée à l'aide de la molette de zoom.

- Réglez la netteté de l'image à l'aide de la molette de mise au point.

Correction trapézoïdale

La distorsion trapézoidale correspond au fait qu'une image projetée devient un trapèze du fait de l'angle de projection.

Pour corriger l'image déformée :

I. Affichez la correction Trapèze 3D depuis les menus suivants.

• L'assistant de configuration lors de la configuration initiale du projecteur
• Le système de menus Base
- Le menu Installation du système de menus Avancé

1. Après que la page de correction Trapèze 3D apparaisse :

- Appuyez pour sélectionner V, H ou R. Sélectionner V corrige le trapèze des côtés verticaux. Sélectionner H corrige le trapèze des côtés horizontaux. Sélectionner R fait tourner l'image projetée dans le sens horaire ou antihoraire.

- Appuyez ▲ pour ajuster sa valeur. - Pour corriger automatiquement les côtés verticaux de l'image déformée, appuyez OK pendant 2 secondes, ou activez Trapèze vertical auto dans le menu Installation.

3D Keystone V : -10 H : 10 R : 10 OK Press for 2 seconds to enable Auto V-Keystone

3D Keystone V: -10 H: 10 R: 10 OK Press for 2 seconds to enable Auto V-Keystone

1. Quand c'est fait, appuyez pour enregistrer vos modifications et quitter.

Connexion

Pour connecter la source d'un signal au projecteur, procédez comme suit :

I. Mettez préalablement tous les appareils hors tension.
2. Utilisez les câbles de signal appropriés pour chaque source.
3. Branchez les câbles correctement.

1	Câble HDMI
2	Câble RS-232
3	Câble USB (Type A)
4	Câble audio

• Pour les connexions ci-dessus, certains câbles ne sont pas fournis avec le projecteur (voir Contenu de l'emballage à la page 7). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.
• Les illustrations de connexion sont pour référence seulement. Les prises de connexion arrière disponibles sur le projecteur varient selon le modèle de projecteur.
• De nombreux ordinateurs portables n'activent pas automatiquement leur port vidéo externe lorsqu'ils sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + touche de fonction avec un symbole de moniteur. Appuyez simultanément la touche FN et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.
• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien connectés.

Connexion du son

Le projecteur est équipé de haut-parleur(s) mono intégré(s), conçu(s) pour offrir une fonction sonore de base, afin d'accompagner les présentations professionnelles uniquement. Ils ne sont pas conçus ni prévus pour la reproduction sonore stéréo, contrairement à d'autres applications telles que le Home Cinéma. Toute entrée audio stéréo (le cas échéant) est mixée dans une sortie audio mono commune, par l'intermédiaire de(s) haut-parleur(s) du projecteur.

Le(s) haut-parleur(s) intégré(s) sera/seront désactivé(s) quand la prise AUDIO OUT est connectée.

- Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/stéréo est branchée.

Fonctionnement

Installer le dongle Diffusion média HDMI QS01

Le dongle Diffusion média HDMI QS01 fourni est un dongle pour TV Android (ATV) à utiliser avec le projecteur. Voir les illustrations ci-dessous pour installer le dongle. Assurez-vous que le couvercle du dongle est correctement remis en place après avoir branché le dongle. Refermez toujours le couvercle du dongle avant de mettre l'appareil sous tension.

Mise en marche du projecteur

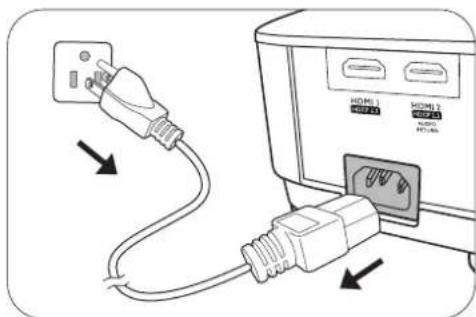

I. Branchez le cordon d'alimentation. Allumez l'interrupteur de la prise secteur (le cas échéant). Le voyant d'alimentation du projecteur s'allume en orange une fois l'appareil mis sous tension.

1. Appuyez sur pour démarrer le projecteur. Le voyant d'alimentation clignote en vert, puis reste allumé une fois le projecteur sous tension.

La procédure de démarrage dure environ 30 secondes. Peu après, un logo le démarrage est projeté.

Tournez la molette de mise au point pour améliorer la netteté de l'image, si nécessaire.

1. Si vous allumez le projecteur pour la première fois que, l'assistant de configuration apparaît pour vous guider dans la configuration du projecteur. Si vous avez déjà fait cela, ignorez cette étape et passez à l'étape suivante.

2. Utilisez les touches de direction (◀/▶/▲/▼) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu.
   • Utilisez OK pour confirmer l'élément du menu sélectionné.

Les captures de l'assistant de configuration ci-dessous sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.

Étape I :

Spécifiez Position du projecteur.

Pour plus d'informations sur la position du projecteur, voir Choix de l'emplacement à la page 11.

Spécifiez la Langue de l'OSD.

Language Select the language for the On-Screen Display (OSD) menus. English Français Deutsch Español Italiano Русский 繁體中文 體体中文 日本語 한국어 Svenska Nederlands Türkçe Čeština Português Ins Polski Magyar Hrvatski Română Română Dansk Български suomi OK Confirm BACK Return

Étape 3 :

Spécifiez Trapèze 3D.

Si l'image projetée est déformée en raison d'une projection inclinée, procédez de la manière suivante pour corriger la forme de l'image projetée.

• Appuyez pour sélectionner V, H ou R.
Sélectionner V corrige le trapèze des côtés verticaux.
Sélectionner H corrige le trapèze des côtés horizontaux.
Sélectionner R fait tourner les images projetées dans le sens horaire ou antihoraire.
• Appuyez ▲ pour ajuster sa valeur.

Quand vous avez fini, appuyez OK pour continuer à l'étape suivante.

Pour plus d'informations sur le trapèze, voir Correction trapézoidale à la page 15.

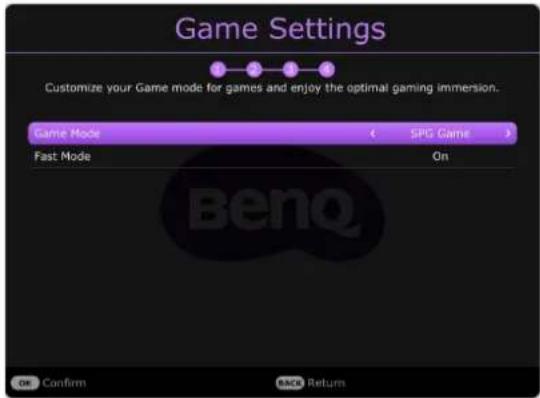

Spécifiez Paramètre de jeu.

Vous pouvez sélectionner un mode de jeu préféré et ajuster d'autres réglages d'image dans ce menu.

Voir Paramètre de jeu à la page 30 pour des détails.

Maintenant, vous avez terminé la configuration initiale.

Rappel pour l'installation du dongle Diffusion média HDMI QS01

Ce message s'affiche lorsque le QS01 n'est pas détecté. Voir Installer le dongle Diffusion média HDMI QS01 à la page 18 pour savoir comment installer le dongle.

1. Si vous êtes invité à entrer un mot de passe, utilisez les touches de direction pour saisir les 6 chiffres du mot de passe. Voir Utiliser la fonction de mot de passe à la page 24.
2. Allumez tous les appareils connectés.

Le projecteur recherchera des signaux d'entrée. Le signal d'entrée en cours d'analyse apparaît. Lorsque le projecteur ne détecte pas de signal valide, le message « Aucun signal » reste affiché jusqu'à ce qu'un signal d'entrée soit détecté.

Vous pouvez également appuyer le bouton ☐ pour sélectionner le signal d'entrée à afficher. Voir Changement de signal d'entrée à la page 25.

• Veuillez utiliser des accessoires d'origine (p.ex. cordon d'alimentation) pour éviter des dangers potentiels tels que l'électrocution et l'incendie.
• Si le projecteur est encore chaud en raison d'une activité précédente, le ventilateur fonctionnera pendant 90 secondes environ avant que la lampe ne s'allume.

• Les captures de l'assistant de configuration sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.
• Si la fréquence ou la résolution du signal se situe en dehors des limites acceptées par le projecteur, le message « Hors gamme » s'affiche sur un écran vierge. Sélectionnez un signal d'entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d'entrée. Voir Fréquences de fonctionnement à la page 52.
• Si aucun signal n'est détecté pendant 3 minutes, le projecteur passe automatiquement en mode économie.
• Si « Rétablir tous les param. » est sélectionné, l'assistant de configuration apparaît après le redémarrage et Source auto est réinitialisée à sa valeur par défaut.

Configurer le dongle Diffusion média HDMI QS01

Avant de commencer

Vérifiez que vous avez :

• Une connexion Internet Wi-Fi
• Un compte Google

Étape I :

Appuyez et maintenez OK pendant 5 secondes pour associer votre télécommande.

Configurez votre appareil.

Il existe 3 options pour configurer votre appareil :

- Configuration rapide avec un téléphone Android

- Utilisation de votre téléphone ou de votre ordinateur

- Utilisation de votre télécommande

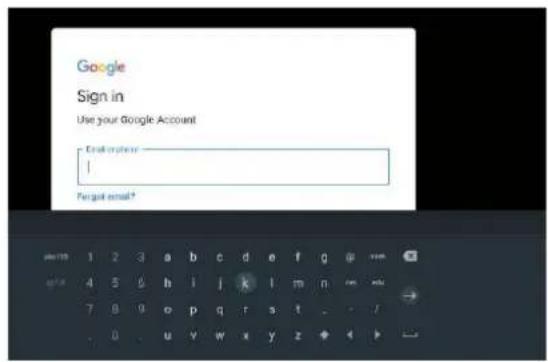

Google Sign in Use your Google Account Email: yjhae ! Forgot email?

Étape 3 :

Affichez l'écran d'accueil Android TV.

Utilisation des menus

Le projecteur offre deux types de menus à l'écran (OSD) qui permettent d'effectuer différents réglages et paramétrages.

• Menu OSD Base : fournit les fonctions principales des menus. (Voir Menu De base à la page 27)
• Menu OSD Avancé : fournit les fonctions complètes des menus. (Voir Menu Avancé à la page 28)

Pour accéder au menu OSD, appuyez MENU/ 🐎 sur le projecteur ou la télécommande.

• Utilisez les touches de direction ( /// ) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu.
• Utilisez OK sur le projecteur ou la télécommande pour confirmer l'élément du menu sélectionné.

Lors de votre première utilisation du projecteur (après avoir terminé la configuration initiale), appuyez MENU/ 📋 and le menu OSD Base s'affiche.

Les captures du menu OSD ci-dessous sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.

Vous trouverez ci-dessous une vue d'ensemble du menu OSD Base.

1 Type de me nu
② Sous-menu et statut
3 Signal d'entrée actuel
4 Touches de fonction

Si vous avez l'intention de basculer du menu OSD Base au menu OSD Avancé, suivez les instructions ci-dessous :

I. Allez au menu Type menu et appuyez OK.
2. Appuyez ▲ /▼ pour sélectionner Avancé et appuyez OK. Votre projecteur basculera au menu OSD Avancé.

Vous trouverez ci-dessous une vue d'ensemble du menu OSD Avancé.

Image Son Affichage Installation Système Informations Mode Image Paramètre de jeu Gestion du mode utilisateur Luminosité 50 Contraste 50 Netteté 7 Brilliant Color 0 Réglages couleur avancée Réinit. mode image actuel OK Entrée BACK Retour MERI Quitter

① Menu principal
② Signal d'entrée actuel
3 Sous-menu et statut
4 Touches de fonction

De même, quand vous avez l'intention de basculer du menu OSD Avancé au menu OSD Base, suivez les instructions ci-dessous :

I. Allez à Système > Réglages des menus > Type menu et appuyez OK.
2. Appuyez ▲/▼ pour sélectionner Base. Votre projecteur basculera au menu OSD Base.

Sécuriser le projecteur

Utiliser la fonction de mot de passe

Définir un mot de passe

I. Allez au menu Avancé - Système > Réglages sécurité. Appuyez OK. La page Réglages sécurité s'affiche.
2. Choisissez Changer mot de passe et appuyez OK.
3. Les quatre touches de direction (▲, ▶, )▼ ◀ représentent respectivement 4 chiffres (1, 2, 3, 4). En fonction du mot de passe que vous souhaitez définir, appuyez les touches de direction pour entrer les six chiffres du mot de passe.
4. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.
5. Pour activer la fonction Verrou alimentation, allez à Système > Réglages sécurité > Verrou alimentation, appuyez OK et ◀/▶ pour sélectionner Act. Saisissez le mot de passe à nouveau.

• Les chiffres saisis s'affichent à l'écran sous la forme d'astérisques. Notez le mot de passe choisi et conservez-le dans un endroit sûr à l'avance ou immédiatement après l'avoir saisi de manière à pouvoir le retrouver facilement si jamais vous veniez à l'oublier.
• Une fois le mot de passe défini et le Verrou alimentation activé, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage.

Oubli du mot de passe

Si vous entrez un mot de passe incorrect, le message d'erreur du mot de passe s'affichera, suivi du message Saisie mot de passe. Si vous ne vous souvenez absolument plus du mot de passe, vous pouvez suivre la procédure de rappel de mot de passe. Voir Procédure de rappel de mot de passe à la page 24.

Si vous entrez un mot de passe incorrect 5 fois de suite, le projecteur s'éteint automatiquement au bout de quelques secondes.

Saisie nouv. mot de passe 1 4 2 3 Rétour

Erreur mot de passe Veuillez réessayer.

Procédure de rappel de mot de passe

I. Appuyez et maintenez OK pendant 3 secondes. Le projecteur affichera un code à l'écran.
2. Notez le numéro et éteignez votre projecteur.
3. Contactez le service d'assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d'achat pour garantir que vous êtes autorisé à utiliser le projecteur.

Rappel m.de passe Veuillez noter le code de rappel, puis contactez le service à la clientele de BenQ. Code de rappel : CJ-2014-541638 Retour

Modification du mot de passe

I. Allez au menu Avancé - Système > Réglages sécurité. Appuyez OK. La page Réglages sécurité s'affiche.
2. Choisissez Changer mot de passe et appuyez OK.
3. Entrez l'ancien mot de passe.

- S'il est correct, un autre message Saisie nouv. mot de passe apparaît.

- S'il n'est pas correct, un message d'erreur s'affichera, suivi du message Saisie mot de passe actuel pour vous permettre de réessayer. Vous pouvez appuyer BACK pour annuler la modification, ou essayer un autre mot de passe.

1. Entrez un nouveau mot de passe.

2. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.

Désactivation de la fonction de mot de passe

Pour désactiver la protection par mot de passe, allez au menu Avancé - Système > Réglages sécurité > Verrou alimentation et appuyez OK et ◀/► pour sélectionner Dés. Le message Saisie mot de passe apparaît. Entrez le mot de passe actuel.

• Si le mot de passe est correct, le menu OSD revient à la page Réglages sécurité. Vous n'aurez pas besoin d'entrer le mot de passe la prochaine fois que vous mettrez le projecteur sous tension.
• S'il n'est pas correct, un message d'erreur s'affichera, suivi du message Saisie mot de passe actuel pour vous permettre de réessayer. Vous pouvez appuyer BACK pour annuler la modification, ou essayer un autre mot de passe.

Bien que la fonction de mot de passe soit désactivée, vous devez conserver le mot de passe à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passe.

Changement de signal d'entrée

Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu'un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles.

Assurez-vous que le menu Avancé - menu Affichage > Recherche auto de la source soit Act si vous voulez que le projecteur recherche automatiquement les signaux.

Source HDMI-1 HDMI-2 HDMI-3(ATV)

Pour sélectionner manuellement la source :

I. Appuyez : Une barre de sélection de la source s'affiche.
2. Appuyez ▲/▼ jusqu'à la sélection du signal souhaité et appuyez OK.

Une fois le signal détecté, les informations concernant la source sélectionnée s'affichent dans le coin de l'écran pendant quelques secondes. Si plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

• Le niveau de luminosité de l'image projetée change en fonction des différents signaux d'entrée.
• Pour les meilleurs résultats d'affichage de l'image, sélectionnez et utilisez un signal d'entrée avec la résolution native du projecteur. Toute autre résolution sera adaptée par le projecteur en fonction du réglage de « Rapport H/L », ce qui peut causer des distorsions de l'image ou une perte de clarté de l'image. Voir Format image à la page 35.

Arrêt du projecteur

I. Appuyez sur et un message de confirmation s'affiche. Si vous n'y répondez pas en quelques secondes, le message disparaît.

1. Appuyez (une seconde fois. Le voyant de l'alimentation clignote en orange, la source lumineuse s'éteint et les ventilateurs continuent à tourner pendant environ 90 secondes pour refroidir le projecteur.

2. Une fois le processus de refroidissement terminé, le voyant de l'alimentation est orange continu et les ventilateurs s'arrêtent. Débranchez le cordon d'alimentation de la prise secteur.

- Le projecteur ne peut pas être utilisé tant que le cycle de refroidissement n'est pas terminé, et ce, afin de protéger la source lumineuse.

- Évitez d'allumer le projecteur immédiatement après l'avoir éteint car la chaleur excessive peut raccourcir la durée de vie de la lampe.

- La durée de vie de la lampe varie selon les conditions environnementales et l'utilisation.

Utilisation des menus

Notez que les menus à l'écran (OSD) varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez.

Les options des menus sont disponibles que lorsque le projecteur détecte au moins un signal valide. S'il n'y a pas d'équipement connecté au projecteur ou qu'aucun signal n'est détecté, seules certaines options sont accessibles.

Système de menus

Menu De base

Menu (Page de réf) Options
Mode Image (29)	Bright/Living Room/Game/Sports/Cinema/(3D)/(HDR10)/(HDR Game)/(HLG)/User
Mode son (34) Cinéma/Musiq/Jeux/Sports/Util
Mode source lumière (46)	Normal/ÉCO/Éco Intelligent/LampSave
Trapèze 3D (15)	H: -30 à +30
	V: -30 à +30
	R: -30 à +30
Paramètre de jeu (30)	Mode jeu Dés/FPS/RPG/SPG
	Mode rapide Dés/Act
Luminosité HDR (32)	-2/-1/0/1/2
Informations (43)	Résolution détectée
	Source
	Mode Image
	Mode source lumière
	Format 3D
	Système de couleurs
	Plage dynamique
	Durée d'utilisation source lumière
	Version micrologiciel
	Code de service
Type menu (41)	Base/Avancé

Menu Avancé

I. Menu principal : Image

Structure

Menu Options
Mode Image			Bright/Living Room/Game/Sports/Cinema/3D/HDR10/HDR Game/HLG/User
Paramètre de jeu	Mode jeu Dés/FPS/RPG/SPG
	Mode rapide Dés/Act
Gestion du mode utilisateur	Charger param. De		Bright/Living Room/Game/Sports/Cinema
	Renom.mode util.
Luminosité 0 à 100
Contraste 0 à 100
Netteté 0 à 15
Brilliant Color 0 à 10
Réglages couleur avancée	Sélection gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ
	Réglage température couleur	Température couleur	Normal/Froid/Natif/Chaud
		Gain R/Gain V/Gain B	0 à 200
		Décalage R/Décalage V/Décalage B	0 à 511
	Gestion couleur	R/V/B/C/M/J Nuance/Saturation/Gain
		W Gain R/Gain V/Gain B
		Réinitialiser
	Mode source lumière		Normal/ÉCO/Éco Intelligent/LampSave
	Luminosité HDR -2/-1/0/1/2
Réinit. mode image actuel			Réinitialiser/Annuler

Menu Descriptions

Le projecteur comporte plusieurs modes d'image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d'exploitation et au type d'image du signal d'entrée.

• Bright

Optimise la luminosité de l'image projetée. Ce mode est adapté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées.

- Living Room

Avec la couleur bien saturée, la netteté affinée et un niveau de luminosité plus élevée, ce mode est approprié pour la diffusion de la télévision dans des pièces où il y a une petite quantité de lumière ambiante, par exemple votre salon.

• Game

Ce mode est le meilleur pour jouer aux jeux vidéo, et vous pouvez sélectionner un préréglage audiovisuel optimal pour 3 types de jeux dans le menu Paramètre de jeu : Tir à la première personne (FPS), Jeu de rôle (RPG), Jeu de sport (SPG) pour avoir une expérience de jeu parfaite dans des salles bien éclairées.

- Sports

Avec des couleurs bien saturées et un niveau de luminosité plus élevé, ce mode est idéal pour regarder des événements sportifs dans une pièce lumineuse.

- Cinema

Mode Image

Ce mode est le meilleur pour regarder des films avec des couleurs précises et un contraste plus profond à un niveau de luminosité plus faible dans des pièces avec un peu de lumière ambiante, comme dans un cinéma commercial.

• 3D

Optimisé pour faire ressortir les effets 3D lorsque vous regardez du contenu 3D.

Ce mode n'est disponible que quand la fonction 3D est activée.

• HDR10/HDR Game

Fournit des effets de gamme dynamique élevée avec des contrastes de luminosité et de couleurs plus élevés pour les films Blu-ray HDR ou les jeux HDR. Après avoir détecté automatiquement les métadonnées ou les informations EOTF du contenu HDR, HDR10 et HDR Game sont disponibles pour la sélection. HDR10 est le meilleur pour afficher les films Blu-ray, tandis que HDR Game est utilisé pour activer le menu Paramètre de jeu pour le jeu HDR.

• HLG

Offre des effets de gamme dynamique élevée avec des contrastes de luminosité et de couleurs plus élevés. Mode Image sera défini sur HLG automatiquement lors de la détection de métadonnées ou d'informations EOTF à partir de contenu de diffusion HLG.

- User

Rappelle les paramètres personnalisés en fonction des modes d'image actuellement disponibles. Voir Gestion du mode utilisateur à la page 28.

Paramètre de jeu	• Mode jeuVous pouvez sélectionner un mode préféré parmiFPS, RPG, SPG. Quand un des modes est défini,Mode Image passera à Game.•FPS(Tir à la première personne): Améliore'expérience de visualisation des détails en révélant tous les ennemis cachés dans l'ombre, et fournit un son ambiant pour entendre les pas et les coups de feu éloignés et reconnaître leurs directions.•RPG(Jeu de rôle): Fournit la fonction CinematicColor et un son de cinéma puissant comme dans un monde de jeu de rôle et de film.•SPG(Sports): Fournit des couleurs réelles et un son vocal en direct pour apprécier un jeu de sport diffusé en direct.•Mode rapideRéduit le temps de réponse entre la source d'entrée et l'image affichée. Pour la latence optimisée, quandMode rapideest activé,Trapèze 3D/Format image reviendra aux paramètres par défaut, etTrapèze vertical autosera désactivé automatiquement.*Mode rapidene peut être activé que pour la fréquence d'entrée ci-dessous, adoptée par la plupart des jeux populaires :-1080p 60Hz/120Hz/240Hz-4K 60Hz
Gestion du mode utilisateur	Il y a un mode définissable par l'utilisateur si les modes d'image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l'un des modes d'image (mis à partUser) comme point de départ et personnaliser les paramètres.•Charger param.De1. Allez àImage> Mode Image.2. Appuyez◄/►pour sélectionnerUser.3. Appuyez▼pour choisirGestion du mode utilisateuret appuyezOK.La pageGestion du mode utilisateurest affichée.4. SélectionnezCharger param.Deen appuyantOK.5. Appuyez▼/▲pour sélectionner le mode d'image qui est proche de vos besoins.6. AppuyezOKet BACKpour retourner au menuImage.7. Appuyez▼pour sélectionner les options du sous-menu que vous voulez changer et ajustez les valeurs au moyen de◄/►. Les ajustements définissent le mode utilisateur sélectionné.•Renom.mode util.Sélectionnez pour renommer les modes d'image personnalisés(User). Le nouveau nom doit avoir au maximum 9 caractères y compris des lettres (A-Z, a-z), des chiffres (0-9), et l'espace (_).1. Allez àImage> Mode Image.2. Appuyez◄/►pour sélectionnerUser.3. Appuyez▼pour choisirGestion du mode utilisateuret appuyezOK.La pageGestion du mode utilisateurest affichée.
Gestion du mode utilisateur (Suite)	4. Appuyez▼ pour choisir Renom.modeutil. et appuyez OK. La page Renom.modeutil. est affichée.5. Appuyez▼ pour choisir Renom.modeutil. et appuyez OK. La page Renom.modeutil. est affichée.6. Utilisez ▲/►/▼/◄ et OK pour définir les caractères souhaités.7. Quand c'est fait, appuyez BACK pour enregistrer les modifications et quitter.
Luminosité	Plus la valeur est élevée, plus l'image est lumineuse. Réglez cette option pour que les zones noires de l'image restent noires et que les détails présents dans les zones sombres restent visibles.
Contraste	Plus la valeur est élevée, plus l'image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté la luminosité, afin d'adapter l'image au type de support que vous souhaitez afficher et à votre environnement.
Netteté	Plus la valeur est élevée, plus l'image est nette.
Brilliant Color	Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l'image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi-teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies.

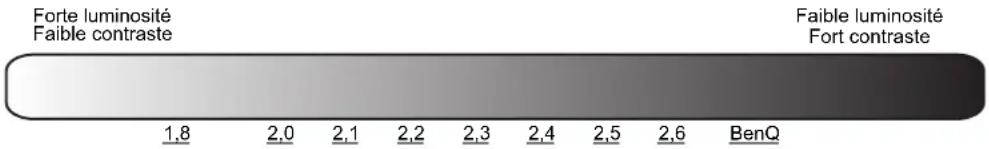

Réglages couleur avancée	• Sélection gammaGamma se rapporte à la relation entre la source d'entrée et la luminosité d'image.• 1,8/2,0/2,1/BenQ : Sélectionnez ces valeurs en fonction de vos préférences.• 2,2/2,3 : Augmente la luminosité moyenne de l'image. Le meilleur choix pour un environnement éclairé, une salle de réunion ou un salon.• 2,4/2,5 : Le meilleur choix pour afficher les films dans un environnement sombre.• 2,6 : Le meilleur choix pour afficher les films composés principalement de scènes sombres.• Réglage température couleurPlusieurs réglages prédéfinis de température des couleurs sont disponibles. Les réglages disponibles peuvent varier selon le type de signal sélectionné.• Normal : Préserve la couleur normale des blancs.• Froid : Le blanc des images tire vers le bleu.• Natif : Avec la température des couleurs d'origine de la source lumineuse et une luminosité plus élevée. Ce réglage est adapté aux environnements où une grande luminosité est requise, comme la projection des images dans les pièces bien éclairées.• Chaud : Le blanc des images tire vers le rouge.Vous pouvez également régler une température de couleur préférée en ajustant les options suivantes.• Gain R/Gain V/Gain B : Ajuste le niveau de contraste des rouges, verts et bleus.

Réglages couleur avancée (Suite)

- Décalage R/Décalage V/Décalage B : Ajuste le niveau de luminosité des rouges, verts et bleus.

- Gestion couleur

La gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Lorsque vous sélectionnez chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences.

Pour effectuer des ajustements, appuyez sur les flèches ▲ pour choisir une couleur indépendante parmi le rouge (R), le vert (V), le bleu (B), le cyan (C), le magenta (M) ou le jaune (Y), puis appuyez OK. Les éléments de menu suivants sont affichés pour votre choix.

- Nuance : Une augmentation des valeurs donnera des couleurs composées d'une plus grande proportion des deux couleurs adjacentes. Veuillez vous reporter à l'illustration pour connaître l'interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seul le rouge pur de l'image projetée sera sélectionné. L'augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du magenta.

• Saturation : Ajuste les valeurs selon vos préférences. Chaque réglage apporté se reflétera immédiatement dans l'image. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.
• Gain : Ajuste les valeurs selon vos préférences. Le niveau de contraste de la couleur primaire sélectionnée sera affecté. Chaque réglage apporté se reflétera immédiatement dans l'image.

Si vous avez sélectionné W, vous pouvez ajuster les niveaux de contraste du Rouge, du Vert et du Bleu en sélectionnant Gain R, Gain V et Gain B.

Pour rétablir tous les réglages aux valeurs par défaut de l'usine, choisissez Réinitialiser, et appuyez OK.

Saturation est la quantité de cette couleur dans une image vidéo. Une valeur inférieure donne des couleurs moins saturées ; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevée, cette couleur sera trop vive et irréaliste.

- Mode source lumière

Sélectionne une alimentation de source lumineuse appropriée parmi les modes fournis. Voir Augmenter la durée de vie de la source lumineuse à la page 46.

• Luminosité HDR

Le projecteur peut ajuster automatiquement les niveaux de luminosité de votre image en fonction de la source d'entrée. Vous pouvez également sélectionner manuellement un niveau de luminosité pour afficher une meilleure qualité d'image. Quand la valeur est supérieure, l'image devient plus brillante. Quand la valeur est inférieure, l'image devient plus sombre.

	Tous les ajustements que vous avez apportés auMode Image sélectionné (y compris le mode prédéfini,User) retournent aux valeurs par défaut.
Réinit. mode image actuel	1. AppuyezOK. Le message de confirmation est affiché.2. Utilisez◄/► pour sélectionnerRéinitialiseret appuyezOK. Le mode d’image actuel retourne aux réglages par défaut.Les réglages suivants sont conservés :Mode Image.

2. Menu principal : Son

Structure

Menu Options
Mode son Cinéma/Musiq/Jeux/Sports/Util
EQ sonore utilisateur	100Hz/300Hz/1kHz/3kHz/10kHz	-10 à +10
Muet Dés/Act
Volume 0 à 20
Bip de mise sous/hors tension		Dés/Act
Réinitialiser l'audio Réinitialiser/Annuler

Descriptions des fonctions

Menu Descriptions
Mode son	Cette fonction utilise la technologie TreVolo et Bongiovi DPS (Digital Power Station), qui intègre ses algorithmes brevetés avec 120 points d'étalonnage qui optimisent tout signal audio en temps réel pour ajouter de la profondeur, de la clarté, de la définition, de la présence et une imagerie de champ stéréo améliorée pour une expérience audio plus immersive. Les sons prédéfinis suivants sont disponibles : Cinéma, Musiq, Jeux, Sports et Util. Quand Mode jeu sur le menu Avancé - Image > Paramètre de jeu est activé, FPS/SPG/RPG déploie respectivement le mode son Jeux/Sports/Cinéma.Le modeUtilpermet de personnaliser les paramètres de son. Lors de la sélection du modeUtil, vous pouvez apporter des ajustements avec la fonction EQ sonore utilisateur.Si la fonctionMuetest activée, ajusterMode sondésactivera la fonctionMuet.
EQ sonore utilisateur	Sélectionnez les bandes de fréquence souhaitées (100 Hz, 300 Hz, 1k Hz, 3k Hz et 10k Hz) pour ajuster les niveaux selon votre préférence. Les réglages apportés ici définissent le modeUtil.
Muet	SélectionnezActpour désactiver temporairement le haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.Pour restaurer l'audio, sélectionnezDés.
Volume	Ajuste le volume du haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.Si la fonctionMuetest activée, ajusterVolumedésactivera la fonctionMuet.
Bip de mise sous/hors tension	Définit le bip pour le projecteur surActouDés.LeBip de mise sous/hors tensionne peut être ajusté qu'ici. La désactivation du son ou l'ajustement du niveau sonore n'a pas d'effet sur leBip de mise sous/hors tension.
Réinitialiser l'audio	Retourne tous les ajustements que vous avez apportés dans le menuSonaux valeurs par défaut.

3. Menu principal : Affichage

Structure

Menu Options
Format image Auto/4:3/16:9
Recherche auto de la source			Dés/Act
Renom.source HDMI-1/HDMI-2
3D	Mode 3D Auto/Trame séquentielle/Dés
	Inverser sync 3D Désactiver/Inverser
Paramètres HDMI	Format HDMI Auto/Limité/Complet
	Égaliseur HDMI HDMI-1/HDMI-2 Auto/1/2/3/4/5
	HDMI EDID	HDMI-1/HDMI-2/HDMI-3	Amélioré/Standard
	Contrôle électronique		Dés/Act
	Audio Return + (HDMI-2)		Dés/LPCM/RAW/RAW+
	Lien Allumer		Dés/De l'appareil
	Lien Éteindre		Dés/Du projecteur
Réinitialiser affichage			Réinitialiser/Annuler

Descriptions des fonctions

Menu Descriptions
Format image	Plusieurs options permettent de définir le format de l'image en fonction de votre source de signal d'entrée.
	Ce réglage de l'image peut avoir un impact sur la latence dans Mode jeu. Nous vous suggérons de régler Format image sur Auto pour profiter d'un jeu à faible latence. Si vous sélectionnez d'autres options, Mode rapide sera désactivé.
	• Auto : Met une image à l'échelle proportionnellement pour qu'elle soit adaptée à la résolution native dans sa largeur horizontale ou verticale.
	• 4:3 : Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format 4:3.
	• 16:9 : Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format 16:9.
Recherche auto de la source	Permet au projecteur de rechercher automatiquement un signal.
Renom.source	Renomme la source d'entrée actuelle à votre nom souhaité.Sur la page Renom.source :1. Appuyez OK pour afficher le clavier à l'écran.2. Appuyez sur ▲/▼/◄/► pour sélectionner chaque chiffre/lettre souhaité, et appuyez OK pour confirmer chaque saisie.3. Répétez l'étape ci-dessus et lorsque vous avez terminé, appuyez et pour choisir Commettre.4. Appuyez OK et le nom de la source change.
3D	Ce projecteur prend en charge la lecture de contenu en trois dimensions (3D) transféré via vos appareils vidéo compatibles 3D, tels que les consoles PlayStation (avec disques de jeu 3D), lecteurs Blu-ray 3D (avec disques Blu-ray 3D), et ainsi de suite. Après avoir connecté les appareils vidéo 3D au projecteur, portez les lunettes 3D BenQ et assurez-vous qu'elles sont allumées pour visionner le contenu 3D.Lorsque vous regardez du contenu 3D :L'image peut sembler déplacée ; cependant, ce n'est pas un dysfonctionnement du produit.Faite des pauses appropriées lorsque vous regardez des contenus 3D.Arrêtez de regarder les contenus 3D si vous ressentez de la fatigue ou un inconfort.Gardez une distance à l'écran d'environ trois fois la hauteur effective de l'écran.Les enfants et les personnes ayant des antécédents d'hypersensibilité à la lumière, des problèmes cardiaques, ou toutes autres conditions médicales existantes devraient s'abstenir de regarder du contenu 3D.L'image peut sembler rougeâtre, verdâtre ou bleuâtre si vous ne portez pas de lunettes 3D. Cependant, vous ne remarquerez aucune déviation de couleur lors de la lecture de contenus 3D avec des lunettes 3D.La source 4K ne sera pas affichée.Mode 3DLe réglage par défaut est Auto et le projecteur choisit automatiquement un format 3D approprié lors de la détection du contenu 3D. Si le projecteur ne peut pas reconnaître le format 3D, vous pouvez choisir Trame séquentielle pour celui-ci.Quand Mode 3D est activé :Le niveau de luminosité de l'image projetée diminue.Le Mode Image ne peut pas être ajusté.Le Trapèze 3D ne peut être ajusté qu'avec des degrés limités.Inverser sync 3DQuand votre image 3D est déformée, activez cette fonction pour permuter l'image pour l'œil gauche et l'œil droit pour une expérience 3D plus confortable.

- Format HDMI

Sélectionne une plage de couleurs RVB appropriée pour corriger la précision des couleurs.

• Auto : Sélectionne automatiquement une plage de couleur appropriée pour le signal HDMI entrant.
• Limité : Utilise la plage limitée RVB 16-235.
• Complet : Utilise la plage complète RVB 0-255.

- Égaliseur HDMI

Définit une valeur appropriée pour maintenir la qualité d'image HDMI lors de la transmission de données à longue distance.

• HDMI EDID

Bascule entre Amélioré pour HDMI 2.0 EDID et Standard pour HDMI 1.4 EDID. La sélection de Standard qui prend en charge jusqu'à 1080p 60Hz peut résoudre des problèmes d'affichage anormaux avec certains anciens lecteurs.

- Contrôle électronique

Lorsque vous activez cette fonction et connectez un appareil compatible HDMI CEC à votre projecteur avec un câble HDMI, allumer l'appareil compatible HDMI CEC allume automatiquement le projecteur, tandis qu'éteindre le projecteur éteint automatiquement l'appareil compatible HDMI CEC.

• Audio Return + (HDMI-2)

Paramètres HDMI

Lorsque vous connectez un haut-parleur compatible eARC au projecteur avec des câbles HDMI, le son peut être renvoyé à ces haut-parleurs à partir du port HDMI 2 du projecteur.

L'audio HDMI-1 peut être envoyé vers des haut-parleurs externes via la fonction eARC (HDMI-2).

Audio Return+ prend en charge les sorties multi-audio, notamment 2.0, 5.1, 7.1 et Dolby Atmos, vers un système audio externe comme une barre de son.

Les formats de sortie audio suivants sont fournis pour obtenir les performances audio que vous souhaitez : LPCM prend en charge la sortie audio à 2 canaux, RAW prend en charge la sortie audio à 5.1 canaux et RAW+ prend en charge la sortie audio Dolby Atmos.

Pour profiter de l'effet sonore Audio Return+, assurez-vous d'activer également la fonction eARC de votre barre de son.

• Lien Allumer/Lien Éteindre

Quand vous connectez un appareil compatible HDMI CEC à votre projecteur avec un câble HDMI, vous pouvez définir le comportement de la mise sous tension/hors tension entre l'appareil et le projecteur.

Lien Allumer > De l'appareil	Quand l'appareil connecté est allumé, le projecteur sera aussi activé.
Lien Éteindre> Du projecteur	Quand l'appareil connecté est éteint, le projecteur sera aussi arrêté.

Réinitialiser affichage Retourne tous les paramètres du menu principal Affichage aux valeurs par défaut de l'usine.

4. Menu principal : Installation

Structure

Menu Options
Position du projecteur		Sol avant/Plafond avant/Arrière/Plafond arr.
Trapèze 3D		H: -30 à +30
		V: -30 à +30
		R: -30 à +30
Trapèze vertical auto		Dés/Act
LumiExpert	LumiExpert Dés/Act
	Niveau LumiExpert	-1 - 0 - 1
	Étalonnage manuel	Statut de l'étalonnage manuel
		Étalonner
		Réinitialiser étalonnage manuel
Test Pattern Dés/Act
Mode Haute altitude		Dés/Act
Débit en bauds 9600/14400/19200/38400/57600/115200

Descriptions des fonctions

Menu Descriptions
Position du projecteur	Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir Choix de l'emplacement à la page 11 pour des détails.
Trapèze 3D	Voir Correction trapézoïdale à la page 15 pour des détails.Ce réglage de l'image peut avoir un impact sur la latence dans Mode jeu. Nous vous suggérons de régler Trapèze 3D les valeurs sur 0 pour profiter d'un jeu à faible latence. Si vous réglez Trapèze 3D sur d'autres valeurs, Mode rapide sera désactivé.
Trapèze vertical autoLumiExpert	Corrige automatiquement la distorsion trapézoïdale sur le côté gauche/droit de l'image projetée.Ce réglage de l'image peut avoir un impact sur la latence dans Mode jeu. Nous vous suggérons de désactiver Trapèze vertical auto pour profiter d'un jeu à faible latence. Activer Trapèze vertical auto désactivera Mode rapide.• LumiExpertLorsque cette fonction est activée, le projecteur détecte activement les conditions de lumière ambiante et ajuste automatiquement la luminosité visuelle équilibrée pour créer une expérience visuelle optimale.Cette fonction n'est pas disponible quandMode ImageestBright, 3D ou HDR10/HLG.• Niveau LumiExpert: Ajuste le décalage gamma.• Étalonnage manuel: En fonction de la luminosité ambiante, vous pouvez effectuer l'étalonnage manuellement.• Statut de l'étalonnage manuel: Affiche l'état de l'étalonnage manuel.• Étalonner: Activez cet élément pour démarrer le processus d'étalonnage.• Réinitialiser étalonnage manuel: Réinitialise le décalage gamma aux valeurs préréglées en usine.

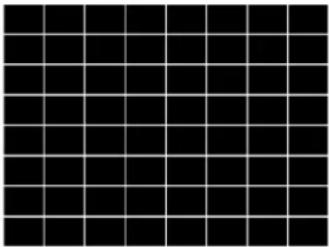

Test Pattern	Ajuste la taille et la mise au point de l'image et vérifier que l'image projetée n'a pas de distorsion.
Mode Haute altitude	Il est recommandé d'utiliser leMode Haute altitudelorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 30°C.Si vous sélectionnez le «Mode Haute altitude», le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur.Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s'éteigne automatiquement afin d'éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en sélectionnant le Mode Haute altitude. Cependant, il n'est pas garanti que le projecteur fonctionne correctement dans tous les environnements difficiles ou extrêmes.N'utilisez pas leMode Haute altitudesi votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C. Le projecteur sera trop refroidi si vous activez ce mode dans cette condition.
Débit en bauds	Sélectionnez un taux en baud qui est identique avec celui de votre ordinateur pour pouvoir connecter le projecteur avec un câble RS-232 approprié et mettre à jour ou télécharger le micrologiciel du projecteur. Cette fonction est destinée aux techniciens de service qualifiés.

5. Menu principal : Système

Structure

Menu Options
Langue			English/Français/Deutsch/Italiano/Espanol/Pysckir/繁體中文/简体中文/日本語/한국어/Svenska/Nederlands/Türkçe/Čeština/Português/118/Polski/Magyar/Hrvatski/Română/Norsk/Dansk/Български/Suomi/Indonesian/Еллгмкá/العربية/हिन्दी
Réglages du fond Écran de veille BenQ/Noir/Bleu
Réglages des menus	Type menu Base/Avancé
	Durée affichage menu		5 sec/10 sec/20 sec/30 sec/Toujours
	Position des menus		Centre/Coin sup. Gauche/Coin sup.Droit/Coin inf. Droit/Coin inf. gauche
Informations de source de lumière	Durée d'utilisation source lumière
	Mode Normal
	Mode ÉCO
	Mode Éco Intelligent
	LampSave
	Heure équivalente de lumière
	Voir manuel pour la formule détaillée
	Réinit.compt.lum. Réinitialiser/Annuler
Réglages fonctionnement	Message de rappel Dés/Act
	Voyant diode Dés/Act
	Réglages mise sous/hors tension	Mise sous tension directe	Dés/Act
		Hors tension auto	Désactiver/3 min/10 min/15 min/20 min/25 min/30 min
	Diffusion média BenQ HDMI (QS01)	Dés/Act Oui/Annuler
Réglages sécurité	Verrou touches panneau	Dés/Act Oui/Non
	Changer mot de passe
	Verrou alimentation
Réglages d'usine Réinitialiser/Annuler
Réinitialiser système			Réinitialiser/Annuler

Descriptions des fonctions

Menu Descriptions

Langue Définit la langue des menus à l'écran (OSD).

Réglages du fond	• Écran de veillePermet de sélectionner le logo à afficher lors de la phase de démarrage du projecteur.
Réglages des menus	• Type menuDéfinit le type de menu OSD en fonction de vos besoins.• Durée affichage menuDétermine le temps d’attente avant la désactivation du menu OSD lorsque vous n’actionnez aucune touche.• Position des menusDéfinit la position du menu à l’écran (OSD).
Informations de source de lumière	Cette page de menu affiche les informations suivantes :• Durée d’utilisation source lumière• Heures de lumière utilisées sous Mode Normal, Mode ÉCO, Mode Éco Intelligent, LampSave.• Et les Heure équivalente de lumière.Pour des détails sur la façon de calculer les heures, voir Familiarisation avec les heures de la lumière à la page 45.Lorsqu’une nouvelle lampe est installée et que vous devez réinitialiser la minuterie, choisissez Réinit.compt.lum. et sélectionnez Réinitialiser.
Réglages fonctionnement	• Message de rappelActive ou désactive les messages de rappel.• Voyant diodeVous pouvez désactiver les lumières d’avertissement à diode. Ceci afin d’éviter toute perturbation de lumière lors de l’affichage des images dans une pièce sombre.• Réglages mise sous/hors tension• Mise sous tension directe : Permet au projecteur de s’allumer automatiquement lorsqu’il est alimenté par le cordon d’alimentation.• Hors tension auto : Permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté après un certain temps pour éviter une utilisation inutile de la source lumineuse.• Diffusion média BenQ HDMI (QS01)Active ou désactive les fonctions liées au dongle Android TV (QS01), notamment :• Le rappel du branchement du dongle ATV.• Le mécanisme de poignée de main entre le dongle Android TV et le projecteur après la mise sous tension.
Réglages sécurité	• Verrou touches panneauAvec le verrouillage des touches de contrôle sur le projecteur et la télécommande, vous pouvez éviter que les réglages de votre projecteur soient modifiés accidentellement (par des enfants, par exemple). LorsqueVerrou touches panneauest activé, aucune touche du projecteur et de la télécommande ne fonctionnera à l'exception de Ⓐ ALIMENTATION.Pour déverrouiller les touches du panneau, maintenez enfoncé ▶ (la touche droite) sur le projecteur ou la télécommande pendant 3 secondes.Si vous éteignez le projecteur sans désactiver le verrouillage des touches du panneau, celui-ci sera toujours activé lors de la prochaine mise sous tension du projecteur.Changer mot de passe/Verrou alimentationVoirUtiliser la fonction de mot de passe à la page 24.
Réglages d'usine	Rétablit les paramètres par défaut.Les réglages suivants sont conservés :Position du projecteur, Trapèze 3D, Trapèze vertical auto, Mode Haute altitude, Débit en bauds, Informations de source de lumière, Diffusion média BenQ HDMI (QS01), Réglages sécurité.
Réinitialiser système	Retourne tous les paramètres du menu principalSystèmeaux valeurs par défaut de l'usine.Les réglages suivants sont conservés :Informations de source de lumière, Diffusion média BenQ HDMI (QS01), Réglages sécurité.

6. Menu principal : Informations

Structure

Menu Options

Résolution détectée

Source

Mode Image

Mode source lumière

Format 3D

Système de couleurs

Plage dynamique

Durée d'utilisationsource lumière

Version micrologiciel

Code de service

Descriptions des fonctions

Menu Descriptions
Résolution détectée	Indique la résolution native du signal d'entrée.
Source Indique la source actuelle du signal.
Mode Image	Indique le mode sélectionné sur le menuImage.
Mode source lumière	Indique le mode de la source lumineuse utilisée.
Format 3D	Affiche le mode 3D actuel.[IMAGE]Format 3D n'est disponible que quand 3D est activé.
Système de couleurs	Indique le format du système d'entrée.
Plage dynamique	Indique la gamme dynamique de l'image, p.ex. SDR, HDR10, HLG, etc.
Durée d'utilisation source lumière	Indique le nombre d'heures d'utilisation de la lumière.
Version micrologiciel	Affiche la version de micrologiciel de votre projecteur.
Code de service	Indique le numéro de série du projecteur.

Entretien

Entretien du projecteur

Nettoyage de l'objectif

Nettoyez l'objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. Veuillez vous assurer d'éteindre le projecteur et laissez le refroidir complètement avant de nettoyer l'objectif.

• Utilisez une bombe d'air comprimé pour ôter la poussière.
• Si l'objectif est sale, utilisez du papier pour objectif ou humidifiez un chiffon doux de produit nettoyant pour objectif et frottez légèrement la surface.
• N'utilisez jamais d'éponge abrasive, de nettoyant alcalin ou acide, de poudre à récurer ou de solvants volatils, comme alcool, benzène, diluant ou insecticide. L'utilisation de tels produits ou le contact prolongé avec des matériaux en caoutchouc ou vinyle peut endommager la surface du projecteur et la matière du boîtier.

Nettoyage du boîtier du projecteur

Avant de nettoyer le boîtier, mettez le projecteur hors tension de la manière indiquée à Arrêt du projecteur à la page 26, puis débranchez le cordon d'alimentation.

• Pour ôter la poussière ou la saleté, utilisez un chiffon doux et sans peluches.
• Pour ôter les tâches tenaces, humidifiez un chiffon doux à l'aide d'eau et d'un détergent au pH neutre. Ensuite, frottez le boîtier.

À éviter : cire, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Si vous devez entreposer votre projecteur pour une longue durée, veuillez suivre les instructions ci-dessous :

• Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Veuillez vous reporter à Caractéristiques à la page 50 ou consulter votre revendeur sur la portée.
• Rentrez les pieds de réglage.
• Retirez la pile de la télécommande.
• Placez le projecteur dans son emballage d'origine ou équivalent.

Transport du projecteur

Pour le transport du projecteur, il est recommandé d'utiliser l'emballage d'origine ou un emballage équivalent.

Informations relatives à la source lumineuse

Familiarisation avec les heures de la lumière

Lorsque le projecteur fonctionne, la durée d'utilisation de la source lumineuse (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l'équivalent heures lumière est la suivante :

I. Durée utilisation lumière = (x+y+z+a) heures si :

Durée utilisée en mode Normal = x heures

Durée utilisée en mode ÉCO = y heures

Durée utilisée en mode Éco Intelligent = z heures

Durée utilisée en mode LampSave = a heures

1. Heure équivalente de lumière = 1eures

$$ \alpha \quad \frac {A ^ {\prime}}{X} \times \chi \quad \frac {A ^ {\prime}}{Y} \quad y \times \frac {A ^ {\prime}}{Z} \quad z \times \frac {A ^ {\prime}}{A} \quad a >, s i $$

X= durée de vie de la source lumineuse en mode Normal

Y= durée de vie de la source lumineuse en mode ÉCO

Z= durée de vie de la source lumineuse en mode Éco Intelligent

A= durée de vie de la source lumineuse en mode LampSave

A'est la plus longue durée de vie de la lumière parmi X, Y, Z, A

Pour la durée utilisée dans chaque mode de lumière indiqué dans le menu OSD :

- La durée utilisée est accumulée et arrondie à un nombre entier en heures.

- Lorsque la durée utilisée est inférieure à 1 heure, elle indique 0 heure.

Lorsque vous calculez manuellement Heure équivalente de lumière, la valeur affichée dans le menu OSD sera probablement différente car le système du projecteur calcule la durée utilisée pour chaque mode de lumière en « Minutes » puis arrondit à un nombre entier d'heures indiqué dans l'OSD.

Pour obtenir les informations d'heures de la lumière :

Allez au menu Avancé - Système > Informations de source de lumière et appuyez OK. La page Informations de source de lumière s'affiche.

Vous pouvez également obtenir les informations d'heures de la lumière sur le menu Informations.

Augmenter la durée de vie de la source lumineuse

• Régler le Mode source lumière

Allez au menu Avancé - Image > Réglages couleur avancée > Mode source lumière et appuyez OK. La page Mode source lumière s'affiche.

Régler le projecteur en mode ÉCO, Éco Intelligent ou LampSave étend la durée de vie de la lampe.

Mode lumière Description
Normal Fournit la pleine luminosité de la lumière
ÉCO	Réduit la luminosité pour prolonger la durée de vie de la lumière et réduit le bruit du ventilateur
Éco Intelligent	Règle l'alimentation de la lumière automatiquement en fonction du niveau de luminosité du contenu tout en optimisant la qualité de l'affichage
LampSave	Règle l'alimentation de la lumière automatiquement en fonction du niveau de luminosité du contenu tout en offrant une durée de vie prolongée de la lumière

• Régler Hors tension auto

Cette fonction permet au projecteur de s'éteindre automatiquement si aucun signal d'entrée n'est détecté après un certain temps pour éviter une utilisation inutile de la source lumineuse.

Pour définir Hors tension auto, allez au menu Avancé - Système > Réglages fonctionnement > Réglages mise sous/hors tension > Hors tension auto, et appuyez ◀/▶ pour définir une durée.

Quand remplacer la lampe (POUR UN TECHNICIEN QUALIFIÉ UNIQUEMENT)

Lorsque LIGHT (Voyant de la lumière) s'allume ou qu'un message conseillant de remplacer la lampe s'affiche, veuillez consulter votre revendeur ou visitez http://www.BenQ.com avant d'installer une nouvelle lampe. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion.

• La luminosité apparente de l'image projetée varie selon l'éclairage ambiant et les réglages de contraste/luminosité du signal sélectionné. Elle est proportionnelle à la distance de projection.
• La luminosité de la lampe décroît avec le temps et varie en fonction des fabricants. Ce phénomène est normal et attendu.
• Lorsque la lampe est trop chaude, le LIGHT (Voyant de la lumière) et le TEMP (Voyant d'avertissement de surchauffe) s'allument. Éteignez le projecteur et laissez-le refroidir pendant 45 minutes. Si le voyant de la lumière ou de la température reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir Voyants à la page 48.

Les messages d'avertissement suivants s'affichent pour vous rappeler de remplacer la lampe.

Avis Commander nouvelle lampe Équivalent heure lampe > XXXX heures Commandez 1 lampe : www.BenQ.com OK

Pour un résultat optimal, installez une nouvelle lampe. Appuyez OK pour ignorer le message.

	Il est fortement recommandé de remplacer la lampe lorsqu'elle a atteint cette durée de vie. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être remplacée dès que vous remarquez une diminution significative de la luminosité. Appuyez OK pour ignorer le message.
	La lampe DOIT être remplacée pour que le projecteur puisse fonctionner correctement. Appuyez OK pour ignorer le message.

« XXXX » affichés dans le message ci-dessus sont des chiffres qui varient en fonction des différents modèles.

Voyants

Voyant			État et description
POWER O	TEMP O	LIGHT O
Événements - alimentation
	○	○	Mode veille
	○	○	Mise en marche
	○	○	Fonctionnement normal
	○	○	Refroidissement de mise hors tension normale
			Télécharger
	○	○	Échec de démarrage CW
	○	○	Vie de la source lumineuse dépassée
	○	○	Boîtier ouvert
Événements de déverminage
	○	○	Déverminage ACTIVÉ
	○	○	Déverminage DÉSACTIVÉ
Événements de la source lumineuse
○	○	○	Erreur de source lumineuse en fonctionnement normal
○	○	○	La source lumineuse n'est pas allumée
Événements thermiques
	○	○	Erreur de ventilateur 1 (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
	○	○	Erreur de ventilateur 2 (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
	○	○	Erreur de ventilateur 3 (la vitesse effective du ventilateur est en dehors de la vitesse désirée)
	○	○	Erreur de température 1 (température au-dessus de la limite)
	○	○	Erreur de connexion IC thermique #1 I2C

	○ : Dés		○ : Orange allumé : Vert allumé	○ : Rouge allumé
			○ : Orange clignotant : Vert clignotant	○ : Rouge clignotant

Dépannage

Le projecteur ne s'allume pas.

Origine Solution
Le cordon d'alimentation n'alimente pas l'appareil en électricité.	Insérez le cordon d'alimentation dans la prise d'alimentation CA située à l'arrière du projecteur et branchez-le sur la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé.
Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.

Pas d'image

Origine Solution
La source vidéo n'est pas allumée ou est mal connectée.	Allumez la source vidéo et vérifiez si le câble de signal est bien connecté.
Le projecteur n'est pas connecté correctement à l'appareil de signal d'entrée.	Vérifiez la connexion.
Le signal d'entrée n'a pas été sélectionné correctement.	Sélectionnez le bon signal d'entrée avec la touche ☐SOURCE.

Image brouillée

Origine Solution
L’objectif de projection n’est pas correctement réglé.	Réglez la mise au point de l’objectif à l’aide de la molette correspondante.
Le projecteur et l’écran ne sont pas alignés correctement.	Ajustez l’angle de projection, l’orientation, et si nécessaire, la hauteur du projecteur.

La télécommande ne fonctionne pas.

Origine Solution
Les piles sont usées. Remplacez les deux piles avec de nouvelles piles.
Il y a un obstacle entre la télécommande et l'appareil.	Retirez l'obstacle.
Vous vous tenez trop loin du projecteur. Tenez-vous à moins de 8 mètres (26 pieds) du projecteur.

Le mot de passe est incorrect.

Origine Solution
Vous ne vous souvenez pas du mot de passe.	Voir Procédure de rappel de mot de passe à la page 24.

Caractéristiques

Caractéristiques du projecteur

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

Caractéristiques optiques

Résolution

3840 × 2160

Système d'affichage

DMD 1 puce

Objectif

F = 1,94 2,06, f = 9,25 11,1 ~mm

Source lumineuse

Lampe de 240 W

Caractéristiques électriques

Alimentation

100 à 240 V CA, 3,8 A, 50 à 60 Hz (Automatique)

Consommation

380 W (max) ; < 0,5 W (veille)

Caractéristiques mécaniques

Poids

3,1 kg (6,8 lb)

Prises de sortie

Haut-parleur

1 x 5 watts

Sortie de signal audio

1 prise audio PC

Commande

USB

1 alimentation 5 V/1,5 A de type A

Contrôle série RS-232

1 à 9 broches

Récepteur IR x 2

Prises d'entrée

Entrée signal vidéo

Numérique - HDMI 2.0 x 2

Numérique - port de diffusion média HDMI QS01

Dongle ATV x 1

Caractéristiques environnementales

Température de fonctionnement

0°C à 40°C, au niveau de la mer

Humidité relative en fonctionnement

10% à 90% (sans condensation)

Altitude de fonctionnement

0 à 1499 m à 0°C à 35°C

1500 à 3000 m à 0°C à 30°C (avec

Mode Haute altitude activé)

Température de stockage

-20°C à 60°C, au niveau de la mer

Humidité de stockage

10% à 90% RH (sans condensation)

Altitude de stockage

30°C à 0\~12.200 m au-dessus du niveau de la mer

Transport

Un emballage original ou équivalent est recommandé

Réparation

Veuillez visiter le site Web ci-dessous et choisissez votre pays pour trouver votre fenêtre de contact du service.

http://www.benq.com/welcome

Dimensions

312 mm (L) × 246 mm (P) × 110 mm (H)

Beno 246

312 benq 110

Unité : mm

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée HDMI (HDCP)

• Fréquences PC

Résolution Mode		Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)	Format 3D pris en charge
					Trame séquentielle
640 x 480	VGA_60 59,940	31,469 25,175 V
	VGA_72 72,809	37,861 31,500
	VGA_75 75,000	37,500 31,500
	VGA_85 85,008	43,269 36,000
720 x 400 720 x 400_70 70,087 31,469 28,3221
800 x 600	SVGA_60 60,317	37,879 40,000 V
	SVGA_72 72,188	48,077 50,000
	SVGA_75 75,000	46,875 49,500
	SVGA_85 85,061	53,674 56,250
	SVGA_120(Reduce Blanking)	119,854 77,425 83,000 V
1024 x 768	XGA_60 60,004	48,363 65,000 V
	XGA_70 70,069	56,476 75,000
	XGA_75 75,029	60,023 78,750
	XGA_85 84,997	68,667 94,500
	XGA_120(Reduce Blanking)	119,989 97,551 115,500 V
1152 x 864	1152 x 864_75	75,00	67,500	108,000
1024 x 576	BenQ Notebook Timing	60,00	35,820	46,996
1024 x 600	BenQ Notebook Timing	64,995 41,467 51,419
1280 x 720	1280 x 720_60	60 45,000	74,250 V
1280 x 768	1280 x 768_60	59,870	47,776	79,5	V
1280 x 800	WXGA_60 59,810	49,702 83,500 V
	WXGA_75 74,934	62,795 106,500
	WXGA_85 84,880	71,554 122,500
	WXGA_120(Reduce Blanking)	119,909	101,563 146,25 V
1280 x 1024	SXGA_60 60,020	63,981 108,000
	SXGA_75 75,025	79,976 135,000
	SXGA_85 85,024	91,146 157,500
1280 x 960	1280 x 960_60 60,00	00 60,000	108
	1280 x 960_85 85,00	02 85,938 148,500
1360 x 768	1360 x 768_60 60,00	15 47,712 85,500
1440 x 900	WXGA+_60	59,887 55,935 106,500
1400 x 1050	SXGA+_60	59,978	65,317	121,750
1600 x 1200	UXGA	60,000 75,000	162,000
1680 x 1050	1680 x 1050_60	59,954	65,290	146,250
640 x 480 à 67 Hz	MAC13	66,667	35,000	30,240
832 x 624 à 75 Hz	MAC16	74,546	49,722	57,280
1024 x 768 à 75 Hz	MAC19	75,020 60,241 80,000
1152 x 870 à 75 Hz	MAC21	75,06	68,68	100,00
1920 x 1080 à 60 Hz	1920 x 1080_60	60	67,5	148,5	V
1920 x 1200 à 60 Hz	1920 x 1200_60(Reduce Blanking)	59,95	74,038	154	V
1920 x 1080 à 120 Hz	1920 x 1080_120	120,000	135,000	297	V
1920 x 1080 à 240 Hz	1920 x 1080_240	239,76	291,309	582,617
1920 x 1200 à 120 Hz	1920 x 1200_120(Reduce Blanking)	119,909	152,404 317,00 V
3840 x 2160	3840 x 2160_30Pour modèle 4K2K	30	67,5	297
3840 x 2160	3840 x 2160_60Pour modèle 4K2K	60	135	594

Les paramétrages présentés ci-dessus peuvent ne pas être pris en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne puissent pas être choisies.

• Fréquences vidéo

Fréquence Résolution		Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)	Format 3D pris en charge
					Trame séquentielle	Combi trame
480i 720(1440) x 480 59,94 15,73		27
480p 720 x 480 59,94 31,47 27 V
576i 720(1440) x 576 50 15,63 27
576p 720 x 576 50 31,25 27
720/50p 1280 x 720 50 37,5		74,25		V
720/60p 1280 x 720 60 45,00 74,25 V		V
1080/24P	1920 x 1080	24	27	74,25		V
1080/25P	1920 x 1080	25 28,13 74,25
1080/30P	1920 x 1080	30 33,75 74,25
1080/50i	1920 x 1080	50 28,13 74,25
1080/60i	1920 x 1080	60 33,75 74,25
1080/50P	1920 x 1080	50 56,25 148,5
1080/60P	1920 x 1080	60 67,5	148,5 V
1080/120P	1920 x 1080	120	135	297	V
1080/240P	1920 x 1080	240	135	594
2160/24P	3840 x 2160	24	54	297
2160/25P	3840 x 2160	25 56,25	297
2160/30P	3840 x 2160	30 67,5 297
2160/50P	3840 x 2160	50	112,5	594
2160/60P	3840 x 2160	60	135	594
2160/24P	4096 x 2160	24	54	297
2160/25P	4096 x 2160	25 56,25	297
2160/30P	4096 x 2160	30 67,5 297
2160/50P	4096 x 2160	50	112,5	594
2160/60P	4096 x 2160	60	135	594

Commande RS232

Affectation de broches RS232

N° Série N° Série
1	N
2	R
3	T
4	N
5	GND

C X X C

	6
	7
	8
	9

①②③④⑤ ⑥⑦⑧⑨ T C S S

Fonction	Type	Fonctionnement	ASCII
Alimentation	Écriture	Sous tension	*pow=on#
	Écriture	Hors tension	*pow=off#
	Lecture	État d'alimentation	*pow=?#
Sélection de la source	Écriture	HDMI (MHL)	*sour=hdmi#
	Écriture	HDMI 2 (MHL2)	*sour=hdmi2#
	Écriture	HDMI 3	*sour=hdmi3#
	Lecture	Source actuelle	*sour=?#
Contrôle audio	Écriture	Muet activé	*mute=on#
	Écriture	Muet désactivé	*mute=off#
	Lecture	État muet	*mute=?#
	Écriture	Volume +	*vol=+#
	Écriture	Volume -	*vol=-#
	Écriture	Niveau de volume pour client	*vol=value#
	Lecture	État du volume	*vol=?#
Mode Image	Écriture	Lumineux	*appmod=bright#
	Écriture	Salon	*appmod=livingroom#
	Écriture	Jeux	*appmod=game#
	Écriture	Cinéma (Rec.709)	*appmod=cine#
	Écriture	Util. 1	*appmod=user1#
	Écriture	Sport	*appmod=sport#
	Lecture	Mode Image	*appmod=?#
Paramètre image	Écriture	Définir la valeur du contraste	*con=value#
	Lecture	Valeur du contraste	*con=?#
	Écriture	Luminosité +	*bri=+#
	Écriture	Luminosité -	*bri=-#
	Écriture	Définir la valeur de la luminosité	*bri=value#
	Lecture	Valeur de la luminosité	*bri=?#
	Écriture	Définir la valeur de la couleur	*color=value#
	Lecture	Valeur de la couleur	*color=?#
	Écriture	Définir la valeur de la netteté	*sharp=value#
	Lecture	Valeur de la netteté	*sharp=?#
	Écriture	Température des couleurs-Chaud	*ct=warm#
	Écriture	Température des couleurs-Normal	*ct=normal#
	Écriture	Température des couleurs-Froid	*ct=cool#
	Écriture	Température des couleurs-lampe d'origine	*ct=native#
	Lecture	État de la température des couleurs	*ct=?#
	Écriture	Rapport 4:3	*asp=4:3#
	Écriture	Rapport 16:9	*asp=16:9#
	Écriture	Rapport auto	*asp=AUTO#
	Lecture	État du rapport	*asp=?#
	Écriture	Trapèze vertical +	*vkeystone=+#
	Écriture	Trapèze vertical -	*vkeystone=-#
Paramètre image (Suite)	Lecture Valeur du trapèze vertical*vkeystone=?#
	Écriture Trapèze horizontal +*hkeystone=+#
	Écriture Trapèze horizontal -*hkeystone=-#
	Lecture Valeur du trapèze horizontal*hkeystone=?#
	Écriture Brilliant Color activé*BC=on#
	Écriture Brilliant Color désactivé*BC=off#
	Lecture État de Brilliant Color*BC=?#
	Écriture Réinitialiser paramètres image actuels	*rstcurpicsetting#
	Écriture Réinitialiser tous les paramètres image	*rstallpicsetting#
Paramètres de fonctionnement	Écriture Position du projecteur-Sol avant*pp=FT#
	Écriture Position du projecteur-Sol arrière*pp=RE#
	Écriture Position du projecteur-Plafond arr.	*pp=RC#
	Écriture Position du projecteur-Plafond avant	*pp=FC#
	Lecture État de la position du projecteur	*pp=?#
	Écriture Position des menus - Centre	*menuposition=center#
	Écriture Position des menus - Coin sup. Gauche	*menuposition=tl#
	Écriture Position des menus - Coin sup. Droit	*menuposition=tr#
	Écriture Position des menus - Coin inf. Droit	*menuposition=br#
	Écriture Position des menus - Coin inf. gauche	*menuposition=bl#
	Lecture État de la position des menus	*menuposition=?#
	Écriture Mise sous tension directe-activée	*directpower=on#
	Écriture Mise sous tension directe-désactivée	*directpower=off#
	Lecture Mise sous tension directe-État	*directpower=?#
Débit en bauds	Écriture 9600	*baud=9600#
	Écriture 14400	*baud=14400#
	Écriture 19200	*baud=19200#
	Écriture 38400	*baud=38400#
	Écriture 57600	*baud=57600#
	Écriture 115200	*baud=115200#
	Lecture Débit en bauds actuel	*baud=?#
Contrôle de la lampe	Lecture Lampe	*ltim=?#
	Écriture Mode normal	*lampm=lnor#
	Écriture Mode éco	*lampm=eco#
	Écriture Mode SmartEco	*lampm=seco#
	Écriture Mode SmartEco 2	*lampm= seco2#
	Lecture État du mode lampe	*lampm=?#
Divers	Lecture Nom de modèle	*modelname=?#
	Lecture Version logicielle système	*sysfwversion=?#
	Lecture Version logicielle interpolateur	*scalerfwversion=?#
	Lecture Version logicielle MCU	*mcufwversion=?#
	Écriture Vide activé	*blank=on#
	Écriture Vide désactivé	*blank=off#
	Lecture État de vide	*blank=?#
	Écriture Arrêt sur image activé	*freeze=on#
	Écriture Arrêt sur image désactivé	*freeze=off#
	Lecture État d'arrêt sur image	*freeze=?#
	Écriture Menu activé	*menu=on#
	Écriture Menu désactivé	*menu=off#
	Lecture Statut du menu	*menu=?#
	Écriture Haut	*up#
	Écriture Bas	*down#
	Écriture Droite	*right#
	Écriture Gauche	*left#
	Écriture Entrée	*enter#
	Écriture Préc.	*back#
	Écriture Menu source activé	*sourmenu=on#
	Écriture Menu source désactivé	*sourmenu=off#
Divers (Suite)	Lecture État du menu source*sourmenu=?#
	Écriture Sync 3D désactivée*3d=off#
	Écriture Sync 3D Trame séquentielle*3d=fs#
	Lecture État sync 3D*3d=?#
	Écriture Mode Haute altitude activé*Highaltitude=on#
	Écriture Mode Haute altitude désactivé*Highaltitude=off#
	Lecture État Mode Haute altitude*Highaltitude=?#
Calibrage des couleurs (seulement pour le service)	Écriture Définir la valeur gamma BenQ*gamma=value#
	Lecture État de valeur gamma*gamma=?#
	Écriture Définir la valeur de la luminosité HDR*hdrbri=value#
	Lecture Obtenir la valeur de la luminosité HDR*hdrbri=?#
	Écriture Définir la valeur de gain rouge*RGain=value#
	Lecture Obtenir la valeur de gain rouge*RGain=?#
	Écriture Définir la valeur de gain vert*GGain=value#
	Lecture Obtenir la valeur de gain vert*GGain=?#
	Écriture Définir la valeur de gain bleu*BGain=value#
	Lecture Obtenir la valeur de gain bleu*BGain=?#
	Écriture Définir la valeur de décalage rouge*ROffset=value#
	Lecture Obtenir la valeur de décalage rouge*ROffset=?#
	Écriture Définir la valeur de décalage vert*GOffset=value#
	Lecture Obtenir la valeur de décalage vert*GOffset=?#
	Écriture Définir la valeur de décalage bleu*BOffset=value#
	Lecture Obtenir la valeur de décalage bleu*BOffset=?#
	Écriture Couleur primaire*primcr=value#
	Lecture État de la couleur primaire*primcr=?#
	Écriture Définir la valeur de la nuance*hue=value#
	Lecture Obtenir la valeur de la nuance*hue=?#
	Écriture Définir la valeur de la saturation*saturation=value#
	Lecture Obtenir la valeur de la saturation*saturation=?#
	Écriture Définir la valeur de gain*gain=value#
	Lecture Obtenir la valeur de gain*gain=?#
Service (Seulement pour le service)	Écriture Mode service activé pour le rapport d'erreur*error=enable#
	Lecture Rapport de code d'erreur*error=report#
	Lecture Vtesse ventilateur 1*fan1=?#
	Lecture Vtesse ventilateur 2*fan2=?#
	Lecture Vtesse ventilateur 3*fan3=?#
	Lecture Température 1*tmp1=?#
	Lecture Voyant DEL*led=?#
