Type de produit	Projecteur LCD 3 panneaux, utilisation commerciale
Marque	Panasonic
Modèle	PT-VX600 (PTVX600)
Technologie d'affichage	LCD 0,63 pouce (4:3), 1 024 x 768 pixels
Luminosité	5 500 lumens (norme ISO 21118)
Contraste	10 000:1 (mode dynamique, puissance normale, iris activé)
Source lumineuse	Lampe UHM 270 W, durée de vie recommandée : 5 000 h (normal) / 7 000 h (éco)

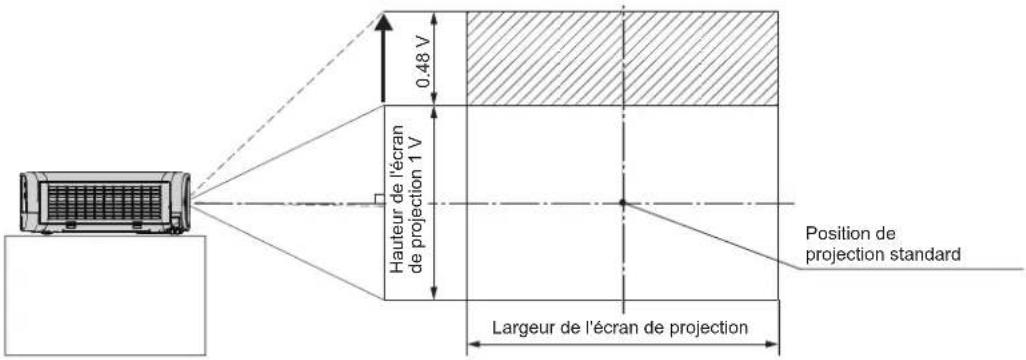

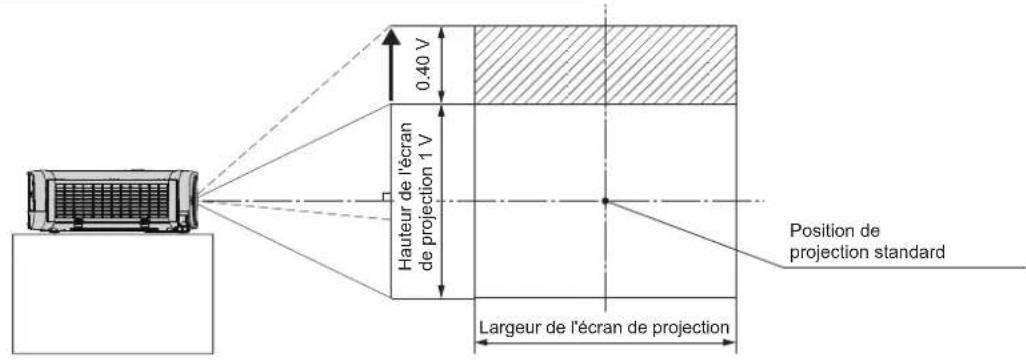

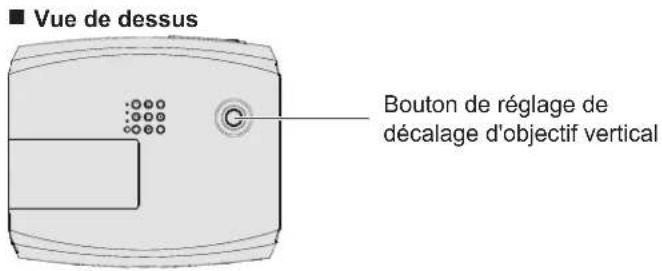

Objectif	Zoom manuel 1,6x, F 1,6-1,9, f=15,31-24,64 mm, décalage vertical

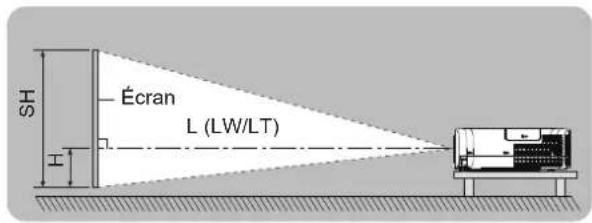

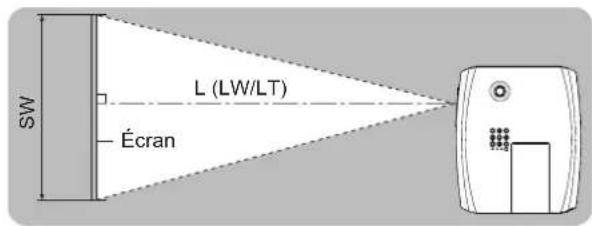

Taille de projection	0,76 à 7,62 m (30 à 300 pouces)
Correction trapèze	Automatique et manuelle, correction d'angle et courbe
Entrées vidéo	2x D-Sub 15 (RGB/YPbPr/Y/C), 2x HDMI, 1x Vidéo composite (RCA)
Entrées audio	2x mini-jack stéréo (dont 1 compatible microphone), 1x paire RCA (L/R)
Sortie audio	1x mini-jack stéréo variable, haut-parleur intégré 10 W

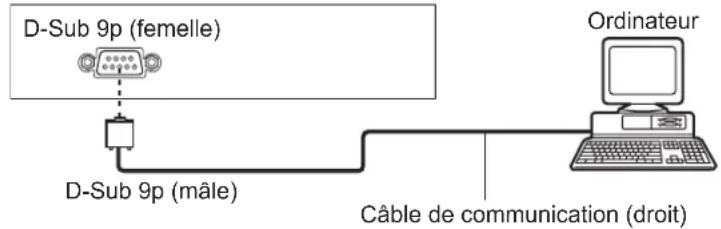

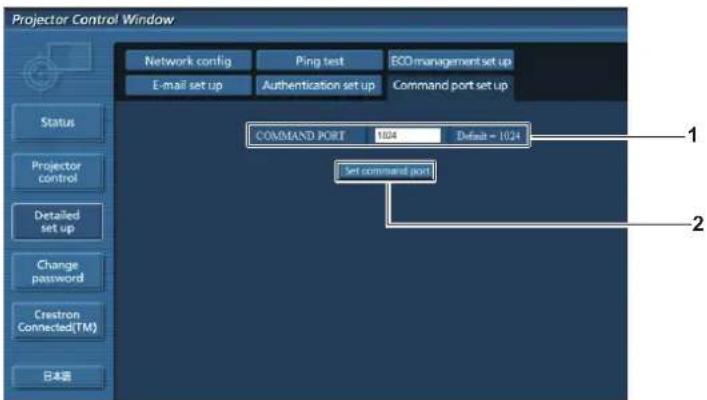

Réseau et contrôle	LAN RJ-45 (PJLink, Crestron, AMX), RS-232C (D-sub 9)
Consommation électrique	362 W (max), veille : 0,2 W (éco) / 8 W (normal)
Alimentation	AC 100-240 V, 50/60 Hz

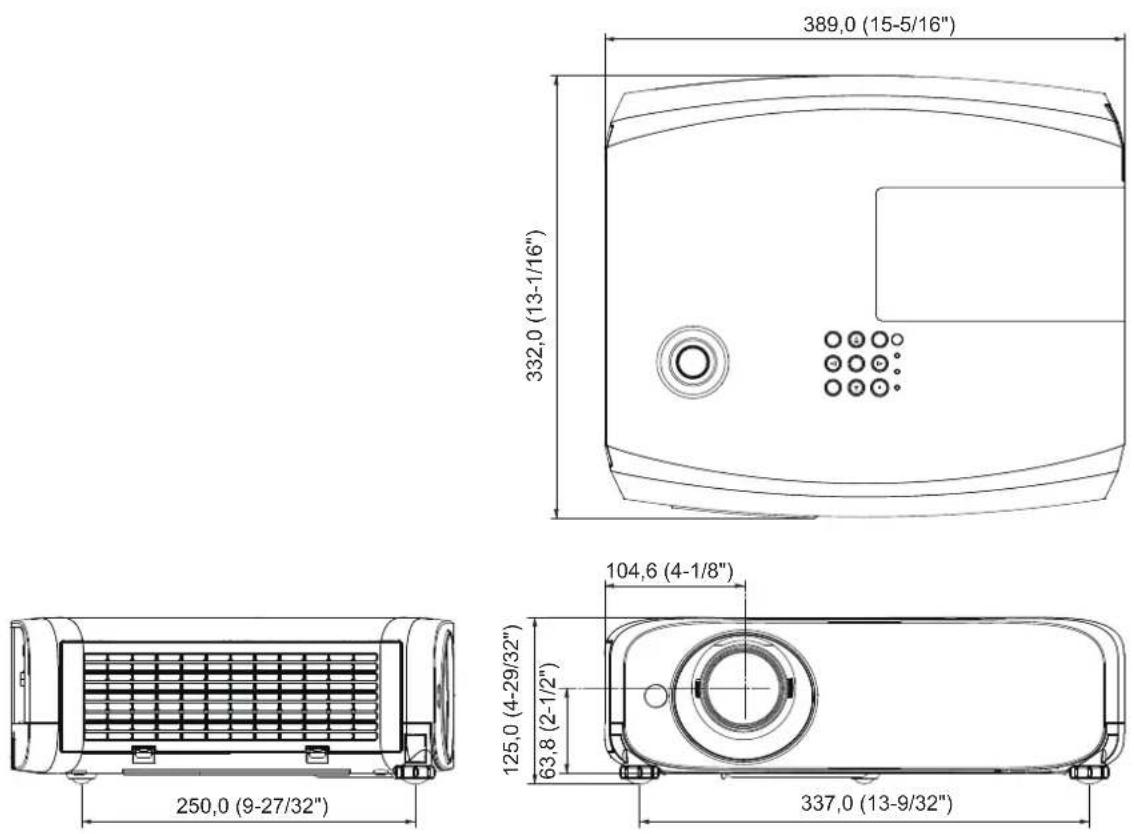

Dimensions (L x H x P)	389 x 125 x 332 mm (pieds rétractés)
Poids	Environ 4,8 kg
Niveau sonore	37 dB (normal) / 29 dB (éco)
Température de fonctionnement	0 °C à 40 °C (altitude < 1 200 m) ; 0 °C à 30 °C (altitude 1 200-2 700 m)
Entretien	Nettoyage du filtre à air et de l'objectif, remplacement de la lampe et du filtre (intervalle recommandé : 7 000 h)
Pièces détachées et réparabilité	Lampe de rechange (ET-LAV400), filtre de rechange (ET-RFV400), support plafond optionnel (ET-PKL100H/S + ET-PKV400B)
Sécurité	Verrouillage par mot de passe, mise à la terre obligatoire, arrêt automatique en cas de surchauffe, évacuation de l'air chaud
Informations générales	Conçu pour usage professionnel en intérieur, compatible avec les logiciels Multi Projector Monitoring et Logo Transfer via CD-ROM fourni

FOIRE AUX QUESTIONS - PTVX600 PANASONIC

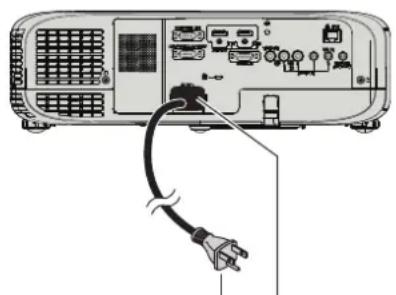

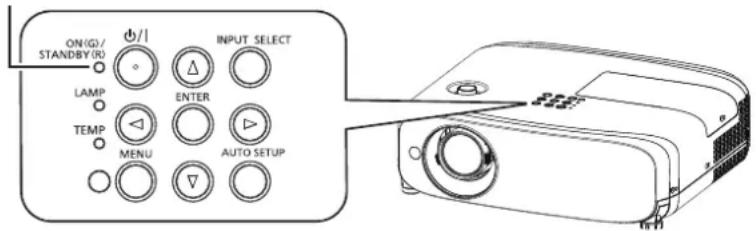

Comment allumer le projecteur Panasonic PTVX600 ?

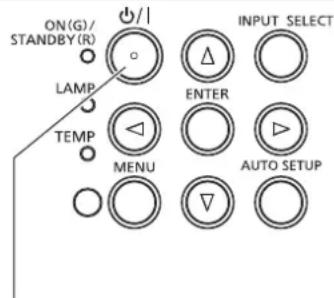

Branchez le cordon d'alimentation, puis appuyez sur la touche alimentation (∅/|) sur le panneau de commande ou la télécommande. Le voyant d'alimentation devient vert et l'image apparaît après quelques secondes.

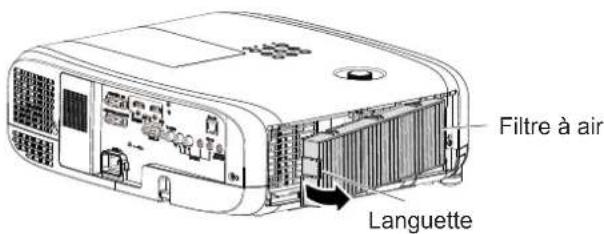

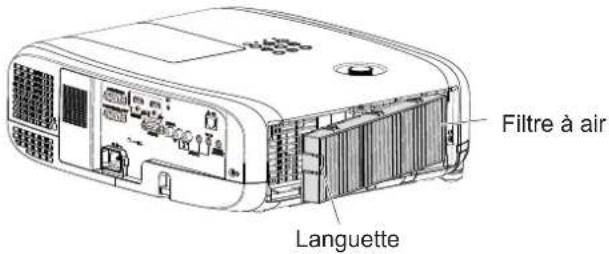

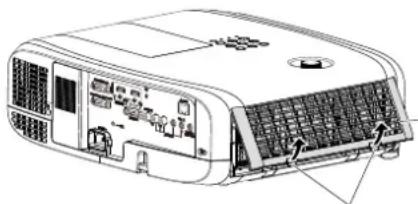

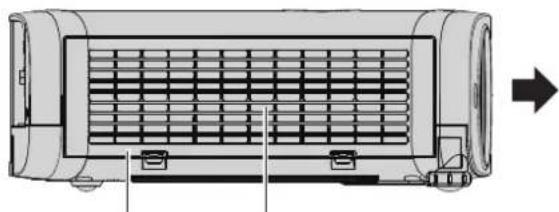

Comment nettoyer le filtre à air du projecteur ?

Débranchez d'abord le projecteur. Retirez le couvercle du filtre à air, sortez le filtre et aspirez-le doucement avec un aspirateur. Ne lavez pas le filtre. Remettez-le en place et refermez le couvercle. Réinitialisez le compteur du filtre dans le menu [RÉGLAGE PROJECTEUR] > [COMPTEUR DU FILTRE].

Quelle est la durée de vie de la lampe et quand la remplacer ?

La lampe UHM 270 W a une durée de vie recommandée de 5 000 heures en mode [PUISSANCE DE LA LAMPE] = [NORMAL] et 7 000 heures en mode [ECO]. Remplacer la lampe dès que le voyant orange clignote ou que l'image devient sombre. Utilisez la lampe de rechange ET-LAV400.

Comment corriger la distorsion trapézoïdale (keystone) ?

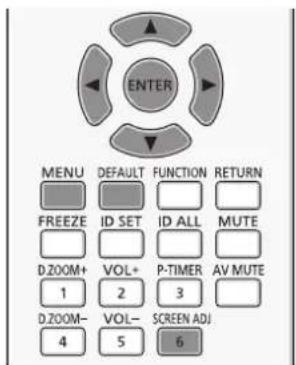

Appuyez sur la touche SCREEN ADJ de la télécommande ou rendez-vous dans le menu [POSITION] > [COR. DE TRAPÈZE AUTO]. Vous pouvez aussi utiliser la correction manuelle des angles et la correction courbe pour ajuster l'image.

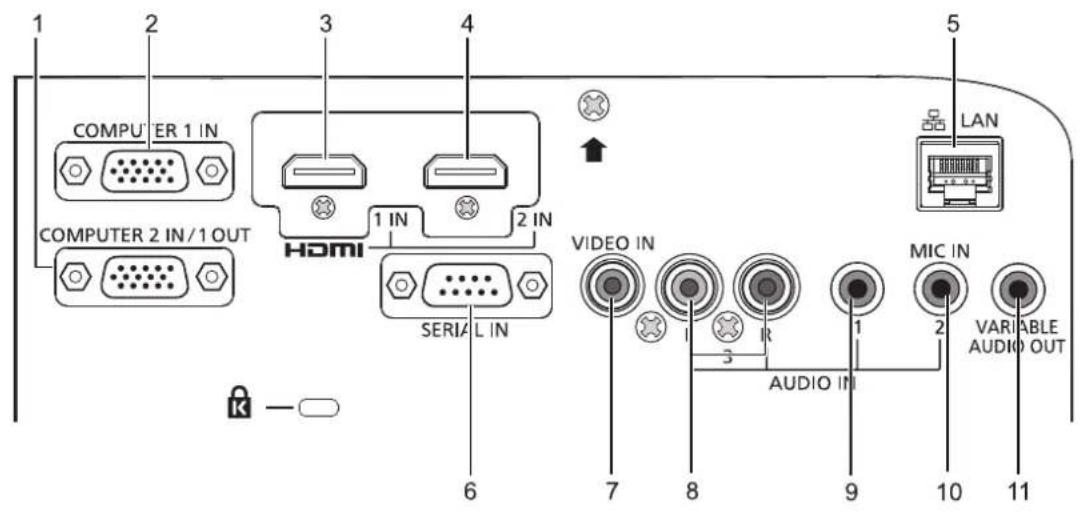

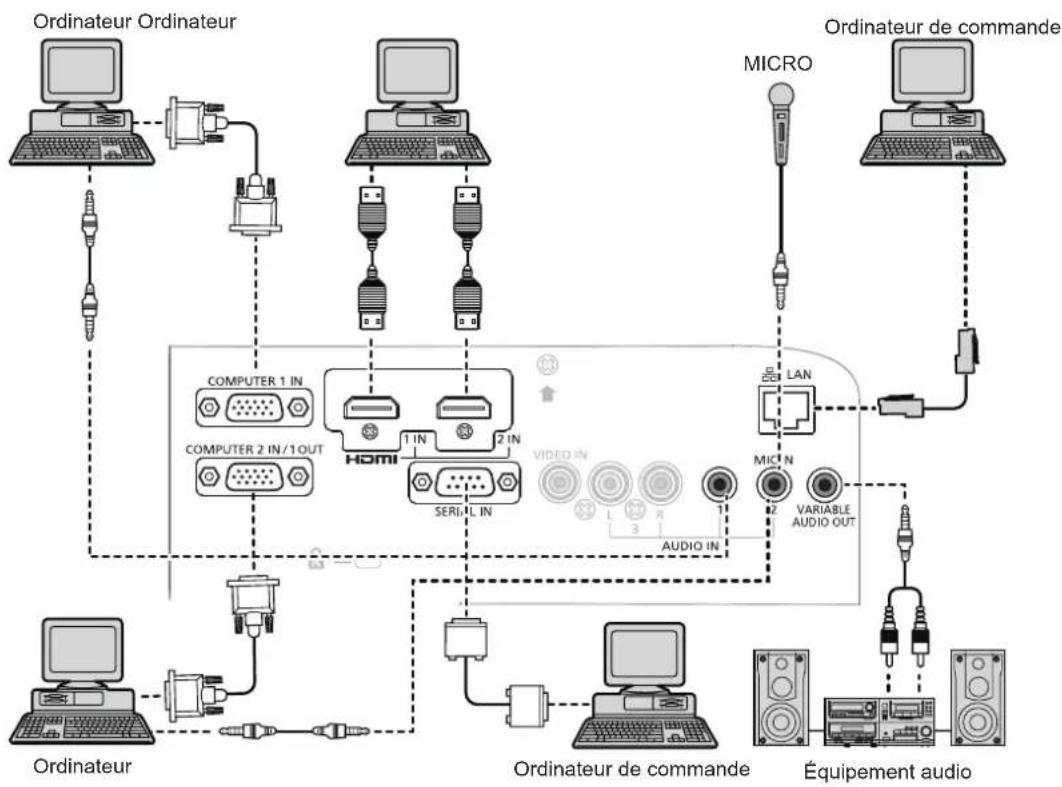

Quelles sont les entrées disponibles pour connecter un ordinateur ?

Le projecteur dispose de deux entrées COMPUTER (D-Sub 15 broches) et de deux entrées HDMI. Utilisez les câbles appropriés (RGB, HDMI). Vous pouvez aussi connecter un ordinateur via le port LAN pour une commande réseau.

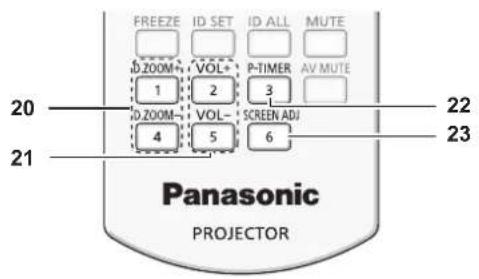

Comment régler le volume du haut-parleur intégré ?

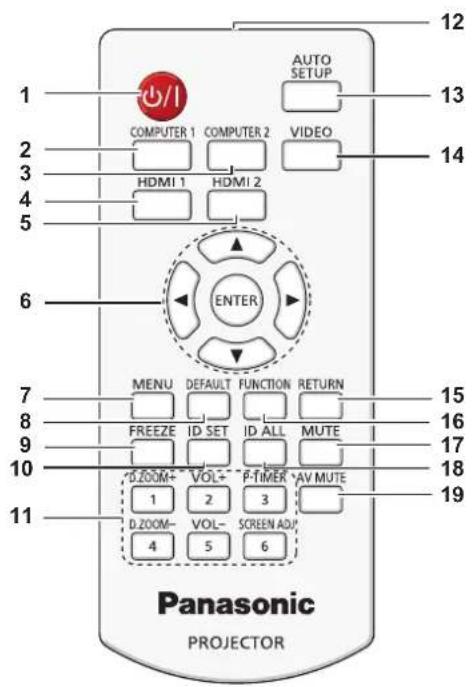

Utilisez les touches VOL+ et VOL- de la télécommande. Vous pouvez aussi ajuster le volume dans le menu [RÉGLAGE PROJECTEUR] > [REGLAGE AUDIO]. La sortie audio variable (VARIABLE AUDIO OUT) est disponible sur un jack mini-stéréo.

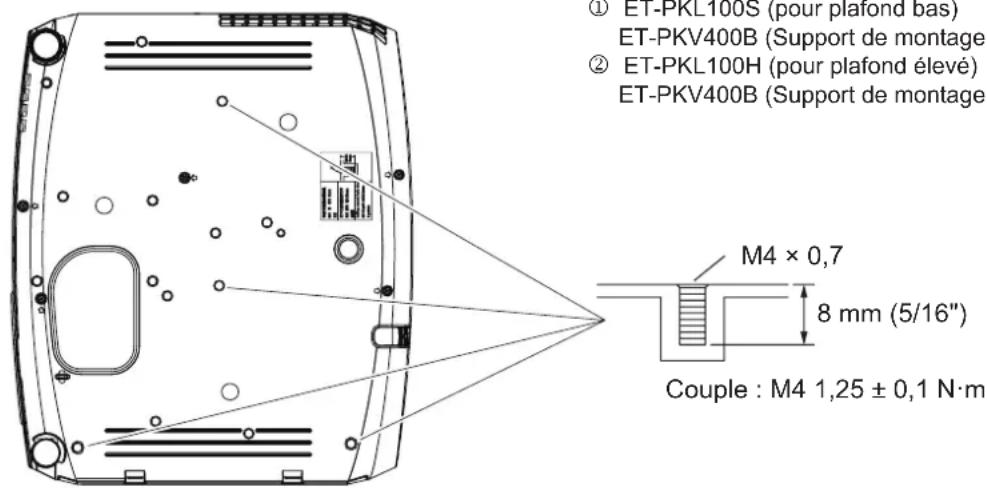

Puis-je installer le projecteur au plafond ?

Oui, utilisez le kit de suspension optionnel ET-PKL100H (plafond haut) ou ET-PKL100S (plafond bas) avec le support de montage ET-PKV400B. L'installation doit être réalisée par un technicien qualifié. Réglez ensuite le mode de projection dans le menu [MÉTHODE DE PROJECTION].

Comment réinitialiser tous les réglages aux valeurs d'usine ?

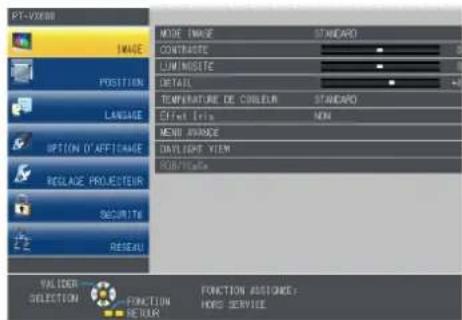

Allez dans le menu [RÉGLAGE PROJECTEUR] > [INITIALISER TOUT]. Confirmez l'opération. Le projecteur redémarrera et affichera l'écran de réglage initial.

Quelles sont les précautions de sécurité importantes à respecter ?

Ne pas exposer le projecteur à la pluie ou à l'humidité. Ne pas obstruer les entrées/sorties d'air. Ne pas regarder directement le faisceau lumineux. Débranchez le cordon d'alimentation avant tout nettoyage. Utilisez uniquement la lampe de rechange spécifiée. En cas de problème (fumée, bruit suspect), coupez immédiatement l'alimentation et contactez un technicien.

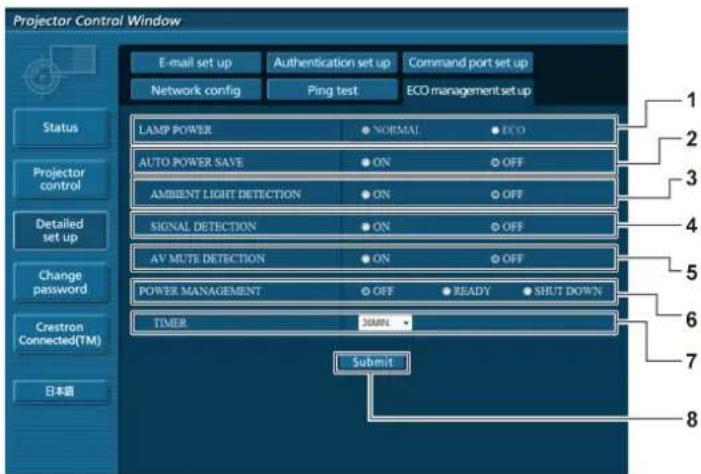

Comment utiliser la fonction de mise en veille automatique (eco) ?

Activez-la dans le menu [RÉGLAGE PROJECTEUR] > [GESTION ECOLOGIQUE] > [EXTINCTION AUTOMATIQUE]. Le projecteur s'éteindra automatiquement après une période d'inactivité définie. Le mode [MODE STANDBY] peut aussi être réglé sur [ECO] pour réduire la consommation en veille (0,2 W).

MODE D'EMPLOI PTVX600 PANASONIC

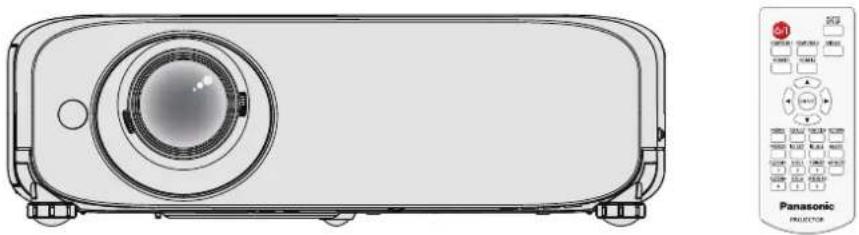

Manuel d'utilisation Manuel des fonctions

Projecteur LCD Utilisation commerciale

N° De Modèle PT-VZ570 PT-VW530 PT-VX600

Merci d'avoir acheté ce produit Panasonic.

■ Ce manuel est destiné aux produits fabriqués depuis janv. 2015.
■ Avant toute utilisation de cet appareil, veuillez lire les instructions attentivement et conservez ce mode d'emploi pour toute utilisation ultérieure.
■ Avant d'utiliser votre projecteur, assurez-vous de lire la section « Avis important concernant la sécurité ! » (→pages 2 à 7).

Avis important concernant la sécurité !

AVERTISSEMENT : ET APPAREIL DOIT ETRE RELIE A LA MASSE.

AVERTISSEMENT : Afin d'éviter des dommages qui risquent de causer un incendie ou des chocs électriques, ne pas exposer cet appareil à la pluie ou à l'humidité. Cet appareil n'a pas été conçu pour être utilisé dans le champ de vision direct sur le lieu de visionnage. Pour éviter les reflets gênants, ne le placez pas dans le champ direct de vision. Cet équipement n'est pas conçu pour être utilisé avec des stations de travail pour affichage vidéo selon BildscharbV.

Le niveau de pression sonore à la hauteur de l'opérateur est inférieur ou égal à 70 dB (A) selon ISO 7779.

AVERTISSEMENT :

1. Débrancher l'appareil de sa prise secteur lorsque celui-ci n'est pas utilisé pendant une longue période.
2. Pour prévenir tout risque d'électrocution, ne retirez pas le capot. Cet appareil ne contient aucune pièce réparable par l'utilisateur. Confiez les réparations à un technicien qualifié.
3. Ne pas retirer la goupille de mise à la terre de la fiche d'alimentation. Cet appareil est équipé d'une fiche d'alimentation de type mise à la terre à trois broches. Cette fiche ne s'adapte que sur une prise de secteur de type mise à la terre. Il s'agit d'une caractéristique de sécurité. S'il n'est pas possible d'insérer la fiche dans la prise, contacter un électricien. Ne pas invalider le but de la mise à la terre.

MISE EN GARDE : Pour assurer la permanence de la conformité, suivez les instructions d'installation jointes. Elles incluent l'utilisation du cordon d'alimentation fourni et de câbles d'interface à blindage pour toutes les connexions à votre ordinateur ou à des périphériques. En outre, tout changement ou modification non autorisé à cet équipement annule l'autorité de l'utilisateur de faire fonctionner cet appareil.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITÉ.

WARNING

RISK OF ELECTRIC

SHOCK.DO NOT OPEN

AVERTISSEMENT:RISQUE DE CHOC ÉLECTRIQUE.

NE PAS OUVRIR.

L'éclair avec un symbole fléché se trouvant dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'un « voltage dangereux » non isolé au sein du produit qui pourrait être d'une magnitude suffisante pour constituer un risque de décharge électrique sur une personne.

Le point d'exclamation se trouvant dans un triangle équilatéral destiné à alerter l'utilisateur de la présence de consignes de maintenance (entretien) et d'utilisation importantes dans la documentation accompagnant le produit.

Il s'agit d'un appareil conçu pour projeter des images sur un écran, etc. et qui n'est pas destiné à servir d'éclairage intérieur dans un environnement domestique.

Directive 2009/125/CE

Nom et adresse de l'importateur dans l'Union Européenne

Panasonic Marketing Europe GmbH

MISE EN GARDE (Amérique du Nord/centrale/du Sud)

MISE EN GARDE :

Cet appareil est équipé d'une fiche d'alimentation de type mise à la terre à trois broches. Ne pas retirer la goupille de mise à la terre de la fiche d'alimentation. Il s'agit d'une caractéristique de sécurité. S'il n'est pas possible d'insérer la fiche dans la prise, contacter un électricien. Ne pas invalider le but de la mise à la terre.

Ne pas retirer

AVIS DE LA FCC (USA)

Vérification

Numéro du modèle : PT-VZ570, PT-VW530, PT-VX600

Raison sociale : Panasonic

Partie responsable : Panasonic Corporation of North America

Adresse: Two Riverfront Plaza, Newark, NJ 07102-5490

Contact général : http://www.panasonic.com/contactinfo

Contact pour le projecteur : http://panasonic.net/avc/projector/

Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) l'appareil ne provoquera pas d'interférences nuisibles, et (2) il doit accepter les interférences reçues, y compris celles pouvant provoquer un fonctionnement non désiré. Pour assurer la continuité de la conformité aux normes de la FCC, veuillez suivre les instructions d'installation ci-dessous, et n'effectuez aucune modification non-autorisée.

Mise en garde :

Cet appareil a été testé et jugé conforme aux limites des appareils numériques de Classe A, conformément à l'article 15 de la réglementation de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence ; par conséquent, s'il n'est pas installé et utilisé conformément au mode d'emploi, il est possible qu'il provoque des interférences nuisibles aux communications radio. Le fonctionnement de cet appareil dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur sera tenu de corriger les interférences à ses propres frais.

Avertissement relatif à la FCC :

Pour assurer une conformité continue, suivez les instructions d'installation ci-jointes. Celles-ci comprennent l'utilisation du cordon d'alimentation et des câbles d'interface blindés fournis pour le raccordement à un ordinateur ou à des périphériques. De même, tous les changements ou modifications non autorisés apportés à cet appareil pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

AVERTISSEMENT :

Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit pourrait provoquer des interférences radio auquel cas l'utilisateur pourrait avoir à prendre des mesures adéquates.

AVERTISSEMENT :

• Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment.
• Pour un appareil connecté en permanence, un appareil déconnecté directement accessible devra être incorporé dans le câblage de l'installation du bâtiment.
• Pour des appareils enfichables, la prise de courant devra être installée à proximité des appareils et doit être facile d'accès.

AVIS POUR LES ÉTATS-UNIS uniquement :

- Ce produit est doté d'une lampe à décharge à haute intensité (HID) contenant du mercure. Il est possible que sa mise au rebut soit réglementée dans votre communauté en raison de considérations environnementales. Pour en savoir plus sur la mise au rebut ou le recyclage, veuillez visiter le site Web de Panasonic : http://www.panasonic.com/environmental or call 1-888-769-0149.

AVERTISSEMENT :

ALIMENTATION

La prise de courant ou le disjoncteur doivent être installés à proximité de l'appareil et doivent être d'accès facile en cas de problèmes. Si les problèmes suivants surviennent, coupez immédiatement l'alimentation électrique.

Si l'on continue d'utiliser le projecteur dans ces conditions, cela peut entraîner un incendie ou des chocs électriques.

• Si des objets étrangers ou de l'eau pénètrent dans le projecteur, couper immédiatement l'alimentation électrique.
• Si le projecteur tombe ou si le cabinet est cassé, couper l'alimentation électrique.
• Si l'on remarque une émission de fumée, d'odeurs suspectes ou de bruits provenant du projecteur, couper l'alimentation électrique.

Veuillez contacter un centre technique agréé pour des réparations et ne pas tenter de réparer le projecteur vous-même.

Pendant un orage, ne pas toucher le projecteur ou le câble.

Il y a risque d'électrocution.

Faire attention à ne pas endommager le cordon d'alimentation.

Si le cordon d'alimentation est endommagé, cela peut entraîner un incendie et des chocs électriques.

- Ne pas endommager le cordon d'alimentation, ne pas le modifier, ne pas le placer sous des objets lourds, ne pas le chauffer, ne pas le placer près d'objets chauffants, ne pas le tordre, ne pas le plier ou le tirer excessivement et ne pas le rouler en boule.

Si le cordon d'alimentation est endommagé, le faire réparer par un centre technique agréé.

Insérez complètement la fiche dans la prise murale, et le connecteur d'alimentation dans la borne du projecteur.

Si la fiche n'est pas complètement insérée, cela peut entraîner des chocs électriques ou la faire surchauffer.

- Si la fiche est endommagée ou la plaque de la prise desserrée, celles-ci ne doivent pas être utilisées.

Ne pas utiliser un câble électrique autre que celui fourni.

Le non-respect de cette consigne provoquera un incendie ou une électrocution. Notez que si vous utilisez un autre câble électrique que celui fourni, cela peut provoquer une électrocution.

Nettoyer la prise d'alimentation régulièrement afin d'éviter toute accumulation de poussière.

Le fait de ne pas respecter ces consignes peut entraîner un incendie.

- Si de la poussière s'accumule sur la fiche du cordon d'alimentation, l'humidité peut endommager l'isolant.

- Si le projecteur n'est pas utilisé pendant une période prolongée, débrancher la fiche du cordon d'alimentation de la prise de courant.

Débrancher la fiche du cordon d'alimentation de la prise de courant et l'essuyer régulièrement avec un tissu sec.

Ne pas manipuler le cordon ou la fiche d'alimentation avec les mains mouillées.

Cela peut entraîner des chocs électriques.

Ne pas surcharger la prise murale.

Si l'alimentation est surchargée (par exemple, par l'utilisation de trop d'adaptateurs), cela risque de faire surchauffer le projecteur et peut entraîner un incendie.

■ LORS DE L'UTILISATION/INSTALLATION

Ne pas placer le projecteur sur des matériaux comme un tapis ou du tissu éponge.

Cela peut provoquer une surchauffe du projecteur, pouvant entraîner des brûlures, un incendie ou endommager le projecteur.

Endroits humides ou poussiéreux ou dans des endroits où le projecteur peut entrer en contact avec des fumées grasses ou de la vapeur.

L'utilisation du projecteur dans de telles conditions peut causer un incendie, des chocs électriques ou une détérioration du boîtier en plastique. Une détérioration du plastique risquerait en effet d'entraîner une chute du projecteur en cas d'installation au plafond.

Ne pas installer ce projecteur dans un endroit qui n'est pas assez résistant pour supporter le poids du projecteur ou sur une surface en pente ou instable.

Cela peut faire tomber le projecteur ou le faire basculer, ce qui peut entraîner des dommages ou des blessures.

Toute installation (tel que le support au plafond) doit être effectuée uniquement par un technicien qualifié.

Si l'installation n'est pas faite correctement, cela peut entraîner des blessures ou des accidents, comme des chocs électriques.

- Assurez-vous d'utiliser le câble avec le support de montage au plafond en tant que sécurité supplémentaire afin d'empêcher le projecteur de tomber. (Installer dans un endroit différent du support de montage au plafond.)

Ne couvrez pas le port d'arrivée d'air/la sortie d'air.

Cela risque de faire surchauffer le projecteur, et causer un incendie ou endommager le projecteur.

- Ne placez pas le projecteur dans des endroits étroits et mal ventilés.

- Ne placez pas le projecteur sur du tissu ou du papier, ces matériaux peuvent être aspirés dans l'entrée d'air.

- Faites en sorte d'avoir au moins 1 m (40") d'espace entre tout mur ou objet et le port d'échappement et au moins 50 cm (20") d'espace entre tout mur ou objet et le port d'entrée.

AVERTISSEMENT :

Ne placez pas vos mains ou d'autres objets près de la sortie d'air.

Cela peut entraîner des brûlures ou abîmer vos mains ou d'autres objets.

- De l'air chaud est expulsé par la sortie d'air. Nepas placer les mains ou le visage ou des objets incapables de supporter la chaleur près de l'orifice de sortie d'air.

Ne pas exposer vos yeux et votre peau aux faisceaux lumineux émis depuis l'objectif du projecteur lors de son utilisation.

Cela peut entraîner des brûlures ou une perte de la vue.

• Une lumière intense est émise par l'objectif du projecteur. Ne pas exposer vos yeux ou vos mains directement à cette lumière.
• Veiller particulièrement à ce que les enfants ne regardent pas dans l'objectif. En outre, éteindre le projecteur et le débrancher si vous vous en éloignez.

Ne jamais entreprendre de modification quelconque ou le démontage du projecteur.

Des hautes tensions peuvent entraîner un incendie ou des chocs électriques.

- Pour toute inspection, réglage ou réparation, s'adresser à un centre technique agréé.

Veiller à ce qu'aucun objet métallique, objet inflammable ni liquide n'entre à l'intérieur du projecteur.

Veiller à ce que le projecteur ne prenne pas l'humidité.

Cela peut entraîner un court-circuit ou une surchauffe et peut causer un incendie, un choc électrique ou endommager le projecteur.

• Ne pas placer de récipients contenant du liquide ou des objets métalliques à proximité du projecteur.
• Si du liquide entre à l'intérieur du projecteur, entrez en contact avec votre revendeur.
• Faire particulièrement attention aux enfants.

Utiliser le support au plafond indiqué par Panasonic.

Un support au plafond défectueux peut entraîner des risques de chute.

- Installer le câble de sûreté sur le support au plafond pour éviter la chute du projecteur.

ACCESSOIRES

Ne pas utiliser ou manipuler les piles de manière inappropriée, se référer à ce qui suit.

Sinon, cela peut entraîner des brûlures, les piles risquent de fuir, de surchauffer, d'exploser ou de prendre feu.

• Utiliser uniquement les piles spécifiées.
• Ne pas utiliser de piles rechargeables.
• Ne pas démonter des piles à anode sèche.
• Ne pas chauffer les piles ou ne pas les mettre dans de l'eau ou au feu.
• Veiller à ce que les bornes + et - des piles n'entrent pas en contact avec des objets métalliques tels que colliers ou épingles à cheveux.
• Ne pas ranger les piles avec des objets métalliques.
• Ranger les piles dans un sac en plastique, et ne pas les ranger à proximité d'objets métalliques.
• Lorsqu'on insère les piles, veiller à ce que les polarités (+ et -) soient bien respectées.
• Ne pas utiliser une pile neuve avec une ancienne, ni mélanger différents types de piles.
• Ne pas utiliser des piles dont le revêtement externe s'écaille ou a été retiré.

Ne pas laisser les enfants manipuler les piles.

Les avaler accidentellement peut causer des dommages physiques.

- Si une pile est ingérée, consultez immédiatement un médecin.

Si le fluide de la pile fuit, ne pas le toucher à mains nues et prendre les mesures suivantes le cas échéant.

• Si du fluide de pile touche votre peau ou un vêtement, cela peut entraîner une inflammation cutanée ou des blessures. Rincer à l'eau claire et consulter un médecin immédiatement.
• Si du fluide de pile entre en contact avec vos yeux, cela peut entraîner une perte de la vue. Dans ce cas, ne pas se frotter les yeux. Rincer à l'eau claire et consulter un médecin immédiatement.

Ne pas démonter la lampe.

Si la lampe se casse, cela risque d'entraîner des blessures.

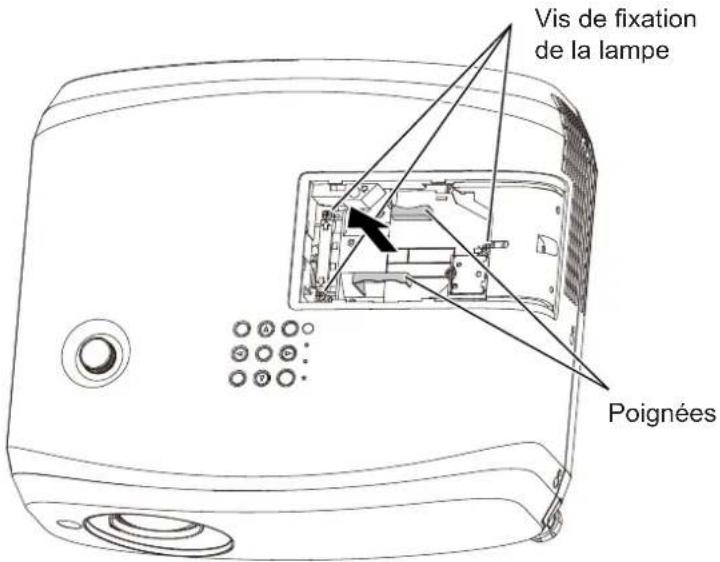

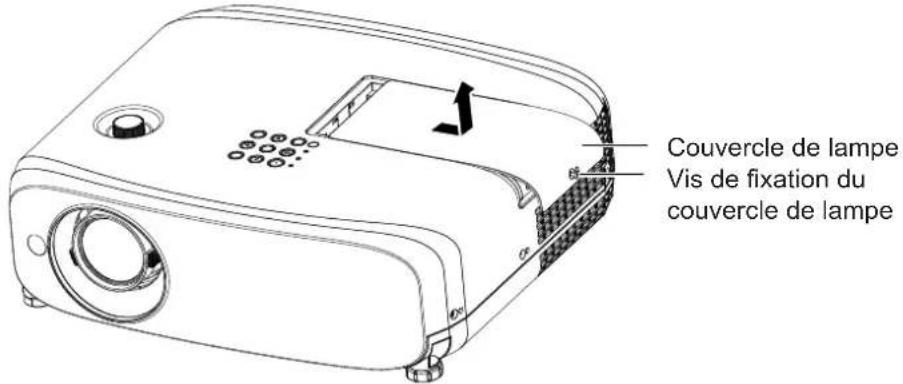

Remplacement de la lampe.

La lampe a une pression interne élevée. Si elle est manipulée incorrectement, une explosion et de graves blessures ou des accidents peuvent s'ensuivre.

• La lampe peut facilement exploser si elle est heurtée contre des objets durs ou si on la laisse tomber.
• Avant le remplacement de la lampe, veillez à couper l'alimentation et à débrancher la fiche d'alimentation de la prise murale. Il y a risque d'électrocution ou d'explosion.
• Lors du remplacement de la lampe, mettre le projecteur hors tension et laisser la lampe refroidir pendant au moins 1 heures avant de la manipuler, sinon il y a des risques de brûlures.

Ne pas utiliser le cordon d'alimentation fourni avec un autre appareil que ce projecteur.

- L'utilisation du cordon d'alimentation fourni avec d'autres appareils que ce projecteur peut entraîner un court-circuit ou une surchauffe et causer un choc électrique ou un incendie.

Retirer les piles épuisées de la télécommande au plus vite.

- Laisser les piles dans la télécommande peut entraîner la fuite du fluide des piles, une surchauffe ou l'explosion des piles.

MISE EN GARDE :

ALIMENTATION

Lors du débranchement du cordon d'alimentation, assurez-vous de tenir la prise et le connecteur d'alimentation.

Si vous tirez sur le cordon d'alimentation lui-même, il sera endommagé et cela peut causer un incendie, des courts-circuits ou des chocs électriques sérieux.

Lorsque vous n'utilisez pas le projecteur pendant une période prolongée, débranchez la fiche d'alimentation de la prise murale.

Le non-respect de cette instruction peut provoquer un incendie ou une électrocution.

Débrancher la fiche du cordon d'alimentation de la prise de courant avant d'effectuer tout nettoyage ou remplacement de l'unité.

Le non-respect de cette instruction peut provoquer une électrocution.

■ LORS DE L'UTILISATION/INSTALLATION

Ne pas placer d'autres objets lourds sur le projecteur.

Cela peut déséquilibrer le projecteur et le faire tomber, ce qui peut entraîer des dommages ou des blessures. Le projecteur sera endommagéou déormé.

Ne pas peser de tout son poids sur ce projecteur.

Vous risquez de tomber ou le projecteur peut casser ce qui peut causer des blessures.

- Veiller tout particulièrement à ce que les enfants ne se tiennent pas debout ou ne s'asseyent pas sur le projecteur.

Ne pas utiliser le projecteur dans des lieux extrêmement chauds.

Cela peut entraîner la détérioration du boîtier externe ou des composants internes ou un incendie.

- Soyez particulièrement vigilant(e) dans des lieux exposés à la lumière solaire directe ou à proximité d'un four.

Ne placez pas d'objets devant l'objectif lorsque le projecteur est utilisé.

Cela peut déclencher un incendie, endommager l'objet ou provoquer un dysfonctionnement du projecteur.

- De la lumière très forte est émise par l'objectif du projecteur.

Ne pas se tenir en face de l'objectif lorsque le projecteur est utilisé.

Cela peut endommager et brûler un vêtement.

- De la lumière très forte est émise par l'objectif du projecteur.

Débrancher toujours tous les câbles avant de déplacer le projecteur.

Le fait de déplacer le projecteur avec des câbles branchés peut endommager les câbles, ce qui pourrait causer un incendie ou des chocs électriques.

Lorsque vous montez le projecteur au plafond, faites attention à ne pas faire entrer en contacte les visses de montage et le cordon d'alimentation avec des parties métalliques dans le plafond.

Le contact avec des parties métalliques du plafond peut causer des chocs électriques.

Ne jamais brancher un casque et des écouteurs dans la borne .

Une pression sonore trop élevée exercée par des écouteurs et des casques peut entraîner une perte auditive.

ACCESSOIRES

Ne pas utiliser l'ancienne lampe.

Cela risque d'entraîner une explosion de la lampe.

Si la lampe s'est cassée, ventiler immédiatement la pièce. Ne pas toucher ni approcher le visage des morceaux cassés.

Le non respect de cette consigne peut entraîner l'absorption du gaz par l'utilisateur. Ce gaz se dégage lorsque la lampe est cassée et il contient presque autant de mercure qu'une lampe fluorescente, de plus les morceaux cassés peuvent provoquer des blessures.

• Si vous pensez avoir inhalé du gaz ou que du gaz a pénétré dans votre bouche ou dans vos yeux, contactez un médecin immédiatement.
• S'adresser au revendeur pour le remplacement de la lampe et l'inspection de l'intérieur du projecteur.

Lorsque vous n'utilisez pas le projecteur pendant une période assez longue, enlevez les piles de la télécommande.

Si vous ne respectez pas cette consigne, les piles risqueront de fuir, de surchauffer, de prendre feu ou d'exploser, et cela pourrait provoquer un incendie ou une contamination de la zone environnante.

ENTRETIEN

Demandez à votre revendeur de nettoyer l'intérieur du projecteur une fois par an.

Une utilisation ininterrompue alors que de la poussière se trouve accumulée à l'intérieur du projecteur pourrait provoquer un incendie.

- Demandez à votre revendeur le tarif du nettoyage.

Pour retirer les piles

1. Appuyer sur le guide et soulever le couvercle. 2. Retirer les piles.

- Windows, Windows Vista et Internet Explorer sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et dans d'autres pays.

• Mac, Mac OS, OS X et Safari sont des marques d'Apple Inc. déposées aux États-Unis et dans d'autres pays.

- HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

- PJLink™ est une marque commerciale ou une marque commerciale en attente d'enregistrement au Japon, aux États-Unis et dans d'autres pays et régions.

- RoomView, Crestron RoomView sont des marques commerciales déposées de Crestron Electronics, Inc. Crestron Connected™ et Fusion RV sont des marques commerciales de Crestron Electronics, Inc.

- Adobe, Adobe Flash Player et Adobe Reader sont des marques commerciales ou des marques commerciales déposées d'Adobe Systems Inc. aux États-Unis et/ou dans d'autres pays.

- Certaines polices utilisées dans le menu à l'écran sont des caractères à matrices de points de Ricoh, qui sont fabriqués et vendus par Ricoh Company, Ltd.

- Les autres noms, noms d'entreprises ou noms de produits utilisés dans ce manuel d'utilisation sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Veuillez noter que le manuel d'utilisation ne contient pas les symboles ^® et ^TM .

■Informations logicielles concernant ce produit

Ce produit inclut les logiciels suivants :

(1) Le logiciel développé indépendamment par ou pour Panasonic Corporation
(2) Le logiciel détenu par des tiers et sous licence à Panasonic Corporation
(3) Le logiciel sous licence de GNU GENERAL PUBLIC LICENSE Version2.0 (GPL V2.0)
(4) Le logiciel sous licence de GNU LESSER GENERAL PUBLIC LICENSE Version2.1 (LGPL V2.1)
(5) Un logiciel de la source ouverte qui n'est pas sous licence de GPL V2.0 et LGPL V2.1

Le logiciel classé comme (3) \~ (5), la licence est disponible en conformité avec la licence publique générale GNU et la licence publique moins générale GNU respectivement, il est distribué dans l'espoir qu'il sera utile, mais sans aucune garantie, sans même la garantie implicite de la commercialisation ou d'adéquation à un usage particulier. En ce qui concerne les termes et conditions, veuillez se référer à la licence du logiciel du CD-ROM fourni.

Si vous souhaitez poser des questions relatives au logiciel, veuillez contacter ([e-mail]) par courriel électronique.

■Illustrations de ce manuel d'utilisation

• Notez que les illustrations du projecteur et des écrans peuvent être différentes de celles que vous voyez réellement.
• Les images de ce manuel sont des illustrations du PT-VX600, d'autres modèles ont leurs propres caractéristiques, et peuvent s'avérer différents.

■Références aux pages

- Dans ce manuel d'utilisation, les références aux pages sont indiquées comme suit : (→ page 00).

■Terminologie

- Dans ce manuel d'utilisation, l'accessoire « Télécommande sans fil » est indiquée ici par « Télécommande ».

Fonctions du projecteur

Étapes rapides

Excellente performance de base

▶ Le système optique unique, le système d'affaiblissement de la lampe et la fonction DAYLIGHT VIEW vous permettent de projeter une image de bonne qualité, même dans une pièce lumineuse.
▶ Il y a de nombreuses fonctions utiles telles que la conception compacte pour une portabilité et une interface d'entrée multiple, etc..

Configuration facile

▶ Le zoom optique 1,6 x et le décalage d'objectif permettent une configuration plus flexible du projecteur.
Les fonctions de CORRECTION DE TRAPÈZE, CORRECTION DES ANGLES et CORRECTION COURBE vous permettent de facilement corriger la distorsion de l'image dans divers endroits.

Entretien facile

Le nouveau système de commande de la lampe et le filtre à longue durée de vie ont considérablement amélioré le temps recommandé pour remplacer la lampe et le filtre, de sorte que vous pouvez réduire le coût d'entretien.

[Référence]

• Lampe : 5 000 heures ([PUISSANCE DE LA LAMPE] est réglé sur [NORMAL]) 7 000 heures ([PUISSANCE DE LA LAMPE] est réglé sur [ECO])
  •Filtre : 7 000 heures
  * Cette durée représente uniquement l'objectif de remplacement et non la durée de la garantie.

Pour plus de détails, consultez les pages correspondantes.

1. Configurer votre projecteur. (→ page 24)

1. Branchez des périphériques externes. (→ page 29)

1. Branchement du cordon d'alimentation. (→ page 33)

1. Mise sous tension. (→ page 34)

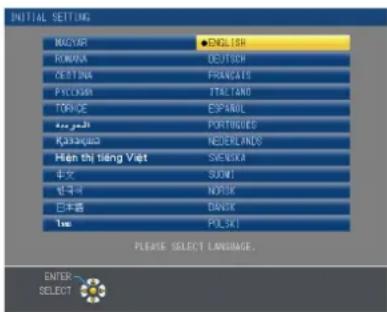

1. Réglages initiaux. (→ page 34) • Exécutez cette étape lors de la première mise sous tension après l'achat du projecteur.

1. Sélection du signal d'entrée. (→ page 37)

1. Régler l'image. (→ page 37)

Avis important concernant la sécurité ! ...2

Chapitre 1 Préparatifs

Précautions d'utilisation....12

Précautions lors du transport 12

Précautions lors de l'installation 12

Sécurité 13

Précautions lors de l'utilisation .... 14

Mise au rebut....14

Accessoires 15

Contenu du CD-ROM fourni....16

Accessoires en option 16

Présentation de votre projecteur....17

Télécommande....17

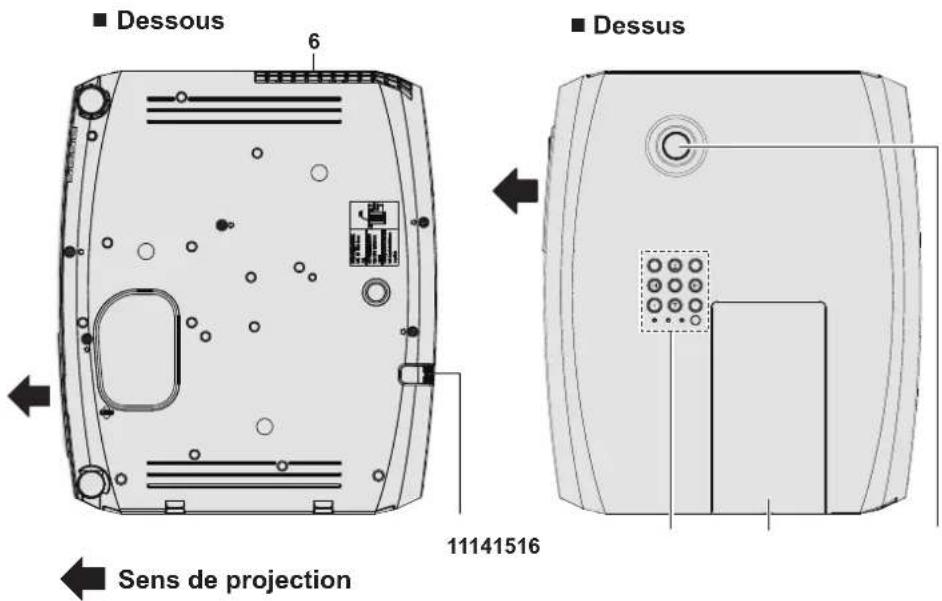

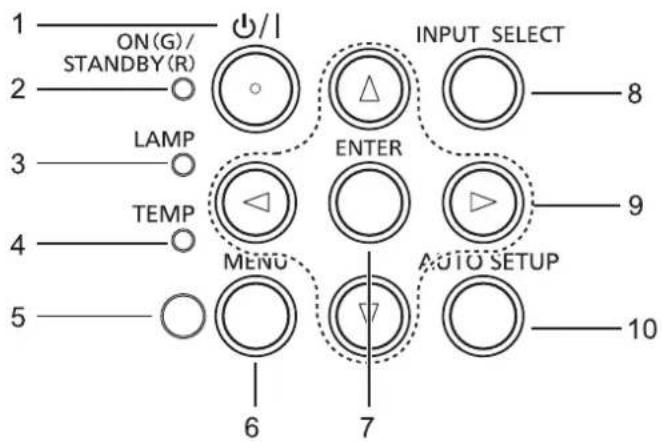

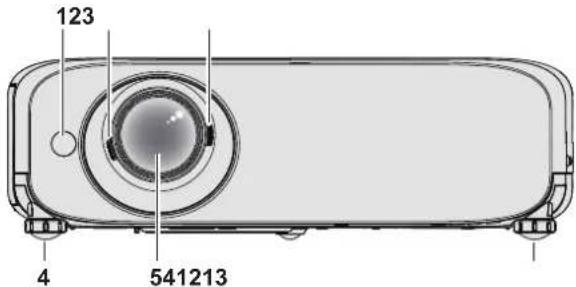

Boîtier du projecteur....18

Préparation de la télécommande ...... 21

Insérer et retirer les piles....21

Lors de l'utilisation du système avec plusieurs projecteurs....21

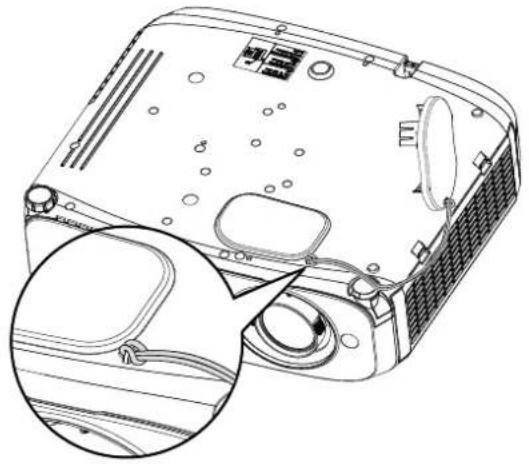

Fixation du capuchon de l'objectif 22

Chapitre 2 Démarrage

Installation....24

Mode d'installation....24

Pièces de suspension au plafond (en option) ..... 24

Taille de l'écran et distance de projection....25

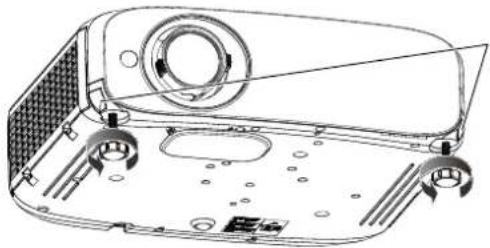

Réglage des pieds réglables 27

Réglage de la position à l'aide de la fonction de décalage d'objectif vertical......27

Connexion....29

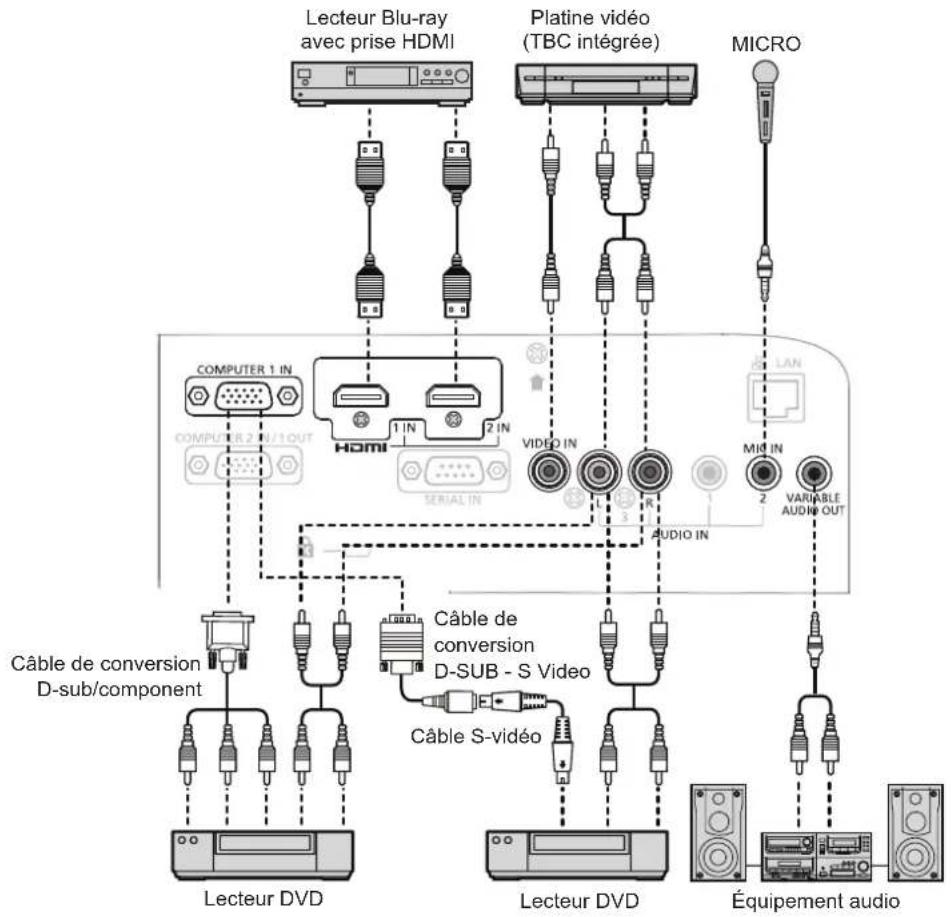

Avant la connexion 29

Exemple de branchement : Équipement AV ...... 30

Exemple de branchement : Ordinateurs......31

Chapitre 3 Opérations de base

Mise sous/hors tension du projecteur....33

Branchement du cordon d'alimentation....33

Voyant d'alimentation 33

Allumage du projecteur 34

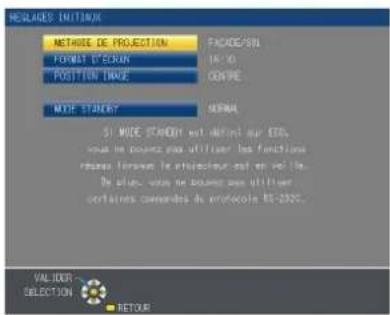

Lorsque l'écran des réglages initiaux s'affiche ..... 34

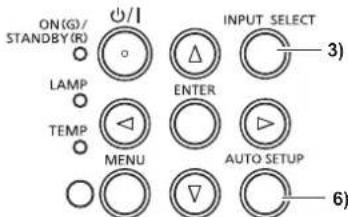

Faire des réglages et des sélections....35

Arrêt du projecteur.... 36

Fonction Arrêt immédiat 36

Projection 37

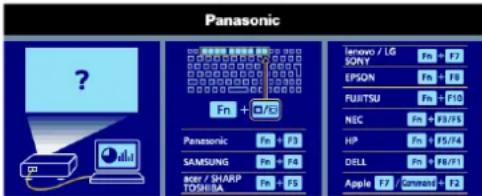

Sélection du signal d'entrée 37

Ajustement de l'état de l'image....37

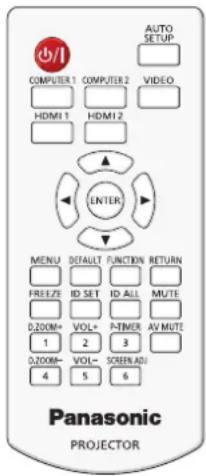

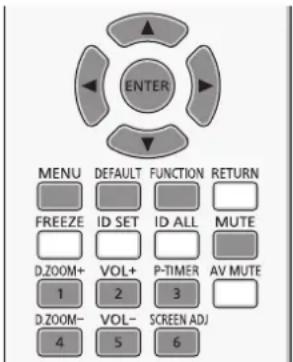

Opérations de base à l'aide de la télécommande....38

Utilisation de la fonction

RÉGLAGE AUTOMATIQUE 38

Utilisation de la touche SCREEN ADJ....38

Commande du volume du haut-parleur....39

Utilisation de la touche FUNCTION....39

Commutation du signal d'entrée....39

Utilisation de la fonction ZOOM NUMERIQUE.....40

Utilisation de la fonction GEL D'IMAGE ...... 40

Utilisation de la fonction

ARRET TEMPORAIRE AV 41

Utilisation de la fonction

MINUTEUR PRESENTATION 41

Utilisation de la fonction SUPP. SON 41

Réglage du numéro ID de la télécommande.....41

Chapitre 4 Réglages

Navigation dans le menu 44

Navigation dans le menu....44

Réinitialisation des valeurs

d'ajustement aux réglages d'usine 45

Menu principal 45

Sous-menu 45

Menu [IMAGE]......48

[MODE IMAGE] 48

[CONTRASTE] 48

[LUMINOSITÉ] 48

[COULEUR]......49

[TEINTE]......49

[DÉTAIL] 49

[TEMPÉRATURE DE COULEUR]......49

[EFFET IRIS] 50

[MENU AVANÇÉ]....50

[DAYLIGHT VIEW]......50

[DIGITAL CINEMA REALITY]....51

[RÉDUCTION DE BRUIT] 51

[SYSTÈME-TV] 51

[RGB / YPB PR] / [RGB / YCB CR] 51

Menu [POSITION]....53

[COR. DE TRAPÈZE AUTO] 53

[RÉGLAGE DE L'ÉCRAN]

(Pour PT-VW530 et PT-VX600)....53

[RÉGLAGE DE L'ÉCRAN] (Pour PT-VZ570) .....55

[DÉCALAGE]....58

[RÉGLAGE D'HORLOGE]....59

[RÉGLAGE DE PHASE]....59

[SURBALAYAGE] 59

[ASPECT] 59

[VERROU TRAME].... 60

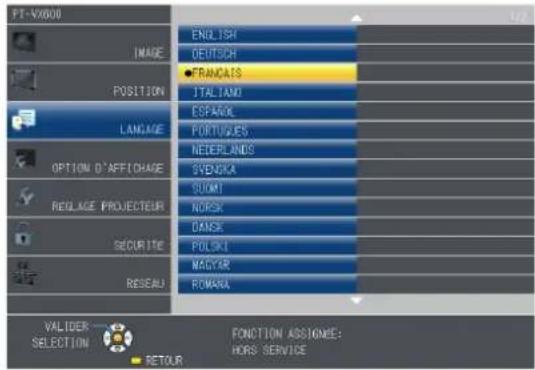

Menu [LANGUAGE]......61

[LANGUAGE]....61

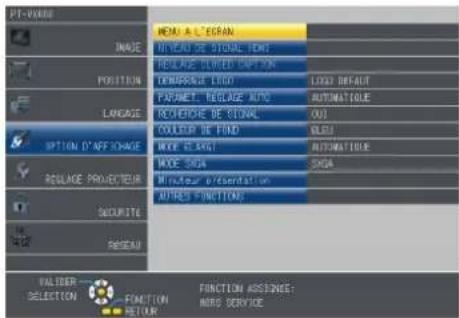

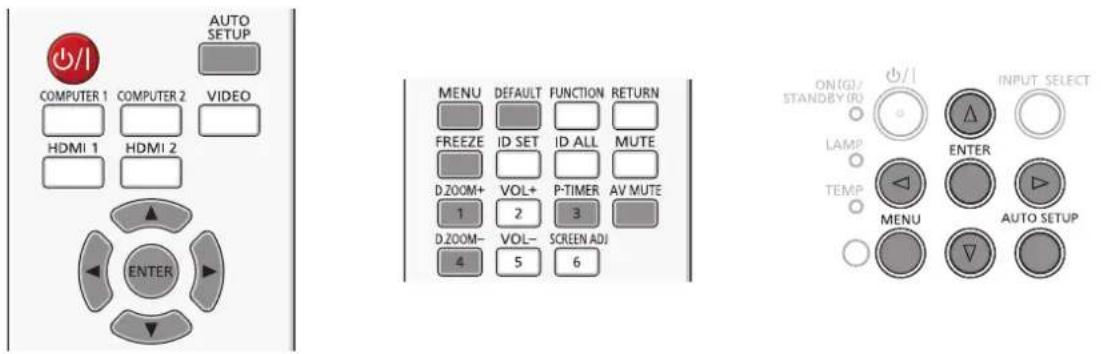

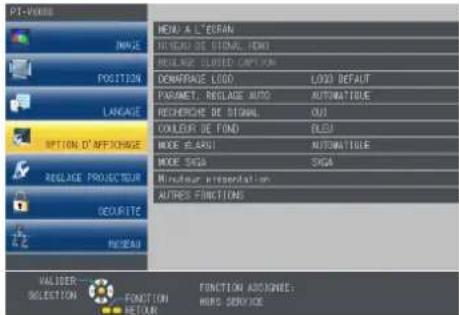

Menu [OPTION D'AFFICHAGE] 62

[MENU A L'ÉCRAN]....62

[NIVEAU DE SIGNAL HDMI]......63

[RÉGLAGE CLOSED CAPTION] (Uniquement pour l'entrée NTSC, 480i YC B C R )......63

[RÉGLAGE IMAGE] 64

[DÉMARRAGE LOGO]......65

[PARAMET. RÉGLAGE AUTO]......65

[RECHERCHE DE SIGNAL] 65

[COULEUR DE FOND]......65

[MODE ÉLARGI] 66

[MODE SXGA]....66

[MINUTEUR PRÉSENTATION]......66

[AUTRES FONCTIONS]......67

Menu [RÉGLAGE PROJECTEUR] 68

[ÉTAT]......68

[RÉGLAGE ENTRÉE COMPUTER1]......68

[SÉLECTION COMPUTER2] 68

[NUMÉRO DU PROJECTEUR]......69

[DEMARRAGE INITIAL]....69

[MÉTHODE DE PROJECTION] 69

[PUISSANCE DE LA LAMPE] 70

[GESTION ECOLOGIQUE]....70

[EMULATION]....71

[FONCTION DU BOUTON]....71

[REGLAGE AUDIO]....72

[MIRE DE TEST] 73

[COMPTEUR DU FILTRE].... 74

[INITIALISER TOUT]....74

Menu [SÉCURITÉ]....75

[MOT DE PASSE]....75

[CHANGE MOT DE PASSE] 75

[AFFICHAGE DU TEXTE]....76

[CHANGEMENT DE TEXTE] 76

[VERROUILLAGE MENU]....76

[MOT DE PASSE VERROU. MENU]....76

[VERROUILLAGE TOUCHES]....77

Menu [RÉSEAU]....78

[LAN CÂBLÉ]....78

[CHANGEMENT DE NOM].... 78

[CONTRÔLE RÉSEAU]....79

[AMX D.D.] 79

[Crestron Connected(TM)]....79

[ÉTAT]....79

[INITIALISE] 79

Connexions du réseau 80

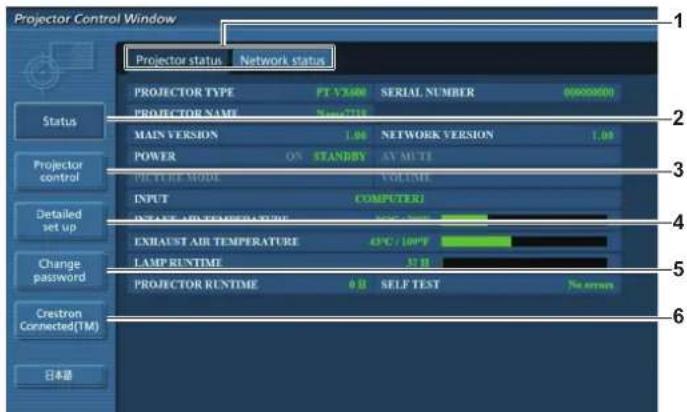

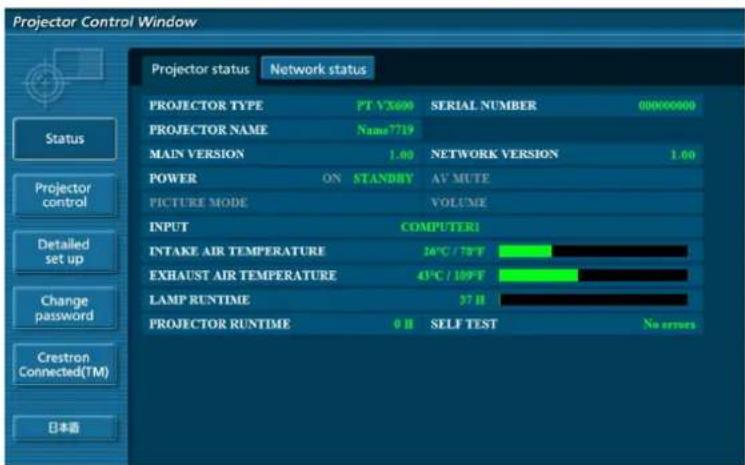

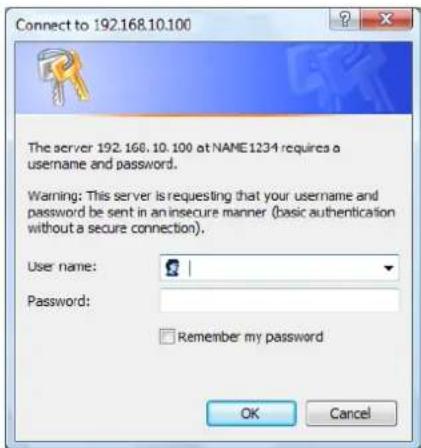

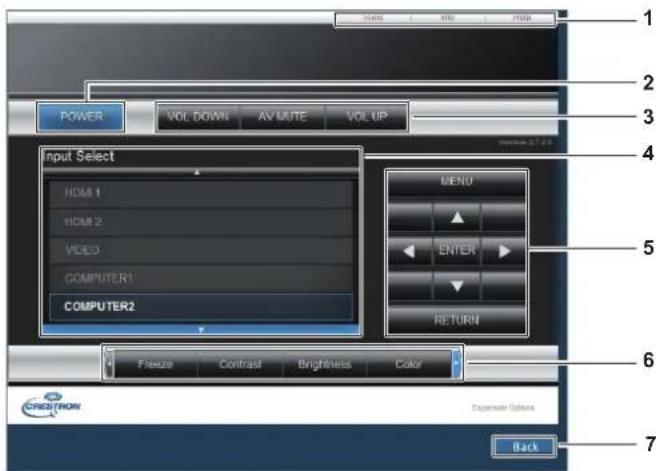

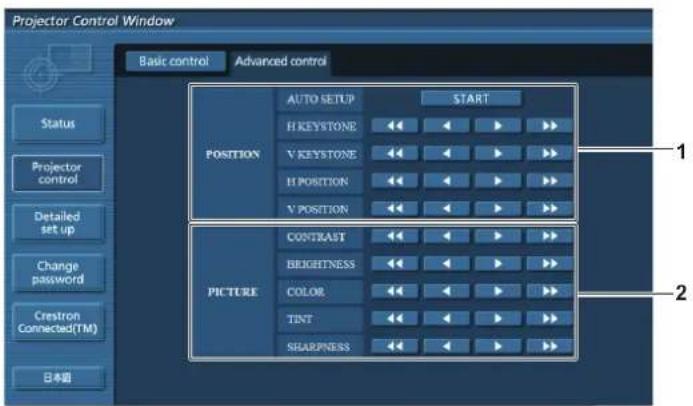

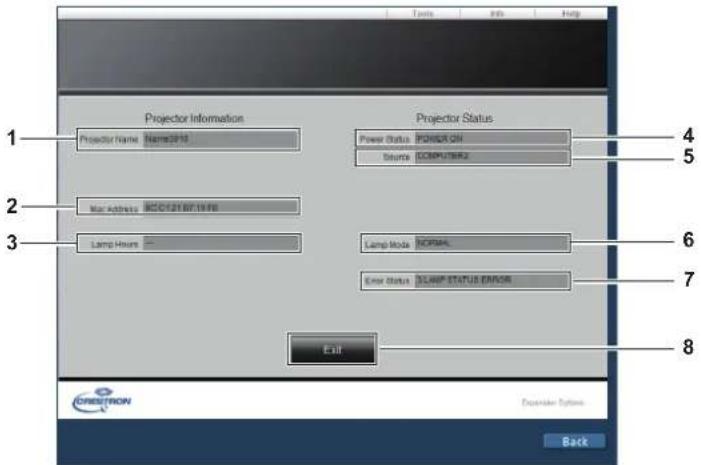

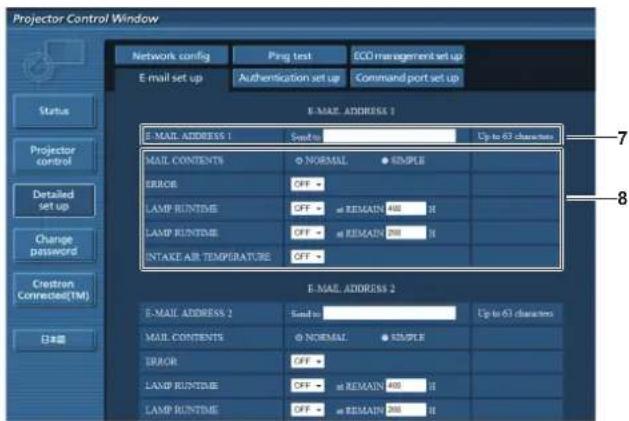

Accès par le navigateur Web 81

Chapitre 5 Entretien

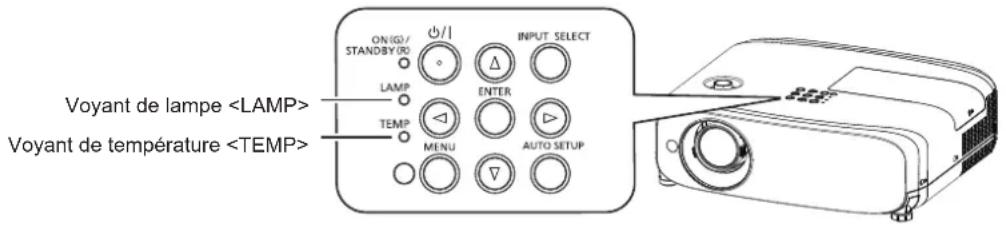

Voyants de lampe et de température....96

Quand un voyant s'allume....96

Entretien/Remplacement 97

Avant d'exécuter l'entretien/le remplacement.....97

Entretien 97

Remplacement de l'unité....97

Dépannage 101

Chapitre 6 Annexe

Informations techniques....103

Protocole PJLink 103

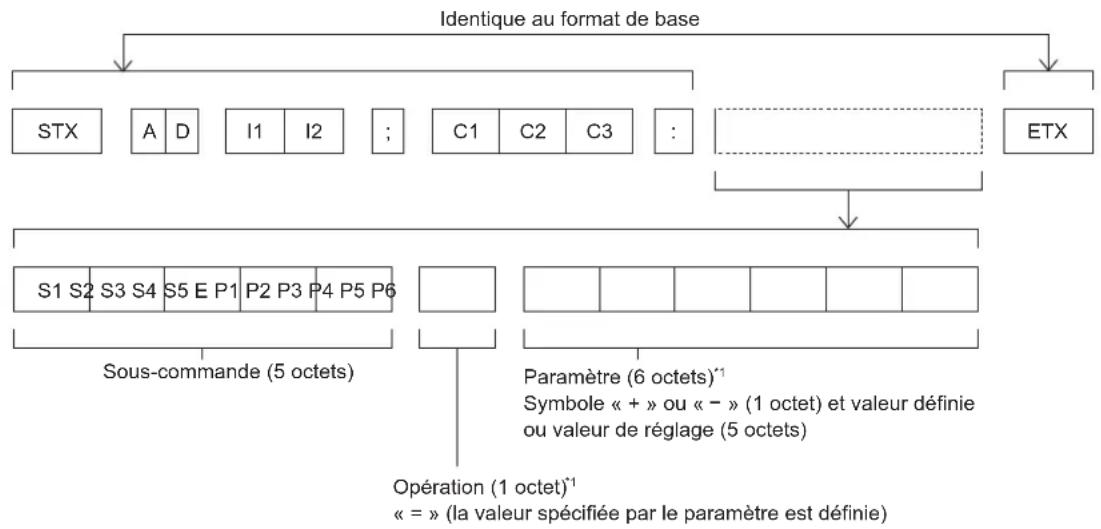

Commandes de contrôle via le réseau local ..... 104

Borne 106

Opérations [MOT DE PASSE VERROU. MENU] 108

Liste des signaux compatibles 109

Spécifications 111

Dimensions 113

Protections du support de montage au plafond.114

Index 115

Chapitre 1 Préparatifs

Ce chapitre décrit ce que vous devez savoir ou contrôler avant d'utiliser le projecteur.

Précautions d'utilisation

Précautions lors du transport

• Lors du transport du projecteur, le tenir fermement par le dessous et éviter de le soumettre à des vibrations ou des impacts trop forts. Cela peut endommager les éléments internes de l'appareil et causer des dysfonctionnements.
• Ne pas transporter le projecteur avec les pieds réglables sortis. Cela peut endommager les pieds réglables.

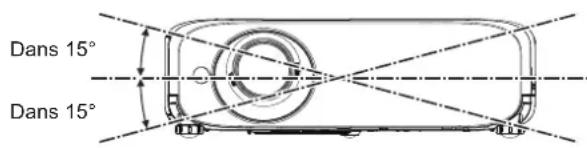

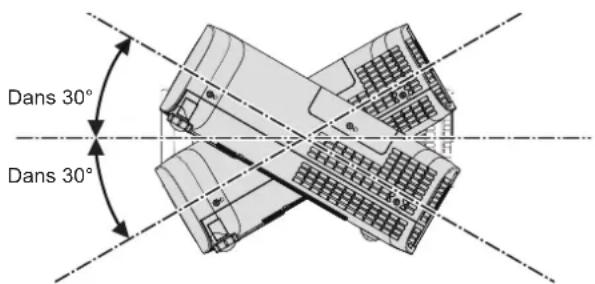

Précautions lors de l'installation

■Ne pas utiliser le projecteur en extérieur.

- Le projecteur est prévue exclusivement pour une utilisation en intérieur.

■Ne pas installer le projecteur dans les lieux suivants.

• Lieux sujets aux vibrations et aux impacts comme une voiture ou tout autre véhicule : Cela peut endommager les éléments internes de l'appareil et causer des dysfonctionnements.
• À proximité de l'échappement d'un climatiseur : en fonction des conditions d'utilisation, l'écran peut, en de rares cas, osciller à cause de l'air chaud sortant du port d'échappement d'air, ou de l'air chaud ou refroidi provenant d'un climatiseur. Veillez à ce que l'échappement du projecteur ou d'un autre appareil, ou l'air d'un climatiseur, ne soit pas dirigé directement vers le projecteur.
• Dans des endroits subissant de grandes fluctuations de température, par exemple à proximité de sources de lumière (lampes de studio) : cela peut réduire la durée de vie de la lampe ou provoquer des déformations du boîtier externe en raison de la chaleur, ce qui risque d'entraîner des dysfonctionnements.

La température ambiante d'utilisation du projecteur doit être comprise entre 0 °C (32 °F) et 40 °C (104 °F) lorsque vous utilisez celui-ci à une altitude inférieure à 1 200 m (3 937') au-dessus du niveau de la mer, et entre 0 °C (32 °F) et 30 °C (86 °F) lorsque vous utilisez celui-ci à haute altitude (comprise entre 1 200 m (3 937') et 2 700 m (8 858') au-dessus du niveau de la mer).

*1 Lorsque la température de l'environnement de fonctionnement du projecteur est entre 35°C (95°F) et 40°C (104°F), le mode de lampe changera automatiquement à [ECO].

- À proximité de lignes électriques à haute tension ou de moteurs : Cela peut interférer avec l'utilisation du projecteur.

■ Faites appel à un technicien spécialisé pour installer le produit en plafond.

Cette opération nécessite une suspension fournie en option. Assurez-vous d'utiliser le support de montage projecteur avec le support de montage au plafond pour des plafonds élevés ou des plafonds bas.

N° de modèle :

① ET-PKL100H (pour plafond élevé), ET-PKV400B (Support de montage projecteur)
② ET-PKL100S (pour plafond bas), ET-PKV400B (Support de montage projecteur)

■Réglage de la mise au point

L'objectif de projection est affecté thermiquement par la lumière de la lampe, ce qui rend la mise au point instable juste après la mise sous tension du projecteur. Il est conseillé de projeter les images en continu pendant au moins 30 minutes avant de régler le foyer.

■ Ne pas installer le projecteur à une altitude supérieure à 2 700 m (8 858') au-dessus du niveau de la mer.

Ne pas respecter cette consigne peut raccourcir la durée de vie des éléments internes et causer des dysfonctionnements.

■ Ne pas incliner le projecteur et ne pas le placer sur l'un de ses côtés.

Ne pas incliner le corps du projecteur de plus d'environ ±30 degrés par rapport à la verticale ou de ±15 degrés par rapport à l'horizontale. Une inclinaison excessive peut réduire la durée de vie des composants.

■Précautions lors de l'installation des projecteurs

• N'empilez pas les projecteurs.
- N'utilisez pas le projecteur en le soutenant par le dessus.
- N'obstruez pas les orifices de ventilation (entrée et sortie) du projecteur.
- Évitez que l'air chaud et froid des systèmes de climatisation ne souffle directement sur les orifices de ventilation (entrée et sortie) du projecteur.

• Selon l'endroit où le projecteur est utilisé, l'air chauffé d'un orifice d'échappement ou l'air chaud ou froid d'un climatiseur peut créer un effet chatoyant sur l'écran. Evitez l'utilisation dans des endroits où l'air d'échappement ou des courants d'air de projecteur, d'autres appareils et de climatiseurs passent entre le projecteur et l'écran.
• Ne pas installer le projecteur dans un espace confiné. Si vous placez le projecteur dans un espace confiné, vous devez ajouter une ventilation et/ou un système de climatisation. La chaleur évacuée peut s'accumuler si la ventilation est insuffisante et déclencher le circuit de protection du projecteur.

Sécurité

Respectez les mesures de sécurité lors de l'utilisation du projecteur pour prévenir les éventuels incidents suivants.

• Fuite d'informations personnelles via ce produit.
• Utilisation non autorisée de ce produit par un tiers malveillant.
  -Prise de contrôle ou arrêt de ce produit par un tiers malveillant.

Consignes de sécurité (→ pages 75, 90)

• Attribuez un mot de passe aussi difficile à deviner que possible.

• Modifiez fréquemment votre mot de passe.

• Panasonic ou ses entreprises affiliées ne vous demanderont jamais votre mot de passe. Ne révélez jamais votre mot de passe si vous recevez une telle demande.

• Le réseau de connexion doit être sécurisé par un pare-feu et autres.
• Définissez un mot de passe pour la commande par Web et limitez le nombre des utilisateurs pouvant se connecter.

Précautions lors de l'utilisation

■Comment obtenir la meilleure qualité d'image

- Afin d'obtenir une belle image dans un contraste élevé, préparez un environnement approprié. Fermez les rideaux ou les volets des fenêtres et éteignez toutes les lumières à proximité de l'écran afin d'empêcher la lumière extérieure ou la lumière des lampes intérieures de briller sur l'écran.

■ Ne pas toucher la surface de l'objectif du projecteur à main nue.

Si la surface de l'objectif présente des traces de doigt ou autres, celles-ci sont agrandies et projetées à l'écran. Fixez le capuchon d'objectif fourni à l'objectif de projection quand vous n'utilisez pas le projecteur.

Dalle LCD

L'écran LCD est fabriqué à l'aide d'une technologie de très haute précision. Veuillez noter que dans de rares cas, des pixels de haute précision peuvent ne pas s'allumer ou au contraire rester allumés en permanence. Ce genre de phénomène n'est pas un signe de dysfonctionnement. Si des images fixes sont projetées pendant une période prolongée, une image résiduelle peut demeurer sur l'écran LCD. Notez que cette image résiduelle risque de ne jamais disparaître.

■ Pièces optiques

Lorsque la température ambiante d'utilisation est élevée ou dans des environnements présentant beaucoup de poussière, de fumée de cigarette, etc., le cycle de remplacement de l'écran LCD, des plaques polarisantes et d'autres pièces optiques risque d'être plus court, même s'ils sont utilisés pendant moins d'un an. Pour plus de détails, consultez votre revendeur.

■ Ne déplacez pas le projecteur et ne le soumettez pas à des vibrations ou à des chocs pendant son fonctionnement.

Ne pas suivre cette précaution peut abréger la durée de vie du moteur intégré.

Lampe

La source de lumière du projecteur est une lampe au mercure sous haute pression.

Une lampe au mercure sous haute pression présente les caractéristiques suivantes.

• La luminance de la lampe se réduit selon la durée d'utilisation.
• Certains sons forts peuvent faire éclater la lampe ou sa durée de vie peut se réduire en raison de chocs, d'ébréchures ou d'une dégradation provoquée par sa durée d'exécution cumulée.
• La durée de vie de la lampe varie considérablement en fonction des différences individuelles et des conditions d'utilisation. En particulier, l'utilisation continue pendant au moins 12 heures et la mise sous tension et hors tension fréquente de l'alimentation détériorent tout particulièrement la lampe et affectent sa durée de vie.
• Dans de rares situations, la lampe peut exploser rapidement après la projection.
• Le risque d'explosion augmente si la lampe est utilisée au-delà de son cycle de remplacement. Assurez-vous de remplacer la lampe systématiquement. (« Quand remplacer la lampe » (⇨ page 99), « Remplacement de la lampe » (⇨ page 99))
• Si la lampe explose, le gaz contenu dans la lampe se libère sous forme de fumée.
• Il est recommandé de stocker des lampes de remplacement en cas de nécessité.

■Branchement de l'ordinateur et des périphériques externes

Pour raccorder un ordinateur ou un périphérique externe, lisez attentivement ce manuel concernant l'utilisation des cordons d'alimentation et des câbles blindés.

Mise au rebut

Pour mettre ce produit au rebut, renseignez-vous auprès des autorités locales ou de votre revendeur pour connaître les méthodes de mise au rebut appropriées.

La lampe contient du mercure. Lorsque vous devez jeter des lampes usagées, contactez vos autorités locales ou votre revendeur pour connaître les méthodes de mise au rebut appropriées.

Accessoires

Vérifiez que tous les accessoires ci-dessous sont inclus avec votre projecteur. Les chiffres entre < > indiquent le nombre d'accessoires.

Télécommande sans fil <1> (N2QAYA000088)

Cordon secteur (TXFSX02UXRZ)

(TXFSX02UYAZ)

(TXFSX02UFEZ)

Câble de signal RGB <1> (K1HY15YY0012)

CD ROM <1> (TXFQB02VLLZ)

Piles AAA/R03 ou AAA/LR03 <2> (pour la télécommande)

Cordon <1> (pour le capuchon d'objectif) (6103504711)

Capuchon d'objectif <1> (Fixé au projecteur au moment de l'achat)

(TKKL5573) (TKKL5577) (Pour le PT-VZ570) (Pour le PT-VW530 et PT-VX600)

(TKKL5577) (Pour le PT-VW530 et PT-VX600)

Attention

• Après avoir déballé le projecteur, jetez le capuchon du cordon d'alimentation et le matériau d'emballage de manière appropriée.
• N'utilisez pas le cordon d'alimentation fourni pour des périphériques autres que ce projecteur.
• En cas de perte d'accessoires, consultez votre revendeur.
• Entreposez les petites pièces de manière appropriée et gardez-les à distance des jeunes enfants.

Remarque

• Le type et le numéro du cordon secteur dépendent du pays dans lequel vous avez acheté le produit.
• Les numéros de modèle des accessoires peuvent être modifiés sans préavis.

Contenu du CD-ROM fourni

Le CD-ROM fourni contient les éléments suivants.

Instructions/liste (PDF)	Manuel d'utilisation - Manuel des fonctions
	Manuel d'utilisation - Multi Projector Monitoring & Control Software
	Manuel d'utilisation - Logo Transfer Software
	Liste des modèles de projecteurs compatibles	C'est la liste des projecteurs compatibles avec le logiciel du CD-ROM ainsi que les restrictions qui s'appliquent.
	Licence du logiciel	Les licences de logiciels de source ouverte utilisées dans ce projecteur sont inclues dans les fichiers PDF.
Logiciel	Multi Projector Monitoring & Control Software (Windows)	Ce logiciel permet de surveiller et de commander plusieurs projecteurs connectés au réseau local.
	Logo Transfer Software (Windows)	Grâce à ce logiciel il est possible de transférer des images originales, comme des logos d'entreprise, afin de les afficher lorsque la projection commence sur le projecteur.

Accessoires en option

Options N° de modèle
Suspension de plafond	ET-PKL100H (pour plafond élevé)ET-PKL100S (pour plafond bas)ET-PKV400B (Support de montage projecteur)
Lampe de rechange ET-LAV400
Filtre de rechange ET-RFV400
Câble de conversion D-SUB - S Video ET-ADSV

Remarque

- Les numéros de modèle des accessoires en option peuvent être modifiés sans préavis.

Présentation de votre projecteur

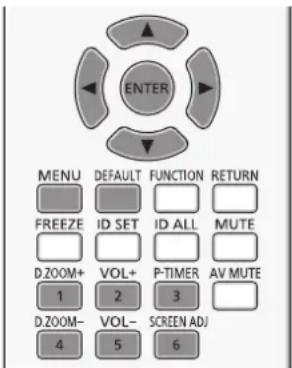

Télécommande

1 Touche d'alimentation <∅/|> Règle le projecteur à l'état où le projecteur est éteint (mode de veille). Lance également la projection lorsque le projecteur est hors tension (mode de veille).

2 Touche Change au signal du COMPUTER1 pour la projection.

3 Touche Change au signal du COMPUTER2 pour la projection.

4 Touche Change au signal de HDMI1 pour la projection.

5 Touche Change au signal de HDMI2 pour la projection.

6 Touche /touches ▲▼◀▶ Navigation dans les menus.

7 Touche

Affiche ou masque le menu principal. (→ page 44)

8 Touche Restaure le réglage par défaut du contenu du sous-menu. (→ page 45)

9 Touche Suspend l'image projetée et coupe le son temporairement. (→ page 40)

10 Touche Spécifie le numéro ID de la télécommande à utiliser pour un système ayant recours à plusieurs projecteurs. (→ page 41)

11 Touches numérotées Agissent en tant que touches numérotées. Utilisez ces touches pour définir les codes de télécommande ou pour saisir le mot de passe.

12 Transmetteur du signal de télécommande

13 Touche Ajuste automatiquement la position de l'image projetée. (→ page 38)

14 Touche

15 Touche Revient au menu précédent ou annule la configuration.

16 Touche Assigne une opération fréquemment utilisée à une touche de raccourci. (→ page 39)

17 Touche Permet de couper le son. (→ page 41)

18 Touche Permet de commander simultanément tous les projecteurs avec une télécommande dans le cas d'un système utilisant plusieurs projecteurs. (→ page 41)

19 Touche Permet de désactiver temporairement le son et la vidéo. (→ page 41)

20 Touches Agrandit et réduit les images. (→ page 40)

21 Touches Règle le volume du haut-parleur intégré ou de la sortie audio.

22 Touche Actionne la fonction MINUTEUR PRÉSENTATION. (→ page 41)

23 Touche Vous pouvez corriger différents types de distorsion dans l'image projetée. (→ page 38)

Attention

• Ne pas faire tomber la télécommande.
  -Éviter le contact avec des liquides.
• Ne jamais tenter de modifier ou de démonter la télécommande.
• Veuillez observer les informations suivantes qui sont indiquées au dos de la télécommande (Voyez l'illustration à droite).
• Ne pas utiliser d'ancienne et de nouvelle pile ensemble.
• Utiliser uniquement les piles spécifiées.
• Lorsqu'on insère les piles, veiller à ce que les polarités (+ et -) soient bien respectées.
• En outre, veuillez lire les informations relatives aux piles dans la partie « Avis important concernant la sécurité ! ».
  1.Do not use old battery with new one. 2.Do not use batteries other than the type specified.
  3.Be sure the batteries are inserted properly.

CAUTION

Remarque

• Vous pouvez utiliser la télécommande à une distance d'environ 7 m (22'11-5/8") si vous la pointez directement sur le récepteur du signal de télécommande. La télécommande peut fonctionner jusqu'à des angles de ± 30° verticalement et ± 30° horizontalement, cependant la plage de commande effective peut être réduite.
• La présence d'obstacles entre la télécommande et le récepteur du signal de télécommande risque d'entraver le bon fonctionnement de la télécommande.
• Vous pouvez commander le projecteur en reflétant le signal de la télécommande sur l'écran. La portée d'utilisation peut varier à cause de la perte de lumière due aux propriétés de l'écran.
• Lorsque le récepteur du signal de télécommande est éclairé par une lumière fluorescente ou une autre source de lumière forte, le projecteur peut devenir inactif. Placez le projecteur aussi loin de la source de lumière que possible.

Boîtier du projecteur

■ Avant

Côté

Ne placez pas vos mains ou d'autres objets à proximité du port d'échappement d'air.

• Gardez vos mains et votre visage éloignés.
• Ne glissez pas vos doigts à l'intérieur.
• Gardez les objets sensibles à la chaleur éloignés.

L'air chaud qui sort du port d'échappement d'air peut entraîner des brûlures, des blessures ou des déformations.

1 Récepteur du signal de la télécommande
2 Bague de foyer Règle le foyer.
3 Bague de zoom Règle le zoom.
4 Pieds réglables Règle l'angle de projection.
5 Objectif de projection
6 Port d'échappement d'air
7 Haut-parleur

8 Borne
Branche le cordon d'alimentation fourni.
9 Fente de sécurité
Cette fente de sécurité est compatible avec les câbles de sécurité Kensington.
10 Bornes de connexion (→ page 20)
11 Port pour crochet antivol Permet de fixer un câble de prévention antivol, etc.
12 Couvercle de filtre à air Le filtre à air est à l'intérieur.
13 Port d'entrée d'air

14 Panneau de commande et voyants

15 Couvercle de lampe La lampe est à l'intérieur.

16 Bouton de réglage de décalage d'objectif vertical Règle la position verticale de l'image projetée.

Attention

- N'obstruez pas les orifices de ventilation (entrée et sortie) du projecteur.

■Panneau de commande et voyants

1 Touche d'alimentation <∅/|> Règle le projecteur à l'état où le projecteur est éteint (mode de veille). Lance également la projection lorsque le projecteur est hors tension (mode de veille).
2 Voyant d'alimentation Affiche l'état de l'alimentation.
3 Voyant de lampe Affiche l'état de la lampe.
4 Voyant de température Affiche l'état de la température interne.
5 Capteur de luminance ambiante Détecte la lumière de la pièce, sélectionne la qualité d'image appropriée.

6 Touche

Affiche ou masque le menu principal. (→ page 44)
7 Touche Détermine et lance un élément depuis l'écran du menu.
8 Touche Commute le signal d'entrée à projeter. (→ page 39)
9 Touches ▲▼◀▶ Permet de naviguer dans l'écran de menu. Règle le niveau du volume (◀▶).
10 Touche Ajuste automatiquement la position de l'image projetée. (→ page 38)

■Bornes de connexion

1 Borne

C'est la borne d'entrée des signaux RGB ou des signaux YC_BC_R/YP_BP_R . Ou la borne de sortie des signaux RGB ou des signaux YC_BC_R/YP_BP_R à un dispositif externe.

2 Borne

C'est la borne d'entrée des signaux RGB, Y/C ou YC_BC_R/YP_BP_R .

3 Borne

C'est la borne d'entrée des signaux HDMI1.

4 Borne

C'est la borne d'entrée des signaux HDMI2.

5 Borne

C'est la borne LAN pour se connecter au réseau.

6 Borne

C'est la borne compatible RS-232C pour contrôler à l'extérieur le projecteur en connectant un ordinateur.

7 Borne

C'est la borne d'entrée des signaux vidéo.

8 Borne

C'est la borne d'entrée des signaux audio. L'entrée à gauche et l'entrée à droite sont prévues pour la borne

9 Borne

C'est la borne d'entrée des signaux audio.

10 Borne

C'est la borne d'entrée des signaux audio. Ou branchez un micro à cette borne.

11 Borne

C'est la borne pour envoyer le signal d'entrée audio au projecteur.

Attention

- Lorsqu'un câble réseau local est connecté directement au projecteur, la connexion réseau doit être réalisée en intérieur.

Préparation de la télécommande

Insérer et retirer les piles

Technical line drawing of a mechanical component with labeled parts (i) and (ii), showing no text or symbols beyond labels.

Fig. 1

Line drawing of a rectangular electronic device casing with three ports and a handle (no text or symbols)

Fig. 2

1) Ouvrez le couvercle. (Fig. 1)
2) Insérez les piles et fermez le couvercle (insérez d'abord le côté « ⊖ »). (Fig. 2)

- Pour retirer les piles, exécutez les étapes dans l'ordre inverse.

Lors de l'utilisation du système avec plusieurs projecteurs

Lorsque vous utilisez le système avec plusieurs projecteurs, vous pouvez faire fonctionner simultanément tous les projecteurs ou chaque projecteur individuellement en utilisant une seule télécommande, dès lors qu'un numéro ID unique est assigné à chaque projecteur.

Lorsque vous souhaitez définir le numéro ID, vous devez d'abord effectuer le réglage initial, puis après avoir réglé le numéro ID du projecteur, définissez le numéro ID de la télécommande. A propos de réglage initial, veuillez se référer à la section « Lorsque l'écran de réglage initial s'affiche » (⇨ page 34).

Le numéro ID d'usine par défaut de l'appareil (le projecteur et la télécommande) est réglé sur [TOUT], vous pouvez contrôler avec ce paramètre. Le cas échéant, veuillez régler le numéro ID de la télécommande et du projecteur. Pour savoir comment régler le numéro ID de la télécommande, veuillez se référer à la section « Réglage du numéro ID de la télécommande » (→ page 41).

Remarque

- Définissez le numéro ID du projecteur dans le menu [RÉGLAGE PROJECTEUR] → [NUMÉRO DU PROJECTEUR] (→ page 69).

Fixation du capuchon de l'objectif

Lorsque vous déplacez ce projecteur ou si vous ne l'utilisez pas pendant une longue période, replacez le capuchon sur l'objectif.

Pour éviter la perte du capuchon de l'objectif, appliquez les procédures suivantes, attachez le capuchon de l'objectif avec le cordon des accessoires.

1) Faites passer l'extrémité la plus mince du cordon dans le trou du capuchon de l'objectif.

2) Faites passer l'autre extrémité du cordon dans le trou au bas du projecteur.

Technical line drawing of a device casing with internal components and a magnified inset showing a close-up view (no text or symbols)

Chapitre 2 Démarrage

Ce chapitre décrit ce que vous devez savoir avant d'utiliser le projecteur comme la configuration et les branchements.

Installation

Mode d'installation

Il y a quatre manières d'installer le projecteur. Réglez le menu [RÉGLAGE PROJECTEUR] → [MÉTHODE DE PROJECTION] (→ page 69) selon le mode d'installation.

Suspension au plafond et projection avant		Configuration sur un bureau/au sol et projection arrière(Un écran translucide est nécessaire)
Élément de menu Méthode Élément de menu Méthode
[MÉTHODE DE PROJECTION]	[FAÇADE/PLAFOND]	[MÉTHODE DE PROJECTION]	[ARRIÈRE/SOL]

Fixation au plafond et projection arrière(Un écran translucide est nécessaire)		Configuration sur un bureau/sol et projection avant
Élément de menu Méthode Élément de menu Méthode
[MÉTHODE DE PROJECTION]	[ARR./PLAFOND]	[MÉTHODE DE PROJECTION]	[FAÇADE/SOL]

Pièces de suspension au plafond (en option)

Cette opération nécessite une suspension fournie en option. Assurez-vous d'utiliser le support de montage projecteur avec le support de montage au plafond pour des plafonds élevés ou des plafonds bas.

N° de modèle :

① ET-PKL100H (pour plafond élevé), ET-PKV400B (Support de montage projecteur)
② ET-PKL100S (pour plafond bas), ET-PKV400B (Support de montage projecteur)

- Utilisez uniquement les suspensions spécifiées pour ce projecteur.

- Reportez-vous aux Instructions d'installation du support de montage au plafond lorsque vous installez le support et le projecteur.

Attention

- Pour garantir la performance et la sécurité du projecteur, l'installation de la suspension doit être effectuée par votre revendeur ou un technicien qualifié.

Taille de l'écran et distance de projection

Référez-vous à la taille d'écran et aux distances de projection pour installer le projecteur. Vous pouvez régler la taille et la position de l'image en fonction de la taille d'écran et de la position de l'écran.

L (LW/LT) *1	Distance de projection (m)
SH Hauteur de l'image (m)
SW Largeur d'image (m)
H Distance du centre de l'objectif au bas de l'image (m)
SD Taille de l'image projetée (m)

*1 LW : Distance minimale
LT : Distance maximale

Attention

- Avant l'installation, veuillez lire la section « Précautions d'utilisation » (→ page 12).

Distance de projection

Pour le PT-VZ570

Toutes les mesures ci-dessous sont approximatives et peuvent varier légèrement par rapport aux mesures réelles. (Unité : m)

Taille de la projection	Rapport d'aspect 4 : 3 Rapport			d'aspect 16 : 9 Rapport d'aspect 16 : 10
Diagonale de l'écran (SD)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)
0,76 (30")	0,78	1,27	0,025 ~ 0,228	0,70	1,15	0,002 ~ 0,186	0,68	1,12	0,022 ~ 0,201
1,02 (40")	1,05	1,71	0,034 ~ 0,306	0,95	1,55	0,003 ~ 0,250	0,93	1,51	0,030 ~ 0,270
1,27 (50")	1,32	2,14	0,042 ~ 0,381	1,19	1,94	0,004 ~ 0,311	1,16	1,89	0,037 ~ 0,337
1,52 (60")	1,58	2,57	0,051 ~ 0,456	1,43	2,33	0,005 ~ 0,372	1,39	2,26	0,045 ~ 0,403
1,78 (70")	1,86	3,01	0,059 ~ 0,534	1,69	2,73	0,005 ~ 0,436	1,64	2,66	0,052 ~ 0,472
2,03 (80")	2,12	3,44	0,068 ~ 0,609	1,93	3,12	0,006 ~ 0,497	1,87	3,03	0,060 ~ 0,538
2,29 (90")	2,40	3,88	0,076 ~ 0,687	2,18	3,52	0,007 ~ 0,561	2,12	3,43	0,067 ~ 0,607
2,54 (100")	2,67	4,31	0,085 ~ 0,762	2,42	3,91	0,008 ~ 0,622	2,35	3,80	0,075 ~ 0,673
3,05 (120")	3,21	5,18	0,102 ~ 0,915	2,91	4,70	0,009 ~ 0,747	2,83	4,57	0,090 ~ 0,808
3,81 (150")	4,01	6,48	0,127 ~ 1,143	3,64	5,88	0,012 ~ 0,933	3,54	5,72	0,112 ~ 1,010
5,08 (200")	5,36	8,65	0,169 ~ 1,524	4,86	7,85	0,015 ~ 1,245	4,73	7,64	0,150 ~ 1,346
6,35 (250")	6,71	10,83	0,212 ~ 1,905	6,09	9,83	0,019 ~ 1,556	5,92	9,56	0,187 ~ 1,683
7,62 (300")	8,05	13,00	0,254 ~ 2,286	7,31	11,80	0,023 ~ 1,867	7,11	11,48	0,224 ~ 2,019

Pour le PT-VW530

Toutes les mesures ci-dessous sont approximatives et peuvent varier légèrement par rapport aux mesures réelles. (Unité : m)

Taille de la projection	Rapport d'aspect 4 : 3 Rapport			d'aspect 16 : 9 Rapport d'aspect 16 :			10
Diagonale de l'écran (SD)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)
0,76 (30")	0,83	1,37	0,009 ~ 0,228	0,76	1,24	-0,012 ~ 0,186	0,73	1,21	0,008 ~ 0,201
1,02 (40")	1,13	1,85	0,012 ~ 0,306	1,02	1,68	-0,017 ~ 0,250	0,99	1,63	0,011 ~ 0,270
1,27 (50")	1,41	2,31	0,015 ~ 0,381	1,28	2,09	-0,021 ~ 0,311	1,25	2,04	0,013 ~ 0,337
1,52 (60")	1,70	2,77	0,018 ~ 0,456	1,54	2,51	-0,025 ~ 0,372	1,50	2,44	0,016 ~ 0,403
1,78 (70")	1,99	3,25	0,021 ~ 0,534	1,81	2,95	-0,029 ~ 0,436	1,76	2,87	0,019 ~ 0,472
2,03 (80")	2,28	3,71	0,024 ~ 0,609	2,07	3,37	-0,033 ~ 0,497	2,01	3,27	0,022 ~ 0,538
2,29 (90")	2,57	4,19	0,027 ~ 0,687	2,33	3,80	-0,037 ~ 0,561	2,27	3,70	0,024 ~ 0,607
2,54 (100")	2,86	4,65	0,030 ~ 0,762	2,59	4,22	-0,041 ~ 0,622	2,52	4,10	0,027 ~ 0,673
3,05 (120")	3,44	5,59	0,037 ~ 0,915	3,12	5,07	-0,050 ~ 0,747	3,03	4,93	0,032 ~ 0,808
3,81 (150")	4,30	6,99	0,046 ~ 1,143	3,90	6,34	-0,062 ~ 0,933	3,80	6,17	0,040 ~ 1,010
5,08 (200")	5,74	9,33	0,061 ~ 1,524	5,21	8,47	-0,083 ~ 1,245	5,07	8,24	0,054 ~ 1,346
6,35 (250")	7,19	11,67	0,076 ~ 1,905	6,52	10,59	-0,104 ~ 1,556	6,34	10,30	0,067 ~ 1,683
7,62 (300")	8,63	14,01	0,091 ~ 2,286	7,83	12,72	-0,124 ~ 1,867	7,62	12,37	0,081 ~ 2,019

Pour le PT-VX600

Toutes les mesures ci-dessous sont approximatives et peuvent varier légèrement par rapport aux mesures réelles. (Unité : m)

Taille de la projection	Rapport d'aspect 4 : 3			Rapport d'aspect 16 : 9
Diagonale de l'écran (SD)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)	Distance minimale (LW)	Distance maximale (LT)	Hauteur (H)
0,76 (30")	0,69	1,14	0,046 ~ 0,228	0,75	1,24	-0,012 ~ 0,186
1,02 (40")	0,94	1,54	0,061 ~ 0,306	1,02	1,68	-0,017 ~ 0,250
1,27 (50")	1,17	1,92	0,076 ~ 0,381	1,28	2,09	-0,021 ~ 0,311
1,52 (60")	1,41	2,30	0,091 ~ 0,456	1,54	2,51	-0,025 ~ 0,372
1,78 (70")	1,65	2,70	0,107 ~ 0,534	1,81	2,94	-0,029 ~ 0,436
2,03 (80")	1,89	3,08	0,122 ~ 0,609	2,06	3,36	-0,033 ~ 0,497
2,29 (90")	2,14	3,48	0,137 ~ 0,687	2,33	3,80	-0,037 ~ 0,561
2,54 (100")	2,37	3,87	0,152 ~ 0,762	2,59	4,21	-0,041 ~ 0,622
3,05 (120")	2,86	4,65	0,183 ~ 0,915	3,11	5,07	-0,050 ~ 0,747
3,81 (150")	3,58	5,81	0,229 ~ 1,143	3,90	6,33	-0,062 ~ 0,933
5,08 (200")	4,78	7,76	0,305 ~ 1,524	5,21	8,45	-0,083 ~ 1,245
6,35 (250")	5,98	9,70	0,381 ~ 1,905	6,52	10,57	-0,104 ~ 1,556
7,62 (300")	7,18	11,65	0,457 ~ 2,286	7,82	12,70	-0,124 ~ 1,867

Formules de distance de projection

Toute autre distance de projection peut être obtenue en fonction des dimensions de l'écran (m) en utilisant la formule de calcul suivante.

La distance calculée peut ne pas être exacte.

Si vous voulez calculer la distance de projection avec des images de taille SD (unité: pouce) par substitution, veuillez ajouter 0.0254 fois à la valeur SD.

Pour le PT-VZ570

	Rapport d'aspect 4 : 3	Rapport d'aspect 16 : 9	Rapport d'aspect 16 : 10
Hauteur d'écran (SH)	= 0,6 × SD = 0,490 × SD = 0,530 × SD
Largeur d'écran (SW)	= 0,8 × SD = 0,872 × SD = 0,848 × SD
Distance minimale (LW)	= 1,0609 × SD - 0,0294 = 0,9632 × SD - 0,0294 = 0,9371 × SD - 0,0294
Distance maximale (LT)	= 1,7098 × SD - 0,0319 = 1,5523 × SD - 0,0319 = 1,5103 × SD - 0,0319

Pour le PT-VW530

	Rapport d'aspect 4 : 3	Rapport d'aspect 16 : 9	Rapport d'aspect 16 : 10
Hauteur d'écran (SH)	= 0,6 × SD = 0,490 × SD = 0,530 × SD
Largeur d'écran (SW)	= 0,8 × SD = 0,872 × SD = 0,848 × SD
Distance minimale (LW)	= 1,1363 × SD - 0,0290 = 1,0316 × SD - 0,0290 = 1,0037 × SD - 0,0290
Distance maximale (LT)	= 1,8422 × SD - 0,0292 = 1,6725 × SD - 0,0292 = 1,6273 × SD - 0,0292

Pour le PT-VX600

	Rapport d'aspect 4 : 3 Rapport d'aspect 16 : 9
Hauteur d'écran (SH)	= 0,6 × SD = 0,490 × SD
Largeur d'écran (SW)	= 0,8 × SD = 0,872 × SD
Distance minimale (LW)	= 0,9461 × SD - 0,0295 = 1,0307 × SD - 0,0295
Distance maximale (LT)	= 1,5324 × SD - 0,0272 = 1,6696 × SD - 0,0272

Réglage des pieds réglables

Soulevez l'avant du projecteur et appuyez sur les loquets des pieds des deux côtés du projecteur.

Relâchez les loquets pour verrouiller les pieds réglables, et tournez les pieds réglables pour ajuster la position et l'inclinaison.

Étendez les pieds réglables en les faisant tourner dans le sens indiqué dans la figure et rétractez-les en les faisant tourner dans le sens opposé.

Technical line drawing of a mechanical device with labeled components (no text or symbols)

Loquets de verrouillage des pieds

Plage de réglage

Pieds réglables : 34 mm (1-11/32")

Angle d'inclinaison maximale : 8°

Attention

- De l'air chaud sort de l'orifice de sortie d'air lorsque la lampe est allumée. Ne touchez pas directement l'orifice de sortie d'air lorsque vous ajustez les pieds réglables avant.

Réglage de la position à l'aide de la fonction de décalage d'objectif vertical

Si le projecteur n'est pas placé juste en face du centre de l'écran, vous pouvez régler la position verticale de l'image projetée dans la plage de décalage d'objectif.

Lorsque vous tournez le bouton de réglage de décalage d'objectif vertical dans le sens horaire (antihoraire), l'image projetée se déplacera vers le haut (vers le bas).

PT-VZ570
PT-VW530
PT-VX600

Attention

• Si différents types de distorsion se produisent sur l'image projetée, effectuez [RÉGLAGE DE L'ÉCRAN] dans le menu [POSITION]. (→ page 53 ou 55)
• Veuillez noter les points suivants lorsque vous utilisez le projecteur.

- Ne pas toucher l'objectif lorsqu'il est en mouvement, car cela pourrait causer des blessures aux doigts. -Ne jamais laisser les enfants toucher l'objectif.

Connexion

Avant la connexion

• Avant la connexion, lisez attentivement le manuel d'utilisation du dispositif externe à brancher.
• Mettez l'interrupteur d'alimentation sur arrêt avant de connecter les câbles.

• Prenez note des des points suivants avant de connecter les câbles. Sinon cela peut conduire à des défauts de fonctionnement.

• Lors du branchement d'un câble à un appareil connecté au projecteur ou au projecteur lui-même, touchez tous les objets métalliques voisins pour éliminer l'électricité statique de votre corps avant d'effectuer des travaux.

• N'utilisez pas de câbles inutilement longs pour brancher un appareil connecté au projecteur ou au boîtier du projecteur. Plus le câble est long, plus il est susceptible de transmettre du bruit. Un câble enroulé se comporte comme une antenne, il est donc plus susceptible de transmettre du bruit.
• Pour brancher des câbles, connectez la masse en premier, puis insérez franchement la prise de connexion de l'appareil branché.

- Si aucun câble de connexion n'est fourni avec l'appareil, et qu'aucun câble en option ne permet sa connexion, vous devrez chercher vous-même un câble de connexion adapté à cet appareil.

- Les signaux vidéo trop instables peuvent faire vaciller ou onduler aléatoirement les images sur l'écran. Dans ce cas, un dispositif de correction de base temporelle (TBC) devra également être connecté.

- Le projecteur accepte des signaux VIDEO, Y/C, Y_BC_R/YP_BP_R et RVB analogiques (les signaux synchrones sont de niveau TTL) et un signal numérique.

- Certains modèles d'ordinateur ou certaines cartes graphiques ne sont pas compatibles avec le projecteur.

- Si vous utilisez des câbles longs pour connecter chaque équipement au projecteur, il est possible que l'image ne soit pas affichée correctement à moins d'utiliser un compensateur.

- Pour des détails sur les signaux vidéo pris en charge par le projecteur, consultez la « Liste des signaux compatibles ». (→ page 109)

Affectations des broches de la prise et noms des signaux

Vue externe	N° broche Noms des signaux N° broche Noms des signaux
	1	R/P_R/C + 5 V	9
	2	G/Y/Y GND	10
	3	B/P_B	11	GND
	4	— Données DDC	12
	5	GND HD/SYNC	13
	6	GND VD	14
	7	GND Horloge DDC	15
	8	GND

Affectations des broches de la prise et noms des signaux

Vue externe	N° broche	Noms des signaux N° broche	Noms des signaux
	1	R/P_R	9	+ 5 V
	2	G/Y GND	10
	3	B/P_B	11	—
	4	— Données DDC	12
	5	GND HD/SYNC	13
	6	GND VD	14
	7	GND Horloge DDC	15
	8	GND

Brochage des bornes et et noms des signaux

Vue externe	N° broche Noms des signaux N° broche Noms des signaux
Broches à numéros pairs 2 18Broches à numéros impairs 1 19	1	Données T.M.D.S 2+ Blindage horloge T.M.D.S
	2	Blindage donnéesT.M.D.S 2	12	Horloge T.M.D.S -
	3	Données T.M.D.S 2-	13	CEC
	4	Données T.M.D.S 1+ —	14
	5	Blindage donnéesT.M.D.S 1	15	SCL
	6	Données T.M.D.S 1-	16	SDA
	7	Données T.M.D.S 0+ DDC/CE GND
	8	Blindage donnéesT.M.D.S 0	18	+ 5 V
	9	Données T.M.D.S 0-	19	Détection de connexion à chaud
	10	Horloge T.M.D.S +

Exemple de branchement : Équipement AV

Attention

• Utilisez toujours l'un des appareils suivants lors du branchement d'un magnétoscope.
• Un magnétoscope avec une correction de base temporelle (TBC) intégrée.
• Une correction de base temporelle (TBC) entre le projecteur et le magnétoscope.
• Si des signaux de salve non standard sont connectés, l'image peut être déformée. Dans ce cas, raccordez la correction de base temporelle (TBC) entre le projecteur et les périphériques externes.

Remarque

• Pour un câble HDMI, utilisez un câble HDMI High Speed conforme aux normes HDMI. L'utilisation d'un câble non conforme aux normes HDMI peut interrompre les images ou empêcher leur affichage.
• Ce projecteur ne reconnaît pas la liaison Viera (HDMI).
• Lors de l'entrée du signal Y/C à la borne , veuillez préparer un câble de conversion D-SUB - S Video nécessaire (ET-ADSV).
• Si les réglages [SELECTION ENTREE AUDIO] sont incorrects, le projecteur peut connaître des dysfonctionnements tels que l'absence de son.
• Quand la prise est branchée avec un câble, le son n'est pas émis par le haut-parleur intégré.

Exemple de branchement : Ordinateurs

Attention

- Lors du branchement du projecteur à un ordinateur ou à un dispositif externe, utilisez le cordon secteur fourni avec chaque dispositif et des câbles du commerce blindés.

Remarque

• Si vous utilisez le projecteur au moyen d'un ordinateur avec la fonction de reprise (dernière mémoire), vous pouvez devoir réinitialiser la fonction de reprise pour utiliser le projecteur.
• Si les réglages [SELECTION ENTREE AUDIO] sont incorrects, le projecteur peut connaître des dysfonctionnements tels que l'absence de son. (→ page 73)
• Quand la prise est branchée avec un câble, le son n'est pas émis par le haut-parleur intégré.

Chapitre 3 Opérations de base

Ce chapitre décrit les opérations de base permettant de démarrer.

Mise sous/hors tension du projecteur

Branchement du cordon d'alimentation

Assurez-vous que le cordon d'alimentation fourni est bien fixé au boîtier du projecteur pour éviter son retrait facile. Pour plus d'informations sur la manipulation du cordon secteur, consultez « Avis important concernant la sécurité ! » (→ page 2).

Fixation

1) Observez les formes de la borne au dos du boîtier du projecteur et du connecteur du cordon secteur puis insérez la fiche complètement dans la direction correcte (jusqu'à ce que vous entendiez les languettes latérales émettre un clic en se mettant en place).

Retrait

1) Confirmez que le projecteur est en veille, et retirez la fiche d'alimentation de la prise.
2) Retirez le connecteur du cordon d'alimentation du projecteur de la borne du boîtier du projecteur tout en appuyant sur les languettes latérales.

Voyant d'alimentation

Affiche l'état de l'alimentation. Vérifiez l'état du voyant d'alimentation avant d'utiliser le projecteur.

Voyant d'alimentation

État du voyant		État
Éteint Le cordon		secteur est débranché.
Rouge	Éclairage	L'alimentation est coupée (en mode veille). La [GESTION ECOLOGIQUE] ➔ [MODE STANDBY] est réglée sur [ECO].
	Clignotant*1	L'alimentation est coupée (en mode veille). La [GESTION ECOLOGIQUE] ➔ [MODE STANDBY] est réglée sur [NORMAL].
Orange Éclairage		Le projecteur refroidit.L'alimentation est coupée après un moment. (Entrée en mode veille.)
Vert	Éclairage Projection.
	Clignotant*2	L'alimentation est coupée et la lampe ne fonctionne pas. La [GESTION ECOLOGIQUE] ➔ [EXTINCTION AUTOMATIQUE] est réglée sur [PRÊT].
	Clignotant*3	La lampe s'allume. Le projecteur projette l'image après un moment.

*1 : Le voyant s'allume dans l'ordre suivant : 2,75 secondes (allumé) → 0,25 secondes (éteint)

*2 : Le voyant s'allume dans l'ordre suivant : 2,0 secondes (allumé) → 2,0 secondes (éteint)

*3 : Le voyant s'allume dans l'ordre suivant : 0,5 secondes (allumé) → 0,5 secondes (éteint)

Remarque

- Si le voyant d'alimentation clignote en rouge dans un cycle de 2,75 secondes (allumé) → 0,25 secondes (éteint) → 0,75 secondes (allumé) → 0,25 secondes (éteint) → 0,75 secondes (allumé) → 0,25 secondes (éteint), veuillez consulter votre revendeur.

Allumage du projecteur

Avant d'allumer le projecteur, vérifiez que tous les autres appareils sont correctement branchés (→ page 29) et retirez le capuchon de la lentille.

Diagram of an electronic device showing a cable inserted into the front panel, with no visible text or symbols.

2)1)

3)

3)

1) Raccordez le cordon d'alimentation au boîtier du projecteur.
2) Connectez la fiche à une prise secteur.

- Le voyant d'alimentation clignote ou s'allume fixe et le projecteur se met en veille.

3) Appuyez sur la touche d'alimentation <∅/|> sur le panneau de commande ou sur la télécommande.
- Le voyant d'alimentation s'allume en vert et l'image est rapidement projetée sur l'écran.

Attention

- Veillez à retirer le capuchon d'objectif avant de commencer la projection.

Remarque

• Si le menu [RÉGLAGE PROJECTEUR] → [GESTION ECOLOGIQUE] → [MODE STANDBY] est réglé sur [ECO] (→ page 71), le démarrage du projecteur peut prendre 10 secondes de plus après la mise sous tension que dans le cas de l'option [NORMAL].
• Si le [RÉGLAGE PROJECTEUR] → [GESTION ECOLOGIQUE] → [MODE STANDBY] est réglé sur [NORMAL], il peut prendre environ 1 minute pour activer la fonction de réseau après le branchement du cordon d'alimentation.

Lorsque l'écran des réglages initiaux s'affiche

Quand le projecteur est allumé pour la première fois après l'achat ou si [INITIALISER TOUT] est exécuté dans le menu [RÉGLAGE PROJECTEUR], l'écran de réglage du foyer s'affiche après le début de la projection, puis l'écran de réglage initial s'affiche. Réglez-les en fonction des circonstances.

Dans d'autres situations, vous pouvez modifier les réglages au moyen des fonctions du menu.

Réglages initiaux (langue de l'affichage)

Sélectionnez la langue qui s'affichera à l'écran.

Après avoir terminé les réglages initiaux, vous pouvez changer la langue d'affichage du menu [LANGAGE].

1) Appuyez sur ▲▼◀▶ pour sélectionner la langue de l'affichage.

2) Appuyez sur la touche pour passer aux réglages initiaux.

Réglages initiaux (configuration du projecteur)

Réglez chaque option.

1) Appuyez sur ▲▼ pour sélectionner une option.

Élément Description Page
[MÉTHODE DE PROJECTION]	Définissez la [MÉTHODE DE PROJECTION] en fonction du mode d'installation. Après avoir terminé le réglage initial, vous pouvez modifier le réglage dans le menu [RÉGLAGE PROJECTEUR] → [MÉTHODE DE PROJECTION].	69
[FORMAT D'ÉCRAN]	Réglez le format de l'écran (format d'affichage) et la position d'affichage de l'image. Après avoir terminé le réglage initial, vous pouvez modifier les réglages de chaque élément du menu [OPTION D'AFFICHAGE] → [RÉGLAGE IMAGE].	64
[POSITION IMAGE]	Définissez la position d'affichage de l'image.Après avoir terminé le réglage initial, vous pouvez modifier les réglages de chaque élément du menu [OPTION D'AFFICHAGE] → [RÉGLAGE IMAGE].	64
[MODE STANDBY]	Réglez le mode de fonctionnement en mode de veille. Le réglage par défaut est [NORMAL], Vous pouvez utiliser la fonction de réseau en mode de veille. Si vous voulez réduire la consommation d'énergie, il peut être réglé sur [ECO]. Après avoir terminé le réglage initial, vous pouvez modifier le réglage dans le menu [RÉGLAGE PROJECTEUR] → [GESTION ECOLOGIQUE] → [MODE STANDBY].	71

2) Appuyez sur ◀▶ pour commuter l'élément.
3) Appuyez sur la touche .

- Confirmez la valeur de réglage et terminez les réglages initiaux.

Remarque

- Si vous appuyez sur la touche dans l'écran de configuration initiale (configuration du projecteur), vous pouvez revenir à l'écran de configuration initiale (langue d'affichage).

Faire des réglages et des sélections

Il est conseillé de projeter les images en continu pendant au moins 30 minutes avant de régler la mise au point.

Illustration of a device with a button and circular ports, no text or symbols present

1) Tournez la bague de foyer pour ajuster le foyer de l'image projetée. (→ page 37)
2) Changez les réglages du menu [RÉGLAGE PROJECTEUR] → [MÉTHODE DE PROJECTION] en fonction du mode d'installation. (→ page 69)

- Référez-vous à la section « Naviguer dans les menus » (→ page 44) pour ce qui concerne l'utilisation de l'écran de menu.

3) Appuyez sur la touche du panneau de commande ou sur les touches de sélection d'entrée (, ,

4) Réglez l'inclinaison avant, arrière et latérale du projecteur à l'aide des pieds réglables. (→ page 27)
5) Déplacez le bouton de réglage de décalage d'objectif vertical pour ajuster la position de l'image.
6) Si le signal d'entrée est un signal RGB analogique, appuyez sur la touche sur le panneau de commande ou sur la télécommande.

7) Tournez la bague de zoom pour ajuster la taille de l'image à celle de l'écran.

8) Tournez la bague de foyer pour ajuster le foyer de l'image projetée.

9) Tournez à nouveau la bague de zoom pour régler le zoom et la taille de l'image afin qu'elle corresponde à celle de l'écran.

Remarque

- Quand le projecteur est allumé pour la première fois après l'achat ou si la fonction menu [RÉGLAGE PROJECTEUR] → [INITIALISER TOUT] est exécutée, l'écran des réglages initiaux s'affiche lorsque la projection démarre.

Arrêt du projecteur

1) Appuyez sur la touche d'alimentation <∅/|> sur le panneau de commande ou sur la télécommande. •Le message suivant s'affiche.

2) Appuyez sur ◀▶ pour sélectionner [VALIDER], puis appuyez sur la touche . (Ou appuyez à nouveau sur la touche d'alimentation <∅/|> sur le panneau de commande ou sur la télécommande.)

- La projection de l'image s'arrête et le voyant d'alimentation s'allume orange. (Les ventilateurs continuent à fonctionner.)

3) Attendez jusqu'à ce que le voyant d'alimentation s'allume ou clignote en rouge. - Le projecteur se met en veille quand le voyant d'alimentation s'allume ou clignote en rouge.

Remarque

• Pendant que le voyant d'alimentation s'allume en orange, le refroidissement de la lampe est en cours, et il est impossible d'allumer le projecteur. Attendez jusqu'à ce que le voyant commence à s'allumer ou à clignoter en rouge pour allumer de nouveau le projecteur.
• Au moment d'emballer le projecteur pour le transport et le stockage, veuillez assurez-vous que chaque témoin est éteint.

Fonction Arrêt immédiat

Vous pouvez débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur de courant même pendant la projection.

Attention

- Ne débranchez pas le cordon d'alimentation de la prise murale ni coupez le disjoncteur de courant dans un court laps de temps (environ 1 minute) après que la lampe est allumée. Cela peut entraîner la lampe à ne pas s'allumer lors de la mise sous tension du projecteur à la prochaine fois, ou provoquer une détérioration prématurée de la lampe.

Remarque

- Lorsque vous utilisez la fonction Arrêt Alimentation Direct, vous ne pouvez pas redémarrer le projecteur immédiatement après avoir débranché le cordon d'alimentation de la prise murale ou de couper le disjoncteur de courant. La lampe reste très chaude et doit être refroidie, il faut donc parfois attendre plus longtemps que d'habitude avant de pouvoir rallumer la lampe.

Projection

Vérifiez les connexions des périphériques (→ page 29) et le branchement du cordon d'alimentation (→ page 33) et mettez sous tension le projecteur (→ page 34) pour démarrer le projecteur. Sélectionnez l'image et ajustez son état.

Sélection du signal d'entrée

Sélectionnez un signal d'entrée.

1) Appuyez sur la touche , ,

- L'image du signal appliqué à la prise choisie est projetée.

• Vous pouvez vérifier la source d'entrée dans [DÉTAILLÉ]/[SIMPLIFIÉ] sous le menu [OPTION D'AFFICHAGE] → [MENU À L'ÉCRAN] → [AFFICHAGE À L'ÉCRAN].
• Vous pouvez également sélectionner la source d'entrée en appuyant sur ◀▶ dans l'écran [DÉTAILLÉ].

Guide des entrées [DÉTAILLÉ]

Guide des entrées [SIMPLIFIÉ]

En l'absence de signal d'entrée ([COMPUTER1], [COMPUTER2], [HDMI1] ou [HDMI2]), cet écran est affiché. Vérifiez les réglages de sortie de votre ordinateur.

Attention

• Les images peuvent ne pas être correctement projetées selon le périphérique branché et le disque DVD, la cassette vidéo, etc. à lire. Réglez le menu [IMAGE] → [RGB/YC R C R ] ou [RGB/YP R P R ] (→ page 51).
• Vérifiez les formats de l'écran et de l'image et sélectionnez le format optimal dans le menu [POSITION] (→ page 53).

Ajustement de l'état de l'image

Si l'image projetée ou la position ne sont pas correctes quand le positionnement du projecteur et de l'écran est correctement fait, ajustez la mise au point et le zoom.

1) Ajuster l'angle de projection.

• Installez le projecteur sur une surface plane et parallèle à l'écran de sorte que l'écran projeté soit rectangulaire.
• Si l'écran est incliné vers le bas, déployez les pieds réglables et ajustez l'écran de projection de sorte que l'écran projeté soit rectangulaire.
• Pour en savoir plus, consultez « Réglage des pieds réglables » ( page 27).

2) Réglez le décalage d'objectif.

• Ajustez la position de projection avec le bouton de réglage de décalage d'objectif vertical.
• Pour plus de details, voyez « Réglage de la position à l'aide de la fonction de décalage d'objectif vertical » (→ page 27).

3) Ajustez le zoom et la mise au point.

• Tournez la bague de zoom pour agrandir ou réduire l'image.
• Tournez la bague de foyer pour ajuster le foyer de l'image projetée.

Remarque

• Il est conseillé de projeter les images en continu pendant au moins 30 minutes avant de régler la mise au point.
• Si vous régler le foyer, vous pouvez devoir ajuster la taille de l'image en tournant à nouveau la bague de zoom.
• Si différents types de distorsion se produisent, voyez le menu [POSITION] → [RÉGLAGE DE L'ÉCRAN] (→ page 53 ou 55).

Opérations de base à l'aide de la télécommande

Utilisation de la fonction RÉGLAGE AUTOMATIQUE

La fonction de configuration automatique peut être utilisée pour régler automatiquement la résolution, la phase d'horloge et la position de l'image lorsque des signaux analogiques RGB constitués d'images bitmap sont connectés, comme par exemple des signaux d'ordinateur. La projection d'images comportant des bordures blanches et lumineuses et des caractères noirs et blancs contrastés est recommandé quand le système est en mode réglage automatique.

Évitez d'utiliser des images comportant des demi-tons ou des dégradés, telles que des photographies et des infographies.

1) Appuyez sur la touche de la télécommande.

- Vous pouvez également appuyer sur le panneau de commande.

Remarque

• Le [RÉGLAGE DE PHASE] peut se décaler même s'il s'est effectué sans incident. Dans ce cas, réglez le menu [POSITION] → [RÉGLAGE DE PHASE] (→ page 59).
• L'ajustement automatique peut ne pas fonctionner selon le modèle de l'ordinateur et le signal d'entrée. Et, il ne peut pas fonctionner correctement lorsque le signal d'entrée est une image floue ou une image sombre.
• Les images peuvent être interrompues pendant quelques secondes lors du réglage automatique, mais cela ne constitue pas un dysfonctionnement.
• Si vous appuyez sur un bouton de la télécommande pendant le réglage automatique, il est possible que ce dernier soit annulé.
• Si l'on utilise la fonction de réglage automatique avec des images animées, le réglage peut ne pas s'effectuer correctement même pour un signal RVB qui peut utiliser le réglage automatique.

Utilisation de la touche SCREEN ADJ

Vous pouvez corriger la distorsion trapézoïdale et la distorsion courbée de l'image projetée.

1) Appuyez sur la touche pour sélectionner l'écran d'ajustement individuel [CORRECTION DE TRAPÈZE].

Ou appuyez à nouveau sur la touche pour sélectionner l'écran d'ajustement individuel [CORRECTION DES ANGLES].

Ou appuyez à nouveau sur la touche pour sélectionner l'écran d'ajustement individuel [CORRECTION COURBE].

- Si la valeur n'est pas réglée après l'affichage de l'écran d'ajustement individuel, vous pouvez changer l'écran d'ajustement individuel en appuyant sur la touche .

2) Appuyez sur ▲▼◀▶ pour ajuster la valeur.

- Après avoir ajusté la valeur, vous ne pouvez pas passer à l'autre écran d'ajustement individuel en appuyant sur la touche .

Remarque

- Pour plus d'informations, consultez le menu [POSITION] → [RÉGLAGE DE L'ÉCRAN] (→ page 53 ou 55).

Commande du volume du haut-parleur

Vous pouvez commander le volume du haut-parleur du projecteur ou de la sortie audio.

Touches

1) Appuyez sur la touche / touche de la télécommande.

- Vous pouvez également appuyer ◀▶ sur le panneau de commande.

	Augmente le volume.
	Diminue le volume.

Utilisation de la touche FUNCTION

Certaines opérations du menu peuvent être affectées à la touche de la télécommande de sorte qu'elle puisse être utilisée comme un bouton de raccourci pratique.

1) Appuyez sur la touche de la télécommande.

Affectation de fonctions à la touche

1) Appuyez sur la touche

du panneau de commande ou de la télécommande pour afficher les éléments de menu (menu principal, sous-menu ou menu des détails) que vous voulez affecter.

- Consultez « Navigation dans le menu » (→ page 44) pour connaître le fonctionnement du menu à l'écran.

2) Enfoncez et maintenez la touche pendant au moins 3 secondes.

Remarque

• Une fois les réglages terminés, l'élément de menu affecté (menu principal, sous-menu, ou menu de détails) s'affiche dans [FONCTION ASSIGNÉE] du guide à l'écran sous le menu.
• Exécutez [RÉGLAGE PROJECTEUR] → [FONCTION DU BOUTON] (→ page 72) pour retirer les fonctions.

Commutation du signal d'entrée

Vous pouvez commuter les signaux d'entrée à projeter.

Touches

1) Appuyez sur la touche , ,

- Vous pouvez également appuyer sur le panneau de commande.

	Bascule sur l'entrée COMPUTER1.
^1	Bascule sur l'entrée COMPUTER2.
	Bascule sur l'entrée VIDEO.
	Bascule sur l'entrée HDMI1.
	Bascule sur l'entrée HDMI2.

*1 Lorsque [SÉLECTION COMPUTER2] est réglé sur [COMPUTER1 OUT], si vous appuyez sur la touche sur la télécommande, le signal d'entrée ne peut pas être changé et le message « TOUCHE NON VALIDE » apparaîtra.

Utilisation de la fonction ZOOM NUMERIQUE

(Uniquement pour l'entrée des signaux informatiques basés sur l'image fixe (RGB) / des signaux HDMI basés sur l'image fixe) Vous pouvez agrandir la zone centrale. Vous pouvez également modifier l'emplacement de la zone à agrandir.

Touches

1) Appuyez sur la touche / touche de la télécommande.

• L'écran en mouvement s'affiche.

• L'écran de réglage [ZOOM NUMERIQUE] s'affiche quand l'opération du menu est exécutée. Pour en savoir plus, consultez le mode d'emploi de [OPTION D'AFFICHAGE] → [AUTRES FONCTIONS] (→ page 67).
• Appuyez sur la touche pour sortir de la fonction.

■Fonctions des touches avec [ZOOM NUMERIQUE]

Menu des opérations Opération Ajustement Plage de réglage
ZOOM NUMERIQUE 1.5	Appuyez sur la toucheou touche ▶.	Augmente le grossissement.	1,0 ~ 3,0
	Appuyez sur la toucheou touche ◀.	Réduit le grossissement.

■Fonctions des touches de déplacement de l'écran

Menu des opérations Opération Ajustement
SÉLECTION RETOUR	Appuyez sur la touches ▲▼.	Déplace la zone vers le haut ou le bas.
	Appuyez sur la touches ◀►.	Déplace la zone vers la gauche ou la droite.

- Si vous avez exécuté directement l'opération sur la télécommande, l'écran de réglage ne s'affiche pas et le menu d'utilisation de l'écran mobile est affiché. À ce stade, vous pouvez régler le grossissement avec la touche ou touche de la télécommande.

Remarque

• Le grossissement peut être défini de 1,0x à 3,0x par incréments de 0,1.
• La fonction zoom numérique est annulée si la touche est enfoncée pendant un zoom numérique.
• La fonction zoom numérique est annulée si le signal d'entrée change pendant un zoom numérique.
• Pendant un zoom numérique, la fonction de gel est désactivée.

Utilisation de la fonction GEL D'IMAGE

Vous pouvez geler l'image projetée et couper le son temporairement, quel que soit l'état de la lecture sur l'appareil externe.

Touche

1) Appuyez sur la touche de la télécommande.

- La vidéo est suspendue et l'audio est coupé. [GEL D'IMAGE] s'affiche en bas et à gauche de l'écran pendant le GEL D'IMAGE.

2) Appuyez à nouveau sur la touche .

- La lecture de la vidéo reprend et l'audio est réactivé.

Remarque

• En l'absence de signal d'entrée, le message [TOUCHE NON VALIDE] apparaît.
• Si [MICRO] est configuré sur [OUI], l'audio de MICRO peut être envoyé en sortie même en mode GEL D'IMAGE.

Utilisation de la fonction ARRET TEMPORAIRE AV

Si vous n'utilisez pas le projecteur pendant un certain laps de temps, pendant une pause lors d'une réunion par exemple, vous pouvez éteindre temporairement l'audio et l'image.

1) Appuyez sur la touche de la télécommande.

• L'audio et l'image s'éteignent.

2) Appuyez à nouveau sur la touche .

• L'audio et l'image s'allument.

Remarque

- Si [MICRO] est configuré sur [OUI], l'audio de MICRO peut être envoyé en sortie même en mode ARRET TEMPORAIRE AV.

Utilisation de la fonction MINUTEUR PRÉSENTATION

Vous pouvez utiliser la fonction MINUTEUR PRÉSENTATION.

Il est possible d'exécuter des présentations, etc. tout en vérifiant le temps écoulé ou le temps restant dans le temps prédéfini.

1) Appuyez sur la touche de la télécommande.

•Le décompte démarre.

- Le temps écoulé ou le temps restant s'affiche au en bas à droite de l'image projetée.

2) Appuyez à nouveau sur la touche .

•Le décompte s'arrête.

3) Appuyez à nouveau sur la touche .

•Le décompte reprend.

Remarque

• Pour mettre fin à la minuterie de présentation, maintenez la touche enfoncée pendant au moins trois secondes.
• Pour plus d'informations, consultez le menu [OPTION D'AFFICHAGE] → [MINUTEUR PRÉSENTATION] (→ page 66).

Utilisation de la fonction SUPP. SON

Cette touche vous permet de couper temporairement la sortie audio.

1) Appuyez sur la touche de la télécommande.

•Le son est coupé.

2) Appuyez à nouveau sur la touche .

•Le son est rétabli.

Réglage du numéro ID de la télécommande

Lors de l'utilisation d'un système comportant plusieurs projecteurs, vous pouvez commander chaque projecteur individuellement au moyen d'une seule télécommande si un ID unique est attribué à chaque projecteur.

Après avoir configuré le numéro ID du projecteur, configurer le même ID pour la télécommande.

La valeur par défaut du numéro ID du projecteur est [TOUT]. Lors de l'utilisation d'un seul projecteur, utilisez la touche de la télécommande. Vous pouvez également commander un projecteur en appuyant sur la touche de la télécommande même si vous ne connaissez pas l'identificateur du projecteur.

1) Appuyez sur la touche de la télécommande.

2) Dans les cinq secondes, entrez l'identificateur à un chiffre défini pour le projecteur en utilisant les touches numérotées (<1>-<6>).

- Si vous appuyez sur la touche , vous pouvez commander les projecteurs quels que soient leurs identificateurs.

Attention

• L'identificateur de la télécommande pouvant être défini sans le projecteur, n'appuyez pas sur la touche par inadvertance. Si la touche est enfoncée et si aucune touche numérotée (<1>-<6>) n'est enfoncée dans les cinq secondes, l'identificateur revient à sa valeur originale avant la pression sur la touche .
• L'identificateur défini sur la télécommande est mémorisé tant qu'il n'est pas redéfini. Cependant il est effacé si les piles de la télécommande sont épuisées. Réentrez le même identificateur quand les piles sont remplacées.

Remarque

- Définissez l'identificateur du projecteur dans le menu [RÉGLAGE PROJECTEUR] → [NUMÉRO DU PROJECTEUR] (→ page 69).

Chapitre 4 Réglages

Ce chapitre décrit les configurations et les réglages que vous pouvez effectuer à l'aide du menu à l'écran.

Navigation dans le menu

Le menu à l'écran (Menu) est utilisé pour exécuter les divers réglages et ajustements du projecteur.

Navigation dans le menu

Procédure de fonctionnement

1) Appuyez sur la touche

sur la télécommande ou sur le panneau de commande.

• L'écran du menu principal apparaît.

2) Appuyez sur ▲▼ pour sélectionner un élément du menu principal.

• L'élément sélectionné est mis en surbrillance jaune.

3) Appuyez sur la touche .

- Le sous-menu s'affiche et ses éléments deviennent sélectionnables.

4) Appuyez sur ▲▼ pour sélectionner l'élément de sous-menu désiré, appuyez sur ◀▶ ou sur la touche pour définir ou ajuster les paramètres.

- Certains éléments changent dans l'ordre suivant à chaque pression de ◀.

- Pour certains éléments, appuyez sur ◀ pour afficher un écran d'ajustement individuel avec une échelle de barre comme indiqué.

44 - FRANÇAIS

Remarque

• Une pression sur les touches ou lorsque le menu à l'écran est affiché vous ramène au menu précédent.
• Certains éléments ne peuvent pas être ajustés ou utilisés pour certains formats de signal d'entrée au projecteur. Les éléments du menu qui ne peuvent pas être ajustés ou utilisés sont affichés en caractères grisés et ne pourront pas être sélectionnés. [DIGITAL CINEMA REALITY] et [VERROU TRAME] risquent de ne pas être affichés en fonction du signal d'entrée.
• Certains éléments peuvent être ajustés même s'il n'y a aucun signal entrant.
• L'écran d'ajustement individuel est automatiquement quitté si aucune opération n'est exécutée pendant environ cinq secondes.
• Pour les éléments de menu, référez-vous aux sections « Menu principal » (→ page 45) et « Sous-menu » (→ page 45).

Réinitialisation des valeurs d'ajustement aux réglages d'usine

Si la touche de la télécommande est enfoncée, les valeurs ajustées dans les éléments du menu sont restaurées aux réglages d'usine.

1) Appuyez sur la touche sur la télécommande.

Remarque

• Vous ne pouvez pas remettre à l'état initial toutes les configurations aux réglages d'usine en même temps.
• Pour réinitialiser en une seule fois tous les réglages des éléments des sous-menus aux valeurs d'usine par défaut, exécutez depuis le menu [RÉGLAGE PROJECTEUR] → [INITIALISER TOUT] (→ page 74).
• Certains éléments ne peuvent pas être réinitialisés en appuyant sur la touche . Ajustez chaque élément manuellement.

Menu principal

Le menu principal est composé de 7 éléments de menu.

Lorsqu'un élément de menu principal est sélectionné, l'écran passe à celui de sélection de sous-menu.

Élément de menu principal Page
	[IMAGE] 48
	[POSITION] 53
	[LANGUAGE] 61
	[OPTION D'AFFICHAGE] 62
	[RÉGLAGE PROJECTEUR] 68
	[SÉCURITÉ] 75
	[RÉSEAU] 78

Sous-menu

L'écran du sous-menu du menu principal sélectionné apparaît et vous pouvez y régler et ajuster les divers éléments.

[IMAGE]

Élément de sous-menu Réglages d'usine Page
[MODE IMAGE]	[STANDARD]	48
[CONTRASTE] [0] 48
[LUMINOSITÉ] [0] 48
[COULEUR]*1	[0] 49
[TEINTE]*1	[0] 49
[DÉTAIL]	[8]	49
[TEMPÉRATURE DE COULEUR]	[STANDARD] 49
[EFFET IRIS]	[OUI] 50
[MENU AVANÇÉ]	-	50
[DAYLIGHT VIEW]	[AUTOMATIQUE] 50
[DIGITAL CINEMA REALITY]*1	[OUI] 51
[RÉDUCTION DE BRUIT]*2	[NON] 51
[SYSTÈME-TV]*2	[AUTOMATIQUE] 51
[RGB/YP _B P _R ] / [RGB/YC _B C _R ]*3	[AUTOMATIQUE] 51

*1 Uniquement pour les signaux de type film.
*2 Uniquement lorsque la borne

Remarque

- Les réglages d'usine peuvent différer selon le mode d'image.

[POSITION]

Élément de sous-menu	Réglages d'usine	Page
[COR. DE TRAPÈZE AUTO]	[OUI]	53
[RÉGLAGE DE L'ÉCRAN]	-	53, 55
[DÉCALAGE]	-	58
[RÉGLAGE D'HORLOGE]* ^1	[0]	59
[RÉGLAGE DE PHASE]* ^1	[0]	59
[SURBALAYAGE]	-	59
[ASPECT]	-	60
[VERROU TRAME]* ^1	[NON]	60

*1 Uniquement pour des signaux de type d'image fixe.

[LANGUAGE]

Détails (→ page 61)

[OPTION D'AFFICHAGE]

Élément de sous-menu	Réglages d'usine	Page
[MENU A L'ÉCRAN]	-	62
[NIVEAU DE SIGNAL HDMI]	[AUTOMATIQUE]	63
[RÉGLAGE CLOSED CAPTION]	-	63
[RÉGLAGE IMAGE]	-	64
[DÉMARRAGE LOGO]	[LOGO DÉFAUT]	65
[PARAMET. RÉGLAGE AUTO]	[AUTOMATIQUE]	65
[RECHERCHE DE SIGNAL]	[OUI] 65
[COULEUR DE FOND]	[BLEU]	65
[MODE ÉLARGI]	-	66
[MODE SXGA]	-	66
[MINUTEUR PRÉSENTATION]	-	66
[AUTRES FONCTIONS]	-	67

[RÉGLAGE PROJECTEUR]

Élément de sous-menu Réglages d'usine Page
[ÉTAT] - 68
[RÉGLAGE ENTRÉE COMPUTER1]	[RGB/YP _B P _R ] 68
[SÉLECTION COMPUTER2] [COMPUTER2 IN] 68
[NUMÉRO DU PROJECTEUR] [TOUT] 69
[DEMARRAGE INITIAL] [DERNIER RÉGLAGE] 69
[MÉTHODE DE PROJECTION] [FAÇADE/SOL] 69
[PUISSANCE DE LA LAMPE] [NORMAL] 70
[GESTION ÉCOLOGIQUE]	- 70
[ÉMULATION]	[STANDARD]	71
[FONCTION DU BOUTON]	- 72
[RÉGLAGE AUDIO]	- 72
[MIRE DE TEST]	- 73
[COMPTEUR DU FILTRE]	- 74
[INITIALISER TOUT]	- 74

[SÉCURITÉ]

Élément de sous-menu	Valeurs d'usine par défaut	Page
[MOT DE PASSE]	[NON]	75
[CHANGE MOT DE PASSE]	- 75
[AFFICHAGE DU TEXTE]	[NON]	76
[CHANGEMENT DE TEXTE]	- 76
[VERROUILLAGE MENU]	[NON]	76
[MOT DE PASSE VERROU. MENU]	- 76
[VERROUILLAGE TOUCHES]	- 77

[RÉSEAU]

Élément de sous-menu	Réglages d'usine	Page
[LAN CÂBLÉ]	-	78
[CHANGEMENT DE NOM]	-	78
[CONTRÔLE RÉSEAU]	[OUI]	79
[AMX D.D.]	[NON]	79
[Crestron Connected (TM)]	[NON]	79
[ÉTAT]	-	79
[INITIALISE]	-	79

Remarque

• Certains éléments ne peuvent pas être ajustés ou utilisés pour certains formats de signal d'entrée au projecteur. Les éléments du menu qui ne peuvent pas être ajustés ou utilisés sont affichés en caractères grisés et ne pourront pas être sélectionnés.
• Les éléments du sous-menu et les réglages par défaut différent selon la borne d'entrée sélectionnée.

Menu [IMAGE]

Sur l'écran du menu, choisissez [IMAGE] dans le menu principal et sélectionnez un élément du sous-menu. Reportez-vous à « Navigation dans le menu » (▶ page 44) pour connaître le fonctionnement de l'écran du menu.

- Après avoir sélectionné l'élément, appuyez sur ▲▼◀▶ pour effectuer le réglage.

[MODE IMAGE]

Vous pouvez passer au mode d'image désiré qui convient à l'image source et à l'environnement dans lequel le projecteur est utilisé.

1) Appuyez sur ▲▼ pour choisir [MODE IMAGE].
2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [MODE IMAGE] s'affiche.

3) Appuyez sur ◀▶ pour commuter l'élément.

- Les éléments changent à chaque pression de la touche.

[STANDARD]	L'image convient aux images animées en général.
[DYNAMIQUE]	La sortie de lumière est maximisée pour l'utilisation dans des endroits lumineux.
[TABLEAU NOIR]	L'image est adaptée à la projection sur un tableau noir.
[TABLEAU BLANC]	L'image est adaptée à la projection sur un tableau blanc.
[CINÉMA]* ^1	L'image est adaptée aux sources de type film.
[NATUREL]* ^2	L'image devient adaptée pour une utilisation dans les zones de faible luminosité.

*1 Uniquement pour les signaux de type film.
*2 Uniquement pour des signaux de type d'image fixe.

[CONTRASTE]

Vous pouvez ajuster le contraste des couleurs.

1) Appuyez sur ▲▼ pour sélectionner [CONTRASTE].
2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [CONTRASTE] s'affiche.

3) Appuyez sur ◀▶ pour ajuster le niveau.

Fonctionnement Réglage	Plage de réglage
Appuyez sur la touche ▶.	Augmente la luminosité de l’écran et rend les couleurs de l’image plus profondes.	-32 ~ +32
Appuyez sur la touche ◀.	Assombrit l’écran et rend les couleurs de l’image plus légères.

Attention

- Réglez d'abord la [LUMINOSITÉ] quand vous devez ajuster la [LUMINOSITÉ] et le [CONTRASTE].

[LUMINOSITÉ]

Vous pouvez ajuster les parties sombres (noires) de l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [LUMINOSITÉ].
2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [LUMINOSITÉ] s'affiche.

3) Appuyez sur ◀▶ pour ajuster le niveau.

Fonctionnement Réglage	Plage de réglage
Appuyez sur la touche ▶.	Augmente la luminosité des parties sombres (noires) de l'écran.	-32 ~ +32
Appuyez sur la touche ◀.	Réduit la luminosité des parties sombres (noires) de l'écran.

[COULEUR]

(Uniquement pour les entrées de signaux de type film)

Vous pouvez ajustez la saturation des couleurs de l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [COULEUR].

2) Appuyez sur ◀▶ ou sur la touche .

• L'écran d'ajustement individuel [COULEUR] s'affiche.

3) Appuyez sur ◀▶ pour ajuster le niveau.

Fonctionnement Réglage	Plage de réglage
Appuyez sur la touche ▶.	Renforce les couleurs.	-32 ~ +32
Appuyez sur la touche ◀.	Appauvrit les couleurs.

[TEINTE]

(Uniquement pour le signal NTSC/NTSC4.43 lorsque le signal d'entrée de type film et la borne

1) Appuyez sur ▲▼ pour sélectionner [TEINTE].

2) Appuyez sur ◀▶ ou sur la touche .

• L'écran d'ajustement individuel [TEINTE] s'affiche.

3) Appuyez sur ◀▶ pour ajuster le niveau.

Fonctionnement Réglage	Plage de réglage
Appuyez sur la touche ▶.	Ajuste les tons chair vers la couleur verdâtre.	-32 ~ +32
Appuyez sur la touche ◀.	Ajuste les tons chair vers le violet rougeâtre.

[DÉTAIL]

Vous pouvez ajuster la netteté de l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [DÉTAIL].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [DÉTAIL] s'affiche.

3) Appuyez sur ◀▶ pour ajuster le niveau.

Fonctionnement Réglage	Plage de réglage
Appuyez sur la touche ▶.	Les contours deviennent plus nets.	0 ~ +15
Appuyez sur la touche ◀.	Les contours deviennent plus doux.

Remarque

- [DÉTAIL] ne sera pas valable lorsque [DAYLIGHT VIEW] est réglé sur [AUTOMATIQUE] ou [OUI].

[TEMPÉRATURE DE COULEUR]

Vous pouvez changer la température des couleurs si les zones blanches de l'image projetée sont bleuâtres ou rougeâtres.

1) Appuyez sur ▲▼ pour sélectionner [TEMPÉRATURE DE COULEUR].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [TEMPÉRATURE DE COULEUR] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[STANDARD]	Réglage d'usine par défaut.
[CHAUD]	Devient une image bleuâtre. Sélectionnez cette option lorsque les zones blanches de l'image projetée sont rougeâtres.
[FROID]	Devient une image rougeâtre. Sélectionnez cette option lorsque les zones blanches de l'image projetée sont bleuâtres.

[EFFET IRIS]

La correction d'ouverture et la compensation de signal sont exécutées automatiquement en fonction de l'image pour obtenir une image au contraste optimal.

1) Appuyez sur ▲▼ pour sélectionner [EFFET IRIS].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [EFFET IRIS] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Sans correction.
[OUI]	Corrige l'ouverture.

[MENU AVANÇÉ]

Vous pouvez effectuer des ajustements plus avancés de l'image.

1) Appuyez sur ▲▼ pour sélectionner [MENU AVANÇÉ].

2) Appuyez sur la touche .

• L'écran [MENU AVANÇÉ] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner un élément parmi [CONTRASTE ROUGE] \~ [LUMINOSITÉ BLEU].

4) Appuyez sur ◀▶ ou sur la touche .

• L'écran d'ajustement individuel s'affiche.

5) Appuyez sur ◀▶ pour ajuster la valeur.

Éléments Fonctionnement Réglage Plage de réglage
[CONTRASTE ROUGE]	Appuyez sur la touche ▶.	Accentue le rouge dans les zones lumineuses.	-32 ~ +32
	Appuyez sur la touche ◀.	Atténue le rouge dans les zones lumineuses.
[CONTRASTE VERT]	Appuyez sur la touche ▶.	Accentue le vert dans les zones lumineuses.	-32 ~ +32
	Appuyez sur la touche ◀.	Atténue le vert dans les zones lumineuses.
[CONTRASTE BLEU]	Appuyez sur la touche ▶.	Accentue le bleu dans les zones lumineuses.	-32 ~ +32
	Appuyez sur la touche ◀.	Atténue le bleu dans les zones lumineuses.
[LUMINOSITÉ ROUGE]	Appuyez sur la touche ▶.	Accentue le rouge dans les zones sombres.	-32 ~ +32
	Appuyez sur la touche ◀.	Atténue le rouge dans les zones sombres.
[LUMINOSITÉ VERT]	Appuyez sur la touche ▶.	Accentue le vert dans les zones sombres.	-32 ~ +32
	Appuyez sur la touche ◀.	Atténue le vert dans les zones sombres.
[LUMINOSITÉ BLEU]	Appuyez sur la touche ▶.	Accentue le bleu dans les zones sombres.	-32 ~ +32
	Appuyez sur la touche ◀.	Atténue le bleu dans les zones sombres.

[DAYLIGHT VIEW]

Vous pouvez corriger l'image à son éclat optimal même si elle est projetée sous une lumière brillante.

1) Appuyez sur ▲▼ pour sélectionner [DAYLIGHT VIEW].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [DAYLIGHT VIEW] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[AUTOMATIQUE]	Active la correction automatique de [DAYLIGHT VIEW]. La luminosité de la pièce est détectée par le capteur de luminance, et l'éclat de l'image est automatiquement corrigé.
[OUI]	Active [DAYLIGHT VIEW].
[NON]	Désactive [DAYLIGHT VIEW].

Remarque

• [DAYLIGHT VIEW] ne peut pas être réglé sur [AUTOMATIQUE] lorsque le menu [RÉGLAGE PROJECTEUR] → [MÉTHODE DE PROJECTION] est réglé sur [ARRIÈRE/SOL] ou [ARR. /PLAFOND].
• Le mode [AUTOMATIQUE] ne peut pas fonctionner correctement si un objet est placé au-dessus du projecteur.

[DIGITAL CINEMA REALITY]

(Uniquement pour les entrées de signaux de type film)

Vous pouvez améliorer la résolution verticale d'une vidéo déroulante 2-2 et 2-3.

Cette fonction est disponible uniquement avec les entrées de signaux suivants.

525i (480i), 625i (576i), 1125 (1080)/60i, 1125 (1080)/50i, signal Y/C, signal VIDEO.

1) Appuyez sur ▲▼ pour sélectionner [DIGITAL CINEMA REALITY].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [DIGITAL CINEMA REALITY] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive [DIGITAL CINEMA REALITY].
[OUI]	Active [DIGITAL CINEMA REALITY].

[RÉDUCTION DE BRUIT]

(Uniquement lorsque la borne

Vous pouvez réduire le bruit lorsque l'image d'entrée est dégradée et que du bruit apparaît dans le signal d'image.

1) Appuyez sur ▲▼ pour sélectionner [RÉDUCTION DE BRUIT].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [RÉDUCTION DE BRUIT] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive la [RÉDUCTION DE BRUIT].
[OUI]	Active la [RÉDUCTION DE BRUIT].

*1 Lorsque [RÉGLAGE ENTRÉE COMPUTER1] est réglé sur [Y/C] (→ page 68)

Attention

- Si ceci est réglé pour un signal d'entrée avec peu de bruit, l'image peut sembler différente de ce qu'elle était au départ. Dans ce cas, réglez-la sur [NON].

[SYSTÈME-TV]

(Uniquement lorsque la borne

Le projecteur détecte automatiquement le signal d'entrée, mais vous pouvez régler le système de couleur manuellement si le signal d'entrée est instable. Choisissez le système de couleur correspondant au signal d'entrée.

*1 Lorsque [RÉGLAGE ENTRÉE COMPUTER1] est réglé sur [Y/C] (→ page 68)

1) Appuyez sur ▲▼ pour sélectionner [SYSTÈME-TV].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [SYSTÈME-TV] s'affiche.

3) Appuyez sur ◀▶ pour sélectionner le système de couleurs.

- Les éléments changent à chaque pression de la touche.

- Choisissez parmi [AUTOMATIQUE], [NTSC], [NTSC4.43], [PAL], [PAL-M], [PAL-N], [PAL60] et [SECAM].

- Réglez-le normalement sur [AUTOMATIQUE]. (Le réglage sur [AUTOMATIQUE] choisit automatiquement parmi [NTSC], [NTSC4.43], [PAL], [PAL-M], [PAL-N], [SECAM] ou [PAL60].)

[RGB/YP _B P _R ]/[RGB/YC _B C _R ]

Réglez-le normalement sur [AUTOMATIQUE]. Si l'image n'est pas affichée correctement quand il est réglé sur [AUTOMATIQUE], choisissez [RGB], [YC_BC_R] ou [YP_BP_R] en fonction du signal d'entrée.

1) Appuyez sur ▲▼ pour sélectionner [RGB/YP BPR ] ou [RGB/YC B C R ].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [RGB/YPP B R] ou [RGB/YC B C _R ] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[AUTOMATIQUE]	Le signal de synchro sélectionne automatiquement le signal [RGB]/ [YP _B P _R ]/[YC _B C _R ].
[RGB]	Sélectionnez cette option pour une entrée de signal RGB.
[YP _B P _R ]	Sélectionnez cette option pour une entrée de signal YP _B P _R .
[YC _B C _R ]	Sélectionnez cette option pour une entrée de signal YC _B C _R .

Lorsque la borne / ^*1 est sélectionnée

- Pour l'entrée 525i(480i), 625i(576i), 525p(480p) et 625p(576p)

Sélectionnez [AUTOMATIQUE], [RGB] ou [YCBCR] .

- Pour les autres entrées de signaux de type film

Sélectionnez [AUTOMATIQUE], [RGB] ou [YPBPR] .

*1 Lorsque la borne est utilisée comme borne .

Lorsque la borne / est sélectionnée

- Pour l'entrée 525p(480p) et 625p(576p)

Sélectionnez [AUTOMATIQUE], [RGB] ou [YCBCR] .

- Pour les autres entrées de signaux de type film

Sélectionnez [AUTOMATIQUE], [RGB] ou [YPBPR] .

Remarque

• Reportez-vous à la « Liste des signaux compatibles » (→ page 109) pour plus d'informations sur les signaux.
• Il est possible que la sélection du signal ne puisse pas correctement fonctionner selon les appareils connectés.

Menu [POSITION]

Sur l'écran du menu, choisissez [POSITION] dans le menu principal et sélectionnez un élément du sous-menu. Reportez-vous à « Navigation dans le menu » (→ page 44) pour connaître le fonctionnement de l'écran du menu.

- Après avoir sélectionné l'élément, appuyez sur ▲▼◀▶ pour effectuer le réglage.

[COR. DE TRAPÈZE AUTO]

Le projecteur peut automatiquement corriger la distorsion trapézoïdale verticale lorsque le projecteur est installé incliné.

1) Appuyez sur ▲▼ pour sélectionner [COR. DE TRAPÈZE AUTO].
2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [COR. DE TRAPÈZE AUTO] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactiver cette fonction.
[OUI]	Exécute automatiquement la correction de trapèze verticale lorsque le projecteur est installé intitulé.

Remarque

• Dans certains cas, la fonction de correction de trapèze automatique ne peut pas parfaitement corriger l'image, alors la correction manuelle est nécessarie.
• La fonction [COR. DE TRAPÈZE AUTO] ne peut pas fonctionner lorsque la caractéristique [FAÇADE/PLAFOND] ou [ARR. / PLAFOND] est sélectionnée dans [MÉTHODE DE PROJECTION] du menu [RÉGLAGE PROJECTEUR].

[RÉGLAGE DE L'ÉCRAN] (Pour PT-VW530 et PT-VX600)

Vous pouvez corriger la distorsion trapézoïdale et la distorsion courbe de l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

• L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner une option à régler.

[CORRECTION DE TRAPÈZE]	S'ajuste lorsque le trapèze de l'image projetée est déformé.
[CORRECTION DES ANGLES]	S'ajuste lorsque les quatre coins de l'image projetée sont déformés.
[CORRECTION COURBE]	S'ajuste lorsque la linéarité n'est pas uniforme ou l'image projetée présente une distorsion courbe.

Réglage [CORRECTION DE TRAPÈZE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

• L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DE TRAPÈZE].
4) Appuyez sur la touche .

- L'écran d'ajustement individuel [CORRECTION DE TRAPÈZE] s'affiche.

5) Appuyez sur ▲▼◀▶ pour effectuer le réglage.

Éléments Fonctionnement Réglage
[H]	Appuyez sur la touche ◀.	Le côté gauche sera plus petit.
	Appuyez sur la touche ▶.	Le côté droit sera plus petit.
[V]	Appuyez sur la touche ▲.	Le haut sera plus petit.
	Appuyez sur la touche ▼.	Le bas sera plus petit.

Réglage [CORRECTION DES ANGLES]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DES ANGLES].
4) Appuyez sur la touche .

• L'écran [CORRECTION DES ANGLES] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner l'élément à régler, puis appuyez sur la touche .
- L'écran d'ajustement individuel [CORRECTION DES ANGLES] s'affiche.
6) Appuyez sur ▲▼◀▶ pour effectuer le réglage.

[CORRECTION DES ANGLES]
[SUPÉRIEUR GAUCHE] [SUPÉRIEUR DROIT] [INFÉRIEUR GAUCHE] [INFÉRIEUR DROIT]

Réglage [CORRECTION COURBE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION COURBE].
4) Appuyez sur la touche .

•L'écran [CORRECTION COURBE] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner une option à régler.

[CORRECTION DE TRAPÈZE]	S'ajuste lorsque le trapèze de l'image projetée est déformé.
[ARC]	S'ajuste lorsque le radian de l'image projetée est déformé.

6) Appuyez sur la touche .

- L'écran d'ajustement individuel [CORRECTION DE TRAPÈZE] ou [ARC] s'affiche.

7) Appuyez sur ▲▼◀▶ pour effectuer le réglage.

Réglage [CORRECTION DE TRAPÈZE]

1) Appuyez sur ▲▼◀▶ pour effectuer le réglage.

- Pour plus de détails, veuillez se référer à [CORRECTION DE TRAPÈZE] dans le menu [RÉGLAGE DE L'ÉCRAN]. (→ page 54)

Réglage [ARC]

Éléments Fonctionnement Réglage
[H]	Appuyez sur la touche ◀.	Le haut et le bas de la ligne horizontale seront renflés.
	Appuyez sur la touche ▶.	Le haut et le bas de la ligne horizontale seront bosselés.
[V]	Appuyez sur la touche ▲.	La gauche et la droite de la ligne verticale seront bosselées.
	Appuyez sur la touche ▼.	La gauche et la droite de la ligne verticale seront gonflées.

Remarque

• Une valeur de réglage de [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES] et [CORRECTION COURBE] est valable. Lorsque le réglage [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES] ou [CORRECTION COURBE] est terminé, vous réglez les autres, et la valeur ajustée sera réinitialisée.
• Appuyez sur la touche sur la télécommande lorsque l'écran [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES] ou [CORRECTION COURBE] s'affiche, il passera à l'écran de réglage suivant.
• Lorsque l'écran de réglage [CORRECTION DES ANGLES] s'affiche, l'écran de réglage de l'autre coin peut être également affiché en appuyant sur la touche .
• Les corrections jusqu'à ±35° pour l'inclinaison dans la direction verticale et ±35° pour l'inclinaison dans la direction horizontale sont disponibles pour les réglages avec [CORRECTION DE TRAPÈZE]. Cependant, la qualité d'image va se dégrader et il va s'avérer plus difficile de faire la mise au point avec une correction plus importante. Installez le projecteur de façon à ce que la correction soit la plus petite possible.
• La taille de l'écran est également modifiée quand [CORRECTION DE TRAPÈZE] est appliquée pour divers ajustements.
• Le rapport d'aspect peut varier en fonction de la correction.

[RÉGLAGE DE L'ÉCRAN] (Pour PT-VZ570)

Vous pouvez corriger la distorsion trapézoïdale et la distorsion courbe de l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

• L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner une option à régler.

[CORRECTION DE TRAPÈZE]	S'ajuste lorsque le trapèze de l'image projetée est déformé.
[CORRECTION DES ANGLES]	S'ajuste lorsque les quatre coins de l'image projetée sont déformés.
[CORRECTION COURBE]	S'ajuste lorsque la linéarité n'est pas uniforme ou l'image projetée présente une distorsion courbe.

Réglage [CORRECTION DE TRAPÈZE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].

2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DE TRAPÈZE].

4) Appuyez sur la touche .

- L'écran d'ajustement individuel [CORRECTION DE TRAPÈZE] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner une option à régler.

[RAPPORT OPTIQUE]	Réglez le rapport optique pour l'objectif utilisé.
[CORRECTION DE TRAPÈZE]	S'ajuste lorsque le trapèze de l'image projetée est déformé.
[ÉQUILIBRAGE]	S'ajuste selon la plage de décalage d'objectif dans la direction horizontale ou verticale.

Réglage [RAPPORT OPTIQUE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].

2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DE TRAPÈZE].

4) Appuyez sur la touche .

•L'écran [CORRECTION DE TRAPÈZE] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner [RAPPORT OPTIQUE].

6) Appuyez sur la touche .

- L'écran d'ajustement individuel [RAPPORT OPTIQUE] s'affiche.

7) Appuyez sur ◀▶ pour effectuer le réglage.

• La valeur d'ajustement va de [0,9] à [2,3].

Réglage [CORRECTION DE TRAPÈZE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].

2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DE TRAPÈZE].

4) Appuyez sur la touche .

•L'écran [CORRECTION DE TRAPÈZE] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner [CORRECTION DE TRAPÈZE].

6) Appuyez sur la touche .

- L'écran d'ajustement individuel [CORRECTION DE TRAPÈZE] s'affiche.

7) Appuyez sur ▲▼◀▶ pour effectuer le réglage.

Éléments Fonctionnement Réglage
[H]	Appuyez sur la touche ◀.	Le côté gauche sera plus petit.
	Appuyez sur la touche ▶.	Le côté droit sera plus petit.
[M]	Appuyez sur la touche ▲.	Le haut sera plus petit.
	Appuyez sur la touche ▼.	Le bas sera plus petit.

Réglage [ÉQUILIBRAGE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DE TRAPÈZE].
4) Appuyez sur la touche .

•L'écran [CORRECTION DE TRAPÈZE] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner [ÉQUILIBRAGE].
6) Appuyez sur la touche .

- L'écran d'ajustement individuel [ÉQUILIBRAGE] s'affiche.

7) Appuyez sur ▲▼ pour régler l'équilibrage.

Réglage
Ajuste le réglage de l'équilibrage selon le nombre de l'ajustement de décalage d'objectif vertical.

Réglage [CORRECTION DES ANGLES]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION DES ANGLES].
4) Appuyez sur la touche .

•L'écran [CORRECTION DES ANGLES] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner l'élément à régler, puis appuyez sur la touche .

- L'écran d'ajustement individuel [CORRECTION DES ANGLES] s'affiche.

6) Appuyez sur ▲▼◀▶ pour effectuer le réglage.

[CORRECTION DES ANGLES]
[SUPÉRIEUR GAUCHE] [SUPÉRIEUR DROIT] [INFÉRIEUR GAUCHE] [INFÉRIEUR DROIT]
[LINEARITY]Direction horizontale		[LINEARITY]Direction verticale

Réglage [CORRECTION COURBE]

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE L'ÉCRAN].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE DE L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CORRECTION COURBE].
4) Appuyez sur la touche .

•L'écran [CORRECTION COURBE] s'affiche.

5) Appuyez sur ▲▼ pour sélectionner l'élément à régler, puis appuyez sur la touche .

- L'écran d'ajustement individuel [CORRECTION COURBE] s'affiche.

6) Appuyez sur ▲▼ pour sélectionner une option à régler.

[RAPPORT OPTIQUE] ^1	S'ajuste lorsque le rapport optique de l'objectif du projecteur est modifié.
[CORRECTION DE TRAPÈZE] ^2	S'ajuste lorsque le trapèze de l'image projetée est déformé.
[ARC]^3	S'ajuste lorsque le radian de l'image projetée est déformé.
[ÉQUILIBRAGE]^4	S'ajuste lorsque l'équilibrage de l'image projetée est déformé.
[MAINTIEN RAPPORT D'ASPECT]	Réglez sur [OUI], maintenez le rapport d'aspect lors de la correction de la distorsion courbe de l'image projetée.

*1 La valeur d'ajustement va de [0,9] à [2,3].

Pour plus de détails, veuillez se référer à [CORRECTION DE TRAPÈZE] → [RAPPORT OPTIQUE]. (→ page 56)

*2 Pour plus de détails, veuillez se référer à [CORRECTION DE TRAPÈZE] → [CORRECTION DE TRAPÈZE]. (→ page 56)

*3 Pour plus de détails, veuillez se référer à [CORRECTION COURBE] → [ARC]. (→ page 55)

*4 Pour plus de détails, veuillez se référer à [CORRECTION DE TRAPÈZE] → [ÉQUILIBRAGE]. (→ page 57)

Remarque

• Une valeur de réglage de [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES] et [CORRECTION COURBE] est valable. Lorsque le réglage [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES] ou [CORRECTION COURBE] est terminé, vous réglez les autres, et la valeur ajustée sera réinitialisée.
• Appuyez sur la touche sur la télécommande lorsque l'écran [CORRECTION DE TRAPÈZE], [CORRECTION DES ANGLES] ou [CORRECTION COURBE] s'affiche, il passera à l'écran de réglage suivant.
• Lorsque l'écran de réglage [CORRECTION DES ANGLES] s'affiche, l'écran de réglage de l'autre coin peut être également affiché en appuyant sur la touche .
• Les corrections jusqu'à ±25° pour l'inclinaison dans la direction verticale et ±30° pour l'inclinaison dans la direction horizontale sont disponibles pour les réglages avec [CORRECTION DE TRAPÈZE]. Cependant, la qualité d'image va se dégrader et il va s'avérer plus difficile de faire la mise au point avec une correction plus importante. Installez le projecteur de façon à ce que la correction soit la plus petite possible.
• La taille de l'écran est également modifiée quand [CORRECTION DE TRAPÈZE] est appliquée pour divers ajustements.
• Le rapport d'aspect peut varier en fonction de la correction.

[DÉCALAGE]

(Uniquement pour l'entrée de signaux informatiques (RGB) et des signaux YC_BC_R/YP_BP_R )

Déplacez verticalement ou horizontalement la position de l'image si celle-ci est décalée même lorsque la position relative du projecteur et de l'écran est correcte.

1) Appuyez sur ▲▼ pour sélectionner [DÉCALAGE].
2) Appuyez sur la touche .

•L'écran [DÉCALAGE] s'affiche.

3) Appuyez sur ▲▼◀▶ pour régler la position.

Orientation Fonctionnement Réglage
Réglage vertical(haut et bas)	Appuyez sur la touche ▲.	L'image se déplace vers le haut.
	Appuyez sur la touche ▼.	L'image se déplace vers le bas.
Réglage horizontal (droite et gauche)	Appuyez sur la touche ▶.	L'image se déplace vers la droite.
	Appuyez sur la touche ◀.	L'image se déplace vers la gauche.

[RÉGLAGE D'HORLOGE]

(Uniquement pour l'entrée de signaux informatiques (RGB))

Utilisez cette fonction pour ajuster et minimiser l'effet d'interférence causé par la projection de motifs composés de bandes verticales.

La projection d'un motif rayé peut engendrer des motifs cycliques (bruit). Effectuez le réglage de sorte que la quantité d'interférence soit au minimum. Vous pouvez ajuster l'horloge de points de l'image.

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE D'HORLOGE].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [RÉGLAGE D'HORLOGE] s'affiche.

3) Appuyez sur ◀▶ pour ajuster la valeur.

• La valeur d'ajustement va de [-32] à [+32].

Attention

- Réglez cette option avant [RÉGLAGE DE PHASE].

[RÉGLAGE DE PHASE]

(Uniquement pour l'entrée de signaux informatiques (RGB) et signaux YC_BC_R/YP_BP_R )

Vous pouvez procéder au réglage pour obtenir une image optimale lorsqu'une image scintillante ou une image aux contours mal définis est affichée.

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE DE PHASE].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [RÉGLAGE DE PHASE] s'affiche.

3) Appuyez sur ◀▶ pour ajuster la valeur.

- La valeur de réglage va de [-16] à [+16]. Effectuez le réglage de sorte que la quantité d'interférence soit au minimum.

Remarque

• Certains signaux peuvent ne pas être ajustables.
• Les valeurs optimales peuvent ne pas être obtenues si l'image provenant d'un ordinateur est instable.
• Dans le cas de la projection d'un signal avec une fréquence de signal d'horloge de point de 162 MHz ou supérieure, le bruit ne peut pas disparaître même si [RÉGLAGE DE PHASE] est ajusté.
• Le [RÉGLAGE DE PHASE] n'est pas modifiable avec un signal d'entrée numérique.

[SURBALAYAGE]

Utilisez cette fonction si des caractères ou des images sont rognés près de la périphérie de l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [SURBALAYAGE].
2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [SURBALAYAGE] s'affiche.

3) Appuyez sur ◀▶ pour ajuster le niveau.

• La valeur d'ajustement va de [0] à [+3].

Remarque

- Ce n'est pas disponible pour les signaux de l'ordinateur d'image fixe (RGB), et les signaux HDMI d'image fixe.

[ASPECT]

Vous pouvez changer le format d'affichage de l'image.

Le rapport d'aspect est commuté dans la limite d'écran sélectionnée dans [RÉGLAGE IMAGE].

Réglez d'abord [RÉGLAGE IMAGE]. (→ page 64)

1) Appuyez sur ▲▼ pour sélectionner [ASPECT].

2) Appuyez sur ◀▶ ou sur la touche .

• L'écran d'ajustement individuel [ASPECT] s'affiche.

3) Appuyez sur ◀▶ pour commuter l'élément.

- Les éléments changent à chaque pression de la touche.

[NORMAL]	Affiche les images sans changer le rapport d'aspect des signaux d'entrée.
[AUTOMATIQUE]*1	Le rapport d'aspect est automatiquement passé à celui optimal quand un identificateur de rapport d'aspect est inclus dans le signal d'entrée.
[PLEINE LARGEUR]	Affiche l'image avec un rapport d'aspect converti en 16:9 quand des signaux standard*2 sont appliqués.Affiche l'image sans changer le rapport d'aspect quand des signaux au format large*3 sont appliqués.
[ÉLARGI HORIZ.]	Affiche les images dans la totalité de la largeur de l'écran. Si les signaux ont un rapport d'aspect verticalement plus long que celui d'écran sélectionné dans [FORMAT D'ÉCRAN], l'image est affichée avec ses parties supérieures et inférieures coupées.
(ADAPTATION V.)	Affiche verticalement la hauteur de pixels du panneau sans changer le rapport d'aspect quand des signaux au format large sont appliqués. Si les signaux ont un rapport d'aspect horizontalement plus long que celui d'écran, l'image est affichée avec ses parties droites et gauches coupées.
[PLEINE MATRICE]	L'image est projetée en appliquant tous les pixels du panneau (écran). Les signaux d'entrée sont convertis au rapport d'aspect du panneau (écran).
[NATIF]	Affiche les images sans changer la résolution des signaux d'entrée.

*1 Uniquement pour l'entrée de signaux Vidéo (NTSC) et 480i (YC B C R )
*2 Les signaux standard sont des signaux d'entrée au format 4:3 ou 5:4.
*3 Les signaux au format large sont des signaux d'entrée avec un format de 16:10, 16:9 ou 15:9.

Remarque

• La taille de l'image peut être commutée anormalement lorsque [AUTOMATIQUE] est sélectionné, veuillez régler sur [NORMAL] ou [PLEINE LARGEUR] en fonction du signal d'entrée.
• Certains formats ne sont pas disponibles pour certains types de signaux d'entrée.
• Si un rapport d'aspect différent du rapport d'aspect des signaux d'entrée est sélectionné, les images apparaîtront différemment des images originales. Soyez attentif à ce point lors de la sélection du rapport d'aspect.
• Si vous utilisez le projecteur dans des endroits tels que des cafés ou des hôtels pour projeter des programmes à but commercial ou des présentations publiques, notez que l'ajustement du rapport d'aspect ou l'utilisation de la fonction de zoom pour changer les images de l'écran peut être une infraction aux droits du propriétaire possédant les droits d'auteur pour ce programme, qui est soumis à des lois de protections des droits d'auteur. Soyez vigilant lors de l'utilisation des fonctions du projecteur comme l'ajustement du rapport d'aspect et la fonction de zoom.
• Si des images 4:3 conventionnelles (normales) qui ne sont pas au format large sont affichées sur un écran large, il est possible que les bords de l'image ne puissent pas être visibles ou ils peuvent être déformés. Ces images doivent être visionnées comme avec un format 4:3 au format original prévu par le créateur des images.

[VERROU TRAME]

(Uniquement pour les signaux d'entrée d'image fixe)

Ce réglage est disponible pour des signaux informatiques particuliers. Ajustez lorsque le film est déformé.

1) Appuyez sur ▲▼ pour sélectionner [VERROU TRAME].

2) Appuyez sur ◀▶ ou sur la touche .

- L'écran d'ajustement individuel [VERROU TRAME] s'affiche.

3) Appuyez sur ◀▶ pour commuter le [VERROU TRAME].

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive le verrouillage de trame.
[OUI]	Active le verrouillage de trame.

Menu [LANGUAGE]

Sur l'écran du menu, choisissez [LANGUAGE] dans le menu principal et sélectionnez un élément du sous-menu. Reportez-vous à « Navigation dans le menu » (→ page 44) pour connaître le fonctionnement de l'écran du menu.

- Appuyez sur ▲▼ pour sélectionner une langue, appuyez ensuite sur la touche pour confirmer.

[LANGUAGE]

Vous pouvez choisir la langue du menu à l'écran.

• Les divers menus, paramètres, écrans d'ajustement, noms de touche de commande, etc. sont affichés dans la langue sélectionnée.
• La langue peut être choisie parmi anglais, allemand, français, italien, espagnol, portugais, néerlandais, suédois, finnois, norvégien, danois, polonais, hongrois, roumain, tchèque, russe, turc, arabe, kazakh, vietnamien, chinois, coréen, japonais et thaï.

Remarque

- La langue d'affichage à l'écran du projecteur est réglée sur anglais par défaut et quand [INITIALISER TOUT] (→ page 74) de [RÉGLAGE PROJECTEUR] est exécuté.

Menu [OPTION D'AFFICHAGE]

Sur l'écran du menu, choisissez [OPTION D'AFFICHAGE] dans le menu principal et sélectionnez un élément du sous-menu. Reportez-vous à « Navigation dans le menu » (→ page 44) pour connaître le fonctionnement de l'écran du menu.

- Après avoir sélectionné l'élément, appuyez sur ▲▼◀▶ pour effectuer le réglage.

[MENU A L'ÉCRAN]

Règle l'affichage et la position à l'écran.

[AFFICHAGE À L'ÉCRAN]

Choisissez d'afficher le guide d'entrée à l'écran lors de la commutation de la source d'entrée.

1) Appuyez sur ▲▼ pour sélectionner [MENU A L'ÉCRAN].
2) Appuyez sur la touche .

• L'écran [MENU A L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [AFFICHAGE À L'ÉCRAN].
4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[DÉTAILLÉ]	Affiche graphiquement le nom de la borne et du signal d'entrée.
[NON]	Désactive le guide d'entrée.
[SIMPLIFIÉ]	Affiche le nom de la borne d'entrée et du signal d'entrée.

[POSITION AFFICHAGE]

Réglez la position de l'écran de menu (OSD).

1) Appuyez sur ▲▼ pour sélectionner [MENU A L'ÉCRAN].
2) Appuyez sur la touche .

• L'écran [MENU A L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [POSITION AFFICHAGE].
4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent comme suit à chaque pression sur la touche : [CENTRE] → [SUPÉRIEUR GAUCHE] → [SUPÉRIEUR DROIT] → [INFÉRIEUR GAUCHE] → [INFÉRIEUR DROIT] → [CENTRE] → ...

[TAILLE OSD]

(Uniquement pour PT-VZ570)

Réglez la taille de l'écran de menu (OSD).

1) Appuyez sur ▲▼ pour sélectionner [MENU A L'ÉCRAN].
2) Appuyez sur la touche .

• L'écran [MENU A L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [TAILLE OSD].

62 - FRANÇAIS

4) Appuyez sur ◀▶ pour changer d'élément.

[NORMAL]	Utilisez ce paramètre normalement.
[DOUBLE]	Double taille de l'angle (la hauteur et la largeur seront deux fois) de [NORMAL].

[MESSAGE D'ALERTE]

Choisissez d'afficher/de masquer le message d'avertissement.

1) Appuyez sur ▲▼ pour sélectionner [MENU A L'ÉCRAN].
2) Appuyez sur la touche .

•L'écran [MENU A L'ÉCRAN] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [MESSAGE D'ALERTE].
4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Masque le message d'avertissement.
[OUI]	Affiche le message d'avertissement.

[NIVEAU DE SIGNAL HDMI]

Commute le réglage quand l'équipement externe est connecté à la borne / du projecteur et si l'image n'est pas projetée correctement.

1) Appuyez sur ▲▼ pour sélectionner [NIVEAU DE SIGNAL HDMI].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[AUTOMATIQUE]	Règle automatiquement le niveau du signal.
[64-940]	Sélectionnez cette option quand la borne HDMI d'un appareil externe (tel qu'un lecteur de DVD Blu-ray) est connectée à la borne HDMI 1 IN / HDMI 2 IN .
[0-1023]	Sélectionnez cette option quand la borne de sortie DVI d'un appareil externe (tel qu'un ordinateur) est connectée à la borne HDMI 1 IN / HDMI 2 IN par un câble de conversion ou un câble similaire.Sélectionnez-la aussi quand la borne de sortie HDMI d'un ordinateur ou d'un autre appareil est connectée à la borne HDMI 1 IN / HDMI 2 IN .

Remarque

• Le réglage optimal varie selon le réglage de sortie du périphérique externe relié. Consultez le mode d'emploi de l'appareil externe pour connaître les caractéristiques de sa sortie.
• Le niveau de signal affiché est estimé lorsque l'entrée est de 30 bits.

[RÉGLAGE CLOSED CAPTION] (Uniquement pour l'entrée NTSC, 480i YC R C R )

Réglez des sous-titres codés.

Sélection de l'affichage du sous-titrage

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE CLOSED CAPTION].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE CLOSED CAPTION] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [CLOSED CAPTION].
4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Les sous-titres codés ne sont pas affichés.
[OUI]	Les sous-titres codés sont affichés.

- Si [OUI] est sélectionné, passez à l'étape 5).

5) Une fois la confirmation affichée, sélectionnez [VALIDER] puis appuyez sur la touche .

Configuration du mode des sous-titres.

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE CLOSED CAPTION].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE CLOSED CAPTION] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [MODE].
4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[CC1]	Affiche les données CC1.
[CC2]	Affiche les données CC2.
[CC3]	Affiche les données CC3.
[CC4]	Affiche les données CC4.

Remarque

• Le sous-titre codé est une fonction principalement utilisée en Amérique du Nord qui affiche des informations textuelles avec des signaux vidéo. Les sous-titres codés risquent de ne pas s'afficher selon le périphérique raccordé ou le contenu lu.
• [RÉGLAGE CLOSED CAPTION] peut être choisi uniquement si un signal d'entrée NTSC ou 480i YC R C R est appliqué.
• Si [RÉGLAGE CLOSED CAPTION] est réglé sur [OUI], la luminosité de l'image peut être modifiée en fonction des périphériques externes ou du contenu utilisé de connexion correspondant du sous-titrage.
• Si un signal de sous-titres codés du mode choisi est appliqué, le texte n'est pas affiché même lorsque le menu [SÉCURITÉ] → [AFFICHAGE DU TEXTE] (→ page 76) est réglé sur [OUI].
• Les sous-titres codés ne s'affichent pas lorsque l'écran de menu s'affiche.

[RÉGLAGE IMAGE]

Réglez la taille d'écran.

Lorsque l'aspect d'une image projetée est modifié, obtenez la position d'image optimale pour l'écran défini. Procédez aux réglages nécessaires pour l'écran utilisé.

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE IMAGE].
2) Appuyez sur la touche .

•L'écran [RÉGLAGE IMAGE] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [FORMAT D'ÉCRAN].
4) Appuyez sur ◀▶ pour commuter l'option [FORMAT D'ÉCRAN].

- Les éléments changent à chaque pression de la touche.

■ Pour PT-VZ570

[FORMAT D'ÉCRAN]	Description Plage lorsque [POSITION IMAGE] est sélectionné
[16:10]	Le format projeté est 16:10. La position verticale ne peut pas être modifiée.
[16:9]	Le format projeté est 16:9. Ajuste la position verticale.
[4:3]	Le format projeté est 4:3. Ajuste la position horizontale.

■ Pour PT-VW530

[FORMAT D'ÉCRAN]	Description Plage lorsque [POSITION IMAGE] est sélectionné
[16:10]	Le format projeté est 16:10. La position verticale ne peut pas être modifiée.
[16:9]	Le format projeté est 16:9. Ajuste la position verticale.

■ Pour PT-VX600

[FORMAT D'ÉCRAN]	Description Plage lorsque [POSITION IMAGE] est sélectionné
[4:3]	Le format projeté est 4:3. La position verticale ne peut pas être modifiée.
[16:9]	Le format projeté est 16:9. Ajuste la position verticale.

5) Appuyez sur ▲▼ pour sélectionner [POSITION IMAGE].

• Pour PT-VZ570 et PT-VW530, si [FORMAT D'ÉCRAN] est réglé sur [16:10], l'ajustement de [POSITION IMAGE] n'est pas disponible.
• Pour PT-VX600, si [FORMAT D'ÉCRAN] est réglé sur [4:3], l'ajustement de [POSITION IMAGE] n'est pas disponible.

6) Appuyez sur ◀▶ pour ajuster la [POSITION IMAGE].

- Les éléments changent à chaque pression de la touche.

64 - FRANÇAIS

■ Lorsque [FORMAT D'ÉCRAN] est sur [16:9]

[CENTRE]	L'image au format 16:9 est affiché au centre.
[CHAUD]	L'image au format 16:9 est affiché au sommet.
[FROID]	L'image au format 16:9 est affiché au bas.

■ Lorsque [FORMAT D'ÉCRAN] est sur [4:3] (Uniquement pour PT-VZ570)

[CENTRE]	L'image au format 4:3 est affiché au centre.
[GAUCHE]	L'image au format 4:3 est affiché à gauche.
[DROITE]	L'image au format 4:3 est affiché à droite.

[DÉMARRAGE LOGO]

Réglez l'affichage du logo lorsque le projecteur est allumé.

1) Appuyez sur ▲▼ pour sélectionner [DÉMARRAGE LOGO].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive l'affichage de démarrage logo.
[LOGO DÉFAUT]	Affiche le logo Panasonic.
[LOGO UTIL.]	Affiche l'image enregistrée par l'utilisateur.

Remarque

• Le démarrage logo disparaîtra dans 30 secondes environ.
• Pour créer/enregistrer des images pour [LOGO UTIL.], utilisez le « Logo Transfer Software » inclus dans le CD-ROM fourni.
• Si vous n'enregistrez pas l'image de [LOGO UTIL.], le logo de démarrage ne s'affiche pas même si [DÉMARRAGE LOGO] est réglé sur [LOGO UTIL.].

[PARAMET. RÉGLAGE AUTO]

Définit l'exécution automatique du RÉGLAGE AUTOMATIQUE.

La position d'affichage de l'écran ou le niveau de signal peut être ajusté automatiquement sans appuyer sur la touche de la télécommande ou sur le panneau de commande à chaque occasion si vous appliquez fréquemment des signaux non enregistrés lors de réunions, etc.

1) Appuyez sur ▲▼ pour sélectionner [PARAMET. RÉGLAGE AUTO].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[AUTOMATIQUE]	Active la fonction de réglage automatique lors de la commutation des signaux.
[PAR TOUCHE]	Active la fonction de réglage automatique uniquement lors d'une pression sur la touche.

[RECHERCHE DE SIGNAL]

Au démarrage, cette fonction détecte automatiquement la borne recevant des signaux et définit les fonctions à utiliser.

1) Appuyez sur ▲▼ pour sélectionner [RECHERCHE DE SIGNAL].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive la détection automatique des entrées.
[OUI]	Active la détection automatique des entrées.

Remarque

- Si [RECHERCHE DE SIGNAL] est réglée à [OUI] en l'absence d'entrée de signal, appuyez sur la touche de la télécommande ou sur le panneau de commande, cette fonction détecte automatiquement la borne qui reçoit des signaux et l'active.

[COULEUR DE FOND]

Réglez l'affichage de l'écran projeté lorsqu'il n'y a pas d'entrée de signal.

1) Appuyez sur ▲▼ pour sélectionner [COULEUR DE FOND].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[BLEU]	Affiche la totalité de l'espace de projection en bleu.
[NOIR]	Affiche la totalité de l'espace de projection en noir.
[LOGO DÉFAUT]	Affiche le logo Panasonic.
[LOGO UTIL.]	Affiche l'image enregistrée par l'utilisateur.

Remarque

• Pour créer/enregistrer des images pour [LOGO UTIL.], utilisez le « Logo Transfer Software » inclus dans le CD-ROM fourni.
• Si vous n'enregistrez pas l'image de [LOGO UTIL.], l'image projetée s'affichera en noir même si [COULEUR DE FOND] est réglé sur [LOGO UTIL.].

[MODE ÉLARGI]

Utilisez cette fonction lors de l'affichage d'entrée de signaux incorrecte.

1) Appuyez sur ▲▼ pour sélectionner [MODE ÉLARGI].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[AUTOMATIQUE]	Affiche par l'analyse de signal automatique. Réglez normalement à ce mode.
[OUI]	Pour appliquer un signal large.
[NON]	Pour appliquer un signal 4:3.

[MODE SXGA]

Cette fonction est utilisée si la totalité de l'image projetée n'est pas affichée avec un signal d'entrée SXGA.

1) Appuyez sur ▲▼ pour sélectionner [MODE SXGA].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[AUTOMATIQUE]	Affiche par l'analyse de signal automatique. Réglez normalement à ce mode.
[SXGA]	Commute manuellement l'élément sur [SXGA] ou [SXGA+] si la totalité de l'image projetée n'est pas affichée lors de l'entrée du signal SXGA.
[SXGA +]

[MINUTEUR PRÉSENTATION]

Configurez et utilisez la fonction minuterie de présentation.

Réglage du mode

1) Appuyez sur ▲▼ pour choisir [MINUTEUR PRÉSENTATION].

2) Appuyez sur la touche .

•L'écran [MINUTEUR PRÉSENTATION] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [MODE].

4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[COMPTE PROGRESSIF]	Affiche le temps écoulé depuis le début du décompte.
[COMPTE À REBOURS]	Affiche le temps restant de la durée réglée avec [TIMER].

Réglage du compte à rebours

1) Appuyez sur ▲▼ pour choisir [MINUTEUR PRÉSENTATION].

2) Appuyez sur la touche .

•L'écran [MINUTEUR PRÉSENTATION] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [TIMER].

4) Appuyez sur ◀▶ pour régler la durée.

• La durée peut être réglée par incréments d'1 minute, entre 1 et 180 minutes.
  • La valeur par défaut est de 10 minutes.

Remarque

- [TIMER] est activé quand [MODE] est réglé sur [COMPTE À REBOURS].

Utilisation de la minuterie de présentation

1) Appuyez sur ▲▼ pour choisir [MINUTEUR PRÉSENTATION].
2) Appuyez sur la touche .

•L'écran [MINUTEUR PRÉSENTATION] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner l'élément, puis appuyez sur la touche .

[DÉBUT]	Le décompte démarre.
[ARRÊTER]	Le décompte s'arrête.
[REDÉMARRER]	Le décompte reprend.
[RESET]	Le décompte est réinitialisé.

• Lorsque [DÉBUT] ou [REDÉMARRER] est sélectionné, le temps écoulé ou le temps restant s'affiche en bas à droite de l'image projetée.
• Lorsque [ARRÊTER] est sélectionné, le temps écoulé ou le temps restant au moment de l'arrêt du décompte s'affiche en bas à droite de l'image projetée.
• Si [RESET] est sélectionné, passez à l'étape 4).

4) Appuyez sur la touche

trois fois, puis l'écran de menu disparaîtra.

- La fonction MINUTEUR PRÉSENTATION est annulée.

Remarque

• Les opérations de minuterie de présentation sont également possibles via la touche de la télécommande. (→ page 41)
• Le message de sécurité réglé dans le menu [SÉCURITÉ] → [AFFICHAGE DU TEXTE] (→ page 76) n'est pas affiché lorsque le temps écoulé ou le temps restant s'affiche.
• Le temps écoulé ou le temps restant n'est pas affiché lorsque l'écran de menu s'affiche.
• L'heure de début est « 000:00 » lorsque [MODE] est réglé sur [COMPTE PROGRESSIF].
• Lorsque [MODE] est réglé sur [COMPTE À REBOURS], l'heure de début est la valeur définie à [TIMER].
• Le chronomètre tourne dans le sens des aiguilles d'une montre lorsque [COMPTE PROGRESSIF] est sélectionné, et dans le sens inverse des aiguilles d'une montre lorsque [COMPTE À REBOURS] est sélectionné.

Mettre fin à la minuterie de présentation

1) Appuyez sur ▲▼ pour choisir [MINUTEUR PRÉSENTATION].
2) Appuyez sur la touche .

• L'écran [MINUTEUR PRÉSENTATION] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [SORTIE].
4) Appuyez sur la touche .

[AUTRES FONCTIONS]

Vous pouvez exécuter certaines opérations des touches de la télécommande au lieu des opérations de menu.

1) Appuyez sur ▲▼ pour sélectionner [AUTRES FONCTIONS].
2) Appuyez sur la touche .

•L'écran [OTHER FUNCTIONS] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner l'élément.

[RÉGLAGE AUTOMATIQUE]	Pour plus d'informations, reportez-vous à « Utilisation de la fonction RÉGLAGE AUTOMATIQUE ». (⇨ page 38)
[GEL D'IMAGE]	L'image projetée est figée et le son est coupé temporairement quel que soit l'état de la lecture sur l'équipement externe. Pour sortir de cette fonction, appuyez sur les touchesoude la télécommande.
[ARRET TEMPORAIRE AV]	Désactive le son et l'image quand le projecteur n'est pas utilisé pendant un certain temps. Pour sortir de cette fonction, appuyez sur les touchesoude la télécommande.
[ZOOM NUMÉRIQUE]	Pour plus d'informations, reportez-vous à « Utilisation de la fonction ZOOM NUMÉRIQUE ». (⇨ page 40)

4) Appuyez sur la touche .

Menu [RÉGLAGE PROJECTEUR]

Sur l'écran du menu, choisissez [RÉGLAGE PROJECTEUR] dans le menu principal et sélectionnez un élément du sous-menu.

Reportez-vous à « Navigation dans le menu » (→ page 44) pour connaître le fonctionnement de l'écran du menu.

- Après avoir sélectionné l'élément, appuyez sur ▲▼◀▶ pour effectuer le réglage.

[ÉTAT]

Vous pouvez contrôler l'état d'utilisation du projecteur.

1) Appuyez sur ▲▼ pour sélectionner [ÉTAT].
2) Appuyez sur la touche .

•L'écran [ÉTAT] s'affiche.

[SIGNAL]	[NOM]		Affiche le nom du signal d'entrée.
	[FREQUENCE]		Affiche la fréquence de balayage du signal d'entrée.
[DUREE D'UTILISATION]*1	[PROJECTEUR]		Affiche la durée d'utilisation actuelle du projecteur.
	[LAMPE (ET-LAV400*)]		Affiche le numéro de modèle de la lampe de rechange pour ce projecteur.
		[NORMAL]	Affiche la durée de fonctionnement de la lampe quand [PUISSANCE DE LA LAMPE] est réglé sur [NORMAL] en temps réel.
		[ECO]	Affiche la durée de fonctionnement de la lampe quand [PUISSANCE DE LA LAMPE] est réglé sur [ECO] en temps réel.
[NUMÉRO DE SÉRIE]	[PROJECTEUR]		Affiche le numéro de série du projecteur.

*1 La conversion suivante est nécessaire pour calculer l'estimation approximative pour le remplacement de la lampe.

Formule pendant le temps de remplacement de lampe (estimation brute)

A ×1 + B × 5/7A : La durée de fonctionnement est affichée sur l'écran [ÉTAT] → [DURÉE D'UTILISATION] → [LAMPE] → [NORMAL]B : La durée de fonctionnement est affichée sur l'écran [ÉTAT] → [DURÉE D'UTILISATION] → [LAMPE] → [ECO]

*2 Le N° de modèle de la lampe de rechange est sujette à changement sans préavis.

[RÉGLAGE ENTRÉE COMPUTER1]

Définissez si vous souhaitez utiliser la borne .

1) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE ENTRÉE COMPUTER1].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[RGB/YP _B P _R ]	Sélectionnez cette option si vous voulez appliquer un signal d'entrée RGB ou YP _B P _R (YC _B C _R ) à la borne.
[Y/C]	Sélectionnez cette option si vous voulez appliquer un signal d'entrée de luminance et un signal de couleur à la borne.

[SÉLECTION COMPUTER2]

Définissez si vous souhaitez utiliser la borne .
1) Appuyez sur ▲▼ pour sélectionner [SÉLECTION COMPUTER2].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[COMPUTER2 IN]	Pour appliquer un signal informatique.
[COMPUTER1 OUT]	Emet le signal d'entrée de la borne.

Remarque

- La [SÉLECTION COMPUTER2] ne sera pas disponible lorsque [COMPUTER2] est sélectionné comme source d'entrée.

[NUMÉRO DU PROJECTEUR]

Le projecteur est équipé d'une fonction de réglage du numéro ID qui peut être utilisée lorsque plusieurs projecteurs sont utilisés côte à côte, ceci afin d'en permettre la commande simultanée ou individuelle via une seule télécommande.

1) Appuyez sur ▲▼ pour sélectionner [NUMÉRO DU PROJECTEUR].
2) Appuyez sur la touche .

•L'écran [NUMÉRO DU PROJECTEUR] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner le numéro du projecteur.

- Pour choisir un élément parmi [TOUT] et [1] \~ [6].

[TOUT]	Choisissez quand commander les projecteurs sans spécifier de numéro ID.
[1] ~ [6]	Choisissez quand spécifier un numéro ID pour commander un projecteur individuel.

4) Appuyez sur la touche pour effectuer le réglage.

•[NUMÉRO DU PROJECTEUR] est défini.

Remarque

• Pour spécifier un numéro ID pour la commande individuelle, le numéro ID d'une télécommande doit correspondre au numéro ID du projecteur.
• Quand l'identificateur est réglé sur [TOUT], le projecteur fonctionne quel que soit l'identificateur spécifié pour la télécommande ou la commande par ordinateur.
  Si plusieurs projecteurs sont installés côte à côte avec leur identificateur réglé sur [TOUT], ils ne peuvent pas être contrôlés séparément depuis des projecteurs ayant d'autres identificateurs.
• Reportez-vous à « Réglage du numéro ID de la télécommande » (→ page 41) pour savoir comment définir l'identificateur de la télécommande.

[DEMARRAGE INITIAL]

Définissez la méthode de démarrage quand le cordon d'alimentation est branché dans la prise secteur.

1) Appuyez sur ▲▼ pour sélectionner [DEMARRAGE INITIAL].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[DERNIER RÉGLAGE]	Démarre dans l'état d'utilisation avant le débranchement du cordon d'alimentation ou avant la coupure du disjoncteur.
[STANDBY]	Démarre en mode de veille.
[OUI]	Démarre la projection immédiatement.

[MÉTHODE DE PROJECTION]

Réglez la méthode de projection en fonction de l'état d'installation du projecteur.

Changez la méthode de projection si l'affichage de l'écran est retourné ou inversé.

1) Appuyez sur ▲▼ pour sélectionner [MÉTHODE DE PROJECTION].
2) Appuyez sur ◀▶ pour changer de méthode de projection.

- Les éléments changent à chaque pression de la touche.

[FAÇADE/SOL]	Lors de l'installation du projecteur sur un bureau, etc. devant l'écran.
[FAÇADE/PLAFOND]	Lors de l'installation du projecteur devant l'écran avec le Support de Montage au Plafond (optionnel).
[ARRIÈRE/SOL]	Lors de l'installation du projecteur sur un bureau, etc. derrière l'écran (avec un écran transparent).
[ARR. /PLAFOND]	Lors de l'installation du projecteur derrière l'écran (avec un écran transparent) avec le Support de Montage au Plafond (optionnel).

[PUISSANCE DE LA LAMPE]

Commutez la luminosité de la lampe selon l'environnement de fonctionnement du projecteur ou le but.

1) Appuyez sur ▲▼ pour sélectionner [PUISSANCE DE LA LAMPE].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NORMAL]	À sélectionner lorsqu'une haute luminance est requise.
[ECO]	Sélectionnez cette option si une luminosité plus élevée n'est pas nécessaire.

Remarque

- Réglez-le sur [ECO] plutôt que [NORMAL] lorsque vous souhaitez réduire la consommation électrique, prolonger la durée de vie de la lampe et réduire le bruit de fonctionnement.

[GESTION ECOLOGIQUE]

Cette fonction optimise l'alimentation de la lampe selon l'état de fonctionnement, afin de réduire la consommation électrique.

1) Appuyez sur ▲▼ pour sélectionner [GESTION ECOLOGIQUE].
2) Appuyez sur la touche .

• L'écran [GESTION ECOLOGIQUE] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner l'élément.

Réglage [GESTION PUIS. LAMPE] à l'étape 3)

Définissez si vous souhaitez activer les trois fonctions [DÉTECT. LUM. AMBIENTE], [DÉTECTION DE SIGNAL] et [DÉTECTION MUTE AV].

4) Appuyez sur ◀▶ pour commuter [GESTION PUIS. LAMPE].

[NON]	Désactive le réglage de l'économie d'énergie.
[OUI]	Active le réglage de l'économie d'énergie.

5) Appuyez sur ▲▼ pour sélectionner un élément.

[DÉTECT. LUM. AMBIENTE]	Règle l'alimentation de la lampe selon la luminosité de l'emplacement d'installation.
[DÉTECTION DE SIGNAL]	Baisse l'alimentation de la lampe lorsqu'il n'y a aucun signal.
[DÉTECTION MUTE AV]	Baisse l'alimentation de la lampe lorsque [ARRET TEMPORAIRE AV] est sur [OUI].

6) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive le réglage ci-dessus.
[OUI]	Active le réglage ci-dessus.

Remarque

• La puissance de la lampe ne peut pas être automatiquement réduite dans les cas suivants :
• Lorsque l'éclairage de la lampe vient de s'achever ou le réglage de [PUISSANCE DE LA LAMPE] est terminé, etc..
• Lorsque [GESTION PUIS. LAMPE] est réglé sur [NON], les réglages de [DÉTECT. LUM. AMBIENTE], [DÉTECTION DE SIGNAL] et [DÉTECTION MUTE AV] ne sont pas disponibles.
• Lorsque des objets, etc. sont placés autour du capteur de luminance sur le dessus du projecteur, [DÉTECT. LUM. AMBIENTE] risque de ne pas fonctionner correctement.

Réglage [EXTINCTION AUTOMATIQUE] à l'étape 3)

Réglez l'opération comme suit s'il n'y a pas d'entrée de signal.

1) Appuyez sur ▲▼ pour sélectionner [EXTINCTION AUTOMATIQUE].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[EXTINCTION]	Le compte à rebours est affiché après 30 secondes sans signal d'entrée. La lampe de projection s'éteint et se refroidit une fois le temps défini atteint, puis le projecteur entre en mode de veille.
[NON]	La fonction d'extinction automatique est désactivée.
[PRÊT]	Le compte à rebours est affiché après 30 secondes sans signal d'entrée. La lampe de projection s'éteint et se refroidit une fois le temps défini atteint, pendant ce temps le projecteur est en mode d'extinction automatique. La lampe de projection est allumée si le signal d'entrée est rebranché ou si l'on appuie sur une touche.

70 - FRANÇAIS

Réglage [TIMER]

Le minuteur peut être réglé de 5 à 120 minutes. L'incrément est de 5 minutes.

1) Appuyez sur ▲▼ pour sélectionner [TIMER].
2) Appuyez sur ◀▶ pour régler le minuteur (5-120 min.).
- La durée change chaque fois que vous appuyez sur la touche.

Réglage [MODE STANDBY] à l'étape 3)

Définit la consommation électrique pendant la veille.

1) Appuyez sur ▲▼ pour sélectionner [MODE STANDBY].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NORMAL]	Sélectionnez cette option pour utiliser la fonction de réseau ou la fonction de communication de série en mode standby.
[ECO]	Sélectionnez cet élément pour réduire la consommation électrique pendant la veille.

Remarque

• Si [MODE STANDBY] est réglé sur [ECO], vous ne pouvez pas utiliser les fonctions de réseau lorsque le projecteur est en veille. Vous ne pouvez pas utiliser certaines commandes du protocole RS-232C quand même.
• En cas de réglage sur [ECO], cela peut prendre environ 10 secondes de plus avant que le projecteur ne démarre la projection après la mise sous tension par rapport au moment où [NORMAL] est sélectionné.
• Lorsque réglé sur [NORMAL], il peut prendre environ 1 minute pour activer la fonction de réseau après le branchement du cordon d'alimentation.
• Le réglage de [MODE STANDBY] ne peut pas être remis à l'usine par défaut même si le menu [RÉGLAGE PROJECTEUR] → [INITIALISER TOUT] est réalisé. (→ page 74)

[EMULATION]

Pour commander le projecteur sur un ordinateur via la borne , réglez l'utilisation des commandes de contrôle sur un projecteur Panasonic acheté précédemment. Ceci permet au logiciel de contrôle d'un projecteur existant de Panasonic d'être transmis et utilisé.

1) Appuyez sur ▲▼ pour sélectionner [EMULATION].
2) Appuyez sur la touche .

•L'écran [EMULATION] apparaît.

3) Appuyez sur ▲▼ pour sélectionner l'élément désiré.

[STANDARD]	Série VZ575N, série VW535N, série VX605N, série VZ570, série VW530, série VX600, VX60, série EZ580, série EW640, série EX610, série EW540, série EX510, série VW345N, série VX415N, VW340Z, VX410Z, VX42Z, VX406EA, VX46EA, série EZ770, série EW730, série EX800, série RZ475, série RZ470, série RW430, série RZ370, série RW330
[D3500]	Série D3500
[D4000]	Série D4000
[SERIE D/W5k]	Série D5700, série DW5100, série D5600, série DW5000, série D5500
[SERIE D/W/Z6k]	Série DZ770, série DW740, série DX810, série DZ680, série DW640, série DX610, série DW730, série DX800, série DZ6710, série DZ6700, série DW6300, série D6000, série D5000, série DZ570, série DW530, série DX500
[SERIE L730]	Série L730, série L720, série L520
[SERIE L780]	Série L780, série L750
[SERIE L735]	Série L735
[SERIE L785]	Série L785
[SERIE F/W]	Série FX430, série FW400, série FW300, série F300, série F200, série FW100, série F100
[LZ370]	Série LZ370
[SERIE LB/W]	Série LB3, série LB2, série LB1, série ST10, série LB90, série LW80NT, série LB80, série LB78, série LB75
[SERIE VX500]	Série VW435N, série VW440, série VW430, série VX505N, série VX510, série VX500, série VW330, série VX400NT, série VX400, série VX41
[SERIE EZ570]	Série EZ570, série EW630, série EW530, série EX600, série EX500
[VW431D]	Série VW431D

4) Appuyez sur la touche .

[FONCTION DU BOUTON]

La fonction affectée à la touche de la télécommande est affichée. Vous pouvez également effacer le réglage affecté.

Suppression de l'affectation de fonction à la touche

1) Appuyez sur ▲▼ pour sélectionner [FONCTION DU BOUTON].
2) Appuyez sur la touche .

•L'écran [FONCTION DU BOUTON] s'affiche.

3) Appuyez sur la touche .
4) Une fois le message de confirmation affiché, sélectionnez [VALIDER] puis appuyez sur la touche .

Remarque

- Vous pouvez également supprimer les réglages affectés en affichant le menu à l'écran, en sélectionnant l'élément de menu à supprimer (menu principal, sous-menu, ou menu détaillé) puis en appuyant sur la touche pendant au moins 3 secondes.

[REGLAGE AUDIO]

Vous pouvez effectuez des réglages plus détaillés du son.

Réglage du volume

1) Appuyez sur ▲▼ pour sélectionner [REGLAGE AUDIO].
2) Appuyez sur la touche .

•L'écran [REGLAGE AUDIO] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [VOLUME].
4) Appuyez sur ◀▶ pour régler le niveau.

Fonctionnement Réglage Plage
Appuyez sur la touche ▶.	Augmente le volume.	0 ~ +63
Appuyez sur la touche ◀.	Baisse le volume.

Réglage de la coupure

1) Appuyez sur ▲▼ pour sélectionner [REGLAGE AUDIO].
2) Appuyez sur la touche .

•L'écran [REGLAGE AUDIO] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [SUPP. SON].
4) Appuyez sur ◀▶ pour changer d'élément.

[NON]	Le son est émis.
[OUI]	Aucun son n'est émis.

Réglage de la sortie audio pendant la veille

1) Appuyez sur ▲▼ pour sélectionner [REGLAGE AUDIO].
2) Appuyez sur la touche .

•L'écran [REGLAGE AUDIO] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [EN MODE STANDBY].
4) Appuyez sur ◀▶ pour commuter [EN MODE STANDBY].

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive la sortie audio en veille.
[OUI]	Active la sortie audio en veille lorsque [MODE STANDBY] est réglé sur [NORMAL]. En ce moment, appuyez sur les touchesde la télécommande ou les touches◀▶ sur le panneau de commande pour ajuster le volume.

72 - FRANÇAIS

Remarque

- Lorsque [GESTION ECOLOGIQUE] → [MODE STANDBY] est réglé sur [ECO] (⇨ page 71), même si [EN MODE STANDBY] est réglé sur [OUI], l'audio ne peut pas être émis en mode de veille.

Réglage de la sélection d'entrée audio

Sélectionnez la borne d'entrée audio pour chaque signal d'entrée.

1) Appuyez sur ▲▼ pour sélectionner [REGLAGE AUDIO].

2) Appuyez sur la touche .

•L'écran [REGLAGE AUDIO] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner un élément de [SELECTION ENTREE AUDIO].

[COMPUTER1]	Règle la sortie audio quand l'entrée [COMPUTER1] est sélectionnée.
[COMPUTER2]	Règle la sortie audio quand l'entrée [COMPUTER2] est sélectionnée.
[VIDEO]	Règle la sortie audio quand l'entrée [VIDEO] est sélectionnée.
[HDMI1]	Règle la sortie audio quand l'entrée [HDMI1] est sélectionnée.
[HDMI2]	Règle la sortie audio quand l'entrée [HDMI2] est sélectionnée.

4) Appuyez sur ◀▶ pour changer d'élément.

- Les options secondaires changent chaque fois que vous appuyez sur la touche.

[COMPUTER1]	Sélectionnez une option parmi [AUDIO IN 1], [AUDIO IN 2] ou [AUDIO IN 3].
[COMPUTER2]	Sélectionnez une option parmi [AUDIO IN 1], [AUDIO IN 2] ou [AUDIO IN 3].
[VIDEO]	Sélectionnez une option parmi [AUDIO IN 1], [AUDIO IN 2] ou [AUDIO IN 3].
[HDMI1]	Sélectionnez une option parmi [HDMI1 AUDIO IN], [AUDIO IN 1], [AUDIO IN 2] ou [AUDIO IN 3].
[HDMI2]	Sélectionnez une option parmi [HDMI2 AUDIO IN], [AUDIO IN 1], [AUDIO IN 2] ou [AUDIO IN 3].

Remarque

• Quand [MICRO] est réglé sur [OUI], [AUDIO IN 2] ne peut pas être sélectionné.
• Même si [AUDIO IN 2] est choisi, il passera automatiquement à [AUDIO IN 1] quand [MICRO] est réglé sur [OUI].

Utilisation de la fonction MICRO

1) Appuyez sur ▲▼ pour sélectionner [REGLAGE AUDIO].
2) Appuyez sur la touche .

•L'écran [REGLAGE AUDIO] s'affiche.

3) Appuyez sur ▲▼ pour sélectionner [MICRO].
4) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive le MICRO.
[OUI]	La bornecommute sur l'entréeMICRO.

5) Appuyez sur ▲▼ pour sélectionner [RÉGLAGE MICRO].
6) Appuyez sur ◀▶ pour régler le niveau.

Fonctionnement Réglage Plage
Appuyez sur la touche ▶.	Augmente le gain de mixage du micro.	0 ~ +63
Appuyez sur la touche ◀.	Diminue le gain de mixage du micro.

Remarque

• Lorsque [NON] est choisi dans [MICRO], le [RÉGLAGE MICRO] n'est pas disponible.
• Si [MICRO] est réglé sur [OUI] lors de la connexion des signaux audio à la borne
• Lorsque [MICRO] est réglé sur [OUI], il n'y a pas de signal d'entrée, la fonction ARRET TEMPORAIRE AV est activée, la fonction GEL D'IMAGE est activée ou la fonction EXTINCTION AUTOMATIQUE est en cours de fonctionnement, le son de MICRO sera émis.

[MIRE DE TEST]

Affiche la mire de test intégrée au projecteur.

Les paramètres de la position, de la taille et des autres facteurs ne sont pas reflétés dans les mires de test. Veillez à afficher le signal d'entrée avant d'effectuer les divers ajustements.

1) Appuyez sur ▲▼ pour sélectionner [MIRE DE TEST].
2) Appuyez sur la touche .

- Le modèle de test avec l'écran d'ajustement individuel [CHANGE MIRE] s'affiche.

3) Appuyez sur ◀▶ pour changer d'élément.

• Les éléments commutent chaque fois que vous appuyez sur la touche.
  Tout blanc → Barres de couleur (vertical) → Barres de couleur (horizontal) → Croix blanche sur fond noir → Croix noire sur fond blanc → Hachures → Tout blanc →...
• Quand vous appuyez sur la touche ou , il sortira le modèle de test et reviendra au sous-menu [RÉGLAGE PROJECTEUR].

Remarque

- Le réglage initial est Tout blanc. L'écran initial est Hachures si vous l'avez affecté à la touche .

[COMPTEUR DU FILTRE]

Cette fonction sert à réinitialiser la durée d'utilisation du filtre et règle l'affichage de l'avertissement.

1) Appuyez sur ▲▼ pour sélectionner [COMPTEUR DU FILTRE].
2) Appuyez sur la touche .

•L'écran [COMPTEUR DU FILTRE] s'affiche.

[COMPTEUR DU FILTRE]	Affiche la durée d'utilisation du filtre.
[TIMER]	Règle le minuteur pour afficher un message d'alerte de remplacement de filtre.
[RÉINITIAL. COMPTEUR FILTRE]	Réinitialise le compteur du filtre.

Réglage [TIMER]

1) Appuyez sur ▲▼ pour sélectionner [TIMER].
2) Appuyez sur ◀▶ pour commuter le réglage du minuteur.

- Les éléments changent à chaque pression de la touche.

[NON] → [1000 H] → [2000 H] → [3000 H] → [4000 H] → [5000 H] → [6000 H] → [7000 H]

[RÉINITIAL. COMPTEUR FILTRE]

1) Appuyez sur ▲▼ pour sélectionner [RÉINITIAL. COMPTEUR FILTRE].
2) Appuyez sur la touche .

•L'écran [RÉINITIAL. COMPTEUR FILTRE] s'affiche.

3) Appuyez sur ◀▶ pour sélectionner [VALIDER] puis appuyez sur la touche .

[INITIALISER TOUT]

Restaurez les différentes valeurs de réglage à leurs réglages d'usine.

1) Appuyez sur ▲▼ pour sélectionner [INITIALISER TOUT].
2) Appuyez sur la touche .

•L'écran [INITIALISER TOUT] s'affiche.

3) Appuyez sur ◀▶ pour sélectionner [VALIDER] puis appuyez sur la touche .

- L'écran [INITIALISATION MAINTENANT...] est affiché, puis l'écran [ARRÊT DE L'ALIMENTATION] sera affiché.

4) Appuyez sur la touche .

• Le fonctionnement des autres touches est désactivé.
• L'écran de réglage initial (langage d'affichage) sera affiché lorsque le projecteur est allumé à la prochaine fois.

Remarque

• Le projecteur entre en veille pour refléter les valeurs de réglage quand [INITIALISER TOUT] est exécuté.
• Quand [INITIALISER TOUT] est exécuté, [EMULATION] et les valeurs de réglage [RESEAU] ne peuvent pas être remis aux valeurs d'usine par défaut. Pour plus d'informations sur l'initialisation de [RESEAU], veuillez se référer à [RESEAU] → [INITIALISE]. (→ page 79)

Menu [SÉCURITÉ]

Sur l'écran du menu, choisissez [SÉCURITÉ] dans le menu principal et sélectionnez un élément du sous-menu. Reportez-vous à « Navigation dans le menu » (→ page 44) pour connaître le fonctionnement de l'écran du menu.

- Lorsque le projecteur est utilisé pour la première fois, définissez le mot de passe initial :

Appuyez sur ▲▶▼◀▲▶▼◀ dans l'ordre, et appuyez sur la touche .

- Après avoir sélectionné l'élément, appuyez sur ▲▼◀▶ pour effectuer le réglage.

Attention

• Quand vous sélectionnez le menu [SÉCURITÉ] et appuyez sur la touche , la saisie d'un mot de passe est requise. Entrez le mot de passe prédéfini puis poursuivez les opérations dans le menu [SÉCURITÉ].
• Si le mot de passe a déjà été changé, entrez le mot de passe modifié, puis appuyez sur la touche .

Remarque

• Le mot de passe saisi est affiché sous la forme « * » sur l'écran.
• Un message d'erreur est affiché sur l'écran quand le mot de passe saisi est incorrect. Saisissez de nouveau le mot de passe correct.

[MOT DE PASSE]

L'écran [MOT DE PASSE] s'affiche lorsque l'appareil est allumé, [INITIALISER TOUT] est exécuté ou [INITIALISER] dans le menu [RÉSEAU] est exécuté. Quand le mot de passe saisi est incorrect, le fonctionnement est limité à la touche d'alimentation <∅/|> du panneau de commande ou de la télécommande.

1) Appuyez sur ▲▼ pour sélectionner [MOT DE PASSE].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive la saisie du mot de passe de sécurité.
[OUI]	Active la saisie du mot de passe de sécurité.

Remarque

• Le réglage [MOT DE PASSE] est réglé sur [NON] par les valeurs d'usine par défaut.
• Changez périodiquement le mot de passe afin qu'il soit difficile à deviner.
• Le mot de passe de sécurité est activé après avoir réglé [MOT DE PASSE] sur [OUI], coupé le courant et débranché le cordon d'alimentation de la prise de courant.

[CHANGE MOT DE PASSE]

Modifiez le mot de passe de sécurité.

1) Appuyez sur ▲▼ pour sélectionner [CHANGE MOT DE PASSE].
2) Appuyez sur la touche .

•L'écran [CHANGE MOT DE PASSE] s'affiche.

3) Appuyez sur ▲▼◀▶ ou les touches numériques (<1>-<6>) pour définir le mot de passe.
- Vous pouvez régler jusqu'à huit opérations de touche.
4) Appuyez sur la touche .
5) Saisissez de nouveau le mot de passe pour confirmation.
6) Appuyez sur la touche .

Remarque

• Le mot de passe saisi est affiché sous la forme « * » sur l'écran.
• Un message d'erreur est affiché sur l'écran quand le mot de passe saisi est incorrect. Saisissez de nouveau le mot de passe correct.
• Si le mot de passe de sécurité est composé de chiffres, il devra être réinitialisé si la télécommande est perdue. Consultez votre revendeur sur la méthode d'initialisation.

[AFFICHAGE DU TEXTE]

Faite chevaucher le message de sécurité (texte) sur l'image projetée.

1) Appuyez sur ▲▼ pour sélectionner [AFFICHAGE DU TEXTE].

2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Désactive l'affichage des textes.
[OUI]	Active l'affichage des textes.

[CHANGEMENT DE TEXTE]

Modifiez le texte affiché lorsque l'affichage de texte est activé en sélectionnant [OUI] dans [AFFICHAGE DU TEXTE].

1) Appuyez sur ▲▼ pour sélectionner [CHANGEMENT DE TEXTE].
2) Appuyez sur la touche .

• L'écran [CHANGEMENT DE TEXTE] s'affiche.

3) Appuyez sur ▲▼◀▶ pour sélectionner le texte, appuyez sur la touche pour entrer le texte.
4) Appuyez sur ▲▼◀▶ pour sélectionner [VALIDER] puis appuyez sur la touche .

•Le texte est modifié.

[VERROUILLAGE MENU]

Affichez le menu avec la touche

et indiquez si vous souhaitez activer les opérations de menu.

1) Appuyez sur ▲▼ pour sélectionner [VERROUILLAGE MENU].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Déverrouille les opérations de menu.
[OUI]	Verrouille les opérations de menu.

Remarque

• Si le mot de passe saisi est incorrect après avoir réglé [VERROUILLAGE MENU] sur [OUI], il est impossible d'utiliser la touche .
• [VERROUILLAGE MENU] est réglé sur [NON] au moment de l'achat ou de la réalisation de [INITIALISER TOUT].
• Lorsque [VERROUILLAGE MENU] est réglé sur [OUI] et puis saisissez le mot de passe pour déverrouiller, l'état de déverrouillage est maintenu jusqu'à ce que le projecteur passe en mode de veille.

[MOT DE PASSE VERROU. MENU]

Modifiez le mot de passe de verrouillage du menu.

1) Appuyez sur ▲▼ pour sélectionner [MOT DE PASSE VERROU. MENU].
2) Appuyez sur la touche .

•L'écran [MOT DE PASSE VERROU. MENU] s'affiche.

3) Appuyez sur ▲▼◀▶ pour sélectionner le texte, appuyez sur la touche pour saisir le texte.

- Vous pouvez saisir jusqu'à 16 caractères.

4) Appuyez sur ▲▼◀▶ pour sélectionner [VALIDER] puis appuyez sur la touche .

- Pour annuler, sélectionnez [ANNULER].

Attention

• Le mot de passe initial est « AAAA » au moment de l'achat ou de la réalisation de [INITIALISER TOUT].
• Changez périodiquement le mot de passe afin qu'il soit difficile à deviner.

76 - FRANÇAIS

[VERROUILLAGE TOUCHES]

Activez/Désactivez l'utilisation des touches du panneau de commande et de la télécommande.

1) Appuyez sur ▲▼ pour sélectionner [VERROUILLAGE TOUCHES].
2) Appuyez sur la touche .

•L'écran [VERROUILLAGE TOUCHES] s'affiche.

3) Appuyez sur ▲▼ pour choisir un élément entre [PANNEAU DE CONTRÔLE] et [CONTRÔLE TÉLÉCOMMANDE].

[PANNEAU DE CONTRÔLE]	Vous pouvez activer la limitation de commande sur le panneau de commande.
[CONTRÔLE TÉLÉCOMMANDE]	Vous pouvez activer la limitation de commande pour la télécommande.

4) Appuyez sur ◀ pour commuter entre [EN SERVICE] et [HORS SERVICE].

- Vous pouvez activer la limitation de commande sur le panneau de commande ou la télécommande.

[EN SERVICE]	Active le fonctionnement des touches.
[HORS SERVICE]	Désactive le fonctionnement des touches.

- Un écran de confirmation s'affichera lorsque vous changez [EN SERVICE] sur [HORS SERVICE], puis passez à l'étape 5).

5) Appuyez sur ◀▶ pour sélectionner [VALIDER] puis appuyez sur la touche .

Remarque

• Quand une opération de touche est effectuée sur l'appareil réglé sur [HORS SERVICE], l'écran [MOT DE PASSE] s'affiche. Pour poursuivre les opérations, saisissez le mot de passe de sécurité.
• L'écran [MOT DE PASSE] disparaît en l'absence d'opération pendant environ 10 secondes.
• Si les opérations du [PANNEAU DE CONTRÔLE] et de la [CONTRÔLE TÉLÉCOMMANDE] sont réglées sur [HORS SERVICE], le projecteur ne peut pas être éteint (ne peut pas passer en veille).
• Même lorsque vous sélectionnez les opérations de touche à désactiver sur la télécommande, les opérations des touches et de la télécommande sont activées.

Menu [RÉSEAU]

Sur l'écran du menu, choisissez [RÉSEAU] dans le menu principal et sélectionnez un élément du sous-menu. Reportez-vous à « Navigation dans le menu » (▶ page 44) pour connaître le fonctionnement de l'écran du menu.

- Après avoir sélectionné l'élément, appuyez sur ▲▼◀▶ pour effectuer le réglage.

[LAN CÂBLÉ]

Vous pouvez faire des réglages détaillés du réseau local câblé.

1) Appuyez sur ▲▼ pour sélectionner [LAN CÂBLÉ].
2) Appuyez sur la touche .

•L'écran [SETUP DÉTAILLÉ CÂBLE] s'affiche.

3) Appuyez sur ▲▼ pour choisir un élément puis modifiez ses valeurs en suivant les instructions.

[DHCP]	[OUI] : Si un serveur DHCP existe dans le réseau auquel le projecteur est connecté, l'adresse IP sera obtenue automatiquement.[NON] : Si aucun serveur DHCP n'existe dans le réseau auquel le projecteur est connecté, définissez aussi [ADRESSE IP], [MASQUE SOUS-RÉSEAU] et [PASSERELLE PAR DÉFAUT].
[ADRESSE IP]	Saisissez l'adresse IP si aucun serveur DHCP n'est utilisé.
[MASQUE SOUS-RÉSEAU]	Saisissez le masque sous-réseau si aucun serveur DHCP n'est utilisé.
[PASSERELLE PAR DÉFAUT]	Saisissez l'adresse de la passerelle si aucun serveur DHCP n'est utilisé.
[DNS1]	Saisissez l'adresse du serveur DNS si aucun serveur DHCP n'est utilisé.
[DNS2]	Saisissez l'adresse du serveur DNS secondaire si aucun serveur DHCP n'est utilisé.

4) Appuyez sur ▲▼ pour sélectionner [VALIDER], puis appuyez sur la touche .

■Paramètres par défaut du réseau local câblé

- Les réglages suivants sont définis avant que le projecteur quitte l'usine.

[DHCP]	NON
[ADRESSE IP]	192.168.10.100
[MASQUE SOUS-RÉSEAU]	255.255.255.0
[PASSERELLE PAR DÉFAUT]	192.168.10.1
[DNS1]/[DNS2]	NUL

Remarque

• Avant d'utiliser le serveur DHCP, vérifiez qu'il est déjà en service.
• Consultez votre administrateur réseau pour obtenir les valeurs ADRESSE IP, MASQUE SOUS-RÉSEAU et PASSERELLE PAR DÉFAUT.

[CHANGEMENT DE NOM]

Vous pouvez changer le nom de projecteur, par exemple, lors de l'utilisation du serveur DHCP.

1) Appuyez sur ▲▼ pour sélectionner [CHANGEMENT DE NOM].
2) Appuyez sur la touche .

•L'écran [CHANGEMENT DE NOM] s'affiche.

3) Sélectionnez les caractères avec les touches ▲▼◀▶ puis appuyez sur la touche pour entrer le nom du projecteur.
- Sélectionnez [SUP. TOUT] pour supprimer tous les caractères saisis, ou appuyez sur la touche de la télécommande pour supprimer un caractère sur le curseur dans le champ de saisie.
4) Sélectionnez [VALIDER] avec les touches ▲▼ puis appuyez sur la touche .
- Pour annuler le changement de nom, sélectionnez [ANNULER] et appuyez sur la touche .

78 - FRANÇAIS

Remarque

- [Name □□□□] (□□□□ représente 4 chiffres) est défini avant que le projecteur quitte l'usine.

[CONTRÔLE RÉSEAU]

Définissez ces valeurs lorsque vous voulez commander le projecteur depuis un ordinateur connecté au réseau.

1) Appuyez sur ▲▼ pour sélectionner [CONTRÔLE RÉSEAU].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Cette fonction est désactivée.
[OUI]	Cette fonction est activée. Le contrôle WEB, le contrôle PJLink, le contrôle de commande de LAN sont activés.

[AMX D.D.]

Réglez à [OUI] pour commander avec le contrôleur d'AMX Corporation.

Le réglage de cette fonction sur [OUI] permet la détection par la « AMX Device Discovery ». Pour plus d'informations, consultez le site Web d'AMX Corporation.

URL http://www.amx.com/

1) Appuyez sur ▲▼ pour choisir [AMX D.D.].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Cette fonction est désactivée.
[OUI]	Cette fonction est activée.

[Crestron Connected(TM)]

Réglez à [OUI] pour commander avec Crestron Connected™ de Crestron Electronics, Inc.

1) Appuyez sur ▲▼ pour sélectionner [Crestron Connected(TM)].
2) Appuyez sur ◀▶ pour changer d'élément.

- Les éléments changent à chaque pression de la touche.

[NON]	Cette fonction est désactivée.
[OUI]	Cette fonction est activée.

[ÉTAT]

Affiche l'état actuel du réseau.

1) Appuyez sur ▲▼ pour sélectionner [ÉTAT].
2) Appuyez sur la touche .

•L'écran [ÉTAT] s'affiche.

[DHCP]	Affiche l'état d'utilisation du serveur DHCP.
[ADRESSE IP]	Affiche l'adresse IP.
[MASQUE SOUS-RÉSEAU]	Affiche le masque de sous-réseau.
[PASSERELLE PAR DÉFAUT]	Affiche la passerelle par défaut.
[DNS1]	Affiche l'adresse du serveur DNS primaire.
[DNS2]	Affiche l'adresse du serveur DNS secondaire.
[ADRESSE MAC]	Affiche l'adresse MAC.

[INITIALISE]

Cette fonction permet de rétablir les différentes valeurs de réglages de [RÉSEAU] aux valeurs d'usine par défaut.

1) Appuyez sur ▲▼ pour sélectionner [INITIALISE].
2) Appuyez sur la touche .

•L'écran [INITIALISE] s'affiche.

3) Appuyez sur ◀▶ pour sélectionner [VALIDER] puis appuyez sur la touche .

Connexions du réseau

Le projecteur est doté d'une fonction réseau, et les utilisations suivantes sont disponibles depuis un ordinateur utilisant la commande par navigateur web.

•Réglage et ajustement du projecteur.

•Affichage de l'état du projecteur.

- Transmission de courriel électronique lorsqu'il y a un problème avec le projecteur.

Le projecteur prend en charge « Crestron Connected™ » et les logiciels d'application suivants de Crestron Electronics, Inc. sont également utilisables.

•RoomView Express

- Fusion RV

•RoomView Server Edition

Remarque

- « Crestron Connected™ » est un système développé par Crestron Electronics, Inc. qui gère et commande collectivement plusieurs appareils d'un système connectés par réseau, à partir d'un ordinateur. Ce projecteur reconnaît « Crestron Connected™ ».

- Pour plus d'informations sur « Crestron Connected™ », veuillez consulter le site web de Crestron Electronics, Inc..

(En anglais uniquement)

http://www.crestron.com/

Pour télécharger « RoomView Express », consultez le site Web de Crestron Electronics, Inc.. (En anglais uniquement)

http://www.crestron.com/getroomview

Ordinateur qui peut être utilisé

Pour utiliser la fonction de contrôle web, un navigateur Web est requis. Assurez-vous en avance que le navigateur Web peut être utilisé.

OS Navigateur web compatible
Windows	Internet Explorer 7.0 / 8.0 / 9.0 / 10.0 / 11.0
Mac OS	Safari 4.0 / 5.0 / 6.0 / 7.0

Remarque

- Une communication avec un serveur e-mail est nécessaire pour utiliser la fonction e-mail. Vérifiez au préalable que l'e-mail est utilisable.

Connexion avec LAN câblé

Exemple de connexion réseau normale

Attention

- Lorsqu'un câble réseau local est directement connecté au projecteur, la connexion réseau doit être effectuée à l'intérieur.

Remarque

• Un câble réseau local est nécessaire pour utiliser la fonction LAN.
• Utilisez un câble de réseau local blindé (Câble STP) compatible avec la catégorie 5 ou supérieure.
• Utilisez un câble réseau local d'une longueur de 100 m ou plus court.

Réglages du projecteur

1) Utilisez le câble LAN pour connecter le projecteur à l'ordinateur.
2) Allumez le projecteur.
3) Appuyez sur la touche

pour afficher le menu [RÉSEAU], puis sélectionnez [LAN CÂBLÉ], et appuyez sur la touche .
4) Définissez la configuration détaillée de [LAN CÂBLÉ].

- Pour plus de détails, consultez « LAN CÂBLÉ ». (→ page 78)

Remarque

• Veuillez confirmer avec votre administrateur du réseau avant de connecter à un réseau existant.
• Les réglages suivants sont définis avant que le projecteur quitte l'usine.

[DHCP]	NON
[ADRESSE IP]	192.168.10.100
[MASQUE SOUS-RÉSEAU]	255.255.255.0
[PASSERELLE PAR DÉFAUT]	192.168.10.1
[DNS1]/[DNS2]	NUL

Réglage d'ordinateur

1) Allumez l'ordinateur.
2) Effectuez le réglage du réseau en suivant votre administrateur du système.

- Si les réglages du projecteur sont les paramètres par défaut, l'ordinateur peut être utilisé avec les paramètres du réseau suivants.

[ADRESSE IP]	192.168.10.101
[MASQUE SOUS-RÉSEAU]	255.255.255.0
[PASSERELLE PAR DÉFAUT]	192.168.10.1

Accès par le navigateur Web

1) Démarrez votre navigateur Web sur l'ordinateur.
2) Saisissez l'adresse IP réglée sur le projecteur dans la barre d'adresse de votre navigateur Web.
3) Saisissez le nom d'utilisateur et le mot de passe.

- Le réglage d'usine du nom d'utilisateur est user1 (droits d'utilisateur)/admin1 (droits d'administrateur) et le mot de passe est panasonic (en minuscule).

4) Cliquez sur [OK].

•La page [Projector status] s'affiche.

Remarque

• Si vous utilisez un navigateur Web pour commander le projecteur, réglez [CONTRÔLE RÉSEAU] à [OUI] dans [RÉSEAU]. (→ page 79)
• Ne pas effectuer simultanément le réglage ou le contrôle en démarrant plusieurs navigateurs Web. Ne pas régler ou commander le projecteur avec plusieurs ordinateurs.
• Changez le mot de passe en premier. (→ page 90)
• Les droits d'administrateur permettent l'utilisation de toutes les fonctions. Les droits d'utilisateur permettent l'utilisation de [Projector status] (→ page 82), confirmation de la page d'information d'erreur (→ page 83), [Network status] (→ page 84), [Basic control] (→ page 84), [Advanced control] (→ page 84), et [Change password] (→ page 90) uniquement.
• L'accès sera verrouillé pendant quelques minutes si un mot de passe incorrect est saisi trois fois de suite.
• Certains éléments de la page de configuration du projecteur utilisent la fonction Javascript du navigateur Web. Il est possible que le projecteur ne puisse pas être commandé correctement s'il est réglé avec un navigateur sur lequel cette fonction n'est pas activée.
• Si l'écran pour le contrôle Web n'est pas affiché, consultez votre administrateur réseau.
• Pendant la mise à jour de l'écran pour le contrôle Web, l'écran peut devenir blanc pendant un moment, mais il ne s'agit pas d'un dysfonctionnement.

Description de chaque élément

1 Onglet de page

Changez de page en cliquant sur cet élément.

2 [Status]

L'état du projecteur s'affiche si vous cliquez sur cet élément.

3 [Projector control]

La page [Projector control] est affichée en cliquant sur cet élément.

4 [Detailed set up]

La page [Detailed set up] est affichée en cliquant sur cet élément.

5 [Change password]

La page [Change password] est affichée en cliquant sur cet élément.

6 [Crestron Connected (TM)]

La page de contrôle de Crestron Connected™ est affichée en cliquant sur cet élément.

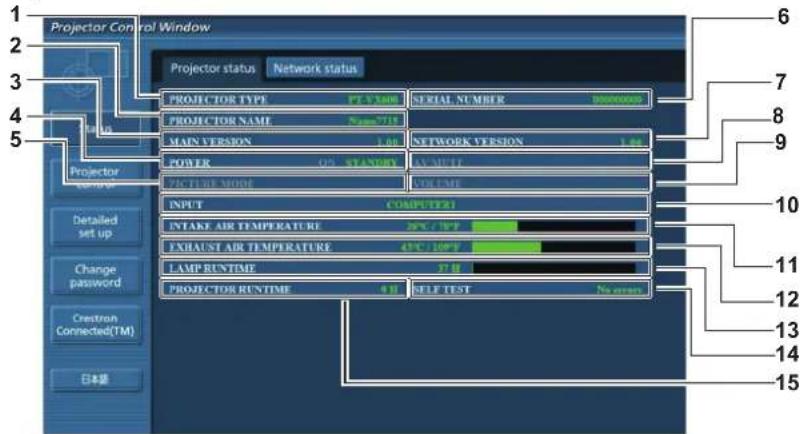

Page [Projector status]

Cliquez sur [Status] → [Projector status].

Affichez l'état du projecteur pour les éléments suivants.

1 [PROJECTOR TYPE]

Affiche le type de projecteur.

2 [PROJECTOR NAME]

Affiche le nom défini dans le projecteur.

3 [MAIN VERSION]

Affiche la version du micrologiciel du projecteur.

4 [POWER]

Affiche l'état de l'alimentation.

5 [PICTURE MODE]

Affiche l'état de mode d'image.

6 [SERIAL NUMBER]

Affiche le numéro de série du projecteur.

7 [NETWORK VERSION]

Affiche la version du micrologiciel du réseau.

8 [AV MUTE]

Affiche l'état du silencieux audio/vidéo.

9 [VOLUME]

Affiche l'état du volume.

10 [INPUT]

Affiche l'état de l'entrée sélectionnée.

11 [INTAKE AIR TEMPERATURE]

Affiche l'état de la température d'aspiration de l'air dans le projecteur.

12 [EXHAUST AIR TEMPERATURE]

Affiche l'état de la température d'entrée d'échappement du projecteur.

13 [LAMP RUNTIME]

Affiche la durée d'utilisation de lampe (valeur convertie).

14 [SELF TEST]

Affiche les informations d'autodiagnostic.

15 [PROJECTOR RUNTIME]

Affiche la durée de vie du projecteur.

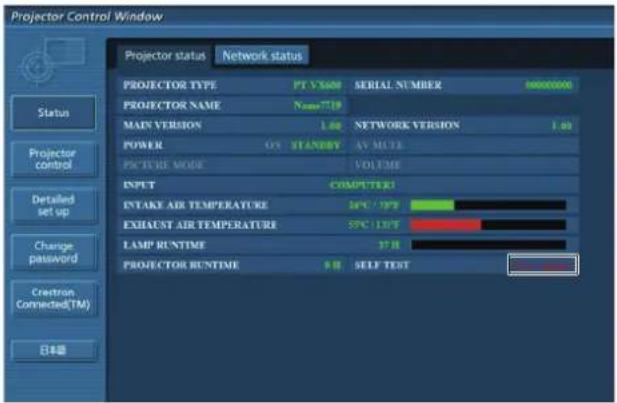

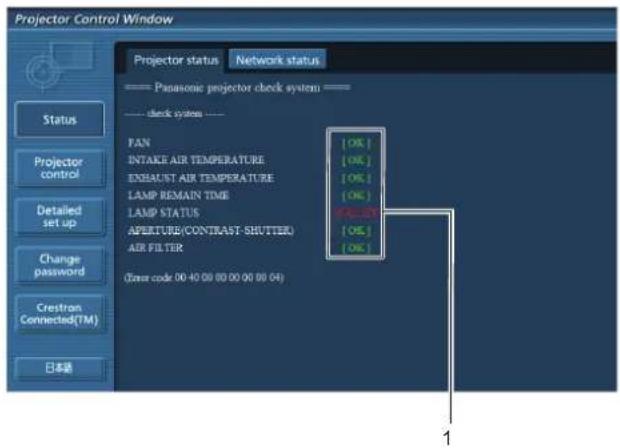

Page des informations d'erreurs

Si [Error (Detail)] ou [Warning (Detail)] est affiché dans l'affichage d'auto-diagnostic de l'écran [Projector status], cliquez pour afficher les détails de l'erreur/de l'alerte.

- Le projecteur pourrait entrer à l'état de veille pour se protéger selon le contenu de l'erreur.

1 Affichage du résultat de l'auto-diagnostic

Affiche les résultats de la vérification d'élément.

[OK] : Indique que le fonctionnement est normal.

[FAILED] : Indique qu'il y a un problème.

[WARNING] : Indique la présence d'une alerte.

■ Eléments [FAILED] affichés quand un problème se produit

Paramètre Description
[FAN]	Un problème est survenu dans le ventilateur ou sa circuiterie. Consultez votre revendeur.
[FAN(INTAKE1)] Un problème est survenu dans le ventilateur d'aspiration 1.
[FAN(INTAKE2)] Un problème est survenu dans le ventilateur d'aspiration 2.
[FAN(INTAKE3)] Un problème est survenu dans le ventilateur d'aspiration 3.
[FAN(INTAKE4)] Un problème est survenu dans le ventilateur d'aspiration 4.
[FAN(EXHAUST)] Un problème est survenu dans le ventilateur d'extraction.
[FAN(LAMP)] Un problème est survenu dans le ventilateur de refroidissement de la lampe.
[INTAKE AIR TEMPERATURE]	La température d'aspiration de l'air est trop élevée. Le projecteur peut être utilisé dans un environnement de fonctionnement où la température est élevée, comme à proximité d'un appareil de chauffage.
[EXHAUST AIR TEMPERATURE]	La température de l'air d'échappement est élevée. Le port d'échappement d'air est peut-être obstrué.
[LAMP REMAIN TIME]	La durée de fonctionnement de la lampe a dépassé la durée cumulée prescrite, il est temps de remplacer la lampe.
[LAMP STATUS]	La lampe ne s'est pas allumée.Attendez quelques instants que la lampe se refroidisse puis rallumez le projecteur.
[APERTURE (CONTRAST-SHUTTER)]	Un problème est survenu dans le circuit de l'obturateur de contraste. Consultez votre revendeur.
[AIR FILTER]	Il y a trop de poussière accumulée dans le filtre à air. Eteignez le projecteur et débranchez le cordon d'alimentation de la prise murale, puis remplacez l'unité du filtre à air.

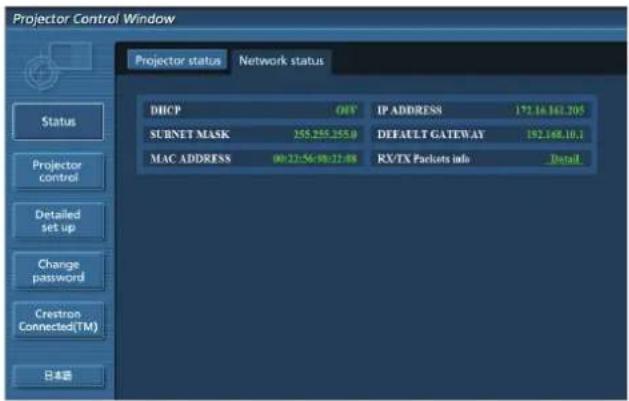

Page [Network status]

Cliquez sur [Status] → [Network status].

L'état du réglage de réseau actuel est affiché.

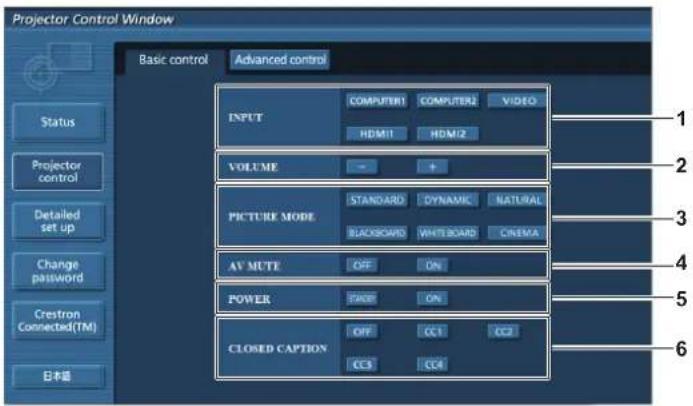

Page [Basic control]

Cliquez sur [Projector control] → [Basic control].

1 [INPUT]

Change le signal d'entrée.

2 [VOLUME]

Règle le niveau du volume.

3 [PICTURE MODE]

Change le mode d'image.

4 [AV MUTE]

Commute entre AV mute actif/inactif.

5 [POWER]

Met l'appareil sous/hors tension.

6 [CLOSED CAPTION]

Commute le mode de sous-titrage.

Page [Advanced control]

Cliquez sur [Projector control] → [Advanced control].

1 [POSITION]

Ajuste la position de l'image et la correction du trapèze.

2 [PICTURE]

Ajuste les éléments de l'image.

Page [Network config]

Cliquez sur [Detailed set up] → [Network config].

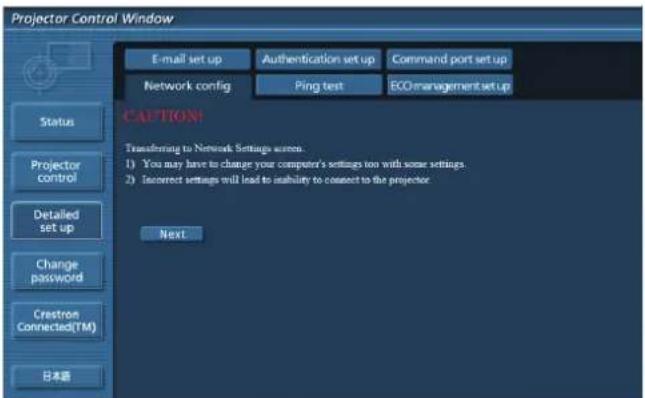

1) Cliquez sur [Network config].

• L'écran [CAUTION!] s'affiche.

2) Sélectionnez l'élément pour changer le réglage, puis cliquez sur [Next].

•Le réglage actuel s'affiche.

3) Cliquez sur [Change].

• L'écran de changement de réglage s'affiche.

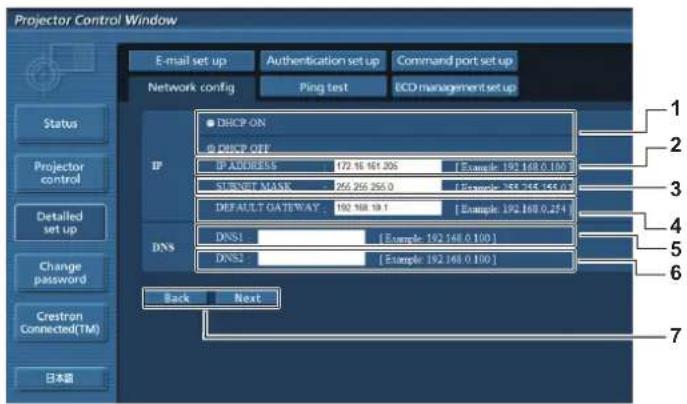

LAN câblé

1 [DHCP ON], [DHCP OFF]

Réglez à [DHCP ON] pour activer la fonction client DHCP.

2 [IP ADDRESS]

Entrez l'adresse IP si vous n'utilisez pas de serveur DHCP.

3 [SUBNET MASK]

Entrez le masque de sous-réseau si vous n'utilisez pas de serveur DHCP.

4 [DEFAULT GATEWAY]

Entrez l'adresse de la passerelle par défaut si vous n'utilisez pas de serveur DHCP.

5 [DNS1]

Entrez l'adresse du serveur DNS1. Caractères permis pour saisir l'adresse du serveur DNS1 (primaire) : Nombres (0 à 9), point (.) (Exemple : 192.168.0.253)

6 [DNS2]

Entrez l'adresse du serveur DNS2.

Caractères permis pour saisir l'adresse du serveur DNS2 (secondaire) :

Nombres (0 à 9), point (.)

(Exemple : 192.168.0.254)

7 [Back], [Next]

Cliquez sur [Back] pour revenir à l'écran d'origine. Les réglages actuels sont affichés en cliquant sur [Next]. Cliquez sur [Submit] pour mettre les réglages à jour.

Remarque

• Lorsque vous utilisez les fonctions « Avant » et « Arrière » de votre navigateur, un message d'avertissement « La page a expiré » peut s'afficher. Dans ce cas, cliquez à nouveau sur [Network config] car l'opération suivante ne sera pas garantie.
• La modification des paramètres du réseau local lors de la connexion au réseau local peut provoquer la coupure de la connexion.

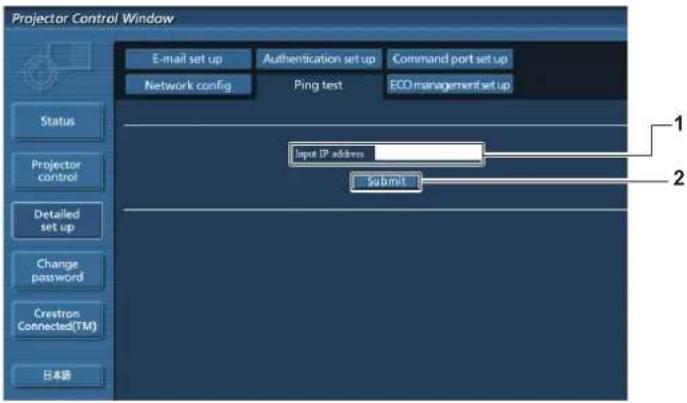

Page [Ping test]

Vérifiez la connexion du réseau au serveur de courrier, au serveur POP, au serveur DNS, etc. Cliquez sur [Detailed set up] → [Ping test].

1 [Input IP address]

Saisissez l'adresse IP du serveur qui doit être testé.

2 [Submit]

Exécute le test de connexion.

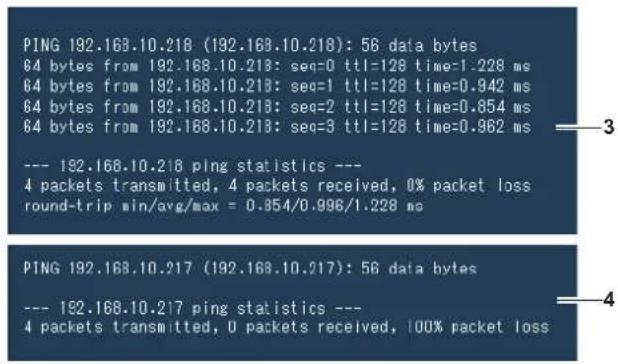

3 Exemple d'affichage lorsque la connexion est un succès

4 Exemple d'affichage lorsque la connexion est un échec

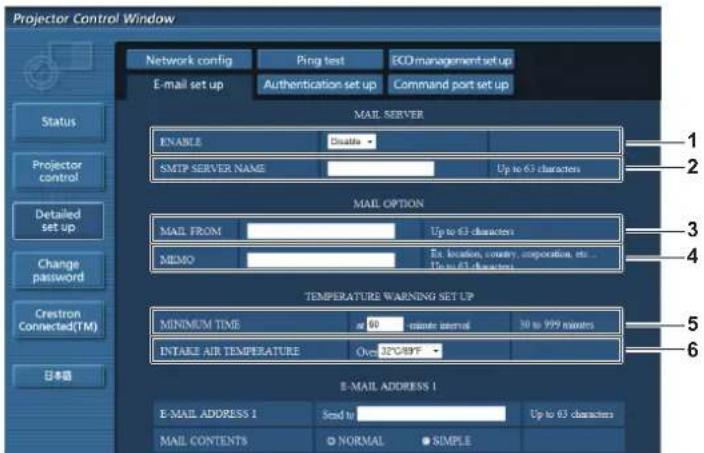

Page [E-mail set up]

Lorsqu'il y a un problème ou que le temps d'exécution d'une lampe atteint une valeur définie, un e-mail peut être envoyé à des adresses e-mail prédéfinies (jusqu'à deux adresses).

Cliquez sur [Detailed set up] → [E-mail set up].

1 [ENABLE]

Sélectionnez [Enable] pour utiliser la fonction de courriel électronique.

2 [SMTP SERVER NAME]

Entrez l'adresse IP ou le nom du serveur de courriel (SMTP). Pour saisir le nom du serveur, la configuration du serveur DNS est nécessaire.

3 [MAIL FROM]

Saisissez l'adresse e-mail du projecteur. (Jusqu'à 63 caractères en octet simple)

4 [MEMO]

Saisissez les informations telles que la localisation du projecteur qui informent l'expéditeur de l'e-mail. (Jusqu'à 63 caractères en octet simple)

5 [MINIMUM TIME]

Changez l'intervalle minimal pour le courriel d'avertissement de température. La valeur par défaut est 60 minutes. Le cas échéant, aucun autre e-mail ne sera envoyé dans les 60 minutes suivant l'envoi du premier e-mail d'avertissement de température, même si la température d'avertissement est atteinte.

6 [INTAKE AIR TEMPERATURE]

Changez le réglage de température pour l'e-mail d'avertissement de température. Un e-mail d'avertissement de température est envoyé si la température dépasse cette valeur.

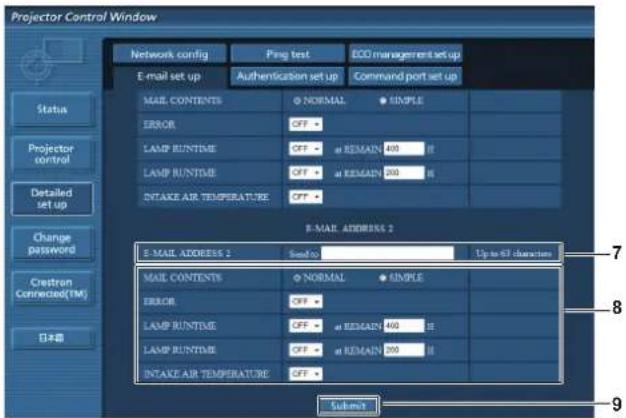

7 [E-MAIL ADDRESS 1]/[E-MAIL ADDRESS 2]

Saisissez l'adresse e-mail à laquelle l'e-mail doit être expédié. Laissez [E-MAIL ADDRESS 2] vide si vous n'utilisez pas deux adresses de messagerie.

8 Réglage des conditions de l'envoi d'e-mail

Sélectionnez les conditions d'envoi de courriel.

[MAIL CONTENTS] :

Sélectionnez [NORMAL] ou [SIMPLE].

[ERROR]:

Envoi d'un courriel quand une erreur s'est produite dans l'auto-diagnostic.

[LAMP RUNTIME] :

Un courriel est envoyé quand la durée de vie restante de la lampe atteint la valeur réglée dans le champ à droite.

[INTAKE AIR TEMPERATURE] :

Envoi d'un courriel quand la température d'entrée d'air a atteint la valeur définie dans le champ ci-dessus.

9 [Submit]

Mettez les réglages à jour.

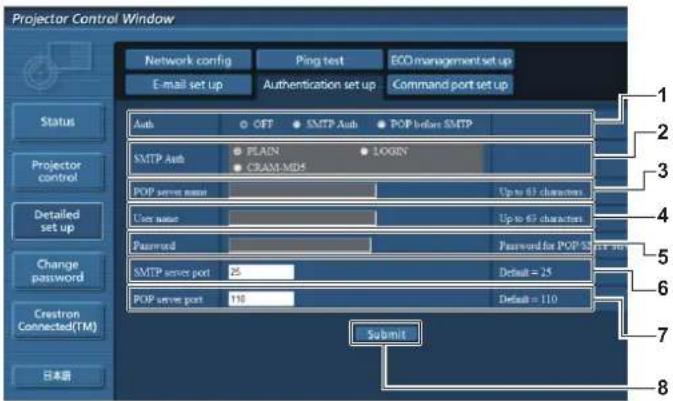

Page [Authentication set up]

Définissez les éléments d'authentication quand une authentication POP ou SMTP est nécessaire pour envoyer un courriel.

Cliquez sur [Detailed set up] → [Authentication set up].

1 [Auth]

Sélectionnez la méthode d'authentication requise par votre prestataire de service Internet.

2 [SMTP Auth]

Effectuez le réglage quand l'authentication SMTP est sélectionnée.

3 [POP server name]

Entrez le nom du serveur POP.

Caractères permis :

Caractères alphanumériques (A à Z, a à z, 0 à 9)

Signe moins (-) et point (.)

4 [User name]

Entrez le nom d'utilisateur du serveur POP ou du serveur SMTP.

5 [Password]

Entrez le mot de passe du serveur POP ou du serveur SMTP.

6 [SMTP server port]

Entrez le numéro de port du serveur SMTP.

(Normalement 25)

7 [POP server port]

Entrez le numéro de port du serveur POP.

(Normalement 110)

8 [Submit]

Mettez les réglages à jour.

Contenu d'e-mail envoyé

Exemple d'un e-mail envoyé lorsqu'e-mail est réglé

Une fois les paramètres de messagerie configurés, un courrier contenant les informations ci-dessous est envoyé.

--- Panasonic projector report(CONFIGURE) ---
Projector Type    : PT-VX600
Serial No    : SH1234567
---- E-mail setup data ----
TEMPERATURE WARNING SETUP
MINIMUM TIME    at [ 60] minutes interval
INTAKE AIR TEMPERATURE   Over [ 32degC / 89degF ]
ERROR    [ OFF ]
LAMP RUNTIME    [ OFF ]    at REMAIN [ 400] H
LAMP RUNTIME    [ OFF ]    at REMAIN [ 200] H
INTAKE AIR TEMPERATURE   [ OFF ]
---- check system ----
FAN    [ OK ]
INTAKE AIR TEMPERATURE   [ OK ]
EXHAUST AIR TEMPERATURE   [ OK ]
LAMP REMAIN TIME   [ OK ]
LAMP STATUS    [ OK ]
APERTURE (CONTRAST-SHUTTER)   [ OK ]
AIR FILTER    [ OK ]
(Error code 00 00 00 00 00 00 00 00)
Intake air temperature    : 31 degC / 87 degF
Exhaust air temperature    : 37 degC / 98 degF

PROJECTOR RUNTIME    800 H

LAMP ECO    500 H
LAMP NORMAL    100 H
LAMP REMAIN    3400 H

---- Current status ----
MAIN VERSION    1.00
NETWORK VERSION    1.00
SUB VERSION    1.00
LAMP STATUS    LAMP-ON
INPUT    RGB
SIGNAL NAME    XGA6
SIGNAL FREQUENCY    0.00kHz / 0.00Hz

---- Wired Network configuration ----
DHCP Client OFF
IP address    192.168.10.100
MAC address    04:20:9A:00:00:00

---- Memo ----

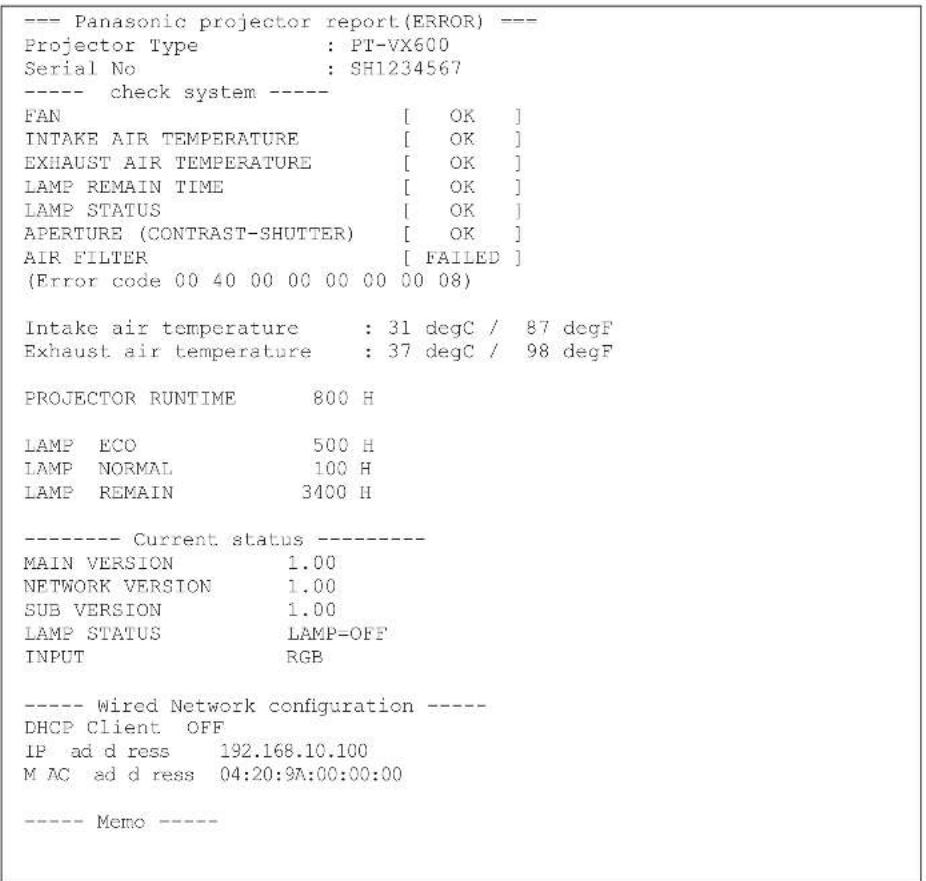

Exemple de courriel envoyé pour une erreur

Un courrier contenant les informations ci-dessous est envoyé en cas d'erreur.

Page [Command port set up]

Choisissez le numéro de port utilisé pour le contrôle de commande. Cliquez sur [Detailed set up] → [Command port set up].

1 [COMMAND PORT]

Choisissez le numéro de port utilisé pour le contrôle de commande.

2 [Set command port]

Mettez les réglages à jour.

Page [ECO management set up]

Vous pouvez effectuer les réglages pour la fonction de gestion ECO du projecteur. Cliquez sur [Detailed set up] → [ECO management set up].

1 [LAMP POWER] Sélectionnez le réglage [PUISSANCE DE LA LAMPE].
2 [AUTO POWER SAVE] Sélectionnez [ON] pour régler [AMBIENT LIGHT DETECTION], [SIGNAL DETECTION] et [AV MUTE DETECTION].
3 [AMBIENT LIGHT DETECTION] Activez ([ON])/désactivez ([OFF]) la fonction de détection de lumière ambiante.
4 [SIGNAL DETECTION] Activez ([ON])/désactivez ([OFF]) la fonction de détection de signal.

5 [AV MUTE DETECTION] Activez ([ON])/désactivez ([OFF]) la fonction de détection mute AV.
6 [POWER MANAGEMENT] Sélectionnez le mode de consommation électrique.
7 [TIMER] Sélectionnez le temps où la lampe est éteinte lorsque la fonction de POWER MANAGEMENT est activée.
8 [Submit] Mettez les réglages à jour.

Remarque

- Pour une description détaillée de chaque élément de réglage, reportez-vous au menu du projecteur [RÉGLAGE PROJECTEUR] → [GESTION ECOLOGIQUE]. (→ page 70)

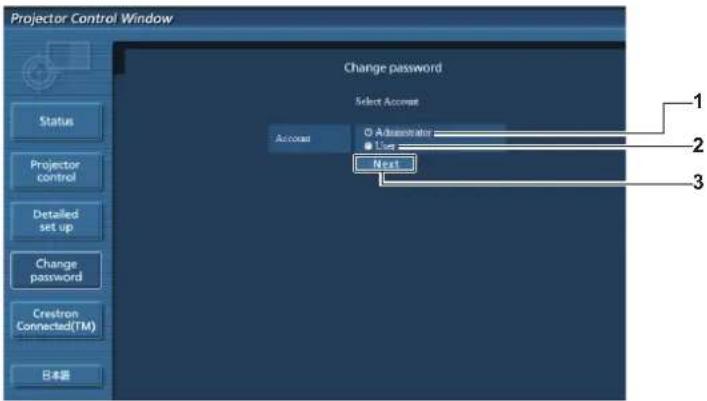

Page [Change password]

Cliquez sur [Change password].

1 [Administrator] Sert à modifier le réglage [Administrator].
2 [User] Sert à modifier le réglage [User].

3 [Next] Sert à modifier le réglage du mot de passe.

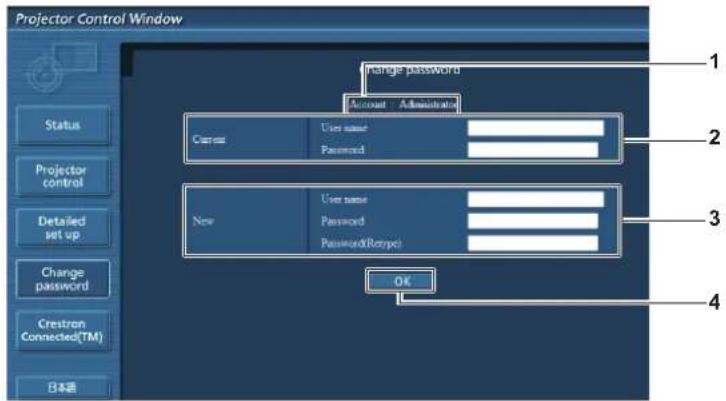

Compte [Administrator]

1 [Account]

Affiche le compte à modifier.

2 [Current]

[User name]:

Saisissez le nom d'utilisateur avant le changement.

[Password] :

Saisissez le mot de passe actuel.

3 [New]

[User name]:

Saisissez le nouveau nom d'utilisateur désiré.

(Jusqu'à 16 caractères en octet simple)

[Password]:

Saisissez le nouveau mot de passe désiré.

(Jusqu'à 16 caractères en octet simple)

[Password (Retype)]:

Saisissez encore une fois le nouveau mot de passe souhaité.

4 [OK]

Pour valider le changement de mot de passe.

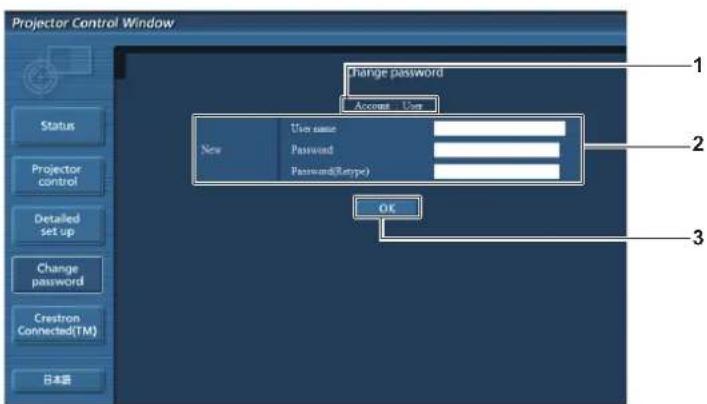

Compte [User]

1 [Account]

Affiche le compte à modifier.

2 [New]

[User name] :

Saisissez le nouveau nom d'utilisateur désiré.

(Jusqu'à 16 caractères en octet simple)

[Password] :

Saisissez le nouveau mot de passe désiré. (Jusqu'à 16

caractères en octet simple)

[Password (Retype)]:

Saisissez encore une fois le nouveau mot de passe souhaité.

3 [OK]

Pour valider le changement de mot de passe.

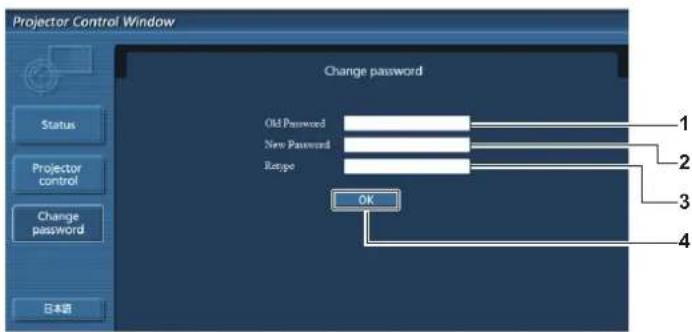

[Change password] (Pour des droits d'utilisateur)

Seul le changement de mot de passe est activé avec les droits d'utilisateur.

1 [Old Password]

Saisissez le mot de passe actuel.

2 [New Password]

Saisissez le nouveau mot de passe désiré. (Jusqu'à 16 caractères en octet simple)

3 [Retype]

Saisissez encore une fois le nouveau mot de passe souhaité.

4 [OK]

Pour valider le changement de mot de passe.

Remarque

- Pour modifier le compte de l'administrateur, vous devez entrer le [User name] et le [Password] dans [Current].

Page [Crestron Connected(TM)]

Le projecteur peut être surveillé/contrôlé avec Crestron Connected™.

Pour démarrer la page de contrôle de Crestron Connected™ dans l'écran de commande Web, vous devez avoir un accès avec des droits d'administrateur. (Avec des droits d'utilisateur, le bouton [Crestron Connected(TM)] n'est pas affiché sur l'écran de commande Web.)

La page de contrôle de Crestron Connected™ est affichée en cliquant sur [Crestron Connected(TM)].

Elle ne s'affiche pas si Adobe® Flash® Player n'est pas installé sur l'ordinateur utilisé, ou si le navigateur utilisé ne supporte pas Flash. Dans ce cas, cliquez sur [Back] dans la page de contrôle pour revenir à la page précédente.

Page de contrôle

1 [Tools], [Info], [Help]

Onglets de sélection des réglages, d'informations ou de la page d'aide du projecteur.

2 [POWER]

Met l'appareil sous/hors tension.

3 [VOL DOWN], [AV MUTE], [VOL UP]

Règle le volume.

Commute entre la fonction AV mute actif/inactif.

4 [Input Select]

Contrôle la sélection d'entrée.

Non disponible lorsque le projecteur est hors tension.

5 Touches de contrôle de l'écran de menu Permet de naviguer dans l'écran de menu.

6 Ajustement du gel d'image/de la qualité d'image

Contrôle les éléments relatifs au gel d'image/à la qualité d'image.

7 [Back]

Retour à la page précédente.

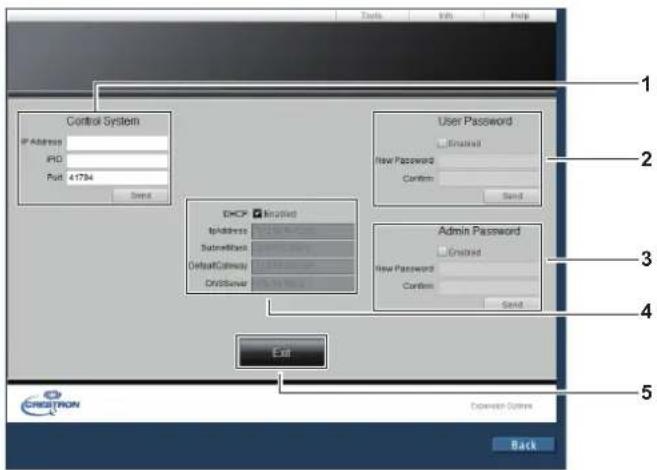

Page [Tools]

Cliquez sur [Tools] dans la page de contrôle.

1 [Control System]

Règle les informations nécessaires pour la communication avec le contrôleur qui est connecté au projecteur.

2 [User Password]

Définissez le mot de passe des droits d'utilisateur pour la page de contrôle de Crestron Connected™.

3 [Admin Password]

Définissez le mot de passe des droits d'administrateur pour la page de contrôle de Crestron Connected™.

4 État du réseau

Affiche le réglage du réseau local câblé.

[DHCP]

Affiche le réglage actuel.

[lpAddress]

Affiche le réglage actuel.

[SubnetMask]

Affiche le réglage actuel.

[DefaultGateway]

Affiche le réglage actuel.

[DNSServer]

Affiche le réglage actuel.

5 [Exit]

Retour à la page de contrôle.

Page [Info]

Cliquez sur [Info] dans la page de contrôle.

1 [Projector Name]

Affiche le nom du projecteur.

2 [Mac Address]

Affiche l'adresse MAC.

3 [Lamp Hours]

Affiche la durée d'utilisation de lampe (valeur convertie).

4 [Power Status]

Affiche l'état de l'alimentation.

5 [Source]

Affiche l'entrée sélectionnée.

6 [Lamp Mode]

Affiche l'état de réglage de [PUISSANCE DE LA LAMPE]. (→ page 70)

7 [Error Status]

Affiche l'état d'erreur.

8 [Exit]

Retour à la page de contrôle.

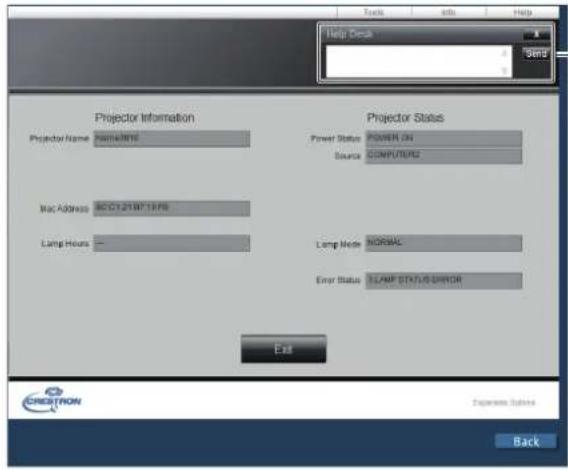

Page [Help]

Cliquez sur [Help] dans la page de contrôle.

La fenêtre [Help Desk] est affichée.

1

1 [Help Desk]

Envoi/réception de messages à/d'un administrateur qui utilise Crestron Connected™.

Chapitre 5 Entretien

Ce chapitre décrit les méthodes d'inspection en cas de problèmes, d'entretien et de remplacement des appareils.

Voyants de lampe et de température

Quand un voyant s'allume

Si un problème survient à l'intérieur du projecteur, le voyant de lampe et le voyant de température vous en informant en s'allumant ou en clignotant. Vérifiez l'état des voyants et résolvez les problèmes indiqués comme suit.

Attention

- Avant de prendre une mesure corrective, suivez la procédure de mise hors tension indiqué dans « Arrêt du projecteur ». (→ page 36)

Voyant de lampe

État du voyant	S'allume en rouge Clignotant en rouge.
État	Il est temps de remplacer la lampe.(→ page 99)	Un problème est détecté au niveau de la lampe ou de l'alimentation électrique de la lampe.
Contrôle	•[REEMPLACER LA LAMPE] était affiché à la mise sous tension ?•Le voyant s'allume quand la durée d'utilisation de la lampe a atteint 5 000 heures (quand [PUISSANCE DE LA LAMPE] est réglé sur [NORMAL]).	•Avez-vous allumé l'alimentation immédiatement après l'avoir coupée ?	•Une erreur s'est produite dans le circuit de la lampe. Vérifiez s'il y a des fluctuations (ou des baisses) dans la tension d'alimentation.
Remède	•Remplacez la lampe.	•Patientez jusqu'à ce que la lampe lumineuse se refroidisse, puis remettez le projecteur sous tension.	•Éteignez le projecteur, débranchez le cordon d'alimentation secteur de la prise secteur, et consultez votre revendeur.

Remarque

- Si le voyant de lampe est toujours allumé ou clignote toujours après l'application des mesures précédentes, demandez une réparation de votre appareil à votre revendeur.

Voyant de température

État du voyant	S'allume en rouge Clignotant en rouge.		Clignotant en rouge (lentement).
État	Le filtre à air est encrassé, la température interne est élevée (avertissement).	Le filtre à air est encrassé, la température interne est élevée (état de veille).	Le projecteur détecte une anomalie et ne peut pas être allumé.
Contrôle	L'orifice d'entrée/d'échappement d'air est-il bloqué?La température de la pièce est-elle élevée?Est-ce que le filtre à air est sale?		—
Remède	Retirez tout objet qui bloquerait l'orifice d'entrée/d'échappement d'air.Installez le projecteur dans un lieu avec une température ambiante de 0 °C (32 °F) à 40 °C (104 °F)*1.N'utilisez pas le projecteur à une altitude supérieure ou égale à 2 700 m (8 858') au-dessus du niveau de la mer.Remplacez le filtre à air. (→ page 97)		•Si le projecteur s'éteint à nouveau, débranchez le cordon d'alimentation secteur et contactez votre revendeur ou le centre de service pour l'entretien et l'examen.

*1 Lorsque vous utilisez le projecteur à haute altitude (entre 1 200 m (3 937") et 2 700 m (8 858') au dessus du niveau de la mer), la température ambiante de fonctionnement doit être comprise entre 0 °C (32 °F) et 30 °C (86 °F).

Remarque

• Si le voyant de température est toujours allumé ou clignote toujours après l'application des mesures précédentes, demandez une réparation de votre appareil à votre revendeur.
• Si la [PUISSANCE DE LA LAMPE] est réglé sur [NORMAL], [PUISSANCE DE LA LAMPE] peut être réglé sur [ECO] de force pour protéger le projecteur lorsque la température ambiante de fonctionnement devient entre 35 °C (95 °F) et 40 °C (104 °F).

Entretien/Remplacement

Avant d'exécuter l'entretien/le remplacement

• Avant l'entretien du projecteur ou le remplacement de l'appareil, veillez à couper l'alimentation. (→ page 36)
• Lors de la mise hors tension du projecteur, assurez-vous de suivre les procédures décrites dans « Arrêt du projecteur ». (→ page 36)

Entretien

Boîtier externe

Essuyez la saleté et la poussière avec un chiffon doux et sec.

• Si la saleté persiste, humidifiez le chiffon avec de l'eau et essorez-le complètement avant d'essuyer le projecteur. Séchez le projecteur avec un chiffon sec.
• N'utilisez pas de benzène, de diluant, d'alcool à brûler, d'autres solvants ou de nettoyants ménagers. Cela pourrait endommager le boîtier externe.
• Lorsque vous utilisez des chiffons à poussière traités chimiquement, suivez les instructions décrites sur l'emballage.

Surface frontale de l'objectif

Essuyez la saleté et la poussière de la surface frontale de l'objectif avec un chiffon propre et doux.

• N'utilisez pas de chiffon pelucheux, sale ou imbibé d'huile/d'eau.
• L'objectif est fragile, n'exercez pas une force excessive lorsque vous l'essuyez.

Attention

- L'objectif est en verre. Des impacts ou une force excessive lors de l'essuyage peuvent rayer sa surface. Manipulez avec soin.

Remplacement de l'unité

Filtre à air

La durée estimée avant le remplacement est d'environ 7 000 heures, mais il est recommandé de remplacer le filtre à air plus tôt si le projecteur est utilisé dans un environnement poussiéreux.

Remplacez l'unité de filtre à air dans les cas suivants :

- Si l'unité de filtre à air est encrassé, un message « Avertissement de Température » est affiché sur l'écran, puis le voyant de température s'allume en rouge, le projecteur peut automatiquement s'éteindre et passe en mode de veille.

- « Le COMPTEUR DU FILTRE a atteint la durée définie. » est affiché.

Lors de l'achat de l'unité de filtre à air de rechange (N° de modèle : ET-RFV400), consultez votre revendeur.

Comment remplacer le filtre à air

Attention

• Veillez à couper l'alimentation avant l'entretien ou le remplacement du filtre à air.
• Assurez-vous que le projecteur est stable, puis procédez au remplacement en lieu sûr où l'unité ne sera pas endommagée même si vous faites tomber le filtre à air.
• Après avoir remplacé le filtre à air, réinitialisez le compteur du filtre. Sinon, « Le COMPTEUR DU FILTRE a atteint la durée définie. » apparaîtra sur l'écran.

1) Retirez le couvercle de filtre à air.

- Retirez le couvercle du filtre à air du crochet du projecteur tout en poussant légèrement vers le haut les languettes du couvercle du filtre à air et l'ouvrez dans le sens de la flèche sur la figure.

Line drawing of an electronic device casing with internal components and a grid-like structure (no text or symbols)

Couvercle de filtre à air
Languettes

2) Retirez le filtre à air.

• Tenez la languette sur le côté gauche du filtre à air et sortez-la dans le sens de la flèche.
• Une fois le filtre à air retiré, retirez les corps étrangers et des poussières du compartiment du filtre à air et l'orifice d'admission d'air du projecteur si nécessaire.

3) Fixez le filtre de rechange (N° de modèle : ET-RFV400) au projecteur.

• Maintenez l'unité de filtre à air que la languette est sur le côté gauche de la figure, mettez d'abord le côté droit dans la figure, et appuyez sur la languette jusqu'à ce qu'un clic sonore s'entend.
• Veuillez appuyer sur la languette de l'unité de filtre à air autre que le filtre à plis lors de l'installation.

4) Montez le couvercle du filtre à air sur le projecteur.

• Exécutez l'étape 1) de « Comment remplacer le filtre à air » (→ page 97) dans l'ordre inverse.
• Vérifiez que le couvercle du filtre à air est bien fermé.

5) Brancher au secteur, appuyez sur la touche d'alimentation <∅/|> du panneau de commande ou sur la télécommande pour mettre sous tension.
6) Appuyez sur la touche

pour afficher le menu principal, puis appuyez sur ▲▼ pour sélectionner [RÉGLAGE PROJECTEUR].
7) Appuyez sur la touche , puis appuyez sur ▲▼ pour sélectionner [COMPTEUR DU FILTRE].
8) Appuyez sur la touche , puis appuyez sur ▲▼ pour sélectionner [RÉINITIAL. COMPTEUR FILTRE].
9) Appuyez sur la touche .

- Un message de confirmation [RÉINITIAL. COMPTEUR FILTRE] est affiché.

10) Appuyez sur ◀ pour sélectionner [VALIDER] puis appuyez sur la touche .

- La durée d'utilisation du filtre vaut [0] après la réinitialisation.

Attention

• Pour utiliser le projecteur, fixez correctement le filtre à air. S'il ne l'est pas, le projecteur aspirera des saletés et de la poussière, ce qui pourrait provoquer un dysfonctionnement.
• Ne placez rien dans les ouvertures d'air. Cela pourrait causer des anomalies de fonctionnement du projecteur.
• Le filtre à air de rechange doit être un produit neuf.

Remarque

- La cycle de rechange du filtre à air varie considérablement en fonction de l'environnement d'utilisation.

Lampe

La lampe est un consommable. Reportez-vous à « Quand remplacer la lampe » (→ page 99) pour les détails sur le cycle de remplacement.

Lors de l'achat de lampe de rechange (N° de modèle : ET-LAV400), consultez votre revendeur.

Avertissement

Ne remplacez pas la lampe lorsqu'elle est chaude. (Attendez au moins une heure après utilisation.) L'intérieur du couvercle peut devenir très chaud, veillez à éviter les brûlures.

Remarques sur le remplacement de la lampe

• La source lumineuse de la lampe est composée de verre et peut exploser si vous la cognez contre une surface dure ou si vous la laissez tomber. Veuillez la manipuler avec soin.
• Un tournevis cruciforme Phillips est nécessaire pour remplacer la lampe.

- Veillez à tenir la lampe par sa poignée pour la remplacer.

• Si vous remplacez la lampe parce qu'elle ne s'allume plus, il est possible que la lampe soit brisée. Si vous remplacez la lampe d'un projecteur monté au plafond, envisagez toujours la possibilité que la lampe soit brisée et tenez-vous sur le côté du couvercle de la lampe, jamais en-dessous de la lampe. Retirez doucement le couvercle de la lampe. Des petits morceaux de verre peuvent tomber lors de l'ouverture du couvercle de la lampe. Si des morceaux de verre tombent dans vos yeux ou votre bouche, consultez immédiatement un médecin.
• La lampe peut être rompue. Il faut prendre soin de ne pas disperser des morceaux de verre de la lampe cassée lors du remplacement de la lampe. Des morceaux de la lampe cassée peuvent tomber de l'unité de la lampe en particulier lorsque le projecteur est monté au plafond, donc lors du remplacement de la lampe, ni vous tenez directement en dessous ni placez votre visage près de la lampe.
• La lampe contient du mercure. Demandez à votre mairie ou à votre revendeur la bonne procédure pour mettre au rebut les lampes usées.

Attention

- Panasonic n'est pas responsable des éventuels dommages ou dysfonctionnements du produit résultant de l'utilisation des lampes qui ne seraient pas fabriquées par Panasonic. N'utilisez que les lampes spécifiées.

Remarque

- Les numéros de modèle des accessoires et accessoires optionnels sont sujets à des modifications sans préavis.

Quand remplacer la lampe

La lampe est un consommable. Comme sa luminosité décroit au fil du temps, il est nécessaire de remplacer régulièrement la lampe. Temps pour le remplacement

Lorsque [PUISSANCE DE LA LAMPE] est toujours réglé sur [NORMAL] sans passer à d'autres modes = 5 000 heures

Lorsque [PUISSANCE DE LA LAMPE] est toujours réglé sur [ECO] sans passer à d'autres modes = 7 000 heures

mais la lampe peut s'éteindre avant la durée indiquée ci-dessus en fonction des caractéristiques de la lampe, des conditions d'utilisation et de l'environnement d'installation. Nous vous recommandons de préparer la lampe de rechange en avance.

Afin de prédire le temps de remplacement de la lampe, veuillez se référer à la durée d'utilisation de la lampe affichée dans [ÉTAT] (→ page 68) → [DUREE D'UTILISATION] → [LAMPE] → [NORMAL] / [ECO]. Elle peut également être calculée en utilisant la formule suivante. (Le temps affiché dans [ECO] est le temps d'utilisation converti lorsqu'il est réglé sur [NORMAL].)

Formule pour le temps de remplacement de la lampe (estimation approximative)

= « Durée d'utilisation de la lampe en [NORMAL] » + « Durée d'utilisation de la lampe en [ECO] » × 5/7

Si le temps obtenu par l'équation ci-dessus atteint 5 000 heures, la lampe s'éteint automatiquement après environ 10 minutes, car cela pourrait entraîner un mauvais fonctionnement du projecteur.

Temps obtenu par l'équation ci-dessus	Menu à l'écranREMPACEARMA LAMPE	Voyant de lampe
Plus de 4 800 heures	Le message est affiché pendant 30 secondes. Une pression sur une touche quelconque au cours des 30 secondes fait disparaître le message.	S'allume en rouge(même en mode de veille).
Plus de 5 000 heures	Si le projecteur est allumé sans remplacer la lampe, l'alimentation électrique se coupe automatiquement après environ dix minutes pour éviter un défaut de fonctionnement.

Remarque

- Le temps de « 5 000 heures » obtenu par la formule de temps de remplacement de la lampe est une estimation approximative, mais n'est pas une garantie. La durée de vie de la lampe varie en fonction du réglage du menu « PUISSANCE DE LA LAMPE ».

Remplacement de la lampe

Attention

- Lorsque le projecteur est monté à un plafond, ne travaillez pas avec le visage près du projecteur.

• Ne dévissez pas d'autres vis que celles désignées.
• Installez la lampe et son couvercle de manière sûre.

1) Coupez l'alimentation en suivant la procédure indiquée dans « Arrêt du projecteur » (→ page 36). Retirez la fiche secteur de la prise murale.

- Attendez au moins une heure et veillez à ce que la lampe et ses alentours soient froids.

2) Utilisez un tournevis Phillips pour dévisser la vis de fixation du couvercle de la lampe (une vis) jusqu'à ce qu'elle soit libre puis retirez le couvercle de lampe.

- Retirez le couvercle de la lampe en le tirant lentement dans le sens de la flèche.

3) Utilisez un tournevis Phillips pour dévisser les vis de fixation de la lampe (trois vis) jusqu'à ce que les vis tournent librement.

4) Tenez la lampe usée par ses poignées, puis sortez-la doucement du projecteur.

5) Insérez la nouvelle lampe dans le bon sens. Serrez fermement les vis de fixation de la lampe (trois vis) avec un tournevis Phillips.

- En cas de difficultés pour installer la lampe, retirez-la puis réessayez. Si vous forcez pour installer la lampe, son connecteur peut être endommagé.

6) Remettre le couvercle de la lampe. Serrez fermement la vis de fixation du couvercle de la lampe (une vis) avec un tournevis Phillips.

- Exécutez l'étape 2) dans l'ordre inverse afin de fixer le couvercle de la lampe.

Remarque

- Lorsque vous remplacez la lampe par une neuve, le projecteur réinitialise automatiquement le temps d'exécution de la lampe.

Dépannage

Veuillez vérifier les points suivants. Pour plus de détails, voir les pages correspondantes.

Problème Cause		Pages de référence
Impossible d'allumer l'appareil.	Il est possible que le cordon d'alimentation ne soit pas branché.Aucune alimentation électrique à la prise murale.Le disjoncteur a sauté.Est ce que le voyant de lampeou le voyant de températureallumé ou clignotant?Le couvercle de la lampe n'est pas correctement installé.	33——9699
Aucune image n'apparaît.	Les connexions à des périphériques externes sont-ils correctement effectués?Il est possible que le réglage de sélection d'entrée soit incorrect.Il est possible que le réglage de [LUMINOSITÉ] soit au minimum.Est-ce que le périphérique externe relié au projecteur fonctionne correctement?Il est possible que la fonction ARRET TEMPORAIRE AV soit active.	303748——41, 67
L'image est floue.	Le capuchon d'objectif est encore attaché à l'objectif.Le foyer de l'objectif n'est pas correctement réglé.Le projecteur n'est pas placé à une distance correcte de l'écran.L'objectif est peut-être sale.Le projecteur est trop incliné.	15372514—
La couleur est pâle ou grisâtre.	Le réglage [COULEUR] ou [TEINTE] est incorrect.La source d'entrée branchée au projecteur n'est pas correctement réglée.Le câble RGB est endommagé.	49——
Aucun son n'est produit par le haut-parleur interne.	Est-ce que le périphérique externe est correctement connecté à la borne d'entrée audio?Le volume peut être réglé au minimum.La fonction ARRET TEMPORAIRE AV peut être active.Lorsque la borneest branchée, le haut-parleur intégré du projecteur n'est pas disponible.La fonction SUPP. SON peut être active.Est-ce que la sélection d'entrée audio dans [REGLAGE AUDIO] est correctement réglée?	30, 3139, 7241, 6730, 3141, 7273
La télécommande ne fonctionne pas.	Les piles sont épuisées.Les piles ne sont pas correctement insérées.Le récepteur du signal de la télécommande sur le projecteur peut être obstrué.La télécommande est hors de la plage de fonctionnement.Une lumière forte, par exemple la fluorescente, éclaire le récepteur du signal.Le réglage [CONTRÔLE TÉLÉCOMMANDE] est réglé sur [HORS SERVICE] dans [VERROUILLAGE TOUCHES].Est-ce que le réglage du numéro ID est correct?	——211818187741
L'écran de menu n'apparaît pas.	Est-ce que la fonction de menu à l'écran est désactivée (masquée)?	62
Les touches de commande du projecteur ne fonctionnent pas.	Le réglage [PANNEAU DE CONTRÔLE] est réglé sur [HORS SERVICE] dans [VERROUILLAGE TOUCHES].	77
L'image n'est pas correctement affichée.	Il y a peut-être un problème avec le magnétoscope ou une autre source du signal.Le signal d'entrée n'est pas compatible au projecteur.	——109
L'image de l'ordinateur n'apparaît pas.	Le câble est peut-être plus long que le câble en option.Il est possible que la sortie vidéo externe de l'ordinateur portable n'esp pas correctement réglée.	——
La vidéo provenant d'un périphérique compatible HDMI ne s'affiche pas ou apparaît brouillée.	Le câble HDMI est-il fermement connecté?Éteignez l'alimentation du projecteur et les appareils connectés. Puis rallumez le projecteur et les appareils connectés.Est-ce qu'un signal non compatible avec le projecteur a été reçu?	30, 31——109
L'audio de l'appareil compatible HDMI ne sort pas.	Réglez sur l'audio PCM linéaire pour les appareils connectés.	—

Attention

- Si un problème persiste après avoir vérifié le contenu du tableau, veuillez consulter votre revendeur.

Chapitre 6 Annexe

Ce chapitre décrit les caractéristiques et le service après-vente du projecteur.

Informations techniques

Protocole PJLink

La fonction réseau du projecteur accepte le PJLink classe 1, et le protocole PJLink permet de régler le projecteur et d'interroger son état depuis un ordinateur.

Commandes de contrôle

Le tableau suivant liste les commandes du protocole PJLink applicables pour commander le projecteur.

- Les caractères X dans les tableaux sont des caractères non spécifiques.

Commande	Détails de la commande	Chaîne de paramètres/retours	Remarque
POWR	Contrôle de l'alimentation électrique	01	VeilleEn marche
POWR ?	Interrogation sur l'état de l'alimentation électrique	0123	VeilleEn marcheRefroidissement en coursChauffage en cours
INPT Sélection d'entrée		1112213132	RGB 1RGB 2VIDEOHDMI1HDMI2
INPT ?	Interrogation sur la sélection d'entrée
AVMT	Commande ARRET TEMPORAIRE AV	3031	ARRET TEMPORAIRE AV désactivéeARRET TEMPORAIRE AV activée
AVMT ?	Demande d'état ARRET TEMPORAIRE AV
ERST ?	Interrogation sur l'état de l'erreur	xxxxxx	1er octet	Indique des défauts de ventilation, plage 0 - 2	●0 = Pas d'erreur connue●1 = Avertissement●2 = Erreur
			2e octet	Indique des défauts de lampe, plage 0 - 2
			3e octet	Indique des défauts de température, plage 0 - 2
			4e octet Fixé à 0
			5e octet	Indique des défauts de filtre, plage 0 - 2
			6e octet	Indique d'autres défauts, plage 0 - 2
LAMP ?	Interrogation sur l'état de la lampe	xxxxxx	1ers chiffres (chiffres 1 à 5) : Temps de fonctionnement cumulé de la lampe2ème chiffre : 0 = lampe éteinte, 1 = lampe allumée
INST ?	Interrogation sur la liste de sélection d'entrée	11 12 21 31 32
NOM ?	Interrogation sur le nom du projecteur	xxxxx	Renvoie le nom réglé dans [CHANGEMENT DE NOM] de [RÉSEAU].
INF1 ?	Interrogation sur le nom du fabricant	Panasonic Renvoie le nom du fabricant.
INF2 ?	Interrogation sur le nom du modèle	VZ570VW530VX600	Renvoie le nom du modèle.
INF0 ?	Autres demandes d'informations	xxxxx	Renvoie les informations telles que le numéro de version.
CLSS ?	Interrogation d'informations de classe	1 Renvoie la classe de PJLink.

Autorisation de sécurité PJLink

Le mot de passe utilisé pour PJLink est le même que celui réglé pour le contrôle Web.

Lors de l'utilisation du projecteur sans authentification de sécurité, ne définissez aucun mot de passe pour le contrôle Web.

- Pour connaître les spécifications du PJLink, reportez-vous sur les sites Web de Japan Business Machine and Information System Industries Association.

URL http://pjlink.jbmia.or.jp/english/

Commandes de contrôle via le réseau local

Si le mot de passe des droits d'administrateur de commande par WEB est défini (mode protégé)

Méthode de connexion

1) Obtenez l'adresse IP et le numéro du port (valeur définie par défaut = 1 024) du projecteur et faites une demande de connexion au projecteur.

- Obtenez l'adresse IP dans l'écran du menu du projecteur, et le numéro du port dans la page de commande par WEB.

Adresse IP :	Elle se trouve dans MENU PRINCIPAL → [RÉSEAU] → [ÉTAT]
N° de port :	Il se trouve dans la page de la commande par WEB → [Detailed set up] → [Command port set up]

2) Il y a une réponse du projecteur.

	Section de données	Vide Mode Vide			Section de nombre aléatoire	Symbole de terminaison
Exemple de commande	« NTCONTROL » (chaîne ASCII)	'' 0x20	'1' 0x31	'' 0x20	« ZZZZZZZZ » (Numéro hexadécimal du code ASCII)	(CR) 0x0d
Longueur des données	9 octets 1 octet	1 octet 1	octet 8 octets	1 octet

• Mode : 1 = mode protégé

3) Génère une valeur de compression sur 32 octets à partir des données suivantes au moyen de l'algorithme MD5.

• « xxxxxx:yyyy:zzzzzzzz »

xxxxxx:	Nom d'utilisateur des droits d'administrateur pour les COMMANDE WEB (le nom d'utilisateur par défaut est « admin1 »)
yyyyy:	Le mot de passe de l'utilisateur des droits d'administrateur ci-dessus (le mot de passe par défaut est « panasonic »)
zzzzzzzzz:	Nombre aléatoire sur 8 octets obtenu dans l'étape 2

Méthode de transmission de commande

La transmission se fait selon le format de commande suivant.

■Données transmises

	En-tête			Section de données	Symbole de terminaison
Exemple de commande	Valeur de compression (Voir ci-dessus)	'0' 0x30	'0' 0x30	Commande de contrôle (chaîne ASCII)	(CR) 0x0d
Longueur des données	32 octets	1 octet	1 octet	Longueur non définie	1 octet

■Données reçues

	En-tête		Section de données	Symbole de terminaison
Exemple de commande	'0'0x30	'0'0x30	Commande de contrôle (chaîne ASCII)	(CR)0x0d
Longueur des données	1 octet	1 octet	Longueur non définie	1 octet

■Réponse d'erreur

	Chaîne	Détails	Symbole de terminaison
Message	« ERR1 » Commande de contrôle non définie		(CR)0x0d
	« ERR2 »	Plage hors paramètres
	« ERR3 »	État occupé ou période non acceptable
	« ERR4 »	Temporisation ou période non acceptable
	« ERR5 »	Longueur des données incorrecte
	« ERRA »	Les mots de passe ne correspondent pas
Longueur des données	4 octets	—	1 octet

Si le mot de passe des droits d'administrateur de commande par Web n'est pas défini (mode non protégé)

Méthode de connexion

1) Obtenez l'adresse IP et le numéro du port (valeur définie par défaut = 1 024) du projecteur et faites une demande de connexion au projecteur.

- Obtenez l'adresse IP dans l'écran du menu du projecteur, et le numéro du port dans la page de contrôle WEB.

Adresse IP :	Elle se trouve dans MENU PRINCIPAL → [RÉSEAU] → [ÉTAT]
N° de port :	Il se trouve dans la page de la commande par WEB → [Detailed set up] → [Command port set up] page

2) Il y a une réponse du projecteur.

■Données de la réponse

	Section de données Vide Mode			Symbole de terminaison
Exemple de commande	« NTCONTROL » (chaîne ASCII)	'' 0x20	'0' 0x30	(CR) 0x0d
Longueur des données	9 octets 1 octet 1 octet 1 octet

• Mode : 0 = mode non protégé

Méthode de transmission de commande

Transmettre selon le format de commande suivant.

■Données transmises

	En-tête Section de données			Symbole de terminaison
Exemple de commande	'0'0x30	'0'0x30	Commande de contrôle (chaîne ASCII)	(CR)0x0d
Longueur des données	1 octet 1 octet Longueur non définie 1 octet

■Données reçues

	En-tête Section de données		Symbole de	terminaison
Exemple de commande	'0'0x30	'0'0x30	Commande de contrôle (chaîne ASCII)	(CR)0x0d
Longueur des données	1 octet	1 octet	Longueur non définie	1 octet

■Données de la réponse

	Chaîne	Détails	Symbole de terminaison
Message	« ERR1 »	Commande de contrôle non définie	(CR)0x0d
	« ERR2 »	Plage hors paramètres
	« ERR3 »	État occupé ou période non acceptable
	« ERR4 »	Temporisation ou période non acceptable
	« ERR5 »	Longueur des données incorrecte
	« ERRA »	Les mots de passe ne correspondent pas
Longueur des données	4 octets	—	1 octet

Borne

La borne du projecteur est conforme avec RS-232C afin que le projecteur puisse être connecté à/contrôlé par un ordinateu.

Connexion

Branchement des bornes sur le projecteur

Attributions des broches et noms des signaux

D-Sub 9 broches (femelle)Vue extérieure	N° de la broche Nom du signal Contenu
	1	—	NC
	2	TXD Données	transmises
	3	RXD Données	reçues
	4	—	NC
	5	GND Masse
	6	—	NC
	7	CTS	Connecté intérieurement
	8	RTS
	9	—	NC

Conditions de communication (réglages d'usine par défaut)

Niveau de signal	RS-232C-compatible
Méthode de synchronisation	Asynchrone
Taux de baud	9 600 bps
Parité	Aucun
Longueur de caractère	8 bits
Bit d'arrêt	1 bit
Paramètre X	Aucun
Paramètre S	Aucun

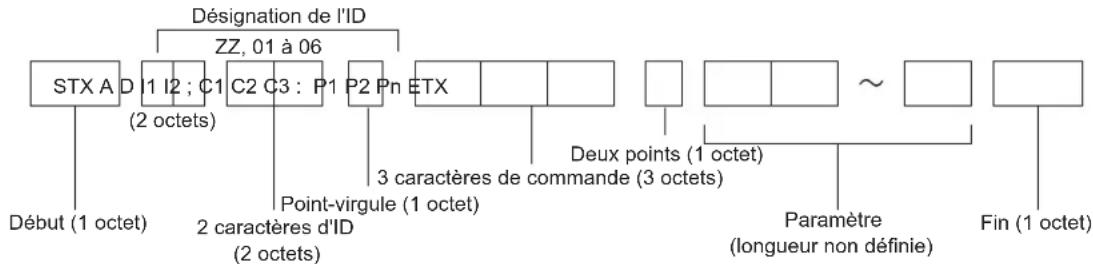

Format basique

La transmission depuis l'ordinateur démarre avec STX, puis le numéro ID, la commande, le paramètre et EXT sont envoyés dans cet ordre. Ajoutez des paramètres en fonction des détails de contrôle.
    note right of A: Désignation de l'ID
        ZZ, 01 à 06
    end

Format de base (avec sous-commande)

*1 Lorsqu'une commande qui ne nécessite pas de paramètre est envoyée, l'opération (E) et le paramètre ne sont pas nécessaires.

Attention

• Si une commande est transmise après le démarrage de l'allumage de la lampe, il pourrait y avoir un délai de réponse ou la commande pourrait ne pas s'exécuter. Essayez d'envoyer ou de recevoir votre commande après 60 secondes.
• Lors de la transmission de commandes multiples, veillez à attendre 0,5 seconde après la réception d'une réponse de la part du projecteur avant d'envoyer la commande suivante. Lorsqu'une commande ne nécessitant pas de paramètre est transmise, les deux points (:) ne sont pas nécessaires.

Remarque

• Si une commande ne peut pas être exécutée, la réponse « ER401 » est envoyée par le projecteur à l'ordinateur.
• Si un paramètre non valide est envoyé, la réponse « ER402 » est envoyée par le projecteur à l'ordinateur.
• La transmission ID dans RS-232C est compatible avec ZZ (TOUT) et 01 à 06.
• Si une commande avec un ID spécifique est envoyée, une réponse sera envoyée à l'ordinateur uniquement dans les cas suivants.
• Correspondance avec le numéro ID du projecteur.
• [NUMÉRO DU PROJECTEUR] est réglé sur [TOUT]. (→ page 69)
• STX et ETX sont des codes de caractères. STX en hexadécimal correspond à 02 et ETX en hexadécimal correspond à 03.

Spécifications du câble

[Connexion à un ordinateur]

Projecteur (Borne )

1	NC NC	1
2		2
3		3
4	NC NC	4
5		5
6	NC NC	6
7		7
8		8
9	NC NC	9

Ordinateur (Spécifications DTE)

Commandes de contrôle

Les commandes suivantes sont disponibles pour commander le projecteur depuis un ordinateur.

■Commande de contrôle du projecteur

Commande	Contenu de la commande	Chaîne de paramètres/retours Remarques
PON En marche		—	Pour vérifier si l'alimentation est active, utilisez la commande « Interrogation alimentation ».
POF Mise hors tension
IIS Sélection	d'entrée	VIDRG1RG2HD1HD2	VIDEORGB1RGB2HDMI1HDMI2
OFZ Gel d'image		0 [NON]
		1 [OUI]
AUU	Augmentation du volume
AUD Diminution du volume
DZU D. ZOOM avant
DZD D. ZOOM arrière
OSH	Fonction arret temporaire AV	01	Mode ARRET TEMPORAIRE AV désactivéMode ARRET TEMPORAIRE AV activé
QPW	Interrogation alimentation	000 Veille
		001 En marche
Q$S	Interrogation de l'état de la lampe	0123	Veillecommande lampe OUI activeLampe OUIcommande lampe NON active

Opérations [MOT DE PASSE VERROU. MENU]

Pour initialiser votre mot de passe, consultez votre revendeur.

Liste des signaux compatibles

Le tableau suivant indique les types de signaux compatibles avec les projecteurs.

- Les symboles indiquant les formats sont les suivants.

-V:VIDEO
-R:RGB
-Y: YCC_R/YP_BP_R
-H : HDMI

*1 Le marquage des signaux avec « √ » indique que Plug and Play est compatible avec EDID du projecteur. Les signaux non marqués dans Plug and Play peuvent également être comptaibles si des bornes d'entrée sont mentionnées dans la liste des formats. Si Plug and PLay n'est pas marqué et si rien n'est écrit dans la liste des formats, des difficultés de projection d'image peuvent se présenter même si l'ordinateur et le projecteur semblent avoir la même résolution.
*2 Signal Pixel-Repetition (fréquence d'horloge à points 27,0 MHz) uniquement
*3 Lors de l'entrée d'un signal de 1125 (1035)/60i, il est affiché comme un signal de 1125 (1080)/60i.
*4 VESA CVT-RB (Découpage Réduit)-compatible
*5 Uniquement pour PT-VW530
*6 Échantillonne les pixels dans le circuit de traitement d'image et affiche l'image.
*7 Uniquement pour PT-VZ570

Mode	Résolution de l'écran (points)	Fréquence de balayage		Fréquence d'horloge des points (MHz)	Format	PnP*1
		H (kHz) V	(Hz)			COMPUTER1 / COMPUTER2	HDMI
NTSC/NTSC4.43/PAL-M/PAL60	720 x 480i 15,7	59,9 — V				—	—
PAL/PAL-N/SECAM	720 x 576i 15,6	50,0 — V				—	—
525i (480i) 720 x	480i 15,7	59,9	13,5 R/Y			—	—
625i (576i) 720 x	576i 15,6	50,0	13,5 R/Y			—	—
525i (480i) 720 (	1440) x 480i	2	15,7	59,9	27,0 H		—
625i (576i) 720 (	1440) x 576i	2	15,6	50,0	27,0 H		—
525p (480p)	720 x 483	31,5	59,9	27,0	R/Y/H		—
625p (576p)	720 x 576	31,3	50,0	27,0	R/Y/H		—
750 (720) /60p	1 280 x 720	45,0	60,0	74,3	R/Y/H	—	√
750 (720) /50p 1 280 x 720	37,5	50,0	74,3	R/Y/H		—	√
1125 (1080) /60i3	1 920 x 1 080i	33,8	60,0	74,3	R/Y/H		—
1125 (1080) /50i	1 920 x 1 080i	28,1	50,0	74,3	R/Y/H		—
1125 (1080) /24p	1 920 x 1 080	27,0	24,0	74,3	R/Y/H		—
1125 (1080) /24sF	1 920 x 1 080i	27,0	48,0	74,3	R/Y/H		—
1125 (1080) /25p	1 920 x 1 080	28,1	25,0	74,3	R/Y/H		—
1125 (1080) /30p	1 920 x 1 080	33,8	30,0	74,3	R/Y/H		—
1125 (1080) /60p	1 920 x 1 080	67,5	60,0	148,5	R/Y/H	—	√
1125 (1080) /50p	1 920 x 1 080	56,3	50,0	148,5	R/Y/H	—	√
640 x 400	640 x 400	31,5	70,1	25,2	R/Y/H	—	—
	640 x 400	37,9	85,1	31,5	R/Y/H	—	—
VGA	640 x 480	31,5	59,9	25,2	R/Y/H	√	√
	640 x 480	35,0	66,7	30,2	R/Y/H	—	—
	640 x 480	37,9	72,8	31,5	R/Y/H	√	√
	640 x 480	37,5	75,0	31,5	R/Y/H	√	√
	640 x 480	43,3	85,0	36,0	R/Y/H	—	—
SVGA	800 x 600	35,2	56,3	36,0	R/Y/H	√	√
	800 x 600	37,9	60,3	40,0	R/Y/H	√	√
	800 x 600	48,1	72,2	50,0	R/Y/H	√	√
	800 x 600	46,9	75,0	49,5	R/Y/H	√	√
	800 x 600	53,7	85,1	56,3	R/Y/H	—	—
MAC16	832 x 624	49,7	74,6	57,3	R/Y/H	√	√
XGA	1 024 x 768	39,6	50,0	51,9	R/Y/H	—	—
	1 024 x 768	48,4	60,0	65,0	R/Y/H	—	—
	1 024 x 768	56,5	70,1	75,0	R/Y/H	√	√
	1 024 x 768	60,0	75,0	78,8	R/Y/H	√	√
	1 024 x 768	65,5	81,6	86,0	R/Y/H	—	—
	1 024 x 768	68,7	85,0	94,5	R/Y/H	—	—
	1 024 x 768	81,4	100,0	113,3	R/Y/H	—	—
1152 x 864	1 152 x 864	53,7	60,0	81,6	R/Y/H	—	—
	1 152 x 864	67,5	74,9	108,0	R/Y/H	—	—
	1 152 x 864	77,1	85,0	119,7	R/Y/H	—	—
MAC21	1 152 x 870	68,7	75,1	100,0	R/Y/H	√	√
1280 x 720	1 280 x 720 37,1	49,8 60,5	R/H			—	—
	1 280 x 720 44,8	59,9 74,5	R/H			—	—
1280 x 768	1 280 x 768 60,3	74,9 102,3	R/H			—	—
	1 280 x 768 68,6	84,8 117,5	R/H			—	—
1280 x 800	1 280 x 800	41,3 50,0	68,0 R/H			—	—
	1 280 x 800	49,7 59,8	83,5 R/H √*			5	√*5
	1 280 x 800	62,8 74,9	106,5 R/H			—	—
	1 280 x 800	71,6 84,9	122,5 R/H			—	—
1280 x 960 1 280	x 960 60,0 60,0 108,0	R/H				—	—
SXGA	1 280 x 1 024	64,0 60,0	108,0 R/H			—	—
	1 280 x 1 024	80,0 75,0	135,0 R/H			—	—
	1 280 x 1 024	91,1 85,0	157,5 R/H			—	—
1366 x 768	1 366 x 768 39,6	49,9 69,0	R/H			—	—
	1 366 x 768 47,7	59,8 85,5	R/H			—	—
1400 x 1050	1 400 x 1 050	65,2 60,0	122,6 R/H			—	—
	1 400 x 1 050	65,3 60,0	121,8 R/H			—	—
	1 400 x 1 050	82,2 75,0	156,0 R/H			—	—
1440 x 900 1 440	x 900	55,9 60,0	106,5 R/H			—	—
1600 x 900	1 600 x 900 46,3	50,0 97,0	R/H			—	—
	1 600 x 900 55,9	60,0 119,0	R/H			—	—
UXGA	1 600 x 1 200	75,0 60,0	162,0 R/H			√	√
1680 x 1050	1 680 x 1 050	54,1 50,0	119,5 R/H			—	—
	1 680 x 1 050	65,3 60,0	146,3 R/H			—	—
1920 x 1080	1 920 x 1 080	55,6 49,9	141,5 R/H			—	—
	1 920 x 1 080*4	66,6 59,9	138,5 R/H			—	—
	1 920 x 1 080*6	67,2 60,0	173,0	R		—	—
WUXGA	1 920 x 1 200	61,8 49,9	158,3 R/H			—	—
	1 920 x 1 200*4	74,0 60,0	154,0 R/H √*			7	√*7
	1 920 x 1 200*6	74,6 59,9	193,3	R		—	—

Remarque

- Le nombre de points d'affichage est de 1 920 x 1 200 pour PT-VZ570, 1 280 x 800 pour PT-VW530 et 1 024 x 768 pour PT-VX600.

Un signal d'une résolution différente sera projeté après conversion de la résolution pour correspondre à l'affichage du projecteur.

• « i » ajouté à la valeur de résolution indique un signal entrelacé.
• Lorsque les signaux entrelacés sont connectés, l'image projetée peut osciller.
• Même si les signaux ci-dessus existent, certains signaux d'images enregistrés selon des méthodes spécifiques peuvent ne pas être affichés.

Spécifications
Les spécifications de ce projecteur sont les suivantes.
*1 La mesure, les conditions de mesure et la méthode de notation sont conformes aux normes internationales ISO21118.

Alimentation électrique		CA 120 V, 50 Hz / 60 Hz (Pour l'Amérique du Nord)CA 100 V - 240 V, 50 Hz / 60 Hz (Pour les autres pays)
Consommation électrique		PT-VZ570	372 W (3,5 A) (Pour l'Amérique du Nord)378 W (4,3 A -1,7 A) (Pour les autres pays)
		PT-VW530,PT-VX600	356 W (3,3 A) (Pour l'Amérique du Nord)362 W (4,1 A -1,6 A) (Pour les autres pays)
		Quand [MODE STANDBY] de [GESTION ECOLOGIQUE] est réglé sur [ECO]:0,2 W (Pour l'Amérique du Nord), 0,4 W (Pour les autres pays)Quand [MODE STANDBY] de [GESTION ECOLOGIQUE] est réglé sur [NORMAL]: 8WLorsque le [MODE STANDBY] de [GESTION ECOLOGIQUE] est réglé sur [NORMAL] et[EN MODE STANDBY] de [REGLAGE AUDIO] est réglé sur [OUI] : 20 W
Écran LCD	Taille	PT-VZ570	1,63 cm (0,64") (format 16 : 10)
		PT-VW530	1,5 cm (0,59") (format 16 : 10)
		PT-VX600	1,6 cm (0,63") (format 4 : 3)
	Système d'affichage	Écran transparent, écran LCD, 3 écrans, système à 3 couleurs primaires
	Système de commande	Matrice active
	Nombre de pixels	PT-VZ570	2 304 000 pixels (1 920 x 1 200 dots) x 3 panneaux
		PT-VW530	1 024 000 pixels (1 280 x 800 dots) x 3 panneaux
		PT-VX600	786 432 pixels (1 024 x 768 dots) x 3 panneaux
Objectif		PT-VZ570	Zoom manuel : 1,6xFoyer : F 1,6 à 2,12, f 15,30 mm à 24,64 mm
		PT-VW530,PT-VX600	Zoom manuel : 1,6xFoyer : F 1,6 à 1,9, f 15,31 mm à 24,64 mm
Lampe lumineuse		Lampe UHM 270 W
Émission lumineuse*1		PT-VZ570	4 800 lm
		PT-VW530	5 000 lm
		PT-VX600	5 500 lm
Taux de contraste*1		10 000 : 1Lorsque [MODE IMAGE] est réglé sur [DYNAMIQUE], [PUISSANCE DE LA LAMPE] estréglé sur [NORMAL], [IRIS] est réglé sur [EFFET IRIS], [DAYLIGHT VIEW] est réglé sur[NON] et [GESTION PUIS. LAMPE] est réglé sur [NON])
Fréquence de balayage applicable	Pour le signal vidéo	Horizontal : 15,73 kHz Vertical : 59,94 Hz, Horizontal : 15,63 kHz Vertical : 50 Hz
	Pour le signal Y/C	Horizontal : 15,73 kHz Vertical : 59,94 Hz, Horizontal : 15,63 kHz Vertical : 50 Hz
	pour le signal RGB	Horizontal 15 kHz à 91 kHz, Vertical 24 Hz à 100 Hz
		Fréquence de l'horloge des points : 162 MHz ou moins
	pour le signal YP_BP_R	[525i(480i)] Horizontale 15,73 kHz, Verticale 59,94 Hz[625i(576i)] Horizontale 15,63 kHz, Verticale 50 Hz[525p(480p)] Horizontale 31,47 kHz, Verticale 59,94 Hz[625p(576p)] Horizontale 31,25 kHz, Verticale 50 Hz[750(720)/60p] Horizontale 45,00 kHz, Verticale 60 Hz[750(720)/50p] Horizontale 37,50 kHz, Verticale 50 Hz[1125(1080)/60j] Horizontale 33,75 kHz, Verticale 60 Hz[1125(1080)/50i] Horizontale 28,13 kHz, Verticale 50 Hz[1125(1080)/60p] Horizontale 67,50 kHz, Verticale 60 Hz[1125(1080)/50p] Horizontale 56,25 kHz, Verticale 50 Hz[1125(1080)/24p] Horizontale 27,00 kHz, Verticale 24 Hz[1125(1080)/24sF] Horizontale 27,00 kHz, Verticale 48 Hz[1125(1080)/25p] Horizontale 28,13 kHz, Verticale 25 Hz[1125(1080)/30p] Horizontale 33,75 kHz, Verticale 30 Hz
	pour le signal HDMI	525i(480i)*2, 625i(576i)*2, 525p(480p), 625p(576p), 750(720)/60p, 750(720)/50p,1125(1080)/24p, 1125(1080)/24sF, 1125(1080)/25p, 1125(1080)/30p, 1125(1080)/60p,1125(1080)/50p, 1125(1080)/60i, 1125(1080)/50iRésolution affichable : VGA à WUXGA (non entrelacé)Fréquence de l'horloge des points : 25 MHz à 162 MHz
Système de couleurs		7 (NTSC, NTSC4.43, PAL, PAL-N, PAL-M, SECAM, PAL60)
Taille de la projection		0,76 m – 7,62 m (30" - 300")
Rapport d'aspect de l'écran		PT-VZ570,PT-VW530	16:10
		PT-VX600	4:3
Type de projection		[FAÇADE/SOL], [FAÇADE/PLAFOND], [ARRIÈRE/SOL], [ARR. /PLAFOND](système de réglage de menu)
Haut-parleur		1 (4,0 cm rond)
Sortie de volume maximale utilisable		10 W
Bornes		1 kit, haute densité D-Sub 15 p (femelle)[Signal RGB] 0,7 V [p-p] 75 Ω (Quand G-SYNC : 1,0 V [p-p] 75 Ω)HD/SYNC TTL Haute impédance, polarité positive/négativeautomatique compatibleVD TTL Haute impédance, polarité positive/négative automatiquecompatible(SYNC/HD et VD ne prennent pas en charge la SYNC à 3 valeurs.)[Signal YPBPR] Y : 1,0 V [p-p] signal de synchronisation inclus, PBPR: 0,7 V [p-p] 75 Ω[Signal Y/C] Y : 1,0 V [p-p], C : 0,286 V [p-p] 75 Ω
		1 kit, haute densité D-Sub 15 p (femelle)[Signal RGB] 0,7 V [p-p] 75 Ω (Quand G-SYNC : 1,0 V [p-p] 75 Ω)HD/SYNC TTL Haute impédance, polarité positive/négativeautomatique compatibleVD TTL Haute impédance, polarité positive/négative automatiquecompatible(SYNC/HC and VD ne prennent pas en charge la SYNC à 3 valeurs.)[Signal YPBPR] Y : 1,0 V [p-p] signal de synchronisation inclus, PBPR: 0,7 V [p-p] 75 Ω
		1 kit, prise à broche 1,0 V [p-p] 75 Ω
		2 kits (HDMI 19 broches, HDCP et Couleur foncée compatible )Signaux audio : PCM linéaire (fréquence d'échantillonnage : 48 kHz/44,1 kHz/32 kHz)
		2 kits (jack mini stéréo M3, 0,5 V [rms], impédance d'entrée 22 kΩ et plus)(Borne <AUDIO IN 2 (MIC IN)> compatible avec l'entrée MICRO)1 kit (prise à broche x 2 (L-R), 0,5 V [rms], impédance d'entrée 22 kΩ et plus)
		1 kit (jack mini stéréo M3, sortie de moniteur stéréo compatible,0 V [rms] à 2,0 V [rms] V, impédance de sortie 2,2 kΩ et moins)
		1 kit (D-sub 9 broches, RS-232C compatible, pour une commande par ordinateur)
		1 kit (pour le connexion du réseau RJ-45, PJLink compatible, 10Base-T/100Base-TX)
Longueur du câble d'alimentation		2,0 m (78-3/4")
Boîtier		Plastique moulé
Dimensions		Largeur : 389 mm (15-5/16")Hauteur : 125 mm (4-29/32") (avec pieds réglables rétractés)Profondeur : 332 mm (13-1/16")
Poids		Environ 4,8 kg (10,58 lbs.) *3
Niveau sonore *1		En [NORMAL] dans [PUISSANCE DE LA LAMPE] : 37 dBEn [ECO] dans [PUISSANCE DE LA LAMPE] : 29 dB
Environnement de fonctionnement		Température ambiante de fonctionnement *1 :de 0 °C (32 °F) à 40 °C (104 °F) (Elévation : inférieur à 1 200 m (3 937"))de 0 °C (32 °F) à 30 °C (86 °F) (Elévation : 1 200 m (3 937') ~ 2 700 m (8 858'))Humidité ambiante de fonctionnement : 20 % à 80 % (sans condensation)
Télécommande	Alimentationélectrique	CC 3V (pile AAA/R03/LR03 x 2)
	Portée d'utilisation	Environ 7 m (22'11-5/8") (utilisée juste en face du récepteur de signal)
	Poids	63 g (2,22 ozs.) (piles comprises)
	Dimensions	Largeur : 44 mm (1-23/32"), Longueur : 105 mm (4-1/8"), Hauteur : 20,5 mm (13/16")

*2 Signal Pixel-Répétition (fréquence d'horloge à points 27,0 MHz) uniquement
*3 C'est une valeur moyenne. Elle peut différer d'un produit à l'autre.
*4 [PUISSANCE DE LA LAMPE] est commuté automatiquement sur [ECO] quand la température ambiante de fonctionnement est de 35 °C (95 °F) à 40 °C (104 °F).

Remarque

- Les références des accessoires et des composants vendus séparément sont susceptibles d'être modifiés sans préavis.

Dimensions

* Les dimensions réelles peuvent être différentes selon les produits.

Protections du support de montage au plafond

• Lors de l'installation du projecteur à un plafond, assurez-vous d'utiliser le support de montage au plafond en option spécifiée pour projecteurs.
  N° de modèle du support de montage au plafond.:
  ① ET-PKL100S (pour plafond bas) ; ET-PKV400B (Support de montage projecteur)
  ② ET-PKL100H (pour plafond élevé) ; ET-PKV400B (Support de montage projecteur)
• Lors de l'installation du projecteur, branchez le kit anti-chute fourni avec le Support de montage au plafond pour projecteurs.
• Demandez l'aide d'un technicien qualifié pour procéder à l'installation, par exemple pour monter le projecteur au plafond.
• Panasonic n'est pas responsable des éventuels dommages au projecteur provoqués par l'utilisation d'un support de montage au plafond qui ne serait pas fabriqué par Panasonic ou le choix d'un emplacement d'installation inapproprié, même si la période de garantie du projecteur n'est pas expirée.
• Les produits non utilisés doivent être repris rapidement par un technicien qualifié.
• Utilisez un tournevis dynamométrique ou une clé Allen dynamométrique pour serrer les boulons au couple de serrage spécifié. N'utilisez pas de tournevis électriques ou de tournevis à frapper.
• Lisez les instructions d'installation du Support de montage au plafond pour projecteurs pour plus d'informations.
• Les numéros de modèle des accessoires et accessoires optionnels sont sujets à des modifications sans préavis.

Vue du dessous

N° de modèle du support de montage au plafond :

① ET-PKL100S (pour plafond bas) ET-PKV400B (Support de montage projecteur)
② ET-PKL100H (pour plafond élevé) ET-PKV400B (Support de montage projecteur)

Index

A

Accès par le navigateur Web ..... 81

Accessoires 15

Accessoires en option 16

[AFFICHAGE DU TEXTE] .....76

[AMX D.D.] 79

Arrêt du projecteur 36

[ASPECT] 59

[AUTRES FONCTIONS] 67

Avis important concernant

la sécurité ! 2

B

Boîtier du projecteur 18

Borne 18

Borne .....106

Branchement du cordon

d'alimentation 33

C

CD-ROM 16

[CHANGEMENT DE NOM] .....78

[CHANGEMENT DE TEXTE] ..... 76

[CHANGE MOT DE PASSE] .....75

[COMPTEUR DU FILTRE] ..... 74

Connexion 29

Connexions du réseau 80

[CONTRASTE] 48

[CONTRÔLE RÉSEAU] .....79

[COR. DE TRAPÈZE AUTO] ..... 53

[COULEUR] 49

[COULEUR DE FOND] 65

[Crestron Connected(TM)] 79

D

[DAYLIGHT VIEW] 50

[DÉCALAGE] 58

[DEMARRAGE INITIAL] 69

[DÉMARRAGE LOGO] 65

Dépannage 101

[DÉTAIL] 49

[DIGITAL CINEMA REALITY] ..... 51

Dimensions 113

E

[EFFET IRIS] 50

[EMULATION] 71

Entretien/Remplacement 97

[ÉTAT] 68,79

F

Fixation du capuchon

de l'objectif 22

[FONCTION DU BOUTON] .....71

G

[GESTION ECOLOGIQUE] .....70

|

[IMAGE] 48

[INITIALISE] 79

[INITIALISER TOUT] 74

Installation 24

L

[LAN CÂBLÉ] 78

[LANGUAGE] 61

Liste des signaux compatibles .... 109

[LUMINOSITÉ] 48

M

[MENU A L'ÉCRAN] 62

[MENU AVANÇÉ] 50

Menu principal 45

[MÉTHODE DE PROJECTION] .... 69

[MINUTEUR PRÉSENTATION] .... 66

[MIRE DE TEST] 73

Mode d'installation 24

[MODE ÉLARGI] 66

[MODE IMAGE] 48

[MODE SXGA] 66

[MOT DE PASSE] 75

[MOT DE PASSE

VERROU. MENU] 76

N

Navigation dans le menu 44

[NIVÉAU DE SIGNAL HDMI] .....63

[NUMÉRO DU PROJECTEUR] .... 69

0

Opérations de base à l'aide de

la télécommande 38

[OPTION D'AFFICHAGE] .....62

P

[PARAMET. RÉGLAGE AUTO] ..... 65

[POSITION] 53

Précautions d'utilisation 12

Projection 37

Protections du support de

montage au plafond 114

Protocole PJLink 103

[PUISSANCE DE LA LAMPE] .....70

R

[RECHERCHE DE SIGNAL] ..... 65

[RÉDUCTION DE BRUIT] ..... 51

[REGLAGE AUDIO] 72

[RÉGLAGE CLOSED CAPTION] ... 63

[RÉGLAGE DE L'ÉCRAN] ..... 53, 55

[RÉGLAGE DE PHASE] 59

Réglage des pieds réglables .....27

[RÉGLAGE D'HORLOGE] 59

JRÉGLAGE ENTRÉE

COMPUTER1] 68

[RÉGLAGE IMAGE] 64

[RÉGLAGE PROJECTEUR] ..... 68

[RÉSEAU] 78

[RGB / YP日 P日] / [RGB / YC日 C日] 51

s

[SÉCURITÉ] 75

[SÉLECTION COMPUTER2] .....68

Sous-menu 45

Spécifications 111

[SURBALAYAGE] 59

[SYSTÈME-TV] 51

T

[TEINTE] 49

Télécommande 17

[TEMPÉRATURE]

DE COULEUR] 49

Touche

Boîtier du projecteur ..... 19

Télécommande 17,38

Touche

Télécommande 17,41

Touche

Télécommande ..... 17, 39

Touche

Télécommande ..... 17, 39

Touche d'alimentation

Boîtier du projecteur 19

Télécommande 17

Touche

Télécommande ..... 17, 45

Touche

Boîtier du projecteur 19

Télécommande 17

Touche

Télécommande 17,40

Touche

Télécommande 17,39

Touche

Télécommande 17,39

Touche

Télécommande ..... 17, 39

Touche

Télécommande 17,42

Touche

Télécommande ..... 17, 41

Touche

Boîtier du projecteur ..... 19

Touche

Boîtier du projecteur ..... 19

Télécommande 17

Touche

Télécommande ..... 17, 41

Touche

Télécommande ..... 17, 41

Touche

Télécommande 17,45

Touche

Télécommande 17

Touches

Télécommande ..... 17, 40

Touches

Télécommande ..... 17, 39

Touche

Télécommande 17,39

V

[VERROUILLAGE MENU] .....76

[VERROUILLAGE TOUCHES] .....77

[VERROU TRAME] 60

Voyant d'alimentation ..... 19, 33

Voyant de lampe ..... 19, 96

Voyant de température ..... 19, 96

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Panasonic Corporation

Web Site : http://panasonic.net/avc/projector/

© Panasonic Corporation 2014

Panasonic Systems Communications Company of North America

5th Floor, Two Riverfront Plaza, Newark, NJ 07102-5490

TEL: (877) 803 - 8492

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario L4W 2T3

TEL: (905) 624 - 5010
