RACE6001 - Climatisation RCA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur individuel pour fenêtre
Modèle	RACE6001
Marque	RCA
Alimentation électrique	115 V, 12 A, 60 Hz, circuit dédié avec fusible temporisé ou disjoncteur 15 A
Prise de courant	Fiche tripolaire mise à la terre, cordon d'alimentation avec test/réinitialisation
Modes de fonctionnement	Refroidissement (Cool), Déshumidification (Dry), Ventilateur seul (Fan)
Vitesses du ventilateur	3 vitesses : Haute (High), Moyenne (Med), Basse (Low)
Plage de température	De 16 °C (61 °F) à 32 °C (90 °F) en mode Cool
Minuterie programmable	Mise en marche ou arrêt différé de 0 à 24 heures

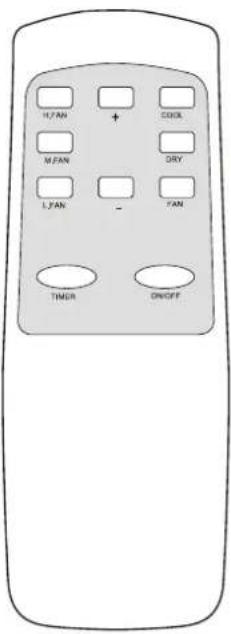

Télécommande	Incluse, contrôle à distance des fonctions principales
Flux d'air	Bidirectionnel : réglable latéralement et verticalement
Filtre à air	Lavable, amovible ; nettoyage recommandé toutes les 2 semaines
Installation	Fenêtre à guillotine à deux châssis mobiles ; panneaux extensibles inclus
Dimensions de l'ouverture de fenêtre requises	Largeur maximale : 96,5 cm (38 po) ; hauteur minimale : 33,7 cm (13 1/4 po)
Longueur du cordon d'alimentation	Moins de 183 cm (6 pi) de la prise
Fonction de sécurité	Dispositif de détection de fuite sur le cordon d'alimentation (test/réinitialisation)
Entretien annuel recommandé	Inspection par un technicien agréé pour un rendement optimal
Période d'attente après arrêt	3 minutes avant de redémarrer pour protéger le compresseur
Poids	Environ 30 kg (estimation pour un climatiseur de fenêtre de cette taille)

FOIRE AUX QUESTIONS - RACE6001 RCA

Pourquoi mon climatiseur ne s'allume-t-il pas ?

Vérifiez que le cordon d'alimentation est branché sur une prise tripolaire mise à la terre. Appuyez sur le bouton RESET du cordon (un déclic doit se faire entendre). Assurez-vous que le disjoncteur n'a pas sauté et que le bouton POWER est enfoncé.

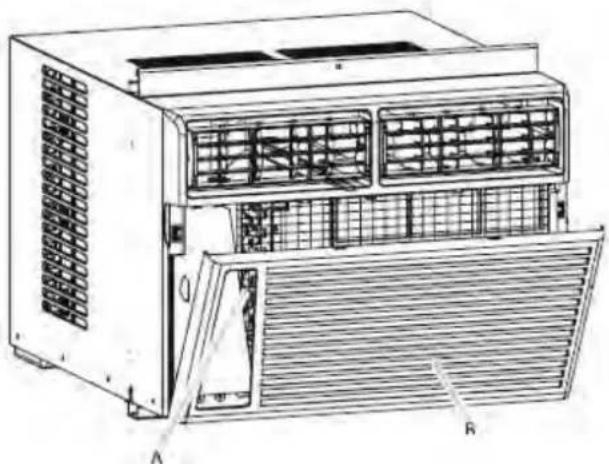

Comment nettoyer le filtre à air ?

Ouvrez le panneau avant, retirez le filtre. Utilisez un aspirateur ou lavez-le à l'eau chaude savonneuse. Ne mettez jamais le filtre au lave-vaisselle. Séchez-le complètement avant de le remettre en place. Nettoyez-le toutes les deux semaines.

Quels sont les modes disponibles ?

L'appareil propose trois modes : Cool (refroidissement), Dry (déshumidification) et Fan (ventilateur seul). Les vitesses du ventilateur (High, Med, Low) sont réglables en modes Cool et Fan.

Comment utiliser la minuterie ?

Appuyez sur TIMER lorsque l'appareil est allumé ou éteint. Utilisez les flèches +/- pour régler le délai de 0 à 24 heures. Le voyant Timer On s'allume. Pour annuler, appuyez sur TIMER pendant l'affichage du temps restant.

Pourquoi l'eau coule à l'intérieur ?

Le climatiseur doit être légèrement incliné vers l'extérieur pour un bon écoulement de la condensation. Vérifiez le nivellement et ajustez l'angle conformément aux instructions d'installation.

Quels bruits sont normaux ?

Des bruits de gouttelettes d'eau frappant le condenseur, un cliquetis du thermostat, un ronronnement aigu du compresseur et le souffle de l'air sont normaux. Les vibrations peuvent provenir d'une fenêtre mal isolée.

Que faire si le climatiseur s'arrête et ne redémarre pas ?

Attendez au moins 3 minutes avant de redémarrer. Si le problème persiste, vérifiez que le cordon d'alimentation n'est pas déclenché (appuyez sur RESET) et que le disjoncteur est en position marche.

Quelle est la tension requise ?

L'appareil fonctionne sur du 115 V (103,5 min - 126,5 max), 12 A, avec un fusible temporisé ou disjoncteur de 15 A. Utilisez une prise tripolaire mise à la terre sans rallonge.

Comment installer le climatiseur dans une fenêtre ?

La fenêtre doit avoir une largeur entre 36 3/4 et 38 pouces et une hauteur d'au moins 13 1/4 pouces. Fixez les glissières et panneaux extensibles. Inclinez légèrement l'appareil vers l'extérieur pour l'évacuation de l'eau.

Puis-je utiliser une rallonge ?

Non, n'utilisez jamais de rallonge électrique. Branchez directement le cordon d'alimentation dans une prise tripolaire mise à la terre située à moins de 6 pieds.

MODE D'EMPLOI RACE6001 RCA

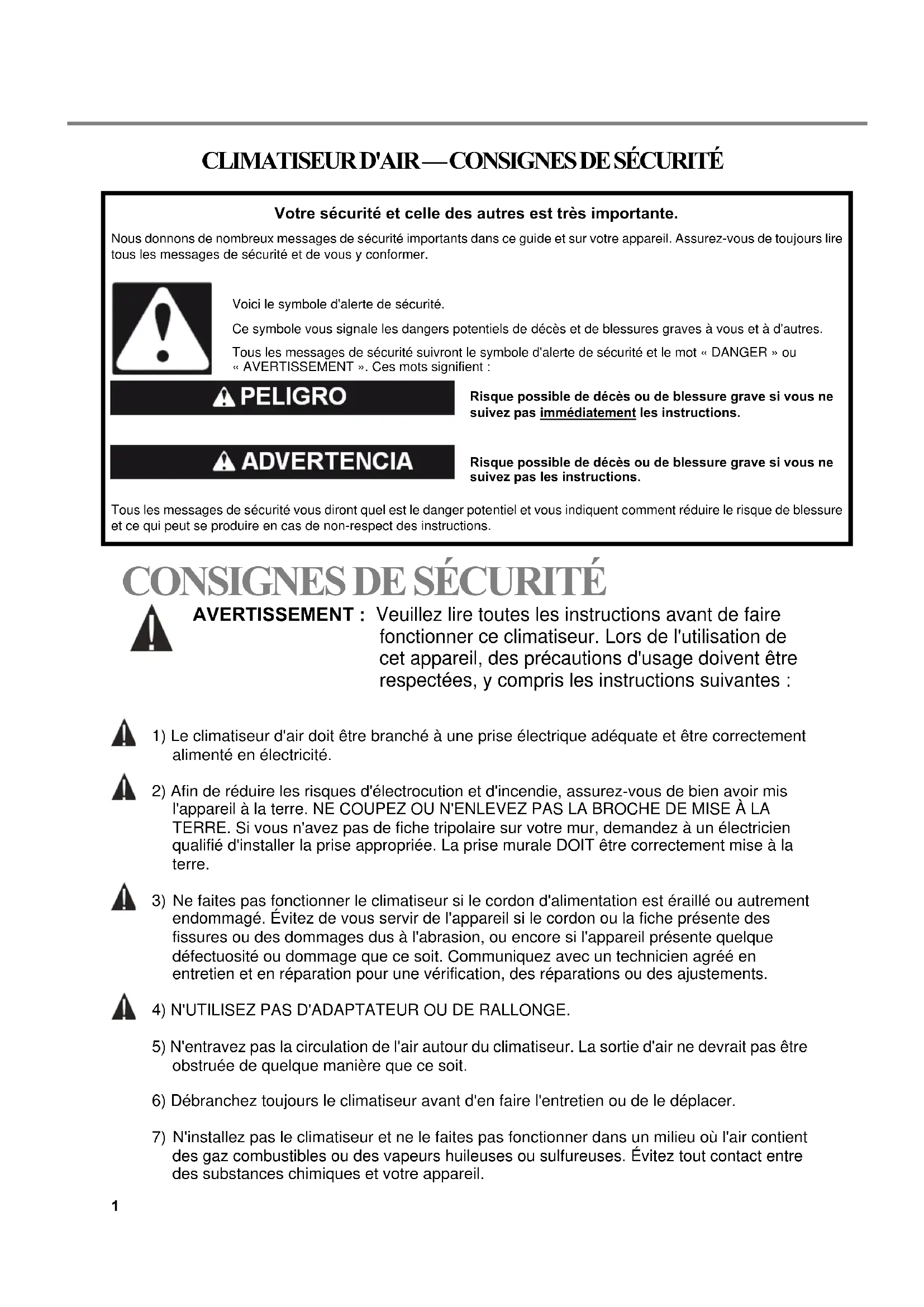

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce guide et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

PELIGRO

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

ADVERTENCIA

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous indiquent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Veuillez lire toutes les instructions avant de faire fonctionner ce climatiseur. Lors de l'utilisation de cet appareil, des précautions d'usage doivent être respectées, y compris les instructions suivantes :

1) Le climatiseur d'air doit être branché à une prise électrique adéquate et être correctement alimenté en électricité.

2) Afin de réduire les risques d'électrocution et d'incendie, assurez-vous de bien avoir mis l'appareil à la terre. NE COUPEZ OU N'ENLEVEZ PAS LA BROCHE DE MISE À LA TERRE. Si vous n'avez pas de fiche tripolaire sur votre mur, demandez à un électricien qualifié d'installer la prise appropriée. La prise murale DOIT être correctement mise à la terre.

3) Ne faites pas fonctionner le climatiseur si le cordon d'alimentation est éraillé ou autrement endommagé. Évitez de vous servir de l'appareil si le cordon ou la fiche présente des fissures ou des dommages dus à l'abrasion, ou encore si l'appareil présente quelque défectuosité ou dommage que ce soit. Communiquez avec un technicien agréé en entretien et en réparation pour une vérification, des réparations ou des ajustements.

4) N'UTILISEZ PAS D'ADAPTATEUR OU DE RALLONGE.

5) N'entravez pas la circulation de l'air autour du climatiseur. La sortie d'air ne devrait pas être obstruée de quelque manière que ce soit.

6) Débranchez toujours le climatiseur avant d'en faire l'entretien ou de le déplacer.

7) N'installez pas le climatiseur et ne le faites pas fonctionner dans un milieu où l'air contient des gaz combustibles ou des vapeurs huileuses ou sulfureuses. Évitez tout contact entre des substances chimiques et votre appareil.

8) Ne placez aucun objet sur le dessus de l'appareil.
9) Ne faites jamais fonctionner un climatiseur d'air dont les filtres ne sont pas installés.
10) Ne vous servez pas du climatiseur d'air près d'un bain, d'une douche ou d'un lavabo.

CONSERVEZ CES INSTRUCTIONS

ATTENTION! Si le climatiseur d'air a été entreposé en position horizontale ou inclinée pour quelque période de temps que ce soit, attendez 24 heures avant de le rebrancher.

Instructions importantes

• Veuillez conserver ce guide dans un endroit sûr.
• N'utilisez aucun liquide ou produit de nettoyage en aérosol pour nettoyer cet appareil. Servez-vous d'un linge humide.
• Ne déversez jamais de liquide sur le panneau de commande. Cela pourrait entraîner une commotion électrique aux pièces électroniques internes et les mettre hors d'état ou entraîner leur mauvais fonctionnement.
• Ne tentez jamais de désassembler ce produit par vous-même, puisque cela annulera la garantie. Le désassemblage non supervisé et l'assemblage inadéquat de l'intérieur du panneau arrière peut causer des dommages au circuit électrique et nuire à son rendement. Lorsque des travaux d'entretien et de réparation s'imposent, veuillez communiquer avec votre centre local d'entretien et de réparation ou avec votre distributeur local.

Exigences concernant le lieu d'installation

IMPORTANT : Conformez-vous à l'ensemble des codes et des ordonnances en vigueur. Inspectez l'endroit où l'installation sera effectuée. Assurez-vous d'avoir en main tout le nécessaire pour mener à bien l'installation. Recommandations concernant l'endroit choisi pour faire l'installation :

Une prise électrique mise à la terre située à moins de 183 cm (6 pi) de la sortie du cordon d'alimentation du climatiseur d'air.
REMARQUE : N'utilisez pas de rallonge électrique.
□ Une libre circulation de l'air dans la pièce que vous désirez climatiser.
Une ouverture assez grande pour loger le climatiseur. Les pièces sont fournies en prévision d'une installation à une fenêtre à guillotine à deux châssis mobiles.
□ Un support mural suffisant pour supporter le poids de l'appareil.

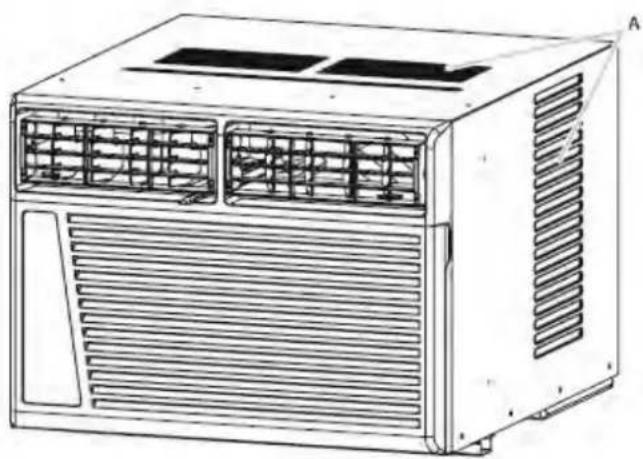

REMARQUE : Les pales de circulation d'air du caisson (A) ne doivent pas être obstruées. L'air doit pouvoir circuler librement par les pales de circulation d'air.

A. Pales de circulation d'air

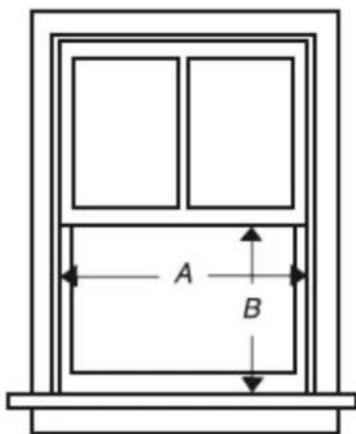

Installation à la fenêtre

Mesures de l'ouverture de fenêtre :

A. Largeur d'ouverture maximale variant entre.
B. Hauteur d'ouverture minimale de.

Modelos	RACE6001,RACE8001	RACE1001,RACE1201
A	38"	36 3/4"
B	13 1/4"	14 3/4"

Exigences en matière d'électricité

AVERTISSEMENT

Risque d'électrocution

Branchez l'appareil à une fiche tripolaire mise à la terre.

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

N'utilisez pas de rallonge électrique.

Le non-respect de ces instructions peut entraîner la mort, un incendie, ou une électrocution.

Les caractéristiques électriques de votre climatiseur d'air sont indiquées sur l'étiquette du numéro de modèle et de série. Cette étiquette est située soit sur le côté, soit à l'arrière du caisson de votre appareil, ou encore à l'arrière de la grille avant.

Les exigences précises en matière d'électricité figurent dans la fiche ci-dessous. Conformez-vous aux exigences relatives au type de fiche du cordon d'alimentation.

Cordon d'alimentation

Exigences en matière de câblage électrique

☐ 115 volts (103,5 min. à 126,5 max.)
□ 0 à 12 A
□ Fusible temporisé ou disjoncteur de 15 A
□ N'utilisez l'appareil que sur des circuits à prise unique.

Méthode recommandée pour la mise à la terre

Ce climatiseur d'air doit être mis à la terre. L'appareil comporte un cordon d'alimentation muni d'une fiche à trois broches, dont une de mise à la terre. Le cordon doit être branché à une prise d'accouplement tripolaire mise à la terre conformément aux codes et aux ordonnances en vigueur. Si une prise d'accouplement n'est pas disponible, il incombe au client qu'une telle prise tripolaire correctement mise à la terre soit installée par un électricien qualifié.

Il incombe au client de :

□ Communiquer avec un électricien qualifié.

Cordon d'alimentation

REMARQUE : Votre climatiseur d'air peut différer du modèle illustré.

A. Bouton de Test A. Bouton de réinitialisation (RESET)

Ce climatiseur d'air individuel est muni d'un cordon d'alimentation conforme aux exigences de l'UL. Ce cordon comporte des composants électroniques de pointe qui détectent les fuites. Si le cordon est écrasé, les composants électroniques détectent s'il y a une fuite et l'alimentation est interrompue en une fraction de seconde.

AVERTISSEMENT

Risque d'électrocution

Branchez l'appareil à une fiche tripolaire mise à la terre.

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

N'utilisez pas de rallonge électrique.

Le non-respect de ces instructions peut entraîner la mort, un incendie, ou une électrocution.

Pour faire l'essai de votre cordon d'alimentation :

1. Branchez le cordon d'alimentation à une prise tripolaire mise à la terre.
2. Appuyez sur RESET (sur certains modèles, un voyant lumineux vert s'allumera).
3. Appuyez sur TEST (attendez d'entendre un déclic; le bouton RESET se déclenchera, et, sur certains modèles, un voyant lumineux vert s'illuminera).
4. Appuyez sur RESET, puis relâchez-le (attendez d'entendre un déclic; le bouton RESET s'enclenchera, et, sur certains modèles, un voyant lumineux vert s'illuminera). Le cordon d'alimentation est prêt à être utilisé.

REMARQUES :

□ Le bouton de réinitialisation doit être enfoncé pour un fonctionnement adéquat.
Le cordon d'alimentation doit être remplacé si le déclenchement ne se fait pas lorsque le bouton de test est enfoncé ou s'il ne se réinitialise pas.
□ Ne vous servez pas du cordon d'alimentation pour mettre l'appareil en marche ou à l'arrêt.
□ Un cordon d'alimentation endommagé ne doit pas être réparé; il doit être remplacé par un nouveau cordon d'alimentation, obtenu auprès du fabricant.
□ Le cordon d'alimentation ne comporte aucune pièce pouvant être entretenue ou réparée.
Le fait d'ouvrir le boîtier inviolable annule toute garantie ainsi que les allégations de performance.

INSTRUCTIONS D'INSTALLATION

Déballage du climatiseur d'air

AVERTISSEMENT

Risque de poids excessif

Le déplacement et l'installation de l'appareil doivent se faire à deux personnes ou plus.

Le non-respect de cette consigne peut entraîner des blessures au dos ou à d'autres parties du corps.

Retirer les matières d'emballage

Retirez les matières d'emballage et disposez-en ou recyclez-les. Nettoyez les résidus de colle et de ruban adhésif des surfaces de l'appareil avant de le mettre en marche. Frottez les résidus adhésifs avec une petite quantité de savon à vaisselle liquide sur vos doigts. Essuyez avec de l'eau tiède et séchez.

N'utilisez aucun instrument coupant, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre climatiseur.

□ Manipulez le climatiseur d'air avec soin.

Préparez l'appareil pour l'installation

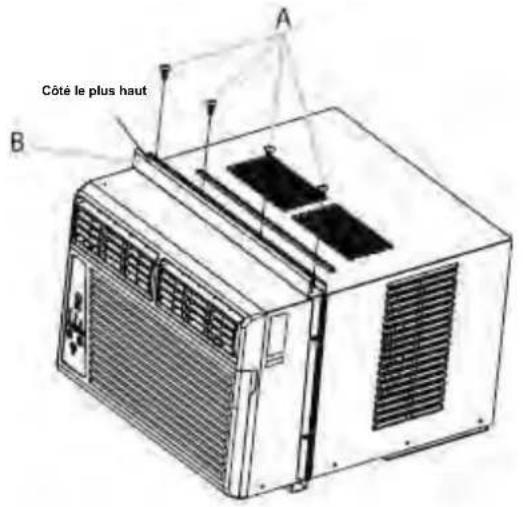

Installation de la glissière supérieure

1. Placez la glissière supérieure sur le dessus du caisson du climatiseur, de sorte que les trous de la glissière soient alignés avec ceux percés sur le dessus du climatiseur. Le plus haut côté de la glissière devra être orienté vers l'intérieur.

2. Au moyen de quatre vis courtes, fixez la glissière supérieure au climatiseur.

REMARQUE : Votre climatiseur peut différer du modèle illustré.

A. Vis % po
A. Glissière supérieure

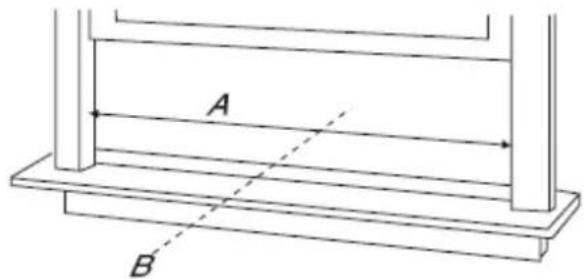

Préparez la fenêtre pour l'installation

1. Mesurez la largeur de l'ouverture de la fenêtre.
2. Tracez une ligne de démarcation du centre sur l'appui de fenêtre intérieur.

A. Largeur de l'ouverture de fenêtre
B. Ligne de démarcation du centre

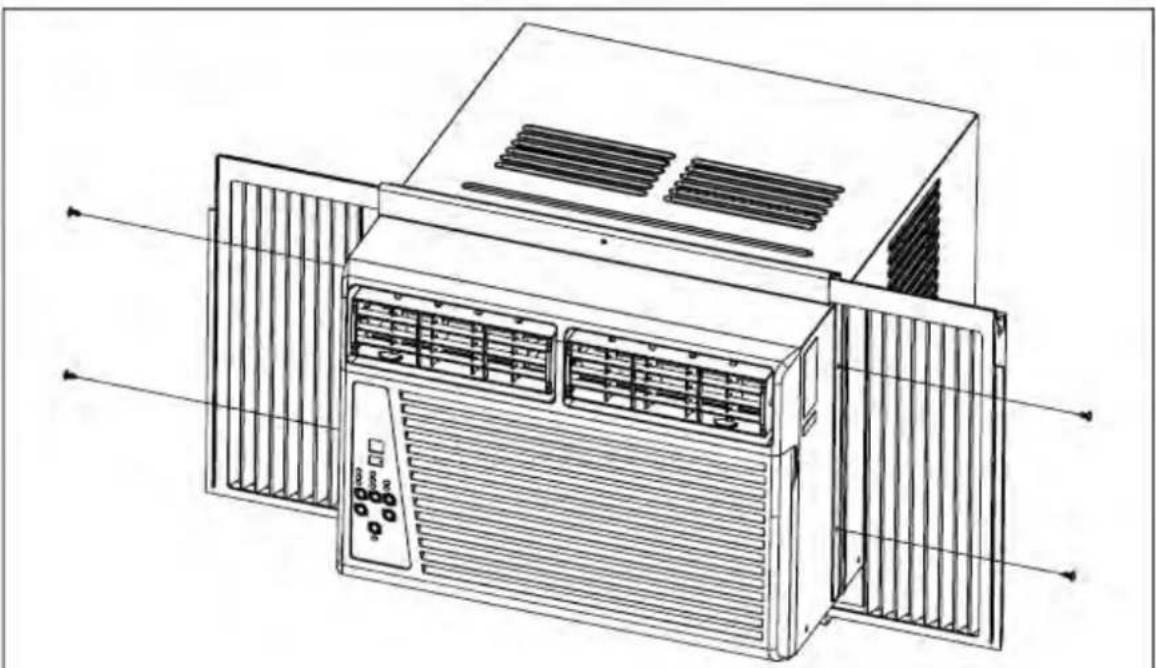

INSTALLATION

PANNEAUX EXTENSIBLES)

REMARQUE : La glissière supérieure et les panneaux extensibles sont munis de trous décalés pour fournir l'angle adéquat à l'arrière de l'appareil. Cela est nécessaire à l'utilisation et à l'évacuation adéquates de l'eau produite par la condensation.

- Insérez les panneaux extensibles dans les glissières supérieure et inférieure du climatiseur. Fixez les panneaux à l'appareil au moyen des vis, comme le montre la figure 4. Il y a un panneau droit et un panneau gauche. Assurez-vous d'utiliser le bon panneau pour chaque côté. Tenez le panneau correspondant au côté que vous voulez installer dans une main, et tirez doucement sur le centre pour déployer le côté ouvert. Voir la figure 4. (Lorsqu'installée, la semelle de fixation du panneau à la fenêtre sera toujours orientée vers l'intérieur.

Positionnement du climatiseur

AVERTISSEMENT

Risque de poids excessif

Le déplacement et l'installation de l'appareil doivent se faire à deux personnes ou plus.

Le non-respect de cette consigne peut entraîner des blessures au dos ou à d'autres parties du corps.

REMARQUES :

Manipulez le climatiseur d'air avec soin.

Assurez-vous que votre climatiseur ne glisse pas de l'ouverture pendant l'installation ou la désinstallation.
La sortie du cordon d'alimentation sur le climatiseur ne devrait pas être à plus de 183 cm (6 pi) d'une prise électrique mise à la terre.
□ Ne bloquez pas les pales de circulation de l'air du panneau avant.
Rien ne doit obstruer les pales de circulation d'air de l'appareil.

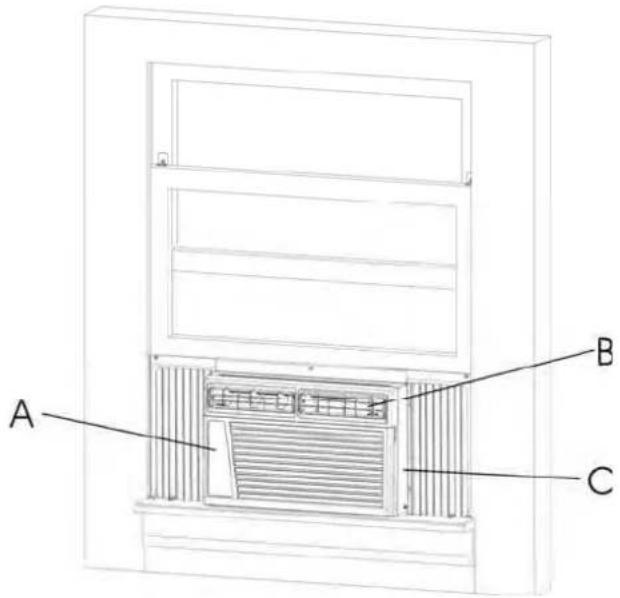

1. Centrez le climatiseur dans la fenêtre. Fermez le châssis de la fenêtre jusqu'à ce celui-ci repose à l'arrière de la glissière, de façon à tenir le caisson en place.

REMARQUE : Votre climatiseur peut différer du modèle illustré.

A. Panneau extensible appuyé contre la glissière latérale
B. Châssis de la fenêtre reposant à l'arrière de la glissière supérieure
C. Glissière inférieure à l'arrière de l'appui de fenêtre

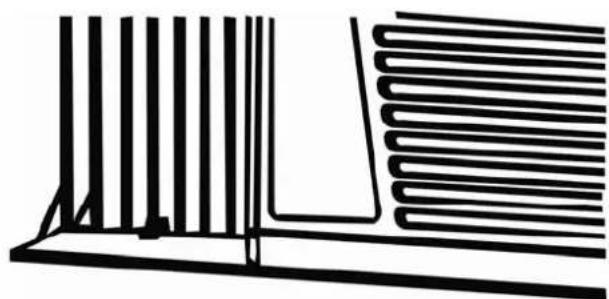

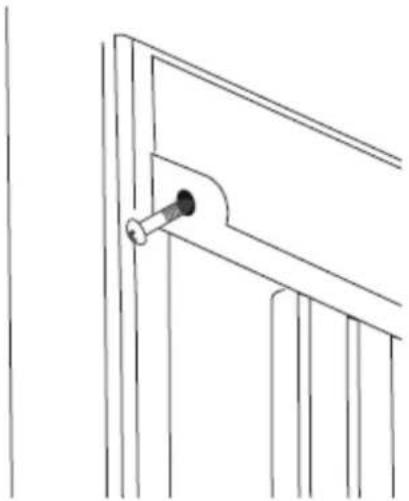

Fixation des panneaux extensibles à la fenêtre

1. Déployez le panneau gauche jusqu'à ce qu'il s'emboîte dans la glissière latérale.
2. Utilisez une mèche de 8 po pour percer un avant-trou par le trou supérieur du panneau extensible dans le châssis de la fenêtre.
3. Insérez l'une des vis à bois dans le trou supérieur du panneau extensible gauche et dans le châssis de fenêtre.
4. Répétez l'opération pour le panneau droit.

Vue du dessus

1. Utilisez une mèche de 1/8 po pour percer un avant-trou par le trou inférieur du panneau extensible dans le cadre de la fenêtre.
2. Insérez l'une des vis à bois dans le trou inférieur du panneau gauche et dans le cadre de fenêtre.
3. Répétez l'opération pour le panneau droit.

Vue du bas

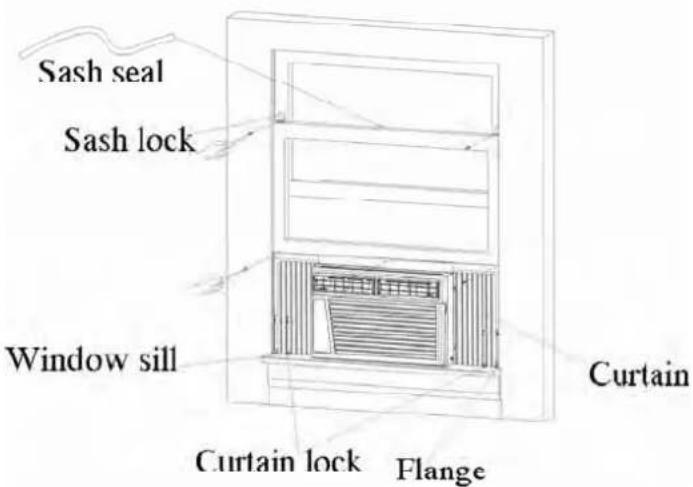

Installation des ferrures de blocage des panneaux extensibles

• Placez les ferrures de blocage entre les panneaux extensibles et l'appui de fenêtre.
• Percez un avant-trou de 18 de po dans l'appui de fenêtre et installez les vis à bois.
  • Fixez solidement les panneaux extensibles gauche et droit.

Compléter l'installation

1. Insérez le joint d'étanchéité en mousse à l'arrière du dessus du cadre de fenêtre inférieur, de façon à ce qu'il repose contre la fenêtre supérieure.

A. Dessus du cadre de fenêtre inférieur

B. Joint d'étanchéité en mousse

1. Placez la ferrure de blocage comme l'illustration le montre. Utilisez une mèche de V_8 de po pour percer un avant-trou par le trou de la ferrure de blocage et dans la fenêtre supérieure.
2. Fixez la ferrure de blocage à la fenêtre supérieure au moyen d'une vis à bois pour fixer solidement la fenêtre.

Ajoutez des pièces de bois comme le montre la figure 6, ou ôtez le contre-châssis avant d'installer le climatiseur.
Si le cadre du contre-châssis doit demeurer en place, assurez-vous que les orifices d'évacuation ne soient ni calfatés, ni bouchés par de la peinture. Il est impératif de permettre l'évacuation de l'eau de pluie ou de l'eau produite par la condensation.

Châssis
Cadre du contre-châssis, ou autre obstruction

Épaisseur requise de la planche, pour permettre que le caisson soit positionné à l'angle adéquat, sur toute la longueur de l'appui de fenêtre, fixer avec des clous ou des vis.

FIG.6

AVERTISSEMENT

Risque d'électrocution

Branchez l'appareil à une fiche tripolaire mise à la terre.

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

N'utilisez pas de rallonge électrique.

Le non-respect de ces instructions peut entraîner la mort, un incendie, ou une électrocution.

1. Branchez l'appareil à une fiche tripolaire mise à la terre.

2. Appuyez sur le bouton de réinitialisation du cordon d'alimentation. Consultez les « Exigences en matière d'électricité ».

EMPLOI DU CLIMATISEUR

Le fait d'utiliser votre climatiseur d'air de manière appropriée vous procurera les meilleurs résultats possibles.

Cette partie explique comment faire fonctionner le climatiseur de manière appropriée.

IMPORTANT :

Si vous mettez le climatiseur à l'arrêt, attendez au moins 3 minutes avant de le remettre en marche. Cela empêche le climatiseur de faire sauter un fusible ou déclencher un disjoncteur.

N'essayez pas de faire fonctionner votre climatiseur en mode réfrigération (Cool) lorsque la température extérieure est inférieure à 16°C (61°F). Le serpentin d'évaporateur interne gèlera et le climatiseur ne fonctionnera pas de manière adéquate.

REMARQUE : En cas de panne de courant, votre climatiseur fonctionnera selon les réglages précédant la panne lorsque le courant sera rétabli.

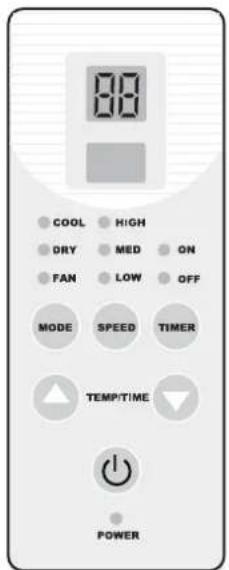

Mise en marche du climatiseur

1. Ôtez la pellicule de plastique recouvrant le panneau de commande.
2. Appuyez sur le bouton de mise en marche (POWER) pour mettre en marche l'appareil. Le voyant indicateur de mise en marche s'illuminera.

POWER ON/OFF

1. Sélectionnez le mode désiré. Consultez la partie « Mode ».
2. Sélectionnez la vitesse du ventilateur. Consultez la partie « Vitesse du ventilateur ».
3. Sélectionnez la température voulue. Consultez la partie « Température ».

Mode

1. Appuyez sur le bouton MODE jusqu'à ce que le voyant indicateur s'illumine au réglage désiré.
2. Choisissez Cool (refroidir), ou Fan (ventilateur).

☐ Cool-Raraîchit la pièce. Appuyez sur SPEED (vitesse) pour choisir la vitesse du ventilateur (High, Med, Low, soit élevée, moyenne, ou basse). Appuyez sur les flèches haut ou bas TEMP/TIME pour régler la température.

Dry (sec)—Abaisse le taux d'humidité de la pièce. Le climatiseur sélectionne automatiquement la température. Le ventilateur fonctionne à basse vitesse (Low) seulement. En mode Dry seulement, une température réglée de 77 F est illustrée.
Fan-Seul le ventilateur fonctionne. Appuyez sur SPEED pour choisir la vitesse du ventilateur (High, Med, Low). La température ambiante actuelle s'affiche à l'écran.

REMARQUE : Le mode Dry ne devrait pas être utilisé pour rafraîchir la pièce.

COOL
DRY
FAN

MODE

Vitesse du ventilateur

REMARQUE : En mode Dry (déshumidification), le bouton Speed (vitesse) cessera de fonctionner.

1. Appuyez sur le bouton SPEED jusqu'à ce que le voyant indicateur s'illumine au réglage désiré.
2. Sélectionnez High, Med ou Low.

□ High (élevé)—procure un rafraîchissement maximal
□ Med (moyen)—procure un rafraîchissement normal
□ Low (faible)—procure un rafraîchissement minimal

HIGH
MED
LOW

Température

□ Appuyez sur les flèches haut ou bas TEMP/TIME pour hausser la température. Chaque fois que vous appuyez sur la flèche du haut TEMP/TIME ou que vous la maintenez enfoncée, la température s'élèvera de 1°F jusqu'à ce qu'elle atteigne 90°F (32°C).

TEMP / TIME

□ Appuyez sur la flèche du bas TEMP/TIME pour abaisser la température. Chaque fois que vous appuyez sur la flèche du bas TEMP/TIME ou que vous la maintenez enfoncée, la température s'abaisse de 1°F jusqu'à ce qu'elle atteigne 61°F (16°C).

Délai de minuterie

Afin de régler la minuterie pour que le climatiseur s'arrête dans un délai variant entre 0 et 24 heures, le climatiseur doit être allumé (On).

1. Appuyez sur TIMER (minuterie). Le voyant indicateur Timer On clignotera. L'écran affichera le nombre d'heures restantes avant que le climatiseur ne s'arrête.

TIMER

1. Appuyez sur les flèches haut ou bas TEMP/TIME pour régler le temps de la minuterie entre 0 et 24 heures.
2. Après 5 secondes, le voyant indicateur Timer On demeurera illuminé. La température ambiante actuelle s'affichera à l'écran.

Réglage de la minuterie pour la mise en marche du climatiseur, en gardant les réglages précédents :

1. Mettez le climatiseur en marche.
2. Appuyez sur TIMER. Le voyant indicateur Timer On clignotera. L'écran affichera le nombre d'heures restantes avant que le climatiseur ne se mette en marche.
3. Appuyez sur les flèches haut ou bas TEMP/TIME pour régler le temps de la minuterie entre 0 et 24 heures.
4. Le voyant indicateur Timer On demeurera allumé. La température ambiante actuelle s'affichera à l'écran.

Afin de régler la minuterie pour la mise en marche du climatiseur, en modifiant les réglages précédents :

1. Mettez le climatiseur en marche.
2. Réglez l'appareil en mode Cool, Dry, Energy Saver ou Fan.
3. Aux modes Cool, Energy Saver ou Fan, réglez la vitesse du ventilateur à High, Med ou Low.
   REMARQUE : En mode DRY, le bouton Speed cessera de fonctionner.
4. Réglez la température à une valeur comprise entre 16°C et 32°C (61°F et 90°F).
5. Attendez 3 secondes avant de mettre le climatiseur à l'arrêt.
6. Appuyez sur TIMER. Le voyant indicateur Timer On clignotera. L'écran affichera le nombre d'heures restantes avant la mise en marche du climatiseur.
7. Appuyez sur les flèches haut ou bas TEMP/TIME pour régler le temps de la minuterie entre 0 et 24 heures.
8. Le voyant indicateur Timer On demeurera illuminé. La température ambiante actuelle s'affichera à l'écran.

Pour effacer les réglages programmés du mode minuterie :

REMARQUE : Le climatiseur peut être soit en marche, soit à l'arrêt.

1. Appuyez sur TIMER une fois après avoir programmé la minuterie. L'écran affichera le temps restant.
2. Alors que l'écran affiche le temps restant, appuyez sur TIMER à nouveau. Le voyant indicateur Timer Off s'illuminera.

Pour visualiser ou modifier le temps restant (en heures) :

1. Appuyez sur TIMER une fois après avoir programmé la minuterie. L'écran affichera le temps restant.
2. Alors que l'écran affiche le temps restant, appuyez sur les flèches haut ou bas TEMP/TIME pour augmenter ou diminuer le temps.
3. Après 5 secondes, la température ambiante actuelle s'affiche à l'écran.

Utilisation de la télécommande

REMARQUE : L'apparence de la télécommande peut différer d'un modèle ou d'un appareil à l'autre.

Le modèle BWM05A n'est pas fourni avec une télécommande.

Alimentation

Appuyez sur le bouton ON/OFF pour mettre l'appareil en marche.

Mode

Appuyez sélectionner Cool, Dry, ou Fan.

Fan

Appuyez choisir la vitesse du ventilateur (High, Med, Low).

Température

□ Appuyez sur les flèches haut ou bas + pour hausser la température. Chaque fois que vous appuyez sur la flèche du haut + ou que vous la maintenez enfoncée, la température s'élèvera de 1°F jusqu'à ce qu'elle atteigne 90°F (32°C).

□ Appuyez sur les flèches haut ou bas – pour abaisser la température. Chaque fois que vous appuyez sur la flèche du bas – ou que vous la maintenez enfoncée, la température s'abaissera de 1°F jusqu'à ce qu'elle atteigne 61°F (16°C).

Minuterie

Afin de régler la minuterie pour que le climatiseur soit mis à l'arrêt dans un délai variant entre 0 et 24 heures, le climatiseur doit être en marche (On).

1. Appuyez sur TIMER. Le voyant indicateur Timer On du panneau de commande du climatiseur clignotera.

1. Appuyez sur les flèches haut ou bas + / — pour régler le temps de la minuterie entre 0 et 24 heures.
2. Après 5 secondes, le voyant indicateur Timer On du panneau de commande demeurera illuminé.

Réglage de la minuterie pour la mise en marche du climatiseur, en conservant les réglages précédents :

1. Mettez le climatiseur en marche.
2. Appuyez sur TIMER. Le voyant indicateur Timer On du panneau de commande du climatiseur clignotera.
3. Appuyez sur les flèches haut ou bas +/ = pour régler le temps de la minuterie entre 0 et 24 heures.
4. Après 5 secondes, le voyant indicateur Timer On du panneau de commande demeurera illuminé.

Réglage de la minuterie pour la mise à l'arrêt du climatiseur, en modifiant les réglages précédents :

1. Mettez le climatiseur en marche.
2. Réglez l'appareil en mode Cool, Dry, ou Fan.
3. Dans le cas des modes Fan, Cool, réglez la vitesse du ventilateur à High, Med ou Low.

REMARQUE : En mode DRY, le bouton Speed cessera de fonctionner.

1. Réglez la température à une valeur comprise entre 16°C et 32°C (61°F et 90°F).
2. Attendez 3 secondes avant de mettre le climatiseur à l'arrêt.
3. Appuyez sur TIMER. Le voyant indicateur Timer On du panneau de commande du climatiseur clignotera. L'écran affichera le nombre d'heures restantes avant la mise en marche du climatiseur.
4. Appuyez sur les flèches haut ou bas +/- pour régler le temps de la minuterie entre 0 et 24 heures.
5. Après 5 secondes, le voyant indicateur Timer On du panneau de commande demeurera allumé. La température ambiante actuelle s'affichera à l'écran.

Pour effacer les réglages programmés du mode minuterie : REMARQUE : Le climatiseur peut être soit en marche, soit à l'arrêt.

1. Appuyez sur TIMER une fois après avoir programmé la minuterie. L'écran du panneau de commande affichera le nombre d'heures restantes.
2. Alors que l'écran affiche le temps restant, appuyez sur TIMER à nouveau. Le voyant indicateur Timer Off s'illuminera.

Pour visualiser ou modifier le temps restant (en heures) :

1. Appuyez sur TIMER une fois après la programmation. L'écran du panneau de commande affichera le nombre d'heures restantes.
2. Tandis que l'écran affiche le temps restant, appuyez sur les flèches haut ou bas +/- pour augmenter ou diminuer le temps.
3. Après 5 secondes, la température ambiante actuelle s'affiche à l'écran du panneau de commande du climatiseur.

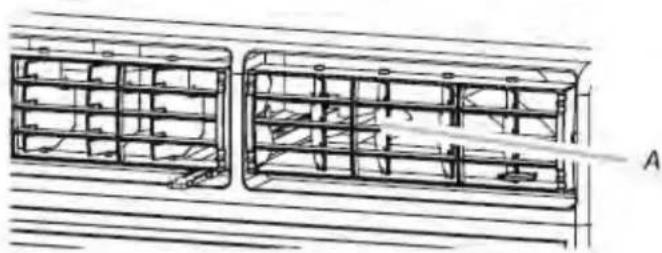

Changement de la direction du flux de l'air

Flux d'air bidirectionnel : Les pales orientables de circulation d'air vous permettent de contrôler la direction désirée du flux de l'air. La circulation de l'air peut être dirigée latéralement (gauche/droite) ou verticalement (haut/bas).

A. Flux d'air bidirectionnel

Sons normaux

Lorsque votre climatiseur fonctionne normalement, vous pouvez entendre des sons comme :

□ Le son de gouttelettes d'eau percutant le condensateur, causant un bruit d'eau percutant le métal ou un cliquetis. Les gouttelettes d'eau aident à refroidir le condensateur.
□ Le déplacement d'air du ventilateur.
□ Les clics des cycles du thermostat.
□ Des vibrations ou du bruit dû à une piètre construction des murs ou de la fenêtre.
□ Un ronronnement aigu ou un son modulé causé par le cycle arrêt-marche du condensateur moderne à haute efficacité.

ENTRETIEN DU CLIMATISEUR

Votre nouveau climatiseur est conçu pour vous procurer de nombreuses années de service dévoué. Cette partie vous enseigne comment nettoyer et entretenir votre climatiseur adéquatement.

Nettoyage du filtre à air

Le filtre à air est amovible, ce qui facilite le nettoyage. La propreté du filtre aide à réduire la teneur de l'air en poussières, mousses, et autres particules, et est importante pour un meilleur rendement de refroidissement et de fonctionnement. Vérifiez le filtre toutes les deux semaines pour voir s'il a besoin d'être nettoyé.

REMARQUE : Ne faites jamais fonctionner un climatiseur d'air dont le filtre n'est pas installé.

1. Mettez le climatiseur en marche.
2. Ouvrez le panneau avant et ôtez le filtre à air.

A. Filtre à air
B. Panneau avant

1. Servez-vous d'un aspirateur pour nettoyer le filtre à air. Si le filtre est très sale, lavez-le avec de l'eau chaude et un savon doux. Ne mettez jamais un filtre à air au lave-vaisselle et n'utilisez pas de produit nettoyant chimique. Veillez à ce que le filtre à air soit complètement sec avant de le remettre en place pour une efficacité maximale.
2. Remettez le filtre à air en place.
3. Refermez le panneau avant.
4. Mettez le climatiseur en marche.

Nettoyage du panneau avant.

1. Mettez le climatiseur à l'arrêt.
2. Nettoyez le panneau avant avec un chiffon doux et humide.
3. Séchez complètement le panneau avant à l'air.
4. Mettez le climatiseur en marche.

Entretien annuel

Votre climatiseur nécessite un entretien annuel pour veiller à ce qu'il vous procure un rendement stable et maximal tout au long de l'année. Appelez votre dépositaire local autorisé pour mettre à l'horaire un examen annuel. Les frais afférents à l'inspection annuelle sont de votre ressort.

DÉPANNAGE

Avant d'appeler pour de l'entretien, essayez de mettre en pratique les conseils suggérés suivants pour voir si vous pouvez régler le problème sans l'aide d'un tiers.

Le climatiseur ne fonctionne pas

!AVERTISSEMENT

Risque d'électrocution

Branchez l'appareil à une fiche tripolaire mise à la terre.

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

N'utilisez pas de rallonge électrique.

La non-observance de ces instructions peut entraîner la mort, un incendie, ou une électrocution.

Le cordon d'alimentation est débranché. Branchez-le à une prise tripolaire mise à la terre. Consultez les « Exigences en matière d'électricité ».

☐ Le cordon d'alimentation s'est déclenché (le bouton Reset s'est déclenché). Appuyez sur RESET, puis relâchez-le (attendez d'entendre un déclic; le bouton Reset s'enclenchera, et, sur certains modèles, un voyant lumineux vert s'illuminera) pour remettre l'appareil en marche.
Un fusible domestique a sauté, ou un disjoncteur s'est déclenché. Remplacez le fusible ou enclenchez le disjoncteur. Si le problème persiste, faites appel à un électricien. Consultez les « Exigences en matière d'électricité ».
Le bouton Power n'est pas enfoncé, ou le bouton de commande Mode est en position « Off ». Appuyez sur POWER, ou placez le bouton de commande du mode à un réglage actif.
□ Votre réseau d'électricité local est en panne. Attendez que le courant soit rétabli.

Le climatiseur fait sauter des fusibles ou déclenche des disjoncteurs.

□ Trop d'appareils sont utilisés en même temps sur le même circuit.
Débranchez ou déménagez les appareils partageant le même circuit.
□ Un fusible à retardement ou un disjoncteur possédant une capacité inadéquate est utilisé. Remplacez l'élément fautif par un fusible à retardement ou un disjoncteur possédant une capacité adéquate. Consultez les « Exigences en matière d'électricité ».

□ Vous utilisez une rallonge électrique. N'utilisez pas de rallonge sur cet appareil ou sur tout autre appareil.
□ Vous essayez de redémarrer le climatiseur trop tôt après l'avoir mis à l'arrêt. Attendez au moins 3 minutes avant de remettre le climatiseur en marche après sa mise à l'arrêt.

Le cordon d'alimentation du climatiseur s'est déclenché (le bouton Reset est déclenché).

☐ Des perturbations de votre courant électrique peuvent déclencher (le bouton Reset se déclenche) le cordon d'alimentation. Appuyez sur le bouton RESET, puis relâchez-le (attendez d'entendre un déclic; le bouton Reset s'enclenchera, et, sur certains modèles, un voyant lumineux vert s'illuminera) pour remettre l'appareil en marche.
Une surcharge électrique, une surchauffe, un étranglement du cordon d'alimentation ou le vieillissement de celui-ci peuvent déclencher (le bouton Reset se déclenche) le cordon. Après avoir remédié au problème, appuyez sur le bouton RESET, puis relâchez-le (attendez d'entendre un déclic; le bouton Reset s'enclenchera, et, sur certains modèles, un voyant lumineux vert s'illuminera) pour remettre l'appareil en marche.

REMARQUE : Un cordon d'alimentation endommagé ne doit pas être réparé; il doit être remplacé par un cordon d'alimentation neuf, obtenu auprès du fabricant.

Le climatiseur semble trop fonctionner

Le climatiseur actuel remplace un modèle plus ancien. L'utilisation de composants plus efficients peut amener le climatiseur à fonctionner plus longtemps qu'un modèle plus ancien, mais l'énergie totale consommée sera moindre. Les climatiseurs plus récents n'émettent pas le « souffle » d'air froid auquel vous êtes accoutumé sur les modèles plus anciens; toutefois, cela n'indique pas que leur capacité de refroidissement ou leur efficience soit amoindrie. Consultez le rendement énergétique et la capacité nominale (en Btu/h) indiqués sur le climatiseur.
Le climatiseur se trouve dans une pièce densément meublée, ou des appareils émettant de la chaleur se trouvent dans la pièce. Actionnez les conduits de sortie pendant que vous cuisinez ou prenez un bain, et essayez de ne pas vous servir d'appareils émettant de la chaleur au point le plus chaud de la journée. Un climatiseur présentant une plus grande capacité peut être nécessaire, selon la taille de la pièce à refroidir.

Le climatiseur passe trop souvent de la marche à l'arrêt et ne refroidit pas la pièce en mode refroidissement.

□ Le climatiseur n'est pas de taille adéquate pour votre pièce.
Vérifiez les capacités refroidissantes de votre climatiseur d'air individuel. Ces appareils ne sont pas conçus pour refroidir plus d'une pièce.
□ Le filtre est sale ou obstrué par des débris. Nettoyez le filtre.
La pièce présente une chaleur ou un taux d'humidité excessif (cuisson sans couvercle, douches, etc.). Démarrez un ventilateur pour faire évacuer la chaleur ou l'humidité de la pièce. Essayez de ne pas vous servir d'appareils ménagers générant de la chaleur au point le plus chaud de la journée.
□ Les pales d'évacuation de l'air sont bloquées. Installez le climatiseur dans un endroit où les pales ne sont pas obstruées par des rideaux, des stores, des meubles, etc.
La température extérieure est inférieure à 16 °C (61°F). N'essayez pas de faire fonctionner votre climatiseur en mode fraîcheur (Cool) lorsque la température extérieure est inférieure à 16 °C (61°F).
La température de la pièce que vous essayez de rafraîchir est extrêmement élevée. Laissez plus de temps au climatiseur pour rafraîchir une pièce où il fait très chaud.
□ Les fenêtres ou les portes donnant vers l'extérieur sont ouvertes. Fermez toutes les fenêtres et portes.
Le bouton de commande n'est pas réglé à une température suffisamment fraîche. Réglez le bouton de commande TEMP/TIME à un point plus frais en appuyant sur la flèche du bas pour réduire la température. Réglez le bouton de commande de la vitesse du ventilateur au réglage le plus élevé.

De l'eau s'écoule du caisson à l'intérieur de votre pièce.

Le climatiseur n'est pas bien nivelé. Le climatiseur devrait être placé légèrement en pente vers l'extérieur. Nivelez l'appareil de sorte qu'il soit en pente vers l'extérieur et ainsi veiller à l'évacuation adéquate de l'eau. Consultez les instructions d'installation.

REMARQUE : Ne percez pas de trous dans la partie inférieure de la base métallique et du collecteur de condensat.
