Caractéristiques	Détails
Type de produit	Répéteur Wi-Fi
Normes Wi-Fi	802.11ac
Fréquences	2.4 GHz et 5 GHz
Vitesse maximale	AC1200 (jusqu'à 1200 Mbps)
Ports Ethernet	1 port Gigabit Ethernet
Antennes	Antennes externes pour une meilleure portée
Alimentation	Adaptateur secteur inclus
Configuration	Configuration facile via interface web ou application mobile
Fonctionnalités de sécurité	WPA/WPA2, filtrage MAC
Dimensions	Compact et léger pour un montage facile
Garantie	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - TEW840APBO2K TRENDNET

Comment configurer le TRENDNET TEW840APBO2K pour la première fois ?

Connectez le répéteur à une prise électrique, puis utilisez votre appareil pour rechercher le réseau Wi-Fi du répéteur. Ouvrez un navigateur et entrez l'adresse IP par défaut (généralement 192.168.10.100) pour accéder à l'interface de configuration. Suivez les instructions à l'écran pour configurer le réseau.

Pourquoi mon répéteur ne capte-t-il pas le signal Wi-Fi ?

Assurez-vous que le répéteur est situé dans la zone de couverture du routeur principal. Vérifiez également que le routeur fonctionne correctement et qu'il n'y a pas d'obstacles majeurs entre le routeur et le répéteur.

Comment réinitialiser le TRENDNET TEW840APBO2K ?

Pour réinitialiser le répéteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera et sera restauré aux paramètres d'usine.

Le répéteur fonctionne mais la connexion Internet est lente. Que faire ?

Vérifiez la qualité du signal entre le répéteur et le routeur. Si le signal est faible, déplacez le répéteur plus près du routeur. Vous pouvez également essayer de redémarrer le répéteur et le routeur pour améliorer la connexion.

Est-il possible de connecter des appareils filaires au TRENDNET TEW840APBO2K ?

Oui, le TRENDNET TEW840APBO2K dispose de ports Ethernet qui vous permettent de connecter des appareils filaires. Branchez simplement un câble Ethernet dans l'un des ports et connectez-le à votre appareil.

Comment mettre à jour le firmware du TRENDNET TEW840APBO2K ?

Accédez à l'interface de configuration via un navigateur, allez dans le menu 'Administration' et recherchez l'option 'Mise à jour du firmware'. Téléchargez le dernier firmware depuis le site Web de TRENDNET et suivez les instructions pour effectuer la mise à jour.

Le répéteur ne se connecte pas au réseau Wi-Fi existant. Que faire ?

Vérifiez que le mot de passe du réseau Wi-Fi est correct. Assurez-vous également que le réseau n'utilise pas un protocole de sécurité incompatible. Essayez de redémarrer le répéteur et le routeur, puis tentez de vous reconnecter.

MODE D'EMPLOI TEW840APBO2K TRENDNET

1. Avant de commencer
2. Installation et configuration du matériel
3. Installation du matériel

1. Avant de commencer

Contenu de I emballage'

2xTEW-840APBO
G 'uided installation rapide
- 2 × Injecteur PoE propriétaire/passif (24V DC, 0.6A)
Matériel de fixation

Configuration minimale

• Un ordinateur avec un port réseau et un navigateur
• Un switch ou un routeur réseau avec un port LAN réseau disponible
  4 RJ-45cables reseau

Remarque:

Le TEW-840APBO ne prend pas en charge les normes IEEE 802.3at/af. Vous doivent utiliser l'injecteur Power over Ethernet propretaire propretaire/passif fourni avec le TEW-840APBO. Le cable Ethernet RJ-45 entre l'injecteur PoE passif et le point d'accès peut avoir une longueur maximale de 60m (197 pieds).

2. Installation et configuration du matériel

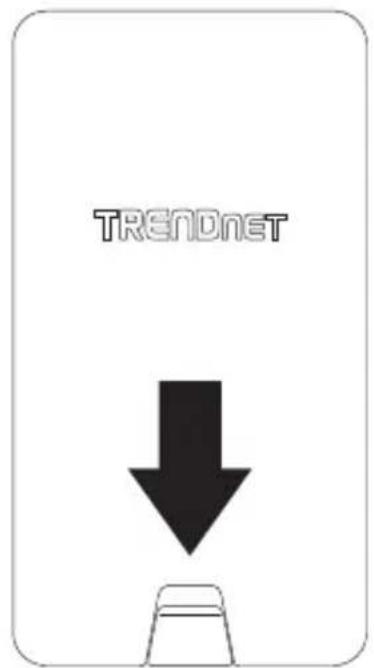

1. Retirez le couvercle du point d'accès en tirant et en maintainant la languette inférieure dans la direction verticale vers le bas (en fonction de l'orientation du point d'accès ci-dessous) et en faisant glisser le couvercle en dessous du point d'accès.

Tirez et m aintenez l'onglet

Remarque:

Par défaut, les points d'accès TEW-840APBO sont préconfigurés pour étabrir une connexion WDS de point à point entre eux à l'aide d'une clé de cryptage WPA2-PSK prédéfinie unique. Pour plus de commodité, un mot de passé administrateur prédéfini unique a déjà été attribué aux deux points d'accès. Vous trouvez les réglages préconfigurés des points d'accès sur l'étiquette de l'appareil sous le couvercle où se trouvent les ports Ethernet. Aucune configuration supplémentaire n'est nécessaire.

Unité 1

AP1

Model: TEW-840APBO /A

IP Address: 192.168.10.50

Subnet Mask: 255.255.255.0

Vérifier la connexion entre les deux points d'accès avant de les installer.

Outre les paramètres de connexion WDS préconfigurés, les points d'accès TEW-840APBO sont également configurés avec les paramètres par défaut suivants:

TEW-840APBO #1

IP Address: 192.168.10.50

Masque réseau (masque de sous-réseau): 255.255.255.0

Passerelle IP (passerelle par défaut): 192.168.10.1

DNS principal: 192.168.10.1

Canal WiFi par défaut: 48

Mode point d'acces WDS (TDMA)

Cryptage WPA2-PSK

TEW-840APBO #2

IP Address: 192.168.10.51

: 255.255.255.0Masque reseau (masque de sous-reseau)

192.168.10.1Passerelle IP (passerelle par défaut):

DNS principal: 192.168.10.1

CanalWiFi par défaut: 48

Mode point d'acces WDS (TDMA)

Cryptage WPA2-PSK

1. A l'aide d'un cable reseau, connectez une extrémité du cable au port LAN1 (PoE).

1. Branchez l'autre extrémité du cable réseau au port PoE de l'injecteur PoE fourni.
2. Branchez le cordon d'alimentation à l'injecteur PoE et connectez le cordon d'alimentation branché à une prise de courant.
3. Vérifiez à l'aide des LED que l'appareil est alimenté.

Remarque: Repetez les étapes 1-5 afin d'alimenter et de connecter le deuxième point d'accès.

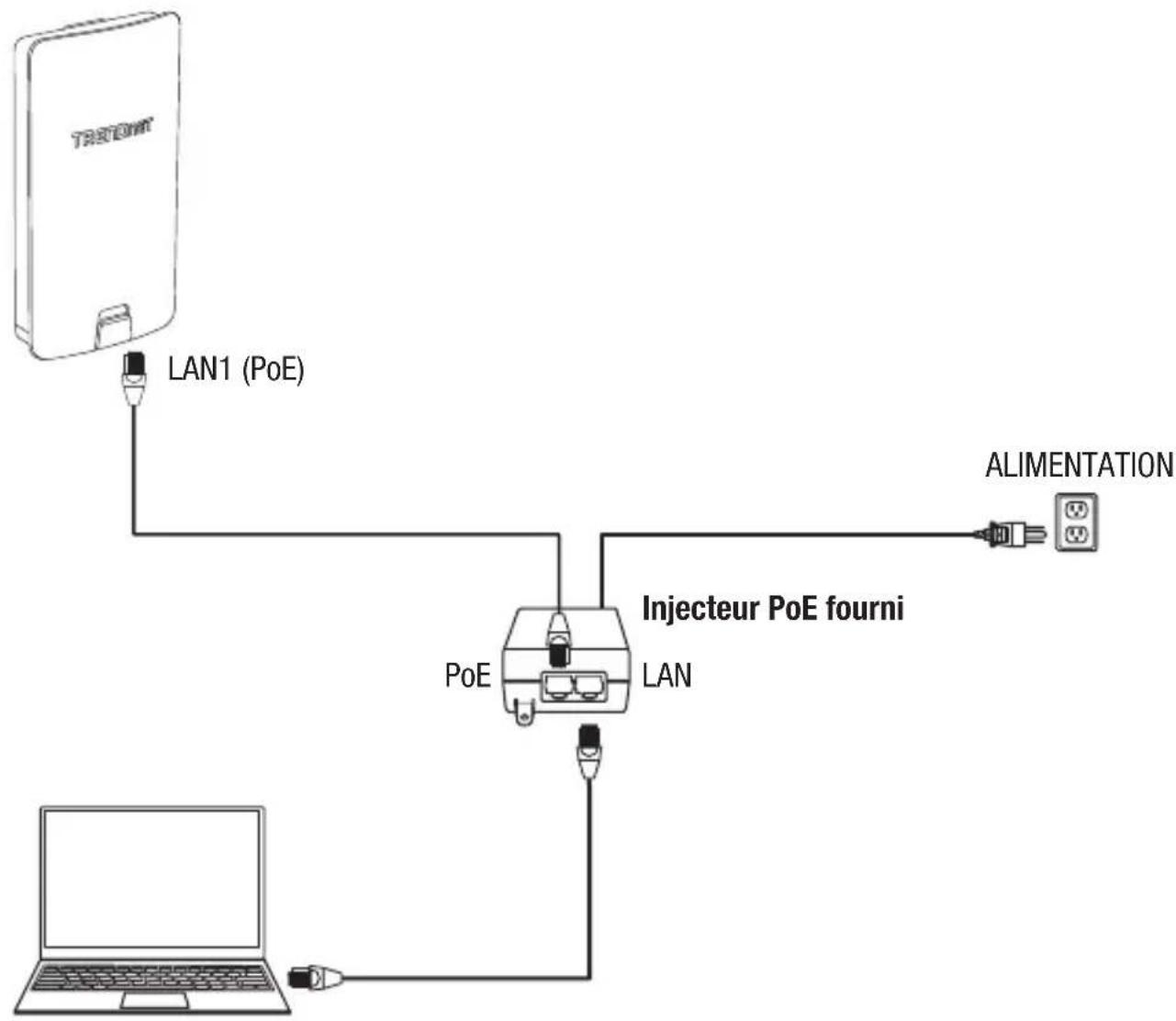

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-reseau de 192.168.10.x. (p. ex 192.168.10.10) et un masque de sous-reseau de 255.255.255.0.
2. Connectez une extrémité d'un autre cable réseau au port LAN de l'injecteur PoE fourni pour le premier ou le deuxième point d'accès.
3. Branchez l'autre extrémité du cable reseau au port Ethernet de votre ordinateur.

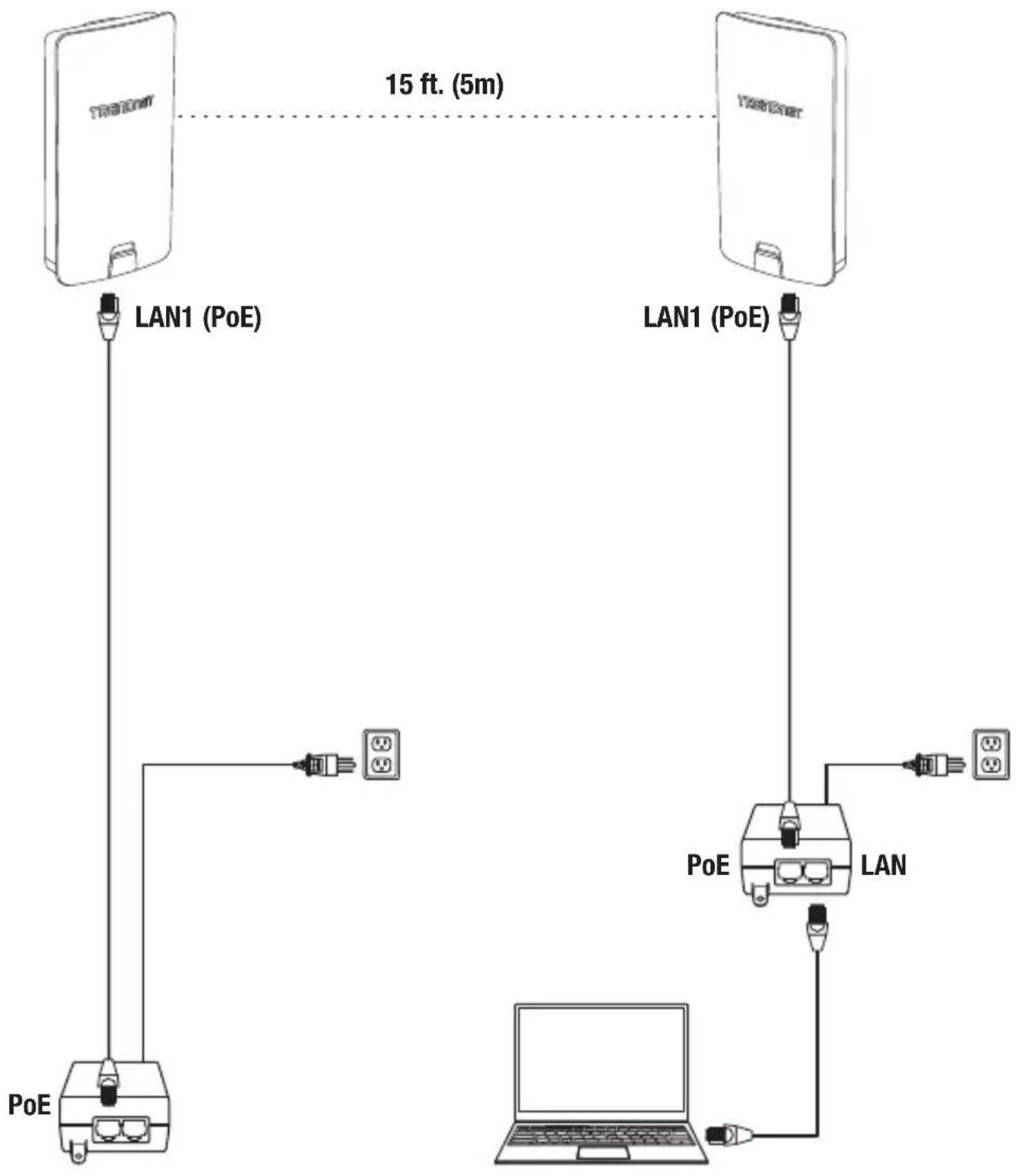

1. Assurez-vous que les deux points d'accès sont alimentés et se trouvent à approximativement 5 mètres (15 pieds) l'un de l'autre, leur partie avant se faisant face.

TEW-840APBO #1 TEW-840APBO #2

1. Afin de vérifier la connexion à votre ordinateur, ouvre une fenêtre d'invite de commande ou d'application Terminal et saisissez et executez les commandes suivantes.

Remarque: Dans Windows®, vous pouvez utiliser l'application Invite de commande et dans Mac®, l'application Terminal pour lancer les commandes du test de connexion.

ping 192.168.10.50

< > Appuyez sur Enter et attendez le résultat

ping 192.168.10.51

< >Appuyez sur Enter et attendez le résultat

1. Un test de connexion réussi similaire à celui montré ci-dessous apparaitra pour chaque point d'accès. Les réponses ping et une perte de paquet de 0% indiqueront une connexion de point à point réussie entre les deux points d'accès.

Remarque: Si le test de connexion échoue, attendez environ une minute et faites un nouvel essai. Assurez-vous qu'il n'y a pas d'obstacle entre les deux points d'accès lorsqu vous effectuez le test de connexion et que les deux points d'accès ne sont pas trop proches l'un de l'autre.

3. Installation du matériel

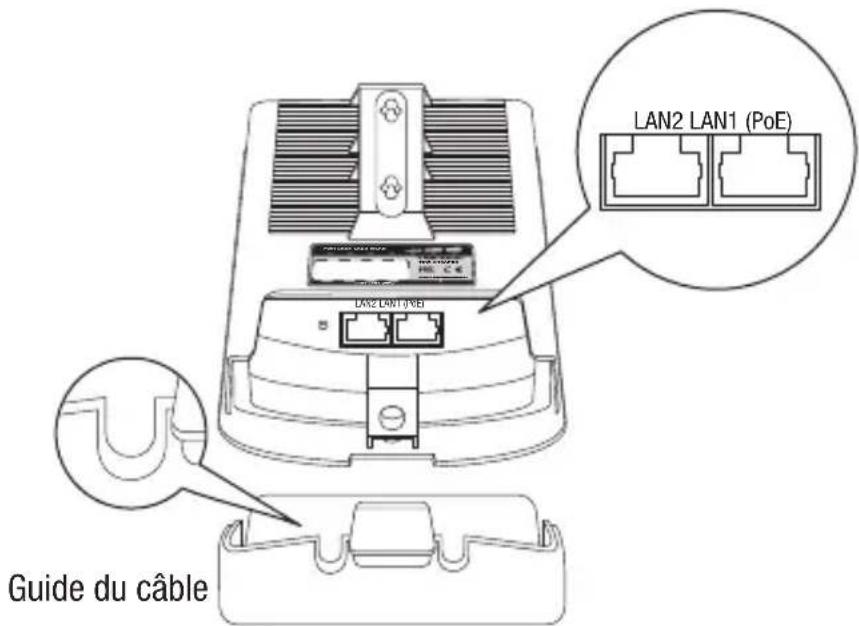

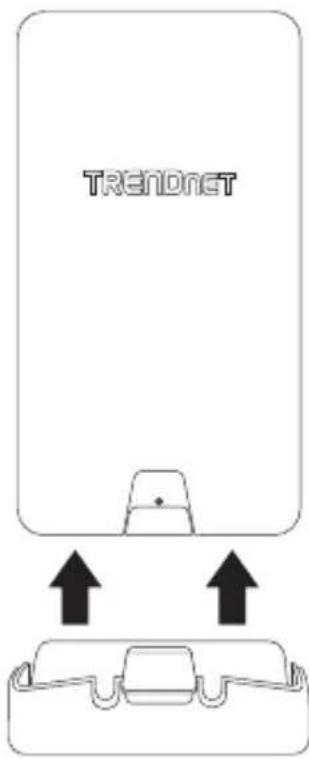

1. Remettez le couvercle en place en alignant le guide dans l'encoché comme indiqué et poussez jusqu'à ce que le couvercle soit en place et soit bien fixé. Le couvercle comprend des ouvertures pour les cables afin d'acheminer le(s) cable(s) Ethernet connecté(s) lors de l'installation.

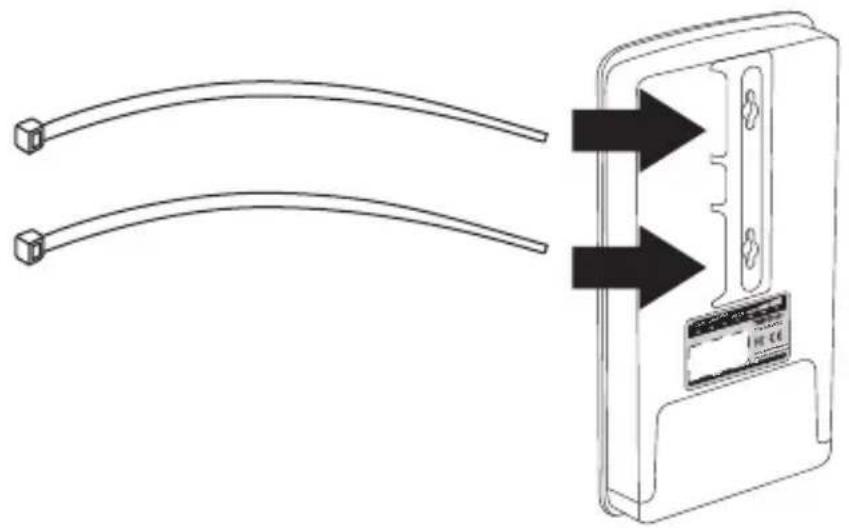

1. Faire passer les fixations fournies dans les trous situés à l'arrière du point d'accès.

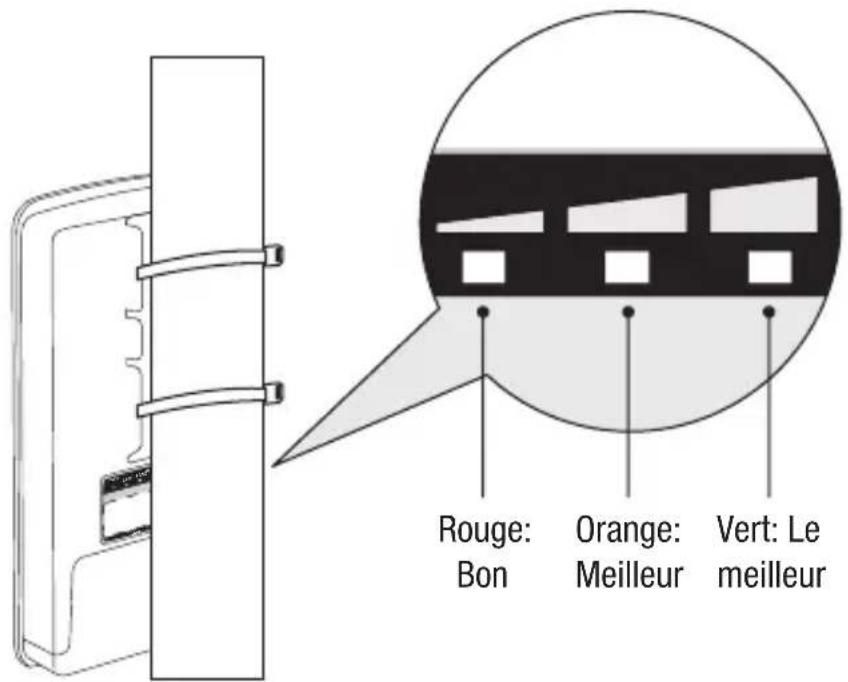

1. Enroulez les fixations autour du mât où les points d'accès seront installés. Sur les fixations, insérez l'extremité ouverte dans le mécanisme de verrouillage et tirez fermement jusqu'à ce que le point d'accès soit solidement fixé.

Remarque: Lorsqu'il est reglé sur le mode station WDS, le TEW-840APBO est équipé de LED indiquant la puissance du signal WiFi de la connexion situées à l'arrête du point d'accès pour vous permettre de déterminer la position optimale de fixation. (Rouge = Bon, Orange = Meilleur, Vert = Le meilleur)

1. ÀpRES avoir correctement installé les points d'accès, vous pouvez connecter les cables de mise à la terre au point de mise à la terre correspondant et les cables RJ-45 de chaque point d'accès à votre réseau.

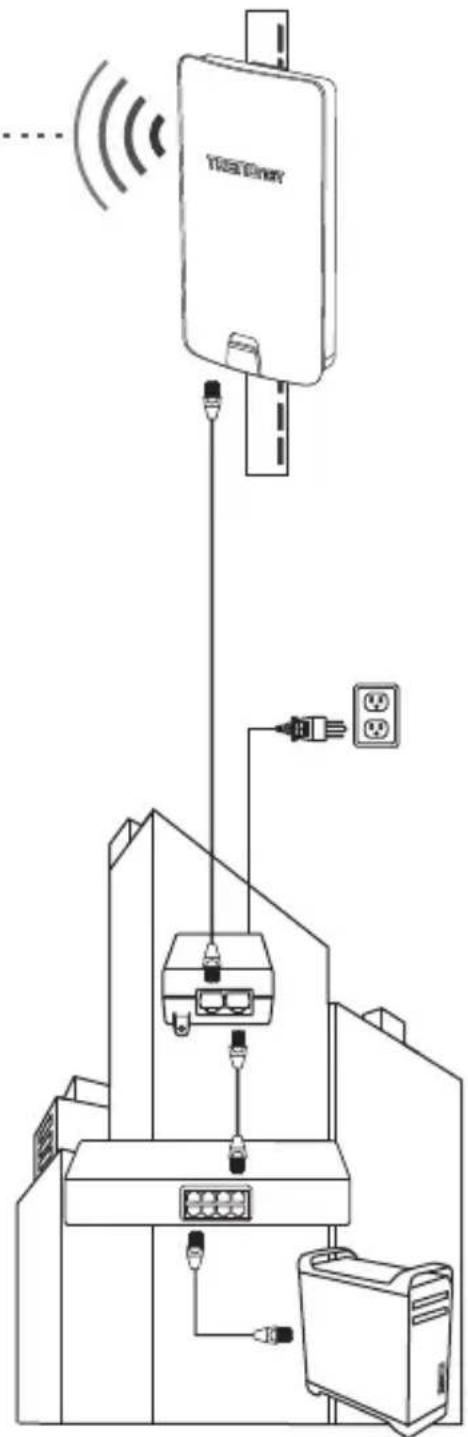

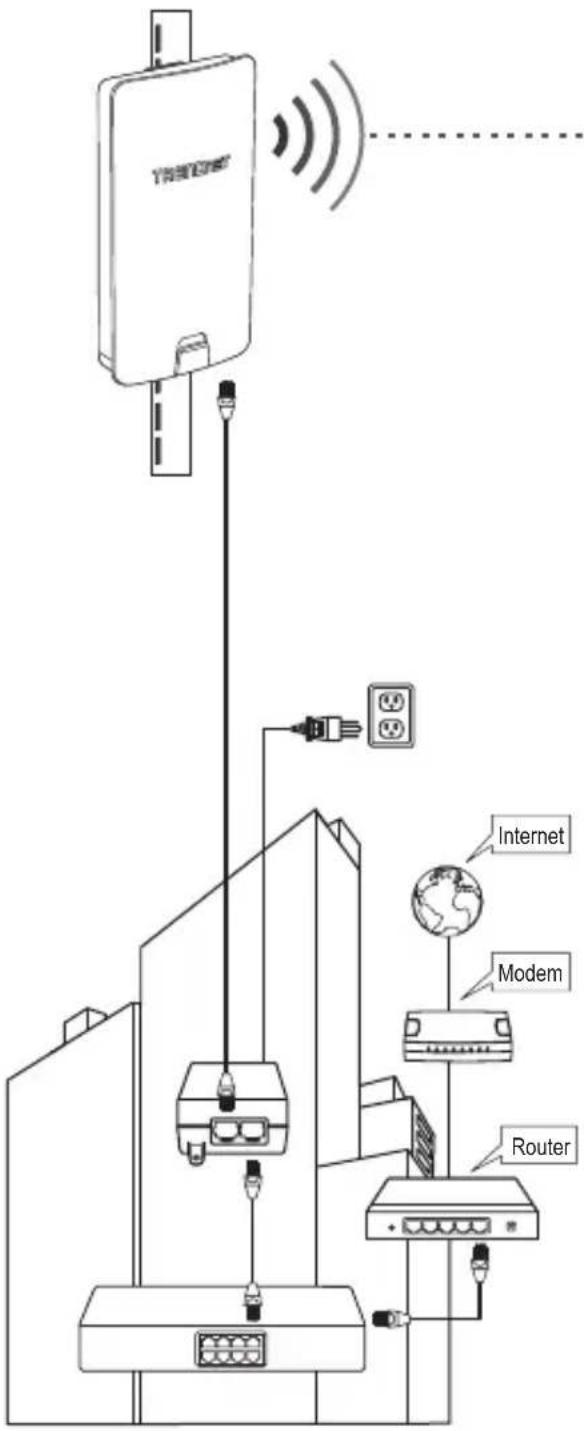

Référence d'installation terminée

Bâtiment 1

Bâtiment 2

Le present apparéil est conforme aux CNR d'ISED applicables aux apparèils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produit de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Caution:

(i) pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5 725 à 5 850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée, selon le cas;
(ii) lorsqu'il y a lieu, les types d'antennes (s'il y en a plusieurs), les numeros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élevation, énoncée à la section 6.2.2.3, doivent être clairment indiqués.

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôle. Cet équipement doit être installé et utilisé à plus de 25cm entre le radiateur et votre corps.

Instructions d'installation professionnelle

1. Installation

Ce produit est destiné a un usage spécifique et doit être installe par un personnel qualifie maitrisant les radiofrequences et les regles s'y rapportant. L'installation et les reglages ne doivent pas etre modifies par I'utilisateur final.

1. Emplacement d'installation

En usage normal, afin de respecter les exigences reglementaires concernant l'exposition aux radiofrequences, ce produit doit etre installe de façon a respecter une distance de 25cm entre I'antenne emettrice et les personnes.

1. Antenn externe.

Utiliser uniquement les antennes approuvees par le fabricant. L'utilisation d'autres antennes peut conduire a un niveau de rayonnement essentiel ou non essentiel depassant les niveaux limites définis par FCC/IC, ce qui est interdit.

1. Procedure d'installation

Consulter le manuel d'utilisation.

1. Avertissement

Choisir avec soin la position d'installation et s'assurer que la puissance de sortie ne depasse pas les limites en vigueur. La violation de cette regle peut conduire a deSERIEUSES penalites federa.
