MODE D'EMPLOI DLANX5 JVC

http://manual3.jvckenwood.com/projector/mobile/global/ Le manuel d’utilisateur mobile peut être visualisé sur des appareils internet mobiles y compris sur les smartphones et les tablettes. Manuel d’utilisateur mobile Ce manuel d’utilisation est destiné à la version 3.50 ou ultérieure du logiciel. Si vous utilisez une version antérieure du logiciel, veuillez utiliser le manuel d’utilisation (pour les versions de logiciel allant jusqu’à 3.10) (B5A-2809-62).

Pour utilisation par le client :Entrerci-dessous le N°de série qui est situé sous le boîtier. Garder cetteinformation comme référencepour le futur.Instrucción para el cliente :Introduzca a continuación el nº de serie que aparece en la parte inferior lateral de la caja. Conserveesta información como referencia para uso ulterior.For Customer use :Enter below the serial No. which islocated on the side of the cabinet.Retain this information for futurereference.DLA-NX9 K, DLA-NX7 K, DLA-NX5 K, DLA-NX9 K, DLA-NX7 K, DLA-NX5 K, DLA-NX9 K, DLA-NX7 K, DLA-NX5 K, Model No.Serial No.N° de modèleN° de sérieModelo NºNº de serie Ne convient pas pour l'éclairage domestique. INSTRUCTIONS B5A-2809-72 Pour commencer Préparation Fonctionnement Ajuster/Régler Entretien Dépannage AutresMesures de sécurité Ce produit a une lampe à décharge à haute intensité (HID) qui contient du mercure. Gérer conformément aux lois relatives à la mise au rebut. La mise au rebut de ces matériaux peut être réglementée dans votre localité pour des raisons environnementales. Pour des informations sur la mise au rebut ou le recyclage, veuillez contacter vos autorités locales ou pour les États-Unis, l’Alliance des industries électroniques : http://www.eiae.org. ou bien appelez 1-800-252-5722 (pour les États-Unis) ou 1-800-964-2650 (pour le Canada). INFORMATIONS DU FCC (seulement aux É-U)

Les transformations ou les modifications n’étant pas approuvées par JVC pourraient annuler le droit de l’utilisateur d’utiliser l’équipement.À propos du choix de l’emplacementN’installez pas le projecteur dans un endroit qui ne peut pas soutenir son poids en toute sécurité.Si l’emplacement de l’installation n’est pas suffisamment solide, le projecteur risque de tomber ou de se renverser et de blesser quelqu’un.Réorientez ou déplacez l’antenne de réception.Augmentez la distance entre l’équipement et le récepteur.Consultez votre revendeur ou un technicien expérimenté en radio / TV pour de l’aide.Connectez l’équipement à une prise ou à un circuit électrique différent de celui sur lequel le récepteur est branché. NOTE: Cet équipement a été testé et a été reconnu comme respectant les limites des appareils numériques de classe B, conformément à la partie 15 des règles du FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles. Cet équipement génère, utilise et peut émettre de l’énergie sous forme de fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, il pourrait causer des interférences nuisibles aux communications radio. Néanmoins, il n’y a aucune garantie que l’interférence n’apparaitra pas dans une installation particulière. Si cet équipement cause en effet des interférences nuisibles à la réception radio ou TV, ce qui peut être vérifié en éteignant et rallumant l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence avec l’une ou plusieurs des mesures suivanteso: IMPORTANT INFORMATIONS AVERTISSEMENT:POUR ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLÉCTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.AVERTISSEMENT:CET APPAREIL DOIT ETRE MIS A LA TERRE.ATTENTION:Pour réduire les risques d’électrocution, ne retirez pas le couvercle de l’appareil. Référez-vous à un technicien qualifié.Ce projecteur est équipé d’une prise comprenant une fiche de terre afin de respecter les règles du FCC. Si vous êtes dans l’impossibilité d’insérer la prise dans la prise murale, contactez votre électricien.DÉCLARATION D’ÉMISSION SONORELe niveau de pression sonore à hauteur de l’opérateur est égal ou inférieur à 50 dB(A) conformément à la norme ISO7779.Numéro de modèle : DLA-NX9BK, DLA-NX7BK, DLA-NX5BKNom de marque : JVCResponsable : JVCKENWOOD USA CorporationAdresse : 500 Valley Road, Suite 203 Wayne, NJ 07470Numéro de téléphone : 973-317-5000Ce dispositif est conforme au règlement FCC, Partie 15.Le fonctionnement est assujetti aux deux conditions suivantes : (1) Ce dispositif ne doit pas causer d’interférences dangereuses, et (2) ce dispositif doit accepter toutes les interférences reçues, y compris les interférences qui peuvent entraîner un fonctionnement indésirable.Déclaration de conformité

L’énergie électrique peut remplir beaucoup de fonctions utiles. Cet appareil a été conçu et fabriqué pour assurer votre propre sécurité. Mais UNE UTILISATION

INCORRECTE PEUT ENTRAÎNER UN RISQUE

POTENTIEL D’ÉLECTROCUTION OU D’INCENDIE. Afin de ne pas annuler les dispositifs de sécurité incorporés dans cet appareil, observez les règles fondamentales suivantes pour son installation, son utilisation et sa réparation. Veuillez lire attentivement ces Importantes mesures de sécurité avant d’utiliser l’appareil. Toutes les instructions de sécurité et de fonctionnement doivent être lues avant l’utilisation de l’appareil. Les instructions de sécurité et de fonctionnement doivent être conservées à titre d’information. Tous les avertissements sur l’appareil et dans le mode d’emploi doivent être compris et acceptés. Toutes les instructions de fonctionnement doivent être suivies. Mettre le projecteur près d’une prise de courant, de façon à pouvoir le brancher et débrancher facilement. Débranchez cet appareil de la prise murale avant de le nettoyer. Ne pas utiliser de nettoyant ou en aérosol. Utilisez un chiffon humide pour le nettoyage. N’utilisez pas d’accessoires non recommandés par le fabricant de l’appareil car ils pourraient être dangereux. N’utilisez pas ce produit près de l’eau. Ne pas l’utiliser non plus après l’avoir déplacé d’une basse température à une température élevée. Cela produit une condensation d’humidité qui peut entraîner un incendie, une électrocution ou d’autres dangers. Ne placez pas cet appareil sur un chariot, une table ou tout autre support instable. L’appareil pourrait tomber, et ainsi blesser gravement un enfant ou un adulte, ainsi qu’être même sérieusement endommagé. L’appareil doit être monté conformément aux instructions du fabricant et doit utiliser un support recommandé par le fabricant. Quand vous utilisez l’appareil sur un chariot, faites attention aux arrêts brusques, aux forces excessives et aux surfaces accidentées qui pourraient causer un renversement de l’appareil, risquant de l’endommager ou de blesser l’opérateur. Les fentes et les ouvertures du coffret sont nécessaires pour la ventilation. Elles assurent un fonctionnement sûr de l’appareil et le protège d’une surchauffe. Ces ouvertures ne doivent pas être bloquées ou recouvertes. (Les ouvertures ne doivent jamais être bloquées en plaçant l’appareil sur un lit, un divan, un tapis ou une surface similaire. Il ne doit pas être encastré dans un emplacement comme une bibliothèque ou un bâti sauf si une ventilation correcte existe et si les instructions du fabricant ont été respectées.) Afin de permettre une meilleure dissipation de la chaleur,laissez un espace libre tout autour de cet appareil, tel qu’illustré ci-dessous. Lorsque cet appareil se trouve dans un espace dont les dimensions correspondent à celles indiquées ci-dessous, utilisez un climatiseur pour que la température soit la même à l’intérieur et à l’extérieur de cet espace. La surchauffe peut causer des dommages.

Quand le cordon ou la fiche d’alimentation secteur sont endommagés. Si un liquide a coulé ou si un objet est tombé à l’intérieur de l’appareil. Si l’appareil a été exposé à la pluie ou à l’eau. Si l’appareil ne fonctionne pas normalement en suivant les instructions de fonctionnement. Ajustez uniquement les commandes couvertes par le mode d’emploi, car un ajustement incorrect des commandes peut endommager l’appareil et demandera souvent beaucoup de temps à un technicien qualifié pour ramener l’appareil en état de fonctionnement normal. Si le produit est tombé ou a été endommagé de n’importe quelle autre façon. Quand l’appareil montre un changement évident dans ses performances, cela indique qu’il doit être réparé. Alimentation électrique indiquée sur l'étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique domestique, consultez un revendeur ou votre entreprise locale de distribution d’énergie. Cet appareil est équipé d’une fiche à trois broches. Elle ne peut être branchée que dans une prise secteur avec mise à la terre. Si vous ne pouvez pas insérer la fiche dans la prise, contactez votre électricien afin qu’il installe une prise correcte. N’essayez pas de défaire le principe de sécurité de la fiche avec mise à la terre. Les cordons d’alimentation doivent être positionnés de façon à ce qu’ils ne soient pas écrasés ou coincés par des objets placés sous ou contre eux. Faites particulièrement attention aux cordons au niveau des portes, des fiches et prises ainsi qu’au niveau de la sortie de l’appareil. Pour une meilleure protection pendant un orage ou quand il est laissé sans surveillance ou n’est pas utilisé pendant une longue période de temps, débranchez-le de la prise secteur murale et déconnectez le système de câbles. Cela évitera qu’il soit endommagé du fait d’un éclair ou d’une surtension. Ne surchargez pas les prises murales, les cordons prolongateurs ou les prises de courant sur les autres appareils car cela pourrait entraîner un risque d’incendie ou d’électrocution. Ne jamais insérer d’objet d’aucune sorte à l’intérieur de cet appareil à travers les ouvertures car ils pourraient toucher des points de tension dangereuse ou créer un court-circuit qui pourrait entraîner un incendie ou une électrocution. Ne jamais verser de liquide d’aucune sorte sur l’appareil. N’essayez pas de réparer cet appareil vous-même car l’ouvrir ou retirez les couvercles peut vous exposer à des tensions dangereuses ou à d’autres dangers. Référez-vous à un personnel qualifié pour toute réparation. Débranchez l’appareil de la prise secteur murale et contactez un réparateur qualifié dans les conditions suivantes:

Quand le remplacement des pièces est nécessaire, assurez-vous que le réparateur a utilisé les pièces de rechange spécifiées par le fabricant ou possédant les mêmes caractéristiques que la pièce originale. Un remplacement non autorisé peut entraîner in incendie, une électrocution ou autres dangers. Après que cet appareil a subi une réparation ou un entretien, demandez au réparateur de réaliser les vérifications de sécurité pour déterminer si l’appareil est en état de fonctionnement correct. L’appareil doit être placé à plus de trente centimètres de sources de chaleur, comme un radiateur, un accumula teur de chaleur, un fourneau ou tout autre appareil (amplificateurs inclus) produisant de la chaleur. Lors d’un raccordement avec un magnétoscope ou un lecteur de DVD, vous devez mettre cet appareil hors tension pour éviter tout choc électrique. Avant 200 mm (8 pouces) et plus 300 mm (12 pouces) et plus 300 mm (12 pouces) et plus 150 mm (6 pouces) et plus 150 mm (6 pouces) et plus

Le fait de laisser l'unité inutilisée pendant de longues périodes risque de causer un dysfonctionnement. Veuillez allumer l'unité et la laisser fonctionner de temps en temps.Veuillez éviter d’utiliser l’unité dans une pièce où l’on fume. Il est impossible de nettoyer les composants optiques qui seraient contaminés par la nicotine ou le goudron. Cela risque de provoquer une dégradation des performances. Veuillez regarder les images à une distance égale à au moins trois fois la hauteur de l’image projetée. Les personnes photosensibles, atteintes d’une maladie cardiaque quelconque ou en mauvaise santé ne doivent pas utiliser les lunettes 3D. Le visionnage d'images en 3D peut être à l'origine de maladies. Si vous ressentez un changement dans votre condition physique, arrêtez immédiatement le visionnage et, si nécessaire, consultez un médecin. Lorsque vous regardez des images en 3D, il est recommandé de faire régulièrement des pauses. Étant donné que la durée et la fréquence des pauses requises varient d’une personne à l’autre, faites les pauses nécessaires en fonction de votre propre situation. Si votre enfant regarde les images en portant des lunettes 3D, il doit être accompagné par ses parents ou par un adulte responsable. L’adulte responsable doit veiller à éviter les situations dans lesquelles les yeux de l’enfant se fatiguent, car les réactions à la fatigue et à l’inconfort, etc., sont difficiles à détecter, et il est possible que la condition physique se détériore très rapidement. Étant donné que le sens de la vision n’est pas entièrement développé chez les enfants de moins de six ans, si nécessaire, veuillez consulter un médecin pour tout problème en relation avec les images en 3D. Pendant l’utilisation de la fonction 3D, le rendu vidéo peut être différent de l’image vidéo d’origine, en raison de la conversion de l’image dans le dispositif. *NE LAISSEZ PAS une personne non qualifiée installer l’appareil. Demandez au revendeur d’installer l’appareil (par exemple, la fixation au plafond) car cela demande des connaissances et des techniques spéciales. Si l’installation est réalisée par une personne non qualifiée, cela pourrait entraîner des blessures personnelles ou une électrocution.

Ne placez pas de produits combustibles derrière le ventilateur de refroidissement. Par exemple, du tissu, du papier, des allumettes, une bombe aérosol ou un briquet à gaz qui présentent des dangers particuliers s’ils sont chauffés. Ne regardez pas dans l’objectif de projection quand la lampe du projecteur est allumée. Une exposition des yeux à une forte lumière peut affaiblir votre vue. Ne regardez pas à l’intérieur de l’appareil au travers de évents (orifices de ventilation), etc. Ne regardez pas directement la lampe de projection en ouvrant le coffret pendant que celle-ci est allumée. La lampe de projection émet aussi des rayons ultraviolets et la lumière est si forte que votre vue pourrait être affaiblie. Ne pas laisser tomber, frapper ou autrement endommager la source de lumière (module lampe). La source de lumière peut se briser et entraîner des blessures. Ne jamais utiliser de lampe endommagée. Si la source de lumière est cassée, demandez à votre revendeur d’effectuer la réparation. Des fragments provenant d’une lampes brisée pourraient causer des blessures. La lampe utiliser dans ce projecteur est une lampe au mercure sous haute pression. Faire attention lorsque cette lampe doit être jetée. S’il y a quelque chose que vous ne comprenez pas, contactez votre revendeur. N’effectuez pas de “montage au plafond” du projecteur dans endroit soumis à beaucoup de vibrations. Les fixations pourraient se défaire du fait des vibrations causant ainsi la chute de l’appareil et une éventuelle blessure physique. Utilisez uniquement le cordon fourni conçu pour cet appareil afin d’éviter tout choc éléctrique. Pour des raisons de santé, faites une pause de 5 à 15 minutes toutes les 30 à 60 minutes, afin de laisser vos yeux se reposer. Veuillez éviter de regarder des images en 3D lorsque vous vous sentez fatigué, lorsque vous ne vous sentez pas bien, ou en cas d’inconfort. De plus, si vous voyez les images en double, veuillez ajuster l’équipement et le logiciel de façon à avoir un affichage correct. Veuillez arrêter d’utiliser l’unité si vous voyez toujours les images en double après ajustement. Tous les trois ans, veuillez procéder à un test interne. Cette unité est fournie avec les pièces de rechange nécessaires pour la maintenir en état de marche (par exemple des ventilateurs de refroidissement). Le délai estimé de remplacement des pièces varie considérablement en fonction de l’utilisation et de l’environnement. Pour les remplacements, veuillez consulter votre détaillant ou le centre de réparation JVC agréé le plus proche de chez vous. Lorsque l’unité est fixée au plafond Veuillez noter que nous n’assumons aucune responsabilité, même pendant la période de garantie, si le produit est endommagé en raison de l’utilisation d’éléments métalliques pour la fixation au plafond par vos propres moyens ou si l’environnement d’installation de ces éléments métalliques n’est pas adapté.Si l’unité est accrochée au plafond pendant l’utilisation, veuillez faire attention à la température ambiante de l’unité. Si vous utilisez un chauffage central, il est possible que la température au niveau du plafond soit supérieure à la température normale. Les images vidéo peuvent s’incruster dans les matrices électroniques. Veuillez ne pas afficher sur les écrans des images fixes à forte luminosité ou à fort contraste, comme par exemple les images des jeux vidéo ou des programmes informatiques. Sur un période de temps prolongée, ces images peuvent s’incruster aux pixels. Il n’y a aucun problème pour la lecture des images animées, p.ex. d’un métrage vidéo normal.

N’utilisez pas d’instruments optiques (tels qu’une loupe ou qu’un réflecteur) en regardant la sortie laser. Cela peut présenter un danger pour les yeux. Lorsque vous allumez le projecteur, assurez-vous que personne ne regarde dans l’objectif de projection. Ne regardez pas à l’intérieur de l’objectif et des ouvertures lorsque le voyant est allumé. Le non-respect de cette consigne pourrait avoir de graves effets sur le corps humain. N’enlevez ou ne fixez pas l’objectif de projection lorsque l’appareil est sous tension. Tenter de démonter, de réparer ou de modifier vous-même le projecteur pourrait entraîner de graves problèmes de sécurité. L’utilisation d’un produit défectueux peut non seulement provoquer un choc électrique ou un risque d’incendie, mais elle peut également endommager irrémédiablement votre vue. Lorsque une anomalie se produit, cessez immédiatement d’utiliser le projecteur et envoyez le à votre revendeur agréé pour le faire réparer.

Pour commencerCord. d‘alimentation Cord. d‘alimentation Pour les pays du continent européen Pour le Royaume-Uni Vert et jaune Bleu Marron Fusibles : Terre : Neutre : Sous tension CONNEXION ELECTRIQUE

Ne débranchez pas la fiche principale de cet appareil. La tension d’alimentation secteur de cet appareil est de 100V – 240V CA. N’utilisez que le cordon d’alimentation désigné par nos revendeurs pour la sécurité et la compatibilité électromagnétique (EMC). Assurez- vous que le cordon d’alimentation utilisé pour le projecteur correspond bien au type de prise de votre pays. Consultez votre revendeur. Si la fiche existante ne convient pas aux prises de courant de votre maison ou si le cordon est trop court pour atteindre une prise de courant, procurez-vous un cordon prolongateur ou un adaptateur de sécurité approuvé ou consultez votre revendeur. Si la fiche secteur etait coupée, jetez la prise immédiatement, pour éviter tout danger d’électrocution par une connexion accidentelle à l’alimentation secteur. Cher(e) client(e), Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique. Représentant européen de la société JVC KENWOOD Corporation: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, ALLEMAGNE CET APPAREIL DOIT ETRE MIS A LA TERRE. IMPORTANT (Europe seulement): Les codes couleurs des fils du cordon d’alimentation de cet appareil sont les suivants: REMPLACEMENT DU FUSIBLE: CONNEXION ELECTRIQUE (Royaume-Uni seulement) Lors du remplacement du fusible, assurez-vous d’utiliser seulement un fusible de valeur correcte et de type approuvé. Remettez en place le couvercle du fusible.

EN CAS DE DOUTE —— CONSULTEZ UN

ELECTRICIEN QUALIFIE. Ouvrez le compartiment à fusible avec la lame d’un tournevis et remplacer le fusible. (* Voir l’illustration ci-dessous.) Comme ces couleurs ne correspondent peut être pas avec les couleurs identifiant les bornes de votre fiche. Procédez comme suit: Le fil coloré en vert et jaune doit être connecté à la borne marquée M par la lettre E ou le symbole de terre ou de couleur vert et jaune. Le fil qui est coloré en bleu doit être connecté à la borne qui est marqué par la lettre N ou de couleur noire. Le fil qui est coloré en marron doit être connecté à la borne qui est marquée de la lettre L ou de couleur rouge. Aux É-U et au Canada seulement. N’utilisez que le cordon d’alimentation suivant.

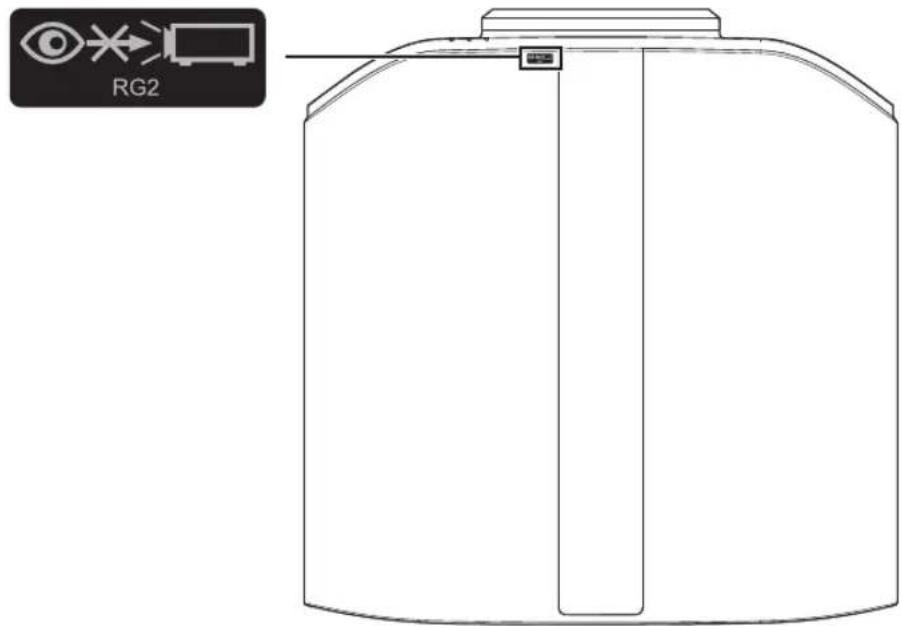

Pour commencerIEC62471-5 Informations d’emplacement du repère Tout comme pour n’importe quelle source lumineuse brillante, ne regardez pas fixement le faisceau, RG2 IEC 62471-5: 2015

Pour commencerTable des matières Pour commencer Mesures de sécurité ................................................

• Accessoires/Accessoires en option p. 9
• Vérifier les accessoires p. 9
• Accessoires en option p. 9
• Commandes et fonctionnalités p. 10
• Unité principale - Avant p. 10

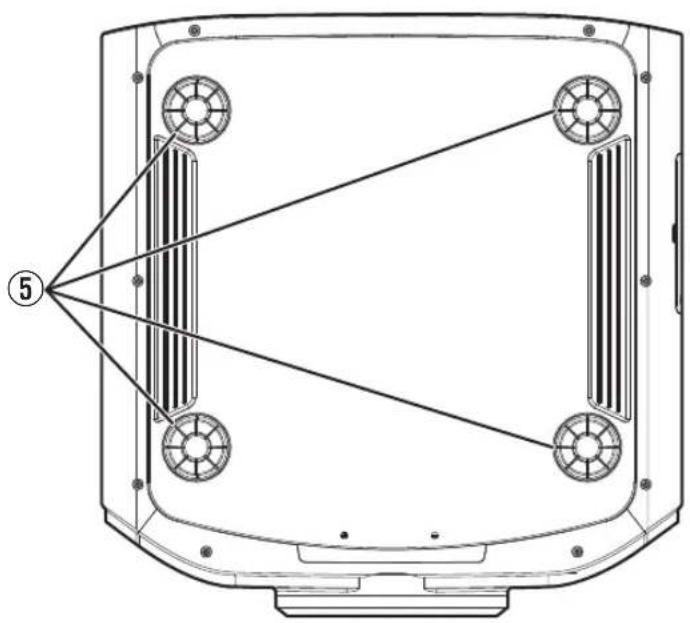

• Unité principale - Bas p. 10
• Unité principale - Côté p. 11
• Unité principale - Arrière p. 11
• Unité principale - Bornes d’entrée p. 12
• Télécommande p. 13
• Insérer les piles dans la télécommande p. 14

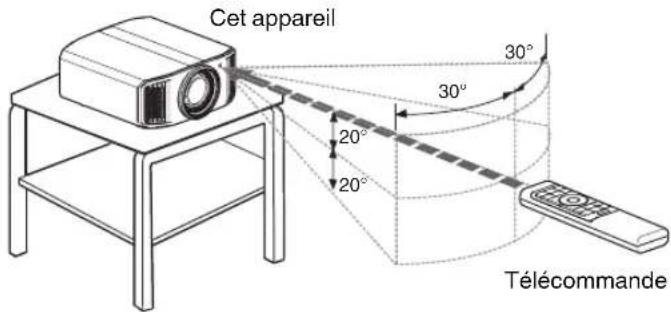

• Portée efficace de la télécommande p. 14
• Menu p. 15
• Préparation Installation du projecteur p. 16
• Précautions lors de l’installation p. 16
• Précautions lors de la fixation p. 17
• Ajuster la position p. 18
• Connexion du projecteur p. 19
• Connexion à la borne d’entrée HDMI (entrée numérique) p. 19
• Connexion à la borne LAN p. 20
• Connexion à la borne RS-232C p. 20
• Connexion à la borne TRIGGER p. 21
• Connexion du cordon d’alimentation (accessoire fourni) p. 21
• Fonctionnement Visionner des vidéos p. 22
• Ajuster l’écran du projecteur p. 24
• Régler l’objectif en fonction de la position du projecteur p. 24
• Régler la taille de l’image (rapport de format) p. 25
• Visionner des films 3D p. 26
• Installation du ÉMETTEUR DE SYNCHRO 3D p. 26
• Visionner des films 3D p. 27
• Paramétrage des films 3D p. 27
• Ajuster/Régler Sélectionner une qualité d’image en fonction du type de vidéo p. 28
• Régler le mode d’image p. 28
• Régler le profil couleur p. 30

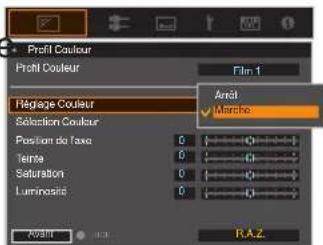

• Ajuster la couleur préférée (Réglage Couleur) p. 33
• Affichage du contenu HDR p. 34
• Technologie HDR originale de JVC p. 34
• Collaboration avec Panasonic UHD BD Player DP- UB9000 p. 36
• MPC (Multiple Pixel Control) p. 37
• Affiner la qualité d’image Régler la valeur de sortie de l’image projetée (Gamma/Mappage tonal) p. 38

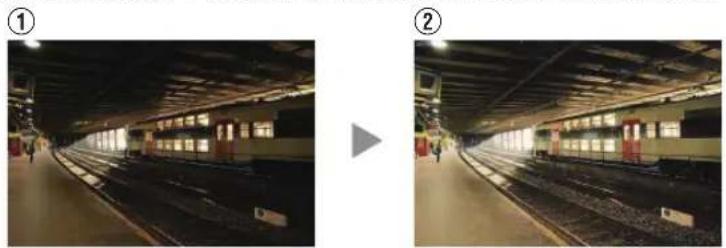

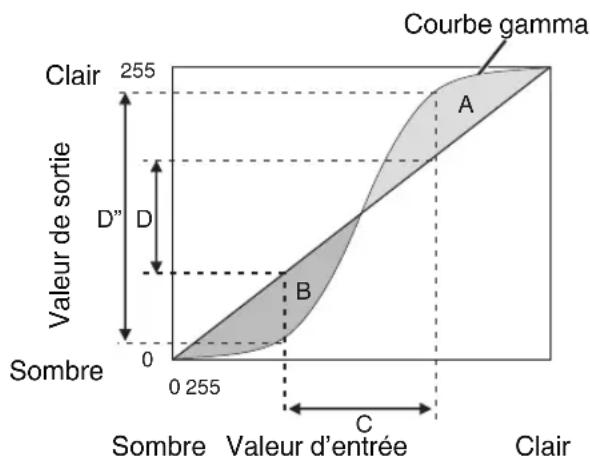

Réglage fin de Gamma/Mappage tonal dans les réglages préférés ............................................... 41 Réglage Frame Adapt HDR ............................... 43 Réglage Mappage de Teintes Automatique ....... 44 Réduire la rémanence des images à mouvements rapides (Contrôle de Mouvement)

• Procédure de remplacement de la lampe p. 72
• Réinitialiser le temps d’utilisation de la lampe p. 74
• Entretien du boîtier et de la télécommande p. 75
• Nettoyage et remplacement du filtre p. 75
• Dépannage Dépannage Lorsque les messages suivants apparaissent p. 76

indique une fonction qui est prise en charge par DLA-NX9.

indique une fonction qui est prise en charge par DLA-NX7.

indique une fonction qui est prise en charge par DLA-NX5. Les éléments ne comportant aucun des symboles ci- dessus sont pris en charge par tous les modèles. Les illustrations du projecteur utilisées dans ce manuel sont celles du DLA-NX9. L’apparence des autres modèles de projecteurs peut différer légèrement.

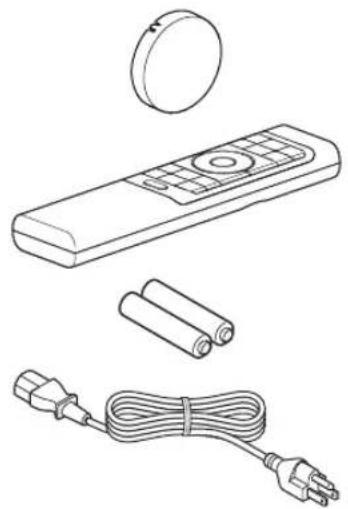

Pour commencerAccessoires/Accessoires en option Vérifier les accessoires Couvre-objectif ............................................................................. 1 pièce

• Il est fixé à l’unité principale au moment de l’expédition. Télécommande ............................................................................ 1 pièce Piles type AAA (pour confirmation de fonctionnement) .............. 2 pièces Cordon d’alimentation (pour les États-Unis) (environ 2 m (environ 78,7 pouces)) ............................................. 1 pièce

Guide d’utilisation rapide, les précautions de sécurité, la carte de garantie ainsi que les autres documents imprimés sont également inclus.

Assurez-vous de lire les “Précautions de sécurité” avant d’utiliser ce projecteur. Accessoires en option

Remplacement de la lampe : produit n° PK-L2618UW

LUNETTES 3D : modèle PK-AG3

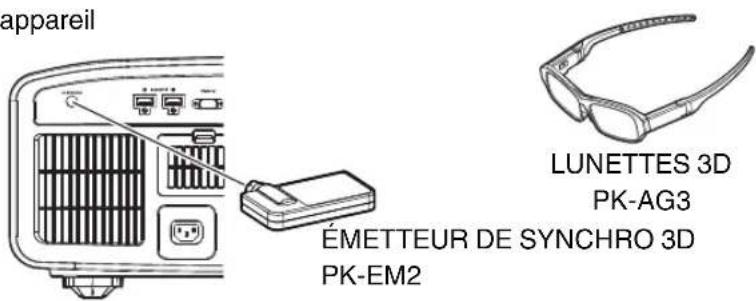

ÉMETTEUR DE SYNCHRO 3D : modèle PK-EM2

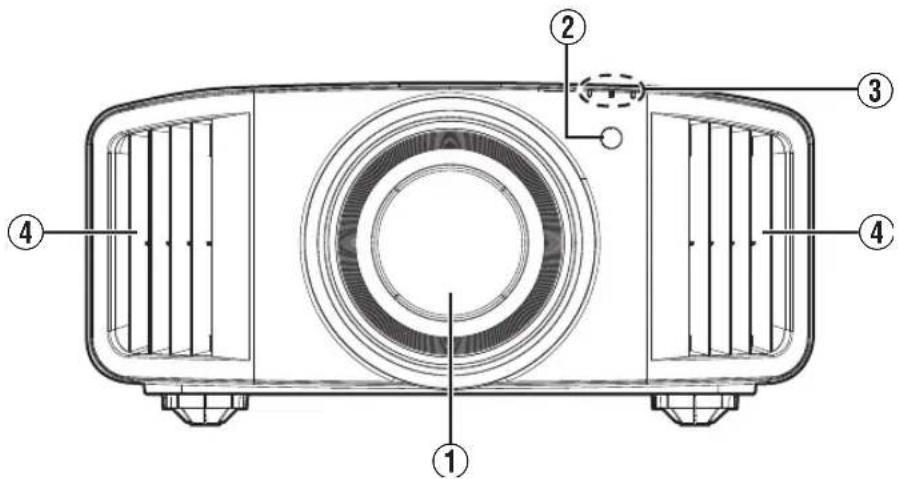

Pour commencerCommandes et fonctionnalités Unité principale - Avant

Objectif Cet objectif est objectif de projection. Ne regardez pasdans l’objectif lorsqu’une image est projetée.

Capteur infrarouge (avant) Veuillez diriger la télécommande vers cette zonelorsque vous l’utilisez.* Un capteur infrarouge est également disponible àl’arrière.

Indicateur Reportez-vous à “Affichage des indicateurs sur l’unitéprincipale”P. 92.

Évent de sortie d’aération L’air chaud est évacué afin d’abaisser la températureinterne.Ne bloquez pas les évents de sortie d’aération. Unité principale - Bas

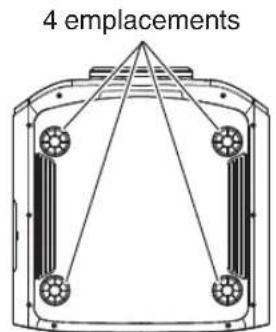

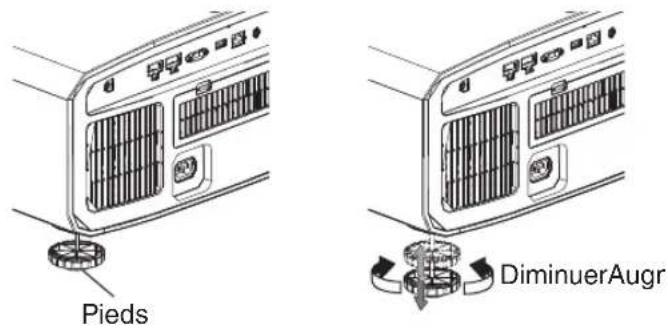

Pieds Vous pouvez régler la hauteur et l’angle du projecteur entournant les pieds. (0 à 5 mm (0 à 0,2 pouces)) (P. 18)Lorsque les pieds sont retirés, il est possible d’utiliserleur emplacement comme trous de montage pour lesupport de fixation au plafond.

Pour commencerUnité principale - Côté

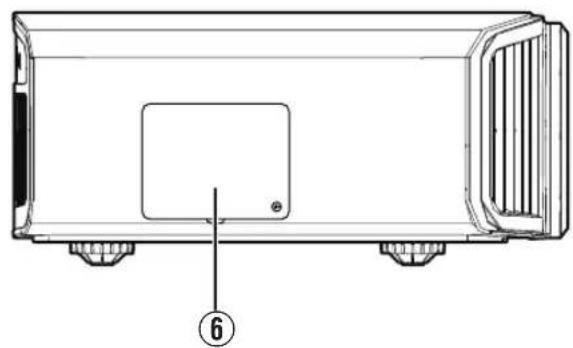

Couvercle de la lampe Pour remplacer la lampe, retirez ce couvercle. (

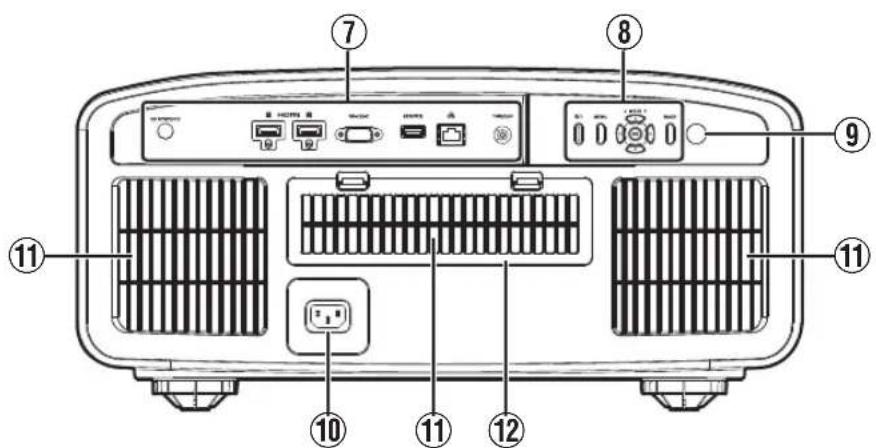

Unité principale - Arrière K LJ

plus de la borne d’entrée vidéo, d’autres bornes de connexion sont disponibles pour des dispositifs de contrôle ou des équipements en option. Veuillez vous reporter à “Unité principale - Bornes d’entrée”P. 12 pour plus de détails sur les bornes.

Panneau de commande Pour plus de détails, veuillez vous reporter au “Panneau de commande” dans le schéma ci-après.

Capteur infrarouge (arrière) Veuillez diriger la télécommande vers cette zone lorsque vous l’utilisez.

• Un capteur infrarouge est également disponible à l’avant.

Borne d’entrée de l’alimentation Connectez le cordon d’alimentation fourni à cette borne.

Entrées d’air Les entrées d’air aspirent de l’air afin d’abaisser la température interne. Ne bloquez pas ou n’empêchez pas la sortie d’air chaud. Cela pourrait entraîner un dysfonctionnement de l’appareil.

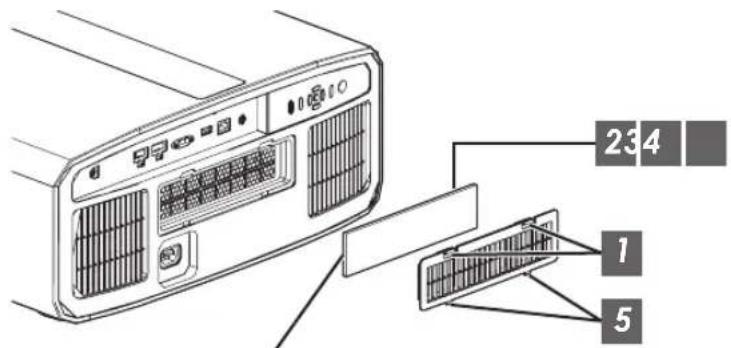

Couvercle du filtre Pour effectuer l’entretien du filtre, retirez ce couvercle. (P. 75)

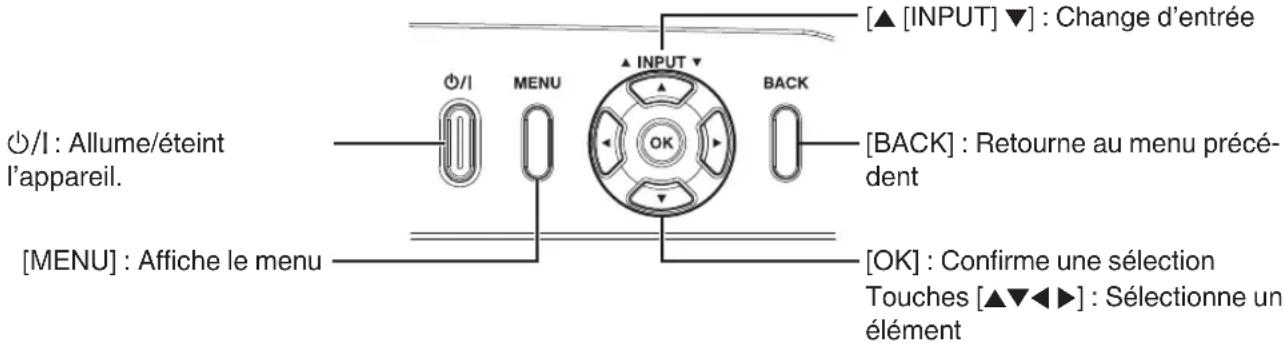

Pour commencerPanneau de commande [MENU] : Affiche le menu [BACK] : Retourne au menu précé- dent Touches [JKH I] : Sélectionne un élément [OK] : Confirme une sélection [J [INPUT] K] : Change d’entrée A : Allume/éteint l’appareil. Unité principale - Bornes d’entrée A B C D E F G

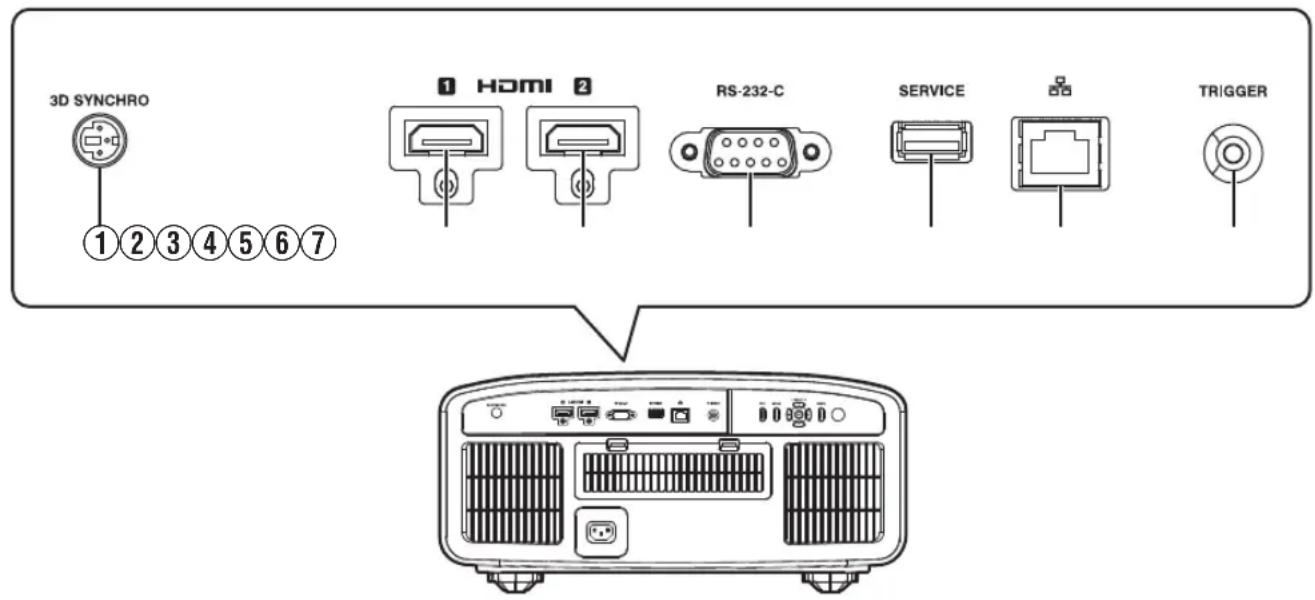

Borne [3D SYNCHRO] En connectant un ÉMETTEUR DE SYNCHRO 3D (vendu séparément) à cette borne, vous pouvez visionner des films 3D.

Borne d’entrée [HDMI 1]

Borne d’entrée [HDMI 2] Pour raccorder des appareils prenant en charge la sortie HDMI. ( P. 19) Le branchement se fait sur l’orifice à verrouillage M3.

profondeur du trou de vis est de 3 mm (0,1 pouces).

Borne [RS-232C] (D-sub mâle à 9 broches) Le projecteur peut être contrôlé en connectant un PC à cette borne.

Borne [SERVICE] Pour mettre à jour le logiciel à l’aide d’un lecteur flash USB disponible dans le commerce.

Borne [LAN] (RJ-45) Il est possible de contrôler ce projecteur en le connectant à un PC par l’intermédiaire d’un réseau informatique pour envoyer des commandes de contrôle au projecteur.

Borne [TRIGGER] Borne de sortie d’alimentation de CC 12 V, alimentation électrique 100 mA. Il est utilisé pour envoyer des signaux de sortie pour contrôler les appareils tels qu’un écran d’élévation qui est équipé d’une fonction de déclenchement. Veuillez noter qu’une connexion incorrecte peut endommager le projecteur. (Tip=DC +12 V, Sleeve=GND)

Pour commencerTélécommande

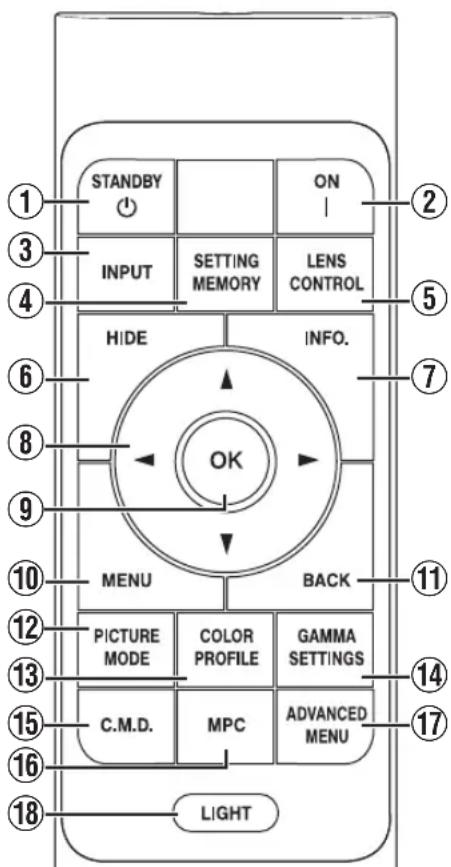

[INPUT] Commute l’entrée sur [HDMI 1] ou [HDMI 2]. (P. 22)

[SETTING MEMORY] Affiche le menu de sélection du mode d’installation.

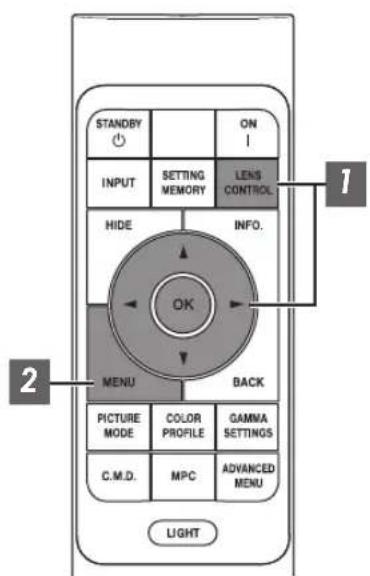

[LENS CONTROL] Pour régler la mise au point, le zoom et le décalage. (P. 24)

Chaque pression sur le bouton change le réglage dans l’ordre suivant

[INFO.] Affiche le menu d’informations. (P. 71)

Touches [JKH I] Pour sélectionner un élément.

[OK] Confirme un élément sélectionné.

[MENU] Affiche le menu, ou cache le menu s’il est affiché.

[BACK] Retourne au menu précédent.

[PICTURE MODE] Affiche le menu de sélection du mode image. (P. 28

[COLOR PROFILE] Affiche le menu de sélection de couleur. (P. 30)

[GAMMA SETTINGS] Affiche le menu de réglage gamma.

[C.M.D.] Affiche le menu de sélection d’interpolation d’images. (P. 47)

[MPC] Affiche le menu de réglage MPC. (P. 37)

[ADVANCED MENU] Chaque pression sur le bouton fait basculer l’affichage du menu dans l’ordre suivant : “Modes” " “Profil Couleur” " “Temp. Couleur” " “Contrôle de Mouvement”.

[LIGHT] Illumine les boutons de la télécommande.

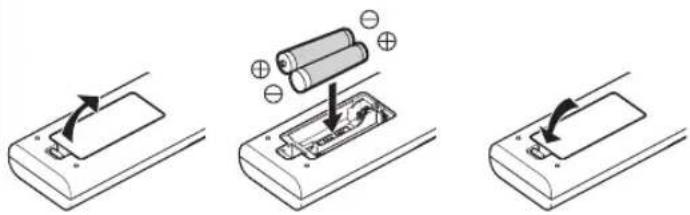

Pour commencerInsérer les piles dans la télécommande Chargement des piles Retrait des piles

S’il est nécessaire de rapprocher la télécommande de l’appareil pour qu’elle fonctionne, cela signifie que les piles sont faibles. Remplacez les piles par des piles neuves (AAA).

Insérez les batteries en fonction des

symboles. Assurez-vous d’insérer l’extrémité

en premier. Lors du retrait de la batterie, procédez à partir de l’extrémité

Si une erreur survient lors de l’utilisation de la télécommande, retirez les piles et attendez 5 minutes. Remettez les piles en place et utilisez la télécommande. ATTENTION

Ne placez pas la télécommande à un endroit exposé directement à la lumière du soleil ou soumis à de hautes températures. Cela pourrait la déformer en raison de la chaleur, ou les composants internes risquent d’être altérés entraînant des risques d’incendie.

Retirez les piles de la télécommande lors du rangement de la télécommande. Le rangement de la télécommande pendant une longue période sans retirer les piles peut causer une fuite des piles.

Un risque d’explosion est possible si la batterie est remplacée par un modèle incorrect. Pour l’élimination des batteries usagées, suivez les instructions.

Si vous souhaitez jeter la batterie, veuillez tenir compte des systèmes ou des centres de collecte pour le recyclage approprié. Portée efficace de la télécommande Lorsque vous dirigez la télécommande vers le capteur de cet appareil (avant ou arrière), assurez-vous que le capteur se trouve à une distance n’excédant pas 7 m. Si la télécommande ne fonctionne pas correctement, rapprochez-vous de l’appareil. 30° 30° 20° 20° Télécommande Cet appareil Contrôle par réflexion à partir d’un écran, etc. Assurez-vous que la distance totale A (entre cet appareil et l’écran) plus B (entre la télécommande et l’écran) ne dépasse pas 7 m.

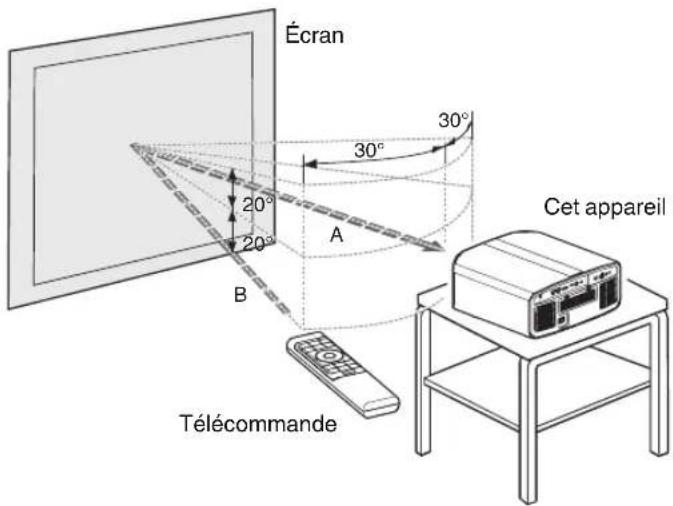

• Dans la mesure où le rendement des signaux réfléchis depuis la télécommande varie selon le type d’écran utilisé, la distance de fonctionnement peut diminuer.

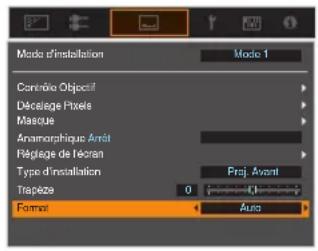

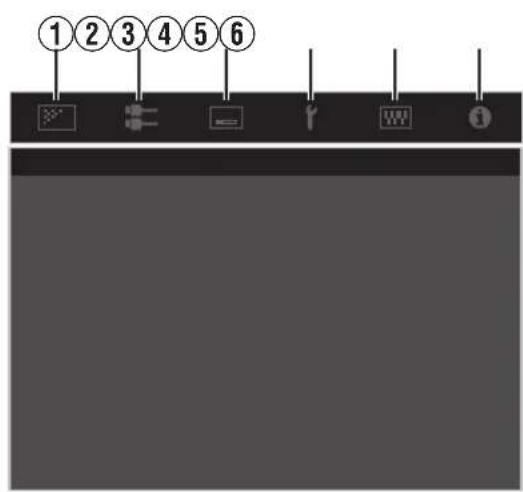

Pour commencerMenu Sélectionnez l’icône en haut du menu pour afficher l’élément de réglage correspondant, comme illustré ci-dessous.

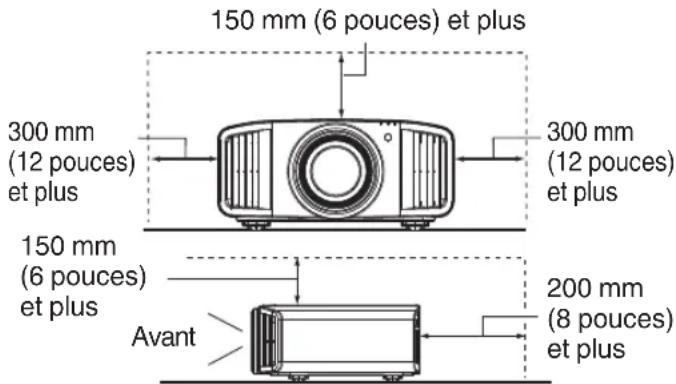

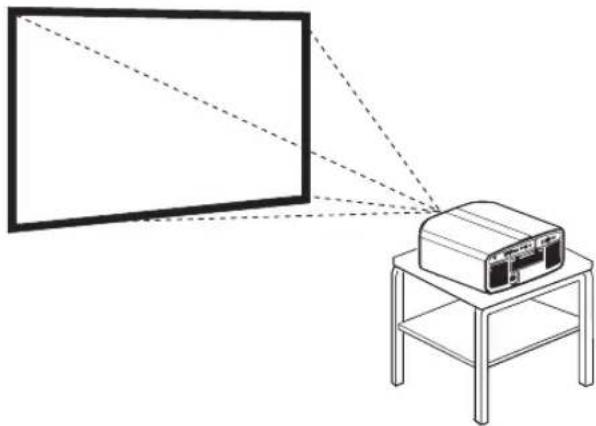

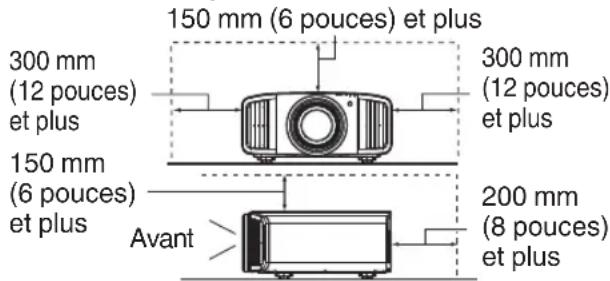

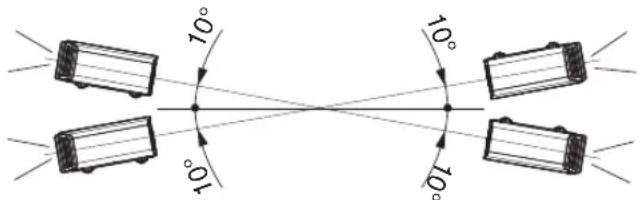

Pour commencerInstallation du projecteur Précautions lors de l’installation Veuillez lire attentivement ce qui suit avant d’installer cetappareil. Lorsque vous transportez cet appareil Le poids de cet appareil est conséquent. Veuillez vousassurer qu’il y a au moins deux personnes assurant sontransport. Ne l’installez pas aux endroits suivants Cet appareil est un appareil de précision. Veuillez ne pasl’installer ou l’utiliser aux endroits suivants. Dans le cascontraire, il peut y avoir un risque d’incendie ou dedysfonctionnement. Endroits poussiéreux, mouillés ou humides Endroits soumis à de la suie ou à de la fumée de cigarette Sur un tapis ou sur un lit, ou sur d’autres surfaces molles Endroits exposés directement à la lumière du soleil Endroits soumis à une température élevée ou basse N’installez pas cet appareil dans une pièce soumise à dela suie ou à de fumée de cigarette. Même une petitequantité de fumée ou de suie peut avoir une incidence àlong terme sur cet appareil.* Cet appareil produit une grande quantité de chaleur, et ilest conçu pour aspirer de l’air froid afin de refroidir sescomposants optiques. L’utilisation de cet appareil auxendroits susmentionnés peut faire que la saleté adhèreaux circuits optiques, ce qui provoque des imagessombres ou des couleurs ternes.* La saleté qui a adhéré aux composants optiques ne peutpas être éliminée. Laissez un espace libre suffisant avec le mur, etc. Comme cet appareil évacue une grande quantité de chaleur,installez-le en gardant un espace libre tout autour, telqu’illustré ci-dessous. Avant200 mm (8 pouces) et plus300 mm (12 pouces) et plus300 mm (12 pouces) et plus150 mm (6 pouces) et plus150 mm (6 pouces) et plus Ne placez rien devant l’appareil.Si des objets se trouvent devant les évents de sortied’aération, l’air chaud revient dans l’appareil et provoqueson réchauffement. Il est possible que l’air chaud sortant del’appareil puisse projeter des ombres sur l’écran(phénomène de brume de chaleur). Utilisation de l’appareil Cet appareil utilise une lampe de projection qui chauffe encours d’utilisation.Veuillez ne pas projeter dans les circonstances décrites ci-dessous. Dans le cas contraire, il peut y avoir un risqued’incendie ou de dysfonctionnement. Projection lorsque l’appareil est placé à la verticale Projection lorsque l’appareil est inclinéInclinaison horizontale : moins de

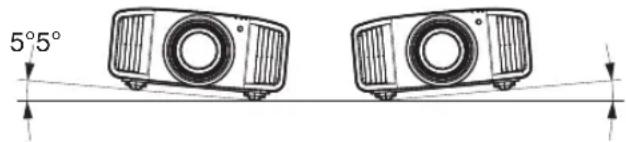

5° 5° Inclinaison verticale : moins de

Des dysfonctionnements peuvent survenir si l’angle n’estpas réglé dans la plage de valeurs susmentionnées. Installation de l’écran Installez cet appareil et l’écran perpendiculairement l’un parrapport à l’autre.

Pour l’écran, veuillez choisir un matériau avec des motifsnon uniformes. Les motifs uniformes, comme les motifsà carreaux risquent de provoquer des interférences demotifs. Si cela se produit, vous pouvez modifier la taille de l’écranpour que les interférences se remarquent moins. Utiliser le projecteur à une haute altitude Si vous utilisez cet appareil à un endroit situé à plus de 900m (3 000 pieds) par rapport au niveau de la mer (pressiond’air faible), réglez “Haute Altitude” sur “Marche”. (P. 71)

PréparationPrécautions lors de la fixation Fixation (montage) du projecteur

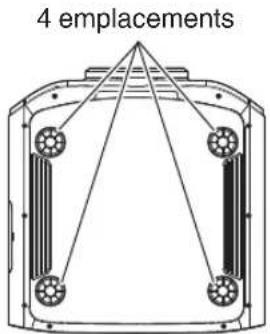

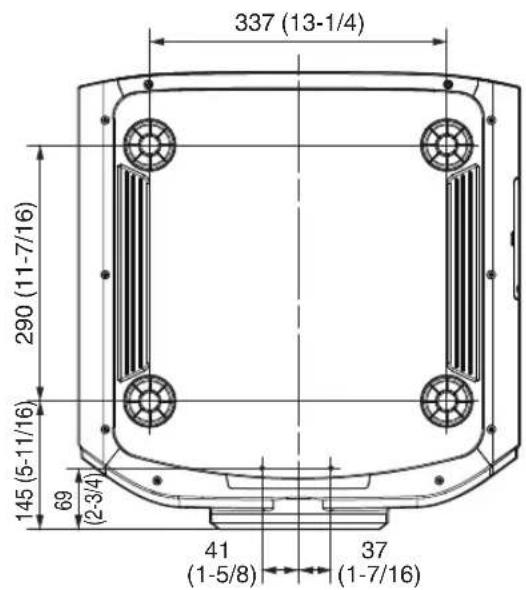

Lorsque l’appareil sera monté à une position fixe, installez-le horizontalement.

Assurez-vous de fixer l’unité principale de façon à empêcher les accidents tels que lors d’un tremblement de terre. Fixation avec des vis 4 emplacements Retirez les quatre pieds situés sous l’appareil et serrez à l’aide des vis (vis M5, de 20 à 25 mm).

• Si vous utilisez des vis autres que celles mentionnées, vous risquez d’endommager l’unité ou de provoquer la chute de l’unité du support. Fixation du projecteur (montage au plafond)

Assurez-vous de faire appel à votre vendeur afin qu’il installe l’appareil pour vous. L’installation de l’appareil par vos soins risque de provoquer la chute de l’appareil et de causer des blessures.

Prenez les mesures nécessaires pour empêcher que l’appareil ne tombe en cas de tremblement de terre par exemple.

JVC n’est pas responsable des dommages provoqués par l’installation de l’appareil avec des fixations de plafond non-JVC ou lorsque l’environnement n’est pas compatible avec un montage au plafond et ce, indépendamment de la période de garantie.

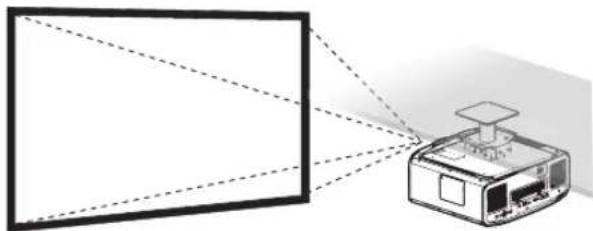

Lorsque l’appareil est fixé au plafond lors de son utilisation, faites attention à la température environnante. Lorsqu’un chauffage est en service, la température au niveau du plafond peut être plus importante que prévue.

Pour fixer l’unité sur le support de montage au plafond, régler le couple de serrage selon une plage comprise entre 1,5 N m et 2,0 N m. Serrer le couple de serrage au-delà de la plage ci-dessus risque d’endommager l’unité et d’entraîner sa chute.

Lorsque vous réutilisez le support de montage au plafond d’un ancien modèle, consultez le spécialiste pour vérifier s’il y a des problèmes avec le dégagement et l’augmentation de poids.

Installez la prise à une hauteur accessible pour la débrancher du mur. Ou bien installez un disjoncteur à une hauteur accessible pour éteindre le projecteur. Si vous avez besoin d’informations, veuillez contacter votre revendeur agréé ou un spécialiste.

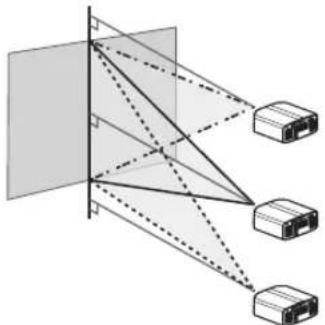

PréparationAjuster la position Régler l’angle d’élévation du projecteur Il est possible d’ajuster la hauteur et l’inclinaison de l’appareil (0 à 5 mm (0 à 0,2 pouces)) en tournant les pieds. Soulevez l’appareil et ajustez les quatre pieds. DiminuerAugmenter Pieds 4 emplacements Régler la position de l’image Au moyen de la fonction de décalage de l’objectif, vous pouvez déplacer l’image vers le haut/le bas ou vers la gauche/ la droite. Réglez-le sur votre position préférée. Æ “Régler l’objectif en fonction de la position du projecteur” (P. 24) Position horizontale Position verticale : 0 % (Centre) Jusqu’à environ 43 % k et 34 % l m de l’image projetée * Position verticale Position horizontale : 0 % (Centre) Jusqu’à environ 100 % k et 80 % l m de l’image projetée *

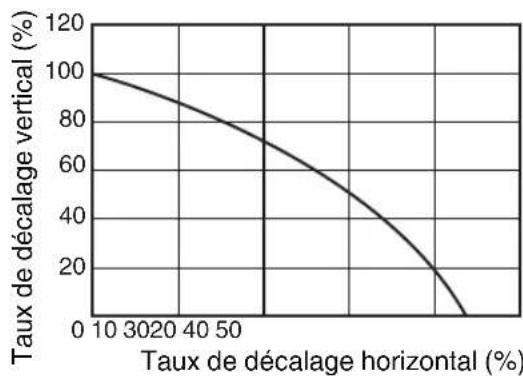

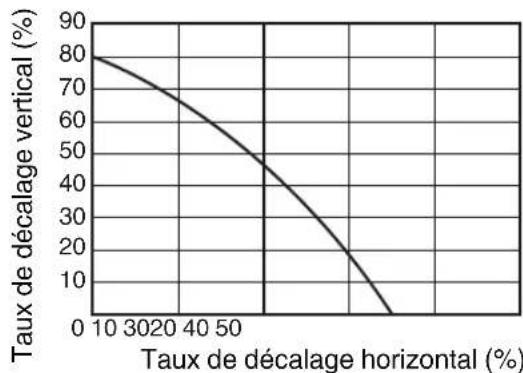

• Image 16:9 Plage de décalage de l’objectif (16:9)

Taux de décalage horizontal (%) Taux de décalage vertical (%) l m

Taux de décalage horizontal (%) Taux de décalage vertical (%)

Le décalage vertical maximal varie avec le degré de décalage horizontal. De la même manière, le décalage horizontal maximal change aussi en fonction du degré de décalage vertical.

Les valeurs du graphique sont données à titre indicatif. Utilisez-les comme références lors de l’installation.

PréparationConnexion du projecteur

N’allumez pas l’appareil avant d’avoir fini le raccordement.

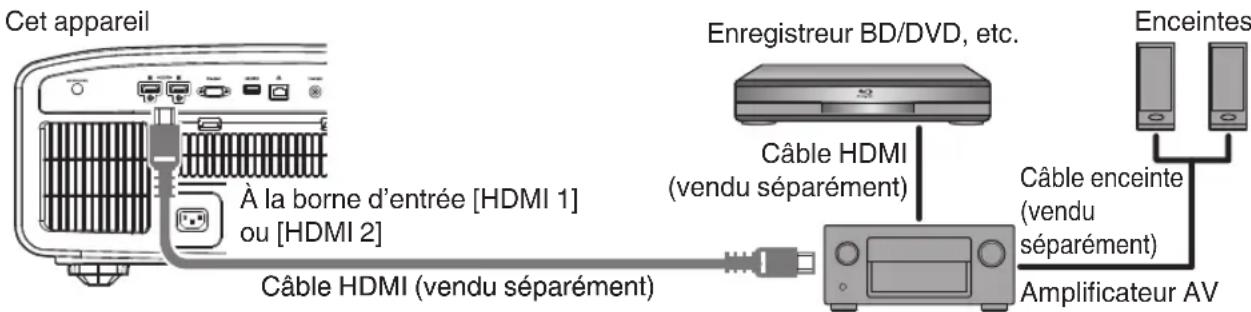

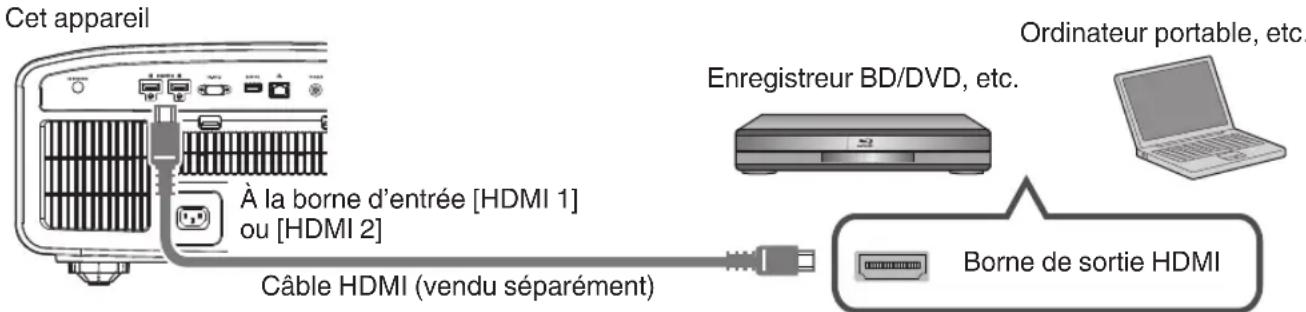

Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, veuillez vous reporter au manuel d’instructions du dispositif à raccorder.

Ce projecteur est utilisé pour projeter des images. Pour la sortie audio des appareils connectés, veuillez connecter un périphérique de sortie audio distinct, par exemple un amplificateur ou des haut-parleurs.

est possible que les images ne s’affichent pas, dépendamment des câbles et périphériques qui restent à brancher. Utilisez un câble HDMI haut débit (vendu séparément) qui est certifié HDMI. Veuillez utiliser un câble haute vitesse certifié HDMI premium (18 Gbit/s compatibles) lors de l’entrée des signaux vidéo 4K à partir d’un périphérique externe.

Également, veuillez vous référer à “HDMI 2 EDID”P.

Certains câbles ne peuvent pas être raccordés à cet appareil du fait de la taille de leur protection de connecteur. Connexion à la borne d’entrée HDMI (entrée numérique) Connexion via un câble HDMI Borne de sortie HDMI Enregistreur BD/DVD, etc. Ordinateur portable, etc. Câble HDMI (vendu séparément) Cet appareil À la borne d’entrée [HDMI 1] ou [HDMI 2]

S’il se produit du bruit, éloignez l’ordinateur portable de cet appareil. Connexion à l’aide d’un amplificateur AV Câble HDMI (vendu séparément) Enregistreur BD/DVD, etc. Câble HDMI (vendu séparément) Cet appareil Câble HDMI (vendu séparément) À la borne d’entrée [HDMI 1] ou [HDMI 2] Câble enceinte (vendu séparément) Enceintes Amplificateur AV

Si l’appareil source est connecté au projecteur par un dispositif intermédiaire tel qu’un amplificateur AV ou un diviseur, les images vidéo peuvent ne pas apparaître en fonction des spécifications du dispositif intermédiaire. Dans ce cas, connectez l’appareil source directement au projecteur, et vérifiez si l’image vidéo est affichée.

PréparationConnexion via un câble de conversion HDMI-DVI

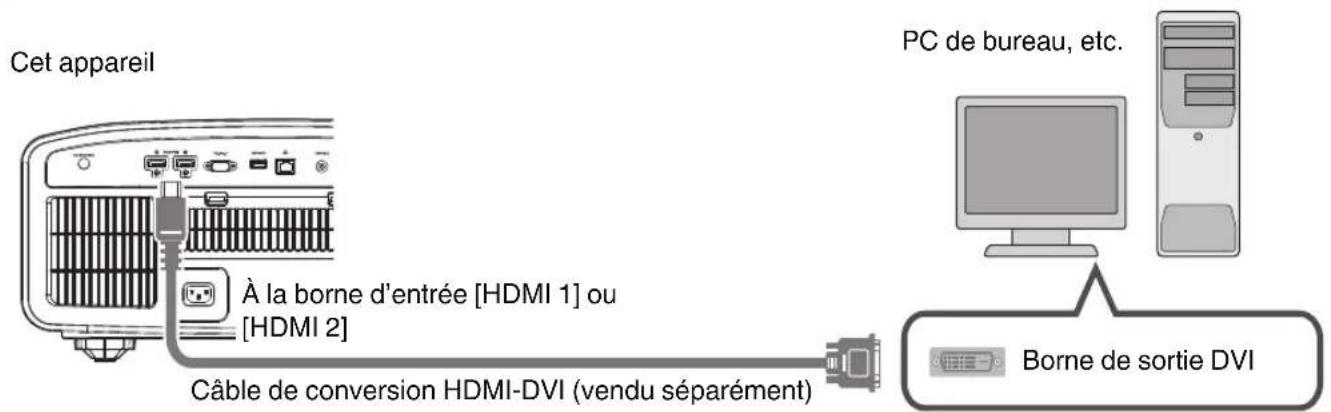

Câble de conversion HDMI-DVI (vendu séparément) À la borne d’entrée [HDMI 1] ou [HDMI 2] Cet appareil Borne de sortie DVI PC de bureau, etc.

S’il se produit du bruit, éloignez le PC de bureau de cet appareil.

Si la vidéo ne s’affiche pas, essayez de réduire la longueur du câble ou de diminuer la résolution de l’équipement de transmission vidéo. Connexion à la borne LAN PC de bureau, etc. Serveur Concentrateur Réseau Câble de raccordement (vendu séparément) Cet appareil À la borne [LAN]

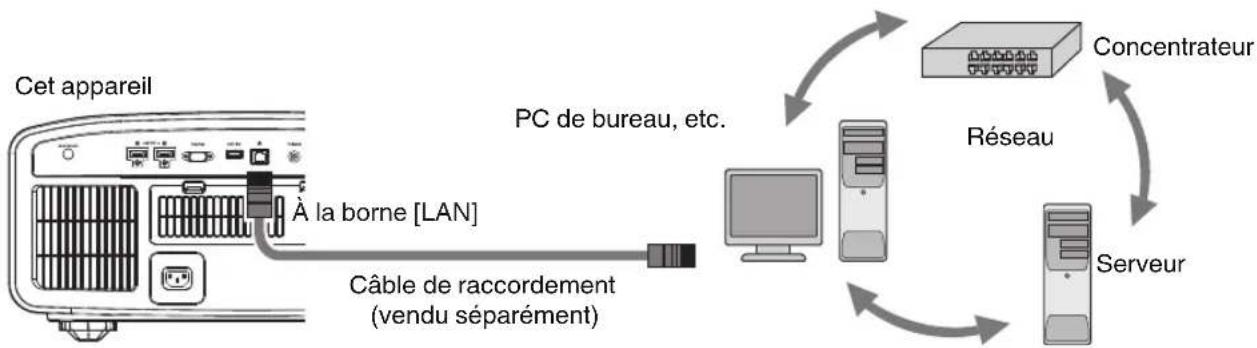

Le réseau est utilisé pour contrôler cet appareil. Il n’est pas utilisé pour envoyer ou recevoir des signaux vidéo.

Veuillez contacter votre administrateur réseau pour les informations relatives à la connexion réseau.

Réglez “ECO Mode” sur “Arrêt” si la communication LAN est effectuée en mode veille. ( P. 69

Pour plus d’informations sur le contrôle, veuillez vous reporter à “Contrôle externe”P.

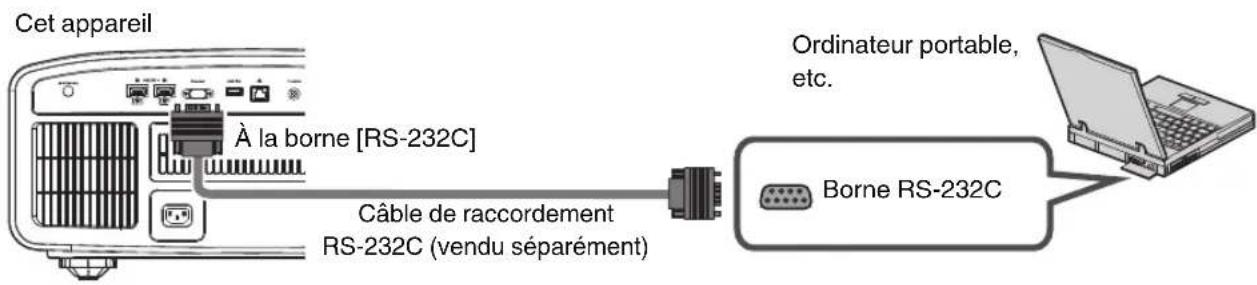

Connexion à la borne RS-232C Borne RS-232C Ordinateur portable, etc. Câble de raccordement RS-232C (vendu séparément) À la borne [RS-232C] Cet appareil

Réglez “ECO Mode” sur “Arrêt” si la communication RS-232C est effectuée en mode veille. (P. 69)

Pour plus d’informations sur le contrôle, veuillez vous reporter à “Contrôle externe”P. 81

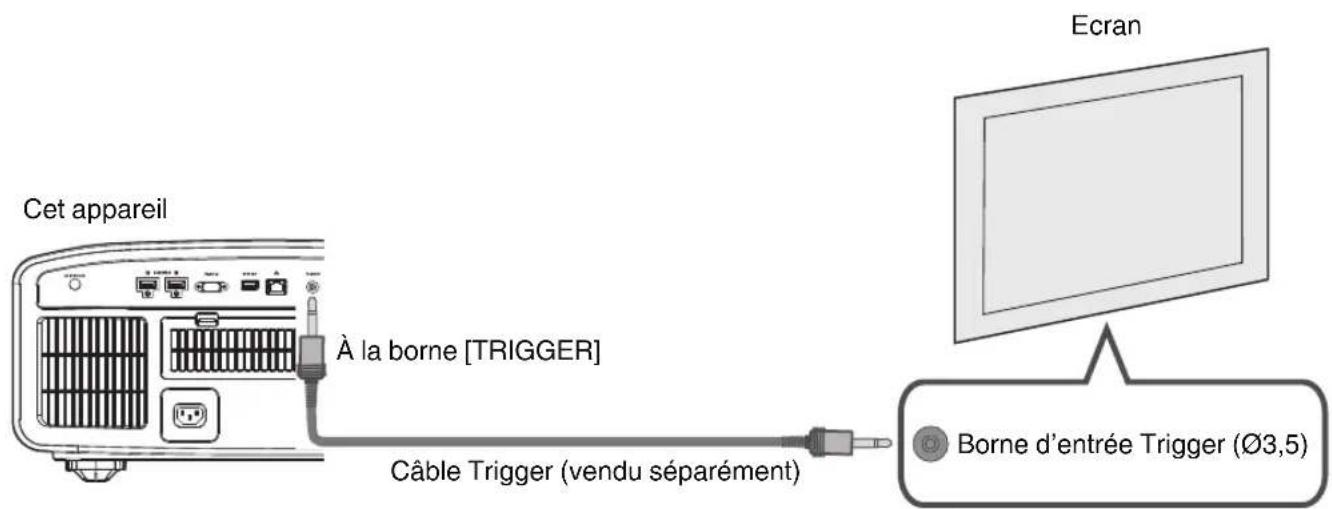

PréparationConnexion à la borne TRIGGER Borne d’entrée Trigger (Ø3,5)

cran Câble Trigger (vendu séparément) À la borne [TRIGGER] Cet appareil

Ne l’utilisez pas pour alimenter d’autres appareils.

Le raccordement à la borne audio d’un autre appareil peut provoquer un dysfonctionnement ou une panne de cet appareil.

Une utilisation au-delà de la valeur nominale entraînera un dysfonctionnement de cet appareil.

La borne Trigger fournit une tension de 12 V. Procédez avec prudence pour éviter un court-circuit.

Le réglage d’usine est “Arrêt”. Pour modifier ce réglage, configurez l’élément “Trigger” dans le menu ( P. 69). Connexion du cordon d’alimentation (accessoire fourni)

Connectez le cordon d’alimentation fourni à la borne d’alimentation de l’unité principale

Branchez la prise du cordon d’alimentation fourni à la prise murale Précautions afin d’éviter un incendie ou une décharge électrique

La consommation électrique de cet appareil est importante. Veuillez le brancher directement à la prise murale.

Lorsque vous n’utilisez pas le projecteur, veuillez débrancher le cordon d’alimentation de la prise de courant.

Ne le branchez qu’au moyen du cordon d’alimentation fourni.

N’utilisez pas une autre tension que la tension d’alimentation indiquée.

N’abîmez pas, ne coupez pas ou ne modifiez pas le cordon d’alimentation. Ne placez pas d’objets lourds sur le cordon d’alimentation, ne le chauffez pas et ne tirez pas dessus. Cela pourrait endommager le cordon d’alimentation.

Ne débranchez pas le cordon d’alimentation avec les mains mouillées.

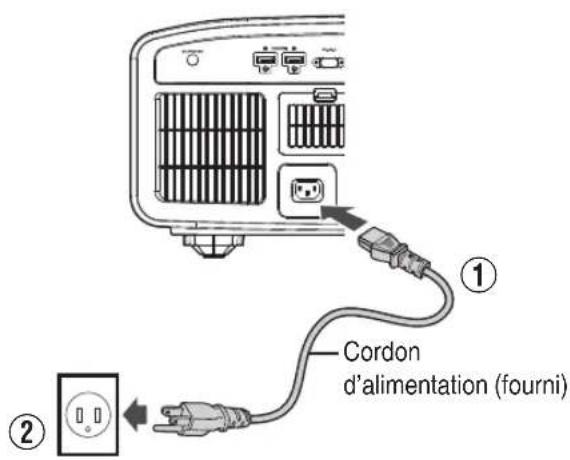

Cordon d’alimentation (fourni)

PréparationVisionner des vidéos REMARQUE

Assurez-vous d’avoir retiré le couvre-objectif. Branchez le cordon d’alimentation et assurez-vous que l’indicateur“STANDBY/ON” s’allume en rouge. Pendant mise en veille dans le “ECO Mode”, le voyant “STANDBY/ON”ne s’allume pas, et ce, même quand le cordon d’alimentation estcorrectement connecté.Dans ce cas, annulez le mode de veille en appuyant sur n’importe quelbouton de la télécommande, ou utilisez le bouton A du projecteurlorsque vous mettez l’appareil sous tension.

Allumer l’appareil Télécommande : appuyez sur le bouton C [ON]Projecteur : appuyez sur le bouton A Le voyant lumineux “STANDBY/ON” passe du rouge (la lumières’éteint dans “ECO Mode”) au vert (la lumière s’éteint après ledémarrage de l’appareil).

BY/O Lorsque dans “ECO Mode”“STANDBY/ON” Lumière éteinteAu démarrage de la lampe“STANDBY/ON” s’allume (vert)En état de veille“STANDBY/ON” s’allume (rouge)

Choisissez l’image à projeter Télécommande/projecteur : appuyez sur le bouton [INPUT] pourcommuter l’entrée Lancez la lecture sur l’appareil sélectionné pour projeter l’image.Pour cacher l’image temporairementAppuyez sur le bouton [HIDE] de la télécommande L’indicateur “STANDBY/ON” commence à clignoter en vert. Appuyez sur le bouton [HIDE] pour afficher à nouveau l’image. L’appareil ne peut être éteint lorsque l’image est temporairementcachée.

Cet appareilTélécommande

Fonctionnement3 Éteindre l’appareil Télécommande : appuyez sur le bouton B [STANDBY] Projecteur : appuyez sur le bouton A

Lorsque le message “Couper l'alimentation ?” est affiché, appuyez de nouveau sur le bouton.

La lampe s’éteint, et le voyant “STANDBY/ON” passe d’une lumière verte à une lumière rouge clignotante.

Une fois la lumière éteinte, le ventilateur fonctionnera pendant près de 60 secondes pour refroidir la lampe (mode refroidissement). Ne débranchez pas le cordon d’alimentation lorsque le refroidissement est en cours.

Après environ 60 secondes, l’indicateur “STANDBY/ON” passe d’une lumière clignotante rouge à une lumière fixe rouge. LIGHTWARNINGSTANDBY/ON

En état de veille“STANDBY/ON” s’allume (rouge)En mode refroidissement“STANDBY/ON” clignotant (rouge)

Fixez le couvre-objectif. ATTENTION

L’appareil ne peut être éteint avant au moins 80 secondes suivant sa mise sous tension.

L’appareil ne peut être remis en marche lorsque le refroidissement est en cours (60 secondes).

Débranchez le cordon d’alimentation lorsque vous n’utilisez pas l’appareil pendant une longue période.

Si l’indication de l’indicateur est différente de la description, reportez-vous à “Affichage des indicateurs sur l’unité principale”P. 92 pour plus de détails.

FonctionnementAjuster l’écran du projecteur Régler l’objectif en fonction de la position du projecteur

Appuyez sur le bouton [LENS CONTROL] et utilisez les touches [JKH I] pour régler Mise au Point, Zoom (taille de l’écran) et Décalage (position de l’écran) Mise au Point

Chaque pression sur le bouton [LENS CONTROL] ou [OK] change le mode dans l’ordre suivant : “Mise au Point” " “Zoom” " “Décalage” " “Mise au Point”... La fonction de contrôle de l’objectif est désactivée lorsque le verrouillaged’objectif est réglé sur “Marche”. (P. 61)

Pour des informations plus détaillées, veuillez vous reporter à “ContrôleObjectif”P. 61

Réglage du Décalage (position de l’écran)Réglage du Zoom (taille de l’écran) ABCD ABCD ABCD Réglage de la Mise au Point

Appuyez une fois sur le bouton [MENU] ou deux fois sur le bouchon [BACK] pour terminer le réglage Modèle de réglage affiché sur l’écran d’ajustement 2.35:11.33:1 (4:3)Focus1.78:1 (16:9)1.89:1 (17:9) Ajustez l’affichage selon l’angle de vue des divers rapports hauteur/largeur pour les modèles d’ajustement.* Ce n’est pas affiché lorsque “Mire de Test” est configuré sur “Arrêt”.

FonctionnementRégler la taille de l’image (rapport de format) La taille de l’image projetée peut être ajustée de manière optimale en fonction de la taille de l’écran d’origine (rapport).

Appuyez sur le bouton [MENU] pour afficher le menu

Sélectionnez “Installation” " “Format” dans le menu, puis sélectionnez le réglage et appuyez sur [OK]

Contrôle ObjectifDécalage PixelsMasqueRéglage de l'écranFormatAnamorphique ArrêtProj. Avant Auto Type d'installationMode 1 Tr a p è z e Mode d'installation Réglage Description Zoom Agrandit l’image d’entrée au maximum horizontalement tout en conservant son rapport d’aspect pour l’affichage. Une partie de l’image où il n’y a plus de bords verticalement ne s’affiche pas.

• Affiché dans une largeur de 3840 pixels en mode 3D. Auto Agrandit l’image d’entrée au maximum horizontalement ou verticalement tout en conservant son rapport d’aspect pour l’affichage. Natif Pour agrandir l’image 4 fois pour l’affichage au centre si la taille de l’écran de l’image d’entrée est inférieur ou égal à 1920x1080 ou 2048x1080. Si la taille de l’écran de l’image d’entrée est supérieure à 1920x1080 (à l’exception des 2 048x1080), l’image est affichée au centre sans aucun agrandissement.

Appuyez sur le bouton [MENU] pour quitter Exemple d’image entrante et de format de l’écran Zoom 720×480 1920×1080 Réglage Taille de l’image d’entrée Auto Natif

FonctionnementVisionner des films 3D En utilisant les LUNETTES 3D (PK-AG3) et ÉMETTEUR DE SYNCHRO 3D (PK-EM2), vendus séparément, vouspouvez profiter d’images vidéo 3D. Installation du ÉMETTEUR DE SYNCHRO 3D

Connectez l’ÉMETTEUR DE SYNCHRO 3D à la borne [3D SYNCHRO] de l’unité principale Exemple d’installation LUNETTES 3DÉMETTEUR DE SYNCHRO 3DPK-EM2Cet appareilPK-AG3

FonctionnementVisionner des films 3D

Connectez cet appareil à un appareil HDMI compatible 3D, mettez sous tension et lancez la lecture de l’image 3D

Pour plus d’informations sur la façon de lire des images vidéo 3D, veuillez vous reporter au manuel d’instructions du lecteur ou de l’enregistreur utilisé.

Cet appareil prend en charge les formats 3D suivants. - Frame packing - Side-by-side - Top-and-bottom Réglage du format 3D

Sélectionnez “Signal d'entrée”

“Format 3D” dans le menu pour commuter le format Format Description Auto Détermine automatiquement et définit le format lors de la réception d’un signal 3D. Côte à Côte Sélectionnez ce réglage si le signal d’entrée 3D est au format side-by- side. Haut et Bas Sélectionnez ce réglage si le signal d’entrée 3D est au format top-and- bottom. 2D Sélectionnez ce réglage si les images 2D sont faussement reconnues comme images 3D.

• Si un signal ne peut pas être affiché comme image 3D, sélectionner le format ne commute pas le signal en image 3D. Pour plus d’informations sur les signaux d’entrée possibles, veuillez vous reporter à (“Types de signaux d’entrée possibles”P. 91).

• Dans les réglages par défaut, “Format 3D” est réglé sur “Auto” pour la projection automatique des images 3D.

Allumez les LUNETTES 3D et portez- les Paramétrage des films 3D Les images vidéo 3D peuvent apparaître différemment aux différents téléspectateurs. Votre état physique peut aussi avoir une influence au moment du visionnage. Il vous est donc recommandé d’ajuster les images vidéo en conséquence.

Sélectionnez “Signal d'entrée”

“Paramétrage 3D” à partir du menu Régler la parallaxe (Parallaxe) Réglez le déplacement de l’image pour l’œil droit et l’œil gauche séparément afin d’obtenir le meilleur effet 3D.

Pour cela, utilisez les touches

pour déplacer le curseur.

Plage de réglage : De -15 à +15 Régler la diaphotie (Suppr. Diaphonie) Les images doubles (chevauchement de l’image de gauche avec l’image de droite ou vice versa) peuvent être réduites pour offrir une qualité claire.

Pour cela, utilisez les touches

pour déplacer le curseur.

Plage de réglage : De -8 à +8

Appuyez sur le bouton [MENU] pour quitter

FonctionnementSélectionner une qualité d’image en fonction du type de vidéo Régler le mode d’image

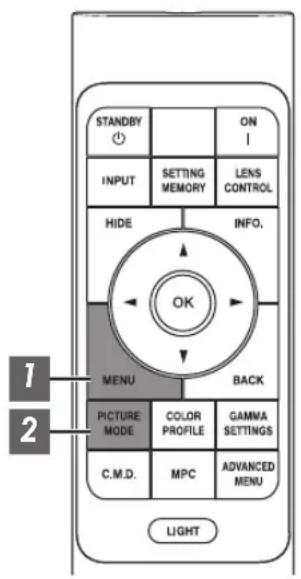

Appuyez sur le bouton [MENU] pour afficher le menu, puis utilisez les touches ↑↓ pour sélectionner “Type de contenu”. Ensuite, appuyez sur [OK] Cela permet de sélectionner un mode image adapté au contenu à visualiser.Élément DescriptionAuto Commute automatiquement le type vidéo en fonction dusystème vidéo d’entrée.Après la commutation automatique, le mode image passeau réglage préconfiguré dans “Sélection automatique dumode d'image”.Æ “Sélection automatique du mode d'image” (P. 59 SDR Mode image adapté à la visualisation de contenu SDR.HDR10 Mode image approprié pour la visualisation de contenuHDR10.HLG Mode image approprié pour la visualisation de contenu HLG. La configuration du type vidéo sur “Auto” commute automatiquement Type decontenu en fonction du système vidéo d’entrée.Informations sur les paquets HDMI Type de contenuST2084 HDR10HLG HLGAutre que ci-dessus/Hors de portée/Pasde signal SDR

Ajuster/Régler2 Appuyez sur la touche [PICTURE MODE], utilisez les touches [JK] pour sélectionner “Modes” et appuyez sur [OK]

Vous pouvez également effectuer le réglage en appuyant sur la touche [MENU] pour afficher le menu puis en sélectionnant “Qualité Image” " “Modes”. Type de vidéo (*) Modes image disponibles Description SDR Naturel Qualité d’image essentiellement axée sur la reproduction des couleurs naturelles et des nuances. Convient pour les films dramatiques, etc. Cinéma Reproduit l’image dans des couleurs vives. Convient pour tous les films. Film k l Reproduit fidèlement la texture des films de cinéma. THX k Qualité d’image certifiée par THX. User 1 à User 3 Permet de sauvegarder et de récupérer les paramètres de qualité d’image définis par l’utilisateur. HDR10 Frame Adapt HDR Mode image qui analyse et ajuste automatiquement le mappage tonal HDR de chaque image du contenu HDR10. Il utilise un algorithme d’analyse original qui permet aux utilisateurs de profiter d’un contenu HDR avec ou sans métadonnées. Frame Adapt HDR fonctionne avec le format HDR10 sur n’importe quel appareil. HDR10 Faisant pleinement usage de la large gamme de couleurs et de contrastes, ce mode est adapté à la visualisation de contenu HDR10 (grande gamme dynamique) telle que les disques Blu-ray Ultra HD et les services de streaming. Pana_PQ Mode image utilisé exclusivement pour les lecteurs Panasonic UHDBD. Pour plus d’informations sur l’utilisation de ce mode, veuillez vous reporter à P. 36. HLG HLG Qualité d’image adaptée à la visualisation du contenu produit en Hybrid Log-Gamma, une norme HDR pour la diffusion HLG. HDR10/HLG User 4 à User 6 Permet de sauvegarder et de récupérer les paramètres de qualité d’image définis par l’utilisateur.

• Type de vidéo qui est automatiquement déterminé si Type de contenu est configuré sur Auto

Ajuster/RéglerRégler le profil couleur En réglant le “Profil Couleur” (informations sur l’espace colorimétrique) par rapport aux “Modes”, vous pouvez affiner la qualité d’image en fonction du film que vous visionnez.

Après avoir configuré “Modes” (P. 28), appuyez sur la touche [COLOR PROFILE], utilisez les touches [JK] pour sélectionner “Profil Couleur”, puis appuyez sur [OK]

Vous pouvez également effectuer le réglage en appuyant sur la touche [MENU] pour afficher le menu puis en sélectionnant “Qualité Image” " “Profil Couleur”.

Les paramètres “Profil Couleur” sélectionnables varient selon “Modes”. “Profil Couleur” Profil Couleur Description Auto Change automatiquement le profil couleur en fonction des informations de la gamme de couleurs du contenu d’entrée. BT.709 Espace colorimétrique adapté à BT.709. BT.2020(Large) k l Espace colorimétrique adapté à BT.2020. Le filtre cinéma est configuré sur Large.

BT.2020(Normal) k l Espace colorimétrique adapté à BT.2020. Le filtre cinéma est configuré sur Normal.

BT.2020 m Espace colorimétrique adapté à BT.2020. DCI Espace colorimétrique adapté à DCI. Vidéo Gamme de couleurs qui reproduit des séquences vidéo telles que des pièces de théâtre et des images en direct dans des couleurs vives et éclatantes. Animation k l Espace colorimétrique adapté aux œuvres d’animation en images de synthèse. Idéal pour les œuvres d’animation aux couleurs vives. Cinéma Gamme de couleurs JVC d’origine spécifiques pour le cinéma qui permet d’obtenir un équilibre entre une luminosité accrue et une saturation des couleurs. Film 1 Espace colorimétrique proche des caractéristiques des films Eastman Kodak Company. Film 2 Espace colorimétrique proche des caractéristiques des films FUJIFILM Corporation. THX k Espace colorimétrique de la norme THX. Arrêt(Large) k l Désactive le réglage de l’espace colorimétrique. Le filtre cinéma est configuré sur Large.

Arrêt(Normal) k l Désactive le réglage de l’espace colorimétrique. Le filtre cinéma est configuré sur Normal.

Arrêt m Désactive le réglage de l’espace colorimétrique. Pana_PQ_HL

Utilisez cette option lorsque le réglage de l’affichage du lecteur est configuré sur “Projecteur à luminance élevée”. Pana_PQ_BL

Utilisez cette option lorsque le réglage de l’affichage du lecteur est configuré sur “Projecteur à luminance basique”. Custom1 à Custom4 Pour enregistrer le profil de données couleur créé en utilisant le logiciel d’étalonnage du projecteur. *1 Le filtre cinéma normal est un réglage qui donne la priorité à la luminosité et qui convient le mieux au contenu vidéo ou aux films avec un pic apparent. Le filtre cinéma large est un réglage qui donne la priorité à la reproduction couleur et qui permet aux utilisateurs de profiter de la vaste gamme de couleurs de HDR. Recommandé pour tous types de contenu de film. *2 Profil de couleur pour lecteur Panasonic UHD BD uniquement. Pour plus d’informations sur l’utilisation de ces options, veuillez vous reporter à P. 36.

Ajuster/RéglerModes Profil Couleur User 4 à User 6 Auto BT.709 BT.2020(Large) k l BT.2020(Normal) k l BT.2020 m DCI Pana_PQ_HL Pana_PQ_BL Arrêt(Large) k l Arrêt(Normal) k l Arrêt m Custom1 à Custom4

Ajuster/RéglerAjuster la couleur préférée (Réglage Couleur) Basé sur le réglage du “Profil Couleur” sélectionné, vous pouvez ajuster chacune des couleurs suivantes en fonction de vos préférences : Rouge, Jaune, Vert, Cyan, Bleu, et Magenta.

Appuyez sur la touche [MENU] pour afficher le menu, puis sélectionnez “Qualité Image” " “Profil Couleur” pour afficher le menu “Profil Couleur”

Réglez “Réglage Couleur” à “Marche”, et appuyez sur la touche [OK]

Ajustez la couleur préférée

Sélectionnez “Sélection Couleur” et appuyez sur les touches H I pour sélectionner la couleur à ajuster

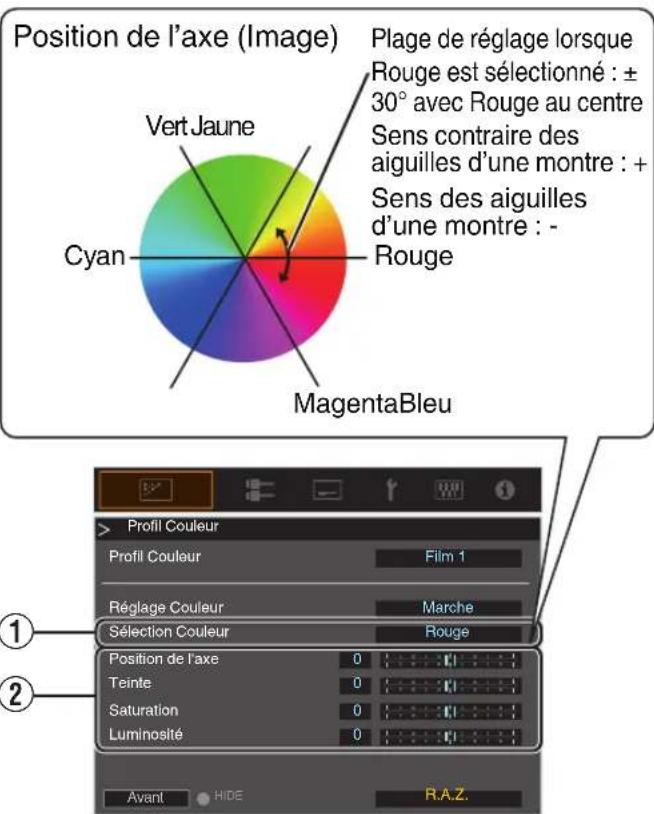

Pour l’ajustement des couleurs, sélectionnez la couleur à partir de : “Rouge”, “Jaune”, “Vert”, “Cyan”, “Bleu”, “Magenta”.

Ajustez la couleur sélectionnée Élément Plage de réglage Description Position de l'axe De -30 à 30 Règle précisément la position de l’axe central de la couleur sélectionnée. Teinte De -30 à 30 Ajuste la teinte (tonalité de couleur). Saturation De -30 à 30 Règle la saturation des couleurs (éclat). De -30 (terne) à +30 (vif) Luminosité De -30 à 30 Règle la luminosité. De -30 (sombre) à +30 (clair)

Sélectionner “R.A.Z.” réinitialise tous les paramètres de réglage.

Appuyer sur la touche [HIDE] de la télécommande vous permet de vérifier l’image avant l’ajustement. Appuyez sur la touche [HIDE] à nouveau pour revenir à l’écran de réglage.

Appuyez sur le bouton [MENU] pour quitter

HIDE Rouge MarcheFilm 1AvantLuminositéSaturationTe i n t ePosition de l'axeSélection CouleurRéglage CouleurProfil CouleurProfil CouleurR.A.Z.MarcheArrêt

MagentaBleu Cyan Vert Jaune Rouge Sens des aiguilles d’une montre : - Sens contraire des aiguilles d’une montre : + Position de l’axe (Image) Plage de réglage lorsque Rouge est sélectionné : ± 30° avec Rouge au centre RougeMarcheFilm 1AvantLuminositéSaturationTeintePosition de l'axeSélection CouleurRéglage CouleurProfil CouleurProfil CouleurR.A.Z.

Ajuster/RéglerAffichage du contenu HDR Lorsque vous visionnez du contenu HDR, effectuer des réglages en fonction du contenu et de l’environnement devisionnage permet de lire les images avec une meilleure qualité. Qu’est-ce que le contenu HDR ? HDR (Plage dynamique élevée) fait référence à des images avec une grande différence de luminosité entre les zonesde haute lumière et les zones d’ombre (plage dynamique). Il s’agit d’une technologie qui permet la reproduction fidèle et réaliste des couleurs originales ainsi que du scintillement et des détails d’ombres qui ne pourraient pas être exprimés par la SDR classique (Plage dynamique standard). La norme internationale pour le HDR est énoncée dans le documentUIT-R (Union internationale des télécommunications - Secteur des radiocommunications) BT.2100. Des améliorationsont été apportées à de nombreux égards par rapport à la norme ITU-R BT.709, qui était la norme Full HDconventionnelle.Le HDR peut être divisé en deux formats différents, à savoir HDR10, qui est utilisé par UHD-BD et les services destreaming vidéo, et Hybrid Log-Gamma, utilisé pour la diffusion. Par rapport à la SDR conventionnelle, le format HDRstandard HDR10 offre une résolution plus élevée, une luminance plus élevée et une plus grande gradation ainsi qu’uneplus grande gamme de couleurs afin de reproduire des images plus réalistes en combinaison avec la large gammedynamique.Æ “Technologie HDR originale de JVC” (P. 34) Technologie HDR originale de JVC Cet appareil est équipé de fonctions pour l’utilisation en toute simplicité d’images HDR de meilleure qualité. Type de contenu HDR10, Hybrid Log-Gamma et autre contenu HDR standard ne peuvent pas être affichés correctement s’il ne sont pasvisualisés dans le mode image approprié. La configuration “Type de contenu” sur “Auto” sur cet appareil permet desélectionner uniquement le “Modes” adapté au contenu. Cela permet aux utilisateurs de bénéficier des vidéos HDRoptimales sans avoir à effectuer de réglages complexes.* Le mode image risque de ne pas changer automatiquement en fonction du contenu de la lecture et du lecteur utilisé.Æ “Type de contenu” (P. 50) Affichage d’informations sur le mastering HDR10 Les informations de mastering présentes dans le contenu peuvent être affichées lors de la lecture de contenu HDR10tels que ceux sur Blu-ray UHD. Grâce à ces informations, vous avez la garantie que le contenu HDR est lu. De plus,en se basant sur les informations de Max CLL et Max FALL, les modifications personnalisées en fonction du contenupeuvent être effectuées en réglant la fréquence d’image.* Les informations de mastering risquent de ne pas s’afficher en fonction du contenu de la lecture et du lecteur utilisé. ColorimétrieAffiche les informations sur la gamme de couleurs des signaux d’entrée.

HDR Affiche les informations de gamma lorsque le paquet HDR est reçu. Max CLL/Max FALLAffiche les informations de maîtrise du contenu pendant la lecture HDR.Max CLL : Niveau lumineux maximum de contenuMax FALL : Niveau lumineux moyen de cadre maximumÆ “ Informations” (P. 71) EntréeSourceEspace Couleur HDR ColorimétrieMax CLL/Max FALLHDMI 12160p 60YUV 12bitBT.2020HDR10(ST.2084)1000 / 400 nits 20H v1.00VersionTemps Lampe

Ajuster/RéglerMappage de Teintes Automatique La gradation varie en fonction de la vidéo, certains contenus devenant plus clairs et d’autres plus sombres. En configurant “Mappage tonal” sur “HDR(Auto)”, le réglage de la gamme est effectué automatiquement de façon à obtenir la luminosité optimale en se basant sur les informations de mastérisation (Max CLL/Max FALL) comprises dans le contenu HDR10. De plus, en configurant le niveau de luminosité de base dans “MPC Niveau”, vous pouvez profiter d’une qualité d’image optimale en fonction de la taille de l’écran et de l’environnement de visionnement.

• “Mappage de Teintes Automatique” peut ne pas être disponible en fonction du contenu de la lecture et du lecteur utilisé. Æ “Réglage Mappage de Teintes Automatique” (P. 44)

Blanc Niveau Lum. Niveau Sombre Teinte des Images Sélection Couleur

• Les photos sont uniquement fournies à titre d’illustration. Réglage manuel du gamma HDR En plus de la fonction “Mappage de Teintes Automatique”, le réglage gamma peut également être effectué manuellement sur cet appareil. Il est possible d’effectuer un réglage précis en fonction du contenu de la lecture et de l’environnement de visionnement en utilisant “Teinte des Images” pour déterminer la luminosité générale, “Niveau Sombre” pour ajuster la gradation des ombres, et “Niveau Lum.” pour ajuster la gradation des hautes lumières. Æ “Exécution Mappage tonal manuelle” (P. 45)

Niveau Lum. Niveau Sombre Teinte des Images Frame Adapt HDR Outre la gradation d’œuvres individuelles, le pic de luminosité du contenu réel peut varier d’une scène ou d’une image à l’autre. L’utilisation de la fonction “Frame Adapt HDR” permet de régler automatiquement le mappage tonal HDR au niveau optimal en analysant instantanément la luminosité de chaque image du contenu HDR10. De plus, la configuration de “Theater Optimizer” sur “Marche” permet un réglage de luminosité optimale en fonction des informations de contenu ainsi que de l’environnement de chaque utilisateur, à savoir la taille de l’écran et les conditions de visualisation. Bien que la fonctionnalité “Mappage de Teintes Automatique” nécessite les informations de maîtrise du contenu, cette fonctionnalité exploite pleinement la technologie d’analyse d’image HDR de JVC, permettant aux utilisateurs de bénéficier d’une qualité d’image élevée dans tout contenu HDR10 même lorsque les informations de maîtrise ne sont pas disponibles. Æ “Réglage Frame Adapt HDR” (P. 43)

Ajuster/RéglerCollaboration avec Panasonic UHD BD Player DP-UB9000 La sélection de l’un des deux profils de couleurs de projecteur spéciaux parmi les Type d’affichage HDR de la DP- UB9000 améliore la dimensionnalité et la précision des gradations en mappant la vidéo HDR en fonction des caractéristiques d’affichage du projecteur JVC. Étape 1 : Utilisation de Panasonic DP-UB9000 : Sélectionnez “Projecteur à luminance élevée” ou “Projecteur à luminance basique” à partir du Type d’affichage HDR Paramètre. DP-UB9000 MENU : Paramètres du lecteur " Paramètres avancés " Type d’affichage HDR Étape 2 : Utilisation de Panasonic DP-UB9000 : Régler Optimiseur HDR sur “ON” à partir du menu OSD. Étape 3 : Utilisation du projecteur JVC : Effectuer le réglage “Modes” suivant.

Réglez “Profil Couleur” (P. 30) manuellement en se basant sur le tableau suivant Projecteur Profil Couleur DP-UB9000 Type d’affichage HDR Effets sur l’image vidéo Pana_PQ_HL Projecteur à luminance élevée Donne la priorité à la plus haute luminosité de l’image avec de bonnes couleurs. Pana_PQ_BL Projecteur à luminance basique Donne la priorité à la meilleure reproduction des couleurs avec une luminosité légèrement réduite.

Les données gamma HDR sont reflétées dans les profils de couleurs de projecteur ci-dessus. Par conséquent, le mode gamma HDR n’est pas utilisé. Au lieu de cela, réglez “Temp. Couleur” sur “6500K” (P.

52) et “Gamma” sur “2.2” (P. 38)

Pour regarder du contenu HDR10 en mode image “Pana_PQ” préconfiguré, il est recommandé de configurer “Signal d'entrée”"“Sélection automatique du mode d'image”"“HDR10” sur “Pana_PQ”. (“Sélection automatique du mode d'image”P. 59)

Ajuster/RéglerMPC (Multiple Pixel Control) Le nouvel algorithme de traitement d’image développé par JVC permet de créer une impression naturelle plus nette pour les zones mises au point, et plus douce pour les autres zones, ce qui vous permet de profiter d’images très expressives et d’une plus grande sensation de profondeur.

Appuyez sur le bouton [MPC] pour afficher le menu de réglage

Le réglage peut également être configuré en sélectionnant “Qualité Image” " “MPC/e-shift” k, “MPC Niveau” l m à partir du menu.

HIDE ArrêtStandardR.A.Z. Image LisséeNetteté Accentuée8K e-shiftMode GraphiqueMPC/e-shiftAvant

Effectuez les ajustements selon vos préférences d’après le réglage du “Modes” sélectionné

• Le réglage d’usine varie selon le “Modes”. Élément Réglage Description 8K e-shift k Arrêt / Marche Active ou désactive l’affichage de l’e-shift. Mode Graphique Standard / Haute résolution Change le réglage MPC. Il est recommandé de configurer ce point sur standard tel que lors de l’affichage de contenu Blu-ray normal, et sur “Haute résolution” tels que lors de l’affichage de contenu à résolution 4K. Netteté Accentuée 0 à 10 Améliore la netteté de l’image. Image Lissée 0 à 10 Améliore l’arrière-plan de l’image pour un effet plus doux. NR 0 à 10 Pour réduire le bruit de l’image vidéo.

En augmentant la plage du réglage, vous pouvez espérer obtenir des effets améliorés.

Appuyez sur le bouton [MENU] pour quitter Alterner entre les états avant et pendant le réglage Appuyer sur la touche [HIDE] de la télécommande vous permet de basculer entre les états avant le réglage et pendant le réglage.

Ajuster/RéglerAffiner la qualité d’image Régler la valeur de sortie de l’image projetée (Gamma/Mappage tonal) Vous pouvez ajuster la valeur de sortie de l’image projetée par rapport à l’entrée du signal vidéo.* Cet élément n’est pas disponible lorsque “Modes” est réglé sur “Frame Adapt HDR”.Exemple d’ajustement gammaL’image globale apparaît plus claire par rapport à l’image d’origine, ce qui rend les zones sombres plus visibles.

0 255Les photos sont uniquement fournies à titre d’illustration.Valeur d’entréeValeur de sortie

Augmente le contraste par rapport à l’image d’origine, ce qui donne une plus grande sensation de profondeur.

Les photos sont uniquement fournies à titre d’illustration.Valeur d’entréeValeur de sortie

Appuyez sur le bouton [GAMMA SETTINGS] pour afficher le menu Gamma/Mappage tonal

Sélectionnez le “Gamma/Mappage tonal” pour configurer

Vous pouvez également effectuer le réglage en appuyant sur le bouton [MENU]pour afficher le menu puis en sélectionnant “Qualité Image” " “Gamma/Mappagetonal”. Les paramètres “Gamma/Mappage tonal” sélectionnables varient selon “Modes”.

Ajuster/Régler“Réglages Gamma/Mappage tonal” Gamma/Mappage tonal Description Lorsque “Profil Couleur” est réglé sur “Film 1”k l Film 1 L’image est proche des caractéristiques des films Eastman Kodak Company. Film 2 Met davantage l’accent sur la gradation par rapport au réglage “Film 1”. Lorsque “Profil Couleur” est réglé sur “Film 2”k l Film 1 Met davantage l’accent sur le contraste comparé au réglage “Film 2”. Film 2 L’image est proche des caractéristiques des films FUJIFILM Corporation.

2.2 Le gamma est réglé sur “2.2”, “2.4” et “2.6” respectivement.

Cinéma 1 Met l’accent sur la gradation. Cinéma 2 Met l’accent sur le contraste. HDR(Auto) Corrige automatiquement “Teinte des Images”“Niveau Sombre” “Niveau Lum.” de Max CLL/Max FALL avec “HDR(PQ)” comme base. HDR(PQ) Convient pour la visualisation de contenu HDR tel que UHD BD (HDR10). HDR(HLG) Convient pour la visualisation de contenu HDR telle que la diffusion HDR. Pana_PQ Mappage tonal utilisé exclusivement pour les lecteurs Panasonic UHDBD. Pour plus d’informations sur l’utilisation de cette option, veuillez vous reporter à P.

THX k Vidéo de la norme THX. Perso 1 à Perso 3 Permet un réglage gamma fin selon vos préférences.

Ajuster/RéglerListe des “Gamma/Mappage tonal” sélectionnables selon “Modes” Modes Gamma/Mappage tonal Film k l Film 1 Film 2 Perso 1 à Perso 3 Cinéma Naturel User 1 à User 3

Cinéma 1 Cinéma 2 Perso 1 à Perso 3 Frame Adapt HDR HDR(Auto)

• Lorsque “Modes” est configuré sur “Frame Adapt HDR”, ceci est fixé sur “HDR(Auto)” et “Gamma/Mappage tonal” ne peut pas être configuré.

Ajuster/RéglerRéglage fin de Gamma/Mappage tonal dans les réglages préférés Vous pouvez effectuer des réglages précis sur la base du paramètre de réglage de gamma sélectionné.

Appuyez sur le bouton [GAMMA SETTINGS] pour afficher le menu Gamma/ Mappage tonal

Vous pouvez également effectuer des réglages à partir de “Qualité Image”"Gamma/Mappage tonal dans le menu.

Ajustez au réglage préféré

couleur à régler depuis “Sélection Couleur” et ajuster le “Teinte des Images”, “Niveau Sombre” et “Niveau Lum.”. Élément d’ajustement et son réglage Élément Description Réglage Sélection Couleur Pour la sélection de la couleur pour l’ajustement de “Teinte des Images”, “Niveau Sombre” et “Niveau Lum.”. Blanc / Rouge / Vert / Bleu Teinte des Images Ajuste automatiquement la luminosité globale pour un résultat bien équilibré sans compromettre la gradation de l’image. -16 (assombrit l’image pour un effet sous-exposé) à +16 (éclaircit l’image pour un effet surexposé) Niveau Sombre Ajuste les zones sombres de l’image d’entrée.

Pour cela, utilisez les touches H I pour déplacer le curseur. -7 (assombrit les ombres) à +7 (éclaircit les ombres) Niveau Lum. Ajuste les zones claires de l’image d’entrée.

Pour cela, utilisez les touches H I pour déplacer le curseur. -7 (assombrit les surbrillances) à +7 (éclaircit les surbrillances)

Ajuster/RéglerSélection de la Valeur de Correction de base (Valeur Initiale) pour l’ajustement

Sélectionner l’un des réglages “Perso 1” à “Perso 3” dans “Gamma” vous permet de sélectionner la “Réglage de Base”.

Sélectionnez le socle “Réglage de Base” pour effectuer ce réglage en employant les touches H I.

Les valeurs de corrections sélectionnables varient en fonction du “Modes”. (Se reporter au tableau ci-dessous). Liste des “Réglage de Base” sélectionnable selon le “Modes” Modes Réglage de Base Film k l Film 1 Film 2 Import Cinéma Naturel User 1 à User 3

• La valeur de correction ne peut pas être configurée lorsque “Modes” est configuré sur “Frame Adapt HDR”. Lorsque “Réglage de Base” est réglé sur “Import”

En sélectionnant “Import” pour “Réglage de Base”, les données gamma créée en externe peuvent être sélectionnées en tant que valeur de base pour l’ajustement.

Le réglage d’usine pour “Import” est “2.2”.

Vous pouvez utiliser un logiciel d’étalonnage pour personnaliser l’ajustement des données gamma et importer les données gamma créées. Veuillez vérifier auprès de votre revendeur agréé pour les détails.

Lorsque la courbe gamma est une ligne droite : La luminosité et le contraste de l’entrée vidéo seront les mêmes que ceux de la sortie vidéo.

Zone pour laquelle la courbe gamma est au-dessus de la ligne droite (A) : L’entrée vidéo apparaît plus claire que la sortie.

Zone pour laquelle la courbe gamma est au-dessous de la ligne droite (B) : La sortie vidéo apparaît plus sombre que l’entrée.

Zone pour laquelle la pente de la courbe gamma est abrupte (ton moyen) (C) :

gamme de gris de la sortie vidéo devient plus large et le contraste augmente (D"D’).

Courbe gamma Valeur d’entrée Valeur de sortie Sombre Sombre Clair Clair Réglage Frame Adapt HDR

Appuyez sur le bouton [MENU] pour afficher le menu, et réglez “Type de contenu” sur “Auto” ou “HDR10” dans le menu “Qualité Image”.

Configurez “Modes” sur “Frame Adapt HDR” dans le menu “Qualité Image”.

Vous pouvez également appuyer sur la touche [PICTURE MODE] et utiliser les touches ↑ ↓“Frame Adapt HDR” pour sélectionner et configurer un paramètre. ( P. 28

Entrez le contenu HDR10 lorsque “Modes” est configuré sur “Auto”.

Configurer sur “Traitement HDR” dans le menu “Qualité Image”. (“Traitement HDR”P. 55)

Configurer sur “Niveau HDR” dans le menu “Qualité Image”. (“Niveau HDR”P. 56)

• Ceci ne peut être configuré que lorsque “Modes” est configuré sur “Frame Adapt HDR”. REMARQUE

vous souhaitez regarder du contenu HDR10 dans le mode image “Frame Adapt HDR”, nous vous recommandons d’activer la commutation automatique sur “Frame Adapt HDR” dans “Signal d'entrée”"“Sélection automatique du mode d'image”"“HDR10”. (“Sélection automatique du mode d'image”P. 59)

La configuration de “Theater Optimizer” sur “Marche” permet de configurer automatiquement “Niveau HDR” en fonction de la taille de l’écran et de l’état du projecteur. ( “Theater Optimizer”P. 56)

Ajuster/RéglerRéglage Mappage de Teintes Automatique

Appuyez sur le bouton [MENU] pour afficher le menu, et réglez “Type de contenu” sur “Auto” ou “HDR10” dans le menu “Qualité Image”.

Configurez “Modes” sur “HDR10” ou “User 4 sur User 6” dans le menu “Qualité Image”.

Vous pouvez également appuyer sur le bouton [PICTURE MODE] et utiliser les touches ↑↓ pour configurer un réglage. (P. 28)

Entrez le contenu HDR10 lorsque “Type de contenu” est configuré sur “Auto”.

Appuyez sur “Mappage tonal” dans le menu “Qualité Image” pour afficher le menu Mappage tonal, puis configurez “Mappage tonal” sur “HDR(Auto)”. Vous pouvez aussi configurer “Mappage tonal” sur “Perso 1 sur Perso 3”, puis configurer “Réglage de Base” sur “HDR(Auto)”.

Configurer sur “MPC Niveau” dans le menu “Qualité Image”.

• Ceci peut ne pas s’afficher en fonction des réglages. Veuillez vous reporter à “MPC Niveau”P. 57 pour plus de détails. REMARQUE Lorsque est “Réglage de Base” configuré sur “HDR(Auto)” lorsque “Mappage tonal” est configuré sur “HDR(Auto)” ou lorsque “Mappage tonal” configuré de “Perso 1 en Perso 3”, “Teinte des Images”“Niveau Sombre”“Niveau Lum.” peut aussi être réglé, mais les modifications ne seront pas enregistrées. Pour régler avec précision les paramètres, configurez “Mappage tonal” sur “HDR(PQ)” et réglez manuellement. Æ “Exécution Mappage tonal manuelle” (P. 45)

Ajuster/RéglerExécution Mappage tonal manuelle Gamma “HDR(PQ)” est la courbe PQ adoptée par HDR10. Des ajustements précis peuvent être effectués en fonction de la taille de l’écran et de l’environnement bien que les paramètres par défaut pour la visualisation avec le projecteur ont été ajustés pour autoriser un angle de vue optimal. Réglages par défaut lors de la visualisation de contenu HDR de ce projecteur Modes : HDR10 Mappage tonal

HDR(PQ) Taille estimée de l’écran : 90 à 120 pouces (gain d’écran 1,0) Estimation MaxCLL/ MaxFALL : MaxCLL 1000 nits, MaxFALL 400 nits Méthode d’ajustement de ton de l’image

Teinte des Images Lorsque le ton de l’image est réglé sur “-” (La totalité de l’écran s’assombrit.)

taille de l’écran est plus petite qu’estimée

La valeur MaxFALL/MaxCLL est supérieure à la valeur estimée (P. 71)

L’écran devient plus lumineux au cours de la durée d’affichage Lorsque le ton de l’image est réglé sur “+” (La totalité de l’écran devient plus lumineuse.)

La taille de l’écran est plus grande qu’estimée

La valeur MaxFALL/MaxCLL est inférieure à la valeur estimée ( P. 71

L’écran devient plus sombre au cours de la durée d’affichage Méthode de réglage de zone lumineuse/sombre

Niveau Sombre (―) Pour améliorer le contraste (+) Pour que les informations de la zone sombre soient plus visibles

Niveau Lum. (―) Pour améliorer la gradation des zones en surbrillance (+) Pour améliorer le contraste

Ajuster/RéglerPour les utilisateurs cherchant à obtenir une courbe gamma qui est plus fidèle à la courbe PQ originale Nos projecteurs ont été réglés pour afficher les images du projecteur sur l’écran de la meilleure qualité possible avec le réglage par défaut sur la base de la courbe PQ d’origine. Pour ceux qui souhaitent obtenir des résultats plus fidèles à la courbe PQ d’origine, veuillez ajuster manuellement en vous référant aux valeurs ci-dessous. Lorsque le point de découpage est de 400 nits Teinte des Images +5 Niveau Sombre 0 Niveau Lum. +7 Lorsque le point de découpage est de 1000 nits Teinte des Images -7 Niveau Sombre 0 Niveau Lum. +7 Lorsque le point de découpage est de 2000 nits Teinte des Images -9 Niveau Sombre 0 Niveau Lum. +7 Lorsque le point de découpage est de 4000 nits Teinte des Images -13 Niveau Sombre 0 Niveau Lum. +7

• Ce produit est conçu pour l’usage domestique et nous ne fournissons aucune garantie pour un usage commercial tel que pour du travail de mastering. Réduire la rémanence des images à mouvements rapides (Contrôle de Mouvement) Faible Latence Pour changer le réglage de latence basse. Il est recommandé de régler sur “Marche” pour du contenu nécessitant un temps de latence faible tel que les jeux.

Appuyez sur la touche [MENU] pour afficher le menu et sélectionnez “Qualité Image”"“Contrôle de Mouvement”"“Faible Latence” Réglage Description Arrêt N’effectue pas le réglage latence basse. Marche Effectue le réglage de latence basse.

• “Clear Motion Drive” ne peut pas être réglé lorsque “Faible Latence” est réglé sur “Marche”.

• Même lorsque “Faible Latence” est réglé sur “Marche”, la valeur de retard ne sera pas zéro.

Ajuster/RéglerClear Motion Drive (C.M.D.) L’interpolation optimale en fonction du contenu est rendue possible avec la nouvelle technique d’interpolation d’image haute définition. Pour certaines scènes, l’interpolation peut provoquer des distorsions dans l’image. Dans ce cas, réglez sur “Arrêt”. Création d’ima

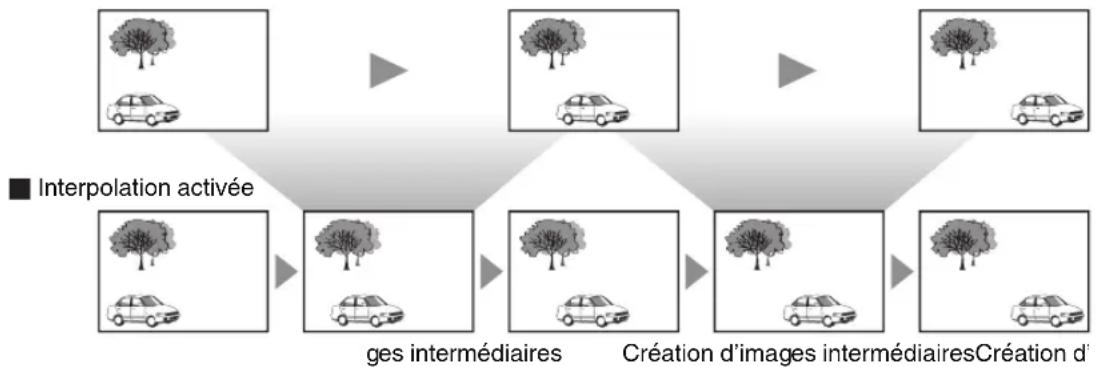

es intermédiairesCréation d’ima

es intermédiairesInterpolation activéeImage d’origine

Appuyez sur la touche [C.M.D.], utilisez les touches [JK] pour sélectionner un réglage, puis appuyez sur [OK]

Vous pouvez également effectuer le réglage en appuyant sur la touche [MENU] pour afficher le menu puis en sélectionnant “Qualité Image”"“Contrôle de Mouvement”"“Clear Motion Drive”. Réglage Description Arrêt L’interpolation n’est pas effectuée. Bas Adoucit la qualité d’image. Haut La qualité d’image devient plus douce que dans le cas du réglage “Bas”. NTSC/24p Images vidéo 60i/60p telles que celles provenant d’émissions TV ou de DVD. Convient pour les sources d’images 24 trames d’origine.

Ne fonctionne pas pour les images vidéo 24p.

• C.M.D. est l’abréviation de Clear Motion Drive.

• Cet élément ne peut pas être réglé lorsque “Faible Latence” est réglé sur “Marche”. Amélioration Mvt Une qualité d’image optimale avec réduction du flou de l’image est rendue possible en améliorant la réactivité de l’appareil à cristaux liquides. Si le contour de l’image ne paraît pas naturel, régler cet élément sur “Arrêt”.

Appuyez sur la touche [MENU] pour afficher le menu et sélectionnez “Qualité Image”"“Contrôle de Mouvement”"“Amélioration Mvt” Réglage Description Arrêt N’effectue pas de correction. Bas Réduit le flou de l’image. Haut Réduit encore plus le flou de l’image que “Bas”.

Ajuster/RéglerRéglages et paramètres dans le menu Appuyer sur le bouton [MENU] affiche le menu. Appuyez sur les touches [JKH I] pour sélectionner un élément, appuyez ensuite sur le bouton [OK] pour confirmer la sélection. Liste des éléments de menu Qualité Image IType de contenu ............................................................................................................................................... P.

Ajuster/RéglerQualité Image Type de contenu Change les modes image disponibles en fonction du type de contenu à afficher. Æ “Régler le mode d’image” (P. 28) Modes Vous pouvez régler la qualité d’image en fonction du type d’image vidéo que vous visionnez. Æ “Régler le mode d’image” (P. 28) Plus de réglages Modifie le réglage “Modes” préconfiguré. Puissance Lampe Change la luminosité de la lampe. Réglage Description Bas Luminosité (faible) Haut Luminosité (haute)

Le réglage d’usine varie selon le “Modes”.

L’utilisation continue sur le réglage “Haut” peut avoir pour effet d’affaiblir la lampe plus vite. Ouverture JVC a mis au point un algorithme d’analyse de l’image, ce qui permet d’analyser l’état de l’image vidéo en temps réel, et permet de contrôler l’ouverture du diaphragme de façon dynamique selon les informations de l’image. Cette technologie permet aux utilisateurs de profiter des images vidéo avec un meilleur contraste. Réglage Description Auto 1 Met l’accent sur la gradation. Auto 2 Le contraste de l’image est amélioré. Manuel N’effectue pas de contrôle dynamique. Sélectionnez ce réglage pour effectuer le réglage manuellement. *1 Le réglage manuel est désactivé dans les réglages “Auto 1” et “Auto 2”. Pour effectuer le réglage manuellement, sélectionnez “Manuel”. *2 Lorsque le réglage est modifié sur Auto après avoir effectué le réglage manuel, la valeur réglée manuellement sera utilisée en tant que valeur d’ouverture pour le mode Auto.

Ajuster/RéglerContraste Pour régler la différence de luminosité afin de produire une image contrastée.

Plage de réglage : de -50 (peu de différence de luminosité) à +50 (grande différence de luminosité) Luminosité Pour régler la luminosité de l’image vidéo.

Plage de réglage : de -50 (plus sombre) à +50 (plus lumineux) Couleur Pour régler la densité de la couleur de l’image vidéo.

Plage de réglage : de -50 (plus clair) à +50 (plus profond) Teinte Pour régler la teinte de l’image vidéo.

Plage de réglage : de -50 (rougeâtre) à +50 (verdâtre) Editer le Nom d’utilisateur Vous pouvez éditer les noms de “User 1” à “User 6” dans le mode image.

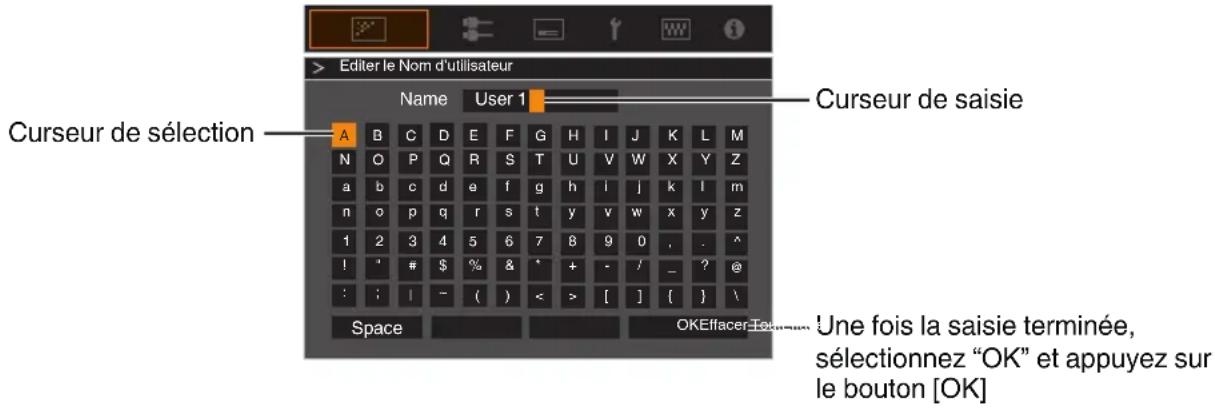

Les caractères utilisables comprennent des caractères alphabétiques (majuscules ou minuscules), des caractères numériques, des symboles et des caractères d’espacement (espace). (Cependant, le caractère d’espacement (espace) ne peut pas être utilisé pour le premier caractère et le dernier caractère.)

Ne saisissez pas plus de 10 caractères. User 1

Name Une fois la saisie terminée, sélectionnez “OK” et appuyez sur le bouton [OK] Curseur de sélection Curseur de saisie OKEffacer ToutEffacerEditer le Nom d’utilisateurSpace

Ajuster/RéglerProfil Couleur Configure les “Profil Couleur” (informations sur l’espace couleur) en fonction du “Modes” préconfiguré. Il est également utilisé pour affiner les réglages “Profil Couleur” préconfigurés. Æ “Régler le profil couleur” (P. 30)

Les réglages “Profil Couleur” disponibles varient selon “Modes”. Réglage Couleur Chacune des couleurs est réglable en fonction des préférences de l’utilisateur. Æ “Ajuster la couleur préférée (Réglage Couleur)” (P. 33) Temp. Couleur Configure “Temp. Couleur” selon le “Modes” préconfiguré. Il est également utilisé pour affiner les réglages “Temp. Couleur” préconfigurés.

Les réglages “Temp. Couleur” disponibles pour la configuration varient en fonction de “Modes”. *1 Lorsque “Modes” est réglé sur “THX”, le réglage est établi sur “6500K”. *2 Lorsque “Profil Couleur” est configuré sur “Arrêt(Large)/Arrêt(Normal)”

, le réglage est fixé sur “Forte Lum.”. “Temp. Couleur” Temp. Couleur Description Xénon 1

Température de couleur reproduisant les caractéristiques de la lampe au xénon utilisée dans les cinémas.

Xénon 1 : Une couleur de source lumineuse émise par un projecteur de cinéma

Xénon 2 : Une couleur de source lumineuse émise par un projecteur utilisé pour le cinéma numérique Xénon 2

5500K Augmenter la valeur accentue le ton de bleu de l’image vidéo, alors que diminuer la valeur accentue le ton de rouge. 6500K 7500K 9300K Forte Lum. Température de couleur privilégiant la luminosité. Perso 1 à Perso 2 La température de couleur des images vidéo peut être réglée manuellement et peut être sauvegardée comme un des trois réglages personnalisés. HDR10 Température de couleur appropriée pour la lecture du contenu HDR10. Le réglage par défaut est 6500K. HLG Température de couleur appropriée pour la lecture du contenu HLG. Le réglage par défaut est 6500K.

Ajuster/RéglerListe des “Temp. Couleur” sélectionnable selon le “Modes” Modes Temp. Couleur Film

Ajuster/RéglerModes Temp. Couleur User 4 à User 6 5500K 6500K 7500K 9300K Forte Lum. HDR10 HLG Perso 1 à Perso 2 Réglage de Base Configure la température de couleur en fonction des “Gain Rouge”/“Gain Vert”/“Gain Bleu”/“Offset Rouge”/“Offset Vert”/“Offset Bleu” réglés lorsque “Temp. Couleur” est configuré sur “HDR10”“HLG”“Perso 1”“Perso 2”.

Les réglages “Réglage de Base” disponibles pour la configuration varient en fonction de “Modes”. Gain Rouge / Gain Vert / Gain Bleu Règle chaque couleur dans les zones claires de l’image vidéo.

Plage de réglage : de -255 (réduit le ton de rouge/vert/bleu) à 0 (aucun réglage) Offset Rouge / Offset Vert / Offset Bleu Règle chaque couleur dans les zones sombres de l’image vidéo.

Plage de réglage : de -50 (réduit le ton de rouge/vert/bleu) à 0 (aucun réglage) à +50 (accentue le ton de rouge/vert/bleu) Liste des “Réglage de Base” sélectionnable selon le “Modes” Modes Réglage de Base Film

Ajuster/RéglerTraitement HDR Cette fonction permet de configurer la méthode d’analyse du contenu à l’aide de “Mappage tonal” lorsque “Modes” est configuré sur “Frame Adapt HDR”. *1 Ceci n’est pas disponible et n’apparaît pas dans le menu lorsque “Type de contenu” est configuré sur “SDR”. *2 Lorsque “Modes” est configuré de “HDR10”“Pana_PQ”“HLG”“User 4 en User 6”, “Traitement HDR” est fixé sur “Statique”. Réglage Description Image Ajuste automatiquement le mappage tonal HDR après avoir analysé la luminosité maximale de chaque image. Scène Ajuste automatiquement le mappage tonal HDR après avoir analysé la luminosité maximale de chaque scène. Statique Configure en fonction des informations de mastering (MaxCLL/FALL) du contenu et n’effectue aucun ajustement dynamique. Gamma/Mappage tonal Cet élément ajuste “Gamma/Mappage tonal” selon le “Modes” préconfiguré (valeur de sortie de la vidéo projetée par rapport à l’entrée du signal vidéo). Il est également utilisé pour ajuster le réglage “Gamma/Mappage tonal” préconfiguré. Æ “Régler la valeur de sortie de l’image projetée (Gamma/Mappage tonal)” (P. 38)

Les réglages “Gamma/Mappage tonal” disponibles varient selon le “Modes”.

• Lorsque “Modes” est configuré sur “Frame Adapt HDR”, “Gamma/Mappage tonal” est fixé sur “HDR(Auto)” et les réglages détaillés ne peuvent pas être configurés. Réglage de Base Pour régler la gamme de base pour l’ajustement de “Teinte des Images”, “Niveau Sombre” et “Niveau Lum.” lorsque l’un des réglages “Perso 1” à “Perso 3” est sélectionné dans Gamma/Mappage tonal. Æ “Réglage fin de Gamma/Mappage tonal dans les réglages préférés” (P. 41) Teinte des Images Ajuste automatiquement la luminosité globale pour un résultat bien équilibré sans compromettre la gradation de l’image. Æ “Réglage fin de Gamma/Mappage tonal dans les réglages préférés” (P. 41) Æ “Exécution Mappage tonal manuelle” (P. 45) Niveau Sombre / Niveau Lum. Vous pouvez ajuster la qualité d’image afin de produire un contraste marqué avec la luminosité. Æ “Réglage fin de Gamma/Mappage tonal dans les réglages préférés” (P. 41) Æ “Exécution Mappage tonal manuelle” (P. 45)

Ajuster/RéglerTheater Optimizer Cette fonction configure automatiquement le niveau de luminosité général pendant le mappage tonal en fonction de la taille de l’écran et de l’état du projecteur. Configurer “Taille de l’écran”“Gain de l’écran” dans le menu “Installation”

“Réglage de l'écran”. *1 Cette option n’apparaît pas dans le menu lorsque “Type de contenu” est configuré sur “SDR”. *2 Ceci ne peut être configuré que lorsque “Modes” est configuré sur “Frame Adapt HDR”. Theater Optimizer Permet de configurer s’il faut activer la configuration automatique. Réglage Description Arrêt Règle le niveau de luminosité manuellement. (“Niveau HDR”P. 56) Marche Calcule la luminosité de l’écran en fonction des réglages du projecteur et effectue le mappage tonal en fonction des résultats. Optimiser le niveau Règle la luminosité de l’image vidéo automatiquement réglée à un niveau préféré.

Valeurs de réglage : Bas, Milieu et Haut REMARQUE Configurer “Taille de l’écran”“Gain de l’écran” dans le menu “Réglage de l'écran”. Le “Réglage de l'écran” peut être affiché en appuyant sur “Réglage de l'écran”. ATTENTION Appuyer sur “Enregistrer” dans le menu “Theater Optimizer” permet d’appliquer automatiquement les réglages “Taille de l’écran” “Gain de l’écran” et l’état du projecteur dans les réglages automatiques de “Theater Optimizer”. Si “Enregistrer” n’est pas sélectionné dans le menu “Theater Optimizer”, les réglages sont appliqués après le prochain redémarrage de l’appareil ou le changement de “Mode d'installation”. Niveau HDR Cette fonction permet de régler la luminosité globale pendant le mappage tonal. *1 Cette option n’apparaît pas dans le menu lorsque “Type de contenu” est configuré sur “SDR”. *2 Ceci ne peut être configuré que lorsque “Modes” est configuré sur “Frame Adapt HDR”. *3 Cet élément n’est pas disponible lorsque “Theater Optimizer” est réglé sur “Marche”. *4 Plus le niveau de nit de l’image est élevé, plus l’Niveau HDR sera faible. Réglage Description Auto Ajuste automatiquement la luminosité à un niveau approprié en fonction des informations de mastering (MaxCLL/FALL) du contenu. -2 S’affiche dans un mappage tonal avec 600 nits comme point d’écrêtage. -1 S’affiche dans un mappage tonal avec 400 nits comme point d’écrêtage. 0 S’affiche dans un mappage tonal avec 300 nits comme point d’écrêtage. 1 S’affiche dans un mappage tonal avec 200 nits comme point d’écrêtage. 2 S’affiche dans un mappage tonal avec 150 nits comme point d’écrêtage.

Ajuster/RéglerMPC Niveau Permet de configurer la luminosité de base lors de l’utilisation de la fonction Mappage de Teintes Automatique.

La fonction Mappage de Teintes Automatique est configurée sur la base d’un écran de 100 pouces avec un gain de 1,0 dans l’obscurité la plus complète.

Ajustez-le dans le sens positif s’il n’y a pas assez de lumière dans l’environnement de visionnement, et dans le sens négatif si l’éclairage est trop lumineux. *1 Cette option n’apparaît pas dans le menu lorsque “Type de contenu” est configuré sur “SDR”. *2 Cette option n’apparaît pas dans le menu lorsque “Modes” est configuré sur “Frame Adapt HDR”. *3 Lorsque “Modes” est configuré sur “Pana_PQ”“HLG”, “MPC Niveau” est fixé sur “0”. *4 Lorsque “Modes” est configuré de “HDR10”“User 4 en User 6”, cette option est activée uniquement lorsque “Réglage de Base” est configuré sur “HDR(Auto)” avec “Mappage tonal” configuré sur “HDR(Auto)” ou “Perso 1 configuré sur Perso 3”. Dans tous les autres réglages, “MPC Niveau” est fixé sur “0”.

Plage de réglage : De -5 à 5 MPC/e-shift

Vous pouvez profiter d’images, expressives et naturelles, avec une plus grande sensation de profondeur. Æ “MPC (Multiple Pixel Control)” (P. 37) 8K e-shift

Permet de commuter la résolution de l’affichage.

Valeurs de réglage : Marche (8K), Arrêt (4K) Mode Graphique Change le réglage MPC. Il est recommandé de configurer ce point sur “Standard” tel que lors de l’affichage de contenu Blu-ray normal, et sur “Haute résolution” tels que lors de l’affichage de contenu à résolution 4K.

Valeurs de réglage : Standard et Haute résolution Netteté Accentuée Pour ajuster les zones à haute fréquence. Augmenter la valeur augmente la définition pour une qualité d’image plus nette.

Plage de réglage : De 0 à 10 Image Lissée Pour ajuster les zones à basse fréquence. Augmenter la valeur améliore l’arrière-plan de l’image pour un effet plus doux.

Plage de réglage : De 0 à 10

Empêche le bruit de devenir trop prononcé.

Plage de réglage : de 0 (faible) à 10 (fort) Contrôle de Mouvement Pour réduire les images rémanentes qui apparaissent dans les scènes à mouvements rapides. Æ “Réduire la rémanence des images à mouvements rapides (Contrôle de Mouvement)” (P. 46)

Ajuster/RéglerSignal d'entrée Niveau d'entrée Pour régler la plage dynamique (gradation) de l’entrée vidéo. Si l’image ne s’affiche pas correctement même après avoir sélectionné “Auto”, sélectionnez une configuration appropriée.

Si la plage dynamique n’est pas appropriée, les zone claires deviennent surexposées, et les zones sombres deviennent sous-exposées. Réglage Description Auto Règle automatiquement le niveau du signal d’entrée. 16-235(Vidéo) Sélectionnez ce réglage si vous traitez des signaux vidéo (plage dynamique : 16 - 235). 0-255(PC) Sélectionnez ce réglage si vous traitez des signaux PC (plage dynamique : 0 - 255). 16-255(S.Blanc) Sélectionnez ce réglage lors de la saisie des signaux d’un appareil Super White- compatible (plage dynamique : 16 - 255). Espace Couleur Pour régler l’espace colorimétrique du signal d’entrée. Si l’image ne s’affiche pas correctement même après avoir sélectionné “Auto”, sélectionnez une configuration appropriée. Réglage Description Auto Détecte automatiquement “YCbCr444”, “YCbCr422” et “RGB”. YCbCr444 Sélectionnez ce réglage lors de l’entrée des signaux vidéo YCbCr (4:4:4). YCbCr422 Sélectionnez ce réglage lors de l’entrée des signaux vidéo YCbCr (4:2:2). RGB Sélectionnez ce réglage pour le traitement de signaux vidéo RGB. Paramétrage 3D Pour paramétrer les films 3D pour le visionnage. Æ “Visionner des films 3D” (P. 26)

Ajuster/RéglerSélection automatique du mode d'image Pour configurer “Modes” lorsque le type de vidéo change automatiquement lorsque “Type de contenu” est configuré sur “Auto”. SDR(2D)/SDR(3D) Permet de configurer “Modes” pour une commutation automatique lors de l’entrée du signal SDR (2D) ou SDR (3D). Réglage Description Dernier réglage Passe au “Modes” configuré en dernier lors de la visualisation de contenu SDR (2D) ou SDR (3D). Naturel Commute le “Modes” automatiquement sur “Naturel”. Cinéma Commute le “Modes” automatiquement sur “Cinéma”. Film k l Commute le “Modes” automatiquement sur “Film”. THX k Commute le “Modes” automatiquement sur “THX”. User 1 à User 3 Commute le “Modes” automatiquement de “User 1” en “User 3”. HDR10 Permet de configurer le “Modes” pour une commutation automatique lors de l’entrée du signal HDR10. Réglage Description Dernier réglage Commute sur le “Modes” qui a été configuré en dernier lors de la visualisation de contenu HDR10. Frame Adapt HDR Commute le “Modes” automatiquement sur “Frame Adapt HDR”. HDR10 Commute le “Modes” automatiquement sur “HDR10”. Pana_PQ Commute le “Modes” automatiquement sur “Pana_PQ”. User 4 à User 6 Commute le “Modes” automatiquement de “User 4” en “User 6”. HLG Permet de configurer le “Modes” pour une commutation automatique lors de l’entrée du signal HLG. Réglage Description Dernier réglage Commute sur le “Modes” qui a été configuré en dernier lors de la visualisation de contenu HLG. HLG Commute le “Modes” automatiquement sur “HLG”. User 4 à User 6 Commute le “Modes” automatiquement de “User 4” en “User 6”. HDMI 2 EDID Pour changer le mode EDID du terminal [HDMI 2]. Réglé pour “A” en conditions normales. Les images avec une résolution 1920x1080 ou inférieure ou en 3D peuvent ne pas s’afficher lorsque certains anciens appareils sont utilisés. Dans ce cas, connectez-vous au terminal [HDMI 2] et réglez “HDMI 2 EDID” sur “B”.

• EDID (Données d’identification d’affichage étendues) fait référence aux informations, telles que les résolutions prises en charge, échangées entre les appareils.

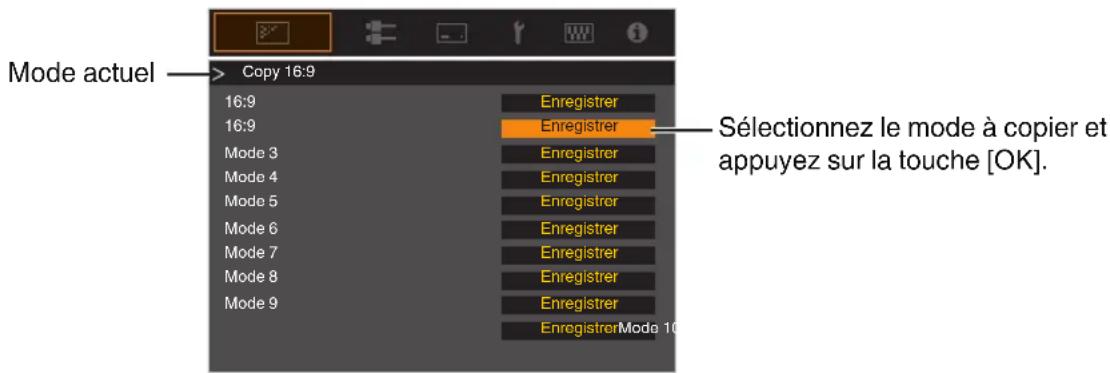

Ajuster/RéglerInstallation Mode d'installation Traite collectivement les valeurs de réglage de “Contrôle Objectif”, “Décalage Pixels”, “Masque”, “Anamorphique”, “Réglage de l'écran”, “Type d'installation”, “Trapèze” et “Format”.

• La position de l’objectif peut être déplacée légèrement par rapport à la position que vous avez enregistrée. Mode Sélection Pour sélectionner le groupe pour sauvegarder et récupérer les valeurs de réglage.

Valeurs de réglage : Mode 1 à Mode 10

• Le nom de la valeur de réglage peut être modifié à l’aide de “Modifier Nom”. Modifier Nom Pour éditer le nom du mode d’installation.

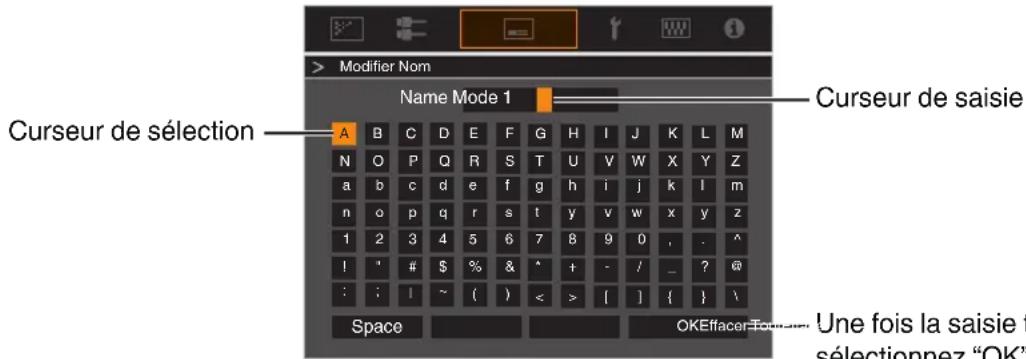

Les caractères utilisables comprennent des caractères alphabétiques (majuscules ou minuscules), des caractères numériques, des symboles et des caractères d’espacement (espace). (Cependant, le caractère d’espacement (espace) ne peut pas être utilisé pour le premier caractère et le dernier caractère.)

Ne saisissez pas plus de 10 caractères.

Name Mode 1 Une fois la saisie terminée, sélectionnez “OK” et appuyez sur le bouton [OK] Curseur de sélection Curseur de saisie OKEffacer ToutEffacerSpaceModifier Nom Mode Copie Pour copier les valeurs de réglage gérés par le Mode d’Installation actuel sur un autre mode. Copy 16:9 16:9 16:9 Sélectionnez le mode à copier et appuyez sur la touche [OK]. Mode actuel EnregistrerEnregistrerEnregistrerEnregistrerEnregistrerEnregistrerEnregistrerEnregistrerEnregistrerEnregistrerMode 10Mode 9Mode 8Mode 7Mode 6Mode 5Mode 4Mode 3

Ajuster/RéglerContrôle Objectif Mise au Point / Zoom / Décalage Pour ajuster l’objectif en fonction de la position de projection Æ “Régler l’objectif en fonction de la position du projecteur” (P. 24) Mire de Test Pour définir si vous souhaitez afficher la mire d’ajustement de l’objectif. Réglage Description Arrêt Affiche les signaux externes, et n’affiche pas la mire d’ajustement de l’objectif. Marche Affiche la mire d’ajustement de l’objectif. Verrouillage Pour régler si vous voulez verrouiller ou déverrouiller l’objectif. Régler sur “Marche” pour verrouiller l’objectif vous permet de préserver l’état de réglage de l’objectif. Réglage Description Arrêt Ne verrouille pas l’objectif. Marche Verrouille l’objectif pour empêcher toute opération erronée sur les ajustements.

Même en mode “Marche”, l'objectif sera dans le mode sélectionné dans “Mode d'installation”. Centrage écran Ramène la position de l’objectif au centre réglé en usine.

Ajuster/RéglerDécalage Pixels Pour corriger le décalage de phase entre chaque couleur RVB en ajustant le pixel. Régler Pour régler la fonction d’ajustement sur Marche ou Arrêt. Ajuster la Zone Réglage Description Tout Ajuste l’image entière. Zone Permet un réglage précis de chaque zone en divisant équitablement l’écran en 10 zones verticales et horizontales. Ajuster la Couleur Pour sélectionner la couleur à ajuster (“Rouge” ou “Bleu”). Ajuster Mire Réglage Description Arrêt Affiche les signaux externes sans afficher la mire de test pour le décalage. Marche Affiche la mire de test pour le décalage. Ajuster la Couleur de la Mire Pour régler la couleur de la mire d’ajustement affichée pendant l’ajustement sur “Blanc” ou “Jaune / Cyan”. Réglage (Pixels) Lorsque “Ajuster la Zone” est réglé sur “Tout”, l’ajustement peut être effectué en se déplaçant par unités de un pixel sur l’écran de la couleur sélectionnée dans “Ajuster la Couleur”. Æ “Réglage total (Pixels) Procédure opératoire” (P.

Ce réglage ne peut être effectué lorsque “Ajuster la Zone” est réglée sur “Zone”. Réglage Description H (Horizontal) Plage de réglage : de -2 (déplace le rouge/bleu vers la gauche) à +2 (déplace le rouge/bleu vers la droite) V (Vertical) Plage de réglage : de -2 (déplace le rouge/bleu vers le bas) à +2 (déplace le rouge/ bleu vers le haut) Réglage (Fin) Lorsque “Ajuster la Zone” est réglé sur “Tout”, l’ajustement peut être effectué en se déplaçant par unités de 1/8 de pixel sur l’écran de la couleur sélectionnée dans “Ajuster la Couleur”. Æ “Réglage total (Fin) Procédure opératoire” (P. 64) Lorsque “Ajuster la Zone” est réglé sur “Zone”, l’écran est divisé équitablement en 10 zones verticales et horizontales, et le réglage précis de chaque zone est possible. Æ “Zone Réglage Procédure opératoire” (P. 65) Réglage Description H (Horizontal) Plage de réglage : de -31 (déplace le rouge/bleu vers la gauche) à +31 (déplace le rouge/bleu vers la droite) V (Vertical) Plage de réglage : de -31 (déplace le rouge/bleu vers le bas) à +31 (déplace le rouge/bleu vers le haut) R.A.Z. Restaure tous les paramètres d’ajustement des pixels aux valeurs d’usine.

Ajuster/RéglerRéglage total (Pixels) Procédure opératoire Pour effectuer des réglages généraux pour une légère aberration chromatique dans le sens horizontal/vertical des images vidéo.

Sélectionnez “Ajuster la Couleur” et “Ajuster la Couleur de la Mire”

Sélectionnez “Réglage (Pixels)” et appuyez sur le bouton [OK]

Le mode de réglage est activé, et la mire d’ajustement sélectionnée et la fenêtre d’adaptation (pixel) sont affichées. Adj.AreaPat.Col.Pixel/FineAdj.Col.H 0V 0RougeDécalage PixelsRetourRéglage total (Pixels) BACK ADVANCED MENU

GAMMASETTINGSC.M.D.PICTURE

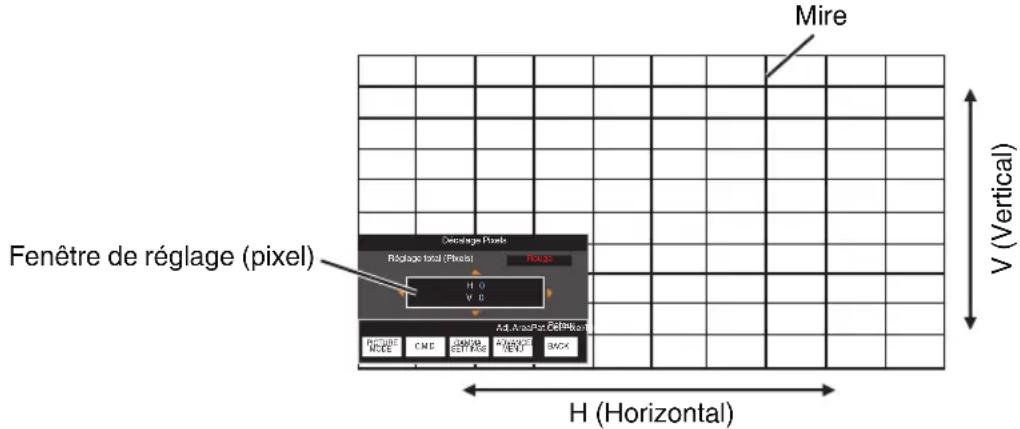

MODE V (Vertical) H (Horizontal) Fenêtre de réglage (pixel) Mire

Utilisez les touches [JKH I] pour déplacer et régler les pixels horizontaux et verticaux de toute la zone

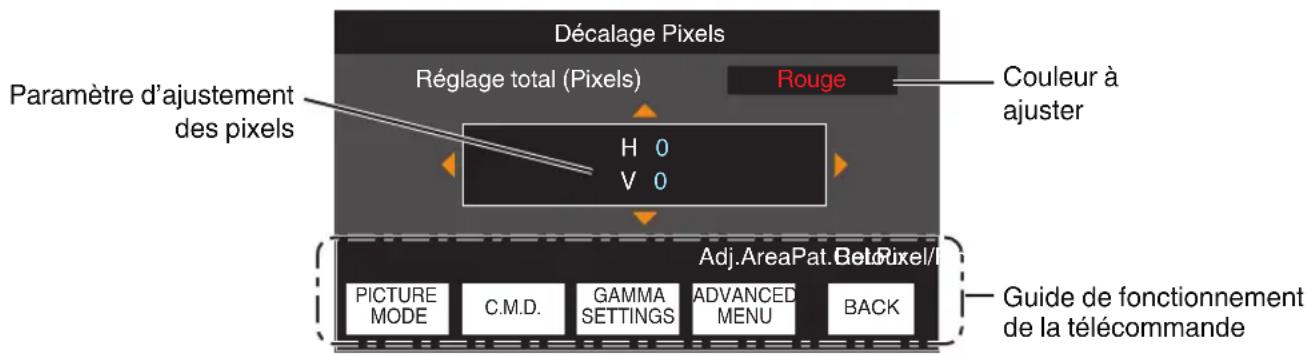

Le paramètre de réglage apparaît au centre de la fenêtre de réglage (Pixel). Adj.AreaPat.Col.Pixel/FineAdj.Col.H 0V 0RougeDécalage PixelsRetourRéglage total (Pixels) BACK ADVANCED MENU

GAMMASETTINGSC.M.D.PICTURE

MODE Guide de fonctionnement de la télécommande Couleur à ajuster Paramètre d’ajustement des pixels

Une fois le réglage terminé, appuyez sur le bouton [BACK] deux fois pour quitter le mode de réglage Guide de fonctionnement de la télécommande Nom du bouton Fonction Description de l’opération [PICTURE MODE] Adj.Col. Change “Ajuster la Couleur”. [C.M.D.] Pixel/Fine Bascule entre “Réglage (Pixels)” et “Réglage (Fin)”.

Passe à “Réglage (Pixels)” lorsque “Ajuster la Zone” est réglé sur “Zone”. [GAMMA SETTINGS] Pat.Col. Change “Ajuster la Couleur de la Mire”. [ADVANCED MENU] Adj.Area Change “Ajuster la Zone”.

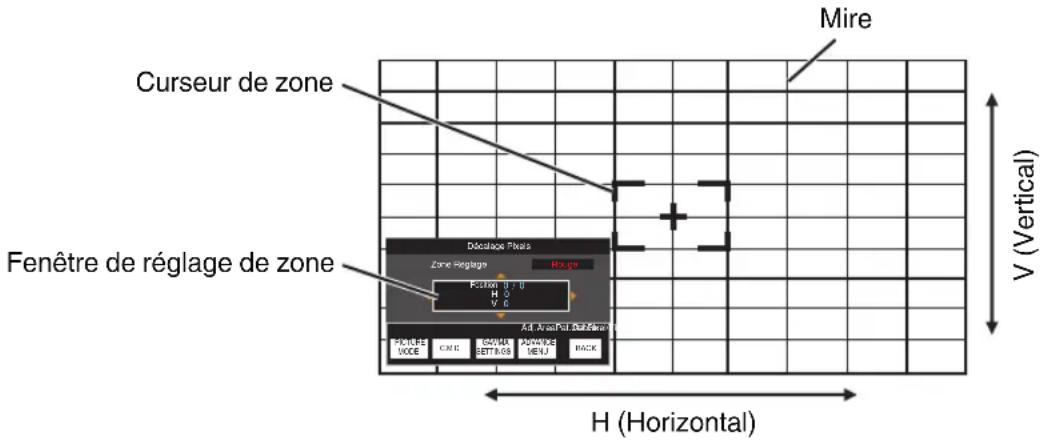

Un curseur de zone apparaît sur la mire lorsque le réglage “Zone” est sélectionné.

Ajuster/RéglerRéglage total (Fin) Procédure opératoire Pour effectuer des réglages généraux sur le décalage de la totalité de l’écran à l’aide de “Réglage (Pixels)”, et en effectuant ensuite des réglages précis.

Sélectionnez “Ajuster la Couleur” et “Ajuster la Couleur de la Mire”

Sélectionnez Réglage (Fin) et appuyez sur le bouton [OK]

Le mode de réglage est activé, et la mire d’ajustement sélectionnée et la fenêtre de la précision sont affichées.

La plage d’ajustement peut être plus petite en fonction des pixels étant ajustés sur la totalité de l’écran. Adj.AreaPat.Col.Pixel/FineAdj.Col.H 0( 0/ 0)V 0( 0/ 0) BACK ADVANCED MENU

GAMMASETTINGSC.M.D.PICTURE

MODE RougeRéglage total (Fin)Décalage PixelsRetour V (Vertical) H (Horizontal) Fenêtre de réglage fin Mire

Utilisez les touches [JKH I] pour déplacer et régler les pixels horizontaux et verticaux de toute la zone

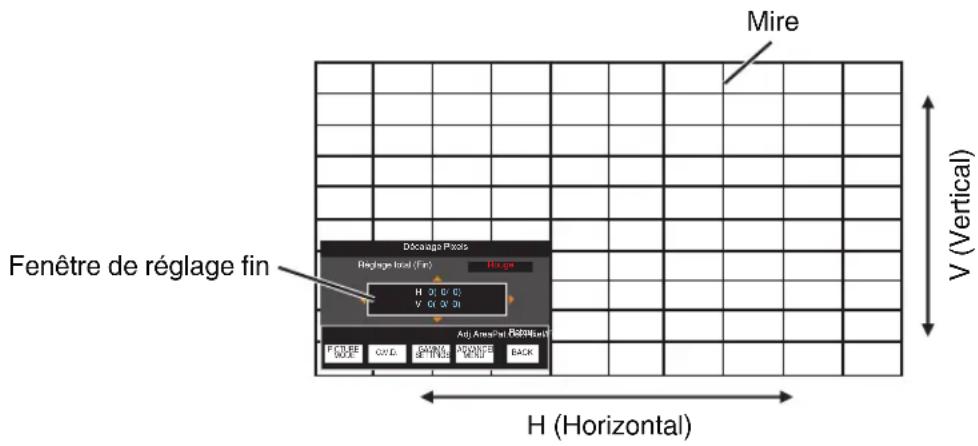

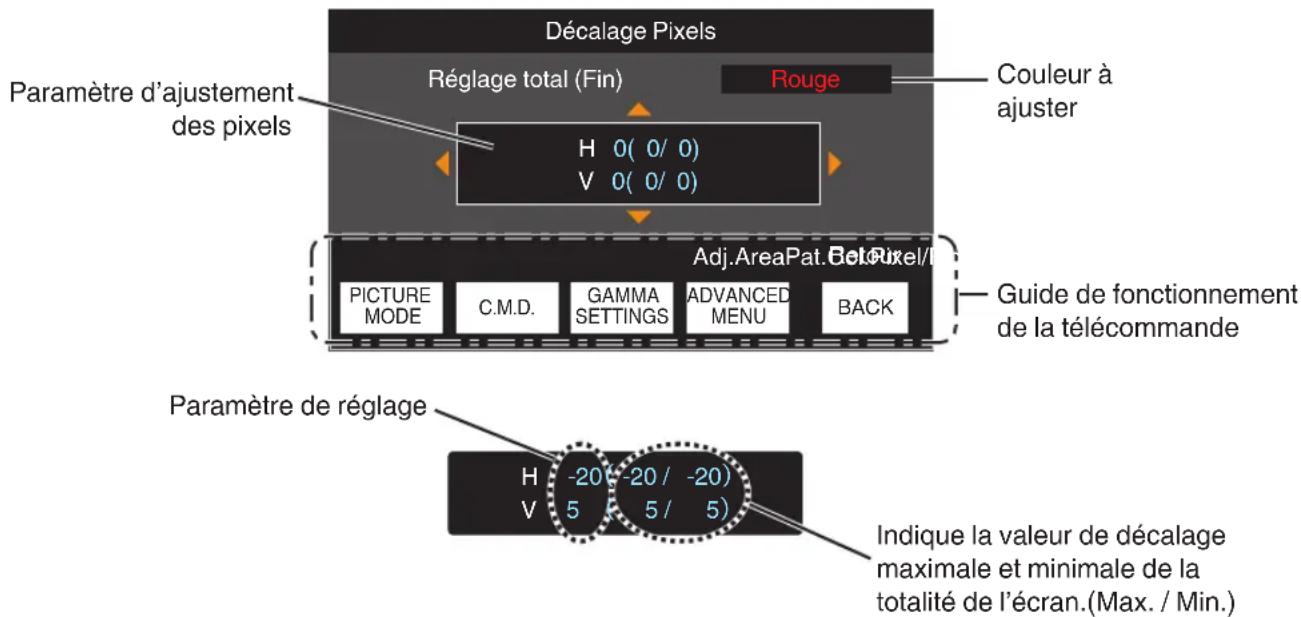

Le paramètre de réglage apparaît au centre de la fenêtre réglage fin. Adj.AreaPat.Col.Pixel/FineAdj.Col.H 0( 0/ 0)V 0( 0/ 0) BACK ADVANCED MENU

GAMMASETTINGSC.M.D.PICTURE

MODE H -20（-20 / -20） V 5 （ 5 / 5）RougeRéglage total (Fin)Décalage Pixels Retour Indique la valeur de décalage maximale et minimale de la totalité de l’écran.(Max. / Min.) Paramètre de réglage Guide de fonctionnement de la télécommande Couleur à ajuster Paramètre d’ajustement des pixels

Une fois le réglage terminé, appuyez sur le bouton [BACK] deux fois pour quitter le mode de réglage REMARQUE

Si le décalage maximal de l’ensemble de l’écran de H (sens horizontal) et de V (sens vertical) sont tous deux de “31”, vous ne pouvez pas sélectionner une valeur plus grande que le réglage affiché même si le paramètre de réglage est plus petit que la valeur maximale.

Si le décalage minimal de l’ensemble de l’écran est de “-31”, vous ne pouvez pas sélectionner une valeur plus petite que le réglage affiché même si le paramètre de réglage est plus grand que la valeur minimale.

Ajuster/RéglerZone Réglage Procédure opératoire Pour régler précisément les décalages sur une partie de l’écran après avoir réglé le décalage de l’ensemble de l’écran au moyen de “Réglage (Pixels)” et de “Réglage (Fin)”.

Pour les réglages partiels, l’écran peut être divisé verticalement et horizontalement en 10 sections.

Sélectionnez “Ajuster la Couleur” et “Ajuster la Couleur de la Mire”

Sélectionnez Réglage (Fin) et appuyez sur le bouton [OK]

Le mode de réglage est activé, et la mire d’ajustement sélectionnée et la fenêtre de réglage de zone sont affichées.

La plage d’ajustement peut être plus petite en fonction des pixels étant ajustés sur la totalité de l’écran. Adj.AreaPat.Col.Pixel/FineAdj.Col.H 0V 0 BACK ADVANCED MENU

GAMMASETTINGSC.M.D.PICTURE

MODE RougeRetour0 / 0PositionZone RéglageDécalage Pixels V (Vertical) H (Horizontal) Fenêtre de réglage de zone Curseur de zone Mire

Appuyez sur les touches [JKH I] pour déplacer le curseur vers le point à ajuster

Appuyez sur le bouton [OK] pour passer au mode de réglage

Utilisez les touches [JKH I] pour déplacer et régler les pixels horizontaux et verticaux de toute la zone

Le paramètre de réglage apparaît au centre de la fenêtre de réglage de zone. Adj.AreaPat.Col.Pixel/FineAdj.Col. H 0 V 0 BACK ADVANCED MENU

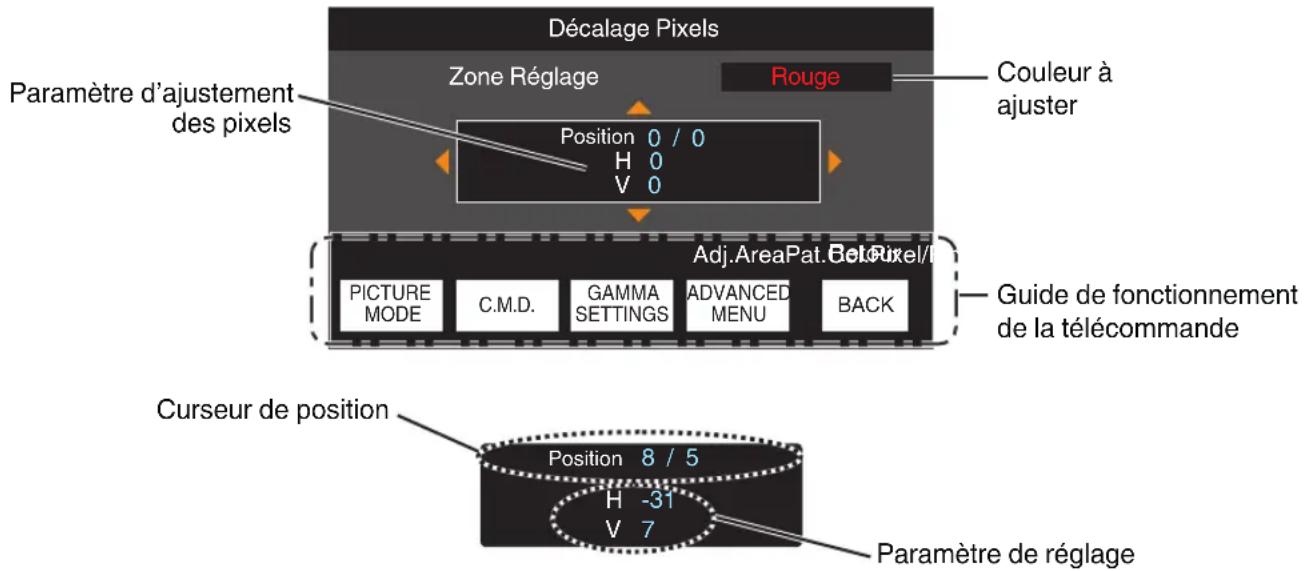

0 / 0 8 / 5 Position Zone Réglage Décalage Pixels Position Paramètre de réglage Curseur de position Guide de fonctionnement de la télécommande Couleur à ajuster Paramètre d’ajustement des pixels

Une fois le réglage terminé, appuyez sur le bouton [BACK] deux fois pour quitter le mode de réglage

Ajuster/RéglerMasque Pour cacher la zone périphérique de l’image au moyen d’un masque (bande noire). Réglage Description Arrêt Non masquée. Marche Masque les plages spécifiées dans “Haut”, “Bas”, “Gauche” et “Droite” par masquage (avec des bandes noire). Masque : bande noire sur toute la

hérie Marche Arrêt “Haut” / “Bas” / “Gauche” / “Droite” Pour spécifier les plages à cacher par masquage (avec des bandes noires).

Plage de réglage : De 0 à 220 Anamorphique Configurez ce paramètre lorsqu’un objectif anamorphoseur est utilisé. Réglage Description Arrêt Projette l’image 2,35:1 sans aucun changement. A Projette l’image 2,35:1 en l’étirant seulement dans le sens vertical en utilisant une largeur de 3840 pixels. B Projette l’image 16:9 en la compressant dans le sens horizontal seulement. C Ce mode est utilisé exclusivement pour l’objectif DCR de Panamorph. Projette l’image en étirant les images vidéo 2,35:1 dans le sens vertical et en les agrandissant dans le sens horizontal jusqu’à la largeur de panneau maximale de 4 096 pixels. Ceci est configuré sur “A” en mode 3D. D C’est un mode utilisé exclusivement pour l’objectif DCR de Panamorph. Projette l’image 16:9 en la comprimant uniquement dans le sens horizontal.

Ajuster/RéglerRéglage de l'écran Type Ecran Corrige la température de couleur en fonction des propriétés de l’écran à utiliser. La sélection du mode de correction optimal permet d’effectuer des corrections pour reproduire des images naturelles avec des couleurs équilibrées.

Cet élément n’est pas disponible lorsque “Profil Couleur” est réglé sur “Arrêt(Large)”“Arrêt(Normal)”k l ou “Arrêt” m. Réglage Description Arrêt N’effectue pas de correction Marche Corrige la température de couleur en fonction des propriétés de l’écran configuré dans “Écran N°”. Écran N° Pour configurer le mode de correction en fonction de l’écran à utiliser.

Cet élément ne peut pas être réglé lorsque “Type Ecran” est réglé sur “Arrêt”.

Pour des informations sur l’écran et le mode de correction correspondant, veuillez consulter notre site Internet. http://www3.jvckenwood.com/english/projector/screen/ REMARQUE

Vous pouvez utiliser le capteur optique en option et le logiciel dédié d’étalonnage du projecteur pour effectuer des REMARQUE

La configuration de “Theater Optimizer” sur “Marche” permet de régler automatiquement le niveau de luminosité durant “Mappage tonal” en fonction de la taille de l’écran et de l’état du projecteur lorsque le mode image est configuré sur “Frame Adapt HDR”.

Le “Theater Optimizer” peut être affiché en sélectionnant “Theater Optimizer”. (Cette option est désactivée lorsque le mode image est configuré sur un mode autre que “Frame Adapt HDR”.) Æ “Theater Optimizer” (P. 56) ATTENTION Les réglages “Taille de l’écran”“Gain de l’écran” seront appliqués aux réglages automatiques de “Theater Optimizer” pendant le prochain redémarrage de l’appareil ou du changement de “Mode d'installation”. Pour appliquer immédiatement les réglages, appuyez sur “Set” dans le menu “Theater Optimizer”.

Ajuster/Régler réglages plus précis. Pour plus d’informations sur le logiciel dédié d’étalonnage du projecteur, veuillez consulter notre site Internet. https://www3.jvckenwood.com/english/download/ Taille de l’écran Permet de configurer la taille de l’écran pour la visualisation lorsque de l’utilisation de “Theater Optimizer”. Gain de l’écran Permet de configurer le gain de l’écran pour la visualisation lors de l’utilisation de “Theater Optimizer”.Type d'installation Pour régler sur “Proj. Avant”, “Plafond (AV)”, “Rétro Proj.” ou “Plafond (AR)” en fonction du type d’installation du projecteur.

“Proj. Avant” ou “Plafond (AV)” est réglé lorsque le projecteur est installé à l’avant par rapport à l’écran.

“Rétro Proj.” ou “Plafond (AR)” est réglé lorsque le projecteur est installé à l’arrière par rapport à l’écran. Trapèze Pour corriger toute distorsion trapézoïdale se produisant lorsque le projecteur est incliné par rapport à l’écran.

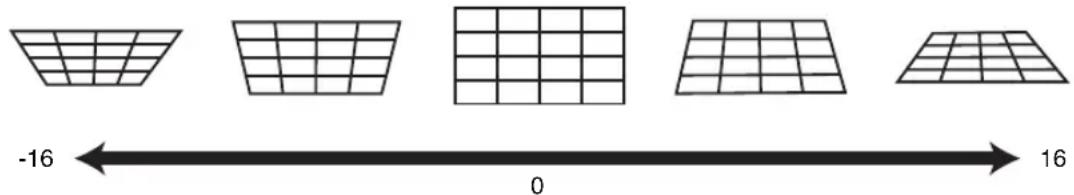

Plage de réglage vertical : De -16 à +16

• L’augmentation de la valeur change légèrement l’aspect.

• La taille de l’image sera réduite lorsque le trapèze est réglé.

Format La taille de l’image projetée peut être ajustée de manière optimale en fonction de la taille de l’écran d’origine (rapport). Æ “Régler la taille de l’image (rapport de format)” (P. 25) Affichage Couleur Fond Pour régler la couleur de l’arrière-plan sur “Bleu” ou “Noir” lorsqu’il n’y a pas d’entrée de signal. Position Menus Pour régler la position d’affichage du menu. Affichage Signal Pour régler l’affichage de l’information entrée sur “Marche” ou “Arrêt”. Réglage Description Arrêt Ne s’affiche pas. Marche Affiche la borne d’entrée pendant 5 secondes lorsque l’entrée est changée.

Ajuster/RéglerLogo Pour régler l’affichage du logo lors du démarrage sur “Marche” ou “Arrêt”. Réglage Description Arrêt Ne s’affiche pas. Marche Affiche le logo “D-ILA” pendant 5 secondes lors du démarrage. Langue Pour régler la langue d’affichage sur “English”, “Deutsch”, “Español”, “Italiano”, “Français”, “Português”, “Nederlands”, “Polski”, “Norsk”, “Русский ”, “中文”, “繁體中文” ou “日本語”. Fonction Trigger Pour configurer s’il faut fournir une sortie 12 V vers des dispositifs tels qu’un écran externe équipé d’une fonction de déclenchement. Réglage Description Arrêt Pas de sortie. Alim… Émet des signaux de contrôle (12 V) à partir de la borne Trigger lorsque l’appareil est allumé. Anam. Émet des signaux de contrôle lorsque le réglage “Anamorphique” est passé de “Arrêt” à un réglage autre que “Arrêt”. Émet des signaux de contrôle lorsque le projecteur est allumé si “Anamorphique” est configuré sur un réglage autre que “Arrêt” lorsque l’appareil est mis sous tension. Mode Inst. 1 à Mode Inst. 10 Les sorties de signaux de contrôle lorsque le nombre du “Mode d’Installation” à être relevé est le même que le numéro configuré. Émet des signaux de contrôle lorsque le projecteur est allumé si le “Mode d’installation” a le même numéro que ce réglage lors de la mise sous tension.

• Lorsqu’un réglage autre que “Arrêt” est sélectionné, la sortie du signal de contrôle s’arrête lorsque la fonction de refroidissement commence, une fois que l’alimentation est coupée. Arrêt Auto Pour définir la durée avant que l’appareil ne s’éteigne automatiquement lorsque le projecteur n’est pas utilisé.

Valeurs de réglage : “Arrêt”, “1 heure”, “2 heures”, “3 heures” et “4 heures”

• Le réglage sera conservé même après que le fonctionnement de la minuterie d’arrêt est terminé. ECO Mode Réglage Description Marche Active “ECO Mode” pour réduire la consommation d’énergie en mode veille.

La communication RS-232C/LAN ne peut pas être utilisée en mode veille.

S'il n'y a pas de transmission de signal et d'opération pendant 20 minutes alors qu'une image est projetée, la fonction de gestion de la consommation d'électricité fait passer automatiquement l'équipment en mode veille. Arrêt Sélectionnez cette option pour contrôler via RS-232C / LAN la communication en mode veille ou si Control4 doit être utilisé.

• Si l’appareil entre en mode veille pendant que le “ECO Mode” est réglé sur “Marche”, tous les témoins sur l’appareil ainsi que le témoin “STANDBY/ON” s’éteint. Pour mettre l’appareil sous tension à partir de cet état, utilisez la touche [STANDBY/ON] de l’appareil. Vous pouvez aussi appuyer sur n’importe quel bouton sur la télécommande une fois pour annuler le mode veille puis appuyez sur la touche [ON] de la télécommande.

Ajuster/RéglerRéseau Pour spécifier les paramètres de contrôle externe à partir d’un PC ou d’un smartphone. Réglage Description Client DHCP Marche Obtient automatiquement l’adresse IP à partir du serveur DHCP du réseau connecté. Arrêt Pour configurer manuellement les réglages réseau. Adresse IP Pour configurer l’adresse IP. Masque ss-réseau Pour configurer le masque de sous-réseau. Passerelle Pour configurer la passerelle par défaut. Adresse MAC Affiche l’adresse MAC de l’appareil. Enregistrer Applique les réglages réseau. Control4 SDDP Réglé pour “Marche” pour permettre à Control4 SDDP de détecter cet appareil. Si cet appareil n’est pas connecté à un environnement sous le contrôle de la télécommande et Control4 SDDP depuis la société Control4, réglez ceci sur “Arrêt”. Glossaire de la terminologie réseau DHCP : Abréviation de Dynamic Host Configuration Protocol. Il s’agit d’un protocole réseau qui permet d’attribuer automatiquement une adresse IP au dispositif connecté. Adresse IP : Caractères numériques permettant d’identifier le dispositif connecté au réseau. Masque ss-réseau : Caractères numériques définissant le nombre de bits pour l’adresse réseau, qui est un segment de l’adresse IP. Passerelle : Serveur pour communiquer au-delà du réseau divisé par le masque de sous-réseau. Adresse MAC : Abréviation de adresse Media Access Control. Il s’agit d’un numéro unique à chaque carte réseau. À chaque carte réseau est attribuée une adresse MAC unique. Code Télécommande Pour changer le code de la télécommande. Réglage Description A Remplacez le code de la télécommande “B” par “A”. B Remplacez le code de la télécommande “A” par “B”.

Vous devez configurer la télécommande en fonction des paramètres de cet appareil. Sur la télécommande, appuyez sur la touche [MENU] pendant trois secondes ou plus tout en maintenant enfoncée la touche [BACK] pour modifier le code.

Le rétroéclairage de la télécommande clignote 3 fois : remplacez le code de la télécommande par “A”

Le rétroéclairage de la télécommande clignote 2 fois : remplacez le code de la télécommande par “B”

Si le réglage diffère entre l’appareil et la télécommande, le voyant “STANDBY/ON” clignote en vert lors de la réception du code de télécommande. LIGHTSTANDBY/ONWARNING ANDBY/O (Vert)

Ajuster/RéglerHaute Altitude Pour régler le mode de haute altitude sur “Marche” ou “Arrêt”. Réglez sur “Marche” lorsque le projecteur est utilisé à un endroit où la pression atmosphérique est faible (plus de 900 m (3 000 pieds) au-dessus du niveau de la mer). RAZ Cpteur Lampe Réinitialise le temps d’utilisation de la lampe. Æ “Réinitialiser le temps d’utilisation de la lampe” (P. 74) RAZ Usine Pour réinitialiser les paramètres de cet appareil à leurs valeurs d’usine. Cependant, les paramètres suivants ne sont pas réinitialisés.

Les données gamma enregistrées dans “Gamma”

Les données du profil couleur enregistrées dans “Profil Couleur”

“Custom1 à Custom6”. Mise à Jour du Logiciel Pour effectuer les opérations de mise à jour du logiciel. Pour connaître les dernières informations sur le logiciel, reportez-vous à https://www3.jvckenwood.com/english/download/. Informations Réglage Description Entrée Affiche la borne d’entrée vidéo. Source (s’affiche uniquement lors de l’entrée du signal vidéo) Affiche la source d’entrée. Résolution (s’affiche uniquement lors de l’entrée du signal PC) Affiche la résolution de l’image. Fréquence H Affiche la fréquence horizontale. Fréquence V Affiche la fréquence verticale. Profondeur de la Couleur Affiche l’espace colorimétrique et la profondeur chromatique du signal de vidéo entrant.

La profondeur chromatique n’est pas affichée lorsque “YCbCr422” est entré.

La profondeur chromatique est affichée lorsque les informations de profondeur chromatique sont reçues depuis le périphérique source. Espace Couleur Colorimétrie Affiche la colorimétrie du signal d’entrée. HDR Affiche les informations EOTF lorsque le paquet HDR est reçu. Max CLL/Max FALL Affiche les informations de maîtrise du contenu pendant la lecture HDR. Max CLL : Niveau lumineux maximum de contenu Max FALL : Niveau lumineux moyen de cadre maximum

Les informations peuvent ne pas s’afficher en fonction du lecteur et son contenu. Temps Lampe Affiche le nombre d’heures d’utilisation de la lampe. Version Affiche la version du micrologiciel.

Ajuster/RéglerRemplacement de la lampe La lampe est un produit consommable. Si l’image apparaît sombre ou si la lampe s’éteint, remplacez la lampe. Lorsque moment de remplacer la lampe approche, l’utilisateur est averti par un message affiché sur l’écran et parl’indicateur. (P. 92) Procédure de remplacement de la lampe ATTENTION

Ne mettez pas vos mains dans le compartiment

lampe. Cela peut entraîner une détériorationsignificative de l’équipement, ou provoquer desblessures ou des décharges électriques. Ne remplacez pas la lampe immédiatementaprès avoir utilisé l’appareil. Laissez-le refroidirau moins une heure avant de procéder auremplacement. La température de la lampe estencore élevée et cela peut provoquer desbrûlures. Ne faites pas subir de chocs à la lampe. Celapourrait la détruire. N’utilisez pas de dépoussiérant à gazinflammable pour nettoyer les pièces internes del’appareil. Cela peut provoquer un incendie. N’utilisez que des pièces d’origine pourremplacer le module de lampe. De plus,n’essayez jamais de réutiliser un module delampe usagé. Cela peut raccourcir la durée de viede la lampe et entraîner un dysfonctionnement. Ne touchez pas la surface de la nouvelle lampe.Cela peut raccourcir la durée de vie de la lampeet la faire brûler. Lors du remplacement de la lampe, veillez à nepas vous blesser car la lampe peut se briser. Lors du remplacement de la lampe d’unprojecteur suspendu au plafond, le travail enhauteur est nécessaire. Il s’agit d’une opérationdangereuse. Veuillez consulter notre centre deservice.

Retirer la fiche d’alimentation de la prise murale

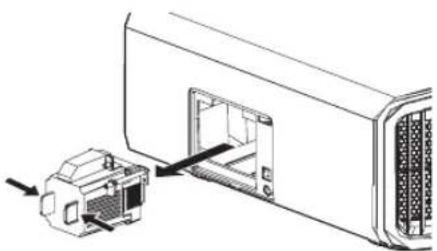

Retirez le couvercle de la lampe

Retirer la vis à l’aide d’un tournevis t

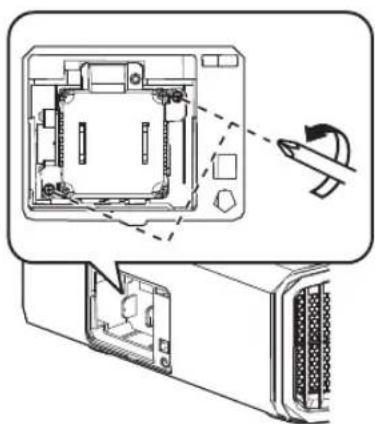

Desserrez les vis de la lampe

Desserrez les vis à l’aide d’un tournevis t.

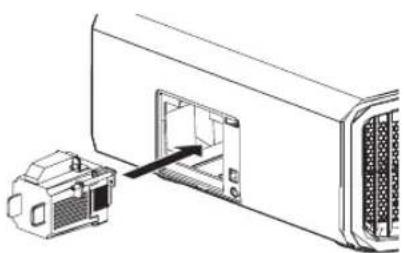

Installez le nouveau module de la lampe

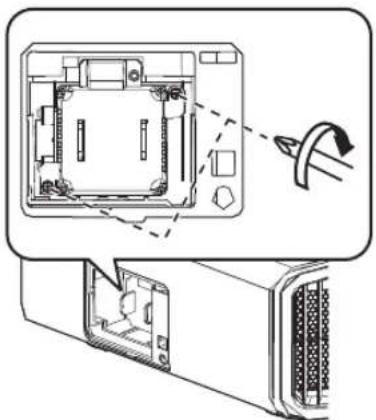

Entretien6 Serrez les vis de la nouvelle lampe

Serrez les vis à l’aide d’un tournevis t.

Fixez le couvercle de lampe

Faites glisser le couvercle de la lampe par le bas et assurez-vous que les deux languettes situées sur la partie supérieure du couvercle sont insérées dans le projecteur.

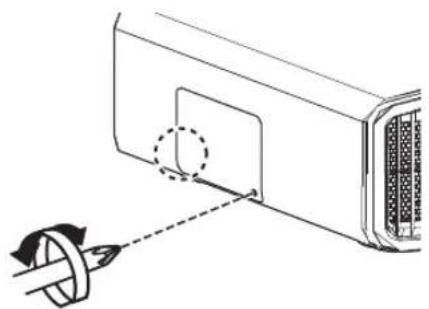

Serrez la vis à l’aide d’un tournevis t

Après vous être assuré que le coin indiqué par le cercle est correctement mis en place, serrez la vis à l’aide d’un tournevis t. REMARQUE Durée de vie de la lampe

lampe est utilisée avec “Puissance Lampe” réglé sur “Bas”, la durée de vie de la lampe de cet appareil est d’environ 4500 heures. Il s’agit d’une durée d’utilisation moyenne et non d’une valeur garantie.

Selon les conditions de fonctionnement, il se peut que la durée d’utilisation de la lampe n’atteigne pas 4500 heures.

Lorsque la lampe a atteint la fin de sa durée de vie, elle se détériore rapidement.

Lorsque l’image vidéo apparaît sombre, lorsque la tonalité chromatique ne semble pas naturelle ou lorsque l’image vacille, remplacez rapidement la lampe par un nouvelle lampe. Acheter une lampe Pour plus d’informations, veuillez consulter votre revendeur agréé.

Lampe Numéro d’article : PK-L2618UW

• Ne convient pas pour l’éclairage d’une pièce d’un logement.

Les lampes ayant un numéro d’article différent ou étant conçues pour d’autres modèles de projecteur ne peuvent pas être utilisées. Informations sur la lampe Une lampe à mercure à ultra haute pression avec une haute pression interne est utilisée dans le projecteur. En raison des caractéristiques de cette lampe, elle peut brûler en provoquant un bruit important ou s’éteindre lorsqu’elle est soumise à un choc ou encore après une utilisation pendant une période prolongée (le temps avant que la lampe ne brûle ou ne s’éteigne varie considérablement

fonction de chaque lampe ainsi que des conditions de fonctionnement). Après le remplacement de la lampe

placez pas la lampe que vous venez de retirer à la portée d’enfants ou à proximité d’éléments inflammables.

Mettez au rebut les lampes usagées de la même façon que les lampes fluorescentes. Suivez les règlements de votre communauté locale pour sa mise au rebut.

EntretienRéinitialiser le temps d’utilisation de la lampe Réinitialisez le temps d’utilisation de la lampe lorsque vous avez remplacé la lampe. Il offre une durée estimative pour le remplacement de la lampe Réinitialiser la temps d’utilisation de la lampe à partir de l’écran de menu

Appuyez sur le bouton [MENU] pour afficher le menu

Sélectionnez “Fonction”"“RAZ Cpteur Lampe” à partir du menu RAZ UsineMise à Jour du LogicielArrêtArrêtArrêt ArrêtRAZ Cpteur LampeCode TélécommandeRéseauHaute AltitudeECO ModeArrêt AutoTrigger

Sur l’écran “Voulez-vous remettre à zéro la durée d'utilisation de la lampe?”, sélectionnez “Oui” et appuyez sur le bouton [OK]

Le temps d’utilisation de la lampe est remis à 0. NonOuiVoulez-vous remettre à zéro la durée d'utilisation de la lampe? Réinitialiser le temps d’utilisation de la lampe à l’aide de la télécommande

Branchez le cordon d’alimentation à la prise de courant

Assurez-vous d’utiliser la télécommande en mode veille (le cordon d’alimentation est branché à la prise de courant mais l’appareil n’est pas allumé)

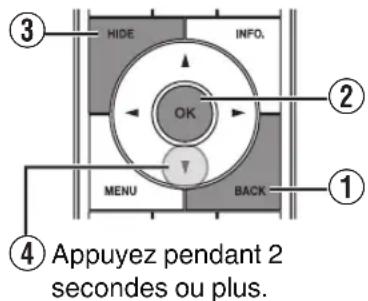

Appuyez sur les touches en fonction de l’ordre des numéros de l’illustration.

Après avoir appuyé sur un bouton, assurez- vous d’appuyer sur le suivant en moins de deux secondes. Appuyez sur le dernier bouton pendant au moins deux secondes.

Appuyez pendant 2 secondes ou plus.

Les indicateurs “LIGHT” et “STANDBY/ON” clignotent

tour de rôle pendant trois secondes. L’appareil passe ensuite en mode veille. REMARQUE

Réinitialisez le temps d’utilisation de la lampe uniquement une fois cette dernière remplacée.

temps d’utilisation est réinitialisé lorsque la lampe est en cours d’utilisation, vous risquez de perdre la trace du moment de remplacement de la lampe. Ceci peut conduire à utiliser la lampe au-delà de sa limite d’utilisation, et par conséquent entraîner son éclatement.

EntretienEntretien du boîtier et de la télécommande

Essuyez doucement la saleté présente sur le boîtier avec un chiffon doux. S’il est extrêmement sale, imbibez un chiffon d’eau, essorez-le et utilisez-le pour nettoyer la saleté avant d’essuyerle boîtier avec un chiffon sec. Veillez à respecter les consignes suivantes pour éviter une dégradation du boîtier ou l’atteinte de son revêtementpeint. Ne le nettoyez pas avec un diluant ou du benzène Ne le laissez pas en contact prolongé avec des produits en plastique ou en caoutchouc Ne pulvérisez pas de produits chimiques volatiles comme un insecticide Nettoyage et remplacement du filtre Nettoyez régulièrement le filtre. Le fait d’utiliser un filtre sans l’avoir préalablement nettoyé peut réduire la luminosité de l’image. La poussière qui pénètre dans l’appareil pourrait apparaître comme des ombres sur l’image.

Appuyez sur les deux pattes du couvercle et tirez le couvercle vers l’extérieur pour le retirer

Retirez le filtre éponge

Utilisez un aspirateur pour nettoyer soigneusement la poussière sur le filtre éponge

Restaurez le filtre éponge

Insérez les attaches au bas du couvercle dans les orifices de l’unité et replacez le couvercle REMARQUE

Si le filtre éponge est endommagé et doit être remplacé ou si de la saleté est entrée dans l’unité, veuillez consulter le revendeur agréé auprès de qui vous avez acheté l’unité ou le centre de service JVC le plus proche.

• Assurez-vous de bien remettre le filtre. L’utilisation de cette unité sans son filtre peut entraîner un dysfonctionnement.

Filtre épongeNuméro d’article : J3K-0094-00

EntretienDépannage Avant d’envoyer en réparation votre appareil à votre revendeur agréé, veuillez vérifier les points suivants. Les phénomènes suivants ne sont pas des symptômes de dysfonctionnement. Vous ne devez pas vous inquiéter des symptômes suivants si vous ne constatez aucune anomalie à l’écran.

Une partie de la face avant ou supérieure de l’appareil est chaude.

L’appareil émet un craquement.

Un bruit lié à son fonctionnement provient de l’intérieur de l’appareil.

Une tache de couleur apparaît sur certains écrans. Cet appareil est un appareil numérique. Il peut cesser de fonctionner normalement en raison d’électricité statique ou de bruit. Effectuez les opérations suivantes lorsque de tels dysfonctionnements se produisent.

SI l’appareil est en mode veille, débranchez l’alimentation électrique et rebranchez-la.

Appuyez sur le bouton

du projecteur pour le remettre en marche Lorsque “Haute Altitude” est réglé sur “Marche” et que “Puissance Lampe” est réglé sur “Haut” en mode 3D, le ventilateur fera plus bruit que d’habitude car il a été conçu pour fonctionner à haute vitesse en mode 3D. Il n’y a pas de courant Vérification Action Reportez-vous à Le cordon d’alimentation électrique est-il branché ? Insérez fermement la prise du cordon d’alimentation. P. 21 Le couvercle de la lampe est-il correctement fermé ? Si l’appareil est en mode veille, débranchez le cordon d’alimentation et fermez le couvercle de la lampe correctement. Rebranchez ensuite le cordon d’alimentation. P. 72 L’appareil est-il en mode de refroidissement ? Après avoir quitté le mode de refroidissement, rallumez l’appareil. P. 23 L’appareil est-il en mode Eco ? Appuyez sur le bouton

du projecteur ou de la télécommande. Après que le voyant “STANDBY/ON” s’est allumé en rouge, appuyez sur le bouton

[ON]. P. 69 L’alimentation s’arrête automatiquement Vérification Action Reportez-vous à La “ECO Mode” a-t-elle été configurée ? Réglez “ECO Mode” sur “Arrêt”. P. 69 La “Arrêt Auto” a-t-elle été configurée ? Réglez “Arrêt Auto” sur “Arrêt”. P. 69 Les entrées et sorties d’air sont-elles bloquées ? Laissez un espace libre suffisant lors de l’installation de l’appareil. P. 11, 16 Le filtre éponge est-il fortement empoussiéré ? Retirez la poussière à l’aide d’un aspirateur. P. 75

DépannageL’image vidéo n’apparaît pas Vérification Action Reportez-vous à Le bon type d’entrée externe a-t-il été sélectionné ? Sélectionnez le bon type de borne d’entrée externe. P. 22 L’alimentation du périphérique audiovisuel ou de l’ordinateur est-elle allumée ? Allumez le périphérique audiovisuel ou le PC et lancez la lecture de la vidéo. P. 19 Le périphérique audiovisuel ou le PC est-il correctement raccordé ? Raccordez correctement le périphérique audiovisuel ou le PC. P. 19 Le périphérique audiovisuel ou le PC émet- il les bons signaux vidéo ? Réglez correctement le périphérique audiovisuel ou le PC. P. 19 Le câble utilisé est-il un câble certifié HDMI ? Utilisez un câble haute vitesse certifié HDMI. Veuillez utiliser un câble haute vitesse certifié HDMI premium (18 Gbit/s compatibles) lors de l’entrée des signaux vidéo 4K. P. 19 Est-ce qu’un dispositif intermédiaire (amplificateur AV, diviseur, etc.) est en cours d’utilisation ? Changez la séquence de mise sous tension de l’appareil source, du périphérique intermédiaire et du projecteur. Puis après avoir mis en marche chaque appareil, assurez-vous que le signal de sortie est stable avant d’allumer l’appareil suivant. P. 19 Un ancien appareil source est-il en cours d’utilisation ? Modifier le réglage de la résolution de l’appareil source. Pour plus d’informations sur la manière de modifier le réglage, veuillez vous reporter au manuel d’instructions de l’appareil source. Ou bien, essayez de vous connecter à la borne HDMI 2 et de régler “HDMI 2 EDID” à “B”. P. 59 Les images 3D ne s’affichent pas Vérification Action Reportez-vous à Voyez-vous deux images affichées côte à côte ? Réglez “Format 3D” sur “Côte à Côte” Les images vidéo dans le format “Côte à Côte” peuvent ne pas être reconnues automatiquement dans le cas des images vidéo 3D. P. 27 Est-ce qu’un dispositif intermédiaire (amplificateur AV, diviseur, etc.) est en cours d’utilisation ? Branchez l’appareil source directement au projecteur, et vérifiez s’il y a une amélioration de l’état. Si l’état s’améliore, il est probable qu’il n’est pas dû à un dysfonctionnement du projecteur. P. 19 Le câble utilisé est-il un câble certifié HDMI ? Utilisez un câble haute vitesse certifié HDMI. De plus, utilisez un câble aussi court que possible. P. 19 Les LUNETTES 3D sont-elles allumées ? Si vous utilisez les PK-AG3 LUNETTES 3D, mettez-les sous tension manuellement. Vérifiez le manuel d’instructions des LUNETTES 3D et de l’ÉMETTEUR DE SYNCHRO 3D. Les LUNETTES 3D sont-elles chargées ? Vérifiez que la batterie PK-AG3 du LUNETTES 3D est chargée. Les LUNETTES 3D et l’ÉMETTEUR DE SYNCHRO 3D sont-ils trop loin l’un de l’autre ? Placez-les à la distance appropriée. L’image vidéo 3D ne semble pas naturelle Vérification Action Reportez-vous à Y a-t-il une superposition des images vidéo ? S’il y a une superposition des images vidéo partielle, cela est dû à un phénomène de diaphonie. Dans ce cas, ajustez “Suppr. Diaphonie” en conséquence. P. 27 S’il y a une superposition des images vidéo partielle, cela est dû à un phénomène de diaphonie. Ce phénomène se produit souvent lorsqu’il y a des changements drastiques dans la luminosité. Dans ce cas, réglez “Puissance Lampe” à “Haut” P. 50

DépannageL’image vidéo ne semble pas naturelle Les couleurs ne sont pas naturelles Vérification Action Reportez-vous à L’espace colorimétrique du signal d’entrée est-il correctement réglé ? La couleur peut ne pas s’avérer naturelle lorsque le signal d’entrée est différent de celui dans le réglage du projecteur. Réglez le “Espace Couleur” pour “Signal d'entrée” correctement. P. 58 L’image est-elle correctement réglée ? Ajustez “Couleur” et “Teinte” en conséquence. P. 51 Le périphérique audiovisuel ou le PC est-il correctement raccordé ? Raccordez correctement le périphérique audiovisuel ou le PC. P. 19

• L’image vidéo peut apparaître légèrement rougeâtre immédiatement après le démarrage. Il ne s’agit pas d’une anomalie de fonctionnement. L’image vidéo est floue Vérification Action Reportez-vous à La mise au point est-elle correctement réglée ? Réglez la mise au point. P. 24 L’appareil est-il placé trop près ou trop loin de l’écran ? Installez l’appareil à la bonne distance de l’écran. P. 87 L’image vidéo vacille Vérification Action Reportez-vous à Voyez-vous une superposition d’images vidéo, horizontalement étendues ? Dans ce cas, réglez “Format 3D” à “Auto” P. 27 Est-ce que vous regardez des images vidéo sous un éclairage fluorescent ? Ceci est dû aux interférences entre les lunettes 3D avec les scintillements de la lumière fluorescente. Visionner avec la lumière fluorescente sur arrêt.

“Ouverture” est-il réglé pour “Auto 1” ou “Auto 2” ? Réglez “Ouverture” sur “Manuel” P. 50 L’image projetée est sombre Vérification Action Reportez-vous à La lampe est-elle proche de la fin de sa durée de vie ? Vérifiez le temps d’utilisation de la lampe dans le menu “Informations”. Préparez une nouvelle lampe ou remplacez-la dès que possible lorsqu’elle approche de sa limite de durée de vie. P. 71 Est-ce que l’ouverture du diaphragme est fermée? Augmentez la valeur du paramètre “Ouverture”. P. 50 “Puissance Lampe” est-il réglé sur “Bas”? Réglez “Puissance Lampe” sur “Haut” P. 50 L’image vidéo apparaît horizontalement (verticalement) étendue Vérification Action Reportez-vous à “Format 3D” est-il réglé sur “Côte à Côte”? Réglez “Format 3D” sur “Auto” P. 27 Est-ce que “Anamorphique” est réglé sur un réglage autre que “Arrêt”? Réglez “Anamorphique” sur “Arrêt” P. 66

DépannageDes rayures apparaissent sur l’écran Vérification Action Reportez-vous à Est-ce que la matière de l’écran a un motif régulier ? Des franges d’interférence peuvent parfois se produire entre la trame de l’écran et les pixels. Veuillez consulter le revendeur agréé.

Absence d’images vidéo Vérification Action Reportez-vous à Le masque d’écran a-t-il été configuré ? Réglez “Masque” sur “Arrêt”. P. 66 La télécommande ne fonctionne pas Vérification Action Reportez-vous à Les piles sont-elles correctement insérées ? Faites bien correspondre les pôles (

) lors de la mise en place des piles. P. 14 Les piles sont-elles déchargées ? Remplacez les piles. P. 14 Y a-t-il un objet qui bloque la communication entre la télécommande et le capteur de télécommande ? Enlevez tout objet faisant obstruction. P. 14 La télécommande est-elle tenue trop loin de l’appareil ? Tenez la télécommande plus près du capteur lors de son utilisation. P. 14 Du bruit se fait entendre Vérification Action Reportez-vous à L’évent de sortie d’aération est-il bloqué ? L’appareil est-il utilisé près d’un radiateur ou d’un climatiseur ? Vérifiez les conditions d’installation du projecteur. Lorsque la température autour du projecteur est élevée, la vitesse de rotation du ventilateur augmente afin de protéger le projecteur, d’où un bruit de fonctionnement plus bruyant. P. 16 Visionnez-vous des images vidéo 3D ? “Puissance Lampe” est réglé automatiquement sur “Haut” afin de faciliter le visionnage des images vidéo 3D, entraînant un fonctionnement plus bruyant du ventilateur. Si vous êtes gêné par le bruit, réglez-le sur “Bas”. P. 50 “Puissance Lampe” est-il réglé sur “Haut”? Le réglage de “Puissance Lampe” sur “Haut” augmente la vitesse de rotation du ventilateur, entraînant davantage de bruit. P. 50 Le réglage “8K e-shift” pour “MPC” est il activé?

Ceci est le son de l’opération e-shift. Il ne s’agit pas d’une anomalie de fonctionnement. P. 37, P. 57 Il y a des petits points noirs ou de couleur sur l’écran La construction de l’appareil D-ILA fait appel à des technologies de haute précision mais il est possible de constater l’absence de quelques pixels (moins de 0,01 %) ou la présence permanente de pixels activés. Il ne s’agit pas d’une anomalie de fonctionnement.

DépannageLorsque les messages suivants apparaissent... Message Description Action Pas de signal

Aucun appareil n’est raccordé à la borne d’entrée.

La borne d’entrée est raccordée mais il n’y a pas de signal. Activez l’entrée des signaux vidéo. Hors de Portée Le signal d’entrée vidéo n’est pas pris en charge sur cet appareil. Traitez des signaux vidéo pris en charge. (P. 91

BACK RetourRemplacement de la lampe Indique que la lampe doit être prochainement remplacée. Pour effacer le message, appuyez sur la touche [BACK] sur le panneau de commande du projecteur ou de la télécommande. Préparez une nouvelle lampe et remplacez-la dès que possible. Après avoir remplacé la lampe, réinitialisez son temps d’utilisation. (P. 72, 74)

DépannageContrôle externe Il est possible de contrôler cet appareil en le connectant à un ordinateur au moyen d’un câble croisé RS-232C (D-subà 9 broches).Il est possible de contrôler ce projecteur en le connectant à un PC par l’intermédiaire d’un réseau informatique avec uncâble LAN pour envoyer des commandes de contrôle au projecteur.Æ “Réseau” (P. 70) Veuillez l’utiliser après avoir lu des ouvrages spécialisés ou après avoir consulté l’administrateur réseau. Spécifications RS-232C Broche n° Signal Fonction Direction du signal2 RxD Reçoit des données PC " Cet appareil3 TxD Transmission dedonnéesCet appareil " 5 GND Retour commun dusignal 1, 4, 6 - 9 N/C

PC renvoie à l’appareil assurant le contrôle, par exemple un ordinateur personnel.Mode Non-synchroneLongueur de caractère 8 bitsParité AucunBit de départ 1Bit d’arrêt 1Débit binaire 19 200 bpsFormat des données Binaire

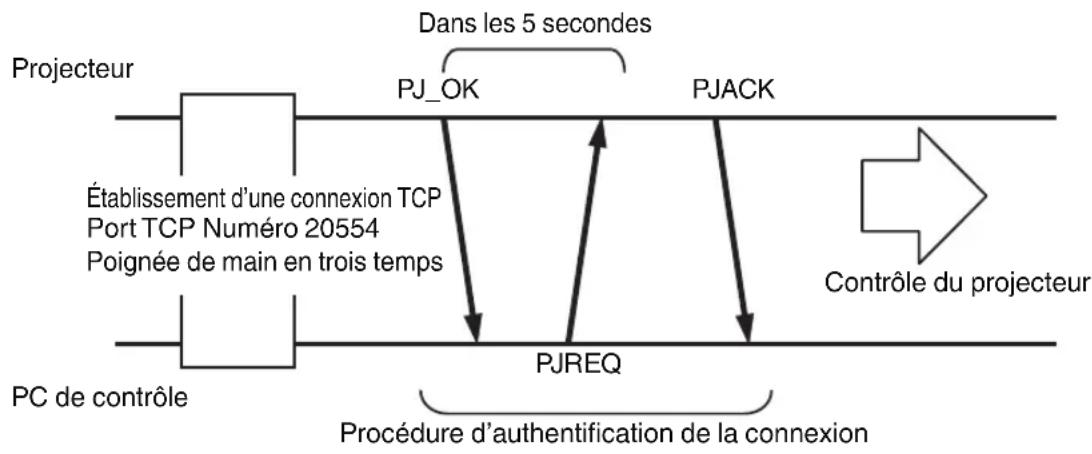

Cet appareil D6 D7D4 D5D2 D3D0 D1 Bit d’arrêtBit de départ Connexion TCP/IP Avant de pouvoir contrôler par le biais d’un LAN, il est nécessaire d’établir une connexion avec la couche TCP par une“poignée de main en trois temps”, suivi par l’envoi “PJREQ” et la réception “PJACK” dans un délai de cinq secondesaprès que le projecteur a envoyé “PJ_OK” pour l’authentification de connexion.Si vous ne parvenez pas à compléter l’envoi dans les cinq secondes, ou lorsque “PJ_NG” ou “PJNAK” est reçu, vérifiezl’état de fonctionnement du projecteur, puis effectuez à nouveau les étapes à partir de l’établissement d’une connexion TCP. Contrôle du projecteurProcédure d’authentification de la connexionPJACKPJREQPJ_OKDans les 5 secondesPC de contrôlePoignée de main en trois tempsPort TCP Numéro 20554Établissement d’une connexion TCPProjecteur

AutresFormat des commandes La commande entre cette appareil et l’ordinateur est “En-tête”, “Identification d’unité”, “Commande”, “Donnée” et “Fin”.

En-tête (1 octet), Identification d’unité (2 octets), Commande (2 octets), Données (n octets), Fin (1 octet) En-tête Ce code binaire indique le début de la communication. Code binaire Type Description 21 Commande pour l’utilisation PC " Cet appareil 3F Commande de référence PC " Cet appareil 40 Commande de réponse Cet appareil " PC 06 ACK Cet appareil " PC (revient vers le PC après l’acceptation de la commande sans erreur) Identification d’unité Il s’agit d’un code spécifiant l’unité. Le code binaire est fixé à “8901”. Commande et données Commande de fonctionnement et données (Code binaire) Commande Type Description

Vérification de la connexion Vérifie si la communication est activée entre cet appareil et le PC au cours du mode veille.

Alimentation électrique Au cours du mode veille 31: Allume l’appareil Lorsque l’appareil est allumé 30: Éteint l’appareil (mode veille) 4950 Entrée Lorsque l’appareil est allumé 36: HDMI 1 37: HDMI 2

Télécommande Envoie le même code que la télécommande fournie avec l’appareil.

“Code de la télécommande”P. 83 Commande de référence et données (code binaire) Commande Type Description

Alimentation électrique Au cours du mode veille ou lorsque l’appareil est sous tension 30: Mode veille 31: Lorsque l’appareil est allumé 32: En mode refroidissement 34: Lorsqu’une erreur se produit sur cet appareil 4950 Entrée Lorsque l’appareil est allumé 36: HDMI 1 37: HDMI 2 Fin Ce code indique la fin de la communication. Le code binaire est fixé à “0A”.

AutresCode de la télécommande Un code binaire est envoyé au cours de la communication.

Ce qui suit s’applique si le code de la télécommande est “A”. Dans le cas de “B”, ajoutez “36” au début du code. Nom de la touche de la télécommande Code binaire STANDBY 37 33 30 36 ON 37 33 30 35 INPUT 37 33 30 38 SETTING MEMORY 37 33 44 34 LENS CONTROL 37 33 33 30 HIDE 37 33 31 44 INFO. 37 33 37 34

AutresExemple de communications Cette section montre les exemples de communication du RS-232C. Commande pour l’utilisation Type Commande Description Vérification de la connexion PC " Cet appareil : 21 89 01 00 00 0A Cet appareil " PC : 06 89 01 00 00 0A Vérification de la connexion Alimentation (On) PC " Cet appareil : 21 89 01 50 57 31 0A Cet appareil " PC : 06 89 01 50 57 0A Lorsque l’appareil est allumé, depuis le mode veille Alimentation (Off) PC " Cet appareil : 21 89 01 50 57 30 0A Cet appareil " PC : 06 89 01 50 57 0A Lorsque l’appareil est éteint (mode veille) à partir du mode sous tension Télécommande (MENU) PC " Cet appareil : 21 89 01 52 43 37 33 32 45 0A Cet appareil " PC : 06 89 01 52 43 0A Lorsque la même opération consistant à appuyer sur le bouton [MENU] de la télécommande est effectuée Commande de référence Type Commande Description Alimentation (On) PC " Cet appareil : 3F 89 01 50 57 0A Cet appareil " PC : 06 89 01 50 57 0A Cet appareil " PC : 40 89 01 50 57 31 0A Lorsque l’information sur l’état d’alimentation est acquise. Entrée (HDMI 1) PC " Cet appareil : 3F 89 01 49 50 0A Cet appareil " PC : 06 89 01 49 50 0A Cet appareil " PC : 40 89 01 49 50 36 0A Lorsque les informations sur l’entrée HDMI 1 sont acquises

AutresSpécifications Nom du produit Projecteur D-ILA Nom du modèle DLA-NX9B, DLA-NX7B, DLA-NX5B Affichage/résolution Appareil D-ILA *1, 2 0,69” 4K D-ILA (4096 x 2160 pixels) x 3 Objectif de projection 2,0 x objectif à zoom automatique, zoom motorisé et mise au point Lampe source de lumière Lampe au mercure à ultra haute pression de 265 W [produit n° : PK- L2618UW Durée de vie moyenne : 4500 heures (mode “Bas”) Taille de l’écran Environ 60” à 280” (Rapport d’aspect de 16:9) k Environ 60” à 200” (Rapport d’aspect de 16:9) l m Luminosité 2200 lm k, 1900 lm l, 1800 lm m Distance de projection Reportez-vous à P. 87. Signal d’entrée compatible Reportez-vous à P. 91. Résolution d’affichage 8192 x 4320 pixels k *3, 4096 x 2160 pixels l m Borne d’entrée Entrée HDMI Double, HDMI 19 broches x 2 (compatible HDCP) *4 Borne de sortie Borne Trigger Simple, Ø prise d’alimentation CC 3,5 mm (E)

SORTIE DC 12 V, 0,1 A

Synchro 3D Terminal dédié pour ÉMETTEUR DE SYNCHRO 3D (simple, mini-DIN 3 broches) Borne de contrôle Borne RS-232C Simple, D-sub 9 broches (mâle) (Contrôle externe) Borne LAN Simple, fiche RJ-45, 10BASE-T/100BASE-TX Terminal de Service ENTRETIEN simple (USB type A) *5 Alimentation CA 100 V à 240 V, 50 Hz/60 Hz Consommation 400 W (en veille réseau : 1,5 W *6, en veille : 0,3 W *7) Environnement d’utilisation Température : de 5°C à 35°C ; humidité : de 20 % à 80 % ; température de stockage : de -10°C à 60°C Altitude d’installation En dessous de 5000 pieds (1 524 m) Dimensions (Largeur x Hauteur x Profondeur) 500 mm x 234 mm x 518 mm (19-3/4 po x 9-1/4 po x 20-3/8 po) (y compris les pieds) k 500 mm x 234 mm x 495 mm (19-3/4 po x 9-1/4 po x 19-1/2 po) (y compris les pieds) l m Poids 21,8 kg (48 lb) k, 19,8 kg (43,6 lb) l, 19,6 kg (43,2 lb) m Accessoires Reportez-vous à P. 9. *1 D-ILA est l’abréviation de Direct Drive Image Light Amplifier. *2 Les appareils D-ILA sont fabriqués selon une technologie de très haute précision avec une efficacité des pixels de 99,99 %. Il est toujours possible que seulement 0,01% des pixels ou moins soient manquants ou soient éclairés en permanence. *3 Lors d’une lecture en 3D, la résolution d’affichage est de 4096 x 2160 pixels. *4 HDCP est l’abréviation de High-bandwidth Digital Content Protection system. L’image de la borne d’entrée HDMI risque de ne pas s’afficher en raison des changements apportés aux spécifications HDCP. *5 Exclusivement pour la mise à jour du micrologiciel. *6 La consommation électrique de ce produit pendant la mise en veille réseau lorsque tous les ports de réseau câblés sont connectés est de 1,5 W. *7 “Pendant la mise en veille” fait référence à la veille du Mode Eco (P. 69).

L’aspect et les caractéristiques du produit sont susceptibles de modification sans préavis.

Veuillez noter que certaines photos et illustrations de ce manuel ont été simplifiées, agrandies ou traitées de façon synthétique afin de faciliter la compréhension. Les images peuvent différer du produit original.

Autresk a obtenu la “certification d’affichage THX 4K” déterminée par THX Ltd. En plus de contenu 2K, vous pouvez également profiter de la reproduction fidèle des images dans une qualité conforme à l’intention du réalisateur pendant la lecture de contenu 4K. La certification d’AFFICHAGE 4K THX est “une indication de haute définition et haute résolution”, qui est réservé aux produits ayant passés plus de 400 tests de qualité d’image. Cet appareil est isf-certifié, afin que l’étalonnage puisse être effectué par un formateur isf- certifié. Une fois l’étalonnage effectué, un mode isf est ajouté au mode Image. Pour plus de détails, veuillez consulter le site Internet isf. http://www.imagingscience.com/

À propos des marques de commerce et des droits d’auteur Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

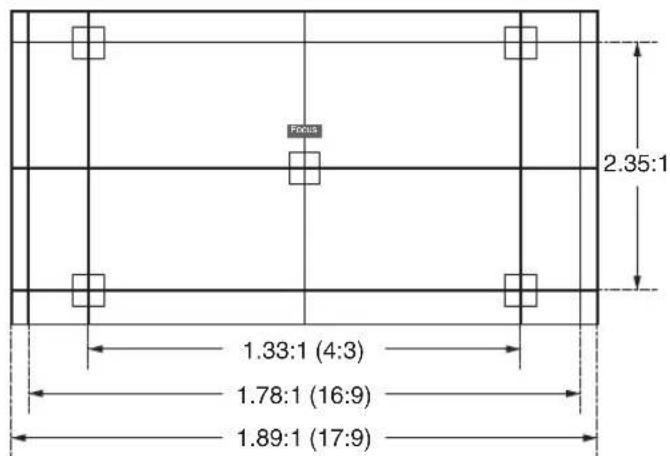

AutresTaille de l’écran et distance de projection

AutresTaille de l’écran Diagonale (Modèle) Distance de projection (Pouces) Écran 17:9 Écran 16:9 Écran 2,35:1 Écran 4:3 Grand angle Téléobjectif Grand angle Téléobjectif Grand angle Téléobjectif Grand angle Téléobjectif 60 65,5 135,1 69,1 142,2 73,1 150,3 85,2 174,7 70 77,0 158,2 81,1 166,4 85,8 175,8 100,0 204,3 80 88,5 181,2 93,1 190,6 98,5 201,4 114,7 234,0 90 99,9 204,2 105,2 214,8 111,2 227,0 129,5 263,6 100 111,4 227,3 117,2 239,0 123,9 252,5 144,2 293,2 110 122,8 250,3 129,3 263,3 136,7 278,1 158,9 322,9 120 134,3 273,4 141,3 287,5 149,4 303,7 173,7 352,5 130 145,8 296,4 153,4 311,7 162,1 329,2 188,4 382,1 140 157,2 319,4 165,4 335,9 174,8 354,8 203,2 411,8 150 168,7 342,5 177,5 360,1 187,5 380,3 217,9 441,4 160 180,1 365,5 189,5 384,3 200,2 405,9 232,6 471,0 170 191,6 388,5 201,5 408,5 212,9 431,5 247,4 500,7 180 203,1 411,6 213,6 432,8 225,7 457,0 262,1 530,3 190 214,5 434,6 225,6 457,0 238,4 482,6 276,8 559,9 200 226,0 457,6 237,7 481,2 251,1 508,2 291,6 589,6 210 237,4 480,7 249,7 505,4 263,8 533,7 306,3 619,2 220 248,9 503,7 261,8 529,6 276,5 559,3 321,1 648,8 230 260,3 526,8 273,8 553,8 289,2 584,8 335,8 678,5 240 271,8 549,8 285,9 578,0 302,0 610,4 - - 250 283,3 572,8 297,9 602,2 314,7 636,0 - - 260 294,7 595,9 309,9 626,5 327,4 661,5 - - 270 306,2 618,9 322,0 650,7 340,1 687,1 - - 280 317,6 641,9 334,0 674,9 - - - - 290 329,1 665,0 - - - - - - 300 340,6 688,0 - - - - - -

AutresTaille de l’écran Diagonale (Modèle) Distance de projection (Pouces) Écran 17:9 Écran 16:9 Écran 2,35:1 Écran 4:3 Grand angle Téléobjectif Grand angle Téléobjectif Grand angle Téléobjectif Grand angle Téléobjectif 60 70,5 144,1 74,0 151,6 78,3 160,2 90,9 186,2 70 82,3 168,5 86,6 177,2 91,7 187,4 106,3 217,3 80 94,5 192,9 99,2 202,8 105,1 214,2 122,0 248,8 90 106,3 217,3 111,8 228,3 118,1 241,3 137,4 279,9 100 118,5 241,7 124,4 253,9 131,5 268,1 152,8 311,4 110 130,3 265,7 137,4 279,5 144,9 295,3 168,5 342,5 120 142,5 290,2 150,0 305,1 158,3 322,0 183,9 373,6 130 154,3 314,6 162,6 330,7 171,7 349,2 199,2 405,1 140 166,5 339,0 175,2 356,3 185,0 376,4 214,6 436,2 150 178,7 363,4 187,8 381,9 198,4 403,1 230,3 467,7 160 190,6 387,4 200,4 407,5 211,8 430,3 - - 170 202,8 411,8 213,0 433,1 225,2 457,1 - - 180 214,6 436,2 225,6 458,7 238,2 484,3 - - 190 226,8 460,6 238,2 484,3 - - - - 200 238,6 485,0 251,1 509,8 - - - -

• Même lorsque les signaux peuvent être traités, il se peut que les images vidéo ne soient pas correctement projetées en raison du PC ou du câble utilisé. Lorsque cela se produit, passer à une autre résolution compatible ou changer de câble peut aider dans certains cas à résoudre ce problème.

AutresAffichage des indicateurs sur l’unité principale Signification des voyants du panneau avant L’indicateur apparaît clignotant. L’indicateur est fixe. Affichage du mode de fonctionnement L’affichage se fait avec différentes couleurs et avec une lumière fixe/clignotante de l’indicateur du boîtier de projection. LIGHTSTANDBY/ONWARNING LIGHTSTANDBY/ONWARNINGLIGHTSTANDBY/ONWARNING LIGHTSTANDBY/ONWARNINGLIGHTSTANDBY/ONWARNING

ANDBY/O Lorsque dans “ECO Mode” Lorsque l’image vidéo est temporairement cachée (HIDE est activé) Au cours de la projection Tous les témoins sont éteints En mode refroidissement “STANDBY/ON” clignotant (rouge) Au démarrage de la lampe “STANDBY/ON” s’allume (vert) En état de veille “STANDBY/ON” s’allume (rouge) “STANDBY/ON” clignotant (vert)

Estimation du temps avant le remplacement de la lampe Affichages au moyen d’une lumière fixe/clignotante de l’indicateur “LIGHT”. L’indicateur “STANDBY/ON”, qui représente le mode de fonctionnement de l’appareil, est affiché simultanément comme décrit ci-dessus. LIGHTSTANDBY/ONWARNING

“LIGHT” s’allume (orange) Lorsque le remplacement de la lampe est proche

AutresAffichage de mise en garde Les mises en garde vous sont adressées par le biais de l’affichage (répété) des indicateurs “WARNING” et “LIGHT”. Le témoin “STANDBY/ON” s’allume ou clignote en fonction du mode de fonctionnement du projecteur. (Veuillez vous reporter à ““Affichage du mode de fonctionnement”P. 92”.) Le mode alerte est activé une fois que le message est affiché. La projection est interrompue et le ventilateur de refroidissement fonctionne pendant environ 60 secondes. Il n’est pas possible de rallumer l’appareil lorsque le refroidissement est en cours. Une fois le refroidissement terminé, vérifiez ce qui suit. Statuts des voyants Fréquence

STANDBY/ON Affichage du mode x2 Le ventilateur de refroidissement s’est anormalement arrêté

Assurez-vous que rien ne bloque les entrées d’air.

Assurez-vous que la température externe est normale. Contre-mesure : N’utilisez pas l’appareil avant qu’il ne refroidisse. Rallumez ensuite l’appareil. x3 La température interne est anormalement élevée x4 La température extérieure est trop élevée WARNING WARNING (Rouge) LIGHT LIGHT (Orange) STANDBY/ON Affichage du mode x1 Erreur de carte DD x2 Erreur de carte moteur x3 Erreur de carte CPU x4 Erreur de carte d’alimentation WARNING

WAR NING (Rouge) LIGHT LIGHT (Orange) STANDBY/ON Affichage du mode x1 La lampe ne s’allume pas et l’appareil est incapable de projeter les images

Assurez-vous que la lampe et le couvercle de lampe sont installés correctement. Contre-mesure : Rallumez l’appareil. x2 La lampe s’éteint pendant la projection x3 Lorsque le couvercle de la lampe est retiré WARNING LIGHT STANDBY/ON ANDBY/O (Vert) x3 Le code de la télécommande diffère entre cet appareil et la télécommande Réglez le code de la télécommande pour cet appareil et réglez correctement la télécommande.(P. 70) Si le mode alerte est à nouveau activé, attendez que le ventilateur de refroidissement s’arrête, puis débranchez le cordon d’alimentation de la prise électrique. Faites une demande de réparation à votre revendeur agréé ou au centre de service le plus proche. (*) Si le délai prévu de remplacement de la lampe est dépassé, il se peut que l’indicateur s’allume.

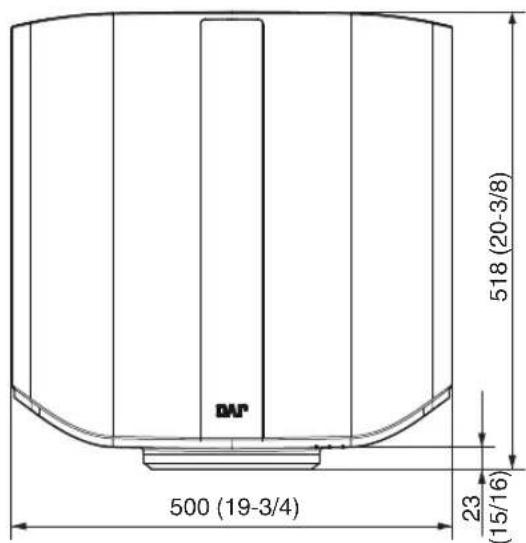

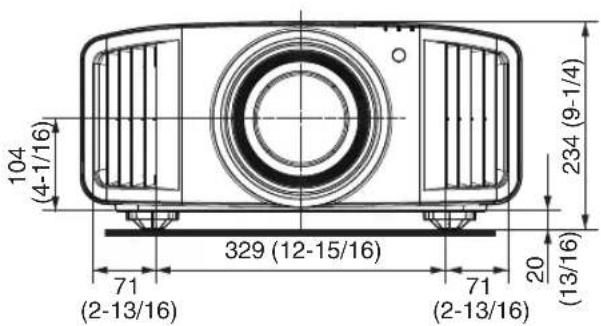

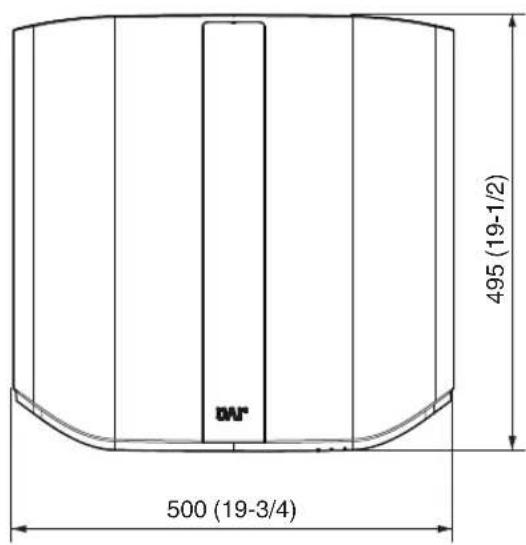

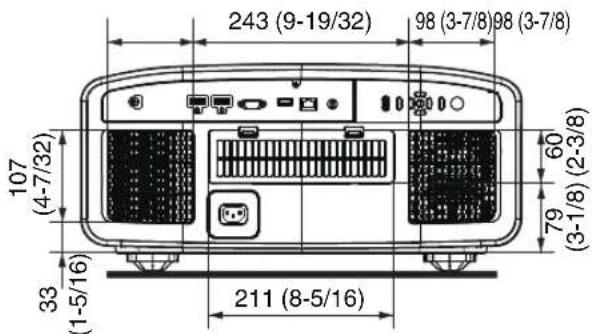

AutresDimensions (Unité : mm (pouces))

(4-1/16) 329 (12-15/16)

(2-13/16) 234 (9-1/4) Face inférieure

(4-1/16) 329 (12-15/16)

(2-13/16) 234 (9-1/4) Face inférieure 122 (4-13/16)

Niveau Sombre / Niveau Lum. ............................. 41 Dépannage

RAZ Usine ............................................................71 Fixation (montage) du projecteur.......................... 17 Fixation du projecteur (montage au plafond)

RAZ Cpteur Lampe .............................................. 74 Contrôle Objectif ............................................

Nettoyage et remplacement du filtre..................... 75 Réseau

Niveau d’entrée HDMI

Numéro d’article du filtre....................................... 75 Numéro de pièce de la lampe............................... 73

• Réglage de la distorsion de l’écran de projection p. 24
• Réglages et paramètres dans le menu p. 48
• Code Télécommande p. 70
• Remplacement de la lampe p. 72

AutresT Taille de l’écran et distance de projection.............

Editer le Nom d’utilisateur .................................... 51

Visionner des films 3D.......................................... 26 Visionner des vidéos.............................................
