DA70841 - Carte réseau / adaptateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur graphique USB-A 3.2 Gen 1 vers HDMI
Marque	Digitus
Modèle	DA70841
Dimensions	4.5 x 4.5 x 1.5 cm
Poids	33 g
Alimentation	5 V / 900 mA
Résolution maximale	1920 x 1080p à 60 Hz
Connecteurs	1 x USB-A (3.2 Gen 1) mâle, 1 x HDMI femelle
Longueur du câble	15 cm
Matériau du boîtier	Plastique
Couleur	Noir
Jeu de puces	MS9122
Compatibilité système	Windows 7 et ultérieur, macOS 10.8 et ultérieur
Fonctions	Double affichage (étendu ou miroir), Plug & Play, prise en charge jusqu'à 2 adaptateurs simultanément
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Conforme aux directives CE. Tension de service 5 V. Ne pas ouvrir ni modifier l'appareil.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contacter le service après-vente.
Informations générales	Notice disponible en PDF. Fabricant : Assmann Electronic GmbH, Allemagne.

FOIRE AUX QUESTIONS - DA70841 Digitus

Comment installer l'adaptateur DA70841 ?

Branchez l'adaptateur sur un port USB-A de votre ordinateur. Un lecteur flash USB contenant le pilote apparaît. Ouvrez le dossier, installez le pilote, puis redémarrez l'ordinateur. Connectez ensuite le câble HDMI à votre écran.

Quels systèmes d'exploitation sont compatibles ?

L'adaptateur est compatible avec Windows 7 et versions ultérieures, ainsi qu'avec macOS 10.8 et versions ultérieures.

Quelle est la résolution maximale prise en charge ?

La résolution maximale est de 1920 x 1080p à 60 Hz en utilisant un port USB 3.2 Gen 1. En USB 2.0, la résolution descend à 800 x 600p.

Puis-je utiliser plusieurs adaptateurs DA70841 en même temps ?

Oui, vous pouvez utiliser jusqu'à 2 adaptateurs simultanément sur le même ordinateur pour étendre ou dupliquer plusieurs écrans.

L'adaptateur fonctionne-t-il avec un projecteur ?

Oui, il fonctionne avec tout écran, téléviseur ou projecteur équipé d'une entrée HDMI. Branchez simplement le câble HDMI entre l'adaptateur et le projecteur.

Que faire si l'écran ne s'affiche pas après installation ?

Vérifiez que le pilote est correctement installé. Redémarrez l'ordinateur. Assurez-vous que le câble HDMI est bien connecté. Essayez un autre port USB ou un autre écran.

L'adaptateur nécessite-t-il des pilotes ?

Oui, le pilote est intégré dans la mémoire flash de l'adaptateur. Il s'installe automatiquement lors de la première connexion. Sur certains systèmes, une installation manuelle peut être nécessaire.

Quelle est la longueur du câble USB ?

Le câble USB intégré mesure 15 cm de long.

Puis-je utiliser l'adaptateur sur un port USB 2.0 ?

Oui, l'adaptateur est rétrocompatible avec USB 2.0. Cependant, la résolution maximale sera limitée à 800 x 600p.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur avant le nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de liquides, solvants ou produits abrasifs.

MODE D'EMPLOI DA70841 Digitus

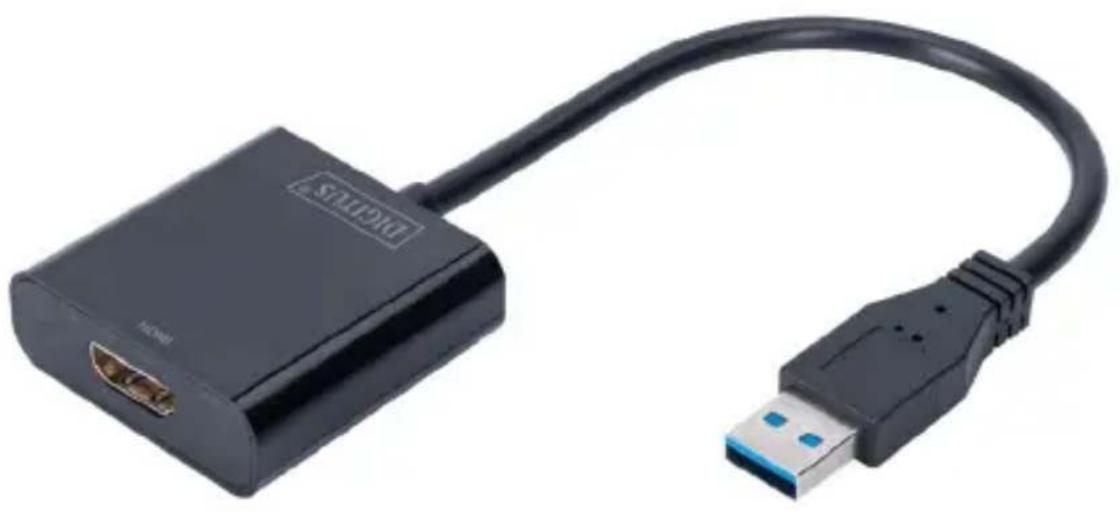

Adaptateur graphique USB-A 3.2 Gen 1 vers HDMI

Manuel d'utilisation

DA-70841 Rév. 4

Aperçu du contenu

1. Introduction ......3
2. Spécification....3
3. Fonctionnalités....4
4. Contenu de l'emballage ....4
5. Installation ....4
6. Schéma de connexion ....5

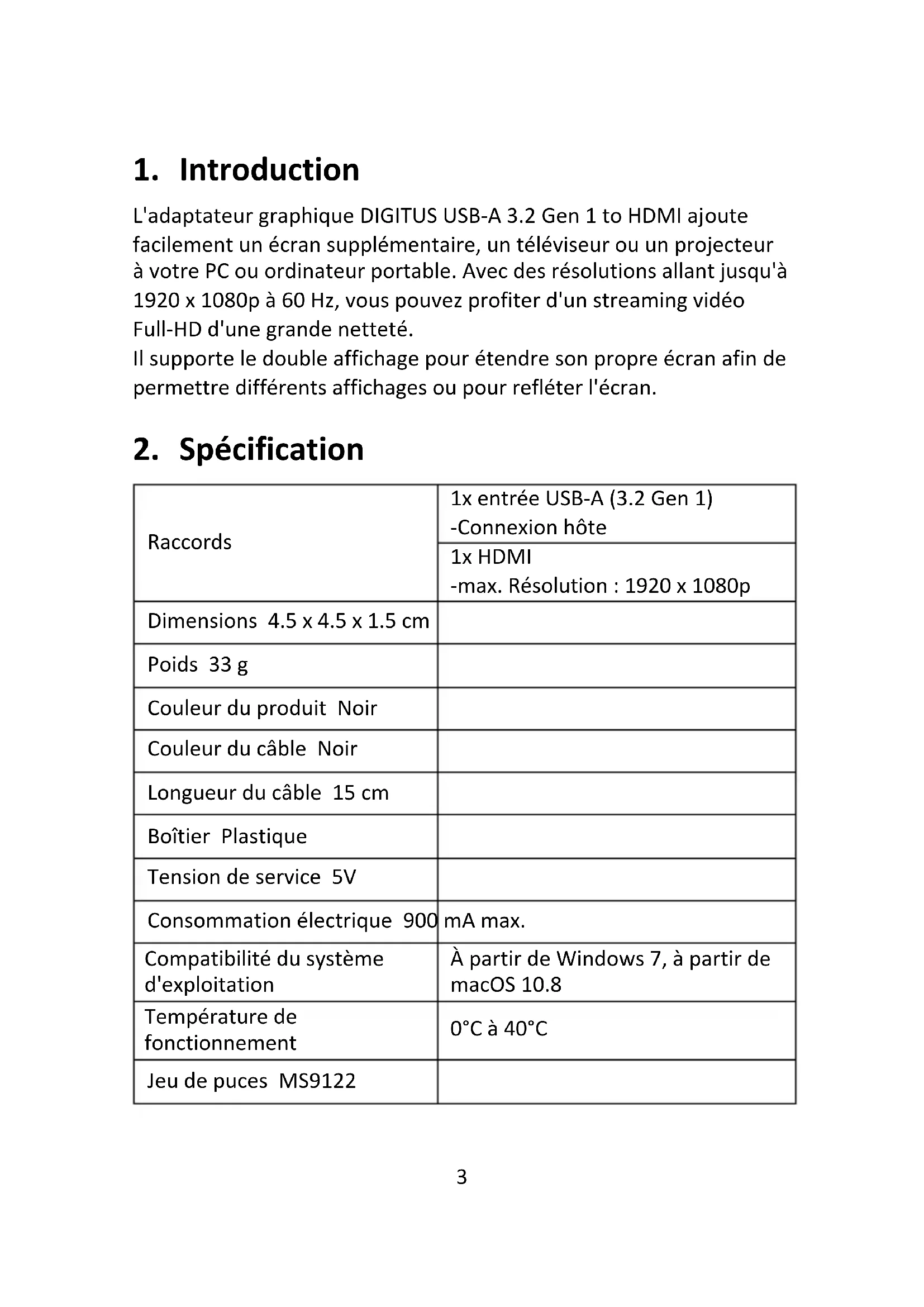

1. Introduction

L'adaptateur graphique DIGITUS USB-A 3.2 Gen 1 to HDMI ajoute facilement un écran supplémentaire, un téléviseur ou un projecteur à votre PC ou ordinateur portable. Avec des résolutions allant jusqu'à 1920 x 1080p à 60 Hz, vous pouvez profiter d'un streaming vidéo Full-HD d'une grande netteté.

Il supporte le double affichage pour étendre son propre écran afin de permettre différents affichages ou pour refléter l'écran.

2. Spécification

Raccords	1x entrée USB-A (3.2 Gen 1)-Connexion hôte
	1x HDMI-max. Résolution : 1920 x 1080p
Dimensions 4.5 x 4.5 x 1.5 cm
Poids 33 g
Couleur du produit Noir
Couleur du câble Noir
Longueur du câble 15 cm
Boîtier Plastique
Tension de service 5V
Consommation électrique 900	mA max.
Compatibilité du système d'exploitation	À partir de Windows 7, à partir de macOS 10.8
Température de fonctionnement	0°C à 40°C
Jeu de puces MS9122

3. Fonctionnalités

• Connexion USB en amont, prend en charge des vitesses de données de 5 Gbit/s et 480 Mbit/s
• sortie vidéo jusqu'à 1920 x 1080p en USB-A 3.2 Gen 1 - compatibilité descendante (sortie vidéo 800 x 600p en application USB 2.0)
  • Supporte l'USB plug-and-play
• Jusqu'à 2 adaptateurs graphiques utilisables simultanément
• L'adaptateur graphique est entièrement compatible avec la dernière version des systèmes d'exploitation suivants
• Pilote intégré - Installation facile

4. Contenu de l'emballage

• 1x adaptateur graphique USB-A 3.2 Gen 1 vers HDMI
- 1x QIG

5. Installation

1. Connecter le DA-70841 au port USB d'un ordinateur
2. Un nouveau pilote de flash USB est détecté
3. Ouvrez ensuite le dossier des périphériques USB, installez le pilote et redémarrez l'ordinateur.
4. Connectez le port HDMI au moniteur

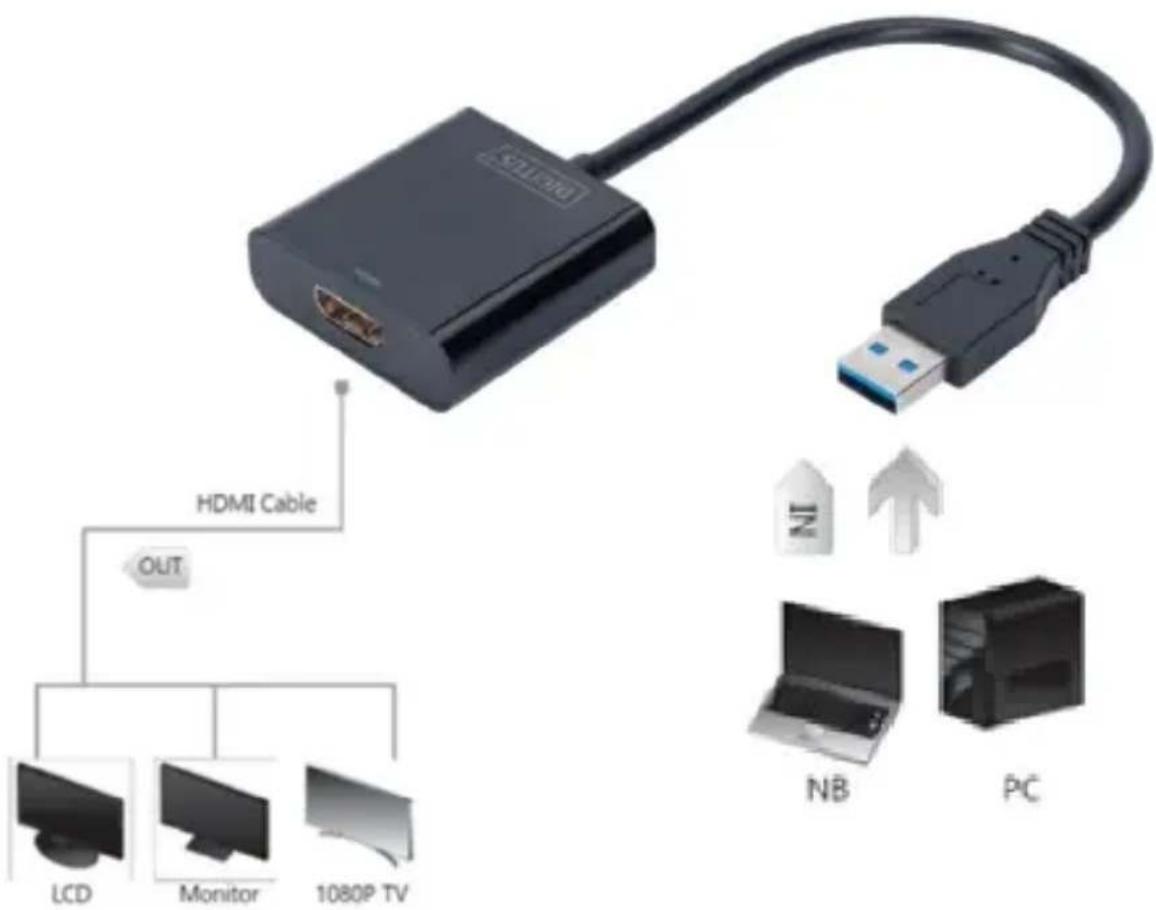

6. Schéma de connexion

Par la présente, Assmann Electronic GmbH déclare que la déclaration de conformité imprimée est jointe au produit. Si la déclaration de conformité devait manquer, elle peut être demandée par courrier à l'adresse du fabricant mentionnée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
