Type de produit	Adaptateur USB 3.0 vers DVI
Marque	Digitus
Modèle	DA70842
Interface	USB 3.0 (rétrocompatible USB 2.0)
Sortie vidéo	DVI-D (connecteur femelle)
Résolution maximale	1920 x 1080 @ 60 Hz (USB 3.0) / 800 x 600 (USB 2.0)
Alimentation	Via port USB (5V, pas d'alimentation externe)
Dimensions (L x l x H)	Environ 60 x 30 x 15 mm
Poids	Environ 30 g
Compatibilité OS	Windows 7, 8, 10 (32/64 bits)
Configuration système minimale	Intel Core i3 2,5 GHz, 4 Go RAM, port USB 3.0
Fonctions principales	Mode écran étendu, mode miroir, prise en charge des effets Aero
Contenu de l'emballage	Adaptateur, guide d'installation rapide
Longueur de câble USB	Environ 15 cm (câble intégré)
Matériau du boîtier	Plastique ABS noir
Certifications	USB 3.0 (Rev. 1.0), WHQL
Entretien et nettoyage	Essuyer avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas exposer à l'eau ; utiliser dans un environnement sec
Pièces détachées et réparabilité	Non réparable ; pas de pièces détachées disponibles
Informations générales	Fabriqué par Assmann Electronic GmbH (Allemagne)

FOIRE AUX QUESTIONS - DA70842 Digitus

Comment installer l'adaptateur Digitus DA70842 ?

Branchez l'adaptateur sur un port USB 3.0 de votre ordinateur, installez le pilote fourni (fichier .exe) puis redémarrez. Connectez ensuite un moniteur DVI et configurez l'affichage dans les paramètres Windows.

Quels systèmes d'exploitation sont compatibles ?

Windows 7, 8 et 10 (32 et 64 bits). Les pilotes sont certifiés WHQL. Pour les autres OS, consultez le site du fabricant.

Quelle résolution maximale puis-je obtenir ?

Avec USB 3.0, jusqu'à 1920 x 1080 à 60 Hz. Avec USB 2.0, la résolution est limitée à 800 x 600.

Puis-je utiliser l'adaptateur avec un moniteur DVI ?

Oui, il est conçu pour les moniteurs, téléviseurs ou projecteurs équipés d'une entrée DVI. Assurez-vous que le câble DVI est compatible.

Ai-je besoin d'une alimentation externe ?

Non, l'adaptateur est alimenté directement par le port USB. Aucune source d'alimentation supplémentaire n'est nécessaire.

Comment configurer le mode écran étendu ou miroir ?

Après installation, faites un clic droit sur le bureau Windows, choisissez 'Paramètres d'affichage' puis sélectionnez 'Étendre' ou 'Dupliquer' selon vos besoins.

Que faire si l'adaptateur n'est pas reconnu ?

Vérifiez que le pilote est correctement installé. Essayez un autre port USB. Si le problème persiste, téléchargez la dernière version du pilote sur le site business.assmann.com.

Puis-je brancher un écran via USB 2.0 ?

Oui, mais la résolution sera limitée à 800 x 600 en raison de la bande passante réduite de l'USB 2.0.

Où télécharger le pilote ?

Le pilote est normalement inclus dans l'emballage. Vous pouvez aussi le télécharger depuis le site officiel : http://www.business.assmann.com/.

L'adaptateur fonctionne-t-il avec Mac ou Linux ?

Non, il est conçu uniquement pour Windows. Aucun pilote n'est fourni pour Mac ou Linux.

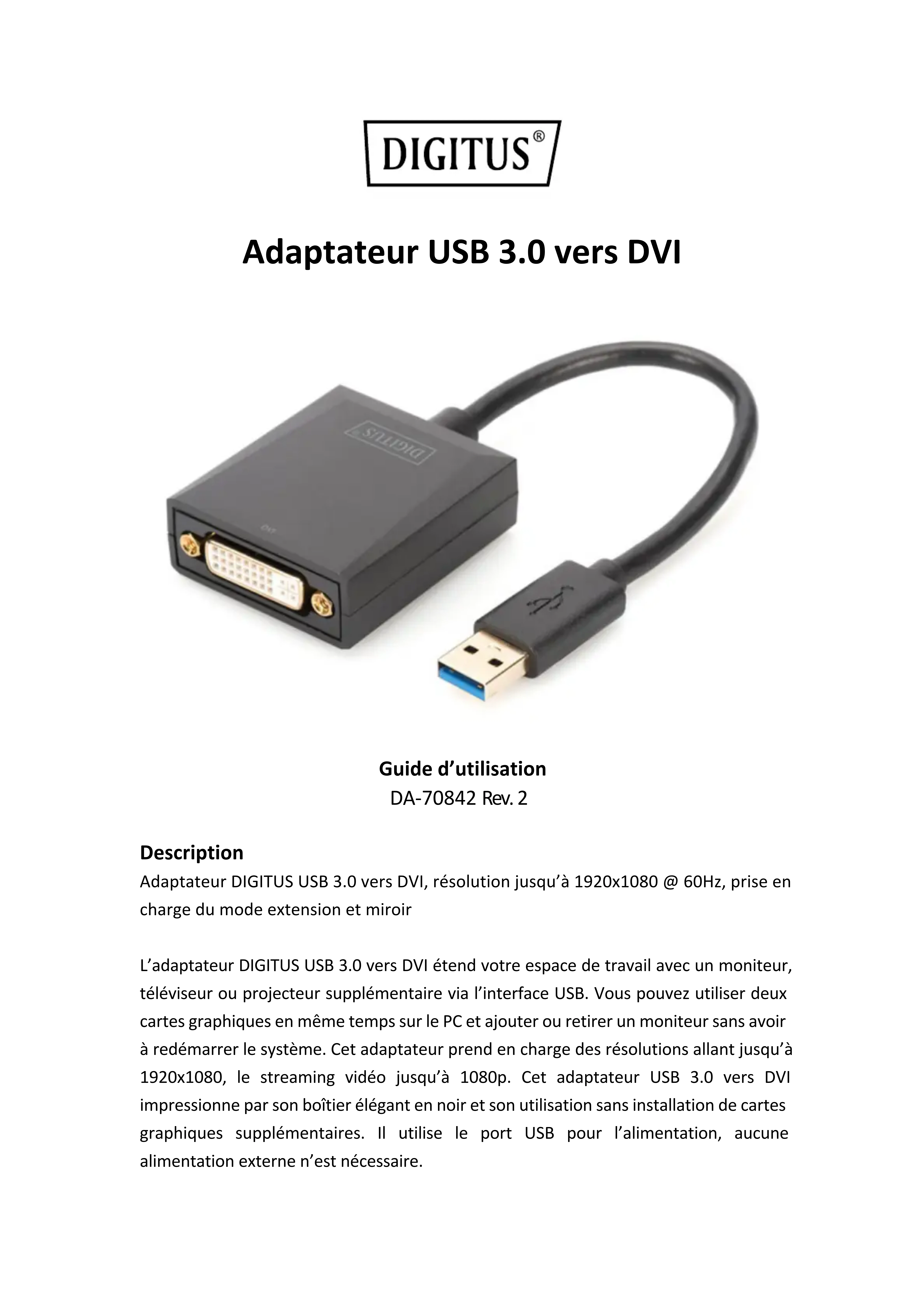

MODE D'EMPLOI DA70842 Digitus

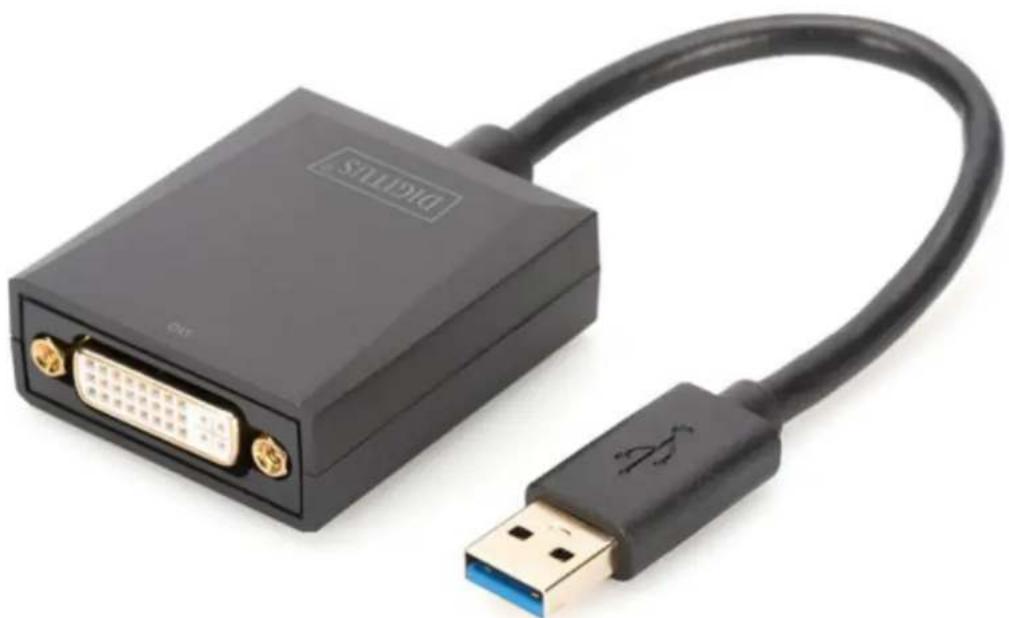

Adaptateur USB 3.0 vers DVI

Guide d'utilisation

DA-70842 Rev. 2

Description

Adaptateur DIGITUS USB 3.0 vers DVI, résolution jusqu'à 1920x1080 @ 60Hz, prise en charge du mode extension et miroir

L'adaptateur DIGITUS USB 3.0 vers DVI étend votre espace de travail avec un moniteur, téléviseur ou projecteur supplémentaire via l'interface USB. Vous pouvez utiliser deux cartes graphiques en même temps sur le PC et ajouter ou retirer un moniteur sans avoir à redémarrer le système. Cet adaptateur prend en charge des résolutions allant jusqu'à 1920 × 1080, le streaming vidéo jusqu'à 1080 p. Cet adaptateur USB 3.0 vers DVI impressionne par son boîtier élégant en noir et son utilisation sans installation de cartes graphiques supplémentaires. Il utilise le port USB pour l'alimentation, aucune alimentation externe n'est nécessaire.

Caracteristiques

Conforme aux spécifications USB3.0 Revision 1.0 - Conforme à la norme Universal Serial Bus Device Class Definition pour appareils Audio/vidéo (USB A/V) - Port USB en amont prenant en charge le débit de données SS/HS (5Gbps/480Mbps) Sortie vidéo jusqu'à 1920x1080@60Hz avec USB3.0 (sortie vidéo 800x600 avec USB 2.0) Pilote certifié WHCK/WHQL pour Windows 7, 8 et 10 - Prend en charge les effets Windows Aero

Contenu de l'emballage

1. Adaptateur graphique USB3.0
2. Guide d'installation rapide

Exigences du système

Intel i3 2,5GHz ou plus

SDRAM DDR3 4GO

Systèmes d'exploitation : Windows 7 et plus

Installation

1. Connectez le port USB du DA-70842 à un ordinateur
2. Installez le pilote (fichier. exe) et redémarrez l'ordinateur.
3. Connectez le connecteur DVI au moniteur et effectuez les réglages nécessaires sous Windows.

PS : Si une nouvelle version du système d'exploitation est utilisée, allez au site Web

http://www.business.assmann.com/et téléchargez le nouveau pilote.

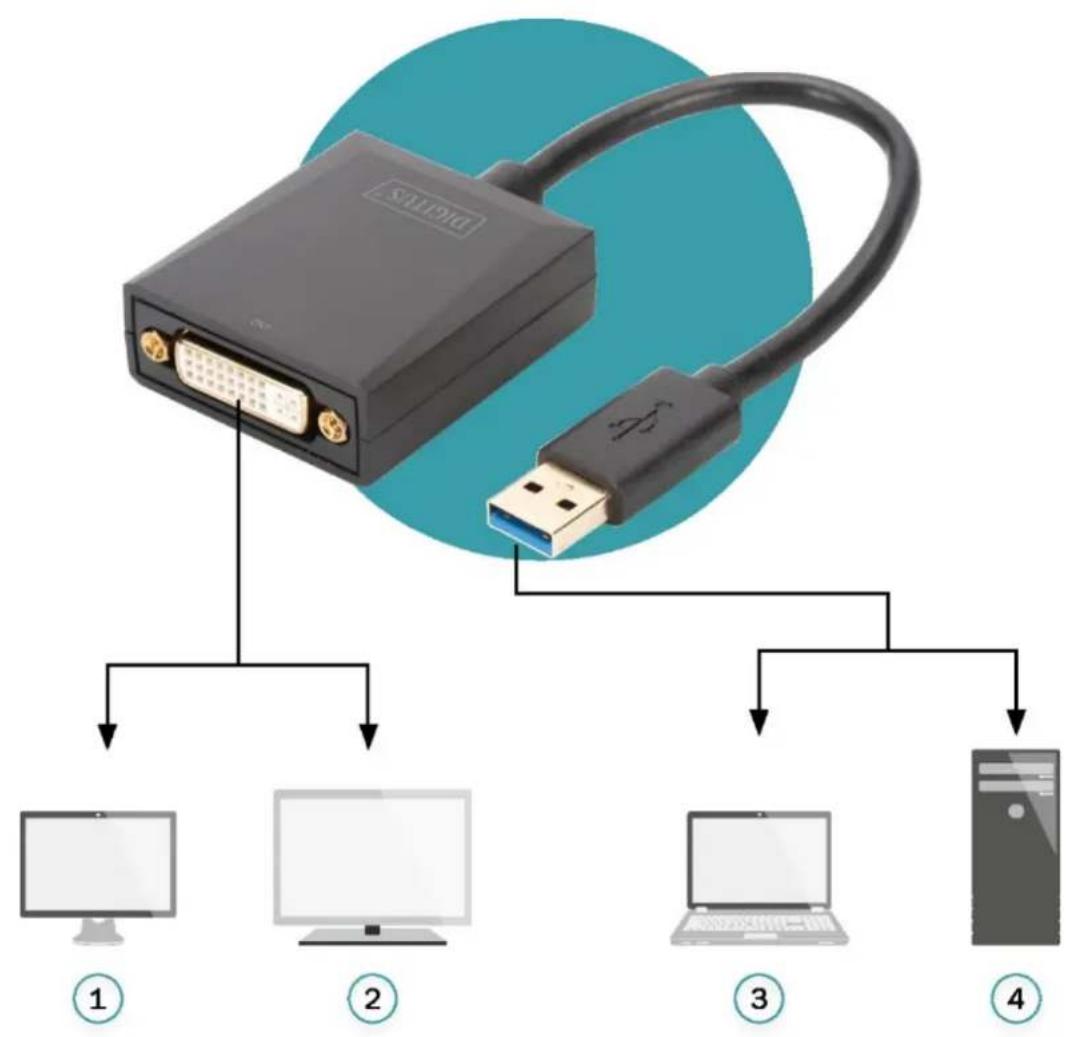

Schéma de raccordement

1) Moniteur

3) Carnet

2) Télévision 1080p

4) PC

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

Assmann Electronic GmbH

58513 Ludenscheid

Germany
