| Type de produit | Haut-parleur de voiture 2 voies séparé |
| Marque | Sony |
| Modèle | XSHA1727 |
| Configuration | Système séparé à 2 voies |
| Haut-parleur des basses (woofer) | 16,5 cm (type conique) |
| Haut-parleur des aiguës (tweeter) | 3 cm (type en dôme) |
| Puissance de crête | 180 W |
| Puissance nominale (RMS) | 30 W |
| Impédance | 4 Ω |
| Sensibilité | 89 dB/W/m |
| Réponse en fréquence | 60 Hz - 20 000 Hz |
| Poids du woofer (par unité) | Environ 560 g |
| Poids du tweeter (par unité) | Environ 45 g |
| Poids total (par paire) | Environ 1210 g |
| Accessoires fournis | Éléments d'installation |
| Compatibilité automobile | Renault, Rover, Seat, Skoda, Volkswagen (selon tableau) |
| Précautions d'utilisation | Ne pas dépasser la puissance de crête ; éloigner les supports magnétiques |
| Connexion avec amplificateur BTL | Raccorder directement, sans borne commune ⊕ |
| Réglage du diviseur de fréquence | Seuil à 5 000 Hz ou plus pour le tweeter si utilisé seul |
| Température de fonctionnement | Non spécifié, usage intérieur véhicule |
| Entretien | Nettoyer avec un chiffon sec |
| Garantie | Consultez votre revendeur Sony |
FOIRE AUX QUESTIONS - XSHA1727 SONY
Questions des utilisateurs sur XSHA1727 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur de voiture au format PDF gratuitement ! Retrouvez votre notice XSHA1727 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XSHA1727 de la marque SONY.

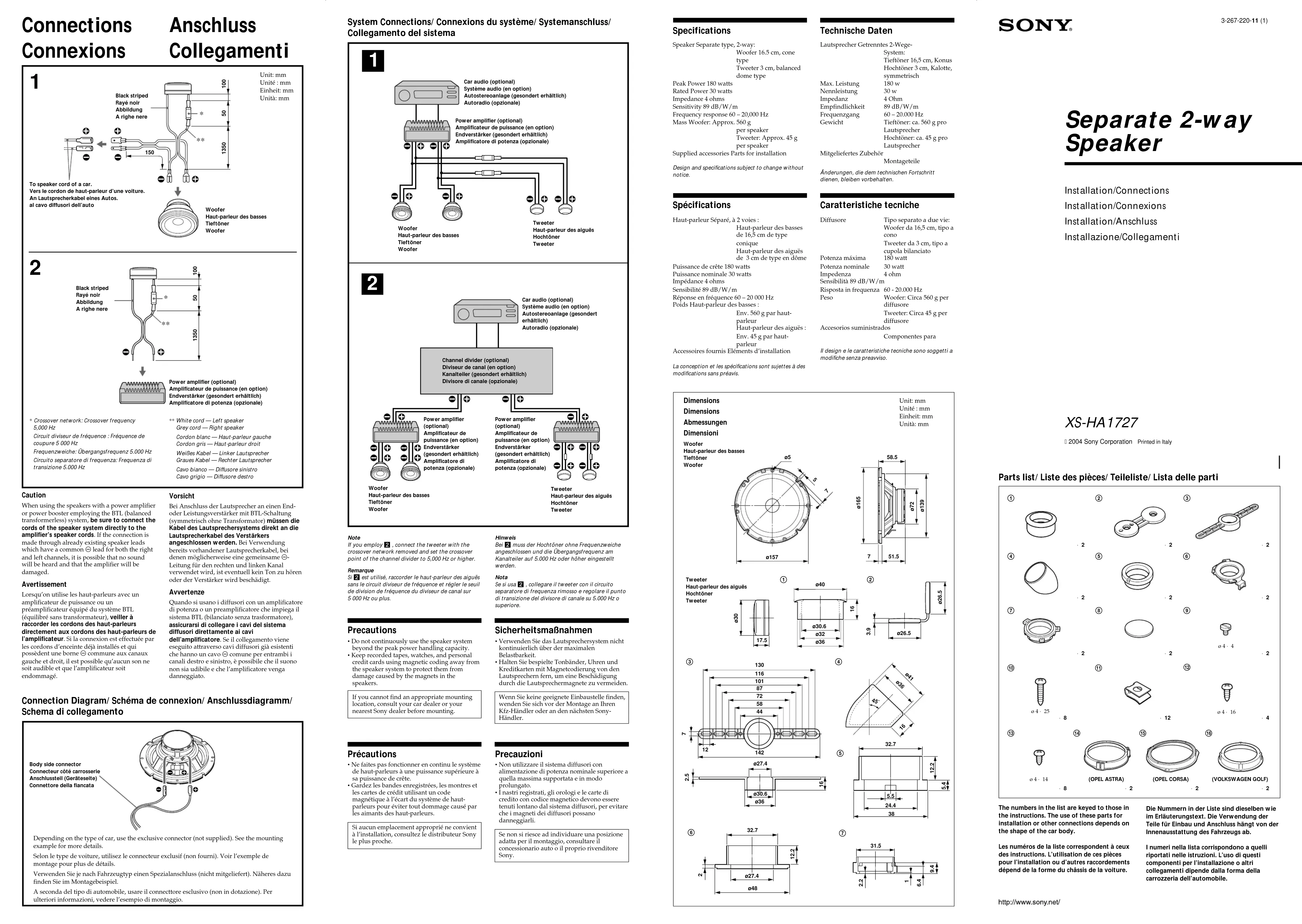

MODE D'EMPLOI XSHA1727 SONY
Lorsqu'on utilise les haut-parleurs avec un amplificateur de puissance ou un préamplificateur équipé du système BTL (équilibré sans transformateur), veiller à raccorder les cordons des haut-parleurs directement aux cordons des haut-parleurs de l'amplificateur. Si la connexion est effectuée par les cordons d'enceinte déjà installés et qui possèdent une borne ⊕ commune aux canaux gauche et droit, il est possible qu'aucun son ne soit audible et que l'amplificateur soit endommagé.
Vorsicht
Si 2 est utilisé, raccorder le haut-parleur des aiguës sans le circuit diviseur de fréquence et régler le seuil de division de fréquence du diviseur de canal sur 5 000 Hz ou plus.
Precautions
- Ne faites pas fonctionner en continu le système de haut-parleurs à une puissance supérieure à sa puissance de crête. - Gardez les bandes enregistrées, les montres et les cartes de crédit utilisant un code magnétique à l'écart du système de haut-parleurs pour éviter tout dommage causé par les aimants des haut-parleurs. Si aucun emplacement approprié ne convient à l'installation, consultez le distributeur Sony le plus proche.
Haut-parleur Séparé, à 2 voies : Haut-parleur des basses de 16,5 cm de type comique Haut-parleur des aigués de 3 cm de type en dôme Puissance de crête 180 watts Puissance nominale 30 watts Impédance 4 oms Sensibilité 89 dB/W/m Réponse en fréquence 60 – 20 000 Hz Poids Haut-parleur des basses : Env. 560 g par haut- parleur Haut-parleur des aigués : Env. 45 g par haut- parleur
Accessoires fournis Eléments d'installation La conception et les spécifications sont sujettes à des modifications sans préavis.
Il peut être nécessaire d'utiliser l'adaptateur exclusif (non fourni) suivant le type de la voiture. Consultez la liste suivante.

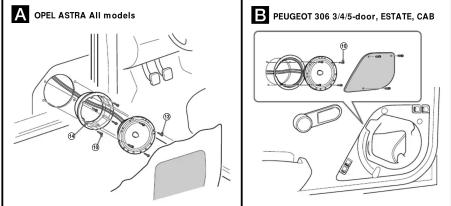

Einbau Montaggio
These are some mounting examples for the car types shown in the table. Install the unit in the manner suited to your car. However, the interior paneling of the listed cars may be different from that of the illustrated mounting examples. This is due to changes or modifications in the car model. In such a case, consult your car dealer or your nearest Sony dealer before installation. Voici quelques examples de montage du système en fonction des modèles de voiture mentionnés dans le tableau. Installer le système selon le modèle de voiture. Cependant, la garniture intérieure des voitures listées peut différer de celle illustrée dans les exemples de montage. Cette différée dans les ampers et aux du habitants du centre de changer le modèle. Dans ce cas, avant de procéder au montage, consulter le concessionnaire automobile ou le concessionnaire Sony le plus proche.
Für die in der Tabelle aufgelisteten Modelle finden Sie im Folgenden einige Montagebespielle. Montieren Sie das Gerät so, wie es dem Modell Ihres Autos am echesten entspricht. Die aufgelisteten Autos können jedoch hinsichtlich ihrer Innenausstattung von den abgebildeten Montagebespielen abweichen, Hersteller ihre Modelle gegebenentlich leicht modifizieren. Wenden Sie sich in diesem Falle bitte an Ihren Autohändler oder an Ihren Sony-Händler. Alcuni esempi di montaggio dell'apparecchio, specifici per alcuni modelli di automobili, sono elencati nella tabella. Installare l'apparecchio nella maniera più adatta alla propria auto. La pannellatura interna delle automobili elencate può tuttavia differire dagli esempi di montaggio illustrati. Ciò dipende dalla decisione dei produttori di cambiare o modificare il colello. In cui le non è sottamente, come concesionario i il più vicino rivenditore autorizzato Sony prima dell'installazione.
| Car nameMarque de la voitureHerstellerMarca dell'automobile | Car modelModèle de voitureFahrzeugmodellModello dell'automobile | Model yearAnnée de constructionBahrAnno del modello | LocationEmplacementMontageportPosizione | IllustrationIllustrationAldungIllustrazione | |
| TweeterHaut-parleur des aigübs HochtönerTweeter | Woofer Haut-parleur des basses TiertönerWoofer | ||||
| RENAULT | ESPACE 5DOOR | '91-'97 | 8 | E | - |
| ESPACE/GRANDE ESFACE 5DOOR | '91-'97 | 8(8) | - | - | |
| LAGUNA 5DOOR | '94-' | 8 | E | - | |
| LAGUNA ESTATE | '95-' | 8 | E | - | |
| MEGANE 4/5DOOR (RT), COUPE | '95-' | 8 | E* | - | |
| SAFRANE 5DOOR | '92-' | 8 | E | - | |
| 8 | - | - | |||
| ROVER | 200 3/5DOOR | '89-'95 | 8 | - | - |
| 200 2DOOR COUPE | '92-' | 8 | - | - | |
| 200 CABRIO | '92-'96 | 8 | - | - | |
| 40 4DOOR | '93-'95 | 8(8) | - | - | |
| '95-' | 8 | - | - | ||
| SEAT | ALHAMBRA 5DOOR | '95-' | 8(8) | - | - |
| CORDOBA 2/3/3DOOR | '93-'99 | 8 | - | - | |
| CORDOBA ESTATE | '97-'99 | 8 | - | - | |
| IBZA 3/5DOOR | '93-'99 | 8 | - | - | |
| INCA 2DOOR | '99-' | 8 | - | - | |
| SKODA | OCTAVIA 5DOOR | '96-' | 8 | - | - |
| OCTAVIA ESTATE | '98-' | 8 | - | - | |
| BORA | '98-' | 8 | G | - | |
| 8 | H | - | |||
| VOLKSWAGEN | GOLF-3 3/5DOOR, ESTATE, CABRIO | '91-'97 | 8 | - | - |
| GOLF-3 5DOOR, ESTATE | '91-'97 | 8 | - | - | |
| GOLF-4 3DOOR | '97-' | 8 | G | - | |
| 8 | - | - | |||
| GOLF-4 5DOOR, ESTATE | '97-' | 8 | G | - | |
| 8 | H | - | |||
| GOLF CABRIO | '98-' | 8 | - | - | |
| NEW BEETLE | '98-' | 8 | G | - | |
| 8 | - | - | |||
| PASSAT 4DOOR | '89-'96 | 8 | - | - | |
| '93-'96 | 8 | - | - | ||
| PASSAT ESTATE | '89-'97 | 8 | - | - | |
| '93-'97 | 8 | - | - | ||
| PASSAT 4DOOR, ESTATE | '96-' | 8 | G | - | |
| 8 | H | - | |||
| POLO 3/5DOOR | '94-'97 | 8 | - | - | |
| POLO 4DOOR | '96-'99 | 8 | - | - | |
| POLO ESTATE | '98-'99 | 8 | - | - | |
| SHARAN 5DOOR | '95-' | 8(8) | - | - | |
| VENTO 4DOOR | '91-'97 | 8(8) | - | - | |
Mounting Example/ Exemple de montage/ Montagebeispiele/ Esempio di montaggio Woofer/ Haut-parleur des basses/ Tieftöner/ Woofer
Tweeter/ Haut-parleur des aiguës/ Hochtöner/ Tweeter
D
F
G
H
I
a
b
J
a
b
