Type de produit	Platine de rue vidéo multi-habitations
Marque	Thomson
Modèle	512284
Compatibilité	Jusqu'à 4 combinés Thomson 512281 (audio) ou 512285 (audio/vidéo couleur)
Composition du kit	1 platine de rue, vis de fixation, 3 prises de raccordement
Fonctions principales	Vision nocturne (LED infrarouge), haut-parleur, microphone, bouton d'appel, porte-nom rétroéclairé
Alimentation	16 Vcc fournie par les combinés connectés
Sortie gâche électrique	12 V / 1 A max (optionnelle)
Longueur de câble max	100 m entre platine et combiné
Section de câble recommandée	6/10e (0-25 m), 0,75 mm² (25-50 m), 1,5 mm² (50-100 m)
Température de fonctionnement	-10 °C à +40 °C
Type de montage	Encastré
Résolution caméra	380 lignes
Capteur	1/4" CMOS
Vision nocturne	Oui, LED infrarouge
Entretien et nettoyage	Débrancher avant entretien, utiliser un chiffon doux légèrement humidifié, ne pas utiliser d'aérosol
Garantie	3 ans pièces et main d'œuvre
Recyclage	Ne pas jeter avec les ordures ménagères (logo DEEE)
Précautions d'installation	À l'abri du soleil et des intempéries, appliquer un joint silicone d'étanchéité

FOIRE AUX QUESTIONS - 512284 THOMSON

Comment installer la platine de rue Thomson 512284 ?

Elle se monte encastrée dans un pilier. Découpez une cavité, insérez la platine à fleur du mur, puis appliquez un joint silicone autour pour éviter les infiltrations d'eau.

Quels combinés sont compatibles avec cette platine ?

Sont compatibles les combinés Thomson 512281 (audio) et 512285 (audio/vidéo couleur). Jusqu'à 4 combinés peuvent être connectés.

Comment connecter une gâche électrique ?

Utilisez une gâche 12V/1A max. Branchez-la sur la sortie prévue. Si la gâche dépasse 500 mA, ajoutez une alimentation 12V externe.

Quelle est la longueur de câble maximale entre la platine et le combiné ?

La longueur maximale est de 100 m. Adaptez la section du câble : 6/10e jusqu'à 25 m, 0,75 mm² jusqu'à 50 m, 1,5 mm² au-delà.

Comment ouvrir les porte-noms ?

Retirez la vis en bas de la platine, faites glisser la face avant vers le bas, puis faites coulisser le porte-nom vers le bas pour insérer une étiquette.

Comment nettoyer la platine de rue ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux légèrement humidifié. N'utilisez jamais de produits abrasifs ou d'aérosols.

Que se passe-t-il si personne ne répond après un appel ?

Si personne ne décroche, le rétroéclairage du porte-nom et la sonnerie s'éteignent automatiquement après quelques instants.

La vision nocturne fonctionne-t-elle dans l'obscurité totale ?

Oui. En faible luminosité, les LED infrarouges s'activent pour permettre une image monochrome même dans l'obscurité complète.

La platine nécessite-t-elle une alimentation externe ?

Non, sauf si vous utilisez une gâche électrique. Sans gâche, la platine est alimentée en 16Vcc par les combinés connectés.

Que faire si la platine ne fonctionne pas après installation ?

Vérifiez le câblage et les connexions. Si le problème persiste, contactez le SAV Avidsen au 0 892 701 369 (0,35€/min + prix appel) du lundi au vendredi de 9h à 12h et de 14h à 18h.

MODE D'EMPLOI 512284 THOMSON

FR Platine de rue vidéo multi habitations

réf. 512284

Jusqu'à 4 habitations

Night vision

Vision nocturne

SOMMAIRE

A - cOnSIgnES dE SécuRIté 04

1 - PRÉCAUTIONS D'UTILISATION 04
2 - ENTRETIEN ET NETTOYAGE 04
3 - RECYCLAGE 04

B - dEScRIptIOn du pROduIt 05

1 - INTRODUCTION 05
2 - COMPOSITION DU KIT 05
3 - PLATINE DE RUE 06

c - InStAllAtION 07

1 - PRECAUTIONS D'INSTALLATION 07
2 - INSTALLATION DE LA PLATINE DE RUE 07
3 - BRANCHEMENT 08

d - utilISAtION 10

E - cARActERISTIQuES tEcHnIQuES 11

1 - CARACTÉRISTIQUES GÉNÉRALES 11
2 - GARANTIE 11
3 - ASSISTANCE ET CONSEILS 11
4 - RETOUR PRODUIT/ SAV 11

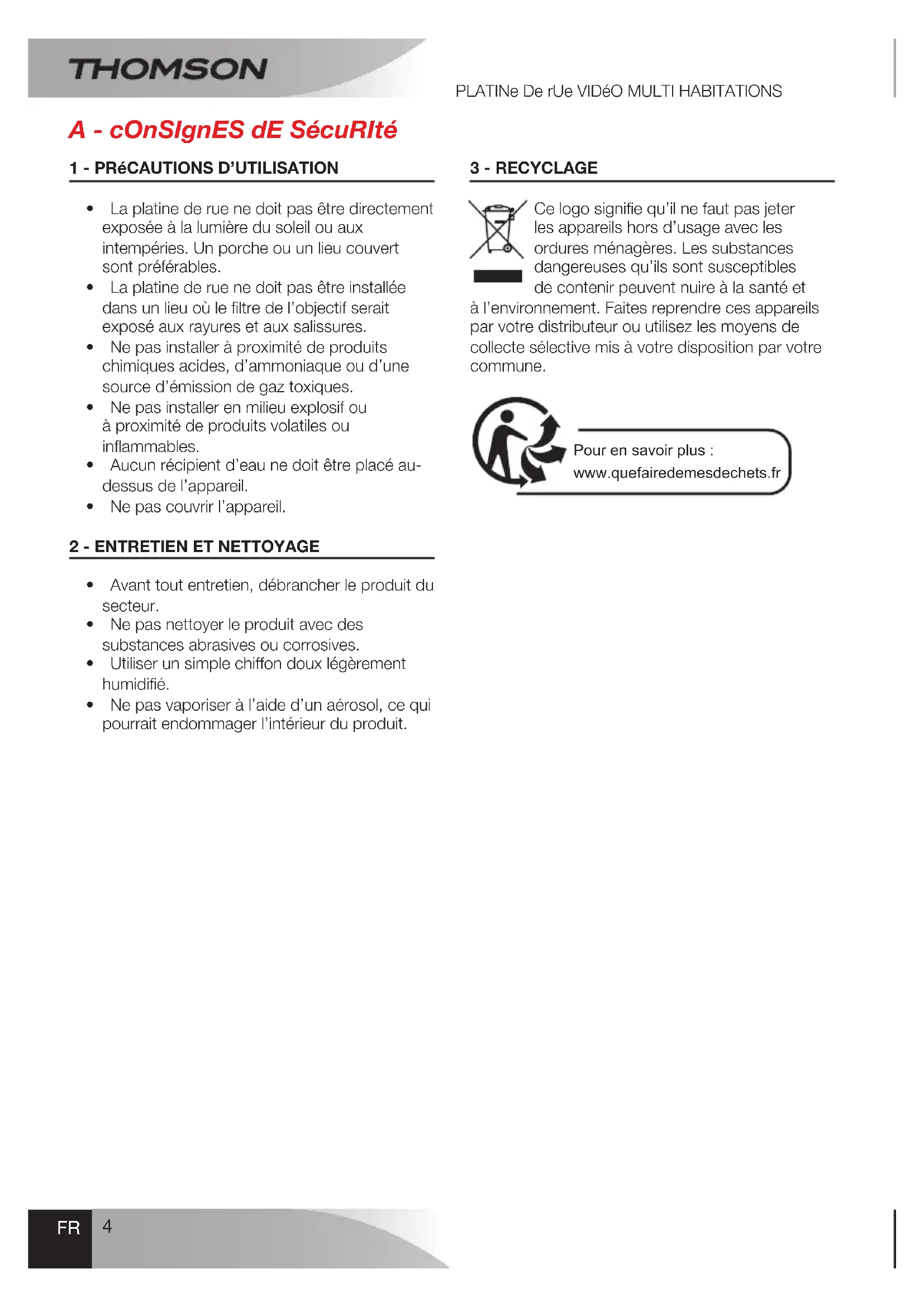

A - cOnSIgnES dE SécuRIté

1 - PRÉCAUTIONS D'UTILISATION

• La platine de rue ne doit pas être directement exposée à la lumière du soleil ou aux intempéries. Un porche ou un lieu couvert sont préférables.
• La platine de rue ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas installer en milieu explosif ou à proximité de produits volatiles ou inflammables.
• Aucun récipient d'eau ne doit être placé au-dessus de l'appareil.
• Ne pas couvrir l'appareil.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et

à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - dEScRIptlOn du pROdult

1 - INTRODUCTION

Cette platine de rue est conçue pour être connectée avec jusqu'à 4 interphones audio et/ou vidéo. Elle permet ainsi d'équiper une entrée commune à 4 occupants tout en évitant les travaux fastidieux et superflus qu'occasionnerait l'installation de 4 modèles conventionnels et indépendants.

Les modèles compatibles sont :

• Le combiné audio Thomson 512281
• Le combiné audio et vidéo couleur Thomson 512285

Toutes les combinaisons sont possibles, ce qui permet à l'utilisateur d'adopter une configuration qui correspond exactement à son besoin.

Seuls 2 fils sont nécessaires pour connecter un interphone audio ou un interphone audio/vidéo à la platine 4 noms.

2 - COMPOSITION DU KIT

1 Platine de rue Vis de fixation

3 Prise de raccordement au(x) combiné(s)

B - dEScRIptlOn du pROdult

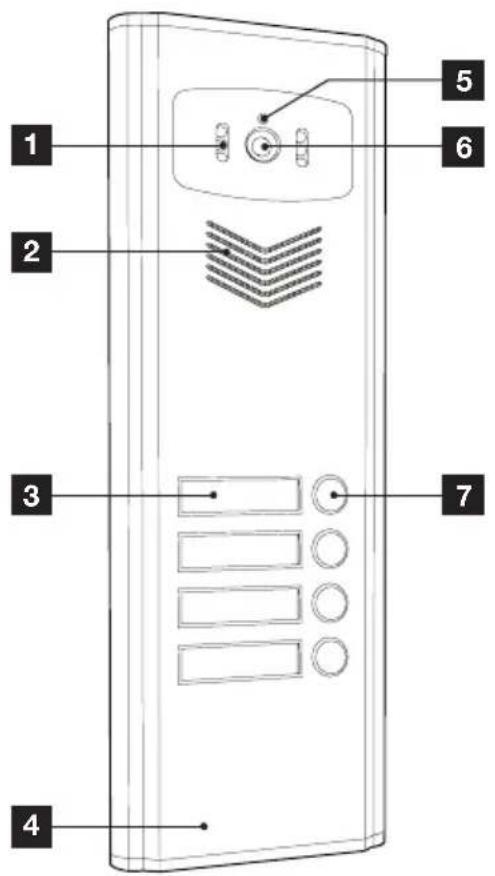

3 - PLATINE DE RUE

1 2 3 4 5 6 7

1	LED infrarouge pour la vision nocturne
2	Haut-parleur
3	Porte-nom
4	Microphone

5	Capteur de luminosité
6	Objectif de la caméra
7	Bouton d'appel

c - InStAllAtION

1 - PRECAUTIONS D'INSTALLATION

Avant d'installer votre platine de rue, il est important de vérifier les points suivants :

• La platine de rue ne doit pas être directement exposée à la lumière du soleil sous risque de détériorer le capteur optique de la caméra. Un porche ou un lieu couvert est préférable. Ne pas installer à proximité des produits chimiques acides, de l'ammoniaque ou d'une source d'émission de gaz toxiques.
• Afin d'éviter toute interférence ou altération du signal, il est préférable de ne pas faire passer les câbles platine de rue-gâche ou combiné-platine de rue à proximité d'un câble 230V (si possible utiliser une gaine spécifique).
• Attention à ne pas court-circuiter les bornes lors de l'installation : risques de dommages irrémédiables à la mise sous tension et d'annulation de la garantie.

Attention : réalisez un joint silicone d'étanchéité entre la platine de rue et son support pour empêcher toute infiltration d'eau par l'arrière.

2 - INSTALLATION DE LA PLATINE DE RUE

La platine de rue est prévue pour un montage encastré uniquement.

Entailler le pilier de manière à pouvoir loger la partie plastique arrière de la platine de rue.

Mauvais

Une fois logée dans son emplacement, la platine de rue doit arriver à fleur du pilier.

C - INSTALLATION

Retirer la vis à la base de la platine de rue puis faire glisser l'avant de la platine de rue vers le bas pour retirer le cache plastique et accéder aux borniers de connexion :

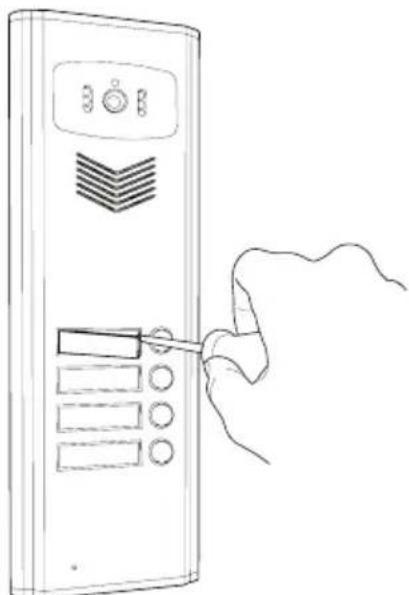

Ouverture des porte-noms

- Pour ouvrir un porte nom et pouvoir y insérer un nom, procéder de la manière suivante :

- Pour refermer, répéter la procédure en sens inverse.

3 - BRANChEMENT

Entre l'interphone et la platine de rue (100 m maximum)

- Afin de s'assurer d'une bonne qualité audio et vidéo, il est conseillé de ne pas utiliser plus de 100 m de câble entre la platine de rue et l'interphone. Bien raccorder les fils comme suit (une inversion de branchement peut endommager la platine de rue). La section du câble à utiliser dépend de sa longueur :

Longueur du câble Section à utiliser

De 0 à 25m 6/10ème type téléphone

De 25m à 50m 0,75mm2

De 50m à 100m 1,5mm2

Entre la platine de rue et une gâche électrique (option)

• Il est recommandé d'utiliser un câble d'une section de 0,75mm2 minimum.
• Utiliser une gâche 12V/1A maximum avec ou sans mémoire mécanique.
• Utiliser une alimentation 12V additionnelle lorsque la gâche requiert un courant supérieur à 500mA

c - InStAllAtlOn

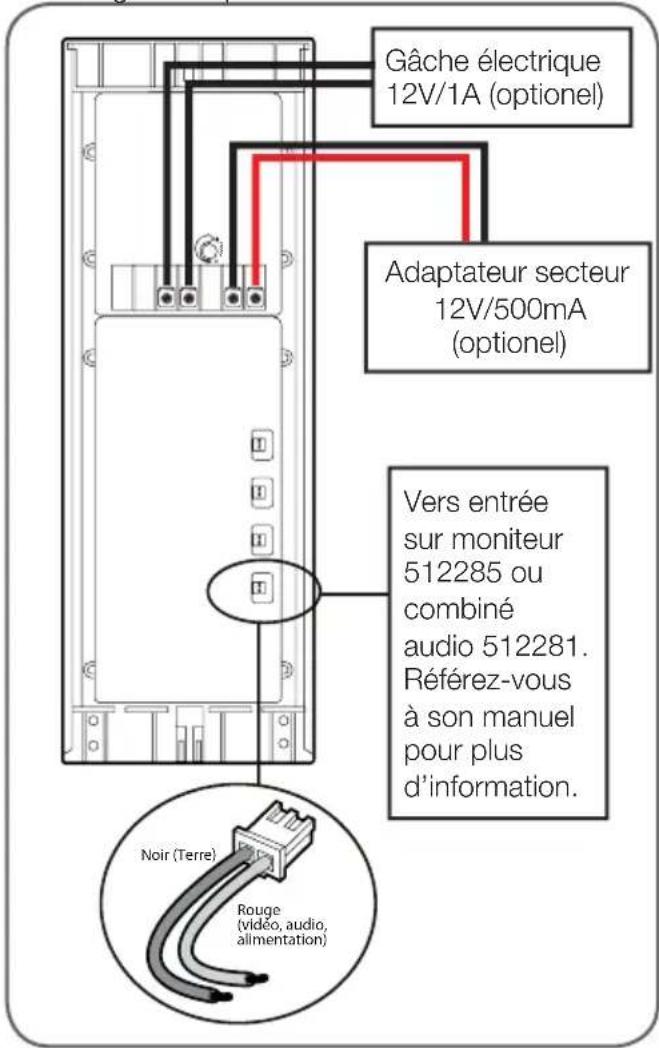

Le câblage à adopter est le suivant :

Gâche électrique 12V/1A (optionel) Adaptateur secteur 12V/500mA (optionel) Vers entrée sur moniteur 512285 ou combiné audio 512281. Référez-vous à son manuel pour plus d'information. Noir (Terre) Rouge (vidéo, audio, alimentation)

Remarques :

• Respecter le sens de câblage.
• Chaque entrée peut être attribuée à un combiné audio simple 512281 ou audio+vidéo 512285.
• Il est possible de ne rien câbler sur une ou plusieurs entrées. Le ou les boutons d'appel correspondants ne seront pas activés. Le reste du fonctionnement demeurera inchangé.
• La gâche électrique est également facultative.
• La platine de rue ne nécessite aucune alimentation externe sans gâche. Ce sont les combinés connectés qui lui fourniront l'énergie nécessaire à son fonctionnement.
• Avec une gâche 12V/ 1A, il conviendra de recouvrir à une alimentation supplémentaire.

d - utilISATlOn

- Appuyer sur l'un des boutons d'appel pour faire sonner le combiné correspondant. Le rétroéclairage du porte-nom correspondant s'illumine pendant quelques secondes. Si le combiné connecté est un combiné audio-vidéo 512285, l'interlocuteur verra également l'image de son visiteur. Si la luminosité ambiante est faible, l'éclairage infrarouge s'activera (lumière invisible à l'oeil nu) et l'interlocuteur aura une image monochrome même dans l'obscurité complète.

- Si l'interlocuteur répond, il suffit de parler face à la platine de rue à une distance de 1m maximum pour converser avec lui.

- Si personne ne répond, le rétroéclairage du porte-nom et la sonnerie se coupent au bout de quelques instants.

Tension d'alimentation	16Vdc (fournie par les combinés connectés)
Sortie gâche électrique	Prévue pour piloter une gâche électrique 12V 1A
Longueur de câble maximum	100m
Plage de température	-10°C à 40°C
Type de montage	Montage encastré
Resolution	380 lignes
Capteur	14 “ CMOS

2 - GARANTIE

• Ce produit est garanti 3 ans, pièces et d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant tout cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera garantie.
• Les éléments dits consommables, tels les piles ne rentrent pas dans le cadre de la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter

devant votre installation afin que l'un de nos techniciens diagnostique l'origine du mai problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après lavente au :

0 892 701 369 Service 0,35 €/min + prix appel

Du lundi au vendredi de 9h à 12h et de 14h à 18h.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.
