MODE D'EMPLOI 512280 THOMSON

FR Platine de rue audio multi habitations

réf. 512280

A - cOnSIgnES dE SécuRIté 04

1 - PRÉCAUTIONS D'UTILISATION 04
2 - ENTRETIEN ET NETTOYAGE 04
3 - RECYCLAGE 04

B - dEScRIptlOn du pROdult 05

1 - INTRODUCTION 05
2 - COMPOSITION DU KIT 05
3 - PLATINE DE RUE 06

c - InStAllAtION 07

1 - PRECAUTIONS D'INSTALLATION 07
2 - INSTALLATION DE LA PLATINE DE RUE 07
3 - BRANCHEMENTS 08

d - utilISAtION 10

E - cARActERISTIQuES tEcHnIQuES 11

1 - CARACTÉRISTIQUES GÉNÉRALES 11
2 - GARANTIE 11
3 - ASSISTANCE ET CONSEILS 11
4 - RETOUR PRODUIT/ SAV 11

A - cOnSIgnES dE SécuRIté

1 - PRÉCAUTIONS D'UTILISATION

• La platine de rue ne doit pas être directement exposée à la lumière du soleil ou aux intempéries. Un porche ou un lieu couvert sont préférables.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas installer en milieu explosif ou à proximité de produits volatiles ou inflammables.
• Aucun récipient d'eau ne doit être placé au-dessus de l'appareil.
• Ne pas couvrir l'appareil.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher du secteur chaque moniteur ou combiné raccordé.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et

à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - dEScRIptlOn du pROdult

1 - INTRODUCTION

Cette platine de rue est conçue pour être connectée avec jusqu'à 4 combinés. Elle permet ainsi d'équiper une entrée commune à 4 occupants tout en évitant les travaux fastidieux et superflus qu'occasionnerait l'installation de 4 modèles conventionnels et indépendants.

Le modèle compatible est :

• Le combiné audio Thomson 512281

Seuls 2 fils sont nécessaires pour connecter un interphone audio à la platine 4 noms.

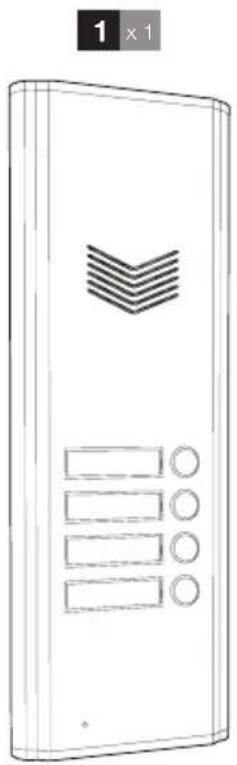

2 - COMPOSITION DU KIT

1 x 1

2 x 2 3 x 4

1 Platine de rue

2 Vis de fixation 3 Prise de raccordement au(x) combiné(s)

B - dEScRIptlOn du pROdult

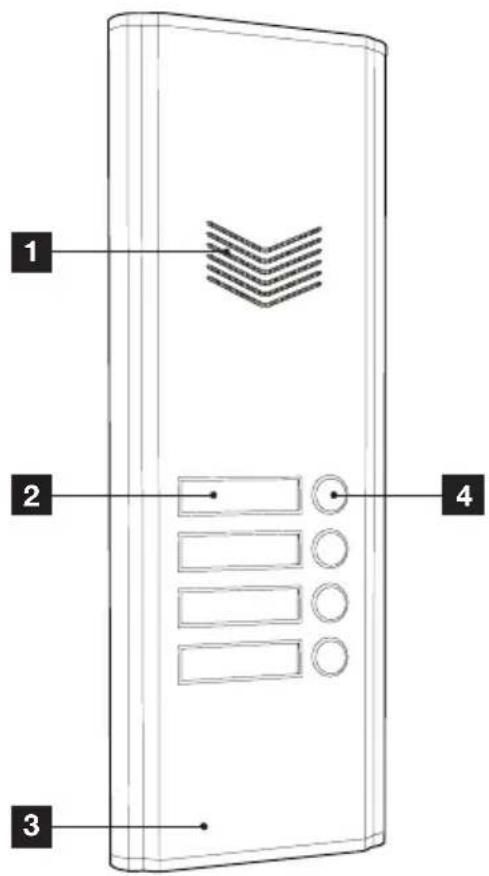

3 - PLATINE DE RUE

1 2 3 4

1	Haut-parleur
2	Porte-nom

3	Microphone
4	Bouton d'appel

c- InStAllAtION

1 - PRECAUTIONS D'INSTALLATION

Avant d'installer votre platine de rue, il est important de vérifier les points suivants :

• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Afin d'éviter toute interférence ou altération du signal il est préférable de ne pas faire passer les câbles platine de rue-gâche ou combiné platine de rue à proximité d'un câble 230V (si possible utiliser une gaine spécifique)
• Attention à ne pas court-circuiter les bornes lors de l'installation : risques de dommages irrémédiables à la mise sous tension et d'annulation de la garantie.

Attention : réalisez un joint silicone d'étanchéité entre la platine de rue et le mur pour empêcher toute infiltration d'eau par l'arrière.

2 - INSTALLATION DE LA PLATINE DE RUE

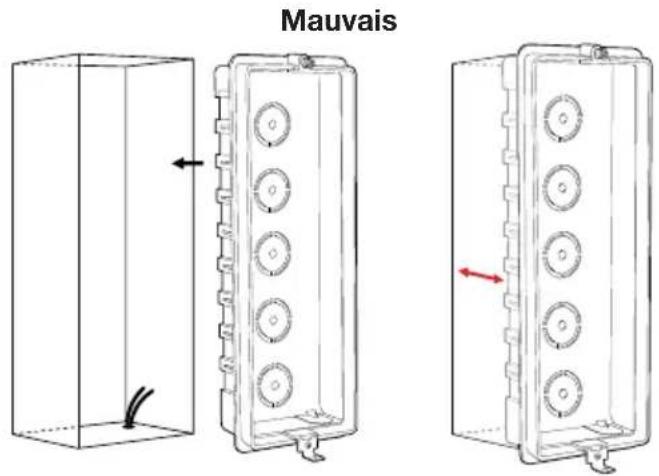

La platine de rue est prévue pour un montage encastré uniquement.

Entailler le pilier de manière à pouvoir loger la partie plastique arrière de la platine de rue.

Mauvais

Mauvais

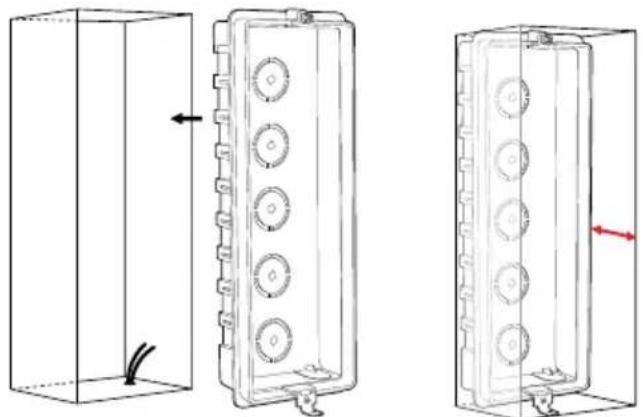

Une fois logée dans son emplacement, la platine de rue doit arriver à fleur du pilier.

C - INSTALLATION

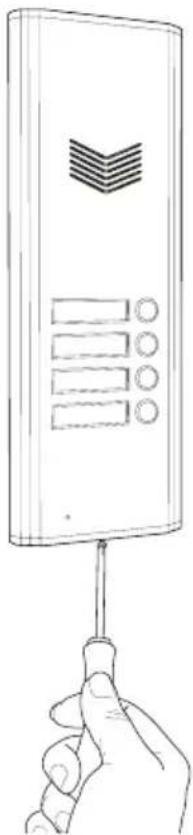

Retirer la vis à la base de la platine de rue puis faire glisser l'avant de la platine de rue vers le bas pour retirer le cache plastique et accéder aux borniers de connexion :

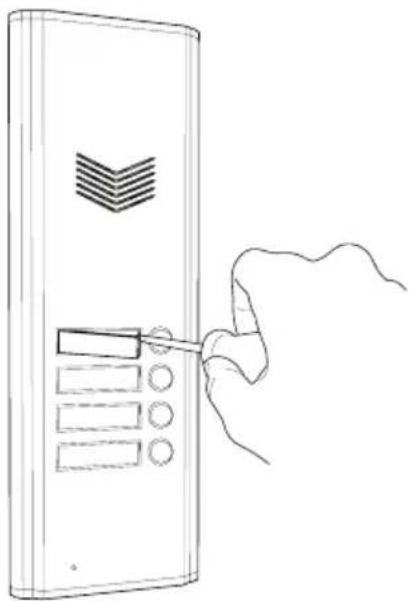

Ouverture des porte-noms

- Pour ouvrir un porte nom et pouvoir y insérer un nom, procéder de la manière suivante :

Entre l'interphone et la platine de rue (100 m maximum)

- Afin de s'assurer d'une bonne qualité audio, il est conseillé de ne pas utiliser plus de 100m de câble entre la platine de rue et le combiné. Bien raccorder les fils comme suit (une inversion de branchement peut endommager la platine de rue). La section du câble à utiliser dépend de sa longueur :

Longueur du câble Section à utiliser

De 0 à 25m 6/10ème type téléphone

De 25m à 50m 0,75mm2

De 50m à 100m 1,5mm2

Entre la platine de rue et une gâche électrique (option)

• Il est recommandé d'utiliser un câble d'une section de 0,75mm2 minimum.
• Utiliser une gâche 12V/1A maximum avec ou sans mémoire mécanique.
• Utiliser une alimentation 12V additionnelle lorsque la gâche requiert un courant supérieur à 500mA

c - InStAllAtlOn

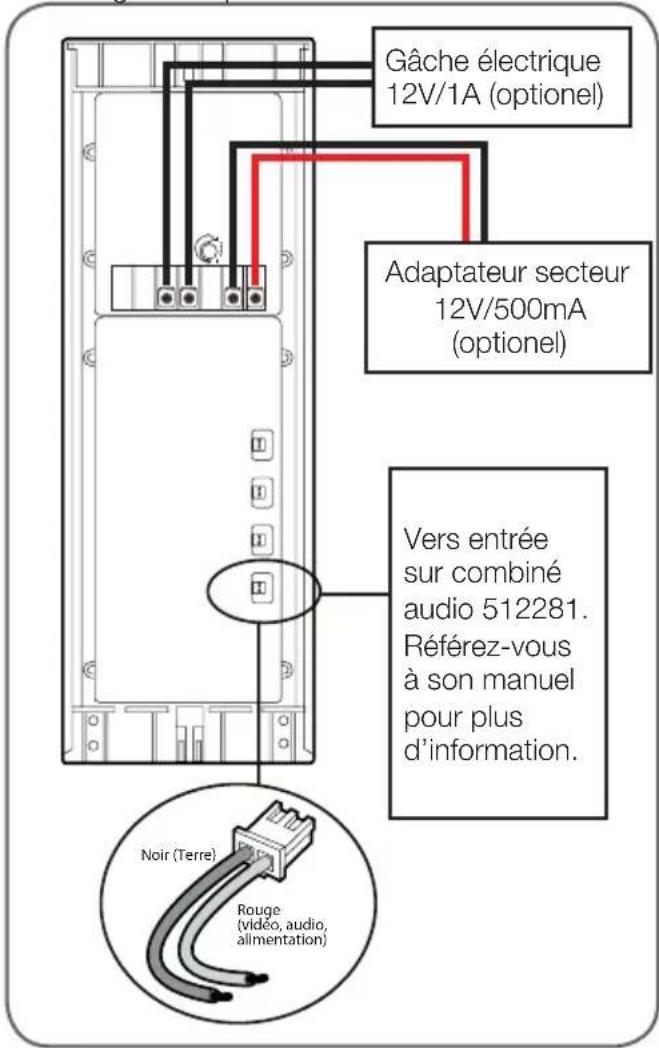

Le câblage à adopter est le suivant :

Gâche électrique 12V/1A (optionel) Adaptateur secteur 12V/500mA (optionel) Vers entrée sur combiné audio 512281. Référez-vous à son manuel pour plus d'information. Noir (Terre) Rouge (vidéo, audio, alimentation)

Remarques :

• Respecter le sens de câblage.
• Chaque entrée peut être attribuée à un combiné audio simple 512281.
• Il est possible de ne rien câbler sur une ou plusieurs entrées. Le ou les boutons d'appel correspondants ne seront pas activés. Le reste du fonctionnement demeurera inchangé.
  • La gâche électrique est également facultative.
• La platine de rue ne nécessite aucune alimentation externe sans gâche. Ce sont les combinés connectés qui lui fourniront l'énergie nécessaire à son fonctionnement.
• Avec une gâche dont le courant est supérieur à 500mA il conviendra de recourir à une alimentation supplémentaire.

d - utilISATION

• Appuyer sur l'un des boutons d'appel pour faire sonner le combiné correspondant. Le rétroéclairage du porte-nom correspondant s'illumine pendant quelques secondes.
• Si l'interlocuteur répond, il suffit de parler face à la platine de rue à une distance de 1m maximum pour converser avec lui.
• Si personne ne répond, le rétroéclairage du porte-nom et la sonnerie se coupent au bout de quelques instants.

Tension d'alimentation	16Vdc (fournie par les combinés connectés)
Sortie gâche électrique	Prévue pour piloter une gâche électrique 12V 1A
Longueur de câble maximum	100m
Plage de température	-10°C à 40°C
Type de montage	Montage encastré

2 - GARANTIE

• Ce produit est garanti 3 ans, pièces et d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant tout cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.
• Les éléments dits consommables, tels les piles ne rentrent pas dans le cadre de la garantie.

3 - ASSISTANCE ET CONSEILS

- Malgré tout le soin que nous avons avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

- En cas de problème de fonctionnement pendant l'installation ou après quelques jours ma d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après vente au :

0 892 701 369 Service 0,35 €/min + prix appel

Du lundi au vendredi de 9h à 12h et de 14h à 18h.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.
