Caractéristiques	Détails
Taille de l'écran	24 pouces
Type de panneau	VA (Vertical Alignment)
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	4 ms (gris à gris)
Luminosité	250 cd/m²
Contraste	3000:1 (statique)
Angle de vue	178° horizontal / 178° vertical
Connectivité	HDMI, D-Sub (VGA)
Consommation d'énergie	25 W (en fonctionnement), 0.3 W (en veille)
Dimensions (avec support)	547.6 x 410.5 x 220.5 mm
Pays de fabrication	Corée du Sud
Garantie	2 ans
Utilisation recommandée	Bureau, gaming occasionnel, multimédia
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Certifications CE, RoHS

FOIRE AUX QUESTIONS - S24D332H SAMSUNG

Comment connecter mon moniteur SAMSUNG S24D332H à mon ordinateur ?

Pour connecter votre moniteur, utilisez un câble HDMI ou VGA. Branchez une extrémité au moniteur et l'autre à votre ordinateur, puis sélectionnez la source d'entrée appropriée sur le moniteur.

Mon moniteur n'affiche rien, que faire ?

Vérifiez que le moniteur est allumé et que le câble est correctement connecté. Assurez-vous également que la source d'entrée est correctement sélectionnée. Si le problème persiste, essayez avec un autre câble ou un autre ordinateur.

Comment ajuster la luminosité et le contraste du moniteur ?

Accédez au menu OSD (On-Screen Display) en utilisant les boutons situés sur le moniteur. Naviguez jusqu'à 'Luminosité' ou 'Contraste' et ajustez les niveaux selon vos préférences.

Mon moniteur clignote, que faire ?

Un clignotement peut être causé par un câble défectueux. Vérifiez le câble de connexion et remplacez-le si nécessaire. Assurez-vous également que les pilotes de votre carte graphique sont à jour.

Comment régler la résolution du moniteur ?

Pour régler la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour votre moniteur SAMSUNG S24D332H.

Le son ne fonctionne pas sur le moniteur, que faire ?

Vérifiez que le volume du moniteur est activé et ajusté. Assurez-vous que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Si vous utilisez HDMI, vérifiez les paramètres audio de votre ordinateur.

Comment nettoyer l'écran de mon moniteur ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Évitez les nettoyants à base d'alcool ou de produits chimiques agressifs qui pourraient endommager l'écran.

Où puis-je trouver les pilotes pour le SAMSUNG S24D332H ?

Les pilotes peuvent être téléchargés sur le site officiel de Samsung, dans la section 'Support' dédiée à votre modèle de moniteur.

Comment activer le mode éco sur le moniteur ?

Accédez au menu OSD, naviguez jusqu'à 'Éco' ou 'Mode d'économie d'énergie' et activez-le pour réduire la consommation d'énergie.

MODE D'EMPLOI S24D332H SAMSUNG

Manuel de l'utilisateur

S24D330H S24D332H

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.

Samsung Electronics

Samsung Electronics détient les droits d'auteur du présent guide.

Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.

Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.

Des frais d'administration peuvent vous être facturés dans les situations suivantes:

(a) Un technicien intervient à toute commande alors que le produit ne présente aucun défaut (c-à-d. vous n'avez pas lu le manuel d'utilisation).

Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation).

Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

Avant utilisation du produit

Sécurisation de l'espace d'installation 4 Précautions de stockage 4

Consignes de sécurité 4
Nettoyage	5
Électricité et sécurité 5
Installation	6
Fonctionnement	7

Préparatifs

Pièces	9
Boutons frontaux 9
Face arrière 10
Modification des paramètres Luminosité et Contraste	11

Réglage de l'inclinaison du produit 11 Verrou antivol 12

Installation	13
Fixation du socle 13
Démontage du pied 14

Connexion et utilisation d'un périphérique source

Points à vérifier avant la connexion 15
Branchement et utilisation d'un PC 15
Connexion à l'aide d'un cable D-SUB (type analogique)	15
Branchement par cable HDMI 16
Connexion à l'aide d'un cable HDMI-DVI 16
Branchement de l'alimentation	16
Position correcte lors de l'utilisation du produit	17
Installation de pilote	17
Définition de la résolution optimale	17

Configuration d'écran

Luminosite	18
Contraste	18
Netteté	18
Mode Jeu	19
SAMSUNG MAGIC Bright	19
SAMSUNG MAGIC Angle 20
SAMSUNG MAGIC Upscale	20
Taille d'Image	20
Niveau noir HDMI	21
Temps de réponse	21
Position H & Position V	21
Régl. de base	21
Régl. précis	21

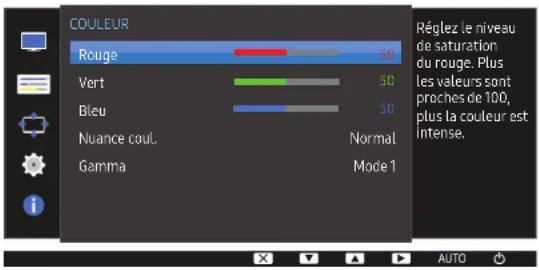

Configuration de la teinte

Rouge	22
Vert	22
Bleu	22
Nuance coul.	23
Gamma	23

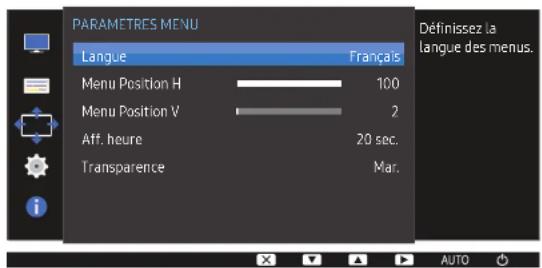

Redimensionnement ou déplacement de l'écran

Langue	24
Menu Position H & Menu Position V	24
Aff./heure	24
Transparency	24

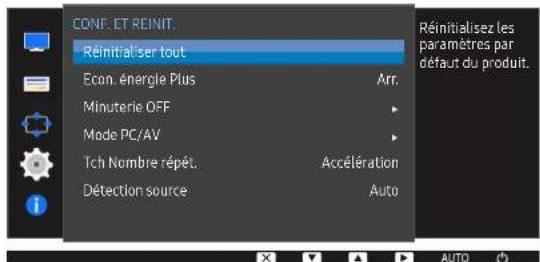

Configuration et réinitialisation

Réinitialiser tout	25
Econ. énergie Plus	25
Minuterie OFF	25
Mode PC/AV	26
Tch Nombre répét.	26
Détection source	26

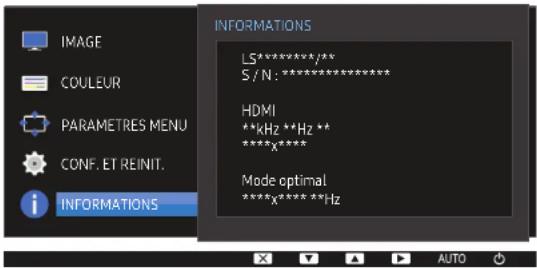

INFORMATIONS	26

Installation du logiciel

Easy Setting Box 27

Guide de dépannage

Conditions requises avant de contacter le Centre de service clientèle Samsung 28 Test du produit 28 Vérification de la résolution et de la fréquence 28 Vérifie les éléments suivants :

Général	31
Tableau des modes de signal standard 32

Annexe

Prise en charge des frais de service (Imputables aux clients) 37 Produits non défectueux 37 Dommages provoqués par le client 37 Autres cas 37

Sécurisation de l'espace d'installation

Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous.

L'aspect extérieur peut varier en fonction du produit.

Précautions de stockage

Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité.

Contactez ce centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).

Consignes de sécurité

Avertissement

Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.

Attention

Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.

Nettoyage

Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés. Respectez la procédure suivante lors du nettoyage.

1. Mettez hors tension le produit et l'ordinateur. 2. Débranchez le cable d'alimentation du produit.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Essuyez le moniteur avec un chiffon propre, doux et sec.

• N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur.
• Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

4 Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit. 5 Branchez le câble d'alimentation au produit une fois le nettoyage terminé. 6 Mettez sous tension le produit et l'ordinateur.

Avertissement

Ne utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche. Ne utilisez pas plusieurs produits sur une même prise de courant. - Ne touchez pas la fiche si vous avez les mains humides. - Insérez complètement la fiche pour qu'elle soit bien bloquée. - Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement). - Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd. - Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur. - À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise.

Attention

• Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.
• Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.
• Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
• Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.

Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.

Avertissement

• Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur. N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.
• Installez le produit à au moins 10 cm du mur pour assurer une bonne évacuation.
• Gardez les emballages plastiques hors de portée des enfants.
• Ces sacs présentent un risque d'étouffement.
• N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).

S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessures. L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée. N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.

Ladurée de vie du produit pourrait être réduite, ou un incendie pourrait déclencher.

• N'installez pas le produit à portée de jeunes enfants.
• Le produit pourrait tomber et blesser des enfants.
• Les huiles comestibles (telles que l'huile de soja) peuvent endommager ou déformer le produit. Conservez le produit à l'écart de toute pollution par les huiles. De même, n'installez pas le produit dans la cuisine ni à proximité d'une cuisinière.

Attention

• Ne faites pas tomber le produit quand vous le déplacez.
• Ne posez pas le produit sur sa face avant.
• Si vous installé le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.
• Si le produit venait à tomber, il pourrait s'endommager et/ou être la cause de blessures.
• N'installez le produit que sur des meubles ou étagères de taille adaptée.
• Posez délicatement le produit.
• Il pourrait en résulter une défaillance du produit ou des dommages corporels.

Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

• Assurez-vous de bien consulter le Centre de service clientèle SAMSUNG si vous pouvez installer le produit dans ce type d'endroit.

Avertissement

• Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.
• Contactez le Centre de service clientèle Samsung pour toute réparation. Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d'alimentation inclus. Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.
• Ne laissez pas les enfants se pendre au produit ou grimper dessus.
• Les enfants poursuivent se blesser superficiellement ou gravement.

Si le produit tombe ou que le boîtier externe est endommagé, mettez le produit hors tension et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung. Un usage continu peut provoquer un Incendie ou un choc électrique. - Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.

Le produit ou l'objet pourrait être dangereux si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation. - Ne faites pas tomber d'objets sur le produit et ne générer aucun impact. - Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. - En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. Dégagez immédiatement la zone. - Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. - Toute élévation de la température interne peut provoquer un incendie.

N'INSEREZ aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les portes d'entrée/sortie, etc.). Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung. - Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit. Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

Attention

• Si vous laissiez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.
• Active le mode d'économie d'énergie ou un économis
• Débranche le cable d'allimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).
• L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électricité ou une fuite électricité.
• Appliquée la résolution et la fréquence conseillées au produit.
• Dans le cas contraire, votre vue pourrait être altérée.
• Ne pas mettre ensemble plusieurs adaptateurs CA/CC.

Retirer le sac plastique de l'adaptateur CA/CC avant de l'utiliser.

• Ne pas laisser d'entrées d'eau l'adaptateur secteur ou le dispositif sera mouillé.
• Un choc électrique ou un incendie pourrait en résulter.
• Evitez d'utiliser le produit en extérieur, ou il peut être exposé à la pluie ou à la neige.
• Faire attention à ne pas mouiller l'adaptateur CA/CC lors du nettoyage du sol.
• Ne pas mettre l'adaptateur CA/CC à proximité d'appareils de chauffage.
• Ces substances peuvent provoquer un incendie.
• Conserver l'adaptateur CA/CC dans une zone bien aérée.
• Si vous placez l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimentation vers le haut, de l'eau ou d'autres substances étrangères pourraient entr
• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.
• S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.
• Regarder l'écran de trop près pendant une longue période peut altérer votre vue. N'utilisez pas d'humidificateurs ou de fours à proximité du produit.
• Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du produit.
• Ne touche pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud. Stockez les petits accessoaires hors de portee des enfants.
• Faites preuve de prudence lorsque vous régalez l'angle du produit ou la hauteur du support.
• Vous pourriez vous coincer la main ou le doigt et vous blesser.
• Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.
• Ne placez pas d'objets lourds sur le produit.
• Il pourrait en résulter une défaillance du produit ou des dommages corporels.

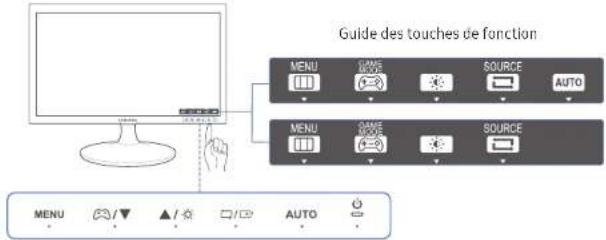

Boutons frontaux

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Pour activer un bouton sur le produit, appuyez sur la zone située en bas du panneau.

Si vous appuyez aujourd'hui du nom du bouton sur l'avant du panneau, vous n'activerez pas le bouton.

Icones	Description
MENU	Ouverz ou fermez le menu d'affichage à l'écran (OSD), ou revenez au dernier menu.Verrouillage des menus à l'écran: conservez les paramétres actuels, ouverrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramétres.Activer: Pour verrouiller les menus à l'écran, appuyez sur le bouton MENU pendant dix secondes.Désactiver: Pour déverrouiller les menus à l'écran, appuyez sur le bouton MENU pendant 10 secondes.Si les menus à l'écran sont verrouillés, les paramétres Luminosité et Contraste peuvent être régles. La fonction Mode Jeu est disponible. Le paramètre INFORMATION peut être affchéé.
	Appuyez sur pour activer ou désactiver la fonction Mode Jeu.Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Jeu est disponible.IMAGE → Contraste, Netteté, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSING, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIE, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANS IB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSIB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANS BB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSbb, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBA, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSSS, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSSB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANSBB, SANS(bb)
Icones Description
□/□	Permet de confirmer une sélection de menu. Si vous appuyez sur le bouton / / □ quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Analogue / HDMI). Si vous mettez le produit sous tension ou modifie la source d'entrée en appuyant sur le bouton / / □ , un message indiquant la source d'entrée modifiée apparaitra dans le coin supérieur gauche de l'écran.
AUTO	Appuyez sur le bouton à l'écran régler automatiquement les paramètres de l'écran. Si vous modifie la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée. Cette fonction est uniquement disponible en mode Analogue.
○	Mettre l'écran sous et hors tension.
Guide des touches de fonction	Quand vous appuyez sur un bouton de contrôle sur le produit, le guide des touches de fonction s'affiche avant que le menu à l'écran s'ouvre. (Le guide présente la fonction du bouton utilisé.) Pour acceder au menu à l'écran alors que le guide est affché, appuyez de nouveau sur le bouton correspondant. Le guide des touches de fonction peut varier selon la fonction ou le modele du produit. Référez-vous au produit utilisé. □ page des boutons de fonction s'affiche si le Mode Jeu est activé. □ : Am. □ : Mar.

Face arrière

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Port Description

DC 14V	Se connecte à l'adaptateur CA/CC.
HDMI IN	Connexion à un périphérique source à l'aide d'un cable HDMI ou HDMI-DVI.
RGB IN	Permet le branchement à un PC via le cable D-SUB.

Modification des paramètres luminosité et contraste

Réglez la Luminosité et Contraste grâce aux boutons de l'écran initial (sur lequel aucun menu d'affichage à l'écran (OSD) n'est affiché).

L'image affichée peut varier en fonction du modèle.

La luminosité par défaut peut varier selon la région.

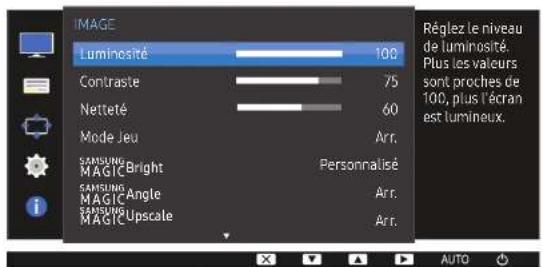

Luminosité

Ce menu n'est pas disponible si MAGN Bright est défini sur le mode Contraste Dynam.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Contraste

Ce menu n'est pas disponible si MauBright est défini sur le mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Réglage de l'inclinaison du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

• Vous pouvez régler l'inclinaison du produit. Tenez la partie supérieure du produit et régalez l'inclinaison avec prudence.

Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics.

La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus

d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. 2 Faites passer une extrémité du câble dans la boucle à l'autre extrémité. 3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrêt du produit. 4 Verrouillez le dispositif antivol.

• Vous pouvez acheter un dispositif antivol séparément.
• Pour plus d'informations, reportez-vous au guide de l'utilisation fourni avec votre dispositif antivol.
• Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.

Fixation du socle

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. L'aspect extérieur peut varier en fonction du produit.

Insérez le connecteur du pied dans le pied, dans le sens indiqué sur l'illustration.

Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

Vérifie que le connecteur du pied est correctement branché.

Soutenez le corps de l'appareil avec votre main comme le montre l'illustration.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé.

Attention

Ne soulève pas le produit à l'envers en le tenant par le socle.

Démontage du pied

Avant de retirer le socle du moniteur, posez le moniteur sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. L'aspect extérieur peut varier en fonction du produit.

Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

Retirez le connecteur du pied en tirant dans le sens de la flèche, comme le montre l'illustration.

Tout en maintenant le montant du support d'une main, tapez vers le bas avec le poing sur le haut du support en direction de la flèche pour l'enlever.

Attention

Ne soulevez pas le produit à l'envers en le tenant par le socle.

Tournez la vis de connexion, en dessous du pied, afin de le détacher.

Points à vérifier avant la connexion

Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des ports peuvent varier en fonction du type de périphérique.

Veuillez brancher le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.

Si vous branchez le cable d'alimentation en cours de connexion, vous risquez d'endommager le produit.

Vérifiez les types de portes auxquels vous souhaitez vous connecter à l'arrière du produit.

Branchement et utilisation d'un PC

Sélectionnez la méthode de connexion adaptée à votre ordinateur.

Les composants de connexion peuvent varier en fonction des produits.

Les ports fournis peuvent varier selon le produit.

Branchement de l'alimentation à l'aide de l'adaptateur ca/cc intégré

La tension d'entrée est adaptée automatiquement.

Branchement de l'alimentation à l'aide de l'adaptateur ca/cc amovible

La tension d'entrée est adaptée automatiquement.

Position correcte lors de l'utilisation du produit

Utilisez le produit en adoptant la position suivante :

Redressez votre dos. - Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran. Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains. - Gardez vos épaules à un angle à peu près droit. - Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90 degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

Installation de pilote

Tous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants.

Pour installer la dernière version du pilote de l'appareil, téléchargez-la à partir du site Web de Samsung Electronics, à l'adresse http://www.samsung.com.

Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat.

Sélectionnez une langue sur l'appareil et régalez votre ordinateur de façon à obtenir la (Meilleure) résolution possible.

Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'à trois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre PC.

Chapitre 04 configuration d'écran

Configurez les paramètres d'écran (tels que la luminosité). Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

Les fonctions disponibles peuvent varier selon le mode de produit. Reportez-vous au produit utilisé.

Luminosité

Permet de régler la luminosité globale de l'image. (Plage: 0~100)

Plus la valeur est élevée, plus l'image est lumineuse.

Ce menu n'est pas disponible si ilèveBright est défini sur le mode Contraste Dynam.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Image affichée peut varier en fonction du modèle.

Contraste

Permet de régler le contraste entre les objets et l'arrière-plan. (Plage: 0-100)

Une valeur plus élevée augmente le contraste ; l'objet apparait alors plus clair.

Cette option n'est pas disponible quand le Bright est en mode Cinema ou Contraste Dynam.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Netteté

Rend le contour des objets plus net ou plus flou. (Plage: 0-100)

Une valeur élevée accentue la netteté du contour des objets.

Cette option n'est pas disponible quand Bright est en mode Cinema ou Contraste Dynam.

Ce menu n'est pas disponible si le mode Upscale est défini sur le mode Mode1 ou Mode 2.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Mode jeu

Configurez les paramètres d’écran du produit pour le mode jeu.

Utilisez cette fonction lorsque vous jouez sur un ordinateur ou lorsqu'une console de jeu telle que PlayStation™ ou Xbox™ est connectée.

Lorsque le moniteur s'éteint, que le mode d'économie d'énergie est sélectionné ou que des modifications de sources d'entrée sont effectuées, le Mode Jeu passe en mode Arrêt, même s'il est défini sur Marche.

Si vous souhaitez conserver le Mode Jeu activé tout le temps, sélectionnez Toujours activé.

Samsung MAGIC bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu n'est pas disponible quand SAMIANCMAGICANGLE est activé.

Vous pouvez personnaliser la luminosité selon vos préférences.

En mode PC

• Personnalise: Personnellez le contraste et la luminosité selon vos besoins.
• Standard: Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet.
• Cinéma: Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD.
• Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste.

En mode AV

Lorsque l'entrée externe est connectée via la prise HDMI et que Mode PC/AV est réglé sur AV, la fonction Bright dispose de quatre paramètres automatiques d'image (Dynamique, Standard, Cinema et Personnalisé) prédéfinis en usine. Vous pouvez activer indifféremment le Dynamique, Standard, Cinema ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappellera automatiquement vos paramètres personnels d'image.

• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.
• Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette. Cinéma: Sélectionnez ce mode dans un environnement moyen. Cela économise de l'énergie et réduit la fatigue des yeux.
• Personnelise: Sélectionnez ce mode pour ajuster l'image selon vos préférences.

Samsung MAGIC angle

Angle vous permet de configurer certains paramètres pour obtenir une qualité d'image optimale en fonction de votre angle de vision.

Ce menu n'est pas disponible si SegicBright est défini sur le mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Vous pouvez personnaliser l'angle selon vos préférences.

• Art. 1: Sélectionnez cette option pour une vision directement en face du produit.
• Mode Penché 2: Sélectionnez cette option pour une vision depuis un emplacement légèrement plus bas que le produit.
• Mode Penché 2 : Sélectionnez cette option pour une vision depuis un emplacement plus bas que celui du Mode Penché 1.
• Mode Debout 4: Sélectionnez cette option pour une vision depuis un emplacement plus haut que le produit. Mode Côté : Sélectionnez cette option pour une vision depuis l'un des côtés du produit.
• Affichage groupe : Sélectionnez cette option pour plusieurs spectateurs situés aux emplacements 1, 4 et 5.
• Personnalise: Le Mode Penché 1 s'appliquera par défaut si Personnalisé est sélectionné.

Samsung MAGIC upscale

La fonction d'augmentation upscale permet d'améliorer la précision et la netteté de l'image.

L'utilité de cette fonction est particulièrement évidente pour les images à basse résolution.

Ce menu n'est pas disponible si Bright est défini sur le mode Cinema ou Contraste Dynam.

Ce menu n'est pas disponible quand Mode Jeu est activé.

• Arr./Mode1/Mode2

Par rapport au Mode1, le Mode 2 a un effet plus marqué.

Permet de modifier la taille de l'image.

En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée. Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée.

En mode AV

4:3: Affichez l'image avec un rapport d'aspect de 4:3. Convient aux vidéos et aux diffusions standard. 16:9: Affichez l'image avec un rapport d'aspect de 16:9. - Adapter à l'écran: Affichez l'image avec le rapport d'aspect d'origine, sans la couper.

Il se peut que la fonction ne soit pas prise en charge selon les ports utilisés avec le produit.

Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies:

Un périphérique de sortie numérique est branché via le câble HDMI.

Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur

(certains modèles ne prennent pas en charge tous les signaux.)

Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI et que Mode PC/

AV est réglé sur AV.

Niveau noir HDMI

Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l'image (contraste/couleur, niveau de noir, etc.) peut se dégrader en fonction du périhérique source connecté. Dans ce cas, il est possible d'utiliser Niveau noir HDMI pour régler la qualité de l'image.

Si le cas, vous pouvez corriger ce problème de qualité à l'aide de l'option Niveau noir HDMI.

Cette fonction est uniquement disponible en mode HDMI.

Normal: Sélectionne ce mode en cas de non-dégradation du rapport de contraste. - Bas: Sélectionne ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-dégradation du rapport de contraste.

Il est possible que le Niveau noir HDMI ne soit pas compatible avec certains périphériques source.

La fonction Niveau noir HDMI est uniquement activée à une résolution AV donnée, telle que 720p et 1080p.

Temps de réponse

Accélérez la vitesse de réponse de l'écran pour que la vidéo semble plus vivante et naturelle.

Il est conseillé de définir un Temps de réponse Standard ou Rapide quand vous ne regardez pas un film.

Position H & position v

Position H: Déplacez l'écran vers la gauche ou la droite.

Position V: Déplacez l'écran vers le haut ou le bas.

Uniquement disponible en mode Analogue.

Ce menu est disponible uniquement lorsque l'option Taille d'image est définie sur Adapter à l'écran en mode AV.

Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6.

Réglement de base

Réglez la fréquence de l'écran.

Uniquement disponible en mode Analogue.

Réglement précis

Réglez précisément l'écran pour obtenir une image expressive.

Uniquement disponible en mode Analogique.

Configuration de la teinte

Réglez tte n 10n. Cme n n situationnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn.

Les fonctions disponibles peuvent varier selon le modèle de produit. Référez-vous au produit utilisé.

Réglez la valeur de la couleur rouge dans l'image. (Plage: 0-100)

Une valeur supérieure augmentera l'intensité de la couleur.

Image affichée peut varier en fonction du modèle.

Vert

Réglez la valeur de la couleur verte dans l'image. (Plage: 0-100)

Une valeur supérieure augmentera l'intensité de la couleur.

Réglez la valeur de la couleur bleue dans l'image. (Plage : 0-100)

Une valeur supérieure augmentera l'intensité de la couleur.

Nuance couleur

Permet de régler la nuance des couleurs globale de l'image.

Ce menu n'est pas disponible quand Angle est activé. Ce menu n'est pas disponible si XaBright est défini sur le mode Cinema ou Contraste Dynam. Ce menu n'est pas disponible quand Mode Jeu est activé.

Froide 2: Définissez une température de couleur plus froide que Froide1. Froide1: Définissez une température de couleur plus froide qu'en mode Normal. Normal: Affichez la nuance des couleurs standard. Chaude 1: Définissez une température de couleur plus chaude qu'en mode Normal. Chaude 2: Définissez une température de couleur plus froide que Chaude 1. Personnelé: Personnelisez la nuance des couleurs.

Lorsque l'entrée externe est connectée via la prise HDMI et que Mode PC/AV est défini sur AV, Nuance couleurs.

disposé de quatre paramètres de température des couleurs (Froide, Normal, Chaude et Personalisé).

Ajuster la luminosité moyenne (Gamma) de l'image.

Le menu n'est pas disponible quand Smart Angle est activé. Ce menu n'est pas disponible si AGRI Bright est défini sur le mode Cinema ou Contraste Dynam. Le menu n'est pas disponible quand Mode Jeu est activé. Mode1/Mode2/Mode3

Redimensionnement ou déplacement de l'écran

Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

Les fonctions disponibles peuvent varier selon le modèle de produit. Reportez-vous au produit utilisé.

Vous pouvez définir la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran.

Elle ne concerne pas les autres fonctions de voir ordinateur.

Image affichée peut varier en fonction du modèle.

Menu position h & menu position v

Menu Position H: Déplacez le menu vers la gauche ou la droite.

Menu Position V: Déplacez le menu vers le haut ou le bas.

Aff. heure

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée.

La fonction Aff. heures peut être utilisée pour indiquer le détail au terme duquel vous pouvez que le menu OSD disparaisse.

Vous pouvez définir la transparence des fenêtres de menus.

Configuration et réinitialisation

Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à toute appareil pour obtenir plus de détails.

Les fonctions disponibles peuvent varier selon le modèle de produit. Reportez-vous au produit utilisé.

Réinitialiser tout

Restaurez tous les paramètres d'usine par défaut du produit.

L'image affichée peut varier en fonction du modèle.

Économie énergie plus

Réduisez la consommation d'énergie par rapport à une consommation à un niveau de luminosité maximale.

Cette option n'est pas disponible quand Bright est en mode Contraste Dynam. Ce menu n'est pas disponible quand Mode Jeu est activé.

Arr: Désactive la fonction Econ. énergie Plus. - Auto: La consommation d'électricité est automatiquement réduite de 10% environ par rapport au réglage actuel.

(Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.)

Bas: Economise jusqu'à 25% d'énergie par rapport à la luminosité maximale. Elevée: Economise jusqu'à 50% d'énergie par rapport à la luminosité maximale.

Minuterie OFF

Désactiver dans : Le délai de la minuterie de mise hors tension peut être défini entre 1 et 23 heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint.

Cette option est uniquement disponible lorsque la fonction Minuterie OFF est réglée sur Mar.

Pour les produits destinés au marché de certaines régions, la fonction Minuterie OFF est configurée pour s'activer automatiquement quatre heures après la mise sous tension du produit. Cette configuration est due aux règlementations en matière d'alimentation électrique. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à MENU → CONF. ET REINIT. et positionnez Minuterie OFF sur Arc.

Mode PC/AV

Réglez l'option Mode PC/AV sur AV. L'image affichée est plus grande.

Cette option est utile surtout lorsque vous regardez un film.

• Sélectionnez "PC" lors de la connexion à un PC.
• Sélectionnez 'AV' lors de la connexion à un périphérique AV.

Cette fonction ne prend pas en charge le mode Analogique.

Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10.

Si le moniteur (lorsqu'il est défini sur HDMI) est en mode d'économie d'énergie ou affiche le message Verlf.

cable signal, appuyez sur le bouton MENU pour afficher l'OSD. Vous pouvez sélectionner PC ou AV.

Nombre répét.

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus.

Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez Pas de répétition une

commande ne répond qu'une fois quand on appuie sur un bouton donné.

Détection source

Sélectionnez soit Auto soit Manuel comme méthode de reconnaissance du signal d'entrée.

Informations

Affichez la source d'entrée, la fréquence et la résolution actuelles.

L'image affichée peut varier en fonction du modèle.

Chapitre 08 installation du logiciel

Easy Setting Box permet à l'utilisateur de partager le moniteur en plusieurs sections.

Pour installer la dernière version de l'application Easy Setting Box, téléchargez-la à partir du site Web de Samsung Electronics, à l'adresse http://www.samsung.com.

Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation.

Il se peut que l'icone Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil.

Signal de raccordement ne s'affiche pas à l'écran, appuyez sur la touche FS.

Restrictions et problèmes relatifs à l'installation

L'installation de Easy Setting Box peut être influencée par la carte graphique, la carte mère et l'environnement réseau.

Système d'exploitation matériel

• Windows XP 32Bit/64Bit Windows Vista 32Bit/64Bit
• Windows 7 32Bit/64Bit Windows 8 32Bit/64Bit Windows 8.1 32Bit/64Bit Windows 10 32Bit/64Bit

Au moins 32 Mo de mémoire Au moins 60 Mo d'espace disque libre sur le disque dur

Conditions requises avant de contacter le centre de service clientèle samsung

Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle.

Test du produit

Vérifie que votre produit fonctionne normalement en utilisant la fonction de test appropriée. Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, précisez un test d'auto-diagnostic.

1 Mettez hors tension l'ordinateur et l'appareil. 2 Débranchez le câble du produit. 3 Mettez l'appareil sous tension. 4 Si le message Verif. câble signal apparaît, le produit fonctionne normalement.

Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le cable.

Vérification de la résolution et de la fréquence

Si un mode dépasse la résolution prise en charge est utilisé (consultez la section Tableau des modes de signal standard), le message Mode non optimal apparaîtra pendant un court moment.

La résolution affichée peut varier en fonction des câbles et des paramètres du système informatique.

Problème d'installation (mode PC)

L'écran s'allume et s'éteint continuellement.

Vérifie que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés.

Des espaces vides apparaissant sur les quatre côtés de l'écran lorsqu'un cable HDMI ou HDMI-DVI est branché au produit et à l'ordinateur.

Les espaces blancs visibles sur l'écran ne sont pas liés au produit.

Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, régalez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique.

Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'options permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique.

(Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)

Problème d'écran

Le voyant d'alimentation est éteint. L'écran ne s'allume pas.

Vérifiez que le câble d'alimentation est correctement branché.

Le message Verif. cable signal apparait.

Vérifiez que le câble est correctement branché au produit.

Assurez-vous que le périphérique connecté à l'appareil est sous tension.

Mode non optimal est affiché.

Ce message apparait si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit.

Modifiez la résolution et la fréquence maximales pour qu’elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (p.32).

Les images affichées à l'écran sont déformées.

Vérifiez le branchement du câble avec l'appareil.

L'image n'est pas nette.

Ajustez les valeurs Régl. de base et Régl. précis.

Retirez tous les accessoires (cable d'extension vidéo, etc.), puis reessayez.

Réglez la résolution et la fréquence selon le niveau recommandé.

L'image à l'écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l'écran.

Vérifie que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (p.32) dans ce manuel et au menu INFORMATIONS sur l'appareil.

L'écran est trop lumineux. l'écran est trop nombre.

Ajustez les valeurs Luminosité et Contraste.

Les couleurs sont inadéquates.

Modifie les paramètres de COULEUR.

Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible.

Modifiez les paramètres de COULEUR.

Le blanc ne l'est pas vraiment.

Modifiez les paramètres de COULEUR.

Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1 seconde.

L'appareil est en mode d'économie d'énergie.

Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.

Si vous utilisez un système d'exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows 10, par exemple) : Allez dans Panneau de configuration Polices Ajuster le texte ClearType et modifier l'option Activer ClearType.

La lecture vidéo est hachée.

Il est possible que la lecture soit hachée avec de gros fichiers vidéo en haute définition. Ceci peut être dû au fait que le lecteur vidéo n'est pas optimisé pour l'ordinateur utilisé.

Essayez de lire le fichier avec un autre lecteur vidéo.

Un bip est émis au démarrage de mon ordinateur.

Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.

Les voyageurs situés sur le cadre du produit peuvent être visibles selon l'angle de vue de l'utilisateur. Le voyant est sans danger pour les utilisateurs et n'a aucune incidence sur les fonctionnalités et les performances. Le produit peut également être utilisé en toute sécurité.

Questions & réponses

Consultez le guide d'utilisation relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages.

Comment puis-je modifier la fréquence ?

Pour définir la fréquence de votre carte graphique, procédez comme suit :

Windows XP: Sous Panneau de configuration → Apparence et thèmes → Affichage → Paramètres → Avancé → Écran, réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows ME/2000: Sélectionne Panneau de configuration → Affichage → Paramètres → Avancé → Écran, puis règlez la Fréquence d'actualisation sous Paramètres du moniteur. Windows Vista: Sélectionnez Panneau de configuration → Apparence et personnalisation → Personnalisation → Paramètres d'affichage → Paramètres avancés → Écran, puis règlez la Fréquence d'actualisation sous Paramètres du moniteur. Windows 7: Sous Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, règlez la fréquence de rafraîchissement sous Paramètres du moniteur. Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, puis règlez la Fréquence d'actualisation sous Paramètres du moniteur. - Windows 10: Sous Paramètres → Système → Affichage → Paramètres d'affichage avancés → Afficher les propriétés de l'adaptateur → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur.

Comment puis-je modifier la résolution?

Windows XP: Sélectionnez Panneau de configuration → Apparence et thèmes → Affichage → Paramètres, puis régalez la résolution. Windows ME/2000: Sélectionnez Panneau de configuration → Affichage - Paramètres, puis réglez la résolution. Windows Vista: Sélectionnez Panneau de configuration → Apparence et personnalisation → Personnalisation → Paramètres d'affichage, puis réglez la résolution. Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution. Windows 8(Windows 8.1): Sélectionnez Paramètres Panneau de configuration Apparence et personnalisation Affichage Ajuster la résolution, puis réglez la résolution. - Windows 10: Sous Paramètres Système Affichage Paramètres d'affichage avancés, réglez la résolution.

Comment puis-je définir le mode d'économie d'énergie?

Windows XP: Vous pouvez définir le mode d'économie d'énergie, Panneau de configuration → Apparence et thèmes → Affichage → Paramètres de l'écran de veille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows ME/2000: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Affichage Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows Vista: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et personnalisation Personnaliser Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 7: Vous avez défini le mode d'économie d'énergie sous Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 8(Windows 8.1): Vous pouvez définir le mode d'économie d'énergie sous Paramètres Panneau de configuration Apparence et personnalisation Personnaliser Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 10: Vous pouvez définir le mode d'économie d'énergie sous Paramètres Personnalisation Écran de verrouillage Paramètres du délai d'expiration de l'écran Alimentation & Mise en veille ou en accédant à la configuration du BIOS sur l'ordinateur.

Général

Nom du modèle S24D330H S24D332H

Taille	Classe 24 (24 pouces / 61 cm)
Surface d'affichage	531,36 mm (H) x 298,89 mm (V)20,92 Inches (H) x 11,77 Inches (V)
Pas des pixels	0,27675 mm (H) x 0,27675 mm (V)0,01090 Inches (H) x 0,01090 Inches (V)
Fréquence d'horloge maxmale	148,5 MHz 148,5 MHz (D-SUB)174,5 MHz (HDMI)
Allimentation	ACT00-240V~ 50/60HzSur la base de la tension CA de l'adaptateur. Pour la tension CC du produit, reportez-vous à l'étiquette du produit.
Connecteurs de signal	D-SUB, HDMI
Conditions environnementales Fonctionnement
	Température : 10°C - 40°C (50°F - 104°F)Humidité : 10% à 80%, sans condensation
	StockageTempérature : -20°C - 45°C (-4°F - 113°F)Humidité : 5% à 95%, sans condensation

Plug & play

Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidimensionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus nombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics.

Tableau des modes de signal standard

Nom du modèle S24D330H

Synchronisation Fréquence horizontalie		30 à 81 kHz
	Fréquence verticalie	56 à 75 Hz
Résolution Résolution optimale		1920 x 1080 à 60 Hz
	Résolution maximale	1920 x 1080 à 60 Hz

Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifier les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469 70,087 28,322 +/-
MAC, 640 x 480	35,000 66,667 30,240 +/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681 75,062	100,000	-/-
VESA, 640 x 480	31,469 59,940 25,175 +/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 640 x 480	37,500	75,000 31,500 +/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879 60,317	40,000	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
Résolution	Fréquence horizontalale (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 1152 x 864	67,500 75,000 108,000 +/-
VESA, 1280 x 720	45,000 60,000 74,250 +/-
VESA, 1280 x 800	49,702 59,810 83,500 -/+
VESA, 1280 x 1024	63,981 60,020	108,000 +/-
VESA, 1280 x 1024	79,976	75,025	135,000	+/-
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900 RB	60,000 60,000	108,000 +/-
VESA, 1680 x 1050	65,290	59,954 146,250	-/+
VESA, 1920 x 1080	67,500 60,000 148,500	+/-

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz. Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la « fréquence verticale » ou « fréquence de rafraîchissement » et est mesurée en Hz. En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit. Vérifiez la fréquence lorsque vous remplacez un moniteur à tube cathodique (connecté à un ordinateur) par un modèle LCD. Si le moniteur LCD ne prend pas en charge une fréquence verticale de 85 Hz, régler-la sur 60 Hz à l'aide du moniteur à tube cathodique avant d'utiliser le moniteur LCD.

Nom du modèle S24D332H

Synchronisation Fréquence horizontale		30 à 81 kHz
	Fréquence verticale	56 à 75 Hz
Résolution Résolution optimale		1920 x 1080 à 60 Hz (D-SUB)
		1920 x 1080 à 75 Hz (HDMI)
	Résolution maximale	1920 x 1080 à 60 Hz (D-SUB)
		1920 x 1080 à 75 Hz (HDMI)

Si un signal appartenant aux modes de signal standard suivants est transmis depuis vos PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

D-SUB

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469 70,087 28,322 +/-
MAC, 640 x 480	35,000 66,667 30,240 +/-
MAC, 832 x 624	49,726	74,551	57,284	-f-
MAC, 1152 x 870	68,681 75,062	100,000	-f-
VESA, 640 x 480	31,469 59,940	25,175	-f-
VESA, 640 x 480	37,861	72,809	31,500	-f-
VESA, 640 x 480	37,500	75,000 31,500 +/-
VESA, 800 x 600	35,156	56,250	36,000	+f+
VESA, 800 x 600	37,879 60,317	40,000	+f+
VESA, 800 x 600	48,077	72,188	50,000	+f+
VESA, 800 x 600	46,875	75,000	49,500	+f+
VESA, 1024 x 768	48,363	60,004	65,000	-f-
VESA, 1024 x 768	56,476	70,069	75,000	-f-
Résolution	Fréquence horizontalale (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 1024 x 768	60,023 75,029 78,750 +/-
VESA, 1152 x 864	67,500 75,000 108,000 +/-
VESA, 1280 x 720	45,000 60,000 74,250 +/-
VESA, 1280 x 800	49,702 59,810 83,500 -/+
VESA, 1280 x 1024	63,981 60,020	108,000 +/-
VESA, 1280 x 1024	79,976	75,025	135,000	+/-+
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900 RB	60,000 60,000	108,000 +/-
VESA, 1680 x 1050	65,290 59,954 146,250	-/+
VESA, 1920 x 1080	67,500 60,000 148,500	+/+

HDMI

Résolution	Fréquence horizontal (kHz)	Fréquence verticalie (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469 70,087	28,322	-/+
MAC, 640 x 480	35,000	66,667	30,240	-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681	75,062 100,000 -/-
VESA, 640 x 480	31,469 59,940	25,175	-/-
VESA, 640 x 480	37,861	72,809 31,500	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 800 x 600	35,156 56,250 36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077 72,188 50,000	+/+
Résolution	Fréquence horizontalale (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 800 x 600	46,875 75,000 49,500 +/-
VESA, 1024 x 768	48,363 60,004 65,000 -/-
VESA, 1024 x 768	56,476 70,069 75,000 -/-
VESA, 1024 x 768	60,023 75,029 78,750	+/-
VESA, 1152 x 864	67,500 75,000	108,000	+/-
VESA, 1280 x 720	45,000 60,000 74,250	+/-
VESA, 1280 x 800	49,702	59,810 83,500	-/+
VESA, 1280 x 1024	63,981 60,020	108,000	+/-
VESA, 1280 x 1024	79,976	75,025	135,000	+/-
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900 RB	60,000	60,000	108,000	+/-
VESA, 1680 x 1050	65,290 59,954	146,250	-/+
VESA, 1920 x 1080	67,500	60,000 148,500	+/-
VESA, 1920 x 1080	83,894	74,973	174,500	+/-

— Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz. Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la « fréquence verticale » ou « fréquence de rafraîchissement » et est mesurée en Hz. En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'imagerie. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit. Vérifiez la fréquence lorsque vous remplacez un moniteur à tube cathodique (connecté à un ordinateur) par un modèle LCD. Si le moniteur LCD ne prend pas en charge une fréquence verticale de 85 Hz, régalez-la sur 60 Hz à l'aide du moniteur à tube cathodique avant d'utiliser le moniteur LCD.

Prise en charge des frais de service (imputables aux clients)

Même si une commande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants:

Produit non défectueux

La commande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc. Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit. Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.). Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit. Le produit est reinstallé suite à un déplacement dans un autre endroit ou dans un autre BATIMENT. Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise. Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise. Le client demande l'installation du logiciel et la configuration du produit. Le technicien de maintenance est chargé d'éliminer/nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit. Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat.

Dommage provoqué par le client

Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.

Si un dommage causé au produit est du à l'un des facteurs suivants :

• Impact ou chute externe. Utilisation de matières aux ou d'un produit vendu séparément non recommandé(s) par Samsung.
• Réparation effectuée par une personne qui ne représente pas un prestataire de services extérieur ou un partenaire agréé par Samsung Electronics Co., Ltd.
• Réfection ou réparation du produit effectuée par le client. Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.
• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.

Autres cas

La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.) - Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)

Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.
