| Caractéristiques techniques | Tracteur de jardin STIGA Park 340 PX, moteur à essence, 4 temps, 352 cm³, puissance 9,5 kW à 3 000 tr/min |
|---|---|
| Largeur de coupe | 95 cm avec un système de coupe à éjection arrière |
| Type de transmission | Transmission hydrostatique |
| Capacité du réservoir | 6 litres |
| Poids | 350 kg |
| Utilisation | Idéal pour l'entretien des jardins et des pelouses, manœuvrabilité grâce à son design compact |
| Maintenance | Vérification régulière de l'huile moteur, nettoyage du filtre à air, affûtage des lames |
| Sécurité | Équipé d'un système de sécurité qui arrête le moteur si le conducteur quitte le siège |
| Informations générales | Garantie de 2 ans, pièces de rechange disponibles, service après-vente STIGA |
FOIRE AUX QUESTIONS - Park 340 PX STIGA
Questions des utilisateurs sur Park 340 PX STIGA
Le câble d'entraînement des lames est un élément clé du tracteur STIGA Park 340 PX, car il permet d'actionner la rotation des lames de coupe. Voici comment procéder pour vérifier, entretenir et, si nécessaire, remplacer ce câble :
1. Vérification du câble
- Inspectez visuellement le câble pour détecter toute usure, coupure, effilochage ou déformation.
- Vérifiez que le câble est bien fixé aux points d'attache, sans jeu excessif ni détachement.
- Assurez-vous que le câble ne frotte pas contre des pièces susceptibles de l'endommager.
2. Entretien et ajustement
- Si le câble semble détendu, recherchez le mécanisme de réglage prévu sur le tracteur pour tendre le câble correctement.
- Lubrifiez le câble avec un lubrifiant adapté (par exemple un spray silicone ou un lubrifiant spécifique pour câbles) afin d'éviter le grippage et faciliter son mouvement.
- Testez le fonctionnement des lames en actionnant la commande pour vérifier que le câble transmet bien le mouvement.
3. Remplacement du câble
- Si le câble est endommagé ou cassé, il doit être remplacé par un câble compatible avec le modèle STIGA Park 340 PX.
- Procédez au démontage du câble défectueux en suivant les points d'attache, en notant le cheminement du câble pour faciliter le remontage.
- Installez le nouveau câble en respectant le cheminement d'origine et en fixant solidement les extrémités.
- Effectuez ensuite un réglage de tension et un test de fonctionnement.
Un entretien régulier du câble d'entraînement des lames garantit une coupe efficace et prolonge la durée de vie de votre tracteur.
Téléchargez la notice de votre Tracteur au format PDF gratuitement ! Retrouvez votre notice Park 340 PX - STIGA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Park 340 PX de la marque STIGA.
MODE D'EMPLOI Park 340 PX STIGA
Traduction de la notice originale
Ce symbole signale un DANGER. Ris- que de blessure ou de dégât matériel en cas de non-respect des instructions. Lire attentivement les instructions et les consignes de sécurité avant d’utiliser la machine.
Dans les instructions qui suivent, les figures sont numérotées 1, 2, 3, etc. Les composants illustrés sont indiqués par A, B, C, etc. Une référence renvoyant à l’élément C de la figure 2 sera indiquée « 2:C ».
Veuillez lire attentivement et co nserver les ins- tructions qui suivent. Se familiariser avec les commandes et le maniement correct de la ma- chine avant toute utilisation. Lire attentivement et comprendre les instruc- tions fournies avec les machines Park. 3 DESCRIPTION

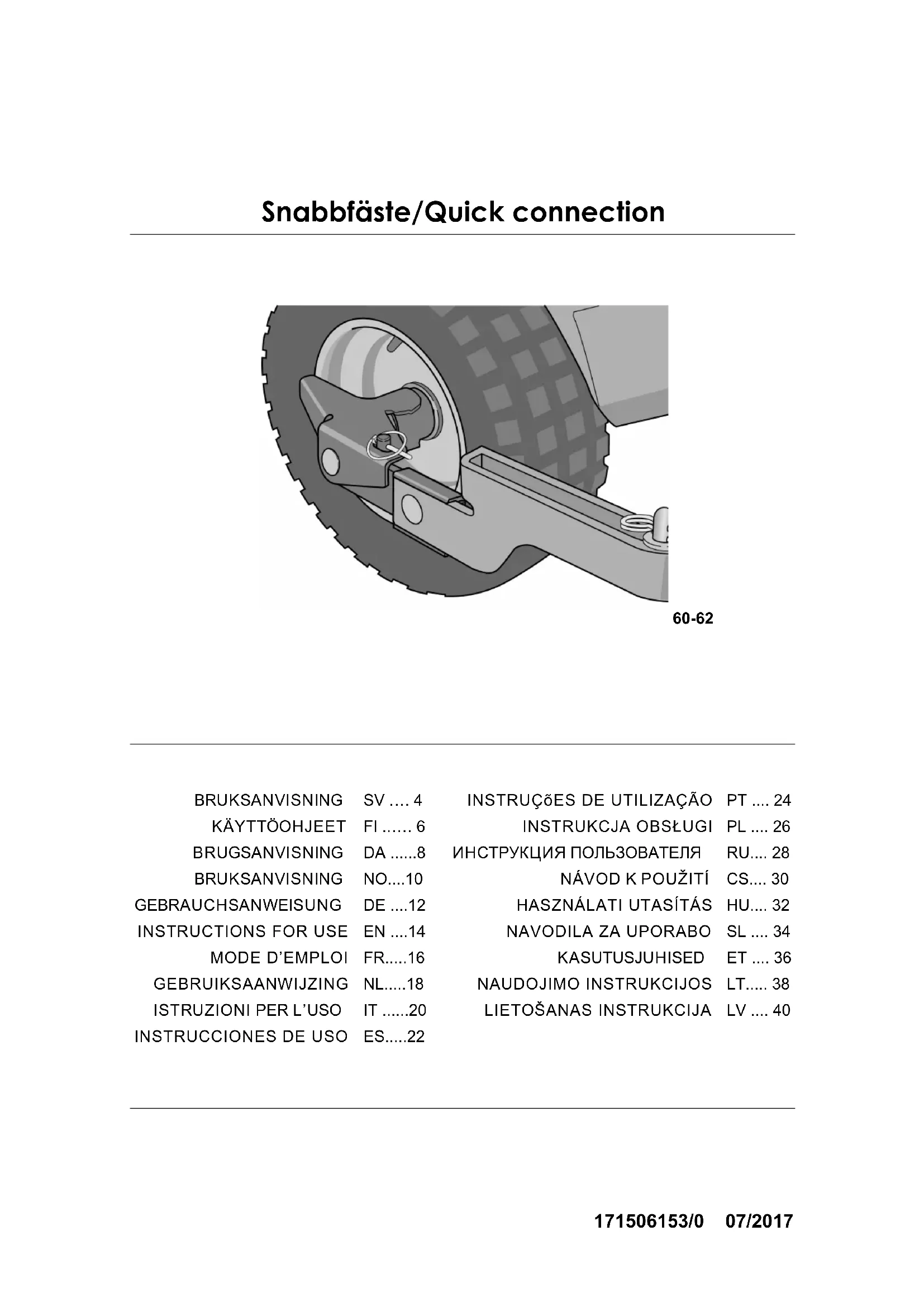

Les raccords rapides sont conçus pour les machi- nes GGP, Stiga Park, Castelgarden XK ainsi que Mountfield 4140 et 4155, 2WD et 4WD. Ils peuvent être séparés, ce qui simplifie considé- rablement le changement d’outil. Les raccords rapides permettent de positionner aisément le plateau de coupe de deux manières dif- férentes:
- En position normale avec la courroie totalement tendue.
- 4 cm au-delà de la position normale, courroie détendue, pour que le plateau se rapproche de la machine. Lorsque le tendeur est détaché de la courroie, les connexions rapides simplifient le remplacement de la courroie et du plateau et permettent de mettre l’engin plus facilement en position de nettoyage et d’entretien.
3.2 Contenu de la livraison
Les pièces suivantes sont fournies à la livraison. Bien que les illustrations ne représentent que le cô- té droit, les numéros se réfèrent aux deux côtés. 4 ASSEMBLAGE Installer les connexions rapides en suivant les éta- pes ci-dessous.
1. Uniquement pour les machines 2WD; avant
l’installation, huiler les extrémités de l’essieu et le roulement à billes des connexions rapides.
2. Installer sur les bras du plateau les éléments des
connexions rapides – voir fig. 2.
3. Installer sur les éléments des connexions rapi-
des côté essieu conformément aux fig. 1 et 2.
4. Concerne uniquement les modèles 2WD; re-
plier le bras de la goupille (3:F) autour de l’es- sieu de manière à ce qu’elle soit bien fixée.
5. Mettre les montants vers l’arrière et accrocher
les bras du plateau en position (voir fig. 5).
6. Si la courroie est montée, sa tension peut être
relâchée en décrochant le tendeur (voir fig. 7 et 8).
7. Ramener la connexion rapide vers l’avant et
installer les goupilles (6:A).
8. Concerne uniquement les modèles 4WD; Lu-
brifier les points de graissage des fixations de l’essieu à l’aide d’un pistolet à graisse; celle-ci doit pénétrer le long de l’essieu. Voir fig 9. Position 2WD, fig. 1, 2, 3 4WD, fig. 1, 2, 4 A 2 goupilles de ver- rouillage 2 goupilles de ver- rouillage B Raccords rapides côté plateau, droite et gauche Raccords rapides côté plateau, droite et gauche C Raccords rapides côté essieu, droite et gauche Raccords rapides côté essieu, droite et gauche D 2 vis. 2 vis. E 2 écrous 2 écrous F 2 goupilles 2 bagues de ver- rouillage G 4 rondelles 4 rondelles17 FRANÇAIS
Traduction de la notice originale 5 UTILISATION
5.1 Réduire la tension de courroie
1. Retirer les goupilles (6:A) de chaque côté.
2. Pour ouvrir les connexion rapides, appuyer
avec le talon sur la section arrière (voir fig. 10). Une fois les connexions rapides ouver- tes, les bras du plateau reposent libre- ment dans les sections essieu. Ne jamais mettre le plateau en position de service ou d’entretien sans avoir reverrouillé les connexions rapides après avoir dé- croché la courroie du plateau.
3. Réaliser les interventions requises, par ex.:
- Décrocher la courroie.
- Remplacer le plateau en détachant les bras (voir fig. 11).
5.2 Tendre la courroie
Tendre successivement chaque côté, conformé- ment aux instructions ci-dessous. Ne pas actionner le levier à la main pour éviter tout risque d’écrasement.
1. Poser le pied sur le levier (12:C) et tourner pru-
demment d’un demi-tour vers l’avant.
2. Introduire la goupille de blocage (6:A).
3. Répéter l’opération de l’autre côté.
6 ENTRETIEN Concerne uniquement les modèles 4WD; Toutes les 50 heures d’utilisation et après chaque lavage: Lubrifier les points de graissage des fixations de l’essieu à l’aide d’un pistolet à graisse; celle-ci doit pénétrer le long de l’axe. Voir fig. 9.18 NEDERLANDS
