MODE D'EMPLOI LCv 4010 MediLine LIEBHERR

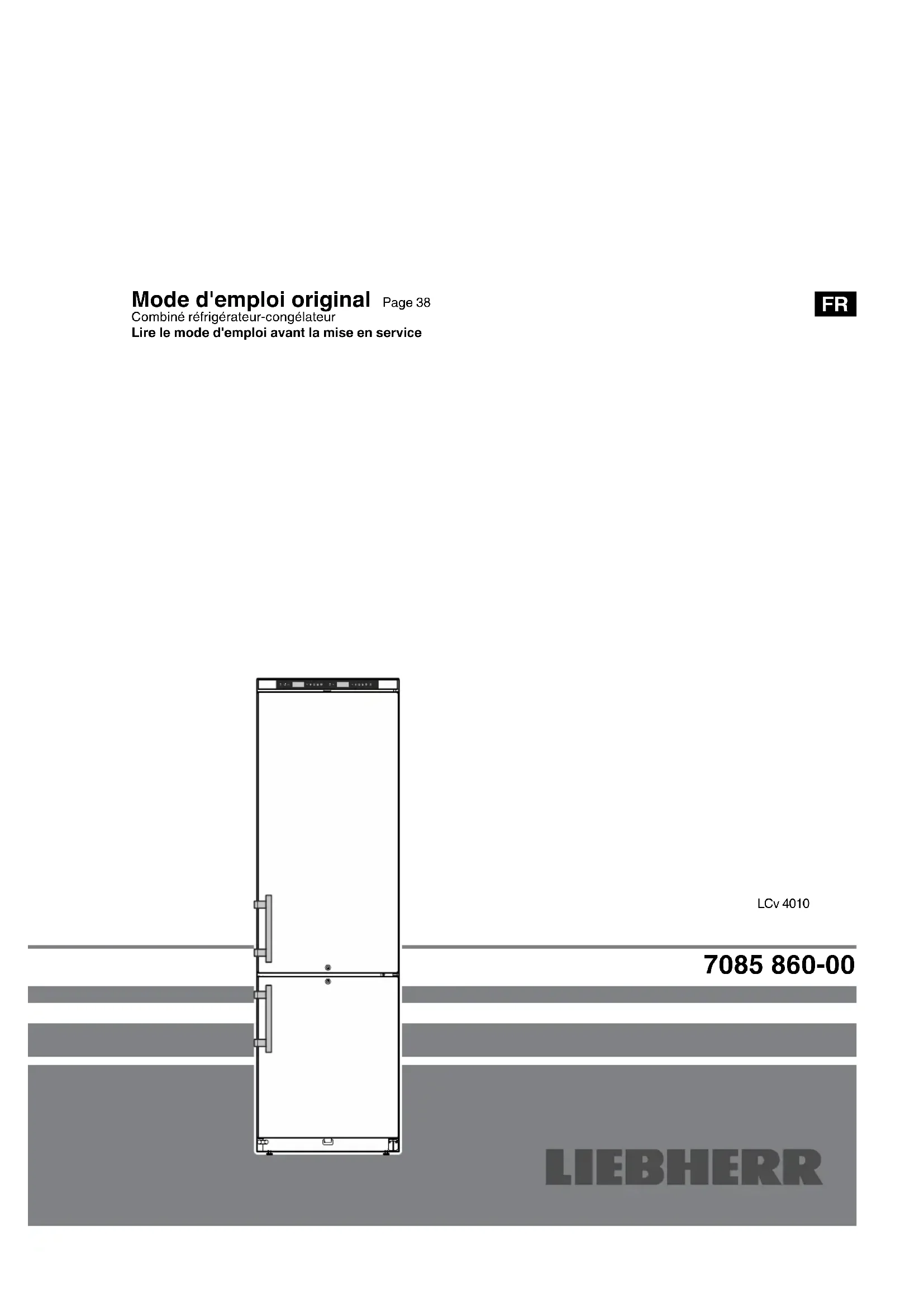

Mode d'emploi original
Page 38
Combinaison réfrigerateur-congélateur
Lire le mode d'emploi avant la mise en service
Sommaire
Classification des avertissements 38
Recommandations et consignes de sécurité 38
Symboles sur l'appareil 39
Utilisation conforme. 39
Utilisation non conforme prévisible 39
Déclaration de conformité 39
Classe climatique 39
Émission acoustique de l'appareil 40
Description de l'appareil. 40
Mise en place 40
Alignement de l'appareil 40
Raccordement électrique. 40
Serrure de sécurité 40
Éléments de commande et de contrôle 41
Mise en marche et arrêt de l'appareil 41
Réglage de la température 41
Mode d'affichage de la température 41
Alarme porte ouverte. 42
Réglage du temps de retard de déclenchement de l'alarme porte ouverte 42
Paramétrages de l'alarme sonore 42
Désactiver la fonction d'alarme sonore 42
Test de l'alarme 42
Alarmes 43
Réglage des paramètres d'alarme 43
Consulter les situations d'alarme enregistrées et la lecture de l'historique des températures. 43
Rétablir les situations d'alarme HAn enregistrées 43
Remise à zéro de l'historique des températures enregistré rt....43
Exemple d'une interrogation d'alarme 44
Calibrage de la sonde de réglage 44
Sonde de produit (disponible en option) 44
Calibrage de la sonde de produit 44
Commutation de l'affichage de la température
Entre la sonde de réglage et la sonde de produit 44
Blocage des touches 45
Modification de l'adresse réseau. 45
Restauration des paramètres d'usine 45
Réglage de l'horloge temps réel. 45
Passage : Heure d’été/heure d’hiver. 45
Désactiver/activer le passage automatique
heure d'été/heure d'hiver. 45
Nettoyage 46
Arrêt prolongé 46
Protection de l'environnement 46

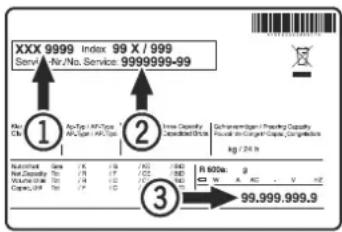

Pannes éventuelles 47
Messages d'erreur pouvant être affichés 47
Alarme externe 47
Gaine pour sonde de température externe 48

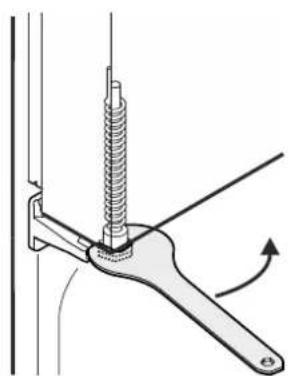

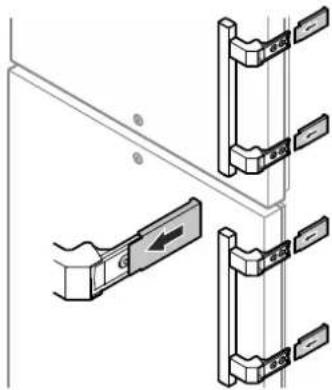

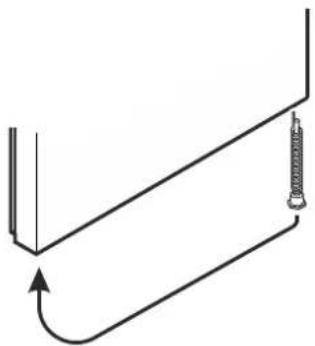

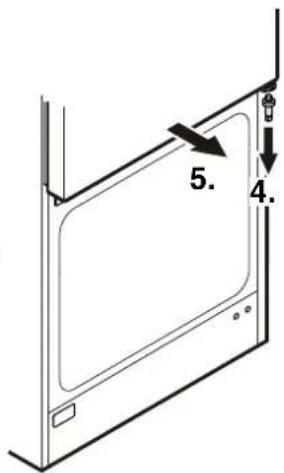

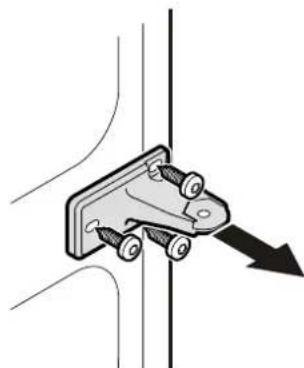

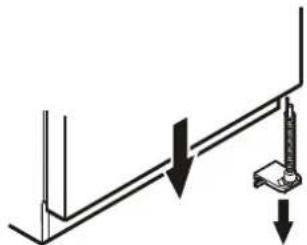

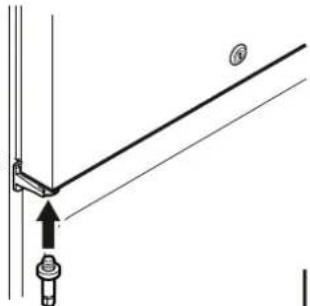

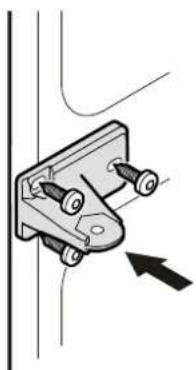

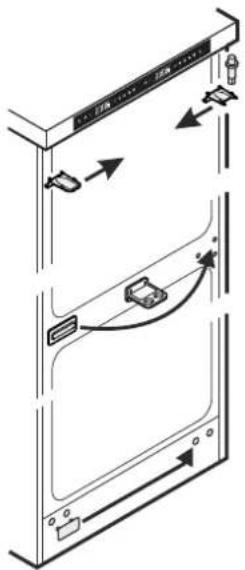

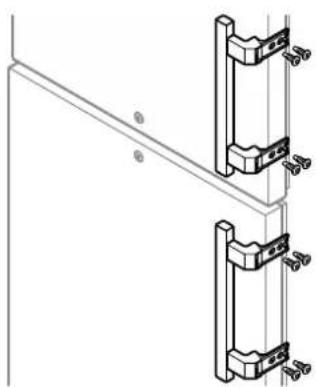

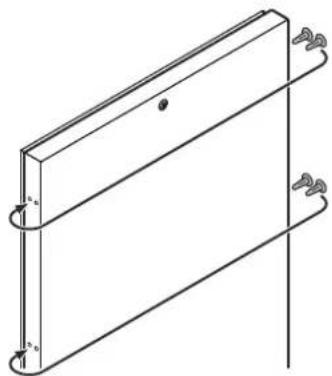

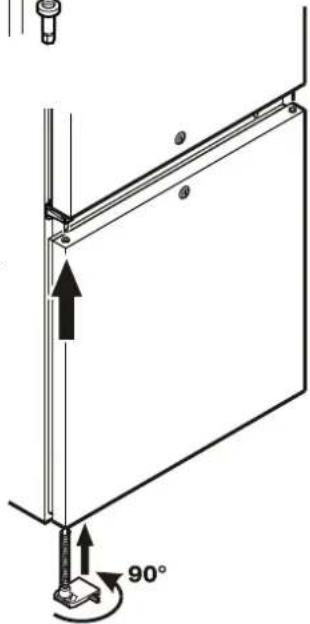

Inversion du sens d'ouverture de la porte 48
Classification des avertissements
| DANGER | indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| AVERTISSEMENT | indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée. |
| PRUDENCE | indique une situation potentiellement dangereuse pouvant entrainer des blessures moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée. |
| Remarque | indique les remarques et conseils utiles. |
Recommandations et consignes de sécurité

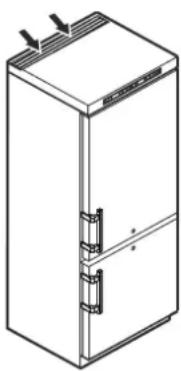

- AVERTISSEMENT: ne pas obturer les ouvertures de ventilation du boîtier de l'appareil ou de la niche d'encastrement.
- AVERTISSEMENT: pour accélérer le dégivrage, utiliser uniquement les dispositifs mécaniques et les moyens recommandés par le constructeur.
- AVERTISSEMENT: ne pas endommager le circuit frigorifique.
- AVENTISSEMENT: ne pas faire fonctionner à l'intérieur du compartment réfrigerateur des apparreils ELECTriques qui ne correspondent pas au type de conception recommendé par le fabricant.
- AVERTISSEMENT : le câble d'alimentation ne doit pas être endommagé lors de l'installation de l'appareil.
- AVERTISSEMENT : les prises/repartiteurs multiples ainsi que d'autres appareils électroniques (par ex. transformateurs halogènes) ne doivent pas être placés et utilisés à l'arrière des appareils.
- AVERTISSEMENT : cet appareil doit être fixé conformément aux consignes du mode d'emploi afin d'éviter les dangers dus à une mauvaise stabilité.
- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doit pas être réalisés par des enfants sans surveillance.
- Afin d'éviter tout accident matériel ou corporel, faire installer l'appareil par 2 personnes.
- Après déballage, vérifier que l'appareil n'est pas endommagé. En cas de dommage, contacter le fournisseur. Ne pas brancher l'appareil à l'alimentation électrique.
- Éviter le contact prolongé de la peau avec des surfaces froides (par ex. produits réfrigérés/ surgelés). Si besoin, prendre les mesures de protection nécessaires (par ex. gants).
- Les réparations et interventions au niveau de l'appareil doivent être effectuées uniquement par le service après-vente ou par du personnel spécialisé formé à cet effet. Cette consigne s'applique également au remplacement du câble d'alimentation.
- lorsqu'elles sont visiblement débranchées.
- Respecter scrupuleusement les consignes du mode d'emploi concernant la mise en place, le raccordement électrique et l'élimination de l'appareil.
- En cas de panne, débrancher l'appareil ou désactiver le fusible.
- Pour débrancher l'appareil, saisissez directement la prise. Ne pas tirer sur le câble.
- Éviter toute flamme vive ou source d'allumage à l'intérieur de l'appareil.
Symboles sur l'appareil
| Le symbole peut se couver sur le compresseur. Il se refère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet averissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal. | |
| Avertissement concernant les matières inflam-mables. | |
| VIP / P-DC | Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revêts de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet averissement est important lors du recyclage. Ne pas enlever l'autocollant. |
Utilisation conforme
Ce réfrigerateur de laboratoire universel à usage professionnel est prévu pour la conservation de produits à des températures comprises entre 3°C et 16°C (réfrigerateur), -9°C et -30°C (congélateur).
Les produits types à y conserver sont les échantillons de recherche, les réactifs, les équipements de laboratoire, etc.
En cas de stockage de matières ou de produits précieux ou sensibles à la température, l'utilisation d'un dispositif d'alarme autonome de contrôle permanent est exigée.
Ce dispositif d'alarme doit être conçu de telle sorte que chaque état d'alarme puisse être détecté immédiatement par une personne compétente qui saura alors prendre les mesures appropriées.
Utilisation non conforme prévisible
Ne pas utiliser l'appareil aux fins suivantes :
- Conservation et refroidissement de
- substances chimiquement instables, inflammables ou corrosives
- sang, plasma ou autres liquides organiques à des fins de perfusion, d'application ou d'introduction dans le corps humain.
- Utilisation dans des zones à risque d'explosion
- Utilisation à ciel ouvert ou dans des zones humides ou à risque de projection d'eau.
Une utilisation non conforme de l'appareil entraîne des altérations voire des dommages irrémédiables sur les produits stockés.
Déclaration de conformité
L'étanchéité du circuit réfrigérant est contrôlée. Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives UE, 2006/42/EG, 2014/30/EU, 2009/125/EG et 2011/65/EU.
Classe climatique
La classe climatique indique la température ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale et l'hygrométrie maximale dans la salle d'installation de l'appareil pour qu'un condensat ne se forme sur la carrosserie.
La classe climatique est indiquée sur la plaquette signalétique.
| Classe climatique | Température ambiente maxi. | Hygrométrie relative maxi. |
| 325 °C 60 % | ||
| 430 °C 55 % | ||
| 540 °C 40 % | ||
| 735 °C 75 % |
La température ambianteminimale autorisée au lieu d'installation est de 10°C.

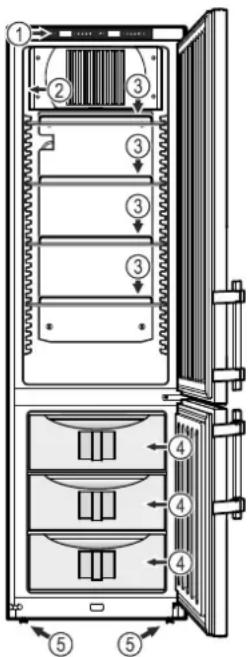

Description de l'appareil
(1) Éléments de commande et de contrôle (2) Plaquette signalétique (3) Surfaces de rangement modulables (4) Tiroirs (5) Pieds réglables
Attention
La charge maximale par surface de rangement est de 40kg
La charge maximale par tiroir est de 20kg
Émission acoustique de l'appareil
Le niveau sonore durant le fonctionnement de l'appareil est inférieur à 70 dB(A) (puissance sonore rel. 1 pW).
Autres caractéristiques de l'équipement
- Alarme température sonore et optique.
- Alarme porte ouverte sonore et optique.

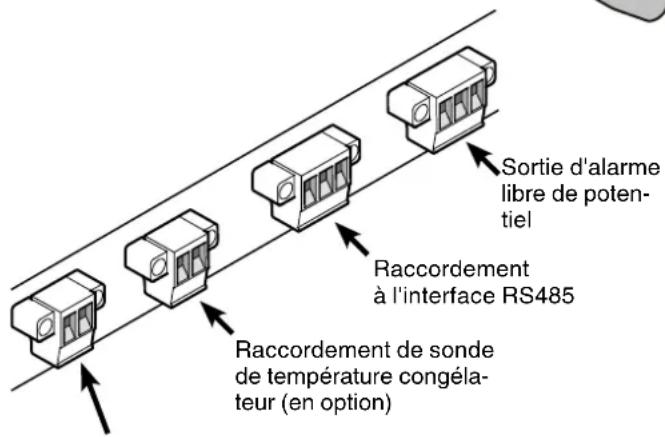

- Contact libre de potentiel pour le raccordement à un système de contrôle à distance.
- Interface sérielle (RS485) pour la documentation externe de températures et alarmes.
- Sauvegarde de la température intérieure minimale/maximale atteinte.
- Sauvegarde des 3 dernières alarmes de température avec l'heure, la date et la durée de l'alarme.
- Sauvegarde des 3 dernières coupures de courant avec l'heure, la date et la durée de la coupure de courant.
- Thermostat de sécurité pour prévenir des températures inférieures à +2 °C.
Ces dispositifs de sécurité doivent impérativement être utilisés afin d’éviter que les produits stockés soient détériorés. Ces dispositifs ne doivent en aucun cas être désactivés ou mis hors service!

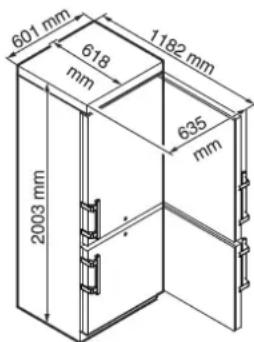

Mise en place
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'un chauffage ou équivalents.
- Plus il y a de réfrigérant dans l'appareil, plus la pièce où se trouve l'appareil doit être grande. En cas de fuite, un mélange inflammable de gaz et d'air peut se former dans des pièces trop exiguës. Pour 8 g de réfrigérant, la pièce où l'appareil est installé doit être d'au moins 1m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur de l'appareil.
- Toujours placer l'appareil directement contre le mur.

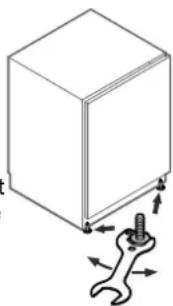

Alignement de l'appareil
Les irrégularités du sol peuvent être compensées grâce aux pieds réglables.
Attention
L'appareil doit être aligné horizontalement et verticalement. S'il est placé de façon inclinée, le corps de l'appareil peut se déformer et la porte ne ferme plus correctement.
Raccordement électrique
Seul courant alternatif doit être utilisé pour alimenter l'appareil.
La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible. Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.
La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.
Ne pas brancher l'appareil à une rallonge ou à une multiprise.
Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphasé) ou de fiches économiques d'énergie.
Risque d'endommagement du système électronique!
Serrure de sécurité
La serrure de la porte de l'appareil est équipée d'un mécanisme de sécurité.

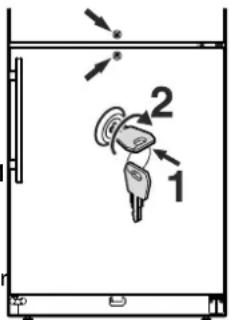

Fermer l'appareil à clé
- Insérer la clé en suivant la direction 1 indiquée. Tourner la clé à
Pour ouvrir de nouveau l'appareil, procéder aux étapes dans le même ordre.
Description générale
Les indications de temps et de température figurant après le mot Affichage = sont des valeurs fournies à titre d'exemple.
Les consignes d'utilisation du réfrigérateur sont décrites dans les paragraphes qui suivront. Les consignes d'utilisation pour le congélateur sont identiques.

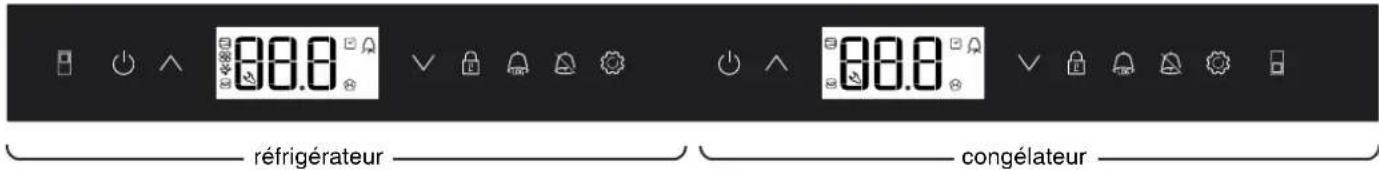

Touche ON/OFF (mise en marche et arrêt de l'appareil) Touches de sélection P Blocage des touches Touche pour consulter les situations d'alarme enregistrées Touche d'arrêt alarme sonore Touche Enter
Mise en marche et arrêt de l'appareil
Brancher l'appareil. Affichage = OFF.
Mise en marche de l'appareil
Appuyer sur (pendant 5 secondes). Affichage = ON.
Aucune alarme ne se déclenche lors de la première mise en service.
Si après la première mise en service l'appareil reste hors tension pendant une longue durée et que la température à l'intérieur de l'appareil augmente au-dessus du seuil d'alarme supérieur, l'électronique l'identifiera comme une erreur clignote sur l'affichage).
Lors de la prochaine mise en service, l'affichage doit être remis à zéro comme indiqué ci-dessous.
Appuyer sur
Appuyer sur + pendant 5 secondes. Affichage RE5
La LED est désormais allumée en permanence.
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Arrêt
Appuyer sur pendant 5 secondes. Affichage = DFF
Symboles affichés
Le compresseur fonctionne LED clignotante - retard de démarrage du groupe frigorifique. Avec équilibrage de la pression dans le circuit frigorifique, le compresseur démarre automatiquement. Le ventilateur fonctionne. L'appareil effectue un cycle de dégivrage. L'affichage de la température via la sonde de produit est activé. La LED clignote et "s'affiche". L'horloge temps réel doit être réglée de nouveau. L'affichage indique que l'alimentation électrique et la température intérieure de l'appareil sont enregistrées. Si clignote sur l'affichage, cela signifie qu'une coupure de courant s'est produite ou que la température dans l'appareil se trouvait dans une plage de températures non autorisées. Fonction d'alarme : Il s'agit d'un défaut de l'appareil. Contacter le S. A. V.
Réglage de la température
- Appuyer sur pendant 1 seconde. L'affichage de température clignote.
- Élever la température (plus chaude) - appuyer sur la touche
- Abaisser la température (plus froide) - appuyer sur la touche. Appuyer de nouveau sur
Le réglage de température désiré est enregistré.
Remarque
Dans la zone la plus chaude de l'intérieur de l'appareil, la température peut être supérieure à la température régée.
Si la porte est ouverte pendant une période prolongée, il peut y avoir une augmentation significative de la température dans les compartiments de l'appareil.
Mode d'affichage de la température
La température peut être affichée en degrés Celsius et en degrés Fahrenheit. Le réglage d'usine est le degré Celsius.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur Affichage =
Sélectionner le réglage souhaité à l'aide des touches √ ou
0 = °C 1 = °F
Appuyer sur Affichage = 15
Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.
Alarme porte ouverte
Si la porte est ouverte, la LED s'allume et l'affichage de la température commence à clignoter.
Si la porte est ouverte pendant plus de 60 secondes, la LED commence à clignoter et clignote en alternance avec l'affichage de la température.
L'alarme sonore retentit (dans la mesure où la fonction d'alarme sonore n'est pas désactivée).
Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche pour éteindre l'alarme sonore.
Réglage du temps de retard de déclenchement de l'alarme porte ouverte
Le temps de déclenchement de l'alarme sonore suite à l'ouverture de la porte peut être modifié.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur, jusqu'à ce s'efiche.
Appuyer sur Affichage = Plage de réglage = 1 -5 minutes.
Sélectionner le réglage souhaité à l'aide des touches ou
Appuyer sur Affichage = dBd
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Paramétrages de l'alarme sonore
Après avoir activé la touche, l'alarme sonore reste éteinte pour la situation d'alarme actuelle. Si l'alarme sonore doit se réactiver automatiquement, procéder selon les étapes suivantes.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur quoi.
Appuyer sur Affichage =
Appuyer sur ↑. Affichage =
Appuyer sur Affichage = RSn
La réactivation automatique de l'alarme sonore est désormais activée.
Le temps de déclenchement de la prochaine alarme sonore doit être réglé.
Appuyer sur Affichage = Régler
Appuyer sur Affichage = Plage de réglage = 1 - 120 minutes.
Sélectionner le réglage souhaité à l'aide des touches √ ou
Appuyer sur Affichage ≡ A5d
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Désactiver la fonction d'alarme sonore
La fonction d'alarme sonore peut être complètement désactivée si nécessaire.
Appuyer sur pendant 5 secondes. Affichage = r'
Appuyer sur jusqu'à ce qu'elle s'allume.
Appuyer sur Affichage = []
Sélectionner le réglage souhaité à l'aide des touches √ ou
0 = fonction alarme sonore activée
1 = fonction alarme sonore désactivée
Appuyer sur Affichage = H
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Test de l'alarme
Ce test permet de vérifier la capacité de fonctionnement du dispositif d'alarme interne et éventuellement d'un dispositif d'alarme externe raccordé.
La réfrigération de l'appareil ne sera pas interrompue durant ce test.
Appuyer sur + pendant 5 secondes.
- La valeur de la température affichée change et indique 0,2°C en dessous du seuil d'alarme supérieur régle.
- La valeur de la température augmente désormais de 0,1 °C toutes les 2 secondes.
- Une fois le seuil d'alarme supérieur atteint, HI Os s'affiche. Une unité d'alarme externe raccordée à la sortie d'alarme libre de potentiel est alors activée.
- La valeur de la température continue d'augmenter jusqu'à 0,2 °C au-dessus du seuil d'alarme supérieur.
- Le même processus s'effectue automatiquement pour le seuil d'alarme inférieur. LIO s'affiche.
La LED est allumée durant le test.
L'électronique repasse en régime normal de fonctionnement.
Annulation anticipée du test
Appuyer sur pendant 5 secondes.
Remarque
Lors du test, si les valeurs des seuils d'alarme supérieur et inférieur (AL et AH dans le chapitre "Réglage des paramètres d'alarme") sont réglées à 0, H-- et L' s'affichent.
1. La LED clignote sur l'affichage
Si l'affichage indique, l'appareil est en panne. Adressez-vous alors à votre S. A. V. le plus proche.
2. La LED clignote sur l'affichage - affichage HI ou LO
"H" indique que la température intérieure est trop élevée et "LO" que celle-ci est trop BASSE.
L'alarme sonore retentit (dans la mesure où la fonction d'alarme sonore n'est pas désactivée).
Remarque
Les paramètres d'alarme sont réglables. Voir paragraphe Réglage des paramètres d'alarme.
3. "HA" / "HF" / clignote sur l'affichage
Une coupure de courant (HF) s'est produite ou la température intérieure était trop élevée ou trop BASSE (HA) pendant une certaine durée.
Trois situations d'alarme maximales sont enregistrées et peuvent être consultées.
Réglage des paramètres d'alarme
Il est possible de régler les seuils d'alarme (différence par rapport à la température régée) et le retards de l'alarme (temporisation du déclenchement de l'alarme).
Appuyer sur pendant 5 secondes. Affichage = r'5
Appuyer sur, jusqu'à ce qu'il s'éteigne.
RL = Seuil d'alarme inférieur
Appuyer sur Affichage = différence de température en ^ C
Sélectionner le réglage souhaité à l'aide des touches √ ou △
Ne sélectionner que des valeurs positives.
Appuyer sur Affichage = ①
Appuyer sur Affichage = ① il d'alarme supérieur
Appuyer sur Affichage = différence de température en ^ C
Sélectionner le réglage souhaité à l'aide des touches √ ou △
Ne sélectionner que des valeurs positives.
Appuyer sur Affichage = HH
Appuyer sur Affichage = retardement de l'alarme en minutes
Sélectionner le réglage souhaité à l'aide des touches √ ou △
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Consulter les situations d'alarme enregistrées et lecture de l'histoire des températures
Appuyer sur Affichage = Hn
Parcourir la liste à l'aide des touches.
HAR Nom des alarmes températures déclenchées
HR Dernière alarme température
HR | Avant-dernière alarme température
HA2 Alarme température avant HR
HF Nombre de coupures de courant
HF Dernière coupure de courant
HFI Avant-dernière coupure de courant
HF2 Coupure de courant avant HF1
Durée en heures pendant laquelle les températures internes maximales et minimales ont été mesurées
rH Température mesurée la plus élevée (chaude)
rL Température mesurée la plus basse
Sélectionner la position souhaitée à l'aide de la touche
Appuyer une nouvelle fois sur cette touche pour revenir à la liste.
Il est possible de quitter le menu prématurément en appuyant pendant 5 secondes sur la touche
Si aucune touche n'est activée en l'espace de 60 secondes, l'électronique commute automatiquement.
Rétablir les situations d'alarme han enregistrées
Appuyer sur Affichage = H
Appuyer sur _red + pendant 5 secondes. Affichage = rE5
Appuyer sur _red + pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Remise à zéro de l'histoire des températures enregistrées
Appuyer sur Affichage = H
Presser la touche oder , jusqu'à ce que H s'affiche.
Appuyer sur Affichage = 999
Appuyer sur pendant 5 secondes. Affichage = E5
Les valeurs de r Het r (plus haute et plus BASSE TEMPERATURE mesurée) sont rétablies à la température intérieure réelle.
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Exemple d'une interrogation d'alarme
Situation : "HA" / "HF" / Inconnue sur l'affichage.
Appuyer sur pendant 5 secondes. Affichage = HA
Appuyer sur Affichage =
Aucune alarme due à une température trop élevée ou trop basse ne s'est déclenchée. Repasser à l'affichage HFn.
Appuyer sur Affichage = HAn
Appuyer sur jusqu'à ce qu'HF s'affiche.
Appuyer sur Affichage = 1 coupure de courant s'est produite.
Appuyer sur Affichage = HN
Appuyer sur Affichage = Dernière coupure de courant.
Appuyer sur Affichage = (hee)
Appuyer sur Affichage = 1-12)
Appuyer sur Affichage = 1-31)
Appuyer sur Affichage = H (0-23)
Appuyer sur Affichage = n (0-59)
Appuyer sur ∧. Affichage = (Bee en heures)
Appuyer sur + pendant 5 secondes. Affichage = RES
La LED est désormais allumée en permanence.
L'affichage "HA/HF" s'éteint.
L'électronique est ainsi prête pour la prochaine alarme.
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Calibrage de la sonde de réglage
(sonde de série pour le réglage de la température)
Les tolérances eventuelles de la sonde de réglage (température affichée par rapport à la temperature interieure reelle) peuvent être compensées à l'aide de cette fonction.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur, jusqu'à ce qu'affiche.
Appuyer sur Affichage = facteur de correction réglé en usine
Les touches + ou - permettent d'augmenter ou de diminuer le facteur de correction par paliers de 0,1 °C.
Appuyer sur ©. Affichage = température intérieure actuelle (modifiée)
Appuyer sur Affichage = r^
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Sonde de produit (disponible en option)
La sonde de produit permet de mesurer et de relever la température à n'importe quel endroit de la cuve.
- Raccorder la sonde (voir chapitre Alarme externe)
Activer la sonde
Appuyer sur pendant 5 secondes. Affichage = r^
Appuyer sur Affichage = 193
Appuyer sur Affichage =
Appuyer sur Affichage =
Appuyer sur ∧. Affichage = 13
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Si l'affichage indique ---, la sonde de produit n'a pas été activée.
Si l'affichage indique E, la sonde de produit n'est pas branchée ou est déficiente.
Calibrage de la sonde de produit
Les tolérances eventuelles de la sonde de produit (température affichée par rapport à la température intérieure réelle) peuvent être compensées à l'aide de cette fonction.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur, jusqu'à ce que s'affiche.
Appuyer sur 1 Affichage =
Les touches ou permettent d'augmenter ou de diminuer le facteur de correction par paliers de 0,1 °C.
Appuyer sur Affichage = température actuelle (modifiée) de la sonde de produit
Appuyer sur Affichage = r^ 3
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Commutation de l'affichage de la température entre la sonde de réglage et la sonde de produit
Appuyer sur pendant 5 secondes. Affichage =
Appuyer sur, jusqu'à ce que s'affiche.
Appuyer sur Affichage = | (sonde de réglage)
Appuyer sur ∧ Affichage = (sonde de produit)
Lorsque la sonde de produit est activée, s'affiche.
Appuyer sur Affichage = r^
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Blocage des touches
Le blocage des touches permet de protéger l'électronique contre tout changement intempestif.
Définir le code PIN pour la fonction de blocage des touches
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur jusqu'à ce que siffiche.
Appuyer sur Affichage = 0
Choisir un code PIN entre 0 et 999 à l'aide des touches ∨ ou ∧.
Appuyer sur Affichage =
Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.
Activer le blocage des touches
Appuyer pendant 5 secondes. Affichage =
Sélectionner le code PIN à l'aide des touches.
Appuyer sur Affichage =
Toutes les fonctions sont bloquées sauf l'affichage.
Si un code PIN erroné est saisi, l'électronique repasse automatiquement en régime normal de fonctionnement sans activer le blocage des touches.
Désactivé le blocage des touches
Appuyer pendant 5 secondes. Affichage =
Sélectionner le code PIN à l'aide des touches ou.
Appuyer sur Affichage ≡ Uni
Toutes les fonctions sont débloquées.
Si un code PIN erroné est saisi, le blocage des touches reste actif.
Modification de l'adresse réseau
Lors de la mise en réseau de plusieurs appareils via l'interface RS485, chaque appareil doit avoir une adresse réseau qui lui est propre.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur jusqu'ace qu'she.
Appuyer sur Affichage =
Modifier l'adresse réseau (1-207) à l'aide des touches ou
Appuyer sur Affichage = H0
Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.
Restauration des paramètres d'usine
Cette fonction permet de restaurer les seuils d'alarme et les valeurs du calibrage de la sonde.
Débrancher l'appareil.
Maintenir enfoncé et brancher l'appareil.
Affichage ≡ bn
Appuyer sur Affichage = Std
L'électronique repasse en régime normal de fonctionnement.
Réglage de l'horloge temps réel
L'horloge temps réel présente une configuration initiale (HEC). Le changement de fuseau horaire doit s'effectuer manuellement.
Appuyer sur pendant 5 secondes. Affichage = 15
Appuyer sur Affichage =_tC
Appuyer sur Affichage = (hee)
Appuyer sur Affichage =
Régler l'année à l'aide des touches. Appuyer sur.
Appuyer sur Affichage = 1-12
Appuyer sur Affichage =
Régler le mois à l'aide des touches. Appuyer sur.
Appuyer sur Affichage = 1-31)
Appuyer sur Affichage =
Régler le jour à l'aide des touches √. Appuyer sur.
Appuyer sur ∧. Affichage = jour de la semaine (1 = lundi, 7 = dimanche)
Appuyer sur Affichage =
Régler le jour de la semaine à l'aide des touches
Appuyer sur
Appuyer sur Affichage = H (ure 0-23)
Appuyer sur Affichage =
Régler les heures à l'aide des touches. Appuyer sur.
Appuyer sur Affichage = note 0-59
Appuyer sur Affichage =
Régler les minutes à l'aide des touches Appuyer sur.
Appuyer sur pendant 5 secondes.
L'électronique repasse en régime normal de fonctionnement.
Lorsqu'Et c's'affiche, l'horloge temps réel doit être réglée de nouveau.
Passage des heures d'été/heures d'hiver
L'électronique passe automatiquement à l'heure d'été le dernier dimanche du mois de mars à 2h du matin.
L'électronique passe automatiquement à l'heure d'hiver le dernier dimanche du mois d'octobre à 2h du matin.
Pour activer la nouvelle heure, l'appareil doit être arrêté/mis en marche après chacune des dates enumerées ci-dessus.
Désactiver/activer le passage automatique heures d'été/heure d'hiver
Appuyer sur pendant 5 secondes. Affichage =
Appuyer sur , jusqu'à ce que dSE s'affiche.
Appuyer sur Affichage =
Sélectionner le réglage souhaité à l'aide des touches ∨ ou ∧ 0 = désactivé 1 = activé
Appuyer sur Affichage = dSE
Appuyer sur pendant 5 secondes. L'électronique repasse en régime normal de fonctionnement.
Nettoyage
Mettre impérativement l'appareil hors service avant de procéder au nettoyage. Débrancher l'appareil ou désactiver le fusible!
Avertissement
DANGER de décharge électrostatique. Nettoyer les éléments plastiques avec un chiffon humide uniquement!
Prudence
Risques d'endommagement de composants de l'appareil et de blessure due à la vapeur chaude.
Ne pas nettoyer l'appareil à l'aide d'appareils de nettoyage à vapeur!
Attention
Toutes les surfaces à l'intérieur de l'appareil doivent être nettoyées régulièrement!
- Nettoyer l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
- Afin d'éviter tout court-circuit, vérifier que l'eau de nettoyage ne s'infiltré pas dans les composants électriques lors du nettoyage de l'appareil. Afin d'éviter tout court-circuit, vérifier que l'eau de nettoyage ne s'infiltre pas dans les composants électriques lors du nettoyage de l'appareil.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Nettoyer, dépoussière une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil).
- Ne pas déterminer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le S. A. V.
Compartment réfrigérateur
Le compartiment réfrigérateur de votre appareil est à dégivrage automatique.
Au bout d'un certain temps, il se forme une couche de givre ou de glace sur les parois intérieures du congélateur. Si cette couche devient trop épaisse, elle augmente la consommation d'énergie. Il convient donc de procéder régulièrement au dégivrage.
- Pour procéder au dégivrage, arrêtez l'appareil.
- Retirer les tiroirs.
- Déplacer les produits dans d'autres appareils.
- Laisser la porte ouverte pendant le dégivrage. Éponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.
Arrêt prolongé
Si l'appareil reste vide pendant une période prolongée, l'éteindre, le dégivrer, le nettoyer, le sécher et laisser sa porte ouverte pour éviter la formation de moisissures.
Protection de l'environnement
L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'ancien appareil lors de son enlèvement.
Cet appareil contient des gaz inflammables dans le circuit frigorifique et la mousse isolante.
Des informations sur l'élimination appropriée peuvent être obtenues auprès de l'administration de la ville ou de la commune ou d'une société d'enlèvement des déchets.
Pannes événuelles
Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :
L'appareil ne fonctionne pas :
-L'appareil est-il en position marche? -La prise de courant est-elle bien enfoncée? -Le fil de la prise est-il en bon état?
- La température n'est pas assez BASSE :
- Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température")
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ? - La ventilation est-elle correctement assurée ? - L'appareil a-t-il été installé trop près d'une source de chaleur ?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter S. A. V. le plus proche en lui indiquant la désignation ①, le numéro S. A. V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.
L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Messages d'erreur pouvant être affichés
| Code d'erreur | Erreur Mesure à prendre | |
| E0, E1, E2, rE | Sonde de tem pérature défectueuse | Contacter le S.A.V. |
| EE, EF Électronique de commande défectueuse | Contacter le S.A.V. | |
| dOr Porte de l'appareil ouverte trop longtemps | Fermer la porte de l'appareil | |
| HI Température trop élevé dans l'appareil (chaud) | Contrôler que la porte a bien été fermée. Si la température ne diminue pas, contacter le S.A.V. | |
| LO Température trop basse dans l'appareil (froid) | Contacter le S.A.V. | |
| Étc | Veuillez de nouveau régler l'horloge temps réel (voir paragraphe "Réglage de l'horloge temps réel") | |
| HF, HA | Une coupure de courant s'est produit ou la tempé rature intérieure était trop élevé ou trop basse pen-dant une certaine durée. | Voir paragraphe Consulter les situations d'alarme enregistrées et lecture de l'histoire des tem- pératures |
| AFr | Température dans la zone de la sonde de produit < 0°C | Contacter le S.A.V. |
Alarme externe
Différentes possibilités de raccordement se trouvent à l'arrière de l'appareil.
Le raccordement de l'appareil à un dispositif d'alarme externe doit être effectué uniquement par un spécialiste formé à cet effet!
Remarque
Les fiches sont sécurisées par des vis. Pour débrancher les fiches, desserrer les vis à droite et à gauche.
Raccordement à l'interface RS485
Raccordement de sonde de température réfrigérateur (en option)
Sortie d'alarme libre de potentiel
Ces trois contacts peuvent être utilisés pour raccorder un dispositif d'alarme optique ou sonore. Le raccordement est prévu pour un courant continu maximal de 42 V/8 A provenant d'une source de très basse tension de sécurité T. B. T. S. (courant minimal 150 mA).
Attention
Les exigences de sécurité de la norme EN 60335 ne sont pas remplies en cas d'utilisation de la tension du réseau au niveau du contact d'alarme libre de potentiel.
Raccordement d'un voyant d'alarme ou d'un système d'alarme sonore.
Raccordement d'un voyant de contrôle qui indique le fonctionnement normal de l'appareil.
Source de tension externe, Maximal 42 V/8 A, Courant minimal 150mA
Interface RS485
Rx-/Tx- Ligne de transmission de données (pôle négatif)
Rx+ / Tx+ Ligne de transmission de données (pôle positif)
GND Cable de masse
Gaine pour sonde de température externe
Gaine de sonde pour réfrigérateur Gaine de sonde pour congélateur
Gaine de sonde pour réfrigérateur. Percer le rond marqué au dos de l'appareil.
Gaine de sonde pour congélateur. Enlever la patte d'étanchéité.
Retirer la décharge de traction. La décharge de traction se trouve à l'intérieur de l'appareil. Réfrigérateur - en haut à gauche Congélateur - en bas à droite
Introduire la sonde dans l'orifice et sécuriser le câble de la sonde au moyen de la décharge de traction. Important! Obstruer les gains de sonde au dos de l'appareil à l'aide de la pâte d'étanchéité fournie!
Inversion du sens d'ouverture de la porte
L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé.
Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.
- Dévisser le support inférieur. Attention: le palier de la porte est équipé d'un système à ressort pour la fermeture automatique de la porte. En desserrant les vis, le support pivote vers la gauche.
- Faire descendre la porte du congélateur et la retirer.
- Retirer le pivot du support et l'introduire dans l'orifice opposé.
- Dévisserez le pivot du support intermédiaire.
- Tirer la porte du réfrigerateur vers l'avant, la faire descendre et la retirer.
- Dévisser le support intermédiaire.
- Poser les éléments de la charnière supérieure sur le côté opposé.
- Retirer le cache intermédiaire et l’enforcer sur le côté opposé.
- Retirer le cache inférieur et l'enforcer sur le côté opposé.
- Remonter le support intermédiaire sur le côté gauche.
- Oter le système à ressort de la porte du réfrigerateur et le monter sur le côté opposé.
- Accrocher la porte du réfrigerateur au pivot et la fermer.
- À l'aide de la clé plate fournie, tourner le système à ressort de la porte du réfrigerateur dans le sens inverse horaire, jusqu'à ce que la tête hexagonale s'éclipse dans la découpe du support intermédiaire.
- Visser le pivot dans le support intermédiaire.
- Accrocher la porte du congélateur au pivot et la fermer.
- Monter le support inférieur.
- Faire pivoter le support de - le ressort est tendu. Visser le support.
- Inverser les bouchons des deux portes.
- Visser les poignées.
- Remettre en place les plaques de pression jusqu'à ce qu'elles s'enclenchent.
