Type de produit	Kit de montage sur cadre (Over-frame Kit)
Marque	NEC
Modèle	KT46UNOF
Compatibilité	Écrans NEC série UN de 46 pouces
Contenu du kit	1 cadre supérieur, 1 cadre inférieur, 1 cadre droit, 1 cadre gauche, 4 cornières, 4 joints, 12 vis M4x15, manuel d'installation
Matériau	Métal (acier ou aluminium) avec finition noire
Dimensions du cadre (approx.)	Environ 102 x 57 cm (pour écran 46 pouces)
Poids (kit)	Environ 2 kg
Fonction principale	Permet de fixer un écran NEC UN sur un cadre existant (over-frame)
Installation	Assemblage par vis, nécessite une surface plane et une feuille de protection pour l'écran
Sécurité	Utiliser uniquement les vis fournies ; ne jamais poser l'écran sur ses bords
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Pièces détachées et réparabilité	Vis de rechange disponibles ; les cadres et cornières sont remplaçables sur demande
Informations générales	Kit conçu pour montage mural ou sur support ; adapté aux configurations multi-écrans

FOIRE AUX QUESTIONS - KT46UNOF NEC

Quels écrans sont compatibles avec le kit KT46UNOF ?

Ce kit est conçu pour les écrans NEC de la série UN de 46 pouces. Vérifiez le modèle exact dans la notice.

Le kit contient-il les vis nécessaires ?

Oui, le kit comprend 12 vis M4x15. Utilisez uniquement ces vis pour éviter d'endommager l'écran.

Puis-je utiliser ce cadre avec d'autres marques d'écrans ?

Non, ce cadre est spécifiquement conçu pour les écrans NEC série UN. L'utiliser avec d'autres marques pourrait entraîner une mauvaise fixation.

Comment installer le cadre sur mon écran ?

1. Placez l'écran face vers le bas sur une surface plane protégée. 2. Fixez les cadres supérieur et inférieur avec les vis. 3. Ajoutez les cornières aux extrémités. 4. Fixez les cadres latéraux. Suivez le manuel d'installation fourni.

Quel outil est nécessaire pour l'assemblage ?

Un tournevis cruciforme est nécessaire pour serrer les vis M4. Aucun autre outil spécial n'est requis.

Le cadre peut-il être fixé au mur ?

Ce kit permet de monter l'écran sur un cadre existant. Pour une fixation murale, vous aurez besoin d'un support mural compatible avec les écrans NEC UN.

Comment nettoyer le cadre ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les nettoyants liquides ou abrasifs qui pourraient rayer la surface.

Puis-je commander des vis de rechange ?

Oui, contactez le service client NEC pour obtenir des vis de rechange référencées M4x15.

Le kit est-il compatible avec les configurations multi-écrans ?

Oui, pour plusieurs écrans NEC UN, vous aurez besoin d'au moins 2 panneaux de montage. Le kit peut être utilisé en série.

Que faire si une pièce du cadre est manquante ou endommagée ?

Contactez le revendeur ou le service après-vente NEC. Conservez la preuve d'achat et la référence du produit KT46UNOF.

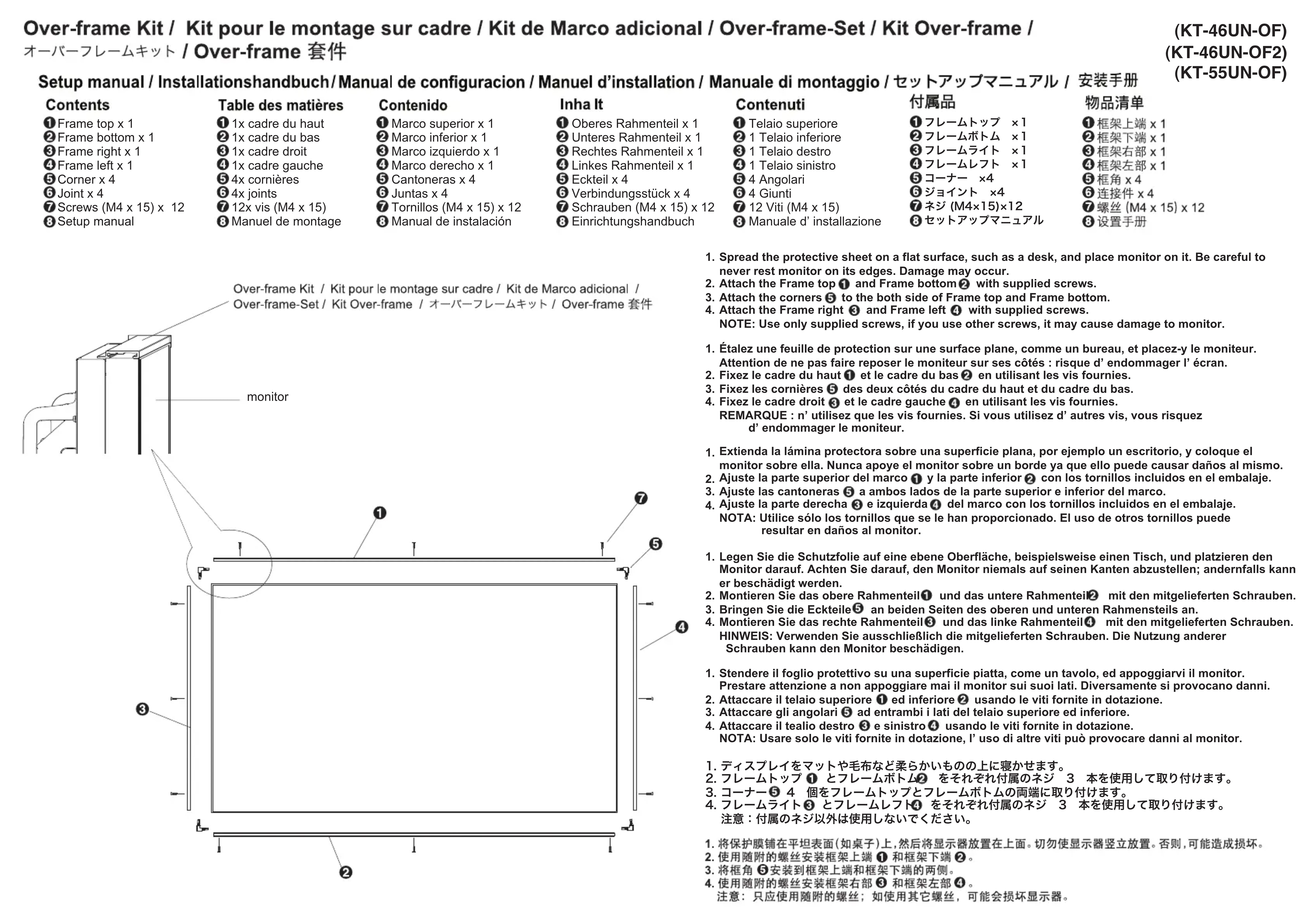

MODE D'EMPLOI KT46UNOF NEC

Over-frame Kit / Kit pour le montage sur cadre / Kit de Marco adicional / Over-frame-Set / Kit Over-frame / (KT-46UN-OF) 才一巴一力一木卡/Over-frame 套件 (KT-46UN-OF2) （KT-55UN-OF）

Setup manual / Installationshandbuch/Manual de configuracion / Manuel d'installation / Manuale di montaggio / 金融市场/安装手册

Contents

1Frame top x 1

Frame bottom x 1

Frame right x :

Frame right x 1

6Corner x 4

6 Joint x 4

7 Screws (M4 x 15) x 12

Setup manual

Setup manual

Table des matieres

1x cadre du haut

1x cadre du bas

1x cadre droit

1x cadre gauche.

64x cornieres

64x joints

4x joints 712xvis (M4 x 15)

12xV3 (M4X13) 1 Manuel de montage

Mandier de montage

Contenido

1 Marco superior x 1

2 Marco inferior x 1

Marco izguierdo x

Marco derecho x 1

Cantopeneras x 4

6 Lantas x 4

7 Tornillos (N

3 Manual de instalacion

Mandal de Instalacion

Inha It

1. Spread the protective sheet on a flat surface, such as a desk, and place monitor on it. Be careful to never rest monitor on its edges. Damage may occur.
2. Attach the Frame top 1 and Frame bottom 2 with s
3. Attach the corners 5 to the both side of Frame top and Frame bottom.

4. Attach the Frame right 3 and Frame left 4 with supplied screws.
   NOTE: Use only supplied screws, if you use other screws, it may cause damage to monitor.

5. Étalez une feuille de protection sur une surface plane, comme un bureau, et placez-ly le monitier. Attention de ne pas faire reposer le monitier sur ses cotsé: risque d'emodmager l'écran.

6. Fixez le cadre du haut et le cadre du bas en utilisant les vis fournies.

7. Fixez les cornières ⑤ des deux cotés du cadre du haut et du cadre du bas
8. Fixez le cadre droit 3 et le cadre gauche 4 en utilisant les vis fournies.

REMARQUE : n' utilisez que les vis fournies. Si vous utilisez d' autres vis, vous risquez d' endomager le moniteur.

1. Extendla la lamina protectora sobre una superficie plana, por exemple un esricotario, y comaque el monitor sobre ella. Nunca apovey el monitor sobre un borde ya que lo coulda causar daños al mi
2. Aiuste la parte superior del marco y la parte inferior con los tornillos incluidos en el embalaje.
3. Aiuste las cantoneras 5 a todoslos de la parte superior e inferior del marco.

4. Ajuste la parte derecha e izquierda del marco con los tornillos incluidos en el embalaje.
   NOTA: Utilice solo los tornillos que se le han proportionado. El uso de others tornillos possible
   resultar en daños al monitor.

5. Legen Sie die Schutzfolie auf eine ebene Oberfläche, beispelsweise einen Tisch, undplatzieren den Monitor darauf. Achten Sie darauf, den Monitor niemals auf seinen Kanten abzustellen; andernfalls kann er beschädigt werden.

6. Montieren Sie das obere Rahmenteil und das untere Rahmenteil mit den mitgelieferten Schrauben.
7. Bringen Sie die Eckteile an beiden Seiten des oberen und unteren Rahmensteils an.

8. Montieren Sie das rechte Rahmenteil und das linke Rahmenteil mit den mitgelieferten Schrauben.
   HINWEIS: Verwenden Sie ausschließlich die mitgelieferten Schrauben. Die Nutzung anderer
   Schrauben kann den Monitor beschädigen.

9. Sendeire il foglio protetitivo su una superficie piatta, come un cavolio, ed appoggiarvi il monitor. Prestare attenzione a non appogiare mai il monitor sui loro lati. Diversamente si provocano danni.

10. Attaccare il telaio superiore 1 ed inferiore 2 usando le viti fornite in dotazione.
11. Attaccare gli angolari 5 ad entrambi i lati del telao superiore ed inferiore.

12. Attaccare le tealto destro 6 sinistoo usinge the viti forment in dotazione. NOTE: Usare solo le viti forment in dotazione, I'uso di alte viti provocare danni al monitor.

13. ヨスPLEイをマットや毛布等各种柔さかたの上に寝かせます。

14. フレムトツフ ① と フレムトト ② 言その等付属のネジ 3 本を使用て取り付けます。
    3.コーナー4個をフレーマトットとフレーマボトムの两端に取り付けます。

15. フレーマライト ③ と フレーマレフ ④ 者它等付属のネジ 3 本を使用て取付けます。
    注意：付属のネジ以外は使用くださいます。

16. 将保护膜铺在平坦面（如桌子）上，然后将显示器放置在上面。切勿使显示器竖立放置。否则，可能造成损坏。2. 使用随附的螺丝安装框架上端①和框架下端②。
    3.将框角⑤安装到框架上端和框架下端的两侧。
    4.使用随附的螺丝安装框架右部 已 和框架左部）
    注意：只应使用随附的螺丝；如使用其它螺丝，可能会损坏显示器。

For multiple MultiSync UN series configurations / Pour les configurations à plusieurs MultiSync Série UN /

REMARQUE : lorsque vous utilisez un kit pour montage sur cadre pour installer plusieurs Série UN, vous aurez besoin d'au moins 2 panneux de montage.
