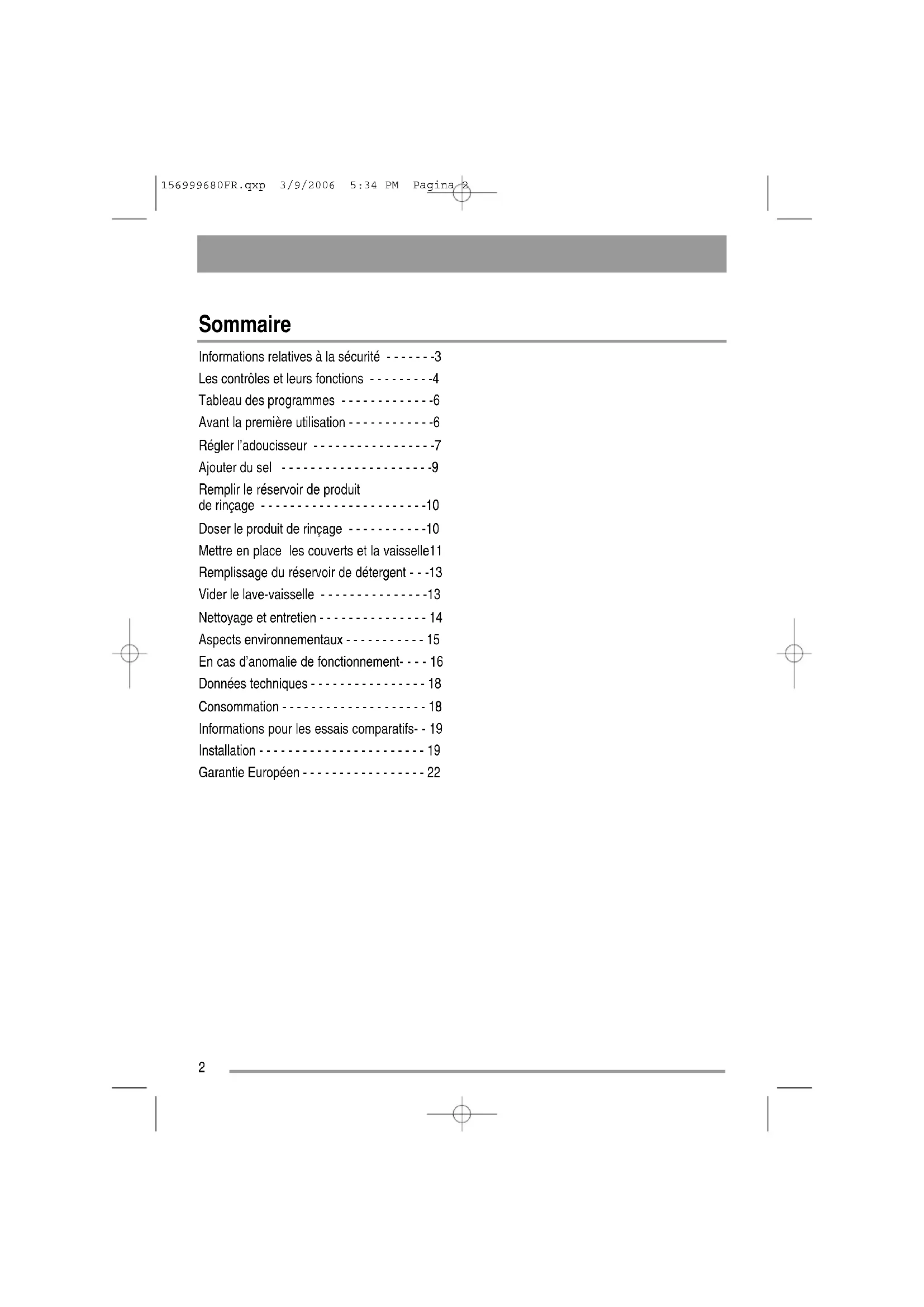

Manuel d’utilisation Lave-vaisselle ZDF 221 156999680FR.qxp 3/9/2006 5:34 PM Pagina 12 Sommaire Informations relatives à la sécurité - - - - - - -3 Les contrôles et leurs fonctions - - - - - - - - -4 Tableau des programmes - - - - - - - - - - - - -6 Avant la première utilisation - - - - - - - - - - - -6 Régler l’adoucisseur - - - - - - - - - - - - - - - - -7 Ajouter du sel - - - - - - - - - - - - - - - - - - - - -9 Remplir le réservoir de produit de rinçage - - - - - - - - - - - - - - - - - - - - - - -10 Doser le produit de rinçage - - - - - - - - - - -10 Mettre en place les couverts et la vaisselle11 Remplissage du réservoir de détergent - - -13 Vider le lave-vaisselle - - - - - - - - - - - - - - -13 Nettoyage et entretien - - - - - - - - - - - - - - - 14 Aspects environnementaux - - - - - - - - - - - 15 En cas d’anomalie de fonctionnement- - - - 16 Données techniques - - - - - - - - - - - - - - - - 18 Consommation - - - - - - - - - - - - - - - - - - - - 18 Informations pour les essais comparatifs- - 19 Installation - - - - - - - - - - - - - - - - - - - - - - - 19 Garantie Européen - - - - - - - - - - - - - - - - - 22 156999680FR.qxp 3/9/2006 5:34 PM Pagina 2Utilisation ● Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine. ● N’utilisez pas de solvants dans votre lave- vaisselle. Ceux-ci pourraient provoquer une explosion. ● Les couteaux et autres objets pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou en position horizontale dans le panier supérieur. ● N’utilisez que des produits (détergent, sel et produit de rinçage) conçus pour le lave-vaisselle. ● Evitez d’ouvrir la porte tandis que la machine fonctionne : une vapeur brûlante peut s’en échapper. ● Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage. ● Après utilisation, débranchez l’appareil et fermez le robinet. ● Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d’origine. Sécurité générale ● Les détergents pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux ! Respectez les instructions de sécurité du fabricant de détergent pour lave-vaisselle. ● L’eau de votre lave-vaisselle n’est pas potable. Des résidus de détergent peuvent subsister dans votre lave-vaisselle. ● Assurez-vous que la porte du lave-vaisselle est toujours fermée lorsque vous n’êtes pas occupé à le remplir ou le vider. Vous éviterez ainsi que quelqu’un trébuche sur la porte ouverte et ne se blesse. ● Ne marchez pas et ne vous asseyez pas sur la porte ouverte. Sécurité des enfants ● Cette machine est conçue pour être utilisée par des adultes. Ne laissez pas les enfants utiliser le lave-vaisselle sans contrôle. ● Ne laissez pas les emballages à portée des enfants. Ils pourraient s’asphyxier. ● Conservez tous les détergents à un endroit sûr, hors de portée des enfants. ● Eloignez les enfants du lave-vaisselle lorsque la porte est ouverte. Installation ● Vérifiez que votre lave-vaisselle n’a subi aucun dommage en cours de transport. Ne branchez jamais une machine endommagée. Si votre lave- vaisselle est endommagé, contactez votre fournisseur. ● Retirez tous les emballages avant utilisation.● Les branchements électriques et hydrauliques de cette machine doivent être effectués par une personne qualifiée et compétente. ● Pour votre sécurité, ne modifiez pas les spécifications ou ne tentez pas de modifier ce produit en aucune façon.

Informations relatives à la sécurité Pour votre sécurité et pour garantir une utilisation correcte de la machine, lisez attentivement ce manuel d’utilisation, ainsi que ses conseils et avertissements, avant d’installer et d’utiliser la machine pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l’appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez ces instructions avec la machine. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de la machine et des précautions à prendre. 156999680FR.qxp 3/9/2006 5:34 PM Pagina 3● N’utilisez jamais le lave-vaisselle si le câble électrique ou les tuyaux d’eau sont endommagés ; ou si le bandeau de commande, la tablette supérieure ou la plinthe sont endommagés au point que l’intérieur de la machine en est accessible. Contactez votre Service après-vente local, pour éviter tout danger.

AVERTISSEMENT ! Pour les connexions électriques et hydrauliques, respectez scrupuleusement les instructions fournies dans les paragraphes spécifiques. ● Les parois du lave-vaisselle ne peuvent jamais être percées, pour éviter d’endommager les composants hydrauliques et électriques. Les contrôles et leurs fonctions

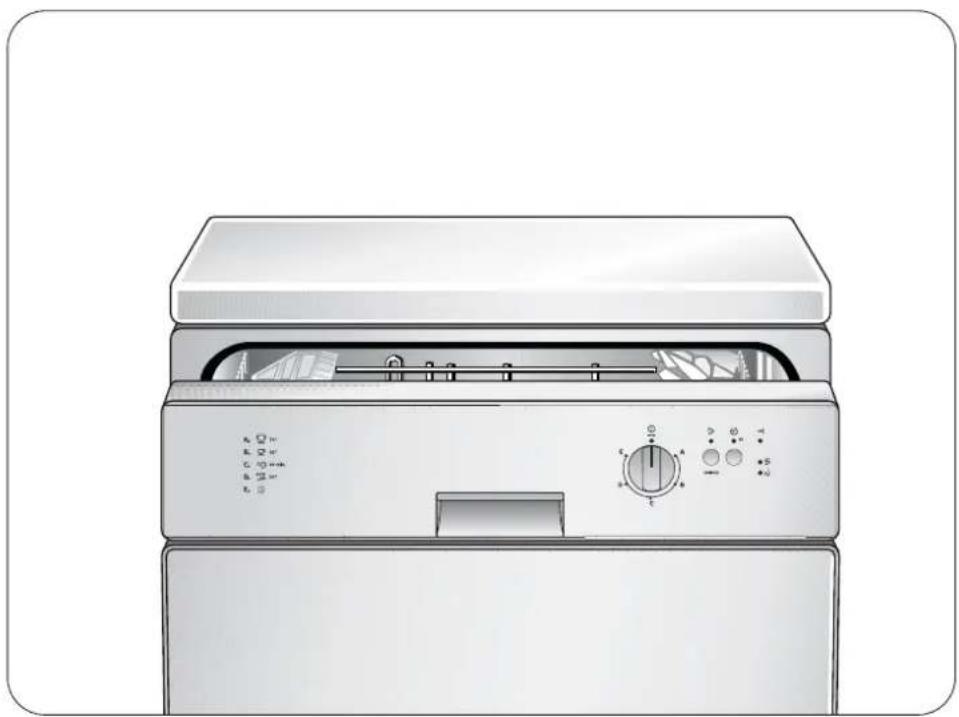

SELECTEUR DE PROGRAMME

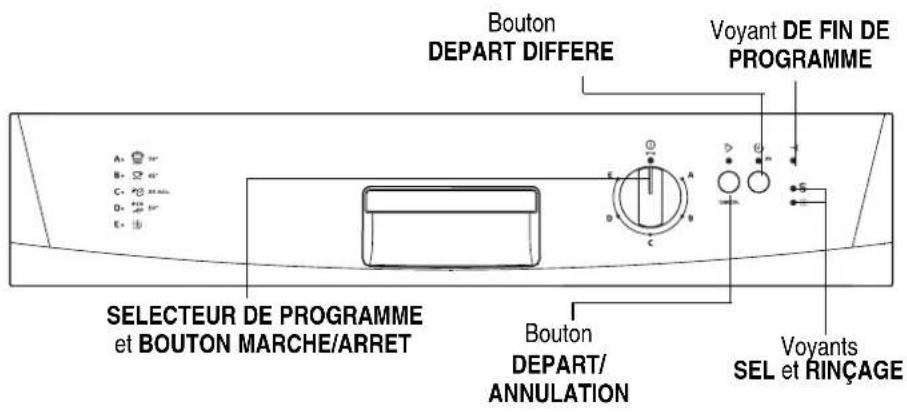

et BOUTON MARCHE/ARRET Bouton DEPART/ ANNULATION Bouton DEPART DIFFERE Voyant DE FIN DE PROGRAMME SELECTEUR DE PROGRAMME et BOUTON MARCHE/ARRET ● dans cette position, la machine est éteinte (voyant correspondant éteint)● lorsque le repère sur le sélecteur coïncide avec un programme, la machine est allumée et un programme est sélectionné (voyant correspondant allumé). Voyants SEL et RINÇAGE 156999680FR.qxp 3/9/2006 5:34 PM Pagina 45 Le bouton DEPART/ANNULATION ● Lancer le programme de lavage :

1. Sélectionner un programme de lavage.

2. Appuyez sur le bouton DEPART/ANNULATION,

(voyant correspondant allumé). IMPORTANT ! Une fois que le programme est lancé, si vous désirez en changer, vous devez d’abord annuler le programme sélectionné en cours. ● Annuler le programme de lavage en cours :

1. Appuyez sur le bouton DEPART/ANNULATION et maintenez-le enfoncé

jusqu’à ce que le voyant correspondant s’éteigne.

2. Relâchez le bouton DEPART/ANNULATION.

3. Remettez le sélecteur de programme en position ARRET ou

sélectionnez un nouveau programme de lavage (vérifiez qu’il y a du détergent dans le réservoir à détergent). Le voyant FIN DE PROGRAMME S’allume lorsque le programme est terminé. Eteignez le lave-vaisselle en remettant le sélecteur de programme en position ARRET. Le voyant MARCHE/ARRET s’éteint. Il possède encore d’autres fonctions d’indication visuelle comme : - le réglage de l’adoucisseur, - l’alarme en cas de dysfonctionnement de la machine. Voyant REMPLISSAGE SEL S’allume lorsque le réservoir de sel doit être rempli. Ce voyant peut rester allumé plusieurs heures après le remplissage du réservoir de sel. Bouton DEPART DIFFERE Cette option vous permet de retarder jusqu’à trois heures le lancement du programme. Une fois que vous avez sélectionné le programme de lavage, appuyez sur le bouton DEPART DIFFERE. Le voyant correspondant s’allume. Appuyez sur le bouton DEPART/ANNULATION : le décompte du démarrage différé commence automatiquement. Une fois le décompte achevé, le programme de lavage démarre automatiquement. Le voyant DEPART DIFFERE s’éteint. Annule le DEPART DIFFERE en cours : appuyez sur le bouton DEPART/ANNULATION et maintenez-le enfoncé jusqu’à ce que les voyants DEPART/ANNULATION et DEPART DIFFERE s’éteignent. Pour lancer le programme de lavage, appuyez sur lebouton DEPART/ANNULATION. Le voyant RINÇAGE Voyant de contrôle de la réserve du produit de rinçage. S’allume quand le réservoir du produit de rinçage est vide. 156999680FR.qxp 3/9/2006 5:34 PM Pagina 56 Tableau des programmes Vaisselle très sale. Vaisselle, couverts, casseroles et poêles Prélavage - Lavage principal 2 rinçages intermédiaires - Rinçage final - Séchage Vaisselle normalement sale. Vaisselle et couverts Prélavage - Lavage principal 2 rinçages intermédiaires - Rinçage final - Séchage Vaisselle légèrement sale. Vaisselle et couverts Lavage principal - Rinçage final Prélavage - Lavage principal 1 rinçage intermédiaire - Rinçage final - Séchage Vaisselle normalement sale. Vaisselle et couverts Toutes salissures. Charge partielle (à compléter ultérieurement). Ce programme ne nécessite pas de détergent. Prélavage Intensif 70°C

Programme Utilisation Séquence programme Si vous utilisez du sel, du produit de rinçage et du détergent séparés : - réglez l’adoucisseur - ajoutez du sel - et remplissez le réservoir de produit de rinçage Si vous utilisez des tablettes comportant à la fois du produit de rinçage, du détergent, du sel et d’autres additifs : vous ne devez pas remplir le réservoir de sel ou de produit de rinçage. Vérifiez que ces détergents conviennent pour la dureté de votre eau. Respectez les instructions du fabricant. - Réglez la dureté de l’eau sur le niveau 1. Avant la première utilisation Si vous utilisez des tablettes comportant à la fois du détergent et du produit de rinçage : vous ne devez pas remplir le réservoir de produit de rinçage. - réglez l’adoucisseur - et ajoutez du sel 156999680FR.qxp 3/9/2006 5:34 PM Pagina 6IMPORTANT ! Si le résultat du séchage n’est pas satisfaisant, nous vous recommandons :

1. De remplir le réservoir de produit de

2. De régler le dosage du produit de rinçage

sur la position 2. Le lave-vaisselle est équipé d’un adoucisseur d’eau conçu pour extraire de l’eau les minéraux et les sels qui pourraient entraver ou affecter le fonctionnement de la machine. L’adoucisseur doit être réglé en fonction de la dureté de l’eau dans votre région. Votre régie locale peut vous donner les informations relatives à la dureté de l’eau dans votre région. IMPORTANT ! L’adoucisseur d’eau doit être réglé de deux façons : manuellement et électroniquement. Régler l’adoucisseur

Si vous décidez d’utiliser des détergents différents, nous vous recommandons : - De remplir les réservoirs de sel et de produit de rinçage. - De régler la dureté de l’eau au niveau supérieur et d’effectuer d’abord 1 cycle de lavage normal à vide. - Réglez la dureté de l’eau en fonction de la dureté de l’eau dans votre région. - Dosage du produit de rinçage. Dureté de l’eau Réglage de la dureté de l’eau en °dH

Fourchette manuellement électroniquement

51 - 70 9,0 - 12,5 IV 2 niveau 10

43 - 50 7,6 - 8,9 IV 2 niveau 9

37 - 42 6,5 - 7,5 IV 2 niveau 8

29 - 36 5,1 - 6,4 IV 2 niveau 7

23 - 28 4,0 - 5,0 IV 2 niveau 6

15 - 18 2,6 - 3,2 III 1 niveau 4

4 - 10 0,7 - 1,8 I/II 1 niveau 2

19 - 22 3,3 - 3,9 III 2 niveau 5

11 - 14 1,9 - 2,5 II 1 niveau 3

< 4 < 0,7 I 1 niveau 1 pas de sel nécessaire

1) (°dH) degré allemand, mesure de la dureté de l’eau.

2) (mmol/l) millimol par litre, unité internationale de mesure de la dureté de l’eau

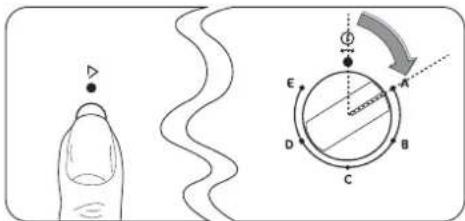

156999680FR.qxp 3/9/2006 5:34 PM Pagina 78 L’adoucisseur d’eau est réglé d’origine en position 2. Régler l’adoucisseur manuellement (voir tableau) Placez le sélecteur en position 1 ou 2 Régler l’adoucisseur électroniquement (voir tableau) Le lave-vaisselle doit être éteint. Relâchez le bouton. Le voyant FIN DE PROGRAMME clignote. Le nombre de clignotements correspond au niveau sélectionné. Exemple : le voyant FIN DE PROGRAMME peut clignoter 5 fois. Le clignotement se répète toutes les 5 secondes. Pour changer de niveau, appuyez sur le bouton DEPART/ANNULATION. Chaque fois que vous appuyez sur le bouton, le niveau augmente d’une unité. (Le niveau 1 succède au niveau 10). Le voyant FIN DE PROGRAMME clignote et indique le nouveau réglage. Pour mémoriser la sélection, mettez le SELECTEUR DE PROGRAMME en position ARRET. Appuyez sur le bouton DEPART/ANNULATION, maintenez-le enfoncé et tournez le SELECTEUR DE PROGRAMME dans le sens des aiguilles d’une montre jusqu’au premier programme. Maintenez le bouton enfoncé jusqu’à ce que les voyants du SELECTEUR DE PROGRAMME et DEPART/ANNULATION clignotent. L’adoucisseur d’eau est réglé d’origine en position 5. 156999680FR.qxp 3/9/2006 5:34 PM Pagina 89 Ajouter du sel IMPORTANT ! Le réservoir de sel doit être réapprovisionné régulièrement. Dévissez le bouchon. La première fois que vous approvisionnez la machine en sel, remplissez d’abord le réservoir à sel d’eau. Remplissez complètement le réservoir de sel au moyen de l’entonnoir fourni avec la machine. Retirez tous les résidus de sel. Revissez le bouchon dans le sens des aiguilles d’une montre jusqu’à ce qu’il se bloque en émettant un clic. AVERTISSEMENT ! N’utilisez que du sel spécial pour lave-vaisselle IMPORTANT ! Lancez immédiatement un programme complet. 156999680FR.qxp 3/9/2006 5:34 PM Pagina 910 Augmentez la dose si votre vaisselle présente des gouttes d’eau ou des taches après lavage. Réduisez la dose si votre vaisselle présente des traces blanchâtres ou si un film bleuâtre recouvre les verres ou les lames de couteau. Remplir le réservoir de produit de rinçage Doser le produit de rinçage Ouvrez le couvercle. Remplissez de produit de rinçage. Le niveau de remplissage maximal est indiqué par la mention “max”. Le liquide qui s’est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé. Fermez le couvercle jusqu’à ce qu’il se bloque. Ouvrez le couvercle. Réglez le dosage. (Le dosage est réglé d’origine en position 4). Fermez le couvercle et appuyez jusqu’à ce qu’il se bloque. IMPORTANT! Lorsque le voyant de contrôle du produit de rinçage sur le bandeau de commandes s’allume, remplissez le réservoir. AVERTISSEMENT ! Ne remplissez jamais le réservoir de produit de rinçage avec un autre produit (ex. détergent pour lave-vaisselle, détergent liquide). Vous endommageriez la machine. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1011 ● Les ustensiles suivants ne peuvent pas être lavés dans le lave-vaisselle : - Couverts avec manches en bois, en corne, en porcelaine ou en nacre - Ustensiles en plastique qui ne résistent pas à la chaleur - Anciens couverts avec parties collées qui ne résistent pas à la température - Vaisselle et couverts collés - Objets en étain ou en cuivre - Cristaux - Pièces en acier sensibles à la corrosion - Planches en bois - Objets en fibres synthétiques ● Lorsque vous chargez le lave-vaisselle, assurez- vous : - que la vaisselle ne contient pas des résidus d’aliments ou des débris. - que les casseroles ne contiennent pas de résidus ou d’aliments brûlés. - placez les ustensiles creux, comme les tasses, les verres, les casseroles, etc. avec l’ouverture vers le bas afin que l’eau ne puisse pas s’accumuler dans les cavités ou les fonds bombés. - la vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir mutuellement. - pour ne pas endommager les verres, ne les placez-pas de façon à ce qu’ils se touchent. - déposez les petits objets dans le panier à couverts. ● Les objets en plastique et les poêles teflon ont tendance à retenir les gouttes d’eau ; ces objets ne sèchent pas aussi bien que la porcelaine et l’acier. Mettre en place les couverts et la vaisselle Mise en place des couverts. Pour obtenir les meilleurs résultats, nous vous recommandons d’utiliser les séparateurs fournis (si la taille et la forme des couverts le permettent). Placez les couteaux et les autres ustensiles pointus ou tranchants avec le manche vers le haut. Risque de lésion ! Chargement du panier inférieur. Disposez les plats et les grands couvercles tout autour du panier. IMPORTANT ! Avant de fermer la porte, assurez-vous que les bras asperseurs peuvent tourner librement. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1112 Régler la hauteur du panier supérieur Chargement du panier supérieur. Les ustensiles légers (bols en plastique, etc.) doivent être placés dans le panier supérieur, de façon à ce qu’ils ne puissent pas bouger. Vous pouvez replier les porte-tasses si vous devez laver des objets plus grands. Si vous devez placer des assiettes dans le panier supérieur : chargez le panier en commençant par l’arrière ; inclinez les assiettes légèrement vers l’avant et évitez de les placer contre la porte, à l’avant du panier. Si vous devez laver de très grands ustensiles, vous pouvez les placer dans le panier inférieur après avoir mis le panier supérieur dans sa position la plus haute. Hauteur maximale de la vaisselle dans : le panier supérieur. le panier inférieur Avec le panier supérieur surélevé. 20 cm 31 cm Avec le panier supérieur abaissé. 24 cm 27 cm Pour cela:

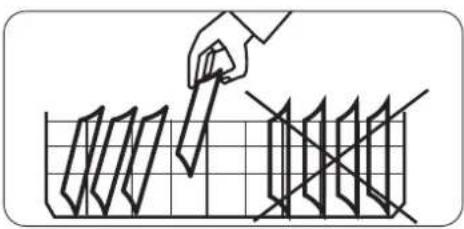

1. Tirez le panier vers vous.

2. Attrapez les côtés et tirez vers le haut.

Pour remettre le panier en place:

1. Attrapez les côtés latéraux, tirez vers le haut,

puis laissez le panier redescendre lentement, en le soutenant légèrement. IMPORTANT ! Lorsque le panier est placé en position relevée, vous ne pouvez pas utiliser les porte-tasses. IMPORTANT ! Ne jamais soulever ou abaisser le panier d’un seul côté. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1213 Remplissage du réservoir de détergent Ouvrez le couvercle. Fermez le couvercle. Mettez le détergent dans le compartiment A. Respectez les niveaux de dosage. IMPORTANT ! Utilisez exclusivement des détergents conçus pour le lave-vaisselle. Respectez les instructions de dosage et d’entreposage du fabricant. Pour les programmes avec prélavage, mettez une dose de détergent supplémentaire dans le compartiment B. Si vous utilisez du détergent en tablettes : Placez les tablettes de détergent dans le compartiment A. Vider le lave-vaisselle IMPORTANT ! Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de retirer la vaisselle : la vaisselle chaude est sensible aux chocs. De cette façon, votre vaisselle sera plus froide et plus sèche. ● Videz d’abord le panier inférieur, puis le panier supérieur ; de cette façon, vous éviterez de faire tomber des gouttes d’eau du panier supérieur sur la vaisselle du panier inférieur. ● De l’eau peut apparaître sur les côtés et la porte du lave-vaisselle en inoxydable peut refroidir plus vite que la vaisselle. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1314 Nettoyage et entretien IMPORTANT ! N’utilisez JAMAIS le lave-vaisselle sans les filtres. Si les filtres sont mal positionnés ou fixés, la vaisselle ne sera pas bien lavée. IMPORTANT ! N’essayez JAMAIS de retirer les bras asperseurs. Si des résidus de saleté bouchent les orifices des bras asperseurs, retirez-les avec un cure- dents. Nettoyage des filtres Tournez la poignée d’1/4 de tour dans le sens inverse des aiguilles d’une montre et retirez les filtres B et C. Nettoyez soigneusement les filtres A, B et C sous l’eau courante. Remettez le filtre plat A dans le fond de la cuve et assurez-vous qu’il est correctement place sous les deux guides D. Remettez les filtres en place et bloquez-les en tournant la poignée dans le sens des aiguilles d’une montre. Le lave-vaisselle doit être éteint. Retirez le filtre A du fond de la cuve. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1415 Nettoyage externe Nettoyez les surfaces extérieures de la machine et du bandeau de commande avec un tissu doux humide. Le cas échéant, n’utilisez que des détergents neutres. N’utilisez jamais de produits abrasifs, d’éponges à récurer ou de solvants (acétone, trichloroéthylène, etc.). Nettoyez régulièrement les joints autour de la porte et les réservoirs de détergent et de produit de rinçage avec un chiffon humide. Nous vous recommandons de faire tourner tous les 3 mois un programme de lavage à 65°C, sans vaisselle, mais avec du détergent. Non-utilisation pendant des périodes prolongées Si vous n’utilisez pas la machine pendant une longue période, nous vous recommandons :

1. De débrancher la machine et de fermer le

robinet d’arrivée d’eau.

2. De laisser la porte entrouverte pour éviter la

formation d’odeurs désagréables.

3. De laisser l’intérieur de la machine propre.

Précautions en cas de gel Evitez de placer la machine à un endroit où la température est inférieure à 0°C. Si c’est inévitable, videz la machine, fermez la porte, débranchez le tuyau d’arrivée d’eau et videz-le. Déplacer la machine Si vous devez déplacer la machine (déménagement, etc.) :

2. Fermez le robinet d’eau.

3. Retirez le tuyau d’arrivée d’eau et le tuyau

4. Retirez la machine avec les tuyaux.

5. Transportez toujours le lave-vaisselle en position

verticale, pour éviter que l’eau salée ne se répande. Aspects environnementaux Matériaux d’emballage Les matériaux d’emballage sont écologiques et recyclables. Les composants en plastique sont identifiés par des marques, comme >PE<, >PS<, etc. Veuillez jeter les matériaux d’emballage dans les conteneurs adéquats à la décharge. Anciennes machines Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l’appareil, nous préservons l’environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat. AVERTISSEMENT ! Si vous n’utilisez plus votre machine : - Retirez la fiche de la prise. - Coupez le câble et la fiche et jetez-les. - Enlevez la poignée. Cela évitera aux enfants de s’enfermer dans la machine et de mettre ainsi leur vie en danger. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1516 En cas d’anomalie de fonctionnement IMPORTANT ! Le lave-vaisselle ne démarre pas ou s’arrête en cours de fonctionnement. Certaines anomalies de fonctionnement peuvent être dues à un défaut ou un manque d’entretien et peuvent être résolues en suivant les instructions du manuel, sans devoir appeler un technicien. Eteignez le lave-vaisselle, ouvrez la porte, et réalisez les actions correctives suivantes. Code d’erreur/ dysfonctionnement Cause possible Solution Le lave-vaisselle ne se remplit pas d’eau. - clignotement continu du voyant départ/annulation - 1 clignotement du voyant “fin de programme” Le lave-vaisselle ne se vide pas. - clignotement continu du voyant départ/annulation - 2 clignotements du voyant “fin de programme” Le robinet d’eau est bloqué ou entartré Nettoyez le robinet d’eau. de calcaire. Le robinet d’eau est fermé Ouvrez le robinet d’eau. Le filtre (s’il y en a un) dans le Nettoyez le filtre dans le raccord fileté au niveau raccord fileté. de l’arrivée d’eau est bloqué. Le tuyau d’arrivée d’eau Vérifiez le raccordement du tuyau n’est pas place correctement ou est plié d’arrivée d’eau. ou écrasé. L’évier est bouché. Débouchez l’évier. Le tuyau d’évacuation de l’eau n’est pas Vérifiez le raccordement du tuyau placé correctement, ou est plié d’évacuation d’eau. ou écrasé. Le programme ne démarre pas. La porte du lave-vaisselle n’est pas Fermez la porte bien fermée. L’appareil n’est pas branché. Branchez l’appareil Le fusible a sauté dans Remettrez le fusible en place. la boîte à fusible de la maison. Une fois ces contrôles effectués, fermez la porte, allumez le lave-vaisselle et appuyez sur le bouton départ/annulation. Le programme reprend là où il s’était arrêté. Si le dysfonctionnement se reproduit ou si le code d’erreur réapparaît, contactez le Centre de service. Pour d’autres combinaisons de codes d’erreur non décrites dans le tableau ci-dessus, contactez votre Service après-vente. - clignotement continu du voyant départ/annulation - 3 clignotements du voyant “fin de programme” Le système de sécurité Fermez le robinet d’eau et antidèbordement s’est déclenché. faites appel au Service Après Vente. Le départ différé a été Si vous voulez faire démarrer programmé. immédiatement le programme de lavage, il faudra annuler le départ différé. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1617 Les résultats de lavage ne sont pas satisfaisants La vaisselle n’est pas propre

Le programme de lavage sélectionné n’est pas celui qui convient au type de salissure.

La vaisselle a été placée de façon telle que l’eau ne parvient pas à atteindre toutes les surfaces. Les paniers ne doivent pas être surchargés.

Les bras asperseurs ne tournent pas librement parce que la vaisselle est mal rangée dans le panier.

Les filtres dans le fond de la cuve sont sales ou mal positionnés.

Il n’y a pas de détergent ou le détergent a été mal dosé.

Il y a des traces de calcaire sur la vaisselle ; le réservoir de sel est vide ou l’adoucisseur d’eau est mal réglé.

Le tuyau d’évacuation d’eau est mal placé.

Le bouchon du réservoir de sel est mal fermé. La vaisselle est mouillée et terne

Vous n’avez pas utilisé de produit de rinçage.

Le réservoir de produit de rinçage est vide. Des gouttes d’eau ont séché sur les verres et la vaisselle

Augmentez la dose de produit de rinçage.

Le problème peut provenir du détergent. Contactez le service après-vente du fabricant du détergent. Il y a des rayures des tâches laiteuses ou des reflets bleuâtres sur les verres et la vaisselle

Diminuez la dose de produit de rinçage. Si le problème persiste après cela, contactez votre Service après-vente local en lui communiquant le modèle (Mod.), le numéro du produit (PNC) et le numéro de série (S.N.). Ces informations figurent sur la plaque signalétique située sur le côté de la porte du lave-vaisselle (voir illustration). Pour que vous ayez toujours ces numéros sous la main, nous vous recommandons de les noter ici : Mod. :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PNC : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S.N. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1718 Branchement électrique Les informations relatives au branchement électrique sont fournies sur la Tension/Fréquence plaque signalétique sur le rebord intérieur de la porte du lave-vaisselle. Puissance totale Calibre du fusible Données techniques Consommation Dimensions Largeur 60 cm Hauteur 85 cm Profondeur. 61 cm Pression de l’eau d’alimentation Minimum 0,050 MPa Maximum 0,8 MPa Capacité 12 couverts Poids maximal 41 Kg Les données de consommation sont indicatives et dépendent de la pression et de la température de l’eau, ainsi que des variations de l’alimentation électrique et la quantité de vaisselle à laver. Programme Durée du programme Energie Eau (minutes) (kWh) (litres) Intensif 70°C 85 - 95 1,7 - 1,9 23 - 25 30 min. 65°C 25 - 30 0,7 - 0,8 8 Eco 50°C (Programme de test pour 150 1,05 18 les essais comparatifs) Lavage d’attente 12 < 0,1 4 Normal 65°C 108 - 118 1,7 - 1,8 24 - 26 Niveau sonore 53 dB(A) 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1819 Les essais selon EN 60704 doivent être réalisés tandis que la machine est totalement chargée, et avec le programme de test (voir “Consommation”). Les essais selon EN 50242 doivent être réalisés lorsque le réservoir de sel et le réservoir de produit de rinçage sont remplis, et avec le programme de test (voir “Consommation”). Informations pour les essais comparatifs Charge complète : 12 couverts standard Dose de détergent requise : 5 g + 25 g (Type B) Sélecteur du produit de rinçage: position 4 (Type III) Panier supérieur Panier à couverts Panier inférieur Installation AVERTISSEMENT ! Les branchements électriques et hydrauliques nécessaires à l’installation de cette machine doivent être effectués par un électricien et/ou un plombier ou une personne compétente. Raccordement à l’eau AVERTISSEMENT ! Ne branchez pas le lave-vaisselle sur des appareils produisant de l’eau chaude ou des chauffe-eau instantanés. Le lave-vaisselle peut être alimenté en eau chaude (max. 60°) ou en eau froide. Toutefois, nous vous recommandons d’utiliser de l’eau froide. AVERTISSEMENT ! Pour le raccordement à l’eau, n’utilisez que des nouveaux tuyaux : ne réutilisez pas d’anciens tuyaux. Porte-tasses: position A 156999680FR.qxp 3/9/2006 5:35 PM Pagina 1920 Tuyau d’alimentation Raccordez le tuyau d’alimentation au robinet avec un filetage externe de 3/4”. Le tuyau d’alimentation peut être orienté vers la gauche ou vers la droite, selon l’installation, au moyen du contre-écrou. Le contre-écrou doit être correctement fixé pour éviter toute fuite d’eau. Tuyau d’évacuation - Branchez le tuyau d’évacuation à l’évier. Fixez-le avec le collier de serrage fourni. - Hauteur requise : de 30 à 100 cm au-dessus de la base du lave-vaisselle. - Si vous utilisez une rallonge pour le tuyau d’évacuation, la longueur totale ne peut pas dépasser 4 mètres. Le diamètre interne des raccords utilisés pour le branchement à l’évacuation d’eau ne peut pas être inférieur au diamètre du tuyau fourni. AVERTISSEMENT ! Lorsque vous raccordez la machine avec de nouveaux tuyaux ou des tuyaux qui n’ont pas été utilisés depuis longtemps, faites couler l’eau quelques minutes avant de brancher le tuyau d’alimentation. Assurez-vous que les tuyaux ne sont pas pliés, écrasés ou enchevêtrés ! Branchement électrique AVERTISSEMENT ! ● La machine doit être reliée à la terre, conformément aux normes de sécurité. Le fabricant ne peut être tenu pour responsable des problèmes dus au non-respect de ces mesures de sécurité. ● Avant d’utiliser la machine pour la première fois, assurez-vous que la tension indiquée sur la plaque signalétique corresponde à la tension du secteur fournie sur le lieu d’installation. Les données des fusibles sont également mentionnées sur la plaque signalétique. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 2021 Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Lorsque la machine est parfaitement mise à niveau, la porte se ferme sans frottement sur les côtés des armoires. ● Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs

● N’utilisez pas de prises multiples, de connecteurs et de rallonges. Ceux-ci pourraient provoquer un incendie suite à une surchauffe. ● Si nécessaire, remplacez le système électrique. Si le câble électrique doit être remplacé, contactez le Service après-vente local. ● La prise doit rester accessible une fois que le lave-vaisselle est installé. ● Ne débranchez jamais la machine en tirant sur le câble. Tirez toujours la fiche. Mise en place sous un plan de travail Si vous retirez la tablette supérieure du lave- vaisselle, vous pouvez l’installer sous l’évier ou sous un plan de travail. Reculez la tablette vers l’arrière d’environ 1 cm Soulevez la tablette à l’avant du lave-vaisselle Dévissez les deux vis à l’arrière Veillez à ce que la machine reste facile d’accès pour un technicien au cas où elle devrait être réparée. Mise à niveau Si ce n’est pas le cas, dévissez ou vissez les pieds réglables jusqu’à ce que l’appareil soit parfaitement d’aplomb. Vérifiez que le lave- vaisselle est bien à niveau. 156999680FR.qxp 3/9/2006 5:35 PM Pagina 2122 www.electrolux.com Albania Belgique/België/Belgien Česká republika Danmark Deutschland Eesti España France Great Britain Hellas Hrvatska Ireland Italia Latvija Lituania Luxembourg Magyarország Nederland Norge +35 5 4 261 450 +32 2 363 04 44 +420 2 61 12 61 12 +45 70 11 74 00 +49 180 32 26 622 +37 2 66 50 030 +34 902 11 63 88 www.electrolux.fr +44 8705 929 929 +30 23 10 56 19 70 +385 1 63 23 338 +353 1 40 90 753 +39 (0) 434 558500 +37 17 84 59 34 +370 5 27 80 609 +35 2 42 43 13 01 +36 1 252 1773 +31 17 24 68 300 +47 81 5 30 222 Rr. Pjeter Bogdani Nr. 7 Tirane Bergensesteenweg 719, 1502 Lembeek Budějovická 3, Praha 4, 140 21 Sjællandsgade 2, 7000 Fredericia Muggenhofer Str. 135, 90429 Nürnberg Mustamäe tee 24, 10621 Tallinn Carretera M-300, Km. 29,900 Alcalá de Henares Madrid Addington Way, Luton, Bedfordshire LU4 9QQ 4 Limnou Str., 54627 Thessaloniki Slavonska avenija 3, 10000 Zagreb Longmile Road Dublin 12 C.so Lino Zanussi, 26 - 33080 Porcia (PN) Kr. Barona iela 130/2, LV-1012, Riga Verkiu 29, 09108 Vilnius, Lithuania Rue de Bitbourg, 7, L-1273 Hamm H-1142 Budapest XIV, Erzsébet királyné útja 87 Vennootsweg 1, 2404 CG - Alphen aan den Rijn Risløkkvn. 2 , 0508 Oslo Garantie Européen Cet appareil est garanti par Electrolux dans chacun des pays énumérés ci-après et pour la période spécifiée par la garantie ou, à défaut, par la législation en vigueur. Si vous déménagez d'un pays dans un autre pays repris dans la liste, la garantie déménagera avec vous dans les conditions suivantes:

• La garantie commence à la date à laquelle l'appareil a effectivement été acheté à l'origine telle qu'elle apparaîtra sur production d'un document d'achat valable délivré par le vendeur de l'appareil.

• La garantie est valable pour la même période et couvre le remplacement de pièces détachées et la main-d'oeuvre dans les mêmes conditions que celles prévues pour votre nouveau pays de résidence pour le type de modèle ou la gamme d'appareils particuliers.

• La garantie de l'appareil est exclusivement reconnue à l'acheteur d'origine et ne peut être cédée à un autre utilisateur de l'appareil.

• L'appareil devra être installé et utilisé conformément aux instructions fournies par Electrolux, l'usage étant limité à des applications ménagères et à des fins non commerciales.

• L'appareil sera installé conformément à toutes les prescriptions et législations en vigueur dans votre nouveau pays de résidence.
