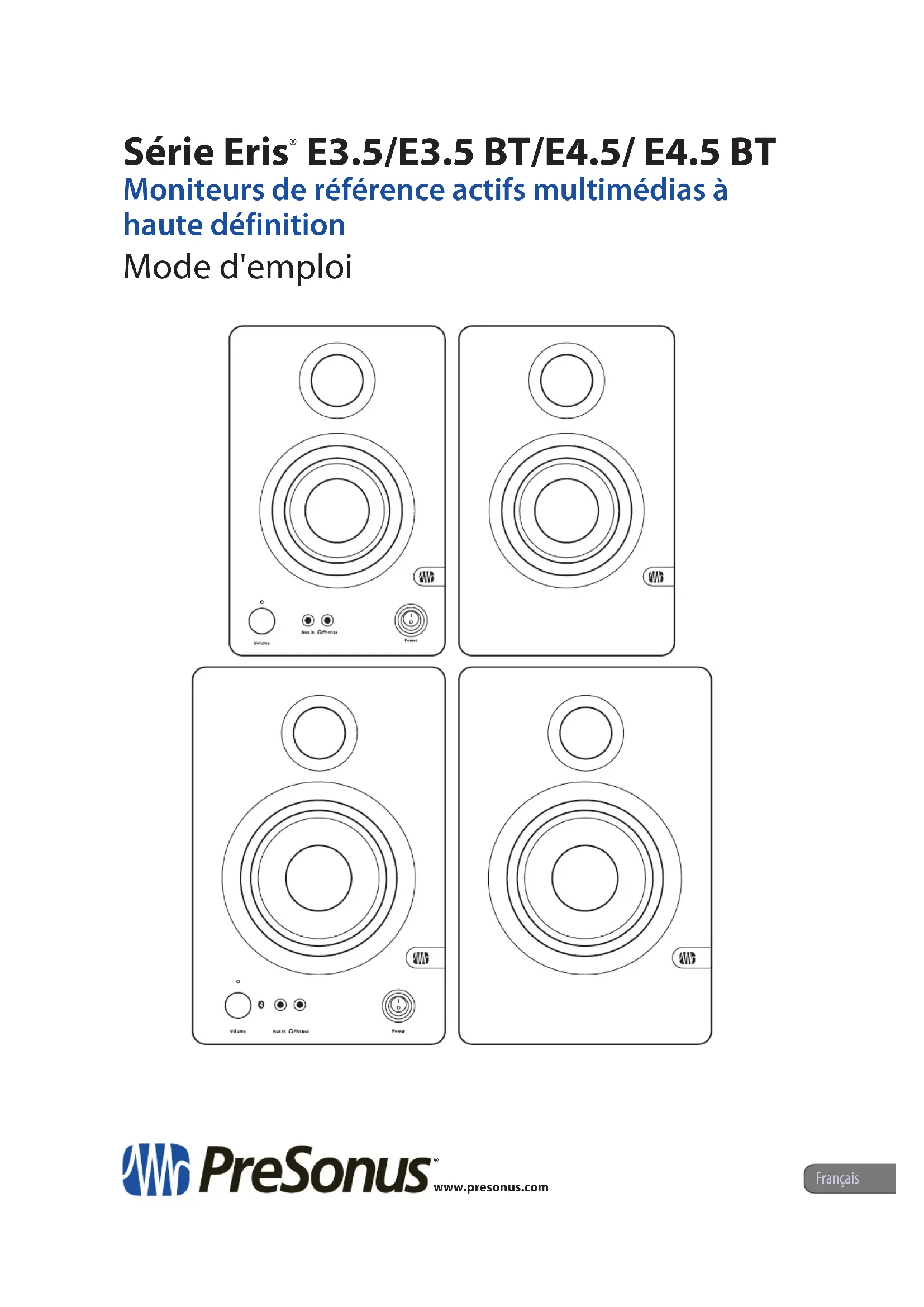

E3.5/E3.5 BT/E4.5/ E4.5 BT Moniteurs de référence actifs multimédias à haute définition Mode d'emploi www.presonus.com

FrançaisTable des matières 1 Présentation — 1

1.1 Introduction — 1

1.2 Enregistrement du produit — 1

1.3 Contenu de l'emballage — 2

2 Connexions et commandes — 3

2.1 Face arrière — 3

2.1.2 Alimentation électrique — 3

2.1.3 Commandes d'ajustement

2.1.4 Connexions des enceintes — 4

2.2 Face avant de l’enceinte active — 4

4.1 Caractéristiques techniques — 7

4.2 Guide de dépannage — 81

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi 1 Présentation

Merci d'avoir acheté une paire de moniteurs de référence actifs multimédias à haute définition Eris® de PreSonus®. Idéaux pour le gaming, la création de contenu à domicile ou simplement l'écoute de votre album préféré, les moniteurs de référence multimédias Eris offrent un son de qualité studio, avec une réponse en fréquence régulière et précise. PreSonus Audio Electronics vise à constamment améliorer ses produits et nous apprécions grandement vos suggestions. Nous pensons que la meilleure façon d'atteindre notre but d'amélioration constante des produits est d'écouter les véritables experts : nos précieux clients. Nous vous sommes reconnaissants du soutien que vous nous témoignez au travers de l'achat de ce produit et sommes persuadés que vous apprécierez vos Eris ! À propos de ce mode d'emploi : nous vous suggérons d'utiliser ce mode d'emploi pour vous familiariser avec les fonctions, applications et procédures correctes de connexion de vos moniteurs de référence multimédias Eris avant d'essayer de les brancher à vos autres appareils audio. Cela vous aidera à éviter des problèmes durant l'installation et la configuration. Ce mode d'emploi décrit les fonctionnalités des quatre modèles de référence multimédias Eris. Veuillez noter que la connectivité Bluetooth n'est disponible que sur les Eris E3.5BT et Eris E4.5BT. Tout au long de ce mode d'emploi, vous trouverez des Conseils d'expert qui peuvent rapidement faire de vous un expert des Eris et vous aider à rentabiliser au mieux votre investissement.

1.2 Enregistrement du produit

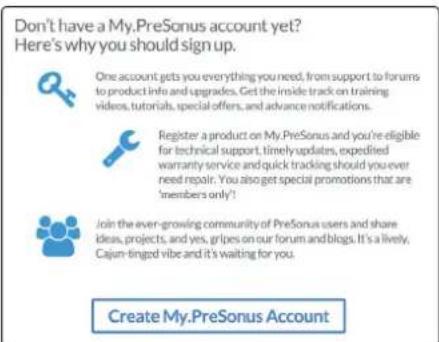

PreSonus s'engage à offrir la meilleure expérience à ses clients. My PreSonus est le portail unique répondant à tous les besoins de nos clients enregistrés. Dans votre compte My PreSonus, vous pouvez voir tous les matériels et logiciels PreSonus que vous avez enregistrés, contacter l’assistance technique, suivre vos commandes et plus encore. Pour enregistrer vos moniteurs de référence multimédias Eris : Allez sur My.PreSonus.com et suivez les instructions à l'écran.

Téléchargez l'appli MyPreSonus depuis l'App Store Apple ou Google Play.2 1 Présentation

1.3 Contenu de l'emballage

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi

1.3 Contenu de l'emballage

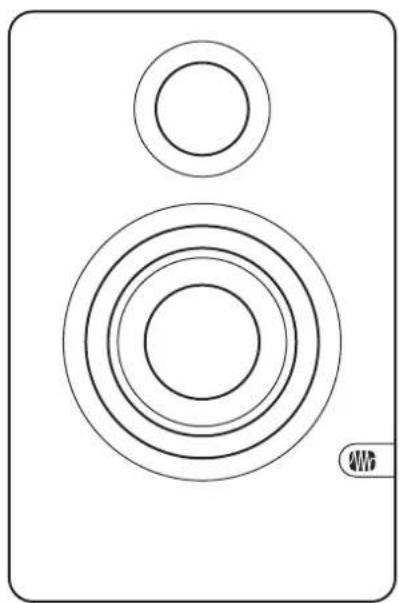

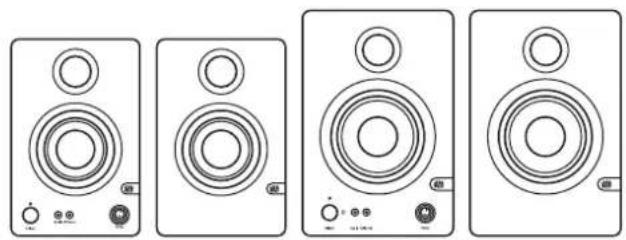

Le carton de vos moniteurs de référence multimédias Eris contient : (1) Paire de moniteurs de référence multimédias Eris PreSonus (1 actif, 1 passif) (1) Câble de 1,5 m, mini-jack 3,5 mm TRS vers 2 RCA

(1) Câble stéréo de 1,5 m à mini-jacks 3,5 mm TRS

(1) Câble d'enceinte à fils nus de 2 m

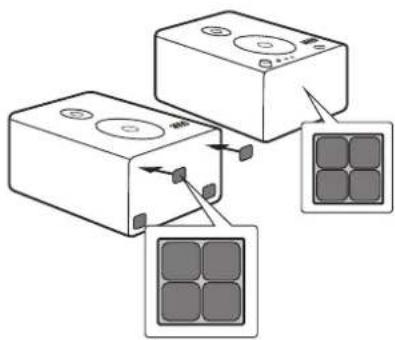

(8) Pieds en mousse : 4 à placer sous chaque enceinte pour améliorer son isolation

(1) Câble d'alimentation IEC3 2 Connexions et commandes

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi 2 Connexions et commandes Chaque paire de moniteurs de référence multimédias Eris se compose d'une enceinte active et d'une enceinte passive. Quasiment toutes les connexions se font sur l'enceinte active. Cette enceinte fournit le signal et l'amplification à l'enceinte passive. Les exceptions sont les borniers pour fils nus, qui font passer le signal amplifié de l'enceinte active à l'enceinte passive.

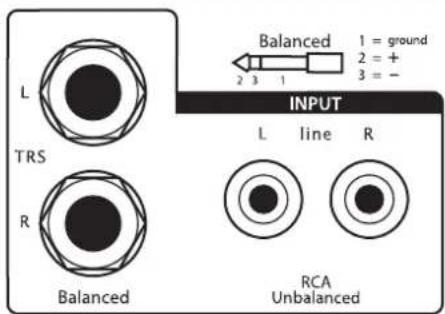

Entrées de niveau ligne. L'enceinte Eris active offre un choix de deux paires d'entrées en face arrière : prises jacks 6,35 mm 3 points (TRS) symétriques gauche et droite et RCA asymétriques gauche et droite. Ces entrées acceptent un signal de niveau ligne venant d'une source audio et envoient ce signal à l'amplificateur de puissance de chaque moniteur. Ces entrées permettent plus de flexibilité de branchement mais n'ont pas pour but de brancher simultanément plusieurs sources à vos enceintes. Une troisième entrée sur mini-jack stéréo de 3,5 mm est disponible en face avant, veuillez consulter la section 2.2 pour plus d'informations. Conseil d'expert : les entrées de gauche (symétriques ou asymétriques) envoient leur signal à l'amplificateur de l'enceinte active, et les entrées de droite à l'amplificateur de l'enceinte passive. PreSonus recommande de placer l'enceinte active du côté gauche de votre espace de mixage et l'enceinte passive du côté droit. Toutefois, si vous préférez que les commandes se trouvant sur votre moniteur actif soient sur la droite de votre espace de travail, pensez bien à inverser les entrées de votre source audio pour conserver une image stéréo correcte.

2.1.2 Alimentation électrique

Connecteur d'alimentation IEC. L'enceinte active Eris accepte un cordon d'alimentation IEC C7 standard. L'interrupteur d'alimentation se trouve en face avant de l'enceinte active.

2.1.3 Commandes d'ajustement acoustique

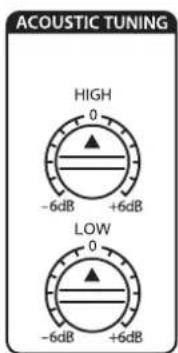

High. Renforce ou atténue de ±6 dB toutes les fréquences au-dessus de 10 kHz (aigus). Conseil d'expert : la commande High est un égaliseur ou correcteur d'aigus en plateau qui atténue ou renforce les fréquences au-dessus de 10 kHz. Cet égaliseur est comparable à la commande d'aigus d'un autoradio ou d’une chaîne stéréo : il augmente ou abaisse le gain de toutes les fréquences supérieures à la fréquence de coupure spécifiée. Les égaliseurs en plateau peuvent apporter très rapidement de grands changements au son en ajoutant ou en retirant une plage entière de fréquences. Low. Renforce ou atténue de ±6 dB toutes les fréquences en-dessous de 100 Hz (graves).4 2 Connexions et commandes

2.2 Face avant de l’enceinte active

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi Conseil d'expert : la commande Low est un égaliseur ou correcteur de graves en plateau qui atténue ou renforce les fréquences en dessous de 100 Hz. C’est l'équivalent de la commande de graves d'un autoradio ou d’une chaîne stéréo : il augmente ou abaisse le gain de toutes les fréquences inférieures à la fréquence de coupure spécifiée. Les égaliseurs en plateau peuvent apporter très rapidement de grands changements au son en ajoutant ou en retirant une plage entière de fréquences.

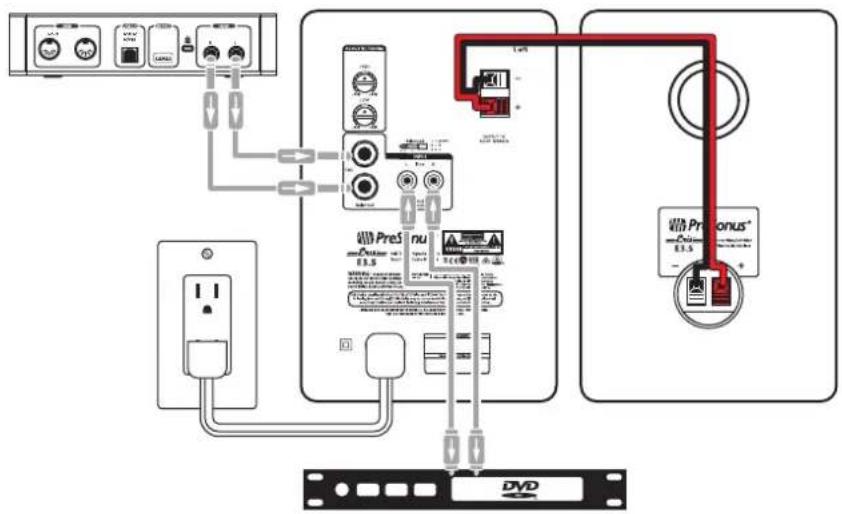

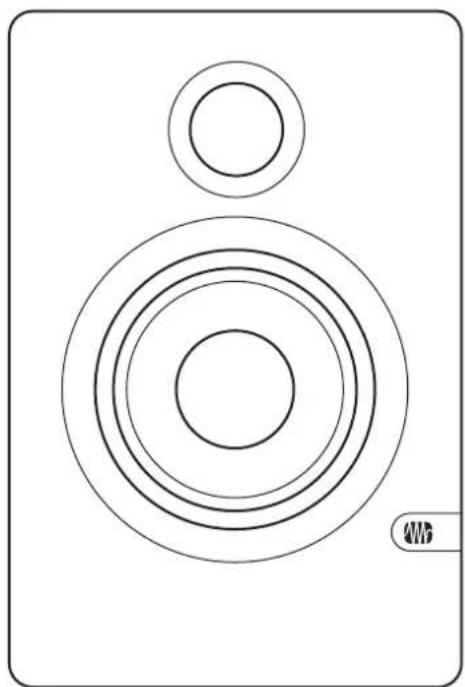

2.1.4 Connexions des enceintes

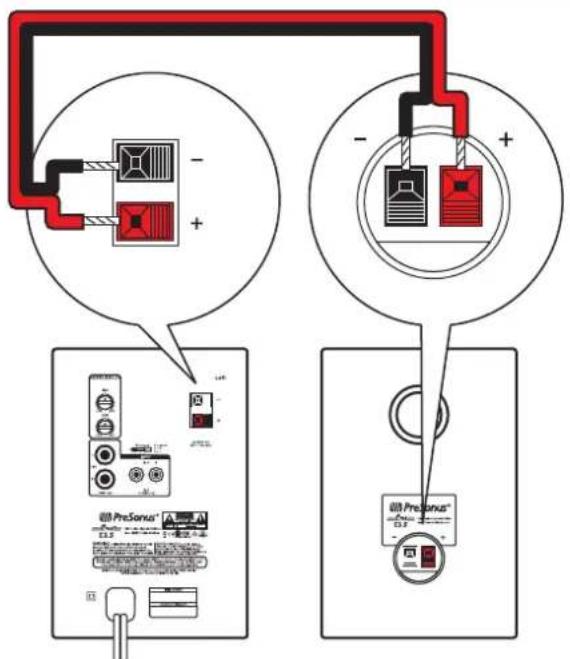

Active Speaker Passive Speaker Borniers pour fils nus. Servent à envoyer le signal amplifié à l'enceinte passive. Veillez à bien connecter le plus et le moins des enceintes Eris active et passive (c'est-à-dire le plus avec le plus et le moins avec le moins).

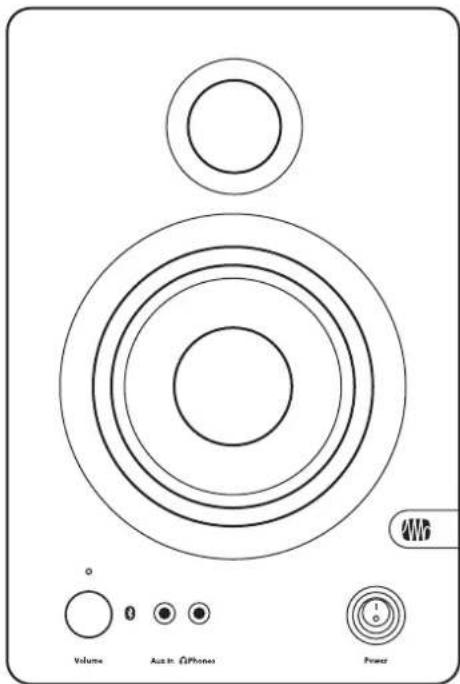

2.2 Face avant de l’enceinte active

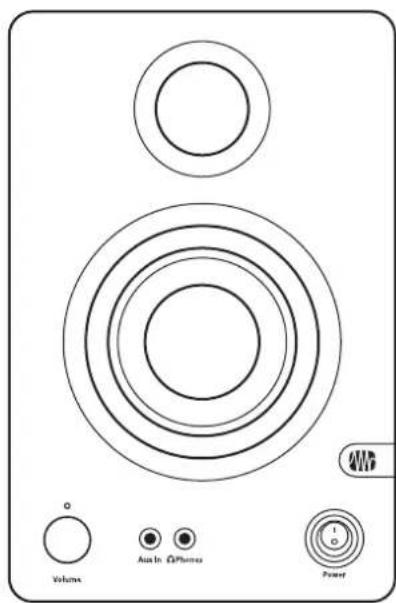

Interrupteur d'alimentation. C'est le commutateur On/Off.

LED d'alimentation/état du Bluetooth. La LED au-dessus de la commande de volume indique l'état de l'alimentation sur tous les modèles d'enceintes Eris. Pour les moniteurs de référence Eris E3.5 BT et E4.5 BT, cette LED affiche également l'état de la connexion Bluetooth comme suit :

• Bleu fixe. L’enceinte Eris est sous tension.

• Bleu clignotant (Eris E3.5 BT et E4.5 BT seulement). L'enceinte Eris est en mode d'appairage.

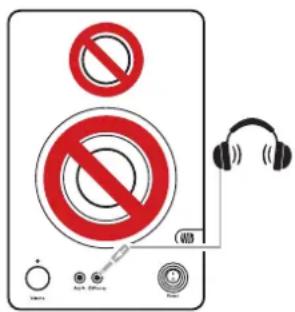

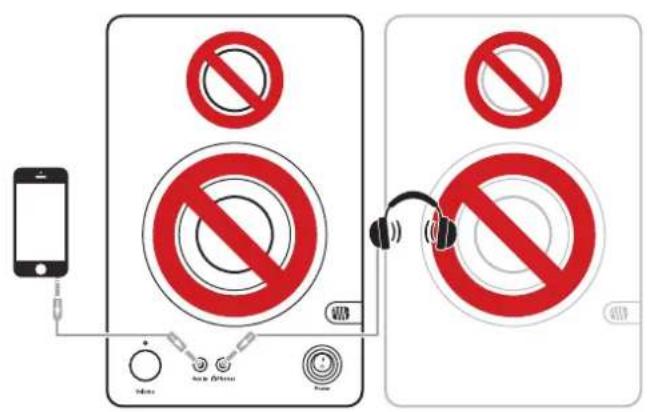

• Blanc fixe (Eris E3.5 BT et E4.5 BT seulement). L'enceinte Eris est appairée à un appareil Bluetooth. Volume. Règle le niveau de volume du signal entrant avant qu'il ne soit amplifié. C'est aussi la commande de volume pour l'amplificateur dédié au casque de face avant. Aux In. Cette prise mini-jack 3,5 mm stéréo peut servir à brancher un lecteur audio pour un rapide contrôle de référence. Conseil d'expert : cette entrée s'ajoutera aux entrées de la face arrière. Sortie casque. Le niveau de cette sortie casque est contrôlé par le bouton de volume. Conseil d'expert : quand la sortie casque est occupée, le son est coupé dans vos enceintes Eris. Ainsi, vous pouvez écouter aussi fort que vous le souhaitez sans déranger vos voisins.5 3 Schémas de branchement

3.1 Configuration de base

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi 3 Schémas de branchement

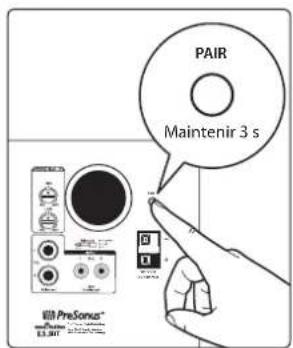

Votre système Eris E3.5 BT ou E4.5 BT peut être appairé avec n'importe quel appareil Bluetooth pour la lecture audio. Pour appairer votre système d’enceintes, commencez par maintenir pressé pendant trois secondes le bouton Pair à l'arrière de l'enceinte Eris active.

La LED d'alimentation/Bluetooth clignote à l'avant de l'enceinte active, indiquant que l’appairage est activé.

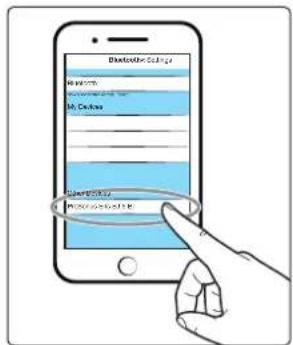

Sur votre appareil Bluetooth, sélectionnez « Eris E3.5 BT » ou « Eris E4.5 BT ».

Une fois vos enceintes Eris appairées, la LED d’alimentation/Bluetooth s'allume en blanc. Conseil d'expert : vous pouvez appairer un appareil supplémentaire en répétant ces étapes. Vos enceintes Eris peuvent mémoriser l’appairage de deux appareils Bluetooth, mais le son d'un seul appareil Bluetooth peut être diffusé à la fois. Chaque fois que vous allumez vos enceintes Eris, vos appareils Bluetooth mémorisés s'appairent automatiquement s'ils sont à portée. Left PAIR OUTPUT TORIGHT SPEAKEREris™ Series High-DenitionNear Field Studio Monitorwith Bluetooth® Technology

PAIR Maintenir 3 s Bluetooth< SettingsBluetoothPreSonus Eris E3.5 BTMy DevicesOther DevicesNow discoverable as “My Phone”4 Ressources

4.1 Caractéristiques techniques

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi 4 Ressources

4.1 Caractéristiques techniques

Eris E3.5 / E3.5 BT Eris E4.5 / E4.5 BT Entrées 1 mini-jack 3,5 mm 3 points (TRS) stéréo 2 jacks 6,35 mm 3 points (TRS) symétriques 2 RCA asymétriques Bluetooth 5.0 stéréo (Eris E3.5 BT et E4.5 BT seulement) Performances Réponse en fréquence 80 Hz à 20 kHz 70 Hz à 20 kHz Fréquence de séparation (crossover) 2,8 kHz Puissance de l'amplificateur 50 W (25 W par enceinte) Niveau de pression acoustique (SPL) crête (à 1 m) 100 dB Haut-parleur BF 3,5” (8,9 cm) 4,5” (11,4 cm) Haut-parleur HF Dôme en soie de 1" (25 mm) Impédance d'entrée 10 kΩ Commandes de l'utilisateur Plage de volume Courbe de type A Commande BF Variable (de −6 à +6 dB, centrée sur 100 Hz) Commande HF Variable (de −6 à +6 dB, centrée sur 10 kHz) Protection Interférences RF Limitation du courant de sortie Surchauffe Transitoires de mise sous/hors tension Filtre subsonique Fusible d'alimentation secteur externe Alimentation 100-120 V ~50/60 Hz ou 220-240 V ~ 50/60 Hz Enceinte Panneaux de fibres MDF à revêtement vinyle Caractéristiques physiques Largeur 141 mm 163 mm Profondeur 162 mm 180 mm Hauteur 210 mm 241 mm Poids (par paire) 2,9 kg 5,9 kg8 4 Ressources

4.2 Guide de dépannage

Série Eris® E3.5/E3.5 BT/E4.5/ E4.5 BT Mode d’emploi

4.2 Guide de dépannage

Pas d'alimentation. Assurez-vous d'abord que votre enceinte Eris active est bien branchée. Si elle est branchée à un conditionneur de courant ou à un onduleur, vérifiez que celui-ci est activé et fonctionne correctement. Pas de son. Si votre enceinte Eris active semble alimentée alors que vous n'entendez aucun son quand votre source audio est en service (les voyants sont allumés mais il ne se passe rien), vérifiez d'abord que le câble reliant votre source audio à l’enceinte active fonctionne bien. Vérifiez aussi que la commande de volume est réglée de façon à fournir une amplitude de signal suffisante. Si seule l'enceinte Eris passive est silencieuse, vérifiez vos connexions par fils d'enceinte et notamment que le fil nu est bien inséré à fond dans chaque bornier. Ronflement. Généralement, un ronflement est causé par une boucle de masse. Vérifiez que tous vos équipements audio sont raccordés à la même source électrique. Le son est ténu. Si le son des enceintes semble ténu et instable, vérifiez que vos fils d'enceinte sont correctement connectés (c'est-à-dire le plus/bornier rouge de l'enceinte Eris active connecté au plus/bornier rouge de l'enceinte Eris passive et le moins/bornier noir de l'une connecté au moins/bornier noir de l'autre).© 2019 PreSonus Audio Electronics, Inc. Tous droits réservés. Eris et PreSonus sont des marques déposées de PreSonus Audio Electronics, Inc. Bluetooth est une marque déposée de Bluetooth SIG, aux U.S.A. et dans d'autres pays. Les autres noms de produit mentionnés ici peuvent être des marques de commerce de leurs sociétés respectives. Toutes les caractéristiques sont sujettes à modification sans préavis... sauf la recette, qui est un classique. Le dîner est servi Bonus supplémentaire : la recette PreSonus jusqu'à présent secrète du… Gumbo au poulet et à l'andouille Ingrédients :
