MODE D'EMPLOI SKR3600 ONKYO

are gripping the core wires, not the insulation. SKR-3600Surround back speaker Precaution on use Specifications En- 2Merci d’avoir choisi ce système d’enceintes Onkyo. Veuillez lire ce manuel attentivement avant d’utiliser cet appareil. Respectez les instructions du présent manuel afin de pouvoir profiter pleinement des performances de vos nouvelles enceintes et de découvrir un plaisir d’écoute incomparable. Veuillez conserver ce manuel pour un usage ultérieur. SKR-3600 (enceinte surround arrière)

1 (marron : 9 m) Tasseau

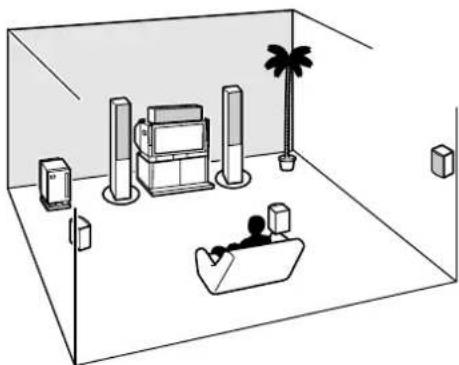

SKR-3600 (Enceinte surround arrière) Utilisation comme enceinte sourround arrière Il est important de disposer les enceintes de façon à obtenir un espace sonore optimal pour un plaisir d’écoute maximum. L’enceinte surround arrière est nécessaire pour profiter de l’effet Dolby Digital EX ou DTS-ES. L’enceinte surround arrière améliore également la qualité des effets sonores et l’acoustique réaliste. Placer ces enceintes à 1 mètre au-dessus de l’oreille de l’auditeur. Le meuble de l’enceinte est en bois très sensible aux températures très chaudes ou très froides et à l’humidité. Evitez de placer le système d’enceintes dans des endroits exposés à un ensoleillement direct ou humides tels qu’à proximité de climatiseurs, dans la salle de bains ou dans la cuisine. Les enceintes Onkyo sont finies par un laminé polymère de très haute qualité spécialement conçu pour la protection du meuble en bois. La protection peut être nettoyée avec un chiffon doux humecté d’une solution d’eau et de détergent doux. Evitez d’utiliser des produits pour faire briller les meubles ou des détergents durs. Utilisez une brosse souple ou un aspirateur manuel pour enlever la poussière et les peluches de la grille. Nous vous conseillons d’utiliser les entretoises en liège pour apprécier un meilleur son. Les entretoises en liège évitent aussi à l’enceinte de glisser. Pose sur un mur Montez l’enceinte à l’envers sur le mur. Posez deux entretoises et fixez-les aux deux emplacements. Les plaques tournent pour vous permettre de placer l’enceinte à l’envers. Fixation du tasseau : Utilisez la vis fournie pour fixer le tasseau à l’arrière de l’enceinte. Attention :

• Assurez-vous que les murs sont suffisamment forts pour supporter le poids des enceintes.

• Le poids qu’une vis de fixation peut supporter varie beaucoup en fonction du matériau du mur et de la position des nervures de renfort noyées dans le mur. Utilisez les vis les plus épaisses et les plus longues possibles avec un diamètre de tête inférieur à 10 mm et un fût inférieur à 4 mm (consultez votre installateur). Le fond et le côté arrière de l’enceinte surround arrière sont munis de trous pour la fixation de supports ou d’accessoires disponibles dans le commerce vous permettant de réaliser différents types de montage. (Deux trous pour vis M5, pas de 60 mm sur le fond et un trou pour vis M5 sur le côté arrière.) Remarque : Lors du montage d’un accessoire sur une enceinte, véri- fiez la longueur de la vis utilisée. N’utilisez que des vis possédant la robustesse appropriée et une longueur comprise entre 7 et 12 mm. Accessoires fournis Disposition Entretien des enceintes Utilisation des entretoises en liège et du tasseau d’installation livrés avec les enceintes Installation au moyen de supports et d’accessoires disponibles dans le commerce Entretoise en liège Fond Entretoise en liège Tasseau Vis Vis M5 5 mm 7 ~ 12 mm Fr- 1• Avant de brancher le système d’enceintes, assurez-vous de mettre l’amplificateur hors tension. Le branchement des enceintes pendant que l’amplificateur est sous tension peut endommager ce dernier ou les enceintes.

• L’impédance nominale de ce système d’enceintes est

. N’utilisez que des amplificateurs qui sont en mesure de gérer cette impédance.

• Utilisez les câbles d’enceintes fournis pour brancher les bornes d’entrée de l’enceinte sur les bornes d’enceinte situées sur l’amplificateur comme illustré ci-après.

• Assurez-vous de brancher l’enceinte surround arrière sur les bornes d’enceinte correspondantes de l’amplificateur. Assurez-vous, également que vous êtes en train de brancher la borne d’entrée positive (+) et celle négative (–) des enceintes sur les bornes correspondantes positive et négative des enceintes situées sur l’amplificateur. Dans le cas contraire, des sons indésirables ou une mauvaise restitution de la plage des basses pourraient s’avérer.

• Avant de mettre l’amplificateur en marche, tirer légèrement les câbles des enceintes pour vous assurez qu’ils sont bien branchés.

• Pour éviter d’endommager le circuit électrique, les câbles d’enceinte positif (+) et négatif (–) ne doivent jamais se toucher au risque de provoquer un court-circuit.

• Ce système d’enceintes peut gérer la puissance d’entrée spécifiée lorsqu’il est utilisé pour la restitution de musique normale. Si les signaux anormaux énumérés ci-après sont transmis à l’enceinte, un courant de surcharge pourrait pénétrer dans les circuits intérieurs en provoquant la brûlure ou la rupture des fils même si la puissance d’entrée est inférieure à l’intensité prescrite.

1. Bruits produits par une station FM non syntoni-

2. Sons produits par l’avance rapide d’une cassette

dans la platine à cassettes.

3. Son à haute fréquence produit par un oscillateur,

un instrument musical électronique, etc.

4. Signaux d’amplificateur oscillants.

5. Signaux de test spéciaux produit par le contrôle

6. Sons produits lors du branchement ou du débran-

chement des câbles de connexion audio. (Avant de brancher ou de débrancher les câbles, mettez toujours hors tension l’amplificateur.)

7. Sifflements lors de l’utilisation d’un microphone.

• Ne mettez pas des objets magnétiques, tels que tournevis et éléments en fer, à proximité du système d’enceintes, ces dernières étant munies d’aimant très puissants. Les objets pourraient être attirés et provoquer des lésions ou des dommages au diaphragme. Type : système bass reflex à 2 voies Impédance : 8

Entrée de puissance max. : 100 W Niveau de pression sortie audio : 81 dB Réponse en fréquence : 60 Hz - 35 kHz Fréquence de crossover : 6000 Hz Capacité du meuble : 1,2 l Enceinte (woofer) : cône 8 cm Enceinte (tweeter) : dôme équilibré 2,5 cm Dimensions : 104 (L)

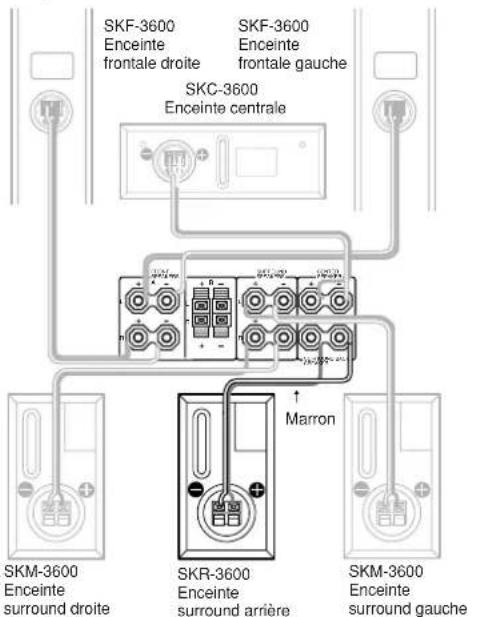

127 (P) mm (Dimensions hors tout) Poids : 1,1 kg Les caractéristiques techniques et les fonctions sont susceptibles d’être modifiées sans préavis. La lettre ajoutée à la fin du nom de produit (voyez nos catalogues et emballages) indique la couleur du SKR- 3600. La fiche technique et le fonctionnement sont cependant identiques pour tous les modèles. Branchements SURROUND BACKSPEAKERFRONTSPEAKERSSURROUNDSPEAKERSCENTERSPEAKER

SKF-3600Enceinte frontale droiteSKF-3600Enceinte frontale gaucheSKC-3600Enceinte centraleSKM-3600Enceinte surround droiteSKM-3600Enceinte surround gaucheMarron

1. Dénudez les câbles d’enceintes

de la gaine isolante et torsadez solidement les fils.

2. Tout en appuyant sur le levier,

introduisez le fil dans le trou puis relâchez le levier.

3. Assurez-vous que les bornes
