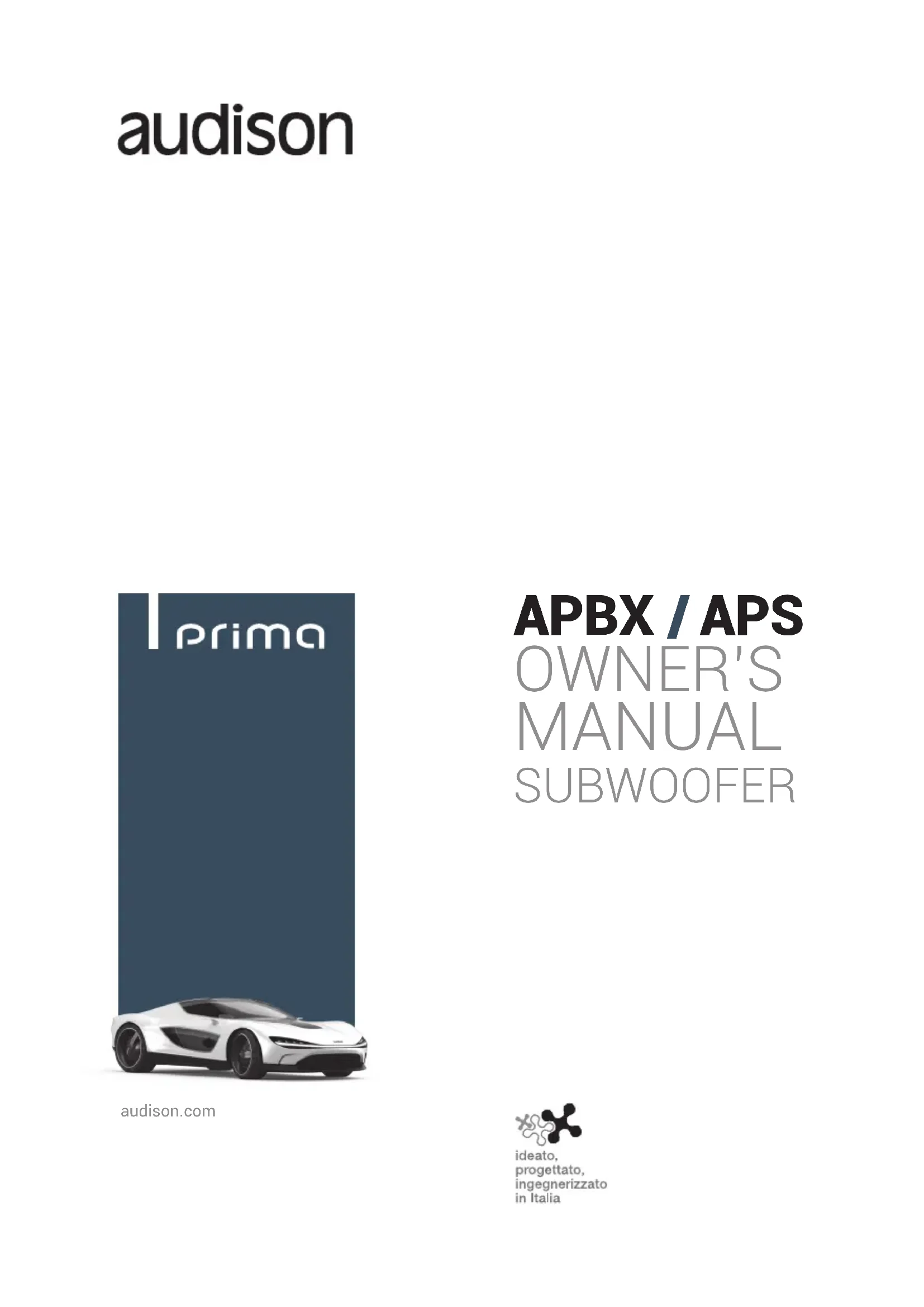

MODE D'EMPLOI Prima APBX 10 AS2 AUDISON
1. Tous les éléments doivent être solidement xés à la structure du véhicule. Faites de même lorsque vous installez toute
structure personnalisée que vous auriez construite vous-même. Assurez-vous que votre installation est solide and sécurisée. Avoir un élément desserré pendant que vous conduisez peut constituer un grave danger pour les passagers, ainsi que pour les autres véhicules. 2. Mettez toujours une protection pour les yeux lorsque vous utilisez ces outils, car des morceaux de bois ou résidus du produit peuvent se décoller. 3. An d’éviter les dommages accidentels, conservez le produit dans son emballage d’origine si possible, jusqu’à ce que vous soyez prêt pour l’installation nale.
4. Ne faites pas l’installation dans le compartiment du moteur.
5. Avant de commencer l’installation, éteignez l’unité principale ainsi que tous les autres appareils de système audio, évitant ainsi tout risque de dommage. 6. Vériez que l’emplacement que vous avez choisi pour installer les composants n’interfère pas avec le fonctionnement normal de tout appareil mécanique électrique du véhicule. 7. N’installez pas les haut-parleurs là où ils pourraient être exposés à l’eau, à une humidité excessive, à de la poussière ou de la saleté.
8. N’installez pas les composants et ne faites pas courir les câbles près du coffret électrique du véhicule.
9. Faites preuve d’une grande prudence lorsque vous percez ou coupez le châssis du véhicule, en vous assurant qu’aucun
câble ou élément de structure essentiel au véhicule ne se trouve sous ou dans la zone sélectionnée. 10. Lorsque vous installez les câbles, assurez vous que les câbles n’entrent pas en contact avec des coins saillants ou des appareils électriques en mouvement. Assurez-vous que les câbles soient fermement attachés et protégés dans toute leur longueur et que leur isolation soit une auto extinction
11. N’utilisez que des câbles ayant la bonne section (AWG) en fonction de la puissance appliquée.
12. En installant un câble par un passage dans le châssis du véhicule, protégez-le avec une rondelle de caoutchouc (passe-l). Assurez-vous d’utiliser la bonne protection pour les câbles passant près des sources de chaleur.
13. Ne laissez pas courir les câbles en dehors du véhicule.
14. Utilisez des câbles, des connecteurs et des accessoires de haute qualité tels que ceux gurant dans le catalogue Connection.
15. Assurez-vous que votre voiture comporte un système de voltage 12 VDC avec une prise de terre négative.
16. Vériez l’état de votre alternateur et de votre batterie pour vous assurer qu’ils peuvent supporter la consommation accrue. 17. L’amplicateur peut atteindre des températures autour de 80°C (176°F). Assurez-vous qu’il ne soir pas trop chaud avant de le toucher. 18. Nettoyez régulièrement l’amplicateur sans utiliser de détergents agressifs qui risqueraient de l’abîmer. N’utilisez pas d’air comprimé, car des pièces solides risqueraient d’être poussées dans l’amplicateur. Humidiez un chiffon avec de l’eau savonneuse, essorez-le puis nettoyez l’amplicateur. Puis utilisez un chiffon qui n’a été humidié qu’avec de l’eau; enn, nettoyez l’amplicateur avec un chiffon sec. Si le conduit d’air chaud est couvert, l’amplicateur entre en mode de protection. 19. Pré-planiez la conguration de votre nouvel amplicateur et les meilleurs câblages pour rendre l’installation plus facile. 20. À l’aide d’un câble adapté AWG (voir: Câble d’alimentation), faites passer le câble d’alimentation depuis l’endroit ou se situe la batterie jusqu’à l’endroit ou est effectué le montage de l’amplicateur. 21. Branchez l’alimentation en respectant la polarité. Connectez le terminal (+) au câble provenant de la batterie et le terminal (-) au châssis de la voiture.
22. Placez un porte-fusible isolé à un maximum de 40 cm du terminal positif de la batterie; connectez-y une extrémité du
câble après avoir connecté l’autre extrémité à l’amplicateur. 23. Pour installer l’appareil (-) correctement, utilisez une vis du châssis du véhicule; retirez toute peinture ou graisse du métal si nécessaire, en vériant avec un testeur qu’il y a de la continuité entre le terminal négatif et la batterie (-) et le point de xage. Connectez si possible tous les composants au même point de terre; Cette solution permet d’éliminer la plupart des bruits pouvant être générés lors de la reproduction audio.
24. Placez tous les câbles de signal proche les uns des autres et loin des câbles d’alimentation électrique.
25. Connectez les câbles d’entrée RCA, le signal appliqué doit être compris entre 0.1 V RMS et 4 V RMS.
26. Connectez les entrées haut niveau en utilisant la bonne prise. Le signal appliqué doit être entre 1 V RMS et 22 V RMS. Ne l’utilisez pas si vous utilisez déjà une connexion pré ampliée Pre In.
27. Connectez le haut-parleur en utilisant des câbles de haut-parleur max 10 AWG.
28. L’amplicateur démarre en branchant le terminal de mise en marche à distance à la sortie correspondante de la source.
Il démarre automatiquement, sans signal à distance, même en utilisant les entrées haut niveau (Entrée Haut-parleur) en positionnant le commutateur sur le panneau frontal “Hi-In AUTO TURN ON” sur ON.
29. Une fois l’installation terminée, vériez que les branchements du système ont été correctement exécutés.
30. Mettez le fusible dans le porte-fusible. La valeur du fusible doit être de 30% supérieur à celui intégré dans l’amplicateur. Dans le cas où le câble alimente plusieurs amplicateurs, la valeur du fusible doit être de 30% supérieur à la somme des valeurs des autres fusibles de l’amplicateur. 31. La calibration du niveau d’écoute se fait en ajustant le volume source à un niveau maximale allant jusqu’à ¾ du niveau maximal; puis, ajustez le niveau de l’amplicateur jusqu’à ce que vous entendez de la distorsion.
32. Certicat de garantie: Pour de plus amples informations, veuillez visiter le site Internet Audison.
