Caractéristiques techniques	Récepteur audio Hertz Compact Power HCP 2X avec amplification intégrée, puissance de sortie de 2 x 50 W, impédance de 4 Ohms.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, permettant de recevoir et amplifier le signal audio.
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer les contacts pour assurer un fonctionnement optimal. En cas de problème, consulter un professionnel.
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité. Utiliser des câbles appropriés pour éviter les courts-circuits.
Informations générales	Compatible avec divers systèmes audio, facile à installer, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - Compact Power HCP 2X Hertz

Comment configurer le récepteur Hertz Compact Power HCP 2X ?

Pour configurer le récepteur, connectez-le à votre source audio à l'aide des câbles appropriés, puis ajustez les réglages de gain et de filtre selon vos préférences.

Pourquoi mon récepteur ne s'allume-t-il pas ?

Vérifiez que le récepteur est correctement alimenté et que le fusible n'est pas grillé. Assurez-vous également que les connexions sont sécurisées.

Comment régler le niveau de sortie du HCP 2X ?

Utilisez le bouton de gain situé sur le panneau avant du récepteur pour ajuster le niveau de sortie à votre convenance.

Le son est distordu, que faire ?

Vérifiez les connexions des câbles, assurez-vous que le récepteur n'est pas surchargé et ajustez le gain pour éviter la saturation.

Est-ce que le HCP 2X est compatible avec tous les types de haut-parleurs ?

Le HCP 2X est compatible avec la plupart des haut-parleurs, mais il est recommandé de vérifier les spécifications de puissance et d'impédance pour assurer une compatibilité optimale.

Comment installer le récepteur dans mon véhicule ?

Suivez le manuel d'installation fourni, en vous assurant de respecter les connexions électriques et de fixer le récepteur solidement pour éviter les vibrations.

Quelle est la garantie du HCP 2X ?

Le récepteur est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez vérifier les conditions spécifiques auprès de votre revendeur.

Comment effectuer un reset du récepteur ?

Pour réinitialiser le HCP 2X, débranchez le récepteur de l'alimentation, attendez quelques minutes, puis rebranchez-le.

Où trouver des pièces de rechange pour le HCP 2X ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur Hertz local ou sur le site officiel de Hertz.

Quelle est la puissance de sortie du HCP 2X ?

Le HCP 2X a une puissance de sortie maximale de 2 x 100 W sous 4 ohms.

Comment améliorer la qualité sonore avec le HCP 2X ?

Assurez-vous que tous les réglages du récepteur sont optimisés, utilisez des câbles de qualité pour les connexions et envisagez d'ajouter un égaliseur pour un meilleur contrôle du son.

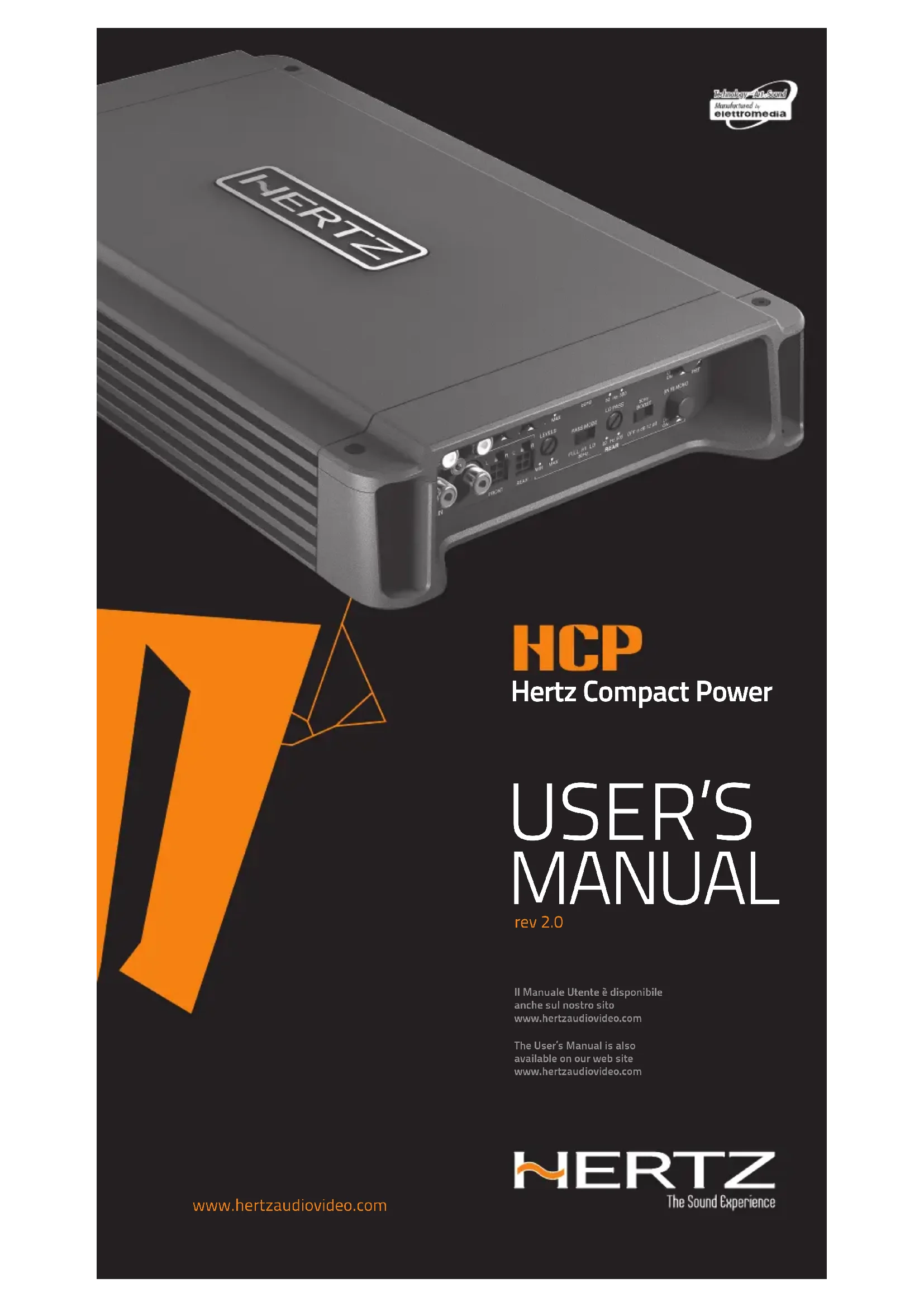

MODE D'EMPLOI Compact Power HCP 2X Hertz

Français / French Avant d’installer les composants, veuillez lire attentivement toutes les instructions de ce manuel. Il est recommandé de soigneusement suivre les instructions soulignées. Le non respect de ces instructions peut causer un endommagement involontaire des composants.

1. Assurez-vous que votre voiture comporte un système de voltage 12 VDC avec une prise de terre négative.

2. Vérifiez l’état de votre alternateur et de votre batterie pour vous assurer qu’ils peuvent supporter la consommation accrue. 3. Ne procédez à aucune installation dans le compartiment moteur, et évitez toute exposition à l’eau, à une humidité excessive, à de la poussière ou à de la saleté. 4. Ne laissez pas traîner les câbles en dehors du véhicule et n’installez pas l’amplificateur près de la boîte à vitesse électronique. 5. Installez l’amplificateur dans les parties du véhicule où la température est comprise entre 0°C (32°F) et 55°C (131°F). Laissez le profil extérieur de l’amplificateur dépasser d’au moins 5 cm (2”) loin des murs. La circulation de l’air doit être bonne à l’endroit où l’amplificateur est installé. Si vous couvrez le dissipateur thermique, l’amplificateur passe en mode de protection. 6. L’amplificateur peut atteindre des températures autour de 80°C (176°F). Assurez-vous qu’il ne soir pas trop chaud avant de le toucher. 7. Nettoyez régulièrement l’amplificateur sans utiliser de détergents agressifs qui risqueraient de l’abîmer. N’utilisez pas d’air comprimé, car des pièces solides risqueraient d’être poussées dans l’amplificateur. Humidifiez un chiffon avec de l’eau savonneuse, essorez-le puis nettoyez l’amplificateur. Puis utilisez un chiffon qui n’a été humidifié qu’avec de l’eau; enfin, nettoyez l’amplificateur avec un chiffon sec. Si le conduit d’air chaud est couvert, l’amplificateur entre en mode de protection. 8. Assurez-vous que la location choisie pour les composants n’affecte pas le fonctionnement normal de la mécanique du véhicule et des appareils électriques. 9. Assurez-vous que le cable d’alimentation n’est pas en court-circuit lors de l’installation et du branchement avec la batterie. 10. Utilisez une extrême précaution lorsque vous coupez ou vous percez l’armature de la voiture, en vérifiant qu’il n’y a pas de câbles électriques ou d’éléments de structures dessous. 11. Lors du positionnement du câble d’alimentation, évitez de faire passer le câble sur ou autour d’angles aiguisés ou à proximité d’appareillages mécaniques. Utilisez des protections en caoutchouc pour protéger la prise si elle passe par un trou ou l’intégralité de l’équipement s’il se trouve à proximité de dispositifs générateurs de chaleur. 12. Pendant l’installation, évitez de faire passer le câble sur ou à travers des objets coupants ou près d’appareils mécaniques en fonctionnement. Utilisez des oeillets en gomme pour protéger le câble s’il passe dans un trou ou un matériel adapté s’il se trouve près d’objets générant de la chaleur. 13. Choisissez le calibre du câble en fonction de la puissance de l’amplificateur vous pourrez trouver des suggestions ici. Utilisez des câbles, connecteurs et accessoires de bonne qualité, Comme vous trouverez dans le catalogue Connection. 14. Pré-planifiez la configuration de votre nouvel amplificateur et les meilleurs câblages pour rendre l’installation plus facile. 15. Afin d’éviter tout endommagement accidentel, gardez le produit dans son emballage d’origine jusqu’à ce que vous soyez près pour l’installation finale. 16. Utilisez toujours des protections pour les yeux lorsque vous utilisez les outils, car des bouts de bois ou des résidus du produit peuvent être dans l’air.

SÉQUENCE D’INSTALLATION TYPIQUE

Pour toutes questions, merci de consulter le Manuel Avancé disponible sur www.hertzaudiovideo.com ou contactez votre revendeur Hertz ou le service d’assistance Hertz. 1. Avant d’installer l’amplificateur, éteignez la source et tous les autres appareils électroniques dans le système audio afin d’éviter tout dommage. 2. À l’aide d’un câble adapté AWG (voir: Câble d’alimentation), faites passer le câble d’alimentation depuis l’endroit ou se situe la batterie jusqu’à l’endroit ou est effectué le montage de l’amplificateur. 3. Branchez l’alimentation en respectant la polarité. Connectez le terminal (+) au câble provenant de la batterie et le terminal (-) au châssis de la voiture. 4. Placez un support de fusible à 40 cm au plus de la borne de positif de la batterie, connectez-y une extrémité du câble d’alimentation après avoir connecté l’autre extrémité à l’amplificateur. Ne montez pas le fusible. 5. Pour installer l’appareil (-) correctement, utilisez une vis du châssis du véhicule; retirez toute peinture ou graisse du métal si nécessaire, en vérifiant avec un testeur qu’il y a de la continuité entre le terminal négatif et la batterie (-) et le point de fixage. Connectez si possible tous les composants au même point de terre; Cette solution permet d’éliminer la plupart des bruits pouvant être générés lors de la reproduction audio.

6. Placez tous les câbles de signal proche les uns des autres et loin des câbles d’alimentation électrique.

7. Connectez les câbles d’entrée RCA, le signal appliqué doit être compris entre 0.3 VRMS et 5 VRMS.

8. Connectez les entrées haut niveau en utilisant la bonne prise. Le signal appliqué doit être entre 1 VRMS et 22 VRMS. Ne l’utilisez pas si vous utilisez déjà une connexion pré amplifiée Pre In.

9. Connectez le haut-parleur en utilisant des câbles de haut-parleur max 10 AWG.

10. Ne connectez pas les sorties haut-parleur (-) L et (-) R ensemble. Si vous utilisez une stéréo externe croisée, assurez-vous que ses pôle négatifs ne soient pas connectés ensemble. 11. . L’amplificateur est mis en marche en connectant la borne de mise en marche à distance (ENTRÉE TÉLÉCOMMANDE) à la sortie spécifique de la source. L’amplificateur se met en marche automatiquement, sans signal distant, en utilisant également les entrées haut niveau (Speaker IN - Entrée haut-parleur), en positionnant l’interrupteur « AUTO TURN ON » (mise en marche automatique) sur la position « ON » (marche). 12. La DEL sur le panneau avant s’allume en vert ce qui indique que le produit est en marche. Les témoins DEL s’allument en rouge si les sorties sont en surcharge, si la protection thermique est déclenchée, si les câbles de haut parleur sont court-circuités avec le châssis du véhicule et si l’amplificateur subit un dysfonctionnement. 13. Le/s fusible/s est/sont situés près de l’alimentation et des terminaux des haut-parleurs. Pour remplacer les fusibles, retirez le/s fusible/s du compartiment. Remplacez toujours par un fusible de la même catégorie. 14. Sécurisez tous les appareils auxiliaires que vous avez construit pour installer les composants de la structure du véhicule; ceci assure la stabilité et la sécurité lors de la conduite. Le détachement de l’amplificateur lors de la conduite peut provoquer des sérieux dommages sur les personnes à bord et sur les autres véhicules.

15. Une fois l’installation terminée, vérifiez que les branchements du système ont été correctement exécutés.

16. Mettez le fusible dans le porte-fusible. La valeur du fusible doit être de 30% supérieur à celui intégré dans l’amplificateur. Dans le cas où le câble alimente plusieurs amplificateurs, la valeur du fusible doit être de 30% supérieur à la somme des valeurs des autres fusibles de l’amplificateur. 17. La calibration du niveau d’écoute se fait en ajustant le volume source à un niveau maximale allant jusqu’à 3/4 du niveau maximal; puis, ajustez le niveau de l’amplificateur jusqu’à ce que vous entendez de la distorsion.

18. Certificat de garantie: Pour de plus amples informations, veuillez visiter le site Internet HERTZ

UTILISER VOTRE PROPRE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON.VEUILLEZ VOUS RAPPELER QU’UNE LONGUE EXPOSITION À UN NIVEAU DE PRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOTRE SÉCURITÉ D’ECOUTE. LA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE. Informations relatives aux déchets électriques et électroniques (pour les pays européens assurant le tri sélectif des déchets) Les produits comportant un logo composé d’une poubelle barrée d’une croix doivent être éliminés séparément des ordures ménagères. Ces produits utilisent des composants électriques ou électroniques qui doivent être recyclés par les déchetterie communale ou un centre de recyclage capables de traiter ces produits et composants. Nous vous invitons à contacter votre mairie afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l’environnement et à la prévention contre tout effet nocif pour la santé.
