| Type de produit | Caisson de basses (subwoofer) |
| Marque | Memphis Audio |
| Modèle | MOJO1212 |
| Impédance (ohm) | 1 ou 2 (selon version) |
| Puissance RMS (Watts) | 1500 |
| Puissance crête (Watts) | 3000 |
| Fréquence de résonance (Fs) | 36 Hz |
| Sensibilité (dB) | 83.5 (1 ohm) / 84 (2 ohm) |
| Xmax linéaire (pouces) | 0.77 |
| Diamètre de la bobine (pouces) | 3.5 |
| Poids de l'aimant (oz) | 250 |
| Diamètre de l'aimant (pouces) | 7.5 |
| Profondeur de montage (pouces) | 8.74 |
| Diamètre de découpe (pouces) | 10.79 |
| Diamètre extérieur du cadre (pouces) | 12.75 |
| Volume d'enceinte recommandé (scellé, simple) | 1.5 pi³ |
| Volume d'enceinte recommandé (ventilé, simple) | 2.5 pi³ |
| Accord d'enceinte ventilée (Hz) | 36 |
| Dimensions du port (ventilé simple, pouces) | 5" x 5" x 27" L |
| Borne de câblage | Bornes à sauter (jumper terminals) pour câblage parallèle/série |
FOIRE AUX QUESTIONS - MOJO1212 Memphis Audio
Quelle est la puissance recommandée pour l'amplificateur avec le MOJO1212?
L'amplificateur doit délivrer entre 1500 et 3000 watts RMS pour exploiter pleinement le subwoofer. Veillez à régler le gain correctement pour éviter l'écrêtage.
Quelle impédance choisir : 1 ohm ou 2 ohms?
Cela dépend de votre amplificateur. Si l'ampli est stable à 1 ohm, utilisez la version 1 ohm. Sinon, préférez 2 ohms pour plus de sécurité. Vérifiez les spécifications de votre ampli.
Quel volume d'enceinte pour un caisson scellé?
Pour un seul subwoofer MOJO1212, utilisez un volume interne de 1.5 pi³. Pour deux subwoofers, prévoyez 2.7 pi³.
Quel volume d'enceinte pour un caisson ventilé?
Pour un seul subwoofer, le volume brut recommandé est de 2.5 pi³ avec un port de 5" x 5" x 27" L accordé à 36 Hz. Pour deux subwoofers, utilisez 4.6 pi³ avec un port de 7" x 6" x 23" L.
Comment câbler le subwoofer en 1 ohm?
Le MOJO1212 est disponible en version 1 ohm directement. Utilisez les bornes à sauter pour connecter les deux bobines en parallèle. Assurez-vous que l'amplificateur supporte une charge de 1 ohm.
Quel diamètre de découpe pour l'installation?
Le diamètre de découpe requis est de 10.79 pouces (environ 274 mm). La profondeur de montage est de 8.74 pouces (222 mm).
Puis-je utiliser ce subwoofer dans une enceinte existante?
Oui, à condition que le volume soit adapté et que l'enceinte soit suffisamment solide. Respectez les volumes recommandés et assurez-vous que l'enceinte est étanche (pour un scellé) ou que le port est correctement dimensionné (pour un ventilé).
Quelle est la sensibilité du MOJO1212?
La sensibilité est de 83.5 dB pour la version 1 ohm et 84 dB pour la version 2 ohm (à 1 watt/1 mètre). Plus la sensibilité est élevée, plus le subwoofer est efficace.
Comment entretenir le subwoofer?
Nettoyez la surface avec un chiffon doux et sec. Évitez l'humidité et les chocs. Vérifiez régulièrement les connexions. Ne pas exposer à des températures extrêmes.
Où trouver des pièces détachées pour le MOJO1212?
Contactez le service client Memphis Audio ou un revendeur agréé. Les pièces comme la bobine ou le cône peuvent être remplacées par un professionnel. Consultez la notice pour les références.
Questions des utilisateurs sur MOJO1212 Memphis Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice MOJO1212 - Memphis Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MOJO1212 de la marque Memphis Audio.
MODE D'EMPLOI MOJO1212 Memphis Audio
MEMPHIS
AUDIO S1NCE 1965
MOJO SUBWOOFER SPECS
| UNITSMOJO1212MOJO1512 | |||||
| THEILSE SMALL PARAMETERS | IΩ | 2Ω | IΩ | 2Ω | |
| Resonant Frequency (fs) Hz 36 36 30 30 | |||||
| Mechanical Q (Qms) 8.18 8.16 6 53 6.39 | |||||
| Electrical Q (Qes) 0.81 0.68 0.78 0.66 | |||||
| Total Q (Qts) 0.737 0.63 0.69 0.59 | |||||
| Sensitivity dB 83.5 | 84 | 86.1 86.8 | |||
| Xmax Linear | in. | 0.77 | 0.77 | 0.77 | 0.77 |
| Displacement | cf. | 0.358 | 0.358 | 0.558 | 0.558 |
| Air volume of suspension (Vas) | cf. | 0.645 | 0.645 | 2.855 | 2.856 |
| Moving Mass (Mms) | g | 372 | 372.2 | 387 | 387 |
| Suspension Compliance (Cms) | mmN | 0.054 | 0.054 | 0.075 | 0.075 |
| Effective piston area (Sd) | SqCm | 490.84 | 490.84 | 876.13 | 876.13 |
| Motor Strength (BI) | TM | 11.02 | 16.62 | 10.23 | 15.51 |
| VOICE COIL & MAGNET | |||||
| Impedance | ohms | 1 | 2 | 1 | 2 |
| DCR | ohms | 1 | 1.9 | 1 | 1.98 |
| Voice coil diameter | in. | 3.5 | 3.5 | 3.5 | 3.5 |
| RMS Power | Watts | 1500 | 1500 | 1500 | 1500 |
| Peak Power | Watts | 3000 | 3000 | 3000 | 3000 |
| Magnet weight | oz | 250 | 250 | 250 | 250 |
| Magnet diameter | in. | 7.5 | 7.5 | 7.5 | 7.5 |
| PHYSICAL DIMENSIONS | |||||
| Mounting depth | in. | 8.74 | 8.74 | 9.65 | 9.65 |
| Cutout Diameter | in. | 10.79 | 10.79 | 14.05 | 14.05 |
| Frame Outside Diameter | in. | 12.75 | 12.75 | 15.75 | 15.75 |
| ENCLOSURE RECOMMENDATIONS *GROSS VOLUME | |||||
| Single Sub Sealed | cf. | 1.5 | 1.5 | 2.6 | 2.6 |
| Dual Subs Sealed | cf. | 2.7 | 2.7 | 5 | 5 |
| Single Sub Vented | cf. | 2.5 | 2.5 | 4.4 | 4.4 |
| Port Dimensions | in. | 5" x 5" x 27"L | 5" x 5" x 27"L | 7" x 5" x 28"L | 7" x 6" x 28"L |
| Tuning Frequency | Hz 36 36 34 34 | 4.6 | 4.6 | 8.5 | 8.5 |
| Dual Sub Vented | cf. | 7" x 6" x 23"L | 7" x 6" x 23"L | 9" x 9" x 22"L | 9" x 9" x 22"L |
| Port Dimensions | in. | 36 36 34 34 | 36 36 34 34 | 9" x 9" x 22"L | 9" x 9" x 22"L |
| Tuning Frequency | Hz | 36 36 34 34 | |||

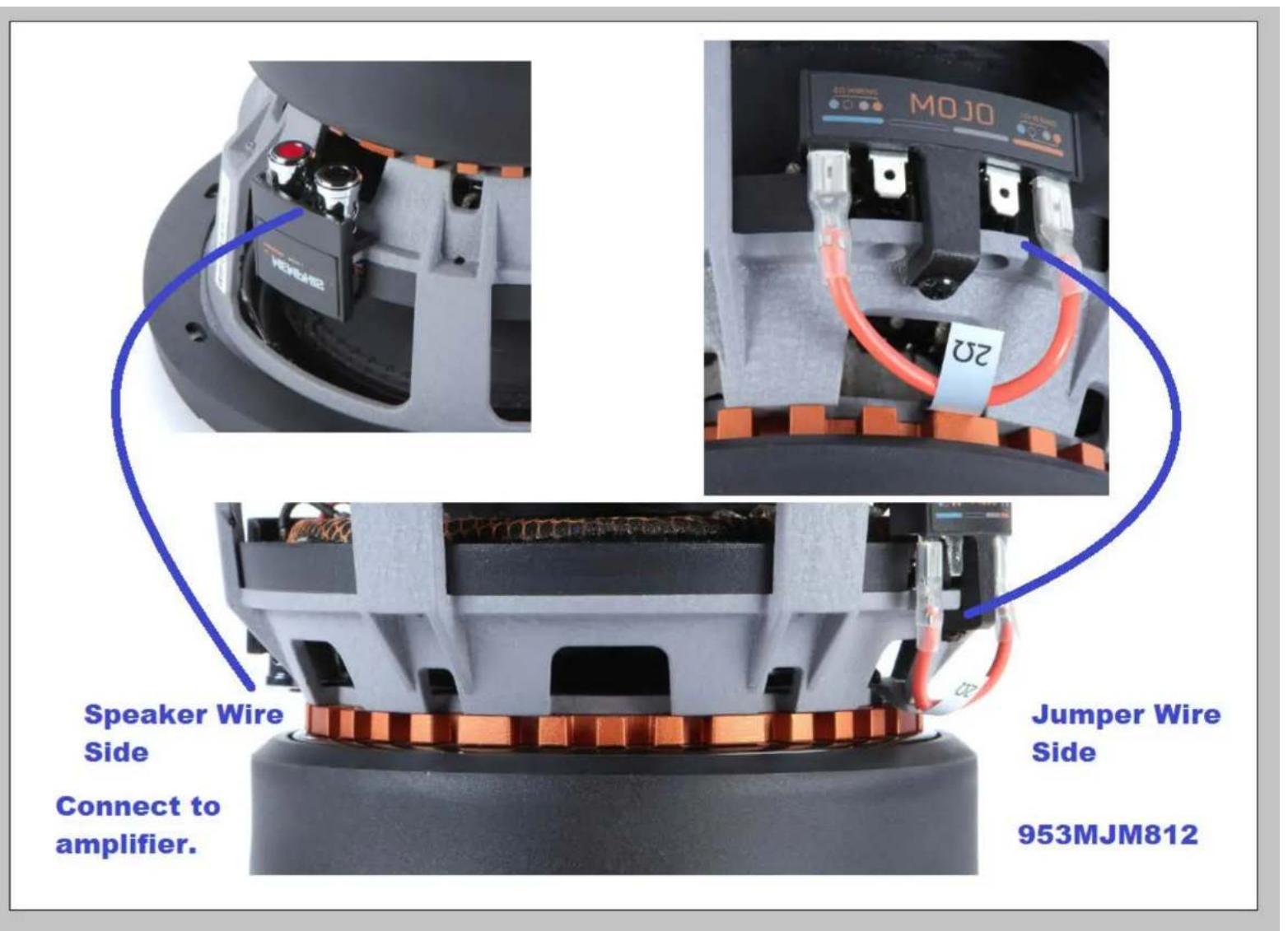

JUMPER TERMINALS
SPEAKER WIRE TERMINALS
USE TWO JUMPERS
Measures 1 Ohm DC Resistance.
TO AMP
953MOJO151
953MOJO121
953MJM812
Woofer Wiring
