Type de produit	Radio CB portative
Marque	Cobra
Modèle	HH50 WX ST
Nombre de canaux CB	40 (AM)
Nombre de canaux météo	10 (NOAA et canadiens)
Plage de fréquences CB	26,965 à 27,405 MHz
Plage de fréquences météo	161,650 à 163,275 MHz
Puissance de sortie (haute)	4 W à 13,8 Vcc
Puissance de sortie (basse)	1 W
Alimentation	9 piles AA alcalines ou NiMH (1,2 V, 1000 mAh)
Poids (avec piles)	428 g (15,09 oz)
Connecteur d'antenne	BNC
Affichage	Écran LCD complet avec rétroéclairage
Fonctions principales	Double suivi (DW), recherche (Scan), canaux 9/19 instantanés, SoundTracker®, économie d'énergie, verrouillage, indicateur de charge
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter la polarité des piles. Ne pas utiliser de piles non rechargeables dans le chargeur. Utiliser uniquement l'antenne fournie.
Pièces détachées et réparabilité	Piles de rechange (212-001-N-001), pince de ceinture (HA-BC1), antenne longue portée (HA-TA), chargeur (CA-45CB). Garantie 2 ans.
Informations générales	Radio CB classe D, synthétiseur PLL, double conversion superhétérodyne. Accessoires optionnels disponibles.

FOIRE AUX QUESTIONS - HH50 WX ST COBRA

Comment régler le blocage automatique (squelch) ?

Tournez le bouton Squelch complètement dans le sens antihoraire pour ouvrir la porte, puis tournez lentement dans le sens horaire jusqu'à ce que le bruit s'arrête. Cela règle le seuil de réception.

Comment passer en mode météo ?

Appuyez brièvement sur la touche CB/WX. L'icône WX apparaît. Utilisez les flèches HAUT/BAS pour changer de canal météo. Pour revenir en CB, rappuyez sur CB/WX.

Comment utiliser le double suivi (DW) ?

Réglez le squelch, sélectionnez le premier canal, appuyez sur PROG, puis maintenez CH9/19/DW jusqu'au bip. Sélectionnez le second canal, appuyez brièvement sur DW. La radio alterne entre les deux canaux.

Quelle est l'autonomie des piles ?

L'autonomie dépend du type de piles. En mode économie d'énergie (1 W), elle augmente d'environ 50 %. Les piles NiMH de 1000 mAh durent plusieurs heures en usage normal.

Comment activer l'économie d'énergie ?

Appuyez sur PROG (icône PROGRAM), puis sur CB/WX PWR SAVER. L'icône PWR SAVE apparaît. Pour désactiver, refaites la même séquence.

Puis-je utiliser la radio dans un véhicule ?

Oui, grâce à l'adaptateur allume-cigare fourni (12 V). Pour de meilleures performances, utilisez une antenne extérieure (HG A1000) avec un adaptateur BNC/SO239 (HA-BNC).

Que faire si l'icône des piles clignote ?

Les piles sont faibles. Remplacez-les par des piles alcalines neuves ou rechargez les NiMH avec le chargeur CA-45CB pendant au moins 12 heures.

Comment activer le rétroéclairage ?

Appuyez brièvement sur la touche d'éclairage (icône de lampe). L'écran s'éclaire pendant environ 10 secondes.

Que signifient les codes 10 ?

Les codes 10 sont des abréviations standard pour une communication rapide. Exemples : 10-4 = message reçu, 10-20 = position, 10-33 = urgence.

Comment verrouiller les touches ?

Maintenez enfoncée la touche LOCK jusqu'à l'affichage de l'icône de verrouillage. Pour déverrouiller, refaites la même action.

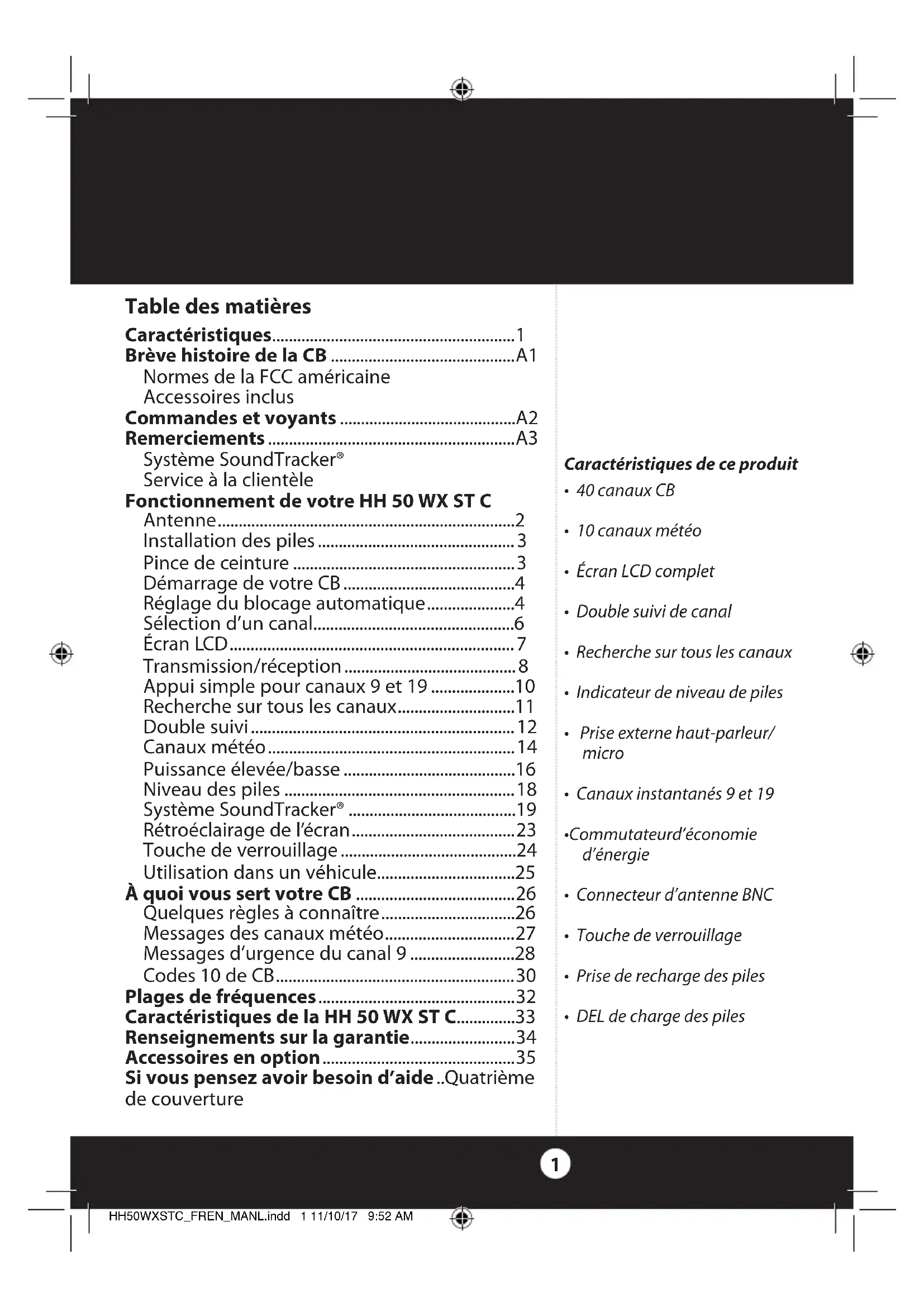

MODE D'EMPLOI HH50 WX ST COBRA

Brève histoire de la CB .A1

Normes de la FCC américa

Accessoires inclus

Commandes et voyants .A2

Remerciements A3

Système SoundTracker®

Service à la clientèle

Fonctionnement de votre HH 50 WX ST C

Antenne. 2

Installation des piles 3

Pince de ceinture 3

Demarrage de lae CB. 4

Réglage du blocage automatique. 4

Selection d'un canal. 6

Écran LCD. 7

Appui simple pour canaux 9 et 19. 10

Recherche sur tous les canaux. 11

Double suivi 12

Canaux météo 14

Puissance elevée/basse 16

Niveau des piles 18

Système SoundTracker 19

Retroeclairage de I'ecran 23

Utilisation dans un vehicule. 25

A quoi vous sert votre CB 26

Quelques regles à connaitre 26

Messages des canaux météo 27

Messages d'urgence du canal 9 28

Codes 10 de CB. 30

Plages de fréquences 32

Caracteristiques de la HH 50 WX ST C. 33

Renseignements sur la garantie 34

Accessoires en option 35

Si vous pensez avoir besoin d'aide..Quatrieme de couverture

Caracteristiques de ce produit

40 canaux CB
10 canaux mete o
- Ecran LCD complet
- Double suivi de canal
- Recherche sur tous les canaux
- Indicateur de niveau de piles
- Prise externe haut-parleur/ micro
- Canaux instantanés 9 et 19
- Commutateurd'économie d'énergie
- Connecteur d'antenne BNC
- Touche de verrouillage
- Prise de recharge des piles
- DEL de charge des piles

Fonctionnement

Fixation de l'antenne

Remarque

Pour augmenter la portée en tant que dispositif portable, utilisez une antenné HA-TA de longue portee téléscopique. (Consultez la page 35 pour les accessoires.)

Fixation de l'antenne

Insérez-la.
2 Tournez d'un quart de tour dans le sens horsaire.

Fonctionnement

Installation des piles

1ourretirer le couvercle des piles, appuyez sur la flèche et faites glisser vers le bas.
2 Installez les piles en respectant les marques polarité.
3 Remettez le couvercle en place. Les piles rechargeables NiMH doivent etre chargées pendant au moins 12 heures avec un chargeur CA-45CB.

Fixation de la pince de ceinture

Faites glisser la pince de ceinture vers le haut, dans les rainures de la base, jusqu'à ce que la languette soit bien en place.

Our retire la pince de ceinture, tirez la languette vers l'extérieur et faites glisser la pince vers le bas.

Installation des piles

Remarque

La non-prise en compte des marques de polarité (+/-) peut endommager l'unité et les piles.

La HH 50 WX ST C nécessite 9 piles AA alcalines ou NiMH de 1 000 mAh (non fournies avec l'appareil).

Lorsque les piles sont faibles ou nécessiter une charge, l'icone de PILES lignotera sur écran LCD. Remplacez les piles alcalines ou rechargez les piles NiMH.

Les piles rechargeables NiMH doivent etre chargées pendant au moins 12 heures avec un chargeur CA-45CB.

Les piles NiMH rechargeables doivent avoir les caractéristiques suivantes: 1,2 Vcc, 1000 mAh.

Fixation de la pince de ceinture

Fonctionnement

Démarrage

Remarque

Assurez-vous que l'antenne est installée sur la radio.

Remarque

Lorsque you allumez la HH 50 WX ST C, une série de tonalités retentit et les icônes apparaissant brievement sur l'écran LCD.

L'écran LCD s'allume pendant 5 secondes, puis s'eteint.

Réglage du blocage automatique

Portefermée

Démarrage

Tournez le bouton de marche/arrêt et volume dans le sens horaire.

Réglage du blocage automatique

Le blocage automatique (ou squelch, en angeais) constitue la porte de contrôle des signaux entrants.

1 Reglez le volume plus fort que la normale.

2Unepleinerotation dans le sens hora ferme la « porte», bloquant tout signal entrant.

Fonctionnement

3 Une pleine rotation dans le sens antihoraire ouvre la « porte», et tous les signaux entrent.

4 our obtenir le niveau de blocage automatique souhaité, tournez le bouton Squelch dans le sens antihoraire jusqu'à ce que vous entendiez du bruit. Tournez ensuite le bouton dans le sens horaire jusqu'à ce que le bruit s'arrête. La réception est réglée.

Porte reglee sur le niveau de blocage automatique souhaite

Fonctionnement

Selection d'un canal

Remarque

Pour une avance rapide des canaux, appuyez sur la flèche et maintenez-la enforcée.

Remarque

Lors du passage d'un canal à un autre, le niveau de blocage automatique devra être réinitialisé. Consultez Réglage de blocage automatique aux pages 4 et 5.

Selection d'un canal

Mettez l'appareil sous tension.
Pour les canaux supérieurs, appuyez sur la flèche orientée vers le HAUT.

Pour les canaux inférieurs, appuyez sur la flèche orientée vers le BAS.

Fonctionnement

Écran LCD

Toutes les informations nécessaires sont affichées sur l'écran LCD.

Écran LCD

Fonctionnement

Transmission/ réception

Attention

L'antenne doit etre installee avant la transmission.

Our transmettre un message, appuyez sur la touche PTT et maintenez-la enfonnée.

Quand la touche PTT est enforcée, vous ne pouvez pas receivevoir de transmissions.

INDICATEUR DE PUISSANCE DE TRANSMISSION sera affiché lors de la transmission.

Pendant la transmission,Vote puissance de transmission sortante est mesurée en watts et affichee sur I'indicateur a barres de puissance.

Fonctionnement

Tenez la radio à environ 5 cm (2 po) de votre bouche. Parlez d'une voix normale.

4 Relâchez la touche PTT pour receivevoir les transmissions entrantes.

Lorsque you receivez un signal entrant, la force de ce signal sera affichee sur I'INDICATEUR DE FORCE DU SIGNAL.

Remarque

Votre HH50 WX ST est toujours prête à receivevoir les signaux entrants lorsque la touche PTT est relachée.

Fonctionnement

Appui simple pour canaux 9 et 19

Appui simple pour canaux 9 et 19

Pour acceder instantanément aux canaux 9 (urgence) et 19 (informations) à partir d'autres canaux :

1 Appuyez sur la touche CH 9/19 une fois pour le canal 9.

Remarque

Tout appui sur les flèches HAUT/BAS vous fera partager de ce mode.

1. *ppuyez sur la touche CH 9/19 une deuxième fois pour le canal 19.

Fonctionnement

Pour revenir au canal d'origine, appuyez sur CH 9/19 une troisième fois.

Recherche sur tous les canaux

Pour faire une recherche sur les 40 canaux :

Réglez le niveau de blocage automatique souhaite.

1. ppuyez sur la touche Scan. Les canaux sont défilé.
   Pour arrêter la recherche, appuyez sur la touche. Scan de nouveau.

Recherche sur tous les canaux

Remarque

Lorsqu'une transmission entrante est reçue, la HH 50 WX ST C arrêté la recherche.

10 secondes après la fin du signal entrant, la recherche reprend.

Remarque

Pour régler le niveau de blocage automatique souhaite, consultez Réglage de blocage automatique aux pages 4 et 5.

Appuyez sur la touche PTT ou sur la touche Scan pour sortir du mode de recherche.

Fonctionnement

Double suivi

Remarque

Pour régler le niveau de blocage automatique souhaite, consultez Réglage de blocage automatique aux pages 4 et 5.

Double suivi

Le double suivi permet une surveillance simultanée de deux canaux choisis par l'utilisateur. Par exemple, pour surveiller les transmissions entrantes sur les canaux 11 et 17:

Réglez le niveau de blocage automatique souhaité.
2 electionnez le canal 11 à l'aide des flèches HAUT/BAS.

3 Pressez et relachez la touche de programmation. L'icone PROGRAM s'affichera.

4 rresse et maintenez PWR SAPER/CH9/19/DW jusqu'acce qu'un bip sonore retentisse.

L'icone DW clignotera et l'icone PROGRAM disparaitra.

Remarque

Plus tard, vous pouvez rappeler vos derniers canaux DW preregles en pressant et en relachant la touche de fonction, puis en pressant et en relachant rapidement la touche DW.

Fonctionnement

5électionnez le canal 17 à l'aide des flèches HAUT/BAS.

rresse et relâchez PWR SAVER/CH9/19/DW, un bip sonore sera émis.

L'icone DW restera allumée.

7'écran de la HH 50 WX ST C bascule entre les canaux sélectionnés.
Our arrête le double suivi, appuyez sur les flèches HAUT/BAS ou éteignez la radio.

Remarque

Lorsqu'une transmission
entrante est reque,la HH 50 WX
ST C cesse la surveillance
et reste sur le canal. Apre s
10 secondes,la radio continuera
a surveiller les 2 canaux.

Fonctionnement

Canaux météo

Remarque

Les 10 canaux
méterologiques nationaux
compréncnent 7 canaux de la NOAA et 3 canaux canadiens.
Ces canaux offrent une couverture complète pour vous informer des conditions météorologiques 24 h/24, 7 j/7.

Pour voir la liste des fréquences météo, consultez les specifications dans la section Plages de fréquences, à la page 32.

Remarque

Votre HH 50 WX ST C dispose d'un circuit spécial de blocage automatique pour les transmissions météo, qui désactive votre contrôle de blocage automatique.

Canaux météo

10 canaux météorologiques nationaux offrent une transmission des conditions météorologiques.

Pressez et relâchez CB/WX pour faire apparaitre le canal météo actuel.

Fonctionnement

our modifier les canaux météorologiques, appuyez sur les flèches HAUT/BAS.

Parfois, différents canaux peuvent etre reçus. Sélectionnez celui dont la qualité audio est la plus claire.

Pour revenir au fonctionnement normal de la CB, presse et relâchéz la touche CB/WX de nouveau.

L'icone WX disparaitra.

Remarque

La NOAA, qui est une agence du ministère du Commerce des États-Unis, exploite 500 stations qui attèignent environ 90% de la population française. Si vous ne receivez aucune station météorologique, il est possible qu'il n'y en ait pas dans toute région.

Si vous souhaitez receivevoir la liste des emplacements d'émetteur de radio météo de la NOAA, communiquez avec votre bureau national des services météorologiques le plus proche ou écrivez à:

Le réglage en mode d'économie d'énergie divise la plage de transmission par deux. La plage de réception n'est pas affectée.

Économie d'énergie

Réduit la puissance d'émission à 1 W pour prolonger la durée de vie des piles.

Pressez et relâchez la touche de programmation. L'icone PROGRAM s'affichera.

Fonctionnement

Remarque

La durée de vie des piles augmente d'environ 50% en mode d'économie d'énergie.

2rassez et relachez la touche CB/WX.

L'icone PWR SAVE apparaitra, et l'icone PROGRAM disparaître.

Pour quitter le mode d'économie d'énergie:

Presse et relâchez la touche de programmation.

L'icone PROGRAM s'affichera.

Pressez et relâchez la touche CB/WX PWR SAYER.
es icones PROGRAM et PWR SAVE disparaitront

Fonctionnement

Niveau des piles

Remarque

La radio ne transmet pas si les piles sont faibles.

Niveau des piles

Pour connaître le niveau de puissance restant des piles de la HH 50 WX ST, vérifie les barres de l'icone des piles.

L'icone des PILES clignotera si les piles sont faibles. Remplacez ou rechargez les piles des que possible.

Fonctionnement

Système SoundTracker®

Alors que les precedents systèmes ne faisient que « couvrir » le bruit ou le limiter dans les fréquences sonores élevées, le révolutionnaire système SoundTracker® réduit réellement le bruit tout en laissant le signal intact en mode de réception. En mode de transmission, il renforce le signal, vous procurant ainsi une importante réduction du bruit en réception comme en transmission.

La clarté du son est mesurée par le rapport entre le niveau du signal et le niveau de bruit. Plus le rapport signal/bruit est élevé, plus le son est excellent.

Comment fonctionne SoundTracker®

En réception : réduction du bruit entrant

Avec une radio CB normale, les signaux éloignés sont sous le niveau de blocage automatique et sont inintelligibles. Avec une radio CB SoundTracker, le niveau de bruit est bloqué à 90% , ce qui augmente le rapport signal/bruit et améliore considérablement la clarté du signal. Cela vous permet également de réduire considérablement le niveau de blocage automatique et donc d'élargir votre plage d'écoute.

En transmission: renforcement des signaux sortants Une radio CB SoundTracker renforce le signal d'émission en utilisant plus efficacement la puissance RF disponible de la CB. Il en résultat une clarté de signal de transmission améliorée et une plage de transmission étendue.

SoundTRACKER¹ SYSTEM

Remarque

SoundTracker® you offre une réception plus claire et plus propre pour améliorer les communications CB sur le terrain.

Fonctionnement

Activation de SoundTracker®

Remarque

Cela active le système SoundTracker et réduit le niveau de bruit entrant.

Activation de SoundTracker®

Presse et relâchez la touche ST.

L'icone SOUNDTRACKER apparatus.

Fonctionnement

Test de SoundTracker®

Test de SoundTracker

electionnez tout canal non utilisé sur votre CB.

2 Une pleine rotation dans le sens antihoraire ouvre la « porte», et tous les signaux entrent. Tournez le bouton dans le sens horaire jusqu'à ce qu'il s'arrête.
3 Désactivez le mode de réduction du bruit en appuyant sur la touche SOUNDTRACKER.

à suivre

Fonctionnement

Haussez le volume par rapport à votre niveau d'écoute normal.

Remarque

Parfois, vous risquez d'avoir differentes niveaux de réduction du bruit. Différents terrains et environnements influenceront les performances du système SoundTracker®.

Pressez et relâchez la touche ST.

L'icone SOUNDTRACKER apparaitra. * Notez la reduction significative du bruit.

Fonctionnement

Pour désactiver SoundTracker, pressez et relâchez la touche ST de nouveau.
4'icone ST disparaitra.

Retroeclairage

Rétroéclairage

Pour activer le rétroéclairage de l'écran, pressez et relâchez la touche d'éclairage.

L'éclairage restera allumé pendant environ 10 secondes.

Fonctionnement

Touchede verrouillage

Remarque

Les fonctions PTT, ECLAIRAGE, VOLUME, BLOCAGE AUTOMATIQUE et VERROUILAGE sont toujours opérationnelles lorsque la fonction de verrouillage est activée.

Touch de verrouillage

Le but est de verrouiller les touches avant, afin d'eviter toute action accidentelle.

Pour verrouiller, pressez et maintenez la touche LOCK. L'icone de VERROUILLAGE apparaitra.
Pour déverrouiller, presse et maintenez la touche LOCK.

Fonctionnement

Utilisation dans un vehicule

La HH 50 WX ST peut être branchée à votre prise d'allume-cigare grâce à l'adaptateur fourni.

Cette connexion d'alimentation charge également les piles grâce à l'embout interchangeable inclus.

Connexion à l'alimentation.

Recharge à l'aide de l'embout interchangeable.

Utilisation dans un vehicule

Remarque

En raison des caractéristiques des transmissions CB, il est nécessaire d'utiliser une antennene externe aimantée sur toit de voiture/camion (ref. HG A1000) et un adaptateur BNC S0239 (ref. HA-BNC) pour des performances optimes dans votre vehicule.Consultez la section Accessoires a la page 35.

Remarque

Pour augmenter la portée en tant que radio portable, utilisez l'antenne HA-TA de longue portée télécopique.

À quoi vous sert votre CB

Une radio CB peut servir à :

• Avertir des problèmes de circulation routière
• Fournir des données météorologiques et routières
• Fournir de l'aide en cas d'urgence
  Fournir un contact direct avec la maison ou le bureau
  Aider la police en signalant des conducteurs dangereux
• Obtenir des informations locales pour couver une destination
• Communiquer avec la famille et les amis
• Suggérer des endroits où manger et dormir
• Vous garder en éveil pendant la conduite

Quelques régles à connaître

Quelques régles à connaître

A. Les conversations ne peuvent durer plus de 5 minutes avec une autre station. Une pause d'une minute est nécessaire pour permettre aux autres d'utiliser le canal.
B. Vous ne pouvez pas expulser d'autres personnes des canaux de transmission au moyen d'émetteurs amplifiés illégalement ou d'antennes illégalement elevées.
C. Vous ne pouvez pas utiliser une CB pour promouvoir des activités illégales.
D. Les jurons ne sont pas autorisés.
E. Vous ne pouvez pas transmettre de musique avec une CB.
F. La vente de marchandises ou services est interdite.

À quoi vous sert votre CB

Messages des canaux météo

Les bulletins météorologiques locaux sont fournis par l'agence americaine NOAA (National Oceanic Atmospheric Administration) 24 h/24, 7 j/7. La NOAA, qui est une agence du ministère du Commerce des États-Unis, exploite 500 stations qui atteignent environ 90% de la population americaine. Si vous ne receivez aucune station météorologique, il est possible qu'il n'y en ait pas dans votre région. Un réseau similaire de 15 stations diffuse des informations météorologiques en continu dans une grande partie du sud du Canada.

Messages des canaux météo

Remarque

Si vous souhaitez receivevoir la liste des emplacements d'émetteur de radio météo de la NOAA, communiquez avec votre bureau national des services météorologiques le plus proche ou écrivez à:

Pour voir la liste des fréquences météo, consultez les specifications dans la section Plages de fréquences, à la page 32.

À quoi vous sert votre CB

Messages d'urgence du canal 9

Remarque

S'il n'y a pas de reponse sur le canal 9, essayez les canaux 19 ou 14.

Messages d'urgence du canal 9

1. Régler le canal 9 pour les situations d'urgence

Assurez-vous que l'antenne est correctement connectée.

2. Données de détresse CB

Lors de la transmission d'une urgence, vous nevez demander une « REACT BASE » et fournir les données de détresse CB :

Indicatifd'appellidentifiez-vous.

Lieu Soyez précis.

BlessuresNombre. Type. Personnels coincées?

ProblèmeDonnez des détails et l'aide nécessaire.

Transmettez ces informations à plusieurs reprises afin que n'importe quel responsable de la surveillance puisse vous aider.

À quoi vous sert votre CB

Les exemples suivants de messages autorisés et interdits pour le canal 9 sont disponibles par la FCC à titre indicatif uniquement et ne constituent pas une liste exhaustive:

Autorisé Exemple de message

Oui « Tornado aperçue à dix kilomètres au nord de la ville. »

Non « Poste número 10.
Aucune tornado en vue. »

Oui « Panne d'essence sur la I-95 au repère kilométrique 211. »

Non « Panne d'essence sur mon trajet. »

Oui Accident impliquant quatre voitures sur la I-94, à la sortie 11. Envoyez la police et une ambulance.

Non « Circulation fluide sur la I-94. »

Oui « Les services météo ont émis un avertissement d'orage. Rentrez les voiliers au port. »

Non « Avis aux automobilistes. Les services météoannoncent une accumulation de 10 à 15 cm de neige démain. »

Oui « Incendie dans unBATiment au 539 Main, Evanston. »

Non « Patrouille d'Halloween número 3. Rien à signaler. »

À quoi vous sert votre CB

Codes 10 de CB

Codes 10 de CB

Les radios CB ont adopté les « CODES 10 » pour les questions et réponses standard. Ces codes fournissant une communication rapide et facile, en particulier dans les zones bruyantes. Voici quelques-uns des codes les plus courants et leur signification :

Code Signification

10-1 Réception médiocre
10-2 Bonne réception
10-3 Arrétez de transmettre
10-4 Oui - message reçu (accusé de réception)
10-5 Me faire un relais
10-6 Je suis occupé, prière d'attendre
10-7 Je quitte les ondes
10-8 En opération
10-9 Répétez votre message
10-10 Terminé... Je reste à l'écoute
10-11 Vouparlez trop vite
10-12 Avons visiteurs présents
10-13 Conditions routes/temperature
10-16 Prenez livreaison à...
10-17 Affaire urgente
10-18 Quelque chose pour moi?
10-19 Rien pour vous... Revenez à la base ou à la station
10-20 Je suis à...
10-21 Appel téléphonique ou autre
10-22 Venez en personne a...
10-23 Restez à l'écoute
10-24 Dernière mission terminée
10-25 Pouvez-vous communiquer avec...
10-26 Annulez dernier message
10-27 Jeppe sur le canal...

À quoi vous sert votre CB

Code Signification

10-29 Periode d'émission terminée
10-30 Non conforme aux règlements d'Industrie Canada
10-33 URGENCE à cette station
10-34 En dificulté. Aide demandée
10-35 Renseignements confidentiels
10-36 Heure exacte...
10-37 Dépanneuse demandée à...
10-38 Ambulance demandee a...
10-39 Voitre message est fait
10-41 Nouveau canal. Syntonisez le canal...
10-42 Accident de la circulation à...
10-43 Circulation immobilise a...
10-44 J'ai un message pour vous...
10-45 Toutes les unités à l'écoute, prière de vous annunci
10-50 Laissez-moi transmettre
10-60 Donnez le numero du message suivant
10-62 Réception impossible. Faire un appel téléphonique
10-63 Réseau dirige vers...
10-64 Réseau libre
10-65 Attends message suivant (ou mission)
10-67 Toutes les unités se conforment
10-70 Incendie a...
10-71 Vos émissions à la suite
10-77 Contact négatif
10-81 Retenez chambre d'hôtel à...
10-82 Retenez,chambre d'hotel pour...
10-85 Mon adress est...
10-91 Parlez plus pres du micro
10-93 Vérifiez ma fréquence sur ce canal
10-94 Donnez-moi un long compte
10-99 Mission achieved. Toutes les unités en bon etat
10-200 On demande la police à...

Plages de fréquences

L'émetteur-recepteur COBRA HH 50 WX ST C représentée l'une des radios bidirectionnelles AM les plus évoluées parmi celles utilisées comme station de classe D dans le service de radio CB. Cette unité dispose de circuits avancés de boucle à verrouillage de phase (PLL) offrant une couverture complète des 40 canaux CB et 10 canaux météo listés ci-dessous.

CanalCB	Fréq. du canal en MHz	CanalCB	Fréq. du canal en MHz	Canalmétéo	Fréq.météo en MHz
1	26.965	21	27.215	1	162.550
2	26.975	22	27.225	2	162.400
3	26.985	23	27.255	3	162.475
4	27.005	24	27.235	4	162.425
					5
5	27.015	25	27.245	6	162.500
6	27.025	26	27.265	7	162.525
7	27.035	27	27.275	8	161.650
8	27.055	28	27.285	9	161.775
9		27.065	29		27.295
10	27.075	30	27.305		00
					*Les canaux météo canadiens sont le 8, le 9 et le 00.
11	27.085	31	27.315
12	27.105	32	27.325
13	27.115	33	27.335
14	27.125	34	27.345
15	27.135	35	27.355
16	27.155	36	27.365
17	27.165	37	27.375
18	27.175	50	27.505
19	27.185	39	27.395
20	27.205	40	27.405

Spécifications de la HH 50 WX ST C

GENÉRALITÉS

CANAUX CB-40 CAN.

MÉTEO - 10 CAN.

PLAGE DE FREQUENCES . . . . . CB-26965 A 27405 MHZ

MÉTEO - 161 650 Å 163 275 MHZ

TOLERANCE DE FREQUENCY .. 0,005 %

CONTRôle DE FREQUENCY... SYNTHÉTISEUR PLL (BOUCLE A

428 g (15,09 oz) avec les piles

EMETTEUR

PUISSANCE DE SORTIE. 4,0 W A 13,8 VCC - HAUTE, 1,0 W - BASSE

MODULATION. AM

RÉPONSE DE FREQUENCY.... 300 - 3 000 HZ Å -6 dB

IMPÉDANCE DE SORTIE . . . . . . 50 OHMS, DISSYMétrIQUE

RéCEPTEUR

CB

SENSIBILITE MOINS DE 1 uV POUR 10 dB S/N

FREQ. INTERMÉDIAIRE ... SUPERHÉTERODYNE À DOUBLE

CONVERSION

SORTIE AUDIO. .400 mW MAXIMUM A 10% DE

DISTORSION

RÉPONSE DE FREQUENCY.... 300 - 3 000 HZ Å -6 dB

AFFAIBLISS. SUR LA FREQ. IMAGE PLUS DE 60 dB

SELECTIVITEPOUR VOIE.....50DB MIN

ADJACENTE

LIMITEUR AUTOMATIQUE . . . . INTEGRE

DE PARASITES

CONTRôle DE FREQUENCY...PLL (BOUCLE A VERROUILAGE DE PHASE)

MÉTEO

SENSIBILITE MOINS DE 1 uV POUR 12 dB SINAD

FREQ. INTERMÉDIAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SUPERHETERODYNE

SORTIE AUDIO. 400 mW MAXIMUM A 10% DE DISTORSION

RÉPONSE DE FREQUENCY.... 300 - 3 000 HZ Å -6 dB

Garantie limitée de 2 ans

COBRA ELECTRONICS CORPORATION garantit que ses radios CB COBRA et leurs composants seront exempts de defaults de fabrication et de matériel pour une période de deux (2) ans à compter de la date du premier achat. Cette garantie peut être appliquée par le premier acheteur consommateur, pourvu que le produit soit utilisé aux États-Unis.

COBRA réparera ou remplaça sans frais, à sa seule discrétion, les radios CB, produits ou composants défectueux sur livraison au service après-vente de l'usine COBRA, accompagnés d'une preuve de la date d'achat par le premier consommateur, telle qu'un duplicata de reçu de vente.

Vouve dévez payer les frais d'expédition initiaux requis pour expédier le produit au service de garantie, mais les frais de retard seront à la charge de Cobra, si le produit est réparé ou remplace conformément à la garantie.

Exclusions: Cette garantie limite ne s'applique pas : 1) à tout produit endommagé par accident; 2) en cas de mauvaise utilisation ou d'abus du produit ou à la suite de modifications ou réparations non autorisées; 3) si le numéro de série a été modifié, dégrade ou enlevé; 4) si le propriétaire du produit reside à l'extérieur des États-Unis.

Toutes les garanties implicites, y compris les garanties de qualité marchande et d'adéquation à un usage particulier, ont une durée limite à la durée de cette garantie. COBRA ne pourra être tenu responsable des dommages accessoires, consécutifs ou autres; y compris, sans limitation, les dommages résultat d'une perte d'utilisation ou d'un coût d'installation.

Certains États ne permettent pas de limiter la durée d'une garantie implicite et/ou n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que les limitations ci-dessus peuvent ne pas s'appliquer à vous.

Accessoires en option

Micro à écouteur avec PTT

Adaptateur micro/écouteur
intégre qui s'insère dans votre oreille. Pince de chemise
comprise.
PMR-EBM

Chargeur mural 120 Vca ave prise

Charge 9 piles NiMH en 24 h directement dans l'unité. CA-45CB

Support magnétique d'antenne CB/méteo

Offre une plus grande
plage de transmission
dans un vehicule en
mouvement.
HG A1000

Micro-cravate

Connexion à distance du microphone/écouteur. PMR-SM

Adaptateur d'antenne BNC/ SO239

Permet de connecter la HH 50 WX ST C aux antennes standard. HA-BNC

Antenne à longue portée

Double la portée de votre HH 50 WX ST C. HA-TA

(1) Pile rechargeable NiMH à haute performance 212-001-N-001

Pince de ceinture de rechange HA-BC1

Cordon d'alimentation CC de rechange avec adaptateur de recharge

Pour recharge des piles rechargeables ou utilisation dans un vehicule. HH50-CIG

Vous pouvez trouver ces accessoires utiles sur le site www.cobra.com

Commander par téléphone

Appelez le 1773889-3087 (appuyez sur 1 depuis le menu principal) de 8 h à 17 h 30. Heure centrale MF

Commander par courrier ou télécopieur

Veuillez replir le formualeire de commande à la page suivante et l'envoyer directement par courrier/ telécopie à Cobra.

REMARQUES

REMARQUES

Cobra

Cobra Electronics Corporation
6500 W. Cortland Street
Chicago, IL 60707

Si vous pensez avoir besoin d'un service

Pour une assistance technique, s'il vous plaît appelez notre bureau d'assistance automatisée qui peut aidervous en répondant aux questions les plus féquèment posées sur les produits Cobra. (L'assistance technique est également disponible en ligne dans la section Foire aux questions (FAQ) à www.cobra.com

Si vous pensez avoir besoin de service, contactez votre revendeur local.

Informations sur les marques de commerce

Cobra®, Dynamike®, Nothing Comes Close to a Cobra®, SoundTracker® et le logo en serpent sont des marques déposées de Cobra Electronics Corporation, États-Unis.

Cobra Electronics Corporation™ est une marque déposée de Cobra Electronics Corporation, États-Unis.

La marque et le logo Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc.

Cobra® HH50 WX ST C

Manuel d'utilisation de votre Cobra HH 50 WX ST C

Radio CB

Portative bidirectionnelle

de bandepublice

© 2017 Cobra Electronics Corporation
Imprimé en Chine

Référence 480-1120-P-001 Version A

Brève histoire de la CB

Le groupe des citoyens se trouve entre la diffusion en ondes courtes et les bandes de radio amateur de 10 metres et a eté établi par la loi en 1949. Le service de communication bidirectionnelle de classe D a été ouvert en 1959. (CB comprend également un groupe de citoyens de classe A et une télécommande de classe C féquences de contrôle.)

Règlement IC & FCC

Avis d'Industrie Canada: Cet apparéil est conforme aux normes RSS exonérées de licence d'Industrie Canada. L'opération est soumise aux deux conditions suivantes: 1) cet apparéil ne doit pas provoquer d'interférence, et 2) cet apparéil doit accepter toute interférence, y compris les interférences pouvant entraîner un fonctionnement indésirable de l' apparéil. «IC» avant le nombre de certification de l'équipement signifie que les specifications techniques d'Industrie Canada ont été respectées. Il ne garantit pas que le produit certifié fonctionnera à la satisfaction de l'utilisateur.

Règlement de la FCC

Les règlements de la FCC ne permettent qu'une "transmission" (une partie à l'autre)只不过 que "diffuser" (à un large public). Ainsi, la publicité n'est pas autorisée sur les canaux CB car c'est "la diffusion"

Avertissements de la FCC

Tous les réglages de l'émetteur autres que ceux fournis par le fabricant en tant que commandes d'exploitation du panneau avant doivent être effectuels par ou sous la supervision du titulaire d'une licence de l'opérateur radio- téléphonique général délivré par la FCC. Le remplacement ou la substitution de transistors, de diodes régulières ou d'autres parties de nature unique, avec des pièces autres que celles recommandées par Cobra, peuvent cause une violation des règlements techniques de la Partie 95 des Régles de la FCC ou des infractions aux exigences d'acceptation de type de la Partie 2 de les règles.

Vous doivent l'obtenir un permis d'exploitation.

Inclus avec votre HH 50 WX ST C

1. Antenne à haute efficacité
2. Pince de ceinture amovible
   3.Dragonne
3. Prise d'allume-cigare 12 V et adaptateur de recharge
4. Manual d'utilisation

A1

Commandes et voyants

1. Connecteur d'antenne BNC
2. Contrôle de blocage automatique
3. Contrôle de volume et marche/arrêt
4. Pince de ceinture amovible
5. Prise de haut-parleur externe
6. Prise de microphone externe
7. DEL de charge
8. Prise de recharge des piles
9. Prise d'alimentation CC
10. Touche de rétroéclairage
11. Flèches de passage des canaux
    12 Touche PTT (poussoir de conversation)
12. Couvercle/compartment des piles
13. Écran LCD
    15 Touche de verrouillage
    16 Touche SoundTracker
    17 Touche CB/WX météo et touche d'économie d'énergie
14. Canaux instantanés 9 et 19, et touche de double suivi
    19 Touche de programmation
    20 Recherche sur tous les canaux
15. Microphone

Remerciements

Nous vous remercions d'avoir acheté la radio CB portative Cobra HH 50 WX ST. Bien utilisé, ce produit Cobra vous assure de nombreuses années de service fiable.

SoundTracker®

« Réduit le bruit entrant... et renforce les signaux sortants. »

Cette technologie améliore considérablement la transmission et la réception des signaux CB.

Le révolutionnaire système SoundTracker reconfigure le signal de transmission, permettant ainsi un transfert plus efficace à travers des ondes radio encombrées.

En parallele, il réduit considérablement la quantité de parasites sur tous les signaux CB entrants.

Le résultat final est une réception de signaux plus nette et claire, ainsi qu'une transmission plus puissant qui améliore considérablement les communications par CB.

Service à laclinétique

Si vous rencontres des problèmes avec le produit ou si vous ne comprendez pas ses nombreuses fonctionnalités, veuilles vous reférer à ce mode d'emploi. Si, après vous reférer au manuel, vous avez toujours besoin d'aide, Cobra Electronics offre les services d'assistance suivants:

Assistance technique automatiseeisable 24 heures sur 24, sept jours sur sept. E-mail a: [e-mail]

Les questions fréquement posées (FAQ) peuvent être consultées en ligne à l'adresse suivante: www.cobra.com
