MODE D'EMPLOI FL300B1 (2015) YAMAHA

MANUEL DE L'UTILISATEUR

⚠ Lisez attentivement ce manuel avant de faire fonctionner ce moteur hors-bord.

F225F

FL225F

F250D

FL250D

F300B

FL300B

F250D1

FL250D1

F300B1

FL300B1

Lisez attentivement ce manuel avant de faire fonctionner ce moteur hors-bord. Conservez ce manuel à bord dans un sac étanche lorsque vous naviguez. Ce manuel doit accompagner le moteur hors-bord s'il est vendu.

FMU25108

Avis au propriétaire

Nous vous remercions d'avoir sélectionné un moteur hors-bord Yamaha. Le présent manuel de l'utilisateur comporte les informations requises pour une utilisation, un entretien et des manipulations corrects. La bonne compréhension de ces instructions assez simples contribuera à vous procurer un maximum de satisfactions de votre nouveau Yamaha. Si vous avez des questions relatives au fonctionnement ou à l'entretien de votre moteur hors-bord, consultez un distributeur Yamaha.

Les informations importantes contenues dans le présent manuel de l'utilisateur sont mises en évidence de la façon suivante.

⚠️ : C'est le symbole d'alerte de sécurité. Il sert à vous alerter en cas de risques de blessures potentiels. Conformez-vous à tous les messages de sécurité qui suivent ce symbole afin d'éviter toute blessure, voire la mort.

FWM00782

AVERTISSEMENT

Un AVERTISSEMENT indique une situation dangereuse qui, si elle ne peut être évitée, pourrait entraîner des blessures graves, voire la mort.

FCM00702

ATTENTION

Un ATTENTION indique les consignes spéciales qui doivent être respectées afin d'éviter d'endommager le moteur horsbord ou d'autres biens.

REMARQUE:

Une REMARQUE fournit des informations importantes qui facilitent et expliquent les différentes procédures.

Yamaha travaille continuellement à l'amélioration de la conception et de la qualité de ses produits. Par conséquent, bien que le présent manuel contienne les dernières informations produit disponibles au moment de la mise sous presse, il peut y avoir de légères différences entre votre moteur hors-bord et le présent manuel. Si vous avez des questions au sujet du présent manuel, consultez votre revendeur Yamaha.

Pour garantir la longévité de ce produit, Yamaha recommande que vous utilisiez le produit et que vous appliquiez les inspections et l'entretien périodiques spécifiques en suivant correctement les instructions du manuel de l'utilisateur. Tout dommage résultant de la négligence de ces instructions n'est pas couvert par la garantie.

Certains pays appliquent des lois ou des réglementations interdisant aux utilisateurs de faire sortir le produit du pays où il a été acheté, et il peut s'avérer impossible d'enregistrer le produit dans le pays de destination. De plus, la garantie peut ne pas s'appliquer dans certaines régions. Si vous planifiez d'emmener le produit dans un autre pays, consultez le revendeur chez qui le produit a été acheté pour des informations complémentaires.

Si le produit a été acheté d'occasion, veuillez consulter votre revendeur le plus proche pour votre réenregistrement de client et pour être habilité à faire appel aux services spécifiés.

REMARQUE:

Le F225FET, FL225FET, F250DET, FL250DET, F300BET, FL300BET, F250DET1, FL250DET1, F300BET1, FL300BET1 et les accessoires standard servent de base aux explications et aux illustra-

tions contenues dans le présent manuel. De ce fait, certaines caractéristiques peuvent ne pas s'appliquer à tous les modèles.

FMU25122

F225F, FL225F, F250D, FL250D, F300B, FL300B, F250D1, FL250D1, F300B1, FL300B1 MANUEL DE L'UTILISATEUR ©2014 par Yamaha Motor Co., Ltd. 1ère Edition, novembre 2014 Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de Yamaha Motor Co., Ltd. est explicitement interdite. Imprimé au Japon

Informations de sécurité......1

Sécurité du moteur hors-bord .....1

Hélice 1

Pièces en rotation.... 1

Pièces brûlantes.... 1

Choc électrique .... 1

Système de trim .... 1

Cordon du coupe-circuit du moteur..... 1

Essence....2

Exposition au carburant et coulures.... 2

Monoxyde de carbone.... 2

Modifications 2

Sécurité de la navigation......2

Alcool et médicaments ...... 2

Gilets de sauvetage.... 2

Baigneurs 2

Passagers 3

Surcharge.... 3

Evitez les collisions .... 3

Météo 3

Initiation du passager 4

Publications sur la sécurité de la navigation.... 4

Lois et réglementations .... 4

Informations générales......5

Enregistrement des numéros d'identification ....5

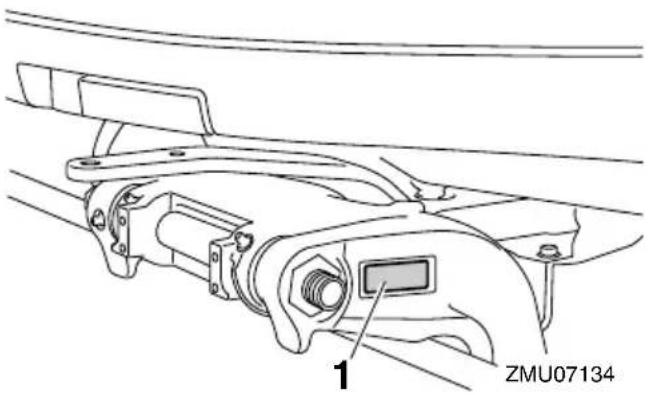

Numéro de série du moteur hors-bord.... 5

Numéro de série de la digital electronic control.... 5

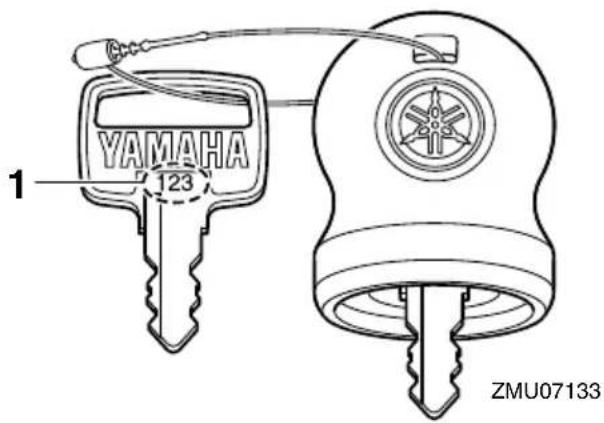

Numéro de clé.... 6

Déclaration CE de conformité (DoC) ......6

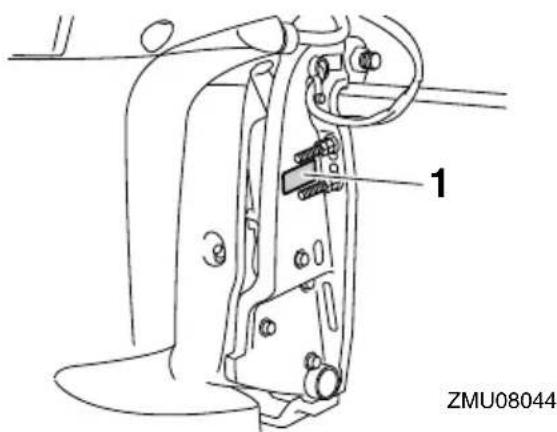

Etiquette CE 6

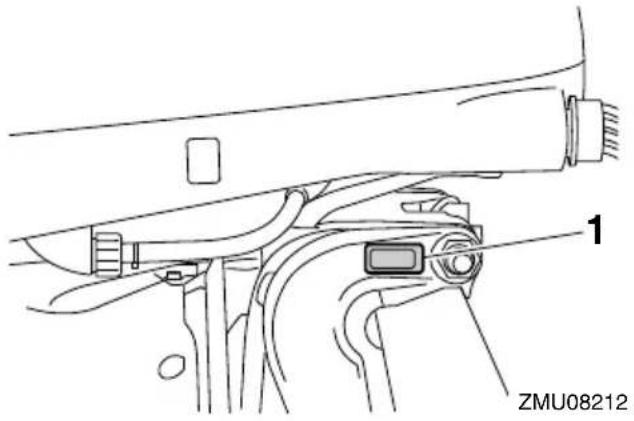

Marque de conformité et étiquette de date de fabrication....7

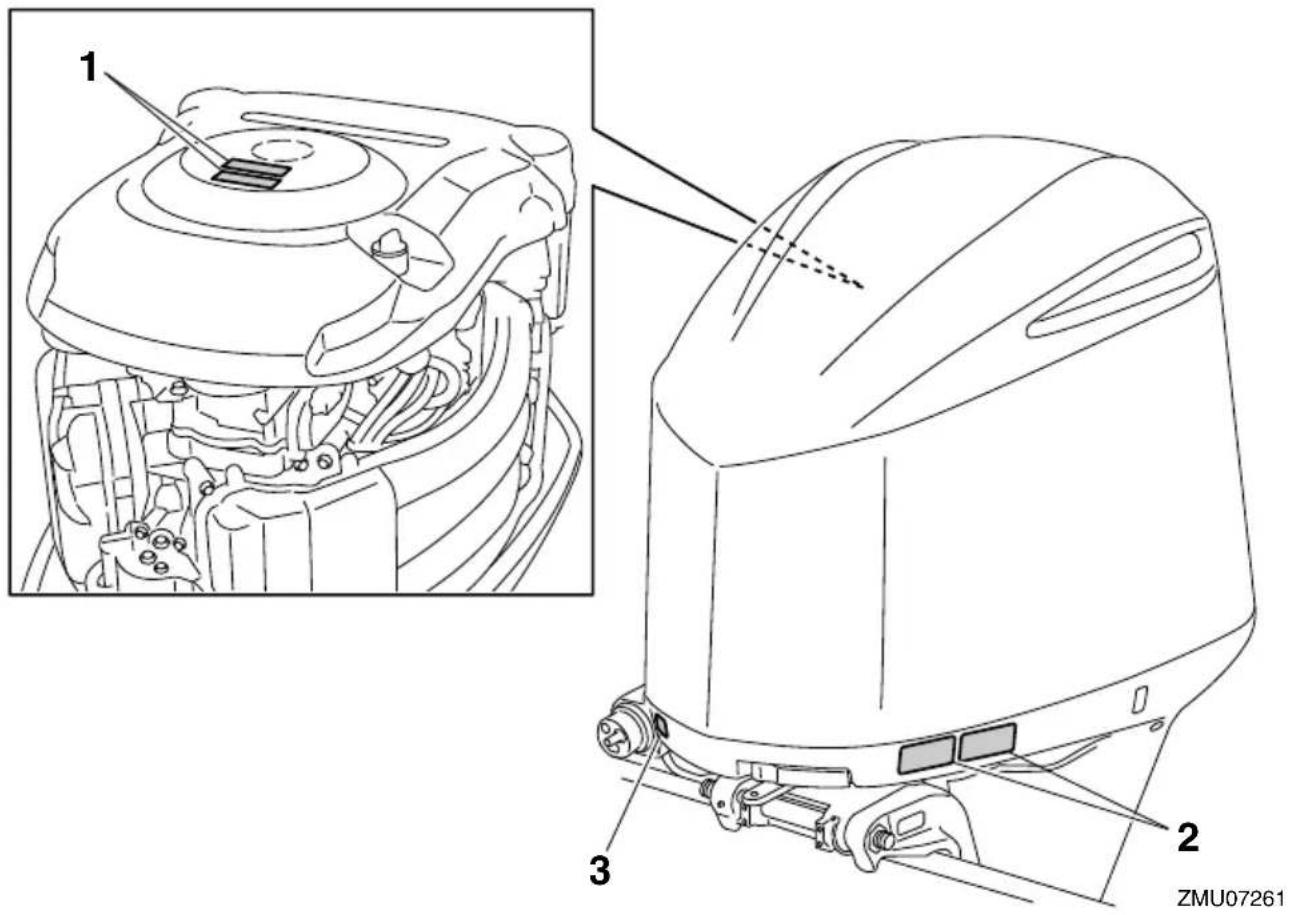

Lisez les manuels et les étiquettes.... 9

Etiquettes d'avertissement 9

Spécifications et exigences .....13

Spécifications 13

Conditions d'installation 15

Puissance nominale du bateau ..... 15

Montage du moteur hors-bord...... 15

Yamaha Security System (si équipé) 15

Exigences relatives à la Digital Electronic Control .... 16

Exigences pour la batterie ..... 16

Spécifications de la batterie .... 16

Montage de la batterie.... 16

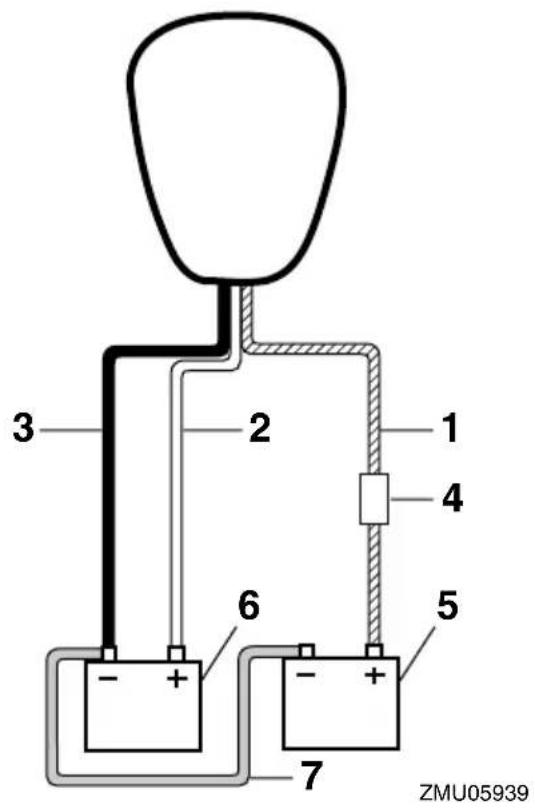

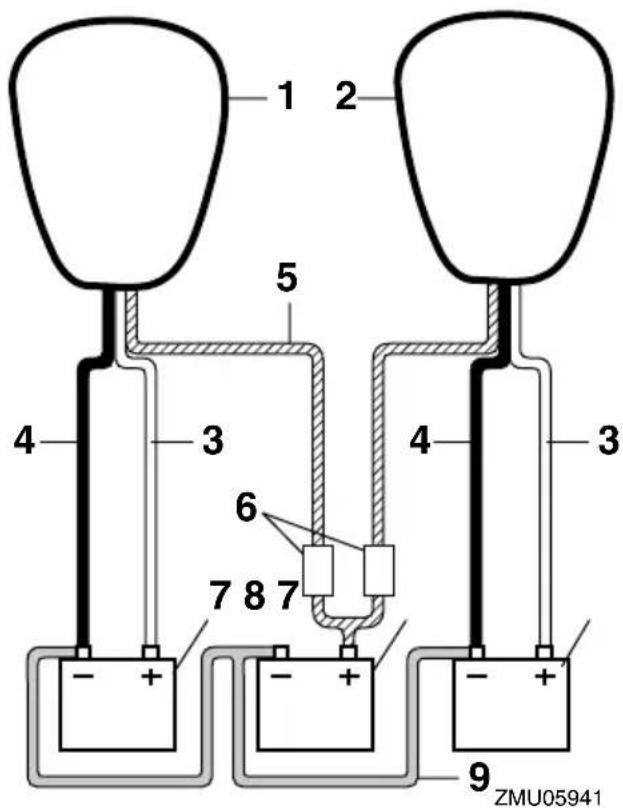

Plusieurs batteries.... 16

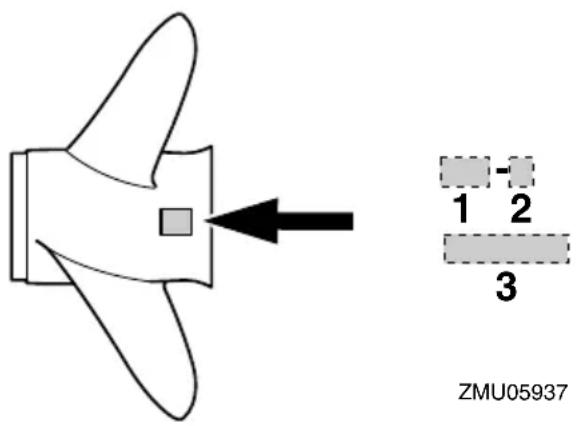

Sélection de l'hélice 17

Modèles à rotation inversée ..... 17

Sécurité de démarrage embrayé ... 18

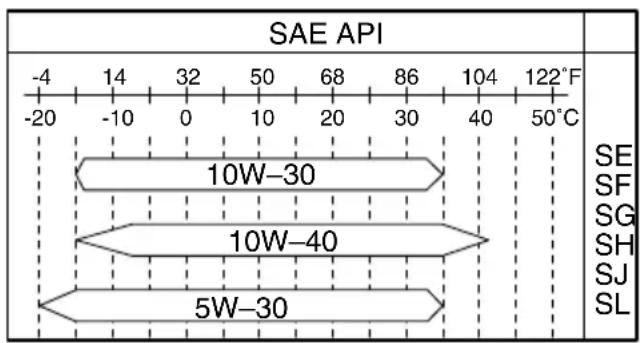

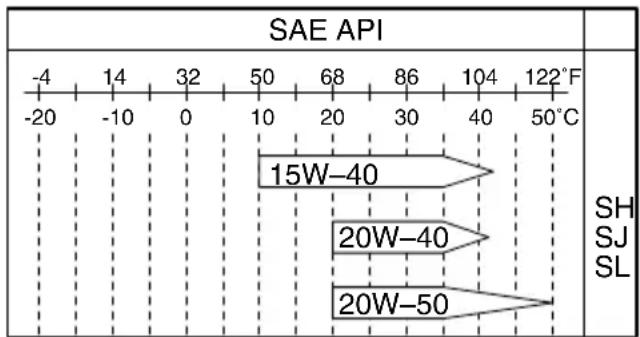

Exigences concernant l'huile moteur.... 18

Exigences pour le carburant ..... 19

Essence.... 19

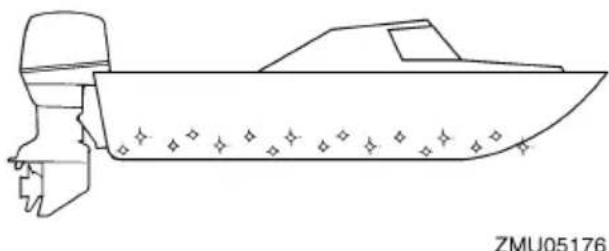

Peinture antifouling 20

Exigences relatives à l'élimination du moteur hors-bord ..... 20

Equipement de secours ...... 20

Informations sur le contrôle des émissions.... 20

Etiquettes à étoiles ...... 21

Composants ...... 23

Diagramme des composants ..... 23

Transmetteur de commande à distance 26

Récepteur 27

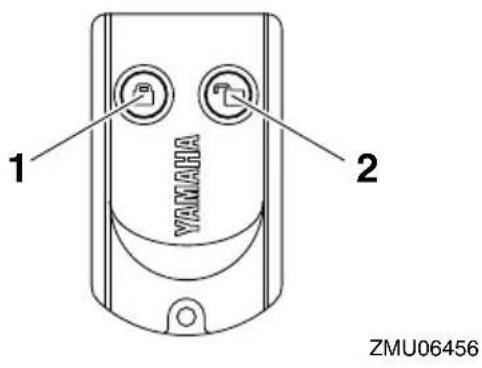

Modes de verrouillage et de déverrouillage du Yamaha Security System 27

Boîtier Digital Electronic Control...... 28

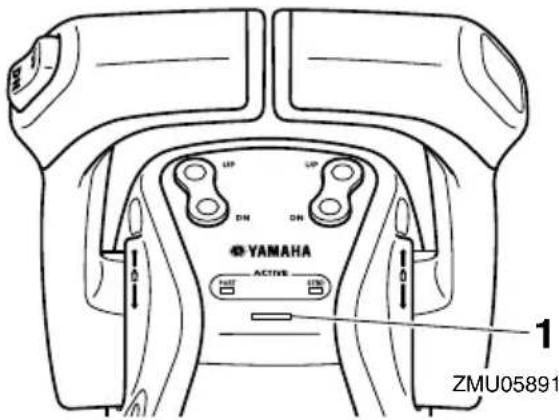

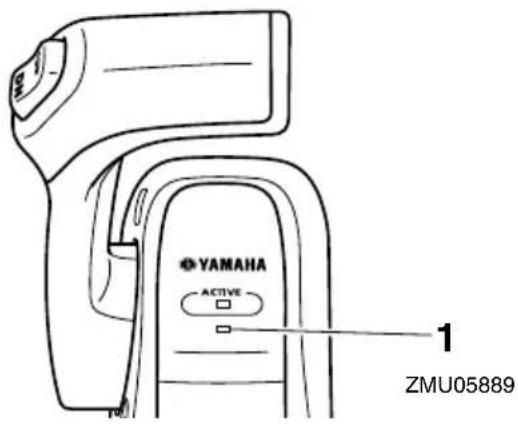

Indicateur de la Digital electronic control active.... 29

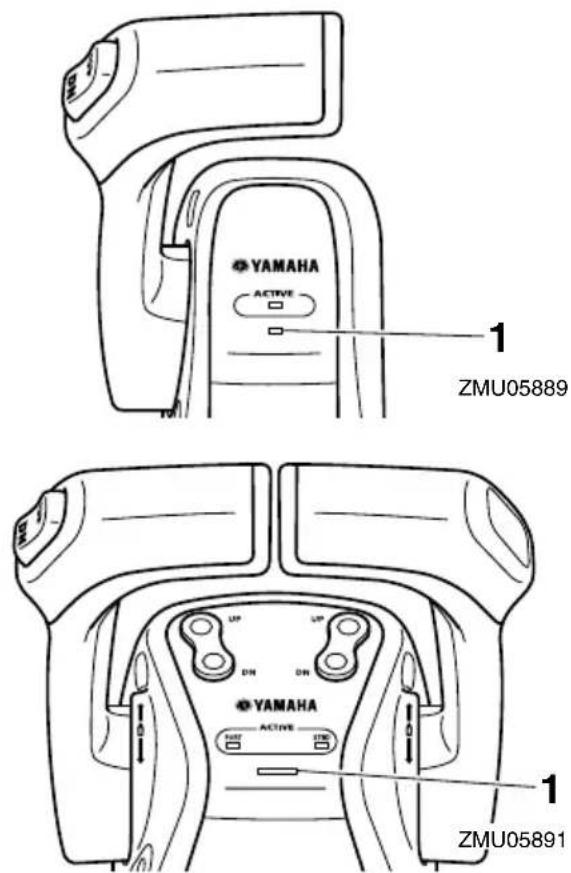

Indicateur d'alerte de la digital electronic control.... 29

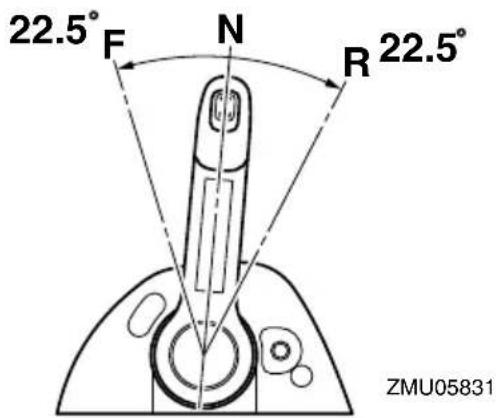

Levier de commande.... 29

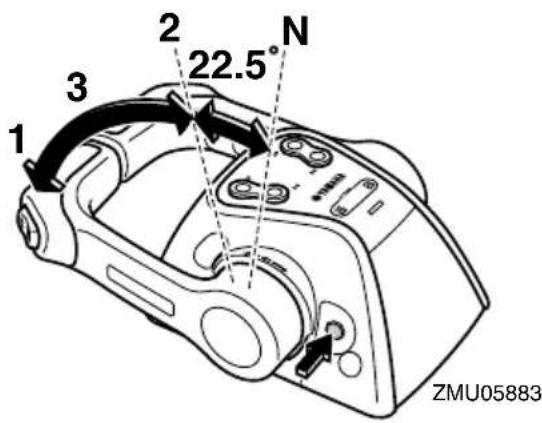

Interrupteur de l'accélérateur au point mort 30

Régleur de friction de l'accélérateur.... 31

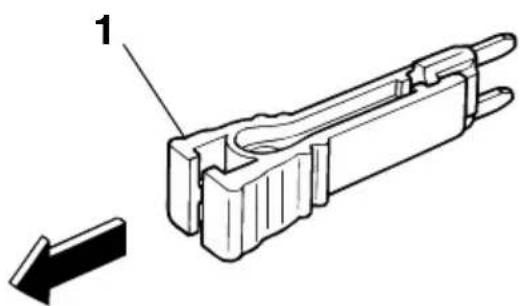

Cordon du coupe-circuit du moteur et agrafe.... 31

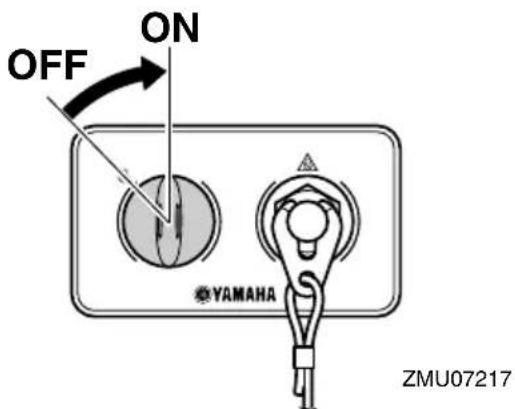

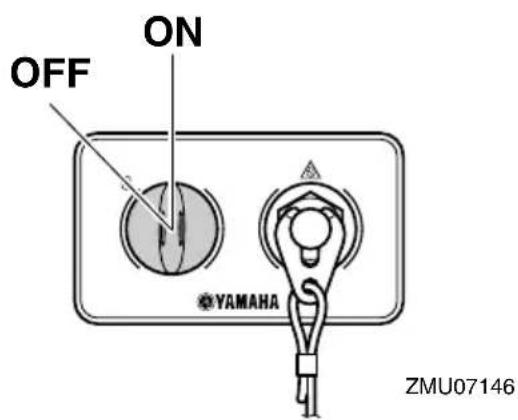

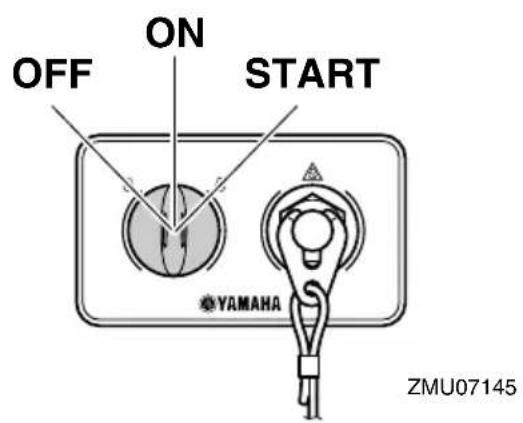

Interrupteur principal 32

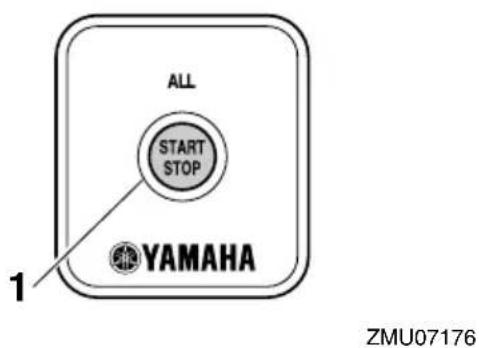

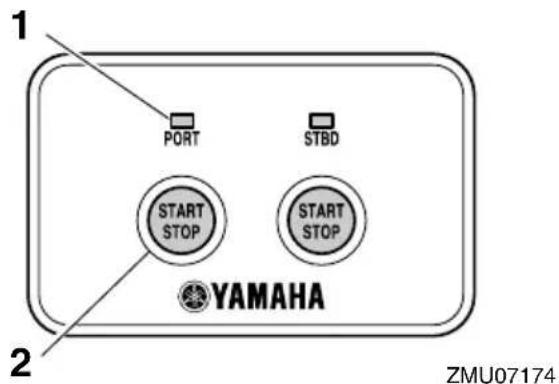

Platine de contrôle marche/arrêt ..... 33

Platine de contrôle marche/arrêt général.... 33

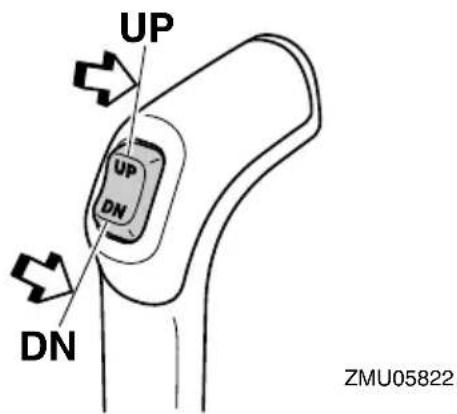

Interrupteur de trim sur la Digital electronic control.... 33

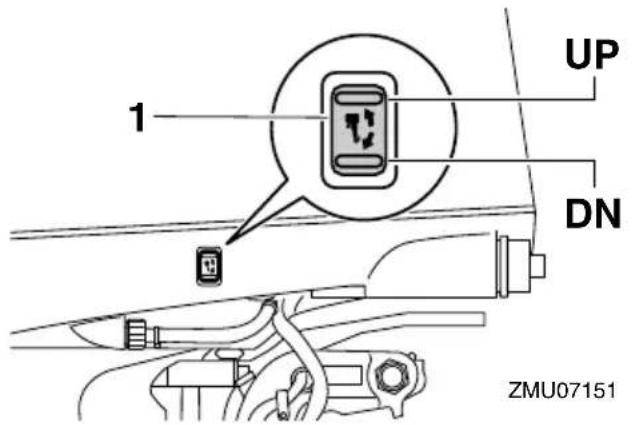

Interrupteur de trim sur le capot inférieur.... 34

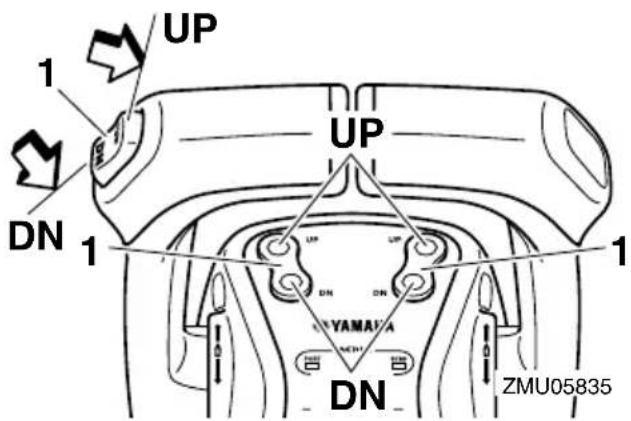

Interrupteurs de trim (type jumelés) 34

Dérive avec anode 35

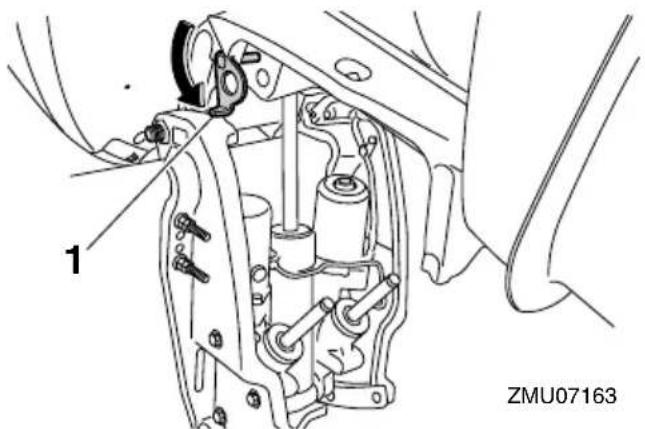

Levier support de relevage pour modèle à système de trim.... 35

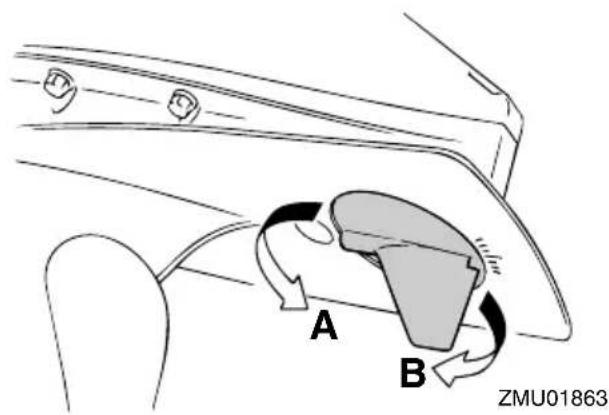

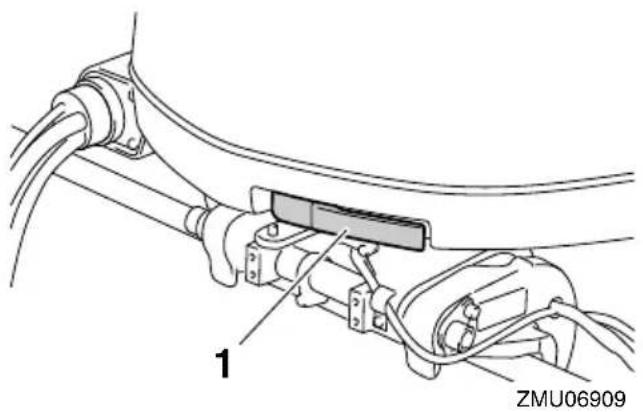

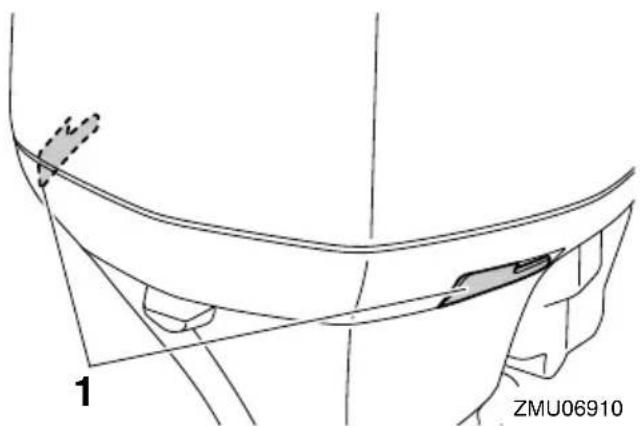

Levier de verrouillage du capot ..... 36

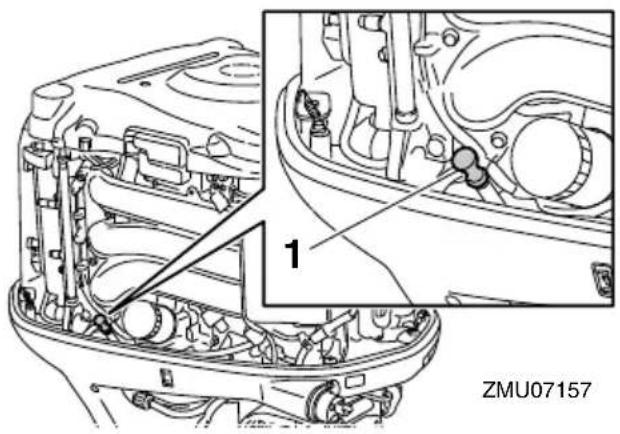

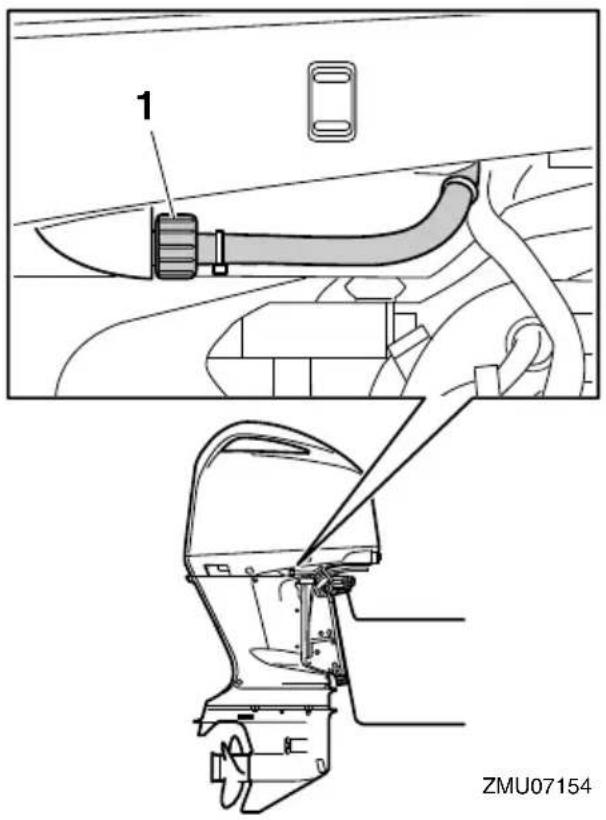

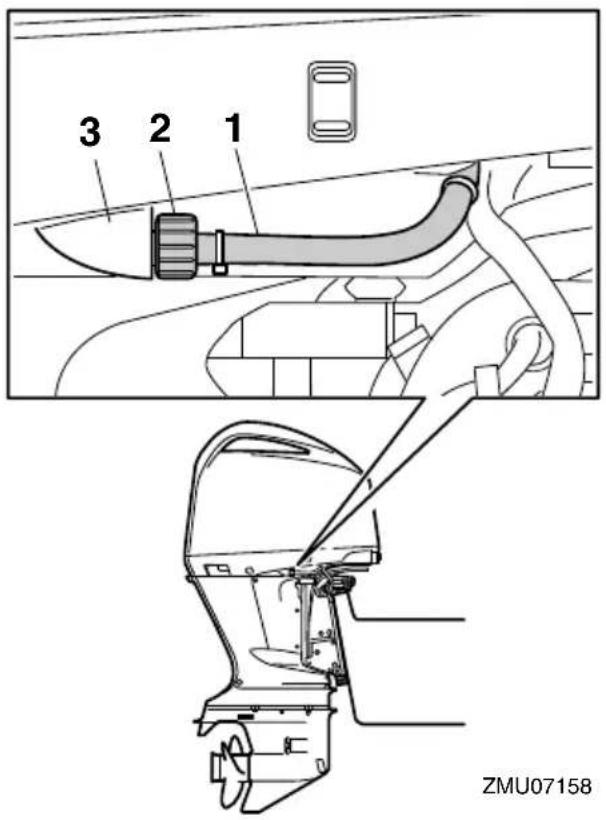

Dispositif de rinçage.... 36

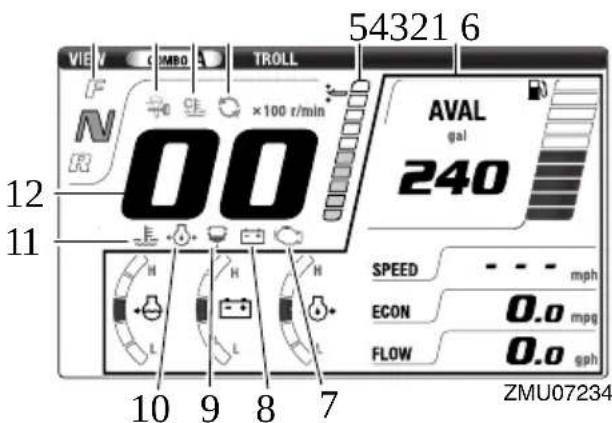

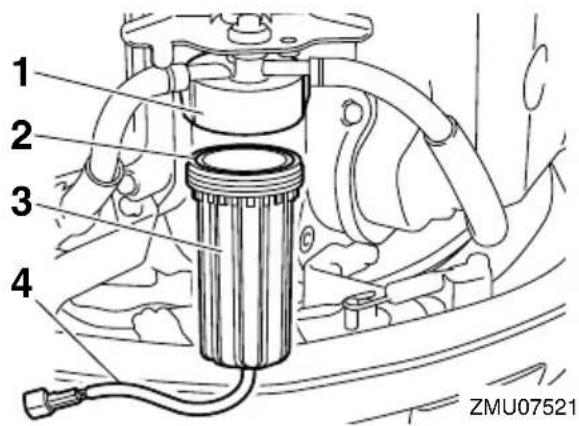

Filtre à carburant 37

Instruments et indicateurs ......38

6Y9 Multifunction Color Gauge ..... 38

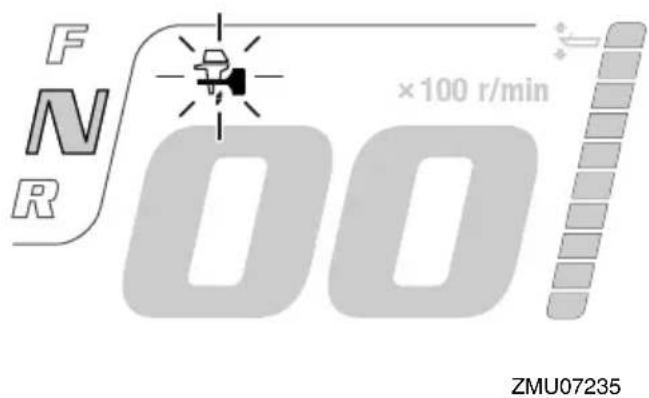

Indicateur YAMAHA SECURITY SYSTEM 38

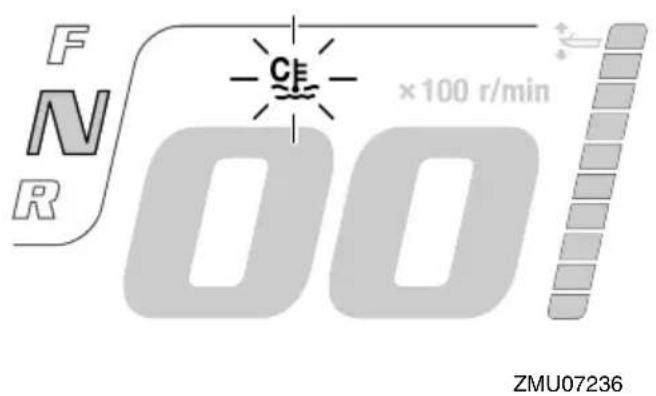

Indicateur de préchauffage du moteur.... 38

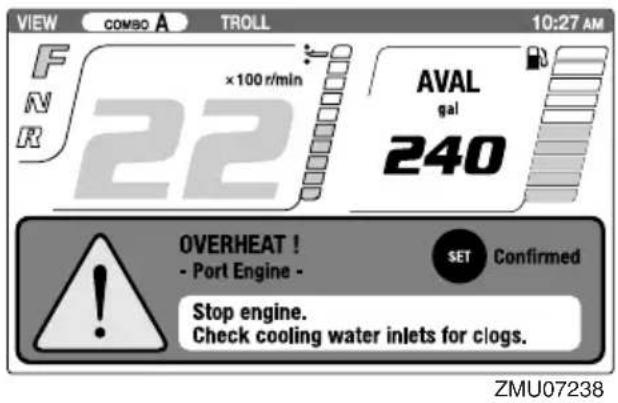

Indicateur de synchronisation du moteur.... 39

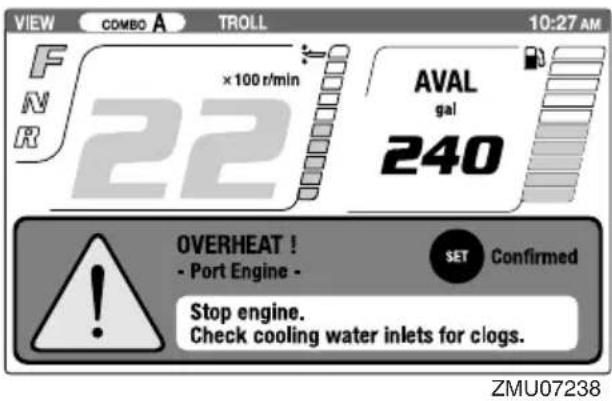

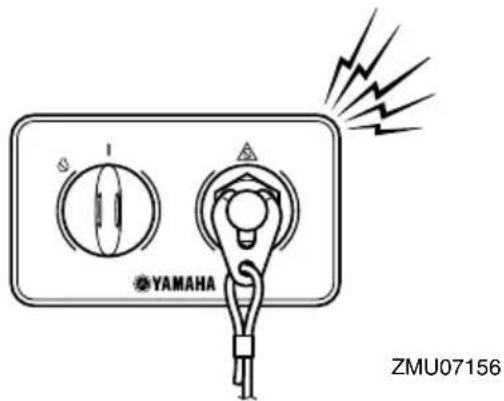

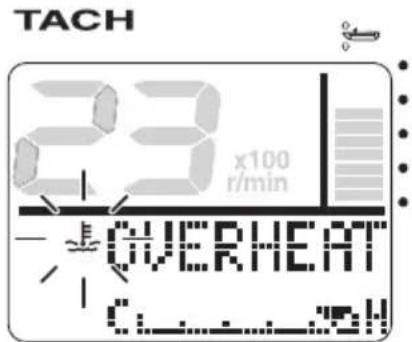

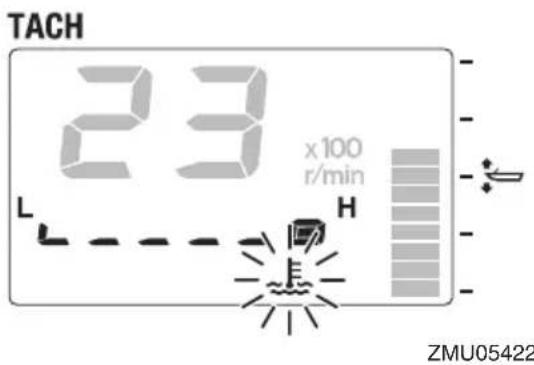

Alerte de surchauffe 39

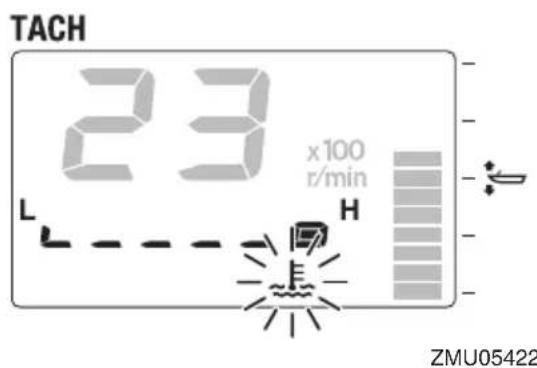

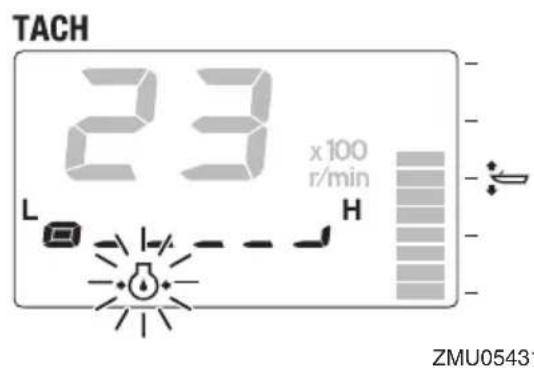

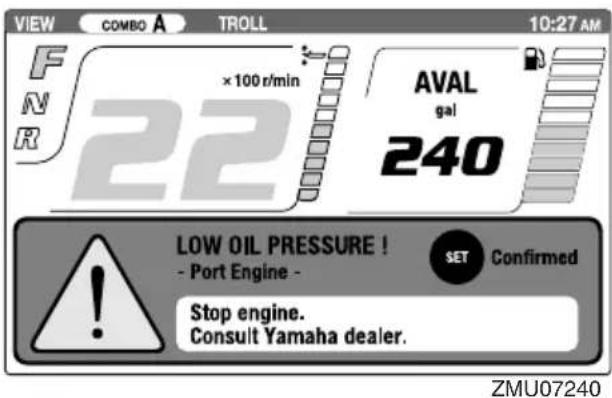

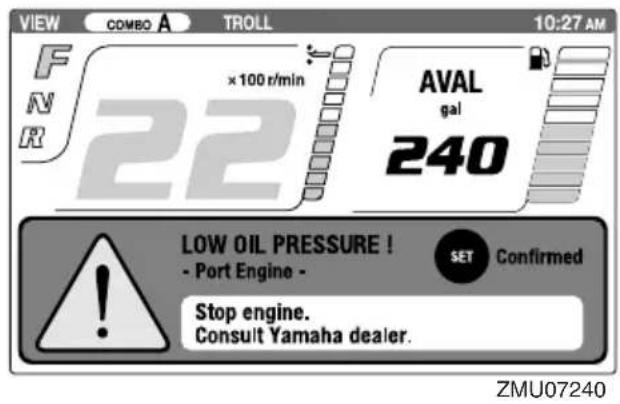

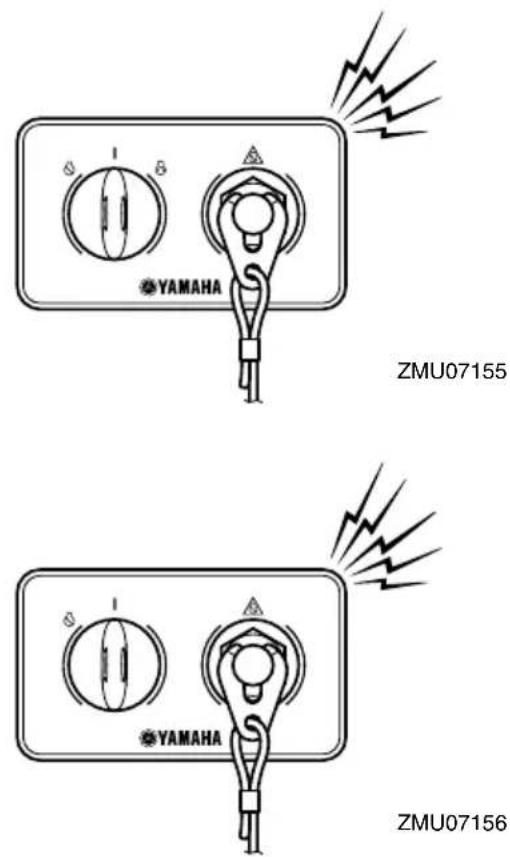

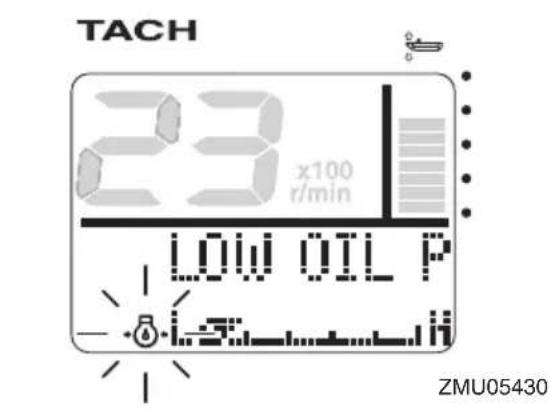

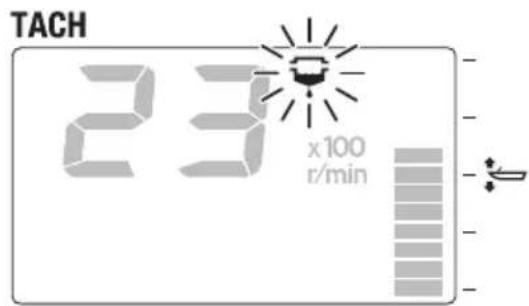

Alerte de faible pression d'huile ..... 39

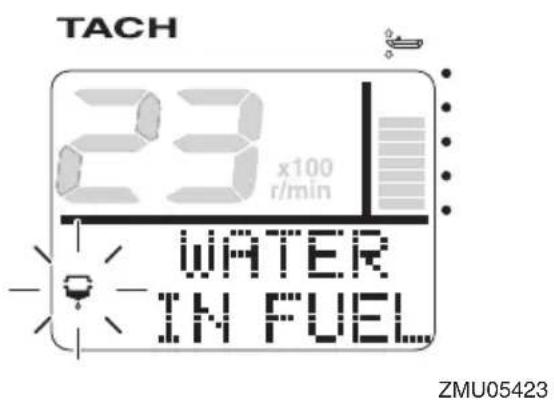

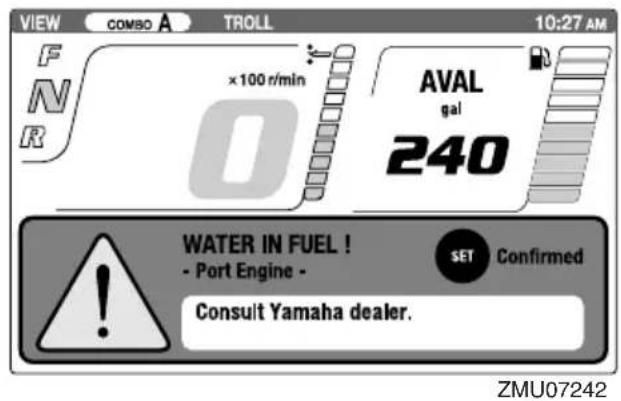

Alerte du séparateur d'eau.... 40

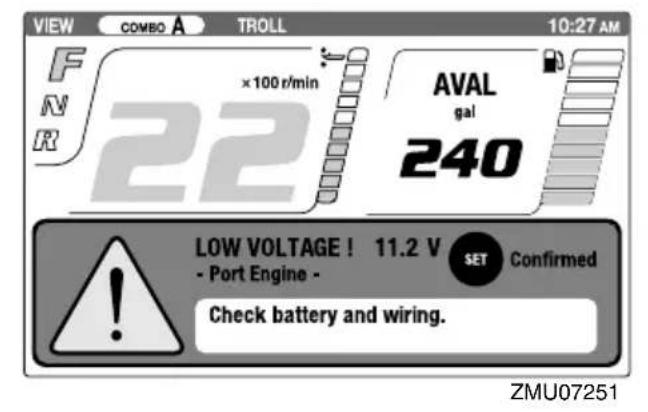

Alerte de faible tension de la batterie.... 40

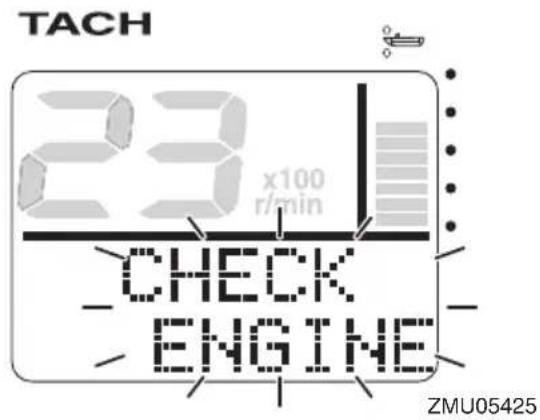

Alerte de défaillance du moteur...... 41

6Y8 Compteurs multifonction .....41

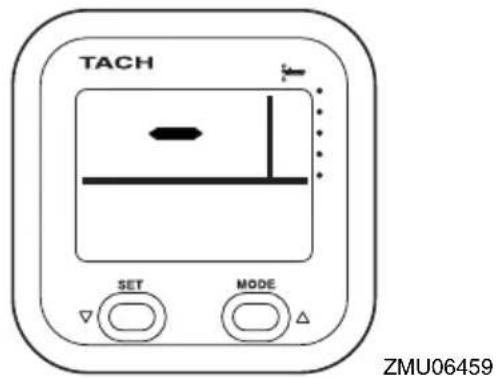

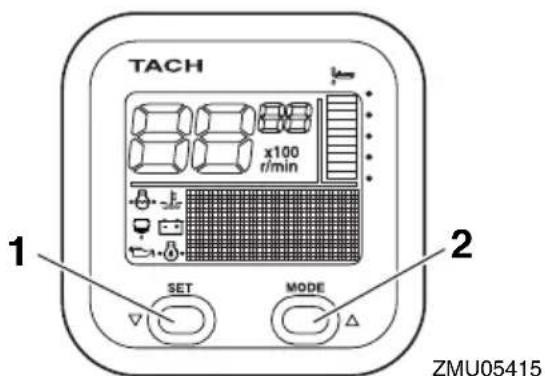

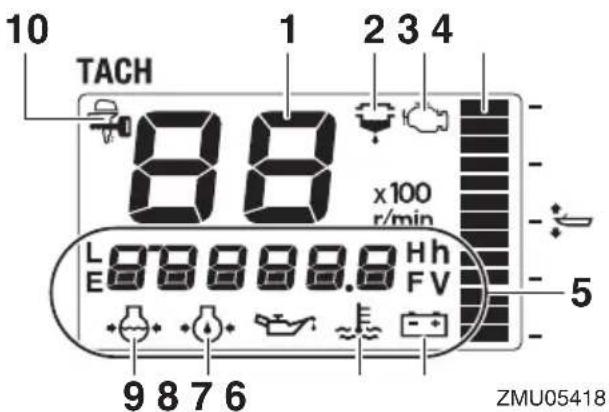

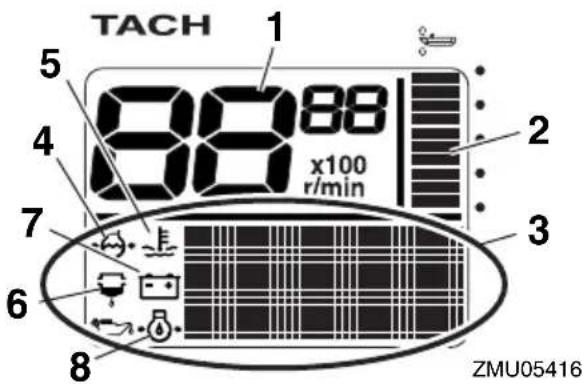

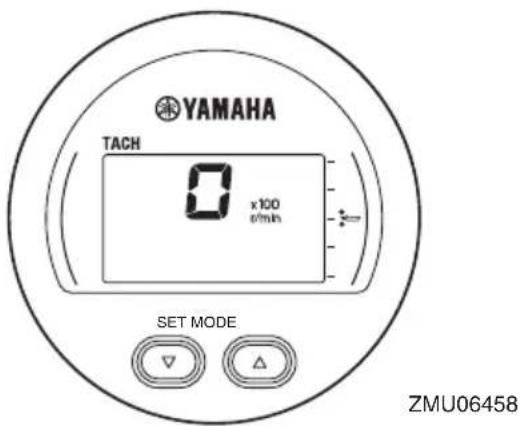

6Y8 Compte-tours multifonction.....42

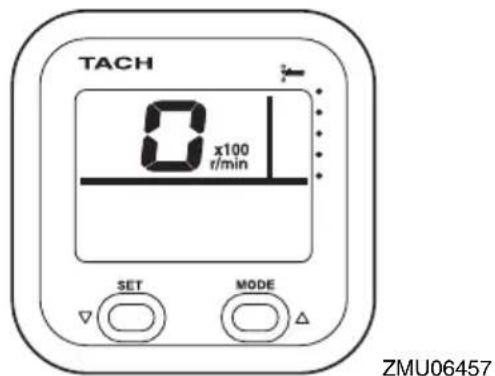

Informations sur le Yamaha Security System 43

Alerte de faible pression d'huile ..... 43

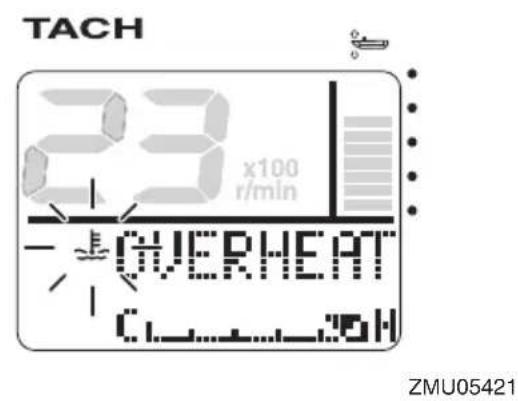

Alerte de surchauffe 44

Alerte du séparateur d'eau.... 44

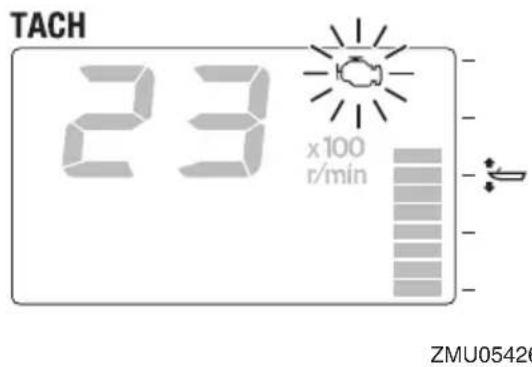

Alerte de défaillance du moteur...... 45

Alerte de faible tension de la batterie 45

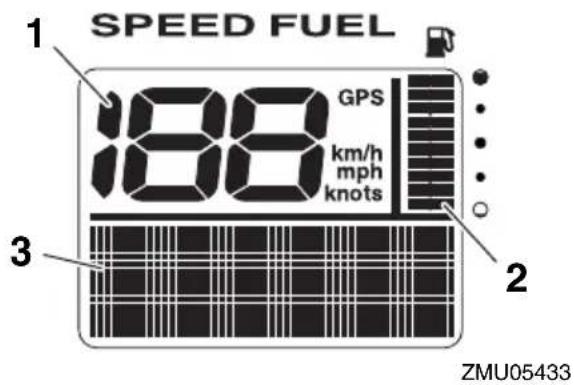

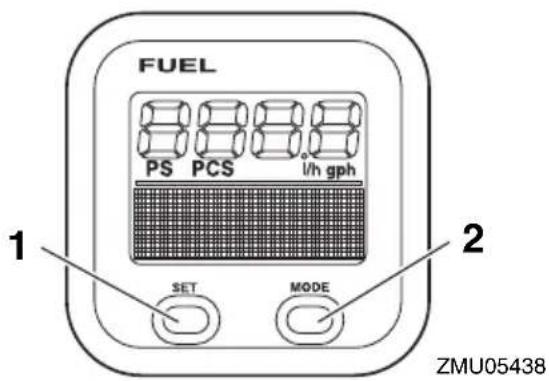

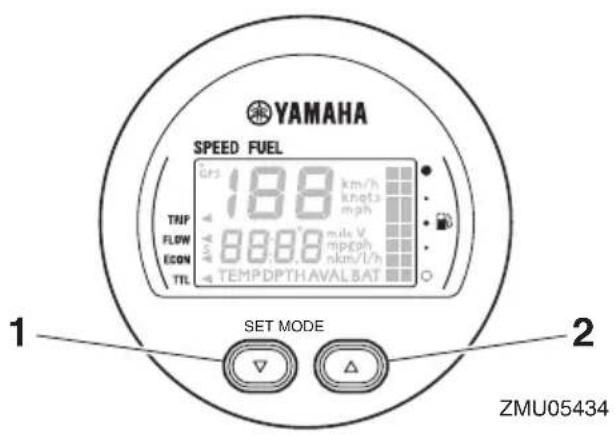

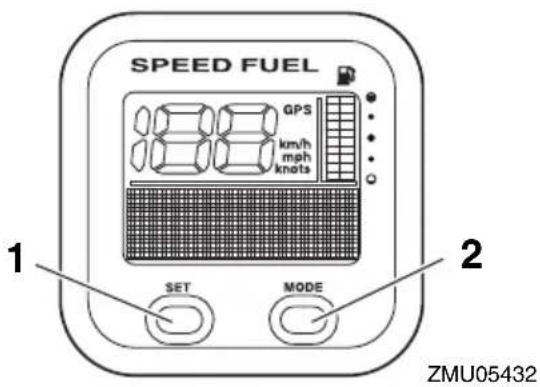

6Y8 Indicateurs de vitesse & carburant multifonction 46

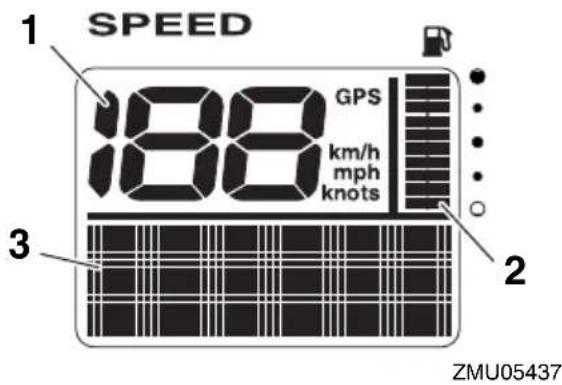

6Y8 Indicateurs de vitesse multifonction.... 47

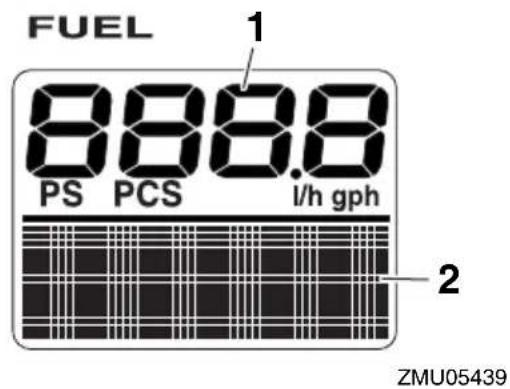

6Y8 Indicateurs de gestion du carburant multifonction .... 48

Compteurs optionnels...... 48

Système de commande du moteur.... 50

Système d'alerte 50

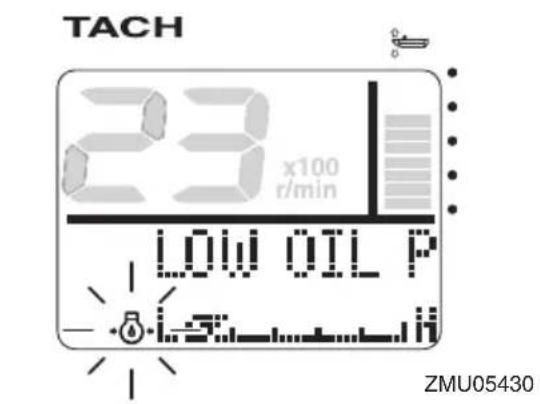

Alerte de faible pression d'huile ..... 52

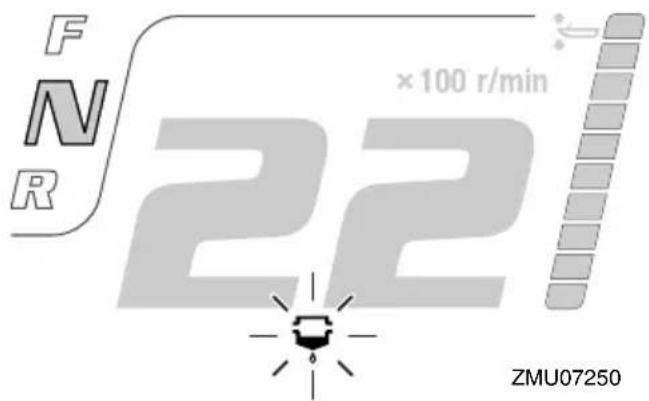

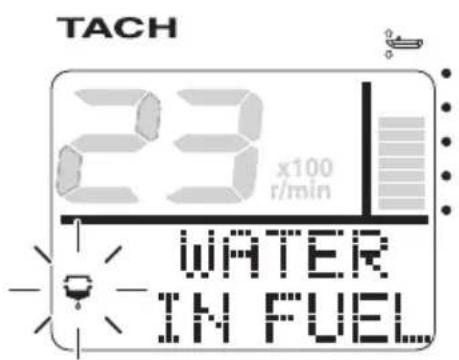

Alerte du séparateur d'eau ....52

Installation.... 54

Installation.... 54

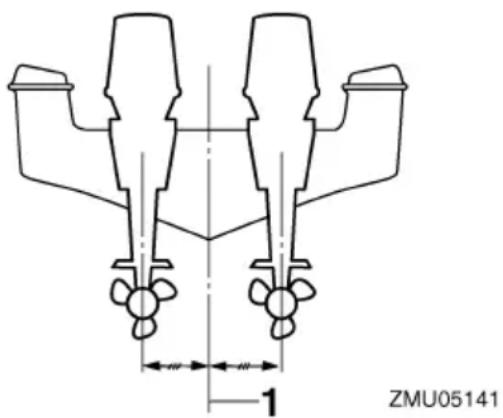

Montage du moteur hors-bord......54

Opération.... 56

Fonctionnement pour la première fois 56

Plein d'huile moteur....56

Rodage du moteur.... 56

Connaissez votre bateau.... 57

Contrôles avant le démarrage du moteur.... 57

Niveau de carburant ....57

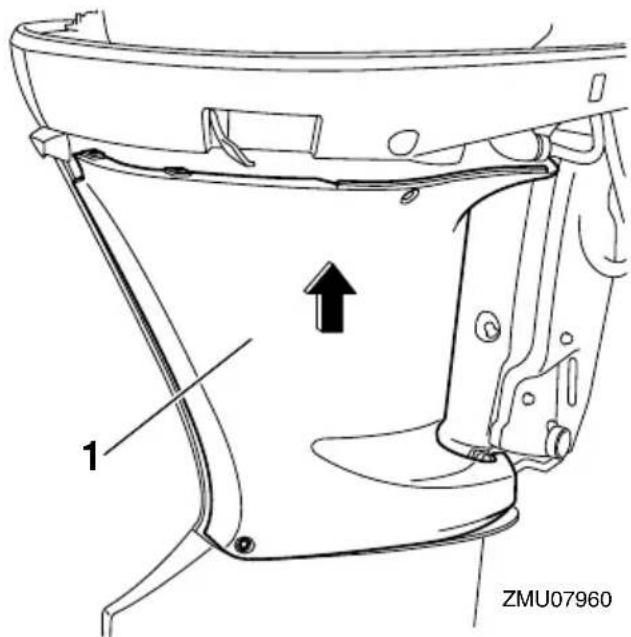

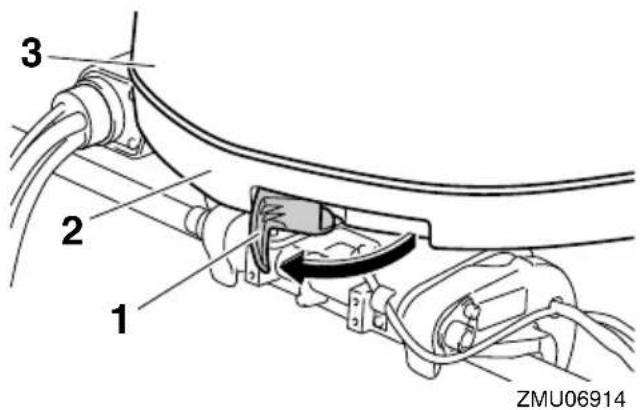

Dépose du capot supérieur .... 57

Système d'alimentation 57

Commandes 58

Cordon du coupe-circuit du moteur ...58

Huile moteur 59

Moteur hors-bord....59

Dispositif de rinçage 59

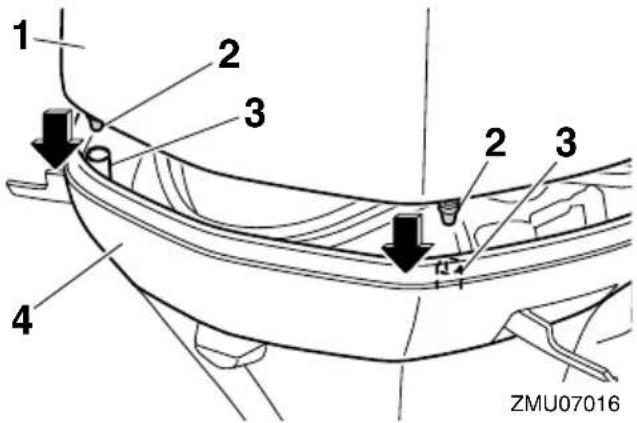

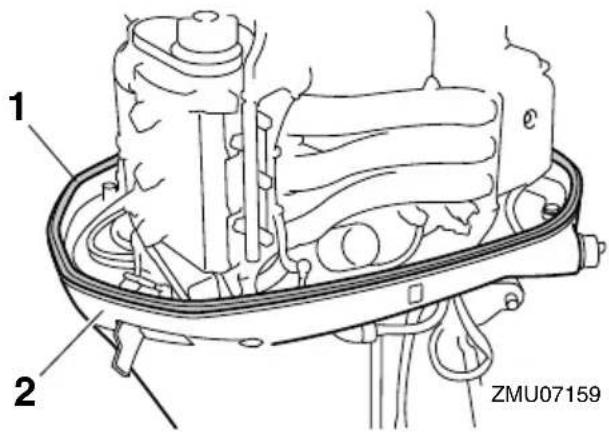

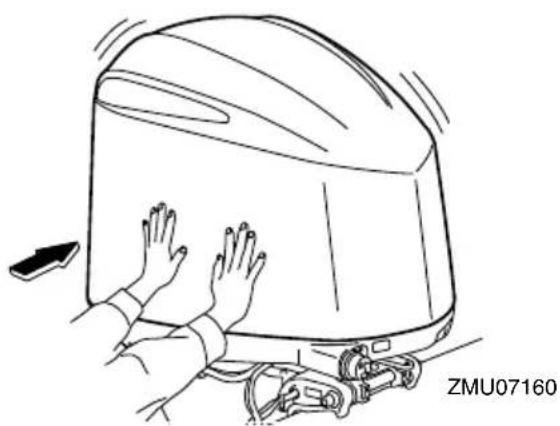

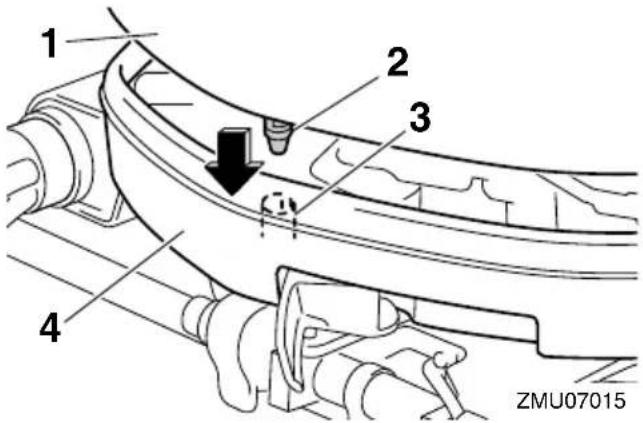

Installation du capot supérieur ..... 60

Contrôle du système de trim et du système de relevage....61

Batterie 62

Remplissage de carburant ..... 62

Utilisation du moteur ......63

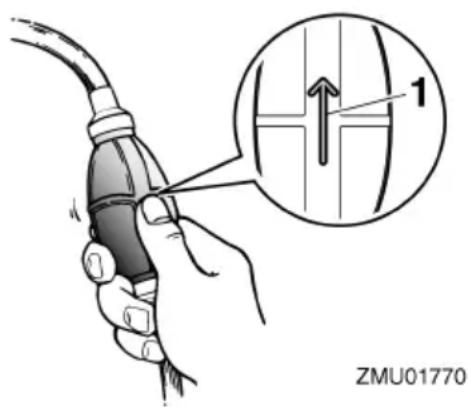

Branchement de l'alimentation...... 63

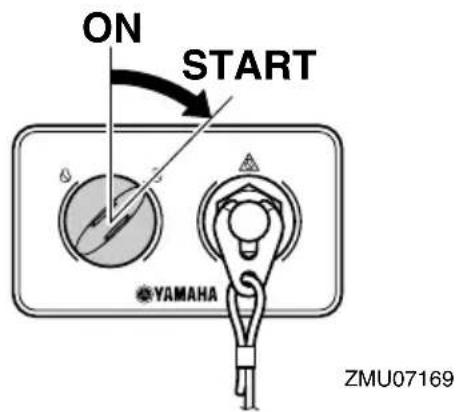

Démarrage du moteur 64

Contrôles après le démarrage du moteur....66

Eau de refroidissement 66

Mise à température du moteur .....66

Modèles à démarreur électrique...... 66

Contrôles après la mise à température du moteur....67

Changement de vitesses.... 67

Contacteurs d'arrêt.... 67

Changement de vitesses......67

Arrêt du bateau 68

Régime embrayé......68

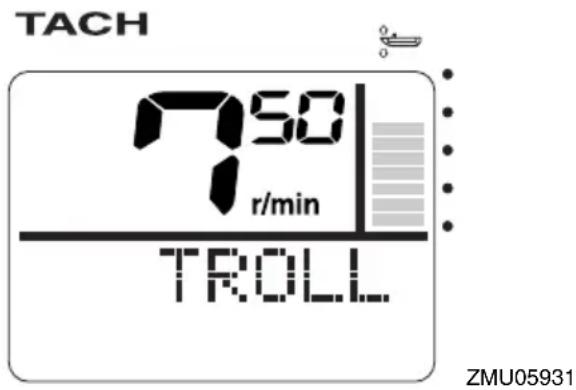

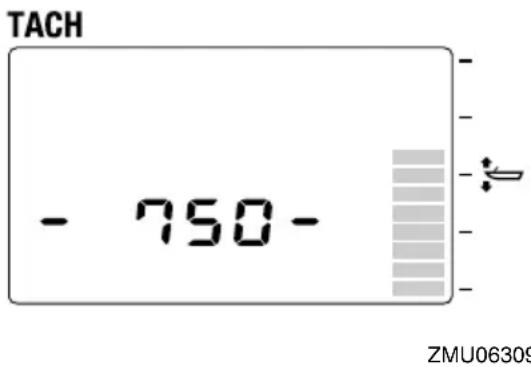

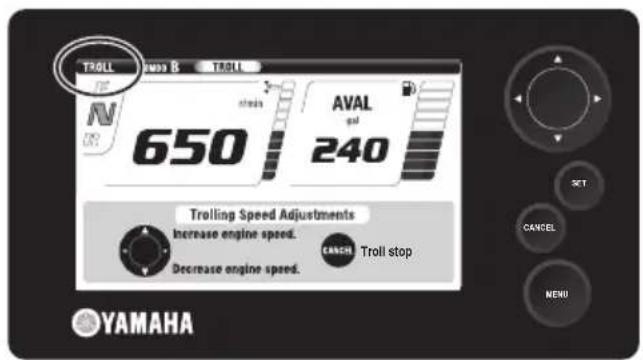

Réglage du régime embrayé...... 68

Arrêt du moteur ......69

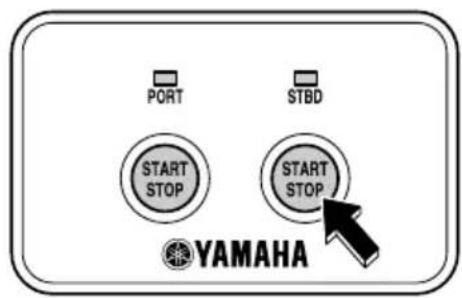

Procédure d'arrêt du moteur ...... 69

Réglage du trim du moteur hors-bord....70

Réglage de l'angle de trim (système de relevage assisté) ..... 70

Réglage du trim du bateau.... 71

Relevage et abaissement......72

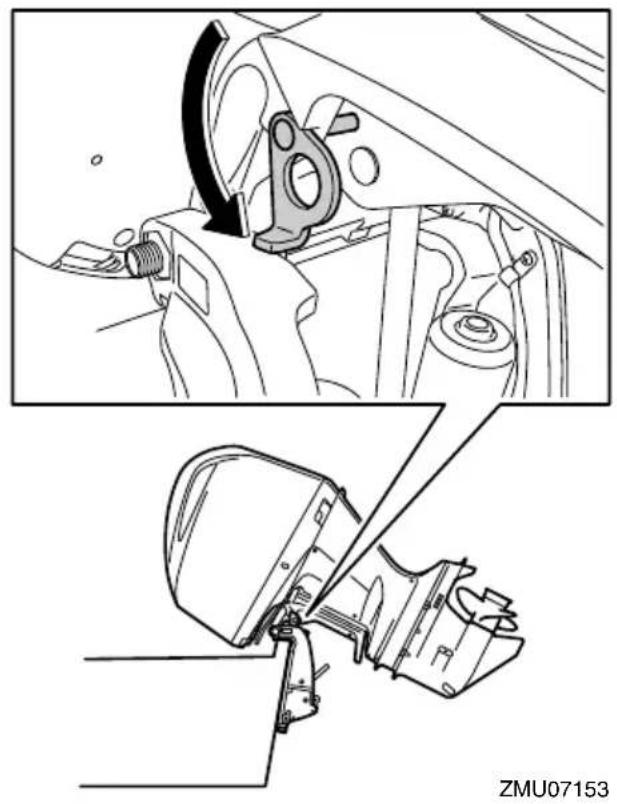

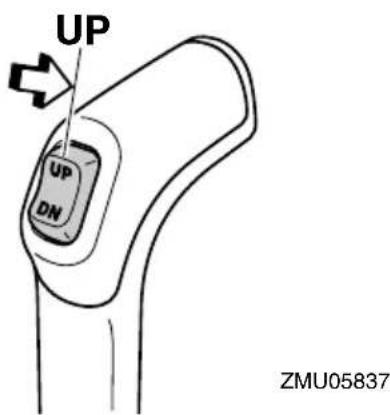

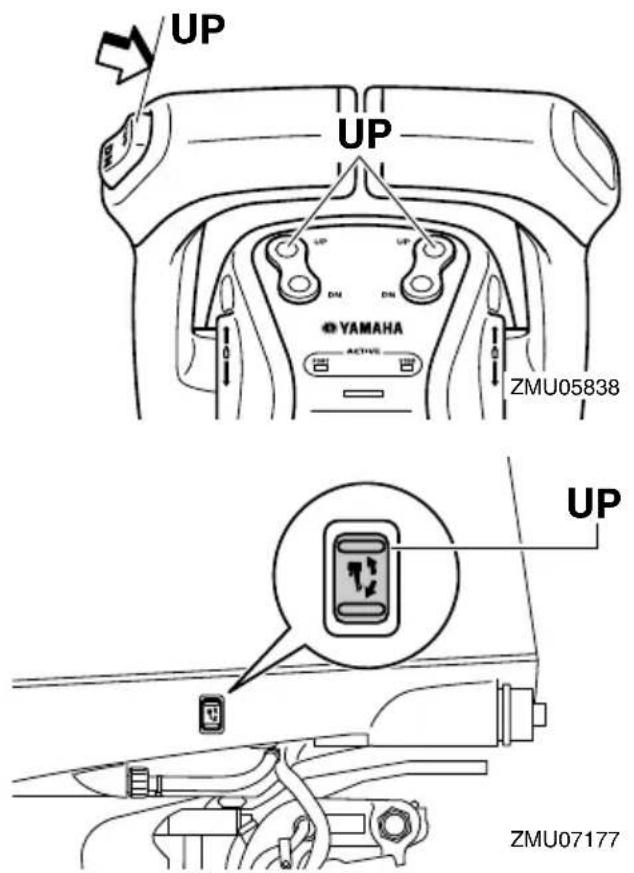

Procédure de relevage (modèles à système de trim) 72

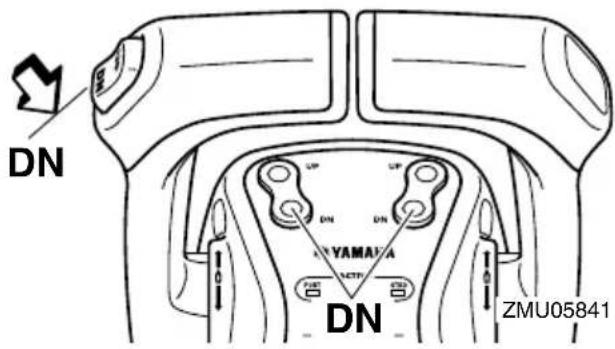

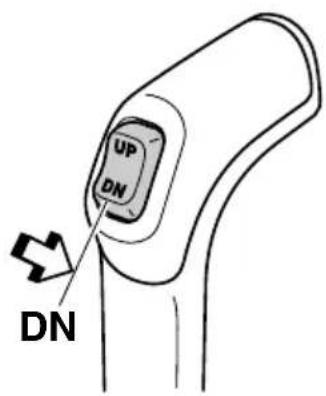

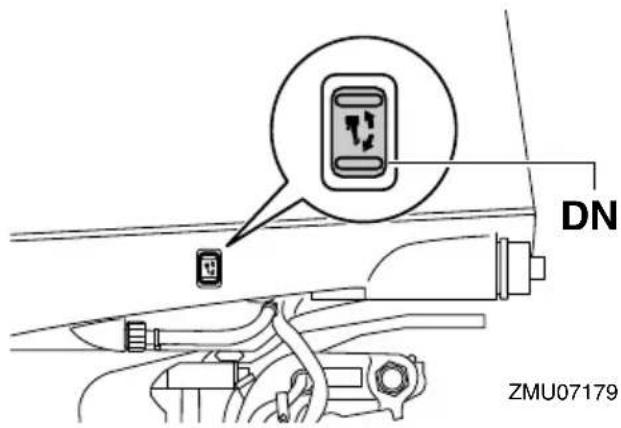

Procédure d'abaissement (modèles à système de trim)...... 73

Eaux peu profondes .....74

Navigation en eau peu profonde ..... 74

Navigation dans d'autres conditions.... 75

Entretien....77

Transport et remisage du moteur hors-bord....77

Remisage du moteur hors-bord...... 77

Procédure.... 78

Lubrification....78

Rinçage du passage d'eau de refroidissement .... 78

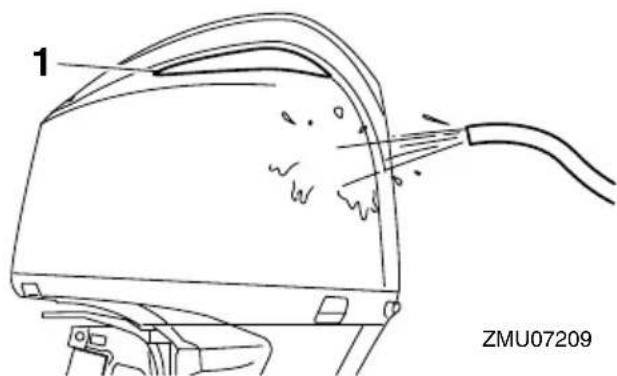

Contrôle des surfaces peintes du moteur hors-bord 79

Entretien périodique.... 79

Pièces de rechange.... 80

Conditions d'utilisation éprouvantes .... 80

Tableau de maintenance 1......81

Tableau de maintenance 2......84

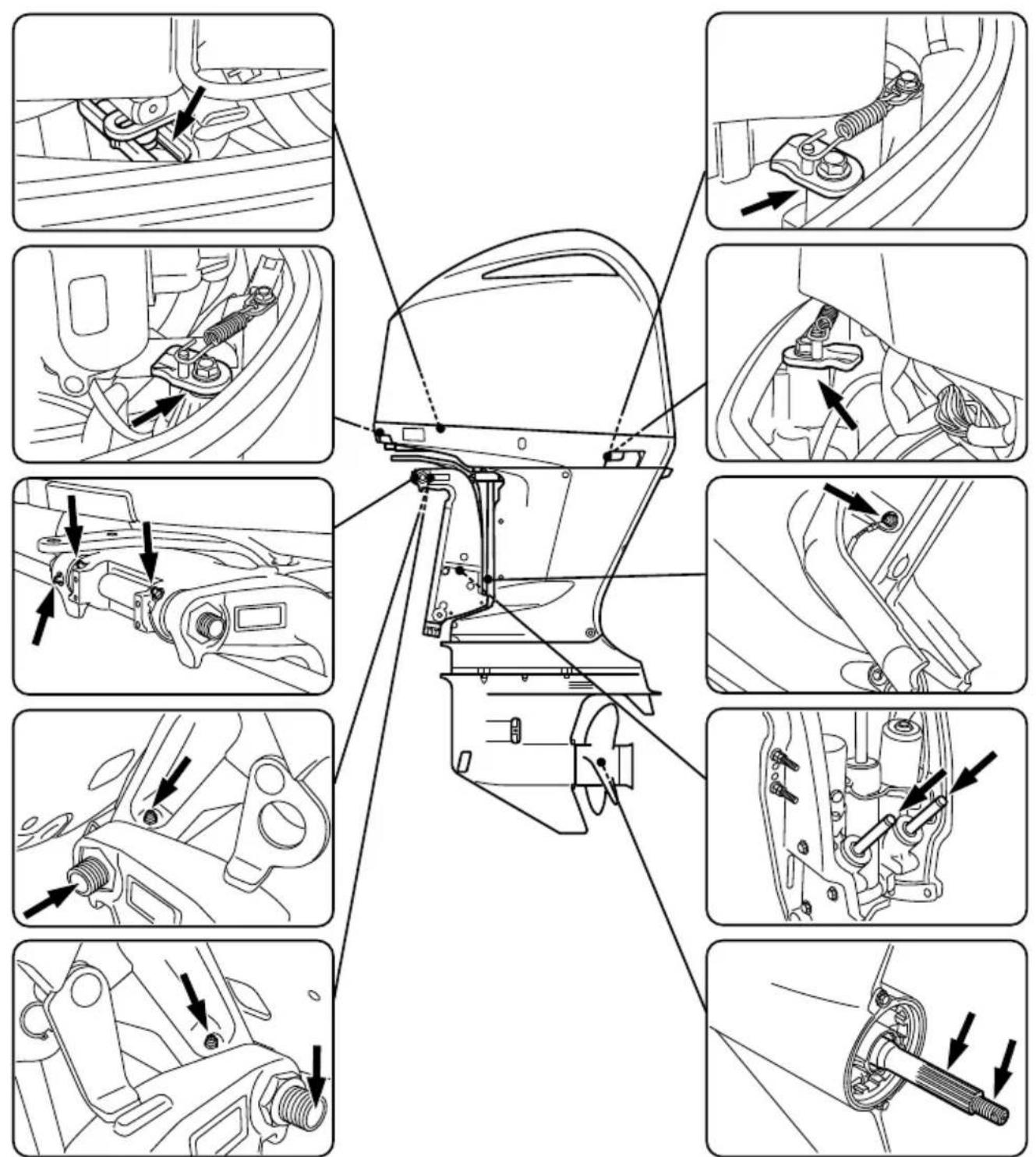

Graissage 85

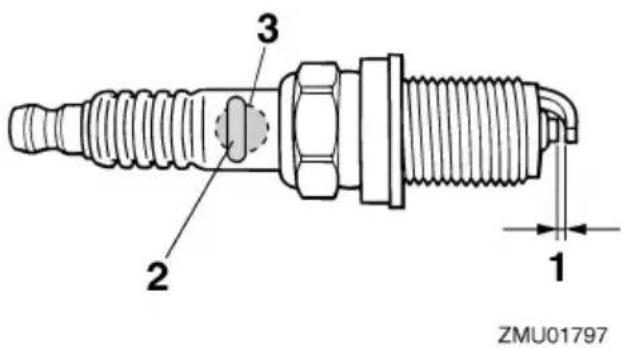

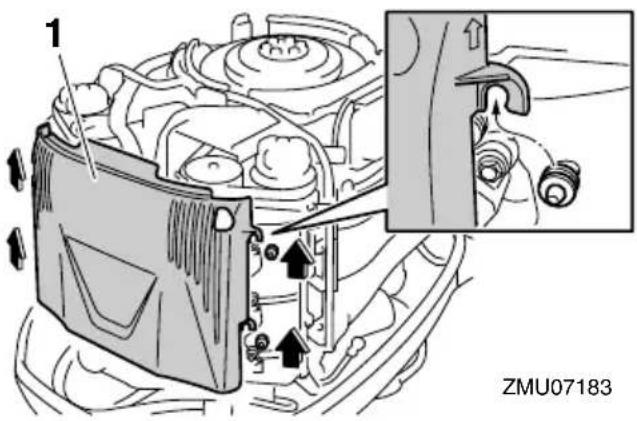

Inspection de la bougie 86

Contrôle du régime de ralenti du moteur....87

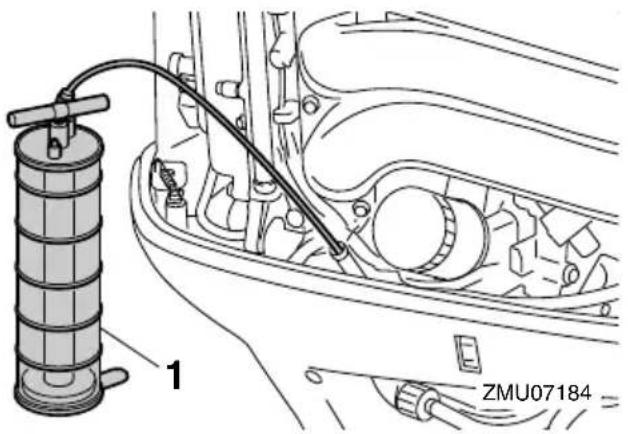

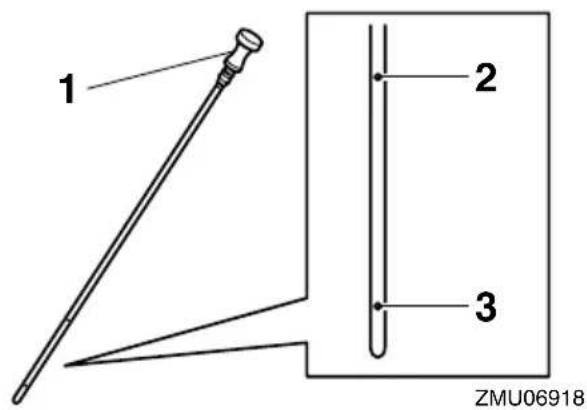

Renouvellement de l'huile moteur ..... 88

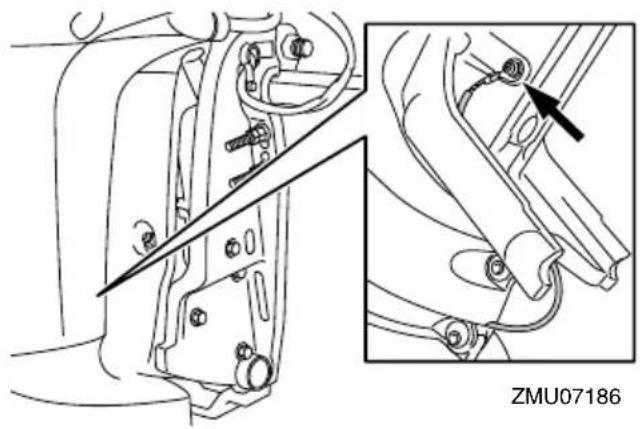

Vérification des fils et des connecteurs .... 94

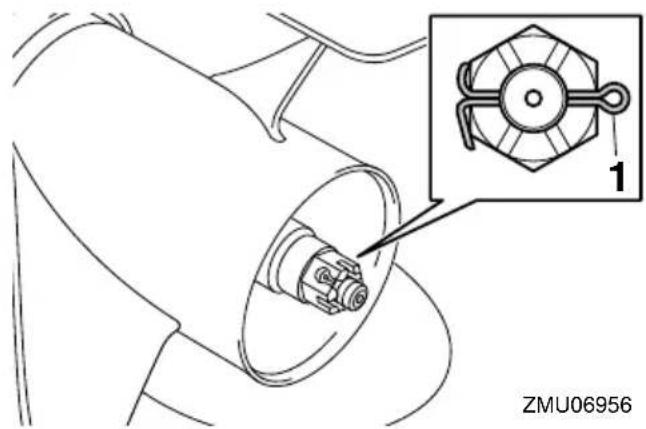

Inspection de l'hélice 94

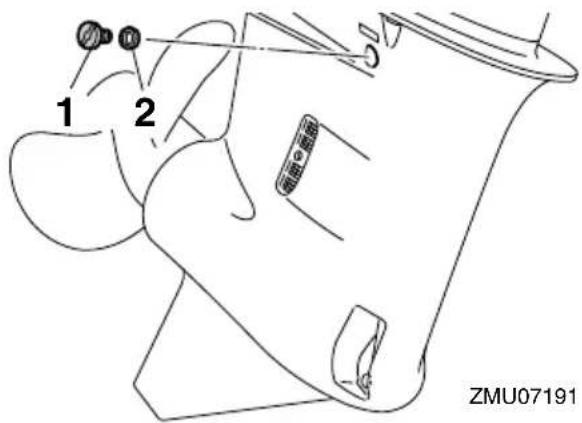

Dépose de l'hélice 95

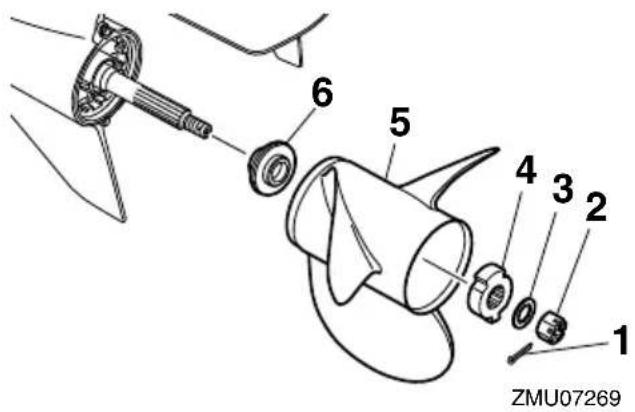

Installation de l'hélice 95

Renouvellement de l'huile pour engrenages .... 96

Inspection et remplacement de (des) l'anode(s) 98

Contrôle de la batterie (modèles à démarreur électrique).... 99

Connexion de la batterie .... 100

Déconnexion de la batterie.... 101

Remisage de la batterie .... 102

Dépannage.... 103

Recherche de panes.... 103

Action temporaire en cas d'urgence .... 107

Dommage dû à un impact ..... 107

Navigation sur un seul moteur (moteurs jumelés) 108

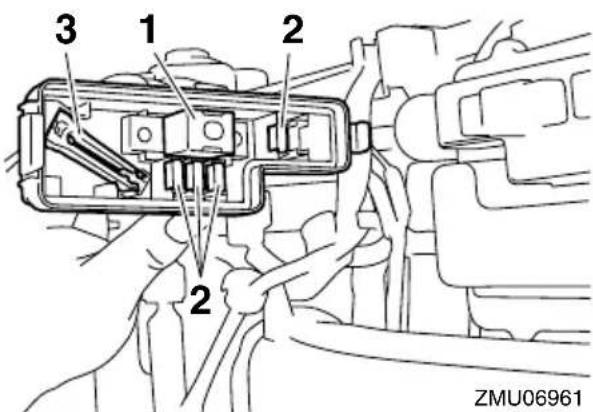

Remplacement du fusible...... 108

Le système de trim ne fonctionne pas .... 109

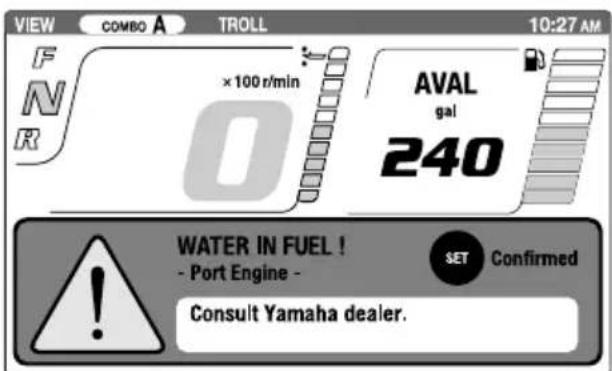

L'indicateur d'alerte du séparateur d'eau clignote en cours de navigation.... 109

Traitement d'un moteur submergé.... 111

INDEX.... 112

FMU33623

Sécurité du moteur hors-bord

Observez ces précautions en permanence.

FMU36502

Hélice

Les personnes qui entrent en contact avec l'hélice risquent de se blesser ou d'être tuées. L'hélice peut continuer à tourner même lorsque le moteur est au point mort, et les arêtes vives de l'hélice peuvent couper, même à l'arrêt.

• Arrêtez le moteur si une personne se trouve dans l'eau à proximité de vous.
• Maintenez les personnes hors de portée de l'hélice, même lorsque le moteur est coupé.

FMU40272

Pièces en rotation

Les mains, les pieds, les cheveux, les bijoux, les vêtements, les sangles de gilet de sauvetage, etc., risquent d'être happés par les pièces internes en rotation du moteur, ce qui peut provoquer de graves blessures, voire la mort.

Laissez le capot en place autant que possible. Ne retirez pas et ne replacez pas le capot supérieur pendant que le moteur tourne. Faites uniquement fonctionner le moteur avec le capot supérieur déposé conformément aux instructions spécifiques du manuel. Gardez les mains, les pieds, les cheveux, les bijoux, les vêtements, les sangles de gilet de sauvetage, etc., à l'écart des pièces en rotation exposées.

FMU33641

Pièces brûlantes

Pendant et après l'utilisation, les pièces du moteur sont suffisamment brûlantes que pour occasionner des blessures. Evitez de toucher des pièces qui se trouvent sous le capot supérieur tant que le moteur n'a pas refroidi.

FMU33651

Choc électrique

Ne touchez aucun composant électrique pendant le démarrage et le fonctionnement du moteur. Ils peuvent provoquer un choc électrique ou une électrocution.

FMU33661

Système de trim

Un membre risque de se coincer entre le moteur et le support de fixation lorsque le moteur est relevé et abaissé. Veillez à toujours vous tenir à l'écart de cette zone. Assurez-vous que personne ne se trouve dans cette zone avant d'actionner le mécanisme de trim.

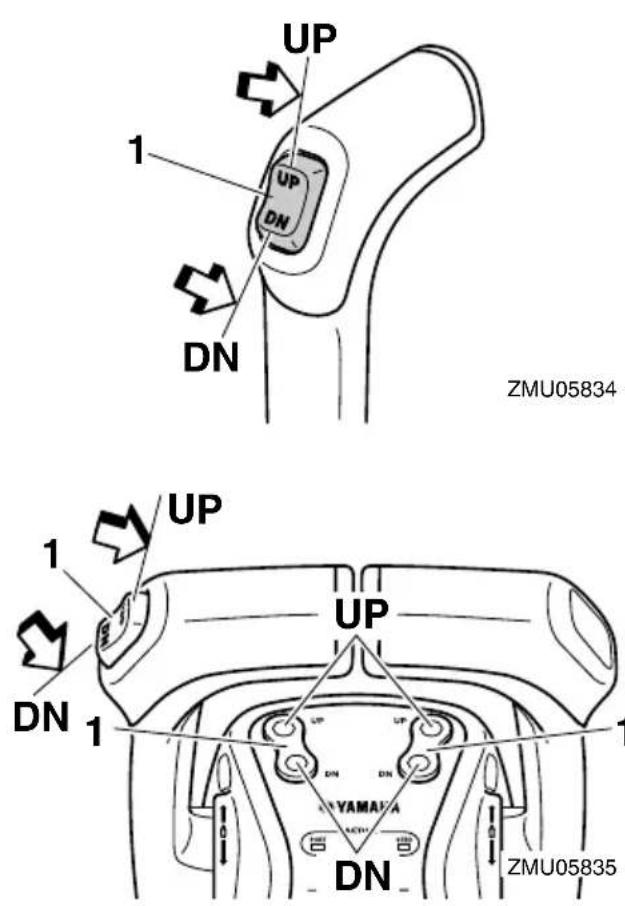

Les interrupteurs de trim fonctionnement même lorsque l'interrupteur principal est coupé. Veillez à ce que les personnes se tiennent à l'écart des interrupteurs lorsque vous travaillez sur le moteur.

Ne vous placez jamais sous l'embase lorsque le moteur hors-bord est relevé, même si le levier de support de relevage est verrouillé. De graves blessures peuvent résulter d'une chute accidentelle du moteur hors-bord.

FMU41252

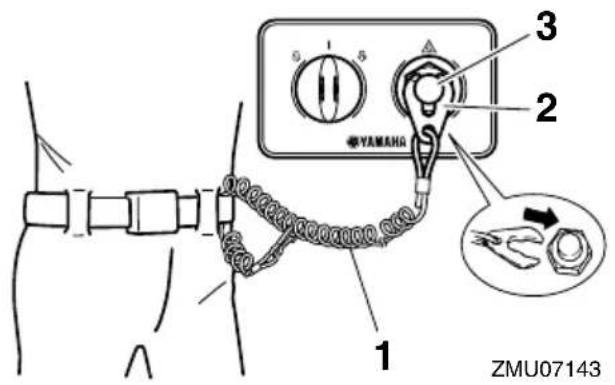

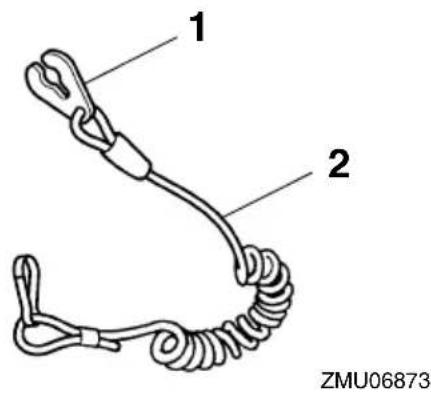

Cordon du coupe-circuit du moteur

Attachez le cordon du coupe-circuit du moteur de façon à ce que le moteur s'arrête si l'opérateur tombe par-dessus bord ou quitte la barre. Cela empêche le bateau de continuer sous l'impulsion du moteur et de laisser des personnes échouées ou de heurter des personnes ou des objets.

En cours d'utilisation, attachez toujours le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. Ne le retirez pas pour quitter la barre en cours de navigation. N'attachez pas le cordon du coupe-circuit du moteur à des vêtements qui risquent de se déchirer et ne

faites pas cheminer le cordon du coupe-circuit du moteur là où il risque de se coincer et l'empêcher ainsi de remplir sa fonction.

Ne faites pas cheminer le cordon du coupe-circuit du moteur là où il risque d'être tiré accidentellement. Si le cordon du coupe-circuit du moteur est tiré en cours de navigation, le moteur s'arrêtera et vous perdrez pratiquement le contrôle du bateau. Le bateau risque de ralentir brusquement et de projeter les personnes et les objets en avant.

FMU33811

Essence

L'essence et ses vapeurs sont hautement inflammables et explosives. Faites toujours le plein de carburant en appliquant la procédure décrite à la page 63 afin de réduire le risque d'incendie et d'explosion.

FMU33821

Exposition au carburant et coulures

Veillez à ne pas renverser d'essence. Si vous avez renversé de l'essence, essuyez-la immédiatement au moyen de chiffons secs. Eliminez correctement les chiffons.

Si vous renversez de l'essence sur vous, la-vez-vous immédiatement à l'eau et au savon. Changez de vêtements si vous renversez de l'essence dessus.

Si vous avalez de l'essence, si vous inhalez de grandes quantités de vapeur d'essence ou si vous recevez de l'essence dans les yeux, consultez immédiatement un médecin. Ne siphonnez jamais du carburant avec la bouche.

FMU33901

Monoxyde de carbone

Ce produit émet des gaz d'échappement qui contiennent du monoxyde de carbone, un gaz inodore et incolore qui peut causer des lésions cérébrales, voire la mort en cas d'inhalation. Les symptômes sont des nausées, des vertiges et la somnolence. Veillez à ce que le cockpit et la cabine soient bien aérés. Evitez d'obstruer les sorties d'échappement.

FMU33781

Modifications

Ne tentez pas de modifier ce moteur horsbord. Les modifications à votre moteur horsbord risque d'en altérer la sécurité et la fiabilité et de rendre votre bateau dangereux ou en contravention avec la loi.

FMU33741

Sécurité de la navigation

Cette section aborde quelques-unes des nombreuses précautions de sécurité importantes que vous devez observer lorsque vous naviguez.

FMU33711

Alcool et médicaments

Ne naviguez jamais après avoir consommé de l'alcool ou absorbé des médicaments. L'intoxication est l'un des facteurs les plus courants des accidents de la navigation.

FMU40281

Gilets de sauvetage

Emportez un gilet de sauvetage homologué pour chaque occupant. Yamaha recommande que vous portiez un gilet de sauvetage chaque fois que vous naviguez. Au minimum, les enfants et les personnes ne sachant pas nager devraient toujours porter un gilet de sauvetage, de même que tout le monde devrait porter un gilet de sauvetage lorsque les conditions de navigation sont potentiellement dangereuses.

FMU33732

Baigneurs

Observez toujours attentivement les personnes qui se trouvent dans l'eau, comme les baigneurs, les skieurs et les plongeurs, lorsque le moteur tourne. Si quelqu'un se trouve dans l'eau à proximité du bateau, passez au point mort et arrêtez le moteur.

Restez à l'écart des zones de baignade. Les

baigneurs sont difficiles à voir.

L'hélice peut continuer à tourner même lorsque le moteur est au point mort. Arrêtez le moteur si une personne se trouve dans l'eau à proximité de vous.

FMU33752

Passagers

Consultez les instructions fournies par le fabricant de votre bateau pour plus de détails sur l'emplacement approprié des passagers dans votre bateau et veillez à ce que tous les passagers soient positionnés correctement avant d'accélérer et lorsque vous naviguez au-delà du régime de ralenti. Les personnes qui se tiennent debout ou assises à un endroit inapproprié risquent d'être projetées par-dessus bord ou dans le bateau sous l'action des vagues, des sillages ou de changements brusques de vitesse ou de direction. Même lorsque les passagers sont positionnés correctement, prévenez-les si vous devez effectuer une manœuvre inhabituelle. Evitez toujours de faire sauter le bateau sur les vagues ou les sillages.

FMU33762

Surcharge

Ne surchargez pas le bateau. Consultez la plaquette de capacité du bateau ou le fabricant du bateau pour le poids et le nombre maximum de passagers. Veillez à ce que le poids soit correctement réparti conformément aux instructions du fabricant du bateau. Une surcharge ou une répartition incorrecte du poids peut compromettre la manœuvrabilité et provoquer un accident, le chavirage ou la submersion du bateau.

FMU33773

Evitez les collisions

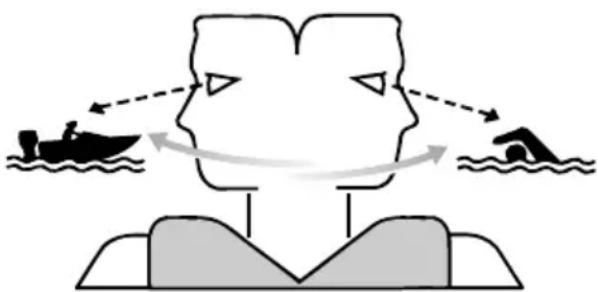

Vérifiez constamment la présence de personnes, d'objets et d'autres bateaux. Soyez vigilant aux conditions qui limitent votre visibilité ou entravent votre vision des autres.

Adoptez une navigation défensive à des vitesses sûres et observez une distance de sécurité par rapport aux personnes, aux objets et aux autres bateaux.

• Ne suivez pas directement d'autres bateaux ni des skieurs nautiques.
• Evitez les virages serrés et les autres manœuvres qui ne permettent pas aux autres de comprendre où vous allez.
• Evitez les zones comportant des objets submergés et les eaux peu profondes.
• Pilotez votre bateau en fonction de vos limites et évitez les manœuvres agressives afin de réduire les risques de perte de contrôle, d'éjection et de collision.
• Anticipez pour éviter les collisions. N'oubliez pas que les bateaux n'ont pas de freins et que l'arrêt du moteur ou la réduction des gaz peut entraîner une perte de manœuvrabilité. Si vous n'êtes pas certain que vous pourrez vous arrêter à temps avant un obstacle, donnez des gaz et virez dans une autre direction.

FMU33791

Météo

Informez-vous toujours des conditions météorologiques. Consultez les prévisions météorologiques avant de naviguer. Evitez de naviguer par mauvais temps.

FMU33881

Initiation du passager

Assurez-vous qu'au moins un autre passager est initié au pilotage du bateau en cas d'urgence.

FMU33891

Publications sur la sécurité de la navigation

Informez-vous sur les règles de sécurité de la navigation. Des publications et des informations complémentaires peuvent être obtenues auprès de multiples organisations de plaisance.

FMU33601

Lois et réglementations

Vous devez connaître et vous conformer aux lois et aux règlements de la navigation applicables dans les eaux où vous comptez naviguer. Différentes règles de navigation sont applicables suivant la région géographique, mais elles sont généralement toutes identiques au code de la route international.

FMU25172

Enregistrement des numéros d'identification

FMU25186

Numéro de série du moteur hors- bord

Le numéro de série du moteur hors-bord est estampillé sur l'étiquette apposée sur le côté bâbord du support de fixation.

Consignez le numéro de série de votre moteur hors-bord dans les espaces prévus pour faciliter la commande de pièces détachées auprès de votre concessionnaire Yamaha ou à titre de référence pour le cas où votre moteur hors-bord serait volé.

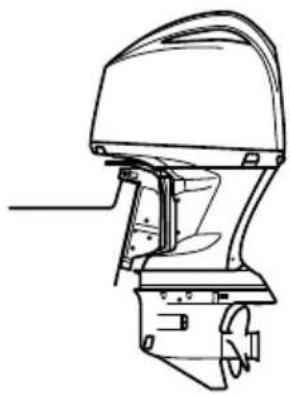

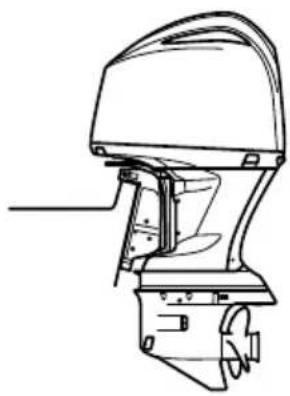

1. Emplacement du numéro de série du moteur hors-bord

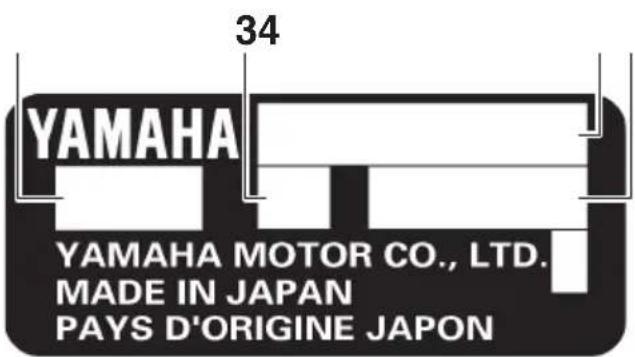

YAMAHA 34 YAMAHA MOTOR CO., LTD. MADE IN JAPAN PAYS D'ORIGINE JAPON

ZMU01692

1. Numéro de série

2. Désignation du modèle

3. Hauteur du tableau AR du moteur

4. Code de modèle approuvé

FMU34944

Numéro de série de la digital electronic control

Le numéro de série de la digital electronic control est estampillé sur l'étiquette apposée sur le boîtier de la digital electronic control.

Enregistrez votre numéro de série de la digital electronic control dans les espaces prévus pour vous aider à connecter pour la première fois la digital electronic control au moteur hors-bord.

REMARQUE:

Consultez votre revendeur Yamaha si vous avez des questions concernant le numéro de série de la digital electronic control.

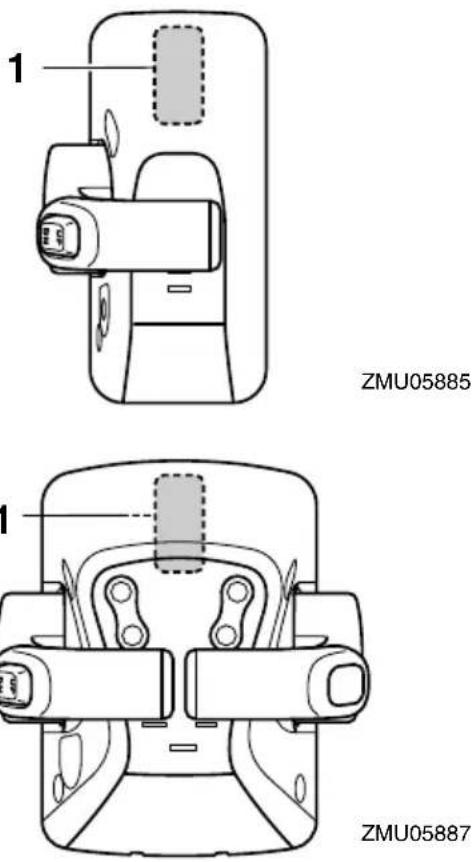

1 ZMU05885 1 ZMU05887

1. Emplacement du numéro de série de la Digi-tal electronic control

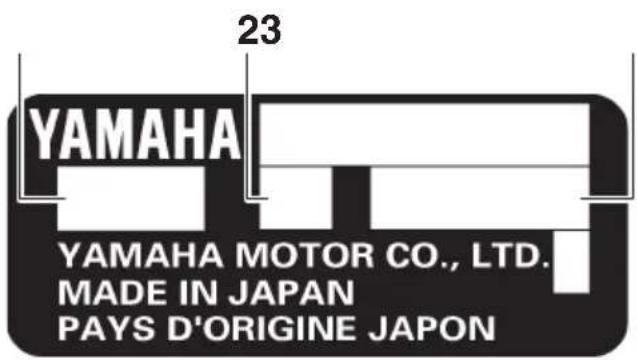

23 YAMAHA YAMAHA MOTOR CO., LTD. MADE IN JAPAN PAYS D'ORIGINE JAPON

ZMU05917

1. Numéro de série
2. Type
3. Code de modèle approuvé

FMU41571

Numéro de clé

Le numéro d'identification de la clé est estampillé sur la clé de réserve comme indiqué dans l'illustration. Conserver la clé de réserve à un endroit sûr et consignez ce numéro dans l'espace prévu à cet effet à titre de référence pour le cas où vous souhaiteriez une nouvelle clé.

ZMU01693

YAMAHA 123 ZMU07133

1. Numéro de clé

FMU37292

Déclaration CE de conformité (DoC)

Ce moteur hors-bord satisfait à certaines parties de la directive du Parlement européen sur les machines.

Chaque moteur hors-bord conforme accompagné de la DoC CE. La DoC CE contient les informations suivantes;

• Nom du fabricant du moteur
• Nom du modèle
• Code de produit du modèle (code de modèle agréé)
• Code des directives auxquelles il est satisfait

FMU25207

Etiquette CE

Les moteurs hors-bord identifiés par ce marquage "CE" sont conformes aux directives 2006/42/CE, 94/25/CE - 2003/44/CE et 2004/108/CE.

1 ZMU08044

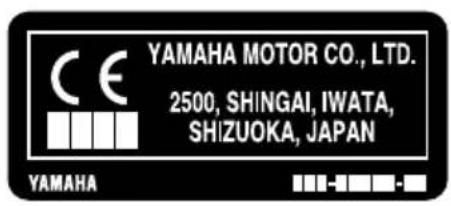

1. Emplacement du marquage CE

CE YAMAHA MOTOR CO., LTD. 2500, SHINGAI, IWATA, SHIZUOKA, JAPAN YAMAHA

ZMU06040

Marque de conformité et étiquette de date de fabrication

Les moteurs identifiés au moyen de cette éti- quette satisfont aux réglementations de chaque pays.

Cette étiquette est apposée sur le support de fixation ou sur le support pivotant.

ZMU08212

1. Emplacement de la marque de conformité et de l'étiquette de date de fabrication

Marque de conformité réglementaire (RCM)

Les moteurs identifiés au moyen de cette marque satisfont à certaines parties de l'Australian Radio Communications Act.

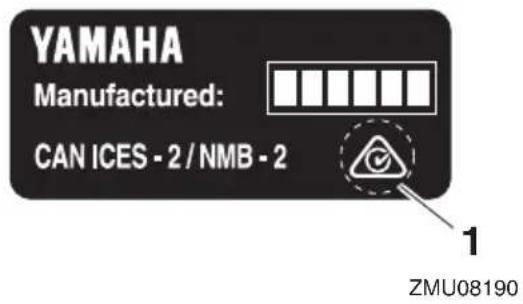

1. Marque de conformité réglementaire (RCM)

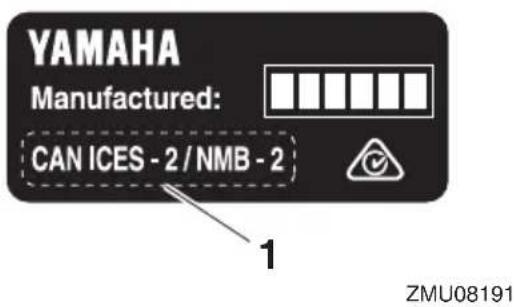

Etiquette de conformité ICES-002

Les moteurs identifiés au moyen de cette marque satisfont à toutes les exigences des Canadian Interference Causing Equipment Regulations.

1. Etiquette de conformité ICES-002

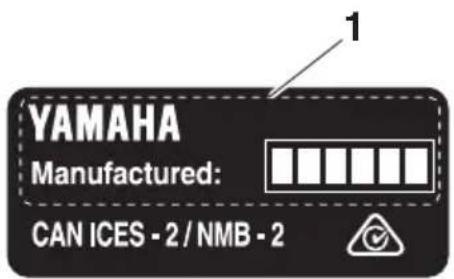

Date de fabrication

La date de fabrication est estampillée sur l'étiquette pour les moteurs qui satisfont aux réglementations de l'U.S. Environmental Protection Agency (EPA). Les modèles fabriqués exclusivement pour les pays océaniens peuvent ne pas avoir de date de fabrication sur l'étiquette.

Lisez les manuels et les étiquettes

Avant d'utiliser ou de travailler sur ce moteur hors-bord :

• Lisez ce manuel.
- Lisez les manuels fournis avec le bateau.
- Lisez toutes les étiquettes apposées sur le moteur hors-bord et le bateau.

Si vous désirez des informations complémentaires, consultez votre revendeur Yamaha.

FMU33834

Etiquettes d'avertissement

Si ces étiquettes sont endommagées ou manquantes, contactez votre revendeur Yamaha pour obtenir des étiquettes de remplacement.

1 2 3 ZMU07261

1

WARNING - Keep hands, hair, and clothing away from rotating parts while the engine is running. - Do not touch or remove electrical parts when starting or during operation. YAMAHA 6AH-81994-40 AVERTISSEMENT Garder les mains, les cheveux et les vêtements à l'écart des pièces en rotation lorsque le moteur tourne. - Ne touchez et ne retirez aucune pièce électrique lors du démarrage ou de l'utilisation. YAMAHA 6AH-81994-50

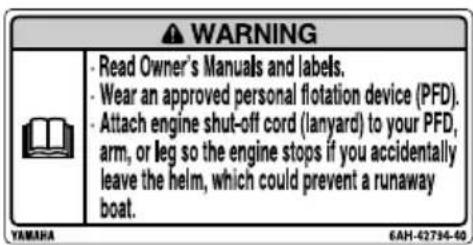

2

AVERTISSEMENT • Lire le Manuel de l'Utilisateur et les étiquettes. • Porlez un gilet de sauvetage homologué. • Attachez le cordon d'arrêt du moteur (coupe-circuit) à votre gilet de sauvetage, à votre bras ou à votre jambe pour que le moteur s'arrête si vous quittiez accidentellement la barre. Cela permet d'éviter que le bateau ne poursuive sa route sans contrôle.

FMU34652

Contenu des étiquettes

Les étiquettes d'avertissement ci-dessus ont la signification suivante.

1

FWM01682

AVERTISSEMENT

• Garder les mains, les cheveux et les vêtements à l'écart des pièces en rotation lorsque le moteur tourne.
• Ne touchez et ne retirez aucune pièce électrique lors du démarrage ou de l'utilisation.

2

FWM01672

AVERTISSEMENT

• Lire le Manuel de l'Utilisateur et les éti- quettes.
• Portez un gilet de sauvetage homolo-

ZMU06191

gué.

- Attachez le cordon d'arrêt du moteur (coupe-circuit) à votre gilet de sauvetage, à votre bras ou à votre jambe pour que le moteur s'arrête si vous quittez accidentellement la barre. Cela permet d'éviter que le bateau ne poursuive sa route sans contrôle.

FMU33851

Autres étiquettes

3

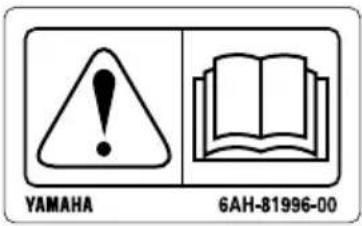

YAMAHA 6AH-81996-00

ZMU05710

FMU35133

Symboles

Les symboles ci-dessous ont la signification suivante.

Lisez le manuel de l'utilisateur

Danger causé par la rotation continue

Spécifications et exigences

FMU40501

Spécifications

REMARQUE:

“(SUS)” indique que la spécification s'applique au moteur hors-bord lorsqu'il est équipé d'une hélice en acier inoxydable.

FMU2821V

Dimensions et poids:

Longueur hors tout: 958 mm (37.7 in)

Largeur hors tout: 634 mm (25.0 in)

Hauteur X hors tout: 1890 mm (74.4 in)

Hauteur hors tout U: F225FET 2017 mm (79.4 in)

Hauteur X du tableau AR du moteur: 643 mm (25.3 in)

Hauteur du tableau AR du moteur U: F225FET 770 mm (30.3 in)

Poids à vide (SUS) X: 260 kg (573 lb)

Poids à vide (SUS) U: F225FET 268 kg (591 lb)

Plage de fonctionnement à plein régime: 5000–6000 tr/min

Puissance nominale: F225FET 165.5 kW (225 CV)

Régime de ralenti (au point mort): 650–750 tr/min

Bloc de propulsion et d'alimentation:

Type: 4 temps DACT V6 24 soupapes

Cylindrée: 4169 cm ^3 (254.4 c.i.)

Alésage x course: 96.0 × 96.0 mm (3.78 × 3.78 in)

Système d'allumage: TCI

Bougie (NGK): LFR6A-11

Ecartement des bougies: 1.0–1.1 mm (0.039–0.043 in)

Système de direction: Commande à distance

Starter: Électrique

Système de carburation de démarrage: Injection électronique de carburant

Jeu de soupape IN (moteur froid): 0.17–0.24 mm (0.0067–0.0094 in)

Jeu de soupape EX (moteur froid): 0.31–0.38 mm (0.0122–0.0150 in)

Puissance nominale de la batterie

(CCA/EN): 640–1080 A

Spécifications de la batterie (20HR/IEC): 80 Ah

Puissance maximale du générateur: 70 A

Embase:

Positions du changement de vitesses: Marche avant-point mort-marche arrière

Rapport d'engrenage: 1.75 (21/12)

Système de correction de trim et relevage: Assiette et relevage assistés

Marque de l'hélice:

F225FET M/T

F250DET M/T

F250DET1 M/T

F300BET M/T

F300BET1 M/T

FL225FET ML/TL

FL250DET ML/TL

FL250DET1 ML/TL

FL300BET ML/TL

FL300BET1 ML/TL

Carburant et huile:

Carburant recommandé: F225FET Essence normale sans plomb F250DET Essence normale sans plomb F250DET1 Essence normale sans plomb

F300BET Supercarburant sans plomb

F300BET1 supercarburant sans plomb

FL225FET Essence normale sans plomb

FL250DET Essence normale sans plomb

FL250DET1 Essence normale sans plomb

FL300BET Supercarburant sans plomb

FL300BET1 supercarburant sans plomb

Indice d'octane recherche min. (RON):

F225FET 90

F250DET 90

F250DET1 90

F300BET 94

F300BET1 94

FL225FET 90

FL250DET 90

FL250DET1 90

FL300BET 94

FL300BET1 94

Huile moteur recommandée:

Huile pour moteur hors-bord 4 temps YAMALUBE 4

Qualité d'huile moteur recommandée 1: SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Quantité d'huile moteur (sans remplacement du filtre à huile):

6.0 L (6.34 US qt, 5.28 Imp.qt)

Quantité d'huile moteur (avec remplacement du filtre à huile):

6.3 L (6.66 US qt, 5.54 Imp.qt)

Système de lubrification:

Carter humide

Huile pour engrenages recommandée:

Huile de transmission hypoïde

Qualité d'huile pour engrenages recommandée:

SAE 80W API GL-5 / SAE 90 API GL-5

Quantité d'huile pour engrenages:

1.040 L (1.099 US qt, 0.915 Imp.qt)

Couple de serrage:

Bougie:

28 Nm (2.86 kgf-m, 20.7 ft-lb)

Ecrou d'hélice:

54 Nm (5.51 kgf-m, 39.8 ft-lb)

Boulon de vidange d'huile moteur:

27 Nm (2.75 kgf-m, 19.9 ft-lb)

Filtre à huile moteur:

18 Nm (1.84 kgf-m, 13.3 ft-lb)

Niveau de bruit et de vibrations:

Niveau de pression acoustique opérateur

(ICOMIA 39/94):

79.6 dB(A)

FMU33555

Conditions d'installation

FMU40481

Puissance nominale du bateau

FWM01561

AVERTISSEMENT

La surmotorisation d'un bateau peut entraîner une grave instabilité.

Avant d'installer le moteur hors-bord, vérifiez si la puissance du moteur hors-bord n'excède pas la puissance nominale maximale mentionnée sur la plaque d'homologation du bateau. Si le bateau ne porte pas de plaque d'homologation, consultez le fabricant du bateau.

FMU40491

Montage du moteur hors-bord

FWM02501

AVERTISSEMENT

- Un montage incorrect du moteur hors-bord peut entraîner des conditions dangereuses comme une mauvaise

manceuvrabilité, une perte de contrôle ou un risque d'incendie.

- Comme le moteur hors-bord est très lourd, un équipement et une formation spéciaux sont nécessaires pour le monter en toute sécurité.

Votre revendeur ou toute autre personne expérimentée dans le montage doit monter le moteur hors-bord en utilisant l'équipement adéquat et en appliquant les instructions de montage complètes. Pour plus d'informations, voir page 54.

FMU38582

Yamaha Security System (si équipé)

FCM02461

ATTENTION

Le Yamaha Security System est vendu en conformité avec les lois et réglementations applicables en matière de transmission des ondes radio. Par conséquent, si ce produit est utilisé à l'extérieur du pays dans lequel il a été vendu, il peut en résulter une infraction aux lois et réglementations en matière de transmission des ondes radio du pays où il est employé. Pour plus de détails, consultez votre revendeur Yamaha.

Ce moteur hors-bord est équipé du Yamaha Security System pour le protéger contre le vol, et qui se compose du récepteur et du transmetteur de commande à distance. Le moteur ne peut démarrer si le système de sécurité est en mode verrouillé, et ne peut démarrer qu'en mode déverrouillé. Consultez votre distributeur Yamaha pour l'installation du récepteur.

YAMAHA Customer Outboard Protection Security System

ZMU07305

FMU34954

Exigences relatives à la Digital Electronic Control

L'unité Digital Electronic Control est équipée d'un (de) dispositif(s) de sécurité de démarrage embrayé. Ce dispositif empêche le moteur de démarrer s'il n'est pas au point mort.

FWM01581

AVERTISSEMENT

• Si le moteur démarre en prise, le bateau risque de bouger de façon brusque et imprévue, risquant ainsi de provoquer une collision ou de faire passer les passagers par-dessus bord.
• Si le moteur démarre en prise, c'est que la sécurité de démarrage embrayé ne fonctionne pas correctement et vous devez cesser toute utilisation du moteur hors-bord. Contactez votre revendeur Yamaha.

Cette unité Digital Electronic Control est uniquement disponible pour le moteur horsbord que vous avez acheté.

Avant d'utiliser l'unité Digital Electronic Control, réglez-la pour utiliser uniquement votre moteur hors-bord. Sinon, il ne sera pas possible d'utiliser le moteur hors-bord.

Procédez au réglage du moteur hors-bord et de l'unité Digital Electronic Control dans les cas suivants.

• Si un moteur hors-bord usagé est installé
• Si l'unité Digital Electronic Control est remplacée
• Si l'ECM (module de commande électronique) du moteur hors-bord utilisé est remplacé
• Si l'ECM (module de commande électronique) de l'unité Digital Electronic Control est remplacé

Pour le réglage, consultez votre revendeur Yamaha.

FMU25695

Exigences pour la batterie

FMU25723

Spécifications de la batterie

Puissance nominale de la batterie (CCA/EN):

640-1080 A

Spécifications de la batterie

(20HR/IEC):

80 Ah

Le moteur ne démarrera pas si la tension de la batterie est trop faible.

FMU36291

Montage de la batterie

Montez solidement le support de la batterie à un endroit sec, bien aéré et exempt de vibrations sur le bateau. AVERTISSEMENT! Ne placez pas d'objets inflammables ni d'objets en vrac ou métalliques dans le même compartiment que la batterie. Un incendie, une explosion ou des étincelles pourraient en résulter. [FWM01821]

FMU36301

Plusieurs batteries

Pour connecter plusieurs batteries, comme pour une configuration à plusieurs moteurs ou une batterie pour accessoires, consultez votre revendeur sur la sélection et le câblage correct de la batterie.

FMU41603

Sélection de l'hélice

Après avoir sélectionné un moteur hors-bord, la sélection de l'hélice adéquate est l'une des décisions d'achat les plus importantes qu'un plaisancier puisse faire. Le type, la taille et le modèle de votre hélice produisent un impact direct sur l'accélération, la vitesse de pointe, les économies de carburant et même la durée de vie du moteur. Yamaha conçoit et fabrique des hélices pour tous les moteurs hors-bord Yamaha et chaque type d'application.

Votre revendeur Yamaha peut vous aider à sélectionner l'hélice adéquate en fonction de vos besoins de navigation. Sélectionnez une hélice qui permet au moteur d'atteindre la plage de régime moyenne ou supérieure à plein gaz avec la charge maximum du bateau. D'une manière générale, sélectionnez une hélice avec un plus grand pas pour la navigation avec une faible charge et une hélice avec un plus petit pas pour naviguer avec une forte charge. Si vous transportez des charges qui varient fortement, sélectionnez une hélice qui permet au moteur de tourner dans la plage de régime pour votre charge maximum, mais n'oubliez pas que vous devez réduire les gaz afin de rester dans la plage de régime préconisée lorsque vous transportez des charges plus légères. Yamaha recommande l'utilisation d'une hélice adaptée au "amortisseur de sélection (Shift Dampener System)". Pour plus d'informations, consultez votre revendeur Yamaha.

Pour contrôler l'hélice, voir page 94.

ZMU05937

1. Pas de l'hélice en pouces
2. Type d'hélice (marque d'hélice)
3. Diamètre de l'hélice en pouces

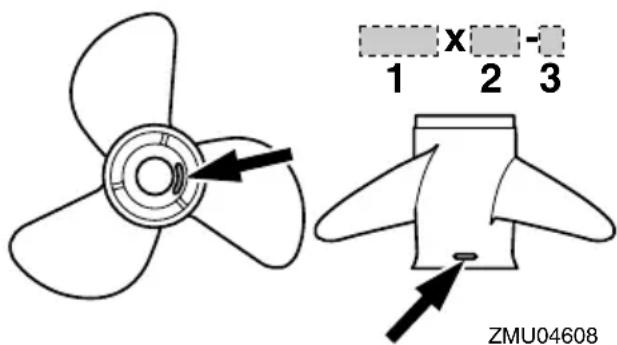

1 2 3 ZMU04608

1. Diamètre de l'hélice en pouces
2. Pas de l'hélice en pouces
3. Type d'hélice (marque d'hélice)

FMU36313

Modèles à rotation inversée

Les moteurs hors-bord standard tournent dans le sens horaire. Les modèles à rotation inversée tournent dans le sens antihoraire et sont typiquement employés dans les configurations à plusieurs moteurs.

Sur les modèles à rotation inversée, veillez à utiliser une hélice prévue pour une rotation dans le sens antihoraire. Ces hélices sont identifiées par la lettre "L" derrière l'indication de la taille apposée sur l'hélice. AVERTIS-SEMENT! N'utilisez jamais une hélice standard avec un moteur à rotation inver-

sée, ou une hélice à rotation inversée avec un moteur standard. Sinon, le bateau pourrait aller dans la direction opposée à celle prévue (par exemple, en marche arrière au lieu de la marche avant), ce qui pourrait provoquer un accident. [FWM01811]

Pour les instructions de dépose et d'installation de l'hélice, voir page 95.

FMU35141

Sécurité de démarrage embrayé

Les moteurs hors-bord Yamaha et les unités de Digital electronic control agréés par Yamaha sont équipés d'un (de) dispositif(s) de sécurité de démarrage embrayé. Cette fonction ne permet au moteur de démarrer que s'il est au point mort. Sélectionnez toujours le point mort avant de faire démarrer le moteur.

FMU41953

Exigences concernant l'huile moteur

Sélectionnez un grade d'huile en fonction des températures moyennes dans la zone géographique où le moteur hors-bord sera utilisé.

Huile moteur recommandée:

Huile pour moteur hors-bord 4 temps YAMALUBE 4

Qualité d'huile moteur recommandée 1:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL

Qualité d'huile moteur recommandée 2:

SAE 15W-40/20W-40/20W-50

API SH/SJ/SL

Quantité d'huile moteur (sans remplacement du filtre à huile):

6.0 L (6.34 US qt, 5.28 Imp.qt)

Quantité d'huile moteur (avec remplacement du filtre à huile):

6.3 L (6.66 US qt, 5.54 Imp.qt)

Si les grades d'huile mentionnés dans le groupe d'huile moteur recommandé 1 ne sont pas disponibles, sélectionnez un autre grade d'huile dans le groupe d'huile moteur recommandé 2.

Grade d'huile moteur recommandé 1

ZMU06854

Grade d'huile moteur recommandé 2

Exigences pour le carburant

FMU40202

Essence

Utilisez une essence de bonne qualité qui présente l'indice d'octane minimum. Si des cognements ou du cliquetis se produisent, utilisez de l'essence d'une autre marque ou de l'essence super sans plomb.

Carburant recommandé:

F225FET Essence normale sans plomb

F250DET Essence normale sans plomb

F250DET1 Essence normale sans plomb

F300BET Supercarburant sans plomb

F300BET1 supercarburant sans plomb

FL225FET Essence normale sans plomb

FL250DET Essence normale sans plomb

FL250DET1 Essence normale sans plomb

FL300BET Supercarburant sans plomb

FL300BET1 supercarburant sans plomb

Indice d'octane recherche min. (RON):

F225FET 90

F250DET 90

F250DET1 90

F300BET 94

F300BET1 94

FL225FET 90

FL250DET 90

FL250DET1 90

FL300BET 94

FL300BET1 94

FCM01982

ATTENTION

• N'utilisez pas d'essence plombée. L'essence plombée peut endommager gravement le moteur.
• Veillez à ce que de l'eau ni des contami-

nants ne pénètrent dans le réservoir de carburant. Du carburant contaminé peut provoquer une altération des performances et des dommages au moteur. Utilisez uniquement de l'essence fraîche qui a été stockée dans des conteneurs propres.

Essence-alcool

Il existe deux types d'essence-alcool: l'essence-alcool contenant de l'éthanol (E10) et celle contenant du méthanol. De l'éthanol peut être employé si la teneur en éthanol ne dépasse pas 10% et si l'essence satisfait aux conditions d'indice d'octane minimum. E-85 est un mélange d'essence contenant 85% d'éthanol et ne peut pas être utilisé dans votre moteur hors-bord. Tous les mélanges à l'éthanol contenant plus de 10% d'éthanol risquent d'endommager le circuit d'alimentation ou de causer des problèmes de démarrage et de fonctionnement du moteur. Yamaha déconseille l'usage d'essence-alcool contenant du méthanol parce qu'elle risque d'endommager le circuit d'alimentation ou de réduire les performances du moteur.

Il est recommandé d'installer un ensemble de filtre à carburant marin à séparateur d'eau (10 microns minimum) entre le réservoir de carburant de votre bateau et le moteur horsbord lorsque vous employez de l'éthanol. L'éthanol est réputé pour permettre l'absorption de l'humidité dans le réservoir de carburant et les systèmes du bateau. L'humidité dans le carburant peut provoquer la corrosion des composants métalliques du système d'alimentation, des problèmes de démarrage et de fonctionnement, ce qui nécessite une maintenance additionnelle du système d'alimentation.

FMU36331

Peinture antifouling

Une coque propre améliore les performances du bateau. La coque du bateau doit dans toute la mesure du possible rester exempte de concrétions marines. Si nécessaire, la coque du bateau peut être revêtue d'une peinture antifouling agréée dans votre zone géographique afin d'inhiber les concrétions marines.

N'utilisez pas de peinture antifouling qui contient du cuivre ou du graphite. Ces peintures peuvent provoquer une corrosion plus rapide du moteur.

Exigences relatives à l'élimination du moteur hors-bord

N'éliminez jamais le moteur hors-bord illégalement (décharge). Yamaha recommande de consulter le revendeur au sujet de l'élimination du moteur hors-bord.

FMU36353

Equipement de secours

Conservez les éléments suivants à bord en cas de panne du moteur hors-bord.

• Une trousse à outils contenant un assortiment de tournevis, de pinces, de clés (y compris les dimensions métriques) et de la bande isolante.
• Feu à éclats étanche à l'eau avec piles

supplémentaires.

• Un cordon du coupe-circuit du moteur supplémentaire avec agrafe.
• Pièces de rechange, comme un jeu de bougies supplémentaire.

Pour plus détails, consultez votre revendeur Yamaha.

FMU39001

Informations sur le contrôle des émissions

Les étiquettes suivantes sont apposées sur les moteurs hors-bord qui sont conformes aux réglementations US.

FMU25232

Ce moteur satisfait au règlement de l'U.S. Environmental Protection Agency (EPA) pour les moteurs marins SI. Pour plus de détails, voir l'étiquette apposée sur le moteur.

FMU31563

Étiquette d'homologation du certificat de contrôle des émissions

Cette étiquette est apposée à l'emplacement indiqué.

1. Emplacement de l'étiquette d'homologation

les moteurs marins.

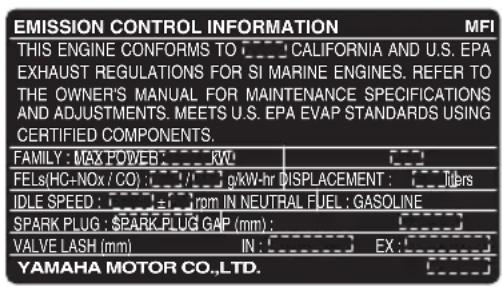

EMISSION CONTROL INFORMATION MFI THIS ENGINE CONFORMS TO : CALIFORNIA AND U.S. EPA EXHAUST REGULATIONS FOR SI MARINE ENGINES. REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. MEETS U.S. EPA EVAP STANDARDS USING CERTIFIED COMPONENTS. FAMILY : MAX POWER : KW FELs(HC-NOx / CO) : 1/1 g/kW-hr DISPLACEMENT : Iders IDLE SPEED : -1 from IN NEUTRAL FUEL : GASOLINE SPARK PLUG : SPARK PLUG GAP (mm) : VALVE LASH (mm) IN : EX : YAMAHA MOTOR CO.,LTD.

ZMU06894

LOW EMISSION

ZMU01702

FMU25275

Etiquettes à étoiles

Votre moteur hors-bord est identifié au moyen d'une étiquette à étoiles du California Air Resources Board (CARB). Voir ci-dessous pour une description de l'étiquette de votre modèle.

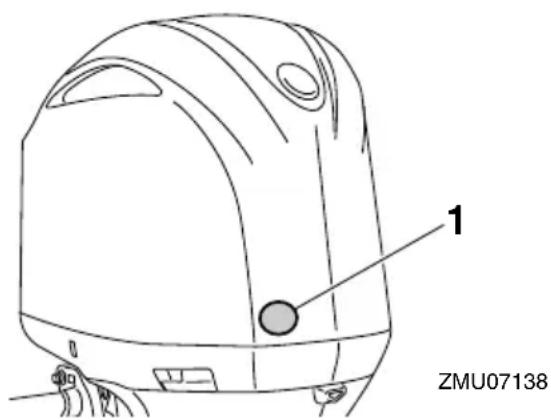

1. Emplacement des étiquettes à étoiles

FMU40341

Deux étoiles—Très faibles émissions

L'étiquette à deux étoiles identifie les moteurs qui satisfont aux normes d'émissions d'échappement 2004 pour scooters nautiques et moteurs hors-bord marins de l'Air Resources Board. Les moteurs qui satisfont à ces normes produisent 20% d'émissions en moins que les moteurs à Une étoile - Faibles émissions.

VERY LOW EMISSION

ZMU01703

FMU40331

Une Etoile—Faibles émissions

L'étiquette à une étoile identifie les moteurs qui satisfont aux normes d'émissions d'échappement 2001 pour scooters nautiques et moteurs hors-bord marins de l'Air Resources Board. Les moteurs qui satisfont à ces normes produisent 75% d'émissions en moins que les moteurs deux temps à carburation classique. Ces moteurs sont équivalents aux normes 2006 de l'U.S. EPA pour

FMU40351

Trois Etoiles—Emissions ultra faibles

L'étiquette à trois étoiles identifie les moteurs qui satisfont aux normes d'émissions d'échappement 2008 pour scooters nautiques et moteurs hors-bord marins et aux normes d'émissions d'échappement 2003-2008 pour moteurs marins en-bord et à transmission en Z de l'Air Resources Board. Les moteurs qui satisfont à ces normes produisent 65% d'émissions en moins que les

moteurs à Une étoile - Faibles émissions.

ULTRA LOW EMISSION

ZMU01704

FMU33862

Quatre étoiles—Emissions extrêmement faibles

L'étiquette à quatre étoiles identifie les moteurs satisfaisant aux normes d'émissions d'échappement 2009 de l'Air Resources Board pour moteurs marins en-bord et à transmission en z. Les moteurs marins hors-bord et pour scooters nautiques peuvent également être conformes à ces normes. Les moteurs qui satisfont à ces normes produisent 90% d'émissions en moins que les moteurs à Une étoile - Faibles émissions.

SUPER·ULTRA·LOW EMISSION

ZMU05663

FMU2579Z

Diagramme des composants

REMARQUE:

* Peuvent ne pas être exactement comme illustré ; peuvent également ne pas être inclus dans l'équipement standard de tous les modèles (commande du revendeur).

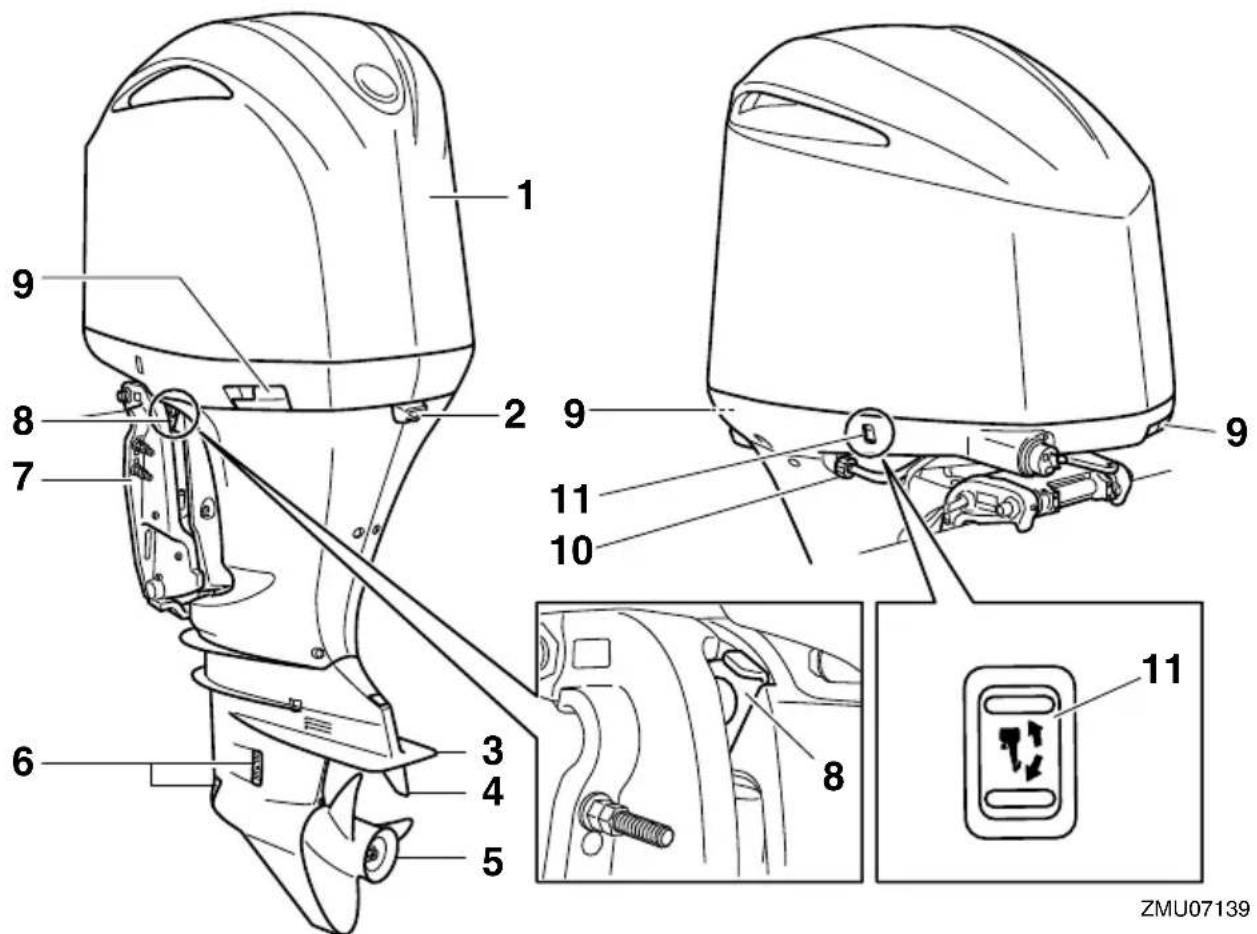

1 9 8 7 6 3 4 5 2 9 11 10 9 8 11 ZMU07139

1. Capot supérieur
2. Orifice de ralenti
3. Plaque anticavitation
4. Dérive (anode)
5. Hélice*
6. Entrée d'eau de refroidissement
7. Support de presse
8. Levier support de relevage
9. Levier de verrouillage du capot
10. Dispositif de rinçage
11. Interrupteur de trim

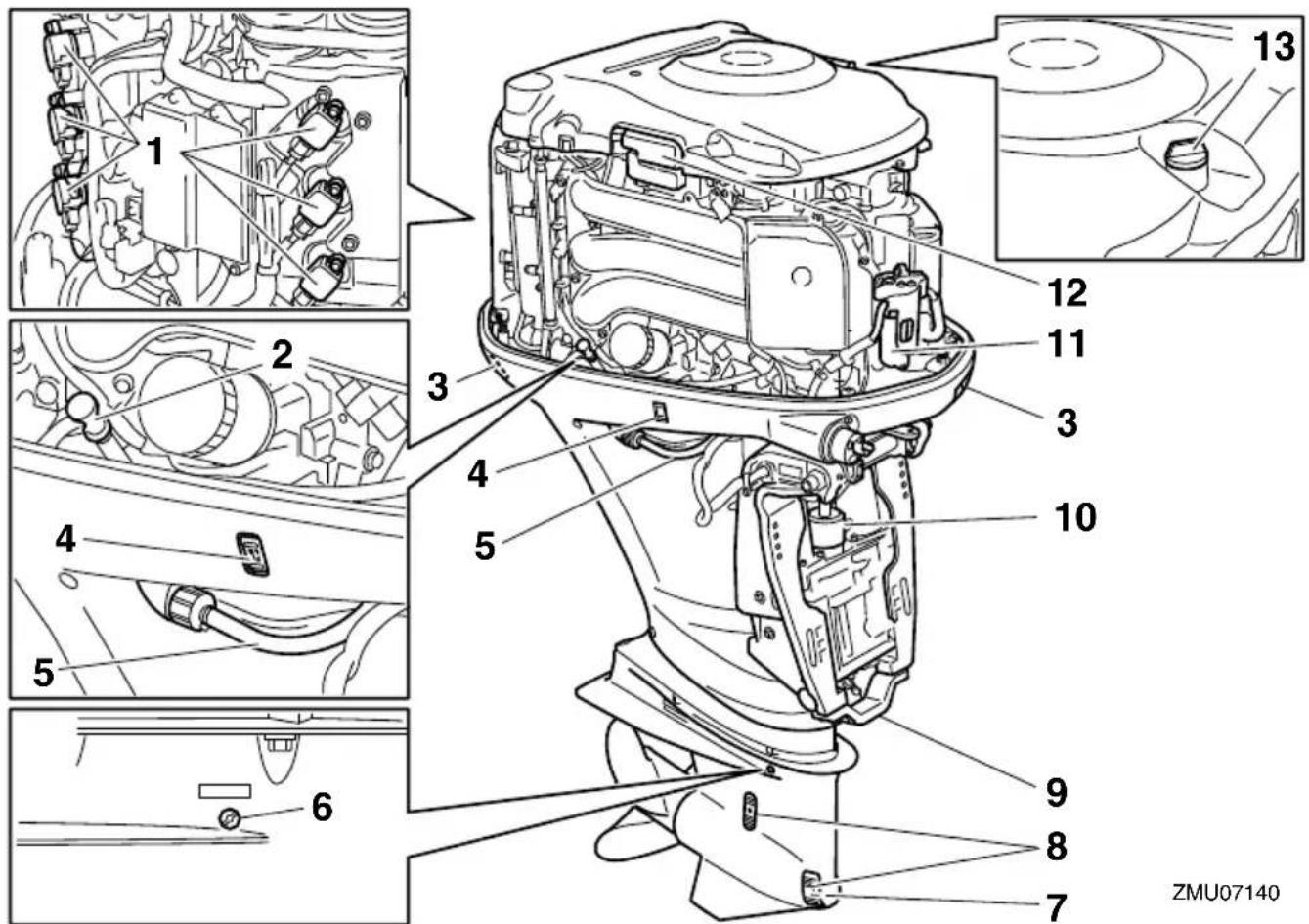

1. Bobine d'allumage
2. Jauge d'huile
3. Levier de verrouillage du capot
4. Interrupteur de trim
5. Dispositif de rinçage
6. Vis de niveau d'huile
7. Vis de purge d'huile pour engrenages
8. Entrée d'eau de refroidissement
9. Anode
10. Système de trim
11. Filtre à carburant
12. Boîtier à fusibles
13. Bouchon de remplissage d'huile

1. Digital electronic control (type unique)*
2. Platine de contrôle (à utiliser avec le type unique)*
3. Digital electronic control (type jumelé)*
4. Platine de contrôle (à utiliser avec le type jumelé)*
5. Platine de contrôle (à utiliser avec le type bimoteur)*
6. Platine de contrôle marche/arrêt général (à utiliser avec le type bi-moteur)*
7. Contacteur de coupure du moteur*
8. Agrafe*
9. Transmetteur de commande à distance*
10. Récepteur*

1

TACH x100 6/min SCT MODE

2

2 YAMAHA TACH 88 SET MCCS

3

SPEED GPS ramp ramp mode SET MODE

4

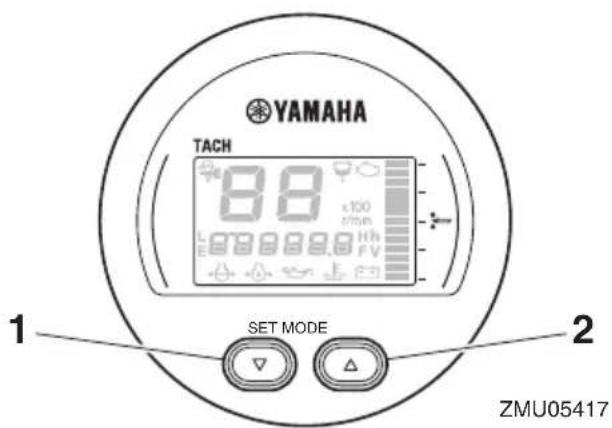

1. Compte-tours (type carré)*
2. Compte-tours (type rond) ^*
3. Indicateur de vitesse (type carré)*
4. Indicateur de vitesse & jauge de carburant (type carré)*
5. Indicateur de vitesse & jauge de carburant (type rond)*
6. Unité de gestion du carburant (type carré)*
7. 6Y9 Multifunction Color Gauge*

FMU38593

Transmetteur de commande à distance

Les modes verrouillé et déverrouillé du Yamaha Security System sont sélectionnés à l'aide du transmetteur de commande à distance. Lorsque le moteur tourne, les signaux du transmetteur de commande à distance ne sont pas reçus.

Rangez soigneusement le transmetteur de commande à distance afin de ne pas l'égarer.

FCM02101

ATTENTION

- La transmetteur de commande à distance n'est pas complètement étanche à l'eau. N'immergez pas et ne fais pas fonctionner le transmetteur sous l'eau.

Si le transmetteur est submergé, séchez-le avec un chiffon doux et sec, puis vérifiez qu'il fonctionne correctement. Si le transmetteur ne fonctionne pas correctement, consultez un revendeur Yamaha.

• Gardez le transmetteur de commande à distance à l'abri des températures élevées et ne l'exposez pas au rayonnement direct du soleil.
• Ne laissez pas tomber le transmetteur de commande à distance, ne le soumettez pas à des chocs violents et ne posez pas d'objets lourds par-dessus.
• Utilisez un chiffon doux et sec pour nettoyer le transmetteur de commande à distance. N'utilisez pas de détergent, d'alcool ou d'autres substances chimiques.
• Ne tentez pas de démonter vous-même le transmetteur de commande à distance. Sinon, le transmetteur de commande à distance risque de ne pas fonctionner correctement. Si la batterie du transmetteur doit être remplacée, consultez un revendeur Yamaha.
• Si vous avez perdu le transmetteur de commande à distance, consultez votre revendeur Yamaha. Conservez en permanence au moins deux transmetteurs. Si vous avez perdu les deux transmetteurs, consultez votre revendeur Yamaha.

REMARQUE:

- Comme le récepteur est programmé pour reconnaître le code interne uniquement de ce transmetteur, le système de sécurité peut uniquement être remplacé avec ce transmetteur. Si le transmetteur de commande à distance ne fonctionne pas correctement, consultez un revendeur

Yamaha.

• Faites remplacer la pile du transmetteur par votre revendeur Yamaha après 1 an, et ensuite de manière systématique tous les 2 ans.
• Reportez-vous aux réglementations locales sur les déchets dangereux lors de l'élimination des piles du transmetteur.
• Le Yamaha Security System permet d'en-registerer jusqu'à 5 transmetteurs de commande à distance. Il est recommandé de disposer en permanence d'au moins 2 transmetteurs pour le cas où l'un d'entre eux serait endommagé ou égaré. Pour plus détails, consultez votre revendeur Yamaha.

FMU38603

Récepteur

Le récepteur contrôle l'ECM (module de commande électronique) pour empêcher le moteur de démarrer. Consultez votre distributeur Yamaha pour l'installation du récepteur.

FMU41612

Modes de verrouillage et de déverrouillage du Yamaha Security System

Les réglages du Yamaha Security System sont sélectionnés en appuyant brièvement sur le bouton de verrouillage ou de déverrouillage du transmetteur de commande à distance.

1 YAMAMA 2 ZMU06456

1. Bouton de verrouillage
2. Bouton de déverrouillage

VERROUILLE

Lorsque le bouton de verrouillage du transmetteur de commande à distance est brièvement enfoncé, l'avertisseur sonore retentit une fois. Cela indique que le mode de verrouillage est sélectionné et que le moteur ne peut démarrer. Le mode de verrouillage est uniquement sélectionné lorsque l'interrupteur principal est amené sur la position "OFF (arrêt).

DEVERROUILLE

Lorsque le bouton de déverrouillage du transmetteur de commande à distance est brièvement enfoncé, l'avertisseur sonore retentit deux fois. Cela indique que le mode de déverrouillage est sélectionné et que le moteur peut démarrer.

Mode du Yamaha Security System	Nombre de bipssonores	Interrupteur principal	Le moteur peut démarrer
Verrouillé	1 bipsonore	“OFF”	NON
Déver-rouillé	2 bipssonores	“OFF”/“ON”	OUI

Mode du Yamaha Security System	Indicateur de la Digital electronic control active
Verrouillé Arrêt
Déver-rouillé	Témoin

FMU34963

Boîtier Digital Electronic Control

Le boîtier Digital electronic control actionne le dispositif d'inversion, l'accélérateur et les fonctions électriques à distance. Assurez-vous que l'indicateur actif s'allume et que l'unité de Digital electronic control est correctement raccordée au moteur hors-bord.

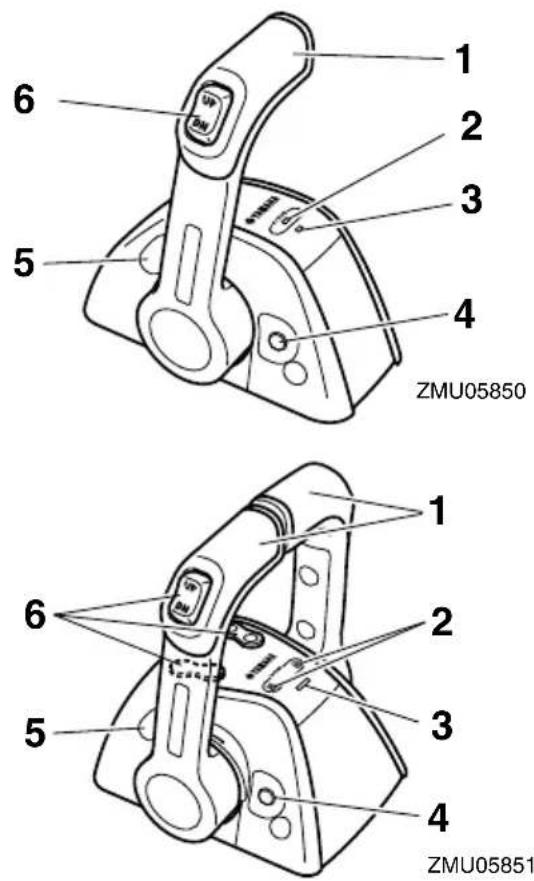

1 2 3 4 ZMU05850 6 5 1 2 3 4 6 5 ZMU05851

1. Levier de commande
2. Indicateur de la Digital electronic control active
3. Indicateur d'alerte de la Digital Electronic Control

4. Interrupteur de l'accélérateur au point mort

5. Régleur de friction de l'accélérateur

6. Interrupteur de trim

FMU34974

Indicateur de la Digital electronic control active

L'indicateur de Digital electronic control active indique que le système de Digital electronic control est en mode opérationnel.

• S'allume: Le fonctionnement de l'inverseur et de l'accélérateur est possible.
• Clignote (uniquement lorsque le levier d'inversion est au point mort): Inverseur inopérant. Seul l'accélérateur est opérationnel.
• Off: Inverseur et accélérateur inopérants.

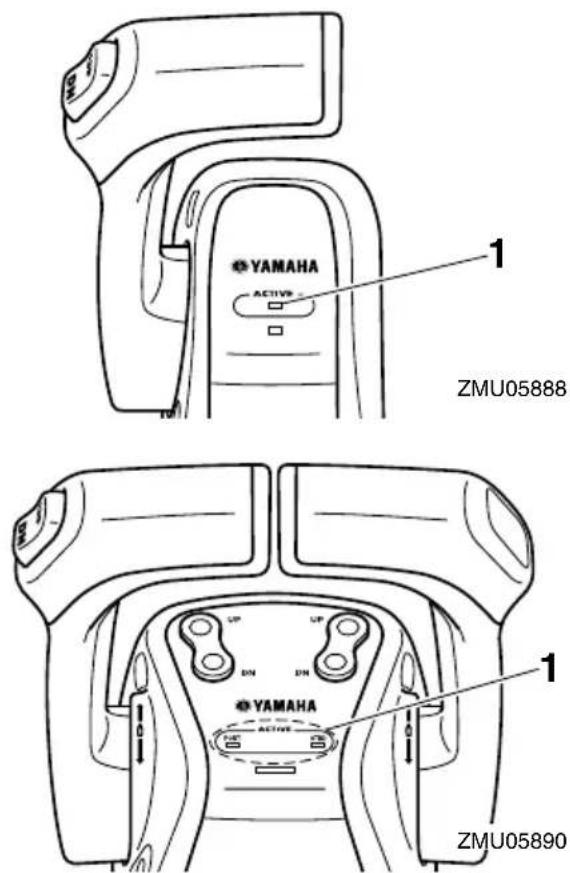

YAMAHA ACTIVE 1 ZMU05888 UP UP DN DN 1 YAMAHA ACTIVE ZMU05890

1. Indicateur de la Digital electronic control active

FMU34985

Indicateur d'alerte de la digital electronic control

L'indicateur d'alerte de la digital electronic control s'allume lorsqu'une défaillance se produit au niveau de la connexion entre la digital electronic control et le moteur horsbord. Pour plus détails, consultez votre revendeur Yamaha.

YAMAHA ACTIVE 1 ZMU05889 UP UP DN DN YAMAHA ACTIVE 1 ZMU05891

1. Indicateur d'alerte de la Digital Electronic Control

FMU34993

Levier de commande

Déplacez ce levier vers l'avant depuis le point mort pour engager la marche avant. Tirez le levier du point mort vers l'arrière pour engager la marche arrière. Le moteur continue de tourner au ralenti jusqu'à ce que le levier ait été déplacé de 22.5° (vous sentez une résistance). Déplacez le levier au-delà

de l'arrêt pour ouvrir le papillon et le moteur commence à accélérer.

La Digital electronic control pour le type ju-melé comporte une fonction de synchronisa-tion automatique du régime des deux moteurs, bâbord et tribord.

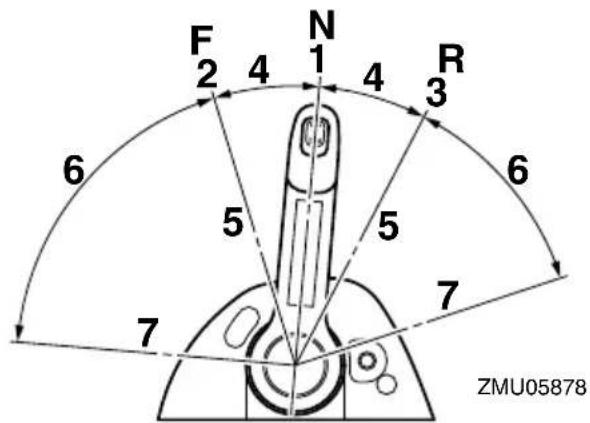

F 2 4 N 1 4 R 6 5 5 7 7 ZMU05878

1. Point mort "N"
2. Marche avant "F"
3. Marche arrière "R
4. Inverseur
5. Complètement fermé
6. Accélérateur
7. Complètement ouvert

FMU35003

Interrupteur de l'accélérateur au point mort

Au point mort, maintenez ce contacteur enfoncé, déplacez le levier de commande vers l'avant, et relâchez le contacteur après que l'indicateur de la digital electronic control active s'est mis à clignoter. Pendant que l'indicateur clignote, vous pouvez ouvrir ou fermer l'accélérateur. Cela peut également être fait lorsque le levier de commande se trouve en position de marche arrière.

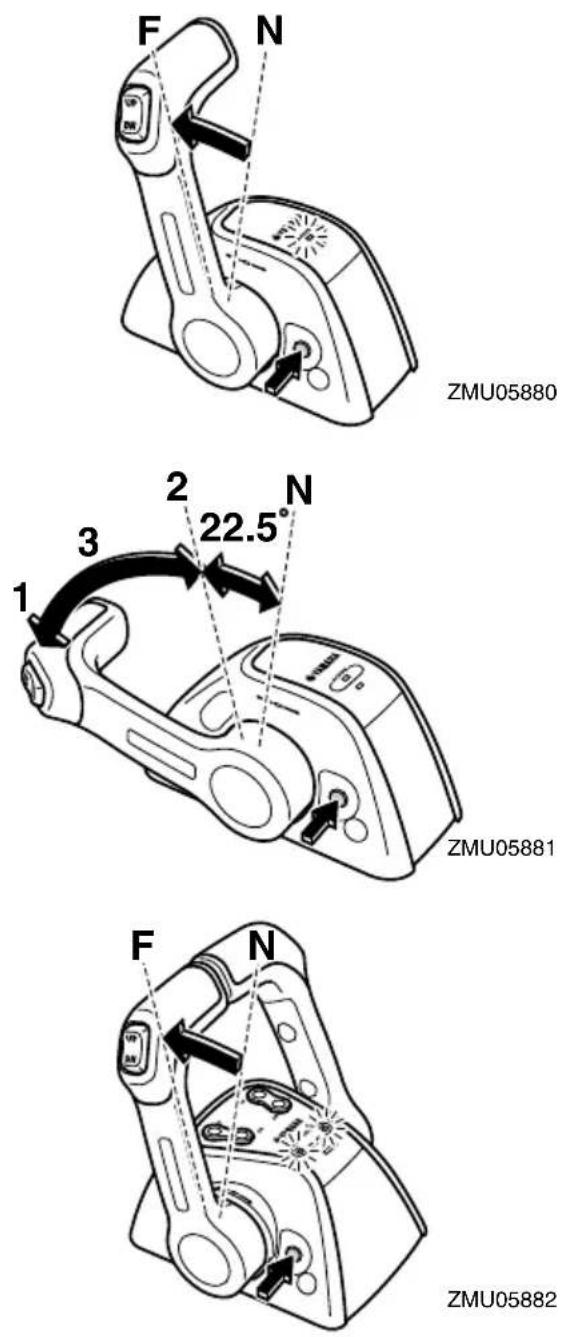

F N ZMU05880 2 22.5° 3 1 ZMU05881 F N ZMU05882

1 2 3 22.5° N ZMU05883

1. Complètement ouvert
2. Complètement fermé

3. Accélérateur au point mort

4. L'interrupteur de l'accélérateur au point mort ne peut être utilisé que lorsque le levier de commande se trouve au point mort.

5. En cours d'utilisation, l'indicateur de la digital electronic control active ne reste pas allumé en continu et se met à clignoter. Lorsque l'indicateur se met à clignoter, le papillon commence à s'ouvrir dès que vous déplacez le levier de commande à distance d'au moins 22.5°.
6. Après avoir utilisé l'interrupteur de l'accélérateur au point mort, ramenez le levier de commande au point mort. L'interrupteur de l'accélérateur au point mort revient automatiquement sur sa position de départ. L'indicateur de la digital electronic control active cesse de clignoter et reste allumé en continu, et la digital electronic control passe normalement en marche avant et en marche arrière.

FMU35252

Régleur de friction de l'accélérateur

Un dispositif de friction applique une résistance réglable au mouvement du levier de commande et peut être réglé selon les préférences de l'opérateur.

Pour augmenter la résistance, tournez le ré- gleur dans le sens horaire. Pour diminuer la résistance, tournez le régleur dans le sens antihoraire.

FWM01771

! AVERTISSEMENT

• Si la friction est trop faible, le levier de commande pourrait bouger librement et provoquer un accident.
• Ne serrez pas excessivement le régleur de friction. Si la résistance est trop forte, il peut s'avérer difficile d'actionner le levier de commande, ce qui peut résulter en un accident.

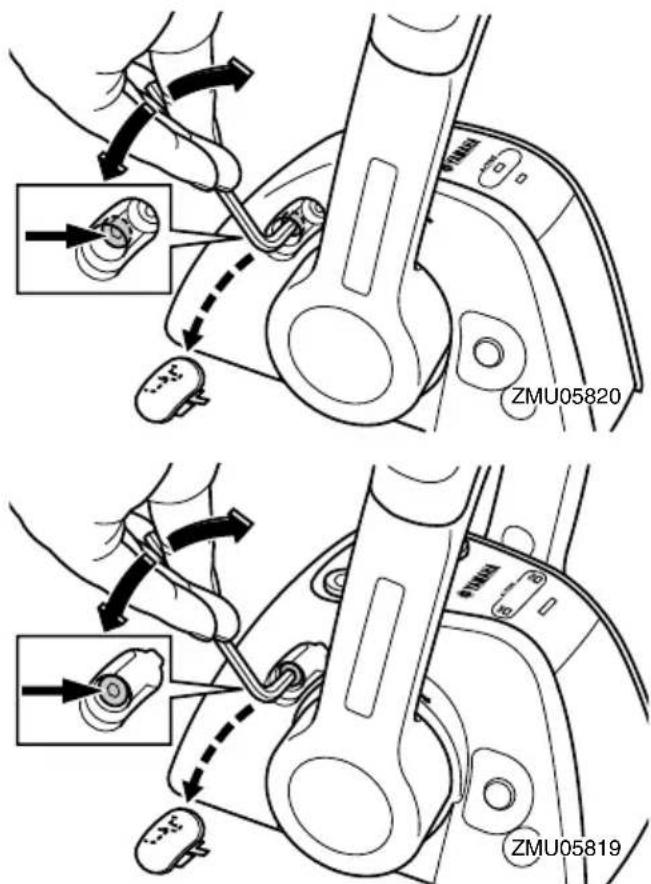

ZMU05820 ZMU05819

Lorsque vous désirez maintenir une vitesse constante, serrez le régleur pour conserver le réglage voulu de l'accélérateur.

FMU25996

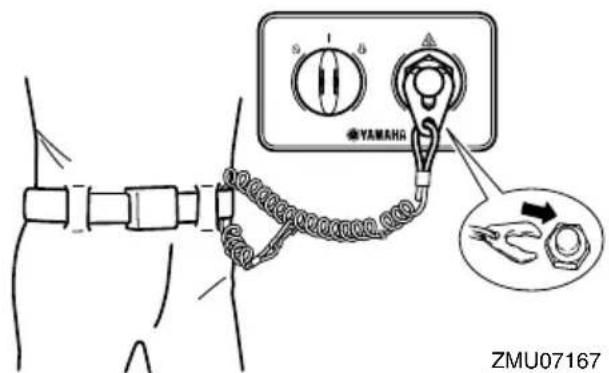

Cordon du coupe-circuit du moteur et agrafe

L'agrafe doit être attachée au contacteur de coupure du moteur pour que le moteur

puisse fonctionner. Le cordon doit être attaché à un endroit résistant des vêtements de l'opérateur, au bras ou à la jambe. Si l'opérateur tombe par-dessus bord ou quitte la barre, le cordon retire l'agrafe et le circuit d'allumage du moteur est coupé. Cela empêche le bateau de continuer sous l'impulsion du moteur. AVERTISSEMENT! En cours d'utilisation, attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. N'attachez pas le cordon à un vêtement susceptible de se déchirer. Ne faites pas passer le cordon là où il risque d'être coincé, ce qui l'empêcherait de fonctionner. Evitez de tirer accidentellement sur le cordon en cours de fonctionnement normal. Une perte de puissance signifie la perte d'une grande partie de la manœuvrabilité. De même, sans la puissance du moteur, le bateau risque de ralentir brusquement. Ce qui pourrait projeter les personnes et les objets vers l'avant. [FWM00123]

1. Cordon de coupure du moteur
2. Agrafe
3. Contacteur de coupure du moteur

FMU41552

Interrupteur principal

L'interrupteur principal commande le système d'allumage ; son fonctionnement est décrit ci-dessous.

- OFF " (arrêt)

Lorsque l'interrupteur principal se trouve sur la position "OFF(arrêt), les circuits électriques sont déconnectés et la clé peut être retirée.

- “ON” (marche)

Lorsque l'interrupteur principal se trouve sur la position "ON(marche), les circuits électriques sont connectés et la clé ne peut être retirée. Vous pouvez faire démarrer le moteur en appuyant sur le bouton marche/arrêt.

- "START" (démarrer)

Lorsque l'interrupteur principal se trouve sur la position "ST(démarrer), le moteur du démarreur tourne pour faire démarrer le moteur. Dès que vous relâchez la clé, elle revient automatiquement sur la position "ON (marche).

OFF ON START YAMAHA ZMU07145

OFF ON ©YAMAHA ZMU07146

FMU41622

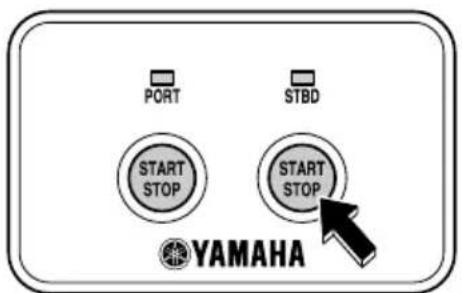

Platine de contrôle marche/arrêt

Vous pouvez faire démarrer ou arrêter le moteur en appuyant sur le bouton marche/arrêt. Dans le cas d'un bi-moteur, il est possible de faire démarrer ou d'arrêter un moteur individuellement. L'indicateur du moteur correspondant s'allume.

• PORT:Moteur bâbord
• STBD:Moteur tribord

1 PORT STBD START STOP START STOP YAMAHA 2 ZMU07174

1. Indicateur

2. Bouton marche/arrêt

FMU41632

Platine de contrôle marche/arrêt général

Le bouton Marche/Arrêt permet de faire démarrer et d'arrêter tous les moteurs.

ALL START STOP YAMAHA 1 ZMU07176

1. Bouton marche/arrêt général
   FMU35154

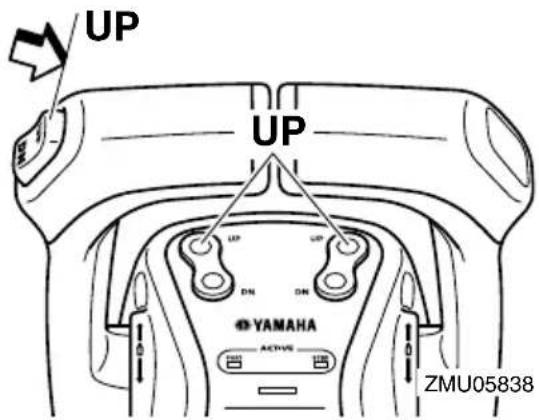

Interrupteur de trim sur la Digital electronic control

Le système de trim ajuste l'angle du moteur hors-bord par rapport au tableau AR. Lorsque vous appuyez sur l'interrupteur "UP (relever), le moteur hors-bord s'incline vers le haut, puis se relève. Lorsque vous appuyez sur l'interrupteur "DN (abaisser), le moteur hors-bord s'abaisse, puis s'incline vers le bas. Dès que vous relâchez l'interrupteur, le moteur hors-bord s'arrête dans sa position actuelle. Pour des instructions sur l'utilisation de l'interrupteur du système de trim, voir pages 70 et 72.

UP UP DN DN ZMU05822

FMU26156

Interrupteur de trim sur le capot inférieur

L'interrupteur de trim est situé sur le côté du capot inférieur. Lorsque vous appuyez sur l'interrupteur "UP(relever), le moteur hors-bord s'incline vers le haut, puis se relève. Lorsque vous appuyez sur l'interrupteur "DN (abaisser), le moteur hors-bord s'abaisse, puis s'incline vers le bas. Dès que vous relâchez l'interrupteur, le moteur hors-bord s'arrête dans sa position actuelle.

Pour les instructions d'utilisation de l'interrupteur de trim, voir page 72.

FWM01032

AVERTISSEMENT

Utilisez uniquement l'interrupteur de trim situé sur le capot moteur lorsque le bateau est à l'arrêt complet et le moteur coupé. L'utilisation de cet interrupteur en cours de navigation accroît le risque de passer par-dessus bord et peut distraire l'opérateur, augmentant ainsi le risque de collision avec un autre bateau ou un obstacle.

1 UP DN ZMU07151

1. Interrupteur de trim
   FMU35161

Interrupteurs de trim (type jumelés)

Le système de trim ajuste l'angle du moteur hors-bord par rapport au tableau AR. Lorsque vous appuyez sur l'interrupteur "UP (relever), le moteur hors-bord s'incline vers le haut, puis se relève. Lorsque vous appuyez sur l'interrupteur "DN (abaisser), le moteur hors-bord s'abaisse, puis s'incline vers le bas. Dès que vous relâchez l'interrupteur, le moteur hors-bord s'arrête dans sa position actuelle.

UP 1 DN 1 UP 1 DN YAMAFA DN ZMU05835

1. Interrupteur de trim

2. Sur la commande de moteurs jumelés, l'interrupteur situé sur la poignée du levier de commande contrôle les deux moteurs hors-bords en même temps.

3. Pour des instructions sur l'utilisation des

interrupteurs du système de trim, voir pages 70 et 72.

FMU26246

Dérive avec anode

FWM00841

AVERTISSEMENT

Une dérive mal ajustée peut entraîner des difficultés de manœuvrabilité. Effectuez toujours un test de navigation après que la dérive a été installée ou remplacée afin de vous assurer que la direction est correcte. Assurez-vous que vous avez serré le boulon après avoir réglé la dérive.

La dérive doit être ajustée de façon à ce que la commande de direction puisse être tournée vers la gauche ou vers la droite en appliquant une force identique.

Si le bateau tend à virer à gauche (bâbord), tournez l'extrémité arrière de la dérive vers bâbord "A" dans l'illustration. Si le bateau tend à virer à droite (tribord), tournez l'extrémité arrière de la dérive vers tribord "B" dans l'illustration.

FCM00841

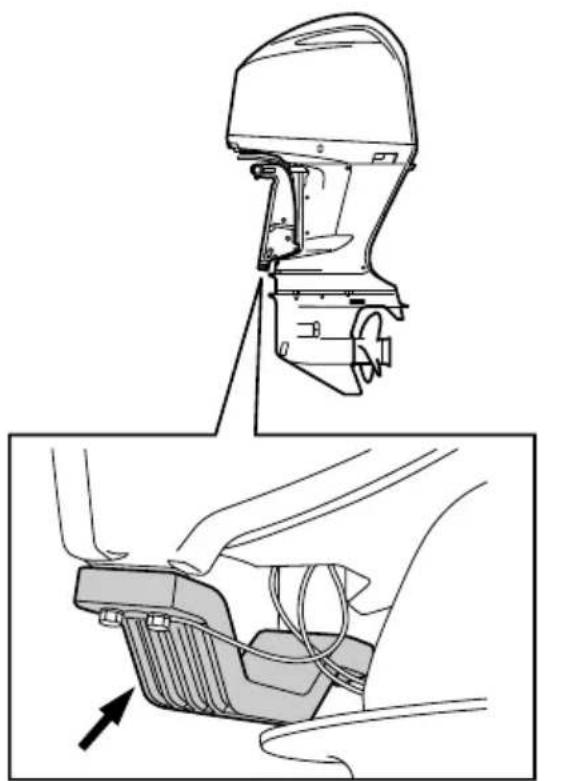

ATTENTION

La dérive sert également d'anode pour protéger le moteur contre la corrosion électrochimique. Ne peignez jamais la dérive car elle deviendrait inefficace comme anode.

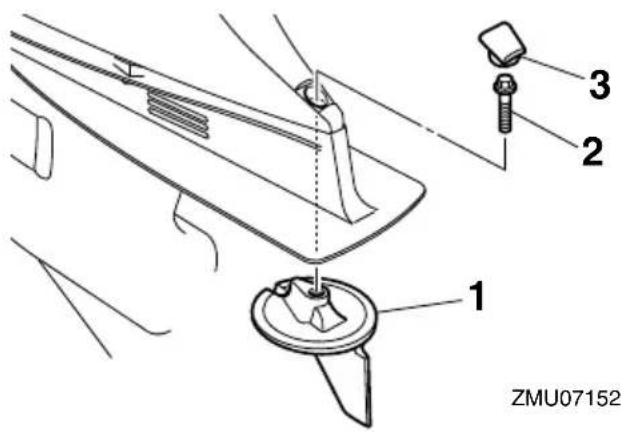

1 2 3 ZMU07152

1. Dérive
2. Boulon
3. Capuchon

A B ZMU01863

Couple de serrage du boulon:

42 Nm (4.28 kgf-m, 31 ft-lb)

FMU26342

Levier support de relevage pour modèle à système de trim

Pour maintenir le moteur hors-bord en position relevée, verrouillez le levier de support de relevage sur le support de fixation.

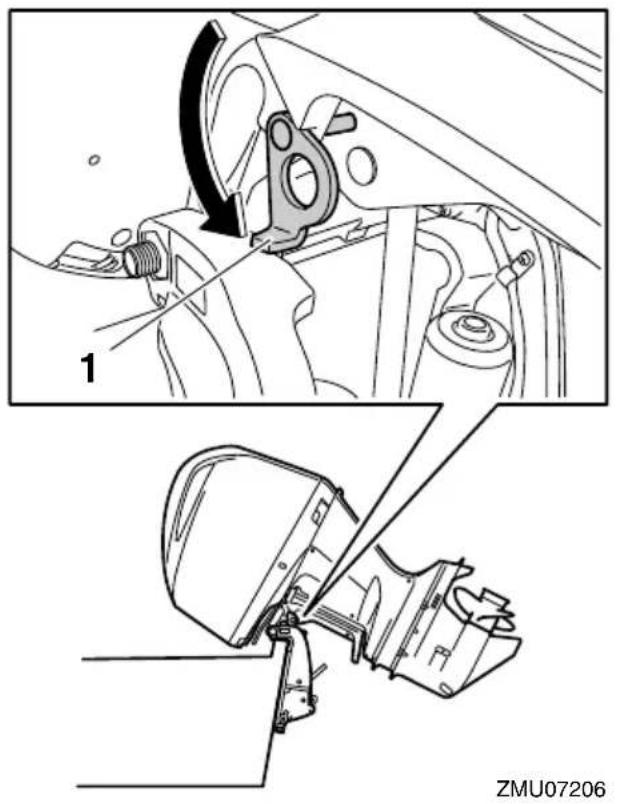

1 ZMU07206

1. Levier support de relevage

FCM00661

ATTENTION

N'utilisez pas le levier ou le bouton de support de relevage lorsque vous remorquez le bateau. Le moteur hors-bord pourrait se déverrouiller du support de relevage et retomber. Si le moteur ne peut être remorqué en position de fonctionnement normale, employez un dispositif de support pour le verrouiller en position relevée.

FMU40762

Levier de verrouillage du capot

Les leviers de verrouillage du capot sont utilisés pour fixer le capot supérieur.

1. Levier de verrouillage du capot

1. Levier(s) de verrouillage du capot

FMU40803

Dispositif de rinçage

Ce dispositif de rinçage est utilisé pour nettoyer les passages d'eau de refroidissement du moteur à l'aide d'un flexible de jardin et d'eau du robinet. Pour des instructions concernant l'utilisation du dispositif de rinçage, voir page 78.

1 ZMU07154

1. Dispositif de rinçage

FMU41311

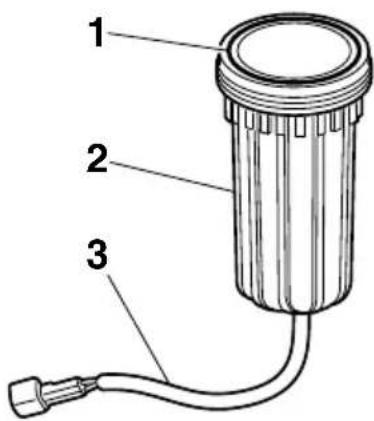

Filtre à carburant

Le filtre à carburant sert à éliminer les corps étrangers et à séparer l'eau du carburant. Si l'eau séparée du carburant dépasse un volume spécifique, le système d'alerte est activé. Pour plus d'informations, voir page 52.

La 6Y9 Multifunction Color Gauge (ci-après dénommée le Multi-Display) indique le statut du moteur et des informations d'alerte. L'affichage d'éléments optionnels peut être modifié. Ce manuel couvre principalement les affichages d'alerte. Pour des informations sur les autres réglages ou pour changer l'affichage, reportez-vous au manuel de l'utilisateur de la 6Y9 Multifunction Color Gauge.

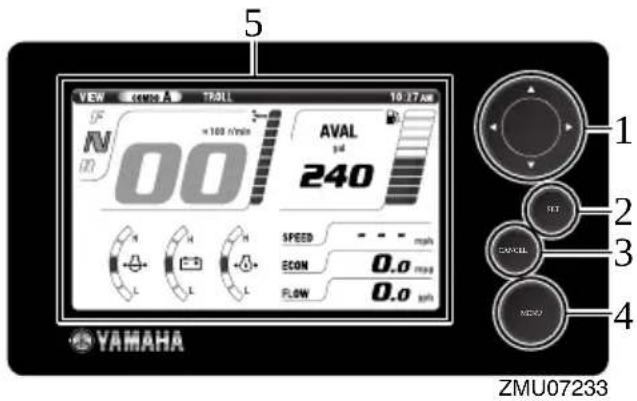

VIEW GEMBO A TROLL 10:37 AM 5 N 00 AVAL p4 240 SPEED ECON FLOW 0.0 rpm 0.0 rpm 1 2 3 4 YAMAHA ZMU07233

1. Touches fléchées
2. Bouton de réglage
3. Bouton d'annulation
4. Bouton de menu
5. Affichage

54321 6 TROLL 00 AVAL gal 240 SPEED mph ECON 0.0 mpg FLOW 0.0 gph ZMU07234

1. Indication de position du changement de vitesses
2. Indicateur YAMAHA SECURITY SYSTEM

3. Indicateur de préchauffage du moteur

4. Indicateur de synchronisation du moteur

5. Indicateur de trim
6. Eléments optionnels
7. Indicateur d'alerte de défaillance du moteur
8. Indicateur d'alerte de faible tension de la batterie
9. Indicateur d'alerte du séparateur d'eau
10. Indicateur d'alerte de faible pression d'huile
11. Indicateur d'alerte de surchauffe
12. Compte-tours

FMU41642

Indicateur YAMAHA SECURITY SYSTEM

Cet indicateur apparaît lorsque le YAMAHA SECURITY SYSTEM se trouve en mode verrouillé. Assurez-vous qu'il est éteint avant de faire démarrer le moteur.

Indicateur de préchauffage du moteur

Cet indicateur apparaît pendant le préchauffage du moteur et s'éteint lorsque le préchauffage est terminé.

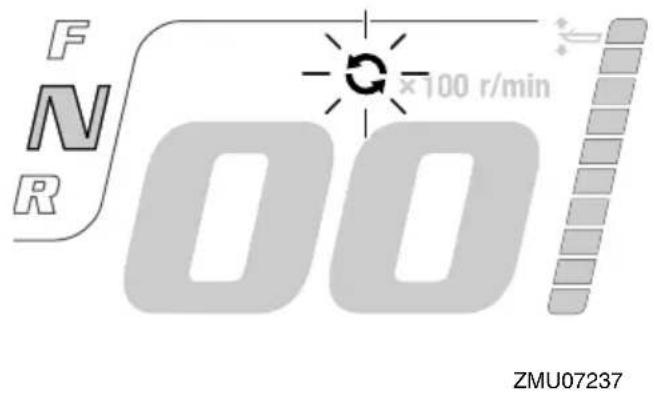

Indicateur de synchronisation du moteur

Dans le cas d'un bi-moteur, cet affichage apparaît lorsque les moteurs sont sous la commande de synchronisation du moteur. Il s'éteint lorsque la commande de synchronisation du moteur est désengagée.

Si la température du moteur augmente trop en cours de navigation, la fenêtre contextuelle apparaît. Appuyez sur le bouton "s'et (régler) pour passer à l'affichage normal, et l'indicateur d'alerte de surchauffe se met à clignoter. Le régime du moteur baisse automatiquement à environ 2000 tr/min.

Arrêtez immédiatement le moteur si le vibreur retentit et si le dispositif d'alerte de surchauffe est activé. Vérifiez si l'entrée d'eau de refroidissement n'est pas obstruée.

FCM01593

ATTENTION

• Ne continuez pas à faire fonctionner le moteur si l'indicateur d'alerte de surchauffe clignote. Le moteur subirait de graves dommages.
• Ne continuez pas à faire fonctionner le moteur si un dispositif d'alerte a été activé. Consultez votre distributeur Yamaha si le problème ne peut être localisé et corrigé.

FMU41691

Alerte de faible pression d'huile

Si la pression d'huile du moteur diminue trop, la fenêtre contextuelle apparaît. Appuyez sur le bouton "set(régler) pour passer à l'affichage normal, et l'indicateur d'alerte de

faible pression d'huile se met à clignoter. Le régime du moteur baisse automatiquement à environ 2000 tr/min.

Arrêtez immédiatement le moteur si le vibreur retentit et si l'indicateur d'alerte de faible niveau d'huile est activé. Vérifiez la quantité d'huile moteur et faites l'appoint si nécessaire. Si le dispositif d'alerte est activé alors que la quantité d'huile appropriée est maintenue, consultez votre revendeur Yamaha.

FCM01602

ATTENTION

Ne continuez pas à faire fonctionner le moteur lorsque le dispositif d'alerte de faible pression d'huile est activé. Le moteur subirait de graves dommages.

FMU41701

Alerte du séparateur d'eau

La fenêtre contextuelle apparaît si de l'eau s'est accumulée dans le séparateur d'eau (filtre à carburant) en cours de navigation. Appuyez sur le bouton "sêt(régler) pour passer à l'affichage normal, et l'indicateur d'alerte de séparateur d'eau se met à clignoter.

VIEW COMBO A TROLL 10:27 AM F N R ×100 r/min 0 AVAL gal 240 WATER IN FUEL ! - Port Engine - SET Confirmed Consult Yamaha dealer. ZMU07242

F N R ×100 r/min 22 ZMU07250

Arrêtez immédiatement le moteur et consultez la page 107 de ce manuel pour purger l'eau du filtre à carburant. Regagnez rapidement le port et consultez immédiatement un revendeur Yamaha.

FCM00911

ATTENTION

De l'eau mélangée dans l'essence peut causer de grave dommages au moteur.

FMU41721

Alerte de faible tension de la batterie La fenêtre contextuelle apparaît si la tension de la batterie baisse trop. Appuyez sur le bouton "sêt (régler) pour passer à l'affi- chage normal, et l'indicateur d'alerte de ten- sion de batterie se met à clignoter.

Regagnez rapidement le port si le dispositif d'alerte de faible tension de la batterie est activé. Pour la charge de la batterie, consultez votre distributeur Yamaha.

FMU41711

Alerte de défaillance du moteur

La fenêtre contextuelle apparaît en cas de dysfonctionnement du moteur en cours de navigation. Appuyez sur le bouton "sè(régler) pour passer à l'affichage normal, et l'indicateur d'alerte de panne moteur se met à clignoter.

Regagnez le port et consultez immédiatement un revendeur Yamaha.

FMU31654

6Y8 Compteurs multifonction

Les compteurs multifonction comportent 6 types de compteurs : compte-tours (type rond ou carré), indicateur de vitesse (type carré), indicateur de vitesse & jauge de carburant (type rond ou carré) et indicateur de gestion du carburant (type carré). Le système d'indicateur est légèrement différent entre les modèles ronds et carrés. Vérifiez soigneusement le modèle et le type de compteur. Ce manuel décrit principalement les indicateurs d'alerte. Pour plus de détails sur le réglage des compteurs ou le changement des systèmes d'indicateur, consultez le manuel d'utilisation ci-joint.

FMU36185

6Y8 Compte-tours multifonction

Le compte-tours indique le nombre de rotations du moteur par minute. Il comprend les fonctions d'indicateur de trim, de réglage du régime embrayé, d'indicateur de la température d'eau de refroidissement/moteur, d'indicateur de tension de la batterie, d'indicateur de compteur/totalisateur d'heures, d'indicateur de pression d'huile, d'alerte de détection d'eau, d'alerte de défaillance du moteur et de notification de maintenance périodique. Si le capteur de pression d'eau de refroidissement est installé, le compteur peut également afficher l'indicateur de pression d'eau de refroidissement. Cependant, même si le capteur de pression d'eau de refroidissement n'est pas installé, l'indicateur de pression d'eau de refroidissement peut être affiché en connectant un capteur optionnel au compteur. Pour les capteurs optionnels, consultez votre revendeur Yamaha. Le compte-tours est disponible en modèle rond ou carré. Vérifiez le type de votre comptetours.

TACH x100 r/min 1 2 SET MODE ZMU05415

1. Bouton de réglage
2. Bouton de mode

TACH 1 2 3 4 5 6 7 8 ZMU05416

1. Compte-tours
2. Indicateur de trim
3. Affichage multifonction
4. Pression d'eau de refroidissement
5. Température de l'eau de refroidissement/moteur
6. Indicateur d'alerte de détection d'eau
7. Tension de la batterie
8. Pression d'huile (modèles 4 temps)

YAMAHA TACH 8.8 x100 min E78888.8 hth PV 1 SET MODE 2 ZMU05417

1. Bouton de réglage
2. Bouton de mode

10 TACH 8.8 x100 r/min L E 7777777777777777777777777777777777777 9 8 7 6 5 ZMU05418

1. Compte-tours
2. Indicateur d'alerte de détection d'eau
3. Indicateur d'alerte de défaillance/maintenance du moteur
4. Indicateur de trim
5. Affichage multifonction
6. Tension de la batterie
7. Température de l'eau de refroidissement/moteur
8. Pression d'huile (modèles 4 temps)
9. Pression d'eau de refroidissement
10. Indicateur YAMAHA SECURITY SYSTEM

YAMAHA TACH 0 x100 o/min SET MODE ZMU06458

Mode de verrouillage

TACH SET MODE ZMU06459

FMU38623

Informations sur le Yamaha Security System

Tournez l'interrupteur principal sur la position "O" (marche), le mode (Verrouillé / Déverrouillé) actuellement sélectionné du Yamaha Security System apparaît sur l'affichage.

Mode de déverrouillage

TACH 0 x100 r/min SET MODE ZMU06457

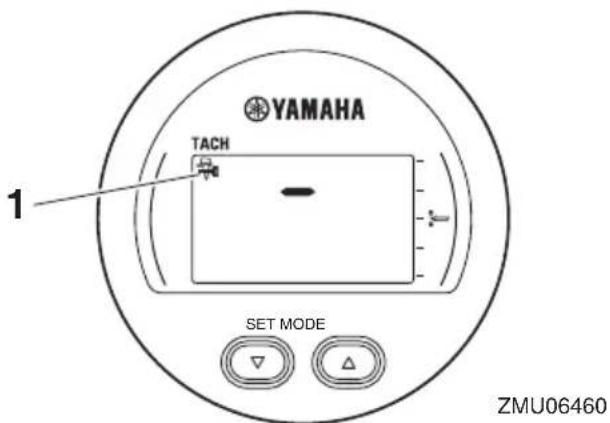

YAMAHA TACH 1 SET MODE ZMU06460

1. Indicateur YAMAHA SECURITY SYSTEM

FMU36131

Alerte de faible pression d'huile

Si la pression d'huile moteur baisse trop, l'indicateur d'alerte de pression d'huile se met à clignoter et le régime du moteur baisse automatiquement à environ 2000 tr/min.

TACH 23 x100 r/min LOW OIL P i-Si...uHii ZMU05430

TACH 23 x100 r/min OVERHEAT CLUSH ZMU05421

TACH 23 x100 r/min L H ZMU05431

TACH 23 x100 r/min L H ZMU05422

Arrêtez immédiatement le moteur si le vibreur retentit et si l'indicateur d'alerte de faible niveau d'huile clignote. Vérifiez la quantité d'huile moteur et faites l'appoint si nécessaire. Si le dispositif d'alerte est activé alors que la quantité d'huile appropriée est maintenue, consultez votre revendeur Yamaha.

FCM01602

ATTENTION

Ne continuez pas à faire fonctionner le moteur lorsque le dispositif d'alerte de faible pression d'huile est activé. Le moteur subirait de graves dommages.

FMU36222

Alerte de surchauffe

Si la température du moteur augmente trop en cours de navigation, l'indicateur d'alerte de surchauffe se met à clignoter. Le régime du moteur baisse automatiquement à environ 2000 tr/min.

Arrêtez immédiatement le moteur si le vibreur retentit et si le dispositif d'alerte de surchauffe est activé. Vérifiez si l'entrée d'eau de refroidissement n'est pas obstruée.

FCM01593

ATTENTION

• Ne continuez pas à faire fonctionner le moteur si l'indicateur d'alerte de surchauffe clignote. Le moteur subirait de graves dommages.
• Ne continuez pas à faire fonctionner le moteur si un dispositif d'alerte a été activé. Consultez votre distributeur Yamaha si le problème ne peut être localisé et corrigé.

FMU36151

Alerte du séparateur d'eau

Cet indicateur se met à clignoter si de l'eau s'est accumulée dans le séparateur d'eau (filtre à carburant) en cours de navigation. En pareil cas, arrêtez immédiatement le moteur

et consultez la page 107 de ce manuel pour purger l'eau du filtre à carburant. Regagnez rapidement le port et consultez immédiatement un revendeur Yamaha.

TACH 23 x100 r/min WATER IN FUEL ZMU05423

TACH 23 x100 r/min ZMU05424

FCM00911

ATTENTION

De l'eau mélangée dans l'essence peut causer de grave dommages au moteur.

FMU36161

Alerte de défaillance du moteur

Cet indicateur se met à clignoter en cas de dysfonctionnement du moteur en cours de navigation. Regagnez rapidement le port et consultez immédiatement un revendeur Yamaha.

TACH 23 x100 r/min CHECK ENGINE ZMU05425

TACH 23 x100 r/min ZMU05426

FCM00921

ATTENTION

En pareil cas, le moteur ne fonctionne pas correctement. Consultez immédiatement un distributeur Yamaha.

FMU36171

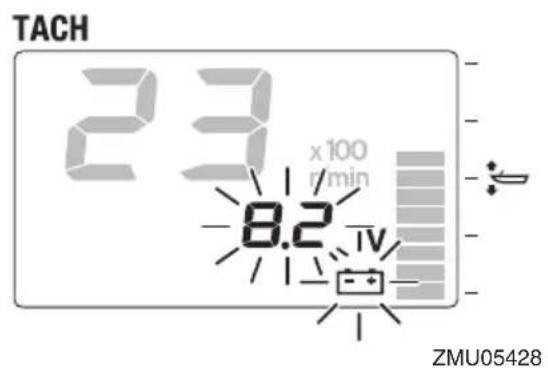

Alerte de faible tension de la batterie Si la tension de la batterie baisse, l'indicateur d'alerte de faible tension de la batterie et la valeur de tension de la batterie se mettent à clignoter. Regagnez rapidement le port si le dispositif d'alerte de faible tension de la batterie est activé. Pour la charge de la batterie, consultez votre distributeur Yamaha.

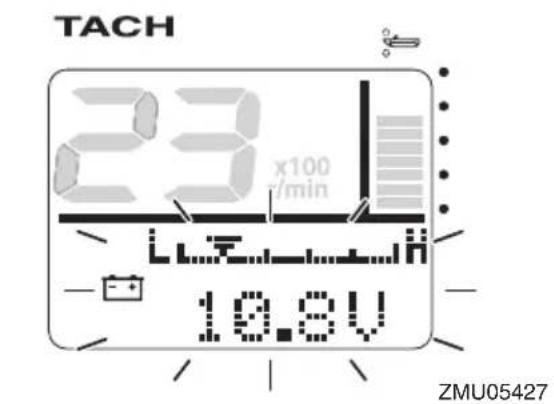

TACH 23 x100 min LUX 10.8V ZMU05427

TACH 23 x 100 r/min 8.2 tv ZMU05428

FMU36233

6Y8 Indicateurs de vitesse & carburant multifonction

Le compteur de vitesse & indique la vitesse du bateau et comporte les fonctions de jauge de carburant, d'indicateur de consommation totale de carburant, d'indicateur d'économie de carburant, d'indicateur de débit de carburant et d'indicateur de tension système. L'affichage voulu est sélectionné à l'aide des boutons "sèt (régler) et " modesode) comme décrit dans cette section. Si le capteur de vitesse est installé, le compteur peut également afficher l'indicateur journalier. Cependant, même si le capteur de vitesse n'est pas installé, l'indicateur journalier peut être affiché en connectant un capteur optionnel au compteur. Le raccordement de capteurs optionnels au compteur permet également d'obtenir un indicateur de la température à la surface de l'eau, un indicateur de profondeur et une horloge. Pour les capteurs optionnels, consultez votre revendeur Yamaha.

Le compteur regroupant l'indicateur de vitesse & jauge de carburant est disponible en modèle rond ou carré. Vérifiez les informations de fonctionnement de votre indicateur de vitesse & jauge de carburant.

Lorsque l'interrupteur principal est enclenché, tous les segments s'allument en guise de test. Au bout de quelques secondes, la jauge revient en mode de fonctionnement normal.

Pour plus d'informations, consultez le manuel d'utilisation fourni d'origine avec le compteur.

SPEED FUEL GPS km/h mph knots 1 2 SET MODE ZMU05432

1. Bouton de réglage
2. Bouton de mode

1 SPEED FUEL 188 GPS km/h mph knots 2 3 ZMU05433

1. Indicateur de vitesse
2. Jauge à carburant

3. Affichage multifonction

YAMAHA SPEED FUEL 18.8 km/h TRIP FLOW ECON TTL TEMPDPTHAVALBAT SET MODE ZMU05434

1. Bouton de réglage
2. Bouton de mode

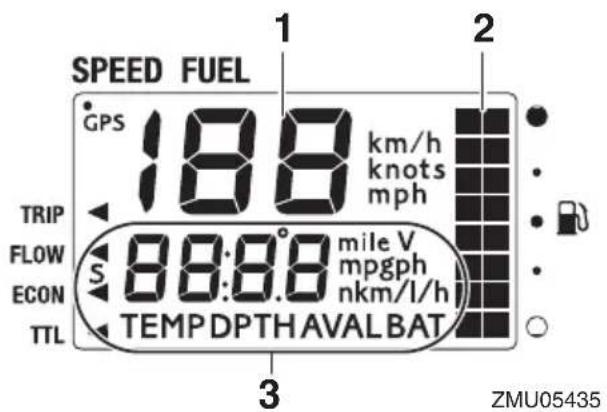

SPEED FUEL GPS 188 km/h knots mph TRIP FLOW S 88:88 mile V mpgph nkm/l/h ECON TTL TEMP DPTH AVALBAT 3 ZMU05435

1. Indicateur de vitesse
2. Jauge à carburant
3. Affichage multifonction

FMU36242

6Y8 Indicateurs de vitesse multifonction

L'indicateur de vitesse affiche la vitesse du bateau et comprend les fonctions de jauge de carburant et d'indicateur de tension système. L'affichage voulu est sélectionné à l'aide des boutons "sèt(régler) et " "mode (mode) comme décrit dans cette section. L'indicateur de vitesse peut également afficher les unités de mesure voulues comme les km/h, les mph ou les nœuds. Si le cap-

teur de vitesse est installé, le compteur peut également afficher l'indicateur journalier. Cependant, même si le capteur de vitesse n'est pas installé, l'indicateur journalier peut être affiché en connectant un capteur optionnel au compteur. Le raccordement de capteurs optionnels au compteur permet également d'obtenir un indicateur de la température à la surface de l'eau, un indicateur de profondeur et une horloge. Pour les capteurs optionnels, consultez votre revendeur Yamaha.

Lorsque l'interrupteur principal est enclenché, tous les segments s'allument en guise de test. Au bout de quelques secondes, la jauge revient en mode de fonctionnement normal.

Pour plus d'informations, consultez le manuel d'utilisation fourni d'origine avec le compteur.

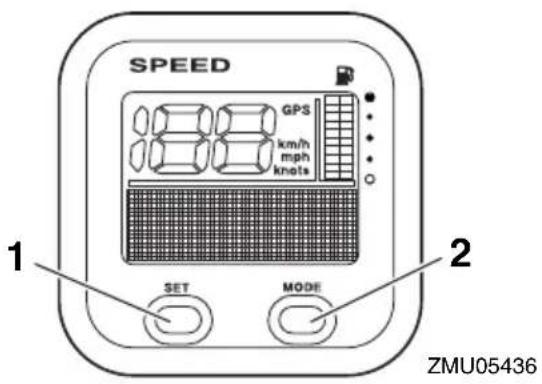

1. Bouton de réglage
2. Bouton de mode

SPEED 1 188 GPS km/h mph knots 2 3 ZMU05437

1. Indicateur de vitesse
2. Jauge à carburant
3. Affichage multifonction

FUEL PS PCS I/h gph 1 2 SET MODE ZMU05438

1. Bouton de réglage
2. Bouton de mode

FMU36251

6Y8 Indicateurs de gestion du carburant multifonction

L'indicateur de gestion du carburant comprend les fonctions d'indicateur de débit de carburant, d'indicateur de consommation totale, d'indicateur d'économie de carburant et d'indicateur de carburant restant. L'affichage voulu est sélectionné à l'aide des boutons "setrégler) et " (mode) comme décrit dans cette section. Pour plus d'informations, consultez le manuel d'utilisation fourni d'origine avec le compteur.

Lorsque l'interrupteur principal est enclenché, tous les affichages s'allument en guise de test. Au bout de quelques secondes, le compteur revient en mode de fonctionnement normal.

Pour plus d'informations, consultez le manuel d'utilisation fourni d'origine avec le compteur.

FUEL 1 888.8 PS PCS l/h gph 2 ZMU05439

1. Indicateur de débit de carburant
2. Affichage multifonction

FMU41731

Compteurs optionnels

Différents compteurs peuvent être installés sur le moteur hors-bord en fonction des préférences de l'utilisateur. Pour plus de détails, consultez votre revendeur Yamaha.

Compte-tours analogique

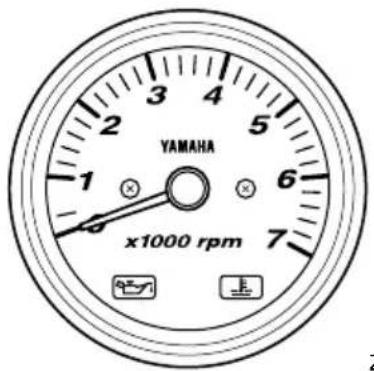

YAMAHA x1000 rpm

ZMU07245

Indicateur de trim

YAMAHA

ZMU04581

FMU26804

Système d'alerte

FCM00092

ATTENTION

Ne continuez pas à faire fonctionner le moteur si un dispositif d'alerte a été activé. Consultez votre distributeur Yamaha si le problème ne peut être localisé et corrigé.

FMU35185

Si, en cours d'utilisation du moteur hors-bord, des problèmes de communication se produisent entre la digital electronic control et le moteur hors-bord, l'indicateur d'alerte s'allume. Même s'il n'y a pas de symptôme de panne au niveau du changement de vitesses ou de l'accélérateur, retournez rapidement au port pour faire inspecter ou réparer le moteur hors-bord par un distributeur Yamaha.

YAMAHA ACTIVE 1 ZMU05889

YAMAHA ACTIVE ZMU05891

1. Indicateur d'alerte de la Digital Electronic Control

FMU41923

Alerte de surchauffe

Ce moteur est équipé d'un dispositif d'alerte de surchauffe. Si la température du moteur augmente trop, ce dispositif d'alerte est activé.

• Le régime du moteur baisse automatiquement à environ 2000 tr/min.
• L'indicateur d'alerte de surchauffe du compte-tours multifonction 6Y8 s'allume ou se met à clignoter.

TACH 23 x100 r/min OVERHEAT

ZMU05421

TACH 23 x100 r/min L H ZMU05422

- La fenêtre contextuelle apparaît sur le Multi-Display.

• Le vibreur retentit.

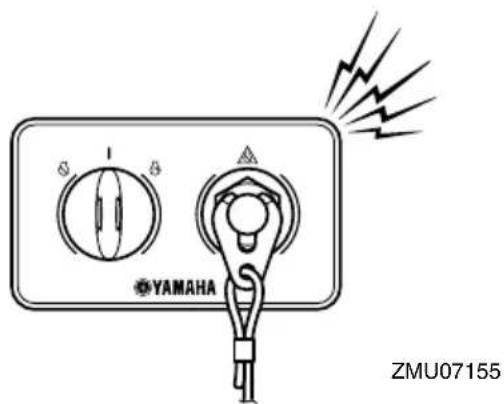

YAMAHA ZMU07155

YAMAHA ZMU07156

Lorsque le système d'alerte est activé, arrêtez le moteur et vérifiez si les entrées d'eau de refroidissement ne sont pas obstruées:

• Vérifiez l'angle de trim pour vous assurer que l'entrée d'eau de refroidissement est submergée.
• Vérifiez si l'entrée d'eau de refroidissement n'est pas obstruée.

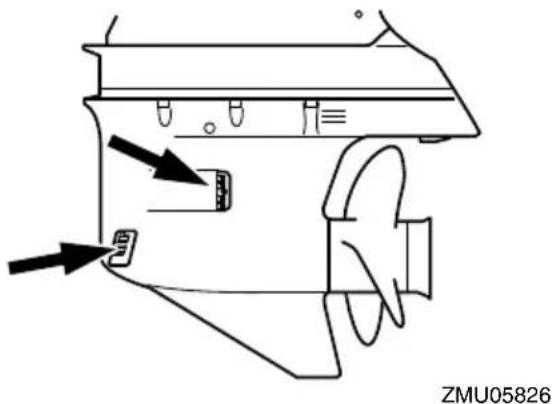

ZMU05826

Utilisateurs de moteurs jumelés :

Si le système d'alerte de surchauffe d'un moteur est activé, le régime baisse. Pour couper l'activation de l'alerte sur le moteur qui n'est pas affecté par la surchauffe, coupez l'interrupteur principal du moteur en surchauffe. Lorsque le système d'alerte est activé, arrêtez le moteur et relevez le moteur pour vérifier si l'entrée d'eau de refroidissement n'est pas obstruée. Si le système d'alerte est toujours activé, relevez le moteur hors-bord en surchauffe et retournez au port.

FMU41933

Alerte de faible pression d'huile

Si la pression d'huile baisse trop, ce dispositif d'alerte est activé.

• Le régime du moteur baisse automatiquement à environ 2000 tr/min.
• L'indicateur d'alerte de faible de pression d'huile du compte-tours multifonction 6Y8 s'allume ou se met à clignoter.

TACH 23 x100 r/min LOW OIL P i-3s...llh ZMU05430

TACH 23 x100 r/min L H ZMU0543

- La fenêtre contextuelle apparaît sur le Multi-Display.

• Le vibreur retentit.

YAMAHA ZMU07155 YAMAHA ZMU07156

Si le dispositif d'alerte est activé, arrêtez le moteur aussi rapidement que votre sécurité le permet. Vérifiez le niveau d'huile et ajoutez de l'huile si nécessaire. Si le niveau d'huile est correct et que le dispositif d'alerte ne s'arrête pas, consultez votre distributeur Yamaha.

Utilisateurs de moteurs jumelés :

Si le système d'alerte de faible pression d'huile d'un moteur est activé, le régime des deux moteurs baisse et le vibreur retentit. Pour couper l'activation de l'alerte sur le moteur qui n'est pas affecté par la faible pression d'huile, coupez l'interrupteur principal du moteur avec une faible pression d'huile.

FMU41942

Alerte du séparateur d'eau

Le moteur hors-bord est équipé d'un système d'alerte de séparateur d'eau. Si l'eau séparée du carburant dépasse un volume

Système de commande du moteur

spécifique, le système d'alerte est activé.

- L'indicateur d'alerte du séparateur d'eau du compte-tours multifonction 6Y8 s'allume ou se met à clignoter.

TACH 23 x100 r/min WATER IN FUEL

ZMU05423

107 de ce manuel pour purger l'eau du filtre à carburant. Regagnez rapidement le port et consultez immédiatement un revendeur Yamaha.

FCM02471

ATTENTION

Bien que le vibreur s'arrête lorsque le moteur a démarré et que le levier de commande ait été amené sur la position de marche avant ou arrière, n'utilisez pas le moteur hors-bord. Le moteur risque sinon de subir de graves dommages.

TACH 23 x100 r/min

ZMU05424

- La fenêtre contextuelle apparaît sur le Multi-Display.

- Le vibreur retentit par intermittence lorsque le levier de commande est au point mort.

Si le système d'alerte est activé, arrêtez immédiatement le moteur et consultez la page

FMU26903

Installation

Les informations présentées dans cette section sont uniquement fournies à titre de référence. Il n'est pas possible de fournir des instructions complètes pour toutes les combinaisons de bateau et de moteur possibles. Un montage correct dépend en partie de l'expérience et de la combinaison spécifique du bateau et du moteur.

FWM01591

AVERTISSEMENT

• La surmotorisation d'un bateau peut entraîner une grave instabilité. N'installez pas un moteur hors-bord dont la puissance en chevaux dépasse la capacité maximale du bateau qui est spécifiée sur la plaque d'homologation du bateau. Si le bateau ne porte pas de plaque d'homologation, consultez le fabricant du bateau.
• Un montage incorrect du moteur hors-bord peut entraîner des conditions dangereuses comme une mauvaise manœuvrabilité, une perte de contrôle ou un risque d'incendie. Pour les modèles à montage permanent, c'est votre distributeur ou toute autre personne expérimentée dans le montage qui doit effectuer l'installation du moteur.

FMU33482

Montage du moteur hors-bord

Le moteur hors-bord doit être monté de façon à ce que le bateau soit bien équilibré. Si non, le bateau pourra être difficile à manœuvrer. Sur les bateaux équipés d'un seul moteur, montez le moteur hors-bord dans l'axe (ligne de quille) du bateau. Sur les bateaux à moteurs jumelés, montez les moteurs hors-bord à équidistance de l'axe du bateau. Consultez votre distributeur Yamaha ou tout autre fabricant de bateaux pour plus d'informations sur la détermination de la position de montage adéquate.

1

ZMU01760
1. Axe (ligne de quille)

ZMU05141 1

1. Axe (ligne de quille)

FMU26936

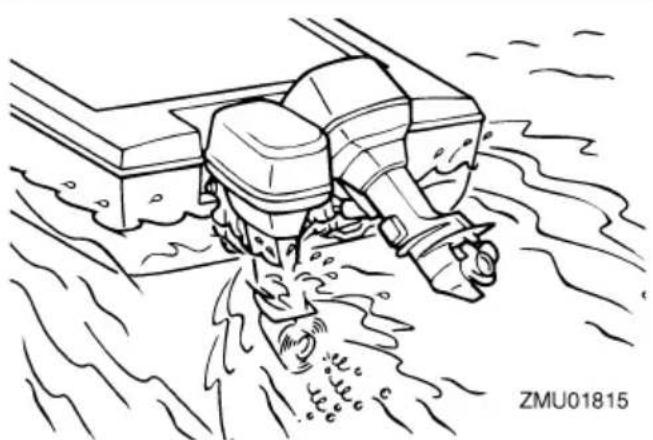

Hauteur de montage (fond du bateau)

La hauteur de montage de votre moteur hors-bord affecte son rendement et sa fiabilité. S'il est monté trop haut, l'hélice risque de ventiler, ce qui réduira la propulsion en raison d'un glissement excessif de l'hélice, et les entrées d'eau du système de refroidissement risquent de ne pas recevoir suffisamment d'eau, ce qui peut provoquer une surchauffe. Si le moteur est monté trop bas, la résistance dans l'eau (traînée) augmentera, réduisant ainsi le rendement et les performances du moteur.

En règle générale, le moteur hors-bord doit être monté de façon à ce que la plaque anti-cavitation soit alignée sur le fond de la coque du bateau. La hauteur de montage optimale du moteur hors-bord est affectée par la combinaison du bateau et du moteur ainsi que par l'utilisation que vous comptez en faire. Des tests de navigation à différentes hauteurs peuvent contribuer à déterminer la hauteur de montage optimale. Consultez votre distributeur Yamaha ou tout autre fabricant de bateaux pour plus d'informations sur la détermination de la hauteur de montage adéquate.

d'eau suffisante pour endommager gravement le moteur risque de pénétrer via l'entrée d'air du capot supérieur. Eliminez la cause des projections d'embruns.

• Vérifiez si l'orifice de ralenti reste assez haut pour éviter que de l'eau pénètre à l'intérieur du moteur, même lorsque le bateau est stationnaire avec une charge maximum.
• Une hauteur incorrecte du moteur ou des obstructions à un écoulement fluide de l'eau (comme le modèle et l'état du bateau, ou des accessoires comme des échelles de bain ou des émetteurs de sondeur) peuvent créer des projections d'embruns pendant que vous naviguez. Si le moteur hors-bord est utilisé en continu en présence de projections d'embruns, une quantité

FMU36382

Fonctionnement pour la première fois

FMU40512

Plein d'huile moteur

Le moteur hors-bord est expédié départ usine sans huile moteur. Si votre revendeur Yamaha ne remplit pas le moteur d'huile moteur, vous devez faire le plein d'huile moteur avant de le faire démarrer. ATTENTION: Vérifiez si le plein d'huile du moteur a été effectué avant de faire fonctionner le moteur pour la première fois. Sinon, le moteur risque d'être gravement endommagé. [FCM02241]

L'étiquette suivante, qui est apposée sur le moteur hors-bord lorsqu'il est expédié de l'usine, doit être enlevée après que le plein d'huile moteur a été effectué pour la première fois. Pour plus d'informations sur la vérification du niveau d'huile moteur, voir page 59.

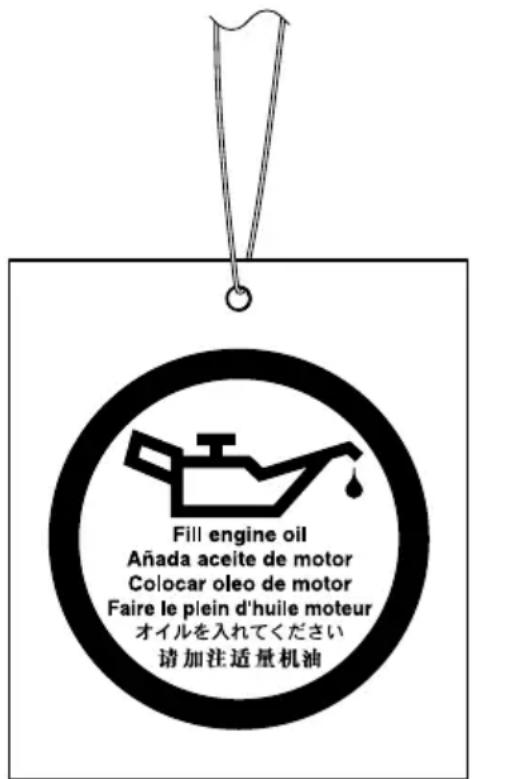

Fill engine oil Añada aceite de motor Colocar oleo de motor Faire le plein d'huile moteur オイルを入れてください 请加注适量机油

ZMU01710

FMU30175

Rodage du moteur

Votre nouveau moteur requiert une période de rodage pour permettre aux surfaces en contact de s'araser uniformément. Un rodage correctement effectué permet de garantir de bonnes performances et une plus grande durée de vie utile du moteur. ATTENTION: La négligence de la procédure de rodage peut entraîner une réduction de la durée de vie utile du moteur et même de graves dommages au moteur. [FCM00802]

FMU41223

Procédure de rodage du moteur

Votre nouveau moteur requiert une période de rodage de 10 heures pour permettre aux surfaces en contact des pièces mobiles de s'araser uniformément.

Faites tourner le moteur dans l'eau et sous charge (en prise avec une hélice installée) pendant 10 heures de la façon suivante. Pendant le rodage du moteur, évitez les régimes de ralenti prolongés, les eaux agitées et les zones densément fréquentées.

1. Pendant la 1ère heure de fonctionnement:

Faites tourner le moteur à différents régimes jusqu'à 2000 tr/min ou approximativement à 1/2-puissance.

1. Pendant la 2ème heure de fonctionnement:

Augmentez le régime du moteur de manière à faire planer le bateau (mais évitez de le faire tourner à plein gaz), puis réduisez les gaz tout en maintenant le bateau à une vitesse de planage.

1. Pendant les 8 heures de fonctionnement suivantes:

Faites tourner le moteur à n'importe quel régime. Evitez cependant de faire tourner le moteur à plein régime pendant plus de 5 minutes d'affilée.

1. Après les 10 premières heures de fonctionnement:

Faites fonctionner le moteur normalement.

FMU36402

Connaissez votre bateau

Tous les bateaux présentent des caractéristiques de manœuvrabilité uniques. Naviguez précautionneusement lorsque vous apprenez comment votre bateau manœuvre dans différentes conditions et avec différents angles de trim (voir page 70).

FMU36414

Contrôles avant le démarrage du moteur

FWM01922

AVERTISSEMENT

Si l'un des éléments du "Contrôles avant le démarrage du moteur" ne fonctionne pas correctement, faites-le inspecter et réparer avant d'utiliser le moteur horsbord. Un accident risque sinon de se produire.

FCM00121

ATTENTION

Ne faites pas démarrer le moteur hors de l'eau. Une surchauffe et de graves dommages pourraient en résulter.

FMU36422

Niveau de carburant

Veillez à disposer de suffisamment de carburant pour votre sortie. Une bonne règle de base consiste à utiliser 1/3 de votre carburant pour arriver à destination, 1/3 pour en revenir et à en conserver 1/3 comme réserve de secours. Alors que le bateau est de niveau sur une remorque ou dans l'eau, tournez la clé sur la position "O(marche) et vérifiez le niveau de carburant. Pour les instructions de remplissage, voir page 62.

FMU40773

Dépose du capot supérieur

Pour les contrôles suivants, déposez le capot supérieur du capot inférieur.

Pour déposer le capot supérieur, relevez les leviers de verrouillage du capot et soulevez le capot supérieur.

3 2 1 ZMU06914

1. Levier de verrouillage du capot
2. Capot inférieur
3. Capot supérieur

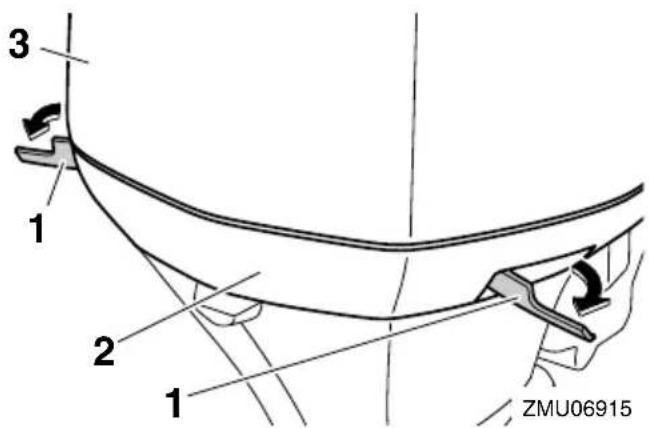

3 1 2 1 ZMU06915

1. Levier(s) de verrouillage du capot
2. Capot inférieur
3. Capot supérieur

FMU36443

Système d'alimentation

FWM00061

AVERTISSEMENT

L'essence et ses vapeurs sont hautement inflammables et explosives. Eloignez les

étincelles, les cigarettes, les flammes et toutes les sources d'allumage.

FWM00911

AVERTISSEMENT

Une fuite de carburant peut provoquer un incendie ou une explosion.

• Contrôlez régulièrement la présence de futies de carburant.
• Si vous découvrez une fuite, faites impérativement réparer le système d'alimentation par un mécanicien qualifié. Des réparations incorrectes peuvent rendre dangereuse l'utilisation du moteur hors-bord.

FMU36452

Contrôle de la présence de fuites de carburant

• Vérifiez s'il y a des fuites de carburant ou des vapeurs d'essence dans le bateau.
• Vérifiez si le circuit d'alimentation ne présente pas de fuite de carburant.
• Vérifiez le réservoir de carburant et les conduites d'alimentation quant à la présence de fissures, de gonflements ou d'autres dommages.

FMU37323

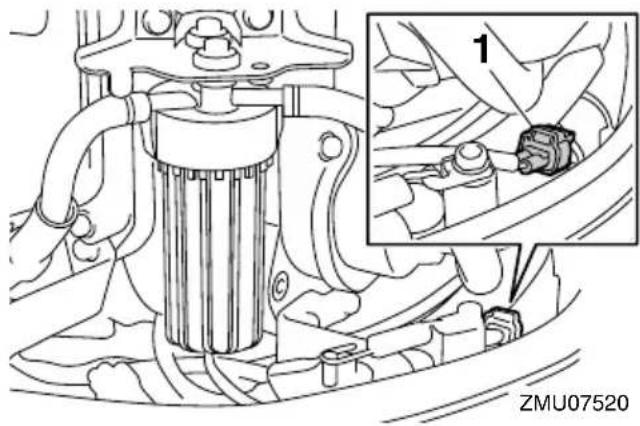

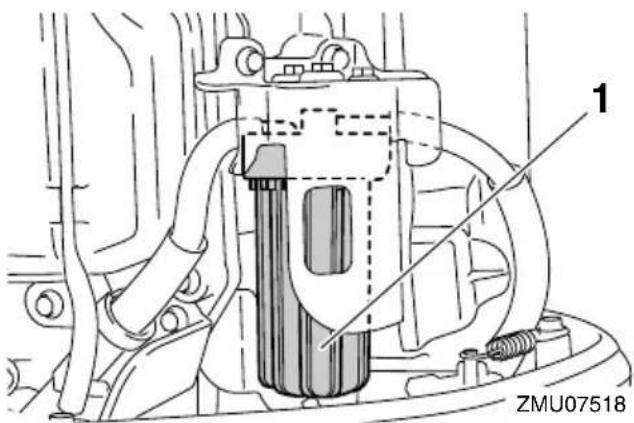

Contrôle du filtre à carburant

Vérifiez si le filtre à carburant est propre et exempt d'eau. S'il y a de l'eau dans le carburant, ou s'il y a une quantité significative de débris, le réservoir à carburant doit être vérifié et nettoyé par un revendeur Yamaha.

• Tournez l'interrupteur principal sur la position "ON (marche) et assurez-vous que l'indicateur de la Digital electronic control active s'allume.
• Tournez le volant à fond vers la gauche et vers la droite. Assurez-vous que le fonctionnement est régulier et sans hésitations sur toute la course, sans blocage ni jeu excessif.
• Actionnez les leviers d'accélérateur plusieurs fois de suite pour vous assurer que leur course ne marque aucune hésitation. Le déplacement doit être régulier sur toute la course, et chaque levier doit revenir complètement en position de ralenti.

FMU40363

Cordon du coupe-circuit du moteur

Vérifiez le cordon de coupe-circuit du moteur et l'agrafe quant à la présence de dommages, comme des coupures, des ruptures et des traces d'usure.

1 2 ZMU06873

1. Agrafe
2. Cordon de coupure du moteur

FMU40994

Huile moteur

1. Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si le moteur hors-bord n'est pas de niveau, le niveau d'huile indiqué sur la jauge d'huile risque de manquer de précision. [FCM01862]

2. Retirez la jauge d'huile et essuyez-la.

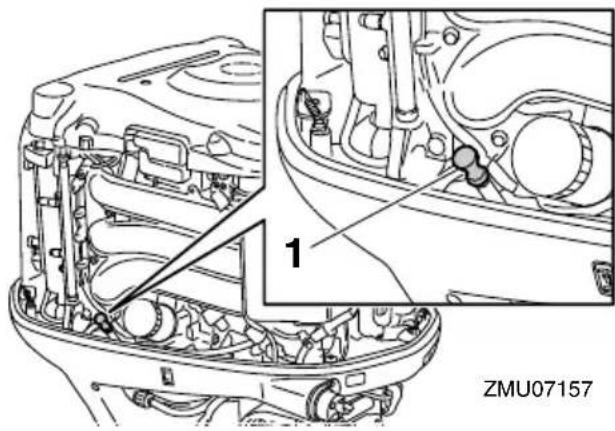

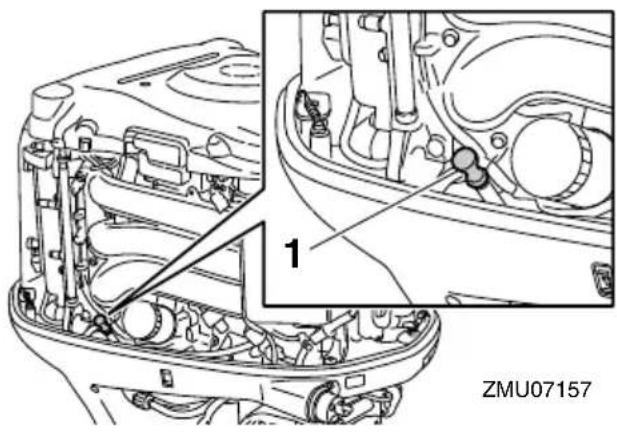

1 ZMU07157

1. Jauge d'huile
2. Insérez complètement la jauge d'huile et retirez-la à nouveau.
3. Vérifiez si le niveau d'huile sur la jauge d'huile se situe entre les repères de niveau inférieur et supérieur. Consultez votre revendeur Yamaha si le niveau d'huile n'est pas au niveau correct ou si

l'huile présente un aspect laiteux ou est souillée.

1 2 3 ZMU06918

1. Jauge d'huile
2. Repère supérieur
3. Repère inférieur

FMU40412

Moteur hors-bord

- Vérifiez si le moteur hors-bord est monté correctement et vérifiez si les boulons de montage du moteur hors-bord sont bien serrés. - Contrôlez si l'hélice n'est pas endommagée. - Contrôlez la présence de fuites d'huile moteur.

FMU40372

Dispositif de rinçage

Vérifiez si le connecteur du dispositif de rinçage est correctement serré sur le raccord de la cuvette. ATTENTION: Veillez à connecter le dispositif de rinçage au raccord de la cuvette et à le serrer correctement. Sinon, de l'eau de refroidissement s'écoulera en cours de fonctionnement, provoquant ainsi une surchauffe du moteur. [FCM02292]

3 2 1 ZMU07158

1. Dispositif de rinçage
2. Connecteur de tuyau d'arrosage
3. Raccord

FMU40752

Installation du capot supérieur

1. Vérifiez si le joint en caoutchouc n'est pas endommagé. Si le joint en caoutchouc est endommagé, faites-le remplacer par un revendeur Yamaha.

1 2 ZMU07159

1. Joint en caoutchouc

2. Capot inférieur

3. Vérifiez si le joint en caoutchouc est correctement engagé tout autour du capot supérieur.

4. Vérifiez si les trois leviers de verrouillage du capot sont dégagés vers l'extérieur.
5. Alignez les 3 saillies du dessus du capot supérieur sur les supports correspondants du capot inférieur, et placez ensuite le capot supérieur sur le capot inférieur.

1 2 3 4 ZMU07015

1. Capot supérieur
2. Saillie
3. Support
4. Capot inférieur

1 2 3 2 3 4 ZMU07016

1. Capot supérieur
2. Saillie
3. Support

4. Capot inférieur

5. Poussez les leviers de verrouillage du capot vers l'intérieur pour fixer le capot

supérieur.

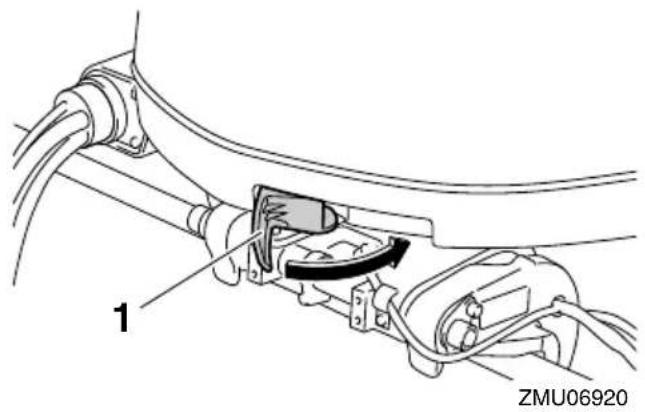

1 ZMU06920

1. Levier de verrouillage du capot

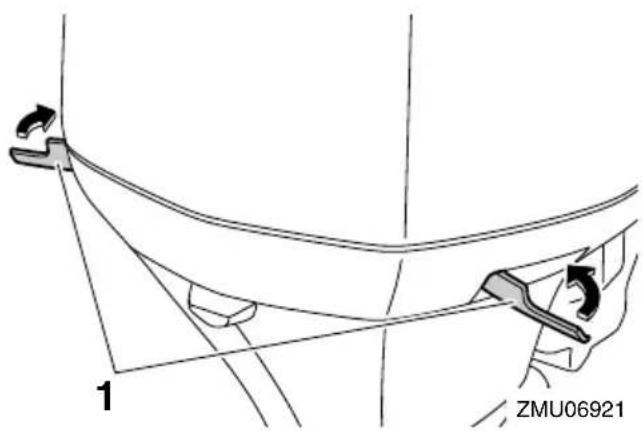

1 ZMU06921

1. Levier(s) de verrouillage du capot

2. Vérifiez le montage du capot supérieur en appuyant dessus des deux mains. ATTENTION: Si le capot supérieur n'est pas installé correctement, des projections d'eau peuvent entrer sous le capot supérieur et endommager le moteur, ou le capot supérieur risque de s'arracher en cours de navigation à grande vitesse. [FCM02371]

Contrôle du système de trim et du système de relevage

FWM01931

AVERTISSEMENT

• Ne vous placez jamais sous l'embase lorsque le moteur hors-bord est relevé, même si le levier de support de relevage est verrouillé. De graves blessures peuvent résulter d'une chute accidentelle du moteur hors-bord.
• Un membre risque de se coincer entre le moteur et le support de fixation lorsque le moteur est relevé et abaissé.

• Veillez à ce que personne ne se trouve à proximité du moteur hors-bord avant d'exécuter ce contrôle.

• Vérifiez si le système de trim ne présente pas de traces de fuites d'huile.

• Actionnez chacun des interrupteurs de trim de la Digital electronic control et du carénage inférieur du moteur (si équipé) pour vous assurer que tous les interrupteurs fonctionnent.
• Relevez le moteur hors-bord et vérifiez si la tige d'inclinaison et les tiges de trim sont complètement déployées.

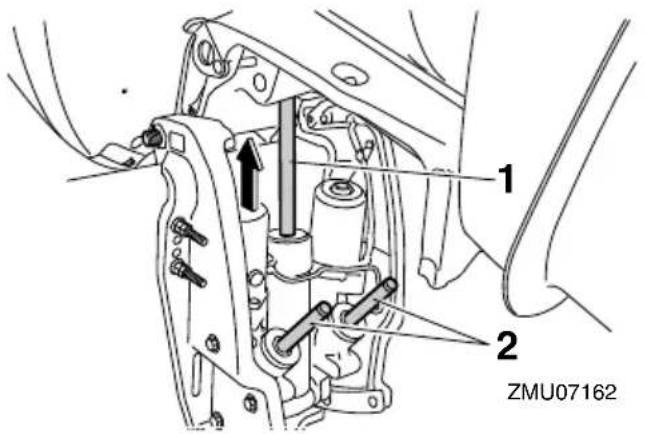

1 2 ZMU07162

1. Tige d'inclinaison

2. Tiges de trim

3. Utilisez le levier support de relevage pour verrouiller le moteur en position relevée. Actionnez brièvement l'interrupteur d'abaissement de façon à ce que le moteur soit soutenu par le levier support de relevage.

1. Levier support de relevage

2. Vérifiez que la tige d'inclinaison et les tiges de trim sont exemptes de corrosion ou d'autres dommages.

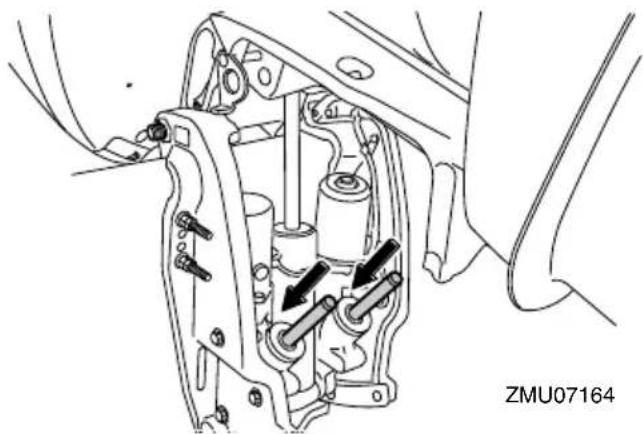

3. Actionnez l'interrupteur d'abaissement jusqu'à ce que les tiges de trim se soient complètement rétractées dans les cylindres.

1. Actionnez l'interrupteur de relevage de trim jusqu'à ce que la tige d'inclinaison soit complètement déployée. Déver-rouillez le levier support de relevage.
2. Abaissez le moteur hors-bord. Vérifiez si la tige d'inclinaison et les tiges de trim fonctionnent correctement.

FMU36583

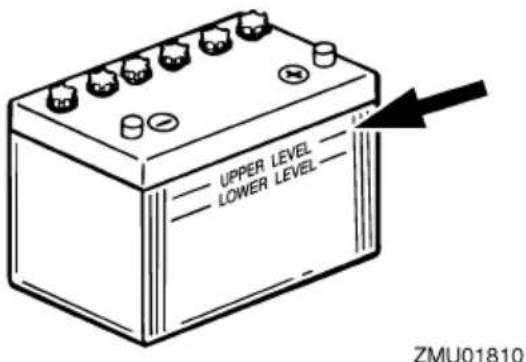

Batterie

Contrôlez si la batterie est en bon état et si elle est complètement chargée. Contrôlez si les connexions de la batterie sont propres, bien serrées et recouvertes de protections isolantes. Les contacts électriques de la batterie et les câbles doivent être propres et correctement raccordés, sinon la batterie ne permettra pas de faire démarrer le moteur. Reportez-vous aux instructions du fabricant de la batterie pour les contrôles de votre batterie.

FMU30027

Remplissage de carburant

FWM01831

AVERTISSEMENT

• L'essence et ses vapeurs sont hautement inflammables et explosives. Effectuez toujours le plein de carburant conformément à cette procédure afin de réduire le risque d'incendie et d'explosion.
  • L'essence est toxique et peut causer

des blessures, voire la mort. Manipulez l'essence précautionneusement. Ne siphonnez jamais de l'essence avec la bouche. Si vous avalez de l'essence, si vous inhalez de grandes quantités de vapeur d'essence ou si vous recevez de l'essence dans les yeux, consultez immédiatement un médecin. Si vous renversez de l'essence sur votre peau, lavez-vous à l'eau et au savon. Si vous renversez de l'essence sur vos vêtements, changez de tenue.

1. Assurez-vous que le moteur est à l'arrêt.
2. Assurez-vous que le bateau se trouve à un endroit extérieur bien aéré, soit correctement amarré soit sur une remorque.
3. Assurez-vous que personne ne se trouve dans le bateau.
4. Ne fumez pas et restez à l'écart des étincelles, des flammes, des décharges d'électricité statique et de toute autre source d'allumage.
5. Si vous utilisez un conteneur portable pour stocker le carburant et faire le plein, utilisez uniquement un conteneur à ES-SENCE homologué localement.
6. Mettez le bec du pistolet de remplissage en contact avec l'ouverture de l'orifice de remplissage ou de l'entonnoir afin d'éviter la production d'étincelles électrostatiques.
7. Remplissez le réservoir de carburant, mais ne le surremplissez pas. AVERTISSEMENT! Ne surremplissez pas. Sinon, le carburant peut se dilater et déborder si la température augmente.

[FWM02611]

1. Serrez correctement le bouchon du réservoir de carburant.

2. Essuyez immédiatement les éventuelles

coulures d'essence avec des chiffons secs. Eliminez les chiffons conformément aux lois et réglementations locales.

FMU40252

Utilisation du moteur

FWM02601

AVERTISSEMENT

Ce produit émet des gaz d'échappement qui contiennent du monoxyde de carbone, un gaz inodore et incolore qui peut causer des lésions cérébrales, voire la mort en cas d'inhalation. Les symptômes sont des nausées, des vertiges et la somnolence. Veillez à ce que le cockpit et la cabine soient bien aérés. Evitez d'obstruer les sorties d'échappement.

FMU41291

Branchement de l'alimentation

1. Si votre bateau est équipé d'un sélecteur de réservoir de carburant, tournez le sélecteur sur le réservoir de carburant approprié.

2. Actionnez la pompe d'amorçage avec la flèche orientée vers le haut jusqu'à ce que vous la sentiez devenir plus ferme.

ZMU01770

1. Flèche

FMU27495

Démarrage du moteur

FWM01601

AVERTISSEMENT

Avant de faire démarrer le moteur, assurez-vous que le bateau est solidement amarré et que vous pouvez éviter d'éventuels obstacles. Assurez-vous qu'il n'y a pas de baigneurs dans l'eau à proximité de vous.

FMU41791

Contrôles de démarrage

Amenez le levier de commande au point mort et l'interrupteur principal sur la position "ON(marche). Assurez-vous qu'aucun indicateur d'alerte ne s'allume. Si le vibreur retentit et si l'indicateur du dispositif d'alerte du séparateur d'eau se met à clignoter, consultez immédiatement votre revendeur Yamaha.

FMU41803

Procédure de démarrage du moteur

FWM01842

AVERTISSEMENT

- La négligence de la fixation du cordon de coupe-circuit du moteur peut entraîner l'éloignement du bateau si l'opérateur est éjecté. En cours d'utilisation, attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. N'attachez pas le cordon à un vêtement susceptible de se déchirer. Ne faites pas passer le cordon là où il risque d'être coincé, ce qui l'empêcherait de fonctionner.

- Evitez de tirer accidentellement sur le cordon en cours de fonctionnement normal. Une perte de puissance signifie la perte d'une grande partie de la manœuvrabilité. De même, sans la puissance du moteur, le bateau risque

de ralentir brusquement. Ce qui pourrait projeter les personnes et les objets vers l'avant.

1. Si équipé du Yamaha Security System: Si le mode verrouillé du Yamaha Security System est sélectionné, utilisez le transmetteur de commande à distance pour sélectionner le mode déverrouillé. Un bref bip sonore retentit deux fois lors du déverrouillage du Yamaha Security System. Pour plus d'informations, voir page 27.

REMARQUE:

• Si vous ne savez plus où en est le mode de sécurité actuel, appuyez sur le bouton de verrouillage ou de déverrouillage pour réinitialiser le mode de sécurité.
• La plage de transmission des signaux du transmetteur de commande à distance varie en fonction de la position de montage du récepteur. Pour utiliser correctement le Yamaha Security System, utilisez le transmetteur aussi près que possible du récepteur.
• Si le Yamaha Security System ne fonctionne pas correctement, répétez une fois de plus la procédure d'activation.
• Placez le levier de commande au point mort.

N ZMU05829

REMARQUE:

Le dispositif de sécurité de démarrage embrayé empêche le moteur de démarrer sauf s'il est au point mort.

1. Attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. Introduisez ensuite l'agrafe située à l'autre extrémité du cordon dans le coupe-circuit de sécurité.

YAMAHR ZMU07167

1. Tournez l'interrupteur principal sur la position "ON(marche) pour vous assurer que l'indicateur d'activation du Digital Electronic Control s'allume. Le moteur ne peut démarrer lorsque l'indicateur d'alerte du Digital Electronic Control est allumé.

OFF ON YAMAHA ZMU07217

1. Tournez l'interrupteur principal sur "STAGEMarrer), et maintenez-le sur cette position pendant 5 secondes maximum. ATTENTION: Ne tournez jamais

l'interrupteur principal sur la position "STAR(démarrer) pendant que le moteur tourne. Ne laissez pas le moteur du démarreur tourner pendant plus de 5 secondes. Si vous faites tourner le moteur du démarreur pendant plus de 5 secondes d'affilée, la batterie se déchargera rapidement et il sera impossible de faire démarrer le moteur. Le démarreur risque également d'être endommagé. Si le moteur ne démarre pas au bout de 5 secondes, ramenez l'interrupteur principal sur "ON(marche), attendez 10 secondes, puis lancez de nouveau le moteur. [FCM00193]

ON START YAMAHA ZMU07169

Pour faire démarrer le moteur avec le bouton marche/arrêt, appuyez sur le bouton pour faire démarrer le moteur. L'indicateur pour le démarrage du moteur s'allume.

PORT STBD START STOP START STOP YAMAHA

ZMU07148

Pour faire démarrer le moteur avec le bouton marche/arrêt de la platine de contrôle marche/arrêt général, appuyez sur le bouton pour faire démarrer tous les moteurs.

ALL START STOP YAMAHA

ZMU07150

REMARQUE:

• Lorsque l'interrupteur principal est réglé sur la position "STARDémarrer) alors que l'agrafe est retirée du coupe-circuit de sécurité du moteur, le vibreur retentit.
• Dans le cas d'un bi-moteur, si l'agrafe est retirée du coupe-circuit de sécurité, le vibreur retentit lorsque le bouton marche/arret est enfoncé.
• Dans le cas d'un bi-moteur, lorsque l'un des moteurs a démarré, le moteur qui a démarré peut être arrêté en appuyant sur le bouton marche/arrêt de la platine de contrôle marche/arrêt général.

FMU36511

Contrôles après le démarrage du moteur

FMU41361

Eau de refroidissement

Vérifiez la constance du débit d'eau de la sortie témoin d'eau de refroidissement. Un débit d'eau continu de la sortie témoin d'eau de refroidissement indique que la pompe à eau pompe l'eau dans les passages d'eau de refroidissement.

REMARQUE:

Lorsque le moteur a démarré, il peut y avoir un léger décalage avant que de l'eau s'écoule de la sortie témoin de l'eau de refroidissement.

FCM02251

ATTENTION

Si de l'eau ne s'écoule pas en permanence de la sortie témoin d'eau de refroidissement pendant que le moteur tourne, une surchauffe et de graves dommages peuvent en résulter. Arrêtez le moteur et vérifiez si l'entrée d'eau de refroidissement du carter inférieur n'est pas obs-truée. Consultez votre revendeur Yamaha si le problème ne peut être localisé et cor-rigé.

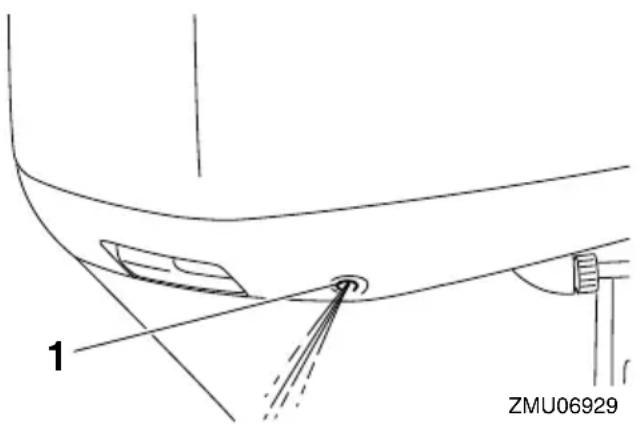

1. Sortie témoin d'eau de refroidissement

FMU27671

Mise à température du moteur

FMU41811

Modèles à démarreur électrique

Après que le moteur a démarré, faites chauffer le moteur jusqu'à ce que le régime du moteur se stabilise au régime de ralenti. L'indicateur de préchauffage du moteur apparaît dans le Multi-Display pendant le préchauffage du moteur. Pour plus d'informations, voir la page 38.

FMU36532

Contrôles après la mise à température du moteur

FMU36542

Changement de vitesses

Alors que le bateau est solidement amarré, et sans actionner l'accélérateur, vérifiez si le moteur passe facilement en marche avant et en marche arrière, et puis au point mort.

FMU41821

Contacteurs d'arrêt

Appliquez la procédure suivante pour vérifier si l'interrupteur principal et le coupe-circuit de sécurité du moteur fonctionnent correctement.

• Vérifiez si le moteur s'arrête lorsque vous amenez l'interrupteur principal sur la position "O(rarrêt), ou appuyez sur le bouton marche/arrêt.
• Vérifiez si le moteur s'arrête lorsque l'agrafe est retirée du coupe-circuit de sécurité du moteur.
• Vérifiez si le moteur ne démarre pas lorsque l'agrafe est retirée du contacteur de coupure du moteur.

FMU35125

Changement de vitesses

FWM00181

AVERTISSEMENT

Avant d'embrayer, assurez-vous qu'il n'y a pas de baigneurs ni d'obstacles dans l'eau à proximité de vous.

Faites chauffer le moteur avant de changer de vitesse. Tant que le moteur n'est pas à température, il se peut que le régime de ralenti soit plus élevé que la normale. Le levier de commande de la Digital electronic control peut même être actionné à régime élevé. Le changement de vitesses ne fonctionnera cependant pas tant que le régime du moteur n'a pas baissé à un régime qui permet le changement des vitesses. Par conséquent, lors d'un changement de vitesse rapide, il peut y avoir un décalage après que le changement de vitesses a été actionné jusqu'à ce que le régime ait baissé suffisamment.

Pour quitter le point mort

1. Relevez la commande de verrouillage au point mort (si équipée).
2. Déplacez le levier de commande de 22.5° (vous sentez une résistance) d'un geste ferme et vif vers l'avant (pour la marche avant) ou vers l'arrière (pour la marche arrière).

22.5° F N R 22.5° ZMU05831

Pour passer de la prise (marche avant/arrière) au point mort

1. Coupez les gaz de façon à ce que le moteur ralentisse jusqu'au régime de ralenti.

F

R

ZMU05832

1. Lorsque le moteur tourne au ralenti en prise, amenez le levier de commande au point mort d'un geste ferme et vif.

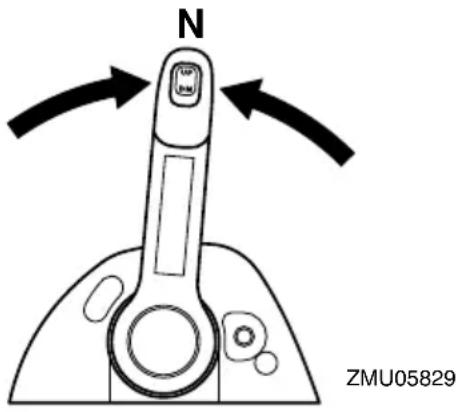

N ZMU05829

FMU31743

Arrêt du bateau

FWM01511

! AVERTISSEMENT

• N'utilisez pas la fonction de marche arrière pour ralentir ou arrêter le bateau, car vous risqueriez de perdre le contrôle du bateau, d'être éjecté, ou encore de causer un impact dans le volant ou d'autres parties du bateau. Cela pourrait accroître le risque de blessures graves. Cela risquerait également d'endommager le mécanisme d'inverseur.
• Ne passez pas en marche arrière lorsque vous naviguez à une vitesse de planage. Une perte de contrôle, la submersion du bateau ou des dommages pourraient en résulter.

Le bateau n'est pas équipé d'un système de freinage séparé. C'est la résistance de l'eau qui arrête le moteur après que le levier d'accélérateur a été ramené sur la position de ralenti. La distance d'arrêt varie suivant la masse brute, l'état de la surface de l'eau et le direction du vent.

FMU30881

Régime embrayé

FMU41832

Réglage du régime embrayé

Lorsque le levier de commande se trouve en

position de marche avant ou en position de marche arrière et que l'accélérateur est en position complètement fermée, vous pouvez ajuster le régime embrayé entre 600 tr/min et 1000 tr/min en l'augmentant ou en le diminuant d'environ 50 tr/min. L'affichage indique le régime du moteur lorsque le régime du moteur est augmenté de la position complètement fermée en mode de réglage du régime embrayé. Lorsque l'accélérateur est ramené en position complètement fermée, l'affichage indique de nouveau le régime embrayé. Lorsque le moteur est arrêté ou que le régime du moteur dépasse 3000 tr/min, le mode de réglage du régime embrayé est désactivé.

Pour plus de détails, voir le manuel d'utilisation annexé.

TACH 750 r/min TROLL ZMU05931

TACH - 750- ZMU06309

• Le régime embrayé est affecté par les courants et d'autres conditions d'utilisation et peut différer du régime actuel du moteur.
• Pendant le préchauffage d'un moteur froid, le régime embrayé ne peut être réduit en dessous du régime de ralenti spécifié du moteur.

FMU27822

Arrêt du moteur

Avant d'arrêter le moteur, laissez-le d'abord refroidir pendant quelques minutes au ralenti ou à faible régime. Il est déconseillé d'arrêter le moteur immédiatement après avoir navigué à haute vitesse.

FMU41841

Procédure d'arrêt du moteur

1. Le moteur peut être arrêté en appuyant sur le bouton marche/arrêt ou en tournant l'interrupteur principal sur la position "OR(arrêt). Après que le moteur a été arrêté en utilisant le bouton marche/arrêt, tournez l'interrupteur principal sur la position "OR(arrêt).

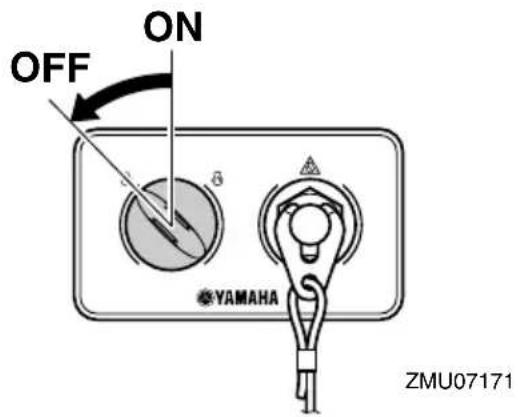

OFF ON YAMAHA ZMU07171

PORT STBD START STOP START STOP YAMAHA

ZMU07148

ALL START STOP YAMAHA

ZMU07150

REMARQUE:

- Le moteur peut également être arrêté en tirant sur le cordon pour enlever l'agrafe du coupe-circuit du moteur, puis tournez l'interrupteur principal sur "OFF(arrêt).

1. Si équipé du Yamaha Security System: Lorsque vous quittez votre bateau, réglez le Yamaha Security System en mode de verrouillage en appuyant sur le bouton de verrouillage du transmetteur de commande à distance. Un bref bip

sonore retentit une fois lors du déverrouillage du système de sécurité. Le mode de verrouillage est uniquement sélectionné lorsque l'interrupteur principal est amené sur la position "Off (ar- rêt). Pour plus d'informations, voir page 27. AVERTISSEMENT! N'activez pas le Yamaha Security System en mode verrouillé lorsque vous arrêtez le moteur loin des rives. [FWM02151]

1. Retirez la clé si vous laissez le bateau sans surveillance.

FMU27865

Réglage du trim du moteur hors-bord

FWM00741

AVERTISSEMENT

Un trim (relevé ou abaissé) excessif pour les conditions d'utilisation peut provoquer une instabilité du bateau et rendre le bateau plus difficile à manœuvrer. Cela augmente les risques d'accidents. Si le bateau commence à devenir instable ou difficile à manœuvrer, ralentissez ou ajustez l'angle de trim.

L'angle de trim du moteur hors-bord contribue à déterminer la position de la proue du bateau dans l'eau. Un angle de trim correct permet d'améliorer les performances et les économies de carburant tout en réduisant les contraintes sur le moteur. L'angle de trim correct dépend de la combinaison du bateau, du moteur et de l'hélice. L'angle de trim correct est également affecté par des variables telles que la charge du bateau, l'état de la mer et la vitesse de navigation.

1. Angle de fonctionnement du trim

FMU27889

Réglage de l'angle de trim (système de relevage assisté)

FWM00754

AVERTISSEMENT

• Veillez à ce que toutes les personnes se tiennent à l'écart du moteur hors-bord lorsque vous ajustez l'angle de trim. Un membre risque de se coincer entre le moteur et le support de fixation lorsque le moteur est relevé et abaissé.
• Faites preuve de vigilance lorsque vous essayez une position de trim pour la première fois. Augmentez progressivement la vitesse et soyez attentifs aux éventuels signes d'instabilité et problèmes de contrôle. Un angle de trim incorrect peut entraîner une perte de contrôle.
• Si équipé d'un interrupteur de trim situé sur la cuvette, utilisez uniquement l'interrupteur lorsque le bateau est à l'arrêt complet et le moteur coupé. N'ajustez pas l'angle de trim avec cet interrupteur pendant que vous naviguez avec le bateau.

Ajustez l'angle de trim du moteur hors-bord à l'aide de l'interrupteur de trim.

UP 1 DN ZMU05834 UP 1 DN 1 UP UP DN YAMAYA DN ZMU05835

1. Interrupteur de trim

Pour relever la proue (proue relevée), appuyez sur l'interrupteur "UR(relever).

Pour abaisser la proue (proue abaissée), appuyez sur l'interrupteur "DNabaisser).

Effectuez des tests de fonctionnement avec le système de trim réglé suivant différents angles afin de trouver la position qui convient le mieux à votre bateau et à vos conditions d'utilisation.

FMU27913

Réglage du trim du bateau

Lorsque le bateau plane, une attitude de proue relevée produit une diminution de la traînée, une plus grande stabilité et une efficacité accrue. C'est généralement le cas lorsque la ligne de quille du bateau est relevée d'environ 3 à 5 degrés. Avec la proue relevée, le bateau peut davantage avoir tendance à virer d'un côté ou de l'autre. Compensez cette tendance en agissant sur la direction. Lorsque la proue du bateau est abaissée, il est plus facile d'accélérer depuis l'arrêt pour faire planer le bateau.

Une proue trop relevée place la proue du bateau trop haut par rapport à la surface de l'eau. Les performances et l'économie diminuent parce que la coque du bateau pousse sur l'eau et que la traînée aérodynamique est plus importante. Une proue excessivement relevée peut également faire ventiler l'hélice, ce qui réduit encore les performances, faire "marsouiner" le bateau (bonds dans l'eau), et projeter le pilote et les passagers par-dessus bord.

Une proue trop abaissée fait "piquer du nez" au bateau, ce qui réduit l'économie de carburant et ne permet pas d'accélérer facilement. Naviguer à grande vitesse avec la proue

abaissée rend également le bateau instable. La résistance à la proue est fortement accrue, ce qui augmente le risque de "gouverner par la proue" et rend la navigation difficile et dangereuse.

Selon le type de bateau, l'angle de trim du moteur hors-bord peut avoir un léger effet sur le trim du bateau pendant que vous naviguez.

FMU27948

Relevage et abaissement

Si vous arrêtez le moteur pour une certaine durée ou si le bateau est amarré en eau peu profonde, le moteur hors-bord doit être relevé afin de protéger l'hélice et le carter inférieur contre tout dommage résultant d'une collision avec des obstacles ainsi que pour réduire la corrosion saline.

FWM01544

AVERTISSEMENT

Assurez-vous que toutes les personnes se tiennent à l'écart du moteur hors-bord lorsque vous relevez et que vous abaissez le moteur hors-bord. Un membre risque de se coincer entre le moteur hors-bord et le support de fixation lorsque le moteur hors-bord est relevé et abaissé.

FCM00993

ATTENTION

- Avant de relever le moteur, appliquez la

procédure "Arrêt du moteur" dans ce chapitre. Ne relevez jamais le moteur hors-bord pendant que le moteur tourne. De graves dommages peuvent résulter d'une surchauffe.

- Pour éviter que les passages d'eau de refroidissement gèlent lorsque la température ambiante est de 5°C (41°F) ou moins, relevez le moteur hors-bord après qu'il a été arrêté 30 secondes ou plus.

FMU3550B

Procédure de relevage (modèles à système de trim)

1. Placez le levier de commande au point mort.

N ZMU05829

1. Appuyez sur l'interrupteur de trim " 'UP (relever) jusqu'à ce que le moteur hors-bord soit complètement relevé.

UP UP DN ZMU05837

UP UP ZMU05838 UP ZMU07177

1. Réglez le levier de support de relevage pour soutenir le moteur. AVERTISSEMENT! Après avoir relevé le moteur, veillez à le soutenir au moyen du bouton support de relevage ou du levier support de relevage. Sinon, le moteur hors-bord risque de retomber brusquement si la pression d'huile dans le système de trim ou dans le système de relevage assisté venait à baisser. [FWM00263] ATTENTION: N'utilisez pas le levier ou le bouton de support de relevage lorsque vous remorquez le bateau. Le moteur hors-bord pourrait se déverrouiller du support de relevage et retomber. Si le moteur ne peut être remorqué en position de fonctionnement normale, employez un dispositif de support pour le verrouiller en position relevée. Pour plus d'informations, voir page 77. [FCM01642]

1. Lorsque le moteur est soutenu par le levier support de relevage, appuyez sur l'interrupteur de trim "DN (abaisser) pour rétracter les tiges de trim. ATTENTION: Veillez à ce que les tiges de trim soient complètement rétractées lors de l'amarrage. Cela protège les tiges contre les concrétions marines et la corrosion, qui pourraient endommager le mécanisme du système de trim. [FCM00253]

FMU35517

Procédure d'abaissement (modèles à système de trim)

1. Appuyez sur l'interrupteur de trim " 'UP (relever) jusqu'à ce que le moteur hors-bord soit supporté par la tige d'inclinai-son et que le levier support de relevage se dégage.

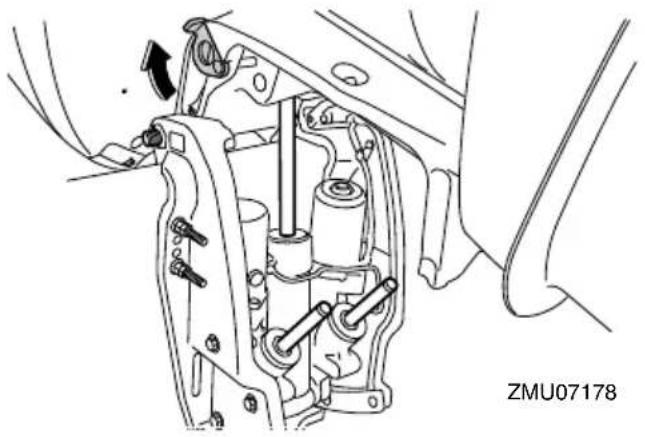

2. Dégagez le levier support de relevage.

1. Appuyez sur l'interrupteur de trim "DN (abaisser) pour abaisser le moteur hors-bord sur la position voulue.

UP DN DN

ZMU05840

DN YAMAVA ZMU05841

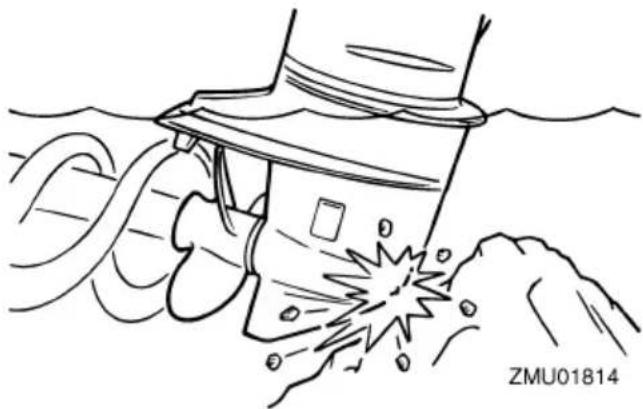

Navigation en eau peu profonde

Le moteur hors-bord peut être relevé partiellement pour permettre la navigation en eau peu profonde.

FCM02361

ATTENTION

Ne relevez pas le moteur de sorte que l'entrée d'eau de refroidissement de l'embase se trouve au-dessus du niveau de l'eau lorsque vous positionnez le moteur hors-bord et que vous naviguez en eau peu profonde. De graves dommages risquent sinon de résulter d'une surchauffe.

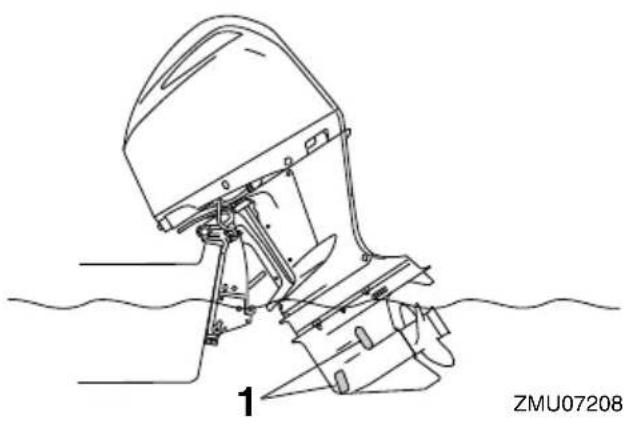

1. Entrée d'eau de refroidissement

FMU35237

Procédure pour les modèles à système de trim

1. Placez le levier de commande au point mort.

N ZMU05829

1. Relevez légèrement le moteur hors-bord jusqu'à la position voulue à l'aide de l'interrupteur de trim. AVERTISSEMENT! L'utilisation de l'interrupteur de trim du capot inférieur en cours de navigation ou lorsque le moteur tourne accroît le risque de passer par-dessus bord et peut distraire l'opérateur, augmentant ainsi le risque de collision avec un autre bateau ou un obstacle. [FWM01851]

UP UP DN

ZMU05837

UP UP UP DN DN YAMAHA ACTIVE ZMU05838

1. Pour ramener le moteur hors-bord à sa position de fonctionnement normale, appuyez sur l'interrupteur de trim et abaissez lentement le moteur hors-bord.

FMU41371

Navigation dans d'autres conditions

Navigation en eau salée

Après avoir navigué dans de l'eau salée, de l'eau saumâtre ou de l'eau à forte teneur minérale, rincez le système de refroidissement à l'eau douce afin de minimiser la corrosion et l'obstruction des passages d'eau de refroidissement par des dépôts. Rincez également l'extérieur du moteur hors-bord à l'eau douce.

Navigation dans de l'eau contenant de la boue, du sable, de la vase, des débris et de la végétation en suspension

La boue, le sable, la vase, les débris et la végétation en suspension dans l'eau peuvent entraver le flux d'eau dans les couvercles d'entrée d'eau de refroidissement ou obstruer les passages d'eau internes. Vérifiez et nettoyez fréquemment les couvercles d'entrée d'eau de refroidissement lorsque vous naviguez dans ces conditions. Rincez le moteur à l'eau douce et propre après avoir navigué dans ces environnements. Consultez votre revendeur s'il n'est pas possible de rétablir un flux d'eau normal en nettoyant les

couvercles d'entrée d'eau de refroidissement ou en les rinçant à l'eau douce.

FMU31845

Transport et remisage du moteur hors-bord

FWM02641

AVERTISSEMENT

• SOYEZ PRUDENT lorsque vous transportez le réservoir de carburant, que ce soit dans un bateau ou dans une voiture.
• Ne remplissez PAS le conteneur de carburant au maximum de sa capacité. L'essence se dilate considérablement lorsqu'elle s'échauffe et peut accumuler de la pression dans le conteneur de carburant. Ce qui peut provoquer des fuites de carburant et constituer un risque d'incendie potentiel.
• Une fuite de carburant constitue un risque d'incendie. Serrez fermement le robinet de carburant lors du transport et du remisage du moteur hors-bord.
• Ne passez jamais sous le moteur hors-bord lorsqu'il est incliné. De graves blessures peuvent résulter d'une chute accidentelle du moteur hors-bord.
• N'utilisez pas le levier ou le bouton de support de relevage lorsque vous remorquez le bateau. Le moteur hors-bord pourrait se déverrouiller du support de relevage et retomber. Si le moteur hors-bord ne peut être remorqué en position de fonctionnement normale, employez un dispositif de support pour le verrouiller en position relevée.

FCM02441

ATTENTION

Lors du remisage du moteur hors-bord pour une longue période, l'essence doit être vidangée du réservoir de carburant. L'essence altérée pourrait obturer la conduite d'alimentation et entraîner des problèmes de démarrage ou un dysfonctionnement du moteur.

Une fuite de carburant constitue un risque d'incendie. Lors du remorquage du bateau, fermez le robinet de carburant pour éviter les fuites de carburant.

Le moteur hors-bord doit être transporté et remisé dans sa position de fonctionnement normale. S'il n'y a pas suffisamment de garde au sol dans cette position, remorquez le moteur hors-bord en position inclinée en utilisant un dispositif de support pour le moteur comme une barre de sécurité sur le tableau AR. Consultez votre distributeur Yamaha pour plus de détails.

Si le moteur hors-bord est incliné pendant une longue période pour l'amarrage ou le remorquage du bateau, fermez le robinet de carburant.

FMU35581

Remisage du moteur hors-bord

Si vous remisez votre moteur hors-bord Yamaha pour une période prolongée (2 mois ou plus), il faut appliquer plusieurs procédures importantes afin d'éviter des dommages excessifs. Il est conseillé de faire procéder à un entretien de votre moteur hors-bord par un distributeur Yamaha agréé avant de le remiser. Les procédures suivantes peuvent cependant être exécutées par vous-même, le propriétaire, avec un minimum d'outillage.

FCM01721

ATTENTION

Remisez le moteur hors-bord à un endroit sec, bien aéré et à l'abri du rayonnement direct du soleil.

Maintenez le moteur hors-bord dans l'attitude indiquée lors du transport et du remisage.

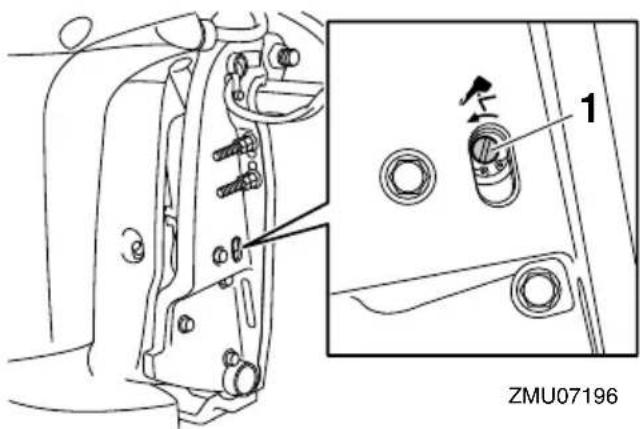

Vidange de l'essence du séparateur de vapeur

L'essence dans le séparateur de vapeur doit être vidangée avant le remisage du moteur hors-bord. Faites vidanger l'essence du séparateur de vapeur par un revendeur Yamaha.

FMU41142

Nettoyage du moteur hors-bord

Lors du nettoyage du moteur hors-bord, le capot supérieur doit être installé.

1. Lavez l'extérieur du moteur hors-bord à l'eau douce. ATTENTION: Ne vaporisez pas d'eau dans l'entrée d'air.

[FCM01841]

1 ZMU07209

1. Entrée d'air

2. Vidangez complètement l'eau de refroidissement du moteur hors-bord. Net-

toyez soigneusement le corps du moteur.

FMU41072

Lubrification

1. Renouvelez l'huile pour engrenages. Pour les instructions, voir page 96. Vérifiez la présence d'eau dans l'huile pour engrenages, ce qui est une indication d'un joint défectueux. Le remplacement du joint doit être effectué avant toute utilisation par un revendeur Yamaha agréé.

2. Lubrifiez tous les raccords de graissage. Pour plus d'informations, voir page 85.

REMARQUE:

En prévision d'un remisage de longue durée, il est recommandé de brumiser le moteur avec de l'huile à brumiser. Contactez votre revendeur Yamaha pour des informations sur l'huile à brumiser et les procédures applicables à votre moteur hors-bord.

FMU40964

Rinçage du passage d'eau de refroidissement

Exécutez cette procédure juste après l'utilisation pour un rinçage en profondeur.

FCM01531

ATTENTION

N'appliquez pas cette procédure pendant que le moteur tourne. Vous risquez sinon d'endommager la pompe à eau, ce dont il peut résulter de graves dommages dus à la surchauffe.

1. Débranchez le connecteur du tuyau d'arrosage du raccord du capot inférieur.

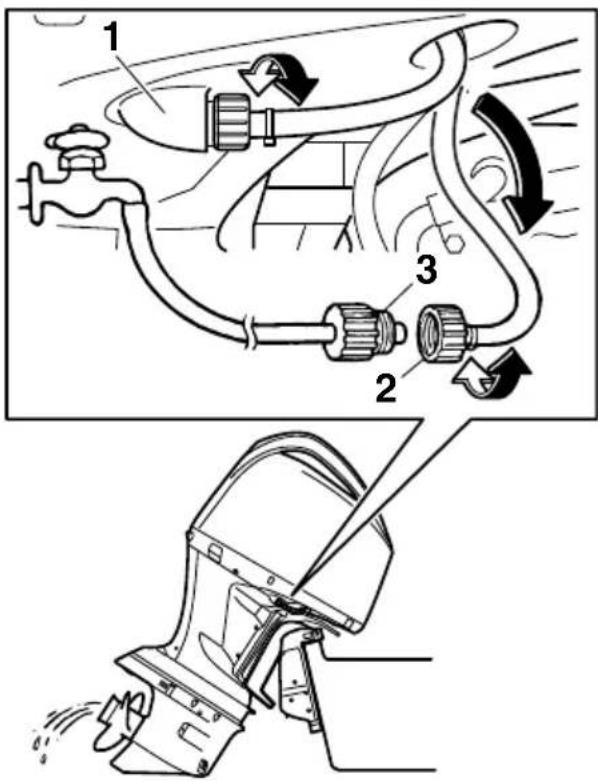

1. Raccord
2. Connecteur de tuyau d'arrosage

3. Adaptateur de tuyau d'arrosage

4. Raccordez le tuyau d'arrosage au connecteur de tuyau d'arrosage.

5. Le moteur étant coupé, ouvrez l'alimentation d'eau et laissez l'eau s'écouler dans les passages d'eau de refroidissement pendant environ 15 minutes.
6. Coupez l'alimentation d'eau et débranchez ensuite le tuyau d'arrosage du connecteur de tuyau d'arrosage.
7. Raccordez le connecteur du tuyau d'arrosage au raccord du capot inférieur et serrez-le correctement. ATTENTION: Si le connecteur du tuyau d'arrosage n'est pas correctement raccordé, de l'eau de refroidissement risque de s'écouler et le moteur de surchauffer en cours d'utilisation. [FCM01802]

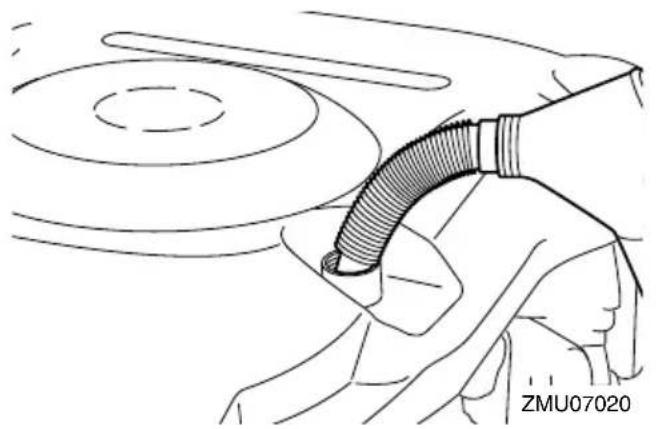

REMARQUE:

Lorsque vous rincez les passages d'eau de refroidissement alors que le bateau est à l'eau, relevez le moteur hors-bord jusqu'à ce qu'il soit complètement hors de l'eau pour obtenir de meilleurs résultats.

FMU28462

Contrôle des surfaces peintes du moteur hors-bord

Vérifiez la présence de griffes, d'éclats et d'écaillements de la peinture sur le moteur hors-bord. Les zones de peinture endommagées sont davantage susceptibles de se corroder. Si nécessaire, nettoyez et peignez ces zones. De la peinture de retouche est disponible auprès de votre distributeur Yamaha.

FMU2850C

Entretien périodique

FWM01872

AVERTISSEMENT

Ces procédures nécessitent des compétences mécaniques, de l'outillage et diverses fournitures. Si vous ne disposez pas des compétences, de l'outillage ni des fournitures spécifiques pour effectuer une procédure de maintenance, faites-la exécuter par un revendeur Yamaha ou toute autre mécanicien qualifié.

Les procédures impliquent le démontage du moteur et l'exposition de pièces dangereuses. Pour réduire le risque de blessures par des pièces mobiles, brûlantes ou électriques:

• Coupez le moteur et gardez la (les) clé(s) et le cordon de coupe-circuit du moteur sur vous lorsque vous effectuez la maintenance, sauf spécification contraire.
• Les interrupteurs de trim fonctionnement même lorsque la clé de contact

est coupée. Veillez à ce que les personnes se tiennent à l'écart des interrupteurs lorsque vous travaillez sur le moteur. Lorsque le moteur est relevé, restez à l'écart de la zone située sous le moteur ou entre le moteur et le support de fixation. Assurez-vous que personne ne se trouve dans cette zone avant d'actionner le mécanisme de trim.

• Laissez refroidir le moteur avant de manipuler des pièces ou des liquides brûlants.
• Remontez toujours complètement le moteur avant utilisation.

L'entretien, le remplacement et la réparation des dispositifs et des systèmes de contrôle des émissions sur les modèles identifiés au moyen d'une étiquette de contrôle des émissions peuvent être exécutés par n'importe quel atelier ou individu spécialisé dans la réparation des moteurs marins. Toutes les réparations sous garantie, y compris au système de contrôle des émissions, doivent cependant être effectuées par un distributeur de moteurs marins Yamaha agréé.

FMU28512

Pièces de rechange

Si des pièces de rechange sont nécessaires, utilisez uniquement des pièces d'origine Yamaha ou des pièces de conception et de qualité équivalentes. Une pièce de qualité inférieure risque de mal fonctionner et la perte de contrôle qui en résulte peut mettre en danger la vie de l'opérateur et des passagers. Les pièces et accessoires d'origine Yamaha sont disponibles auprès de votre revendeur Yamaha.

FMU34152

Conditions d'utilisation éprouvantes

Des conditions d'utilisation éprouvantes impliquent l'exécution d'une ou de plusieurs des opérations suivantes sur une base régulière:

• Utilisation continue au régime (tr/min) maximum ou presque pendant plusieurs heures
• Utilisation continue à bas régime (tr/min) pendant plusieurs heures
• Utilisation avec insuffisamment de temps pour le préchauffage et le refroidissement du moteur
• Accélérations et décélérations rapides fréquentes
• Changement de vitesses fréquent
• Démarrage et arrêt fréquents du (des) moteur(s)
• Utilisation fluctuant souvent entre des charges légères et importantes

Les moteurs hors-bord utilisés dans les conditions ci-dessus nécessitent une maintenance plus fréquente. Yamaha vous recommande de faire procéder à cet entretien deux fois plus souvent que spécifié dans le tableau de maintenance. Par exemple, si un entretien particulier doit être effectué au bout de 50 heures, faites-le plutôt après 25 heures d'utilisation. Cela contribuera à prévenir une détérioration plus rapide des composants du moteur.

FMU46071

Tableau de maintenance 1

REMARQUE:

• Reportez-vous aux sections afférentes dans ce chapitre pour des explications sur chaque action spécifique de l'utilisateur.
• Le cycle de maintenance dans ces tableaux postule une utilisation de 100 heures par an et un rinçage régulier des passages d'eau de refroidissement. La fréquence de maintenance doit être ajustée si vous utilisez le moteur dans des conditions plus éprouvantes, comme de naviguer à la traîne.
• Un démontage et des réparations peuvent s'avérer nécessaires en fonction du résultat des contrôles de maintenance.
• Les pièces consommables et les lubrifiants perdront de leur efficacité au fil du temps et par une utilisation normale, quelle que soit la période de garantie.
• Si vous naviguez dans de l'eau salée, boueuse ou turbide (trouble), acide, le moteur doit être rincé à l'eau douce après chaque utilisation.

Le symbole “●” indique les contrôles que vous pouvez effectuer vous-même.

Le symbole “indique les travaux qui doivent être effectués par votre revendeur Yamaha.

Désignation Actions	Initial Toutes les				Page
	20 heures (3 mois)	100 heures (1 an)	300 heures (3 ans)	500 heures (5 ans)
Anode(s) (externe(s))	Inspection ou remplacement si nécessaire		●/○		98
Anode(s) (interne(s)) *1	Inspection ou remplacement si nécessaire		○		—
Anode(s) (interne(s)) *2	Remplacement —			○
Batterie (niveau d'électrolyte, borne)	Inspection 99	●/○	●/○
Batterie (niveau d'électrolyte, borne)	Remplissage, charge ou rempla- cement si néces- saire		○		—
Fuite d'eau de refroidissement	Inspection ou rem- placement si nécessaire	○	○		—
Levier de ver- rouillage du capot	Inspection 57, 60		●/○
Condition/bruit de démarrage du moteur	Inspection 63	●/○	●/○

Désignation Actions		Initial Toutes les				Page
		20 heures (3 mois)	100 heures (1 an)	300 heures (3 ans)	500 heures (5 ans)
Régime de ralenti du moteur / bruit	Inspection 87
Huile moteur Remplacement 88
Filtre à huile moteur (cartouche)	Remplacement —
Filtre à carburant (peut être démonté)	Inspection ou remplacement si nécessaire					58
Conduite d'alimentation (haute pression)	Inspection ou remplacement si nécessaire					—
Conduite d'alimentation (basse pression)	Inspection ou remplacement si nécessaire					—
Pompe à carburant	Inspection ou remplacement si nécessaire			Durval		—
Fuite de carburant/huile moteur	Inspection —
Huile pour engrenages	Remplacement 96
Points de graissage	Graissage 85
Boulon de support de fixation (tube traversant)	Inspection et graissage					—
Turbine/corps de pompe à peau	Inspection ou remplacement si nécessaire					—
Turbine/corps de pompe à peau	Remplacement —			Durval
Filtre OCV (sou-pape régulatrice d'huile)	Remplacement —				Durval
Système de trim Inspection 61
Hélice/écrou d'hélice/ fendue	Inspection ou remplacement si nécessaire					94
Bougie(s)	Inspection ou remplacement si nécessaire					86

Désignation Actions	Initial Toutes les				Page
	20 heures (3 mois)	100 heures (1 an)	300 heures (3 ans)	500 heures (5 ans)
Bobines d'allumage/fils de bobine d'allumage	Inspection ou remplacement si nécessaire	○	○		—
Eau de la sortie témoin d'eau de refroidissement	Inspection 66	●/○	●/○
Thermostat	Inspection ou remplacement si nécessaire		○		—
Courroie de distribution	Inspection ou remplacement si nécessaire		○		—
Jeu des soupapes	Inspection et réglage				○
Entrée d'eau de refroidissement	Inspection 23	●/○	●/○
Interrupteur principal / contacteur d'arrêt	Inspection ou remplacement si nécessaire	○	○		—
Connexions du faisceau de fils/connexions du coupleur de fils	Inspection ou remplacement si nécessaire	○	○		—
Connexions du connecteur/connexions du fil	Inspection ou remplacement si nécessaire	○	○		—
Compteur/jauge (Yamaha)	Inspection —	○	○

FMU46240
*1 passage d'échappement de la culasse
*2 culasse, bloc-cylindres, thermostat du bloc-cylindres, couvercle du refroidisseur d'huile, guide d'échappement

FMU46080

Tableau de maintenance 2

Désignation Actions		Toutes les	Page
		1000 heures
Guide d'échappement/collecteur d'échappement	Inspection ou remplacement si nécessaire	○	—
Courroie de distribution	Remplacement —	○

FMU46110

Graissage

Yamaha grease D (graisse anticorrosion ; pour l'arbre d'hélice et les tiges de "Trim")

La bougie est un composant important du moteur. La condition d'une bougie peut donner une indication de l'état du moteur. Par exemple, si le centre de la porcelaine de l'électrode est très blanc, cela peut indiquer une fuite de l'admission d'air ou un problème de carburation dans ce cylindre. Ne tentez pas de diagnostiquer des problèmes vous-même. Mais présentez plutôt votre moteur hors-bord à un revendeur Yamaha. Déposez et vérifiez périodiquement la bougie parce que la chaleur et les dépôts provoquent une détérioration et une érosion progressives de la bougie.

Pour déposer la bougie

1. Déposez le couvercle du volant magnétique après avoir retiré le boulon.

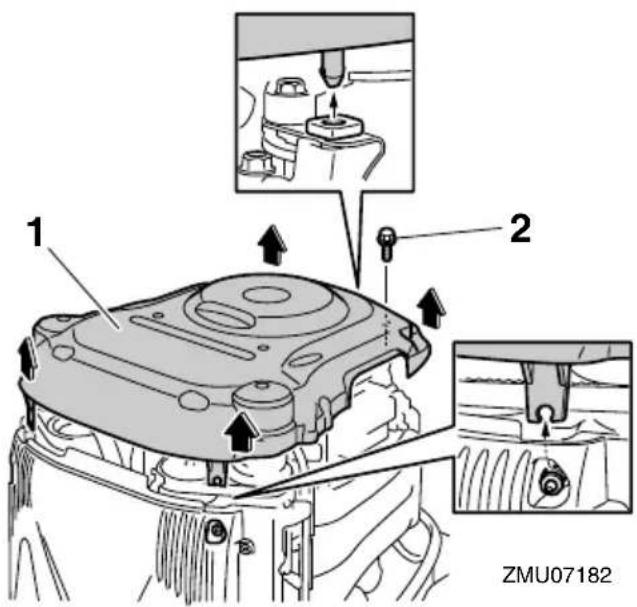

1 2 ZMU07182

1. Couvercle de volant magnétique

2. Boulon

3. Déposez le couvercle de l'ECM (module de commande électronique).

1 ZMU07183

1. Couvercle de l'ECM (module de contrôle électronique)

2. Déposez le boulon de fixation de la bobine d'allumage, et déposez ensuite la bobine d'allumage. ATTENTION: N'utilisez pas d'outils pour déposer ou installer la bobine d'allumage. Vous risquez sinon d'endommager le coupleur de la bobine d'allumage. [FCM02331]

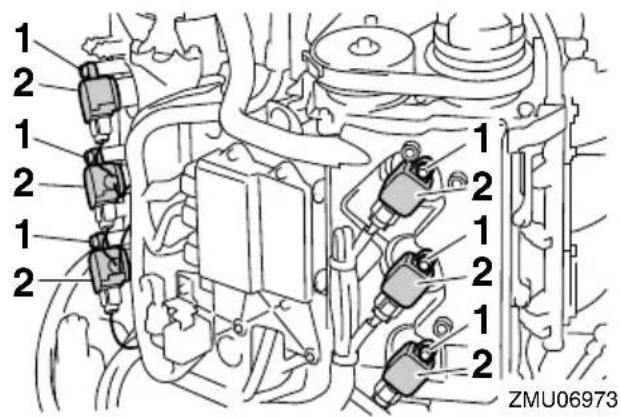

1 2 1 2 1 2 1 2 ZMU06973

1. Boulon

2. Bobine d'allumage

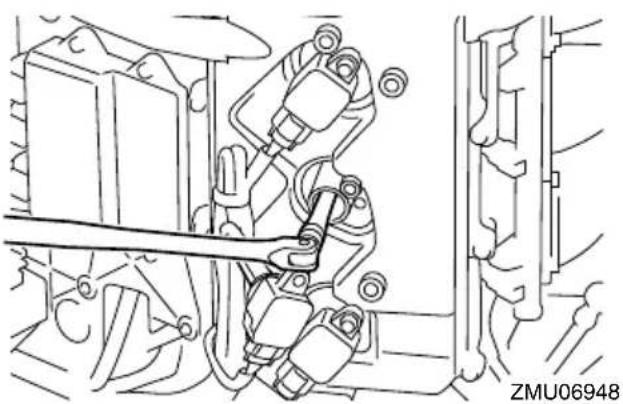

3. Déposez la bougie. AVERTISSEMENT! Lors de la dépose ou de l'installation d'une bougie, veillez à ne pas endommager l'isolateur. Un isolateur endommagé peut provoquer la formation d'étincelles à l'extérieur, ce qui peut entraîner un incendie ou une explosion. [FWM00562]

Pour vérifier la bougie

1. Vérifiez l'état de la bougie. Lorsque l'érosion d'une électrode devient excessive ou que les dépôts de carbone et autres sont excessifs, remplacez la bougie par une bougie du type spécifié.

Bougie standard:

LFR6A-11

1. Mesurez l'écartement des bougies à l'aide d'une jauge d'épaisseur. Si l'écartement des bougies est hors spécifications, remplacez la bougie par une bougie du type spécifié.

ZMU01797

1. Ecartement des électrodes
2. Numéro de référence de bougie
3. Marque de bougie (NGK)

Écartement des bougies:

Pour installer la bougie

1. Essuyez les saletés des filetages, de l'isolateur et de la surface du joint de la bougie.
2. Installez la bougie et serrez-la au couple spécifié.

Couple de serrage de la bougie:

28 Nm (2.86 kgf-m, 20.7 ft-lb)

REMARQUE:

Si vous ne disposez pas d'une clé dynamo-métrique au moment où vous réinstallez une bougie, une bonne estimation du couple correct consiste à serrer la bougie de 1/12 tour après l'avoir vissée à la main. Lorsque vous vous installez une nouvelle bougie, une bonne estimation du couple correct consiste à serrer la bougie de 1/2 à 2/3 tour après l'avoir vissée à la main.

1. Installez la bobine d'allumage, et serrez ensuite le boulon au couple spécifié.

Couple de serrage du boulon:

1. Installez le couvercle de l'ECM (module de commande électronique).
2. Installez le couvercle du volant magnétique, et serrez ensuite le boulon au couple spécifié.

Couple de serrage du boulon:

Contrôle du régime de ralenti du moteur

FCM01691

ATTENTION

Cette procédure doit être exécutée alors que le moteur se trouve dans l'eau.

Inspectez le régime de ralenti du moteur à

l'aide du compteur qui équipe le bateau. Les résultats peuvent varier selon que des tests sont réalisés avec le moteur hors-bord dans l'eau.

1. Faites démarrer le moteur et laissez-le chauffer complètement au point mort jusqu'à ce qu'il tourne régulièrement.

2. Vérifiez le régime de ralenti du moteur. Si le régime de ralenti est hors spécifications, consultez un revendeur Yamaha ou tout autre mécanicien qualifié.

Régime de ralenti (au point mort): 650–750 tr/min

FMU41206

Renouvellement de l'huile moteur

FWM00761

AVERTISSEMENT

• Evitez de vidanger l'huile immédiatement après avoir arrêté le moteur. L'huile est brûlante et doit être manipulée avec précautions pour éviter les brûlures.
• Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable.

FCM01711

ATTENTION

Renouvelez l'huile moteur après les 20 premières heures ou les 3 premiers mois d'utilisation et, ensuite, toutes les 100 heures ou à des intervalles de 1 an. Si-non, le moteur s'usera prématurément.

Pour éviter les coulures d'huile susceptibles d'occasionner des dommages à la nature, il est fortement recommandé d'utiliser un vidangeur d'huile pour renouveler l'huile moteur. Si un vidangeur d'huile n'est pas disponible, vidangez l'huile en déposant la vis de vidange. Si vous n'êtes pas familiarisé avec la procédure de renouvellement de l'huile moteur, consultez votre revendeur Yamaha.

Renouvellement de l'huile moteur à l'aide d'un vidangeur d'huile (recommandé)

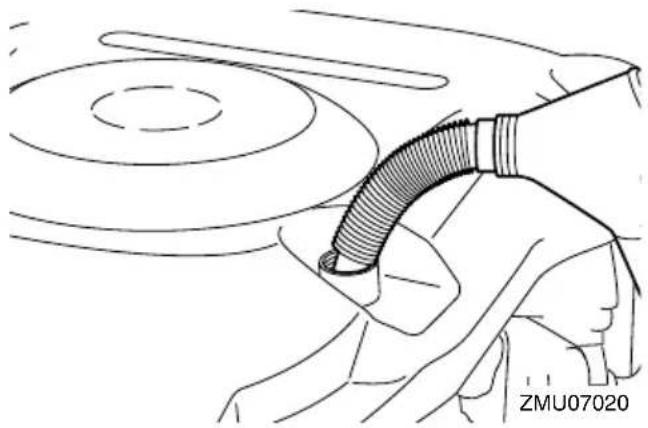

1. Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si le moteur hors-bord n'est pas de niveau, le niveau d'huile indiqué sur la jauge d'huile risque de manquer de précision. [FCM01862]

1. Faites démarrer le moteur. Laissez-le chauffer et maintenez-le au régime de ralenti pendant 5-10 minutes.
2. Arrêtez le moteur et laissez-le pendant 5-10 minutes.
3. Déposez le capot supérieur.
4. Enlevez le bouchon de l'orifice de remplissage d'huile.

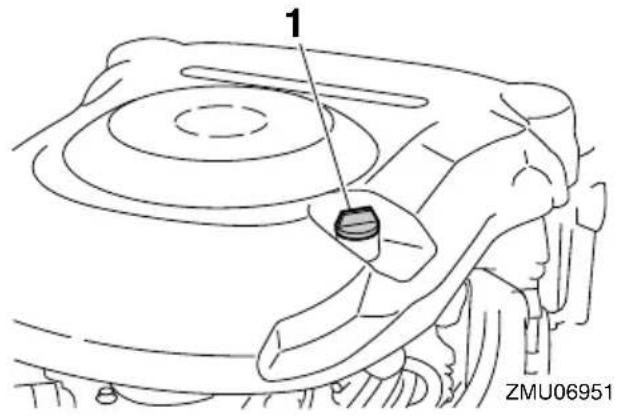

1 ZMU06951

1. Bouchon de remplissage d'huile

2. Retirez la jauge d'huile.

1 ZMU07157

1. Jauge d'huile

2. Insérez le tube du vidangeur d'huile dans le guide de jauge d'huile, et extrayez complètement l'huile moteur.

1 ZMU07184

1. Vidangeur d'huile

2. Ajoutez la quantité prescrite d'huile par l'orifice de remplissage. ATTENTION: Un remplissage excessif d'huile risque de provoquer des fuites ou des dommages. Si le niveau d'huile dépasse le repère de niveau supérieur, videz de l'huile jusqu'à ce que le niveau corresponde à la quantité spécifiée. [FCM01851]

Huile moteur préconisée:

Huile pour moteur hors-bord 4 temps YAMALUBE 4

Quantité d'huile moteur (sans remplacement du filtre à huile):

6.0 L (6.34 US qt, 5.28 Imp.qt)

Quantité d'huile moteur (avec remplacement du filtre à huile):

6.3 L (6.66 US qt, 5.54 Imp.qt)

1. Installez le bouchon de remplissage d'huile et la jauge d'huile.

2. Laissez le moteur hors-bord pendant 5-10 minutes.

3. Retirez la jauge d'huile et essuyez-la.

4. Insérez la jauge et retirez-la à nouveau. Insérez complètement la jauge dans le guide de jauge, faute de quoi la mesure du niveau d'huile ne sera pas correcte.

5. Vérifiez de nouveau le niveau d'huile à l'aide de la jauge pour vous assurer que le niveau d'huile est compris entre les repères de niveau inférieur et supérieur. Consultez votre revendeur Yamaha si le niveau d'huile n'est pas au niveau spécifié.

1 2 3 ZMU06918

1. Jauge d'huile
2. Repère supérieur

3. Repère inférieur

4. Faites démarrer le moteur et assurez-vous que l'indicateur d'alerte de faible pression d'huile reste éteint. Assurez-vous également qu'il n'y a pas de fuites d'huile. ATTENTION: Si l'indicateur d'alerte de faible pression d'huile s'allume ou s'il y a des fuites d'huile, arrêtez le moteur et identifiez la cause. Continuer à naviguer en présence d'un problème peut entraîner de graves dommages pour le moteur. Consultez votre distributeur Yamaha si le problème ne peut être localisé et corrigé. [FCM01623]

5. Installez le capot supérieur.

6. Eliminez l'huile usagée conformément aux réglementations locales.

REMARQUE:

• Pour plus d'informations sur l'élimination de l'huile de vidange, consultez votre revendeur Yamaha.
• Renouvelez l'huile plus souvent si vous utilisez le moteur dans des conditions plus éprouvantes, comme un régime embrayé prolongé.

Renouvellement de l'huile en vidangeant l'huile

1. Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si le moteur hors-bord n'est pas de niveau, le niveau d'huile indiqué sur la jauge d'huile risque de manquer de précision. [FCM01862]

1. Faites démarrer le moteur. Laissez-le chauffer et maintenez-le au régime de ralenti pendant 5-10 minutes.
2. Arrêtez le moteur et laissez-le pendant 5-10 minutes.
3. Déposez le capot supérieur.

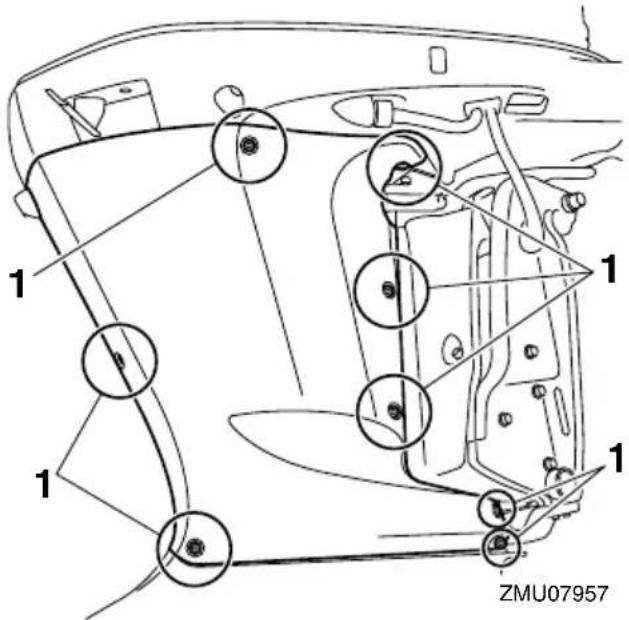

4. Déposez les vis.

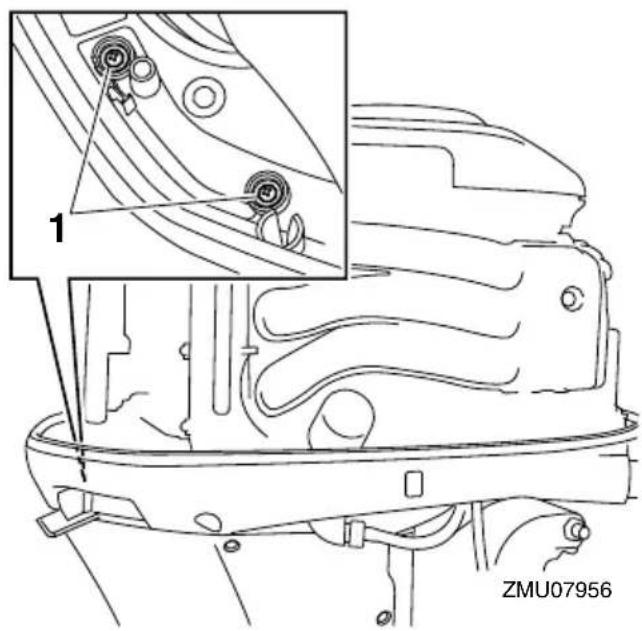

1. Vis

2. Déposez les boulons.

1. Boulon

2. Déposez le cache du côté tribord comme indiqué dans l'illustration.

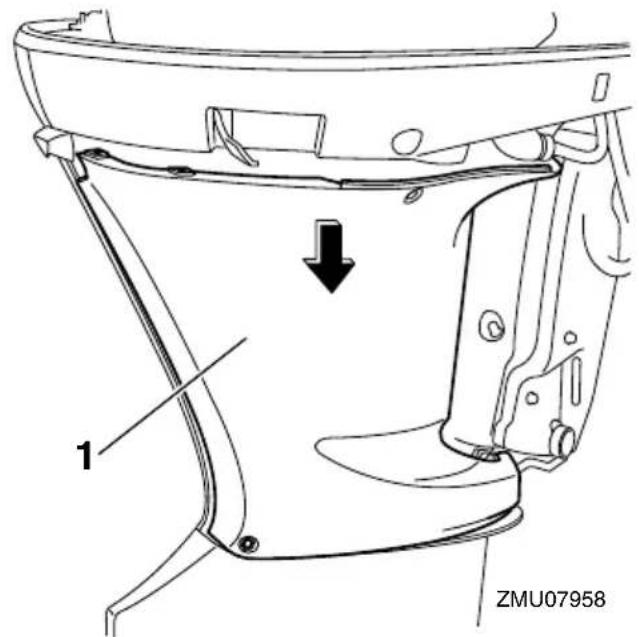

1 ZMU07958

1. Cache

2. Enlevez le bouchon de l'orifice de remplissage d'huile.

1 ZMU06951

1. Bouchon de remplissage d'huile

2. Préparez un conteneur adéquat pouvant recevoir une quantité d'huile supérieure à la contenance d'huile du moteur. Déposez la vis de vidange et le joint tout en maintenant le conteneur sous l'orifice de vidange. Vidangez complètement l'huile. Essuyez immédiatement les éventuelles coulures d'huile.

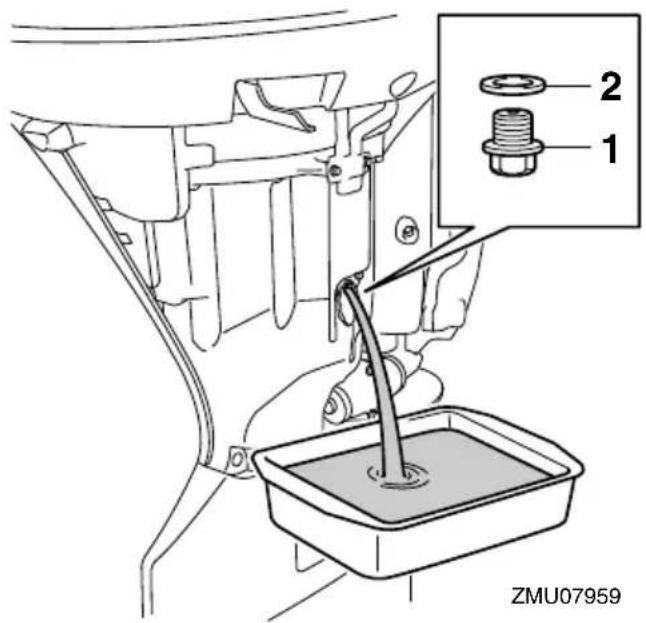

ZMU07959

1. Vis de vidange

2. Joint

REMARQUE:

Si l'huile ne s'écoule pas facilement, changez l'angle d'inclinaison ou tournez le moteur

hors-bord vers bâbord et vers tribord pour vi- danger l'huile.

1. Placez un nouveau joint sur la vis de vidange. Appliquez une fine couche d'huile sur le joint et installez la vis de vidange.

Couple de serrage de la vis de vi- dange:

27 Nm (2.75 kgf-m, 19.9 ft-lb)

REMARQUE:

Si une clé dynamométrique n'est pas disponible lorsque vous installez la vis de vidange, serrez la vis à la main jusqu'à ce que le joint entre en contact avec la surface de l'orifice de vidange. Serrez ensuite de 1/4 à 1/2 tour de plus. Serrez la vis de vidange au couple spécifié avec une clé dynamométrique dès que possible.

1. Ajoutez la quantité prescrite d'huile par l'orifice de remplissage. ATTENTION: Un remplissage excessif d'huile risque de provoquer des fuites ou des dommages. Si le niveau d'huile dépasse le repère de niveau supérieur, videz de l'huile jusqu'à ce que le niveau corresponde à la quantité spécifiée. [FCM01851]

Huile moteur préconisée:

Huile pour moteur hors-bord 4 temps YAMALUBE 4

Quantité d'huile moteur (sans remplacement du filtre à huile):

6.0 L (6.34 US qt, 5.28 Imp.qt)

Quantité d'huile moteur (avec remplacement du filtre à huile):

6.3 L (6.66 US qt, 5.54 Imp.qt)

1. Installez le bouchon de remplissage d'huile.
2. Laissez le moteur hors-bord pendant 5-10 minutes.
3. Retirez la jauge d'huile et essuyez-la.

1 ZMU07157

1. Jauge d'huile

2. Insérez la jauge et retirez-la à nouveau. Insérez complètement la jauge dans le guide de jauge, faute de quoi la mesure du niveau d'huile ne sera pas correcte.

3. Vérifiez de nouveau le niveau d'huile à l'aide de la jauge pour vous assurer que le niveau d'huile est compris entre les repères de niveau inférieur et supérieur. Consultez votre revendeur Yamaha si le niveau d'huile n'est pas au niveau spécifié.

1 2 3 ZMU06918

1. Jauge d'huile
2. Repère supérieur

3. Repère inférieur

4. Faites démarrer le moteur et assurez-vous que l'indicateur d'alerte de faible pression d'huile reste éteint. Assurez-vous également qu'il n'y a pas de fuites d'huile. ATTENTION: Si l'indicateur d'alerte de faible pression d'huile s'allume ou s'il y a des fuites d'huile, arrêtez le moteur et identifiez la cause. Continuer à naviguer en présence d'un problème peut entraîner de graves dommages pour le moteur. Consultez votre distributeur Yamaha si le problème ne peut être localisé et corrigé. [FCM01623]

5. Installez le cache du côté tribord comme indiqué dans l'illustration.

1. Cache

2. Appliquez du LOCTITE 572 sur le file-tage des boulons, et installez ensuite les boulons.

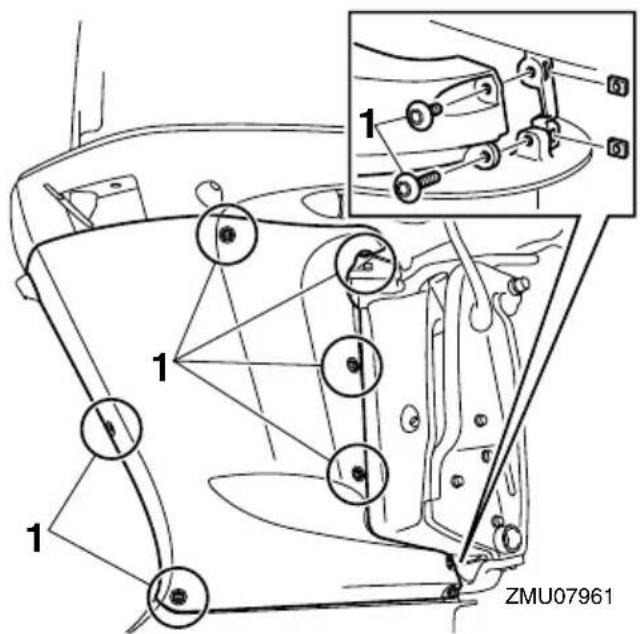

1 1 1 ZMU07961

1. Boulon

2. Appliquez du LOCTITE 572 sur le file-tage des vis, et installez ensuite les vis.

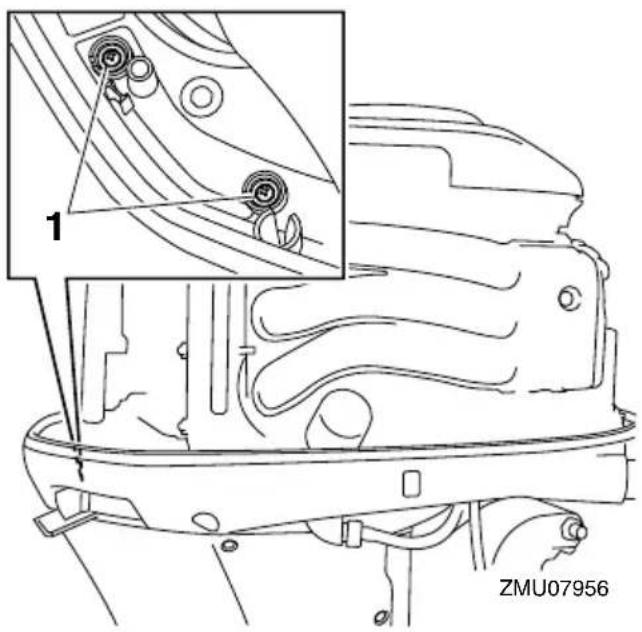

LOCTITE 572 est utilisé comme agent d'étanchéité.

1. Installez le capot supérieur.
2. Eliminez l'huile usagée conformément aux réglementations locales.

REMARQUE:

• Pour plus d'informations sur l'élimination de l'huile de vidange, consultez votre revendeur Yamaha.
• Renouvelez l'huile plus souvent si vous utilisez le moteur dans des conditions plus éprouvantes, comme de naviguer à la traîne.

FMU29116

Vérification des fils et des connecteurs

• Vérifiez si chaque connecteur est correctement engagé.
• Vérifiez si chaque fil de masse est correctement fixé.

Inspection de l'hélice

FWM02681

AVERTISSEMENT

Vous risquez de graves blessures si le moteur venait à démarrer accidentellement alors que vous vous trouvez à proximité de l'hélice. Avant de contrôler, de déposer ou d'installer l'hélice, amenez le levier de commande au point mort, tournez l'interrupteur principal sur la position "O(Farrêt), enlevez la clé puis retirez l'agrafe du coupe-circuit du moteur. Coupez le coupe-circuit de la batterie si votre bateau en est équipé.

Ne maintenez pas l'hélice avec la main lorsque vous desserrez et que vous serrez l'écrou de l'hélice. Placez un bloc de bois entre la plaque anticavitation et l'hélice pour empêcher l'hélice de tourner.

• Vérifiez si chacune des pales de l'hélice ne porte pas de traces d'érosion due à la cavitation ou à la ventilation, ou d'autres dommages.
• Vérifiez si l'arbre d'hélice n'est pas endommagé.
• Vérifiez si les cannelures ne présentent pas de traces de dommages ni d'usure.
• Vérifiez s'il n'y a pas de ligne de pêche enroulée autour de l'arbre d'hélice.

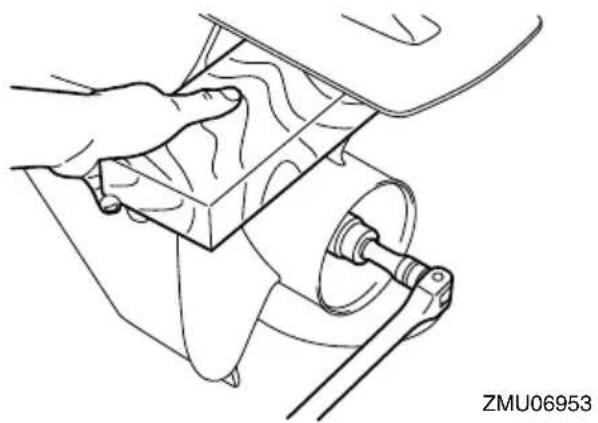

1. Redressez la goupille fendue et ex-

trayez-la à l'aide d'une pince.

1. Déposez l'écrou d'hélice, la rondelle et l'entretoise. AVERTISSEMENT! Ne maintenez pas l'hélice avec la main lorsque vous desserrez l'écrou de l'hélice. [FWM01891]

6 5 4 3 2 1 ZMU07269

1. Goupille fendue
2. Ecrou d'hélice
3. Rondelle
4. Entretoise
5. Hélice

6. Rondelle de poussée

7. Déposez l'hélice et la rondelle de poussée.

FMU41981

Installation de l'hélice

FWM00771

AVERTISSEMENT

Sur les modèles à rotation inversée, veillez à utiliser une hélice prévue pour une rotation dans le sens antihoraire. Ces hélices sont identifiées par la lettre "L" derrière l'indication de la taille apposée sur l'hélice. Le bateau risque sinon de partir dans la direction opposée à celle désirée.

FCM00502

ATTENTION

Veillez à utiliser une nouvelle goupille fendue et à en replier correctement les

extrémités. L'hélice risque sinon de s'en-lever en cours d'utilisation et d'être per-due.

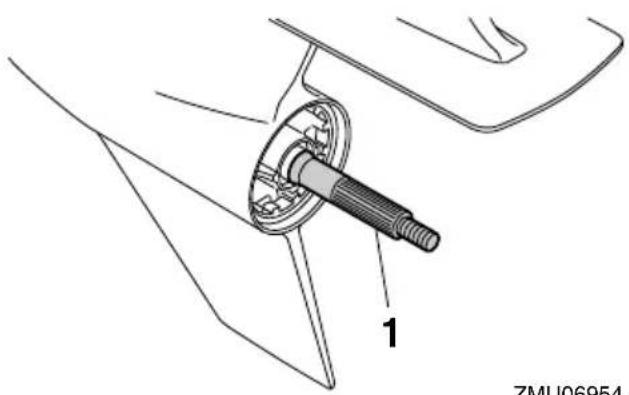

1. Appliquez de la Yamalube Marine Grease sur l'arbre d'hélice.
2. Installez la rondelle de poussée et l'hélice sur l'arbre d'hélice. ATTENTION: Veillez à installer la rondelle de poussée avant d'installer l'hélice. Le carter inférieur et le moyeu de l'hélice risquent sinon de subir des dommages.

[FCM01882]

1. Installez l'entretoise, la rondelle et l'écrou d'hélice. Serrez l'écrou d'hélice au couple spécifié.

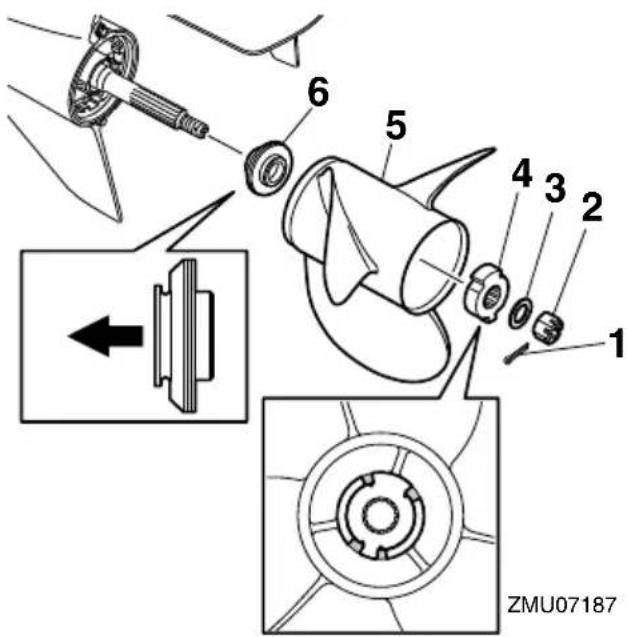

6 5 4 3 2 1 ZMU07187

1. Goupille fendue
2. Ecrou d'hélice
3. Rondelle
4. Entretoise
5. Hélice
6. Rondelle de poussée

Couple de serrage de l'écrou d'hélice: 54 Nm (5.51 kgf-m, 39.8 ft-lb)

REMARQUE:

Veillez à aligner les saillies de l'entretoise sur les encoches de l'hélice.

1. Alignez la fente de l'écrou d'hélice sur l'orifice de l'arbre d'hélice. Insérez une nouvelle goupille fendue dans l'orifice et repliez les extrémités de la goupille fendue. ATTENTION: Ne réutilisez pas la goupille fendue. L'hélice risque sinon de s'enlever en cours d'utilisation.

[FCM01892]

ZMU06956

1. Goupille fendue

REMARQUE:

Si la fente de l'écrou d'hélice n'est pas alignée sur l'orifice de l'arbre d'hélice après le serrage de l'écrou d'hélice au couple spécifié, serrez un peu plus l'écrou de manière à aligner la fente sur l'orifice.

FMU41193

Renouvellement de l'huile pour engrenages

FWM02531

AVERTISSEMENT

• Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable. Vous risquez d'être gravement blessé si le moteur hors-bord venait à retomber sur vous.
• Ne passez jamais sous l'embase lors-qu'elle est relevée. De graves blessures

peuvent résulter d'une chute accidentelle du moteur hors-bord.

Avant de remplir l'embase d'huile pour en-grenages, le moteur hors-bord doit être placé en position verticale. Si vous n'êtes pas en mesure de placer le moteur hors-bord en position verticale, faites renouveler l'huile pour engrenages par un revendeur Yamaha.

1. Relevez le moteur hors-bord de façon à ce que la vis de vidange de l'huile pour engrenages se situe au point le plus bas possible.
2. Placez un conteneur adéquat sous le carter d'hélice.
3. Desserrez le boulon et déposez les couvercles d'entrée d'eau de refroidissement des deux côtés du carter d'engrenages.

1 2 1 ZMU07189

1. Couvercle d'entrée d'eau de refroidissement

2. Boulon

3. Déposez la vis de vidange de l'huile pour engrenages.

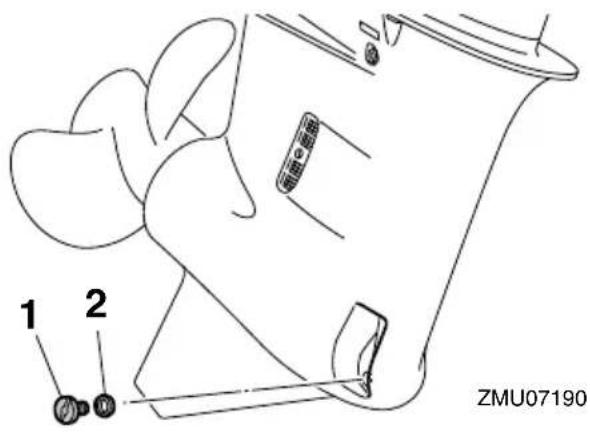

1 2 ZMU07190

1. Vis de purge d'huile pour engrenages

2. Joint

3. Déposez la vis de niveau d'huile et le joint pour permettre une vidange complète de l'huile pour engrenages. ATTENTION: Vérifiez l'huile pour engrenages usagée après l'avoir vidangée. Si l'huile est d'apparence laiteuse ou contient de l'eau ou une grande quantité de particules métalliques, cela signifie que le carter d'engrenages est peut-être endommagé. Faites également vérifier et réparer le moteur hors-bord par un revendeur Yamaha. [FCM00714]

REMARQUE:

Pour l'élimination de l'huile pour engrenages usagée, consultez votre revendeur Yamaha.

1. Vis de niveau d'huile

2. Joint

3. Eliminez toutes les particules métalliques de la vis de vidange d'huile pour engrenages magnétique. ATTENTION: La présence d'une quantité excessive de particules métalliques sur la vis magnétique de vidange d'huile pour engrenages peut indiquer un problème de l'embase. Consultez votre revendeur Yamaha. [FCM01901]

4. Placez le moteur hors-bord en position verticale. Injectez de l'huile pour engrenages par l'orifice de la vis de vidange de l'huile pour engrenages à l'aide d'un flexible ou d'un système de remplissage sous pression.

Huile pour engrenages recommandée:

Huile de transmission hypoïde

Qualité d'huile pour engrenages recommandée:

SAE 80W API GL-5 / SAE 90 API GL-5

Quantité d'huile pour engrenages:

1.040 L (1.099 US qt, 0.915 Imp.qt)

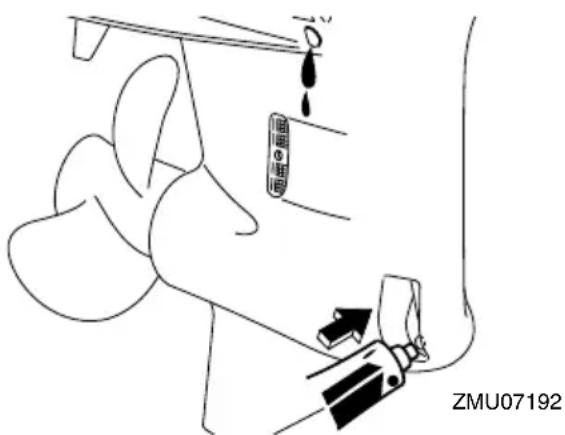

ZMU07192

1. Placez un nouveau joint sur la vis de niveau d'huile. Lorsque l'huile pour engrenages commence à s'écouler par l'orifice de la vis de niveau d'huile, insérez et serrez la vis de niveau d'huile au couple spécifié.

Couple de serrage:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

1. Placez un nouveau joint sur la vis de vidange d'huile pour engrenages. Insérez et serrez la vis de vidange de l'huile pour engrenages au couple spécifié.

Couple de serrage:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

1. Installez les couvercles d'entrée d'eau de refroidissement des deux côtés du carter d'engrenages et serrez ensuite le boulon au couple spécifié.

Couple de serrage:

Inspection et remplacement de (des) l'anode(s)

Les moteurs hors-bord Yamaha sont protégés contre la corrosion au moyen d'anodes réactives. Inspectez périodiquement les anodes externes. Eliminez les dépôts à la surface des anodes. Consultez un revendeur Yamaha pour le remplacement des anodes externes.

FCM00721

ATTENTION

Ne peignez pas les anodes, car cela les rendrait inefficaces.

Inspectez les fils de masse reliés aux anodes externes sur les modèles qui en sont équipés. Consultez un distributeur Yamaha pour l'inspection et le remplacement des anodes internes montées sur le bloc de propulsion et d'alimentation.

FMU29324

Contrôle de la batterie (modèles à démarreur électrique)

FWM01903

AVERTISSEMENT

L'électrolyte de batterie est toxique et corrosif, et les batteries génèrent des gaz d'hydrogène explosifs. Lorsque vous travaillez à proximité de la batterie:

• Portez des lunettes de protection et des gants en caoutchouc.
• Ne fumez pas et n'amenez pas d'autres sources d'allumage à proximité de la batterie.

La procédure de vérification de la batterie varie selon le modèle de la batterie. Cette procédure comporte des contrôles typiques qui s'appliquent à de nombreuses batteries, mais reportez-vous toujours aux instructions du fabricant de la batterie.

FCM01921

ATTENTION

Une batterie mal entretenue se détériore- ra rapidement.

1. Contrôlez le niveau d'électrolyte.

UPPER LEVEL LOWER LEVEL ZMU01810

1. Vérifiez la charge de la batterie. Si votre bateau est équipé du compte-tours numérique, les fonctions de voltmètre et d'alerte de faible tension de la batterie vous aideront à contrôler la charge de la

batterie. Si la batterie doit être chargée, consultez votre revendeur Yamaha.

1. Vérifiez les connexions de la batterie. Elles doivent être propres, correctement fixées et recouvertes par une protection isolante. AVERTISSEMENT! De mauvaises connexions peuvent produire un court-circuit ou un arc et provoquer une explosion. [FWM01913]

FMU35606

Connexion de la batterie

FWM00573

AVERTISSEMENT

Montez correctement le support de la batterie à un endroit sec, bien aéré et exempt de vibrations sur le bateau. Installez une batterie complètement chargée dans le support.

FCM01125

ATTENTION

N'inversez pas les câbles de la batterie. Vous risquez sinon d'endommager les composants électriques.

1. Assurez-vous que le contacteur principal (sur les modèles concernés) est "OFF(arrêt) lorsque vous travaillez sur la batterie.
2. Raccordez d'abord le câble de batterie rouge à la borne POSITIVE (+). Raccordez ensuite le câble de batterie noir à la borne NEGATIVE (-).

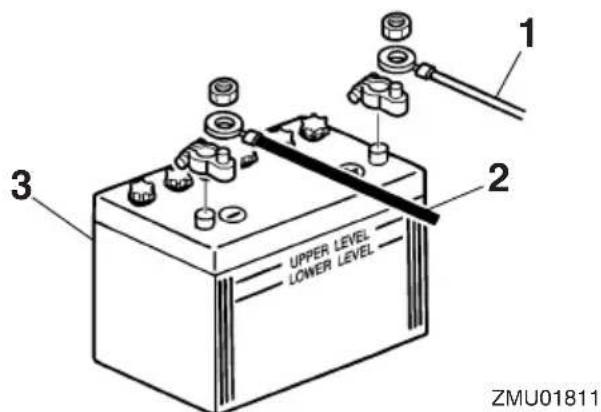

1 2 3 UPPER LEVEL LOWER LEVEL ZMU01811

1. Câble rouge
2. Câble noir

3. Batterie

4. Les contacts électriques de la batterie et des câbles doivent être propres et correctement raccordés, sinon la batterie ne permettra pas de faire démarrer le moteur.

Raccordement d'une batterie auxiliaire (option)

1. Si vous raccordez une batterie auxiliaire, consultez votre revendeur Yamaha pour le câblage correct. Il est recommandé d'installer le fusible sur le fil de l'isolateur comme représenté dans l'illustration. Pour la taille du fusible, veillez à vous conformer aux réglementations locales. Par exemple, aux USA, il convient de se conformer aux réglementations ABYC (E-11).

Moteur simple Moteurs doubles

3 2 1 4 6 5 7 ZMU05939

1. Câble d'isolateur avec protection de circuit
2. Câble rouge
3. Câble noir
4. Fusible
5. Batterie pour accessoires
6. Batterie de démarrage
7. Câble de connexion négatif

1 2 5 4 3 6 7 8 7 4 3 9 ZMU05941

1. Moteur tribord
2. Moteur bâbord
3. Câble rouge
4. Câble noir
5. Câble d'isolateur avec protection de circuit
6. Fusible
7. Batterie de démarrage
8. Batterie pour accessoires
9. Câble de connexion négatif

FMU29372

Déconnexion de la batterie

1. Coupez le coupe-circuit de la batterie (si équipé) et l'interrupteur principal. ATTENTION: S'ils restent activés, vous risquez sinon d'endommager le système électrique. [FCM01931]

2. Déconnectez le(s) câble(s) négatif(s) de la borne négative (-). ATTENTION: Déconnectez toujours tous les câbles négatifs (-) en premier lieu pour éviter un court-circuit et d'endommager le

système électrique. [FCM01941]

1. Déconnectez le(s) câbles(s) positif(s) de la batterie et retirez-la du bateau.
2. Nettoyez, entretenez et remisez la batterie conformément aux instructions du fabricant.

FMU38661

Remisage de la batterie

Si vous remisez votre moteur hors-bord Yamaha pour une période prolongée (2 mois ou plus), retirez la batterie et remisez-la à en un endroit frais et sec.

Vérifiez la charge de la batterie et chargez-la si nécessaire.

FMU41561

Recherche de panes

Cette section décrit les causes probables et les remèdes à des problèmes tels que ceux affectant les systèmes d'alimentation, de compression et d'allumage, ou encore des difficultés de démarrage ou une perte de puissance. Veuillez noter que tous les éléments de cette section peuvent ne pas s'appliquer à votre modèle.

Si votre moteur hors-bord nécessite des réparations, présentez-le à un revendeur Yamaha.

Si l'indicateur d'alerte de défaillance du moteur se met à clignoter, consultez votre revendeur Yamaha.

Le Yamaha Security System ne fonctionne pas correctement.

Q. Le récepteur se trouve-t-il à portée de communication du transmetteur de la commande à distance ?

R. Actionnez le transmetteur de la commande à distance lorsqu'il se trouve à portée de communication du récepteur.

Q. L'interrupteur principal se trouve-t-il sur la position "ON"

R. Tournez l'interrupteur principal sur "OFF

Q. Y a-t-il à proximité des objets comme d'autres sources ou systèmes de communication ou des éléments métalliques qui entravent la communication ?

R. Actionnez le transmetteur de la commande à distance à l'écart d'autres sources ou systèmes de communication ou d'éléments métalliques.

Q. Le transmetteur de commande à distance est-il enregistré ?

R. Utilisez le transmetteur de la commande enregistré avec le récepteur.

Q. La pile de votre transmetteur de commande à distance est-elle déchargée ?

R. Actionnez le transmetteur de commande à distance de réserve ou faites remplacer la pile par un revendeur Yamaha.

Q. Les connexions de la batterie sont-elles desserrées ou corrodées ?

R. Serrez les câbles de la batterie et nettoyez les bornes de la batterie.

Q. La capacité de la batterie est-elle faible ou basse ?

R. Vérifiez l'état de la batterie. Utilisez une batterie de la capacité préconisée.

Le démarreur ne fonctionne pas.

Q. Votre Yamaha Security System est-il en mode de verrouillage ?

R. Réglez le système de sécurité en mode de déverrouillage. Pour plus d'informations, voir page 27.

Q. L'indicateur d'alerte de la Digital electronic control s'allume-t-il ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Le levier de commande est-il en prise ?

R. Passez au point mort.

Q. La capacité de la batterie est-elle faible ou basse ?

R. Vérifiez l'état de la batterie. Utilisez une batterie de la capacité préconisée.

Q. Les connexions de la batterie sont-elles desserrées ou corrodées ?

R. Serrez les câbles de la batterie et nettoyez les bornes de la batterie.
Q. Le fusible du relais du démarreur ou du circuit électrique est-il grillé ?
R. Vérifiez la cause de la surcharge électrique et réparez. Remplacez le fusible par un autre d'une intensité correcte.
Q. Des composants du démarreur fonctionnent-ils incorrectement ?
R. Faites procéder à un entretien par un revendeur Yamaha.

Le moteur refuse de démarrer (le démarreur fonctionne).

Q. L'agrafe est-elle placée sur le cordon du coupe-circuit du moteur ?
R. Installez l'agrafe sur le coupe-circuit du moteur.
Q. Le réservoir de carburant est-il vide ?
R. Remplissez le réservoir de carburant frais et propre.
Q. Le carburant est-il contaminé ou altéré ?
R. Remplissez le réservoir de carburant frais et propre.
Q. Le filtre à carburant est-il obstrué ?
R. Nettoyez ou remplacez le filtre à carburant.
Q. La pompe à carburant fonctionne-t-elle incorrectement ?
R. Faites procéder à un entretien par un revendeur Yamaha.
Q. Les bougies sont-elles encrassées ou de type incorrect ?
R. Inspectez les bougies. Nettoyez ou rem-

placez par des bougies du type préconisé.

Q. Les composants du système d'allumage sont-ils défectueux ?
R. Faites procéder à un entretien par un revendeur Yamaha.
Q. Le câblage d'allumage est-il endommagé ou mal connecté ?
R. Vérifiez si les fils sont usés ou endommagés. Faites serrer les connexions et remplacer les fils rompus ou usés par un revendeur Yamaha.
Q. Les composants internes du moteur sont-ils endommagés ?
R. Faites procéder à un entretien par un revendeur Yamaha.

Le régime est irrégulier ou le moteur cale.

Q. Les bougies sont-elles encrassées ou de type incorrect ?
R. Inspectez les bougies. Nettoyez ou remplacez par des bougies du type préconisé.
Q. Le circuit d'alimentation est-il obstrué ?
R. Vérifiez si la conduite d'alimentation est coincée ou pliée, ou s'il y a d'autres obstructions dans le système d'alimentation.
Q. Le carburant est-il contaminé ou altéré ?
R. Remplissez le réservoir de carburant frais et propre.
Q. Le filtre à carburant est-il obstrué ?
R. Nettoyez ou remplacez le filtre à carburant.
Q. Les composants du système d'allumage sont-ils défectueux ?
R. Faites procéder à un entretien par un re-

vendeur Yamaha.

Q. Le système d'alerte est-il activé ?

R. Identifiez et remédiez à la cause de l'alerte.

Q. L'écartement des électrodes de la bougie est-il incorrect ?

R. Remplacez la bougie.

Q. Le câblage d'allumage est-il endommagé ou mal connecté ?

R. Vérifiez si les fils sont usés ou endommagés. Faites serrer les connexions et remplacer les fils rompus ou usés par un revendeur Yamaha.

Q. L'huile moteur spécifiée est-elle utilisée ?

R. Vérifiez l'huile moteur et renouvez-la par une huile du type spécifié.

Q. Le thermostat fonctionne-t-il incorrectement ou est-il obstrué ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La pompe à carburant fonctionne-t-elle incorrectement ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La vis de mise à pression atmosphérique du réservoir de carburant est-elle bouchée ou obstruée ?

R. Dégagez l'obstruction.

Q. Le branchement du raccord de carburant est-il incorrect ?

R. Branchez-le correctement.

Q. Le câble de batterie est-il déconnecté ?

R. Connectez-le correctement.

Le vibreur d'alerte retentit ou l'indicateur s'allume.

Q. Le système de refroidissement est-il obs-trué ?

R. Contrôlez si la prise d'eau de refroidissement n'est pas obstruée.

Q. L'indicateur d'alerte de faible pression d'huile est-il allumé ou clignote-t-il ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La plage de température des bougies est-elle incorrecte ?

R. Inspectez les bougies et remplacez-les par le type préconisé.

Q. L'huile moteur spécifiée est-elle utilisée ?

R. Vérifiez l'huile moteur et renouvez-la par une huile du type spécifié.

Q. L'huile moteur est-elle contaminée ou altérée ?

R. Renouvelez l'huile moteur avec de l'huile du type spécifié.

Q. Le filtre à huile est-il obstrué ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La pompe à huile fonctionne-t-elle incorrectement ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La pompe à eau et le thermostat fonctionnent-ils incorrectement ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Y a-t-il un excès d'eau dans le filtre à carburant ?

R. Videz le filtre à carburant.

La puissance du moteur diminue.

Q. L'hélice est-elle endommagée ?

R. Faites réparer ou remplacer l'hélice.

Q. Le pas ou le diamètre de l'hélice est-il incorrect ?

R. Installez une hélice correcte pour faire fonctionner le moteur hors-bord dans sa plage de régime (tr/min) préconisée.

Q. Le moteur hors-bord est-il monté à une hauteur incorrecte sur le tableau AR ?

R. Faites ajuster le moteur hors-bord à la bonne hauteur sur le tableau AR.

Q. Le système d'alerte est-il activé ?

R. Identifiez et remédiez à la cause de l'alerte.

Q. La coque du bateau est-elle couverte de concrétions marines ?

R. Nettoyez la coque du bateau.

Q. Les bougies sont-elles encrassées ou de type incorrect ?

R. Inspectez les bougies. Nettoyez ou remplacez par des bougies du type préconisé.

Q. Des algues ou d'autres corps étrangers sont-ils coincés autour du boîtier d'hélice ?

R. Eliminez les corps étrangers et nettoyez l'embase.

Q. Le circuit d'alimentation est-il obstrué ?

R. Vérifiez si la conduite d'alimentation est coincée ou pliée, ou s'il y a d'autres obstruc-

tions dans le système d'alimentation.

Q. Le filtre à carburant est-il obstrué ?

R. Nettoyez ou remplacez le filtre à carburant.

Q. Le carburant est-il contaminé ou altéré ?

R. Remplissez le réservoir de carburant frais et propre.

Q. L'écartement des électrodes de la bougie est-il incorrect ?

R. Remplacez la bougie.

Q. Le câblage d'allumage est-il endommagé ou mal connecté ?

R. Vérifiez si les fils sont usés ou endommagés. Faites serrer les connexions et remplacer les fils rompus ou usés par un revendeur Yamaha.

Q. Des composants électriques fonctionnent-ils incorrectement ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Le carburant spécifié est-il utilisé ?

R. Renouvelez l'huile avec de l'huile du type spécifié.

Q. L'huile moteur spécifiée est-elle utilisée ?

R. Renouvelez l'huile moteur avec de l'huile du type spécifié.

Q. Le thermostat fonctionne-t-il incorrectement ou est-il obstrué ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La vis de mise à pression atmosphérique du réservoir de carburant est-elle bouchée

ou obstruée ?

R. Dégagez l'obstruction.

Q. La pompe à carburant fonctionne-t-elle incorrectement ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Le branchement du raccord de carburant est-il incorrect ?

R. Branchez-le correctement.

Q. La plage de température des bougies est-elle incorrecte ?

R. Inspectez les bougies et remplacez-les par le type préconisé.

Q. Le moteur réagit-il correctement à la position du levier de commande ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Le moteur produit des vibrations excessives.

Q. L'hélice est-elle endommagée ?

R. Faites réparer ou remplacer l'hélice.

Q. L'arbre d'hélice est-il endommagé ?

R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Des algues ou d'autres corps étrangers sont-ils coincés autour de l'hélice ?

R. Eliminez-les et nettoyez l'hélice.

Q. Les boulons de montage du moteur sont-ils desserrés ?

R. Serrez les boulons ou faites procéder à un entretien par un revendeur Yamaha.

Q. Le pivot de direction est-il desserré ou en-

dommagé ?

R. Faites procéder à un entretien par un revendeur Yamaha.

FMU29434

Action temporaire en cas d'urgence

FMU29442

Dommage dû à un impact

FWM00871

AVERTISSEMENT

Le moteur hors-bord peut subir de graves dommages lors d'une collision pendant que vous naviguez ou que vous le transportez sur une remorque. De tels dommages peuvent rendre le moteur hors-bord d'une utilisation dangereuse.

Si le moteur hors-bord heurte un objet dans l'eau, appliquez la procédure suivante.

1. Arrêtez immédiatement le moteur.

2. Vérifiez si le système de commande et tous les composants ne sont pas endommagés. Vérifiez également si le bateau ne présente pas de dommages.

3. Même si vous ne découvrez pas de dommages, rejoignez lentement et prudemment le port le plus proche.

4. Faites vérifier le moteur hors-bord par un distributeur Yamaha avant de l'utiliser à nouveau.

FMU29454

Navigation sur un seul moteur (moteurs jumelés)

Lorsque vous naviguez sur un seul moteur dans une situation d'urgence, veillez à maintenir le second moteur relevé et à faire fonctionner le moteur opérationnel à bas régime.

FCM00371

ATTENTION

Si le bateau est manœuvré dans l'eau sur un moteur mais sans naviguer, de l'eau risque de pénétrer dans le conduit d'échappement sous l'action des vagues et de causer des dommages au moteur.

Lorsque vous manœuvrez à faible vitesse, comme à proximité d'un quai d'amarrage, il est préférable que les deux moteurs tournent, l'un étant si possible au point mort.

FMU41882

Remplacement du fusible

FWM00632

AVERTISSEMENT

L'utilisation d'un fusible incorrect ou d'un morceau de fil peut laisser passer trop de courant. Ce qui peut provoquer des dommages au système électrique et constitue un risque d'incendie.

Si un fusible a grillé, remplacez le fusible conformément à la procédure suivante.

1. Tournez l'interrupteur principal sur la po-

sition "OF(arrêt).

1. Déposez le couvercle du coffret à fusibles.
2. Pour remplacer le fusible principal ou le fusible d'isolateur, déposez les vis, et déposez ensuite le fusible. Installez le fusible de rechange, et serrez ensuite les vis.

1 11 2 3 4 5 108 976 ZMU07195

1. Couvercle du boîtier à fusibles
2. Fusible principal (100 A)
3. Fusible d'isolateur (100 A)
4. Fusible de pompe d'alimentation en carburant (10 A)
5. Fusible de l'interrupteur principal / de l'interrupteur de trim / de la Digital electronic control ECM (module de commande électronique) (20 A)
6. Fusible du servomoteur d'inverseur (15 A)
7. Contacteur de démarrage (30 A)
8. Bobine d'allumage / Injecteur de carburant / Calage variable de l'arbre à cames / Fusible ECM (module de contrôle électronique) du moteur (30 A)
9. Fusible du papillon électrique (10 A)
10. Fusible de pompe à carburant (15 A)
11. Vis

3 1 2 2 ZMU06961

1. Fusible de rechange (100 A)
2. Fusible de rechange (10 A, 15 A, 20 A, 30 A)

3. Extracteur de fusible

4. Pour remplacer un fusible autre que le fusible principal ou le fusible d'isolateur, déposez le fusible à l'aide de l'extracteur de fusible. Installez un fusible de rechange de l'intensité adéquate.

1. Extracteur de fusible

Consultez votre revendeur Yamaha si le nouveau fusible grille immédiatement.

FMU40983

Le système de trim ne fonctionne pas

FWM02331

AVERTISSEMENT

Ne passez jamais sous le moteur lorsqu'il est relevé. De graves blessures peuvent résulter d'une chute accidentelle du moteur hors-bord.

Si le moteur hors-bord ne peut être relevé ou abaissé à l'aide du système de trim parce que la batterie est déchargée ou en raison d'une défaillance du système de trim, le moteur hors-bord peut être relevé ou abaissé manuellement.

1. Arrêtez le moteur.
2. Desserrez la vis de vanne manuelle en la tournant dans le sens antihoraire jusqu'à ce qu'elle s'arrête.

ZMU07196

1. Vis de valve manuelle

2. Relevez le moteur manuellement à la position voulue, puis serrez la vis de vanne manuelle en la tournant dans le sens horaire.

FMU41891

L'indicateur d'alerte du séparateur d'eau clignote en cours de navigation

FWM02543

AVERTISSEMENT

L'essence est hautement inflammable et ses vapeurs sont inflammables et explosives.

• N'exécutez pas cette procédure sur un moteur chaud ou en train de tourner. Laissez le moteur refroidir.

• Il reste du carburant dans le filtre à carburant. Eloignez les étincelles, les cigarettes, les flammes et toutes les sources d'allumage.

• Du carburant s'écoulera durant cette procédure. Recueillez le carburant dans un chiffon. Essuyez immédiatement les éventuelles coulures de carburant.

• Le filtre à carburant doit être remonté soigneusement avec le joint torique et le bol du filtre en place. Un remontage ou un remplacement mal exécuté peut entraîner une fuite de carburant, ce qui risque de provoquer un incendie ou une explosion.

Si l'indicateur d'alerte du séparateur d'eau se met à clignoter, appliquez la procédure suivante.

1. Arrêtez le moteur.
2. Déposez le capot supérieur.
3. Déposez les boulons, et retirez ensuite le couvercle du filtre à carburant.

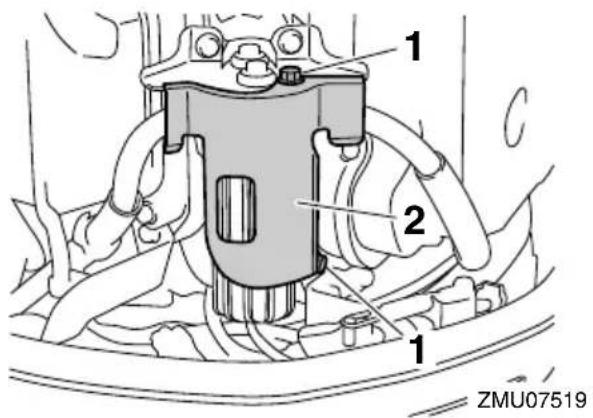

1 2 1 ZMU07519

1. Boulon

2. Couvercle du filtre à carburant

3. Déconnectez le coupleur du capteur de présence d'eau. ATTENTION: Veillez à ce que de l'eau n'entre pas en contact avec le coupleur du contacteur de présence d'eau, faute de quoi un dysfonctionnement risque de se produire. [FCM01951]

1. Coupleur du capteur de présence d'eau

2. Déposez le bol du filtre du boîtier du filtre, et déposez ensuite le joint torique du bol du filtre. ATTENTION: Veillez à ne pas tordre le fil du capteur de présence d'eau lorsque vous dévissez le bol du filtre. [FCM01961]

1 2 3 4 ZMU07521

1. Boîtier du filtre
2. Joint torique
3. Bol du filtre

4. Fil du capteur de présence d'eau

5. Videz l'eau du bol du filtre en la recueillant avec un chiffon.

6. Placez le joint torique dans sa position originale sur le bol du filtre du boîtier du filtre, et installez ensuite le bol du filtre sur le boîtier du filtre. ATTENTION: Veillez à ne pas tordre le fil du capteur de présence d'eau lorsque vous

vissez le bol du filtre sur le boîtier du filtre. [FCM01971]

1 2 3

ZMU07522

1. Joint torique
2. Bol du filtre

3. Fil du capteur de présence d'eau

4. Connectez fermement le coupleur du capteur de présence d'eau jusqu'à ce que vous entendiez un déclic.

5. Installez le couvercle du filtre à carburant, et serrez ensuite les boulons.

6. Installez le capot supérieur.

7. Tournez l'interrupteur principal sur la position "Ôn(marche) et vérifiez si l'indicateur d'alerte du séparateur d'eau reste éteint et si le vibreur ne retentit pas. Si l'indicateur d'alerte du séparateur d'eau se met à clignoter ou si le vibreur retentit, faites vérifier le moteur hors-bord par votre revendeur Yamaha. ATTENTION: Bien que le vibreur s'arrête lorsque le moteur a démarré et que le levier de commande ait été amené sur la position de marche avant ou arrière, n'utilisez pas le moteur hors-bord. Le moteur risque sinon de subir de graves dommages. [FCM02481]

FMU33502

Traitement d'un moteur submergé

Si le moteur hors-bord a été submergé, pré-

sentez-le immédiatement à un revendeur Yamaha. Sinon, de la corrosion risque de se former presque immédiatement. ATTENTION: Ne tentez pas de faire fonctionner le moteur hors-bord avant qu'il ait été complètement inspecté. [FCM00402]

6

6Y8 Compte-tours multifonction 42
6Y8 Compteurs multifonction.... 41
6Y8 Indicateurs de gestion du carburant multifonction 48
6Y8 Indicateurs de vitesse & carburant multifonction 46
6Y8 Indicateurs de vitesse multifonction .... 47
6Y9 Multifunction Color Gauge.... 38

A

Alcool et médicaments.... 2
Alerte de défaillance du moteur..... 41, 45
Alerte de faible pression d'huile 39, 43, 52
Alerte de faible tension de la batterie 40, 45
Alerte de surchauffe.... 39, 44, 50
Alerte digital electronic control.... 50
Alerte du séparateur d'eau ..... 40, 44, 52
Anode(s), inspection et remplacement.... 98
Arrêt du bateau.... 68
Arrêt du moteur.... 69

B

Baigneurs.... 2
Batterie 62
Batterie, connexion.... 100
Batterie, contrôle (modèles à démarreur électrique) ..... 99
Batterie, déconnexion.... 101
Batterie, remisage.... 102
Boîtier Digital Electronic Control...... 28
Bougie, inspection 86
Branchement de l'alimentation 63

C

Capot supérieur, dépose 57
Capot supérieur, installation 60
Changement de vitesse (contrôles après la mise à température du moteur) 67

Changement de vitesses ......67
Choc électrique.... 1
Commandes, contrôle....58
Compteurs optionnels....48
Conditions d'installation 15
Conditions d'utilisation éprouvantes .....80
Contacteurs d'arrêt 67
Contrôles après la mise à température du moteur ....67
Contrôles après le démarrage du moteur ....66
Contrôles avant le démarrage du moteur ....57
Cordon du coupe-circuit du moteur ....1, 58
Cordon du coupe-circuit du moteur et agrafe ....31

D

Déclaration CE de conformité (DoC) .....6
Démarrage du moteur....64
Dérive avec anode....35
Diagramme des composants ..... 23
Dispositif de rinçage 36, 59
Dommage dû à un impact....107

E

Eau de refroidissement....66
Eaux peu profondes....74
Enregistrement des numéros d'identification.... 5
Entretien périodique....79
Equipement de secours 20
Essence 2,19
Etiquette CE....6
Étiquette d'homologation du certificat de contrôle des émissions ..... 20
Etiquettes à étoiles 21
Etiquettes d'avertissement....9
Evitez les collisions....3
Exigences concernant l'huile moteur .... 18
Exigences pour la batterie ....16
Exigences pour le carburant .... 19

Exigences relatives à la Digital Electronic Control 16

Exigences relatives à l'élimination du moteur hors-bord.... 20

Exposition au carburant et coulures ..... 2

F

Fils et connecteurs, vérification ..... 94

Filtre à carburant.... 37

Filtre à carburant, contrôle.... 58

Fonctionnement pour la première fois.... 56

Fuites de carburant, contrôle.... 58

Fusible, remplacement 108

G

Gilets de sauvetage.... 2

Graissage 85

H

Hauteur de montage.... 54

Hélice.... 1

Hélice, dépose.... 95

Hélice, inspection.... 94

Hélice, installation.... 95

Hélice (modèles à rotation inversée) .... 17

Huile moteur 59

Huile moteur, plein.... 56

Huile moteur, renouvellement.... 88

Huile pour engrenages, renouvellement.... 96

|

Indicateur d'alerte de la digital electronic control 29

Indicateur de la Digital electronic control active 29

Indicateur de préchauffage du moteur 38

Indicateur de synchronisation du moteur 39

Indicateur YAMAHA SECURITY SYSTEM.... 38

Informations sur le contrôle des émissions.... 20

Informations sur le Yamaha Security System.... 43

Initiation du passager.... 4

Interrupteur de l'accélérateur au point mort ....30

Interrupteur de trim (capot inférieur) ..... 34

Interrupteur de trim (Digital Electronic Control).... 33

Interrupteur principal.... 32

Interrupteurs de trim (type jumelés)..... 34

L

Le système de trim ne fonctionne pas.... 109

Levier de commande à distance...... 29

Levier de verrouillage du capot...... 36

Levier support de relevage 35

L'indicateur d'alerte du séparateur d'eau clignote en cours de navigation .... 109

Lisez les manuels et les étiquettes ..... 9

Lois et réglementations......4

Lubrification 78

M

Marque de conformité et étiquette de date de fabrication ....7

Météo.... 3

Mise à température du moteur...... 66

Modes de verrouillage et de déverrouillage du Yamaha Security System.... 27

Modifications.... 2

Monoxyde de carbone 2

Montage du moteur hors-bord ..... 15, 54

Moteur hors-bord, contrôle 59

Moteur hors-bord submergé 111

Moteur hors-bord (surfaces peintes), contrôle.... 79

N

Navigation dans l'eau salée ou autres conditions 75

Nettoyage du moteur hors-bord.... 78

Niveau de carburant 57

Numéro de clé 6

Numéro de série de la digital electronic control.... 5

Numéro de série du moteur hors-bord.... 5

P

Passagers.... 3

Peinture antifouling.... 20

Pièces brûlantes .... 1

Pièces de rechange.... 80

Pièces en rotation.... 1

Platine de contrôle marche/arrêt...... 33

Platine de contrôle marche/arrêt général .... 33

Publications sur la sécurité de la navigation .... 4

Puissance nominale du bateau.... 15

R

Recherche de panes.... 103

Régime de ralenti du moteur, contrôle.... 87

Régime embrayé 68

Réglage du trim du moteur hors-bord... 70

Régleur de friction de l'accélérateur ..... 31

Relevage et abaissement 72

Remisage du moteur hors-bord.... 77

Remplissage de carburant.... 62

Rinçage du passage d'eau de refroidissement.... 78

Rodage du moteur.... 56

S

Sécurité de démarrage embrayé ..... 18

Sécurité de la navigation 2

Sécurité du moteur hors-bord.... 1

Sélection de l'hélice.... 17

Spécifications.... 13

Surcharge 3

Système d'alerte 50

Système d'alimentation....57

Système de trim....1

Système de trim et système de relevage, contrôle 61

T

Tableau de maintenance 1 .... 81

Tableau de maintenance 2 .... 84

Transmetteur de commande à distance 26

Transport et remisage du moteur hors-bord ....77

U

Urgence, action temporaire .... 107

Urgence, navigation sur un seul moteur ....108

Utilisation du moteur 63

V

Vidange de l'essence du séparateur de vapeur.... 78

Y

Yamaha Security System (si équipé).... 15

YAMAHA
