Nighthawk RAX70 - Routeur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur WiFi 6 tribande
Marque et modèle	NETGEAR Nighthawk RAX70 (AX8)
Dimensions (plié)	301 x 207 x 84 mm
Dimensions (déplié avec antennes)	347 x 208 x 167 mm
Poids	1171 g
Alimentation	Adaptateur secteur 12 V / 3,5 A CC
Ports	1 port WAN Gigabit, 4 ports LAN Gigabit, 1 port USB 3.0
Bandes WiFi	2,4 GHz (600 Mbit/s max), 5 GHz-1 (1,2 Gbit/s max), 5 GHz-2 (4,8 Gbit/s max)
Normes WiFi	IEEE 802.11 ax (WiFi 6) rétrocompatible a/b/g/n/ac
Sécurité WiFi	WPA2-PSK (AES), WPA3-Personnel, WPA/WPA2 Entreprise
Assistance IPv6	Oui (DHCP, PPPoE, tunnel 6to4, 6rd, etc.)
Fonctions avancées	Agrégation de ports WAN/LAN, QoS dynamique, VPN (OpenVPN serveur/client), contrôle parental, Armor (cybersécurité)
Stockage USB	Partage via ReadySHARE, serveur FTP, Time Machine, accès à distance
Gestion	Application Nighthawk (iOS/Android), interface web (http://www.routerlogin.net)
Antennes	8 antennes externes déployables
Boutons physiques	Marche/Arrêt, WPS, WiFi on/off, LED on/off, Reset
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	90% max sans condensation
Réparabilité	Réinitialisation usine via bouton Reset (7 secondes)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec

FOIRE AUX QUESTIONS - Nighthawk RAX70 NETGEAR

Comment réinitialiser le routeur aux paramètres d'usine ?

Utilisez un trombone ou un objet similaire pour appuyer sur le bouton Reset situé à l'arrière du routeur et maintenez-le enfoncé pendant au moins 7 secondes. Le voyant d'alimentation clignotera en blanc puis le routeur redémarrera avec les paramètres d'usine.

Quel est le nom d'utilisateur et le mot de passe par défaut pour se connecter au routeur ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est password. Lors de la première connexion, il vous sera demandé de définir un nouveau mot de passe.

Comment modifier le nom du réseau WiFi (SSID) et le mot de passe ?

Connectez-vous à l'interface web du routeur (www.routerlogin.net) avec vos identifiants administrateur. Allez dans Paramètres de base > Sans fil. Vous pouvez y modifier le SSID et la clé de sécurité WiFi. Cliquez sur Appliquer pour enregistrer.

Que faire si je ne parviens pas à accéder à Internet ?

Vérifiez d'abord que le voyant Internet sur le routeur est allumé. Si ce n'est pas le cas, redémarrez votre modem et votre routeur dans l'ordre : débranchez le modem, patientez 30 secondes, rebranchez-le, puis attendez qu'il soit opérationnel. Ensuite, allumez le routeur. Si le problème persiste, connectez-vous au routeur et vérifiez les paramètres WAN dans Internet. Assurez-vous que votre FAI ne nécessite pas de connexion PPPoE ou un nom d'hôte spécifique.

Comment mettre à jour le firmware du routeur ?

Connectez-vous à l'interface web du routeur. Allez dans Avancé > Administration > Mise à jour du firmware. Cliquez sur Vérifier pour rechercher une mise à jour. Si une nouvelle version est disponible, suivez les instructions pour l'installer. Ne coupez pas l'alimentation pendant la mise à jour.

Puis-je utiliser un disque dur USB avec le routeur ?

Oui, branchez un disque dur ou une clé USB sur le port USB 3.0 à l'arrière du routeur. Vous pouvez ensuite y accéder via le réseau local (partage de fichiers), configurer un serveur FTP ou l'utiliser comme destination pour les sauvegardes Time Machine (Mac) ou ReadySHAPE Vault (Windows).

Comment configurer le contrôle parental pour bloquer certains sites ?

Connectez-vous à l'interface web du routeur. Allez dans Avancé > Sécurité > Bloquer les sites. Vous pouvez saisir des mots-clés ou des noms de domaine à bloquer. Pour bloquer des services spécifiques (ex : messagerie), utilisez Bloquer les services dans la même section. N'oubliez pas de cliquer sur Appliquer.

Comment configurer un VPN pour accéder à mon réseau domestique depuis l'extérieur ?

Connectez-vous à l'interface web du routeur. Allez dans Avancé > Configuration avancée > VPN Service. Activez le service VPN et téléchargez le fichier de configuration OpenVPN. Installez le logiciel OpenVPN sur votre appareil (Windows, Mac, iOS, Android) et importez le fichier de configuration. Vous pourrez alors vous connecter à votre réseau domestique en toute sécurité.

Comment activer la qualité de service (QoS) pour prioriser le trafic ?

Connectez-vous à l'interface web du routeur. Allez dans Avancé > Configuration avancée > QoS dynamique. Activez la QoS et sélectionnez la priorité pour les applications ou les appareils. Vous pouvez également définir des limites de bande passante. Cliquez sur Appliquer pour enregistrer.

Que faire si le voyant d'alimentation clignote en continu ?

Un clignotement lent et continu du voyant d'alimentation indique généralement que le firmware est corrompu. Essayez de réinitialiser le routeur aux paramètres d'usine (bouton Reset pendant 7 secondes). Si le problème persiste, contactez le support NETGEAR pour obtenir la procédure de récupération du firmware ou une assistance matérielle.

MODE D'EMPLOI Nighthawk RAX70 NETGEAR

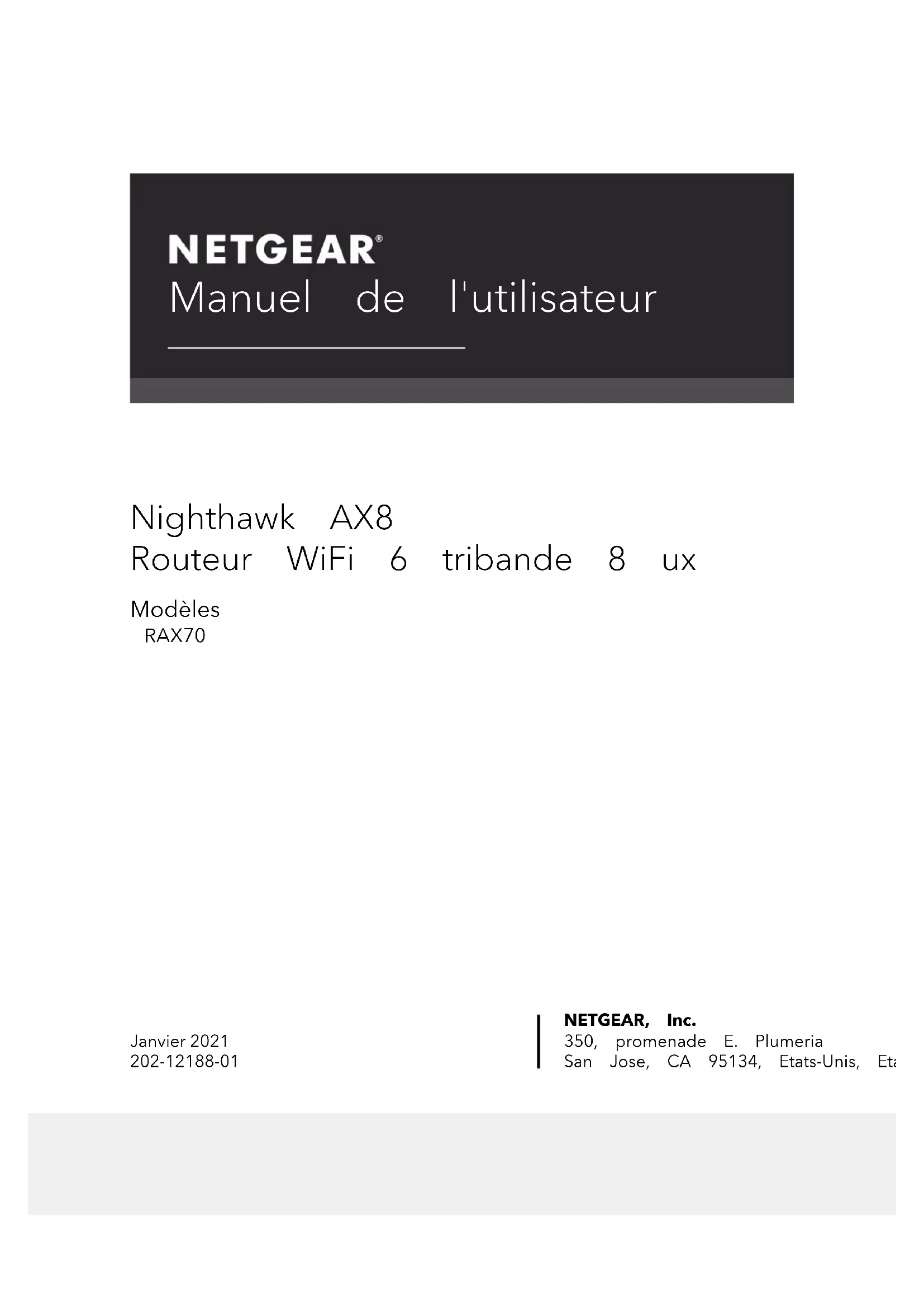

Manuel de l'utilisateur

Nighthawk AX8

Routeur WiFi 6 tribande 8 ux

Modèles

RAX70

Janvier 2021

202-12188-01

NETGEAR, Inc.

350, promenade E. Plumeria

San Jose, CA 95134, Etats-Unis, Eta

Support et communauté

Visitez_netgear.com/support pour obtenir des réponses à vos questions et accéder derniers téléchargements.

Vous pouvez également consulter notre communauté NETGEAR pour obtenir de la conseils sur community.netgear.com.

Réglementation et juridique

Pour les informations à propos de la conformité réglementaire, y compris la Dé de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

Marques commerciales

©NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisé à des ns de référence uniquement.

Sommaire

Chapitre 1 Conguration du matériel

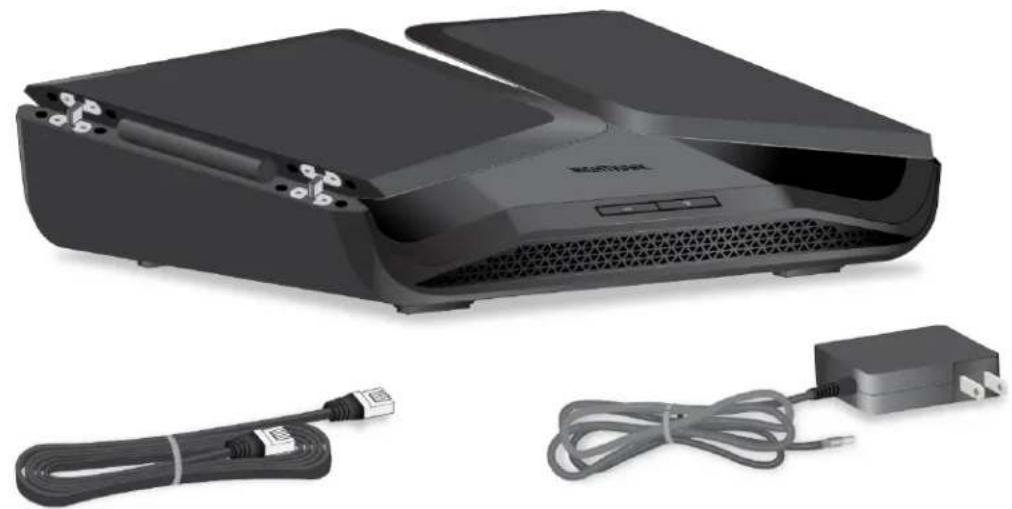

Déballez votre routeur....10

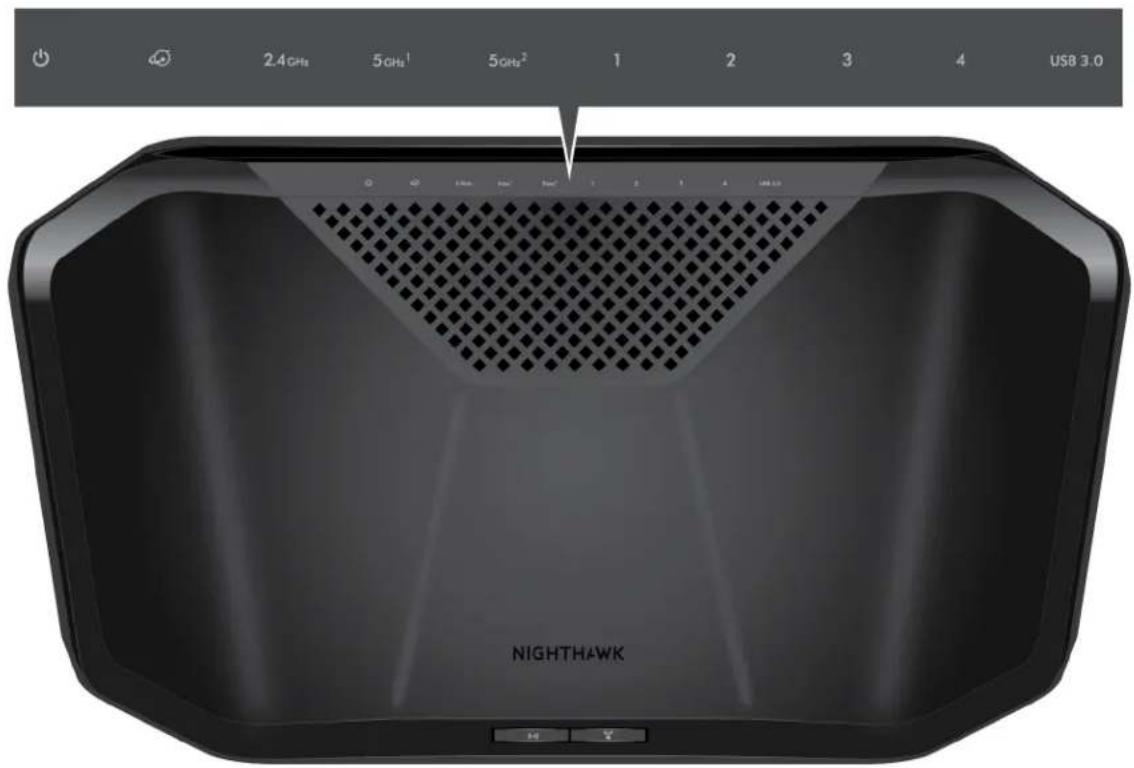

Voyants et boutons du panneau supérieur....11

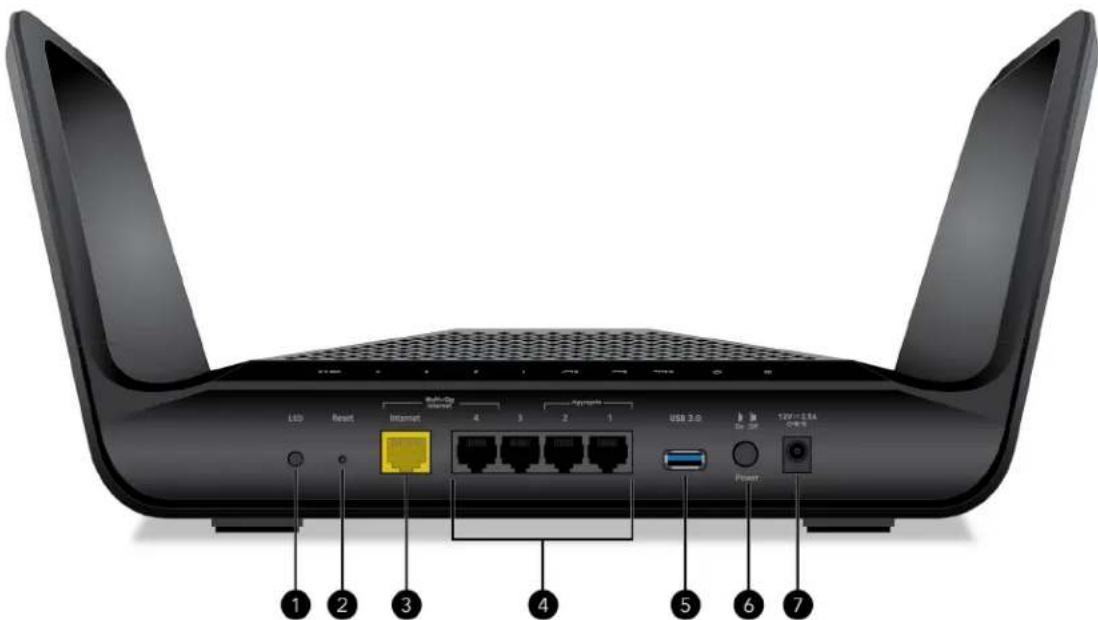

Panneau arrière....13

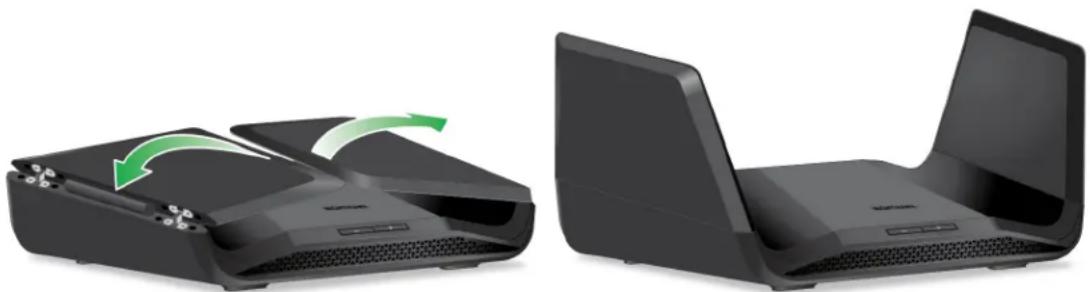

Déployez les antennes ....14

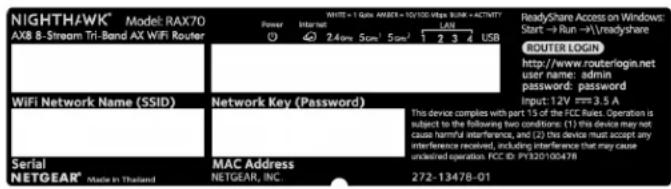

Libellé du routeur....15

Positionnez votre routeur....15

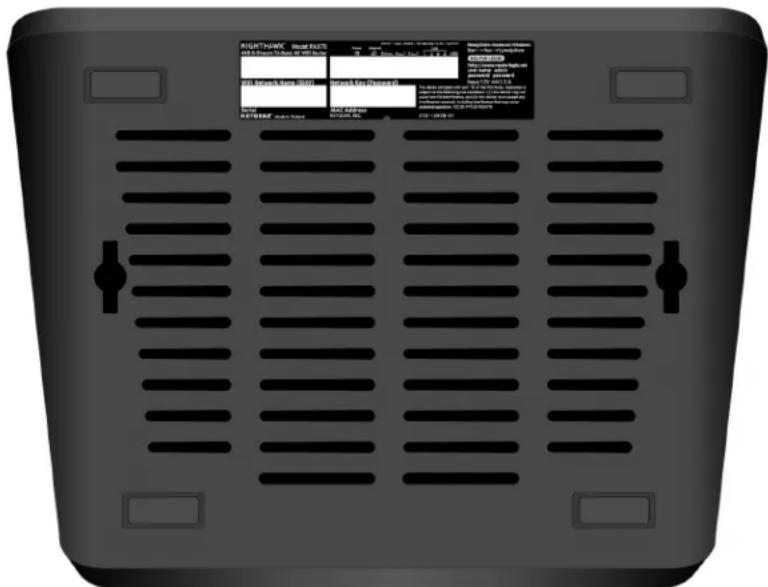

Fixez votre routeur au mur....16

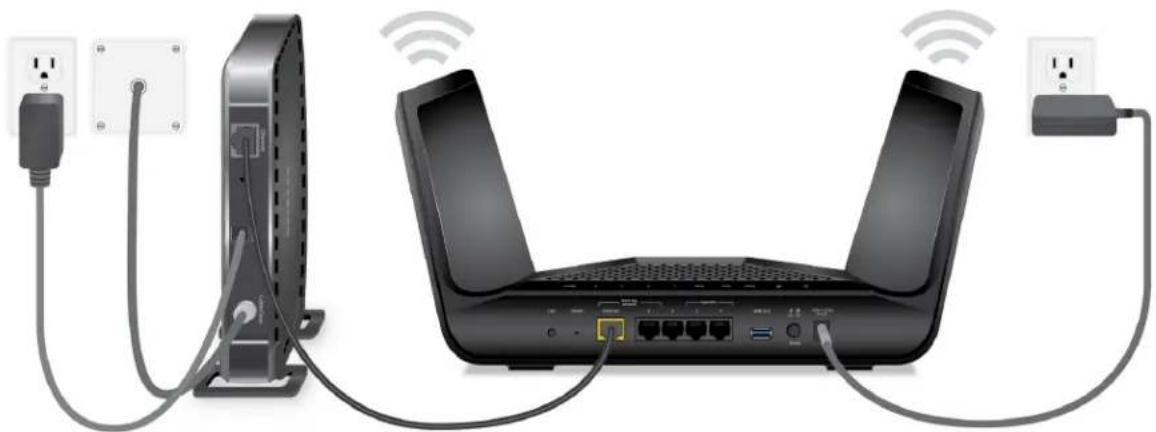

Câblez votre routeur....18

Chapitre 2 Connectez-vous au réseau et accédez au routeur

Connectez-vous au réseau....20

Connectez-vous au réseau à l'aide d'une connexion laire.....20

Rechercher et se connecter au réseau WiFi....20

Connexion Wi-Fi via WPS....20

Types de connexions....21

Installez et gérez votre routeur avec l'application Nighthawk.....21

Utilisez un navigateur Web pour accéder au routeur......22

Conguration Internet automatique....22

Connectez-vous au routeur....24

Changer la langue....24

Chapitre 3 Spéciez vos paramètres Internet

Utilisez l'Assistant de conguration Internet....27

Congurez manuellement la connexion Internet....27

Spéciez une connexion Internet sans connexion....28

Spéciez une connexion Internet qui utilise une connexion....30

Protez d'Internet Multi-Gig avec l'agrégation de ports Internet.31

Spéciez les connexions Internet IPv6....33

Conditions requises pour la saisie d'adresses IPv6....33

Utilisez la détection automatique pour une connexion Internet

IPv6....34

Congurez une connexion Internet tunnel IPv6 6to4......35

Congurez une connexion Internet passthrough IPv6......36

Congurez une connexion Internet xe IPv6....37

Congurez une connexion Internet DHCP IPv6......38

Congurez une connexion Internet PPPoE IPv6....40

Utilisez la configuration automatique pour une connexion Internet IPv6....42

Congurez une 6ème connexion Internet IPv6......43

Gérer la taille MTU....45

Concepts MTU....45

Modiez la taille MTU....47

Chapitre 4 Contrôler l'accès à Internet

Gérer NETGEAR Armor....49

Activez Armor à l'aide de l'application Nighthawk......49

Afchez ou modiez vos paramètres NETGEAR Armor à l'aide de Nighthawk application....49

Activez le contrôle d'accès pour autoriser ou bloquer l'accès à Internet....50

Utilisez des mots-clés pour bloquer des sites Internet....51

Supprimer des mots-clés de la liste des éléments bloqués.....52

Bloquer les services d'Internet....53

Empêcher le blocage sur un ordinateur de conance....55

Gérer les listes de contrôle d'accès réseau....55

Planier le blocage des sites et services Internet....56

Configurez les notifications par e-mail d'événements de sécurité.57

Chapitre 5 Gérer les paramètres réseau

Afcher ou modier les paramètres WAN....61

Congurez un serveur DMZ par défaut....62

Modiez le nom du périphérique du routeur......63

Modiez les paramètres TCP/IP du réseau local....64

Spéciez les adresses IP que le routeur attribue....66

Désactivez la fonction de serveur DHCP dans le routeur......67

Gérer les adresses IP LAN réservées....68

Réserver une adresse IP....68

Modiez une adresse IP réservée....69

Supprimer une entrée d'adresse IP réservée....69

Utilisez l'Assistant WPS pour les connexions WiFi....70

Spéciez les paramètres WiFi de base....71

Modiez le mode WiFi....73

Modiez le mot de passe WiFi ou la sécurité WiFi....73

Congurez un réseau WiFi invité....75

Contrôler les radios WiFi....78

Utilisez le bouton Marche/Arrêt WiFi....78

Activer ou désactiver les radios WiFi....79

Congurez un programme WiFi....79

Spéciez les paramètres WPS....80

Congurez le routeur en tant que point d'accès WiFi....81

Congurez un pont pour un groupe de ports ou VLAN groupe de balises....82

Congurez un pont pour un groupe de ports....83

Congurez un pont pour un groupe de balises VLAN......84

Congurez un port IPTV....85

Gérer les routes statiques personnalisées....86

Congurez une route statique....87

Modier une route statique....88

Supprimer une route statique....89

Activer ou désactiver l'équité du temps de diffusion....89

Activer ou désactiver MU-MIMO....90

Activer ou désactiver PMF....91

Congurez le routeur en mode pont....92

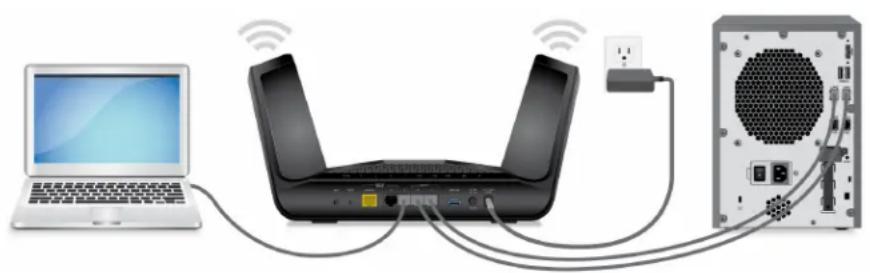

Gérer l'agrégation de ports Ethernet vers un périphérique LAN.94

Congurez l'agrégation de ports Ethernet sur un périphérique LAN....94

Afchez ou modiez le mode d'agrégation de ports Ethernet du routeur....96

Chapitre 6 Optimiser les performances

Utilisez Dynamic QoS pour optimiser la gestion du trac Internet.99

Activer ou désactiver la mise à jour automatique de la base de données QoS....100

Mettre à jour manuellement la base de données QoS dynamique....101

Améliorez les connexions réseau avec Universal Plug and Play.102

Qualité de service Wi-Fi Multimedia....103

Activer ou désactiver AX WiFi....104

Activez ou désactivez Smart Connect....105

Chapitre 7 Gérez votre routeur

Mettez à jour le micrologiciel du routeur....108

Vériez la présence d'un nouveau micrologiciel et mettez à jour le routeur....108

Téléchargez manuellement le micrologiciel sur le routeur....109

Modification du mot de passe administrateur....110

Activer la récupération du mot de passe d'administrateur......111

Récupérez le mot de passe admin....111

Afcher des informations sur le routeur, Internet et Wi-Fi

paramètres....112

Afficher les statistiques du port Internet....113

Vériez l'état de la connexion Internet....114

Afcher et gérer les journaux d'activité du routeur......116

Afcher les périphériques actuellement sur le réseau......117

Surveiller le trac Internet....118

Gérez le chier de conguration du routeur....119

Sauvegardez les paramètres....119

Effacer les paramètres....120

Restaurez les paramètres....121

Gérer l'accès à distance....121

Congurez la gestion à distance....122

Utilisez l'accès à distance....123

Connectez-vous à votre routeur avec Anywhere Access......123

Désactivez le clignotement des voyants ou éteignez-les.....124

Dénissez votre fuseau horaire....124

Dénissez le serveur NTP....125

Spéciez les paramètres du serveur multimédia ReadyDLNA....127

Rétablissez les paramètres par défaut du routeur......128

Utilisez le bouton Réinitialiser....128

Effacer les paramètres....129

Chapitre 8 Partagez les périphériques de stockage USB connectés au routeur

Conguration requise pour le périphérique USB....131

Connectez un périphérique de stockage USB au routeur......131

Accédez à un périphérique de stockage connecté au routeur à partir d'un Ordinateur Windows....132

Mappez un périphérique USB à un lecteur réseau Windows.....132

Accédez à un périphérique de stockage connecté au routeur À partir d'un Mac....133

Sauvegardez les ordinateurs Windows avec ReadySHARE Vault.134

Sauvegardez les ordinateurs Mac avec Time machine......135

Congurez un disque dur USB sur un Mac......135

Préparez-vous à sauvegarder une grande quantité de données....136

Utilisez Time machine pour effectuer une sauvegarde sur un disque dur USB disque....137

Activez l'accès FTP sur votre réseau....138

Afcher les dossiers réseau sur un périphérique de stockage...139

Ajoutez un dossier réseau sur un périphérique de stockage USB.140

Modier un dossier réseau sur un périphérique de stockage USB....141

Retirez un périphérique de stockage USB en toute sécurité.....142

Chapitre 9 Utilisez le DNS dynamique pour accéder aux périphériques de stockage USB via le Internet

Congurer et gérer le DNS dynamique....145

Congurez l'accès FTP via Internet....145

Votre serveur FTP personnel....146

Congurez votre serveur FTP personnel....146

Congurez un nouveau compte DNS dynamique......147

Spéciez un compte DNS que vous avez déjà créé......148

Modiez les paramètres DNS dynamique....149

Accédez aux périphériques de stockage USB via Internet......149

Chapitre 10 Utilisez le VPN pour accéder à votre réseau

Congurez une connexion VPN....152

Spéciez le service VPN dans le routeur....152

Installez le logiciel OpenVPN....153

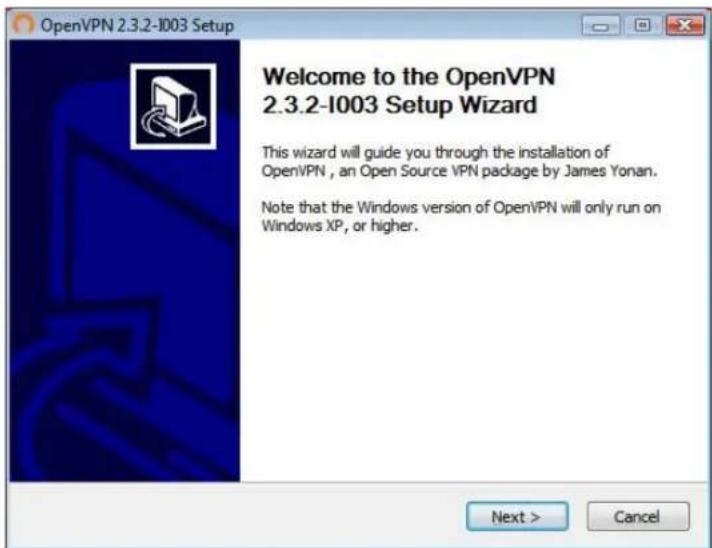

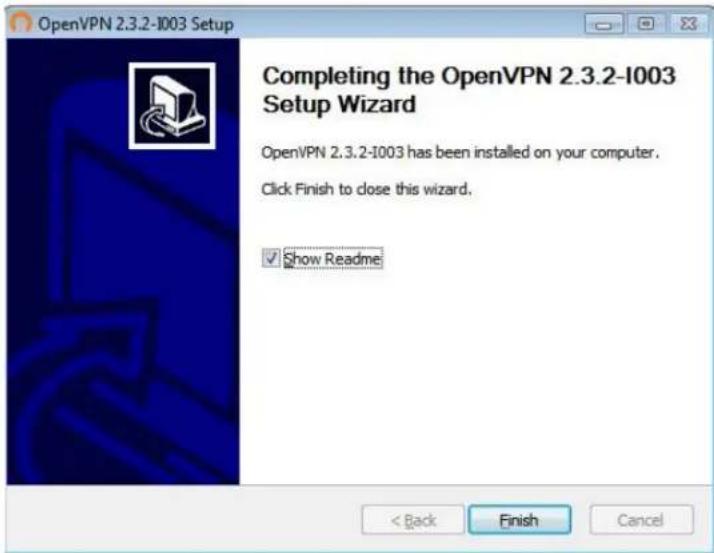

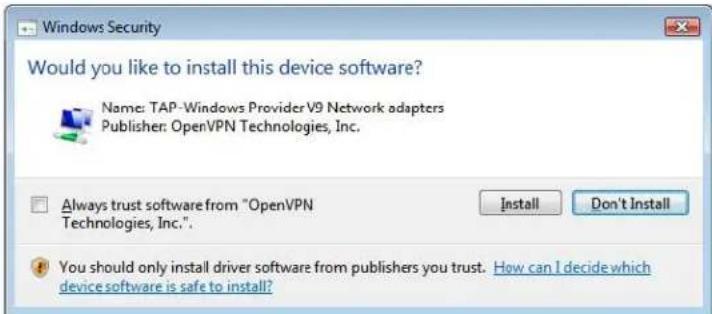

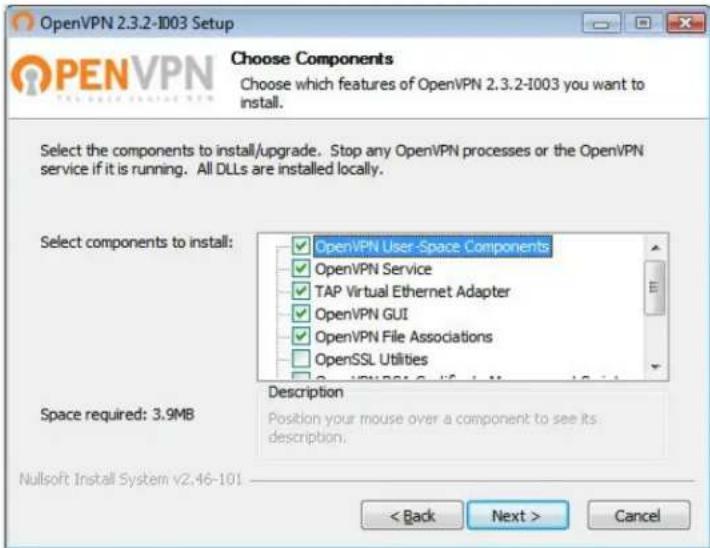

Installez le logiciel OpenVPN sur votre ordinateur Windows.153

Installez le logiciel OpenVPN sur votre ordinateur Mac......156

Installez le logiciel OpenVPN sur un appareil iOS....157

Installez le logiciel OpenVPN sur un appareil Android......158

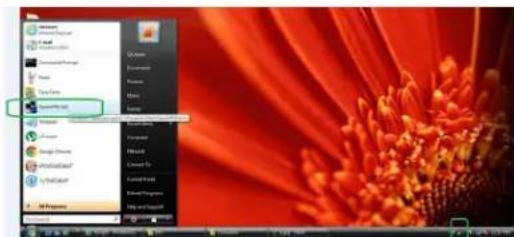

Utilisez un tunnel VPN sur votre ordinateur Windows......159

Utilisez le VPN pour accéder au périphérique USB et au support du

routeur....161

Utilisez le VPN pour accéder à votre service Internet à la maison.161

Congurez l'accès Internet du client VPN sur le routeur......162

Bloquer l'accès Internet du client VPN sur le routeur......163

Utilisez un tunnel VPN pour accéder à votre service Internet sur

accueil....164

Chapitre 11 Utilisez un client VPN pour vous connecter à un serveur VPN

Congurez un client VPN....166

Activer un client VPN....166

Afcher l'état de votre connexion VPN....167

Afcher les clients VPN longs....168

Chapitre 12 Gérer le transfert de port et le déclenchement de port

Gérer le transfert de port vers un serveur local....170

Congurez le transfert de port vers un serveur local.....170

Ajoutez un service de transfert de port personnalisé......171

Modier un service de transfert de port....172

Supprimer une entrée de transfert de port....173

Application xexample : Rendre un serveur Web local public...173

Comment le routeur implémente la règle de transfert de port.174

déclenchement de port....175

Ajoutez un service de déclenchement de port....175

Activer le déclenchement de port....176

Exemple d'application : Déclenchement de port pour le chat relais Internet déclenchement de port....177

Chapitre 13 Dépannage

Conseils rapides....180

Séquence de redémarrage du réseau....180

Vérifiez les connexions de l'adaptateur d'alimentation et du câble Ethernet....180

Vériez les paramètres WiFi....180

Vériez les paramètres réseau....180

Dépanner avec les voyants....181

Comportement standard des voyants lorsque le routeur est sous tension....181

Le voyant d'alimentation est éteint ou clignote....181

Les voyants ne s'éteignent jamais....182

Les voyants du port LAN Ethernet ou Internet sont éteints....182

Le voyant WiFi est éteint....182

Vous ne pouvez pas vous connecter au routeur....183

Vous ne pouvez pas accéder à Internet....184

Dépannage de la navigation Internet....186

Les modifications ne sont pas enregistrées....186

Dépannage de la connectivité Wi-Fi....187

Dépannez votre réseau à l'aide de l'utilitaire ping....187

Testez le chemin LAN vers votre routeur....188

Testez le chemin entre un ordinateur Windows et un ordinateur distant périphérique....189

Chapitre 14 Informations supplémentaires

Réglages d'usine....191

Caractéristiques techniques....192

1

Conguration du matériel

Ce chapitre comprend les sections suivantes :

• Déballez votre routeur
• Voyants et boutons du panneau supérieur
- Panneau arrière
• Déployez les antennes
• Libellé du routeur
• Positionnez votre routeur
• Fixez votre routeur au mur
• Câblez votre routeur

Pour plus d'informations sur les sujets traités dans ce manuel, visitez le site We d'assistance à l'adresse netgear.com/support.

Déballez votre routeur

Votre paquet contient le routeur, l'adaptateur secteur et un câble Ethernet.

Illustration 1 : Contenu de la boîte

Voyants et boutons du panneau supérieur

Les voyants d'état et les deux boutons sont situés sur le panneau supérieur du

2.4GHz 5GHz¹ 5GHz² 1 2 3 4 USB 3.0 NIGHTHAWK

Illustration 2 : Vue de dessus

Table 1. Description des voyants

	DescriptionLED et bouton
Voyant d'alimentation	Blanc continu. Le routeur est prêt.Blanc clignotant. Le routeur n'est pas prêt, le micrologiciel est en cours de mise à niveau ou vous avez appuyé sur le bouton de réinitialisation.Eteint. Le routeur n'est pas alimenté.
Voyant Internet	Blanc continu. La connexion Internet est prête.Blanc clignotant. Le port envoie ou reçoit le trac.Eteint. Aucun câble Ethernet n'est connecté entre le routeur et le modem.
Voyant WiFi 2,4 GHz2.4GHz	Blanc continu. L'émetteur-récepteur radio WiFi 2,4 GHz fonctionne.Blanc clignotant. Le routeur envoie ou reçoit le trac WiFi.Eteint. L'émetteur-récepteur radio WiFi 2,4 GHz est éteint.

Table 1. Description des voyants ()

	DescriptionLED et bouton
Voyant WiFi 5 GHz 1 Voyant WiFi 5 GHz 2	Blanc continu. La radio Wi-Fi 5 GHz 1 ou la radio Wi-Fi 5 GHz 2 fonctionne. Blanc clignotant. Le routeur envoie ou reçoit le trac WiFi. Eteint. La radio WiFi 5 GHz 1 ou 5 GHz 2 est désactivée.
Voyants Ethernet pour ports 1 à 4	lesa couleur du voyant indique la vitesse : blanc pour les connexions Ethernet Gigabit et orange pour les connexions Ethernet à 10 ou 100 Mbit/s. Blanc continu. Le routeur a détecté une liaison de 1 Gbit/s avec un périphérique sous tension. Blanc clignotant. Le port envoie ou reçoit du trac à 1 Gbit/s. Orange continu. Le routeur a détecté une liaison de 100 Mbit/s ou 10 Mbit/s avec un périphérique sous tension. Orange clignotant. Le port envoie ou reçoit du trac à 100 Mbit/s ou 10 Mbit/s Eteint. Aucun périphérique n'est connecté à ce port Ethernet.
1 2
3 4
Voyant port USB 3.0 USB 3.0	Blanc continu. Un périphérique USB est connecté au port USB 3.0 1 et est prêt Blanc clignotant. Un périphérique USB est branché sur le port USB 3.0 1 et tente de se connecter. Eteint. Aucun périphérique USB n'est connecté au port USB 3.0 1, ou quelqu'un a cliqué sur le bouton retirer le périphérique en toute sécurité et il est désormais possible de retirer le périphérique USB connecté en toute sécurité.
Voyant WiFi ((●))	Appuyez sur le bouton Wi-Fi pendant deux secondes pour allumer et éteindre le voyant Wi-Fi et les radios Wi-Fi. Si ce voyant est allumé, les émetteurs-récepteurs radio Wi-Fi fonctionnent. Si ce voyant est éteint, les émetteurs-récepteurs radio Wi-Fi sont désactivés. Vous ne pouvez pas utiliser le Wi-Fi pour vous connecter au routeur.
Voyant WPS	Le fait d'appuyer sur le bouton WPS permet à votre périphérique compatible WPS de rejoindre le réseau WiFi de votre routeur sans saisir le mot de passe WiFi. Le voyant WPS clignote en blanc pendant le processus WPS, puis reste allumé en blanc lorsque l'appareil compatible WPS se connecte au réseau WiFi de votre routeur.

Remarque : Si vous avez appuyé sur le bouton LED situé à l'arrière du route les voyants, à l'exception du voyant d'alimentation, sont éteints.

Panneau arrière

La gure suivante montre les connecteurs et les boutons du panneau arrière.

LED Reset Internet 4 5 2 1 USB 3.0 Power 1 2 3 4 5 6 7 TOM/SEA

Illustration 3 : Panneau arrière

Le panneau arrière contient les composants suivants :

1. BOUTON LED. Appuyez sur le bouton LED pour éteindre les voyants du ro Le voyant d'alimentation reste allumé si les voyants sont éteints.

2. Bouton Reset (Réinitialiser). Appuyez sur le bouton de réinitialisation pour réinitialiser le routeur. Si vous appuyez sur le bouton de réinitialisation pendant au moir secondes et que le voyant d'alimentation clignote en blanc, le routeur revient paramètres d'usine. Pour plus d'informations sur les paramètres d'usine, reportez-vous à Réglages d'usine à la page 191la section.

3. Port Internet. Un port WAN Gigabit Ethernet RJ-45 pour connecter votre rou un modem Internet tel qu'un modem câble ou DSL.

4. Ports Ethernet. Utilisez les quatre ports LAN Gigabit Ethernet RJ-45 pour co des périphériques LAN Ethernet à votre routeur. Le routeur prend en charge l'agrégation de ports :

- Agrégation Internet (WAN). Utilisez le port Ethernet 1 avec le port Internet congurer une connexion Internet Multi-Gig avec agrégation de ports. Pour p d'informations, consultez la section Profitez d'Internet Multi-Gig avec l'agrégation de ports Internet à la page 31.

- Agrégation LAN. Utilisez les ports Ethernet 3 et 4 pour congurer une liaison d'agrégation de ports vers un périphérique LAN qui prend également en l'agrégation de ports Ethernet. Pour plus d'informations, consultez la section Gérer l'agrégation de ports Ethernet vers un périphérique LAN à la page

Vous pouvez congurer à la fois l'agrégation Internet (WAN) et l'agrégation LA

1. Port USB 3.0. Utilisez le port USB 3.0 pour connecter un périphérique de USB à votre routeur.
2. Bouton d'alimentation (On/Off). Appuyez sur le bouton Marche/Arrêt pour alimenter le routeur.
3. Connecteur d'alimentation CC. Branchez l'adaptateur d'alimentation fourni avec votre produit sur le connecteur d'alimentation CC.

Déployez les antennes

Avant d'installer votre routeur, déployez les antennes comme indiqué dans la gure suivante.

Illustration 4 : Déployez les antennes

Libellé du routeur

L'étiquette du routeur indique les informations de connexion, le nom de réseau (SSID), la clé réseau (mot de passe), le numéro de série et l'adresse MAC. L'i suivante est un exemple de ce à quoi peut ressembler l'étiquette de votre rou

Illustration 5 : Libellé du routeur

Positionnez votre routeur

Le routeur vous permet d'accéder à votre réseau n'importe où dans la zone de votre réseau WiFi. Toutefois, la distance ou la portée de votre connexion V varier considérablement en fonction de l'emplacement physique de votre routeur.

En outre, positionnez votre routeur conformément aux instructions suivantes :

• Placez votre routeur près du centre de la zone de fonctionnement de vos o et autres périphériques, et à portée de vue de vos périphériques WiFi.
• Assurez-vous que le routeur est à portée d'une prise secteur et à proximité câbles Ethernet pour les ordinateurs câblés.
• Placez le routeur en hauteur, en minimisant le nombre de murs et de plafo le routeur et vos autres périphériques.

• Éloignez le routeur des périphériques électriques tels que :

• Ventilateurs de plafond

• Systèmes de sécurité à domicile
• Micro-ondes
• Ordinateurs
• Base d'un téléphone sans l
• Téléphones sans | 2.4 GHz ou 5 GHz

- Placez le routeur à l'écart des grandes surfaces métalliques, des grandes surfa en verre, des murs isolés et des éléments tels que :

• Porte en métal solide
• Goujons en aluminium
• Réservoirs de poisson
• Miroirs
• Brique
• Béton

Les facteurs suivants peuvent limiter la portée de votre réseau WiFi :

• L'épaisseur et le nombre de murs traversés par le signal WiFi peuvent limite portée.
• D'autres points d'accès WiFi dans et autour de votre domicile peuvent affecte signal de votre routeur.
  Les points d'accès WiFi sont des routeurs, des relais, des répéteurs de porté et tout autre périphérique qui émet un signal WiFi pour l'accès au réseau.

Fixez votre routeur au mur

Vous pouvez xer votre routeur au mur à l'aide des trous de xation murale situ votre routeur.

Remarque : Nous vous recommandons d'utiliser des vis M3 x 20 mm correcten montées sur le mur.

RIGHTTHINK Model 2015 Model 2016 Model 2017 Model 2018 Model 2019 Model 2020 Model 2021 Model 2022 Model 2023 Model 2024 Model 2025 Model 2026 Model 2027 Model 2028 Model 2029 Model 2030 Model 2031 Model 2032 Model 2033 Model 2034 Model 2035 Model 2036 Model 2037 Model 2038 Model 2039 Model 2040 Model 2041 Model 2042 Model 2043 Model 2044 Model 2045 Model 2046 Model 2047 Model 2048 Model 2049 Model 2050 Model 2051 Model 2052 Model 2053 Model 2054 Model 2055 Model 2056 Model 2057 Model 2058 Model 2059 Model 2060 Model 2061 Model 2062 Model 2063 Model 2064 Model 2065 Model 2066 Model 2067 Model 2068 Model 2069 Model 2070 Model 2071 Model 2072 Model 2073 Model 2074 Model 2075 Model 2076 Model 2077 Model 2078 Model 2079 Model 2080 Model 2081 Model 2082 Model 2083 Model 2084 Model 2085 Model 2086 Model 2087 Model 2088 Model 2089 Model 2090 Model 2091 Model 2092 Model 2093 Model 2094 Model 2095 Model 2096 Model 2097 Model 2098 Model 2099 Model 2100

Illustration 6 : Partie inférieure du routeur

Pour xer votre routeur au mur :

1. Percez des trous dans le mur où vous souhaitez xer votre routeur au mur.
2. Insérez les chevilles dans les trous.
3. Insérez les vis dans les ancrages muraux, en laissant 3/16 cm (0.5 po) de exposée.
4. Alignez les trous de xation murale du routeur avec les vis et montez votre

Câblez votre routeur

Mettez votre routeur sous tension et connectez-le à un modem.

Illustration 7 : Câblez votre routeur

Pour câbler votre routeur :

1. Débranchez votre modem, retirez et replacez la batterie de secours le cas é puis rebranchez le modem.

2. Connectez ensuite le modem au port Internet jaune du routeur à l'aide du Ethernet.

Remarque : si votre connexion Internet ne nécessite pas de modem, branchez câble Ethernet principal au port Internet jaune du routeur.

1. Connectez l'adaptateur secteur à votre routeur et branchez-le sur une prise.

2. Appuyez sur le bouton Marche/Arrêt situé sur le panneau arrière du routeur. Le voyant d'alimentation du routeur s'allume en blanc continu lorsque le route prêt.

2

Connectez-vous au réseau et accédez au routeur

Vous pouvez vous connecter aux réseaux WiFi du routeur ou utiliser une conne: Ethernet laire. Ce chapitre explique comment vous connecter et comment accéder routeur et vous connecter.

Ce chapitre contient les sections suivantes :

• Connectez-vous au réseau
• Types de connexions
• Installez et gérez votre routeur avec l'application Nighthawk
  • Utilisez un navigateur Web pour accéder au routeur
• Changer la langue

Connectez-vous au réseau

Vous pouvez vous connecter au réseau du routeur via une connexion laire ou vous congurez votre ordinateur pour qu'il utilise une adresse IP statique, modiez paramètres pour qu'il utilise le protocole DHCP (Dynamic Host Conguration Protoc

Connectez-vous au réseau à l'aide d'une connexion lair

Vous pouvez connecter votre ordinateur au routeur à l'aide d'un câble Ethernet rejoindre le réseau local (LAN) du routeur.

Pour connecter votre ordinateur au routeur à l'aide d'un câble Ethernet :

1. Assurez-vous que le routeur est alimenté (son voyant d'alimentation est allumé
2. Connectez un câble Ethernet à un port Ethernet de votre ordinateur.
3. Connectez l'autre extrémité du câble Ethernet à un port LAN sur le routeur. Votre ordinateur se connecte au réseau local (LAN).

Rechercher et se connecter au réseau WiFi

Pour rechercher et sélectionner le réseau WiFi :

1. Assurez-vous que le routeur est alimenté (son voyant d'alimentation est allumé
2. Sur votre ordinateur ou votre périphérique WiFi, recherchez et sélectionnez le WiFi.

Le nom du réseau WiFi gure sur l'étiquette du routeur.

1. Rejoignez le réseau WiFi et saisissez le mot de passe WiFi.

Le mot de passe gure sur l'étiquette du routeur.

Votre appareil se connecte au réseau WiFi.

Connexion Wi-Fi via WPS

Vous pouvez connecter votre périphérique compatible WPS au réseau WiFi du code à l'aide de la fonction WPS (Wi-Fi Protected Setup) ou vous pouvez rechercher sélectionner le réseau WiFi.

Pour utiliser WPS pour se connecter au réseau WiFi :

1. Assurez-vous que le routeur est alimenté (son voyant d'alimentation est allumé

2. Consultez les instructions WPS de votre périphérique compatible WPS.

3. Appuyez sur le bouton WPS du routeur.

4. Dans un délai de deux minutes, appuyez sur le bouton WPS de votre péri compatible WPS ou suivez les instructions pour les connexions WPS.

Votre périphérique compatible WPS se connecte au réseau WiFi.

Types de connexions

Des types de connexion distincts servent des objectifs différents. Il est important vous compreniez les différences an de savoir à quel moment utiliser le login.

Plusieurs types de connexion sont associés au routeur :

• Connexion FAI. Le nom de connexion que votre fournisseur d'accès Internet vous a fourni vous connecte à votre service Internet. Votre FAI vous a fourr informations de connexion dans une lettre ou d'une autre manière. Si vous ne pas ces informations de connexion, contactez votre FAI.
• Clé de réseau WiFi, mot de passe WiFi ou mot de passe WiFi. Votre re prédéni avec un nom de réseau Wi-Fi (SSID) et un mot de passe uniques l'accès Wi-Fi. Cette information gure sur l'étiquette du routeur.
• Connexion au compte NETGEAR. Le compte NETGEAR gratuit dont vous avez besoin pour enregistrer votre routeur et gérer vos abonnements. Si vous ne p pas de compte NETGEAR, vous pouvez en créer un.
• Connexion au routeur. Mot de passe de connexion au routeur dont vous a besoin pour vous connecter au routeur avec le nom d'utilisateur admin lorsqu utilisez un navigateur Web pour accéder au routeur.

Installez et gérez votre routeur avec l'application Nighthawk

Avec l'application Nighthawk, vous pouvez facilement installer et gérer votre route L'application met automatiquement à jour le routeur avec la dernière version du micrologiciel, vous permet de personnaliser votre réseau Wi-Fi et même d'enregist votre routeur auprès de NETGEAR.

L'application Nighthawk est disponible pour les appareils mobiles iOS et Android.

Pour installer votre routeur à l'aide de l'application Nighthawk :

1. Pour télécharger l'application, rendez-vous sur Nighthawk-app.com.
2. Sur votre périphérique mobile, appuyez sur Paramètres > Wi-Fi , puis reche et connectez-vous au réseau WiFi de votre routeur.

Le nom de réseau WiFi (SSID) et la clé réseau (mot de passe WiFi) de vœ gurent sur l'étiquette du routeur.

Si l'étiquette contient un code QR, vous pouvez scanner le code QR pour r le réseau WiFi du routeur.

1. Lancez l'application Nighthawk sur votre appareil mobile.

2. Suivez les invites de l'application pour installer votre routeur et vous connect Internet.

Utilisez un navigateur Web pour accéder routeur

Lorsque vous vous connectez au réseau (via Wi-Fi ou un câble Ethernet), vous utiliser un navigateur Web pour accéder au routeur an d'afcher ou de modier paramètres. Lorsque vous accédez au routeur, le logiciel vérie automatiquement si votre routeur peut se connecter à votre service Internet.

Conguration Internet automatique

Vous pouvez congurer votre routeur automatiquement ou utiliser un navigateur W pour accéder au routeur et le configurer manuellement. Avant de démarrer le pr de conguration, obtenez les informations de votre FAI et assurez-vous que les ordinateurs et périphériques du réseau utilisent les paramètres décrits ici.

Lorsque votre service Internet démarre, votre fournisseur d'accès Internet (FAI) vou fournit généralement toutes les informations nécessaires pour vous connecter à Inte Pour le service DSL, vous aurez peut-être besoin des informations suivantes pour congurer votre routeur :

• Les informations de conguration FAI pour votre compte DSL
• Nom de connexion et mot de passe du FAI
• Paramètre d'adresse IP fixe ou statique (déploiement spécial par le FAI ; ce p est rare)

Si vous ne trouvez pas ces informations, demandez à votre FAI de les fournir. votre connexion Internet fonctionne, vous n'avez plus besoin de lancer le prograi

de connexion du FAI sur votre ordinateur pour accéder à Internet. Lorsque vous une application Internet, votre routeur vous connecte automatiquement.

L'assistant d'installation NETGEAR s'exécute sur n'importe quel périphérique doté d' navigateur Web. L'installation et la conguration de base prennent environ 15 mir

Pour congurer automatiquement votre routeur :

1. Assurez-vous que le routeur est sous tension.

2. Assurez-vous que votre ordinateur ou votre périphérique mobile est connecté routeur à l'aide d'un câble Ethernet (laire) ou via Wi-Fi avec les paramètres sécurité prédénis indiqués sur l'étiquette.

Remarque : Si vous souhaitez modier les paramètres WiFi du routeur, utilisez connexion laire pour éviter d'être déconnecté lorsque les nouveaux paramètres WiFi prennent effet.

1. Ouvrez un navigateur Web.

La page qui s'afche dépend du fait que vous avez déjà accédé au routeur

- La première fois que vous congurez la connexion Internet pour votre route navigateur accède à http://www.routerlogin.net et la page Conguration de la connexion Internet s'afche.

- Si vous avez déjà conguré la connexion Internet, entrez http://www.routerlogin.net dans le champ d'adresse de votre navigateur pou lancer le processus d'installation.

1. Suivez les instructions à l'écran.

Le routeur se connecte à Internet.

1. Si le navigateur n'afche pas l'assistant d'installation NETGEAR, procédez comme suit :

- Assurez-vous que l'ordinateur est connecté à l'un des ports LAN Ethernet d'routeur via WiFi.

- Assurez-vous que le routeur est alimenté et que le voyant d'alimentation e allumé.

- Fermez et rouvrez le navigateur ou effacez le cache du navigateur.

- Accédez à http://www.routerlogin.net.

- Si l'ordinateur est conguré sur une adresse IP statique ou xe (ce paramèt rare), modiez-la pour obtenir automatiquement une adresse IP du routeur.

1. Si le routeur ne se connecte pas à Internet, procédez comme suit :

a. Vériez vos paramètres. Assurez-vous que vous avez sélectionné les options correctes et que vous avez saisi tout correctement.

b. Contactez votre FAI pour vérier que vous utilisez les informations de conguration correctes.

c. Lire Vous ne pouvez pas accéder à Internet à la page 184. Si les prob persistent, enregistrez votre routeur et contactez le support technique NETGEA

Connectez-vous au routeur.

Lorsque vous vous connectez pour la première fois à votre routeur et lancez un navigateur Web, celui-ci afche automatiquement l'interface Web du routeur. Si vous souhaitez afcher ou modier les paramètres du routeur ultérieurement, vous pouvez utiliser un navigateur pour vous connecter à l'interface Web du routeur.

Pour vous connecter au routeur :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

2. Saisissez l'adresse http://www.routerlogin.net.

Remarque : Vous pouvez également entrer http://www.routerlogin.com ou http://192.168.1.1. Les procédures de ce manuel utilisent http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

Changer la langue

Par défaut, la langue qui s'afche lorsque vous vous connectez à l'interface Web routeur est dénie sur Auto.

Pour modier la langue :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Dans le coin supérieur droit, sélectionnez une langue dans le menu.
2. Lorsque vous y êtes invité, cliquez sur le bouton OK pour conrmer cette modification.

La page est actualisée avec la langue que vous avez sélectionnée.

3

Spéciez vos paramètres Internet

En général, le moyen le plus rapide de configurer le routeur pour utiliser votre Internet est de permettre à votre routeur de détecter automatiquement la connex Internet lorsque vous accédez pour la première fois à l'interface Web du routeur pouvez également personnaliser et spécier manuellement vos paramètres Internet.

Ce chapitre comprend les sections suivantes :

• Utilisez l'Assistant de conguration Internet
- Congurez manuellement la connexion Internet
- Protez d'Internet Multi-Gig avec l'agrégation de ports Internet
- Spéciez les connexions Internet IPv6
• Gérer la taille MTU

Utilisez l'Assistant de conguration Internet

Vous pouvez utiliser l'Assistant de conguration pour détecter vos paramètres Inter et congurer automatiquement votre routeur. L'Assistant de conguration n'est pas identique aux pages qui s'afchent la première fois que vous vous connectez à routeur pour le congurer.

Pour utiliser l'assistant de conguration :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup Wizard (Avancé > Assistant de conguration). La page Assistant de conguration s'afche.
2. Sélectionnez la case d'option Oui.

Si vous sélectionnez le bouton radio No (non), vous accédez à la page Inter (Conguration Internet) (voir Congurez manuellement la connexion Internet à la page 27).

1. Cliquez sur le bouton Next (Suivant).

L'assistant de conguration recherche votre connexion Internet pour les serveurs protocoles an de déterminer votre conguration Internet.

Congurez manuellement la connexion Internet

Vous pouvez afcher ou modier les paramètres de connexion Internet du routeur.

Spéciez une connexion Internet sans connexion

Pour spécier les paramètres de connexion Internet :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté à un réseau externe.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Internet.

La page Internet Setup (Conguration Internet) s'afche.

1. Dans la section préférence WAN, sélectionnez l'une des options suivantes :

2. Port Internet (1 Gbit/s). Sélectionnez cette option si vous avez connecté à modem au port Internet de votre routeur.

3. Internet Multi-Gig (1 Gbit/s + 1 Gbit/s). Sélectionnez cette option si vous souhaitez configurer Internet Multi-Gig et utiliser le port Internet et le port I 4 pour votre connexion Internet. Pour plus d'informations, consultez la sectie Protez d'Internet Multi-Gig avec l'agrégation de ports Internet à la page 31

4. Dans le, votre connexion Internet nécessite-t-elle une connexion ? Laissez bouton radio non sélectionné.

5. Si votre connexion Internet nécessite un nom de compte ou un nom d'hôte sur le bouton Modier dans la section Nom du compte et entrez le nom d
6. Si votre connexion Internet nécessite un nom de domaine, saisissez-le dans le Nom de domaine (si nécessaire).

Pour les autres sections de cette page, les paramètres par défaut fonctionnen généralement, mais vous pouvez les modier.

1. Sélectionnez une case d'option adresse IP Internet :

2. Get Dynamically from ISP (Fournie dynamiquement par le FAI). Votre FAI DHCP pour attribuer votre adresse IP. Votre FAI affecte automatiquement ce adresses.

3. Use Static IP Address (Utiliser une adresse IP statique). Saisissez l'adresse masque de sous-réseau IP et l'adresse IP de la passerelle que votre FAI La passerelle est le routeur ISP auquel votre routeur se connecte.

4. Sélectionnez une case d'option d'adresse DNS (Domain Name Server) :

5. Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

6. Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous sav votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse: l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se secondaire est disponible, entrez-la également.

7. Sélectionnez le bouton radio adresse MAC du routeur :

8. Utiliser l'adresse par défaut. Utilisez l'adresse MAC par défaut.

9. Utilisez l'adresse MAC de l'ordinateur. Le routeur capture et utilise l'adresse

MAC de l'ordinateur que vous utilisez actuellement. Vous devez utiliser l'ordina que le FAI autorise.

- Utilisez cette adresse MAC. Entrez l'adresse MAC que vous souhaitez utilis

1. Si votre client DHCP prend en charge l'option DHCP 60 ou 61, dans la si DHCP, entrez les informations dans les champs suivants :

2. Chaîne d'identicateur de classe de fournisseur (option 60). Cette option utilisée par les clients DHCP pour s'identier au serveur DHCP lors de l'exe d'une liaison à 4 voies. Saisissez la chaîne d'identiant de classe de fournis comme indiqué par votre fournisseur d'accès Internet (FAI). Si votre FAI ne a pas fourni de chaîne d'identicateur de classe vender, laissez ce champ

3. Chaîne d'identiant client (option 61). Cette option est utilisée par les clie DHCP pour spécier un identicateur de client unique lors de l'exécution d'u liaison à 4 voies. Saisissez la chaîne d'identiant du client comme indiqué votre fournisseur d'accès Internet (FAI). Si votre FAI ne vous a pas fourni d'identiant client, laissez ce champ vide.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Cliquez sur le bouton Test pour tester votre connexion Internet.

Si le site Web NETGEAR ne s'afche pas dans la minute qui suit, reportez-vc Vous ne pouvez pas accéder à Internet à la page 184la section.

Spéciez une connexion Internet qui utilise une connexion

Pour afcher ou modier la conguration Internet de base :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Internet.

La page Internet Setup (Conguration Internet) s'afche.

1. Dans la section préférence WAN, sélectionnez l'une des options suivantes :

2. Port Internet (1 Gbit/s). Sélectionnez cette option si vous avez connecté à modem au port Internet de votre routeur.

3. Internet Multi-Gig (1 Gbit/s + 1 Gbit/s). Sélectionnez cette option si vous souhaitez configurer Internet Multi-Gig et utiliser le port Internet et le port I 4 pour votre connexion Internet. Pour plus d'informations, consultez la sectie Protez d'Internet Multi-Gig avec l'agrégation de ports Internet à la page 31

4. Dans le, votre connexion Internet nécessite-t-elle une connexion ? Sélectionnez bouton radio Oui.

5. Dans le menu fournisseur d'accès Internet, sélectionnez la méthode d'encapsulat : PPPoE, L2TPou PPTP.
6. Dans le champ connexion, entrez le nom de connexion que votre FAI vous. Ce nom de connexion est souvent une adresse e-mail.
7. Dans le champ Mot de passe, saisissez le mot de passe que vous utilise: connecter à votre service Internet.
8. Si votre FAI requiert un nom de service, saisissez-le dans le champ Nom (si nécessaire).
9. Dans le menu mode de connexion, sélectionnez toujours activé, accès à la demande ou connexion manuelle.
10. Pour modier le nombre de minutes avant l'expiration de la connexion Intern saisissez le nombre de minutes dans le champ délai d'inactivité (en minutes).

Il s'agit de la durée pendant laquelle le routeur maintient la connexion Intern lorsque personne sur le réseau n'utilise la connexion Internet. Une valeur de signie ne jamais se déconnecter.

1. Sélectionnez une case d'option adresse IP Internet :

2. Get Dynamically from ISP (Fournie dynamiquement par le FAI). Votre FAI DHCP pour attribuer votre adresse IP. Votre FAI affecte automatiquement ce adresses.

3. Use Static IP Address (Utiliser une adresse IP statique). Saisissez l'adresse masque de sous-réseau IP et l'adresse IP de la passerelle que votre FAI La passerelle est le routeur ISP auquel votre routeur se connecte.

4. Sélectionnez une case d'option d'adresse DNS (Domain Name Server) :

5. Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

6. Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous sav votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse: l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se secondaire est disponible, entrez-la également.

7. Sélectionnez le bouton radio adresse MAC du routeur :

8. Utiliser l'adresse par défaut. Utilisez l'adresse MAC par défaut.

9. Utilisez l'adresse MAC de l'ordinateur. Le routeur capture et utilise l'adresse
   MAC de l'ordinateur que vous utilisez actuellement. Vous devez utiliser l'ordina que le FAI autorise.

10. Utilisez cette adresse MAC. Entrez l'adresse MAC que vous souhaitez utilis

11. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Cliquez sur le bouton Test pour tester votre connexion Internet.

Si le site Web NETGEAR ne s'afche pas dans la minute qui suit, reportez-vo Vous ne pouvez pas accéder à Internet à la page 184la section.

Protez d'Internet Multi-Gig avec l'agrégation de ports Internet

Pour obtenir Multi-Gig Internet avec votre routeur, conghrez l'agrégation de ports Internet en agrégeant le port Internet et le port Ethernet 1 du routeur.

Remarque : Pour plus d'informations sur l'agrégation de ports vers un périphérique LAN, reportez-vous à Gérer l'agrégation de ports Ethernet vers un périphérique I à la page 94la section.

Pour congurer l'agrégation de ports Internet, vous avez besoin des éléments suiv :

- Fournisseur de services offrant une vitesse Internet supérieure à 1 Gbit/s.

- Modem prenant en charge une vitesse Internet supérieure à 1 Gbit/s et deux Ethernet prenant en charge le protocole LACP (Link Aggregation Control Proto statique, par exemple, un modem câble Nighthawk multi-vitesse NETGEAR, mod CM1200.

Pour congurer l'agrégation de ports Internet :

1. Congurez l'agrégation de ports Internet sur votre modem.

Pour plus d'informations sur la conguration de l'agrégation de ports Internet s votre modem, reportez-vous à la documentation fournie avec votre modem.

1. Connectez-vous à votre routeur et activez l'agrégation de ports Internet :

a. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique r connecté au réseau du routeur.

b. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

c. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez lors de votre première connexion. Le nom d'utilisateur et le mot de passe sensibles à la casse.

L'écran d'accueil de base s'afche.

d. Sélectionnez Internet.

La page Internet Setup (Conguration Internet) s'afche.

e. Dans la section préférence WAN, sélectionnez le bouton radio Internet Multi-Gigabit (1 Gbit/s + 1 Gbit/s).

f. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Connectez le port Internet et le port Ethernet 4 de votre routeur à deux p de votre modem.

Spéciez les connexions Internet IPv6

Vous pouvez congurer une connexion Internet IPv6 si le routeur ne la détecte automatiquement.

Pour congurer une connexion Internet IPv6 :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Entrez le nom d'utilisateur et le mot de passe admin du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez le type de connexion :

2. Si vous n'êtes pas sûr, sélectionnez détection automatique pour que le ra détecte le type IPv6 utilisé.

3. Si votre connexion Internet n'utilise pas PPPoE ou DHCP, ou n'est pas xe, IPv6, sélectionnez Cong auto.

Votre fournisseur d'accès Internet (FAI) peut vous fournir ces informations.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Conditions requises pour la saisie d'adresses IPv6

Les adresses IPv6 sont indiquées par huit groupes de quartets hexadécimaux sépar des deux-points. Vous pouvez réduire tout groupe de zéros à quatre chiffre adresse IPv6 à un seul zéro ou l'omettre. Les erreurs suivantes invalident une à IPv6 :

• Plus de huit groupes de quartets hexadécimaux
• Plus de quatre caractères hexadécimaux dans un quatuor
  • Plus de deux points de suite

Utilisez la détection automatique pour une connexion Internet IPv6

Pour congurer une connexion Internet IPv6 par détection automatique :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez détection automatique La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

• Type de connexion. Ce champ indique le type de connexion détecté.
• Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acqui pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le souligneme sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

• Sélectionnez une case d'option attribution d'adresse IP :

• Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre en la fonction client DHCv6.

• Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet tunnel IPv6 6to4

Le routeur relais distant est le routeur vers lequel votre routeur crée un tunnel Assurez-vous que la connexion Internet IPv4 fonctionne avant d'appliquer les param de tunnel 6to4 pour la connexion IPv6.

Pour congurer une connexion Internet IPv6 à l'aide d'un tunnel 6to4 :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez tunnel 6to4.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans le champ adresse IF sur LAN du routeur. Ce champ indique l'adresse IPv6 acquise pour l'interface du routeur. Le nombre après la barre oblique (/) est la longueur du préxe, également indiqué par le soulignement (_) sous l'adresse IPv6. Si aucune adre n'est acquise, le champ afche non disponible.

1. Sélectionnez un bouton radio Remote 6to4 Relay Router :

2. Auto. Votre routeur utilise tout routeur relais distant disponible sur Internet. s'agit de l'option par défaut.

3. Adresse IP statique. Entrez l'adresse IPv4 statique du routeur relais distant. Votre FAI IPv6 fournit généralement cette adresse.

4. Sélectionnez une case d'option attribution d'adresse IP :

5. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre en la fonction client DHCPv6.

6. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet passthrough IPv6

En mode de transmission, le routeur fonctionne comme un commutateur Ethernet de couche 2 avec deux ports (ports Ethernet LAN et WAN) pour les paquets IPv6. Le routeur ne traite pas les paquets d'en-tête IPv6.

Pour congurer une connexion Internet IPv6 directe :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez accès direct.

La page s'ajuste, mais aucun champ supplémentaire ne s'afche.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet xe IPv6

Pour congurer une connexion Internet IPv6 xe :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez xe.

La page s'ajuste.

1. Congurez les adresses IPv6 xes pour la connexion WAN :

2. Adresse IPv6/longueur du préxe. Adresse IPv6 et longueur du préxe de l'interface WAN du routeur.
   • Passerelle IPv6 par défaut. Adresse IPv6 de la passerelle IPv6 par défaut l'interface WAN du routeur.

3. Serveur DNS principal. Serveur DNS principal qui résout les enregistrements de nom de domaine IPv6 pour le routeur.

- Serveur DNS secondaire. Serveur DNS secondaire qui résout les enregistreme de nom de domaine IPv6 pour le routeur.

Remarque : Si vous ne spéciez pas les serveurs DNS, le routeur utilise les DNS congurés pour la connexion Internet IPv4 sur la page Conguration Intern (Consultez la section Congurez manuellement la connexion Internet à la page

1. Sélectionnez une case d'option attribution d'adresse IP :

2. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre en la fonction client DHCPv6.

3. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. Dans les champs adresse IPv6/longueur du préxe, spéciez l'adresse IPv6 statiq et la longueur du préxe de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet DHCP IPv6

Pour congurer une connexion Internet IPv6 avec un serveur DHCP :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez DHCP.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

- Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acqu pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le souligneme sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

- Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

1. (Facultatif) dans le champ classe utilisateur (si nécessaire), entrez un nom d'hône la plupart des gens peuvent laisser ce champ vide, mais si votre FAI vous un nom d'hôte spécifique, entrez-le ici.

2. (Facultatif) dans le champ Nom de domaine (si nécessaire), entrez un nom d'Domaine.

Vous pouvez saisir le nom de domaine de votre FAI IPv6. N'entrez pas ici domaine du FAI IPv4. Par exemple, si le serveur de messagerie de votre FAI mail.xxx.yyy.zzz, saisissez xxx.yyy.zzz comme nom de domaine. Si votre FAI vous fourni un nom de domaine, saisissez-le dans ce champ. Par exemple, Earthlink peut nécessiter un nom d'hôte home et Comcast fournit parfois un nom de

1. Sélectionnez une case d'option attribution d'adresse IP :

- Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre en la fonction client DHCv6.

- Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet PPPoE IPv6

Pour congurer une connexion Internet PPPoE IPv6 :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez PPPoE.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

• Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acqui pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le souligneme sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

• Dans le champ connexion, entrez les informations de connexion pour la conr FAI.

Il s'agit généralement du nom que vous utilisez dans votre adresse e-mail. P exemple, si votre compte de messagerie principal est [e-mail], saisissez JerAB dans ce champ. Certains FAI (comme Mindspring, Earthlink et T-DSL) e que vous utilisiez votre adresse électronique complète lorsque vous vous conné Si votre FAI requiert votre adresse e-mail complète, saisissez-la dans ce champ

1. Dans le champ Mot de passe, entrez le mot de passe de la connexion FA

2. Dans le champ Nom du service, entrez un nom de service.

Si votre FAI n'a pas fourni de nom de service, laissez ce champ vide.

Remarque : Le paramètre par défaut du menu mode de connexion est toujours activé pour fournir une connexion IPv6 stable. Le routeur ne met jamais n à connexion. Si la connexion est interrompue, par exemple, lorsque le modem éteint, le routeur tente de rétablir la connexion immédiatement après que la connexion PPPoE soit à nouveau disponible.

1. Sélectionnez une case d'option attribution d'adresse IP :

2. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre en la fonction client DHCv6.

3. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface à utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez la conguration automatique pour une connexion Internet IPv6

Pour congurer une connexion Internet IPv6 via la conguration automatique :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez Cong auto.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

• Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acqu pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le soulignement sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

• (Facultatif) dans le champ classe d'utilisateur DHCP (si nécessaire), entrez un d'hôte.

La plupart des gens peuvent laisser ce champ vide, mais si votre FAI vous un nom d'hôte spécifique, entrez-le ici.

1. (Facultatif) dans le champ Nom de domaine DHCP (si nécessaire), entrez un de domaine.

Vous pouvez saisir le nom de domaine de votre FAI IPv6. N'entrez pas ici domaine du FAI IPv4. Par exemple, si le serveur de messagerie de votre FA

mail.xxx.yyy.zzz, saisissez xxx.yyy.zzz comme nom de domaine. Si votre FAI vous fourni un nom de domaine, saisissez-le dans ce champ. Par exemple, Earthlink peut nécessiter un nom d'hôte home et Comcast fournit parfois un nom de

1. Sélectionnez une case d'option attribution d'adresse IP :

2. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

3. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une 6ème connexion Internet IPv6

Le 6ème protocole permet de déployer IPv6 sur des sites utilisant le réseau IP fournisseur de services. Le protocole 6rd utilise le préxe d'adresse IPv6 propre fournisseur de services. Cela limite le domaine opérationnel de la 6ème au réseau fournisseur de services et est sous le contrôle direct du fournisseur de services. service IPv6 fourni est équivalent à IPv6 natif. Le 6ème mécanisme repose sur mappage algorithmique entre les adresses IPv6 et IPv4 qui sont attribuées pour utilisées dans le réseau du fournisseur de services. Ce mappage permet la déterré automatique des points d'extrémité du tunnel IPv4 à partir des préfixes IPv6, par ainsi le fonctionnement sans état du 6rd.

Avec une conguration de 6ème tunnel, le routeur suit la norme RFC5969, prenacharge deux façons d'établir une connexion WAN IPv6 de 6ème tunnel :

- Mode de détection automatique. En mode de détection automatique IPv6, lors le routeur reçoit l'option 212 de l'option DHCPv4, la détection automatique

sélectionne IPv6 comme paramètre de 6ème tunnel. Le routeur utilise les inform de la 6ème option pour établir la 6ème connexion.

- Mode manuel. Sélectionnez le 6ème tunnel. Si le routeur reçoit l'option 212, les champs sont automatiquement renseignés. Sinon, vous devez entrer les 6e paramètres.

Pour congurer une 6ème connexion Internet IPv6 :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez 6e.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les sections suivantes

• Conguration de la 6ème (IPv6 Rapid Development). Le routeur détecte le réseau IPv4 du fournisseur de services et tente d'établir une connexion IPv6 6ème tunnel. Si le réseau IPv4 renvoie le 6e paramètre au routeur, la page pour afcher les paramètres corrects dans cette section.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) s l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispon

• Sélectionnez le bouton radio adresse DNS (Domain Name Server) IPv6 :

• Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

• Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous sav votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse: l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se secondaire est disponible, entrez-la également.

• Sélectionnez une case d'option attribution d'adresse IP :

• Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre en la fonction client DHCPv6.

• Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface vous souhaitez utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Sélectionnez un bouton radio ltrage IPv6 :

2. Sécurisé. En mode sécurisé, qui est le mode par défaut, le routeur inspe paquets TCP et UDP.

3. Ouvrir. En mode ouvert, le routeur inspecte uniquement les paquets UDP.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Gérer la taille MTU

L'unité de transmission maximale (MTU) est le plus grand paquet de données tr par un périphérique réseau.

Concepts MTU

Lorsqu'un périphérique réseau communique via Internet avec un autre, les paquet données transportable par de nombreux périphériques. Si un périphérique du che de données utilise un paramètre d'unité de transmission maximale (MTU) inférieur celui des autres périphériques, les paquets de données doivent être fractionnés « fragmentés » pour s'adapter au périphérique avec le MTU le plus petit.

Le meilleur paramètre MTU pour l'équipement NETGEAR est souvent la valeur pas défaut. Dans certains cas, la modification de la valeur résout un problème mais

entraîne un autre. Laissez la MTU inchangée, sauf si l'une des situations suivante produit :

• Vous rencontrez des problèmes de connexion à votre service Internet et le s technique du fournisseur d'accès Internet (FAI) ou de NETGEAR vous recomma de modier le paramètre MTU.
  Par exemple, si un site Web sécurisé ne s'ouvre pas ou n'afche qu'une par page Web, vous devrez peut-être modier la MTU.

- Vous utilisez le VPN et vous rencontrez de graves problèmes de performance:

- Vous avez utilisé un programme pour optimiser la MTU pour des raisons de performances et vous rencontrez désormais des problèmes de connectivité ou performances.

Avertissement: Un paramètre MTU incorrect peut entraîner des problèmes de communication Internet. Par exemple, il se peut que vous ne puissiez pas accédé certains sites Web, cadres de sites Web, pages de connexion sécurisées ou ser FTP ou POP.

Si vous soupçonnez un problème MTU, une solution commune consiste à modier MTU à 1400. Si vous êtes prêt à expérimenter, vous pouvez réduire progressive la MTU de la valeur maximale de 1500 jusqu'à ce que le problème disparaît suivant décrit les tailles et applications MTU courantes.

Table 2. Tailles MTU courantes

	ApplicationMTU
1 500	La plus grande taille de paquet Ethernet. Ce paramètre est typique pour les connexions qui n'utilisent pas PPPoE ou VPN et est la valeur par défaut pour les routeurs, adaptateurs et commutateurs NETGEAR.
	Utilisé dans les environnements PPPoE.1492
1472	Taille maximale à utiliser pour la commande ping. (Les paquets de plus grande taille sont fragmentés.)
	Utilisé dans certains environnements DHCP.1468

Table 2. Tailles MTU courantes ()

ApplicationMTU

Utilisé dans les environnements PPPoA.1458

Utilisé dans les environnements PPTP ou avec VPN.1436

Modiez la taille MTU

Pour modier la taille MTU :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > WAN Setup (Avancé > Conguration > Conguration WAN).

La page WAN Setup s'afche.

1. Dans le champ taille MTU, entrez une valeur comprise entre 64 et 1500.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

4

Contrôler l'accès à Internet

Le routeur est fourni avec un pare-feu intégré qui protège votre réseau domest contre les intrusions indésirables provenant d'Internet.

Ce chapitre comprend les sections suivantes :

• Gérer NETGEAR Armor
• Activeze contrôle d'accès pour autoriser ou bloquer l'accès à Internet
• Utilides mots-clés pour bloquer des sites _ Internet
- Supprimer des mots-clés de la liste des éléments bloqués
• Bloquer services d'Internet
- Empêchelle blocage sur un ordinateur de conance
• Géeslistes de contrôle d'accès réseau
- Planierle blocage des sites et services Internet
- Congurez les notifications par _ e-mail d'événements de sécurité

Gérer NETGEAR Armor

Votre routeur prend en charge NETGEAR Armor.

Une fois votre abonnement lancé, NETGEAR Armor protège votre réseau domestic contre les cyber-menaces potentielles et offre une protection complète des donné une défense avancée contre les menaces, une protection webcam, une protection multicouches contre les ransomware, un anti-phishing, des chiers sécurisés, une navigation sécurisée, un mode de secours, une protection anti-fraude et un anti-outre, NETGEAR Armor fournit de nombreux outils de performances et de confider NETGEAR Armor peut prendre en charge des fonctionnalités pour vos ordinateurs Windows et vos appareils Mac OS, iOS et Android.

Pour plus d'informations sur NETGEAR Armor, visitez le site https://netgear.fr/landings/armor/.

Vous pouvez gérer NETGEAR Armor à partir de l'application Nighthawk. Vous po également afcher ou modier vos paramètres Armor à partir du portail NETGEAR Armor.

Activez Armor à l'aide de l'application Nighthawk

Pour activer Armor à l'aide de l'application Nighthawk :

1. Lancez l'application Nighthawk.

Le tableau de bord s'afche.

1. Appuyez sur Sécurité.

La page Armor s'afche.

1. Appuyez sur le bouton ACTIVER.

Armor est activé.

Afchez ou modiez vos paramètres NETGEAR Armor à l'aide de Nighthawk application

Pour afcher ou modier vos paramètres NETGEAR Armor à l'aide de l'application Nighthawk :

1. Lancez l'application Nighthawk.

Le tableau de bord s'afche.

1. Appuyez sur Sécurité.

La page Armor s'afche.

Vous pouvez maintenant afcher ou modier les paramètres.

Activez le contrôle d'accès pour autoriser ou bloquer l'accès à Internet

Vous pouvez utiliser le contrôle d'accès pour bloquer ou autoriser l'accès à Internet via votre routeur.

Pour congurer le contrôle d'accès :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > sécurité > contrôle d'accès.

La page contrôle d'accès s'afche.

1. Cochez la case Activer le contrôle d'accès.

Vous devez cocher cette case avant de pouvoir spécier une règle d'accès et les boutons Autoriser et bloquer. Lorsque cette case est décochée, tous les périphériques sont autorisés à se connecter, même si un périphérique gure d la liste des périphériques bloqués.

1. Sélectionnez une règle d'accès :

2. Autoriser tous les nouveaux périphériques à se connecter. Avec ce paramètre, un nouvel appareil peut accéder à votre réseau. Vous n'avez pas besoin d'l'adresse MAC ITS. Il s'agit de l'option par défaut. Nous vous recommandor laisser ce bouton radio sélectionné.

3. Bloquer la connexion de tous les nouveaux périphériques. Avec ce paramètre, un nouveau périphérique ne peut pas accéder à la connexion Internet de routeur, mais peut toujours accéder au réseau local de votre routeur. Avant périphérique accède à la connexion Internet de votre routeur, vous devez son adresse MAC pour une connexion Ethernet et son adresse MAC pour connexion WiFi dans la liste des adresses autorisées.

La règle d'accès n'affecte en aucun cas les périphériques précédemment bloqu ou autorisés. Elle s'applique uniquement aux périphériques qui se joignent à réseau ultérieurement après l'application de ces paramètres.

1. Pour afcher les périphériques autorisés ou bloqués qui ne sont pas connecté cliquez sur l'un des liens suivants :

2. Afcher la liste des périphériques autorisés qui ne sont pas actuellement connectés à réseau

3. Permet d'afcher la liste des périphériques bloqués qui ne sont pas actuellement connectés au réseau

La liste s'afche.

1. Pour permettre à l'ordinateur ou au périphérique mobile compatible WiFi que utilisez actuellement de continuer à accéder à Internet, cochez la case en reg votre ordinateur ou de votre périphérique, puis cliquez sur le bouton Autorise
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez des mots-clés pour bloquer des Internet

Vous pouvez utiliser des mots-clés pour bloquer certains sites Internet de votre Vous pouvez utiliser le blocage tout le temps ou en fonction d'un planning.

Remarque : Le blocage par mot-clé ne fonctionne que pour les URL de site commençant par http:// uniquement. Il ne fonctionne pas pour les URL commença par https://.

Pour bloquer des sites Internet :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Sites (Avancé > Sécurité > Bloq sites).

La page bloquer les sites s'afche.

1. Sélectionnez une option de blocage de mot-clé :

- Per Schedule (Selon le planning). Active le blocage de mots-clés en foncti la planication que vous avez dénie. Pour plus d'informations, consultez la section Planier le blocage des sites et services Internet à la page 56.

- Always (Toujours). Activez le blocage par mot-clé en permanence, indépendamment de la page planication.

1. Dans le champ saisissez le mot-clé ou le nom de domaine ici, entrez un un domaine que vous souhaitez bloquer.

Par exemple :

- Spéciez XXX pour bloquer l'URL http://www.contenudangereux.com/xxx.html.

- Spéciez le sufxe de domaine (par exemple, .com) si vous souhaitez bloque uniquement les sites avec un sufxe de domaine tel que .com. Dans ce c sites avec des sufxes de domaine tels que .edu et .gov sont toujours au

- Saisissez un point (.) pour empêcher toute navigation sur Internet.

1. Cliquez sur le bouton Ajouter un mot clé.

Le mot clé est ajouté à la liste des mots clés. La liste des mots-clés peut jusqu'à 32 entrées.

1. Cliquez sur le bouton Apply (Appliquer).

Le blocage par mot-clé prend effet.

Supprimer des mots-clés de la liste des éléments bloqués

Pour supprimer des mots clés de la liste :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Sites (Avancé > Sécurité > Bloq sites).

La page bloquer les sites s'afche.

1. Effectuez l'une des opérations suivantes :

- Pour supprimer un seul mot, sélectionnez-le et cliquez sur le bouton Supprimer le mot-clé.

Le mot clé est supprimé de la liste.

- Pour supprimer tous les mots-clés de la liste, cliquez sur le bouton Efface. Tous les mots-clés sont supprimés de la liste.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Bloquer les services d'Internet

Vous pouvez bloquer les services Internet sur votre réseau en fonction du type service. Vous pouvez bloquer les services en permanence ou en fonction d'un p

Remarque : Le blocage de service ne fonctionne que pour les URL de site V commençant par http:// uniquement. Il ne fonctionne pas pour les URL commença par https://.

Pour bloquer des services :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Services (Avancé > Sécurité > B des services).

La page Block Services s'afche.

1. Spéciez quand bloquer les services :

- Pour bloquer les services en permanence, sélectionnez le bouton radio touj. - Pour bloquer les services en fonction d'un horaire, sélectionnez le bouton par horaire.

Pour plus d'informations sur la manière de spécier le planning, reportez-vous Planier le blocage des sites et services Internet à la page 56la section.

1. Cliquez sur le bouton Add (Ajouter).

La page Conguration des services de bloc s'afche.

1. Pour ajouter un service qui se trouve dans le menu Type de service, sélect l'application ou le service.

Les paramètres de ce service s'afchent automatiquement dans les champs.

1. Pour ajouter un service ou une application qui ne se trouve pas dans le sélectionnez déni par l'utilisateur procédez comme suit :

a. Si vous savez si l'application utilise TCP ou UDP, sélectionnez le protocole approprié. Sinon, sélectionnez TCP/UDP (les deux).

b. Entrez les numéros de port de début et de n.

Si le service utilise un seul numéro de port, entrez ce numéro dans les champs. Pour savoir quels numéros de port le service ou l'application utilis vous pouvez contacter l'éditeur de l'application, demander des groupes d'utilisateurs ou des groupes de discussion, ou effectuer une recherche sur Internet.

1. Sélectionnez une option de ltrage :

2. Uniquement cette adresse IP. Bloquer les services pour un seul ordinateur

3. Plage d'adresses IP. Bloquez les services d'une gamme d'ordinateurs avec adresses IP consécutives sur votre réseau.

4. Toutes les adresses LP. Bloquer les services pour tous les ordinateurs de réseau.

5. Cliquez sur le bouton Add (Ajouter).

Les paramètres sont enregistrés.

Empêcher le blocage sur un ordinateur conance

Vous pouvez exclure un ordinateur de conance du blocage. Une adresse IP xe être attribuée à l'ordinateur que vous exempter. Vous pouvez utiliser la fonction d'adresse IP réservée pour spécifier l'adresse IP. Consultez la section Gérer les a IP LAN réservées à la page 68.

Pour spécier un ordinateur de conance :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Security > Block Sites (Avancé > Sécurité > Bloquer des sites).

La page bloquer les sites s'afche.

1. Faites déler l'écran vers le bas et cochez la case Autoriser l'adresse IP de conance à visiter les sites bloqués.

2. Dans le champ adresse IP de conance, entrez l'adresse IP de l'ordinateur de conance.

3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Gérer les listes de contrôle d'accès rése

Vous pouvez gérer des listes de contrôle d'accès réseau (ACL) qui bloquent ou l'accès à Internet via votre routeur.

Pour gérer les périphériques autorisés ou bloqués :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > sécurité > contrôle d'accès.

La page contrôle d'accès s'afche.

1. Cochez la case Activer le contrôle d'accès.
2. Cliquez sur Afcher la liste des périphériques autorisés qui ne sont pas actuellement connectés à la liaison réseau.

La liste s'afche.

1. Cochez la case correspondant à un périphérique.
2. Utilisez les boutons Ajouter, Modier et Supprimer de la liste si nécessaire.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Planier le blocage des sites et services Internet

Lorsque vous planiez le blocage, le même planning est utilisé pour bloquer les et les services.

Pour programmer le blocage :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Schedule (Avancé > Sécurité > Planning).

La page planication s'afche.

1. Spéciez quand bloquer les mots-clés et les services :

- Days to Block (Jours à bloquer). Cochez la case correspondant à chaque jour pour lequel vous souhaitez bloquer les mots-clés ou cochez la case tous les jours, qui sélectionne automatiquement les cases correspondant à tous les jours.

- Time of Day to Block (Heure de la journée à bloquer). Sélectionnez une heure de début et une heure de n au format 24 heures ou cochez la case toute la journée pour un blocage sur 24 heures.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez les notifications par e-mail d'événements de sécurité

Le routeur peut vous envoyer par e-mail ses journaux d'activité du routeur. Le enregistre l'activité du routeur et les événements de sécurité tels que les tentati d'accès aux sites ou services bloqués.

Pour congurer les notifications par e-mail :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > sécurité >E-mail.

La page E-mail s'afche.

1. Activez la case à cocher Turn E-mail Notification On (Activer la notification pa e-mail).

2. Dans le champ Envoyer à cette adresse e-mail, saisissez l'adresse e-mail à la les journaux et les alertes doivent être envoyés.

Cette adresse électronique est également utilisée comme adresse d'expédition. ce champ est vide, les journaux et les messages d'alerte ne sont pas envoy

1. Dans le champ Your Outgoing Mail Server (Votre serveur de courrier sortant saisissez le nom du serveur de courrier sortant (SMTP) de votre FAI (par ex mail.myISP.com).

Vous trouverez peut-être ces informations dans la fenêtre de conguration de l'programme de messagerie. Si vous laissez ce champ vide, les journaux et le messages d'alerte ne sont pas envoyés.

1. Dans le champ Numéro de port du serveur de courrier sortant, entrez un 1 de port dans le champ.

Si vous ne connaissez pas le numéro de port, conservez le numéro de port

1. Si votre serveur de courrier sortant nécessite une authentication, activez la case à cocher My Mail Server requires authentication (Mon serveur de courrier nécessite une authentication) et procédez comme suit :

a. Dans le champ User Name (Nom d'utilisateur), saisissez le nom d'utilisateur serveur de courrier sortant.

b. Dans le champ Password (Mot de passe), saisissez le mot de passe du de courrier sortant.

1. Pour envoyer des alertes lorsqu'une personne tente de consulter un site activez la case à cocher Send Alerts Immediately (Envoyer des alertes immédiatement).

Des alertes par e-mail sont envoyées immédiatement lorsqu'une personne tente visiter un site bloqué.

1. Pour envoyer des journaux en fonction d'un planning, spéciez les paramètres suivants :

a. Dans le menu Envoyer les journaux en fonction de ce programme, sélectionnez le type de programme.

b. Dans le menu jour, sélectionnez le jour.

c. Dans le menu heure, sélectionnez l'heure, puis sélectionnez le bouton radic AM ou pm.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Les journaux sont envoyés automatiquement en fonction du planning que vous déni. Si le journal se remplit avant la durée spéciée, il est envoyé. Une foi journal envoyé, il est effacé de la mémoire du routeur. Si le routeur ne peut envoyer le journal par e-mail et que la mémoire tampon du journal est saturé routeur écrase le journal.

5

Gérer les paramètres réseau

Vous pouvez personnaliser les paramètres réseau du routeur. Nous vous recommand d'installer le routeur et de le connecter à Internet avant de modier ses paramè réseau.

Ce chapitre comprend les sections suivantes :

• Afcher ou modier les paramètres WAN
  • Congurez un serveur DMZ par défaut
• Modiez le nom du périphérique du routeur
• Modiez les paramètres TCP/IP du réseau local
• Spéciez les adresses IP que le routeur attribue
• Désactivez la fonction de serveur DHCP dans le routeur
  • Gérer les adresses IP LAN réservées
  • Utilisez l'Assistant WPS pour les connexions WiFi
• Spéciez les paramètres WiFi de base
• Modiez le mode WiFi
• Modiez le mot de passe WiFi ou la sécurité WiFi
  • Congurez un réseau WiFi invité
• Contrôler les radios WiFi
  • Congurez un programme WiFi
  • Spéciez les paramètres WPS
• Congurez le routeur en tant que point d'accès WiFi
• Congurez un pont pour un groupe de ports ou VLAN groupe de balises
  • Gérer les routes statiques personnalisées
• Activer ou désactiver l'équité du temps de diffusion
  • Activer ou désactiver MU-MIMO
  • Activer ou désactiver PMF
• Congurez le routeur en mode pont
  • Gérer l'agrégation de ports Ethernet vers un périphérique LAN

Afcher ou modier les paramètres WAN

Vous pouvez afcher ou congurer les paramètres du réseau étendu (WAN) pour port Internet. Vous pouvez congurer un serveur DMZ (zone démilitarisée), modier taille maximale de l'unité de transmission (MTU) et permettre au routeur de rép à une requête ping sur son port WAN (Internet).

Pour afcher ou modier les paramètres WAN :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > WAN Setup (Avancé > Conguration > Conguration WAN).

La page WAN Setup s'afche.

Afchez ou modiez les paramètres suivants :

• Disable Port Scan and DoS Protection (Désactiver la protection DoS et so ports). La protection dos protège votre réseau local contre les attaques pa de service telles que Syn Flood, Smurf Attack, Ping of Death, et beaucoup Cochez cette case uniquement dans des circonstances spéciales.
• Default DMZ Server (Serveur DMZ par défaut). Cette fonctionnalité est parfait utile lorsque vous jouez à des jeux en ligne ou à des vidéoconférences, rend la sécurité du pare-feu moins efcace.
• Respond to Ping on Internet Port (Répondre à un Ping sur le port Inte Cette fonction permet de détecter votre routeur. Utilisez cette fonction uniquement comme outil de diagnostic ou pour une raison spécifique.
• Désactiver le proxy IGMP. Le proxy IGMP permet à un ordinateur sur le local (LAN) de recevoir le trac multicast qui l'intéresse depuis Internet. Si n'avez pas besoin de cette fonction, vous pouvez cocher cette case pour désactiver.
• MTU Size (in bytes) (Taille de MTU [en octets]). Pour la plupart des rés Ethernet, la valeur normale de la MTU (Maximum Transmit Unit) est de 1

octets. Pour les connexions PPPoE, elle est généralement de 1 492 octets. I la MTU uniquement si vous êtes sûr qu'elle est nécessaire pour votre cor ISP.

- Filtrage NAT. NAT (Network Address Translation) détermine la façon dont l'routeur traite le trac entrant. La fonction NAT sécurisée protège les ordinat du réseau local contre les attaques d'Internet, mais peut empêcher certains Internet, applications point à point ou applications multimédia de fonctionner Open NAT fournit un pare-feu beaucoup moins sécurisé, mais permet à pr toutes les applications Internet de fonctionner.

- Disable SIP/ALG (Désactiver l'ALG SIP). Certaines applications de communication voix et vidéo ne fonctionnent pas correctement avec l'ALG SIP. La désactiv de l'ALG SIP peut aider vos applications voix et vidéo à créer et à accé appel via le routeur.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un serveur DMZ par défaut

La fonction du serveur DMZ est utile lorsque vous utilisez certains jeux en lignes applications de visioconférence incompatibles avec la traduction d'adresses réseau (NAT). Le routeur est programmé pour reconnaître certaines de ces applications et fonctionner correctement avec elles, mais d'autres peuvent ne pas fonctionner correctement. Dans certains cas, un ordinateur local peut exécuter l'application correctement si l'adresse IP de cet ordinateur est entrée comme serveur DMZ pa

Avertissement: Les serveurs DMZ présentent un risque pour la sécurité. Un ordini désigné comme serveur DMZ par défaut perd une grande partie de la protection pare-feu et est exposé à des exploits provenant d'Internet. S'il est compromis, l'ordinateur du serveur DMZ peut être utilisé pour attaquer d'autres ordinateurs s votre réseau.

Le routeur détecte et rejette généralement le trac entrant provenant d'Internet qui n'est pas une réponse à l'un de vos ordinateurs locaux ou à un service que conguré sur la page transfert de port/déclenchement de port. Au lieu de rejete trac, vous pouvez spécier que le routeur transfère le trac vers un ordinateur de réseau. Cet ordinateur est appelé serveur DMZ par défaut.

Pour congurer un serveur DMZ par défaut :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > WAN Setup (Avancé > Conguration > Conguration WAN).

La page WAN Setup s'afche.

1. Cochez la case serveur DMZ par défaut.
2. Saisissez l'adresse IP.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Modifiez le nom du périphérique du rou

Le nom par défaut du routeur est basé sur son numéro de modèle. Ce nom périphérique s'afche dans le gestionnaire de chiers lorsque vous parcourez votre réseau.

Pour modier le nom du périphérique du routeur :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local). La page LAN Setup s'afche.
2. Dans le champ Nom du périphérique, saisissez un nouveau nom.
3. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés.

Modiez les paramètres TCP/IP du réseau local

Le routeur est préconfiguré pour utiliser des adresses IP privées côté LAN et ag serveur DHCP. La conguration IP LAN par défaut du routeur est la suivante :

• LAN IP address (Adresse IP du réseau local). 192.168.1.1
- Subnet mask (Masque de sous-réseau). 255.255.255.0

Ces adresses font partie de la plage d'adresses désignée à utiliser dans les ré privés et conviennent pour la plupart des applications. Si votre réseau requiert schéma d'adressage IP différent, vous pouvez modier ces paramètres.

Vous pouvez modifier ces paramètres si vous avez besoin d'un sous-réseau IP sp qu'un ou plusieurs périphériques du réseau utilisent, ou si vous utilisez des sous-concurrents avec le même schéma IP.

Pour modier les paramètres LAN TCP/IP :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local).

La page LAN Setup s'afche.

1. Dans le champ adresse IP, saisissez l'adresse IP.

2. Dans le champ IP Subnet Mask (masque de sous-réseau IP), saisissez le mas sous-réseau du routeur.

L'adresse IP et le masque de sous-réseau identient les adresses locales d'un périphérique spécifique et celles qui doivent être atteintes via une passerelle o routeur.

1. Modiez les paramètres RIP.

Le protocole RIP (Router information Protocol) permet à un routeur d'échanger informations de routage avec d'autres routeurs.

a. Sélectionnez la direction de découpe :

• Les deux. Le routeur diffuse périodiquement sa table de routage et inco les informations qu'il reçoit.
• Sortie uniquement. Le routeur diffuse périodiquement sa table de routag
• Dans uniquement. Le routeur intègre les informations RIP qu'il reçoit.

b. Sélectionnez la version RIP :

• Désactivé. Il s'agit de l'option par défaut.
• RIP-1. Ce format est universellement pris en charge. Elle est adaptée à plupart des réseaux, sauf si vous utilisez une configuration réseau inhabitu.

• RIP-2. Ce format contient plus d'informations. RIP-2B et RIP-2M envoient données de routage au format RIP-2. RIP-2B utilise la diffusion par sous-r RIP-2M utilise la multidiffusion.

• Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Si vous avez modié l'adresse IP du réseau local du routeur, vous êtes déco lorsque cette modification prend effet.

1. Pour vous reconnecter, fermez votre navigateur, relancez-le et connectez-vous a routeur.

Spéciez les adresses IP que le routeur attribue

Par défaut, le routeur agit comme un serveur DHCP (Dynamic Host Conguration Protocol). Le routeur attribue les adresses IP, les serveur DNS et les passerelles défaut à tous les ordinateurs connectés au réseau local. L'adresse de passerelle défaut attribuée est l'adresse du réseau local du routeur.

Ces adresses doivent faire partie du même sous-réseau d'adresses IP que l'adres du réseau local du routeur. En utilisant le schéma d'adressage par défaut, dénis une plage comprise entre 192.168.1.2 et 192.168.1.254, bien que vous puissiez enregistrer une partie de la plage pour les périphériques ayant des adresses xe

Pour spécier le pool d'adresses IP que le routeur attribue :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration >

Conguration du réseau local).

La page LAN Setup s'afche.

1. Assurez-vous que la case utiliser le routeur comme serveur DHCP est cochée.

2. Spéciez la plage d'adresses IP que le routeur attribue :

a. Dans le champ adresse IP de début, saisissez le numéro le plus bas de la plage.
Cette adresse IP doit se trouver dans le même sous-réseau que le routeur.

b. Dans le champ adresse IP de fin, saisissez le nombre à la fin de la plage d'adresses IP.

Cette adresse IP doit se trouver dans le même sous-réseau que le routeur.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Le routeur fournit les informations d'adresse suivantes à tout périphérique LAN q demande une adresse DHCP :

• Une adresse IP de la plage que vous dénissez
  • Masque de sous-réseau
• Adresse IP de la passerelle (adresse IP LAN du routeur)
• Adresse IP du serveur DNS (adresse IP LAN du routeur)

Désactivez la fonction de serveur DHCP c le routeur

Par défaut, le routeur fonctionne en mode serveur DHCP. Le routeur attribue les IP, les serveur DNS et les passerelles par défaut à tous les ordinateurs connecté réseau local. L'adresse de passerelle par défaut attribuée est l'adresse du réseau du routeur.

Vous pouvez utiliser un autre périphérique de votre réseau comme serveur DHCP spécier les paramètres réseau de tous vos ordinateurs.

Pour désactiver la fonctionnalité serveur DHCP dans le routeur :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net. Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse. L'écran d'accueil de base s'afche.
4. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local). La page LAN Setup s'afche.
5. Décochez la case Use Router as DHCP Server (Utiliser le routeur comme serveur DHCP).

6. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés.

7. (Facultatif) si ce service est désactivé et qu'aucun autre serveur DHCP n'est sur votre réseau, dénissez manuellement les adresses IP de votre ordinateur a que les ordinateurs puissent accéder au routeur.

Gérer les adresses IP LAN réservées

Lorsque vous spéciez une adresse IP réservée pour un ordinateur sur le réseau cet ordinateur reçoit toujours la même adresse IP chaque fois qu'il accède au DHCP du routeur. Attribuez des adresses IP réservées aux ordinateurs ou aux se nécessitant des paramètres IP permanents.

Réserver une adresse IP

Pour réserver une adresse IP :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration >

Conguration du réseau local).

La page LAN Setup s'afche.

1. Dans la section réservation d'adresse, cliquez sur le bouton Ajouter.
2. Dans le champ IP Address (Adresse IP), saisissez l'adresse IP à attribuer à l'ordinateur ou au serveur.

Choisissez une adresse IP à partir du sous-réseau LAN du routeur, comme 192.168.1.x.

1. Saisissez l'adresse MAC de l'ordinateur ou du serveur.

Astuce: Si l'ordinateur se trouve déjà sur votre réseau, vous pouvez copier son adresse MAC à partir de la page périphériques connectés et la coller ici.

1. Cliquez sur le bouton Apply (Appliquer).

L'adresse réservée est saisie dans le tableau.

L'adresse réservée ne sera attribuée que la prochaine fois que l'ordinateur conta le serveur DHCP du routeur. Redémarrez l'ordinateur ou accédez à sa conguratic puis forcez une libération et un renouvellement DHCP.

Modiez une adresse IP réservée

Pour modier une entrée d'adresse réservée :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration >

Conguration du réseau local).

La page LAN Setup s'afche.

1. Sélectionnez le bouton radio en regard de l'adresse réservée que vous souhaitez modier.

2. Cliquez sur le bouton Modier.

La page réservation d'adresses s'afche.

1. Modiez les paramètres.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Supprimer une entrée d'adresse IP réservée

Pour supprimer une entrée d'adresse réservée :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécifié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration >

Conguration du réseau local).

La page LAN Setup s'afche.

1. Sélectionnez le bouton radio en regard de l'adresse réservée que vous souhaitez supprimer.

2. Cliquez sur le bouton Supprimer.

L'adresse est supprimée.

Utilisez l'Assistant WPS pour les connexion WiFi

L'Assistant WPS vous aide à ajouter un périphérique compatible WPS à votre ré WiFi sans saisir le mot de passe WiFi.

Pour utiliser l'assistant WPS :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > WPS Wizard (Avancé > Assistant WPS).

Une remarque expliquant les afchages WPS.

1. Cliquez sur le bouton Next (Suivant).

La page WPS s'afche.

1. Sélectionnez le bouton radio bouton-poussoir et cliquez sur le bouton WPS de cette page.

2. Dans un délai de deux minutes, accédez à l'appareil compatible WPS et util logiciel WPS pour vous connecter au réseau WiFi.

Le processus WPS congrure automatiquement votre périphérique compatible WPS avec le mot de passe réseau lorsqu'il se connecte. La page WPS du routeu un message de conrmation.

Spéciez les paramètres WiFi de base

Le routeur est livré avec une sécurité prédénie. Cela signie que le nom du ré WiFi (SSID), la clé réseau (mot de passe) et l'option de sécurité (protocole de s sont prédénis en usine. Vous trouverez le SSID et le mot de passe prédénis s l'étiquette du routeur.

Remarque : Le SSID et le mot de passe prédénis sont générés pour chaque an de protéger et d'optimiser votre sécurité Wi.

Si vous modiez vos paramètres de sécurité prédénis, notez les nouveaux paramè et stockez-les dans un endroit sûr où vous pouvez facilement les trouver.

Si votre ordinateur est connecté au Wi-Fi lorsque vous modiez le SSID ou d'au paramètres de sécurité WiFi, vous êtes déconnecté lorsque vous cliquez sur le appliquer. Pour éviter ce problème, utilisez un ordinateur avec une connexion lai pour accéder au routeur.

Pour spécier les paramètres Wi de base :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

Vous pouvez spécier les paramètres pour la bande 2,4 GHz et pour la bande

1. Dans le menu Région, sélectionnez votre région.

A certains emplacements, il n'est pas possible de modier ce paramètre.

1. Pour contrôler la diffusion du SSID, cochez ou décochez la case Activer la du SSID.

Lorsque cette case est cochée, le routeur diffuse son nom de réseau (SSID) qu'il s'afche lorsque vous recherchez des réseaux WiFi locaux sur votre ordina ou appareil sans l.

1. Pour modier le nom de réseau (SSID), saisissez un nouveau nom dans le c Nom (SSID).

Le nom peut comporter jusqu'à 32 caractères et est sensible à la casse. Le défaut est généré de façon aléatoire et gure sur l'étiquette du routeur. Si v modiez le nom, veillez à noter le nouveau nom et à le conserver en lieu

1. Pour changer le canal Wi, sélectionnez un nombre dans la liste Canal.

Dans certaines régions, tous les canaux ne sont pas disponibles. Ne changez canal, sauf si vous constatez des interférences (connexions perdues, transferts d'ordonnées ralentis). En cas d'interférences, essayez d'autres canaux pour déterminé celui qui convient le mieux.

Lorsque vous utilisez plusieurs points d'accès, il est préférable que les points adjacents utilisent différents canaux an de réduire les interférences. Il est recommandé d'utiliser un espacement de quatre canaux entre les points d'accès adjacents (par exemple, utilisez les canaux 1 et 5, ou 6 et 10).

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Si vous vous êtes connecté au réseau Wi et avez modié le SSID, vous êtes déconnecté du réseau.

1. Assurez-vous de pouvoir vous connecter au réseau Wi avec les nouveaux paramètres.

Si vous ne parvenez pas à vous connecter en Wi, vériez les éléments suivar

- Votre ordinateur ou appareil mobile est-il connecté à un autre réseau Wi environnant ? Certains périphériques WiFi se connectent automatiquement au premier réseau ouvert sans la sécurité WiFi qu'ils découvrent.

- Votre ordinateur ou appareil mobile essaie-t-il de se connecter au réseau à ses anciens paramètres (avant que vous ne les modiiez) ? Si tel est le c à jour la sélection du réseau Wi dans votre ordinateur ou appareil mobile qu'elle corresponde aux paramètres actuels de votre réseau.

Modiez le mode WiFi

Les options de mode WiFi pour les réseaux WiFi 2.4 GHz, 5 GHz-1 et 5 GHz de l'activation ou non d'AX WiFi. Pour plus d'informations sur AX WiFi, voir désactiver AX WiFi à la page 104.

Pour modier les paramètres du mode WiFi :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez la première fois que vous vous connectez. Le nom d'utilisateur et le mot de pas sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Dans la section réseau sans I (2.4 GHz b/g/n/ax), sélectionnez un mode WiFi le menu mode.
2. Dans la section réseau sans I (5 GHz-1 a/n/ac/AX), sélectionnez un mode W le menu mode.
3. Dans la section réseau sans I (5 GHz-2 a/n/ac/AX), sélectionnez un mode W le menu mode.
4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Modiez le mot de passe WiFi ou la se WiFi

Le mot de passe WiFi est différent du mot de passe admin que vous utilisez connecter au routeur.

Votre routeur est fourni avec une sécurité WPA2 ou WPA prédénie. Nous vous recommandons d'utiliser la sécurité prédénie, mais vous pouvez modier les paramètres. Ne désactivez pas la sécurité prédénie.

Pour modier le mot de passe WiFi ou la sécurité WiFi :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Pour modier le mot de passe WiFi 2.4 GHz, 5 GHz-1 ou 5 GHz-2, entrez mot de passe dans le champ Mot de passe (clé réseau).

Pour WPA2-PSK [AES] ou WPA-PSK [TKIP] + WPA2-PSK, vous devez saisir une de 8 à 63 caractères. Pour WPA3-Personal ou WPA2-Personal [AES] + WPA3-Pe vous devez saisir une phrase de 8 à 64 caractères.

Le champ Mot de passe (clé réseau) s'afche si le bouton radio WPA2-PSK [WPA-PSK [TKIP] + WPA2-PSK [AES] ou WPA3-Personal Security est sélectionné.

Remarque : Par défaut, votre mot de passe est masqué. Pour afcher votre passe, cliquez sur l'icône en regard du champ Mot de passe.

1. Pour modier la sécurité WiFi pour le réseau WiFi 2.4 GHz, 5 GHz-1 ou 5 sélectionnez le bouton radio Options de sécurité.

2. Néant. Réseau WiFi ouvert qui n'offre aucune sécurité. Tout périphérique W peut se connecter au réseau WiFi. Nous vous recommandons de ne pas de réseau WiFi ouvert.

3. WPA2-PSK [AES]. Cette option est le paramètre par défaut. Ce type de permet aux périphériques WiFi qui prennent en charge WPA2 de se conné au réseau WiFi du routeur. Si vous n'avez pas modié le mot de passe 1° mot de passe par défaut s'afche. Le mot de passe par défaut est imprin l'étiquette du routeur. WPA2 fournit une connexion sécurisée, mais certains périphériques WiFi plus anciens ne détectent pas WPA2 et ne prennent en que WPA. Si votre réseau inclut de tels périphériques plus anciens, sélection la sécurité WPA-PSK [TKIP] + WPA2-PSK [AES].
4. WPA-PSK [TKIP] + WPA2-PSK [AES]. Ce type de sécurité permet aux périphériques WiFi qui prennent en charge WPA ou WPA2 de se connecte

réseau WiFi du routeur. Cependant, WPA-PSK [TKIP] est moins sécurisé que WPA2-PSK [AES] et limite la vitesse des périphériques WiFi à 54 Mbit/s.

- WPA/WPA2 entreprise. Ce type de sécurité nécessite que votre réseau Wi puisse accéder à un serveur RADIUS. Si vous sélectionnez ce type de séc d'exploitation, des champs supplémentaires s'afchent pour vous permettre de spécier les paramètres du serveur RADIUS.

- WPA3-personnel. Ce type de sécurité permet aux périphériques WiFi qui prennent en charge WPA3 de rejoindre le réseau WiFi. WPA3 est la norm sécurité la plus récente, utilise le chiffrement SAE et est plus sécurisé que Si tous les périphériques de votre réseau prennent en charge WPA3, nous recommandons d'utiliser ce type de sécurité.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un réseau WiFi invité

Un réseau WiFi invité permet aux visiteurs d'utiliser Internet sans utiliser votre m passe de sécurité WiFi ou avec un autre mot de passe WiFi. Par défaut, le r invité est désactivé. Vous pouvez activer et congurer le réseau WiFi invité pour bande WiFi. Le routeur prend simultanément en charge la bande 2.4 GHz pour périphériques 802.11n, 802.11g et 802.11b et la bande 5 GHz pour les périphé 802.11ax, 802.11ac, 802.11n et 802.11a.

Le mode WiFi du réseau WiFi invité dépend du mode WiFi du réseau WiFi par exemple, si vous congurez le mode WiFi pour le réseau WiFi principal sur 54 Mbit/s dans la bande 2.4 GHz, le réseau WiFi invité fonctionne également jusqu'à 54 Mbit/s dans la bande 2.4 GHz. Le canal dépend également de la du canal du réseau WiFi principal.

Le routeur fournit trois réseaux WiFi invités par défaut avec les noms (SSID) su

• SSID du réseau WiFi invité 2.4 GHz. Invité NETGEAR
• SSID du réseau WiFi invité 5 GHz-1. NETGEAR-5G-invité
• SSID du réseau WiFi invité 5 GHz-2. NETGEAR-5G-2-invité

Par défaut, ces réseaux sont congurés en tant que réseaux ouverts sans sécurité sont désactivés. Vous pouvez activer un ou les deux réseaux. Vous pouvez également modier les SSID de ces réseaux.

Pour congurer un réseau WiFi invité :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Réseau invité.

La page Paramètres du réseau invités s'afche.

1. Congurez les paramètres suivants pour congurer un réseau WiFi invité de 2.4 GHz, 5 GHz-1 ou 5 GHz-2 :

2. Enable Guest Network (Activer le réseau invité). Par défaut, le réseau WiFi est désactivé. Pour activer le réseau WiFi invité pour la bande WiFi 2.4 GHz-1 ou 5 GHz-2, cochez la case Activer le réseau invité.

3. Enable SSID Broadcast (Activer la diffusion du SSID). Par défaut, le routeur le SSID de la bande Wi-Fi an que les stations Wi-Fi puissent détecter le Wi-Fi (SSID) dans leurs listes de réseaux analysées. Pour désactiver la diffusion pour le réseau WiFi invité 2.4 GHz, 5 GHz-1 ou 5 GHz-2, décochez Activer la diffusion SSID.
4. Autoriser les invités à se voir et à accéder à mon réseau local. Par clients WiFi connectés au réseau WiFi invité 2.4 GHz, 5 GHz-1 ou 5 GHz peuvent pas accéder aux périphériques WiFi ou Ethernet connectés au rése WiFi principal. Pour autoriser l'accès au réseau WiFi principal, cochez la ca Autoriser les invités à se voir et à accéder à mon réseau local.
5. Nom du réseau sans I invité (SSID). Le SSID est le nom du réseau W à 2.4 GHz, 5 GHz-1 ou 5 GHz-2. Le SSID 2.4 GHz par défaut est NETG Le SSID 5 GHz-1 par défaut est NETGEAR-5G-Guest. Par défaut, le SSID 5 est NETGEAR-5G-2-Guest.

Pour modier le SSID, saisissez un nom de 32 caractères (maximum) sensibl la casse dans ce champ.

1. Sélectionnez une option de sécurité WiFi pour le réseau WiFi invité 2.4 GHz ou 5 GHz-2 :

- Néant. Réseau WiFi ouvert qui n'offre aucune sécurité. Tout périphérique W peut rejoindre le réseau WiFi invité 2.4 GHz, 5 GHz-1 ou 5 GHz-2. Il s'a paramètre par défaut pour le réseau WiFi invité.

- WPA2-PSK [AES]. WPA2 fournit une connexion sécurisée et rapide, mais cer périphériques WiFi plus anciens ne détectent pas WPA2 et ne prennent en que WPA. Sélectionnez la sécurité WPA2-PSK [AES] pour permettre aux périphériques 802.11n de se connecter au réseau WiFi invité à 2.4 GHz, ou 5 GHz-2 à la vitesse la plus rapide. Si votre réseau WiFi invité inclut périphériques plus anciens qui ne prennent pas en charge WPA2, sélectionn la sécurité WPA-PSK [TKIP] + WPA2-PSK [AES]. Pour utiliser la sécurité WP, dans le champ Mot de passe (clé réseau), saisissez une expression de 8 caractères. Pour rejoindre le réseau WiFi invité 2.4 GHz, 5 GHz-1 ou 5 GHz l'utilisateur doit saisir ce mot de passe.

- WPA-PSK [TKIP] + WPA2-PSK [AES]. Ce type de sécurité permet aux périphériques WiFi qui prennent en charge WPA ou WPA2 de rejoindre la 2.4 GHz du réseau WiFi invité. Cependant, WPA-PSK [TKIP] est moins sécu que WPA2-PSK [AES] et limite la vitesse des périphériques WiFi à 54 Mbi utiliser la sécurité WPA + WPA2, dans le champ Mot de passe (clé résea saisissez une expression de 8 à 63 caractères. Pour rejoindre le réseau W 2.4 GHz, 5 GHz-1 ou 5 GHz-2, l'utilisateur doit saisir ce mot de passe.

- WPA3-personnel. Ce type de sécurité permet aux périphériques Wi-Fi qui prennent en charge le WPA3 de rejoindre le réseau Wi-Fi invité. WPA3 e norme de sécurité la plus récente, utilise le chiffrement SAE et est plus que WPA2. Si tous les périphériques de votre réseau WiFi invité prennent charge WPA3, nous vous recommandons d'utiliser ce type de sécurité. Pour utiliser la sécurité WPA3, dans le champ Mot de passe (clé réseau), entre expression de 8 à 64 caractères. Pour rejoindre le réseau WiFi invité 2.4 GHz-1 ou 5 GHz-2, l'utilisateur doit saisir ce mot de passe.

- WPA2-personnel [AES] + WPA3-personnel. Ce type de sécurité permet aux périphériques WiFi qui prennent en charge WPA2 ou WPA3 de rejoindre l réseau WiFi invité du routeur. Cependant, WPA2-Personal [AES], qui est ident à WPA2-PSK [AES], est moins sécurisé que WPA3-Personal. Si votre réseau invité inclut des périphériques prenant en charge WPA2-Personal [AES] mais prenant pas en charge WPA3, sélectionnez WPA2-Personal [AES] + WPA3-Personal. Pour utiliser la sécurité WPA2 + WPA3, dans le champ Mc passe (clé réseau), entrez une expression de 8 à 64 caractères. Pour rejoir réseau WiFi invité 2.4 GHz, 5 GHz-1 ou 5 GHz-2, l'utilisateur doit saisir c passe.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Assurez-vous que vous pouvez vous reconnecter au réseau via Wi-Fi avec ses nouveaux paramètres de sécurité.

Si vous ne parvenez pas à vous connecter via Wi-Fi, vériez les points suivar

- Si votre ordinateur ou périphérique mobile est déjà connecté à un autre WiFi de votre région, déconnectez-le de ce réseau WiFi et connectez-le au WiFi fourni par le routeur. Certains périphériques WiFi se connectent automatiquement au premier réseau ouvert sans la sécurité WiFi qu'ils découvrent.

- Votre ordinateur ou votre appareil mobile s'afche-t-il en tant qu'appareil connecté ? Si c'est le cas, il est connecté au réseau.

- Utilisez-vous le nom de réseau (SSID) et le mot de passe corrects ?

Contrôler les radios WiFi

Les radios WiFi internes du routeur diffusent des signaux dans les gammes 2.45 GHz. Par défaut, ils sont activés pour vous permettre de vous connecter au via Wi-Fi. Lorsque les radios WiFi sont désactivées, vous pouvez toujours utiliser câble Ethernet pour une connexion LAN au routeur.

Vous pouvez activer et désactiver les radios WiFi à l'aide du bouton Activer/Dés WiFi du routeur, ou vous pouvez vous connecter au routeur et activer ou désa radios WiFi. Si vous êtes à proximité du routeur, il peut être plus facile d'app bouton WiFi marche/arrêt. Si vous êtes loin du routeur ou que vous êtes déjà il peut être plus facile de les activer ou de les désactiver.

Utilisez le bouton Marche/Arrêt WiFi

Pour désactiver et activer les radios WiFi à l'aide du bouton Activer/Désactiv WiFi :

Appuyez sur le bouton marche/arrêt WiFi situé sur le dessus du routeur pen deux secondes.

Si vous avez éteint les radios WiFi, le voyant Marche/Arrêt WiFi et le voyant s'éteignent. Si vous avez activé les radios WiFi, le voyant Marche/Arrêt WiFi et voyant WPS.

Activer ou désactiver les radios WiFi

Si vous avez utilisé le bouton Activer/Désactiver WiFi pour désactiver les radios vous ne pouvez pas vous connecter au routeur pour les réactiver. Vous devez de nouveau sur le bouton WiFi marche/arrêt pendant deux secondes pour réactir radios WiFi.

Pour activer ou désactiver les radios WiFi :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Wireless Settings. (Avancé > Conguration avancée > Paramètres sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Effectuez l'une des opérations suivantes pour les réseaux WiFi de votre route

2. Désactivez l'émetteur-récepteur WiFi. Décochez la case Activer l'émetteur-récepteur sans l.

3. Activez l'émetteur-récepteur WiFi. Cochez la case Activer l'émetteur-récepteur sans 1.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un programme WiFi

Vous pouvez désactiver le signal Wi-Fi de votre routeur lorsque vous n'avez pas d'une connexion Wi-Fi. Par exemple, vous pouvez le désactiver pour le week-enc vous quittez la ville.

Pour congurer le programme WiFi :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.
4. Sélectionnez ADVANCED > Advanced Setup > Wireless Settings. (Avancé > Conguration avancée > Paramètres sans I).
   La page Wireless Settings (Paramètres Wi) s'afche.
5. Cliquez sur le bouton Ajouter une nouvelle période.
   La page s'ajuste.
6. Utilisez les menus, les boutons radio et les cases à cocher pour démir une pendant laquelle vous souhaitez désactiver le signal WiFi.
7. Cliquez sur le bouton Apply (Appliquer).
   La page Wireless Settings (Paramètres Wi) s'afche.
8. Cochez la case Désactiver le signal sans l par programme pour activer le programme.
9. Cliquez sur le bouton Apply (Appliquer).
   Les paramètres sont enregistrés.

Spéciez les paramètres WPS

Wi-Fi Protected Setup (WPS) vous permet de rejoindre le réseau WiFi sans saisi de passe WiFi.

Pour spécier les paramètres WPS :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Wireless Settings. (Avancé > Conguration avancée > Paramètres sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

Le champ PIN du routeur afche le code PIN xe que vous pouvez utiliser p congurer les paramètres WiFi du routeur à partir d'un autre périphérique via

1. (Facultatif) cochez ou décochez la case conserver les paramètres sans l exista Par défaut, la case conserver les paramètres sans l existants est cochée. Nou recommandons de laisser cette case cochée.

Si vous désactivez cette case à cocher, la prochaine fois qu'un nouveau clier utilise WPS pour se connecter au routeur, les paramètres WiFi du routeur par un SSID aléatoire généré automatiquement et à une clé de sécurité.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez le routeur en tant que point d'accès WiFi

Vous pouvez congurer le routeur pour qu'il fonctionne comme point d'accès (AP le même réseau local qu'un autre routeur.

Pour congurer le routeur en tant que point d'accès :

1. Utilisez un câble Ethernet pour connecter le port Internet de ce routeur à Ethernet de l'autre routeur.
2. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
3. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.
4. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > mode routeur/point d'accès/pont.

La page mode routeur/point d'accès/pont s'afche.

1. Sélectionnez Mode AP.

La page s'ajuste.

1. Sélectionnez un paramètre d'adresse IP :

2. Adresse fournie dynamiquement par le routeur existant. L'autre routeur du réseau attribue une adresse IP à ce routeur lorsqu'il est en mode AP.

3. Utilisez des paramètres IP xes sur ce périphérique (non recommandé).

Utilisez ce paramètre si vous voulez attribuer manuellement une adresse IP spécifique à ce routeur pendant qu'il se trouve en mode AP. L'utilisation de option exige effectivement une expérience réseau avancée.

Remarque : pour éviter les interférences avec d'autres routeurs ou passerelles votre réseau, nous vous conseillons d'utiliser des paramètres WiFi différents sur chaque routeur. Vous pouvez également désactiver l'émetteur-récepteur WiFi sur l'autre routeur ou passerelle et utiliser ce routeur uniquement pour l'accès clie WiFi.

1. Cliquez sur le bouton Apply (Appliquer).

L'adresse IP du routeur change et vous êtes déconnecté.

1. Pour vous reconnecter, fermez et redémarrez votre navigateur et tapez http://www.routerlogin.net.

Configurez un pont pour un groupe de ou VLAN groupe de balises

Certains périphériques, tels qu'un IPTV, ne peuvent pas fonctionner derrière le se de traduction d'adresses réseau (NAT) ou le pare-feu du routeur. En fonction des de votre fournisseur d'accès Internet (FAI), pour que le périphérique se connecte directement au réseau du FAI, vous pouvez activer le pont entre le périphérique port Internet du routeur ou ajouter de nouveaux groupes de balises VLAN au

Remarque : Si votre FAI vous indique comment congurer un pont pour IPTV e service Internet, suivez ces instructions.

Congurez un pont pour un groupe de ports

Si les périphériques connectés au port LAN Ethernet ou au réseau WiFi du rou incluent un périphérique IPTV, votre FAI peut vous demander de congurer un p pour un groupe de ports pour l'interface Internet du routeur.

Un pont avec un groupe de ports empêche le traitement des paquets envoyés périphérique IPTV et le port Internet du routeur via le service de traduction d' réseau (NAT) du routeur.

Pour congurer un groupe de ports et activer le pont :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > VLAN/Bridge Settings.

La page VLAN/Bridge Settings s'afche.

1. Cochez la case Activer la conguration VLAN/pont.

La page se développe.

1. Sélectionnez le bouton radio par groupe de ponts.

La page se développe.

1. Cochez la case ports câblés ou sans l :

2. Ports câblés. Si votre périphérique est connecté à un port Ethernet du ro cochez la case ports câblés correspondant au port Ethernet du routeur auq périphérique est connecté.

3. Wireless (Sans I). Si votre périphérique est connecté au réseau WiFi de v routeur, cochez la case sans I qui correspond au réseau WiFi du routeur le périphérique est connecté.

Remarque : Vous devez cocher au moins une case ports câblés ou sans l. pouvez cocher plusieurs cases.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un pont pour un groupe de balises VLAN

Si les périphériques connectés aux ports LAN Ethernet ou au réseau WiFi du r incluent un périphérique IPTV, votre FAI peut vous demander de congurer un p pour un groupe de balises VLAN pour l'interface Internet du routeur.

Si vous êtes abonné au service IPTV, le routeur peut avoir besoin de balises distinguer le trac Internet du trac IPTV. Un pont doté d'un groupe de balises empêche les paquets envoyés entre le périphérique IPTV et le port Internet du d'être traités via le service de traduction d'adresse réseau (NAT) du routeur.

Vous pouvez ajouter des groupes de balises VLAN à un pont et attribuer des et des valeurs de priorité à chaque groupe de balises VLAN.

Pour ajouter un groupe de balises VLAN et activer le pont :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > VLAN/Bridge Settings.

La page VLAN/Bridge Settings s'afche.

1. Cochez la case Activer la conguration VLAN/pont.

La page se développe.

1. Sélectionnez le bouton radio par groupe de balises VLAN.

La page se développe.

1. Cliquez sur le bouton Add (Ajouter).

La page Ajouter une règle VLAN s'afche.

1. Spéciez les paramètres suivants pour le groupe de balises VLAN :

2. Name (Nom) : Entrez un nom pour le groupe de balises VLAN. Le nom peut comporter jusqu'à 10 caractères.
   • ID VLAN. Entrez une valeur comprise entre 1 et 4094.

3. Priority (Priorité). Entrez une valeur comprise entre 0 et 7.

4. Cochez la case d'un port Ethernet laire ou d'un réseau sans l.

Si votre périphérique est connecté à un port Ethernet du routeur, cochez la correspondant au port Ethernet du routeur auquel le périphérique est connecté votre périphérique est connecté au réseau WiFi de votre routeur, cochez la WiFi correspondant au réseau WiFi du routeur auquel le périphérique est con Vous devez sélectionner au moins un port Ethernet ou un réseau sans fil. Vo sélectionner plusieurs ports.

1. Cliquez sur le bouton Add (Ajouter).
   Le groupe de balises VLAN est ajouté.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un port IPTV

Vous pouvez configurer le routeur pour créer un port de télévision par protocole (IPTV) pouvant louer une adresse IP auprès de votre fournisseur de services IPTV cette fonction uniquement si vous vous abonnez à un service IPTV et que votre IPTV nécessite une adresse intranet.

Certains ports IPTV ne peuvent pas fonctionner derrière NAT car le port IPTV n une adresse IP dans le réseau du fournisseur d'accès Internet (adresse intranet). pouvez congurer une connexion de pont entre le WAN et l'un des ports LAN. IPTV est connecté via Wi-Fi, le routeur domestique doit également prendre en le pontage du port WAN avec le nom de réseau Wi-Fi (SSID). Le port LAN WiFi désigné devient un port IPTV avec accès direct au WAN sans passer par

Pour congurer un port IPTV :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn au réseau.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > VLAN/Bridge Settings.

La page VLAN/Bridge Settings s'afche.

1. Cochez la case Activer la conguration VLAN/pont.

La page se développe.

1. Sélectionnez le bouton radio par groupe de ponts.

La page se développe.

1. Cochez la case ports câblés ou sans l :

- Ports câblés. Si votre périphérique est connecté à un port Ethernet du ro cochez la case ports câblés correspondant au port Ethernet du routeur auq périphérique est connecté.

- Wireless (Sans I). Si votre périphérique est connecté au réseau WiFi de v routeur, cochez la case sans I qui correspond au réseau WiFi du routeur le périphérique est connecté.

Remarque : Vous devez cocher au moins une case ports câblés ou sans l. pouvez cocher plusieurs cases.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Gérer les routes statiques personnalisées

En général, vous n'avez pas besoin d'ajouter de routes statiques à moins d'utilis plusieurs routeurs ou plusieurs sous-réseaux IP sur votre réseau.

Par exemple, lorsqu'une route statique est nécessaire, considérez le cas suivant :

- Votre principal accès à Internet se fait par modem câble vers un FAI.

- Votre réseau domestique comprend un routeur RNIS pour vous connecter à la où vous êtes employé. L'adresse de ce routeur sur votre réseau local est 192.168.1.100.

• L'adresse réseau de votre entreprise est 134.177.0.0.

Lorsque vous congurez votre routeur, deux routes statiques implicites ont été créé. Une route par défaut a été créée avec votre FAI comme passerelle, et une d'route statique a été créée vers votre réseau local pour toutes les adresses 192. Avec cette conguration, si vous essayez d'accéder à un périphérique sur le rése 134.177.0.0, votre routeur transmet votre demande au FAI. Le FAI transmet votre demande à la société où vous êtes employé, et le pare-feu de la société est de refuser la demande.

Dans ce cas, vous devez dénir une route statique, indiquant à votre routeur d' à 134.177.0.0 via le routeur RNIS à l'adresse 192.168.1.100. Voici un exemple :

• Les champs adresse IP de destination et masque de sous-réseau IP indiquent cette route statique s'applique à toutes les adresses 134.177.x.x.
• Le champ adresse IP de la passerelle indique que tout le trac de ces adre transmis au routeur RNIS à l'adresse 192.168.1.100.
• La case à cocher privé est sélectionnée uniquement comme mesure de sécuri précaution si le protocole RIP est activé.

Congurez une route statique

Pour congurer une route statique :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.
4. Sélectionnez AVANCÉ > Conguration avancée > itinéraires statiques.
   La page routes statiques s'afche.
5. Cliquez sur le bouton Add (Ajouter).
   La page s'ajuste.
6. Dans le champ Nom de la route, saisissez un nom pour cette route statiquons d'identification uniquement).

7. Pour limiter l'accès au réseau local uniquement, cochez la case privé.
   Si la case privé est cochée, la route statique n'est pas signalée dans le RII

8. Pour empêcher la route de devenir active, décochez la case actif.

Dans certains cas, vous pouvez congurer une route statique, mais la désactive ultérieurement. Par défaut, la case actif est cochée et un itinéraire devient à lorsque vous cliquez sur le bouton appliquer.

1. Saisissez les paramètres suivants :

2. Adresse IP de destination. Entrez l'adresse IP de la destination finale de

3. IP Subnet Mask (Masque de sous-réseau IP). Entrez le masque de sous-ré: IP de la destination nale de la route.
   Si la destination est un hôte unique, entrez 255.255.255.255.

- Gateway IP Address (Adresse IP de la passerelle). Entrez l'adresse IP de passerelle.

L'adresse IP de la passerelle doit se trouver sur le même segment de ré que le routeur.

- Métrique. Entrez un nombre compris entre 2 et 15.

Cette valeur représente le nombre de routeurs entre votre réseau et la des Généralement, un réglage de 2 ou 3 fonctionne.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. La route statique est ajoutée au tableau de routes statiques.

Modier une route statique

Pour modier une route statique :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > itinéraires statiques.

La page routes statiques s'afche.

1. Dans le tableau, sélectionnez le bouton radio de l'itinéraire.

2. Cliquez sur le bouton Modier.

La page routes statiques s'ajuste.

1. Modiez les informations d'itinéraire.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Supprimer une route statique

Pour supprimer une route statique :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > itinéraires statiques.
   La page routes statiques s'afche.
2. Dans le tableau, sélectionnez le bouton radio de l'itinéraire.
3. Cliquez sur le bouton Supprimer.

La route est supprimée de la table.

Activer ou désactiver l'équité du temps d'diffusion

L'équité du temps de diffusion garantit que tous les clients WiFi reçoivent un égal sur le réseau. Les ressources réseau sont divisées par le temps, donc si cinq clients WiFi, ils obtiennent chacun un cinquième du temps réseau. L'avantage cette fonctionnalité est que vos clients WiFi les plus lents ne contrôlent pas la du réseau. Cette fonction est activée par défaut, mais vous pouvez la désactiver

Pour activer ou désactiver l'équité du temps de diffusion :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Wireless Settings. (Avancé > Conguration avancée > Paramètres sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Faites déler l'écran sous la section Paramètres WPS et cochez ou décochez Activer L'ÉQUITÉ DU TEMPS DE DIFFUSION.

La sélection de cette case à cocher permet d'activer l'équité du temps de « La désactivation de cette case désactive l'équité du temps de diffusion.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Si vous vous êtes connecté au réseau via Wi-Fi, vous êtes déconnecté du re- devez vous reconnecter.

Activer ou désactiver MU-MIMO

Multi-utilisateur entrées multiples, sorties multiples (MU-MIMO) améliore les performances lorsque de nombreux clients WiFi compatibles MU-MIMO transfèrent des données en même temps. Pour que MU-MIMO fonctionne, les clients Wi-Fi prendre en charge MU-MIMO et être connectés à une bande Wi-Fi de 5 GHz. fonction est activée par défaut, mais vous pouvez la désactiver.

Pour activer ou désactiver MU-MIMO :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.

2. Sélectionnez ADVANCED > Advanced Setup > Wireless Settings. (Avancé > Conguration avancée > Paramètres sans I). La page Wireless Settings (Paramètres Wi) s'afche.

3. Faites déler l'écran sous la section Paramètres WPS et cochez ou décochez Activer MU-MIMO. La sélection de cette case active MU-MIMO. La désactivation de cette case c MU-MIMO.

4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Si vous vous êtes connecté au réseau via Wi-Fi, vous êtes déconnecté du re- devez vous reconnecter.

Activer ou désactiver PMF

Les trames de gestion protégées (PMF) sont une fonction de sécurité qui protèg trames de gestion unicast et multicast contre l'interception et la modification à d malveillantes. Cette fonction est désactivée par défaut.

Pour activer ou désactiver PMF :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Wireless Settings. (Avancé > Conguration avancée > Paramètres sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Activer ou désactiver la fonction PMF :

- Activez PMF. Pour activer PMF, décochez la case Désactiver PMF. Si vous PMF, les périphériques qui ne prennent pas en charge PMF ne peuvent p connecter au réseau WiFi.

- Désactiver PMF. Pour désactiver PMF, cochez la case Désactiver PMF. PMF désactivé pour le réseau WiFi.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez le routeur en mode pont

Vous pouvez utiliser votre routeur en mode Pont pour connecter sans l plusieurs périphériques à la vitesse supérieure du 802.11ac. Deux routeurs vous sont nécess un conguré comme routeur et l'autre comme pont.

L'installation de votre routeur en tant que pont offre les avantages suivants :

• Protez des vitesses Wi Gigabit sur les appareils actuels
• Utilisez le Wi-Fi Gigabit pour des applications comme la vidéo et les jeux.
• Connectez plusieurs périphériques tels que NAS, Smart TV, lecteur Blu-ray et co de jeux à des vitesses Wi Gigabit à l'aide d'une liaison WiFi.
• Vous n'avez pas besoin de déployer différents adaptateurs Wi pour chaque périphérique à connecter.

Par exemple, vous pouvez installer le premier routeur dans une pièce comme ur à domicile où se trouve votre connexion Internet, puis congurer le second route mode pont. Placez le routeur en mode pont dans une pièce différente de cell centre Home Cinéma. Reliez le routeur en mode pont à votre téléviseur Smart console de jeux ou lecteur Blu-ray, et utilisez sa connexion Wi-Fi 802.11ac pour premier routeur.

Pour congurer le routeur en mode pont :

1. Notez les paramètres Wi de l'autre routeur auquel ce routeur se connectera. Vous devez connaître le SSID, le mode de sécurité WiFi, le mot de passe la fréquence de fonctionnement (2.4 GHz ou 5 GHz).
2. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
3. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > mode routeur/point d'accès/pont.

La page mode routeur/point d'accès/pont s'afche.

1. Sélectionnez mode pont.

La page s'ajuste.

1. Cliquez sur le bouton congurer les paramètres sans l du mode pont. La fenêtre Paramètres sans l s'ouvre.

2. Spéciez les paramètres de l'autre routeur auquel ce routeur se connectera : a. Sélectionnez un réseau sans I dans le menu :

- Réseaux sans I (2,4 GHz b/g/n/ax)

- Réseaux sans I (5 GHz a/n/ac/AX)

Pour le mode 802.11ac ou 802.11ax, sélectionnez 5 GHz.

b. Dans le chier Nom (SSID), entrez le nom du réseau sans l (SSID).

c. Dans la section Options de sécurité, sélectionnez un bouton radio.

d. Si le champ Mot de passe (clé réseau) s'afche, saisissez le mot de pass (clé réseau) que vous utilisez pour vous connecter sans l à l'autre routeur

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres de l'autre routeur sont enregistrés et la page mode routeur/p-d'accès/pont s'afche.

1. Cliquez sur le bouton appliquer de la page mode routeur / point d'accès / pont.

Les paramètres sont enregistrés.

Gérer l'agrégation de ports Ethernet vers périphérique LAN

L'agrégation Ethernet vous permet d'agréger deux ports Ethernet sur votre routeu pour améliorer la vitesse de transfert de fichiers agrégés. L'agrégation de ports I est également appelée agrégation de liens, port teaming ou port trunking.

Remarque: Pour plus d'informations sur l'agrégation de ports Internet (WAN), reportez-vous à Protez d'Internet Multi-Gig avec l'agrégation de ports Internet à I page 31 la section.

Pour congurer l'agrégation de ports Ethernet sur un périphérique LAN conguré pour le protocole LACP (Link Aggregation Control Protocol) 802.3ad, congurez d'abord l'agrégation de ports Ethernet pour les ports Ethernet 1 et 2 de votre routeur, connectez ces ports aux deux ports agrégés du périphérique LAN. Si vous ne c'est pas l'agrégation de ports dans cet ordre, une boucle réseau se produit et votre est peut-être arrêté.

Avertissement: Ne connectez pas un commutateur non géré aux ports Ethernet 2 de votre routeur si ces ports sont agrégés. Dans le cas contraire, une bouc se produit et votre réseau est peut-être arrêté.

Illustration 8 : Agrégation de ports Ethernet vers un périphérique LAN

Congurez l'agrégation de ports Ethernet sur un périphérique LAN

Si vous connectez un périphérique LAN tel qu'un commutateur ou un NAS, assu que votre périphérique LAN prend en charge 802.3ad LACP.

Pour congurer l'agrégation de ports Ethernet vers un périphérique LAN :

1. Congurez l'agrégation de ports Ethernet sur votre périphérique LAN avant de connecter à votre routeur.

Remarque : Si votre périphérique LAN prend uniquement en charge un grou d'agrégation de liens statiques (LAG), vous devez activer le mode statique sur routeur avant de connecter votre périphérique aux ports Ethernet 1 et 2 du Pour plus d'informations sur l'activation du mode statique sur votre routeur, reportez-vous à l'étape suivante.

Pour plus d'informations sur la conguration de l'agrégation de ports Ethernet votre routeur ou votre ordinateur, reportez-vous à la documentation fournie avec votre routeur ou votre ordinateur.

1. Connectez-vous à votre routeur et activez l'agrégation de ports Ethernet :

a. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique r connecté au réseau du routeur.
b. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

c. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez lors de votre première connexion. Le nom d'utilisateur et le mot de passe sensibles à la casse.

L'écran d'accueil de base s'afche.

d. Sélectionnez ADVANCED > Advanced Setup > Ethernet Port Aggregation

(Options Avancées > Conguration avancée > Agrégation de ports Ethernet). La page Agrégation de ports Ethernet s'afche.

e. Sélectionnez un mode d'agrégation de ports Ethernet (notez que l'agrégation de ports Ethernet est désactivée par défaut) :

• Activer (LACP-IEEE 802.3ad). Après avoir connecté les câbles Ethernet (v l'étape suivante), le routeur communique avec le périphérique LAN connne aux ports Ethernet 1 et 2 de votre routeur et vérie si l'agrégation de Ethernet est prise en charge sur le périphérique LAN. Si l'agrégation de Ethernet est prise en charge, le routeur tronque automatiquement les pc Ethernet 1 et 2. Si ce n'est pas le cas, les ports Ethernet 1 et 2 fœ comme des ports Ethernet indépendants. Nous vous recommandons de sélectionner ce mode à moins que votre périphérique LAN ne puisse p en charge un LAG statique uniquement.
• Activer LAG statique. Si votre périphérique ne prend en charge qu'un statique, sélectionnez ce mode. Dans le cas contraire, nous vous recommandons de sélectionner le bouton radio Activer (LACP-IEEE 802.3ad)

f. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Connectez votre périphérique LAN aux ports Ethernet 1 et 2 du routeur.

Afchez ou modiez le mode d'agrégation de ports Ethernet du routeur

Pour afcher ou modier le mode d'agrégation de ports Ethernet de votre rou :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Ethernet Port Aggregation (Options

Avancées > Conguration avancée > Agrégation de ports Ethernet).

La page Agrégation de ports Ethernet s'afche. Le champ État de l'agrégation ports Ethernet indique si l'agrégation de ports est active :

• Inactif. Aucun périphérique LAN d'agrégation de liens n'est connecté aux p Ethernet 1 et 2 de votre routeur.

• Actif. Un périphérique LAN d'agrégation de liens est connecté aux ports Et 1 et 2 de votre routeur.

• Pour modifier le mode d'agrégation de ports Ethernet, sélectionnez l'un des boutons radio suivants :

• Désactiver. Ce mode est sélectionné par défaut. Ce mode désactive l'agrég de ports Ethernet sur votre routeur. Les ports Ethernet 1 et 2 peuvent être comme ports Ethernet indépendants.

• Activer (LACP-IEEE 803.3ad). Après avoir connecté les câbles Ethernet, le routeur communique avec le périphérique LAN connecté aux ports Ethernet 1 et 2 votre routeur et vérie si l'agrégation de ports Ethernet est prise en charge le périphérique LAN. Si l'agrégation de ports Ethernet est prise en charge,

routeur tronque automatiquement les ports Ethernet 1 et 2. Si ce n'est pas les ports Ethernet 1 et 2 fonctionnent comme des ports Ethernet indépend. Nous vous recommandons de sélectionner ce mode à moins que votre périphérique LAN ne puisse prendre en charge un groupe d'agrégation de (LAG) statique uniquement.

- LAG statique. Si votre périphérique ne prend en charge qu'un LAG statique sélectionnez ce mode. Dans le cas contraire, nous vous recommandons de sélectionner le bouton radio Activer (LACP-IEEE 802.3ad).

Remarque : Si votre périphérique LAN prend uniquement en charge un LA statique, vous devez activer le mode statique sur votre routeur avant de cc votre périphérique aux ports Ethernet 1 et 2 du routeur.

1. Si vous avez apporté des modifications, cliquez sur le bouton appliquer. Les paramètres sont enregistrés.

6

Optimiser les performances

Vous pouvez congurer le routeur pour optimiser les performances des applications telles que les jeux sur Internet, la diffusion vidéo haute dénition et la commun VoIP. Par défaut, le routeur utilise la qualité de service Wi-Fi Multimedia (WMM

Ce chapitre comprend les sections suivantes :

• Utilisez Dynamic QoS pour optimiser la gestion du trac Internet
- Améliorez les connexions réseau avec Universal Plug and Play
• Qualité de service Wi-Fi Multimedia
• Activer ou désactiver AX WiFi
• Activez ou désactivez Smart Connect

Utilisez Dynamic QoS pour optimiser la gestion du trac Internet

La fonctionnalité Dynamic QoS de votre routeur permet d'améliorer ses capacités gestion du trac Internet grâce à une optimisation de l'identification des appareils des applications, de la répartition de la bande passante et des techniques de p du trac. La qualité de service dynamique résout les problèmes de congestion d lorsque la bande passante Internet est limitée et que différentes demandes sont concurrence pour la bande passante.

Activer Dynamic QoS

Puisque tout le monde n'utilise pas Dynamic QoS, la fonctionnalité est désactivée défaut.

Pour activer Dynamic QoS :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez QoS.

La page QoS s'afche.

1. Cochez la case Activer QoS.
2. Précisez votre bande passante Internet :

- Laissez Speedtest détecter ma bande passante Internet. Nous vous recommandons d'utiliser Speedtest pour détecter votre bande passante Interne

Pour utiliser Speedtest, procédez comme suit :

a. Pour obtenir des résultats plus précis, vérifiez qu'aucun autre appareil n'ac à Internet pendant l'évaluation de Speedtest.

b. Sélectionnez le bouton radio laisser Speedtest détecter ma bande passant Internet.

c. Cliquez sur le bouton passer un test de vitesse. Speedtest détermine votre bande passante Internet.

- Je veux démir ma bande passante Internet. Si vous connaissez la vitesse téléchargement et de téléchargement, sélectionnez ce bouton radio et entrez vos vitesses de téléchargement et de téléchargement dans les champs.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Activer ou désactiver la mise à jour automatique de de données QoS

Le routeur utilise une base de données QoS des applications et services les p populaires pour mettre en œuvre la fonction Dynamic QoS. Par défaut, le route automatiquement à jour cette base de données. Vous pouvez désactiver cette fo et mettre à jour manuellement la base de données.

Pour activer ou désactiver la mise à jour automatique de la base de donne Dynamic QoS :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez QoS.

La page QoS s'afche. Si vous avez déjà activé Dynamic QoS, la case Active est cochée.

1. Cochez ou décochez la case mettre à jour automatiquement la base de dor d'optimisation des performances.
2. Cliquez sur le bouton Apply (Appliquer).
   Les paramètres sont enregistrés.

Mettre à jour manuellement la base de données QoS dynamique

Le routeur utilise une base de données QoS des applications et services les p populaires pour mettre en œuvre la fonction Dynamic QoS. Par défaut, le route automatiquement à jour cette base de données lorsque vous activez Dynamic Qo mais si vous avez désactivé la fonction de mise à jour automatique, vous pouvez à jour manuellement la base de données.

Pour mettre à jour manuellement la base de données Dynamic QoS :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez se de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez QoS.

La page QoS s'afche. Si vous avez déjà activé Dynamic QoS, la case Active est cochée.

1. Cliquez sur le bouton mettre à jour maintenant.

Le routeur recherche la dernière version de la base de données et la téléchargée

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Améliorez les connexions réseau avec Universal Plug and Play

Universal Plug and Play (UPnP) permet à des périphériques tels que des appare Internet et des ordinateurs d'accéder au réseau et de se connecter à d'autres périphériques, si nécessaire. Les périphériques UPnP peuvent découvrir automatiquement les services issus d'autres périphériques UPnP enregistrés sur le réseau.

si vous utilisez des applications du type jeux multijoueurs, connexions P2P, communications en temps réel (par exemple, messagerie instantanée) ou assistance distance (fonction de Windows XP), activez UPnP.

Pour activer le plug-and-play universel :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.
4. Sélectionnez ADVANCED > Advanced Setup > UPnP (Avancé > Conguration avancée > UPnP).
   La page UPnP s'afche.
5. Cochez la case Activer UPnP.
   Par défaut, cette case est cochée. UPnP pour la conguration automatique de l'appareil peut être activé ou désactivé. Si la case Activer UPnP est décochée, le routeur n'autorise aucun périphérique à contrôler automatiquement les ressources du routeur, telles que le transfert de port.

6. Saisissez la période de publicité en minutes.
   La période d'annonce spécie la fréquence à laquelle le routeur diffuse ses informations UPnP. Cette valeur peut être comprise entre 1 et 1 440 minutes. La période par défaut est de 30 minutes. Avec des durées courtes, les points de contrôle reçoivent un statut actualisé des périphériques, au prix d'un trac réseau supplémentaire. Avec des durées longues, le statut des périphériques peut ne pas être très récent, mais le trac réseau peut être sensiblement réduit.

7. Saisissez le temps de la publicité pour vivre dans les sauts.

Le temps de vie de l'annonce est mesuré en sauts (étapes) pour chaque pa UPnP envoyé. Les sauts sont les étapes qu'un paquet effectue entre les routes nombre de sauts peut être compris entre 1 et 255. La valeur par défaut de vie d'annonce est de 4 sauts, ce qui devrait convenir à la plupart des domestiques. Si vous remarquez que certains périphériques ne sont pas mis à ou atteints correctement, il peut être nécessaire d'augmenter cette valeur.

1. Cliquez sur le bouton Apply (Appliquer).

Le tableau UPnP portmap afche l'adresse IP de chaque périphérique UPnP qu'accède au routeur et les ports (internes et externes) ouverts par ce périphéri table UPnP Portmap afche également le type de port qui est ouvert et indi le port concerné est toujours actif pour chaque adresse IP.

1. Pour actualiser les informations du tableau de portmap UPnP, cliquez sur le Actualiser.

Qualité de service Wi-Fi Multimedia

La fonction Qualité de service Wi-Fi Multimedia (WMM QoS) donne la priorité a voix et vidéo WiFi au moyen de la liaison WiFi. La QoS WMM est automatique activée pour le routeur.

WMM QoS donne la priorité aux paquets de données WiFi provenant de différentes applications en fonction de quatre catégories d'accès : voix, vidéo, meilleur effort au 100% arrière-plan. Pour qu'une application puisse bénéficier des avantages de WMM QoS WMM doit être activé pour elle et le client exécutant cette application. Les appropriétaires ne prenant pas le WMM en charge et les applications ne nécessita la fonction Qualité de service sont assimilées à la catégorie Meilleur effort, dont la priorité est inférieure à celle des catégories Voix et Vidéo.

Remarque : Nous vous recommandons de ne pas désactiver les paramètres WM vous désactivez les paramètres WMM pour 2.4 GHz, 5 GHz-1 ou 5 GHz-2, le liaison maximal que votre routeur peut atteindre est de 54 Mbit/s.

Pour désactiver les paramètres WMM :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > QoS Setup (Avancé > Conguration > Conguration de la qualité de service).

La page QoS s'afche.

1. Cliquez sur l'onglet WMM.
2. Décochez la case Activer les paramètres WMM (Wi-Fi Multimedia) (2.4 GHz b/g
3. Décochez la case Activer les paramètres WMM (Wi-Fi Multimedia) (5 GHz-1 a/n/ac/AX).
4. Décochez la case Activer les paramètres WMM (Wi-Fi Multimedia) (5 GHz-2 a/n/ac/AX).
5. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Activer ou désactiver AX WiFi

AX WiFi améliore la capacité de votre réseau, les vitesses de téléchargement et téléchargement sur Internet et la portée Wi-Fi en permettant la gestion simultané trac Wi-Fi provenant de différents appareils. Pour ce faire, AX WiFi utilise OfDM (Orthogonal Frequency-Division multiple Access), MIMO multi-utilisateur 4x4 et planication intelligente.

AX WiFi est activé par défaut.

Pour activer ou désactiver AX WiFi :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Setup (Conguration sans l) s'afche.

1. Cochez ou décochez la case Activer AX.

Si vous cochez cette case, AX WiFi est activé et si vous décochez cette ca est désactivé.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Activez ou désactivez Smart Connect

Smart Connect sélectionne la bande WiFi la plus rapide pour votre appareil. Po Smart Connect fonctionne, les bandes 2,4 GHz et 5 GHz doivent utiliser le même de réseau WiFi (SSID) et la même clé réseau (mot de passe). Cela implique c vous vous connectez au routeur par Wi, vous voyez un seul SSID se connecter bandes.

Remarque : Si vous activez Smart Connect et que le SSID et les mots de pa bandes 2.4 GHz et 5 GHz ne correspondent pas, les paramètres WiFi de la b GHz remplacent les paramètres WiFi de la bande 5 GHz.

Pour activer ou désactiver Smart Connect :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Setup (Conguration sans l) s'afche.

1. Activez ou désactivez la case à cocher Activer Smart Connect.

La sélection de cette case active Smart Connect et la désactivation de cette désactive Smart Connect.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

7

Gérez votre routeur

Ce chapitre décrit les paramètres du routeur pour l'administration et la maintena de votre routeur et de votre réseau domestique.

Ce chapitre contient les sections suivantes :

• Mettez à jour le micrologiciel du routeur
• Modication du mot de passe administrateur
  • Activerla récupération du mot de passe d'administrateur
  • Récupérez le mot de passe admin
• Afchedes informations sur le routeur, Internet et Wi-Fi paramètres
  • Afficher lesstatistiques du port Internet
  • Vériez l'état de la connexion Internet
• Afcheret gérer les journaux d'activité du routeur
• Afchetes périphériques actuellement sur le réseau
  • Surveiller lèrac Internet
  • Gérezle chier de conguration du routeur
  • Gérer l'accès à distance
• Connectez-vous à votre routeur avec Anywhere Access
  • Désactive ze clignotement des voyants ou éteignez-les
  • Dénissezotre fuseau horaire
  • Dénissez le serveur NTP
• Spéciez lesparamètres du serveur multimédia ReadyDLNA
• Rétablissez les paramètres par défaut du routeur

Mettez à jour le micrologiciel du routeur

Vous pouvez vous connecter au routeur et vérier si un nouveau micrologiciel es disponible ou charger manuellement une version spécifique du micrologiciel sur vo routeur.

Vériez la présence d'un nouveau micrologiciel et mette à jour le routeur

Le micrologiciel du routeur (logiciel de routage) est stocké dans la mémoire ash message peut s'afcher en haut des pages du routeur lorsque le nouveau microl est disponible. Vous pouvez répondre à ce message pour mettre à jour le mic ou vous pouvez vérier si un nouveau micrologiciel est disponible et mettre à j produit.

Remarque : Nous vous recommandons de connecter un ordinateur au routeur à d'une connexion Ethernet pour mettre à jour le micrologiciel.

Pour rechercher un nouveau rmware et mettre à jour votre routeur :

1. Lancez un navigateur Web à partir d'un ordinateur connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCE > Administration > Mise à jour du firmware.

La page Mise à jour du micrologiciel s'afche.

1. Cliquez sur le bouton Check (Vérier).

Le routeur trouve les nouvelles informations de micrologiciel, le cas échéant, et afche un message vous demandant si vous souhaitez les télécharger et les installer.

1. Cliquez sur le bouton Yes (Oui).

Le routeur localise et télécharge le micrologiciel (rmware), puis démarre la mise à jour.

Avertissement: Pour éviter tout risque de corruption du micrologiciel (rmware), n'interrompez pas la mise à jour. Par exemple, ne fermez pas le navigateur, pas sur un lien et ne chargez pas de nouvelle page. N'éteignez pas le rou

Une fois le chargement terminé, votre routeur redémarre. Le processus de mi jour prend généralement environ une minute. Lisez les notes de mise à jour nouveau micrologiciel pour savoir si vous devez recongurer le routeur après l mise à jour.

Téléchargez manuellement le micrologiciel sur le routeu

Si vous souhaitez télécharger une version de micrologiciel spécifique ou si votre ne parvient pas à mettre à jour automatiquement son micrologiciel, suivez ces instructions.

Remarque : Nous vous recommandons de connecter un ordinateur au routeur à d'une connexion Ethernet pour télécharger le micrologiciel.

Pour télécharger manuellement un chier de micrologiciel sur votre routeur :

1. Téléchargez le firmware de votre routeur sur le Centre de téléchargement NETGEAR, enregistrez-le sur votre bureau et décompressez le chier si nécessaire.

Remarque : Le chier de micrologiciel correct utilise une .img.chk extension ou.

1. Lancez un navigateur Web à partir d'un ordinateur connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCE > Administration > Mise à jour du firmware.

La page Mise à jour du micrologiciel s'afche.

1. Cliquez sur le bouton Browse (Parcourir).
2. Recherchez et sélectionnez le chier de micrologiciel sur votre ordinateur.
3. Cliquez sur le bouton Upload (Charger).

Le routeur commence le téléchargement.

Remarque : Pour éviter tout risque de corruption du micrologiciel (rmware), n'interrompez pas la mise à jour. Par exemple, ne fermez pas le navigateur, pas sur un lien et ne chargez pas de nouvelle page. N'éteignez pas le rou Patientez jusqu'à ce que le routeur ait ni de redémarrer. Si votre routeur ne redémarre pas, consultez la page État du routeur pour confirmer si la nouvelle du micrologiciel a été téléchargée.

Modification du mot de passe administrate

Le mot de passe admin est celui que vous avez spécié la première fois que connectez. Vous pouvez modier ce mot de passe.

Remarque : Le mot de passe idéal ne contient aucun mot de dictionnaire pro de n'importe quelle langue et contient des lettres majuscules et minuscules, des et des symboles. Il peut comporter jusqu'à 30 caractères.

Pour modier le mot de passe du nom d'utilisateur admin :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Set Password (Avancé > Administration > Nouveau mot de passe).

La page Set Password (Nouveau mot de passe) s'afche.

1. Saisissez l'ancien mot de passe dans le champ ancien mot de passe.
2. Saisissez le nouveau mot de passe dans les champs Dénir le mot de pass Répéter le nouveau mot de passe.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Activer la récupération du mot de passe d'administrateur

Le mot de passe admin du routeur est utilisé pour vous connecter à l'interface votre routeur. Nous vous recommandons d'activer la récupération du mot de pas pour pouvoir récupérer le mot de passe en cas d'oubli. Ce processus de réçu est pris en charge par les navigateurs Internet Explorer, Firefox et Chrome, mais par le navigateur Safari.

Pour activer la récupération du mot de passe :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Set Password (Avancé > Administration > Nouveau mot de passe).

La page Set Password (Nouveau mot de passe) s'afche.

1. Cochez la case Enable Password Recovery (Activer la récupération du mot le passe).
2. Sélectionnez deux questions de sécurité et répondez-y.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Récupérez le mot de passe admin

Si vous avez conguré la fonction de récupération de mot de passe, vous pouv récupérer le mot de passe administrateur de votre routeur.

Pour récupérer le mot de passe administrateur de votre routeur :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Cliquez sur le bouton Cancel (Annuler).

Si la récupération du mot de passe est activée, vous êtes invité à saisir le série du routeur.

Le numéro de série gure sur l'étiquette du routeur.

1. Saisissez le numéro de série du routeur.
2. Cliquez sur le bouton Continue (Continuer).

Une fenêtre s'afche avec vos questions de sécurité.

1. Saisissez les réponses enregistrées pour vos questions de sécurité.
2. Cliquez sur le bouton Continue (Continuer).

Une fenêtre s'ouvre et afche le mot de passe récupéré.

1. Cliquez sur le bouton Login again (Se connecter à nouveau).
   Une fenêtre de connexion s'ouvre.
2. Connectez-vous au routeur avec le mot de passe récupéré.

Afcher des informations sur le routeur, Internet et Wi-Fi paramètres

Vous pouvez afcher les informations sur le routeur, l'état du port Internet et le paramètres WiFi.

Pour afcher des informations sur le routeur et les paramètres Internet, mode et WiFi :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).

La page D'accueil AVANCÉE s'afche.

Les informations de cette page utilisent le code couleur suivant :

- Une icône verte indique que la connexion Internet fonctionne correctement qu'il n'y a aucun problème. Pour un réseau WiFi, le réseau est activé et

- Une icône rouge indique qu'il existe des problèmes de conguration pour l'connexion Internet ou que la connexion est interrompue. Pour un réseau V le réseau est désactivé ou hors service.

- Une icône orange indique que le port Internet est conguré mais ne peut obtenir de connexion Internet (par exemple, parce que le câble est déconqu'un réseau WiFi est activé mais non protégé ou qu'une autre situation nécessitant votre attention s'est produite.

Afficher les statistiques du port Internet

Pour afcher les statistiques du port Internet :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).

La page D'accueil AVANCÉE s'afche.

1. Dans le volet Port Internet, cliquez sur le bouton Afcher les statistiques.

La fenêtre Afcher les statistiques s'ouvre et afche les informations suivantes :

• Temps de fonctionnement du système. Temps écoulé depuis le dernier redémarrage du routeur.

• Port. Statistiques relatives au port WAN (Internet), aux ports LAN (Ethernet) aux WLAN. Pour chaque port, la fenêtre afche les informations suivantes :

• Statut. État de liaison du port.

• TxPkts. Nombre de paquets transmis sur ce port depuis le dernier démarrage du routeur.
• RxPkts. Nombre de paquets reçus sur ce port depuis le dernier démar du routeur.
• Collisions. Nombre de collisions sur ce port depuis le dernier démarrage routeur.
• TX B/s. Bande passante actuelle de transmission (sortante) utilisée sur les ports WAN et LAN.
• Rx B/s. Bande passante de réception (entrante) utilisée sur les ports WA LAN.
• Temps de mise en service. Temps écoulé depuis que ce port a acqui liaison.

• Intervalle d'interrogation. Intervalle de mise à jour des statistiques sur c page.

• Pour modier la fréquence d'interrogation, entrez une durée en secondes dans champ intervalle d'interrogation et cliquez sur le bouton dénir l'intervalle.

Pour arrêter complètement l'interrogation, cliquez sur le bouton Arrêter.

Vériez l'état de la connexion Internet

Pour vérier l'état de la connexion Internet :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).

La page D'accueil AVANCÉE s'afche.

1. Dans le volet Internet Port (Port Internet), cliquez sur le bouton Connection (Etat de la connexion).

La fenêtre État de la connexion s'ouvre. Les informations afchées dépendent « type de connexion Internet.

Par exemple, si votre connexion Internet ne nécessite pas de connexion et qu'routeur reçoit automatiquement une adresse IP, la fenêtre afche les informations suivantes :

• IP Address (Adresse IP). Adresse IP attribuée au routeur.

- Subnet Mask (Masque de sous-réseau). Masque de sous-réseau attribué au routeur.

- Default Gateway (Passerelle par défaut). Adresse IP de la passerelle par c avec laquelle le routeur communique.

- DHCP Server (Serveur DHCP). Adresse IP du serveur Dynamic Host Configura Protocol qui fournit la conguration TCP/IP pour tous les ordinateurs connect au routeur.

- Serveur DNS. Adresse IP du serveur Domain Name Service qui fournit la traduction des noms de réseau en adresses IP.

- Bail obtenu. Date et heure d'obtention du bail.

- Le bail expire. Date et heure d'expiration du bail.

1. Pour libérer (arrêter) la connexion Internet, cliquez sur le bouton libérer.

2. Pour renouveler (redémarrer) la connexion Internet, cliquez sur le bouton renouveler.

3. Pour quitter l'écran, cliquez sur le bouton Fermer la fenêtre.

Afcher et gérer les journaux d'activité du routeur

Les journaux sont un enregistrement détaillé des sites Web auxquels vous avez ou tenté d'accéder, ainsi que de nombreuses autres actions du routeur. Il peut jusqu'à 256 entrées.

Pour afcher et gérer les journaux :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Logs (Avancé > Administration > Journaux).

La page journaux s'afche et afche des informations telles que :

• Action. L'action qui est survenue, telle que le blocage ou l'autorisation d'accès à Internet.
• Source IP (Adresse IP source). Adresse IP du périphérique d'initialisation de l'entrée de journal.
• Target address (Adresse cible). Nom ou adresse IP du site Web ou du groupe de diffusion visité ou ayant fait l'objet d'une tentative d'accès.
• Date and time (Date et heure). Date et heure auxquelles l'entrée de journal a été enregistrée.

D'autres informations peuvent s'afcher.

1. Pour personnaliser les journaux, faites déler vers le bas et décochez ou coc cases dans la section inclure dans le journal.
2. Pour actualiser l'écran de connexion, cliquez sur le bouton Refresh (Actualiser
3. Pour effacer les entrées du journal, cliquez sur le bouton Clear Log (Effacer le journal).
4. Pour envoyer le journal par e-mail immédiatement, cliquez sur le bouton Sen (Envoyer le journal).

Vous devez congurer des notifications par e-mail pour recevoir les journaux. Le routeur envoie les journaux par e-mail à l'adresse que vous avez spéciée lors: conguration des notifications par e-mail. Pour plus d'informations, consultez la section Congurez les notifications par e-mail d'événements de sécurité à la page 57.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Afcher les périphériques actuellement sur le réseau

Vous pouvez afcher tous les ordinateurs et périphériques actuellement connectés à votre réseau.

Pour afcher les périphériques du réseau :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Attached Devices (Périphériques connectés).

Les informations suivantes s'afchent :

• Type de connexion. Filaire ou bande WiFi pour la connexion.
• Device Name (Nom du périphérique). Si le nom du périphérique est conn s'afche ici.
• IP Address (Adresse IP). Adresse IP attribuée par le routeur à ce périphé lorsqu'il a rejoint le réseau. Cette adresse peut changer si un périphérique déconnecté et rejoint le réseau.

• MAC Address (Adresse MAC). L'adresse MAC unique de chaque appareil n change pas. L'adresse MAC est généralement indiquée sur l'étiquette du périphérique.

• Pour mettre à jour cette page, cliquez sur le bouton Actualiser.

Surveiller le trac Internet

Le compteur de trac vous permet de surveiller le volume de données transférée le port Internet du routeur. Vous pouvez dénir des limites de volume du trac.

Pour surveiller le trac Internet :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Trafc Meter (AVANCE > Conguration avancée > Compteur de trac).

La page indicateur de trac s'afche.

1. Cochez la case Enable Trafc Meter (Activer le compteur de trac).
2. Pour contrôler le volume du trac Internet, utilisez la fonction de contrôle du du trac ou la fonction de contrôle du temps de connexion :

- Sélectionnez la commande de volume de trac par le bouton radio, puis sélectionnez l'une des options suivantes :

- No Limit (Illimité). Aucune restriction n'est appliquée lorsque la limite de est atteinte.

- Download only (Téléchargement uniquement). La restriction s'applique aux données entrantes uniquement.

- Both Directions (Dans les deux sens). La restriction s'applique aux donné entrantes et sortantes.

- Sélectionnez le bouton radio contrôle du temps de connexion et entrez les autorisées dans le champ limite mensuelle.

1. Si votre FAI vous facture le volume de données supplémentaires lorsque vou effectuez une nouvelle connexion, saisissez le volume de données supplémentaires

en Mo dans le champ Rassembler les volumes de données pour chaque co par.

1. Dans la section Compteur de trafic, définissez le compteur de trafic pour qu'il à une date et un horaire spéciques.

Pour démarrer immédiatement le compteur de trac, cliquez sur le bouton redémarrer le compteur maintenant.

1. Dans la section Compteur de trac, spéciez si le routeur doit émettre un mo d'avertissement avant que la limite mensuelle de Mo ou d'heures soit atteinte Par défaut, la valeur est 0 et aucun message d'avertissement ne s'affiche. Vous choisir parmi les options suivantes celle qui s'appliquera lorsque la limite sera atteinte :

• Le voyant Internet clignote.
- La connexion Internet est déconnectée et désactivée.

1. Cliquez sur le bouton Apply (Appliquer).

La section Statistiques du trafic Internet vous permet de surveiller le trafic de

1. Pour mettre à jour la section Statistiques du trac, cliquez sur le bouton Refresh (Actualiser).

2. Pour afcher plus d'informations concernant le trac de données de votre rout et pour modifier l'intervalle d'interrogation, cliquez sur le bouton Traffic Status (Etat du trac).

Gérez le chier de conguration du routeu

Les paramètres de conguration du routeur sont stockés dans le routeur dans ur de conguration. Vous pouvez sauvegarder (enregistrer) ce chier sur votre ordinate le restaurer ou en rétablir les paramètres d'origine.

Sauvegardez les paramètres

Pour sauvegarder les paramètres de conguration du routeur :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé >

Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Backup (Sauvegarder).
2. Suivez les instructions de votre navigateur pour enregistrer le chier.

Une copie des paramètres actuels est enregistrée à l'emplacement que vous a spécié.

Effacer les paramètres

Avertissement: Ce processus efface tous les paramètres que vous avez congurés dans le routeur.

Pour effacer les paramètres :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé >

Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Erase (Effacer).

La configuration est réinitialisée aux paramètres par défaut. Une fois la réinitialisation terminée, le routeur redémarre. Ce processus prend environ deux minutes.

Avertissement: Pour éviter tout risque de corruption du micrologiciel, n'interromp pas la réinitialisation. Par exemple, ne fermez pas le navigateur, ne cliquez p un lien et ne chargez pas de nouvelle page. N'éteignez pas le routeur. Pati jusqu'à ce que le routeur ait ni de redémarrer.

Restaurez les paramètres

Pour restaurer les paramètres de conguration que vous avez sauvegardés :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé >

Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Parcourir pour rechercher et sélectionner le .cfg chier.

2. Cliquez sur le bouton Restore (Restaurer).

Le chier est téléchargé sur le routeur et le routeur redémarre.

Avertissement: N'interrompez pas le processus de restauration.

Gérer l'accès à distance

Vous pouvez accéder à votre routeur via Internet pour afcher ou modier ses paramètres. Vous devez connaître l'adresse IP WAN du routeur pour utiliser cette fonction.

Remarque : Veillez à modier le mot de passe du nom d'utilisateur admin en de passe sécurisé. Le mot de passe idéal ne contient aucun mot de dictionnai provenant de n'importe quelle langue et contient des lettres majuscules et minus des chiffres et des symboles. Il peut comporter jusqu'à 30 caractères. Consultez section Modication du mot de passe administrateur à la page 110.

Congurez la gestion à distance

Pour congurer la gestion à distance :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > gestion à distance.

La page gestion à distance s'afche.

1. Sélectionnez la case à cocher Activer la gestion à distance.
2. Dans la section Autoriser l'accès à distance par, spéciez les adresses IP exte autoriser à accéder à la gestion à distance du routeur.

Remarque : Pour une sécurité accrue, limitez l'accès au moins d'adresses IP e

Sélectionnez l'un des éléments suivants :

• Uniquement cet ordinateur. Autoriser l'accès à partir d'une adresse IP unic sur Internet. Entrez l'adresse IP à laquelle l'accès est autorisé.
• Plage d'adresses IP. Autoriser l'accès à partir d'une plage d'adresses IP sur Internet. Entrez une adresse IP de début et une adresse IP de n pour d plage autorisée.

• Tout le monde. Autoriser l'accès à partir de n'importe quelle adresse IP Internet.

• Spéciez le numéro de port pour accéder à l'interface Web du routeur. L'accès normal au navigateur Web utilise le port de service HTTP standard 8 plus de sécurité, entrez un numéro de port personnalisé pour l'interface Web routeur distant. Choisissez un nombre compris entre 1024 et 65535, mais n'ut

pas le numéro d'un port de service commun. La valeur par défaut est 8443 une alternative courante pour HTTP.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez l'accès à distance

Pour utiliser l'accès à distance :

1. Lancez un navigateur Web sur un ordinateur qui n'est pas hébergé sur votre domestique.
2. Saisissez l'adresse IP WAN de votre routeur dans le champ d'adresse ou d'emplacement de votre navigateur, suivi des deux points (:) et du numéro (personnalisé.

Par exemple, si votre adresse externe est 134.177.0.123 et que vous utilisez le de port 8443, entrez http://134.177.0.123:8443 dans votre navigateur.

Connectez-vous à votre routeur avec Anywhere Access

La fonction accès en tout lieu de l'application Nighthawk vous permet de vous à votre routeur lorsque vous n'êtes pas chez vous et de modier ses paramètre de pouvoir utiliser la fonction accès en tout lieu de l'application Nighthawk, vous mettre à jour le micrologiciel de votre routeur et télécharger la dernière applica Nighthawk pour votre appareil mobile.

Pour plus d'informations sur la mise à jour du micrologiciel de votre routeur, reportez-vous à Vériez la présence d'un nouveau micrologiciel et mettez à jour routeur à la page 108la section.

Pour télécharger la dernière application Nighthawk pour votre appareil mobile, rendez-vous sur le site https://www.netgear.com/home/apps-services/nighthawk-app/.

Désactivez le clignotement des voyants ou éteignez-les

Les voyants du panneau supérieur du routeur indiquent les activités et le compos. Vous pouvez désactiver le clignotement du voyant pour les communications réseau éteindre tous les voyants à l'exception du voyant d'alimentation.

Pour désactiver le clignotement des voyants ou les éteindre :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > LED Control Settings.

La page Paramètres de contrôle des voyants s'afche.

1. Pour désactiver le clignotement, sélectionnez le bouton radio Désactiver le clignotement sur Internet, le voyant LAN, le voyant sans I et le voyant USB le trac de données est détecté.
2. Pour éteindre tous les voyants à l'exception du voyant d'alimentation, sélection le bouton radio éteindre tous les voyants à l'exception du voyant d'alimentation
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Dénissez votre fuseau horaire

Pour démir votre fuseau horaire :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Administration > Paramètres NTP.

La page Paramètres NTP s'afche.

1. Sélectionnez votre fuseau horaire dans le menu.

2. Si vous vivez dans une région qui observe l'heure d'été, cochez la case aju automatiquement l'heure d'été.

3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Dénissez le serveur NTP

Par défaut, le routeur utilise le serveur NTP NETGEAR pour synchroniser l'heure réseau. Vous pouvez remplacer le serveur NTP par votre serveur NTP préféré.

Pour dénir le serveur NTP :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Administration > Paramètres NTP.

La page Paramètres NTP s'afche.

1. Sélectionnez un bouton radio de serveur NTP :

• Utilisez le serveur NTP NETGEAR par défaut
• Dénir votre serveur NTP préféré

1. Si vous avez sélectionné le bouton d'option définir votre serveur NTP préféré, le nom de domaine ou l'adresse IP du serveur NTP dans le champ serveur principal.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Spéciez les paramètres du serveur multimédia ReadyDLNA

Par défaut, le routeur fait ofce de serveur multimédia ReadyDLNA, qui vous per de visionner des lms et des photos sur des lecteurs multimédias compatibles DLNA/UPnP AV, tels que Xbox360 et PlayStation.

Pour spécier les paramètres de serveur multimédia :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > ReadySHARE > stockage ReadySHARE > serveur multimédia.

La page Media Server (Settings) (Serveur multimédia (Paramètres)) s'afche.

1. Spéciez les paramètres :

2. Enable DLNA Media Server (Activer le serveur multimédia DLNA). Activez (case à cocher pour permettre au périphérique de fonctionner comme serve multimédia.

3. Nom du serveur multimédia. Cliquez sur le lien cliquez ici pour modier le nom du périphérique et modier le nom du serveur multimédia du routeur.

Remarque : Si vous modiez le nom du serveur de supports, vous pouvez également modier le chemin d'accès au dossier de stockage ReadySHARE e lui donnant le nouveau nom ou conserver le chemin d'accès en tant \readyshare que.

- Renumériser les chiers multimédia. Le routeur recherche automatiquement les fichiers multimédias chaque fois que de nouveaux fichiers sont ajoutés à périphérique de stockage USB ReadySHARE. Seul un dossier partagé avec t - aucun mot de passe en lecture seule peut être analysé pour rechercher des

chiers multimédias. Pour rechercher immédiatement de nouveaux chiers

multimédias, cliquez sur le bouton Numériser à nouveau les fichiers multimédie

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Rétablissez les paramètres par défaut du routeur

Dans certaines circonstances (par exemple, si vous avez perdu la trace des modi apportées aux paramètres du routeur ou si vous déplacez le routeur vers un a réseau), vous pouvez effacer la conguration et restaurer les paramètres par défaut routeur.

Pour rétablir les paramètres par défaut du routeur, vous pouvez utiliser le bouté Réinitialiser à l'arrière du routeur ou la fonction Effacer.

Après avoir réinitialisé les paramètres par défaut du routeur, le nom d'utilisateur admin, le mot de passe est password, l'adresse IP du réseau local est 192.168 (identique à www.routerlogin.net) et le serveur DHCP est activé.

Astuce: Si le routeur est en mode point d'accès ou pont et que vous ne co l'adresse IP qui lui est attribuée, essayez d'abord d'utiliser une application de se IP pour détecter l'adresse IP. (Les applications de lecteur IP sont disponibles en gratuitement.) Si vous pouvez détecter l'adresse IP, vous n'avez pas besoin de réi les paramètres par défaut du routeur.

Utilisez le bouton Réinitialiser

Avertissement: Ce processus efface tous les paramètres que vous avez congurés dans le routeur.

Pour rétablir les paramètres par défaut du routeur :

1. À l'arrière du routeur, localisez le bouton de réinitialisation.
2. À l'aide d'un trombone redressé, appuyez sur le bouton de réinitialisation et maintenez-le enfoncé pendant au moins cinq secondes.
3. Relâchez le bouton Réinitialisation.

Le voyant d'alimentation se met à clignoter. Une fois la réinitialisation terminé routeur redémarre. Ce processus prend environ deux minutes.

Avertissement: Pour éviter tout risque de corruption du micrologiciel, n'interromp pas la réinitialisation. Par exemple, si vous êtes connecté à l'interface Web du ne fermez pas le navigateur, ne cliquez pas sur un lien ou ne chargez pas page. N'éteignez pas le routeur. Patientez jusqu'à ce que le routeur ait ni c redémarrer.

Effacer les paramètres

Avertissement: Ce processus efface tous les paramètres que vous avez congurés dans le routeur.

Pour effacer les paramètres :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé >

Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Erase (Effacer).

La configuration est réinitialisée aux paramètres par défaut. Une fois la réinitialisation terminée, le routeur redémarre. Ce processus prend environ deux minutes.

Avertissement: Pour éviter tout risque de corruption du micrologiciel, n'interrompez pas la réinitialisation. Par exemple, ne fermez pas le navigateur, ne cliquez pas sur un lien et ne chargez pas de nouvelle page. N'éteignez pas le routeur. Patientez jusqu'à ce que le routeur ait ni de redémarrer.

8

Partagez les périphériques de stockage USB connectés au route

Ce chapitre décrit comment accéder aux périphériques de stockage connectés à routeur et comment les gérer. ReadySHARE vous permet d'accéder aux périphéric de stockage USB connectés au routeur et de les partager. (Si votre périphérique stockage utilise des pilotes spéciaux, il ne sera pas compatible.)

Remarque : Vous pouvez utiliser un port USB sur le routeur pour connecter un périphérique de stockage USB comme un lecteur ash ou un disque dur. Ne pas un ordinateur, un modem USB, un lecteur de CD ou de DVD à un port routeur.

Ce chapitre contient les sections suivantes :

• Conguration requise pour le périphérique USB
• Connectez un périphérique de stockage USB au routeur
• Accédez à un périphérique de stockage connecté au routeur à partir d'un Ordinateur Windows
• Mappez un périphérique USB à un lecteur réseau Windows
• Accédez à un périphérique de stockage connecté au routeur À partir d'un M
• Sauvegardez les ordinateurs Windows avec ReadySHARE Vault
• Sauvegardez les ordinateurs Mac avec Time machine
  • Activez l'accès FTP sur votre réseau
• Afcher les dossiers réseau sur un périphérique de stockage
• Ajoutez un dossier réseau sur un périphérique de stockage USB
• Modier un dossier réseau sur un périphérique de stockage USB
  • Retirez un périphérique de stockage USB en toute sécurité

Pour plus d'informations sur les fonctionnalités de ReadySHARE, visitez le site netgear.com/readyshare.

Conguration requise pour le périphérique USB

Le routeur fonctionne avec la plupart des disques durs et Flash externes compa USB. Pour obtenir la liste la plus récente des périphériques USB pris en charg- routeur, rendez-vous sur le site kb.netgear.com/app/answers/detail/a_id/18985/\~/readyshare-usb-drives-compatibility-list

-

Certains disques durs externes USB et lecteurs ash nécessitent le chargement de pilotes sur l'ordinateur avant que l'ordinateur puisse accéder au périphérique de stockage USB. Ces périphériques de stockage USB ne fonctionnent pas avec le Le routeur prend en charge les types de système de chiers suivants pour un complet en lecture/écriture :

• FAT16
• FAT32
• NTFS
• NTFS avec format de compression activé
• Ext2
• Ext3
• Ext4
  • HFS
• HFS+

Connectez un périphérique de stockage U: au routeur

ReadySHARE vous permet d'accéder aux périphériques de stockage USB connectés un port USB du routeur et de les partager. (Si votre périphérique de stockage des pilotes spéciaux, il ne sera pas compatible.)

Pour connecter un périphérique USB :

1. Insérez votre périphérique de stockage USB dans un port USB du routeur.
2. Si votre périphérique de stockage USB nécessite une alimentation électrique, branchez cette dernière.

Vous devez utiliser l'alimentation électrique de votre périphérique de stockage quand il est connecté au routeur.

Lorsque vous connectez le périphérique de stockage USB au port USB du rc le partage peut prendre jusqu'à deux minutes. Par défaut, le périphérique de stockage USB est disponible sur tous les ordinateurs de votre réseau local (L

Accédez à un périphérique de stockage connecté au routeur à partir d'un Ordina Windows

Pour accéder au périphérique de stockage USB à partir d'un ordinateur Wind :

1. Branchez un périphérique de stockage USB sur un port USB de votre router

2. Si votre périphérique de stockage USB nécessite une alimentation électrique, branchez cette dernière.
   Vous devez utiliser l'alimentation électrique de votre périphérique de stockage quand il est connecté au routeur.
   Lorsque vous connectez le périphérique de stockage USB au port du routeur, partage peut prendre jusqu'à deux minutes. Par défaut, le périphérique de stockage USB est disponible sur tous les ordinateurs de votre réseau local (L

3. Sélectionnez Start > Run (Démarrer > Exécuter).

4. Saisissez \readyshare dans la boîte de dialogue.

5. Cliquez sur le bouton OK.

Une fenêtre s'ouvre automatiquement et afche les chiers et dossiers du périphérique de stockage USB.

Mappez un périphérique USB à un lecte réseau Windows

Pour mapper le périphérique de stockage USB sur un lecteur réseau Window

1. Branchez un périphérique de stockage USB sur un port USB de votre router
2. Si votre périphérique de stockage USB nécessite une alimentation électrique, branchez cette dernière.

Vous devez utiliser l'alimentation électrique de votre périphérique de stockage quand il est connecté au routeur.

Lorsque vous connectez le périphérique de stockage USB au port du routeur, partage peut prendre jusqu'à deux minutes. Par défaut, le périphérique de stockage USB est disponible sur tous les ordinateurs de votre réseau local (L

1. Sélectionnez Start > Run (Démarrer > Exécuter).
2. Saisissez \readyshare dans la boîte de dialogue.
3. Cliquez sur le bouton OK.

Une fenêtre s'ouvre automatiquement et afche le périphérique de stockage US

1. Cliquez avec le bouton droit de la souris sur le périphérique USB et sélect connecter un lecteur réseau.

La fenêtre connecter un lecteur réseau s'ouvre.

1. Sélectionnez la lettre du lecteur à mapper au nouveau dossier réseau.
2. Cliquez sur le bouton Finish (Terminer).

Le périphérique de stockage USB est mappé sur la lettre de lecteur que va spéciée.

1. Pour vous connecter au périphérique de stockage USB en tant qu'utilisateur di cochez la case se connecter avec des informations d'identification différentes, clic sur le bouton Terminer et procédez comme suit :

a. Saisissez le nom d'utilisateur et le mot de passe.

b. Cliquez sur le bouton OK.

Accédez à un périphérique de stockage connecté au routeur À partir d'un Mac

À partir d'un ordinateur ou d'un périphérique du réseau, vous pouvez accéder périphérique de stockage connecté au routeur.

Pour accéder au périphérique à partir d'un Mac :

1. Branchez un périphérique de stockage USB sur un port USB de votre router
2. Si votre périphérique de stockage USB nécessite une alimentation électrique, branchez cette dernière.

Vous devez utiliser l'alimentation électrique de votre périphérique de stockage quand il est connecté au routeur.

Lorsque vous connectez le périphérique de stockage USB au port du routeur, partage peut prendre jusqu'à deux minutes. Par défaut, le périphérique de stockage USB est disponible sur tous les ordinateurs de votre réseau local (L

1. Sur un Mac connecté au réseau, sélectionnez aller > se connecter au serveur. La fenêtre Connect to server (Connexion au serveur) s'ouvre.
2. Dans le champ adressé du serveur, entrez smb://readyshare.
3. Lorsque vous y êtes invité, sélectionnez la case d'option Guest (Invité). Si vous conghurez le contrôle d'accès sur le routeur et que vous avez autorisé votre Mac à accéder au réseau, sélectionnez le bouton radio utilisateur enregistré et entrez admin pour le netme mot de passe admin du routeur. Pour plus d'informations sur le contrôle d'accès, reportez-vous à Activez le contrôle d'accès pour autoriser ou bloquer l'accès à Interneta page 50 la section.
4. Cliquez suite bouton Connect (Se connecter). Une fenêtre s'ouvre automatiquement et afche les chiers et dossiers du périphérique stockage USB.

Sauvegardez les ordinateurs Windows avec ReadySHARE Vault

Votre routeur est livré avec un logiciel de sauvegarde gratuit pour tous les ord Windows de votre domicile. Connectez un disque dur USB au routeur pour effet des sauvegardes automatiques centralisées en continu.

ReadySHARE Vault est pris en charge par les systèmes d'exploitation suivants :

• Windows 10
• Windows 8.1
• Windows 8
• Windows 7

Pour sauvegarder votre ordinateur Windows :

1. Connectez un périphérique de stockage HDD USB à un port USB du routeur
2. Si votre périphérique de stockage USB nécessite une alimentation électrique, branchez cette dernière.

Vous devez utiliser l'alimentation électrique de votre périphérique de stockage USB quand il est connecté au routeur.

Lorsque vous connectez le périphérique de stockage USB au port USB du rc la mise en route du partage peut prendre jusqu'à deux minutes. Par défaut, périphérique de stockage USB est disponible sur tous les ordinateurs de votre local (LAN).

1. Téléchargez ReadySHARE Vault sur netgear.com/readyshare et installez-le sur chaque ordinateur Windows.
2. Lancez ReadySHARE Vault.
3. Utilisez l'onglet Dashboard (Tableau de bord) ou Backup (Sauvegarde) pour congurer et exécuter votre sauvegarde.

Sauvegardez les ordinateurs Mac avec Tin machine

Vous pouvez utiliser Time machine pour sauvegarder vos ordinateurs Mac sur un dur USB connecté à un port USP du routeur. Vous pouvez accéder au périphé stockage connecté à partir de votre Mac grâce à une connexion laire ou WiFi routeur.

Remarque : Les instructions suivantes peuvent varier en fonction du MacOS utilis votre ordinateur. Pour plus d'instructions sur la sauvegarde de votre ordinateur à Time machine, consultez le site d'assistance Apple.

Congurez un disque dur USB sur un Mac

Nous vous recommandons d'utiliser un nouveau disque dur USB ou de formater ancien disque dur USB pour effectuer la première sauvegarde Time machine. Uti une partition vierge pour éviter certains problèmes pendant la sauvegarde avec Machine. Le routeur prend en charge les partitions GUID ou MBR.

Pour formater votre disque dur USB et spécier les partitions, procédez comm suit :

1. Connectez physiquement le disque dur USB à votre routeur.
2. Si votre disque dur USB utilise une alimentation, connectez-le.

Vous devez utiliser le bloc d'alimentation lorsque vous connectez le disque du au routeur.

Lorsque vous connectez le disque dur USB au port du routeur, le partage pour prendre jusqu'à deux minutes. Par défaut, le disque dur USB est disponible tous les ordinateurs de votre réseau local (LAN).

1. Sur votre Mac, accédez à Spotlight (ou à la loupe) en haut à droite de recherchez Utilitaire de disque.
2. Ouvrez l'Utilitaire de disque, sélectionnez votre disque dur USB, cliquez sur l'Effacer, puis cliquez sur le bouton Effacer.
3. Cliquez sur l'onglet Partition.
4. Dans le menu disposition des partitions, dénissez le nombre de partitions qu vous souhaitez utiliser.
5. Cliquez sur le bouton Options.

Les schémas de partition s'afchent.

1. Sélectionnez la case d'option Tableau de partition GUID ou Enregistrement de démarrage principal.
2. Dans le menu format, sélectionnez Mac OS étendu (journalisé).
3. Cliquez sur le bouton OK.
4. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Préparez-vous à sauvegarder une grande quantité de données

Avant de sauvegarder une grande quantité de données avec Time machine, nous recommandons de suivre cette procédure.

Pour anticiper la sauvegarde d'une grande quantité de données, procédez co suit :

1. Mettez à niveau le système d'exploitation de l'ordinateur Mac.
2. Vériez et réparez le disque de sauvegarde et le disque local.
3. Vériez et réinitialisez les autorisations sur le disque local.
4. Congurez l'économiseur d'énergie.

a. Dans le menu Pomme, sélectionnez Préférences Système. La page Préférences système s'afche.
b. Sélectionnez Economie d'énergie. La page Economie d'énergie s'afche.
c. Cliquez sur l'onglet adaptateur d'alimentation.
d. Cochez la case Activer pour l'accès réseau Wi-Fi.
e. Cliquez sur la èche de retour pour enregistrer les modifications et quitter page.

1. Modiez vos paramètres de sécurité.

a. Sur la page Préférences système, sélectionnez sécurité et condentialité. La page sécurité et condentialité s'afche.

b. Cliquez sur le bouton Avancé au bas de la page. Si le bouton Avancé est grisé, cliquez sur l'icône de verrouillage pour po modier les paramètres.

c. Décochez la case Déconnexion après minutes d'inactivité.

d. Cliquez sur le bouton OK. Les paramètres sont enregistrés.

Utilisez Time machine pour effectuer une sauvegarde s un disque dur USB disque

Vous pouvez utiliser Time machine pour sauvegarder vos ordinateurs Mac sur un dur USB connecté à un port USB du routeur.

Pour sauvegarder votre Mac sur un disque dur USB :

1. Préparez votre périphérique USB avec un format et des partitions compatibles Pour plus d'informations, consultez la section Congurez un disque dur USB su Mac à la page 135.
2. Si vous prévoyez de sauvegarder une grande quantité de données, reportez-vous à Préparez-vous à sauvegarder une grande quantité de données à la page 1 section.
3. Si votre disque dur USB utilise une alimentation, connectez-le.

Vous devez utiliser le bloc d'alimentation lorsque vous connectez le disque du au routeur.

Lorsque vous connectez le disque dur USB au port du routeur, le partage pour prendre jusqu'à deux minutes. Par défaut, le disque dur USB est disponible tous les ordinateurs de votre réseau local (LAN).

1. Sur un ordinateur Mac connecté au réseau, lancez le Finder et sélectionnez se connecter au serveur.

La fenêtre Connect to server (Connexion au serveur) s'ouvre.

1. Tapez smb://routerlogin.net et cliquez sur le bouton connecter.
2. Lorsque vous y êtes invité, sélectionnez le bouton radio utilisateur enregistré.
3. Entrez admin pour le nom et le mot de passe admin du routeur pour le passe, puis cliquez sur le bouton connecter.

La liste des périphériques USB connectés à votre routeur s'afche.

1. Dans le menu Pomme, sélectionnez Préférences Système.

La fenêtre Préférences système s'afche.

1. Sélectionnez Time Machine.

La fenêtre Time machine s'afche.

1. Cliquez sur le bouton Select Backup Disk (Sélectionner le disque de sauvegarde), puis sélectionnez votre disque dur USB dans la liste.

2. Cliquez sur le bouton utiliser le disque.

Remarque : Si vous ne voyez pas la partition USB souhaitée dans la liste Time Machine, accédez au Finder, puis cliquez sur la partition USB en questi s'afche alors dans la liste Time Machine.

1. Lorsque vous y êtes invité, sélectionnez le bouton radio utilisateur enregistré.

2. Entrez admin pour le nom et le mot de passe admin du routeur pour le mot de passe, puis cliquez sur le bouton connecter.

Une fois la conguration terminée, l'ordinateur Mac planie automatiquement une sauvegarde complète. Vous pouvez effectuer une sauvegarde immédiatement.

Activez l'accès FTP sur votre réseau

Le protocole FTP (File Transfer Protocol) vous permet de télécharger (recevoir) et télécharger (envoyer) des chiers volumineux plus rapidement.

Pour activer l'accès FTP sur votre réseau :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > ReadySHARE > Paramètres avancés.

La page USB Storage (Advanced Settings) (Stockage USB (Paramètres avancés)) s'afche.

1. Activez la case à cocher FTP.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Afcher les dossiers réseau sur un périphérique de stockage

Vous pouvez afcher les dossiers réseau d'un périphérique de stockage connecté routeur.

Pour afcher les dossiers réseau :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > ReadySHARE > Paramètres avancés.

La page USB Storage (Advanced Settings) (Stockage USB (Paramètres avancés)) s'afche.

1. Faites déler la page jusqu'à la section dossier réseaux disponibles pour afche les paramètres suivants :

- Share Name (Nom de partage). Si un seul périphérique USB est connecté, nom de partage par défaut est USB_Storage.

Vous pouvez cliquer sur le nom ou le saisir dans le champ d'adresse de navigateur Web. Si l'indication « Non partagé » est présente, le partage pa a été supprimé et il n'existe aucun autre partage pour le dossier racine.

- Read Access and Write Access (Accès en lecture et accès en écriture).

Autorisations et contrôles d'accès sur le dossier réseau. All - no password - sans mot de passe) (valeur par défaut) permet à tous les utilisateurs d'

au dossier réseau Le mot de passe admin est le même que celui que pour vous connecter au routeur.

• Folder Name (Nom du dossier). Chemin d'accès complet du dossier réseau
  • Volume Name (Nom du volume). Nom du volume du périphérique de sto
• Total Space and Free Space (Espace total et espace libre). Utilisation actu du périphérique de stockage.

Ajoutez un dossier réseau sur un périphérique de stockage USB

Vous pouvez ajouter des dossiers réseau sur un périphérique de stockage USB c à un port USB du routeur.

Pour ajouter un dossier réseau :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Dans la section dossiers réseau disponibles, sélectionnez le périphérique de stock USB.

Si un seul périphérique est connecté au port USB, le bouton radio est séler automatiquement.

1. Cliquez sur le bouton Create Network Folder (Créer un dossier réseau).

La fenêtre Ajouter un dossier s'ouvre.

Si cette fenêtre ne s'ouvre pas, il se peut que votre navigateur Web bloque fenêtres contextuelles. Si c'est le cas, modiez les paramètres du navigateur an d'autoriser l'ouverture des fenêtres publicitaires intempestives.

1. Dans le menu périphérique USB, sélectionnez le lecteur USB.

Remarque : Nous vous recommandons de ne pas connecter plusieurs lecteurs un port USB (par exemple, via un concentrateur USB).

1. Cliquez sur le bouton Browse (Parcourir) et sélectionnez le dossier dans la Folder (Dossier).

2. Dans le champ Share Name (Nom du partage), saisissez le nom du partage

3. Dans les menus accès en lecture et accès en écriture, sélectionnez les pa souhaités.

All - no password (Tous - sans mot de passe) (valeur par défaut) permet à utilisateurs d'accéder au dossier réseau L'autre option est que seul l'utilisateur administrateur est autorisé à accéder au dossier réseau. Le mot de passe ad le même que celui que vous utilisez pour vous connecter au routeur.

1. Cliquez sur le bouton Apply (Appliquer).

Le dossier est ajouté sur le périphérique de stockage USB.

1. Cliquez sur le bouton Fermer la fenêtre.

La fenêtre se ferme.

Modier un dossier réseau sur un périphérique de stockage USB

Vous pouvez modier des dossiers réseau sur des périphériques de stockage USB connectés à un port USB de routeur.

Pour modier un dossier réseau :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > ReadySHARE > Paramètres avancés.

La page USB Storage (Advanced Settings) (Stockage USB (Paramètres avancés)) s'afche.

1. Dans la section dossiers réseau disponibles, sélectionnez le périphérique de stock USB.
2. Cliquez sur le bouton Modier. La fenêtre Modier le dossier réseau s'ouvre.
3. Modiez les paramètres dans les champs si nécessaire.
4. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés.

Retirez un périphérique de stockage USB toute sécurité

Avant de déconnecter physiquement un périphérique de stockage USB du port du routeur, connectez-vous au routeur et mettez le périphérique de stockage US ligne.

Pour retirer un périphérique de stockage USB en toute sécurité :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > ReadySHARE > Paramètres avancés.

La page USB Storage (Advanced Settings) (Stockage USB (Paramètres avancés)) s'afche.

1. Dans les sections dossiers réseau disponibles, sélectionnez le périphérique de stockage USB.
2. Cliquez sur le bouton Safely Remove USB Device (Retirer le périphérique US toute sécurité).

Cela met le périphérique hors ligne.

1. Déconnectez physiquement le périphérique de stockage USB.

9

Utilisez le DNS dynamique pour accéder aux périphériques de stockage USB via Internet

Avec le DNS dynamique, vous pouvez utiliser Internet pour accéder à un périphérique USB connecté à un port USB du routeur lorsque vous n'êtes pas chez vous.

Ce chapitre comprend les sections suivantes :

• Congurer et gérer le DNS dynamique
  • Congurez l'accès FTP via Internet
  • Votre serveur FTP personnel
• Accédez aux périphériques de stockage USB via Internet

Congurer et gérer le DNS dynamique

Les FAI attribuent des numéros appelés adresses IP pour identier chaque compte Internet. La plupart d'entre eux utilisent des adresses IP attribuées de façon dyn Cela signifie que l'adresse IP peut changer à tout moment. Vous pouvez utiliser IP pour accéder à votre réseau à distance, mais la plupart des gens ne conna leur adresse IP ou ne savent pas quand elle change.

Pour faciliter la connexion, vous pouvez obtenir un compte gratuit avec un servi dynamique qui vous permet d'utiliser un nom de domaine pour accéder à votre domestique. Pour utiliser ce compte, vous devez congurer le routeur en vue de l'utilisation du service DNS dynamique. Le routeur informe alors le fournisseur de DNS dynamique à chaque fois que l'adresse IP change. Lorsque vous accédez à compte DNS dynamique, le service détecte l'adresse IP actuelle de votre réseau domestique et vous connecte automatiquement.

Si votre FAI attribue une adresse IP WAN privée (comme 192.168.x.x ou 10.x.x.) service DNS dynamique ne fonctionne pas, les adresses privées n'étant pas routé Internet.

Congurez l'accès FTP via Internet

Pour congurer l'accès FTP :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cochez la case FTP (via Internet).
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Pour limiter l'accès à l'utilisateur administrateur, sélectionnez un périphérique da la section dossier réseau disponible.

Si un seul périphérique est connecté, il est automatiquement sélectionné.

1. Cliquez sur le bouton Modier.

La page Modier s'afche.

1. Dans le menu accès en lecture, sélectionnez admin.

2. Dans le menu accès en écriture, sélectionnez admin.

3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Votre serveur FTP personnel

Avec votre URL gratuite personnalisée, vous pouvez utiliser le protocole FTP pou accéder à votre réseau lorsque vous n'êtes pas chez vous grâce au service DN dynamique. Pour congurer votre serveur FTP, vous devez vous inscrire à un con de service DDNS (NETGEAR Dynamic DNS) et spécier les paramètres du compte Consultez la section Congurez un nouveau compte DNS dynamique à la page 1

Remarque : le routeur ne prend en charge que le service DDNS de base. Pa conséquent, l'identiant et le mot de passe risquent de ne pas être sécurisés. V pouvez utiliser DDNS avec un tunnel VPN pour une connexion sécurisée.

Congurez votre serveur FTP personnel

Pour congurer votre compte personnel et utiliser FTP :

1. Obtenez votre nom de domaine DNS dynamique NETGEAR.

Pour plus d'informations, consultez la section Congurez un nouveau compte DM dynamique à la page 147.

1. Assurez-vous que votre connexion Internet fonctionne.

Votre routeur doit utiliser une connexion directe à Internet. Il ne peut pas se à un autre routeur pour accéder à Internet.

1. Connectez un périphérique de stockage au routeur.

2. Si votre périphérique de stockage USB nécessite une alimentation électrique, branchez cette dernière.

Vous devez utiliser l'alimentation électrique de votre périphérique de stockage quand il est connecté au routeur.

Lorsque vous connectez le périphérique de stockage USB au port USB du rc le partage peut prendre jusqu'à deux minutes. Par défaut, le périphérique de stockage USB est disponible sur tous les ordinateurs de votre réseau local (L

1. Congurez l'accès FTP dans le routeur.

Consultez la section Congurez l'accès FTP via Internet à la page 145.

1. Sur un ordinateur distant avec accès Internet, vous pouvez utiliser FTP pour à votre routeur à l'aide de FTP://votrenom.mynetgear.com.

Congurez un nouveau compte DNS dynamique

Pour congurer le service DNS dynamique et créer un compte gratuit NETGEA procédez comme suit :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécifié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Advanced Setup > Dynamic DNS (Avancé >

Conguration avancée > DNS dynamique).

La page DNS dynamique s'afche.

1. Activez la case à cocher Utiliser un service DNS dynamique.
2. Dans le menu fournisseur de services, sélectionnez NETGEAR.

Vous pouvez sélectionner un autre fournisseur de services.

1. Sélectionnez le bouton radio Non.
2. Dans le champ Nom d'hôte, saisissez le nom que vous souhaitez utiliser pour votre URL.

Le nom d'hôte est parfois appelé nom de domaine. Votre URL gratuite inclut le nom d'hôte que vous spéciez et se termine par mynetgear.com. Par exemple, spéciez MyName.mynetgear.com.

1. Dans le champ E-mail, saisissez l'adresse e-mail de votre compte.

2. Dans le champ Mot de passe (6 à 32 caractères), saisissez le mot de passe associé à votre compte.

3. Cliquez sur le bouton Enregistrer.

4. Suivez les instructions à l'écran pour vous inscrire au service NETGEAR DNS dynamique.

Spéciez un compte DNS que vous avez déjà créé

Si vous avez déjà créé un compte DNS dynamique avec NETGEAR, No-IP ou [vous pouvez congurer le routeur pour qu'il utilise votre compte.

Pour congurer le DNS dynamique si vous avez déjà créé un compte :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Advanced Setup > Dynamic DNS (Avancé >

Conguration avancée > DNS dynamique).

La page DNS dynamique s'afche.

1. Activez la case à cocher Utiliser un service DNS dynamique.

2. Dans le menu fournisseur de services, sélectionnez votre fournisseur.

3. Sélectionnez la case d'option Oui.

La page s'ajuste et afche les boutons Afcher l'état, Annuler et appliquer.

1. Dans le champ Nom d'hôte, saisissez le nom d'hôte (parfois appelé nom de domaine) associé à votre compte.

2. Selon le type de service, spéciez le nom d'utilisateur de l'adresse e-mail :

3. Aucun compte IP ou compte DynDNS. Dans le champ Nom d'utilisateur, saisissez le nom d'utilisateur de votre compte.

4. Compte NETGEAR. Dans le champ E-mail, saisissez l'adresse e-mail de votre compte.

5. Dans le champ Mot de passe (6 à 32 caractères), saisissez le mot de passe associé à votre compte DDNS.

6. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Pour vérier que le service DNS dynamique est activé dans le routeur, cliqu' le bouton Afcher l'état.

Un message afche l'état du service DNS dynamique.

Modiez les paramètres DNS dynamique

Vous pouvez modier les paramètres de votre compte DNS dynamique.

Pour modier vos paramètres :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mobile connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez spécié lors de votre première connexion. Le nom d'utilisateur et le mot de passe sont sensibles à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez ADVANCED > Advanced Setup > Dynamic DNS (Avancé >

Conguration avancée > DNS dynamique).

La page DNS dynamique s'afche.

1. Modiez les paramètres de votre compte DDNS si nécessaire.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Accédez aux périphériques de stockage U: via Internet

Vous pouvez accéder aux périphériques de stockage USB via Internet lorsque vo n'êtes pas chez vous.

Pour accéder à des périphériques à partir d'un ordinateur distant :

1. Lancez un navigateur Web sur un ordinateur qui n'est pas hébergé sur votre domestique.

2. Connexion à votre routeur domestique :

3. Pour vous connecter au service DNS dynamique, saisissez le nom de DNS. Pour utiliser un compte DNS dynamique, vous devez saisir les informations compte sur la page DNS dynamique. Consultez la section Congurer et géré DNS dynamique à la page 145.

4. Pour vous connecter sans le service DNS dynamique, saisissez l'adresse IP Internet du routeur.

Vous pouvez afcher l'adresse IP Internet du routeur sur la page D'accueil DE

Vous pouvez utiliser FTP pour partager des chiers sur un périphérique USB con au routeur.

10

Utilisez le VPN pour accéder à réseau

Vous pouvez utiliser le logiciel OpenVPN pour accéder à distance à votre route l'aide d'un réseau privé virtuel (VPN). Ce chapitre explique comment congurer et utiliser l'accès VPN.

Ce chapitre contient les sections suivantes :

• Congurez une connexion VPN
- Spéciez le service VPN dans le routeur
• Installez le logiciel OpenVPN
• Utilisez un tunnel VPN sur votre ordinateur Windows
• Utilisez le VPN pour accéder au périphérique USB et au support du routeur
• Utilisez le VPN pour accéder à votre service Internet à la maison

Congurez une connexion VPN

Un réseau privé virtuel (VPN) vous permet d'utiliser Internet pour accéder en to sécurité à votre réseau lorsque vous n'êtes pas chez vous.

Ce type d'accès VPN est appelé tunnel client-passerelle. L'ordinateur est le client routeur, la passerelle. Pour utiliser la fonction VPN, vous devez vous connecter au et activer VPN, et vous devez installer et exécuter le logiciel client VPN sur l'd Le VPN utilise DDNS ou une adresse IP statique pour se connecter à votre rc

Pour utiliser un service DDNS, enregistrez-vous pour un compte avec un nom d (parfois appelé nom de domaine). Vous utilisez le nom d'hôte pour accéder à réseau. Le routeur prend en charge les comptes suivants : NETGEAR, No-IP et

Si votre fournisseur d'accès Internet (FAI) a attribué une adresse IP WAN statique 50.196.x.x ou 10.x.x.x) qui ne change jamais de compte Internet, le VPN pét cette adresse IP pour se connecter à votre réseau domestique.

Spéciez le service VPN dans le routeur

Vous devez spécier les paramètres du service VPN dans le routeur avant de peut utiliser une connexion VPN.

Pour spécier le service VPN :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page VPN s'afche.

1. Cochez la case Activer le service VPN.

Par défaut, le VPN utilise le type de service UDP et le port 12974. Si vous personnaliser le type de service et le port, nous vous recommandons de mo ces paramètres avant d'installer le logiciel OpenVPN.

1. Pour modier le type de service, faites déler vers le bas et sélectionnez le radio TCP.
2. Pour modier le port, faites déler jusqu'au champ Port de service et saisissez numéro de port que vous souhaitez utiliser.
3. Cliquez sur le bouton Apply (Appliquer).
   Les modifications sont enregistrées. Le VPN est activé sur le routeur, mais vou installer et congurer le logiciel OpenVPN sur votre ordinateur avant de pouvoir utiliser une connexion VPN.

Installez le logiciel OpenVPN

Vous devez installer ce logiciel sur chaque ordinateur Windows, Mac, appareil iO appareil Android que vous prévoyez d'utiliser pour les connexions VPN à votre

Installez le logiciel OpenVPN sur votre ordinateur Wind

Vous devez installer ce logiciel sur chaque ordinateur Windows que vous prévoye d'utiliser pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur votre ordinateur Windows :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe du routeur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.

2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 152.

1. Cliquez sur le bouton Pour Windows pour télécharger les chiers de congura OpenVPN.
2. Rendez-vous sur https://openvpn.net/community-downloads/ pour télécharger l'utilitaire client OpenVPN.
3. Dans la section Windows installer de la page, double-cliquez sur le lien openVPN-install-xxx.exe.
4. Téléchargez et installez le logiciel Open VPN sur votre ordinateur, cliquez su chier openVPN-install-xxx.exe .

1. Cliquez sur le bouton Next (Suivant).
2. Lisez le contrat de licence et cliquez sur le bouton J'accepte.

1. Laissez les cases cochées comme indiqué, puis cliquez sur le bouton Suivant.

2. Pour spécier le dossier de destination, cliquez sur le bouton Parcourir et sélectionnez un dossier de destination.

1. Cliquez sur le bouton Install (Installer).

La fenêtre afche la progression de l'installation, puis la page d'installation nale

1. Cliquez sur le bouton Finish (Terminer).

2. Décompressez les chiers de conguration que vous avez téléchargés et copiez dans le dossier d'installation du client VPN sur votre appareil.

Pour un périphérique client doté d'un système Windows 64 bits, le client VP installé par C:\Program files\OpenVPN\config\ défaut sur.

1. Sur un appareil client opérant sous Windows, renommez l'interface VPN NETGEAR-VPN:

a. Sur votre ordinateur, rendez-vous sur la page Réseaux. Si vous utilisez Wir 10, sélectionnez panneau de conguration > Centre réseau et partage > Modier les paramètres de la carte.
b. Dans la liste de connexion locale, trouvez la connexion locale avec le no d'appareil TAP-Windows Adapter.
c. Sélectionnez la connexion locale et renommez-la NETGEAR-VPN (ne renomme pas l'appareil).

Si vous ne modiez pas le nom de l'interface VPN, la connexion au tunnel échouera.

Pour plus d'informations à propos de l'utilisation d'OpenVPN sur votre ordinate Windows, reportez-vous à

https://openvpn.net/index.php/open-source/documentation/howto.html#quick.

Installez le logiciel OpenVPN sur votre ordinateur Mac

Vous devez installer ce logiciel sur chaque ordinateur Mac que vous prévoyez c pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur votre ordinateur Mac :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.
2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 152.

1. Rendez-vous sur https://tunnelblick.net/index.html le site pour télécharger l'utilitaire client OpenVPN pour Mac OS X.

2. Téléchargez et installez le chier.

3. Décompressez les chiers de conguration que vous avez téléchargés et copiez-dans le dossier d'installation du client VPN sur votre appareil.

L'utilitaire client doit être installé par ge par un utilisateur disposant de privil d'administration.

Pour plus d'informations sur l'utilisation de OpenVPN sur votre ordinateur Mac, consultez le site

https://openvpn.net/vpn-server-resources/installation-guide-for-openvpn-Connect-client-on-macos/.

Installez le logiciel OpenVPN sur un appareil iOS

Vous devez installer ce logiciel sur chaque appareil iOS que vous prévoyez d'ut pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur un appareil iOS :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.
2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 152.

1. Cliquez sur le bouton pour smartphone pour télécharger les fichiers de configuration OpenVPN.

2. Sur votre appareil iOS, téléchargez et installez l'application OpenVPN Connect depuis l'App Store d'Apple.

3. Sur votre ordinateur, décompressez les chiers de conguration que vous avez téléchargés et envoyez les chiers vers votre appareil iOS.
   Notez que lorsque vous ouvrez le chier .ovpn, une liste d'applications s'afche. Sélectionnez l'application OpenVPN Connect pour ouvrir le chier .ovpn.
   Pour plus d'informations sur l'utilisation de OpenVPN sur votre appareil iOS, rendez-vous sur le site http://www.vpngate.net/en/howto_openvpn.aspx#ios.

Installez le logiciel OpenVPN sur un appareil Android

Vous devez installer ce logiciel sur chaque appareil Android que vous prévoyez pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur un appareil Android :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.
2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 152.

1. Cliquez sur le bouton pour smartphone pour télécharger les fichiers de configuration OpenVPN.
2. Sur votre appareil Android, téléchargez et installez l'application OpenVPN Conn depuis le Google Play Store.
3. Sur votre ordinateur, décompressez les chiers de conguration que vous avez téléchargés et envoyez les chiers vers votre appareil Android.
4. Ouvrez les chiers sur votre appareil Android.
5. Ouvrez le chier .ovpn à l'aide de l'application OpenVPN Connect.

Pour plus d'informations sur l'utilisation de OpenVPN sur votre appareil Android rendez-vous sur le site http://www.vpngate.net/en/howto_openvpn.aspx#android.

Utilisez un tunnel VPN sur votre ordinate Windows

Une fois que vous avez conguré le routeur pour utiliser le VPN et que vous l'application OpenVPN sur votre ordinateur, vous pouvez ouvrir un tunnel VPN en votre ordinateur et votre routeur via Internet.

Pour que le tunnel VPN fonctionne, l'adresse IP LAN locale du routeur distant c un schéma IP LAN différent de celui du réseau local auquel votre ordinateur c est connecté. Si les deux réseaux utilisent le même schéma IP LAN, lorsque le VPN est établi, vous ne pouvez pas accéder à votre routeur domestique ou à réseau domestique avec le logiciel OpenVPN.

Le schéma d'adresse IP LAN par défaut du routeur est 192.x.x.x. Les schémas courants sont 192.x.x.x, 172.x.x.x et 10.x.x. Si vous rencontrez un conit, modiez l schéma IP pour votre réseau domestique ou pour le réseau avec l'ordinateur VP Pour plus d'informations sur la modification de ces paramètres, reportez-vous à M les paramètres TCP/IP du réseau local à la page 64la section.

Pour ouvrir un tunnel VPN :

1. Lancez l'application OpenVPN avec des privilèges d'administrateur.

Start Menu Start Menu List File Edit View Insert Help Browse... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As...

L' icône OpenVPN s'afche dans la barre des tâches Windows.

Astuce: Vous pouvez créer un raccourci vers le programme VPN, puis utiliser raccourci pour accéder aux paramètres et cocher la case Exécuter en tant qu'administrateur.chaque fois que vous utilisez ce raccourci, OpenVPN s'exécute automatiquement avec des privilèges d'administrateur.

1. Cliquez avec le bouton droit de la souris sur l'icône OpenVPN.

1. Sélectionnez connecter.

La connexion VPN est établie. Vous pouvez lancer un navigateur Web et vous connecter à votre routeur.

Utilisez le VPN pour accéder au périphéri USB et au support du routeur

Pour accéder à un périphérique USB et télécharger des chiers à partir de ordinateur Windows à l'aide d'un VPN :

1. Sur votre ordinateur Windows, ouvrez le Gestionnaire de chiers Windows et sélectionnez réseau.

Remarque : Pour plus d'informations sur l'afchage des ressources réseau, reportez-vous à la documentation de votre ordinateur.

Les ressources réseau s'afchent. L' icône ReadySHARE s'afche dans la section ordinateur et l'icône du routeur distant s'afche dans la section périphériques multimédia (si DLNA est activé sur le routeur).

1. Si les icônes ne s'afchent pas, cliquez sur le bouton Actualiser pour mettre la fenêtre.

Si le réseau local et le réseau local distant utilisent le même schéma IP, l'i routeur distant ne s'afche pas dans les sections périphériques multimédia et infrastructure réseau.

1. Pour accéder au périphérique USB, cliquez sur l'icône ReadySHARE.

2. Pour accéder au support sur le réseau du routeur, cliquez sur l'icône du ro distant.

Utilisez le VPN pour accéder à votre se Internet à la maison

Lorsque vous êtes loin de chez vous et que vous accédez à Internet, vous uti généralement un fournisseur d'accès Internet local. Par exemple, dans un café, o vous donner un code qui vous permet d'utiliser le compte de service Internet pour surfer sur le Web.

Nighthawk vous permet d'utiliser une connexion VPN pour accéder à votre propre service Internet lorsque vous n'êtes pas chez vous. Vous pouvez le faire si vous rendez à un endroit géographique qui ne prend pas en charge tous les services que vous utilisez à la maison. Par exemple, votre compte Netix peut fonctionner maison mais pas dans un autre pays.

Congurez l'accès Internet du client VPN sur le routeur

Par défaut, le routeur est conguré pour autoriser les connexions VPN uniquement votre réseau domestique, mais vous pouvez modier les paramètres pour autoriser l'accès à Internet. L'accès à Internet à distance via un VPN peut être plus lent direct à Internet.

Pour autoriser les clients VPN à utiliser votre service Internet domestique :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page VPN s'afche.

1. Sélectionnez le bouton radio Activer le service VPN.
2. Faites déler l'écran jusqu'à la section les clients utiliseront cette connexion Vf pour accéder à, puis sélectionnez le bouton radio tous les sites sur Internet domestique.

Lorsque vous accédez à Internet avec la connexion VPN, au lieu d'utiliser un Internet local, vous utilisez le service Internet à partir de votre réseau domes

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Cliquez sur le bouton pour Windows ou pour non Windows et téléchargez les fichiers de conguration de vos clients VPN.
2. Décompressez les fichiers de configuration et copiez-les dans le dossier d'instal du client VPN sur votre appareil.

Pour un périphérique client doté d'un système Windows 64 bits, le client VP installé par C:\Program files\OpenVPN\config\ défaut sur.

Bloquer l'accès Internet du client VPN sur le routeur

Par défaut, le routeur est conguré pour autoriser les connexions VPN uniquement votre réseau domestique, et non au service Internet de votre réseau domestique. vous avez modifié ce paramètre pour autoriser l'accès à Internet, vous pouvez le à nouveau.

Pour autoriser les clients VPN à accéder uniquement à votre réseau domestie

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration avancée > Service VPN.

La page VNP s'afche.

1. Sélectionnez le bouton radio Activer le service VPN.
2. Faites déler l'écran jusqu'à la section les clients utiliseront cette connexion VF pour accéder à, puis sélectionnez le bouton radio réseau domestique uniquement. Il s'agit de l'option par défaut. La connexion VPN est uniquement à votre rédomestique, pas au service Internet de votre réseau domestique.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Cliquez sur le bouton pour Windows ou pour non Windows et téléchargez les fichiers de conguration de vos clients VPN.
2. Décompressez les fichiers de configuration et copiez-les dans le dossier d'instal du client VPN sur votre appareil.

Pour un périphérique client doté d'un système Windows 64 bits, le client VP installé par C:\Program files\OpenVPN\config\ défaut sur.

Utilisez un tunnel VPN pour accéder à votre service I sur accueil

Pour accéder à votre service Internet :

1. Congurez le routeur pour autoriser l'accès VPN à votre service Internet.
   Consultez la section Congurez l'accès Internet du client VPN sur le routeur à page 162.
2. Sur votre ordinateur, lancez l'application OpenVPN.
   L' icône OpenVPN s'afche dans la barre des tâches Windows.
3. Cliquez avec le bouton droit de la souris sur l'icône et sélectionnez connect
4. Une fois la connexion VPN établie, lancez votre navigateur Internet.

11

Utilisez un client VPN pour vous connecter à un serveur VPN

Ce chapitre contient les sections suivantes :

• Congurez un client VPN
- Activer un client VPN
- Afcher l'état de votre connexion VPN
• Afcher les clients VPN longs

Congurez un client VPN

Congurez un client VPN pour vous connecter à un serveur VPN et anonymiser trac Internet pour plus de sécurité.

Un VPN crée un tunnel chiffré sécurisé sur Internet entre votre routeur et un VPN. Le client VPN redirige la connexion VPN an que votre routeur se connec serveur VPN situé dans un autre pays. Les périphériques connectés à votre rout reçoivent une nouvelle adresse IP de la part du serveur VPN, qui masque l'emp réel de vos périphériques.

Activer un client VPN

Pour activer un client VPN :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez client VPN.

Le client VPN s'afche.

1. Cochez la case Activer le client VPN.
2. Sélectionnez un serveur VPN dans le menu serveur VPN.
3. Sélectionnez un protocole VPN dans le menu Protocole VPN :

- UDP. UDP s'exécute sans correction d'erreur dans la transmission de sorte l'est plus rapide mais moins able

- TCP. TCP offre la correction d'erreurs dans la transmission. Il est donc plus mais moins rapide.

1. Dans le menu pays, sélectionnez un pays auquel le serveur VPN peut se co
2. Dans le menu ville, sélectionnez une ville à laquelle le serveur VPN peut se

Vous devez d'abord sélectionner le pays avant de pouvoir afcher les villes p en charge dans ce pays.

1. Dans le champ Nom d'utilisateur, entrez le nom du compte utilisé pour aut le serveur VPN.

Si vous n'avez pas de compte, cliquez sur le bouton Acheter une licence e la page pour acheter un compte avec une licence.

1. Dans le champ Mot de passe, entrez le mot de passe du compte utilisé authentier le serveur VPN.

Si vous n'avez pas de compte, cliquez sur le bouton Acheter une licence e la page pour acheter un compte avec une licence.

1. Cliquez sur le bouton Connecter pour vous connecter au serveur VPN.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Afcher l'état de votre connexion VPN

Pour afcher l'état de votre connexion VPN

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez client VPN.

Le client VPN s'afche.

1. Assurez-vous que la case Activer le client VPN est cochée.

L'état du VPN ne s'afche pas si cette case n'est pas cochée.

L'état du VPN s'afche en regard de cette case à cocher :

• Déconnecté. cet état signie que votre routeur n'est pas connecté au serve VPN.
• Connecté. cet état signie que votre routeur est connecté au serveur VPN.
• Connexion. cet état signie que votre routeur essaie de se connecter au s VPN.
• Erreur. Cet état signie que la connexion a échoué.

Afcher les clients VPN longs

Pour afcher les journaux du client VPN :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez client VPN.

Le client VPN s'afche.

1. En bas de la page, cliquez sur le bouton Afcher les journaux.

Vous êtes redirigé vers la page journaux. La page journaux afche les journau client VPN.

12

Gérer le transfert de port et le déclenchement de port

Vous pouvez utiliser le transfert de port et le déclenchement de port pour dér règles pour le trac Internet. Vous avez besoin de connaissances sur le réseau | congurer ces fonctionnalités.

Ce chapitre comprend les sections suivantes :

• Gérer le transfert de port vers un serveur local
• déclenchement de port

Gérer le transfert de port vers un serve local

Si votre réseau domestique comprend un serveur, vous pouvez autoriser certains de trac entrant à atteindre le serveur. Par exemple, vous pouvez vouloir qu'un Web local, un serveur FTP ou un serveur de jeux soit visible et disponible su Le routeur peut transférer le trac entrant avec des protocoles spéciques aux ordinateurs de votre réseau local.vous pouvez spécifier les serveurs pour les applicé et vous pouvez également spécier un serveur DMZ par défaut vers lequel le ro transmet tous les autres protocoles entrants.

Congurez le transfert de port vers un serveur local

Pour transférer des protocoles entrants spéciques :

1. Décidez du type de service, d'application ou de jeu que vous souhaitez offr

2. Recherchez l'adresse IP locale de l'ordinateur sur votre réseau qui fournira le service.
   L'ordinateur serveur doit toujours utiliser la même adresse IP.

3. Attribuez une adresse IP réservée à l'ordinateur serveur.
   Consultez la section Gérer les adresses IP LAN réservées à la page 68.

4. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.

5. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Avancé > Conguration avancée > Redirection de port / Déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez Redirection de port comme type de service sélectionné.

2. Dans le menu Nom du service, sélectionnez le nom du service.

Si le service que vous souhaitez ajouter ne gure pas dans le menu, créez personnalisé. Consultez la section Ajoutez un service de transfert de port person à la page 171.

1. Dans le champ adresse IP du serveur, entrez l'adresse IP de l'ordinateur qui fournira le service.
2. Cliquez sur le bouton Add (Ajouter).

Le service s'afche dans le menu.

Ajoutez un service de transfert de port personnalisé

Le routeur répertorie les services et applications par défaut que vous pouvez ut dans les règles de transfert de port. Si le service ou l'application n'est pas pré vous pouvez ajouter une règle de transfert de port avec un service ou une aj personnalisé.

Pour ajouter un service personnalisé :

1. Découvrez le numéro de port ou la plage de numéros utilisés par l'applicat Vous pouvez généralement déterminer ces informations par le biais de l'éditeu l'application ou de groupes d'utilisateurs ou de diffusion.
2. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
3. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Avancé > Conguration avancée > Redirection de port / Déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez Redirection de port comme type de service sélectionné.
2. Cliquez sur le bouton Add Custom Service (Ajouter un service personnalisé). La page ports - Service personnalisé s'afche.
3. Dans le champ Service Name (Nom du service), saisissez un nom descriptif.
4. Dans le menu Protocole, sélectionnez le protocole.

Si vous n'êtes pas sûr de connaître le protocole, sélectionnez TCP/UDP.

1. Dans le champ Plage de ports externes, saisissez la plage de ports.

2. Spéciez les ports internes en utilisant une de ces méthodes :

3. Laissez la case Utiliser la même plage de ports pour le port interne cochée.

4. Saisissez les numéros de port dans les champs Internal Starting Port et In ending Port.

Vous pouvez entrer une plage de ports et des ports fixes dans une règle, p externe (30-50, 78, 100-102), interne (40-60, 99, 200-202). Avec cette règle, l ports externes 30-50 sont transférés vers les ports internes 40-60.

1. Dans le champ adresse IP interne, saisissez l'adresse IP ou sélectionnez le I radio correspondant à un périphérique connecté répertorié dans le tableau.
2. Cliquez sur le bouton Apply (Appliquer).

Le service gure désormais dans la liste de la page Redirection de port/Déclenchement de port.

Modier un service de transfert de port

Pour modier une entrée de redirection de port :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Avancé > Conguration avancée > Redirection de port / Déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez Redirection de port comme type de service sélectionné.
2. Dans le tableau, sélectionnez le bouton radio en regard du nom du service.
3. Cliquez sur le bouton Edit Service (Modier le service).

La page ports - Services personnalisés s'afche.

1. Modiez les paramètres en fonction de vos besoins.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Supprimer une entrée de transfert de port

Pour supprimer une entrée de redirection de port :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Avancé > Conguration avancée > Redirection de port / Déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez le bouton radio transfert de port sélectionné.
2. Dans le tableau, sélectionnez le bouton radio en regard du nom du service.
3. Cliquez sur le bouton Delete Service (Supprimer le service).

Le service est supprimé.

Application xexample : Rendre un serveur Web local p

Si vous hébergez un serveur Web sur votre réseau local, vous pouvez utiliser I redirection de port pour permettre aux requêtes Web de n'importe quel internau d'atteindre votre serveur Web.

Pour rendre public un serveur Web local

1. Attribuez à votre serveur Web une adresse IP xe ou dynamique à l'aide de réservation d'adresses DHCP.
   Dans cet exemple, votre routeur donne toujours à votre serveur Web l'adresse 192.168.1.33.

2. Sur la page Port Forwarding/Port Triggering (transfert de port/déclenchement d'port), congurez le routeur pour qu'il transfère le service HTTP à l'adresse loc votre serveur Web à l'adresse 192.168.1.33.

HTTP (port 80) est le protocole standard des serveurs Web.

1. (Facultatif) Enregistrez un nom d'hôte avec un service DNS dynamique et spéci ce nom sur la page DNS dynamique du routeur.

Le DNS dynamique facilite l'accès à un serveur à partir d'Internet car vous saisir le nom dans le navigateur Internet. Sinon, vous devez connaître l'adress, attribuée par le FAI, qui change généralement.

Comment le routeur implémente la règle de transfert port

La séquence suivante illustre les effets d'une règle de transfert de port :

1. Lorsque vous saisissez l'URL www.example.com dans votre navigateur, celui-ci en un message de demande de page Web avec les informations de destination s :

- Adresse de destination. L'adresse IP www.example.com, qui correspond à l'adresse de votre routeur.

- Numéro du port de destination. 80, le numéro de port standard pour u processus de serveur Web.

1. Votre routeur reçoit le message et trouve votre règle de transfert de port trac entrant sur le port 80.

2. Le routeur transforme la destination du message en adresse IP 192.168.1.33 envoie le message à cet ordinateur.

3. Votre serveur Web à l'adresse IP 192.168.1.33 reçoit la demande et envoie message de réponse à votre routeur.

4. Votre routeur effectue la traduction d'adresses réseau (NAT) sur l'adresse IP s et envoie la réponse via Internet à l'ordinateur ou au périphérique WiFi qui la demande de page Web.

déclenchement de port

Le déclenchement de port est une extension dynamique de la redirection de pe dans les cas suivants :

• Une application doit utiliser le transfert de port vers plusieurs ordinateurs loca (mais pas simultanément).
• Une application doit ouvrir des ports entrants différents du port sortant.

Avec le déclenchement de port, le routeur surveille le trac vers Internet à part port de « déclenchement » sortant que vous spéciez. Pour le trac sortant à p ce port, le routeur enregistre l'adresse IP de l'ordinateur qui a envoyé le trafic. ouvre temporairement le ou les ports entrants que vous spéciez dans votre règl transfère ce trac entrant vers cette destination.

Le transfert de port crée un mappage statique d'un numéro de port ou d'une ports vers un seul ordinateur local. Le déclenchement de port peut ouvrir dynamiquement des ports sur n'importe quel ordinateur lorsque cela est nécessaire fermer les ports lorsqu'ils ne sont plus nécessaires.

Remarque : Si vous utilisez des applications du type jeux multijoueurs, connexion P2P, communications en temps réel (par exemple, messagerie instantanée) ou assist à distance (fonction de Windows XP), activez Universal Plug and Play (UPnP).

Ajoutez un service de déclenchement de port

Pour ajouter un service de déclenchement de port :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Avancé > Conguration avancée > Redirection de port / Déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Sélectionnez le bouton radio Port Triggering (Déclenchement de port). La page s'ajuste.
2. Cliquez sur le bouton Add Service (Ajouter un service).
3. Dans le champ Service Name (Nom du service), saisissez un nom de servic descriptif.
4. Dans le menu utilisateur de maintenance, sélectionnez une option utilisateur :

- Tout (valeur par défaut) permet à tout ordinateur sur Internet d'utiliser ce

- Une seule adresse limite le service à un ordinateur particulier.

1. Dans le menu Type de service, sélectionnez TCP ou UDP ou TCP/UDP (les deux).
   Dans le cas contraire, sélectionnez TCP/UDP.
2. Dans le champ Triggering Port, entrez le numéro du port de trafic sortant les ports entrants.
3. Dans les champs Type de connexion, Port de début et Port de n, ent informations de connexion entrante.
4. Cliquez sur le bouton Apply (Appliquer).

Le service se trouve maintenant dans la table portmap. Vous devez activer le déclenchement de port avant que le routeur n'utilise le déclenchement de pc Consultez la section Activer le déclenchement de port à la page 176.

Activer le déclenchement de port

Pour activer le déclenchement de port :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Avancé > Conguration avancée > Redirection de port / Déclenchement de port.

La page Port Forwarding/Port Triggering s'afche.

1. Sélectionnez le bouton radio Port Triggering (Déclenchement de port).
2. Décochez la case Désactiver le déclenchement de port.

Si cette case est cochée, le routeur n'utilise pas le déclenchement de port, vous avez spécié des paramètres de déclenchement de port.

1. Dans le champ Port Triggering Timeout, entrez une valeur de 9999 minutes maximum.

Cette valeur contrôle la durée pendant laquelle les ports entrants restent ouve lorsque le routeur ne détecte aucune activité. Cette valeur est requise car le ne peut pas détecter la n de l'application.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Exemple d'application : Déclenchement de port pour le chat relais Internet

Certains serveurs d'applications, tels que les serveurs FTP et IRC, envoient des rés à plusieurs numéros de port. En utilisant le déclenchement de port, vous pouvez au routeur d'ouvrir davantage de ports entrants lorsqu'un port sortant particulier de une session.

Un exemple est Internet Relay Chat (IRC). Votre ordinateur se connecte à un si IRC sur le port de destination 6667. Le serveur IRC ne répond pas uniquement port source initiateur ; il envoie également un message d'identification à votre or sur le port 113. À l'aide du déclenchement de port, vous pouvez dire au rou lorsque vous lancez une session avec le port de destination 6667, vous devez é autoriser le trafic entrant sur le port 113 à atteindre l'ordinateur d'origine. » La suivante illustre les effets de cette règle de déclenchement de port :

1. Vous ouvrez un programme de client IRC pour démarrer une session de ch votre ordinateur.
2. Votre client IRC compose un message de requête destiné à un serveur IRC, numéro de port de destination 6667, numéro de port standard pour un proc de serveur IRC. Votre ordinateur envoie ensuite ce message de demande à routeur.

3. Votre routeur crée une entrée dans sa table de session interne décrivant cet de communication entre votre ordinateur et le serveur IRC. Votre routeur stock informations d'origine, effectue la traduction d'adresses réseau (NAT) sur l'adress source et le port, et envoie ce message de demande via Internet au serveur

4. En notant votre règle de déclenchement de port et en observant le numéro de destination 6667, votre routeur crée une autre entrée de session pour en tout trac entrant du port 113 à votre ordinateur.

5. Le serveur IRC envoie un message de retour à votre routeur en utilisant le attribué par NAT (par exemple, le port 33333) comme port de destination et un message "Identify" à votre routeur avec le port de destination 113.
6. Lorsque votre routeur reçoit le message entrant vers le port de destination il vérifie son tableau de session pour voir si une session est active pour le 33333. En recherchant une session active, le routeur restaure les informations d'adresse d'origine remplacées par NAT et envoie ce message de réponse à ordinateur.
7. Lorsque votre routeur reçoit le message entrant vers le port de destination vérie sa table de session et trouve une session active pour le port 113 ass votre ordinateur. Le routeur remplace l'adresse IP de destination du message l'adresse IP de votre ordinateur et transmet le message à votre ordinateur.
8. Lorsque vous avez terminé votre session de chat, votre routeur détecte éventuellement une période d'inactivité dans les communications. Le routeur supprime ensuite les informations de session de sa table de session et le tra n'est plus accepté sur les numéros de port 33333 ou 113.

13

Dépannage

Ce chapitre fournit des informations qui vous aideront à diagnostiquer et à résc les problèmes que vous pourriez rencontrer avec votre routeur. Si vous ne trouv la solution ici, consultez le site d'assistance NETGEAR à l'adresse netgear.com/sup pour obtenir des informations sur le produit et les coordonnées.

Ce chapitre contient les sections suivantes :

• Conseils rapides
  • Dépanner avec les voyants
• Vous ne pouvez pas vous connecter au routeur
• Vous ne pouvez pas accéder à Internet
  • Dépannage de la navigation Internet
• Les modifications ne sont pas enregistrées
  • Dépannage de la connectivité Wi-Fi
• Dépannez votre réseau à l'aide de l'utilitaire ping

Conseils rapides

Cette section décrit des conseils pour résoudre certains problèmes courants.

Séquence de redémarrage du réseau

Si vous devez redémarrer votre réseau, procédez comme suit :

1. Désactivez et débranchez le modem.
2. Eteignez le routeur.
3. Branchez le modem et allumez-le. Attendez deux minutes.
4. Mettez le routeur sous tension et patientez deux minutes.

Vériez les connexions de l'adaptateur d'alimentation et du câble Ethernet

Si le routeur ne démarre pas, assurez-vous que le câble de l'adaptateur secteur correctement branché.

Si la connexion Internet ou les connexions LAN ne fonctionnent pas, assurez-vous les câbles Ethernet sont correctement branchés. Le voyant Internet du routeur est si le câble Ethernet reliant le routeur et le modem est correctement branché et modem et le routeur sont sous tension. Si un ou plusieurs ordinateurs sous ten connectés au routeur par un câble Ethernet, les voyants numérotés correspondant port LAN du routeur s'allument.

Vériez les paramètres WiFi

Assurez-vous que les paramètres WiFi de l'ordinateur ou de l'appareil mobile comp Wi-Fi et du routeur correspondent exactement. Le nom de réseau WiFi (SSID) e paramètres de sécurité WiFi du routeur et de l'ordinateur ou du périphérique n doivent correspondre exactement. Les mots de passe WiFi sont sensibles à la c

Si vous congurez une liste de contrôle d'accès, vous devez ajouter l'adresse MA chaque ordinateur et périphérique mobile à la liste de contrôle d'accès du rout

Vériez les paramètres réseau

Si votre ordinateur ou votre périphérique mobile ne peut pas se connecter au assurez-vous que les paramètres réseau de l'ordinateur ou du périphérique mobile sont corrects. Les ordinateurs et les périphériques mobiles doivent utiliser les adi IP du réseau sur le même réseau que le routeur. Par défaut, presque tous les

et périphériques mobiles sont congurés pour obtenir automatiquement une adresse IP à l'aide de DHCP.

Certains fournisseurs d'accès Internet exigent que vous utilisiez l'adresse MAC de l'ordinateur initialement enregistré sur le compte, mais il s'agit d'une situation inhabituelle. Vous pouvez afcher l'adresse MAC sur la page périphériques connect de l'interface Web du routeur.

Dépanner avec les voyants

Par défaut, le routeur utilise les paramètres de voyants standard.

Comportement standard des voyants lorsque le routeur est sous tension

Après avoir mis le routeur sous tension, vérifiez que la séquence d'événements se produit :

1. Lors de la première mise sous tension, vériez que le voyant d'alimentation e allumé.
2. Après environ deux minutes, vériez les points suivants :

• Le voyant d'alimentation est allumé.
• Le voyant Internet est allumé.
- Le voyant WiFi est allumé (sauf si vous avez désactivé l'émetteur-récepteur

Vous pouvez utiliser les voyants situés sur le panneau avant du routeur pour le dépannage.

Le voyant d'alimentation est éteint ou clignote

Cela peut se produire pour un certain nombre de raisons. Vériez les points su

• Assurez-vous que l'adaptateur secteur est correctement connecté à votre routeur et à une prise électrique en état de marche.
  • Assurez-vous d'utiliser l'adaptateur secteur fourni par NETGEAR pour ce produit.
• Si le voyant d'alimentation clignote lentement et en continu, le micrologiciel de routeur est corrompu. Cela peut se produire si une mise à jour du micrologiciel interrompue ou si le routeur détecte un problème avec le micrologiciel. Si l'persiste, il est probable qu'il existe un problème matériel. Pour obtenir des

instructions de récupération ou de l'aide en cas de problème matériel, contact support technique à l'adresse netgear.com/support.

Les voyants ne s'éteignent jamais

Lorsque le routeur est sous tension, les voyants s'allument pendant environ 10 se puis s'éteignent. Si tous les voyants restent allumés, cela indique une panne au du routeur.

Si tous les voyants sont toujours allumés une minute après la mise sous tension, comme suit :

- Mettez le routeur hors tension puis sous tension pour voir s'il se remet en

- Appuyez sur le bouton Réinitialiser et maintenez-le enfoncé pour rétablir les paramètres d'usine du routeur.

Si l'erreur persiste, un problème matériel peut en être la cause. Contactez l'assi technique à l'adresse netgear.com/support.

Les voyants du port LAN Ethernet ou Internet sont é

Si le voyant Internet ou le voyant du port LAN Ethernet ne s'allument pas lor connexion Ethernet est établie, vériez les points suivants :

- Assurez-vous que les connexions du câble Ethernet sont bien xées au routeur au modem ou à l'ordinateur.

- Assurez-vous que le modem ou l'ordinateur connecté est sous tension.

• Vériez que vous utilisez le câble correct.

Lorsque vous connectez le port Internet du routeur à un modem, utilisez le câ avec le modem. Ce câble peut être un câble Ethernet direct standard ou un Ethernet croisé.

Le voyant WiFi est éteint.

Si le voyant Wi-Fi reste éteint, vériez si quelqu'un a appuyé sur le bouton ma Wi-Fi du routeur. Ce bouton permet d'activer et de désactiver les radios WiFi d Si une personne a désactivé les radios WiFi à l'aide de l'interface Web du ro voyant WiFi reste également éteint. Le voyant WiFi s'allume lorsque les radios V activées.

Vous ne pouvez pas vous connecter au routeur

Si vous ne parvenez pas à vous connecter au routeur à partir d'un ordinateur périphérique mobile sur votre réseau local, vériez les points suivants :

• Si vous utilisez un ordinateur connecté par Ethernet, vériez la connexion par entre l'ordinateur et le routeur.
• Si vous utilisez un ordinateur ou un périphérique mobile compatible Wi-Fi, vé la connexion Wi-Fi entre l'ordinateur ou le périphérique mobile et le routeur.
• Assurez-vous d'utiliser les informations de connexion correctes. Le nom d'utilisat est admin. Le mot de passe est celui que vous avez spécié la première fo vous vous connectez. (Le mot de passe par défaut est password.) Le nom et le mot de passe sont sensibles à la casse. Ces informations sont sensible casse.
• Quittez le navigateur et relancez-le.
• Assurez-vous que Java, JavaScript ou ActiveX est activé dans votre navigateur. vous utilisez Internet Explorer, cliquez sur le bouton Actualiser pour vous assu que l'applet Java est chargée.
• Assurez-vous que l'adresse IP de votre ordinateur ou de votre périphérique m se trouve dans le même sous-réseau que le routeur. Si vous utilisez le sché d'adressage recommandé, l'adresse IP de votre ordinateur ou de votre périphér mobile est comprise entre 192.168.1.2 et 192.168.1.254.
• Si l'adresse IP de votre ordinateur ou de votre périphérique mobile est 169.10, l'ordinateur ou le périphérique mobile n'a pas pu atteindre le serveur DHCP routeur et le système d'exploitation Windows ou Mac a généré et attribué un adresse IP. Une telle adresse IP générée automatiquement se situe dans la p 169.254.x.x. Si votre adresse IP se trouve dans cette plage, vériez la connexi entre l'ordinateur ou le périphérique mobile et le routeur, puis redémarrez vo ordinateur ou votre périphérique mobile.
• Si l'adresse IP de votre routeur a été modifiée et que vous ne connaissez p IP actuelle, supprimez les paramètres par défaut de la conguration du routeur. Cette opération dénit l'adresse IP du routeur sur 192.168.1.1.

Astuce: Si le routeur est en mode point d'accès ou pont et que vous ne pas l'adresse IP qui lui est attribuée, essayez d'abord d'utiliser une application scanner IP pour détecter l'adresse IP. (Les applications de lecteur IP sont disp en ligne gratuitement.) Si vous pouvez détecter l'adresse IP, vous n'avez pas de réinitialiser les paramètres par défaut du routeur.

- Si vous essayez de congurer votre routeur NETGEAR en remplacement d'une passerelle ADSL sur votre réseau, le routeur ne peut pas exécuter de nombr services de passerelle. Par exemple, le routeur ne peut pas convertir les dor ADSL ou câble en informations réseau Ethernet. NETGEAR ne prend pas en une telle conguration.

Vous ne pouvez pas accéder à Internet

Si vous pouvez accéder à votre routeur mais pas à Internet, vériez si le route obtenir une adresse IP WAN auprès de votre fournisseur d'accès Internet (FAI). que votre FAI ne fournisse une adresse IP xe, votre routeur demande une adre au FAI. Vous pouvez déterminer si la demande a réussi à l'aide de l'interface routeur.

Pour vérier l'adresse IP WAN :

1. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique mol connecté au réseau du routeur.
2. Sélectionnez un site externe tel que https://www.netgear.com/.
3. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).

La page D'accueil AVANCÉE s'afche.

1. Vériez qu'une adresse IP est afchée pour le port Internet. Si 0.0.0.0 s'afche, routeur n'a pas obtenu d'adresse IP auprès de votre FAI.

Si votre routeur ne peut pas obtenir d'adresse IP auprès du FAI, vous devrez forcer votre modem à reconnaître votre nouveau routeur en redémarrant votre ré Pour plus d'informations, consultez la section Séquence de redémarrage du réseau la page 180.

Si votre routeur ne parvient toujours pas à obtenir une adresse IP auprès du problème peut être l'un des suivants :

• Votre fournisseur d'accès Internet (FAI) peut nécessiter un programme de conné Demandez à votre FAI s'il a besoin de PPP sur Ethernet (PPPoE) ou d'un a de connexion.
• Si votre FAI a besoin d'une connexion, le nom de connexion et le mot de peut-être mal dénis.
• Votre FAI peut vérifier le nom d'hôte de votre ordinateur. Attribuez le nom de l'ordinateur de votre compte FAI comme nom de compte sur la page de conguration Internet.
• Si votre FAI autorise une seule adresse MAC Ethernet à se connecter à Inte vérie l'adresse MAC de votre ordinateur, effectuez l'une des opérations suivant :
• Informez votre FAI que vous avez acheté un nouveau périphérique réseau demandez-lui d'utiliser l'adresse MAC du routeur.
• Congurez votre routeur pour cloner l'adresse MAC de votre ordinateur.

Si votre routeur a obtenu une adresse IP, mais que votre ordinateur ne charge pages Web à partir d'Internet, cela peut être dû à une ou plusieurs des raiso :

• Il se peut que votre ordinateur ne reconnaisse aucune adresse de serveur D En général, votre FAI fournit les adresses d'un ou de deux serveurs DNS qui pouvez utiliser. Si vous avez saisi une adresse DNS lors de la configuration d redémarrez votre ordinateur et vériez l'adresse DNS. Vous pouvez congurer manuellement votre ordinateur avec des adresses DNS, comme expliqué dans documentation de votre système d'exploitation.
• Le routeur n'est peut-être pas conguré comme passerelle TCP/IP sur votre ordinateur.
  Si votre ordinateur obtient ses informations du routeur par DHCP, redémarrez l'ordinateur et vériez l'adresse de la passerelle.
• Vous exécutez peut-être un logiciel de connexion qui n'est plus nécessaire. Si votre FAI vous a fourni un programme pour vous connecter à Internet, v plus besoin d'exécuter ce logiciel après l'installation de votre routeur.

Dépannage de la navigation Internet

Si votre routeur peut obtenir une adresse IP, mais que votre ordinateur ne peu charger de pages Web à partir d'Internet, il se peut que cela se soit produit raisons suivantes :

• Le compteur de trac est activé et la limite a été atteinte.
  En congurant le compteur de trac pour ne pas bloquer l'accès à Internet la limite de trac est atteinte, vous pouvez reprendre l'accès à Internet. Si vo fournisseur d'accès Internet (FAI) dénit une limite d'utilisation, il peut vous fac l'excédent.
• Il se peut que votre ordinateur ne reconnaisse aucune adresse de serveur D serveur DNS est un hôte sur Internet qui convertit les noms Internet (comme adresses www) en adresses IP numériques.
  En général, votre FAI fournit les adresses d'un ou de deux serveurs DNS qui pouvez utiliser. Si vous avez saisi une adresse DNS lors de la configuration de redémarrez votre ordinateur.
  Vous pouvez également configurer votre ordinateur manuellement avec une adresse DNS, comme expliqué dans la documentation de votre ordinateur.
• Le routeur n'est peut-être pas conguré comme passerelle par défaut sur votre ordinateur.
  Redémarrez l'ordinateur et vériez que l'adresse du routeur (www.routerlogin.net) est répertoriée par votre ordinateur comme adresse de passerelle par défaut.

Les modifications ne sont pas enregistrées

Si le routeur n'enregistre pas les modifications apportées dans l'interface Web du routeur, procédez comme suit :

• Lorsque vous entrez les paramètres de conguration, cliquez toujours sur le bo appliquer avant de passer à une autre page ou un autre onglet, sinon vos modifications sont perdues.
• Cliquez sur le bouton Actualiser ou Rafraîchir du navigateur Web. Il est possible que les modifications se soient produites, mais les anciens paramètres peuvent trouver dans le cache du navigateur Web.

Dépannage de la connectivité Wi-Fi

Si vous rencontrez des difficultés pour vous connecter au routeur via Wi-Fi, essay d'isoler le problème :

• L'appareil ou l'ordinateur WiFi que vous utilisez trouve-t-il votre réseau WiFi ? Si ce n'est pas le cas, vérifiez le voyant WiFi du routeur. S'il est désactivé, appuyer sur le bouton WiFi on/off du routeur pour réactiver les radios WiFi routeur.
  Si vous avez désactivé la diffusion SSID du routeur, votre réseau WiFi est m ne s'afche pas dans la liste d'analyse de votre client WiFi. (Par défaut, la c SSID est activée.)
• Votre périphérique WiFi prend-il en charge la sécurité que vous utilisez pour réseau WiFi (WPA, WPA2 ou WPA3) ?
• Si vous souhaitez afcher les paramètres WiFi du routeur, utilisez un câble Eth pour connecter un ordinateur à un port LAN du routeur. Connectez-vous ensu routeur et sélectionnez DE BASE > sans I.

Remarque : Assurez-vous de cliquer sur le bouton appliquer si vous modiez les paramètres.

Si votre périphérique WiFi détecte votre réseau mais que la puissance du signa faible, vériez les conditions suivantes :

• Votre routeur est-il trop éloigné de votre ordinateur ou trop proche ? Placez ordinateur près du routeur, à une distance d'au moins 6 mètres (1.8 pieds), si la puissance du signal s'améliore.
• Des objets entre le routeur et votre ordinateur bloquent-ils le signal WiFi ?

Dépannez votre réseau à l'aide de l'utilit ping

La plupart des périphériques et routeurs réseau contiennent un utilitaire ping qui un paquet de demande d'écho au périphérique désigné. Le périphérique répond ensuite avec une réponse d'écho. Vous pouvez facilement dépanner un réseau à de l'utilitaire ping de votre ordinateur ou de votre station de travail.

Testez le chemin LAN vers votre routeur

Vous pouvez envoyer une requête ping au routeur à partir de votre ordinateur vérieur que le chemin du réseau local vers votre routeur est correctement congu

Pour envoyer une requête ping au routeur à partir d'un ordinateur Windows

1. Depuis la barre d'outils Windows, cliquez sur le bouton Démarrer et sélectio Exécuter.

2. Dans le champ prévu à cet effet, tapez ping suivi de l'adresse IP du rout dans cet exemple :

ping www.routerlogin.net

1. Cliquez sur le bouton OK.

Un message comme celui-ci apparaît :

Si la connexion est établie, le message suivant apparaît :

Si la connexion échoue, le message suivant apparaît :

Request timed out

Si le chemin ne fonctionne pas correctement, l'un des problèmes suivants peut produire :

- Mauvaises connexions physiques.

Pour une connexion laire, assurez-vous que le voyant numéroté du port LAN allumé pour le port auquel vous êtes connecté.

Vériez que les voyants appropriés sont allumés pour vos périphériques réseau. votre routeur et votre ordinateur sont connectés à un commutateur Ethernet d'assurez-vous que les voyants de liaison sont allumés pour les ports de conn connectés à votre ordinateur et à votre routeur.

- Mauvaise conguration réseau.

Vérifiez que le pilote de carte Ethernet et le logiciel TCP/IP sont installés et sur votre ordinateur.

Vériez que l'adresse IP de votre routeur et de votre ordinateur est correcte les adresses se trouvent sur le même sous-réseau.

Testez le chemin entre un ordinateur Windows et un ordinateur distant périphérique

Pour tester le chemin entre un ordinateur Windows et un périphérique dista

1. Depuis la barre d'outils Windows, cliquez sur le bouton Démarrer et sélectio Exécuter.

2. Dans la fenêtre Exécuter de Windows, saisissez

ping -n 10

Où est l'adresse IP d'un périphérique distant tel que votre serveur DNS ISP.

Si le chemin fonctionne correctement, des messages similaires à ceux indiqués Testez le chemin LAN vers votre routeur à la page 188le.

1. Si vous ne recevez pas de réponse, vériez les points suivants :

2. Vériez que l'adresse IP de votre routeur est répertoriée comme passerelle défaut pour votre ordinateur. Si DHCP attribue la conguration IP de vos ordinateurs, ces informations ne sont pas visibles dans le panneau de conguration réseau de votre ordinateur. Vériez que l'adresse IP du routeur répertoriée comme passerelle par défaut.

3. Vérifiez que l'adresse réseau de votre ordinateur (la partie de l'adresse IP s par le masque de sous-réseau) est différente de l'adresse réseau du périph distant.
4. Vériez que votre modem câble ou DSL est connecté et fonctionne.
5. Si votre FAI a attribué un nom d'hôte à votre ordinateur, entrez ce nom comme nom de compte sur la page Conguration Internet.
6. Votre FAI rejette peut-être les adresses MAC Ethernet de tous vos ordinate sauf un.

De nombreux FAI haut débit restreignent l'accès en autorisant le trac uniquen à partir de l'adresse MAC de votre modem haut débit. Certains FAI limitent l'accès à l'adresse MAC d'un seul ordinateur connecté à ce modem. Si c'est configurez votre routeur pour « cloner » ou « usurper » l'adresse MAC de autorisé.

14

Informations supplémentaires

Ce chapitre contient des informations techniques sur votre routeur.

Ce chapitre contient les rubriques suivantes :

• Réglages d'usine
  • Caractéristiques techniques

Réglages d'usine

Vous pouvez rétablir les paramètres d'origine du routeur. Utilisez l'extrémité d'un trombone ou d'un objet similaire pour appuyer sur le bouton de réinitialisation l'arrière du routeur et le maintenir enfoncé pendant au moins sept secondes. Le se réinitialise et revient aux paramètres de configuration d'usine indiqués dans le suivant.

Table 3. Paramètres par défaut

	paramètre par défautFonction
Connexion au routeur
l'utilisateur	www.routerlogin.com ou www.routerlogin.netAdresse de connexion pour
la casse)	adminNom d'utilisateur (sensible à
(sensible à la casse)	passwordMot de passe de connexion
Connexion Internet
	Utilisation de l'adresse matérielle par défautAdresse MAC WAN
	1 500Taille MTU WAN
Réseau local
	192.168.1.1IP réseau local
	255.255.255.0Masque de sous-réseau
	Sous tensionServeur DHCP
	192.168.1.2 à 192.168.1.254Plage DHCP
	Dépend de la référence de votre routeurFuseau horaire
	192.168.1.2Adresse IP de début (DHCP)
	192.168.1.254Adresse IP de n (DHCP)
Heure réglée pour l'heure Désactivé(e)d'été
Wi
Nom SSID	Voir l'étiquette du routeur
Sécurité	WPA2-PSK (AES)

Table 3. Paramètres par défaut ()

	paramètre par défautFonction
	Sous tensionDiffuser le SSID
Vitesse de transmission	AutomatiqueRemarque: Le débit maximal du signal sans l est généré conformément à la norme IEEE 802.11. Le débit réel peut varier. L'état du réseau et les conditions d'utilisation, notamment le volume du trac réseau, les matériaux et la structure du bâtiment ainsi que le surdébit du réseau, réduisent la vitesse réelle de transmission des données.
	États-Unis aux États-Unis ; sinon, varie selon la régionPays/région
Canal radio	2,4 GHz Automatique5 GHz pour WW : canal 445 GHz pour l'Amérique du Nord : canal 153
Mode de fonctionnement par défaut	RAX70 :• 2,4 GHz Jusqu'à 600 Mbit/s.• 5 GHz 1 : Jusqu'à 1200 Mbit/s.• 5 GHz 2 : Jusqu'à 4803 Mbit/s.

Caractéristiques techniques

Table 4. Spécications du routeur

	DescriptionFonction
Protocoles de données et de routage	TCP/IP, RIP-1, RIP-2, DHCP, PPPoE, PPTP, Dynamic DNS, UPnP, SMB et L2TP
Adaptateur secteur	Amérique du Nord : Entrée 100-110V, 50/60 HzRoyaume-Uni, Australie : 220 V, 50/60 Hz, entréeEurope Entrée 200-240V, 50/60 HzToutes les régions (sortie) : SORTIE 12 V/3,5A CC
Dimensions	Format plié : 11.85 x 8.15 x 3.31 po (301 x 207 x 84 mm)Taille dépliée : 13.66 x 8.19 x 6.57 po (347 x 208 x 167 mm)
	2.58 g (1171 lb)Poids
fonctionnement	0° à 40°C (32° à 104° F)Température de
	90 % d'humidité relative maximum, sans condensationHumidité de fonctionnement

Table 4. Spécications du routeur ()

	DescriptionFonction
Emissions électromagnétiques	FCC partie 15 classe B.EN 55032 (CISPR 32), EN 55024 (CISPR 24), CLASSE B.
	Compatible avec 10BASE-T, 100BASE-TX, 1000BASE-T ou RJ-45Réseau local
	Compatible avec 10BASE-T, 100BASE-TX, 1000BASE-T ou RJ-45WAN
WiFi	Le débit maximal du signal WiFi est conforme à la norme IEEE® 802.11.Remarque: Le débit maximal du signal Wi suit la norme IEEE 802.11. La vites de transmission des données et la couverture Wi réelles varient et peuvent être réduites en fonction de l'état du réseau et des conditions d'utilisation, y compris le volume du trac réseau et la structure du bâtiment. NETGEAR ne fait aucune déclaration ni garantie quant à la compatibilité de ce produit avec les normes A
	2.4 GHz AX : 2x2 (Tx/Rx) 1024 QAM 40 MHz, jusqu'à 0,6 Gbit/s.5 GHz-1 AX : 2x2 (Tx/Rx) 1024 QAM 80 MHz, jusqu'à 1.2 Gbit/s.5 GHz-2 AX : 4x4 (Tx/Rx) 1024 QAM 160 MHz, jusqu'à 4.8 Gbit/s.Rétrocompatible avec le Wi 802.11a/b/g/n/ac
	Détection automatique du tauxDébits de données radio
Normes de codage des données	Prise en charge de la norme IEEE 802.11ax 2,4 GHz 1024 QAMPrise en charge de la norme IEEE 802.11ax 5,0 GHz 160 MHz 1024 QAM
Nombre maximum d'ordinateurs par réseau sans I	Limité par la quantité de trafic réseau WiFi généré par chaque nœud (généralement 50 à 70 nœuds).
802.11 sécurité	WPA2-PSK [AES]WPA-PSK [TKIP] + WPA2-PSK [AES]WPA/WPA2 EntrepriseWPA3-Personnel
