Type de produit	Carte mère
Marque	Supermicro
Modèle	X10SLV (également X10SLV-Q)
Format	Mini-ITX (170 x 170 mm)
Socket CPU	Socket H3 (LGA1150)
Chipset	Intel C224
Mémoire supportée	2 x SODIMM DDR3, jusqu'à 16 Go, 1333/1600 MHz
Slots d'extension	1 x PCI-Express 2.0 x16 (X10SLV) ou 1 x PCI-Express 3.0 x16 (X10SLV-Q)
Stockage	2 x SATA 6 Gbit/s + 2 x SATA 3 Gbit/s
Audio	HD Audio avec prises jack 3,5 mm
Réseau	2 x Gigabit Ethernet (RJ45)
USB arrière	2 x USB 3.0 + 2 x USB 2.0
USB internes	2 x USB 2.0 (header)
Sorties vidéo	1 x VGA, 1 x DVI-I, 1 x HDMI, 1 x DisplayPort
Connecteurs série	2 x COM (header)
Autres connecteurs	TPM, Watchdog, SATA DOM, GPIO
Alimentation	24 broches ATX + 4 broches CPU
Poids	Environ 0,5 kg
Température de fonctionnement	0 °C à 50 °C
Fonctions principales	Support processeurs Intel Core 4e gén., mémoire DDR3L, affichage multiple, double LAN, gestion à distance (IPMI optionnel)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter les liquides.
Sécurité	Module TPM intégré, Watchdog réinitialisable
Pièces détachées et réparabilité	Disponibles sur le site Supermicro (manuels, drivers, etc.)

FOIRE AUX QUESTIONS - X10SLV Supermicro

Quel type de processeur est compatible avec la carte mère X10SLV ?

La carte mère X10SLV supporte les processeurs Intel Core de quatrième génération (Haswell) sur socket LGA1150, y compris les séries Core i7, i5, i3, Pentium et Celeron.

Quelle quantité maximale de mémoire RAM peut-on installer ?

La carte mère supporte jusqu'à 16 Go de mémoire DDR3 Non-ECC sous forme de deux modules SODIMM, avec des fréquences de 1333 ou 1600 MHz.

Comment brancher le panneau avant (bouton power, LED) ?

Connectez les câbles du panneau avant au connecteur JF1 situé sur la carte mère. Référez-vous au schéma du manuel pour identifier les broches (alimentation, reset, LED, etc.).

Quels types de disques durs puis-je utiliser ?

La carte mère dispose de deux ports SATA 6 Gbit/s et deux ports SATA 3 Gbit/s, compatibles avec les disques durs et SSD SATA standards.

Comment effacer le mot de passe BIOS ou réinitialiser le CMOS ?

Placez le cavalier JBT1 en position court-circuit pendant quelques secondes, puis remettez-le en position normale (ouvert). Cela efface les paramètres CMOS.

La carte mère supporte-t-elle le dual channel pour la mémoire ?

Oui, la carte mère supporte le mode double canal (dual channel). Pour l'activer, installez les modules de mémoire dans les deux slots DIMMA1 et DIMMB1, de préférence identiques.

Peut-on utiliser un processeur sans carte graphique dédiée ?

Oui, les processeurs Intel Core de 4e génération intègrent un contrôleur graphique HD Graphics. La carte mère dispose de sorties VGA, DVI, HDMI et DisplayPort pour l'affichage.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS sur le site Supermicro. Créez une clé USB amorçable, copiez le fichier BIOS, puis démarrez l'utilitaire de mise à jour (MFlash ou équivalent) depuis le BIOS.

Que faire si la carte mère ne démarre pas ?

Vérifiez les connexions d'alimentation (24 broches et 4 broches CPU). Assurez-vous que le processeur et la mémoire sont correctement installés. Réinitialisez le CMOS (cavalier JBT1). Consultez le manuel pour les voyants LED.

Où trouver les pilotes et documents pour cette carte mère ?

Les pilotes et manuels sont disponibles sur le site de Supermicro : manuels et FTP.

MODE D'EMPLOI X10SLV Supermicro

SUPERMICR

美超微囊脑股份有限公司

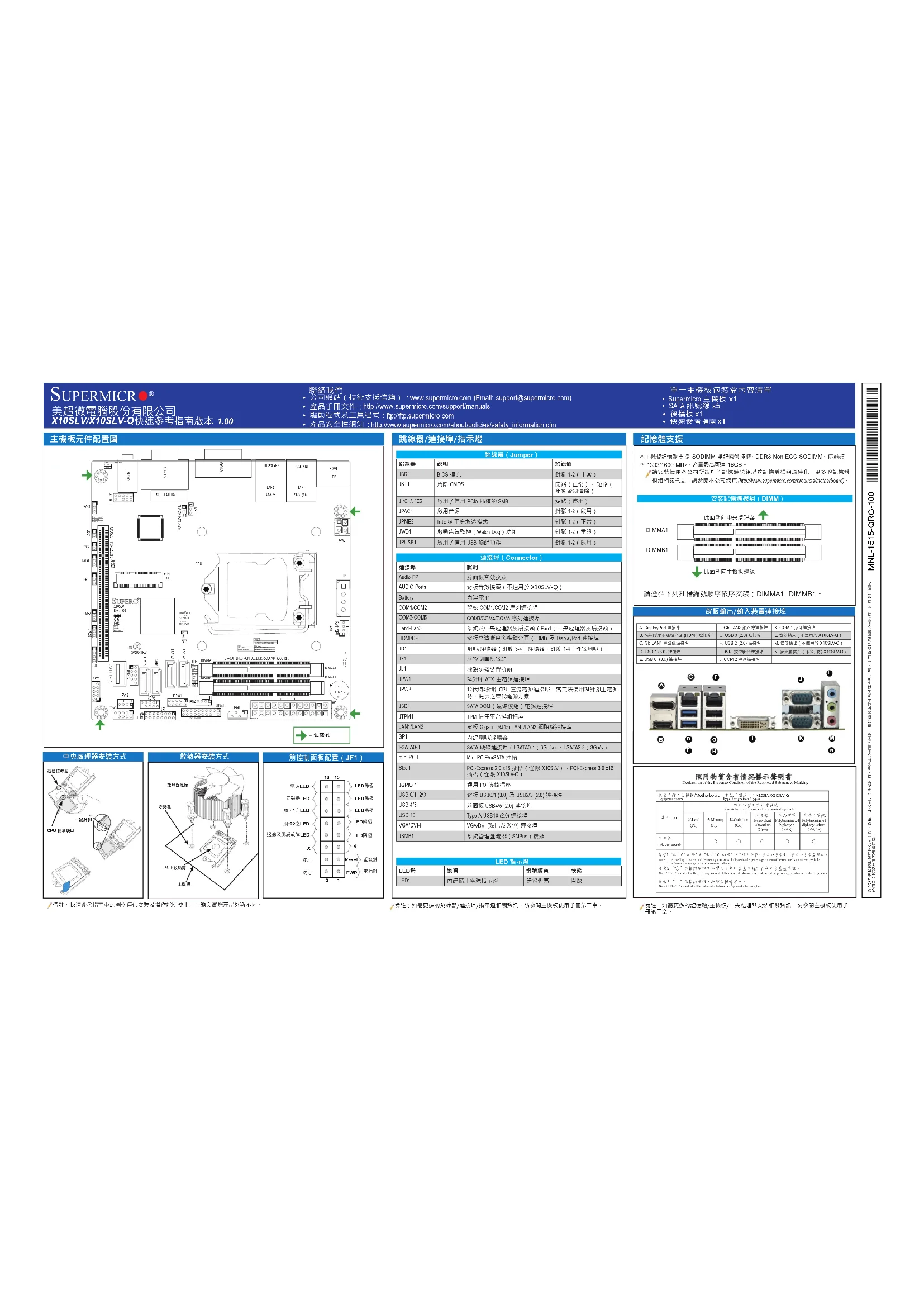

X10SLV/X10SLV-Q快速参考指南版本 1.00

聯絡我們

公司网站（技術支援信箱）：www(supermicro.com (Email:[e-mail])
·產品手冊文件：http://www(supermicro.com/support/manuals
·驅動程式及工具程式：ftp://ftp.supermicro.com
·產品安全性須知：http://www(supermicro.com/about/policies/safety information.cfm

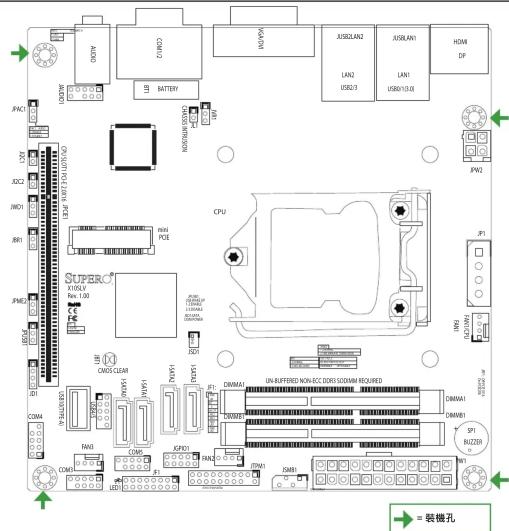

主機板元件配置圖

中央處理器安装方式

散熱器安装方式

前控制面板配置（JF1）

備註：快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。

跳線器/連接焊/指示燈

跳線器(Jumper)
跳線器	説明	預設值
JBR1	BIOS 實原	針節 1-2 (正常)
JBT1	清除 CMOS	開路(正常)、短路(短 能資料清除)
JFC1/JPC2	啟用 / 使用 PCIe 插槽的 SMB	短路(停用)
JPAC1	啟用音源	針節 1-2 (取用)
JPME2	Intel® 工廠製造模式	針節 1-2 (正常)
JWD1	啟動系統監控 (Watch Dog) 功能	針節 1-2 (重設)
JPUSB1	啟用 / 備用 USB 暢醒功能	針節 1-2 (啟用)

連接埠（Connector）

接接埠	説明
Audio FP	前面板音效接頭
AUDIO Ports	音箱音效接頭(不適用於X10SLV-Q)
Battery	內建電池
COM1/COM2	音箱 COM1/COM2 序列連接埠
COM3/COM5	COM3/COM4/COM5 序列連接埠
Fan1/Fan3	系統及中央處理器風輪接頭(Fan1:中央處理器風輪接頭)
HDMI/DP	音箱高清晰度多媒體介面(HOM)及DisplayPort 援接埠
JD1	喇叭/蜂鳩器(針對3-4:蜂鳩器,針對1-4:外接喇叭)
JF1	前控制面板接頭
JL1	機架防塵裝置接頭
JPW1	24針部 ATX 主電源連接埠
JPW2	12伏4针射CPU直流電源連接塗,當無法使用24針部主電源時,提供之替代電源方案
JSD1	SATA DOM (磁碟模組)電源連接塗
JTPM1	TPM 信任平台模组插座
LAN1/LAN2	音箱 Gigabit (RU45) LAN1/LAN2 線路線連接塗
SP1	内建連絡UI/蜂鳩器
I-SATA0-3	SATA 硬磁連接塗(-SATA0-1:6Gb/sec - I-SATA2-3:3Gb/s)
mini PCIe	Mini PCIe/mSATA插槽
Slot 1	PCI-Express 2.0 x16插槽(限長X10SLV), PCI-Express 3.0 x16插槽(僅限X10SLV-Q)
JGPIO 1	通用I/O 備輸插座
USB 0/1, 2/3	音箱 USB0/1 (3.0)及USB2/3 (2.0)連接塗
USB 4/5	前面板 USB4/5 (2.0)連接塗
USB 10	Type A USB10 (2.0)連接塗
VGA/DVI-I	VGA/DVI (頻比及數位)連接塗
JSMB1	系統管理流排(SMBus)連接

LED指示灯

LED燈	説明	燈號顏色	狀態
LED1	內建備用電源指示燈	燈線熄亮	開敠

備註：如需更多的跳線器/連接墊/指示燈相關資訊，請參閱主機板使用手冊第二章。

單一主機板包裝盒內容清單

• Supermicro 主機板 x1
  ·SATA訊號線×5
  ·後檔板×1
  快速参考指南x1

記憶體支援

本主板微记忆支撑SODIMM忆想倍增器DSP-DDR3Non-ECSCODIMM- 傍触频率1333/1600MHz，容量最高可选16GB。

• 购售使用本公司可辨认的记账機體按照連記帳總機體組類化，更多的記帳機體相關信息請參閱本公司網頁（http://www.simplex.com/products/motherboard/）

安裝記憶體模組（DIMM）

此面朝向主機板邊緣

請遵循下列插槽編號順序依序安裝：DIMMA1，DIMMB1。

背板輸出/輸入裝置連接埠

A. DisplayPort 循环接	F. Gb LAN2 预埋端接单排	K. COM 1 列串接 接
B. 高端测试度密度耦合器(HMDI)接地接	C. USB 3 (2.0) 地接 接	L. 着重输入(不适用於 X105LV-Q)
C. Gb LAN1 阻抗接地接通	H. USB 2 (2.0) 继接 接	M. 安装输出(不适用於 X105LV-Q)
D. USB 1 (3.0) 增强 接	I. DVI 卡位型普降接单 接	N. 费克填充孔(不适用於 X105LV-Q)
E. USB 0 (3.0) 循环接	J. COM 2 号子串接 接

限用物貯含有情況標示聲明書

Declaration of the Presence Condition of the Restricted Substances Marking

实验1(水)
实验2	取下层Matterboard Type Designation (Type)
	控制轴向振动的实验条件
	实验1(水)	取下层Matterboard Type Designation (Type)	控制轴向振动的实验条件
			常数K	压痕 Hausstehn crommission (cr+cr)	流形学 Polymagnetic leachage (PbE)	流形学 Polymagnetic polymershed (PBDE)
土样和 (Matterboard)	-	○	○	○	○	○

需注：如需要的另起償體/主模板/中央處理器裝安相關資訊，請參閱主機板使用手冊第二章。
