Type de produit	Satellite Wi-Fi Mesh Tri-Band
Modèle	Orbi RBS750
Dimensions	231 x 183 x 71 mm (9.1 x 7.2 x 2.8 pouces)
Poids	862 g (1.9 lb)
Alimentation	Adaptateur secteur 12 V CC, 3.5 A
Entrée alimentation	120 V, 60 Hz (NA) / 240 V, 50 Hz (UK/AU) / 230 V, 50 Hz (EU)
Bandes Wi-Fi	Tri-Band : 2.4 GHz, 5 GHz avant, 5 GHz backhaul
Débits Wi-Fi max	2.4 GHz : 600 Mbit/s ; 5 GHz avant : 1200 Mbit/s ; 5 GHz backhaul : 2400 Mbit/s
Normes Wi-Fi	IEEE 802.11b/g/n/ax (2.4 GHz) ; IEEE 802.11a/n/ac/ax (5 GHz)
Sécurité Wi-Fi	WPA2-PSK (AES), WPA-PSK (TKIP) + WPA2-PSK (AES), WPA3-Personnel (SAE)
Ports Ethernet	2 ports Ethernet RJ-45 10/100/1000 Mbps
Protocoles réseau	TCP/IP, DHCP, DNS dynamique, UPnP
Température de fonctionnement	0°C à 40°C (32°F à 104°F)
Humidité de fonctionnement	90 % HR max sans condensation
Certifications CEM	FCC Part 15 Class B, ICES-003 Class B, EN 55032, EN 55035, AS/NZS CISPR 32 Class B
Contenu de la boîte	Satellite Orbi RBS750, adaptateur secteur, câble Ethernet
Garantie	Garantie limitée NETGEAR (consulter le site officiel)
Réparabilité	Pièces détachées non disponibles séparément ; réinitialisation par bouton Reset

FOIRE AUX QUESTIONS - Orbi RBS750 NETGEAR

Comment synchroniser le satellite Orbi RBS750 avec le routeur Orbi ?

Placez le satellite à portée du routeur, branchez-le. La LED clignote en blanc. Attendez que la LED devienne bleue (bonne connexion) ou orange (connexion correcte). Si elle devient magenta, rapprochez le satellite et réessayez, ou appuyez sur le bouton Sync du routeur puis sur celui du satellite dans les deux minutes.

Quelle est la signification des voyants LED du satellite ?

Le voyant d'alimentation à l'arrière : vert fixe (sous tension), orange fixe (démarrage), orange clignotant (réinitialisation), rouge clignotant (micrologiciel corrompu). Le voyant avant : blanc clignotant (démarrage), bleu (bonne connexion puis s'éteint après 3 min), orange (connexion correcte puis s'éteint), magenta (échec de synchronisation), éteint (fonctionnement normal).

Comment réinitialiser le satellite aux paramètres d'usine ?

Utilisez un trombone ou un objet similaire pour appuyer sur le bouton Reset à l'arrière du satellite et maintenez-le enfoncé pendant au moins 7 secondes jusqu'à ce que le voyant clignote. Le satellite redémarre avec les paramètres d'usine.

Puis-je connecter des appareils filaires au satellite ?

Oui, le satellite Orbi RBS750 dispose de 2 ports Ethernet RJ-45 Gigabit pour connecter des appareils filaires comme un ordinateur, une console de jeux ou un téléviseur.

Comment mettre à jour le micrologiciel du satellite ?

La mise à jour s'effectue depuis l'interface Web du routeur Orbi. Connectez-vous à orbilogin.com, allez dans Avancé > Gestion > Mise à jour du micrologiciel. Le routeur recherche et applique les mises à jour pour le routeur et le satellite automatiquement ou manuellement.

Le satellite ne se synchronise pas avec le routeur, que faire ?

Assurez-vous que le satellite est à portée du routeur (moins de 10 mètres en intérieur). Vérifiez que le routeur est allumé et que le bouton Sync n'a pas été pressé accidentellement. Essayez de rapprocher le satellite, puis redémarrez les deux appareils. Si le problème persiste, réinitialisez le satellite.

Quelle est la différence entre les bandes 2.4 GHz et 5 GHz sur le satellite ?

La bande 2.4 GHz offre une meilleure portée et pénètre mieux les obstacles, mais des débits plus faibles (jusqu'à 600 Mbit/s). La bande 5 GHz avant offre des débits plus élevés (jusqu'à 1200 Mbit/s) mais une portée plus courte. La bande 5 GHz backhaul est dédiée à la communication entre le routeur et le satellite pour optimiser les performances.

Comment modifier le nom du réseau Wi-Fi (SSID) et le mot de passe ?

Connectez-vous à l'interface Web du routeur (orbilogin.com). Allez dans De base > Sans fil. Vous pouvez y modifier le SSID et le mot de passe. Cliquez sur Appliquer. Notez que le satellite utilise le même SSID que le routeur.

Puis-je utiliser le satellite sans l'application Orbi ?

Oui, vous pouvez configurer et gérer le système Orbi via l'interface Web du routeur à l'adresse orbilogin.com. L'application Orbi est une alternative pratique pour la configuration initiale et la gestion depuis un appareil mobile.

Que faire si la LED du satellite reste magenta ?

Une LED magenta indique un échec de synchronisation. Débranchez le satellite et rapprochez-le du routeur (à moins de 3 mètres). Rebranchez-le et attendez 2 minutes. Si la LED reste magenta, appuyez sur le bouton Sync du routeur puis, dans les 2 minutes, sur le bouton Sync du satellite. Si cela ne fonctionne pas, réinitialisez les deux appareils.

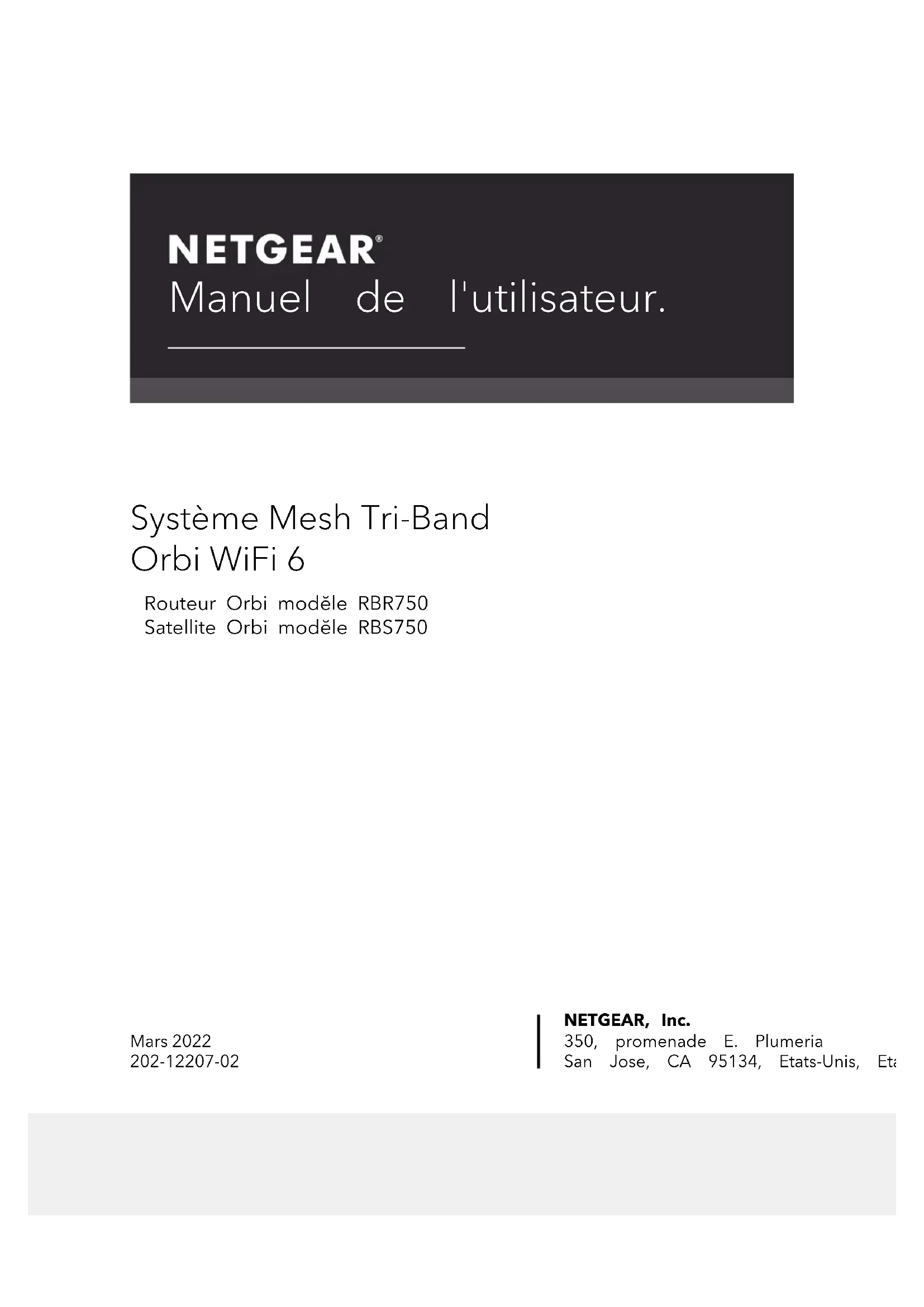

MODE D'EMPLOI Orbi RBS750 NETGEAR

Manuel de l'utilisateur.

Système Mesh Tri-Band

Orbi WiFi 6

Routeur Orbi modèle RBR750

San Jose, CA 95134, Etats-Unis, Eta

Support et communauté

Visitez_netgear.com/support pour obtenir des réponses à vos questions et accéder derniers téléchargements.

Vous pouvez également consulter notre communauté NETGEAR pour obtenir de la conseils sur community.netgear.com.

Réglementation et juridique

Si ce produit est vendu au Canada, vous pouvez accéder à ce document en canadien à https://www.netgear.com/support/download/.

(Si ce produit est vendu au Canada, vous pouvez accéder à ce document en canadien à l'adresse https://www.netgear.com/support/download/.)

Pour les informations à propos de la conformité réglementaire, y compris la Dé de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

Pour connaître la politique de condentialité de NETGEAR, rendez-vous sur le site https://www.netgear.com/about/privacy-policy.

En utilisant cet appareil, vous acceptez les conditions générales de NETGEAR à l'https://www.netgear.com/about/terms-and-conditions. Si vous n'êtes pas d'accord, retournez l'appareil à votre lieu d'achat pendant votre période de retour.

Marques commerciales

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciale NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisé à des ns de référence uniquement.

Sommaire

Chapitre 1 Présentation

Aperçu du routeur Orbi....9

Fonctionnalités matérielles du routeur Orbi....9

Guide de référence du voyant LED....10

Aperçu du satellite Orbi....11

Caractéristiques matérielles du satellite Orbi....11

Comportement de la LED satellite Orbi....11

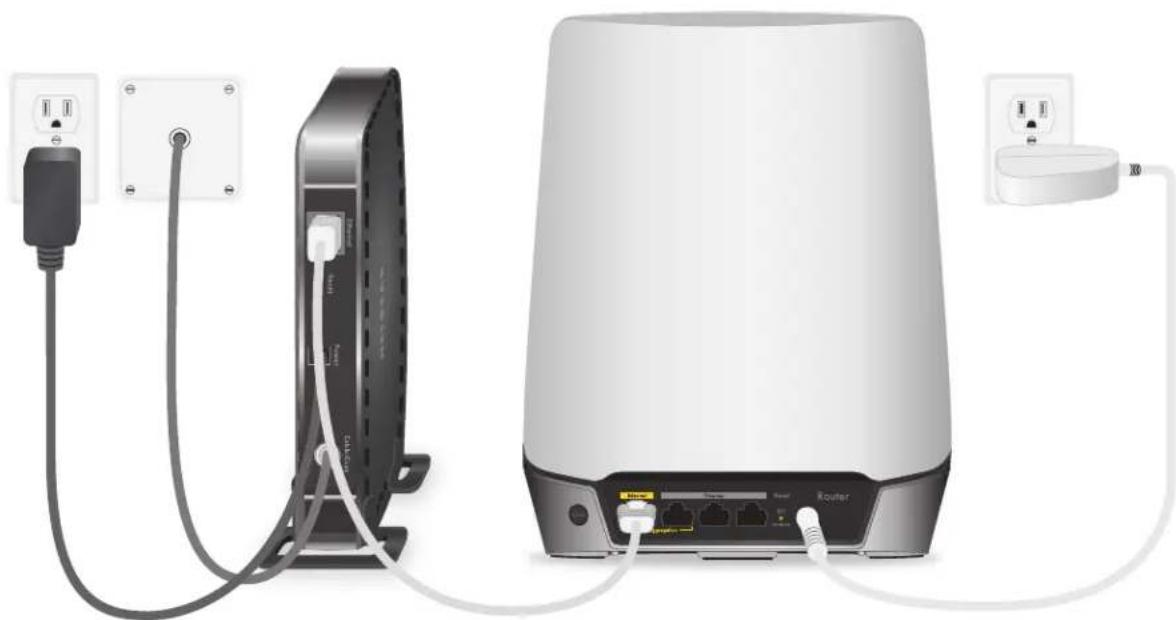

Connexion de votre routeur....13

Installation de votre satellite Orbi....14

Synchronisez votre satellite Orbi avec votre routeur Orbi......14

Chapitre 2 Connectez-vous au réseau et accédez au routeur

Connectez-vous au réseau....16

Connexion câblée....16

Connexion WiFi....16

Connexion Wi-Fi via WPS....17

Types de connexions....17

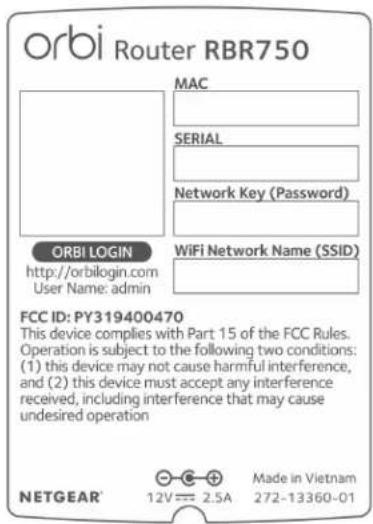

Étiquettes de routeur et de satellite....18

Congurez et gérez avec l'application Orbi de NETGEAR......19

Utilisez un navigateur Web pour accéder au routeur......20

Utilisez l'option de conguration Internet automatique......20

Connectez-vous à l'interface Web du routeur Orbi....21

Changer la langue....22

Chapitre 3 Spéciez vos paramètres Internet

Congurez manuellement la connexion Internet....24

Spécier une connexion Internet sans connexion....24

Spécier une connexion Internet qui utilise une connexion......25

Gérer une connexion Internet IPv6....27

Conditions requises pour la saisie d'adresses IPv6......27

Spéciez les connexions Internet IPv6....28

Utilisez la détection automatique pour une connexion Internet

IPv6....29

Utilisez la configuration automatique pour une connexion Internet

IPv6....30

Congurez une connexion Internet IPv6 du 6e tunnel......31

Congurez une connexion Internet tunnel IPv6 6to4....33

Congurez une connexion Internet passe-système IPv6......35

Congurez une connexion Internet xe IPv6....35

Congurez une connexion Internet DHCP IPv6....37

Congurez une connexion Internet PPPoE IPv6....38

Modiez la taille MTU....40

Chapitre 4 Contrôler l'accès à Internet

Autoriser ou bloquer l'accès à votre réseau....44

Utilisez des mots-clés pour bloquer des sites Internet......45

Supprimez les mots clés utilisés pour bloquer les sites Internet...46

Évitez de bloquer un ordinateur de conance....47

Bloquer les services d'Internet....48

Gérer les listes de contrôle d'accès réseau....49

Planier le blocage des sites et services Internet....50

Configurez les notifications par e-mail d'événements de sécurité.51

Chapitre 5 Optimiser les performances

Activer ou désactiver la qualité de service Wi-Fi Multimedia.....55

Améliorez les connexions réseau avec le Plug and Play......56

Chapitre 6 Spéciez les paramètres réseau

Afcher ou modier les paramètres WAN....59

Gérer le DNS dynamique....60

Congurez un nouveau compte DNS dynamique......61

Spéciez un compte DNS dynamique que vous avez déjà créé....62

Modiez les paramètres DNS dynamique....63

Congurez un serveur DMZ par défaut....63

Modiez le nom du périphérique du routeur......64

Modiez les paramètres TCP/IP du réseau local....65

Utilisez le routeur comme serveur DHCP....66

Désactivez la fonction de serveur DHCP dans le routeur......68

Gérer les adresses IP LAN réservées....69

Réserver une adresse IP....69

Modiez une adresse IP réservée....70

Supprimer une entrée d'adresse IP réservée....70

Gérer les routes statiques personnalisées....71

Congurez une route statique....72

Modier une route statique....73

Supprimer une route statique....73

Spéciez les paramètres WiFi de base....74

Modiez le mot de passe ou le niveau de sécurité WiFi....76

Congurez un réseau WiFi invité....77

Modiez votre région....78

Utilisez le routeur comme point d'accès WiFi uniquement......79

Congurez le mode routeur....80

Générer un nouveau mot de passe de backhaul....81

Congurez un pont pour un groupe de ports ou VLAN groupe de balises....81

Congurez un pont pour un groupe de ports......82

Congurez un pont pour un groupe de balises VLAN......83

Protez d'Internet Multi-Gig avec l'agrégation de ports Internet.84

Chapitre 7 Gestion de votre réseau

Mettez à jour le micrologiciel du routeur et du satellite......87

Recherchez les mises à jour du micrologiciel......87

Mettre à jour manuellement le micrologiciel....88

Mettre à jour manuellement le micrologiciel satellite......88

Mettre à jour manuellement le micrologiciel du routeur......89

Modification du mot de passe administrateur....90

Activer la réinitialisation du mot de passe admin....91

Réinitialisez le mot de passe administrateur....92

Afcher l'état et les informations d'utilisation du routeur......93

Afchez les statistiques du port Internet....93

Vériez l'état de la connexion Internet....94

Afcher l'état des satellites....95

Afcher et gérer les journaux d'activité du routeur......96

Permet d'afcher les périphériques connectés au réseau ou de modier les informations sur les périphériques....97

Afcher les périphériques connectés au réseau....97

Modifiez les informations de l'appareil à partir des périphériques connectés....98

Permet d'afcher les satellites connectés au réseau ou de modier les informations relatives aux satellites....99

Afcher les satellites connectés au réseau....99

Modiez les informations satellite qui s'afchent sur la page périphériques connectés....100

Surveiller le trac Internet....101

Gérez le chier de conguration du routeur....103

Paramètres de sauvegarde....103

Restaurer les paramètres de conguration....103

Effacer les paramètres de conguration actuels....104

Congurez la gestion à distance....105

Utilisez l'accès à distance....106

Accédez à distance à votre routeur à l'aide de l'application Orbi.106

Chapitre 8 Personnaliser les règles de trafic Internet pour les ports

Gérer le transfert de port vers un serveur local....109

Congurez le transfert de port vers un serveur local.....109

Ajoutez un service de transfert de port personnalisé......110

Modier un service de transfert de port....111

Supprimer une entrée de transfert de port....112

Comment le routeur implémente la règle de transfert de port.113

Exemple d'application : Rendre un serveur Web local public.113

Gérer le déclenchement de port....114

Ajoutez un service de déclenchement de port....114

Désactivez le déclenchement du port ou modiez la période d'expiration....115

Exemple d'application : Déclenchement de port pour le Chat

Relais Internet....116

Chapitre 9 Utilisez le VPN pour accéder à votre réseau

Congurez une connexion VPN....119

Spéciez le service VPN dans le routeur....119

Installez le logiciel OpenVPN....120

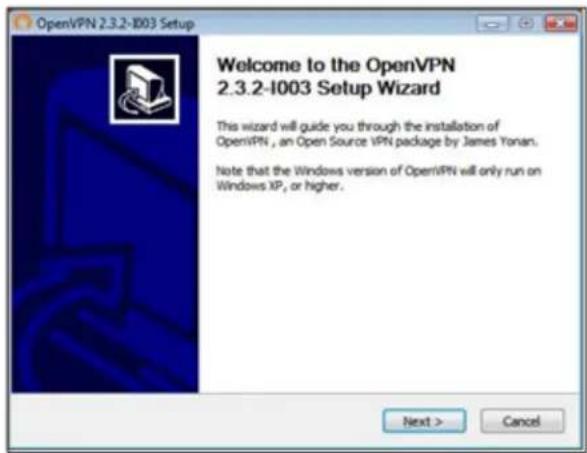

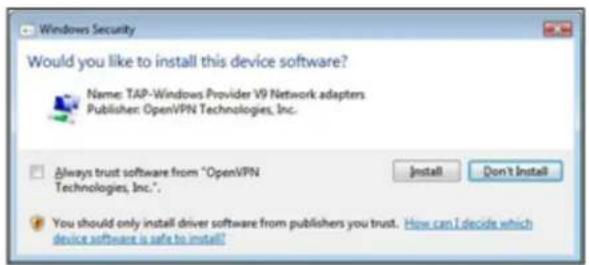

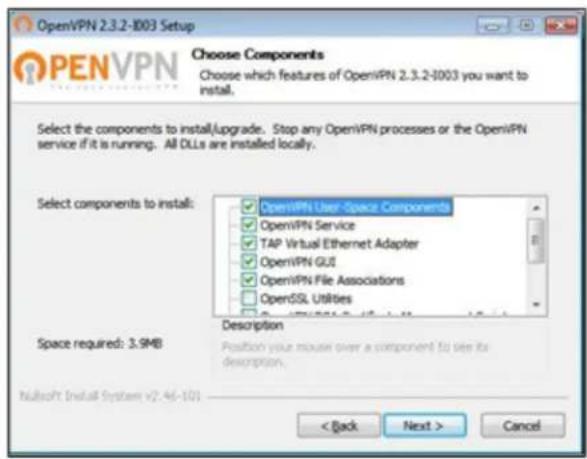

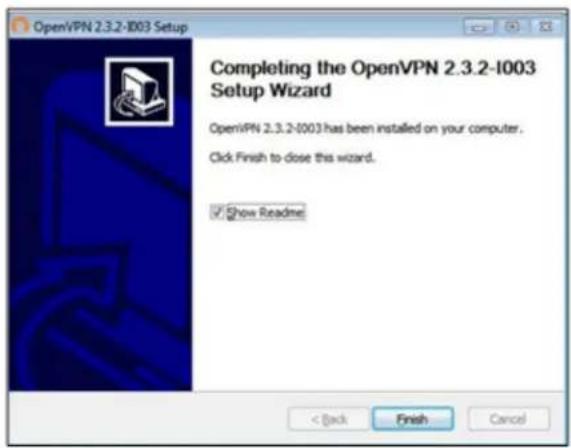

Installez le logiciel OpenVPN sur votre ordinateur Windows.120

Installez le logiciel OpenVPN sur votre ordinateur Mac......123

Installez le logiciel OpenVPN sur un appareil iOS......124

Installez le logiciel OpenVPN sur un appareil Android......125

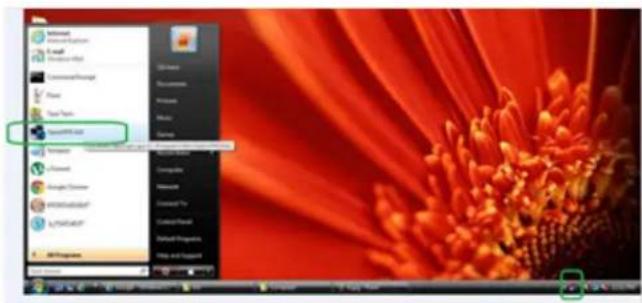

Utilisez un tunnel VPN sur votre ordinateur Windows......126

Utilisez le VPN pour accéder à votre service Internet à la maison.127

Congurez l'accès Internet du client VPN sur le routeur......128

Bloquer l'accès Internet du client VPN sur le routeur......129

Utilisez un tunnel VPN pour accéder à votre service Internet sur accueil....129

Chapitre 10 Dépannage

Conseils rapides....132

Séquence de redémarrage du réseau....132

Paramètres WiFi....132

Paramètres réseau....132

Le routeur et le satellite ne se synchronisent pas....132

Vous ne pouvez pas vous connecter au routeur....133

Vous ne pouvez pas accéder à Internet....134

Dépannage de la navigation Internet....135

Dépanner PPPoE....136

Dépannage de la connectivité Wi-Fi....136

Dépannez votre réseau à l'aide de l'utilitaire ping....137

Testez le chemin LAN vers votre routeur....137

Testez le chemin entre votre ordinateur et un périphérique

distant....138

Chapitre 11 Informations supplémentaires

Réglages d'usine....141

Paramètres d'usine pour le routeur Orbi modèle RBR750....141

Paramètres d'usine pour le modèle Orbi satellite RBS750....143

Caractéristiques techniques....145

Caractéristiques techniques du routeur Orbi modèle RBR750.145

Caractéristiques techniques du modèle de satellite Orbi

RBS750....146

1

Présentation

Le Système Mesh Orbi™ WiFi 6 crée des connexions Wi-Fi haut débit dédiées à votre service Internet. Le routeur Orbi (modèle RBR750) se connecte à votre modem ou à votre passerelle. Le satellite Orbi (modèle RBS750) étend le signal Wi-Fi dans toute la maison.

Ce manuel décrit comment gérer votre système Mesh Orbi WiFi 6 à partir de l'interface Web de votre routeur Orbi. Vous pouvez gérer votre satellite Orbi à partir de l'interface Web du routeur Orbi.

Ce chapitre comprend les sections suivantes :

• Aperçu du routeur Orbi
• Aperçu du satellite Orbi
- Connexion de votre routeur
• Installation de votre satellite Orbi
- Synchronisez votre satellite Orbi avec votre routeur Orbi

Pour plus d'informations sur les sujets traités dans ce manuel, visitez le site We d'assistance à l'adresse https://www.netgear.com/support/.

Remarque: Ce manuel peut faire référence au routeur Orbi (modèle RBR750) cor routeur et au satellite Orbi (modèle RBS750) comme satellite.

Aperçu du routeur Orbi

Les sections suivantes présentent les caractéristiques matérielles et le comportement des voyants du routeur Orbi.

Fonctionnalités matérielles du routeur Orbi

Les gures suivantes présentent les caractéristiques matérielles du routeur Orbi.

Illustration 1 : Vues avant et arrière du routeur Orbi

1. Voyant du routeur
2. Bouton Sync (Synchroniser)
3. Port Internet
4. Ports Ethernet 1-3

Remarque: Le port Ethernet 1 et le port Internet peuvent être utilisés pour ce l'agrégation de ports Internet (également appelée agrégation de liens WAN). P plus d'informations, consultez la section Profitez d'Internet Multi-Gig avec l'agrégation de ports Internet à la page 84.

1. Voyant d'alimentation
2. Connecteur d'alimentation
3. Bouton Reset (Réinitialisation)

Guide de référence du voyant LED

Le routeur Orbi est doté d'un voyant à l'avant et d'un voyant d'alimentation à l'arrière.

Le tableau suivant décrit le comportement des voyants du routeur Voyant d'alimer à l'arrière

Table 1 : Comportement du voyant d'alimentation

	DescriptionCouleur du voyant
	Le système est sous tension.Vert xe
	Le routeur démarre.Orange xe
Orange clignotant	Le micrologiciel du routeur est en train de rétablir ses paramètres par défaut.
	Le micrologiciel du routeur est corrompu.Rouge clignotant
	L'alimentation n'est pas fournieDésactivé

Le tableau suivant décrit le comportement du voyant du routeur à l'avant.

Table 2 : Comportement du voyant du routeur

	DescriptionCouleur du voyant
Blanc clignotant.	Le routeur démarre ou une personne a appuyé sur le bouton de synchronisation.
	Le routeur est en train de rétablir ses paramètres d'usine par défaut.Blanc continu.
	Le routeur ne peut pas se connecter à Internet.Violet continu
	Le routeur a terminé son démarrage et fonctionne normalement.Désactivé

Aperçu du satellite Orbi

Les sections suivantes présentent les caractéristiques matérielles du satellite Orbi e comportement des voyants.

Caractéristiques matérielles du satellite Orbi

Les gures suivantes présentent les caractéristiques matérielles du satellite Orbi.

orbi 1 32 5 6

Illustration 2 : Vue avant et arrière du satellite Orbi

1. LED satellite
2. Bouton Sync (Synchroniser)
3. Ports Ethernet 1-2
4. Voyant d'alimentation
5. Connecteur d'alimentation
6. Bouton Reset (Réinitialisation)

Comportement de la LED satellite Orbi

Le satellite Orbi est doté d'un voyant satellite à l'avant et d'un voyant d'alimer l'arrière.

Le tableau suivant décrit le comportement du voyant d'alimentation du satellite à

Table 3 : Comportement du voyant d'alimentation

	DescriptionCouleur du voyant
	Le système est sous tension.Vert xe
	Le satellite est en cours de démarrage.Orange xe
Orange clignotant	Le micrologiciel du satellite est en cours de réinitialisation à ses paramètres par défaut.
	Le micrologiciel du satellite est corrompu.Rouge clignotant
	L'alimentation n'est pas fournieDésactivé

Le tableau suivant décrit le comportement du voyant satellite à l'avant.

Table 4 : Comportement de la LED satellite

	DescriptionCouleur du voyant
	Le satellite est en cours de démarrage.Blanc clignotant.
Bleu	La connexion entre le satellite et le routeur est bonne.Le voyant s'allume en bleu pendant trois minutes, puis s'éteint.
Orange	La connexion entre le satellite et le routeur est correcte.Le voyant s'allume en orange pendant trois minutes, puis s'éteint.
	Le satellite a échoué à se synchroniser avec le routeur.Magenta
	Le satellite synchronisé avec le routeur fonctionne normalement.Désactivé

Connexion de votre routeur

Mettez votreouteur sous tension et connectez-le à un modem ou à votre box internet.

Pour connecter votre routeur :

1. Débranchez l'alimentation du modem (ou de la box internet) en laissant le modem connecté à la prise murale pour votre service Internet. Si votre modem est équipé d'une batterie de secours, retirez la batterie.

2. Branchez le modem et mettez-le sous tension. Si votre modem utilise une batterie de secours, remettez la batterie en place.

3. Connectez votre modem au port Internet de votre routeur à l'aide du câble Ethernet fourni avec votre routeur.

4. Connectez l'adaptateur secteur à votre routeur et branchez-le sur une prise.

5. Si le voyant d'alimentation ne s'allume pas, assurez-vous que l'adaptateur secteur est correctement connecté à votre routeur et à la prise secteur.

Installation de votre satellite Orbi

Votre satellite Orbi doit se trouver à portée du signal WiFi de votre routeur (pouvoir se synchroniser avec votre routeur. Utilisez le voyant DEL de votre satel vous aider à déterminer où placer votre satellite.

Synchronisez votre satellite Orbi avec votre routeur Orbi

Le satellite Orbi fourni avec votre routeur Orbi est prédéfini pour détecter et syr automatiquement le signal Wi-Fi de votre routeur Orbi.

Pour synchroniser votre satellite :

1. Placez votre satellite.

Pour plus d'informations, consultez la section Installation de votre satellite Orbi page 14.

1. Branchez le satellite à une source d'alimentation.

La LED satellite clignote en blanc. Le satellite détecte automatiquement le sig Wi-Fi du routeur Orbi et tente de se synchroniser avec le routeur Orbi.

Le voyant satellite s'allume dans l'une des couleurs suivantes :

• Bleu. Le routeur et le satellite Orbi ont bien été synchronisés et la conn entre le routeur et le satellite est de bonne qualité.

• Orange. La connexion avec le routeur est correcte. Nous vous recommande de rapprocher le satellite Orbi du routeur Orbi et de réessayer.

• Si le voyant satellite s'allume en magenta, procédez comme suit :

a. Débranchez le satellite Orbi et rapprochez-le du routeur.
b. Rebranchez le satellite et attendez deux minutes que le voyant s'allume en ou en orange.

1. Si le voyant satellite ne s'allume toujours pas en bleu ou en orange, procédit suit :

a. Appuyez sur le bouton de synchronisation situé à l'arrière du routeur.
b. Dans un délai de deux minutes, appuyez sur le bouton Sync à l'arrière du satellite.
c. Attendez deux minutes que le voyant s'allume en bleu ou en orange.

2

Connectez-vous au réseau et accédez au routeur

Ce chapitre comprend les sections suivantes :

• Connectez-vous au réseau
• Types de connexions
• Étiquettes de routeur et de satellite
• Congurez et gérez avec l'application Orbi de NETGEAR
  • Utilisez un navigateur Web pour accéder au routeur
• Changer la langue

Connectez-vous au réseau

Vous pouvez vous connecter au réseau Orbi via une connexion laire ou WiFi. Congurez votre ordinateur pour qu'il utilise une adresse IP statique, modiez les paramètres pour qu'il utilise le protocole DHCP (Dynamic Host Conguration Protoc

Connexion câblée

Vous pouvez connecter votre ordinateur au routeur à l'aide d'un câble Ethernet rejoindre le réseau local (LAN) du routeur.

Pour connecter votre ordinateur au routeur à l'aide d'un câble Ethernet :

1. Assurez-vous que le routeur est alimenté (son voyant d'alimentation est allumé
2. Connectez un câble Ethernet à un port Ethernet de votre ordinateur.
3. Connectez l'autre extrémité du câble Ethernet à l'un des ports Ethernet du Votre ordinateur se connecte au réseau local (LAN). Un message peut s'afcher l'écran de votre ordinateur pour vous avertir qu'un câble Ethernet est connect

Connexion WiFi

Si vous installez votre routeur Orbi pour la première fois, vous pouvez vous cc au réseau WiFi du routeur en scannant le code QR de votre routeur avec l'ap appareil photo de votre appareil mobile. Pour numériser le code QR avec l'app de votre appareil photo, votre appareil mobile doit être équipé d'iOS version 1 ultérieure ou d'Android version 10 ou ultérieure.

Vous pouvez également rechercher et sélectionner manuellement le réseau Wi-Fi routeur Orbi à partir de votre ordinateur ou périphérique mobile compatible Wi-

Pour rechercher et sélectionner le réseau WiFi :

1. Assurez-vous que le routeur ou le satellite est alimenté (son voyant d'aliment est allumé).
2. Sur votre ordinateur ou périphérique mobile compatible Wi-Fi, recherchez et sélectionnez le réseau Wi-Fi.

Le nom du réseau WiFi gure sur l'étiquette du routeur. Le nom du réseau le même pour le routeur et le satellite dans le système WiFi Orbi.

Remarque: Si vous avez acheté le routeur et le satellite séparément, leurs nc réseau WiFi par défaut sont différents.

1. Rejoignez le réseau WiFi et saisissez le mot de passe WiFi.

Le mot de passe gure sur l'étiquette du routeur.

Votre ordinateur ou périphérique mobile compatible Wi-Fi se connecte au rése Wi-Fi.

Connexion Wi-Fi via WPS

Vous pouvez vous connecter au réseau WiFi du routeur à l'aide de la fonction (Wi-Fi Protected Setup) ou vous pouvez rechercher et sélectionner le réseau WiFi

Pour utiliser WPS pour se connecter au réseau WiFi :

1. Assurez-vous que le routeur est alimenté (son voyant d'alimentation est allumé
2. Consultez les instructions WPS de votre ordinateur ou de votre périphérique
3. Appuyez sur le bouton Sync (Synchroniser) du routeur.
4. Dans un délai de deux minutes, sur votre ordinateur ou périphérique mobile compatible Wi-Fi, appuyez sur son bouton WPS ou suivez les instructions pou connexions WPS.

Votre ordinateur ou périphérique mobile se connecte au réseau WiFi.

Types de connexions

Il existe différents types de connexions pour des objectifs bien précis. Il est im que vous compreniez la différence an de savoir à quel moment utiliser le login Types de connexion :

• Connexion au service Internet. Le nom de connexion que votre fournisseur d'a Internet (FAI) vous a fourni vous connecte à votre service Internet. Votre four de services vous a fourni ces informations de connexion dans une lettre ou autre manière. Si vous ne trouvez pas ces informations de connexion, contacte fournisseur de services.
• Clé ou mot de passe du réseau WiFi. Votre routeur et votre satellite sont pré avec le même nom de réseau WiFi (SSID) et le même mot de passe pour WiFi. Ces informations figurent sur l'étiquette du routeur et sur l'étiquette du
• Connexion au routeur. Cette opération vous connecte à l'interface du routeur partir d'un navigateur Web en tant qu'administrateur.

Étiquettes de routeur et de satellite

L'étiquette du routeur Orbi et du satellite indique l'adresse MAC et le numéro de série du routeur ou du satellite. L'étiquette inclut également un code QR que vous scanner pendant la conguration pour vous connecter au réseau de conguration (Voici des exemples de ce à quoi peuvent ressembler les étiquettes de routeur satellite :

Illustration 3 : Étiquette du routeur (gauche) et étiquette du satellite (droite)

Congurez et gérez avec l'application Orbi de NETGEAR

Vous pouvez utiliser l'application Orbi de NETGEAR pour congurer votre réseau et y accéder.

Pour trouver l'application, scannez un code QR ou recherchez NETGEAR Orbi da l'Apple App Store ou sur Google Play Store.

Pour plus d'informations sur l'application Orbi, rendez-vous sur https://www.netgear.com/home/apps-services/orbi-app.

orbi NETGEAR

Remarque: Si vous ne souhaitez pas utiliser l'application Orbi NETGEAR, vous po utiliser l'interface Web du routeur Orbi pour congurer vos périphériques Orbi. Po plus d'informations sur l'accès à l'interface Web de votre routeur Orbi, reportez-v à Utilisez un navigateur Web pour accéder au routeur à la page 20la section

Pour congurer votre système Orbi WiFi avec l'application Orbi :

1. Téléchargez l'application NETGEAR Orbi sur votre appareil mobile.

2. Sur votre appareil mobile, ouvrez le gestionnaire de connexions Wi.

3. Localisez et connectez votre appareil mobile à votre réseau WiFi Orbi.

Votre réseau WiFi Orbi et votre mot de passe prédénis s'afchent sur l'étique du routeur Orbi. Vous pouvez modier les informations d'identification WiFi après la conguration.

1. Lancez l'application Orbi et suivez les instructions de conguration.

Utilisez un navigateur Web pour accéder au routeur

Lorsque vous vous connectez au réseau (via Wi-Fi ou un câble Ethernet), vous utiliser un navigateur Web pour accéder au routeur an d'afcher ou de modier paramètres. La première fois que vous accédez au routeur, l' NETGEAR assistant d'installation vérie automatiquement si votre routeur peut se connecter à votre se Internet.

Utilisez l'option de conguration Internet automatique

Vous pouvez congurer votre routeur automatiquement ou utiliser un navigateur W pour accéder au routeur et le configurer manuellement. Avant de démarrer le pr de conguration, obtenez les informations de votre FAI et assurez-vous que les ordinateurs et périphériques du réseau utilisent les paramètres décrits ici.

Lorsque votre service Internet démarre, votre fournisseur d'accès Internet (FAI) vous fournit généralement toutes les informations nécessaires pour vous connecter à Internet.

Pour le service DSL, vous aurez peut-être besoin des informations suivantes pour congurer votre routeur :

• Les informations de conguration FAI pour votre compte ADSL
• Nom de connexion et mot de passe du FAI
• Paramètres d'adresse IP xe ou statique (déploiement spécial par le FAI ; ce paramètre est rare)

Si vous ne trouvez pas ces informations, demandez à votre FAI de les fournir. votre connexion Internet fonctionne, vous n'avez plus besoin de lancer le prograi de connexion du FAI sur votre ordinateur pour accéder à Internet. Lorsque vous une application Internet, votre routeur vous connecte automatiquement.

L'installation et la conguration de base prennent environ 15 minutes.

Pour congurer automatiquement votre routeur :

1. Mettez votre routeur sous tension.
2. Assurez-vous que votre ordinateur ou périphérique mobile compatible Wi-Fi est connecté au routeur à l'aide d'un câble Ethernet (laire) ou sans l'avec les paramètres de sécurité WiFi prédénis répertoriés sur l'étiquette.

Remarque: Si vous souhaitez modier les paramètres WiFi du routeur, utilisez un connexion laire pour éviter d'être déconnecté lorsque les nouveaux paramètres WiFi prennent effet.

1. Ouvrez un navigateur Web.

La page qui s'afche dépend du fait que vous avez déjà accédé au routeur

- La première fois que vous congurez la connexion Internet pour votre route le navigateur accède à orbilogin.comet la page de connexion Orbi s'afche.

- Si vous avez déjà conguré la connexion Internet, entrez orbilogin.com dans champ d'adresse de votre navigateur pour lancer le processus d'installation.

1. Suivez les instructions à l'écran.

Le routeur se connecte à Internet.

1. Si le navigateur n'afche pas la page Web, procédez comme suit :

- Assurez-vous que l'ordinateur est connecté à l'un des quatre ports LAN Etl ou au routeur via Wi-Fi.

- Assurez-vous que le routeur est alimenté et que le voyant d'alimentation e allumé.

- Fermez et rouvrez le navigateur ou effacez le cache du navigateur.

- Rendez-vous sur orbilogin.com.

- Si l'ordinateur est conguré sur une adresse IP statique ou xe (ce paramèt rare), modiez-la pour obtenir automatiquement une adresse IP du routeur.

1. Si le routeur ne se connecte pas à Internet, procédez comme suit :

a. Vériez vos paramètres.

b. Assurez-vous que vous avez sélectionné les options correctes et que vous saisi tout correctement.

c. Contactez votre FAI pour vérier que vous utilisez les informations de conguration correctes.

d. Lire Dépannage à la page 131.

Si les problèmes persistent, enregistrez votre NETGEAR produit et contactez NETGEAR le support technique.

Connectez-vous à l'interface Web du routeur Orbi

Lorsque vous vous connectez à Orbi, le navigateur afche l'interface Web du rou. Vous pouvez utiliser l'interface Web du routeur pour modifier les paramètres du ou du satellite.

Pour vous connecter à votre Orbi :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

Changer la langue

Par défaut, la langue est dénie sur Auto.

Pour modier la langue :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Dans le coin supérieur droit, sélectionnez une langue dans le menu.
2. Lorsque vous avez choisi la langue, cliquez sur le bouton OK pour conrmer modification.

La page est actualisée avec la langue que vous avez sélectionnée.

3

Spéciez vos paramètres Internet

En général, le moyen le plus rapide de configurer le routeur pour utiliser votre Internet est de permettre à Orbi de détecter la connexion Internet lorsque vous pour la première fois au routeur à l'aide d'un navigateur Web. Vous pouvez ég personnaliser ou spécier vos paramètres Internet.

Ce chapitre comprend les sections suivantes :

• Conqurez manuellement la connexion Internet
• Spécier une connexion Internet sans connexion
• Spécier une connexion Internet qui utilise une connexion
  • Gérer une connexion Internet IPv6
  • Modiez la taille MTU

Congurez manuellement la connexion Internet

Vous pouvez afcher ou modier les paramètres de connexion Internet du routeur.

Spécier une connexion Internet sans connexion

Pour spécier les paramètres de connexion Internet :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Internet.

La page Conguration Internet.

1. Laissez le bouton radio votre connexion Internet nécessite-t-elle une connexion sélectionné ?
2. Si votre connexion Internet nécessite un nom de compte ou un nom d'hôte saisissez-le dans le champ Nom du compte (le cas échéant).
3. Si votre connexion Internet nécessite un nom de domaine, saisissez-le dans le Nom de domaine (si nécessaire).

Pour les autres sections de cette page, les paramètres par défaut fonctionnen généralement, mais vous pouvez les modier.

1. Sélectionnez une case d'option adresse IP Internet :

2. Obtenir l'adresse IP dynamique du routeur. Votre FAI utilise DHCP pour attribuer votre adresse IP. Votre FAI affecte automatiquement ces adresses.

3. Use Static IP Address (Utiliser une adresse IP statique). Saisissez l'adresse IP, masque de sous-réseau IP et l'adresse IP de la passerelle que votre FAI La passerelle est le routeur ISP auquel votre routeur se connecte.

4. Sélectionnez une case d'option d'adresse DNS (Domain Name Server) :

5. Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

6. Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous savez votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se DNS secondaire est disponible, entrez-la également.

7. Sélectionnez le bouton radio adresse MAC du routeur :

8. Utiliser l'adresse par défaut. Utilisez l'adresse MAC par défaut.

9. Utilisez l'adresse MAC de l'ordinateur. Le routeur capture et utilise l'adresse MAC de l'ordinateur que vous utilisez actuellement. Vous devez utiliser l'ordinateur que le FAI autorise.

10. Utilisez cette adresse MAC. Entrez l'adresse MAC que vous souhaitez utiliser

11. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Cliquez sur le bouton Test pour tester votre connexion Internet.

Spécier une connexion Internet qui utilise une connexion

Pour afcher ou modier la conguration Internet de base :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Internet.

La page Internet Setup (Conguration Internet) s'afche.

1. Sélectionnez le bouton radio votre connexion Internet nécessite-t-elle une conné Oui ?

La page s'ajuste.

1. Dans le menu fournisseur d'accès Internet, sélectionnez la méthode d'encapsulat :

Les sélections sont PPPoE, PPTPou L2TP.

1. Dans le champ connexion, entrez le nom de connexion que votre FAI vous Ce nom de connexion est souvent une adresse e-mail.

2. Dans le champ Mot de passe, saisissez le mot de passe que vous utilise: connecter à votre service Internet.

3. Si votre FAI requiert un nom de service, saisissez-le dans le champ Nom d (si nécessaire).

4. Dans le menu mode de connexion, sélectionnez toujours activé, accès à la demande ou connexion manuelle.

5. Pour modier le nombre de minutes avant l'expiration de la connexion Intern dans le champ délai d'inactivité (en minutes), saisissez le nombre de minutes. Il s'agit de la durée pendant laquelle le routeur maintient la connexion Intern lorsque personne sur le réseau n'utilise la connexion Internet. Une valeur de signie ne jamais se déconnecter.

6. Sélectionnez une case d'option adresse IP Internet :

- Obtenir l'adresse IP dynamique du routeur. Votre FAI utilise DHCP pour attribuer votre adresse IP. Votre FAI affecte automatiquement ces adresses.

- Use Static IP Address (Utiliser une adresse IP statique). Entrez l'adresse IP, masque de sous-réseau IP et l'adresse IP de la passerelle que votre FAI attribuée. La passerelle est le routeur ISP auquel votre routeur se connecte

1. Sélectionnez un bouton radio DNS (Domain Name Server) :

- Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

- Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous savez votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se DNS secondaire est disponible, entrez-la également.

1. Sélectionnez le bouton radio adresse MAC du routeur :

- Utiliser l'adresse par défaut. Utilisez l'adresse MAC par défaut.

- Utilisez l'adresse MAC de l'ordinateur. Le routeur capture et utilise l'adresse MAC de l'ordinateur que vous utilisez actuellement. Vous devez utiliser l'ordinateur que le FAI autorise.

- Utilisez cette adresse MAC. Entrez l'adresse MAC que vous souhaitez utiliser

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Cliquez sur le bouton Test pour tester votre connexion Internet.

Gérer une connexion Internet IPv6

Le routeur prend en charge de nombreux types de connexions Internet IPv6 pc lesquels vous pouvez spécier les paramètres manuellement.

Conditions requises pour la saisie d'adresses IPv6

Les adresses IPv6 sont indiquées par huit groupes de quartets hexadécimaux sépar des deux-points. Vous pouvez réduire tout groupe de zéros à quatre chiffre adresse IPv6 à un seul zéro ou l'omettre. Les erreurs suivantes invalident une à IPv6 :

• Plus de huit groupes de quartets hexadécimaux
• Plus de quatre caractères hexadécimaux dans un quatuor
  • Plus de deux points de suite

Spéciez les connexions Internet IPv6

Vous pouvez congurer une connexion Internet IPv6 si le routeur ne la détecte automatiquement.

Pour congurer une connexion Internet IPv6 :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez le type de connexion :

2. Si vous n'êtes pas sûr, sélectionnez détection automatique pour que le rou détecte le type IPv6 utilisé.

3. Si votre connexion Internet n'utilise pas PPPoE, DHCP ou xe, mais IPv6, sélectionnez Cong auto.

Votre fournisseur d'accès Internet (FAI) peut vous fournir ces informations.

Pour plus d'informations sur la connexion Internet IPv6, reportez-vous aux sec suivantes :

• Utilisez la détection automatique pour une connexion Internet IPv6 à la page
  • Utilisez la conguration automatique pour une connexion Internet IPv6 à la 30
• Congurez une connexion Internet IPv6 du 6e tunnel à la page 31
• Congurez une connexion Internet tunnel IPv6 6to4 à la page 33
• Congurez une connexion Internet passe-système IPv6 à la page 35
• Congurez une connexion Internet xe IPv6 à la page 35
• Congurez une connexion Internet DHCP IPv6 à la page 37

• Congurez une connexion Internet PPPoE IPv6 à la page 38

• Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez la détection automatique pour une connexion Internet IPv6

Pour congurer une connexion Internet IPv6 par détection automatique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez détection automatique. La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

• Type de connexion. Ce champ indique le type de connexion détecté.
• Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acquise pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le soulignement sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse IPv acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

• Sélectionnez une case d'option attribution d'adresse IP :

• Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

• Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez la conguration automatique pour une connexion Internet IPv6

Pour congurer une connexion Internet IPv6 via la conguration automatique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez Cong auto.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

- Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acquise pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre

(/) est la longueur du préxe, qui est également indiqué par le soulignement sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

- Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse IPv acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

1. (Facultatif) dans le champ classe d'utilisateur DHCP (si nécessaire), entrez un d'hôte.

La plupart des gens peuvent laisser ce champ vide, mais si votre FAI vous un nom d'hôte spécifique, entrez-le ici.

1. (Facultatif) dans le champ Nom de domaine DHCP (si nécessaire), entrez un de domaine.

Vous pouvez saisir le nom de domaine de votre FAI IPv6. N'entrez pas ici domaine du FAI IPv4. Par exemple, si le serveur de messagerie de votre FAI mail.xxx.yyy.zzz, saisissez xxx.yyy.zzz comme nom de domaine. Si votre FAI vous fourni un nom de domaine, saisissez-le dans ce champ. Par exemple, Earthlink peut nécessiter un nom d'hôte home et Comcast fournit parfois un nom de

1. Sélectionnez une case d'option attribution d'adresse IP :

- Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

- Cong auto. Il s'agit de l'option par défaut.

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface vous souhaitez utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet IPv6 du 6e tunnel

Le 6ème protocole permet de déployer IPv6 sur des sites utilisant le réseau IP fournisseur de services. Le protocole 6rd utilise le préxe d'adresse IPv6 propre fournisseur de services. Cela limite le domaine opérationnel de la 6ème au réseau fournisseur de services et est sous le contrôle direct du fournisseur de services.

service IPv6 fourni est équivalent à IPv6 natif. Le 6ème mécanisme repose sur mappage algorithmique entre les adresses IPv6 et IPv4 qui sont attribuées pour utilisées dans le réseau du fournisseur de services. Ce mappage permet la déterr automatique des points d'extrémité du tunnel IPv4 à partir des préfixes IPv6, per ainsi le fonctionnement sans état du 6rd.

Avec une conguration de 6ème tunnel, le routeur suit la norme RFC5969, prena charge deux façons d'établir une connexion WAN IPv6 de 6ème tunnel :

• Mode de détection automatique. En mode de détection automatique IPv6, lorsq le routeur reçoit l'option 212 de l'option DHCPv4, la détection automatique sélectionne IPv6 comme paramètre du 6ème tunnel. Le routeur utilise les inform de la 6ème option pour établir la 6ème connexion.
• Mode manuel. Sélectionnez la 6e. Si le routeur reçoit l'option 212, les champ automatiquement renseignés. Sinon, vous devez entrer les 6e paramètres.

Pour congurer une connexion Internet IPv6 du 6e tunnel :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez 6ème tunnel.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les sections suivantes

• Conguration de la 6ème (IPv6 Rapid Development). Le routeur détecte le réseau IPv4 du fournisseur de services et tente d'établir une connexion IPv6ème tunnel. Si le réseau IPv4 renvoie le 6e paramètre au routeur, la page pour afcher les paramètres corrects dans cette section.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse IPv acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

• Sélectionnez le bouton radio adresse DNS (Domain Name Server) IPv6 :

• Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

• Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous savez votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se DNS secondaire est disponible, entrez-la également.

• Sélectionnez une case d'option attribution d'adresse IP :

• Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

• Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique.

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface vous souhaitez utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet tunnel IPv6 6to4

Le routeur relais distant est le périphérique vers lequel votre routeur crée un t 6to4. Assurez-vous que la connexion Internet IPv4 fonctionne avant d'appliquer les paramètres de tunnel 6to4 pour la connexion IPv6.

Pour congurer une connexion Internet IPv6 à l'aide d'un tunnel 6to4 :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez tunnel 6to4.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans le champ adresse IF sur LAN du routeur. Ce champ indique l'adresse IPv6 acquise pour l'interface du routeur. Le nombre après la barre oblique (/) est la longueur du préxe, également indiqué par le soulignement (_) sous l'adresse IPv6. Si aucune adre n'est acquise, le champ afche non disponible.

1. Sélectionnez un bouton radio Remote 6to4 Relay Router :

2. Auto. Votre routeur utilise tout routeur relais distant disponible sur Internet. s'agit de l'option par défaut.

3. Adresse IP statique. Entrez l'adresse IPv4 statique du routeur relais distant. FAI IPv6 fournit généralement cette adresse.

4. Sélectionnez le bouton radio serveur de nom de domaine IPv6 (adresse DNS

5. Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

6. Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous savez votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se DNS secondaire est disponible, entrez-la également.

7. Sélectionnez une case d'option attribution d'adresse IP :

8. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

9. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique.

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface vous souhaitez utiliser pour l'adresse IPv6 de l'interface LAN du routeur.
   Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet passe-système IPv6

En mode de transmission, le routeur fonctionne comme un commutateur Ethernet couche 2 avec deux ports (ports Ethernet LAN et WAN) pour les paquets IPv6. ne traite pas les paquets d'en-tête IPv6.

Pour congurer une connexion Internet IPv6 directe :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez accès direct.

La page s'ajuste, mais aucun champ supplémentaire ne s'afche.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet xe IPv6

Pour congurer une connexion Internet IPv6 xe :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez xe.

La page s'ajuste.

1. Congurez les adresses IPv6 xes pour la connexion WAN :

2. Adresse IPv6/longueur du préxe. Adresse IPv6 et longueur du préxe de l'interface WAN du routeur.

3. Passerelle IPv6 par défaut. Adresse IPv6 de la passerelle IPv6 par défaut ; l'interface WAN du routeur.
4. Serveur DNS principal. Serveur DNS principal qui résout les enregistrements de nom de domaine IPv6 pour le routeur.
5. Serveur DNS secondaire. Serveur DNS secondaire qui résout les enregistrement de nom de domaine IPv6 pour le routeur.

Remarque: Si vous ne spéciez pas les serveurs DNS, le routeur utilise les se DNS congurés pour la connexion Internet IPv4 sur la page Conguration Intern (Consultez la section Congurez manuellement la connexion Internet à la page

1. Sélectionnez une case d'option attribution d'adresse IP :

2. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

3. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique.

1. Dans les champs adresse IPv6/longueur du préxe, spéciez l'adresse IPv6 statiq et la longueur du préxe de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet DHCP IPv6

Pour congurer une connexion Internet IPv6 avec un serveur DHCP :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez DHCP.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

• Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acquise pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le soulignement sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

• Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse IPv acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

• Sélectionnez le bouton radio adresse DNS (Domain Name Server) IPv6 :

• Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

• Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous savez votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse

l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se DNS secondaire est disponible, entrez-la également.

1. (Facultatif) dans le champ classe utilisateur (si nécessaire), entrez un nom d'hône la plupart des gens peuvent laisser ce champ vide, mais si votre FAI vous un nom d'hôte spécifique, entrez-le ici.

2. (Facultatif) dans le champ Nom de domaine (si nécessaire), entrez un nom d'Domaine.

Vous pouvez saisir le nom de domaine de votre FAI IPv6. N'entrez pas ici domaine du FAI IPv4. Par exemple, si le serveur de messagerie de votre FAI mail.xxx.yyy.zzz, saisissez xxx.yyy.zzz comme nom de domaine. Si votre FAI vous fourni un nom de domaine, saisissez-le dans ce champ. Par exemple, Earthlink peut nécessiter un nom d'hôte home et Comcast fournit parfois un nom de

1. Sélectionnez une case d'option attribution d'adresse IP :

2. Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

3. Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface que vous souhaitez utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez une connexion Internet PPPoE IPv6

Pour congurer une connexion Internet PPPoE IPv6 :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > IPv6.

La page IPv6 s'afche.

1. Dans le menu Type de connexion Internet, sélectionnez PPPoE.

La page s'ajuste.

Le routeur détecte automatiquement les informations dans les champs suivants

- Adresse IPv6 du routeur sur WAN. Ce champ indique l'adresse IPv6 acquise pour l'interface WAN (ou Internet) du routeur. Le nombre après la barre (/) est la longueur du préxe, qui est également indiqué par le soulignement sous l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non disponible.

- Adresse IPv6 du routeur sur le réseau local. Ce champ indique l'adresse IPv acquise pour l'interface LAN du routeur. Le nombre après la barre oblique la longueur du préxe, qui est également indiqué par le soulignement (_) l'adresse IPv6. Si aucune adresse n'est acquise, le champ afche non dispor

1. Dans le champ connexion, entrez les informations de connexion pour la conr FAI.

Il s'agit généralement du nom que vous utilisez dans votre adresse e-mail. P exemple, si votre compte de messagerie principal est [e-mail], saisissez JerAB dans ce champ. Certains FAI (comme Earthlink et Deutsche Telekom) e que vous utilisiez votre adresse e-mail complète lorsque vous vous connectez. votre FAI requiert votre adresse e-mail complète, saisissez-la dans ce champ.

1. Dans le champ Mot de passe, entrez le mot de passe de la connexion FA

2. Dans le champ Nom du service, entrez un nom de service.

Si votre FAI n'a pas fourni de nom de service, laissez ce champ vide.

Remarque: Le paramètre par défaut du champ mode de connexion est toujours activé pour fournir une connexion IPv6 stable. Le routeur ne met jamais n à connexion. Si la connexion est interrompue, par exemple, lorsque le modem éteint, le routeur tente de rétablir la connexion immédiatement après que la connexion PPPoE soit à nouveau disponible.

1. Sélectionnez le bouton radio adresse DNS (Domain Name Server) IPv6 :

- Get Automatically from ISP (Fournie automatiquement par le FAI). Votre FAI utilise le DHCP pour attribuer vos serveurs DNS. Votre FAI attribue automatiquement cette adresse.

- Use These DNS Servers (Utilisation les serveurs DNS suivants). Si vous savez votre FAI a besoin de serveurs spéciques, sélectionnez cette option. Saisisse l'adresse IP du serveur DNS principal de votre FAI. Si une adresse de se DNS secondaire est disponible, entrez-la également.

1. Sélectionnez une case d'option attribution d'adresse IP :

- Utiliser le serveur DHCP. Cette méthode transmet davantage d'informations aux périphériques LAN, mais certains systèmes IPv6 peuvent ne pas prendre charge la fonction client DHCv6.

- Cong auto. Il s'agit de l'option par défaut.

Ce paramètre indique comment le routeur attribue des adresses IPv6 aux périphériques de votre réseau domestique (LAN).

1. (Facultatif) cochez la case utiliser cet ID d'interface et spéciez l'ID d'interface que vous souhaitez utiliser pour l'adresse IPv6 de l'interface LAN du routeur.

Si vous ne spéciez pas d'ID ici, le routeur en génère un automatiquement à de son adresse MAC.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Modiez la taille MTU

L'unité de transmission maximale (MTU) est le plus grand paquet de données tr par un périphérique réseau. Lorsqu'un périphérique réseau communique via Internet avec un autre, les paquets de données transportable par de nombreux périphéri. Si un périphérique du chemin de données utilise un paramètre MTU inférieur à des autres périphériques, les paquets de données doivent être divisés ou « frag » pour s'adapter au périphérique avec le MTU le plus petit.

Le meilleur paramètre MTU pour NETGEAR l'équipement est souvent la valeur pas défaut. Dans certains cas, la modification de la valeur résout un problème mais entraîne un autre. Laissez la MTU inchangée, sauf si l'une des situations suivante produit :

- Vous rencontrez des problèmes de connexion à votre FAI ou à un autre se Internet, et le support technique du FAI ou NETGEAR recommande de modie

paramètre MTU. Ces applications Web peuvent nécessiter un changement de M :

- Site Web sécurisé qui ne s'ouvre pas ou qui n'afche qu'une partie d'une Web

- Messagerie Yahoo

- Portail MSN

• Vous utilisez le VPN et vous rencontrez de graves problèmes de performance:
• Vous avez utilisé un programme pour optimiser la MTU pour des raisons de performances et vous rencontrez désormais des problèmes de connectivité ou performances.

Remarque: Un paramètre MTU incorrect peut entraîner des problèmes de communication Internet. Par exemple, il se peut que vous ne puissiez pas accéd certains sites Web, cadres de sites Web, pages de connexion sécurisées ou ser FTP ou POP.

Pour modier la taille MTU :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > WAN Setup (Avancé > Conguration > Conguration WAN).

La page WAN Setup s'afche.

1. Dans le champ taille MTU, entrez une valeur comprise entre 64 et 1500.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Si vous soupçonnez un problème MTU, une solution commune consiste à mo la MTU à 1400. Si vous êtes prêt à expérimenter, vous pouvez réduire progressivement la MTU de la valeur maximale de 1500 jusqu'à ce que le disparaît. Le tableau suivant décrit les tailles et applications MTU courantes.

Table 5 : Tailles MTU courantes

	ApplicationMTU
1 500	La plus grande taille de paquet Ethernet. Ce paramètre est typique pour les connexions n'utilisent pas PPPoE ou VPN et est la valeur par défaut pour NETGEAR les routeurs, le adaptateurs et les commutateurs.
	Utilisé dans les environnements PPPoE.1492
1472	Taille maximale à utiliser pour la commande ping. (Les paquets de plus grande taille sor fragmentés.)
	Utilisé dans certains environnements DHCP.1468
	Utilisé dans les environnements PPTP ou avec VPN.1436
	C'est la valeur type pour la connexion à un FAI avec un modem.576

4

Contrôler l'accès à Internet

Le routeur est fourni avec un pare-feu intégré qui protège votre réseau domest contre les intrusions indésirables provenant d'Internet.

Ce chapitre se compose des sections suivantes :

• Autoriser ou bloquer l'accès à votre réseau
  • Utilisez des mots-clés pour bloquer des sites Internet
• Supprimez les mots clés utilisés pour bloquer les sites Internet
• Évitez de bloquer un ordinateur de conance
  • Bloquer les services d'Internet
  • Gérer les listes de contrôle d'accès réseau
• Planier le blocage des sites et services Internet
• Congurez les notifications par e-mail d'événements de sécurité

Autoriser ou bloquer l'accès à votre réseau

Vous pouvez utiliser le contrôle d'accès pour bloquer l'accès à votre réseau.

Pour congurer le contrôle d'accès :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > sécurité > contrôle d'accès.

La page contrôle d'accès s'afche.

1. Cochez la case Activer le contrôle d'accès.

Vous devez cocher cette case avant de pouvoir spécier une règle d'accès et les boutons Autoriser et bloquer. Lorsque cette case est décochée, tous les périphériques sont autorisés à se connecter, même si un périphérique gure d la liste des périphériques bloqués.

1. Sélectionnez une règle d'accès :

2. Autoriser tous les nouveaux périphériques à se connecter. Avec ce paramètre, si vous achetez un nouvel appareil, il peut accéder à votre réseau. Vous pas besoin d'entrer son adresse MAC sur cette page. Nous vous recomma de laisser ce bouton radio sélectionné.

3. Bloquer la connexion de tous les nouveaux périphériques. Avec ce paramètre, si vous achetez un nouvel appareil, avant de pouvoir accéder à votre rése vous devez saisir son adresse MAC pour une connexion Ethernet et son a MAC pour une connexion WiFi dans la liste autorisé.

La règle d'accès n'affecte en aucun cas les périphériques précédemment bloqu ou autorisés. Elle s'applique uniquement aux périphériques qui se joignent à réseau ultérieurement après l'application de ces paramètres.

1. Pour permettre à l'ordinateur ou au périphérique que vous utilisez de continuit accéder au réseau, cochez la case en regard de votre ordinateur ou périphé puis cliquez sur le bouton Autoriser.

2. Pour afcher la liste des périphériques autorisés ou bloqués qui ne sont pas connectés, cliquez sur l'un des liens suivants :

3. Afcher la liste des périphériques autorisés qui ne sont pas actuellement connectés à réseau

4. Permet d'afcher la liste des périphériques bloqués qui ne sont pas actuellement connectés au réseau

La liste s'afche.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez des mots-clés pour bloquer des Internet

Vous pouvez utiliser des mots-clés pour bloquer certains sites Internet de votre Vous pouvez utiliser le blocage tout le temps ou en fonction d'un planning.

Pour bloquer des sites Internet :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Sites (Avancé > Sécurité > Bloquites).

La page bloquer les sites s'afche.

1. Sélectionnez une option de blocage de mot-clé :

2. Per Schedule (Selon le planning). Active le blocage de mots-clés en fonction la planication que vous avez dénie. (Reportez-vous à la section planication du blocage des sites et services Internet, page 56.)

3. Always (Toujours). Activez le blocage par mot-clé en permanence, indépendamment de la page planication.

4. Dans le champ saisissez le mot-clé ou le nom de domaine ici, entrez un un domaine que vous souhaitez bloquer.

Par exemple :

• Spéciez XXX pour bloquer l'URL http://www.contenudangereux.com/xxx.html.
• Spécifiez .com pour n'autoriser que les sites avec des suffixes de domaine .edu ou .gov.

• Saisissez un point (.) pour empêcher toute navigation sur Internet.

• Cliquez sur le bouton Ajouter un mot clé.

Le mot clé est ajouté à la liste des mots clés. La liste des mots-clés peut jusqu'à 32 entrées.

1. Cliquez sur le bouton Apply (Appliquer).

Le blocage par mot-clé prend effet.

Supprimez les mots clés utilisés pour bloc les sites Internet

Pour supprimer les mots-clés utilisés pour bloquer les sites Internet :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Sites (Avancé > Sécurité > Bloquésites).

La page bloquer les sites s'afche.

1. Effectuez l'une des opérations suivantes :

- Pour supprimer un seul mot, sélectionnez-le et cliquez sur le bouton Suppr le mot-clé.

Le mot clé est supprimé de la liste.

- Pour supprimer tous les mots-clés de la liste, cliquez sur le bouton Efface liste.

Tous les mots-clés sont supprimés de la liste.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Évitez de bloquer un ordinateur de confia

Vous pouvez exclure un ordinateur de conance du blocage. Une adresse IP xe être attribuée à l'ordinateur que vous exempter. Vous pouvez utiliser la fonction d'adresse IP réservée pour spécifier l'adresse IP. Consultez la section Gérer les a IP LAN réservées à la page 69.

Pour spécier un ordinateur de conance :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Sites (Avancé > Sécurité > Bloquites).

La page bloquer les sites s'afche.

1. Faites déler l'écran vers le bas et cochez la case Autoriser l'adresse IP de à visiter les sites bloqués.

2. Dans le champ adresse IP de conance, entrez l'adresse IP de l'ordinateur de conance.

3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Bloquer les services d'Internet

Vous pouvez bloquer les services Internet sur votre réseau en fonction du type service. Vous pouvez bloquer les services en permanence ou en fonction d'un p

Pour bloquer des services :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Block Services (Avancé > Sécurité > Blc des services).

La page Block Services s'afche.

1. Spéciez quand bloquer les services :

2. Pour bloquer les services en permanence, sélectionnez le bouton radio toujo

3. Pour bloquer les services en fonction d'un horaire, sélectionnez le bouton par horaire.

Pour plus d'informations sur la manière de spécier le planning, reportez-vous Planier le blocage des sites et services Internet à la page 50la section.

1. Cliquez sur le bouton Add (Ajouter).

La page Conguration des services de bloc s'afche.

1. Pour ajouter un service qui se trouve dans la liste Type de service, sélectic l'application ou le service.

Les paramètres de ce service s'afchent automatiquement dans les champs.

1. Pour ajouter un service ou une application qui n'est pas dans la liste, sélec déni par l'utilisateur.

a. Si vous savez si l'application utilise TCP ou UDP, sélectionnez le protocole approprié.

Sinon, sélectionnez TCP/UDP (les deux).

b. Entrez les numéros de port de début et de n.

• Si le service utilise un seul numéro de port, entrez ce numéro dans l champs.

• Pour savoir quels numéros de port le service ou l'application utilise, vous pouvez contacter l'éditeur de l'application, demander des groupes d'utilisateurs ou des groupes de discussion, ou effectuer une recherche s Internet.

• Pour spécier comment ltrer les services, sélectionnez l'un des boutons radio suivants :

• Uniquement cette adresse IP. Bloquer les services pour un seul ordinateur.

• Plage d'adresses IP. Bloquez les services d'une gamme d'ordinateurs avec d'adresses IP consécutives sur votre réseau.

• Toutes les adresses LP. Bloquer les services pour tous les ordinateurs de réseau.

• Cliquez sur le bouton Add (Ajouter).

Les paramètres sont enregistrés.

Gérer les listes de contrôle d'accès rése

Vous pouvez utiliser le contrôle d'accès pour bloquer ou autoriser l'accès à votre

Pour gérer les périphériques autorisés ou bloqués :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > sécurité > contrôle d'accès.

La page contrôle d'accès s'afche.

1. Cochez la case Activer le contrôle d'accès.
2. Cliquez sur Afcher la liste des périphériques autorisés qui ne sont pas actuellement connectés à la liaison réseau.

La liste s'afche.

1. Cochez la case correspondant à un périphérique.
2. Utilisez les boutons Ajouter, Modier et Supprimer de la liste si nécessaire.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Planier le blocage des sites et services Internet

Lorsque vous planiez le blocage, le même planning est utilisé pour bloquer les et les services. Pour plus d'informations sur la manière de spécier ce que le doit bloquer, reportez-vous aux Utilisez des mots-clés pour bloquer des sites Inte à la page 45 sections et Évitez de bloquer un ordinateur de conance à la p

Pour programmer le blocage :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > Schedule (Avancé > Sécurité > Planning)

2. Spéciez quand bloquer les mots-clés et les services :

3. Days to Block (Jours à bloquer). Cochez la case correspondant à chaque jo pour lequel vous souhaitez bloquer les mots-clés ou cochez la case tous l qui sélectionne automatiquement les cases correspondant à tous les jours.

4. Time of Day to Block (Heure de la journée à bloquer). Sélectionnez une hou de début et de n au format 24 heures, ou sélectionnez All Day (Tous I pour le blocage 24 heures.

5. Sélectionnez votre fuseau horaire dans la liste.

6. Si vous vivez dans une région qui observe l'heure d'été, cochez la case aju automatiquement l'heure d'été.
7. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez les notifications par e-mail d'événements de sécurité

Le routeur peut vous envoyer par e-mail ses journaux d'activité du routeur. Le enregistre l'activité du routeur et les événements de sécurité tels que les tentati d'accès aux sites ou services bloqués.

Pour congurer les notifications par e-mail :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Security > E-mail (Avancé > Sécurité > E-mail).

La page E-mail s'afche.

1. Cochez la case Activer la notification par e-mail.

2. Dans le champ adresse électronique principale, entrez l'adresse électronique à laquelle les journaux et les alertes sont envoyés.

Cette adresse électronique est également utilisée comme adresse d'expédition. ce champ est vide, les journaux et les messages d'alerte ne sont pas envoy

1. Dans le champ Your Outgoing Mail Server (Votre serveur de courrier sortant), saisissez le nom du serveur de courrier sortant (SMTP) de votre FAI (par ex mail.myISP.com).

Vous trouverez peut-être ces informations dans la fenêtre de conguration de l'programme de messagerie. Si vous laissez ce champ vide, les journaux et le messages d'alerte ne sont pas envoyés.

1. Dans le champ Numéro de port du serveur de messagerie sortant, entrez le de port de votre serveur de messagerie.

Vous trouverez peut-être ces informations dans la fenêtre de conguration de l'programme de messagerie.

1. Si votre serveur de courrier sortant nécessite une authentication, activez la case à cocher My Mail Server requires authentication (Mon serveur de courrier nécessite une authentication) et procédez comme suit :

- Dans le champ User Name (Nom d'utilisateur), saisissez le nom d'utilisateur serveur de courrier sortant.

- Dans le champ Password (Mot de passe), saisissez le mot de passe du se de courrier sortant.

1. Pour envoyer des alertes immédiatement, cochez la case Envoyer les alertes immédiatement.

Des alertes par e-mail sont envoyées immédiatement lorsqu'une personne tente visiter un site bloqué.

1. Pour envoyer des journaux en fonction d'un planning, spéciez les paramètres suivants :

- Dans le menu Envoyer les journaux en fonction de ce programme, sélectionnez le type de programme.

- Dans le menu jour, sélectionnez le jour.

- Dans le menu heure, sélectionnez l'heure, puis sélectionnez le bouton radio AM ou pm.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Les journaux sont envoyés automatiquement. Si le journal se remplit avant la spéciée, il est envoyé. Une fois le journal envoyé, il est effacé de la mémo routeur. Si le routeur ne peut pas envoyer le journal par e-mail et que la tampon du journal est saturée, le routeur écrase le journal.

5

Optimiser les performances

Ce chapitre comprend les sections suivantes :

• Activer ou désactiver la qualité de service Wi-Fi Multimedia
• Améliorez les connexions réseau avec le Plug and Play

Activer ou désactiver la qualité de service Wi-Fi Multimedia

La fonction Qualité de service Wi-Fi Multimedia (WMM QoS) donne la priorité a voix et vidéo WiFi au moyen de la liaison WiFi. La QoS WMM est automatique activée.

WMM QoS donne la priorité aux paquets de données WiFi provenant de différentes applications en fonction de quatre catégories d'accès : voix, vidéo, meilleur effort arrière-plan. Pour qu'une application puisse bénéficier des avantages de WMM QoS WMM doit être activé pour elle et le client exécutant cette application. Les appropriétaires ne prenant pas le WMM en charge et les applications ne nécessitant pas la fonction Qualité de service sont assimilées à la catégorie Meilleur effort, dont priorité est inférieure à celle des catégories Voix et Vidéo.

Pour activer ou désactiver la QoS WMM :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Paramètres sans I.

1. Dans les Paramètres sans fil avancés (2,4 GHz b/g/n/ax), effectuez l'une des op suivantes :

2. Pour activer WMM pour la radio 2.4 GHz, cochez la case Activer les par WMM (Wi-Fi Multimedia) (2,4 GHz b/g/n/ax). (Il s'agit de la sélection par

3. Pour désactiver WMM pour la radio 2.4 GHz, décochez la case Activer les paramètres WMM (Wi-Fi Multimedia) (2,4 GHz b/g/n/ax).

4. Dans la section Paramètres sans l'avancés (802.11a/n/ac/AX 5 GHz), effectuez des opérations suivantes :

5. Pour activer WMM pour la radio 5 GHz, cochez la case Activer les parar WMM (Wi-Fi Multimedia) (5 GHz a/n/ac/AX). (Il s'agit de la sélection par c

6. Pour désactiver WMM pour la radio 5 GHz, décochez la case Activer les paramètres WMM (Wi-Fi Multimedia) (5 GHz a/n/ac/AX).

7. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Améliorez les connexions réseau avec le l and Play

Le Plug and Play Universel (UPnP) aide les périphériques, tels que les appareils et les ordinateurs, à accéder au réseau et à se connecter à d'autres appareils, besoins. Les périphériques UPnP peuvent découvrir automatiquement les services iss d'autres périphériques UPnP enregistrés sur le réseau.

Si vous utilisez des applications telles que les jeux multijoueurs, les connexions à poste ou les communications en temps réel telles que la messagerie instantar l'assistance à distance, activez UPnP.

Pour activer le plug-and-play universel :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > UPnP.

La page UPnP s'afche.

1. Cochez la case Activer UPnP.

Par défaut, cette case est cochée. UPnP pour la conguration automatique de l'appareil peut être activé ou désactivé. Si la case Activer UPnP est décochée,

routeur n'autorise aucun périphérique à contrôler automatiquement les ressources du routeur, telles que le transfert de port.

1. Saisissez la période de publicité en minutes.

La période d'annonce spécie la fréquence à laquelle le routeur diffuse ses informations UPnP. Cette valeur peut être comprise entre 1 et 1 440 minutes période par défaut est de 30 minutes. Avec des durées courtes, les points d reçoivent un statut actualisé des périphériques, au prix d'un trac réseau supplémentaire. Avec des durées longues, le statut des périphériques peut ne être très récent, mais le trac réseau peut être sensiblement réduit.

1. Saisissez le temps de la publicité pour vivre dans les sauts.

Le temps de vie de l'annonce est mesuré en sauts (étapes) pour chaque pas UPnP envoyé. Les sauts sont les étapes qu'un paquet effectue entre les routes nombre de sauts peut être compris entre 1 et 255. La valeur par défaut d'envoyé de vie d'annonce est de 4 sauts, ce qui devrait convenir à la plupart des domestiques. Si vous remarquez que certains périphériques ne sont pas mis à ou atteints correctement, il peut être nécessaire d'augmenter cette valeur.

1. Cliquez sur le bouton Apply (Appliquer).

Le tableau UPnP portmap afche l'adresse IP de chaque périphérique UPnP qu'accède au routeur et les ports (internes et externes) ouverts par ce périphéri table UPnP Portmap afche également le type de port qui est ouvert et indi le port concerné est toujours actif pour chaque adresse IP.

1. Pour actualiser les informations du tableau de portmap UPnP, cliquez sur le Actualiser.

6

Spéciez les paramètres réseau

Ce chapitre se compose des sections suivantes :

• Afcher ou modier les paramètres WAN
  • Gérer le DNS dynamique
  • Congurez un serveur DMZ par défaut
• Modiez le nom du périphérique du routeur
• Modiez les paramètres TCP/IP du réseau local
  • Utilisez le routeur comme serveur DHCP
• Désactivez la fonction de serveur DHCP dans le routeur
  • Gérer les adresses IP LAN réservées
  • Gérer les routes statiques personnalisées
• Spéciez les paramètres WiFi de base
• Modiez le mot de passe ou le niveau de sécurité WiFi
  • Congurez un réseau WiFi invité
  • Modiez votre région
  • Utilisez le routeur comme point d'accès WiFi uniquement
  • Congurez le mode routeur
  • Générer un nouveau mot de passe de backhaul
• Congurez un pont pour un groupe de ports ou VLAN groupe de balises
• Protez d'Internet Multi-Gig avec l'agrégation de ports Internet

Afcher ou modier les paramètres WAN

Vous pouvez afcher ou congurer les paramètres du réseau étendu (WAN) pour port Internet. Vous pouvez congurer un serveur DMZ (zone démilitarisée), modier taille maximale de l'unité de transmission (MTU) et permettre au routeur de rép à une requête ping sur son port WAN (Internet).

Pour afcher les paramètres WAN :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > WAN Setup (Avancé > Conguration > Conguration WAN).

La page WAN Setup s'afche.

1. Afchez ou modiez les paramètres suivants :

2. Disable Port Scan and DoS Protection (Désactiver la protection DoS et scan ports). La protection dos protège votre réseau local contre les attaques pa de service telles que Syn Flood, Smurf Attack, Ping of Death, et beaucoup Cochez cette case uniquement dans des circonstances spéciales.

3. Default DMZ Server (Serveur DMZ par défaut). Cette fonctionnalité est parfait utile lorsque vous jouez à des jeux en ligne ou à des vidéoconférences, rend la sécurité du pare-feu moins efcace. Consultez la section Congurez u serveur DMZ par défaut à la page 63.
4. Respond to Ping on Internet Port (Répondre à un Ping sur le port Internet Cette fonction permet de détecter votre routeur. Utilisez cette fonction uniquement comme outil de diagnostic ou si vous avez une raison spécifique
5. Désactiver le proxy IGMP. Le proxy IGMP permet à un ordinateur sur le local (LAN) de recevoir le trac multicast qui l'intéresse depuis Internet. Si n'avez pas besoin de cette fonction, cochez cette case pour la désactiver.
6. MTU Size (in bytes) (Taille de MTU [en octets]). Pour la plupart des réseau Ethernet, la valeur normale de la MTU (Maximum Transmit Unit) est de 1

octets. Pour les connexions PPPoE, elle est généralement de 1 492 octets. I la MTU uniquement si vous êtes sûr qu'elle est nécessaire pour votre cor ISP. Consultez la section Modiez la taille MTU à la page 40.

- Filtrage NAT. NAT (Network Address Translation) détermine la façon dont le routeur traite le trac entrant. La fonction NAT sécurisée protège les ordinate du réseau local contre les attaques d'Internet, mais peut empêcher certains Internet, applications point à point ou applications multimédia de fonctionner Open NAT fournit un pare-feu beaucoup moins sécurisé, mais permet à pr toutes les applications Internet de fonctionner.

- Disable SIP/ALG (Désactiver l'ALG SIP). La passerelle au niveau de l'applicati (ALG) pour le protocole SIP (session Initiation Protocol) est activée par défam pour la traduction d'adresse et de port améliorée. Cependant, certains type trac VoIP et vidéo peuvent ne pas fonctionner correctement lorsque l'ALG est activé. Pour cette raison, le routeur offre la possibilité de désactiver l'

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Gérer le DNS dynamique

Les FAI attribuent des numéros appelés adresses IP pour identier chaque compte Internet. La plupart d'entre eux utilisent des adresses IP attribuées de façon dyn Cela signifie que l'adresse IP peut changer à tout moment. Vous pouvez utiliser IP pour accéder à votre réseau à distance, mais la plupart des gens ne conna leur adresse IP ou ne savent pas quand elle change.

Pour faciliter la connexion, vous pouvez obtenir un compte gratuit avec un servi dynamique qui vous permet d'utiliser un nom de domaine pour accéder à votre domestique. Pour utiliser ce compte, vous devez congurer le routeur en vue de l'utilisation du service DNS dynamique. Le routeur informe alors le fournisseur de DNS dynamique à chaque fois que l'adresse IP change. Lorsque vous accédez à compte DNS dynamique, le service détecte l'adresse IP actuelle de votre réseau domestique et vous connecte automatiquement.

Si votre FAI attribue une adresse IP WAN privée (comme 192.168.x.x ou 10.x.x.) service DNS dynamique ne fonctionne pas, les adresses privées n'étant pas routé Internet.

Congurez un nouveau compte DNS dynamique

Pour congurer le service DNS dynamique et créer un compte gratuit NETGEAR,= procédez comme suit :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez AVANCÉ > Avancé > DNS dynamique.

La page DNS dynamique s'afche.

1. Activez la case à cocher Utiliser un service DNS dynamique.

2. Dans la liste Fournisseur de services, sélectionnez NETGEAR.

3. Sélectionnez le bouton radio Non.

4. Dans le champ Nom d'hôte, saisissez le nom que vous souhaitez utiliser pour URL.

Le nom d'hôte est parfois appelé nom de domaine. Votre URL gratuite inclu d'hôte que vous spéciez et se termine par mynetgear.com. Par exemple, spéc MyName.mynetgear.com.

1. Dans le champ Adresse électronique, saisissez l'adresse e-mail que vous souh utiliser pour votre compte.

2. Dans le champ Mot de passe (6 à 32 caractères), saisissez le mot de passe associé à votre compte.

3. Pour accepter les conditions de service, cochez la case située au-dessus du Enregistrer.

4. Cliquez sur le bouton Enregistrer.

5. Suivez les instructions à l'écran pour vous inscrire au service NETGEAR DNS dynamique.

6. Pour vérier que le service DNS dynamique est activé dans le routeur, cliqu' le bouton Afcher l'état.

Un message afche l'état du service DNS dynamique.

Spéciez un compte DNS dynamique que vous avez déjà créé

Si vous possédez déjà un compte DNS dynamique avec NETGEAR, No-IP ou Dy vous pouvez congurer le routeur pour qu'il utilise votre compte.

Pour congurer le DNS dynamique si vous avez déjà créé un compte :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > DNS dynamique.

La page DNS dynamique s'afche.

1. Activez la case à cocher Utiliser un service DNS dynamique.
2. Dans la liste fournisseur de services, sélectionnez votre fournisseur.
3. Sélectionnez la case d'option Oui.

La page s'ajuste et s'afche pour afcher les boutons Statut, Annuler et appl.

1. Dans le champ Nom d'hôte, saisissez le nom d'hôte (parfois appelé nom de domaine) associé à votre compte.
2. Pour un compte non IP ou DynDNS, dans le champ Nom d'utilisateur, entre d'utilisateur de votre compte.
3. Pour un compte NETGEAR, dans le champ E-mail, saisissez l'adresse e-mail de compte.
4. Dans le champ Mot de passe (6 à 32 caractères), saisissez le mot de passe associé à votre compte DDNS.
5. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Pour vérier que le service DNS dynamique est activé dans le routeur, cliqu' le bouton Afcher l'état.

Un message afche l'état du service DNS dynamique.

Modiez les paramètres DNS dynamique

Pour modier vos paramètres :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > DNS dynamique.

La page DNS dynamique s'afche.

1. Modiez les paramètres de votre compte DDNS si nécessaire.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un serveur DMZ par défaut

La fonction du serveur DMZ est utile lorsque vous utilisez certains jeux en lign applications de visioconférence incompatibles avec la traduction d'adresses réseau (NAT). Le routeur est programmé pour reconnaître certaines de ces applications et fonctionner correctement avec elles, mais d'autres peuvent ne pas fonctionner correctement. Dans certains cas, un ordinateur local peut exécuter l'application correctement si l'adresse IP de cet ordinateur est entrée comme serveur DMZ pa

Les serveurs DMZ présentent un risque pour la sécurité. Un ordinateur désigné serveur DMZ par défaut perd une grande partie de la protection du pare-feu exposé à des exploits provenant d'Internet. S'il est compromis, l'ordinateur du se DMZ peut être utilisé pour attaquer d'autres ordinateurs sur votre réseau.

Le routeur détecte et rejette généralement le trac entrant provenant d'Internet qui n'est pas une réponse à l'un de vos ordinateurs locaux ou à un service que

conguré dans la page transfert de port/déclenchement de port. Au lieu de rejér trac, vous pouvez spécier que le routeur transfère le trac vers un ordinateur de réseau. Cet ordinateur est appelé serveur DMZ par défaut.

Pour congurer un serveur DMZ par défaut :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > WAN Setup (Avancé > Conguration > Conguration WAN).

La page WAN Setup s'afche.

1. Cochez la case serveur DMZ par défaut.
2. Saisissez l'adresse IP.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Modifiez le nom du périphérique du rou

Le nom du périphérique du routeur est son numéro de modèle. Ce nom de p s'afche dans un gestionnaire de chiers lorsque vous parcourez votre réseau.

Pour modier le nom du périphérique du routeur :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Conguration > Nom du périphérique.

La page Nom du périphérique s'afche.

1. Dans le champ Nom du périphérique, saisissez un nouveau nom.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Modiez les paramètres TCP/IP du réseau local

Le routeur est préconfiguré pour utiliser des adresses IP privées côté LAN et ag serveur DHCP. La conguration IP LAN par défaut du routeur est la suivante :

• LAN IP address (Adresse IP du réseau local). 192.168.1.1
- Subnet mask (Masque de sous-réseau). 255.255.255.0

Ces adresses font partie de la plage d'adresses désignée à utiliser dans les ré privés et conviennent pour la plupart des applications. Si votre réseau requiert schéma d'adressage IP différent, vous pouvez modier ces paramètres.

Vous pouvez modifier ces paramètres si vous avez besoin d'un sous-réseau IP sp qu'un ou plusieurs périphériques du réseau utilisent, ou si vous utilisez des sous-concurrents avec le même schéma IP.

Pour modier les paramètres LAN TCP/IP :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration >

Conguration du réseau local).

La page LAN Setup s'afche.

1. Dans le champ adresse IP, saisissez l'adresse IP.

2. Dans le champ masque de sous-réseau IP, saisissez le masque de sous-réseau routeur.

L'adresse IP et le masque de sous-réseau identient les adresses locales d'un périphérique spécifique et celles qui doivent être atteintes via une passerelle o routeur.

1. Modiez les paramètres RIP.

Le protocole RIP (Router information Protocol) permet à un routeur d'échanger informations de routage avec d'autres routeurs.

a. Sélectionnez la direction de découpe :

• Les deux. Le routeur diffuse périodiquement sa table de routage et inco les informations qu'il reçoit.
• Sortie uniquement. Le routeur diffuse périodiquement sa table de routage
• Dans uniquement. Le routeur intègre les informations RIP qu'il reçoit.

b. Sélectionnez la version RIP :

• Désactivé. Il s'agit de l'option par défaut.
• RIP-1. Ce format est universellement pris en charge. Elle est adaptée à plupart des réseaux, sauf si vous utilisez une configuration réseau inhabitu.

• RIP-2. Ce format contient plus d'informations. RIP-2B et RIP-2M envoient données de routage au format RIP-2. RIP-2B utilise la diffusion par sous-r RIP-2M utilise la multidiffusion.

• Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Si vous avez modié l'adresse IP du réseau local du routeur, vous êtes déco lorsque cette modification prend effet.

1. Pour vous reconnecter, fermez votre navigateur, relancez-le et connectez-vous a routeur.

Utilisez le routeur comme serveur DHCP

Par défaut, le routeur agit comme un serveur DHCP (Dynamic Host Conguration Protocol). Le routeur attribue les adresses IP, les serveur DNS et les passerelles

défaut à tous les ordinateurs connectés au réseau local. L'adresse de passerelle défaut attribuée est l'adresse du réseau local du routeur.

Ces adresses doivent faire partie du même sous-réseau d'adresses IP que l'adress du réseau local du routeur. En utilisant le schéma d'adressage par défaut, dénis une plage comprise entre 192.168.1.2 et 192.168.1.254, bien que vous puissiez enregistrer une partie de la plage pour les périphériques ayant des adresses xe

Pour utiliser le routeur en tant que serveur DHCP et spécier le pool d'adresses IP=que le routeur attribue :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local).

La page LAN Setup s'afche.

1. Si vous avez précédemment désactivé la fonction de serveur DHCP, cochez la utiliser le routeur comme serveur DHCP.
2. Spéciez la plage d'adresses IP que le routeur attribue :

a. Dans le champ adresse IP de début, entrez le numéro le plus bas de Cette adresse IP doit se trouver dans le même sous-réseau que le routeu L'adresse IP de départ par défaut est 192.168.1.2.
b. Dans le champ adresse IP de n, entrez le nombre à la n de la plage IP.

Cette adresse IP doit se trouver dans le même sous-réseau que le routeu L'adresse IP de n par défaut est 192.168.1.254.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Le routeur fournit les paramètres suivants à tout périphérique LAN qui demand DHCP :

• Adresse IP dans la plage que vous avez dénie
  • Masque de sous-réseau
• Adresse IP de la passerelle (adresse IP LAN du routeur)
• Adresse IP du serveur DNS (adresse IP LAN du routeur)

Désactivez la fonction de serveur DHCP de le routeur

Par défaut, le routeur fonctionne en mode serveur DHCP. Le routeur attribue les IP, les serveur DNS et les passerelles par défaut à tous les ordinateurs connec réseau local. L'adresse de passerelle par défaut attribuée est l'adresse du réseau du routeur.

Vous pouvez utiliser un autre appareil sur votre réseau comme serveur DHCP, ou les paramètres réseau de tous vos ordinateurs.

Pour désactiver la fonctionnalité serveur DHCP dans le routeur :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local).

La page LAN Setup s'afche.

1. Décochez la case Use Router as DHCP Server (Utiliser le routeur comme serve DHCP).

2. Cliquez sur le bouton Apply (Appliquer).

3. (Facultatif) Si ce service est désactivé et qu'aucun autre serveur DHCP n'est sur votre réseau, congurez manuellement les adresses IP de votre ordinateur qu'elles puissent accéder au routeur.

Gérer les adresses IP LAN réservées

Lorsque vous spéciez une adresse IP réservée pour un ordinateur sur le réseau cet ordinateur reçoit toujours la même adresse IP chaque fois qu'il accède au DHCP du routeur. Attribuez des adresses IP réservées aux ordinateurs ou aux se nécessitant des paramètres IP permanents.

Réserver une adresse IP

Pour réserver une adresse IP :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local).

La page LAN Setup s'afche.

1. Dans la section réservation d'adresse de la page, cliquez sur le bouton Ajou
2. Dans le champ IP Address (Adresse IP), saisissez l'adresse IP à attribuer à l'ordinateur ou au serveur.

La page s'ajuste.

1. Choisissez une adresse IP à partir du sous-réseau LAN du routeur, comme 192.168.1.x.
2. Saisissez l'adresse MAC de l'ordinateur ou du serveur.

Astuce: Si l'ordinateur se trouve déjà sur votre réseau, vous pouvez copier se adresse MAC à partir de la page périphériques connectés et la coller ici.

1. Cliquez sur le bouton Apply (Appliquer).

L'adresse réservée est saisie dans le tableau.

L'adresse réservée ne sera attribuée que la prochaine fois que l'ordinateur cont le serveur DHCP du routeur. Redémarrez l'ordinateur ou accédez à sa configura puis forcez une libération et un renouvellement DHCP.

Modiez une adresse IP réservée

Pour modier une entrée d'adresse réservée :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local).

La page LAN Setup s'afche.

1. Sélectionnez le bouton radio en regard de l'adresse réservée.
2. Cliquez sur le bouton Modier.

La page réservation d'adresses s'afche.

1. Modiez les paramètres.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Supprimer une entrée d'adresse IP réservée

Pour supprimer une entrée d'adresse réservée :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Setup > LAN Setup (Avancé > Conguration > Conguration du réseau local).

La page LAN Setup s'afche.

1. Sélectionnez le bouton radio en regard de l'adresse réservée.

2. Cliquez sur le bouton Supprimer.

L'adresse est supprimée.

Gérer les routes statiques personnalisées

En général, vous n'avez pas besoin d'ajouter de routes statiques à moins d'utilis plusieurs routeurs ou plusieurs sous-réseaux IP sur votre réseau.

Par exemple, lorsqu'une route statique est nécessaire, considérez le cas suivant :

• Votre principal accès à Internet se fait par modem câble vers un FAI.
• Votre réseau domestique comprend un routeur RNIS pour vous connecter à la où vous êtes employé. L'adresse de ce routeur sur votre réseau local est 192.168.1.100.
  • L'adresse réseau de votre entreprise est 134.177.0.0.

Lorsque vous congurez votre routeur, deux routes statiques implicites ont été créé. Une route par défaut a été créée avec votre FAI comme passerelle, et une d'route statique a été créée vers votre réseau local pour toutes les adresses 192. Avec cette conguration, si vous essayez d'accéder à un périphérique sur le rése 134.177.0.0, votre routeur transmet votre demande au FAI. Le FAI transmet votre demande à la société où vous êtes employé, et le pare-feu de la société est de refuser la demande.

Dans ce cas, vous devez dénir une route statique, indiquant à votre routeur d' à 134.177.0.0 via le routeur RNIS à l'adresse 192.168.1.100. Voici un exemple :

• Les champs adresse IP de destination et masque de sous-réseau IP indiquent cette route statique s'applique à toutes les adresses 134.177.x.x.
• Le champ adresse IP de la passerelle indique que tout le trac de ces adre transmis au routeur RNIS à l'adresse 192.168.1.100.
• La case à cocher privé est sélectionnée uniquement comme mesure de sécuri précaution si le protocole RIP est activé.

Congurez une route statique

Pour congurer une route statique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.
   Une fenêtre de connexion s'ouvre.

3. Saisissez le nom d'utilisateur et le mot de passe administrateur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.
   L'écran d'accueil de base s'afche.

4. Sélectionnez AVANCÉ > Avancé > itinéraires statiques .

La page routes statiques s'afche.

1. Cliquez sur le bouton Add (Ajouter).

La page s'ajuste.

1. Dans le champ route Name (Nom de la route), saisissez un nom pour cette statique (à des ns d'identification uniquement).

2. Pour limiter l'accès au réseau local uniquement, cochez la case privé.

Si privé est sélectionné, la route statique n'est pas signalée dans le RIP.

1. Cochez la case actif pour que cet itinéraire prenne effet.

2. Saisissez l'adresse IP de la destination nale.

3. Saisissez le masque de sous-réseau IP de cette destination.

Si la destination est un hôte unique, tapez 255.255.255.255.

1. Saisissez l'adresse IP de la passerelle.

Cette adresse doit se trouver sur le même segment de réseau local que le

1. Saisissez un nombre compris entre 2 et 15 comme valeur métrique.

Cette valeur représente le nombre de routeurs entre votre réseau et la desti Généralement, un réglage de 2 ou 3 fonctionne.

1. Cliquez sur le bouton Apply (Appliquer).

La route statique est ajoutée.

Modier une route statique

Pour modier une route statique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > itinéraires statiques .

La page routes statiques s'afche.

1. Dans le tableau, sélectionnez le bouton radio de l'itinéraire.
2. Cliquez sur le bouton Modier.

La page routes statiques s'ajuste.

1. Modiez les informations d'itinéraire.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Supprimer une route statique

Pour supprimer une route statique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > itinéraires statiques .

La page routes statiques s'afche.

1. Dans le tableau, sélectionnez le bouton radio de l'itinéraire.

2. Cliquez sur le bouton Supprimer.

La route est supprimée de la table.

Spéciez les paramètres WiFi de base

Le routeur et le satellite sont fournis avec le même nom de réseau WiFi (SSID même sécurité WiFi. Vous trouverez le SSID et le mot de passe sur l'étiquette et sur l'étiquette du satellite. Si vous vous connectez au routeur et modiez les paramètres WiFi, le routeur envoie automatiquement les nouveaux paramètres au satellite.

Si vous modiez vos paramètres WiFi, notez les nouveaux paramètres et stockez-le dans un endroit sûr où vous pouvez facilement les trouver.

Si votre ordinateur ou votre périphérique mobile utilise une connexion WiFi lorsc vous modiez le nom du réseau (SSID) ou d'autres paramètres de sécurité WiFi, êtes déconnecté lorsque vous cliquez sur le bouton appliquer. Pour éviter ce proc utilisez un ordinateur avec une connexion laire pour accéder au routeur.

Pour spécier les paramètres Wi de base :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.

2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur Orbi.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Pour modier le nom de réseau (SSID), saisissez un nouveau nom dans le c Nom (SSID).

Le nom peut comporter jusqu'à 32 caractères et est sensible à la casse. Le défaut est généré de manière aléatoire et se trouve sur l'étiquette du routeu vous modiez le nom, veillez à noter le nouveau nom et à le conserver en

1. Pour modier le canal WiFi, sélectionnez un numéro dans la liste des canaux Dans certaines régions, tous les canaux ne sont pas disponibles. Ne changez canal, sauf si vous constatez des interférences (connexions perdues, transferts d données ralentis). En cas d'interférences, essayez d'autres canaux pour détermin celui qui convient le mieux.

Lorsque vous utilisez plusieurs points d'accès, il est préférable que les points adjacents utilisent différents canaux an de réduire les interférences. Il est recommandé d'utiliser un espacement de quatre canaux entre les points d'accès adjacents (par exemple, utilisez les canaux 1 et 5, ou 6 et 10).

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. Le routeur envoie les nouveaux paramètres au satellite.

Si vous utilisez une connexion WiFi et que vous avez modié le SSID, vous déconnecté du réseau.

1. Assurez-vous que vous pouvez vous connecter au réseau WiFi avec ses nouveaux paramètres.

Si vous ne pouvez pas vous connecter via WiFi, vériez les points suivants :

- Votre ordinateur ou périphérique mobile compatible Wi-Fi est-il connecté à autre réseau Wi-Fi de votre région ? Certains périphériques WiFi se conné automatiquement au premier réseau ouvert sans la sécurité WiFi qu'ils découv

- Votre ordinateur ou votre périphérique WiFi tente-t-il de se connecter à vc réseau avec ses anciens paramètres (avant de modier les paramètres) ? Si le cas, mettez à jour la sélection de réseau WiFi de votre ordinateur ou périphérique WiFi pour qu'elle corresponde aux paramètres actuels de votre réseau.

Modiez le mot de passe ou le niveau de sécurité WiFi

Le routeur et le satellite sont fournis avec le même nom de réseau WiFi (SSID même sécurité WiFi. Vous trouverez le SSID et le mot de passe sur l'étiquette et sur l'étiquette du satellite. Si vous vous connectez au routeur et modiez les paramètres WiFi, le routeur envoie automatiquement les nouveaux paramètres au satellite. Nous vous recommandons de ne pas désactiver la sécurité.

Pour modier les paramètres WPA :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur Orbi.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Wireless (Sans I).

La page Wireless Settings (Paramètres Wi) s'afche.

1. Sous Options de sécurité, sélectionnez un bouton radio WPA :

L'option WPA3 utilise la norme la plus récente pour une sécurité optimale.

Certains anciens ordinateurs et périphériques WiFi ne peuvent pas utiliser WPA ou WPA2. Si votre réseau inclut d'anciens ordinateurs et périphériques WiFi, sélectionnez le bouton radio WPA-PSK [TKIP] + WPA2-PSK [AES].

Le champ Mot de passe (clé réseau) s'afche.

1. Dans le champ Mot de passe (clé réseau), entrez la clé réseau (mot de p vous souhaitez utiliser.

Pour WPA et WPA2, il s'agit d'une chaîne de texte de 8 à 63 caractères. il s'agit d'une chaîne de texte de 8 à 127 caractères.

1. Notez le nouveau mot de passe et conservez-le dans un endroit sûr pour ultérieure.
2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. Le routeur envoie les nouveaux paramètres au satellite.

Congurez un réseau WiFi invité

Pour congurer un réseau WiFi invité :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur Orbi.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Réseau invité.

La page Paramètres du réseau invités s'afche.

1. Cochez la case Activer le réseau invité.
2. Pour changer le nom du réseau, saisissez un nouveau nom dans le champ réseau Wi invité (SSID).

Le nom peut comporter jusqu'à 32 caractères et est sensible à la casse. Si modiez le nom, veillez à noter le nouveau nom et à le conserver en lieu Par défaut, la sécurité et le chiffrement sont désactivés pour le réseau WiFi (Sous Options de sécurité, le bouton radio aucun est sélectionné).

1. Pour activer la sécurité et le chiffrement pour le réseau WiFi invité, sous O sécurité, sélectionnez un bouton radio WPA :

L'option WPA3 utilise la norme la plus récente pour une sécurité optimale.

Certains anciens ordinateurs et périphériques WiFi ne peuvent pas utiliser WPA ou WPA2. Si votre réseau inclut d'anciens ordinateurs et périphériques WiFi, sélectionnez le bouton radio WPA-PSK [TKIP] + WPA2-PSK [AES].

Le champ Mot de passe (clé réseau) s'afche.

1. Dans le champ Mot de passe (clé réseau), entrez la clé réseau (mot de p vous souhaitez utiliser.

Pour WPA et WPA2, il s'agit d'une chaîne de texte de 8 à 63 caractères. il s'agit d'une chaîne de texte de 8 à 127 caractères.

1. Notez le nouveau mot de passe et conservez-le dans un endroit sûr pour ultérieure.

2. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. Le routeur envoie les nouveaux paramètres au satellite.

Modiez votre région

Pour afcher ou modier votre région :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Paramètres sans I.

1. Dans le menu région, sélectionnez votre région.

A certains emplacements, il n'est pas possible de modier ce paramètre.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez le routeur comme point d'accès WiFi uniquement

Par défaut, le routeur Orbi fonctionne à la fois comme routeur et point d'accè. Vous pouvez congurer le routeur pour qu'il fonctionne en tant que point d'accès WiFi uniquement sur le même réseau local qu'un autre routeur ou passerelle.

Par exemple, vous pouvez utiliser le routeur Orbi comme point d'accès WiFi qu connecte à une passerelle ou un modem routeur que vous utilisez déjà pour v service Internet. Dans ce cas, vous n'avez pas besoin de modier les paramètres passerelle ou du modem/routeur.

Pour congurer le routeur Orbi en tant que point d'accès après avoir conguré= votre connexion Internet :

1. Utilisez un câble Ethernet pour connecter le port Internet du routeur Orbi à LAN de votre modem routeur ou modem routeur existant.
2. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
3. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > mode routeur / point d'accès.

La page mode routeur/point d'accès s'afche.

1. Appuyez sur le bouton AP Mode (Mode AP).

La page s'ajuste.

1. Sélectionnez le paramètre d'adresse IP :

2. Adresse fournie dynamiquement par le routeur existant. L'autre routeur du réseau attribue une adresse IP au routeur Orbi lorsque le routeur Orbi est mode AP.

3. Activer les paramètres de l'adresse IP fixe sur cet appareil (non recommandé).

Utilisez ce paramètre si vous souhaitez attribuer manuellement une adresse spécifique au routeur Orbi lorsqu'il est en mode AP. L'utilisation de cette d'exige effectivement une expérience réseau avancée.

Remarque: Pour éviter les interférences avec d'autres routeurs ou passerelles d votre réseau, nous vous recommandons d'utiliser différents paramètres WiFi sur chaque routeur et passerelle. Si l'autre routeur ou passerelle est également un d'accès WiFi, vous pouvez désactiver l'émetteur-récepteur WiFi sur l'autre routeur ou passerelle et utiliser le routeur Orbi uniquement pour l'accès client WiFi.

1. Cliquez sur le bouton Apply (Appliquer).

L'adresse IP du routeur Orbi change et vous êtes déconnecté.

1. Pour vous reconnecter, fermez et redémarrez votre navigateur et saisissez orbilogin.com.

Congurez le mode routeur

Si vous configurez votre routeur en tant que point d'accès WiFi uniquement, vous le redénir pour qu'il fonctionne à la fois comme routeur et point d'accès WiFi. défaut, le routeur Orbi fonctionne à la fois comme routeur et point d'accès Wi

Pour congurer le routeur Orbi en tant que routeur et point d'accès WiFi.

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > mode routeur / point d'accès.

La page mode routeur/point d'accès s'afche.

1. Sélectionnez le bouton radio mode routeur.

La page s'ajuste.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Générer un nouveau mot de passe de backhaul

Le mot de passe d'acheminement est une clé de sécurité utilisée dans la com WiFi entre le routeur et le satellite. Vous pouvez générer un nouveau mot de backhaul. Une fois que vous avez généré un nouveau mot de passe d'acheminement vous devez utiliser le bouton Synchroniser pour créer une nouvelle connexion d'acheminement an que le routeur et le satellite puissent communiquer les uns avec les autres à l'aide du Wi-Fi.

Pour générer un nouveau mot de passe de backhaul :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Paramètres sans I.

1. Dans la section Backhaul Password (Mot de passe de liaison), cliquez sur le Generate (générer).

Le routeur génère un nouveau mot de passe de backhaul.

Configurez un pont pour un groupe de ou VLAN groupe de balises

Certains périphériques, tels qu'un IPTV, ne peuvent pas fonctionner derrière le se de traduction d'adresses réseau (NAT) ou le pare-feu du routeur. En fonction des de votre fournisseur d'accès Internet (FAI), pour que le périphérique se connecte directement au réseau du FAI, vous pouvez activer le pont entre le périphérique port Internet du routeur ou ajouter de nouveaux groupes de balises VLAN au

Remarque:=Si votre FAI vous indique comment congurer un pont pour IPTV et le service Internet, suivez ces instructions.

Remarque:=Cette fonction n'est prise en charge que si le routeur est en mode routeur.

Congurez un pont pour un groupe de ports

Si les périphériques connectés au port LAN Ethernet du routeur incluent un périp IPTV, votre FAI peut vous demander de congurer un pont pour un groupe de pour l'interface Internet du routeur.

Un pont doté d'un groupe de ports empêche le traitement des paquets envoyé le périphérique IPTV et le port Internet du routeur via le service NAT (Network Translation) du routeur.

Pour congurer un groupe de ports et activer le pont :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur Orbi.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Paramètres VLAN / Pont.

La page Paramètres VLAN / Pont s'afche.

1. Cochez la case Activer les paramètres VLAN / Pont.

La page se développe.

1. Sélectionnez le bouton radio par groupe de ponts.

La section se développe.

1. Cochez la case ports câblés correspondant au port Ethernet du routeur auqu périphérique est connecté.

Vous devez cocher au moins une case ports câblés. Vous pouvez cocher plus cases.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Congurez un pont pour un groupe de balises VLAN

Si les périphériques connectés aux ports LAN Ethernet du routeur incluent un périphérique IPTV, votre FAI peut vous demander de configurer un pont pour ur de balises VLAN pour l'interface Internet du routeur.

Si vous êtes abonné au service IPTV, le routeur peut avoir besoin de balises distinguer le trac Internet du trac IPTV. Un pont doté d'un groupe de balises empêche les paquets envoyés entre le périphérique IPTV et le port Internet du d'être traités via le service de traduction d'adresses réseau (NAT) du routeur.

Vous pouvez ajouter des groupes de balises VLAN à un pont et attribuer des et des valeurs de priorité à chaque groupe de balises VLAN.

Pour ajouter un groupe de balises VLAN et activer le pont :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur Orbi.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Paramètres VLAN / Pont.

La page Paramètres VLAN / Pont s'afche.

1. Cochez la case Activer VLAN / Groupe de ponts.

La page se développe.

1. Sélectionnez le bouton radio par groupe de balises VLAN.

La section se développe.

1. Cliquez sur le bouton Add (Ajouter).

La page Ajouter une règle VLAN s'afche.

1. Spéciez les paramètres comme décrit dans le tableau suivant.

	DescriptionChamp
Nom	Entrez un nom pour le groupe de balises VLAN.Le nom peut comporter jusqu'à 10 caractères.
	Entrez une valeur comprise entre 1 et 4094.Identiant VLAN
	Entrez une valeur comprise entre 0 et 7.Priorité

Cochez la case d'un port Ethernet laire.

Si votre périphérique est connecté à un port Ethernet du routeur, cochez la case Port Ethernet corres au port Ethernet du routeur auquel le périphérique est connecté.

Vous devez sélectionner au moins un port Ethernet. Vous pouvez sélectionner plusieurs ports.

1. Cliquez sur le bouton Add (Ajouter).

Le groupe de balises VLAN est ajouté.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Protez d'Internet Multi-Gig avec l'agrégation de ports Internet

Pour obtenir une connexion Internet multi-gig avec votre routeur Orbi, congurez l'agrégation de ports Internet (également appelée agrégation de liens WAN) en agréableant le port Internet et le port Ethernet 1 sur le routeur Orbi.

Pour congurer l'agrégation de ports Internet, vous avez besoin des éléments suiv :

• Fournisseur de services offrant une vitesse Internet supérieure à 1 Gbit/s.
• Modem prenant en charge une vitesse Internet supérieure à 1 Gbit/s et une agrégation de ports Internet.

Pour congurer l'agrégation de ports Internet :

1. Congurez l'agrégation de ports Internet sur votre modem.

Pour plus d'informations sur la conguration de l'agrégation de ports Internet s votre modem, reportez-vous à la documentation fournie avec votre modem.

1. Connectez-vous à votre routeur et activez l'agrégation de ports Internet :

a. Lancez un navigateur Web à partir d'un ordinateur ou d'un périphérique r connecté au réseau Orbi.
b. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

c. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez lors de votre première connexion. Le nom d'utilisateur et le mot de passe sensibles à la casse.

L'écran d'accueil de base s'afche.

d. Sélectionnez ADVANCED > Setup > Internet Setup (Avancé > Conguration > Conguration Internet).
La page Internet Setup (Conguration Internet) s'afche.
e. Dans la section préférence WAN, sélectionnez le bouton radio agrégation (1Gbit / s + 1Gbit / s, LACP-IEEE802.3ad).
f. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

1. Connectez le port Internet et le port Ethernet 1 de votre routeur à deux p de votre modem.

7

Gestion de votre réseau

Ce chapitre décrit les paramètres du routeur pour l'administration et la maintena de votre routeur et de votre réseau domestique.

Ce chapitre comprend les sections suivantes :

• Mettez à jour le micrologiciel du routeur et du satellite
• Modication du mot de passe administrateur
• Activer la réinitialisation du mot de passe admin
• Réinitialisez le mot de passe administrateur
• Afcher l'état et les informations d'utilisation du routeur
• Afchez les statistiques du port Internet
  • Vériez l'état de la connexion Internet
  • Afcher l'état des satellites
• Afcher et gérer les journaux d'activité du routeur
• Permet d'afcher les périphériques connectés au réseau ou de modier les informations sur les périphériques
• Permet d'afcher les satellites connectés au réseau ou de modier les informatic relatives aux satellites
  • Surveiller le trac Internet
  • Gérez le chier de conguration du routeur
• Congurez la gestion à distance
  • Utilisez l'accès à distance
• Accédez à distance à votre routeur à l'aide de l'application Orbi

Mettez à jour le micrologiciel du routeur et du satellite

Vous pouvez utiliser l'interface Web du routeur pour vérifier si un nouveau micro est disponible et mettre à jour votre routeur et votre satellite, ou vous pouvez mettre à jour manuellement le micrologiciel de votre routeur et de votre satellite.

Recherchez les mises à jour du micrologiciel

Pour rechercher un nouveau micrologiciel et mettre à jour votre routeur et votre=satellite :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Administration > mise à jour du micrologiciel > mise à jour en ligne.

La page Mise à jour du micrologiciel s'afche.

1. Cliquez sur le bouton Check (Vérier).

Le routeur vérie si un nouveau micrologiciel est disponible pour le routeur e satellite.

1. Si un nouveau micrologiciel est disponible, cliquez sur le bouton mettre à jo Le routeur localise et téléchargé le micrologiciel du routeur et du satellite, p commence la mise à jour.

Remarque: Pour éviter tout risque de corruption du micrologiciel, n'interrompez pas la mise à niveau. Par exemple, ne fermez pas le navigateur, ne cliquez un lien et ne chargez pas de nouvelle page. N'éteignez pas le routeur ou

Une fois le téléchargement terminé, votre routeur et votre satellite redémarrent processus de mise à jour prend généralement environ une minute. Lisez les

de mise à jour du nouveau micrologiciel pour savoir si vous devez reconnur routeur après la mise à jour.

Mettre à jour manuellement le micrologiciel

Si un satellite est connecté à votre routeur, vous pouvez vous connecter au roi télécharger manuellement le micrologiciel sur votre satellite.

Avertissement: Nous vous recommandons de toujours mettre à jour le micrologici de votre satellite, puis de mettre à jour votre routeur. En outre, ne mettez pa micrologiciel de votre routeur et de votre satellite en même temps et ne mette jour plusieurs périphériques Orbi (routeur ou satellite) à la fois. Si vous devez jour plusieurs périphériques Orbi, attendez que la mise à jour du premier périp Orbi soit terminée avant de mettre à jour votre périphérique Orbi suivant.

Pour mettre à jour manuellement le rmware de votre routeur et de votre satellite Orbi, suivez ces étapes de niveau élevé :

1. Visitez le site netgear.com/support et téléchargez le micrologiciel pour votre ro Orbi et votre satellite.
2. Mettez à jour le rmware de votre satellite Orbi.

Pour plus d'informations, consultez la section Mettre à jour manuellement le micrologiciel satellite à la page 88.

1. Mettez à jour le rmware de votre routeur Orbi.

Pour plus d'informations, consultez la section Mettre à jour manuellement le micrologiciel du routeur à la page 89.

Mettre à jour manuellement le micrologiciel satellite Nous vous

recommandons de mettre à jour le micrologiciel de votre satellite avant de met jour le micrologiciel du routeur.

Pour mettre à jour manuellement le micrologiciel de votre satellite :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Administration > mise à jour du micrologiciel > mise à jour manuelle.

La page Mise à jour du micrologiciel s'afche.

1. Cochez la case en regard du nom de modèle de votre satellite.

Si vous disposez de plusieurs satellites, mettez à jour un seul satellite à la devez attendre la n de la mise à jour du premier satellite avant de mettre satellite suivant.

1. Cliquez sur le bouton Mettre à jour.

La fenêtre de mise à jour du rmware du satellite Orbi s'ouvre.

1. Si le navigateur vous demande le mot de passe admin, entrez le même m que celui que vous avez saisi pour le routeur.

2. Cliquez sur le bouton Browse (Parcourir).

3. Localisez et sélectionnez le fichier de micrologiciel satellite que vous avez télé Le nom du chier de micrologiciel se termine par .img ou .chk.

4. Cliquez sur le bouton Upload (Charger).

La procédure prend quelques minutes.

1. Une fois la mise à jour de Orbi satellite terminée, sélectionnez État et vériez la version du micrologiciel sur la page État.

Le rmware de votre satellite Orbi est mis à jour.

Mettre à jour manuellement le micrologiciel du routeur Nous vous

recommandons de mettre à jour le micrologiciel de votre routeur après avoir m le micrologiciel du satellite.

Avertissement: Assurez-vous que la mise à jour du micrologiciel de votre satellite terminée avant de mettre à jour le micrologiciel de votre routeur.

Pour mettre à jour manuellement le micrologiciel de votre routeur :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.

2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Administration > mise à jour du micrologiciel > mise à jour manuelle.

La page Mise à jour du micrologiciel s'afche.

1. Cliquez sur le bouton Browse (Parcourir).

2. Localisez et sélectionnez le chier de micrologiciel du routeur que vous avez téléchargé.

Le nom du chier de micrologiciel se termine par .img.

1. Cliquez sur le bouton Upload (Charger).

Le rmware est mis à jour.

Modification du mot de passe administrate

Cette fonction vous permet de modier le mot de passe par défaut utilisé pour connecter au routeur avec le nom d'utilisateur admin. Ce mot de passe n'est pas que vous utilisez pour accéder au réseau WiFi Orbi.

Remarque: Veillez à modier le mot de passe du nom d'utilisateur admin en ur de passe sécurisé. Le mot de passe idéal ne contient aucun mot de dictionnai provenant de n'importe quelle langue et contient des lettres majuscules et minus des chiffres et des symboles. Il peut comporter jusqu'à 30 caractères.

Pour dénir le mot de passe du nom d'utilisateur admin :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Set Password (Avancé >

Administration > Nouveau mot de passe).

La page Set Password (Nouveau mot de passe) s'afche.

1. Saisissez l'ancien mot de passe, puis saisissez deux fois le nouveau mot de

2. Pour réinitialiser le mot de passe, cochez la case Activer la réinitialisation du passe.

Nous vous recommandons d'activer la réinitialisation du mot de passe.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Activer la réinitialisation du mot de pass- admin

Le mot de passe admin du routeur est utilisé pour vous connecter à l'interface votre routeur. Nous vous recommandons d'activer la fonction de réinitialisation du de passe pour pouvoir réinitialiser le mot de passe en cas d'oubli. Ce process réinitialisation est pris en charge dans les navigateurs Internet Explorer, Firefox et Chrome, mais pas dans le navigateur Safari.

Pour activer la réinitialisation du mot de passe :

1. Ouvrez un navigateur Web depuis un ordinateur ou un périphérique Wi conr au réseau.
2. Saisissez l'adresse http://www.routerlogin.net.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe par défaut est password. Le nom utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Set Password (Avancé >

Administration > Nouveau mot de passe).

La page Set Password (Nouveau mot de passe) s'afche.

1. Cochez la case Activer la réinitialisation du mot de passe.
2. Sélectionnez deux questions de sécurité et répondez-y.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Réinitialisez le mot de passe administrateur

Si vous avez conguré la fonction de réinitialisation du mot de passe, vous pour réinitialiser le mot de passe administrateur de votre routeur si vous l'avez oublié

Pour réinitialiser votre mot de passe administrateur :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Cliquez sur le bouton Cancel (Annuler).

Si la réinitialisation du mot de passe est activée, vous êtes invité à saisir le de série du routeur.

Vous trouverez le numéro de série du routeur sur l'étiquette du routeur.

1. Entrez le numéro de série du routeur dans le champ.
2. Cliquez sur le bouton Continue (Continuer).

Vous êtes invité à saisir un nouveau mot de passe administrateur et à démin nouvelles questions de sécurité.

1. Entrez votre nouveau mot de passe administrateur, définissez de nouvelles ques de sécurité, puis cliquez sur le bouton Suivant.

Les paramètres sont enregistrés.

1. Cliquez sur le bouton Login (Connexion)

Une fenêtre de connexion s'ouvre.

1. Avec votre nouveau mot de passe administrateur, connectez-vous au routeur.

Afficher l'état et les informations d'utilisation du routeur

Pour afcher les informations d'état et d'utilisation du routeur :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).

La page D'accueil AVANCÉE afche l'état du routeur.

Afchez les statistiques du port Internet

Pour afcher les statistiques du port Internet :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).
2. Dans le volet Port Internet, cliquez sur le bouton Afcher les statistiques.

La fenêtre Afcher les statistiques s'ouvre et afche les informations suivantes :

• Temps de fonctionnement du système. Temps écoulé depuis le dernier redémarrage du routeur.

• Port. Statistiques des ports WAN (Internet) et LAN (Ethernet). Pour chaque la page afche les informations suivantes :

• Statut. État de liaison du port.

• TxPkts. Nombre de paquets transmis sur ce port depuis la réinitialisation l'effacement manuel.
• RxPkts. Nombre de paquets reçus sur ce port depuis la réinitialisation « l'effacement manuel.
• Collisions. Nombre de collisions sur ce port depuis la réinitialisation ou l'effacement manuel.
• TX B/s. Bande passante actuelle de transmission (sortante) utilisée sur les ports WAN et LAN.
• Rx B/s. Bande passante de réception (entrante) utilisée sur les ports WA LAN.
• Temps de mise en service. Temps écoulé depuis que ce port a acquis liaison.

• Intervalle d'interrogation. Intervalle de mise à jour des statistiques dans cette page.

• Pour modier la fréquence d'interrogation, entrez une durée en secondes dans champ intervalle d'interrogation et cliquez sur le bouton dénir l'intervalle.

• Pour arrêter complètement l'interrogation, cliquez sur le bouton Arrêter.

Vériez l'état de la connexion Internet

Pour vérier l'état de la connexion Internet :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet ADVANCED (Avancé).

2. Dans le volet Internet Port (Port Internet), cliquez sur le bouton Connection (Etat de la connexion).

La fenêtre État de la connexion s'ouvre et afche les informations suivantes

• IP Address (Adresse IP). Adresse IP attribuée au routeur.
• Subnet Mask (Masque de sous-réseau). Masque de sous-réseau attribué au routeur.
• Default Gateway (Passerelle par défaut). Adresse IP de la passerelle par dé avec laquelle le routeur communique.
• DHCP Server (Serveur DHCP). Adresse IP du serveur Dynamic Host Configurat Protocol qui fournit la conguration TCP/IP pour tous les ordinateurs connect au routeur.
• Serveur DNS. Adresse IP du serveur Domain Name Service qui fournit la traduction des noms de réseau en adresses IP.
• Bail obtenu. Date et heure d'obtention du bail.

• Le bail expire. Date et heure d'expiration du bail.

• Pour remettre l'état de tous les éléments à 0, cliquez sur le bouton libérer

• Pour actualiser la page, cliquez sur le bouton renouveler.
• Pour quitter la page, cliquez sur le bouton Fermer la fenêtre.

Afcher l'état des satellites

Pour afcher l'état de votre satellite, il doit être connecté à votre réseau Orbi.

Pour afcher l'état de votre satellite :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Attached Devices (Périphériques connectés).

La page Attached Devices (Périphériques connectés) s'afche.

1. Dans la section satellites connectés, recherchez l'adresse IP de votre satellite.

2. Entrez l'adresse IP de votre satellite dans la barre d'adresse de votre naviga Web.

Une fenêtre de connexion s'ouvre.

1. Entrez le nom d'utilisateur et le mot de passe d'administrateur que vous avez pour le routeur.

L'état du satellite s'afche.

Afcher et gérer les journaux d'activité du routeur

Le journal est un enregistrement détaillé des sites Web auxquels vous avez accetenté d'accéder, ainsi que des autres actions du routeur. Il peut contenir jusqu'à 256 entrées.

Pour afcher et gérer les journaux :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.

2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Logs (Avancé > Administration > Journaux).

La page journaux afche les informations suivantes :

• Date and time (Date et heure). Date et heure auxquelles l'entrée de journa été enregistrée.
• Source IP (Adresse IP source). Adresse IP du périphérique à l'origine de c entrée de journal.
• Target address (Adresse cible). Nom ou adresse IP du site Web ou du g de diffusion visité ou ayant fait l'objet d'une tentative d'accès.

• Action. L'action qui est survenue, telle que le blocage ou l'autorisation d'accès à Internet.

• Pour actualiser la page Journal, cliquez sur le bouton Refresh (Actualiser).

• Pour effacer les entrées du journal, cliquez sur le bouton Clear Log (Effacer le journal).

• Pour envoyer le journal par e-mail immédiatement, cliquez sur le bouton Sen (Envoyer le journal).

Permet d'afcher les périphériques connectés au réseau ou de modier les informations sur les périphériques

Vous pouvez afcher les périphériques connectés à votre réseau Orbi. Vous pouvez également modifier les informations qui s'affichent sur la page périphériques conné de l'interface Web du routeur.

Afcher les périphériques connectés au réseau

Vous pouvez afcher tous les ordinateurs ou périphériques actuellement connectés votre réseau Orbi.

Pour afcher les périphériques connectés à votre réseau :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Attached Devices (Périphériques connectés).

La page périphériques connectés afche les informations suivantes dans la section périphériques connectés :

• Device Name (Nom du périphérique). Cette section afche le modèle, le non le type et l'adresse IP du périphérique.
• IP Address (Adresse IP). Cette section afche l'adresse IP du périphérique. L'adresse IP du périphérique peut changer car le routeur attribue une adre IP à chaque périphérique lorsqu'il rejoint le réseau.
• MAC Address (Adresse MAC). Cette section afche l'adresse MAC du périphérique. L'adresse MAC unique de chaque appareil ne change pas.
• Type de connexion. Cette section indique comment le périphérique est conné au réseau Orbi via une connexion Ethernet laire ou une connexion WiFi.

• Orbi connecté. Cette section afche le routeur Orbi ou le satellite auquel l périphérique est connecté. L'adresse MAC du routeur Orbi ou du satellite s'également.

• Pour mettre à jour cette page, cliquez sur le bouton Actualiser.

Modiez les informations de l'appareil à partir des périphériques connectés

Vous pouvez modier le modèle et le nom du périphérique connecté qui s'afche sur la page périphériques connectés.

Pour afcher les périphériques connectés à votre réseau :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Attached Devices (Périphériques connectés).

La page Attached Devices (Périphériques connectés) s'afche.

1. Sélectionnez un périphérique connecté qui s'afche sur la page.

La page Modier un périphérique s'ouvre.

1. Pour modifier le modèle du périphérique, entrez un nouveau modèle dans le modèle du périphérique.

2. Pour modier le nom du périphérique, entrez un nouveau nom dans le cham du périphérique.

3. Pour modier le type de périphérique, sélectionnez un périphérique dans le m Type de périphérique.

4. Cliquez sur le bouton APPLY (Appliquer).

Les paramètres sont enregistrés.

Permet d'afcher les satellites connectés au réseau ou de modier les informations relatives aux satellites

Vous pouvez afficher les satellites connectés à votre réseau Orbi. Vous pouvez ég modifier les informations qui s'afchent sur la page périphériques connectés de l'interface Web du routeur.

Afcher les satellites connectés au réseau

Vous pouvez afcher les satellites connectés à votre réseau Orbi.

Pour afcher les satellites connectés à votre réseau :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.

2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Attached Devices (Périphériques connectés).

La page périphériques connectés afche les informations suivantes dans la sectie satellites connectés :

• Device Name (Nom du périphérique). Cette section afche le modèle, le noir et l'adresse IP du satellite.
• IP Address (Adresse IP). Cette section afche l'adresse IP du satellite. L'adresse IP du satellite peut changer car le routeur attribue une adresse IP à chaque lorsqu'il rejoint le réseau.
• MAC Address (Adresse MAC). Cette section afche l'adresse MAC du satellite L'adresse MAC unique de chaque satellite ne change pas.
• Type de connexion. Cette section indique comment le satellite est connecté réseau Orbi via une connexion Ethernet laire ou une connexion Wi-Fi 2G 5G.
• Orbi connecté. Cette section afche le routeur Orbi ou le satellite auquel I satellite est connecté. L'adresse MAC du routeur Orbi ou du satellite s'afch également.

• État du backhaul. Cette section afche l'état de la connexion d'acheminement entre le satellite et le routeur ou un autre satellite.

• Pour mettre à jour cette page, cliquez sur le bouton Actualiser.

Modifiez les informations satellite qui s'affichent sur la périphériques connectés

Vous pouvez modier le modèle et le nom du satellite qui s'afchent sur la page périphériques connectés.

Pour modier le modèle ou le nom du satellite qui s'afche sur la page périphériques connectés :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez Attached Devices (Périphériques connectés).

La page Attached Devices (Périphériques connectés) s'afche.

1. Sélectionnez un périphérique connecté qui s'afche sur la page.

La page Modier un périphérique s'ouvre.

1. Pour modifier le modèle du périphérique, entrez un nouveau modèle dans le modèle du périphérique.

2. Pour modier le nom du périphérique, entrez un nouveau nom dans le cham du périphérique.

3. Cliquez sur le bouton APPLY (Appliquer).

Les paramètres sont enregistrés.

Surveiller le trac Internet

Le compteur de trac vous permet de surveiller le volume de données transférée le port Internet du routeur. Vous pouvez dénir des limites de volume du trac.

Pour surveiller le trac Internet :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > compteur de trac .

La page indicateur de trac s'afche.

1. Cochez la case Enable Trafc Meter (Activer le compteur de trac).

2. Pour contrôler le volume du trac Internet, utilisez la fonction de contrôle du du trac ou la fonction de contrôle du temps de connexion :

- Sélectionnez la commande de volume de trac par le bouton radio, puis sélectionnez l'une des options suivantes :

- No Limit (Illimité). Aucune restriction n'est appliquée lorsque la limite de trac est atteinte.

- Download only (Téléchargement uniquement). La restriction s'applique aux données entrantes uniquement.

- Les deux directions. La restriction s'applique aux données entrantes et sortantes.

- Sélectionnez le bouton radio contrôle du temps de connexion et entrez les heures autorisées dans le champ limite mensuelle.

1. Si votre FAI vous facture le volume de données supplémentaires lorsque vou effectuez une nouvelle connexion, saisissez le volume de données supplémentaire en Mo dans le champ Rassembler les volumes de données pour chaque connex par.

2. Dans la section Compteur de trafic, définissez le compteur de trafic pour qu'il à une date et un horaire spéciques.

Pour démarrer immédiatement le compteur de trac, cliquez sur le bouton redémarrer le compteur maintenant.

1. Si vous souhaitez que le routeur afche un message d'avertissement avant que limite mensuelle de Mo ou d'heures ne soit atteinte, entrez une valeur numé dans la section contrôle du trac.

Par défaut, la valeur est 0 et aucun message d'avertissement ne s'afche.

1. Pour arrêter la connexion Internet lorsque la limite est dépassée, cochez la déconnecter et désactiver la connexion Internet.

2. Cliquez sur le bouton Apply (Appliquer).

La section Statistiques du trafic Internet vous permet de surveiller le trafic de

1. Pour mettre à jour la section Statistiques du trac Internet, cliquez sur le bouton Actualiser.

2. Pour afcher plus d'informations concernant le trac de données de votre rout et pour modifier l'intervalle d'interrogation, cliquez sur le bouton Traffic Status (Etat du trac).

Gérez le chier de conguration du routeur

Les paramètres de conguration du routeur sont stockés dans le routeur dans ur de conguration. Vous pouvez sauvegarder (enregistrer) ce chier sur votre ordinate le restaurer ou en rétablir les paramètres d'origine.

Paramètres de sauvegarde

Pour sauvegarder les paramètres de conguration du routeur :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé >

Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Backup (Sauvegarder).
2. Spéciez un emplacement sur votre réseau.

Une copie des paramètres actuels est enregistrée à l'emplacement que vous a spécié.

Restaurer les paramètres de conguration

Pour restaurer les paramètres de conguration que vous avez sauvegardés :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé > Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Parcourir pour rechercher et sélectionner le chier .cfg.

2. Cliquez sur le bouton Restore (Restaurer).

Le chier est téléchargé sur le routeur et le routeur redémarre.

Avertissement: N'interrompez pas le redémarrage.

Effacer les paramètres de conguration actuels

Vous pouvez effacer la conguration actuelle et restaurer les paramètres par défaut. Vous pouvez le faire si vous déplacez le routeur vers un autre réseau.

Pour effacer les paramètres de conguration :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez ADVANCED > Administration > Backup Settings (Avancé > Administration > Sauvegarde des paramètres).

La page Paramètres de sauvegarde s'afche.

1. Cliquez sur le bouton Erase (Effacer).

Les paramètres d'origine sont rétablis. Le nom d'utilisateur est admin, le mot passe est password et l'adresse IP LAN est 192.168.1.1. DHCP est activé.

Congurez la gestion à distance

Vous pouvez accéder à votre routeur via Internet pour afcher ou modier ses paramètres. Vous devez connaître l'adresse IP WAN du routeur pour utiliser cette fonction. Pour plus d'informations sur le DNS dynamique, reportez-vous à Gérer dynamique à la page 60la section.

Remarque:=Veillez à modier le mot de passe du nom d'utilisateur admin en un mot de passe sécurisé. Le mot de passe idéal ne contient aucun mot de dictionnai provenant de n'importe quelle langue et contient des lettres majuscules et minus des chiffres et des symboles. Il peut comporter jusqu'à 30 caractères. Consultez section Medication du mot de passe administrateur à la page 90.

Pour congurer la gestion à distance :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > gestion à distance.

La page gestion à distance s'afche.

1. Sélectionnez la case à cocher Activer la gestion à distance.
2. Dans la section Autoriser l'accès à distance par, spéciez les adresses IP exte autoriser à accéder à la gestion à distance du routeur.

Remarque: Pour une sécurité accrue, limitez l'accès au nombre d'adresses IP externes le plus pratique possible.

Sélectionnez l'un des éléments suivants :

• Pour autoriser l'accès à partir d'une seule adresse IP sur Internet, sélection bouton radio seul cet ordinateur. Entrez l'adresse IP à laquelle l'accès est a
• Pour autoriser l'accès à partir d'une plage d'adresses IP sur Internet, sélecti le bouton radio Plage d'adresses IP. Saisissez une adresse IP de début et pour démir la plage autorisée.

• Pour autoriser l'accès à partir de n'importe quelle adresse IP sur Internet, sélectionnez le bouton radio tout le monde.

• Dans le champ Port Number (Numéro de port), entrez le numéro de port accéder au routeur.

Le port par défaut pour l'accès HTTP sécurisé (HTTPS) est 8443. Vous pouvez un numéro de port personnalisé pour l'accès au routeur distant. Choisissez un nombre compris entre 1024 et 65535, mais n'utilisez pas le numéro d'un po service commun.

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez l'accès à distance

Pour utiliser l'accès à distance :

1. Lancez un navigateur Web sur un ordinateur qui n'est pas hébergé sur votre domestique.
2. Saisissez l'adresse IP WAN de votre routeur dans le champ d'adresse ou d'emplacement de votre navigateur, suivi des deux points (:) et du numéro par défaut (8443) ou du numéro de port personnalisé.
   Par exemple, si votre adresse externe est 134.177.0.123 et que vous utilisez le de port 8443, entrez https://134.177.0.123:8443 dans votre navigateur.

Accédez à distance à votre routeur à l' de l'application Orbi

Vous pouvez utiliser l'application Orbi pour accéder à distance à votre routeur et ses paramètres. Avant de pouvoir utiliser l'accès à distance avec l'application Orb devez mettre à jour le micrologiciel de votre routeur et télécharger la dernière a Orbi pour votre appareil mobile.

Système Mesh Tri-Band Orbi WiFi 6

Pour télécharger la dernière application Orbi pour votre appareil mobile, rendez-v sur https://www.netgear.com/home/apps-services/orbi-app.

8

Personnaliser les règles de trac Internet pour les ports

Vous pouvez utiliser le transfert de port et le déclenchement de port pour dér règles pour le trac Internet. Vous avez besoin de connaissances sur le réseau | congurer ces fonctionnalités.

Ce chapitre se compose des sections suivantes :

• Gérer le transfert de port vers un serveur local
• Gérer le déclenchement de port

Gérer le transfert de port vers un serveur local

Si votre réseau domestique comprend un serveur, vous pouvez autoriser certains de trac entrant à atteindre le serveur. Par exemple, vous pouvez vouloir qu'un Web local, un serveur FTP ou un serveur de jeux soit visible et disponible su Le routeur peut transférer du trac entrant, s'il est basé sur des protocoles spéciques,

aux ordinateurs sur votre réseau local. Vous pouvez spécier des serveurs pour d'applications et pouvez également spécier un serveur DMZ par défaut vers lequel routeur transfère le trac entrant basé sur tous les autres protocoles.

Congurez le transfert de port vers un serveur local

Pour transférer des protocoles entrants spéciques vers un serveur local :

1. Décidez du type de service, d'application ou de jeu que vous souhaitez offr

2. Recherchez l'adresse IP locale de l'ordinateur sur votre réseau qui fournira le service.
   L'ordinateur serveur doit toujours utiliser la même adresse IP. Pour dénir ce paramètre, utilisez la fonction d'adresse IP réservée. Consultez la section Gérer adresses IP LAN réservées à la page 69.

3. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.

4. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > transfert de port / déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez Redirection de port comme type de service sélectionné.

2. Dans le menu Nom du service, sélectionnez le nom du service.

Si le service que vous souhaitez ajouter ne gure pas dans le menu, créez personnalisé. Consultez la section Ajoutez un service de transfert de port person à la page 110.

1. Dans le champ adresse IP du serveur, entrez l'adresse IP de l'ordinateur qui fournir le service.
2. Cliquez sur le bouton Add (Ajouter).

Le service s'afche dans le tableau.

Ajoutez un service de transfert de port personnalisé

Pour ajouter un service personnalisé :

1. Découvrez le numéro de port ou la plage de numéros utilisés par l'applicat Vous pouvez généralement déterminer ces informations par le biais de l'éditeu l'application ou de groupes d'utilisateurs ou de diffusion.
2. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
3. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > transfert de port / déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez Redirection de port comme type de service sélectionné.
2. Cliquez sur le bouton Add Custom Service (Ajouter un service personnalisé).

La page ports - Services personnalisés s'afche.

1. Dans le champ Service Name (Nom du service), saisissez un nom descriptif.
2. Dans le menu Protocole, sélectionnez le protocole.

Si vous n'êtes pas sûr de connaître le protocole, sélectionnez TCP/UDP.

1. Dans le champ Plage de ports externes, entrez les numéros de ports.

2. Spéciez les ports internes en utilisant une de ces méthodes :

3. Laissez la case Utiliser la même plage de ports pour le port interne cochée.

4. Saisissez les numéros de port dans le champ Internal port range.

5. Saisissez l'adresse IP dans les champs adresse IP interne ou sélectionnez le radio correspondant à un périphérique connecté répertorié dans le tableau.

6. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. Le service est maintenant dans le tableau de page Port Forwarding / Port Triggering.

Modier un service de transfert de port

Pour modier une entrée de redirection de port :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > transfert de port / déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Laissez Redirection de port comme type de service sélectionné.
2. Dans le tableau, sélectionnez le bouton radio en regard du nom du service.
3. Cliquez sur le bouton Edit Service (Modier le service).

La page ports - Services personnalisés s'afche.

1. Spéciez les modifications apportées à l'un des paramètres suivants :

2. Nom du service. Saisissez le nom du service.

3. Protocol (Protocole). Sélectionnez le protocole. Si vous n'êtes pas sûr de con le protocole, sélectionnez TCP/UDP.
4. Plage de ports externes. Entrez les numéros de port.
5. Pour les ports internes, laissez la case utiliser la même plage de ports p port interne cochée ou entrez les ports dans le champ Plage de ports ir

6. Adresse IP interne. Saisissez l'adresse IP dans les champs adresse IP intern ou sélectionnez le bouton radio correspondant à un périphérique connecté répertorié dans le tableau.

7. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. Le service est modié dans le tableau de la Port Forwarding / Port Triggering.

Supprimer une entrée de transfert de port

Pour supprimer une entrée de redirection de port :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > transfert de port / déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Sélectionnez le type de service Redirection de port.
2. Dans le tableau, sélectionnez le bouton radio en regard du nom du service.
3. Cliquez sur le bouton Delete Service (Supprimer le service).

L'entrée de transfert de port est supprimée de la table.

Comment le routeur implémente la règle de transfert port

La séquence suivante illustre les effets d'une règle de transfert de port :

1. Lorsque vous saisissez l'URL www.example.com dans votre navigateur, celui-ci env un message de demande de page Web avec les informations de destination s :

2. Adresse de destination. L'adresse IP www.example.com, qui correspond à l'adresse de votre routeur.

3. Numéro du port de destination. 80, le numéro de port standard pour un processus de serveur Web.

4. Votre routeur reçoit le message et trouve votre règle de transfert de port trac entrant sur le port 80.

5. Le routeur transforme la destination du message en adresse IP 192.168.1.123 envoie le message à cet ordinateur.
6. Votre serveur Web à l'adresse IP 192.168.1.123 reçoit la demande et envoie message de réponse à votre routeur.
7. Votre routeur effectue la traduction d'adresses réseau (NAT) sur l'adresse IP s et envoie la réponse via Internet à l'ordinateur ou au périphérique WiFi qui la demande de page Web.

Exemple d'application : Rendre un serveur Web local p

Si vous hébergez un serveur Web sur votre réseau local, vous pouvez utiliser I redirection de port pour permettre aux requêtes Web de n'importe quel internau d'atteindre votre serveur Web.

Pour rendre public un serveur Web local

1. Attribuez à votre serveur Web une adresse IP xe ou dynamique à l'aide de réservation d'adresses DHCP.
   Dans cet exemple, votre routeur donne toujours à votre serveur Web l'adresse 192.168.1.33.
2. Dans la page Port Forwarding/Port Triggering (transfert de port/déclenchement port), congurez le routeur pour qu'il transfère le service HTTP à l'adresse loc votre serveur Web à l'adresse 192.168.1.33.
   HTTP (port 80) est le protocole standard des serveurs Web.
3. (Facultatif) Enregistrez un nom d'hôte avec un service DNS dynamique et spéci ce nom sur la page DNS dynamique du routeur.

Le DNS dynamique facilite l'accès à un serveur à partir d'Internet car vous saisir le nom dans le navigateur Internet. Sinon, vous devez connaître l'adressé attribuée par le FAI, qui change généralement.

Gérer le déclenchement de port

Le déclenchement de port est une extension dynamique de la redirection de pe dans les cas suivants :

• Une application doit utiliser le transfert de port vers plusieurs ordinateurs loca (mais pas simultanément).
• Une application doit ouvrir des ports entrants différents du port sortant.

Avec le déclenchement de port, le routeur surveille le trac vers Internet à part port de « déclenchement » sortant que vous spéciez. Pour le trac sortant à p ce port, le routeur enregistre l'adresse IP de l'ordinateur qui a envoyé le trafic. ouvre temporairement le ou les ports entrants que vous spéciez dans votre règl transfère ce trac entrant vers cette destination.

Le transfert de port crée un mappage statique d'un numéro de port ou d'une ports vers un seul ordinateur local. Le déclenchement de port peut ouvrir dynamiquement des ports sur n'importe quel ordinateur lorsque cela est nécessaire fermer les ports lorsqu'ils ne sont plus nécessaires.

Ajoutez un service de déclenchement de port

Pour ajouter un service de déclenchement de port :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez : de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > transfert de port / déclenchement de port. La page Port Forwarding / Port Triggering s'afche.
2. Sélectionnez le bouton radio Port Triggering (Déclenchement de port).

La page s'ajuste.

1. Cliquez sur le bouton Add Service (Ajouter un service).

La page Port Triggering - Services s'afche.

1. Dans le champ Service Name (Nom du service), saisissez un nom de service descriptif.
2. Dans le menu utilisateur du service, sélectionnez tout ou sélectionnez adresse unique et entrez l'adresse IP d'un ordinateur :

- Tout. Cette sélection (par défaut) permet à tout ordinateur sur Internet d'u ce service.

- Adresse unique. Cette sélection limite le service à un ordinateur particulier. Entrez l'adresse IP dans le champ qui devient disponible avec cette sélecti dans le menu.

1. Dans le menu Type de service, sélectionnez le type de service TCP ou
2. Dans le champ Triggering Port, entrez le numéro du port de trac sortant ouvrir les ports entrants.
3. Dans le menu Type de connexion, sélectionnez le type de connexion entra, UDPou TCP/UDP.

Dans le cas contraire, sélectionnez TCP/UDP.

1. Entrez les numéros de port de connexion entrante dans les champs Port de et Port de n.
2. Cliquez sur le bouton Apply (Appliquer).

Le service se trouve maintenant dans la table portmap.

Désactivez le déclenchement du port ou modifiez la pé d'expiration

Par défaut, le déclenchement de port est activé et une période d'expiration par est dénie. Vous pouvez désactiver le déclenchement de port ou modier la période d'expiration.

Pour désactiver le déclenchement de port ou modier la période d'expiration :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > transfert de port / déclenchement de port.

La page Port Forwarding / Port Triggering s'afche.

1. Sélectionnez le bouton radio Port Triggering (Déclenchement de port).

La page s'ajuste.

1. Pour désactiver le déclenchement de port, cochez la case Désactiver le déclenchement de port.

Si cette case est cochée, le routeur n'utilise pas le déclenchement de port, vous avez spécié des paramètres de déclenchement de port.

1. Pour modier le délai d'expiration, dans le champ délai de déclenchement du entrez une valeur pouvant atteindre 9999 minutes.

Cette valeur contrôle la durée pendant laquelle les ports entrants restent ouve lorsque le routeur ne détecte aucune activité. Cette valeur est requise car le ne peut pas détecter la n de l'application.

Exemple d'application : Déclenchement de port pour la Chat Relais Internet

Certains serveurs d'applications, tels que les serveurs FTP et IRC, envoient des r' à plusieurs numéros de port. En utilisant le déclenchement de port, vous pouvez au routeur d'ouvrir davantage de ports entrants lorsqu'un port sortant particulier de une session.

Un exemple est Internet Relay Chat (IRC). Votre ordinateur se connecte à un si IRC sur le port de destination 6667. Le serveur IRC ne répond pas uniquement port source initiateur ; il envoie également un message d'identification à votre or sur le port 113. À l'aide du déclenchement de port, vous pouvez dire au rou lorsque vous lancez une session avec le port de destination 6667, vous devez é autoriser le trafic entrant sur le port 113 à atteindre l'ordinateur d'origine. » La suivante illustre les effets de la règle de déclenchement de port que vous dé

1. Vous ouvrez un programme de client IRC pour démarrer une session de ch votre ordinateur.

2. Votre client IRC compose un message de requête destiné à un serveur IRC numéro de port de destination 6667, numéro de port standard pour un proc

de serveur IRC. Votre ordinateur envoie ensuite ce message de demande à routeur.

1. Votre routeur crée une entrée dans sa table de session interne décrivant cet de communication entre votre ordinateur et le serveur IRC. Votre routeur stoc informations d'origine, effectue la traduction d'adresses réseau (NAT) sur l'adress source et le port, et envoie ce message de demande via Internet au serveu
2. En notant votre règle de déclenchement de port et en observant le numérc de destination 6667, votre routeur crée une autre entrée de session pour en tout trac entrant du port 113 à votre ordinateur.
3. Le serveur IRC envoie un message de retour à votre routeur en utilisant le attribué par NAT (par exemple, le port 33333) comme port de destination. Le IRC envoie également un message "identier" à votre routeur avec le port de destination 113.
4. Lorsque votre routeur reçoit le message entrant vers le port de destination il vérifie son tableau de session pour voir si une session est active pour le 33333. En recherchant une session active, le routeur restaure les informations d'adresse d'origine remplacées par NAT et envoie ce message de réponse à ordinateur.
5. Lorsque votre routeur reçoit le message entrant vers le port de destination vérie sa table de session et trouve une session active pour le port 113 ass votre ordinateur. Le routeur remplace l'adresse IP de destination du message l'adresse IP de votre ordinateur et transmet le message à votre ordinateur.
6. Lorsque vous avez terminé votre session de chat, votre routeur détecte éventuellement une période d'inactivité dans les communications. Le routeur supprime ensuite les informations de session de sa table de session et le tra n'est plus accepté sur les numéros de port 33333 ou 113.

9

Utilisez le VPN pour accéder à réseau

Vous pouvez utiliser le logiciel OpenVPN pour accéder à distance à votre route l'aide d'un réseau privé virtuel (VPN). Ce chapitre explique comment congurer et utiliser l'accès VPN.

Ce chapitre se compose des sections suivantes :

• Concurez une connexion VPN
• Spéciez le service VPN dans le routeur
  • Installez le logiciel OpenVPN
  • Utilisez un tunnel VPN sur votre ordinateur Windows
  • Utilisez le VPN pour accéder à votre service Internet à la maison

Congurez une connexion VPN

Un réseau privé virtuel (VPN) vous permet d'utiliser Internet pour accéder en to sécurité à votre réseau lorsque vous n'êtes pas chez vous.

Ce type d'accès VPN est appelé tunnel client-passerelle. L'ordinateur est le client, et le routeur, la passerelle. Pour utiliser la fonction VPN, vous devez vous connecter au et activer VPN, et vous devez installer et exécuter le logiciel client VPN sur l'ordinateur.

Le VPN utilise DDNS ou une adresse IP statique pour se connecter à votre rc

Pour utiliser un service DDNS, enregistrez-vous pour un compte avec un nom d (parfois appelé nom de domaine). Vous utilisez le nom d'hôte pour accéder à réseau. Le routeur prend en charge les comptes suivants : NETGEAR, No-IP et

Si votre fournisseur d'accès Internet (FAI) a attribué une adresse IP WAN statique 50.196.x.x ou 10.x.x.x) qui ne change jamais de compte Internet, le VPN pét cette adresse IP pour se connecter à votre réseau domestique.

Spéciez le service VPN dans le routeur

Vous devez spécier les paramètres du service VPN dans le routeur avant de pu utiliser une connexion VPN.

Pour spécier le service VPN :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Cochez la case Activer le service VPN.

Par défaut, le VPN utilise le type de service UDP avec le numéro de port le mode TUN et le numéro de port 12874 pour LE MODE TAP. Si vous s

personnaliser le type de service, le mode et le port, nous vous recommande modier ces paramètres avant d'installer le logiciel OpenVPN.

1. Pour modier le type de service du mode TUN, sélectionnez le bouton radio ou TCP.
2. Pour modier le port de service du mode TUN, saisissez le numéro de port souhaitez utiliser dans le champ.
   Le numéro de port par défaut est 12973.
3. Pour modier le type de service DU mode TAP, sélectionnez le bouton radio ou TCP.

4. Pour modier le port de service DU mode TAP, saisissez le numéro de port souhaitez utiliser dans le champ.
   Le numéro de port par défaut est 12974.

5. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés. Le VPN est activé sur le routeur, mais vous installer et configurer le logiciel OpenVPN sur votre ordinateur ou votre périph mobile avant de pouvoir utiliser une connexion VPN.

Installez le logiciel OpenVPN

Vous devez installer ce logiciel sur chaque ordinateur Windows, Mac, appareil iO appareil Android que vous prévoyez d'utiliser pour les connexions VPN à votre

Installez le logiciel OpenVPN sur votre ordinateur Wind

Vous devez installer ce logiciel sur chaque ordinateur Windows que vous prévoye d'utiliser pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur votre ordinateur Windows :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.
   Une fenêtre de connexion s'ouvre.
3. Saisissez le nom d'utilisateur et le mot de passe administrateur.
   Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.

2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 119.

1. Cliquez sur le bouton Pour Windows pour télécharger les chiers de congurati OpenVPN.

2. Rendez-vous sur openvpn.net/community-downloads/ pour télécharger l'utilitaire client OpenVPN.

3. Dans la section Windows installer de la page, double-cliquez sur le lien openVPN-install-xxx.exe.

4. Téléchargez et installez le logiciel Open VPN sur votre ordinateur, cliquez su chier openVPN-install-xxx.exe .

1. Cliquez sur le bouton Next (Suivant).

2. Lorsque cela vous sera demandé, lisez le contrat de licence et cliquez sur J'accepte.

1. Laissez les cases cochées, puis cliquez sur le bouton Suivant.

2. Pour spécier le dossier de destination, cliquez sur le bouton Parcourir et sélectionnez un dossier de destination.

1. Cliquez sur le bouton Install (Installer).

La fenêtre afche la progression de l'installation, puis la page d'installation nale

1. Cliquez sur le bouton Finish (Terminer).

2. Décompressez les chiers de conguration que vous avez téléchargés et copiez dans le dossier d'installation du client VPN sur votre appareil.

Sur un appareil client doté d'un système Windows 64 bits, le client VPN es à l'emplacement suivant par défaut : C:\Programles\OpenVPN\cong.

1. Sur un appareil client opérant sous Windows, renommez l'interface VPN NETGEAR-VPN:

a. Sur votre ordinateur, rendez-vous sur la page Réseaux. Si vous utilisez Wir 10, sélectionnez panneau de conguration > Centre réseau et partage > Modier les paramètres de la carte.
b. Dans la liste de connexion locale, trouvez la connexion locale avec le no d'appareil TAP-Windows Adapter.
c. Sélectionnez la connexion locale et renommez-la NETGEAR-VPN (ne renomme pas l'appareil).

Si vous ne modiez pas le nom de l'interface VPN, la connexion au tunne échouera.

Pour plus d'informations sur l'utilisation de OpenVPN sur votre ordinateur Windows, rendez-vous sur le site

https://openvpn.net/index.php/open-source/documentation/howto.html#quick.

Installez le logiciel OpenVPN sur votre ordinateur Mac

Vous devez installer ce logiciel sur chaque ordinateur Mac que vous prévoyez c pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur votre ordinateur Mac :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.
2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 119.

1. Cliquez sur le bouton pour non-Windows pour télécharger les chiers de conguration OpenVPN.
2. Rendez-vous sur https://tunnelblick.net/index.html pour télécharger l'utilitaire client OpenVPN pour Mac OS X.
3. Téléchargez et installez le chier.
4. Décompressez les chiers de conguration que vous avez téléchargés et copiez dans le dossier d'installation du client VPN sur votre appareil.

L'utilitaire client doit être installé par un utilisateur disposant de privilèges d'administration.

Pour plus d'informations sur l'utilisation de OpenVPN sur votre ordinateur Mac, rendez-vous sur le site

https://openvpn.net/vpn-server-resources/installation-guide-for-openvpn-connect-client-on-macos/.

Installez le logiciel OpenVPN sur un appareil iOS

Vous devez installer ce logiciel sur chaque appareil iOS que vous prévoyez d'ut pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur un appareil iOS :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.
2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 119.

1. Cliquez sur le bouton pour smartphone pour télécharger les fichiers de configuration OpenVPN.
2. Sur votre appareil iOS, téléchargez et installez l'application OpenVPN Connect depuis l'App Store d'Apple.
3. Sur votre ordinateur, décompressez les chiers de conguration que vous avez téléchargés et envoyez les chiers vers votre appareil iOS.

Notez que lorsque vous ouvrez le chier .ovpn, une liste d'applications s'afche. Sélectionnez l'application OpenVPN Connect pour ouvrir le chier .ovpn.

Pour plus d'informations sur l'utilisation de OpenVPN sur votre appareil iOS, rendez-vous sur le site http://www.vpngate.net/en/howto_openvpn.aspx#ios.

Installez le logiciel OpenVPN sur un appareil Android

Vous devez installer ce logiciel sur chaque appareil Android que vous prévoyez pour les connexions VPN à votre routeur.

Pour installer le logiciel client VPN sur un appareil Android :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Assurez-vous que la case Activer le service VPN est cochée.
2. Spéciez tous les paramètres de service VPN sur la page.

Pour plus d'informations, consultez la section Spécifiez le service VPN dans le à la page 119.

1. Cliquez sur le bouton pour smartphone pour télécharger les fichiers de configuration OpenVPN.

2. Sur votre appareil Android, téléchargez et installez l'application OpenVPN Conn depuis le Google Play Store.

3. Sur votre ordinateur, décompressez les chiers de conguration que vous avez téléchargés et envoyez les chiers vers votre appareil Android.
4. Ouvrez les chiers sur votre appareil Android.
5. Ouvrez le chier .ovpn à l'aide de l'application OpenVPN Connect.
   Pour plus d'informations sur l'utilisation de OpenVPN sur votre appareil Android rendez-vous sur le site http://www.vpngate.net/en/howto_openvpn.aspx#android.

Utilisez un tunnel VPN sur votre ordinate Windows

Une fois que vous avez conguré le routeur pour utiliser le VPN et que vous l'application OpenVPN sur votre ordinateur, vous pouvez ouvrir un tunnel VPN en votre ordinateur et votre routeur via Internet.

Pour que le tunnel VPN fonctionne, l'adresse IP LAN locale du routeur distant c un schéma IP LAN différent de celui du réseau local auquel votre ordinateur c est connecté. Si les deux réseaux utilisent le même schéma IP LAN, lorsque le VPN est établi, vous ne pouvez pas accéder à votre routeur domestique ou à réseau domestique avec le logiciel OpenVPN.

Le schéma d'adresse IP LAN par défaut du routeur est 192.x.x.x.les schémas IP courants sont 192.x.x.x, 172.x.x.x et 10.x.x. Si vous rencontrez un conit, modiez l schéma IP pour votre réseau domestique ou pour le réseau avec l'ordinateur VP Pour plus d'informations sur la modification de ces paramètres, reportez-vous à M les paramètres TCP/IP du réseau local à la page 65la section.

Pour ouvrir un tunnel VPN :

1. Lancez l'application OpenVPN avec des privilèges d'administrateur.

Microsoft Windows 957 E-mail Windows Notepad C:\My Documents\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\Adobe\ Adobe Open/Find Save As Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find Microsoft Windows 957 - Open/Find

Illustration 4 : L'icône OpenVPN s'afche dans la barre des tâches Windows.

Conseil : Vous pouvez créer un raccourci vers le programme VPN, puis utilis raccourci pour accéder aux paramètres et cocher la case Exécuter en tant qu'administrateur. Ensuite, chaque fois que vous utilisez ce raccourci, OpenVPN s'exécute automatiquement avec des privilèges d'administrateur.

1. Cliquez avec le bouton droit de la souris sur l'icône OpenVPN.

1. Sélectionnez connecter.

La connexion VPN est établie. Vous pouvez lancer un navigateur Web et vous connecter à votre routeur.

Utilisez le VPN pour accéder à votre se Internet à la maison

Lorsque vous êtes loin de chez vous et que vous accédez à Internet, vous uti généralement un fournisseur d'accès Internet local. Par exemple, dans un café, o

vous donner un code qui vous permet d'utiliser le compte de service Internet pour surfer sur le Web.

Orbi Pro vous permet d'utiliser une connexion VPN pour accéder à votre propre Internet lorsque vous n'êtes pas chez vous. Vous pouvez le faire si vous vous rendez à un endroit géographique qui ne prend pas en charge tous les services Internet vous utilisez à la maison. Par exemple, votre compte Netflix peut fonctionner à mais pas dans un autre pays.

Congurez l'accès Internet du client VPN sur le routeur

Par défaut, le routeur est conguré pour autoriser les connexions VPN uniquement à votre réseau domestique, mais vous pouvez modier les paramètres pour autoriser l'accès à Internet. L'accès à Internet à distance via un VPN peut être plus lent que l'accès direct à Internet.

Pour autoriser les clients VPN à utiliser votre service Internet domestique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Sélectionnez le bouton radio Activer le service VPN.

2. Faites déler l'écran jusqu'à la section les clients utiliseront cette connexion VI pour accéder à, puis sélectionnez le bouton radio tous les sites sur Internet domestique.

Lorsque vous accédez à Internet avec la connexion VPN, au lieu d'utiliser un Internet local, vous utilisez le service Internet à partir de votre réseau domes

1. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Bloquer l'accès Internet du client VPN sur le routeur

Par défaut, le routeur est conguré pour autoriser les connexions VPN uniquement à votre réseau domestique, et non au service Internet de votre réseau domestique. vous avez modifié ce paramètre pour autoriser l'accès à Internet, vous pouvez le à nouveau.

Pour autoriser les clients VPN à accéder uniquement à votre réseau domestique= et à bloquer l'accès au service Internet de votre réseau domestique :

1. Ouvrez un navigateur Web depuis un ordinateur ou un appareil mobile conn votre réseau Orbi.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur.

Le nom d'utilisateur est admin. Le mot de passe est celui que vous avez s de votre première connexion. Le nom d'utilisateur et le mot de passe sont à la casse.

L'écran d'accueil de base s'afche.

1. Sélectionnez AVANCÉ > Avancé > Service VPN.

La page Service VPN s'afche.

1. Sélectionnez le bouton radio Activer le service VPN.
2. Faites déler l'écran jusqu'à la section les clients utiliseront cette connexion VF pour accéder à, puis sélectionnez le bouton radio réseau domestique uniquement. Il s'agit de l'option par défaut. La connexion VPN est uniquement à votre rédomestique, pas au service Internet de votre réseau domestique.
3. Cliquez sur le bouton Apply (Appliquer).

Les paramètres sont enregistrés.

Utilisez un tunnel VPN pour accéder à votre service I sur accueil

Pour accéder à votre service Internet :

1. Congurez le routeur pour autoriser l'accès VPN à votre service Internet. Consultez la section Spéciez le service VPN dans le routeur à la page 119.
2. Sur votre ordinateur, lancez l'application OpenVPN. L'icône OpenVPN s'afche dans la barre des tâches Windows.

Système Mesh Tri-Band Orbi WiFi 6

1. Cliquez avec le bouton droit de la souris sur l'icône et sélectionnez connect
2. Une fois la connexion VPN établie, lancez votre navigateur Internet.

10

Dépannage

Ce chapitre fournit des informations pour vous aider à diagnostiquer et à résou problèmes que vous pouvez rencontrer avec votre routeur Orbi ou votre satellite vous ne trouvez pas la solution ici, consultez le site d'assistance NETGEAR à l'a netgear.com/support pour obtenir des informations sur le produit et les coordonn

Ce chapitre se compose des sections suivantes :

• Conseils rapides
  • Le routeur et le satellite ne se synchronisent pas
• Vous ne pouvez pas vous connecter au routeur
• Vous ne pouvez pas accéder à Internet
  • Dépannage de la navigation Internet
  • Dépanner PPPoE
  • Dépannage de la connectivité Wi-Fi
• Dépannez votre réseau à l'aide de l'utilitaire ping

Conseils rapides

Cette section décrit des conseils pour résoudre certains problèmes courants.

Séquence de redémarrage du réseau

Lorsque vous redémarrez votre réseau, suivez la séquence suivante :

1. Mettez le modem hors tension et débranchez-le.
2. Eteignez le routeur.
3. Branchez le modem et allumez-le. Attendez deux minutes.
4. Mettez le routeur sous tension et patientez deux minutes.

Paramètres WiFi

Assurez-vous que les paramètres WiFi de l'ordinateur ou de l'appareil mobile comp Wi-Fi et du routeur correspondent.

Le nom du réseau WiFi (SSID) et les paramètres de sécurité WiFi doivent correct exactement.

Si vous congurez une liste d'accès, vous devez ajouter l'adresse MAC de chaque ordinateur ou périphérique mobile compatible Wi-Fi à la liste d'accès du routeur

Paramètres réseau

Vériez que les paramètres réseau de l'ordinateur sont corrects. Les ordinateurs c'est et sans l doivent utiliser des adresses réseau (IP) sur le même réseau que le La façon la plus simple de procéder est de congurer chaque ordinateur pour automatiquement une adresse IP à l'aide de DHCP.

Certains fournisseurs de services de modem câble exigent que vous utilisiez l'ad MAC de l'ordinateur initialement enregistré sur le compte. Vous pouvez afficher l'ad MAC sur la page périphériques connectés.

Le routeur et le satellite ne se synchron pas

Si vous rencontrez des difficultés pour synchroniser le routeur et le satellite, nous recommandons de déplacer le satellite dans la même pièce que le routeur pen synchronisation. Déplacez ensuite le satellite vers un autre emplacement.

Pour synchroniser le routeur et le satellite :

1. Placez le satellite dans la même pièce que le routeur Orbi.

Utilisez cet emplacement de satellite uniquement pendant le processus de synchronisation.

1. Branchez le satellite à une source d'alimentation.
2. Attendez que le voyant satellite s'allume en blanc ou en magenta.
3. Appuyez sur le bouton Sync du routeur, puis dans les deux minutes qui su appuyez sur le bouton Sync du satellite.
4. Attendez que le satellite s'allume.

Le voyant satellite clignote en blanc lorsqu'il tente de se synchroniser avec le Une fois que la LED clignote en blanc, elle s'allume dans l'une des couleurs :

• Bleu. Le routeur et le satellite Orbi ont bien été synchronisés et la conn entre le routeur et le satellite est de bonne qualité.

• Orange. La synchronisation du routeur et du satellite Orbi a échoué. Essay nouveau de répéter l'étape 4. Si la synchronisation échoue toujours, essayez déplacer le satellite vers un autre emplacement plus proche du routeur.

• Déplacez le satellite vers un nouvel emplacement et connectez-le à une sour d'alimentation.

• Au nouvel emplacement, vériez le voyant satellite et assurez-vous qu'il s'allume bleu.

Si le voyant satellite s'allume en bleu, la synchronisation du satellite a réussi. voyant satellite est orange, rapprochez le satellite du routeur et réessayez. Le doit se trouver à portée de la zone de couverture WiFi du routeur pour u connexion au routeur.

Vous ne pouvez pas vous connecter au routeur

Assurez-vous que votre ordinateur ou votre périphérique mobile est connecté au WiFi Orbi. Si vous ne souhaitez pas utiliser de connexion WiFi, vous pouvez ce votre ordinateur au routeur Orbi à l'aide d'un câble Ethernet.

Si vous avez modié le mot de passe administrateur et que vous avez oublié « est, reportez-vous à Réinitialisez le mot de passe administrateur à la page 92la

Vous ne pouvez pas accéder à Internet

Vériez vos connexions réseau et Internet :

1. Assurez-vous que votre ordinateur ou périphérique mobile compatible Wi-Fi est connecté au réseau Orbi.
2. Si vous êtes connecté à Orbi mais que vous ne pouvez pas accéder à Inte si votre connexion Internet fonctionne.

3. Ouvrez un navigateur Web depuis un ordinateur ou un périphérique Wi conr au réseau.

4. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur. Le nom d'utilisateur est admin. Le mot de passe par défaut est password. Le nom utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet Advanced (Avancé).

La page D'accueil AVANCÉE s'afche.

1. Vériez qu'une adresse IP est afchée pour le port Internet.

Si 0.0.0.0 s'affiche, votre routeur n'a pas obtenu d'adresse IP auprès de votre fo d'accès Internet (FAI).

Si votre routeur ne peut pas obtenir d'adresse IP auprès du FAI, vous pouvez votre modem câble ou DSL à reconnaître votre nouveau routeur en redémarrant réseau. Pour plus d'informations, consultez la section Séquence de redémarrage d réseau à la page 132.

Si votre routeur ne parvient toujours pas à obtenir une adresse IP auprès du problème peut être l'un des suivants :

• Votre fournisseur d'accès Internet (FAI) peut nécessiter un programme de connex. Demandez à votre FAI s'il a besoin de PPP sur Ethernet (PPPoE) ou d'un a de connexion.
• Si votre FAI a besoin d'une connexion, le nom de connexion et le mot de peut-être mal dénis.

- Votre FAI peut vérier le nom d'hôte de votre ordinateur. Attribuez le nom de l'ordinateur de votre compte FAI comme nom de compte sur la page de conguration Internet.

- Si votre FAI autorise une seule adresse MAC Ethernet à se connecter à Inte vérie l'adresse MAC de votre ordinateur, effectuez l'une des opérations suivant :

- Informez votre FAI que vous avez acheté un nouveau périphérique réseau demandez-lui d'utiliser l'adresse MAC du routeur.

- Congurez votre routeur pour cloner l'adresse MAC de votre ordinateur.

Dépannage de la navigation Internet

Si votre routeur peut obtenir une adresse IP mais que votre ordinateur ne peu charger de pages Web à partir d'Internet, cela peut être dû à l'une des raisc :

- Le compteur de trac est activé et la limite a été atteinte.

En congurant le compteur de trac pour ne pas bloquer l'accès à Internet le la limite de trac est atteinte, vous pouvez reprendre l'accès à Internet. Si va dénit une limite d'utilisation, il est possible qu'il vous facture le dépassement.

- Il se peut que votre ordinateur ne reconnaisse aucune adresse de serveur D serveur DNS est un hôte sur Internet qui convertit les noms Internet (comme adresses www) en adresses IP numériques.

En général, votre FAI fournit les adresses d'un ou de deux serveurs DNS qui pouvez utiliser. Si vous avez saisi une adresse DNS lors de la configuration de redémarrez votre ordinateur.

Vous pouvez également configurer votre ordinateur manuellement avec une adresse DNS, comme expliqué dans la documentation de votre ordinateur.

- Le routeur n'est peut-être pas conguré comme passerelle par défaut sur votre ordinateur.

Redémarrez l'ordinateur et vériez que l'adresse du routeur (www.routerlogin.net) est répertoriée par votre ordinateur comme adresse de passerelle par défaut.

- Vous exécutez peut-être un logiciel de connexion qui n'est plus nécessaire. Si FAI vous a fourni un programme pour vous connecter à Internet, vous n'avez besoin d'exécuter ce logiciel après l'installation de votre routeur. Vous devrez peut-être accéder à Internet Explorer et sélectionner Outils > Options Internet, cliquez sur l'onglet connexions et sélectionnez ne jamais établir de connexion D'autres navigateurs offrent des options similaires.

Dépanner PPPoE

Si vous utilisez PPPoE, essayez de dépanner votre connexion Internet.

Pour dépanner une connexion PPPoE :

1. Ouvrez un navigateur Web depuis un ordinateur ou un périphérique Wi conr au réseau.
2. Saisissez orbilogin.com.

Une fenêtre de connexion s'ouvre.

1. Saisissez le nom d'utilisateur et le mot de passe administrateur du routeur.

Le nom d'utilisateur est admin. Le mot de passe par défaut est password. Le nom utilisateur et le mot de passe sont sensibles à la casse.

L'écran d'accueil de base s'afche.

1. Cliquez sur l'onglet Advanced (Avancé).

La page D'accueil AVANCÉE s'afche.

1. Dans le volet Internet Port (Port Internet), cliquez sur le bouton Connection (Etat de la connexion).

La fenêtre État de la connexion s'ouvre.

1. Vériez la fenêtre État de la connexion pour voir si votre connexion PPPoE et fonctionne.

Si le routeur n'est pas connecté, cliquez sur le bouton connecter.

Le routeur continue à tenter de se connecter indéniment.

1. Si vous ne parvenez pas à vous connecter au bout de quelques minutes, il que le nom de service, le nom d'utilisateur ou le mot de passe du routeu incorrect, ou que votre FAI rencontre peut-être un problème d'approvisionneme Sauf si vous vous connectez manuellement, le routeur ne s'authentie pas à l' du protocole PPPoE tant que les données ne sont pas transmises au réseau.

Dépannage de la connectivité Wi-Fi

Si vous rencontrez des difficultés pour vous connecter au réseau WiFi Orbi, essay d'isoler le problème :

- Votre ordinateur ou périphérique mobile compatible Wi-Fi que vous utilisez pe trouver votre réseau Wi-Fi ?

• Votre périphérique compatible Wi-Fi prend-il en charge la sécurité que vous pour votre réseau Wi-Fi (WPA3, WPA2 ou WPA) ?
• Pour afficher les paramètres WiFi du routeur, utilisez un câble Ethernet pour ce un ordinateur à un port Ethernet du routeur. Connectez-vous ensuite au route sélectionnez DE BASE > sans I.

Remarque: Assurez-vous de cliquer sur le bouton appliquer si vous modiez les paramètres.

- Si vous essayez de vous connecter à la bande Wi-Fi 5 GHz, votre ordinateu périphérique mobile compatible Wi-Fi prend-il en charge cette norme ?

- Votre ordinateur ou votre périphérique WiFi s'est-il connecté automatiquement à un autre réseau WiFi de votre région, tel qu'un point d'accès WiFi ?

Dépannez votre réseau à l'aide de l'utilit ping

La plupart des périphériques et routeurs réseau contiennent un utilitaire ping qui un paquet de demande d'écho au périphérique désigné. Le périphérique répond ensuite avec une réponse d'écho. Vous pouvez facilement dépanner un réseau à de l'utilitaire ping de votre ordinateur ou de votre station de travail.

Testez le chemin LAN vers votre routeur

Vous pouvez envoyer une requête ping au routeur à partir de votre ordinateur vérieur que le chemin du réseau local vers votre routeur est correctement congu

Pour envoyer une requête ping au routeur à partir d'un ordinateur Windows :

1. Depuis la barre d'outils Windows, cliquez sur le bouton Démarrer et sélection Exécuter.

2. Dans le champ prévu à cet effet, tapez ping suivi de l'adresse IP du route dans cet exemple :
   ping www.routerlogin.net

3. Cliquez sur le bouton OK.

Vous devriez voir un message comme celui-ci :

Envoi d'une requête ping avec 32 octets de données

Si la connexion est établie, le message suivant apparaît :

Réponse de 192.168.0.1 : octets=32 temps=NN ms TTL=xxx

Si la connexion échoue, le message suivant apparaît :

La demande a dépassé le délai imparti

Si le chemin ne fonctionne pas correctement, vous rencontrez peut-être l'un des problèmes suivants :

• Mauvaises connexions physiques.
  Vériez que les voyants appropriés sont allumés pour vos périphériques réseau, votre routeur et votre ordinateur sont connectés à un commutateur Ethernet d'assurez-vous que les voyants de liaison du commutateur sont allumés pour les de commutateur auxquels votre ordinateur et votre routeur sont connectés.
• Mauvaise conguration réseau.
  Vérifiez que le pilote de carte Ethernet et le logiciel TCP/IP sont installés et sur votre ordinateur.
  Vériez que l'adresse IP de votre routeur et de votre ordinateur est correcte les adresses se trouvent sur le même sous-réseau.

Testez le chemin entre votre ordinateur et un périphé distant

Après avoir constaté que le chemin du réseau local fonctionne correctement, tes chemin de votre ordinateur vers un périphérique distant.

Testez le chemin de votre ordinateur vers un périphérique distant :

1. Depuis la barre d'outils Windows, cliquez sur le bouton Démarrer et sélection Exécuter.
2. Dans la fenêtre Exécuter de Windows, saisissez :

ping -n 10

Où est l'adresse IP d'un périphérique distant tel que votre serveu ISP.

Si le chemin fonctionne correctement, des messages similaires à ceux indiqués d Testez le chemin LAN vers votre routeur à la page 137le.

Si vous ne recevez pas de réponse, vériez les points suivants :

- Vériez que l'adresse IP de votre routeur est répertoriée comme passerelle par défaut pour votre ordinateur. Si DHCP attribue la configuration IP de vos ordices informations ne sont pas visibles dans le panneau de conguration réseau

votre ordinateur. Vériez que l'adresse IP du routeur est répertoriée comme passerelle par défaut.

• Vériez que l'adresse réseau de votre ordinateur (la partie de l'adresse IP spé par le masque de sous-réseau) est différente de l'adresse réseau du périphéri distant.
• Vériez que votre modem câble ou ADSL est connecté et fonctionne.
• Si votre FAI a attribué un nom d'hôte à votre ordinateur, entrez ce nom d'h' nom de compte sur la page Conguration Internet.
• Votre FAI rejette peut-être les adresses MAC Ethernet de tous vos ordinateurs un.

De nombreux FAI haut débit restreignent l'accès en autorisant le trac uniquement partir de l'adresse MAC de votre modem haut débit. Certains FAI limitent en « l'accès à l'adresse MAC d'un seul ordinateur connecté à ce modem. Si c'est le congurez votre routeur pour « cloner » ou « usurper » l'adresse MAC de l'ord autorisé.

11

Informations supplémentaires

Cette annexe aborde les sujets suivants :

• Réglages d'usine
  • Caractéristiques techniques

Réglages d'usine

Vous pouvez rétablir les paramètres par défaut de votre routeur Orbi ou de votre satellite. Utilisez l'extrémité d'un trombone ou d'un objet similaire pour appuyer sur le bouton de réinitialisation situé à l'arrière du routeur ou du satellite et le maintenir enfoncé pendant au moins sept secondes jusqu'à ce que le voyant du routeur ou du satellite clignote. Le routeur ou le satellite se réinitialise et rétablit les paramètres d'usine.

Paramètres d'usine pour le routeur Orbi modèle RBR750

Le tableau suivant indique les paramètres par défaut pour le routeur Orbi modèle RBR750.

Table 6 : Paramètres d'usine par défaut pour le routeur Orbi modèle RBR750

	paramètre par défautFonction
Connexion au routeur
l'utilisateur	orbilogin.comAdresse de connexion pour
casse)	adminNom d'utilisateur (sensible à la passwordMot de passe de connexion
(sensible à la casse)
Connexion Internet
	Utilisation de l'adresse matérielle par défautAdresse MAC WAN
	1 500Taille MTU WAN
	Détection automatiqueVitesse du port
Réseau local
	192.168.1.1IP réseau local
	255.255.255.0Masque de sous-réseau
	Sous tensionServeur DHCP
	192.168.1.2 à 192.168.1.254Plage DHCP
	192.168.1.2Adresse IP de début (DHCP)
	192.168.1.254Adresse IP de n (DHCP)
	Désactivé(e)DMZ

Table 6 : Paramètres d'usine par défaut pour le routeur Orbi modèle RBR750 ()

	paramètre par défautFonction
Fuseau horaire	GMT pour WWGMT -8 pour NA et CNGMT +10 pour auGMT +9 pour KoGMT +8 pour PRGMT +5:30 pour IN
d'été	Désactivé(e)Fuseau horaire réglé pour l'heure
	Désactivé(e)SNMP
Pare-feu
provenant d'Internet)	Désactivées (sauf sur le port 80, le port HTTP)Entrants (communications
Internet)	Activées (toutes)Sortant (communications vers
	Désactivé(e)Filtrage MAC à la source
WiFi
	Sous tensionCommunication Wi-Fi
	Voir l'étiquette du routeurNom SSID
	WPA2-PSK (AES)Sécurité
	Sous tensionDiffuser le SSID
Vitesse de transmission	AutomatiqueRemarque : Le débit maximal du signal sans fil est généré conformément à la norme IEEE 802.11. Le débit réel peut varier. L'état du réseau et les conditions d'utilisation, notamment le volume du trac réseau, les matériaux et la structure du bâtiment ainsi que le surdébit du réseau, réduisent la vitesse réelle de transmission des données.
	États-Unis d'Amérique ; sinon, varie selon la régionPays/région
	AutomatiqueCanal RF 2.4 GHz frontal
	AutomatiqueLiaison 2.4 GHz par canal RF

Table 6 : Paramètres d'usine par défaut pour le routeur Orbi modèle RBR750 ()

			paramètre par défautFonction
Canal	RF	5 GHz frontal	Na et PR : Canal 48WW et JP : Canal 36
Liaison	5 GHz	par canal RF	Na et PR : Canal 157WW et JP : Canal 108

Paramètres d'usine pour le modèle Orbi satellite RBS75

Le tableau suivant indique les paramètres par défaut dénis en usine pour le m de satellite Orbi RBS750.

Table 7 : Paramètres d'usine par défaut pour le modèle de satellite Orbi RBS750

	paramètre par défautFonction
Connexion au routeur
l'utilisateur	orbilogin.comAdresse de connexion pour
casse)	adminNom d'utilisateur (sensible à la passwordMot de passe de connexion
(sensible à la casse)
Connexion Internet
	Utilisation de l'adresse matérielle par défautAdresse MAC WAN
	1 500Taille MTU WAN
	Détection automatiqueVitesse du port
Réseau local
	192.168.1.250IP réseau local
	255.255.255.0Masque de sous-réseau
	Désactivé(e)Serveur DHCP
	Désactivé(e)DMZ

Table 7 : Paramètres d'usine par défaut pour le modèle de satellite Orbi RBS750 ()

	paramètre par défautFonction
Fuseau horaire	GMT pour WWGMT -8 pour NA et CNGMT +10 pour auGMT +9 pour KoGMT +8 pour PRGMT +5:30 pour IN
d'été	Désactivé(e)Fuseau horaire réglé pour l'heure
	Désactivé(e)SNMP
Pare-feu
provenant d'Internet)	Désactivées (sauf sur le port 80, le port HTTP)Entrants (communications
Internet)	Activées (toutes)Sortant (communications vers
	Désactivé(e)Filtrage MAC à la source
WiFi
	Sous tensionCommunication Wi-Fi
	Voir l'étiquette du satelliteNom SSID
	WPA2-PSK (AES)Sécurité
	Sous tensionDiffuser le SSID
Vitesse de transmission	AutomatiqueRemarque : Le débit maximal du signal sans fil est généré conformémentà la norme IEEE 802.11. Le débit réel peut varier. L'état du réseau et lesconditions d'utilisation, notamment le volume du trac réseau, lesmatériaux et la structure du bâtiment ainsi que le surdébit du réseau,réduisent la vitesse réelle de transmission des données.
	États-Unis d'Amérique ; sinon, varie selon la régionPays/région
	AutomatiqueCanal RF 2.4 GHz frontal
	AutomatiqueLiaison 2.4 GHz par canal RF
Canal RF 5 GHz frontal	Na et PR : Canal 48WW et JP : Canal 36
Liaison 5 GHz par canal RF	Na et PR : Canal 157WW et JP : Canal 108

Caractéristiques techniques

Les caractéristiques techniques de votre routeur Orbi sont les suivantes et satellit

Caractéristiques techniques du routeur Orbi modèle RBR750

Le tableau suivant présente les caractéristiques techniques du routeur Orbi modèle RBR750.

Table 8 : Caractéristiques techniques du routeur Orbi modèle RBR750

	DescriptionFonction
Protocoles de données et de routage	TCP/IP, RIP-1, RIP-2, DHCP, PPPoE, PPTP, Bigpond, Dynamic et SMB	DNS, UPnP
Adaptateur secteur	Amérique du Nord : 120 V, 60 Hz, entréeRoyaume-Uni, Australie : 240 V, 50 Hz, entréeEurope 230 V, 50 Hz, entréeToutes les régions (sortie) : SORTIE 12 V, 3,5A CC
	9.1 x 7.2 x 2.8 po (231 x 183 x 71 mm)Dimensions
	1.9 g (862 lb)Poids
	0° à 40°C (32° à 104°F)Température de fonctionnement
	90 % d'humidité relative maximum, sans condensationHumidité de fonctionneme
Emissions électromagnétiques	FCC partie 15, sous-partie B, classe B.IECS-003, classe BEN 55032, EN 55035, CLASSE BAS/NZS CISPR 32, CLASSE B.
	COMPATIBLE AVEC 10BASE-T, 100BASE-TX, 1000BASE-T, RJ-45Réseau local
	COMPATIBLE AVEC 10BASE-T, 100BASE-TX, 1000BASE-T, RJ-45WAN
WiFi	Le débit maximal du signal sans l est conforme à la norme IEEE 802.11.Remarque: Le débit maximal du signal sans fil est généré conformément à la norme IEEE 802.11. Le débit réel peut varier. L'état du réseau et les conditions d'utilisation, notamment le volume du trac réseau, les matériaux et la structure du bâtiment ainsi que le surdébit du réseau, réduisent la vitesse réelle de transmission des données.
Débits de données radio	2,4 GHz Max. 600 Mbit/s.5 GHz avant : Max. 1200 Mbit/s.5 GHz backhaul : Max. 2400 Mbit/s.

Table 8 : Caractéristiques techniques du routeur Orbi modèle RBR750 ()

DescriptionFonction
Normes de codage des donnée 802.11b/g/n/AXradio 1	2,4 GHz-prise en charge 1024-QAM
Normes de codage des donnée 802.11a/n/ac/AXradio 2	5 GHz-prise en charge 1024-QAM
Normes de codage des donnée 802.11a/n/ac/AXradio 3	5 GHz-prise en charge 1024-QAM
Nombre maximal d'ordinateurs réseau sans l	limité par la quantité de trac réseau WiFi généré par chaque nœud (généralement de 50 à 70 nœuds)2,4 GHz 1275 GHz (front-aul) : 127
Plage de fréquence de fonctionnement de 2.4 GHz	2.412-2.472 GHz (Europe ETSI, Japon et Chine)2.412-2.462 GHz (États-Unis)
Plage de fréquence de fonctionnement de 5 GHz	5.18-5.24 GHz et 5.745-5.825 GHz (États-Unis et Chine)5.18-5.24 GHz et 5.5-5.7 GHz (Europe et Japon)
802.11 sécurité	WPA2-PSK [AES]WPA-PSK [TKIP] + WPA2-PSK [AES]WPA3-personnel [SAE]

Caractéristiques techniques du modèle de satellite Orbi RBS750

Le tableau suivant présente les caractéristiques techniques du modèle de satellite RBS750.

Table 9 : Caractéristiques techniques du modèle de satellite Orbi RBS750

routage	DescriptionFonction
	TCP/IP, DHCP, DNS dynamique et UPnPProtocoles de données et de
Adaptateur secteur	Amérique du Nord : 120 V, 60 Hz, entréeRoyaume-Uni, Australie : 240 V, 50 Hz, entréeEurope 230 V, 50 Hz, entréeToutes les régions (sortie) : SORTIE 12 V, 3,5A CC
	9.1 x 7.2 x 2.8 po (231 x 183 x 71 mm)Dimensions
	1.9 g (862 lb)Poids
	0° à 40°C (32° à 104°F)Température de fonctionnement

Table 9 : Caractéristiques techniques du modèle de satellite Orbi RBS750 ()

	DescriptionFonction
	90 % d'humidité relative maximum, sans condensationHumidité de fonctionneme
Emissions électromagnétiques	FCC partie 15, sous-partie B, classe B.IECS-003, classe BEN 55032, EN 55035, CLASSE BAS/NZS CISPR 32, CLASSE B.
	COMPATIBLE AVEC 10BASE-T, 100BASE-TX, 1000BASE-T, RJ-45Réseau local
WiFi	Le débit maximal du signal sans l est conforme à la norme IEEE 802.11.Remarque: Le débit maximal du signal sans fil est généré conformémentà la norme IEEE 802.11. Le débit réel peut varier. L'état du réseau et lesconditions d'utilisation, notamment le volume du trac réseau, lesmatériaux et la structure du bâtiment ainsi que le surdébit du réseau,réduisent la vitesse réelle de transmission des données.
Débits de données radio	2,4 GHz Max. 600 Mbit/s.5 GHz avant : Max. 1200 Mbit/s.5 GHz backhaul : Max. 2400 Mbit/s.
Normes de codage des donnée radio 1	IEEE 802.11b/g/n/AX2,4 GHz-prise en charge 1024-QAM
Normes de codage des donnée radio 2	IEEE 802.11a/n/ac/AX5 GHz-prise en charge 1024-QAM
Normes de codage des donnée radio 3	IEEE 802.11a/n/ac/AX5 GHz-prise en charge 1024-QAM
Nombre maximal d'ordinateurs réseau sans l	pamité par la quantité de trac réseau WiFi généré par chaque nœud(généralement de 50 à 70 nœuds)2,4 GHz 1275 GHz (front-aul) : 127
Plage de fréquence de fonctionnement de 2.4 GHz	2.412-2.472 GHz (Europe ETSI, Japon et Chine)2.412-2.462 GHz (États-Unis)
Plage de fréquence de fonctionnement de 5 GHz	5.18-5.24 GHz et 5.745-5.825 GHz (États-Unis et Chine)5.18-5.24 GHz et 5.5-5.7 GHz (Europe et Japon)
802.11 sécurité	WPA2-PSK [AES]WPA-PSK [TKIP] + WPA2-PSK [AES]WPA3-personnel [SAE]
