MODE D'EMPLOI IDV 75 S (EX) 60Hz INDESIT

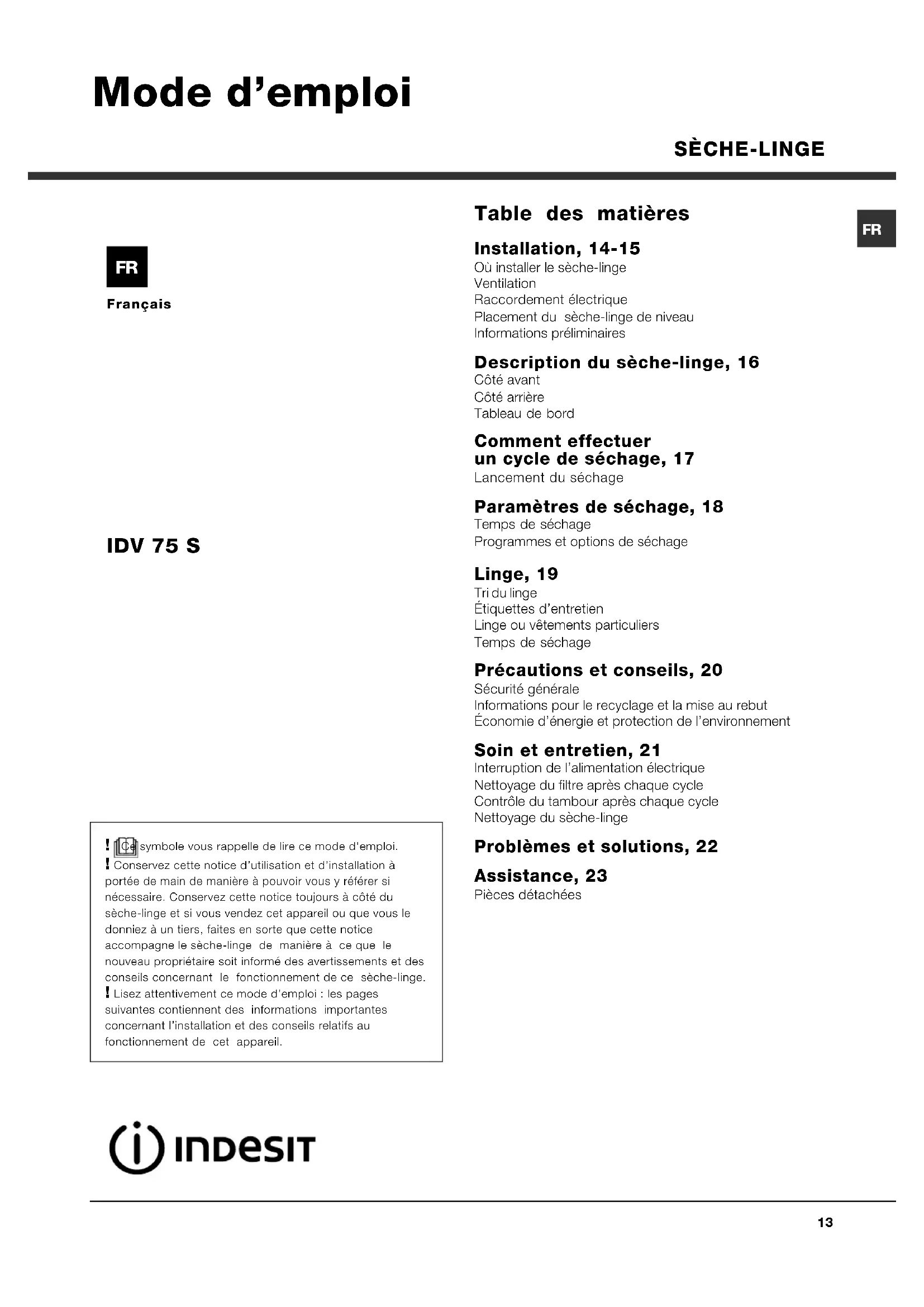

Français Table des matières Installation, 14-15 Où installer le sèche-lingeVentilationRaccordement électriquePlacement du sèche-linge de niveauInformations préliminaires Description du sèche-linge, 16 Côté avantCôté arrièreTableau de bord Comment effectuer un cycle de séchage, 17 Lancement du séchage Paramètres de séchage, 18 Temps de séchageProgrammes et options de séchage Linge, 19 Tri du lingeÉtiquettes dentretienLinge ou vêtements particuliersTemps de séchage Précautions et conseils, 20 Sécurité généraleInformations pour le recyclage et la mise au rebutÉconomie dénergie et protection de lenvironnement Soin et entretien, 21 Interruption de lalimentation électriqueNettoyage du filtre après chaque cycleContrôle du tambour après chaque cycleNettoyage du sèche-linge Problèmes et solutions, 22 Assistance, 23 Pièces détachées

IDV 75 S Mode demploi SÈCHE-LINGE ! Ce symbole vous rappelle de lire ce mode d'emploi. ! Conservez cette notice dutilisation et dinstallation à portée de main de manière à pouvoir vous y référer sinécessaire. Conservez cette notice toujours à côté dusèche-lingeet si vous vendez cet appareil ou que vous ledonniez à un tiers, faites en sorte que cette noticeaccompagne le sèche-linge de manière à ce que lenouveau propriétaire soit informé des avertissements et desconseils concernant le fonctionnement de ce sèche-linge. ! Lisez attentivement ce mode demploi : les pages suivantes contiennent des informations importantesconcernant linstallation et des conseils relatifs aufonctionnement de cet appareil.14

Installation Où installer le sèche-linge Placez votre sèche-linge à une certaine distance des cuisinières, fourneaux, radiateurs, ou plaques de cuisson à gaz, car les flammes peuvent endommager cet appareil. Si vous installez cet appareil sous un plan de travail, faites en sorte de laisser un espace de 10 mm entre le dessus de lappareil et tout autre objet sur ou au-dessus de celui-ci, et un espace de 15 mm entre ses côtés et les éléments dameublement ou les murs latéraux. Ceci a pour objectif dassurer une ventilation convenable. Sassurer que les prises dair du panneau arrière ne sont pas bouchées.

• Vérifier que l'environnement où le sèche-linge est placé est dépourvu d'humidité et permet le renouvellement de l'air. Ventilation Cet appareil électroménager sèche le linge grâce à l'émission d'air froid, propre et relativement sec. L'air est ensuite réchauffé et passe à travers les tissus qui sont ainsi délicatement séchés. Pour faciliter le séchage, l'air humide est expulsé au niveau de la face arrière dans un tuyau d'aération. Il est essentiel que l'environnement dans lequel le sèche-linge est utilisé soit suffisamment aéré afin de pouvoir éviter le recyclage des gaz brûlés. Système d'aération mobile En cas d'utilisation du sèche-linge avec le système d'aération mobile, l'installation d'un tuyau d'aération est nécessaire. Le tuyau est solidement fixé à l'orifice de ventilation postérieur du sèche-linge (voir le chapitre Description du produit). Dans la mesure du possible, il est conseillé de relier le tuyau à la décharge se trouvant à proximité du sèche-linge. Même s'il n'est pas installé définitivement, le sèche-linge donnera d'excellents résultats lorsque le tuyau d'aération est orienté vers une fenêtre entrouverte. Veiller à ne pas orienter le tuyau d'aération vers la prise d'air qui se trouve à l'arrière du sèche-linge. Le tuyau d'aération ne doit pas dépasser les 2,4 mètres. Il doit être régulièrement secoué avant de retirer les dépôts éventuels de déchets de laine, de poussière et l'eau. Faites attention à ne pas marcher sur le tuyau. Système d'aération fixe Il est conseillé de raccorder le tuyau d'aération à l'un des systèmes d'aération pour fenêtre ou porte disponible chez le revendeur où a eu lieu l'achat ou chez le revendeur le plus proche.

15 mm 15 mm 15 mm 15 mm Trou d'aération mural

1. Laisser une ouverture dans le

mur situé à gauche du lieu d'installation du sèche-linge.

2. Faire en sorte que le tuyau

soit le plus court et le plus droit possible de sorte à éviter que la condensation soit refoulée vers le sèche-linge.

3. De même, le trou aménagé

dans la paroi doit être droit et en pente de sorte à faciliter l'évacuation de l'air. Les zones A et B doivent faire l'objet d'un contrôle fréquent afin d'éviter la formation de boules de laine ou de déchets, surtout en cas d'utilisation fréquente du sèche-linge. L'adaptateur pour le tuyau d'aération doit être placé correctement de sorte à éviter que l'air humide puisse rentrer dans la pièce. Trou d'aération sur fenêtre

1. En théorie, lorsque le sèche-

linge tourne à pleine charge, le trou d'aération devrait se trouver directement derrière la turbine.

2. Il est donc essentiel que le

tube soit le plus court possible. Veiller à ne pas placer le sèche-linge trop en retrait car il risquerait d'écraser, plier voire débrancher le tuyau d'aération. Le tuyau doit être dépourvu de coupures, d'étranglements ou de courbes en U susceptibles d'empêcher la ventilation ou favoriser la condensation. Aération par une fenêtre ouverte L'extrémité du tuyau doit être orientée vers le bas de sorte à éviter que l'air chaud humide puisse se condenser dans la pièce ou le sèche-linge. S'assurer que le sèche-linge est suffisamment ventilé et que l'extrémité du tuyau d'aération n'est pas tournée vers le conduit de la prise d'air postérieure. Pour un fonctionnement correct du sèche-linge, il est indispensable de toujours installer le tuyau d'aération. Vérifier si le tuyau d'aération et les conduites des prises d'air ne sont pas obstrués. Éviter que le sèche-linge puisse recycler l'air vicié. Une utilisation inadéquate du sèche-linge risque de provoquer un incendie. Ne pas évacuer l'air dégagé par le sèche-linge dans le conduit d'évacuation des fumées émises par des appareils brûlant du gaz ou d'autres combustibles.

Raccordement électrique Veillez à effectuer les opérations suivantes avant dintroduire la fiche dans la prise électrique : Vos mains doivent être sèches. La prise doit être reliée à la terre. La prise doit pouvoir résister à la puissance maximale de la machine, laquelle figure sur la plaque signalétique (voir Description du sèche-linge). La tension dalimentation doit être comprise dans les valeurs indiquées sur la plaque signalétique (voir Description du sèche-linge). La prise doit être compatible avec la fiche du sèche-linge. Si ce nest pas le cas, remplacez la fiche ou la prise. Évitez les rallonges. Le sèche-linge ne doit pas être installé à lextérieur, même à labri. Lexposition à la pluie et aux orages est très dangereuse. La prise électrique doit se trouver à portée du câble électrique du sèche-linge. Le cordon dalimentation ne peut être plié ou écrasé. Le cordon dalimentation est livré avec une fiche BS1363 et un fusible BS1362 de 13 A. Si vous devez remplacer le fusible, il doit sagir dun fusible de 13 A de type BS1362 agréé par lASTA. AVERTISSEMENT: La fiche ne peut être utilisée si le couvercle du fusible nest pas en place. Si vous avez besoin dun support de fusible ou dun capot, la couleur utilisée ou les mentions y figurant doivent être identiques à celles figurant à la base de la fiche. Vous obtiendrez les pièces de rechange chez les revendeurs agréés. Changement de la fiche Les couleurs des fils du cordon dalimentation correspondent au schéma suivant. Si la fiche utilisée nest pas remplaçable, elle devra être éliminée en toute sécurité. Veillez à NE PAS la laisser dans un endroit où elle serait susceptible dêtre intégrée à une prise et provoquer une électrocution. Le cordon dalimentation doit faire lobjet dun examen périodique. En cas de besoin, il devra être remplacé par un câble spécialement prévu pour ce sèche-linge et placé par un technicien agréé (voir Réparation). Les nouveaux cordons dalimentation ou les modèles plus longs sont disponibles chez les revendeurs agréés moyennant des frais supplémentaires. Le fabricant décline toute responsabilité en cas de non- respect de ces consignes. Si vous souhaitez de plus amples informations, prenez contact avec un technicien agréé. Placement du sèche-linge de niveau Le sèche-linge doit être installé sur une surface plane pour un fonctionnement optimal. Après avoir installé le sèche- linge dans sa position définitive, contrôler s'il est placé de niveau dans le sens de la largeur dans un premier temps et ensuite sur la profondeur. Si le sèche-linge n'est pas de niveau, utiliser une cale de bois pour le maintenir pendant le réglage des deux pieds avant jusqu'à atteindre une position adéquate. Informations préliminaires Une fois que vous avez installé votre sèche-linge, et avant de lutiliser, nettoyez lintérieur du tambour pour retirer les poussières qui pourraient sy être accumulées pendant le transport. GREEN &YELLOWBROWN BLUE 13 ampere fuseCROSS-BARCORD GRIP Fiche moulée Fil vert et jaune (terre)raccordé à la borne E, avecle symbole x ou vert etjaune.Fil bleu (neutre) relié à laborne N ou noire.Fusible BS 1362 de 13 Aagréé par lASTA.Fil marron (courant) relié àla borne L ou rouge.16

Touche Marche Description du sèche-linge Tableau de bord Touches Haute température Bouton temps de séchage Bouton temps de séchage Permet de sélectionner la durée de séchage : tourner le bouton dans le sens des aiguilles d'une montre jusqu'à ce que l'indicateur signale la durée souhaitée (voir Paramètres de séchage). Haute température Permet de personnaliser le programme sélectionné en fonction des besoins. Touche MARCHE Appuyer sur la touche pour lancer le séchage. Filtre Tableau de bord Numéro de série et référence du modèle Performances de fonctionnement Côté avant Côté arrière Panier Attention, haute température Prise d'air Raccordement pour le tuyau d'aérationFR

Lancement du séchage

1. Branchez la fiche du sèche-linge dans la prise de courant électrique.

2. Sélectionner le séchage en fonction du type de linge (voir Linge).

3. Ouvrez la porte et assurez-vous que le filtre est propre et en place.

4. Chargez la machine en faisant attention à ce quaucun vêtement ne sinterpose entre la porte et le joint de la porte. Fermez la porte. 5. Tourner le Bouton temps de séchage jusqu'à ce que l'indicateur indique le temps de séchage le mieux adapté au type de tissu à sécher. Consulter le tableau pour connaître le rapport entre le type de tissu et la capacité de charge (voir Paramètres de séchage) et les indications propres à chaque type de tissu (voir Linge).

6. Le cas échéant, régler la température à l'aide du bouton Haute température.

7. Appuyer sur la touche MARCHE pour commencer.

Pendant le programme de séchage vous pouvez contrôler le linge et sortir les vêtements qui ont déjà séché, en laissant continuer les autres. Après avoir refermé la porte, appuyez sur MARCHE pour remettre lappareil en marche. 8. Les dernières minutes avant que tout programme de séchage ne soit terminé, lappareil entre dans la phase finale de SÉCHAGE À FROID (les tissus sont refroidis), que vous devez toujours laisser se terminer.

9. Ouvrez la porte, sortez votre linge, nettoyez le filtre et remettez-le en place.

10. Débranchez le sèche-linge.

Comment effectuer un cycle de séchage18

Paramètres de séchage Temps de séchage Le temps de séchage à sélectionner dépend de la charge et du tissu à sécher (voir tableau). Les 10 dernières minutes du programme correspondent au séchage à froid. Pour les grosses charges sélectionnez l'option Haute Température, si disponible. Ces temps sont approximatifs et peuvent varier en fonction des paramètres suivants : La quantité deau retenue dans les vêtements après le cycle dessorage : les serviettes éponge et les textiles délicats retiennent une quantité importante deau. Les textiles : des articles qui sont constitué par le même type de textile mais qui ont des textures et des épaisseurs différentes peuvent ne pas avoir le même temps de séchage. La quantité de linge : les articles uniques ou les petites charges peuvent prendre plus longtemps à sécher. Séchage : si vous avez lintention de repasser certains de vos vêtements, vous pouvez les sortir de la machine alors quils sont encore un peu humides. Les autres vêtements peuvent y rester plus longtemps si vous voulez quils en sortent entièrement secs. La température ambiante : si la pièce dans laquelle le sèche-linge est installé est froide, cela prendra plus longtemps à lappareil pour sécher vos vêtements. Le volume : certains articles volumineux peuvent être séchés en machine avec quelques précautions. Nous vous suggérons de retirer plusieurs fois ces articles de la machine, de les secouer et de les remettre dans le sèche-linge jusquà ce que celui-ci ait terminé de les sécher. ! Ne séchez pas excessivement vos vêtements. Tous les issus contiennent une certaine quantité dhumidité naturelle, ce qui les rend doux et gonflants. Programmes et options de séchage Refraichîssement Programme court qui sert à aérer les fibres et les vêtements avec de lair frais. Il a une durée de 10 minutes environ. ! Ce nest pas un programme de séchage et ne doit pas être utilisé pour des vêtements mouillés. Haute Température Sélectionner un séchage temporisé. Appuyer sur le bouton pour sélectionner une température supérieure. Les programmes minutés sont par défaut réglés sur une température douce. Charge Tissus 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 kg Coton – Haute température 20 ou 30 minutes 35 ou 45 minutes 45 ou 60 minutes 60 ou 70 minutes 70 ou 80 minutes 80 ou 100 minutes 90 ou 120 minutes Synthétique – Haute température 20 ou 30 minutes 35 ou 45 minutes 45 ou 60 minutes

Délicats – Basse température 25 ou 40 minutes 40 ou 60 minutes - - - - -FR

Tri du linge Vérifiez les symboles sur les étiquettes des vêtements pour vous assurer que les articles peuvent être passés au sèche-linge. Triez votre linge par type de textile. Videz les poches et contrôlez les boutons. Fermez les fermetures éclair et les crochets et attachez les ceintures et les cordons, sans serrer. Essorez chaque article de manière à éliminer autant deau que possible. ! Ne chargez pas de vêtements mouillés qui gouttent dans le sèche-linge. Capacités maximales de chargement Ne chargez pas plus que la capacité maximale. Les chiffres suivants font référence au poids sec: Fibres naturelles : maximum 7 kg Fibres synthétiques : maximum 3 kg ! Pour éviter que le sèche-linge ne perde de son efficacité, ne le surchargez pas. Charge typique Remarque : 1 kg = 1000 g À la fin dun cycle de séchage, il se peut que les cotons soient toujours humides si vous les avez regroupés avec les synthétiques. Si cela se produit, faites-leur simplement subir une petite période de séchage supplémentaire. Remarque : les 10 dernières minutes de nimporte quelle durée programmée correspondent au séchage à froid. Vous devez donc en tenir compte en programmant la durée de séchage, car votre linge ne séchera pas pendant ce laps de temps. Étiquettes dentretien Regardez les étiquettes sur vos vêtements, en particulier lorsque vous les séchez pour la première fois au sèche-linge. Les symboles suivants sont les plus courants: Séchage en machine. Pas de séchage en machine. Séchage à haute température. Séchage à basse température. Linge ne supportant pas le séchage au tambour : Les articles qui contiennent du caoutchouc ou des matériaux similaires au caoutchouc ou ceux qui contiennent un film plastique (oreillers, coussins, ou vêtements de pluie en PVC), tous autres articles ou objets inflammables ou contenant des substances inflammables (serviettes éponge imprégnées de laque à cheveux). Fibres de verre (certain types de tentures). Vêtements précédemment nettoyés à sec. Articles portant le Code ITCL («Vêtements spéciaux») . Ces derniers peuvent être nettoyés avec des produits spéciaux de nettoyage à domicile. Suivez attentivement le mode demploi. Les gros articles volumineux (couettes, sacs de couchage, oreillers, coussins, etc.). Ceux-ci augmentent de volume lorsquils sèchent et cela empêcherait lair de circuler à travers le sèche-linge. Linge ou vêtements particuliers Couvertures et dessus de lits : les articles en acrylique (Acilan, Courtelle, Orion, Dralon) doivent être séchés avec des précautions particulières, à basse température. Évitez de les sécher pendant une durée prolongée. Vêtements plissés ou froissés : lisez les instructions de séchage du fabricant figurant sur le vêtement. Articles amidonnés : ne séchez pas ces derniers avec des articles non amidonnés. Faites en sorte de retirer autant de solution damidonnage que possible de la charge avant de placer celle-ci dans le sèche-linge. Ne séchez pas de façon excessive: lamidon pourrait devenir poudreux et laisser vos vêtements sans tenue, ce qui irait à lencontre du but recherché. Linge Articles Chemisier Robe Jeans 10 couches Chemise T-shirt Coton Autre Coton Autre Coton Autre 150 g 100 g 500 g 350 g 700 g

300 g 200 g 125 g Linge de maison Housse de couette en coton (double) Grande nappe Petite nappe Nappe à thé Drap de bain Serviette éponge Coton Autre

Soin et entretien Interruption de lalimentation électrique ! Débranchez votre sèche-linge lorsque vous ne lutilisez pas, lorsque vous le nettoyez et durant toutes les opérations dentretien. Nettoyage du filtre après chaque cycle Le filtre est une pièce importante de votre sèche-linge : il accumule des peluches qui se forment durant le séchage. Par conséquent, une fois le séchage terminé, nettoyez le filtre en le rinçant sous leau courante ou avec votre aspirateur. Si le filtre devient bloqué, le flux dair à lintérieur du sèche-linge est sérieusement compromis : les temps de séchage sont allongés et vous consommez davantage dénergie. Cela peut aussi endommager votre sèche-linge. Le filtre se trouve devant le joint du sèche-linge (voir figure). Pour retirer le filtre :

1. Tirez la poignée en plastique

du filtre vers le haut (voir figure).

2. Nettoyez le filtre et remettez-

le correctement en place. Assurez-vous que le filtre soit bien inséré à fond dans le joint du sèche-linge. ! Nutilisez pas le sèche-linge sans avoir remis le filtre en place. Contrôle du tambour après chaque cycle Tournez le tambour à la main afin de retirer les petits articles (mouchoirs) qui pourraient y avoir été oubliés. Nettoyage du tambour ! Pour nettoyer le tambour, ne pas utiliser dabrasifs, de laine dacier ni de produits de nettoyage pour acier inoxydable. Un film coloré peut parfois apparaître à la surface du tambour en acier inoxydable. Il peut être dû à une combinaison de leau et/ou des produits de nettoyage (ex. adoucissant textile provenant du lavage). Ce film coloré naffecte pas la performance du sèche-linge. Nettoyage du sèche-linge Pour nettoyer lextérieur en métal et en plastique et les parties en caoutchouc, utiliser un chiffon humide. ! Faites vérifier régulièrement votre sèche-linge par des techniciens agréés pour assurer la sécurité électrique et mécanique (voir Service après-vente).22

Problèmes et solutions Causes / Solutions possibles : La fiche nest pas suffisamment insérée dans la prise murale pour quil y ait contact. Il y a une panne de courant. Le fusible a sauté. Essayez de brancher un autre appareil dans la même prise électrique. Si vous utilisez une rallonge, essayez de brancher le cordon dalimentation du sèche-linge directement dans la prise. La porte nest pas bien fermée. Le programme na pas été convenablement réglé (voir Comment effectuer un cycle de séchage). La touche de MARCHE nest pas enfoncée (voir Comment effectuer un cycle de séchage). Le filtre na pas été nettoyé (voir Entretien). La durée de séchage correcte na pas été sélectionnée pour la charge (voir Linge). Les articles étaient trop mouillés (voir Linge). Le sèche-linge était surchargé (voir Linge). Le tuyau d'aération flexible pourrait être bouché (voir Installation). La prise d'air pourrait être bouchée (voir Installation). L'ailette d'aération fixe située au niveau du système de protection contre les orages pourrait être obstruée (voir Installation). Cela est normal, surtout si le sèche-linge na pas été utilisé pendant une période de temps prolongée. Si le bruit persiste tout au long du cycle, appelez le SAV. Si vous trouvez que le sèche-linge ne fonctionne pas correctement, avant de contacter le Service après-vente (voir Assistance), consultez attentivement le tableau suivant afin de pouvoir résoudre les problèmes éventuels: Problème: Le sèche-linge ne démarre pas. Lappareil met longtemps à sécher. Le sèche-linge est bruyant durant les premières minutes dutilisation.FR

Avant dappeler le Centre de Service après- vente : Suivez le guide daide à la résolution des problèmes pour voir si vous narrivez pas à résoudre le problème vous-même (voir Problèmes et solutions). Dans le cas contraire, éteignez votre sèche-linge et contactez le Centre de Service après-vente le plus proche. Informations à communiquer au Centre de Service après-vente : Nom, adresse et code postal ; numéro de téléphone; le type de panne; la date dachat; le modèle de lappareil (Mod.); le numéro de série (S/N) du sèche-linge. Vous trouverez ces renseignements sur létiquette collée derrière la porte. Pièces détachées Ce sèche-linge est un appareil complexe. Si vous tentez de le réparer vous-même ou si vous confiez cette tâche à une personne non qualifiée, vous risquez de mettre en danger la sécurité des personnes, dendommager lappareil et dannuler la garantie sur les pièces. En cas de problème dutilisation de cet appareil, contactez toujours un technicien agréé. Les pièces détachées ont été conçues exclusivement pour ce produit et ne sont en aucun cas adaptées à dautres usages. Cet appareil est conforme aux Directives Européennes suivantes : - 2006/95/CEE (Équipement Basse Tension) ; - 89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilité Électromagnétique). Assistance24 FRتﺎﻤﻴﻠﻌﺘﻟا ﺐّﻴﺘآ
