MODE D'EMPLOI TA 5 V (FR) INDESIT

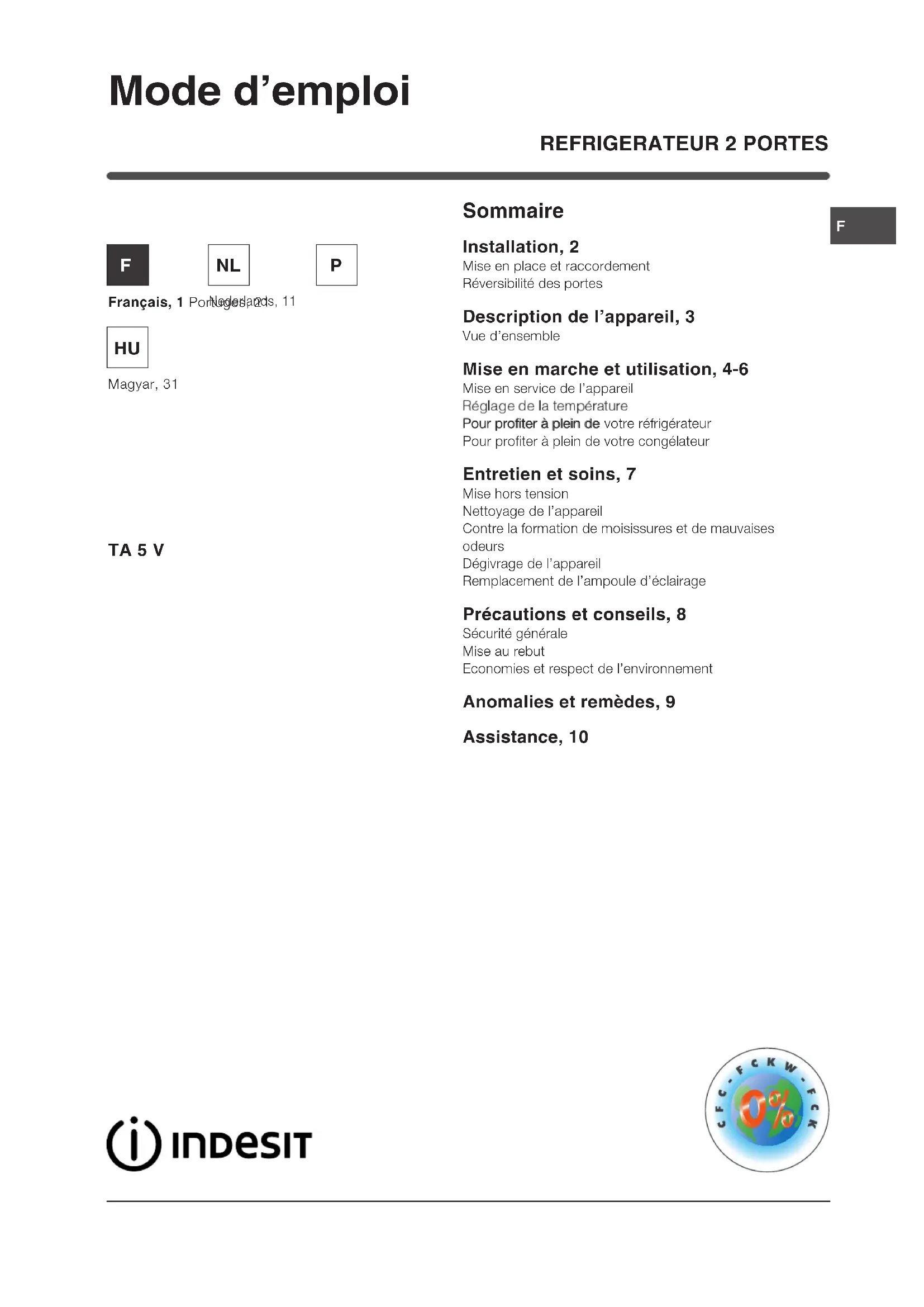

REFRIGERATEUR 2 PORTES Sommaire Installation, 2 Mise en place et raccordement Réversibilité des portes Description de lappareil, 3 Vue densemble Mise en marche et utilisation, 4-6 Mise en service de lappareil Réglage de la température Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur Entretien et soins, 7 Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage Précautions et conseils, 8 Sécurité générale Mise au rebut Economies et respect de lenvironnement Anomalies et remèdes, 9 Assistance, 10 Mode demploi TA 5 V Nederlands, 11

Installation ! Conservez ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions: elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil. Mise en place et raccordement Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le

compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les

meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons

directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la

paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue. Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez

les petits pieds avant pour bien niveler lappareil. Raccordement électrique Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que: la prise est bien munie dune terre conforme à la loi; la prise est bien apte à supporter la puissance maximale de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W); la tension dalimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V); la prise est bien compatible avec la fiche de lappareil. En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples. ! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Réversibilité des portes

MAX WATER LEVEL Description de lappareil Vue densemble Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présententdes différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes ladescription des objets plus complexes.Balconnet amovible àabattant, contenant unSUPPORT A OEUFSBalconnet amoviblePORTE-OBJETSBalconnetBOUTEILLES CLAYETTEBac FRUITS etLEGUMES PIEDde réglage Leur nombre et/ou leur emplacement peut varier.

Mise en marche et utilisation Mise en service de lappareil ! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation).! Avant de brancher votre appareil, nettoyez bien lescompartiments et les accessoires à leau tiède additionnéede bicarbonate.1. Branchez la fiche dans la prise de courant et assurez-vous que léclairage intérieur sallume.2. Amenez le bouton de REGLAGE DE LA TEMPERATUREsur une valeur intermédiaire. Au bout de quelquesheures, vous pourrez commencer à stocker des alimentsdans le réfrigérateur. Réglage de la température Le réglage de la température à lintérieur du compartimentréfrigérateur est automatique en fonction de la position dubouton du thermostat.1 = moins froid7 = plus froidNous conseillons toutefois une position intermédiairePour augmenter la place disponible, simplifier le rangementet améliorer laspect esthétique, cet appareil loge sa partierefroidissante à lintérieur de la paroi arrière ducompartiment réfrigérateur. Pendant le fonctionnement delappareil, cette paroi est tour à tour couverte de givre ou degouttelettes deau selon que le compresseur est en marcheou à larrêt. Ne vous inquiétez pas ! Votre réfrigérateurfonctionne normalement.PURE WIND PLUS

Wind Pure qui optimise au maximum la circulation de lair,améliore lefficacité de lévaporateur et contribue à rétablirtrès rapidement la température à lintérieur du réfrigérateuraprès chaque ouverture.Lair soufflé (A) refroidit au contact de la paroi froide, tandisque lair plus chaud (B) est aspiré (voir figure).Les produits Pure Wind Plus sont équipés dun filtre quipermet, grâce à sa composition spéciale avec ionsdargent, de réduire de 70% lapparition de bactéries etdéliminer les mauvaises odeurs à lintérieur ducompartiment réfrigérateur pour assurer une meilleureconservation des aliments.La paroi arrière est tour à tour couverte de givre ou degouttelettes deau selon que le compresseur est enmarche ou à larrêt.CLAYETTES: pleines ougrillagées.Elles sont amovibles et réglablesen hauteur grâce à des glissièresspéciales (voir figure), pour lerangement de récipients oudaliments de grande dimension.Pour régler la hauteur, pas besoinde sortir la clayette complètement.Indicateur de TEMPERATURE : pour repérer la zone laplus froide à lintérieur du réfrigérateur.1. Contrôler que lindicateur affiche bien OK (voir figure).2. Si le message OK nest pas affiché, cest que latempérature est trop élevée: régler le boutonFONCTIONNEMENT REFRIGERATEUR sur un numéroplus élevé (plus froid) et attendre environ 10 h jusquàce que la température se stabilise.3. Contrôler lindicateur une nouvelle fois : si nécessaire,procéder à un nouveau réglage. Si de grosse quantitésdaliments ont été stockées ou si la porte duréfrigérateur est ouverte très souvent, il est normal quelindicateur nindique pas OK. Attendre au moins 10 havant de régler le bouton FONCTIONNEMENTREFRIGERATEUR sur un chiffre plus élevé.Balconnet PORTE-CANETTES:pour ranger horizontalementplusieurs canettes (voir figure).Vous pouvez aussi y ranger vosyaourts, votre beurre ou dautresrécipients.

Nexiste que sur certains modèles.F

Pour profiter à plein de votre réfrigérateur Pour régler la température, utilisez le bouton de REGLAGE DE LA TEMPERATURE (voir Description). Nintroduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils). Les aliments cuits contrairement à ce que lon croit ne se conservent pas plus longuement que les aliments crus. Nintroduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée. L'hygiène alimentaire

1. Après achat, les aliments doivent être débarrassés de

leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à lintérieur du réfrigérateur.

2. Protégez les aliments (notamment ceux qui se

détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/ bactéries et la diffusion dodeurs particulières à lintérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que lair puisse

circuler librement entre eux.

4. Veillez à ce que lintérieur du réfrigérateur soit toujours

propre. Attention: ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès quils dépassent

leur durée limite de conservation.

6. Pour une bonne conservation, les aliments facilement

périssables (fromages à pâte molle, poisson cru, viande, etc.) doivent être placés dans la zone plus froide où est situé lindicateur de température.6

Pour profiter à plein de votre congélateur Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures). Les aliments frais à congeler ne doivent pas être placés au contact daliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales et arrière) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate. Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser. La quantité journalière maximale daliments pouvant être congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple: 4 Kg/24h). ! Evitez douvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, nouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ. ! Si la température ambiante se maintient longuement au- dessous de 14°C, le compartiment freezer narrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite. MAX WATER LEVEL MAX WATER LEVEL Bacs à GLAÇONS: pour produire des glaçons. Leur emplacement sur la contre-porte du compartiment assure davantage dhygiène (les glaçons ne touchent plus aux aliments) et dergonomie (plus de dégoulinement deau).

1. Pour sortir le bac, poussez-le

vers le haut puis tirez vers vous (voir figure). Vérifiez que le bac est bien vide avant de le remplir en introduisant leau par louverture prévue.

2. Attention à ne pas dépasser

le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité deau gêne la sortie des glaçons (si cela se produit, attendez que la glace fonde et videz le bac).

3. Faites pivoter le bac de 90° :

leau remplit les cavités (voir figure). Fermez lorifice à laide du bouchon et remettez-le à sa place. Une fois que la glace sest formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure.

4. Bouchez louverture à laide du couvercle fourni,

remettez le bac à sa place en introduisant sa partie supérieure dans le logement prévu et laissez-le retomber.

5. Une fois que la glace sest formée (il faut compter au

moins 8 heures) tapez le bac contre une surface dure et mouillez-le à lextérieur pour détacher les glaçons que vous ferez sortir par louverture prévue.F

Entretien et soin Mise hors tension Pendant les opérations de nettoyage et dentretien, mettez lappareil hors tension en débranchant la fiche de lappareil de la prise de courant: Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique. Nettoyage de lappareil Nettoyez lextérieur, lintérieur et les joints en caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque. mettez tremper les accessoires amovibles dans de leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement. Le dos de lappareil a tendance à sempoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servez-vous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire. Contre la formation de moisissures et de mauvaises odeurs Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches. Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes. Dégivrage de lappareil ! Conformez-vous aux instructions suivantes. Ne pas utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant. Dégivrage du compartiment réfrigérateur Le réfrigérateur est muni dun système de dégivrage automatique: leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour permettre à leau de sécouler normalement. Dégivrage du compartiment congélateur Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel:

2. Enveloppez vos produits surgelés ou congelés dans du

papier et placez-les dans un endroit frais.

3. Laissez la porte ouverte jusquà ce que le givre fonde

complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

4. Nettoyez et séchez soigneusement le compartiment

congélateur avant de rallumer lappareil.

5. Avant da ranger vos aliments dans le compartiment

congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments. Remplacement de lampoule déclairage Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

Entretien des filtres Introduire la pointe dun petit tournevis à tête plate dans les fentes de la partie gauche de lenveloppe des filtres (voir illustrations) pour les décrocher. Laver à intervalles réguliers (tous les 12-18 mois) les filtres à leau courante avec un détergent neutre pour éliminer tout dépôt résiduel. Laisser sécher soigneusement avant de remettre les filtres en place. Si les filtres ne sont pas extractibles, ou sil est particulièrement difficile de les démonter, contacter le service dassistance technique.

Précautions et conseils ! Lappareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes; -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes; - 2002/96/CE.. Sécurité générale Cet appareil a été conçu pour un usage familial, de type non professionnel. Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi. Cet appareil ne doit pas être installé en extérieur, même dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. Ne touchez pas à lappareil pieds nus ou si vos mains ou pieds sont mouillés ou humides. Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser. Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble. Avant deffectuer toute opération de nettoyage ou dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique. En cas de panne, nessayez en aucun cas daccéder aux mécanismes internes pour tenter de réparer lappareil. Ne pas utiliser, à lintérieur des compartiments de conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant. Ne pas porter à la bouche des glaçons à peine sortis du congélateur. Ne permettez pas aux enfants de jouer avec lappareil. Il ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte. Les emballages ne sont pas des jouets pour enfants. Mise au rebut Mise au rebut du matériel demballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil. Economies et respect de lenvironnement Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur. Pour introduire ou sortir les aliments, nouvrez les portes de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie. Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence. Nintroduisez pas daliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité. Dégivrez lappareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité. Gardez toujours les joints propres et en bon état pour quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).F

Anomalies et remèdes Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante. Anomalies: Léclairage intérieur ne sallume pas. Le réfrigérateur et le congélateur refroidissent peu. Les aliments gèlent à lintérieur du réfrigérateur. Le ventilateur PURE WIND PLUS ne tourne pas. Le moteur est branché en permanence. Lappareil est très bruyant. La température est élevée à certains endroits de lextérieur du réfrigérateur. Formation de givre ou de gouttelettes deau sur la paroi arrière du compartiment réfrigérateur. Il y a de leau dans le fond du réfrigérateur. Causes / Solution possibles: La fiche nest pas branchée dans la prise de courant ou pas assez enfoncée pour quil y ait contact ou bien il y a une coupure de courant. Les portes ne ferment pas bien ou les joints sont abîmés. Ouverture trop fréquente des portes. La position du bouton de REGLAGE DE LA TEMPERATURE nest pas correcte Le réfrigérateur et le congélateur sont excessivement remplis. La température ambiante de travail du produit est inférieure à 14°C. La position du bouton de REGLAGE DE LA TEMPERATURE nest pas correcte Les aliments touchent à la paroi arrière. Le système PURE WIND PLUS ne se met en marche automatiquement que quand il est nécessaire afin de rétablir les conditions optimales dans le compartiment réfrigérateur. La porte nest pas bien fermée ou trop souvent ouverte. La température à lextérieur est très élevée. Lépaisseur du givre dépasse 2-3 mm (voir Entretien). Lappareil na pas été installé bien à plat (voir Installation). Lappareil est installé entre des meubles ou des objets qui vibrent et font du bruit. Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à larrêt : il ne sagit pas dun défaut, cest tout à fait normal. Les températures élevées sont nécessaires pour éviter la formation deau condensée dans des zones particulières du produit. Il sagit du fonctionnement normal du produit. Le trou dévacuation de leau est bouché (voir Entretien).10

Assistance Avant de contacter le centre dAssistance : Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes). Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel au service après-vente le plus proche de chez vous. Signalez : le type danomalie le modèle de lappareil (Mod.) le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche. Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.
