ICUSB232IS - Interface StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Convertisseur USB vers RS-232, compatible avec les systèmes d'exploitation Windows, Mac et Linux.
Utilisation	Permet de connecter des périphériques série à un ordinateur via un port USB.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles. En cas de dysfonctionnement, tester avec un autre appareil.
Sécurité	Éviter d'exposer l'appareil à l'humidité et aux températures extrêmes. Ne pas forcer les connexions.
Informations générales	Produit compact et léger, idéal pour les déplacements. Garantie limitée du fabricant.

FOIRE AUX QUESTIONS - ICUSB232IS StarTech.com

Comment installer le StarTech.com ICUSB232IS sur mon ordinateur ?

Pour installer le StarTech.com ICUSB232IS, connectez le câble USB à un port USB disponible sur votre ordinateur. Le système devrait détecter automatiquement le périphérique et installer les pilotes nécessaires. Si cela ne se produit pas, visitez le site Web de StarTech pour télécharger les pilotes.

Le périphérique est détecté mais ne fonctionne pas correctement. Que faire ?

Vérifiez les paramètres de votre logiciel de communication pour vous assurer qu'ils correspondent aux paramètres de port série (comme la vitesse de transmission, les bits de données, la parité et les bits d'arrêt). Assurez-vous également que le bon port COM est sélectionné dans votre logiciel.

Puis-je utiliser le StarTech.com ICUSB232IS avec un système d'exploitation Linux ?

Oui, le StarTech.com ICUSB232IS est compatible avec de nombreux systèmes d'exploitation, y compris Linux. Assurez-vous que votre distribution Linux a les pilotes USB série nécessaires intégrés.

Le câble ne fonctionne pas avec mon appareil. Que puis-je faire ?

Vérifiez que le câble est correctement connecté aux deux appareils. Testez le câble avec un autre appareil pour vous assurer qu'il fonctionne. Si le problème persiste, envisagez d'utiliser un autre câble USB ou de vérifier la compatibilité de l'appareil avec le convertisseur.

Comment puis-je résoudre les problèmes de communication avec l'appareil connecté ?

Assurez-vous que les paramètres de communication (baud rate, parité, bits de données, etc.) sont configurés correctement dans votre logiciel. Essayez également de redémarrer l'ordinateur et de reconnecter le périphérique.

Le LED d'alimentation ne s'allume pas. Que dois-je vérifier ?

Vérifiez que le câble USB est correctement branché et que le port USB fonctionne. Essayez de connecter le câble à un autre port USB de votre ordinateur. Si le problème persiste, le périphérique pourrait être défectueux.

Où puis-je trouver des pilotes pour le StarTech.com ICUSB232IS ?

Les pilotes pour le StarTech.com ICUSB232IS peuvent être téléchargés sur le site Web de StarTech.com, dans la section support ou téléchargement de produits.

MODE D'EMPLOI ICUSB232IS StarTech.com

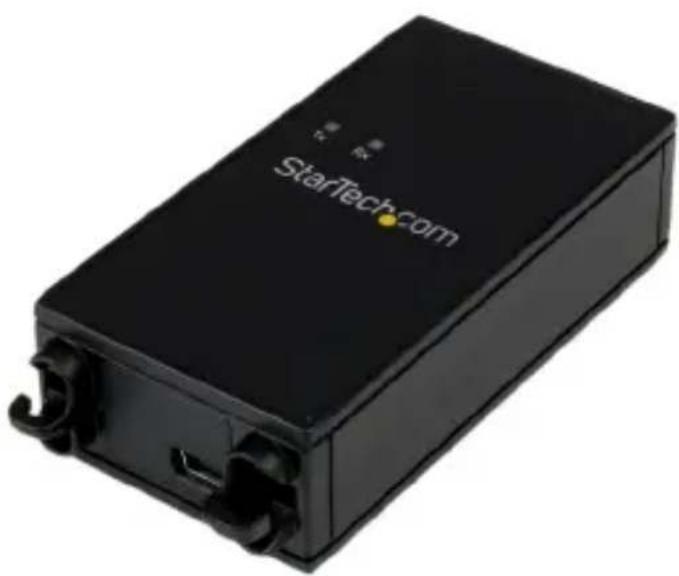

Révision du Manuel: 03/11/2014 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com ICUSB232IS *Le produit actuel peut varier de la photos Adaptateur USB vers 1 port Série RS232 avec Isolation 5 kV et protection DES (ESD) de 15 kVManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

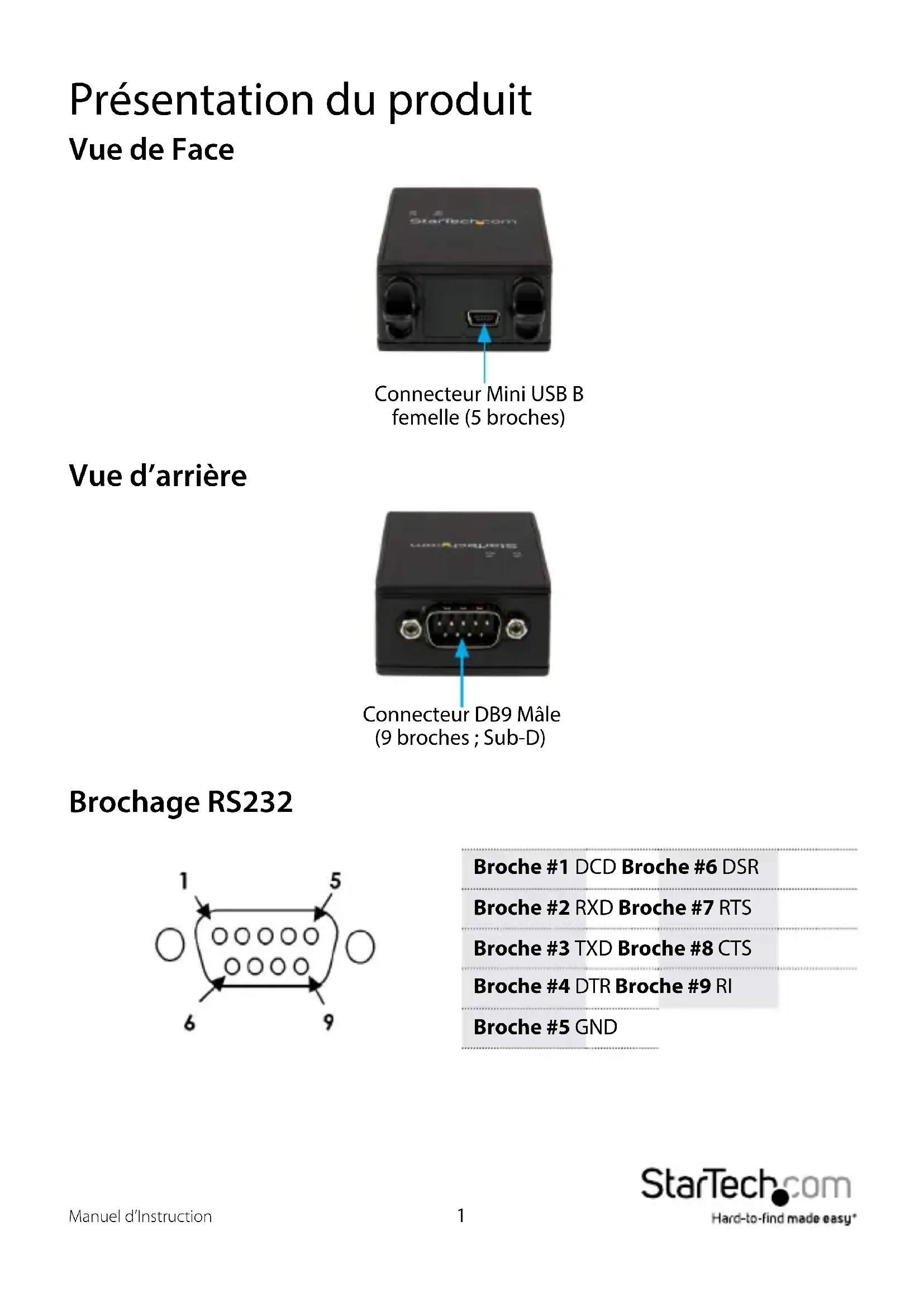

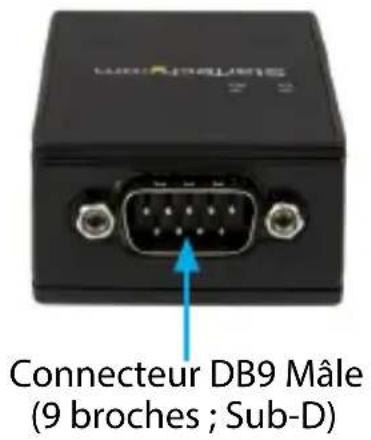

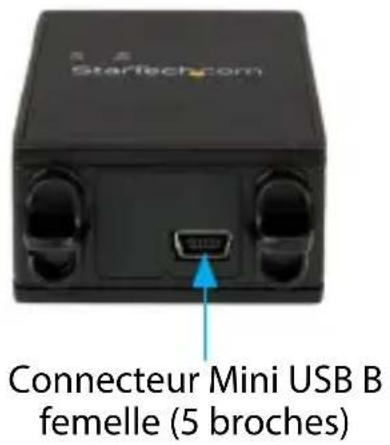

Présentation du produit Vue de Face Connecteur Mini USB B femelle (5 broches) Vue d’arrière Connecteur DB9 Mâle (9 broches ; Sub-D) Brochage RS232 Broche #1 DCD Broche #6 DSR Broche #2 RXD Broche #7 RTS Broche #3 TXD Broche #8 CTS Broche #4 DTR Broche #9 RI Broche #5 GNDManuel d’Instruction

Introduction Ajoute un port série RS232 isolé avec protection DES (ESD) via un port USB - Pour montage sur Rail DIN. Contenu de l’Emballage

• 1x Adaptateur Série vers USB

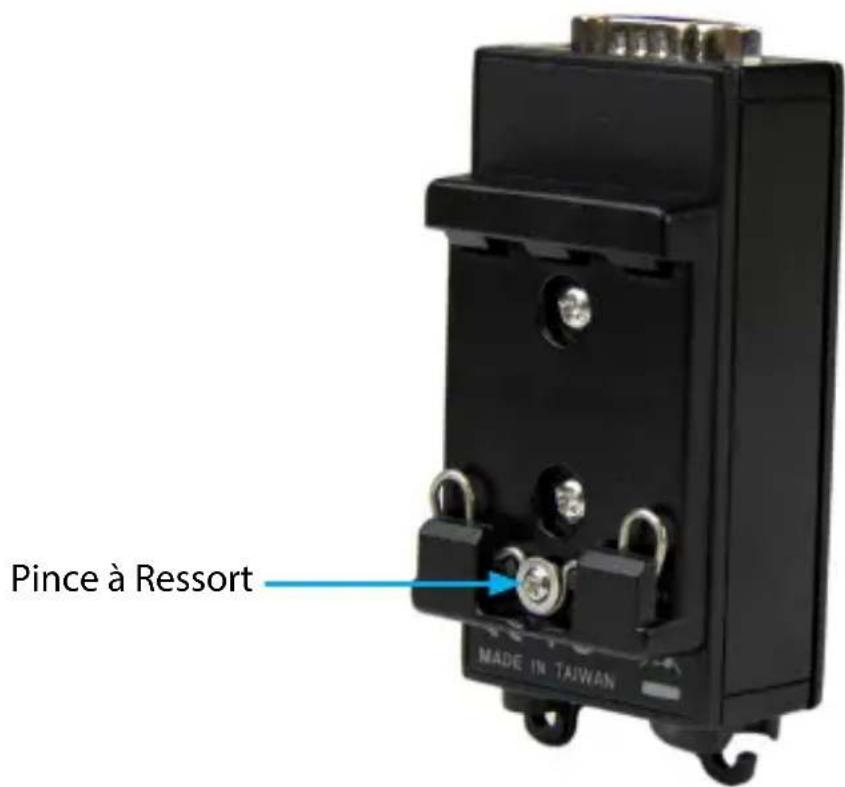

Installation Installation du Support (bracket) Rail DIN Si vous êtes en train de monter l’ICUSB232IS sur un Rail DIN, vous devrez d’abord xer à l’appareil, le support du Rail DIN (inclus dans l’emballage). Notez que la partie de pince à ressort du support, doit être en bas.

1. Tenez l’appareil d’ICUSB232IS avec le port USB vers le bas et en alignant les trous de

vis. Placez le support rail DIN à l’arrière de l’appareil.

2. Insérez et serrez les 2 vis (inclus dans l’emballage).

Pince à Ressort Installation du Logiciel Windows

1. Lors du démarrage de Windows, si la boîte de dialogue Assistant Matériel détecté

s’ache sur l’écran, annuler / fermer la fenêtre et insérez, dans le Lecteur de CD / DVD de l’ordinateur, le CD (inclus dans l’emballage).

2. Ouvrez le Gestionnaire de périphériques en cliquant-droit sur Poste de travail, puis

sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l’ordinateur, sélectionnez,Manuel d’Instruction

4. Sélectionnez Mettre à jour le pilote Logiciel, pour faire démarre l’Assistant Mise à

jour de pilotes de périphériques matériels.

5. Sur la fenêtre Comment voulez-vous rechercher le pilote logiciel ?, cliquez sur

Rechercher un pilote logiciel sur mon ordinateur.

6. Cliquez sur le bouton Parcourir et accédez à votre lecteur de CD / DVD, puis,

accédez dans le dossier “Win XP Vista Win 7 8”.

7. Selon le système d’exploitation que vous utilisez, sélectionnez le dossier approprié,

32 (i386) ou 64 bits (amd64). Puis, cliquez sur Suivant pour installer les pilotes.

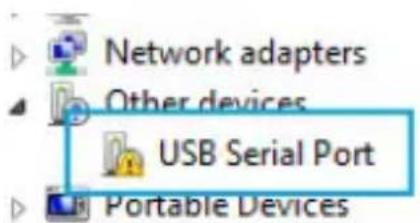

8. Répétez les étapes 4 à 7 pour ll’appareil “USB Serial Port” (“Port Série USB”), situé

dans la section Other Devices (Autres Périphériques). dans le panneau gauche, Gestionnaire de périphériques (Pour Windows 8, ouvrez le Panneau de conguration et sélectionnez Gestionnaire de périphériques).

3. Développez la section Universal Serial Bus Controllers (Contrôleur de bus USB) et

faites un clic droit sur le nouveau périphérique détecté “USB Serial Converter” (“Convertisseur Série USB”).Manuel d’Instruction

1. Connectez l’adaptateur série USB à un port USB disponible.

2. Insérez le CD (fourni dans l’emballage), dans votre lecteur de DVD / CD-ROM.

3. Accédez au dossier du système d’exploitation Mac.

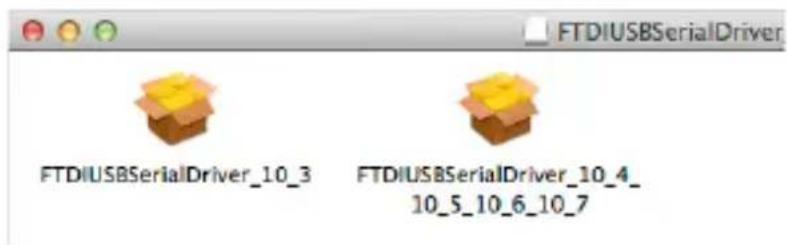

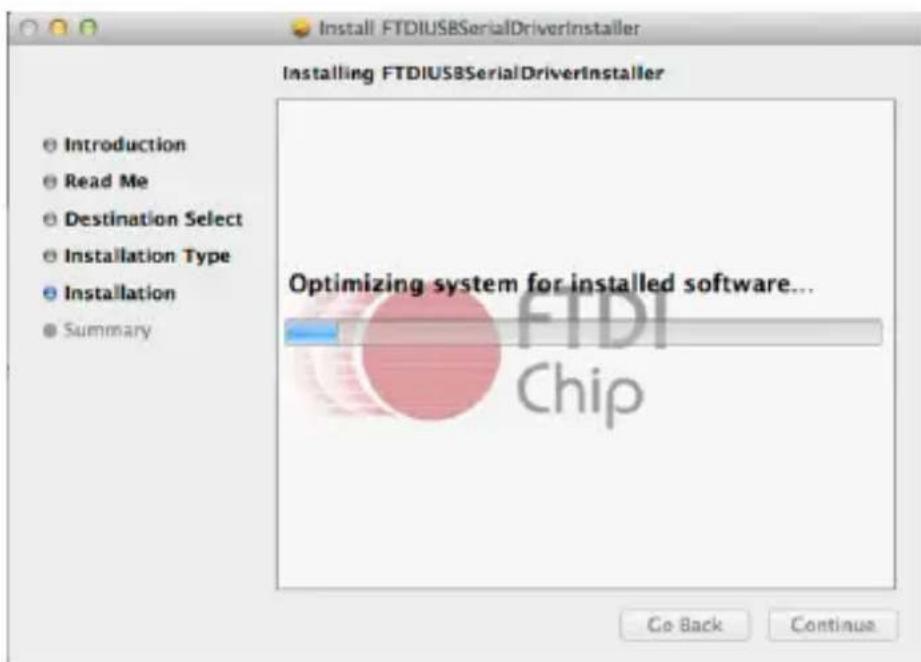

4. Montez le chier FTDIUSBSerialDriver_v2_2_18.dmg, puis, exécutez le chier

d’application FTDIUSBSerialDriver.pkg, approprié pour la version de Mac OS que vous utilisez.

5. Suivez les instructions à l’écran pour terminer l’installation.

REMARQUE : Une fois l’installation a terminée, vous pouvez être invité à redémarrer.Manuel d’Instruction

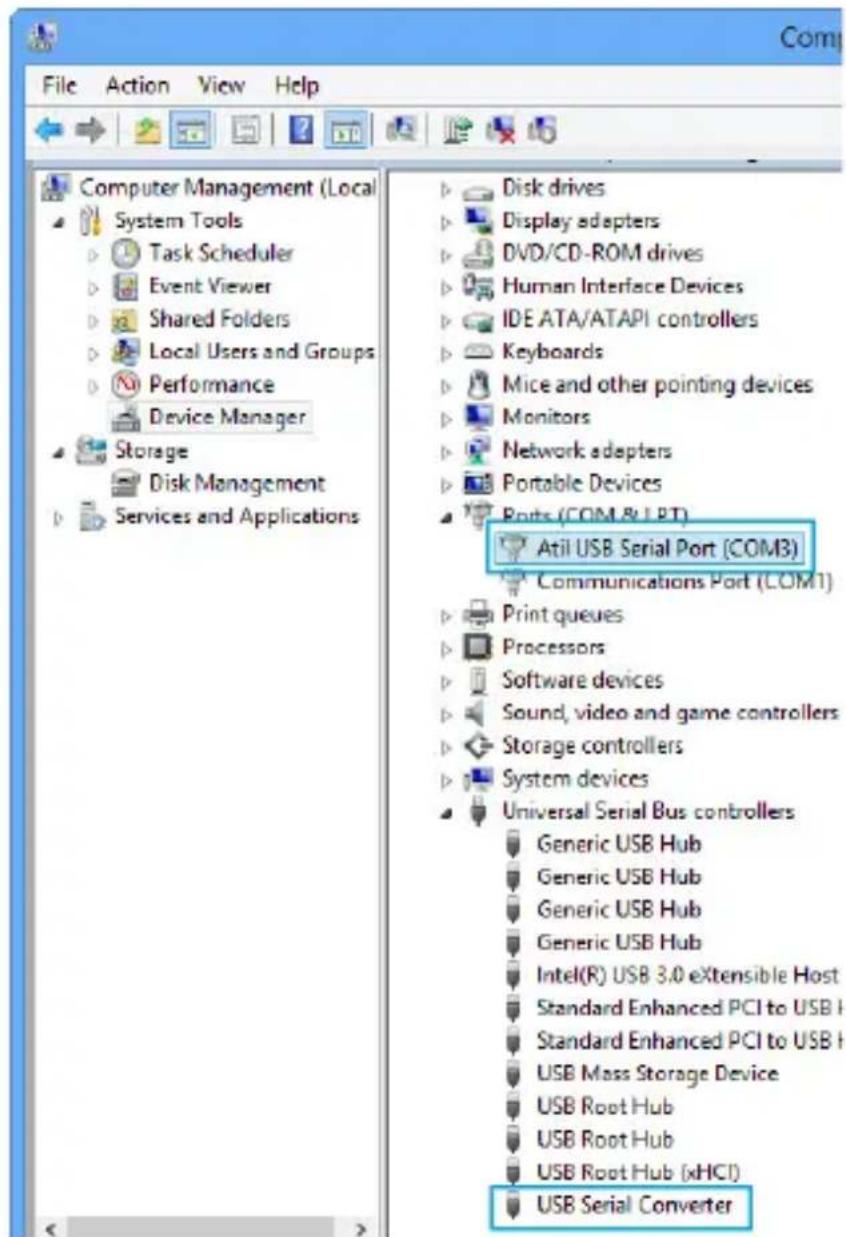

Vérication de l’installation

1. Ouvrez le Gestionnaire de périphériques en cliquant-droit sur Poste de travail, puis

sélectionnez Gérer. Dans la nouvelle fenêtre Gestion de l’ordinateur, sélectionnez, dans le panneau gauche, Gestionnaire de périphériques (Pour Windows 8, ouvrez le Panneau de conguration et sélectionnez Gestionnaire de périphériques).

2. Développez les sections Universal Serial Bus Controllers (Contrôleur de bus USB) et

Ports (COM et LPT). Sur une installation réussie vous devriez voir, dans la section Ports (COM et LPT), sans aucun point d’exclamation ou points d’interrogation, 1 périphérique Atil USB Serial Port (COMx), et 1périphérique convertisseur Série USB, dans la section Contrôleur de bus USB (Universal Serial Bus Controllers).Manuel d’Instruction

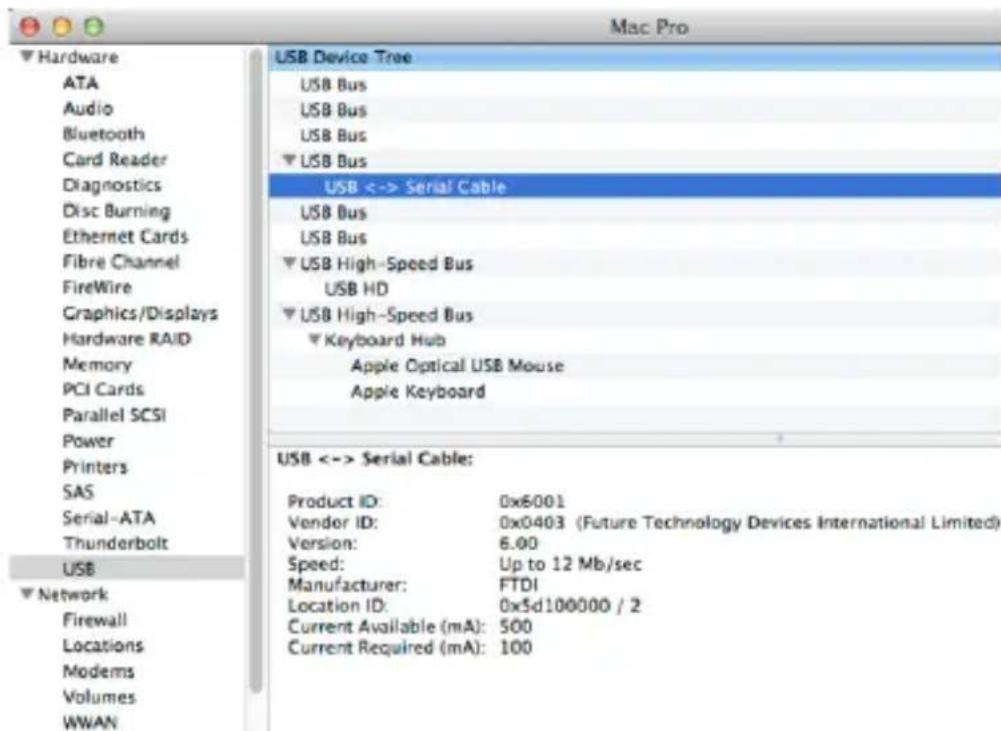

Système d’exploitation MAC

1. Ouvrez les Informations Système en cliquant sur le symbole Apple dans le coin

supérieur gauche, sélectionnez Á propos de ce Mac, puis sélectionnez Rapport système.

2. Développez la section “Hardware” (“Matériel”) et cliquez sur “USB” dans la colonne

de gauche. Avec l’adaptateur connecté, vous devriez voir le périphérique suivant dans la liste.Manuel d’Instruction

Spécications Interface Hôte USB 2.0 ID du chipset FTDI - FT232RL Ports externes 1x Connecteur DB9 Mâle (9 broches ; Sub-D) 1x Connecteur Mini USB B femelle (5 broches) Protocoles pris en charge RS-232 Débit en bauds maximal 921.6 Kb/s Bits de données 7, 8 Parité Paire, Impaire, Mark, Space, Aucune Bits d’arrêt 1, 2 Isolation 5 kV Protection DES 15 kV Température de fonctionnement -30°C vers 75°C Température de stockage -40°C vers 85°C Humidité Humidité relative de 5~95 % (Sans condensation) Dimensions 42 x 93 x 22 mm Poids 25g Systèmes d’exploitation compatibles Windows® 8 (32/64bit), 7 (32/64), Vista(32/64), XP(32/64), 2000, CE(4.2, 5.2 Windows® Server 2008 R2, 2003(32/64) Mac OS 10.x (testé jusqu’à la version 10.8), 9.x Linux 2.6.x, 2.4.x.Manuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
