Type de produit	Amplificateur 4 canaux
Marque	Focal
Modèle	AP 4340
Nombre de canaux	4
Puissance CEA (4 ohms)	4 x 70 Watts
Puissance maxi (2 ohms)	4 x 95 Watts
Puissance maxi (4 ohms bridgé)	2 x 190 Watts
Bande passante	10 Hz - 30 kHz (-3 dB)
Distorsion	0,06%
Diaphonie (1 kHz)	45 dB
Rapport signal/bruit (1W/A)	76 dB
Entrée	Entrée RCA
Sortie préamplifiée	Sortie RCA
Filtre passe-haut CH 1/2	60 Hz - 1,2 kHz
Filtre passe-bas CH 3/4	50 Hz - 250 Hz
Filtre passe-haut CH 3/4	100 Hz - 2,2 kHz
Bass boost	0 dB / 6 dB / 12 dB
Mode plein gamme (Full range)	Oui
Courant de repos	0,5 A (14,4 V)
Fusibles	2 x 15 A (respecter impérativement)
Section de câble recommandée	Selon longueur : >4 mm² (11 AWG) à >5 mm² (10 AWG)
Garantie (France)	2 ans

FOIRE AUX QUESTIONS - AP 4340 FOCAL

Comment installer correctement l'amplificateur AP 4340 ?

Avant toute installation, débranchez la borne négative de la batterie pour éviter les risques. Utilisez un câble d'alimentation de section adaptée à la distance (voir tableau dans la notice). Fixez l'amplificateur dans un endroit ventilé et sec.

Quelle est la puissance maximale en bridgé ?

En mode bridgé (4 ohms), l'AP 4340 délivre 2 x 190 Watts.

Comment régler les filtres de l'amplificateur ?

Les canaux 1/2 disposent d'un filtre passe-haut réglable de 60 Hz à 1,2 kHz. Les canaux 3/4 ont un filtre passe-bas (50-250 Hz) et un filtre passe-haut (100-2,2 kHz). Utilisez les réglages selon vos haut-parleurs.

Puis-je utiliser le mode plein gamme ?

Oui, l'AP 4340 dispose d'une fonction Full range qui désactive les filtres pour une réponse en fréquence complète.

Quel type de fusibles utiliser ?

Utilisez impérativement 2 fusibles de 15 A chacun. Ne dépassez jamais cette valeur.

Comment brancher l'entrée RCA ?

Connectez la sortie préamplifiée de votre source (autoradio) à l'entrée RCA de l'amplificateur. Utilisez des câbles de qualité pour éviter les interférences.

Que faire en cas de surchauffe ?

Assurez-vous que l'amplificateur est bien ventilé. Si la protection thermique s'enclenche, réduisez le volume ou améliorez la circulation d'air.

L'amplificateur est-il compatible avec des haut-parleurs de 2 ohms ?

Oui, il délivre 4 x 95 Watts sous 2 ohms. Attention à l'impédance totale en bridgé.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques.

Que couvre la garantie Focal ?

En France, la garantie est de 2 ans à compter de la date d'achat. Elle ne couvre pas les dommages liés à une mauvaise utilisation ou un branchement incorrect.

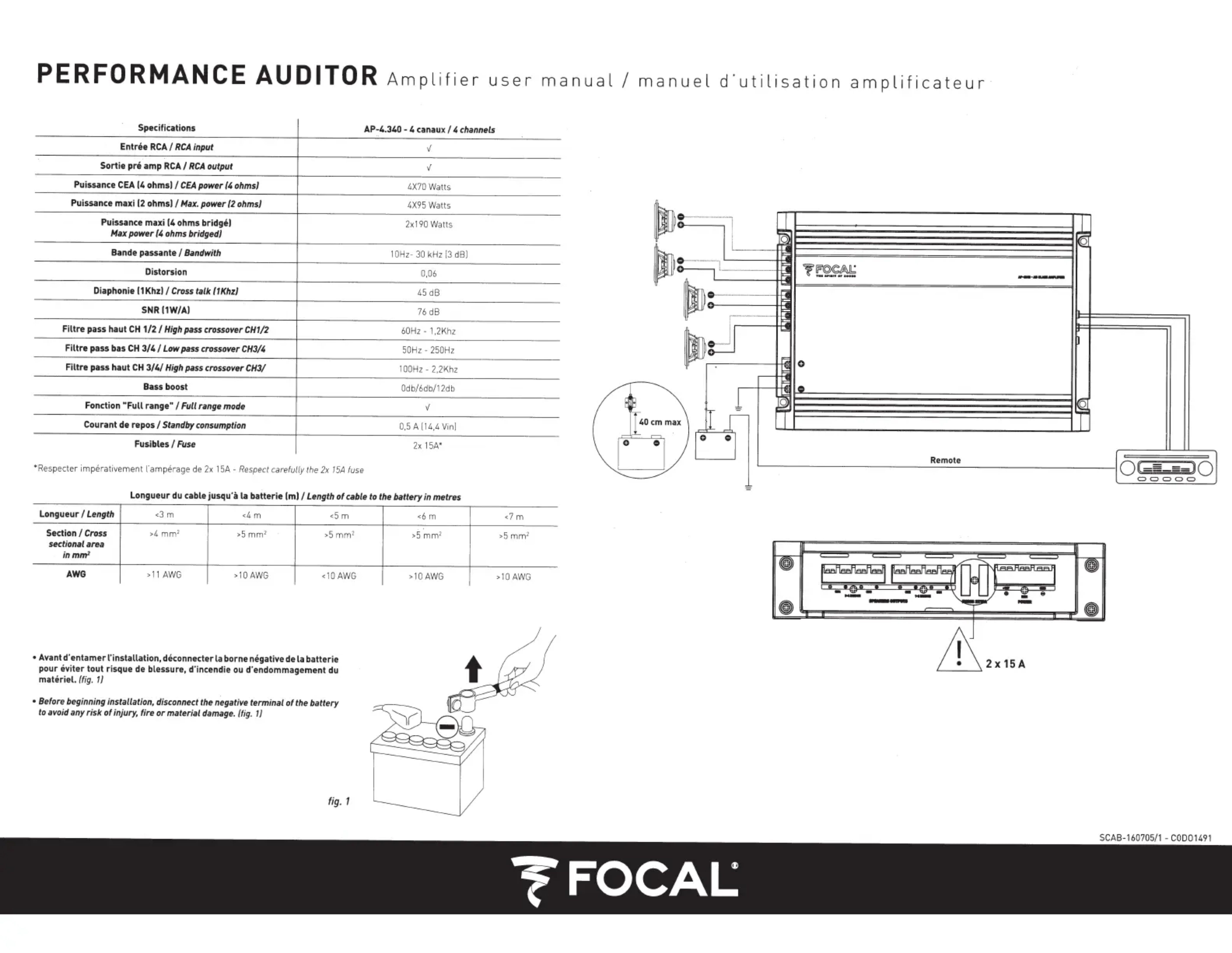

MODE D'EMPLOI AP 4340 FOCAL

Amplifier user manual / manuel d'utilisation amplificateur

Specifications	AP-4.340 - 4 canaux / 4 channels
Entrée RCA / RCA input	√
Sortie pré amp RCA / RCA output	√
Puissance CEA (4 ohms) / CEA power (4 ohms)	4X70 Watts
Puissance maxi (2 ohms) / Max. power (2 ohms)	4X95 Watts
Puissance maxi (4 ohms bridgé)Max power (4 ohms bridged)	2x190 Watts
Bande passante / Bandwith	10Hz- 30 kHz [3 dB]
Distorsion	0,06
Diaphonie (1Khz) / Cross talk (1Khz)	45 dB
SNR (1W/A)	76 dB
Filtre pass haut CH 1/2 / High pass crossover CH1/2	60Hz - 1,2Khz
Filtre pass bas CH 3/4 / Low pass crossover CH3/4	50Hz - 250Hz
Filtre pass haut CH 3/4/ High pass crossover CH3/	100Hz - 2,2Khz
Bass boost	0db/6db/12db
Fonction "Full range" / Full range mode	√
Courant de repos / Standby consumption	0,5 A [14,4 Vin]
Fusibles / Fuse	2x 1SA*

*Respecter impérativement l'ampérage de 2x 15A - Respect carefully the 2x 15A fuse

Longueur du cable jusqu'à la batterie (m) / Length of cable to the battery in metres

Longueur / Length	<3 m	<4 m	<5 m	<6 m	<7 m
Section / Cross sectional area in mm2	>4 mm^2	>5 mm^2	>5 mm^2	>5 mm^2	>5 mm^2
AWG	>11 AWG	>10 AWG	<10 AWG	>10 AWG	>10 AWG

- Avant d'entamer l'installation, déconnecter la borne négative de la batterie pour éviter tout risque de blessure, d'incendie ou d'endommagement du matériel. (fig. 1)

F Nous vous remercions d'avoir choisi Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Alin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

Conditions de Garantie

En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédé à vos frais, dans son emballage d'origine. Notre service après-vente analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMiab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterne communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Vous venez d'acquérir un produit Focal. Nous vous en remercions et vous souhaitons la bienvenue dans notre univers, celui du son haute-fidélité... Depuis plus de 30 ans, Focal conçoit, développe et fabrique des haut-parleurs, des enceintes acoustiques haut de gamme et plus récemment des casques. Innovation, tradition, performance, plaisir sont nos valeurs ; elles caractérisent "the Spirit of Sound". Où que vous soyez, un seul objectif pour nous : vous rassembler autour d'une passion commune, le son riche et authentique.
