M310IB - Caisson de basses JL Audio - Notice d'utilisation et mode d'emploi gratuit

Marque	JL Audio
Modèle	M310IB
Type de produit	Caisson de basses marin
Diamètre du haut-parleur	10 pouces (25,4 cm)
Impédance	4 ohms
Puissance admissible (RMS)	200 W
Puissance crête	400 W
Sensibilité	85 dB
Réponse en fréquence	30 - 200 Hz
Éclairage intégré	LED RGB
Nombre de couleurs LED fixes	7
Contrôleur RGB	Vendu séparément
Tension d'alimentation LED	12 V CC
Fusible recommandé pour LED	150 mA par haut-parleur
Résistance à l'eau	Oui (ne pas immerger)
Utilisation	Marine (bateau)
Installation	Professionnelle recommandée
Dimensions (diamètre extérieur)	270 mm
Profondeur de montage	120 mm
Poids	5,5 kg
Matériau de la membrane	Polypropylène
Entretien	Nettoyer avec un chiffon doux humide
Sécurité	Débrancher la batterie avant installation ; utiliser un fusible
Informations générales	Caisson de basses marin avec éclairage LED RGB ; résistant à l'eau

FOIRE AUX QUESTIONS - M310IB JL Audio

Comment installer le caisson de basses M310IB ?

L'installation nécessite des outils et équipements de sécurité appropriés. Il est recommandé de faire appel à un professionnel. Avant l'installation, débranchez la batterie du système audio et vérifiez l'absence d'obstacles derrière les surfaces de montage. Fixez solidement le produit pour éviter tout risque de dommages ou de blessures.

Comment brancher l'éclairage LED RGB ?

L'éclairage LED nécessite un câblage 12 V CC distinct pour chaque haut-parleur. Utilisez un fusible de 150 mA sur le fil positif jaune (+12 V) à 18 cm du haut-parleur. Pour changer les couleurs fixes, un contrôleur RGB (vendu séparément) est nécessaire. Consultez le schéma de câblage fourni.

Puis-je immerger ce haut-parleur ?

Non, ce produit résiste à l'eau mais ne doit pas être immergé ni soumis à un jet d'eau à haute pression. Il est conçu pour une utilisation marine en extérieur, mais une exposition prolongée à l'eau peut l'endommager.

Quel fusible utiliser pour l'éclairage LED ?

Pour le modèle M3-10 (10 pouces), le fusible recommandé est de 150 mA. Installez un porte-fusible approprié à 18 cm de chaque haut-parleur sur le fil positif jaune du circuit LED.

Comment obtenir différentes couleurs LED ?

Le câblage peut être configuré pour obtenir jusqu'à sept couleurs fixes de LED. Pour un réglage avancé, vous avez besoin d'un contrôleur RGB (vendu séparément).

Ai-je besoin d'un contrôleur RGB pour les LED ?

Non, vous pouvez obtenir sept couleurs fixes en câblant les fils selon le tableau fourni. Un contrôleur RGB est nécessaire si vous souhaitez un réglage dynamique des couleurs.

Puis-je monter ce haut-parleur dans le compartiment moteur ?

Non, ne montez pas ce produit dans un compartiment moteur ou une zone de chaleur extrême. Il est conçu pour une installation dans des zones ventilées du bateau.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide pour nettoyer la surface. N'utilisez pas de produits chimiques agressifs. Évitez de projeter de l'eau directement sur les connexions électriques.

Quelle est la puissance recommandée de l'amplificateur ?

Pour le M310IB, un amplificateur délivrant entre 100 et 200 W RMS par canal à 4 ohms est recommandé. Assurez-vous que l'amplificateur est adapté à une utilisation marine.

Le haut-parleur est-il étanche ?

Il est résistant à l'eau (splash-proof) mais pas étanche. Ne l'immergez pas. Il peut supporter les éclaboussures et la pluie légère, mais une exposition directe prolongée à l'eau peut endommager les composants.

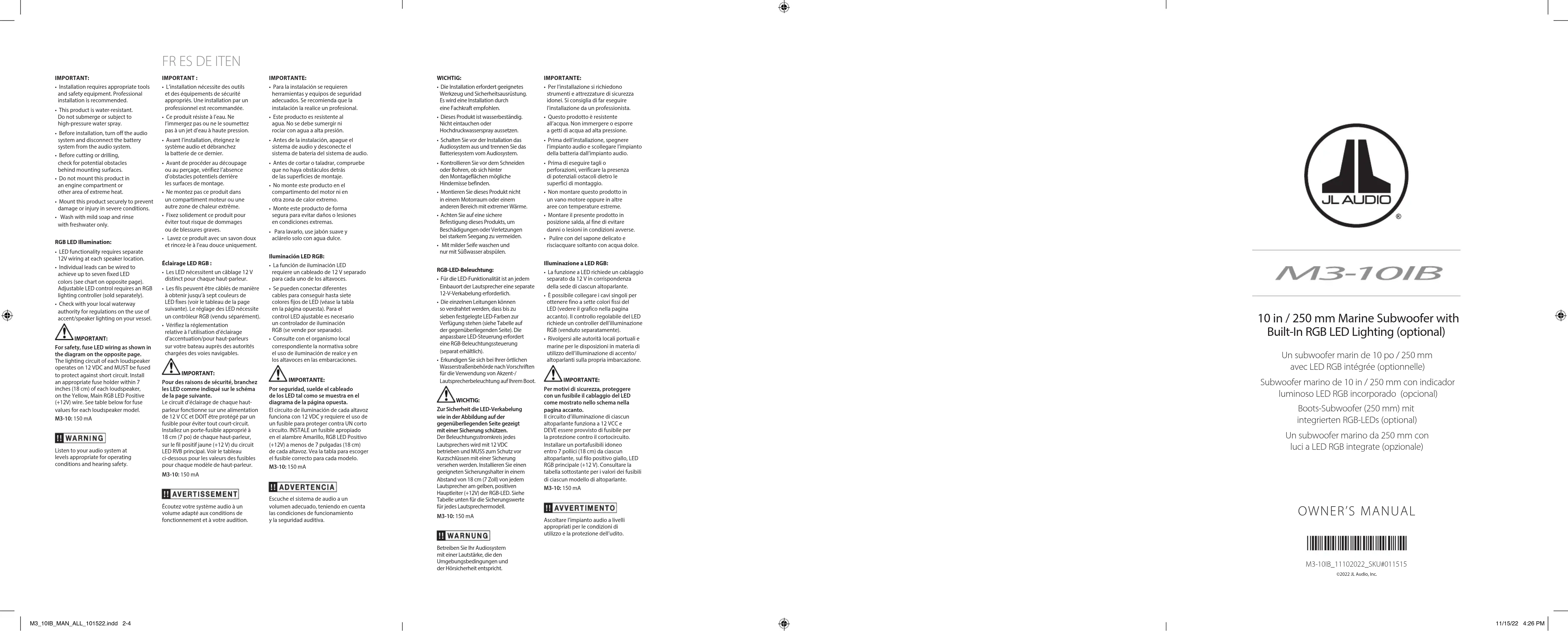

MODE D'EMPLOI M310IB JL Audio

• L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée. • Ce produit résiste à l'eau. Ne l'immergez pas ou ne le sounettez pas à un jet d'eau à haute pression. • Avant l'installation, ébnigez le système audio et déblanchez la batterie de ce dernier. • Avant de procéder au découpage ou au perçage, vérifiez l'absence d'obstacles potentiels dernière les surfaces de montage. • Ne monter pas ce produit dans un compartiment moteur ou une autre zone de chaleur extrême. • Flavez solidement ce produit pour éviter tout risque de dommages ou de blessures graves.

,

Éclairage LED RGB : - Les LED nécessitent un câblage 12° distinct pour chaque haut-parleur. - Les fils peuvent être câblés de man à obtenir jusqu'à sept couleurs de LED fixes (voir le tableau de la page suivante). Le réglage des LED nèces un contrôleur RGB (vendu sépanisme) - Verifies la réglementation relative à l'utilisation d'éclairage d'accentation/pour haut-parleurs sur votre bateau auprès des autorités changées des voies navigables.

A

IMPORTANT: Pour des raisons de sécurité, branchez les LED comme indiqué sur le schima de la page suivante. Le circuit d'éclairage de chaque haut-parleur fonctionne sur une alimentation de 12 V CC et DOIT être protégré par un fusible pour éviter tout court-circuit. Installez un porte-fusible approprié à 18 cm (7 po) de chaque haut-parleur, sur le fil postif jaune (+12 V) du circuit LED RVB principal. Voir le tableau d-dessous pour les valeurs des fusibles pour chaque modèle de haut-parleur. M3-10: 150 mA

!! AVERTISSEMENT

Écoutez votre système audio à un volume adapté aux conditions de fonctionnement et à votre audition

IMPORTANTE:

- D'Product images shown are for illustrative purposes only and may differ from the actual product. Due to a certain product development, all specifications are subject to change without recall. - Les insiges des produits sont faumes à titre diffusion qu'unement et prévent différent du produit rel. En saison du développement contrôle de nos produits, toutes les caractéristiques sont sausopérifier d'être modifiées sans patsés. - Les insiges des produits sont la production versant une production para finan écrivables ou passant différil le product net. Dato que est derissement de productors en continuous, selon les approficiaisons ainsi séparait avec un prévision ou plusait. - D'Les geniglent Produktilité dimmer non sur l'énergiehausung unfinnirons sur tamarafonds Product absenteurs. Durch die Veränderbentwicklung des Produits kalender latre lecteurs d'atlin ohne Herstandung geändert werden. - Les insiges des produits inclutée son scode a scope il creatine et potérèbre-differmin-dat-products effectifs. A cauta della relaquato consolidar-de-produttà, tatsinie quich di potérèbere osureggetti a modifica oscina prevasura.
