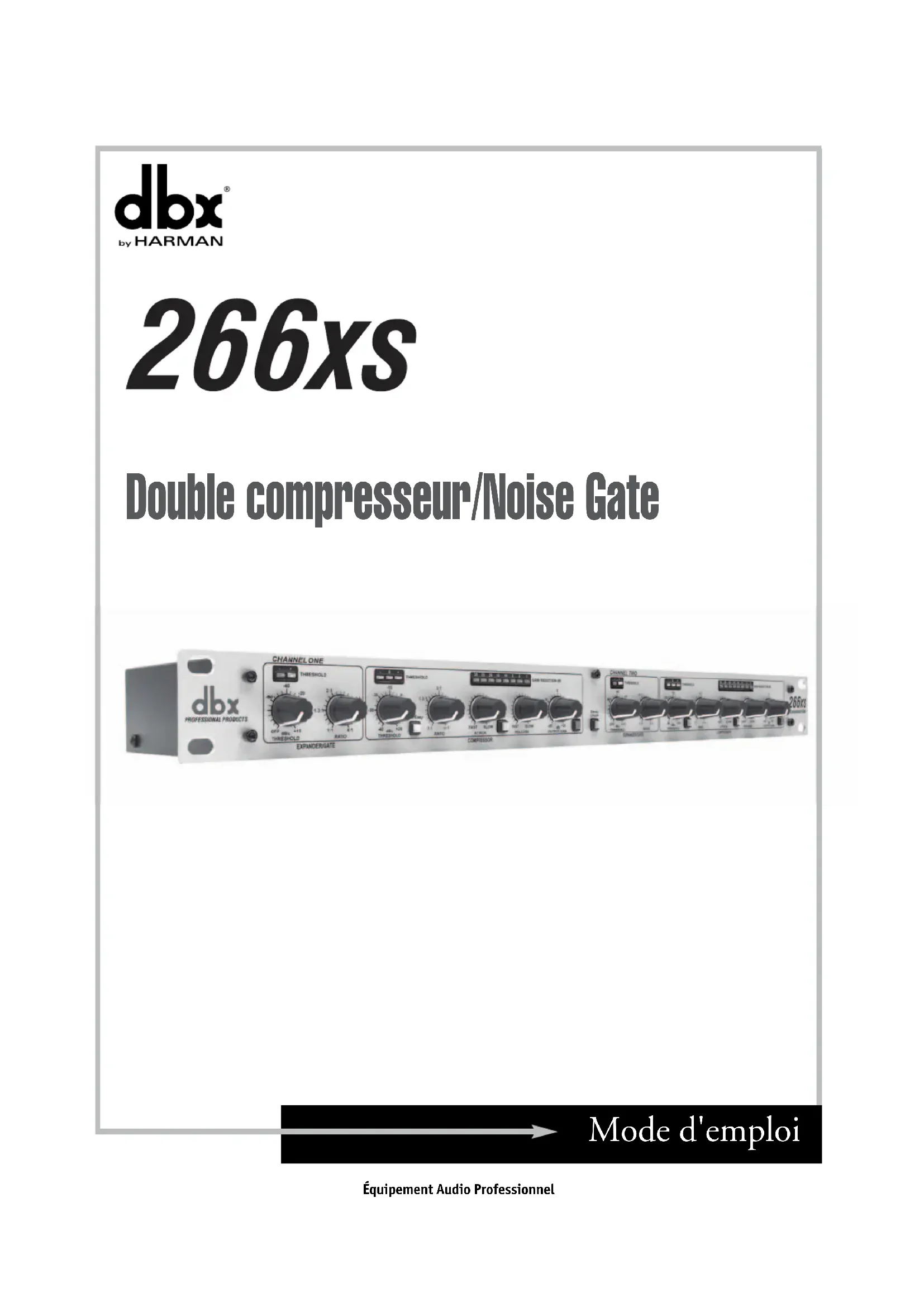

MODE D'EMPLOI 266xs DBX
Les symboles ci-dessus avertissent l'utilisateur des dangers potentiels resultant de la mauvaise utilisation des appareils électriques. Le symbole de l'éclair dans un triangle équilatéral avertit l'utilisateur de la présence d'une tension électrique pouvant constituer un risque d'électrocution. Le symbole du point d'exclamation dans un triangle équilatéral indique que l'utilisateur doit se reporter au mode d'emploi pour obtenir des consignes d'utilisation.
Ces symboles vous indiquent qu'aucune des pieces internes de l'appareil ne peut être réparée par l'utilisateur. N'ouvre pas l'appareil. Ne tentez pas de réparer l'appareil par vous-même. Confiez toutes les réparations à un technicien qualifié. Le fait d'ouvir l'appareil entraîne l'annulation de la garantie du fabricant. Ne laïsez pas l'appareil à proximate de sources liquides. Si du liquide s'est infiltré dans l'appareil, éteignez-le immidiatement et confiez-le à votre revendeur. Déconnectez l'appareil du secteur par temps d'orage
CONSIGNES DE SECURITÉ
POUR LES APPAREILS FOURNIS AVEC UN CORDON SECTEUR.
ATTENTION: CET APPAREIL DOIT ETRE RELIE À UNE PRISE SECTEUR AVEC MISE À LA TERRE.
Le code de couleur du cordon secteur est le suivant :
VERT et JAUNE - Terre BLEU - Neutre MARRON - Phase
Ces couleurs peuvent différer de celles utilisées pour votre prise secteur. Dans ce cas, procédez comme suit :
Le fil vert et jaune doit être connecté à la borne reperée par la dette E ou le symbole de terre, ou de couleur verte (ou verte et jaune).
Le fil bleu doit etre relié à la borne N, ou de couleur noire.
Le fil marron doit être relié à la borne L, ou de couleur rouge.
Il se peut que vous deviez utiliser un cordon secteur différent de celui foumi, selon le type de prise secteur disponible sur le lieu de l'installation. Pour changer la fiche, consultez un électricien qualifié — celui-ci doit utiliser le tableau ci-dessous. Le fil vert/jaune doit être connecté directement au bottier.
| CONDUCTeuR | COULEUR DE FIL | |
| Normal Variation | ||
| L PHASE MARRON NOIR | ||
| N NEUTRE BLEU BLANC | ||
| E TERRE | VERT/JAUNE | VERT |
ATTENTION: La déconnexion de la terre peut cause des problèmes avec l'appareil ou le système, qui risquent de creer une différence de potentiel électrique entre le chassin et la mise à la terre. Le fait de toucher le chassin et la mise à la terre simultanément peut alors cause des blessures graves ou mortelles.
MISES EN GARDE POUR VOTRE SECURITE. LIZEZ CE QUI SUIT :
CONSERVEZ CES INSTRUCTIONS.
RESPECTEZ TOUTES LES MISES EN GARDE.
SUVEZ TOUTES LES INSTRUCTIONS.
N'EXPOSEZ PAS L'APPEARIL AUX PROJECTIONS LIQUIDES. NE DEPOSEZ PAS DE RECIPIENT REMPLI DE LIQUIDE (VASE, VERRE, ETC.) SUR L'APPEARIL.
NETTOYEZ-LE UNIQUEMENT AVEC UN TISSU SEC.
VEILLEZ A NE PAS OBSTRUER LES OUVERTURES DE VENTILATION. INSTALLEZ L'APPAREIL EN SUIVANT LES INSTRUCTIONS DU FABRICANT.
N'INSTALLLEZ PAS L'APPAREIL PRÉS D'UNE SOURCE DE CHALEUR (RADIATEUR, AMPLIFICATAUR, ETC.).
UTILISEZ UNIQUEMENT LES FIXATIONS/ACCESSOIRS SPECIFIÉS PAR LE FABRICANT.
DéCONNECTEZ L'APPAREIL DU SECTEUR LORS DES ORAGES OU DES LONGUES PÉRIODES D'INUTILISATION.
Ne modifies pas la liaison de sécurité de la fiche secteur. Les fiches polarisées possèdent une lame plus large que l'autre. Les fiches avec terre possèdent une broche supplémentaire pour la mise à la terre. Il s'agit d'un élément de sécurité. Si la fiche foumie ne correspond pas au format de la prise secteur, faites remplaçer la prise par un électricien.
Évitez de marcher ou de pincer le cordon secteur, en particulier au niveau des fiches, prises et connecteurs de l'appareil.
Utilisé ce produit uniquement avec un chariot, un trépied, un support ou une table spécifique par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, prenez toutes les précautions lors des déplacements pour éviter tout accident.
Confiez toutes les réparations à un technicien qualifié. Vous ve dede faire contrcler ce produit s'il a été endomagne de chaque façon que ce soit, comme lorsque le cable d'alimentation ou la prise ont été endomagnes, qu'un liquide a été renversé ou que des objets sont tombés sur ou dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement, ou qu'il a subi un choc.
DECONNEXION DU SECTEUR: La fiche secteur doit demeurer accessible. Pour l'utilisation dans un Rack/systeme ne permettant pas d'acceder à l'embase, équipé le Rack/systeme d'un interrupteur d'alimentation omnipolaire avec une séparation de contacts d'au moins 3 mm.
POUR LES APPAREILS ÉQUIPÉS D'UN SUPPORT DE FUSIBLE EXTERNE : Remplacez le fusible uniquement par un autre fusible de type et de valeur identiques.
TENSIONS SECTEUR MULTIPLES : Cet apparéil peut nécessiter l'utilisation d'un cordon et/ou d'une fiche secteur de type différent, selon la source d'alimentation disponible sur le lieu d'utilisation ou d'installation. Relief cet apparéil uniquement à une source secteur correspondant aux valeurs indiquées à l'arrête de l'apparéil. Pour réduire les risques d'électrocution ou d'incendie, confiez toutes les réparations à un technicien qualifié.
CONSIGNES DE SECURITE IMPORTANTES
COMPATIBILITE ÉLECTROMAGNETIQUE
Cet appareil est conforme aux normes indiquées dans la Déclaration de conformité. Son fonctionnement est soumis à ces deux conditions :
- Cet apparéil ne doit pas causeur d'interférence nuisible, et
Il doit accepter toutes les interférences reçues, incluant celles qui pourraient affecter son fonctionnement.
L'utilisation de cet appareil dans des zones soumises à d'importantants champs electromagnétiques est à évier.
- Utilisez uniquement des cables de connexion blindés.
FICHES SECTEUR AU ROYAUME-UNI
Il est dangereux d'utiliser un cordon secteur dont la fiche est coupée ou endommagée. N'utilise jamais de cordon secteur dans cet etat. NE CONNECTEZ JAMAIS DE CORDON SECTEUR COUPE OU ENDOMMAGE A UNE PRISE SECTEUR 13 AMPÉRES.
N'utilisez jamais le cordon secteur sans le cache-fusible. Des cachefusibles sont disponibles auprès de tous les revendeurs. Utilisez EXCLUSIVEMENT des fusibles de rechange de 13 ampères ET agreés ASTA BS1362.
Cao produc no doit pas brie jure avec les ordres minagretes. Il exiteu un service de collecte aqquilier pour la production Electronique oue. Ce service respecte la legislation sur la surveillance appropriale, la requeliation et la recyclage.
Le consommateurs du 25 pays membrantes de l'union europaea, de la Suisse et de la Norvaga peuvent se déspartirroidrementdeles produitselectroniquesuseldansdaspoiteodellactaleglneouaprible d'unrevenrable[nonqu'unnouveauproductesachetal). Pour les autres pays,vouilliescontactervoi administratiorlescaepourconnurela mthodedmeaurobet appropriable.
En precedant aile,vouilasassurqquevoireprodukteraecorrectementtend,riquiplarsterequidalde pretenirles effetsnigfihospoisesur'environnementetaleanot.
Déclaration DE CONFORMITE
déclare que le produit :
Nom du produit : dbx 266xs
Remarque: Suffixe peut'être requis pour la CE.
Options: Acune
est conforme aux normes suivantes :
Securite : IEC 60065 -01+Amd 1
EMC: EN 55022:2006 (N/A; Analog Product)
IEC61000-4-2
IEC61000-4-3
IEC61000-4-4
IEC61000-4-5
IEC61000-4-6
IEC61000-4-8
IEC61000-4-1
Informations supplémentaires :
Le produit mentionné est conforme aux normes :
Directives basse tension 2006/95/EC
Concernant les directives 2005/32/EC et CE 1275/2008 du 17 décembre 2008, ce produit est concu, produit, et classe comme Equipement Audio Professionnel et reste exempt de ces directives.
Roger Johnsen
Vice-Président de l'Ingénieurie
Date: 1er novembre 2010
Contact en Europe : Voitre revendeur ou distributeur dbx, ou
Harman Music Group
1.1 Utilisation elementaire de la compression.....1
1.2 Utilisation elementaire du Noise Gate 1
1.3 Contacter l'assistance technique.. 2
1.4 Garantie 3
2.1 Face arrirée 4
2.2 Face avant.. 5
Section 3 - Connexions .8
Section 4 - Assistance technique/retour useine....9
4.1 Assistance technique.. 9
4.2 Carte d'enregistrement et avis de l'utilisateur....9
Section A - Annexes. 10
A.1 Caracteristiques techniques. 10
A.2 Plan de cablage 11
Section 1 - Introduction
Merci d'avoir besoin le compresseur/Noise Gate dbx 266xs. Le 266xs offre la qualite sonore et les performances celèbres à dbx aux musiciens professionnels, DJ, ingénieurs du son, ou à toute personne recherchant un compresseur/Noise Gate simple permettant d'obtenir rapidement et facilement une compression, un Gate et une expansion de qualité. Lisez ce mode d'emploi car il vous donnera les informations utiles pour utiliser votre apparéil de façon optimale.
1.1 Utilisation elementaire de la compression
- Traiter le son d'une grossse caisse ou d'une caisse claire
- Augmenter le Sustain d'une guitare ou d'un synthetiseur
Homogeneiser les variations de niveau d'une prise de chant - Faire ressortir un signal dans un mixage
- Éviter la saturation du système
- Optimiser la dynamique lors du transfert numérique vers analogique
Le compresseur 266xs possède toutes les fonctions nécessaires pourTRAitter efficacement la dynamique du son, ajouter du punch auxsons trop "mous" ou ajouter du Sustain aux instruments. Pour commencer, le 266xs vous offre « la compression classique de dbx », rendue célibre par les compresseurs de la série 160. Il vous suffit de régler les temps d'attaque (Attack) et de rétablissement (Release) en position centrale pour obtenir un fonctionnement similaire à celui des ces processeurs. Mais ce n'est pas tout. Les réglages de temps d'attaque et de rétablissement (calculés automatiquement selon le signal traité et contrôlés par le circuit AutoDynamic™ de dbx), permettent au 266xs de vous offrir un traitement de gestion lente de la dynamique ou de blocage total de l'échéage.
1.2 Utilisation élémentaire du Noise Gate
- Traitément dessons de percussions sans réverbération (par exemple, caisse claire, grosse caisse)
- Traitément dessons à déclin plus long (par exemple, cymbales, piano)
- Suppression du ronflement ou du bruit d'instruments sur scene ou en enregistrement
- Expansion pour réduire le bruit sur dessons faibles (par exemple, voix, instrument à vent)
Le Gate du 266xs peut couvir tous vos besoin, que ce soit pour éliminer un bruit de fond, renforcer la nettete d'un son de percussions ou modifier l'enveloppe d'un instrument. Le Noise Gate du 266xs est plus souple qu'un Gate habituel car il combine les caractéristiques du Noise Gate et de l'expandeur. Alors que les Gates ont généralement un domaine d'application restreint (par exemple traitement des percussions), le Gate du 266xs agit comme un expendeur progressif avec des réglages faibles de taux (parfait pour la voix, les guitares, etc.) et peut également fonctionner en Gate "tout-ou-rien" avec des réglages de taux plus élevés. Vous trouvez dans les pages suivantes les réglages initiaux conseillés. Ces réglages couvrent les besoin courants en compression et Gating. Cependant, le 266xs peut modifier la qualité du son de bien d'autres manières. Nous vous recommendons d'experimenter avec les réglages du 266xs; servez-vous des réglages initiaux, essayez-en d'autres complètement différents, faites des combinaisons inhabituelles de compression et de Gate. Le résultat peut être surprenant, mais au final, vous trouvez la configuration couvrant parfaitement vos besoin.
1.3 Contacter l'assistance technique
Si vous avez besoin d'une assistance technique, contactez l'assistance technique de dbx. Préparez à l'avance une description précise du problème. Notez le nombre de série de votre apparéil, il est imprimé sur une étiquette collée sur le boîtier. Si vous n'avez pas encore rempli et envoyé votre carte d'enregistrement de garantie, merci de bien pouvoir le faire. Vous pouvez aussi vous enregistrer en ligne sur le site www.dbxpro.com.
Avant de returner votre produit à l'usine, nous vous invitons à consulter le manuel. Assurez-vous d'avoir suivi les étapes d'installation et les procédures d'utilisation. Pour une assistance supplémentaire, merci de contacter notre département d'assistance technique par téléphone au (801) 568-7660 ou en vous connectant sur www.dbxpro.com. Si vous doivent returner leur produit pour réparation, vous doivent d'abord IMPÉRATIVÉMENT contacter l'assistance technique pour obtenir un numéro d'autorisation de return.
Aucun article returné ne sera accepté sans numero de return.
Merci de vous reférer aux informations concernant la garantie à la page suivante, qui s'applique uniquement au premier utiliseur. ÀpRES expiration de la garantie, il vous sera demanded un montant raisonnable pour les pieces, la main d'oeuvre et l'emballage si vous choisissez de faire réparer par le SAV. Dans tous les cas, les frais de transport jusqu'à l'usine sont à votre charge. dbx prendra les frais de return à sa charge si l'appareil est toujours sous garantie.
Utilisez l'emballage d'origine si vous l'avez conservé. Notez sur l'emballage le nom de l'expéditeur et faites apparaitre, en lettres rouges, la mention : "FRAGILE !" Ecrivez également le numéro de retour (RA suivi du número) sur le colis à un endroit visible. Veillez à assurer votre colis. Envoyez votre colis avec le port payé d'avance et non en port du. N'envoyez pas votre colis par la poste.
1.4 Garantie
Cette garantie n'est valable que pour l'acheteur d'origine et seulement aux États-Unis.
-
La carte de garantie qui accompagne le produit doit etre postee dans les 30 jours suivant la date d'achat pour etre valide. Vous pouze egalement vous inscrie en ligne sur www. dbxpro.com. La preuve d'achat est sous la responsabilité du cons C'est a l'acheteur de fournir la preuve d'achat. L'acheteur devra fournir un exemplaire de la facture originale pour bénéficiaire de la garantie.
-
dbx ne garantit son produit que lorsqu'il est acheté et utilisé aux États-Unis. dbx garantit ses produits exempls de défauts de pieces et de main d'oeuvre dans des conditions normales d'utilisation.
- En vertu de cette garantie, la responsabilité de dbx se limite à la réparation ou, si besoin est, au remplacement du matériel défectueux ou qui présente des signes de défectuosité, à condition que le produit soit returné chez dbx accompagné du bordereau d'autorisarion de retard délivré par l'usine qui offre une garantie de deux ans pieces et main d'oeuvre. Un numero d'autorisation de retard doit d'abord être obtenu auprès de dbx. La société ne sera pas tenue responsable des dommages liés à l'utilisation du produit seul ou avec d'autres.
- dbx se reserve le droit d'apporter des changements dans la conception, de faire des ajouts ou d'améliorer le produit, sans aucune obligation demettre à niveau les produits déjà fabriqués.
- Ce qui precede remplace toute autre garantie exprimée ou implicite, et d'autre part dbx n'autorise personne à assumer en son nom toute obligation ou responsabilité en relation avec la vente de ce produit. Enaucun cas dbx ou ses revendeurs ne peuvent etre tenus pour responsables de dommages directs ou indirects ou d'un retard dans l'execution de cette garantie, en raison de causes indépendantes de leur volonte.
Les conditions de garantie varient selon la zone géographique. Consultez notre revendeur ou votre distributeur pour connaître en détaill les conditions de cette garantie.
Section 2 - Mise en œuvre

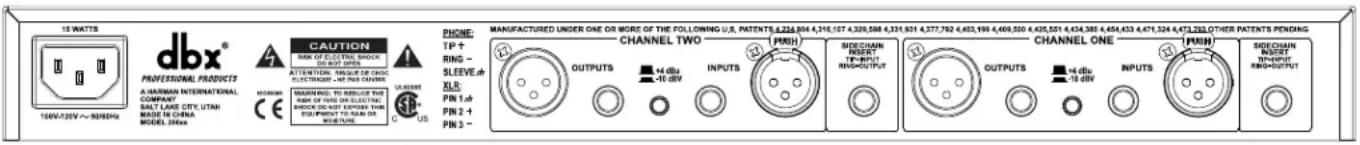

2.1 Face arrête
Embase d'alimentation secteur
L'alimentation du dbx 266xs accepte une tension de 100V à 120V avec une fréquence de 50Hz à 60Hz . Un cordon d'alimentation CEI est fourni avec l'appareil. La version française accepte une tension de 220V à 240V avec une fréquence de 50Hz à 60Hz .
ATTENTION: Assurez-vous que le la tension secteur corresponde aux valeurs sérigraphiées sous l'embase secteur. Connecter l'appareil à une source secteur non-appropriée pourrait cause d'importants dégats non couverts par la garantie.
Attention: N'ouvre jamais l'appareil. Aucune piece pouvant etre remplacee ou reparee par l'utilisateur ne se trouve a l'intérieur.
Embases d'entree INPUT (Canaux 1 et 2)
Utilisez un cable Jack 6,35 mm stéreo ou XLR pour connecter ces entrées à l'appareil source. Les entrées INPUT du 266xs acceptent les signaux symétriques et asymétriques. L'impédance d'entrée est supérieure à 40 kOhms.
Embases de sortie OUTPUT (Canaux 1 et 2)
Les sorties OUTPUT sont au format Jack 6,35 mm symétriques ou asymétriques ou XLR fémelle. Le signal de sortie maximum est > + 20 dBu. +4 dBu, l'impédance de sortie est de 100 Ohms en symétrique et de 50 Ohms en asymétrique. -10 dBV, l'impédance de sortie est d'1 kOhm en symétrique et de 500 Ohms en asymétrique.
Cette touche selectionne un niveau de fonctionnement nominal de -10 dBV ou de +4 dBu. Quand cette touche est enforcée, un niveau de -10 dBV est selectionné. Quand elle est relachée, +4 dBu est selectionné.
Embase SIDECHAIN INSERT
Cette embase Jack 6,35 mm stéreo est insérée dans le trajet du circuit de détention du 266xs. L'anneau du Jack sert de départ, transportant une version découlée du signal d'entrée du 266xs, avec une impédance de 2 kOhms. La pointe sert de retour du signal transmis au circuit de détention du 266xs,Traits par un proceseur exter (par exemple un égaliseur,pour uneutilisation en dé-esseur ou en Gate/compression variable en fréquence).Le circuit SIDECAININSERT du 266xs peut receivevoir le signal de sortie de divers types de matériels en utilisant une fiche jack 6,35 mono.L'impédance d'entrée est supérieure à 10 kOhms.
Remarque: Lorsqu'une fiche est connectée à l'embase, le trajet du signal entre l'embase d'entrée (INPUT) et le circuit de détction du 166xs est automatiquement interrompu.

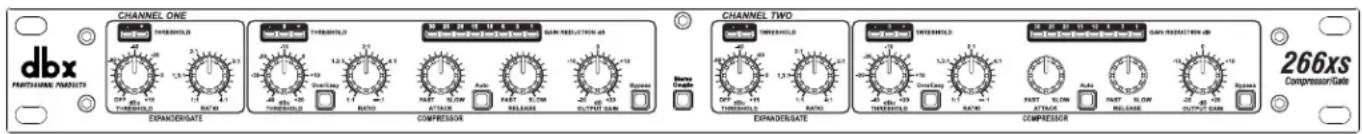

2.2 Face avant
Touche STEREO COUPLE
Cette touche permet deCHOISIR entre le mode stereo ou double mono.Enoncez la touche STEREOCOUPLE pour selectionner le mode stereo dans lequel le Canal 1 devient le canal "maitre"; tous les reglages, touches et temoins du canal 2 sont desactives (a l'exception de I'afficheur GAIN REDUCTION),le canal 2 fonctionnant en esclave". Quand la touche STEREOCOUPLE est relachee, l'appareil fonctionne comme deux compresseurs/ Noise Gates mono séparés, avec leurs propres reglages independants.La touche STEREOCOUPLE s'allume en rouge pour indiquer que le 266xs fonctionne en mode de couplage stereo.
Touche BYPASS
Enonceze cette touche pour bipasser les réglages de la face avant ; le signal d'entrée est transmis directement en sortie, évitant ainsi tout traitement effectué par le 266xs. Le signal d'entrée reste intact jusqu'à la sortie. Le Bypass est particulièrement utile pour comparer les signauxTraits et non-traités.Remarquez qu'en mode stéreo (touche STEREO COUPLE enfoncée), la touche BYPASS du canal 1 contrôle les deux canaux. La touche BYPASS s'allume en rouge lorsque le mode BYPASS est activé.
Afficheur GAIN REDUCTION (dB)
Il affiche l'attenuation effectue sur le signal d'entrée par le compresseur ou l'expandeur/Noise Gate du 266xs. Lorsque les fonctions compresseur et expandeur/Gate sont activées en même temps, l'afficheur indique la réduction de gain maximalé effectué par la fonction dominante - le compresseur ou l'expandeur/Gate.
Réglage OUTPUT GAIN (dB) (gain de sortie)
Ce réglage permet de régler le gain général du 266xs (jusqu'à ±20 dB). Le réglage OUTPUT GAIN est particulièrement utile pour compenser l'attenuation du niveau du signal due à la compression. Àpres avoir sélectionné le taux de compression, réglez le bouton OUTPUT GAIN pour ajouter le même niveau de gain que celui indiqué par les afficheurs de réduction de gain (GAIN REDUCTION). Par exemple, si l'afficheur montre un niveau moyen de réduction du gain de 10 dB, réglez alors le bouton OUTPUT GAIN sur +10 dB pour compenser la réduction de gain de 10 dB en sortie du 266xs.
Remarque: Les réglages du compresseur et de l'expandeur/Gate du 266xs sont interactifs et peuvent affecter le gain; surveillez vos niveaux de sortie.
Remarque: Reglez le taux de compression (RATIO) sur 1:1 pour désactiver le comprésur, quels que soient le réglage de seuil (THRESHOLD) et l'état des Leds BELOW/OVEREASY/ ABOVE. Un réglage de seuil de +20 dB empêche toute compression, sauf celle des crétes de niveau élevé.
Touche OVEREASY
Enforcez cette touche pour selectionner le mode de compression OverEasy®. La Led orange THRESHOLD s'allume lorsque le signal est dans la plage OverEasy. Lorsque cette touche est relachée, le 266xs fonctionne en compresseur Hard Knee et la Led orange n'est pas allumée.
Réglage THRESHOLD et LeDs BELOW/OVEREASY/ABOVE du compresseur
Ce potentiemetre permet de regler le seuil de compression entre -40 dB et +20 dB. En mode Hard Knee, le seuil de compression est le point au-dessus duquel le rapport entre les niveaux d'entrée et de sortie cesse d'être constant.
En mode OverEasy, le seul correspond au milieu de la plage OverEasy, soit à mi-chemin de la compression.
Les trois Leds du réglage THRESHOLD indiquent la position du signal d'entrée par rapport au seuil de compression. La Led verte s'allume quand le signal est en-dessous (BELOW) du seuil, la Led rouge s'allume quand le signal est au-dessus (ABOVE) du seuil et la Led jaune s'allume quand la touche OVEREASY est enforcée et que le signal se trouve dans la plage OVREASY.
Le circuit OverEasy du 266xs permet une compression extrémement douce, naturelle et sans bruits parasites, du fait d'une compression progressive à l'approche du seuil. En mode OverEasy, les signaux activent progressivement le circuit de gain du 266xs à mesure qu'ils se rapprochant du niveau de référence déterminé par le réglage THRESHOLD. Ils ne subissant une compression complète déterminée par les réglages de taux (RATIO), de temps d'attaque et de rétablissement qu'une fois le niveau de seuil THRESHOLD dépassé. Le traitement augmente ensuite jusqu'à atteindre le niveau déterminé par les réglages.
En mode Hard-Knee, le 266xs peut fournir une compression abrupte ainsi qu'une force limitation. Remarquez qu'en mode Hard-Knee la Led orange ne s'allume pas lorsque le signal d'entrée dépasse le seuil. Le signal est soit compressé (au-dessus du seuil), soit non-compressé (au-dessous du seuil).
Remarque: Meme si aucun signal d'entrée n'est present, il est normal que les LEDs s'allument brievement lorsque l'appareil est place sous/hors tension.
Réglage de taux de compression (RATIO)
Ce bouton permet de régler le taux de compression appliqué au signal d'entrée. Tournez-le vers la droite pour augmenter le taux de compression, avec une valeur comprise entre 1:1 (pas de compression) et :1 (le compresseur agit alors comme un limiteur de crétes, particulièrement avec un réglage de temps d'attaque rapide).
Lorsque le signal d'entrée dépasse le niveau de seuil défini par le réglage de THRESHOLD, le réglage de taux déterminé la variation en dB du signal d'entrée nécessaire pour augmenter de 1 dB le niveau en sortie du 266xs. Un réglage de 2:1 signifie qu'une augmentation du signal d'entrée de 2 dB (au-dessus du seuil) produit une augmentation de 1 dB du signal en sortie. Un réglage de :1 signifie que le signal doit augmenter de façon infinie en entrée pour augmenter de 1 dB en sortie.
Réglages de temps d'attaque (ATTACK) et de rétablissement (RELEASE)
Le réglage d'attaque déterminée la durée nécessaire au 266xs pour compresser le signal une fois que son niveau dépasse le seuil déterminé. Le réglage varie entre rapide (FAST), pour une compression plus forte avec très peu de dépassement, et lente (SLOW), pour une compression plus progressive. Avec un temps d'attaque très rapide, le 266xs agit comme un limiteur de créme même si le circuit de détction est à valeur efficace (RMS). Avec un temps d'attaque plus lent, le 266xs agit comme un compréseur/limueur détector de valeur efficace (ou moyenne).
Le réglage de rétablissement (Release) détermine la vitesse à laquelle le signal retrouve son niveau d'origine. Le réglage varie de rapide (la compression suit de très pres l'enveloppe du signal d'entrée), à lent (pour une compression très douce).
Il n'existe pas de règle absolue pour régler les temps d'attaque et de rétablissement.
Néanmoins, en règle générale, utilisez des valeurs suffisamment lentes pour éviter l'effet de "pompage" ou "d'aspiration" lorsque le bruit de fond est modulé par l'énergie dominante du signal. Le temps de rétablissement doit être suffisamment rapide pour éviter la suppression du signal après une transitoire ou un signal de forte amplitude. Pour des basses fréquences (guitare BASSE, par exemple), règlez les temps d'attaque et de rétablissement à 2:00 heures ou plus lent.
Remarque: Les temps d'attaque et de rétablissement opèrent ensemble et en conjunction avec le réglage de taux (RATIO). La modification de l'un de ces réglages peut nécessiter la modification d'un autre.
Touche AUTO
Cette touche est prioritaire sur les réglages ATTACK et RELEASE et active des temps d'attaque et de rétablissement calculés automatiquement selon le signal traité. Ces valeurs sont dérivées du signal d'entrée et varient en temps réel pour:gérer la dynamique du signal d'entrée. Activez la fonction AUTO pour obtaining le «son classique dbx» des modèles anciéurs au 266xs, qui sont devenus des références dans l'industrie de la musique.
Réglage THRESHOLD et LeDs BELOW/ABOVE de l'Expandeur/Gate
Remarque: L'expandeur/Gate est inopérant quand le réglage de THRESHOLD est en position OFF.
Le réglage de ce bouton définit le niveau au-dessus duquel le Noise Gate est totallement ouvert et laisse le signal d'entrée passer jusqu'à la sortie. En position minimum (sur OFF), le signal contourne le Noise Gate et passes sans être attenué. En position maximale (réglée à fond à droite), le Noise Gate atténue les signaux d'entrée en-dessous de +15 dBu. L'importance de l'atténuation dépend du réglage RATIO de l'expandeur/Gate.
Les deux Leds de la section Expandeur/Gate indiquent la position du signal d'entrée par rapport au seuil choisi. La Led rouge s'allume quand le signal est AU-DESSOUS du seuil, la verte quand le signal est AU-DESSUS.
Réglage RATIO de l'expandeur/Gate
Ce réglage détermine l'atténuation à appliquer au signal d'entrée lorsqu'il est sous le seuil, allant d'une expansion douce (appropié pour les signaux mixés, le chant, etc.) à un effet Gate fort (efficace pour les batteries/percussions). Les réglages de taux (RATIO) assez bas (avec un seuil haut d'expandeur/Gate) fonctionnent moins pour une expansion, alors que les réglages de taux plus hauts (vers la droite jusqu'à maximum) convenennent更好地 pour le Gating. Si un réglage produit un effet de "pompage" indésirable, réglez le taux ou le seuil de l'expandeur/Gate.
Remarque: Les réglages des temps d'attaque et de rétablissement de l'expandeur/Gate sont calculés automatiquement selon le signal traité : très rapides pour des signaux à force transitoire (batterie, par exemple) et plus lents pour des signaux à attaque plus lente (les chants, par exemple).
Remarque: réglage de Gate rapide sur des signaux bassé fréquence soutenus peut cause un résultat saccadé. Pour éliminer ce problème, il suffit de régler le bouton RATIO. Le réglage du seuil permet également de minimiser les faux déclenchements et les saccades.
Section 3 - Connexions
Le 266xs peut etre utilise avec n'importe quel équipement a niveau ligne.Parmi les exemples les plus courants, on touve les consoles de mixage, les instruments de musique electroniques, les panneaux dinterconnexion (Patch Bays) et les processeurs de traitement du signal. Pour l'ensemble des connexions, procedez comme suit :
Placez tous les équipements hors tension avant d'effectuer les connexions.
Installez le 266xs dans un boitier Rack 1U (facultatif).
Le 286s est au format Rack (19 pouces), 1 unité de hauteur. Il peut être installé au-dessus ou au-dessous de tout apparéil ne générant pas de chaleur, et ne nécessite pas de ventilation particulière. La température ambiente ne doit pas dépasser 45^ quand l' apparéil est sous tension.
Réalisez les connexions avec des cables Jack 6,35 mm stéreo ou XLR en fonction de vos besoins.
Les points de raccordement habituels peuvent être : une insertion de voie ou un sous-groupe de la console de mixage ( quand le 266xs est utilisé pour des instruments ou pistes individuels) ; les sorties générales de la console lors du mixage ; la boucle d'effet d'un préamplificateur lorsque le 266xs est utilisé avec une guitare ou une basse ; les sorties principales d'un pré-mélangeur ( mélangeur de clavier, par exemple) qui renvoie le signal vers la console de mixage principale ; entre la sortie d'un lecteur de DAT et l'entrée d'un lecteur de cassette analogique. Dans une chaine de proceseurs de traitement audio, le 266xs peut être place indifféremment en amont ou en aval de processeurs d'effets ou de traitement de la dynamique. Soyez logique et essayez différentes configurations pour trouver celle qui fournit les membres résultats en fonction de vos besoins.
Reliez le cordon d'alimentation (livre avec l'appareil) à l'embase secteur de la face arrêté du 266xs et à une prise secteur appropriée pour placer l'appareil sous tension.
Le 266xs est un apparéil entièrement à semi-conducteurs dont les composants ont été choisis pour leurs performances et leur fiabilité exceptionnelles. Chaque 266xs est conçu, assemble, testé et réglé à l'usine et ne devrait nécessiter aucun réglage interne. Nous vous recommendons de ne renvoyer le 266xs à l'usine qu'après vous être réferé au manuel et après avoir consulté le service après-vente et/ou votre revendeur.
Nos numeros de téléphone, de fax et adresse sont notés au dos du mode d'emploi.
Avant de contacter le Service ÀpRES-Vente de dbx, préparez à l'avance une description précise du problème.
Notez le numero de série de votre apparéil, il est imprimé sur une étiquette collée au boîtier.
Remarque: Merci de consulter les informations de garantie, qui s'appliquent au premier acheteur. ÀpRES expiration de la garantie, il vous sera demandé un montant raisonnable pour les pieces, la main d'oeuvre et l'emballage si vous choisissez de faire réparer par le SAV. Dans tous les cas, les frais de transport jusqu'à l'usine sont à votre charge. Dbx prend les frais de return à sa charge si l'appareil est toujours sous garantie.
Instructions d'expédition : utilisez l'emballage d'origine si vous l'avez conservé. Notez sur l'emballage le nom de l'expéditeur et faites apparaitre, en lettres rouges, la mention :
"FRAGILE!" Veillez à assurer votre colis. Envoyez votre colis en port payé, et non en port du.
N'envoyez pas votre colis par la poste.
4.2 Carte d'enregistrement et avis de l'utilisateur
Nous aimons connaître l'avis des utilisateurs sur nos produits. ÀpRES avoir utilisé cette 266xs, merci de replir la carte d'enregistrement et de nous la renvoyer.
Section A - Annexes
A.1 Caracteristiques techniques
Remarque: 0 dBu = 0.775 Veff Caracteristiques sujettes à modifications sans préavis.
ENTRES (symétriques ou asymétriques) :
Impedance: > 40 kΩ
Niveau maximum: +22 dBu
SORTIES (symétriques ou asymétriques) :
Impedance: +4 dBu: Symétrique: 100 Ω
Asymétrique : 50 Ω
-10 dBu: Symétrique: 1 kΩ
Asymétrique: 500 Ω
Niveau maximum: >+21 dBu, >+18 dBm (à 600 Ω)
SIDECHAIN INSERT:
Impedance à l'entrée : >10 kΩ
Impedance à la sortie : 2 kΩ
Niveau d'entrée maximum: +22 dBu
Niveau de sortie maximum : >+20 dBu
RéPONSE EN FRIQUENCE :
Plate: 20 Hz - 20 kHz, +0, -0,5 dB
Bande passante: 0,35 Hz - 90 kHz, +0, -3 dB
PERFORMANCES SYSTÉME :
DHT + bruit : <0,2 % ; toute compression à 1 kHz
Distorsion d'intermodulation : <0,2 % SMPTE
Bruit: <-93 dB, non pondéré (bande passante de mesure de 22 kHz)
Plage dynamique: >114 dB, non pondéré
Diaphonie: <-95 dB, 20 Hz à 20 kHz
Réjection de mode commun : >40 dB à 1 kHz, >55 dB type
Couplage stereo : Sommation mono en valeur efficace Power Summing™
SEUIL:
Compresseur : OverEasy® ou Hard-Knee ; de -40 dBu à +20 dBu
Expandeur/Gate: De-60 dBu à +10 dBu
TAUX :
Compresseur: De 1:1 à infinie:1
Expandeur/Gate: De 1:1 à 4:1
Temps d'ATTAQUE :
Compresseur
Expandeur/Gate :
Temps de RETABLISSEMENT :
Compresseur :
Expandeur/Gate :
Selon le signal (AutoDynamicTM)
Selon le signal
ALIMENTATION :
Tension de fonctionnement : 100 Vca -120 Vca 50/60 Hz ; 230 Vca 50/60 Hz
Consommationelectrique： 15Watts
Température de fonctionnement: De 0 °C à 45 °C
DONNÉE PHYSIQUE :
Poids net : 2,19 kg
Poids à l'expédition : 2,99 kg
Dimensions: 4,4 cm × 14,6 cm × 48,3 cm

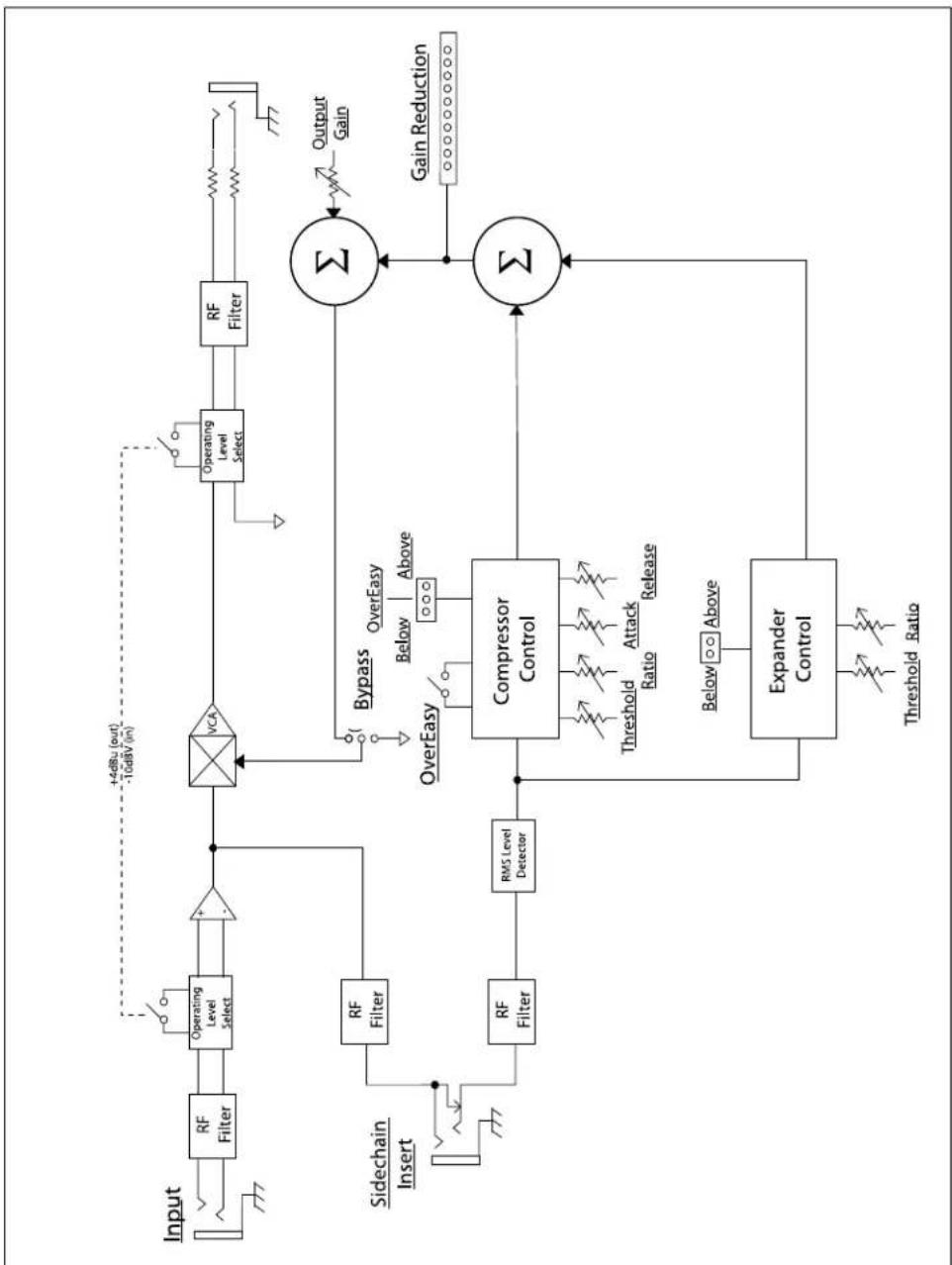

A.2 Synoptique
8760 South Sandy Parkway • Sandy, Utah 84070
Téléphone : (801) 568-7660 • Fax (801) 568-7662
Fax international : (801) 568-7583
Questions ou commentaires ?
Consultez le site www.dbxpro.com
Imprimé en Chine
