MODE D'EMPLOI IRX108BT JBL
Guide de l'utilisateur
IRXIO8-BTIRXII2-BT
Sommaire
Consignes de sécurité 3
Guide de démarrage rapide 7
Panneau arrière 9
Aperçu - Gamme de la série IRX 100. 10
IRX108/112BT - Schéma fonctionnel 11
Spécifications IRX108BT 12
Spécifications IRX112BT 13
Applications/Caractéristiques 14
Ducking musical / Suppression automatique du larsen 15
Intégration Bluetooth 16
Placement et suspension des enceintes 19
Cables et connecteurs 20
Exemples d'application 21
Dépannage 23
Informations sur la garantie 24
Coordonnées 25
La série IRX100 évoquée dans ce manuel n'est pas destinée à être utilisée dans des environnements fortement exposés à l'humidité. L'humidité peut endommager le cône et le cadre de l'enceinte et entraîner la corrosion des contacts électriques et des parties métalliques. Évitez d'exposer directement les enceintes à l'humidité. Évitez-leur une exposition prolongée ou intense aux rayons directs du soleil. La suspension des enceintes séchera prématurément et les surfaces extérieures pourraient être abimées par une exposition à long terme à une lumière ultraviolette intense (UV). La série IRX100 peut produire une énergie considérable. En la plaçant sur une surface glissante telle que le bois poli ou le linoléum, l'enceinte peut bouger du fait de sa production d'énergie acoustique. Des précautions doivent être prises pour s'assurer que l'enceinte ne tombe pas de la scène ou de la table sur laquelle elle est placée.
Dommages auditifs, exposition prolongée à un niveau de pression SONORE excessif
La série IRX100 peut produire des niveaux de pression sonore (SPL) à même de causer des dommages auditifs irréversibles aux artistes, aux équipes de production et au public. Il faut veiller à éviter toute exposition prolongée à un niveau de pression sonore supérieur à 85 dB.
Entretien et nettoyage
La série IRX100 peut être nettoyée avec un chiffon sec. Évitez l'introduction de toute forme d'humidité dans les ouvertures du système. Veillez à débrancher le système de la prise secteur avant de le nettoyer.
CET ÉQUIPEMENT CONTIENT DES TENSIONS POTENTIELLEMENT MORTELLES. POUR PRÉVENIR LES CHOCS OU LES DANGERS, NE DEPOSEZ PAS LE CHASSIS, LE MODULE DE MIXAGE OU LES COUVERCLES D'ENTREE CA. AUCUN COMPOSANT INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR. CONFIEZ TOUTE RÉPARATION À UN TECHNIÇIEN S. A. V. QUALIFIÉ.
La directive 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE), qui est entrée en vigueur en tant que loi européenne le 14/02/2014, a entraîné un changement majeur dans le traitement des équipements électriques en fin de vie. Ladite directive a pour objectif prioritaire la prévention des DEEE et, en outre, la promotion de la réutilisation, du recyclage et d'autres formes de récupération de ces déchets afin de réduire leur élimination. Le logo DEEE apposé sur le produit ou sur son emballage, indiquant la collecte d'équipements électriques et électroniques, représente une poubelle à roulettes barrée, comme indiqué ci-dessous. 15.
Ce produit ne doit pas être détruit ou jeté avec vos autres déchets ménagers. Vous êtes tenu de procéder à l'élimination de tous vos déchets d'équipements électroniques ou électriques en les déposant au point de collecte spécifié pour le recyclage de ces déchets dangereux. La collecte isolée et la récupération appropriée de vos déchets d'équipements électroniques et électriques au moment de leur élimination nous permettra de contribuer à la conservation des ressources naturelles. En outre, le recyclage adéquat des équipements électroniques et électriques usagés garantira la sécurité de la santé humaine et de l'environnement. Pour de plus amples renseignements sur les points d'élimination, de récupération et de collecte des équipements électroniques et électriques usagés, veuillez contacter notre centre municipal, ce service de traitement des déchets ménagers, la boutique dans laquelle vous avez acheté l'équipement ou le fabricant de celui-ci.
Ce produit est en conformité avec la directive 2011/65/UE et (EU) 2015/863 du Parlement européen et du Conseil du 19. 31/03/2015 sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Le règlement REACH (règlement n° 1907/2006) traite de la production et de l'utilisation de substances chimiques et de leurs impacts potentiels sur la santé humaine et l'environnement. L'article 33, paragraphe 1, du règlement REACH impose aux fournisseurs d'informer les destinataires si un article contient plus de 0,1% (en poids par article) de toute substance figurant sur la liste des substances extrêmement préoccupantes (SVHC) («liste des substances candidates REACH »).
Ce produit contient la substance « plomb » (n° de CAS 7439-92-1) à une concentration supérieure à 0,1 % en poids. À la date de commercialisation de ce produit, à l'exception de la substance principale, aucune autre substance de la liste des substances candidates REACH n'est contenue dans une concentration supérieure à 0,1 % en poids dans ce produit.
Remarque: le 27 juin 2018, le plomb a été ajouté à la liste des substances candidates REACH. L'inclusion du plomb dans la liste des substances candidates REACH ne signifie pas que les matériaux contenant du plomb présentent un risque immédiat ou entraînent une restriction de la licité de son utilisation.
- LIRE ces consignes.
- CONSERVER ces consignes.
- RESPECTER tous les avertissements.
- SUIVRE toutes les consignes.
- NE PAS utiliser cet équipement à proximité de l'eau.
- LE NETTOYER UNIQUEMENT à l'aide d'un chiffon sec.
- NE PAS obstruer toute prise d'air d'aération. Procéder à l'installation conformément aux instructions du fabricant.
- NE PAS installer à proximité de sources de chaleur telles que des radiateurs, bouches d'aé
- NE PAS compromet e la plus large ou la troisième broche de mise à la terre est prévue pour toute sécurité. Si la fiche fournie ne correspond pas à votre installation, faire appel à un électricien pour remplacer la prise hors normes.
- PROTEGER le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et du point d'attache avec l'appareil.
- N'UTILISER QUE des fixations/accessoires spécifiés par le fabricant.
12.
UTILISER UNIQUEMENT avec un chariot, un support, un trépied, une console ou une table spécifique par le fabricant ou vendu avec l'équipement. Lorsqu'un chariot est utilisé, soyez prudent lorsque vous déplacez l'ensemble chariot/equipement afin d'éviter les blessures dues à un bascusement.
- DEBRANCHER I'équipement pendant les orages ou s'il n'est pas utilisé pendant de longues périodes.
- CONFIER toutes réparations et opérations d'entretien à un personnel qualifié. Une intervention d'entretien est nécessaire en cas de dépréciation quelconque de l'équipement et notamment du cordon ou de la fiche d'alimentation électrique, d'infiltration liquide, d'introduction involontaire d'un objet dans l'équipement, d'exposition de l'équipement à la pluie ou à un milieu humide, de fonctionnement anormal ou de chute de l'équipement.
- NE PAS exposer l'équipement aux éclaboussures et s'assurer de ne placer sur l'équipement aucun objet contenant des liquides, par exemple un vase.
- Pour déconnecter complètement l'équipement du secteur, débrancher son cordon d'alimentation de la prise secteur.
- Quand une prise secteur ou un raccord est utilisé comme équipement de déconnexion, l'équipement de déconnexion continue d'être utilisable.
- NE PAS surcharger les prises murales ou câbles de rallonge au-delà de leur capacité nominale pour éviter les chocs ELECTRIQUES ou les incendies.
- À des fins de ventilation ajustée, ne pas installer cet équipement dans un espace confiné ou enclos, comme une bibliothèque ou un meuble similaire.
- L'aération du produit ne doit pas être compromise par l'obstruction des prises d'air à l'aide d'objets tels que des journaux, des nappes, des rideaux, etc.
Le point d'exclamation dans un triangle équilatéral vise à alerter l'utilisateur de la présence d'instructions importantes sur le fonctionnement et la maintenance (l'entretien) dans la documentation d'accompagnement du produit.
Le point d'exclamation dans un triangle équilatéral vise à alerter l'utilisateur de la présence d'instructions importantes sur le fonctionnement et la maintenance (l'entretien) dans la documentation d'accompagnement du produit.
AVERTISSEMENT: Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet équipement à la pluie ou à l'humidité.
AVERTISSEMENT : Aucune flamme nue, comme les bougies allumées, ne doit être posée sur l'équipement.
AVERTISSEMENT : Cet équipement doit être branché sur une prise SECTEUR dotée d’une protection par mise à la terre.
AVERTISSEMENT: Ce produit a été conçu pour être utilisé UNIQUEMENT à l'aide des tensions indiquées sur le panneau arrière. Un fonctionnement à des tensions autres que celles qui sont indiquées risque d'entraîner des dommages irréversibles du produit et d'annuler sa garantie. L'utilisation d'adaptateurs CA est déconseillée car elle donne la possibilité de brancher le produit sur des tensions pour lesquelles il n'est pas conçu. Si vous n'êtes pas sûr de la tension opérationnelle qui convient, veuillez contacter votre distributeur local et/ou revendeur. Si le produit est équipé d'un cordon électrique amovible, utilisez uniquement le type de cordon fourni ou spécifié par le fabricant ou par votre distributeur local.
PLAGE DE TEMPERATURE DE FONCTIONNEMENT: -20°C-40°C (-4°F-104°F)
AVERTISSEMENT: Ne pas ouvrir! Risque de choc électrique. Les tensions à l'intérieur de cet équipement peuvent être fatales. Les pièces internes ne peuvent pas être entretenues. Confier toutes réparations et opérations d'entretien à un personnel qualifié.
Placer l'équipement à proximité d'une prise de courant et veiller à pouvoir facilement accéder à l'interrupteur.
INFORMATIONS DE CONFORMITE AUX REGLES FCC ET DE COMPATIBILITE ELECTRO-MAGNETIQUE POUR LE CANADA : L'équipement est conforme à la partie 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes
- Cet équipement ne doit pas causer d'interférences préjudiciales et (2) cet équipement doit accepter les interférences captées, y compris les interférences susceptibles de nuir à son fonctionnement.
ATTENTION: Les changements ou modifications qui ne sont pas expressement approuvés par le fabricant pourraient annuler le droit qu'a l'utilisateur d'utiliser cet équipement.
REMARQUE: Cet équipement a été testé et déclaré conforme aux limites d'un équipement numérique de classe B, conformément au point 15 du règlement FCC. Ces limites ont été fixées pour fournir une protection raisonnable contre les
interférences préjudiciables dans une installation résidentielle. Ce matériel produit, utilise et peut émettre des fréquences radio, et à défaut d'installation et d'utilisation conformes aux instructions; il pourrait causer des brouillages préjudiciables aux communications radio. Toutefois, il n'existe aucune garantie que des brouillages ne se produisent pas dans une installation particulière. Si ce matériel provoque des brouillages préjudiciables à la réception des ondes radio ou de télévision, ce qui peut être vérifié en mettant le matériel à l'arrêt, puis en marche, l'utilisateur est encouragé à tenter de rectifier les brouillages en adoptant une ou plusieurs des mesures suivantes : Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'équipement et le récepteur. Brancher le matériel sur la prise d'un circuit différent de celui auquel le récepteur est connecté.
Consulter le revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.
ATTENTION: Ce produit est destiné à un usage non résidentiel uniquement.
AVERTISSEMENT: Ce matériel est conforme à la classe B de la CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio.
CANICES-3(B)/NMB-3(B)
Terminal de protection par mise à la terre. Cet équipement doit être branché sur une prise secteur dotée d'une protection par mise à la terre.
FIL: Le terme « IC: » avant le numero de certification radio signifie uniquement que les specifications techniques d'Industrie Canada ont ete respectees.
Le terme « IC: » avant le numéro de certification radio signifie uniquement que les spécifications techniques d'Industrie Canada ont été respectées.
Cet équipement contient un ou plusieurs émetteurs/récepteurs exemplés de licence conformes aux normes RSS sans licence d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet équipement ne doit pas causer d’interférences préjudiciaibles, et (2) l’utilisateur de l’équipement doit accepter toute interférence subie, même si l’interférence est susceptible d’en compromettre le fonctionnement.
Cet équipement contient des émetteurs/récepteurs exempts de licence conformes au(x) RSS d'Innovation, Sciences et Développement économique Canada. L'exploitation est autorisée sous les deux conditions suivantes : (1) l'équipement ne doit pas produire d'interférence, et (2) l'utilisateur de l'équipement doit accepter toute interférence radioélectrique subie, même si l'interférence est susceptible d'en compromettre le fonctionnement.
Cet équipement est conforme aux limites d'exposition aux rayonnements FCC et IC définies pour un environnement non contrôlé. L' ne doit pas être co-situé ou fonctionner en conjunction avec toute autre ANTENNE OU ÉMETTEUR.
Cet équipement est conforme aux limites d'exposition aux rayonnements FCC et IC définies pour un environnement non contrôlé. Cet équipe
ne doit pas être co-situé ou fonctionner en conjunction avec toute autre antenne ou émetteur.
Par les générées, HARMAN Professional, Inc., déclare que l'équipment du type Série IRX100 est conforme à ce qui suit: Directive 2011/65/UE de l'Union européenne sur les restrictions en matière de refonte de substances dangereuses (RoHS2); Directive 2012/19/UE DEEE (refonte) de l'Union européenne; Règlement n° 1907/2006 de l'Union européenne sur l'enregistrement, l'évaluation, l'autorisation, ainsi que les restrictions applicables aux produits chimiques (REACH); Directive européenne 2014/53/UE sur l'équipment radio (RED pour Radio Equipment Directive)
Vous pourrez obtenir un exemplaire gratuit de l'intégralité de la déclaration de conformité en vous rendant sur: http://www.jblpro.com/www/product-support/downloads
Ce produit contient des batteries couvertes par la directive européenne 2006/66/CE, qui ne peuvent pas être jetées avec les ordures ménagères. Veuillez respecter la réglementation locale.
GAMME DE FREQUENCES SANS FIL ET ALIMENTATION DE SORTIE SANS FIL : 2402MHz - 2480MHz 4,00mW
Prévention des atteintes auditives
Attention: une perte auditive permanente peut survenir si des écouteurs ou un casque sont utilisés à volume élevé pendant de longues périodes. Remarque: pour éviter tout possible dommage auditif, ne pas écouter à un volume élevé pendant de longues périodes.
Produit de CLASSE B :
Appareils audio, vidéo et appareils électroniques similaires - Exigences de sécurité
EN 62368-1:2014+A11:2017
Matériel audiovisuel, des technologies de l'information et de la communication - Partie 1 : exigences de sécurité
EN 301489-1 v2.1.1
Norme de compatibilité électromagnétique (CEM) pour les équipements et services radio;
Partie 1 : exigences techniques communes ; norme harmonisée couvrant les exigences essentielles de l'article 3.1(b) de la directive 2014/53/UE et les exigences essentielles de l'article 6 de la directive 2014/30/UE
EN 301489-17 V3.1.1
Norme de compatibilité électromagnétique (CEM) pour les équipements et services radio ; Partie 17 : conditions spécifiques pour les systèmes de transmission de données à large bande ; norme harmonisée couvrant les exigences essentielles de l'article 3.1(b) de la directive 2014/53/UE
EN 300328 v2.1.1
Systèmes de transmission à large bande ; équipements de transmission de données fonctionnant dans la bande ISM à 2,4 GHz et utilisant des techniques de modulation large bande ; norme harmonisée couvrant les exigences essentielles de l'article 3.2 de la directive 2014/53/UE
EN62479:2010
Évaluation de la conformité des équipements électroniques et électriques de faible puissance aux restrictions de base liées à l'exposition humaine aux champs électromagnétiques (10 MHz à 300 GHz)
EN 55032 : 2015
Compatibilité électromagnétique des équipements multimédia - Exigences d'émission, Classe B
EN 55035:2017
Compatibilité électromagnétique des équipements multimédias - Exigences d'immunité
Compatibilité électromagnétique Partie 3 Section 2 des limites. Limites pour les émissions de courant harmonique (courant appelé par les appareils ≤16 A par phase)
EN 61000-3-3:2013
Compatibilité électromagnétique Partie 3. Section 3 des limites. Limites pour les fluctuations de tension et le scintillage dans les systèmes d'alimentation basse tension pour les équipements avec un courant nominal ≤16 A
GUIDE de démarrage RAPIDE
Nous vous félicitons d'avoir acheté ces enceintes JLB Professional de la Série IRX100. Nous savons que vous avez hâte d'être opérationnel le plus rapidement possible, raison pour laquelle vous lisez cette section. Les éléments suivants vous aideront à tout mettre en place dans les plus brefs délais.
Contenu de l'emballage
Votre système IRX100 doit comprendre les éléments suivants :
1 x enceinte IRX100 1 x câble d'alimentation IEC de 2 m 1 x guide de démarrage rapide
Déballage
(3)
Ouvrez le haut du carton.
Posez le carton sur le côté. Retournez le carton, puis soulevez-le pour révéler l'enceinte.
Options de configuration
Pose au sol
Position du moniteur
(3)
Monté sur pied
(4)
Montez sur le subwoofer
METTRE sous tension
- Raccordez le cordon d'alimentation à la prise de courant (L).
- Appuyez sur le bouton de veille [H] pendant une demi-seconde pour permettre sous tension.
Brancher les entrees
- Tournez la molette Master Volume (J) complètement à gauche avant de raccorder les entrées.
- Branchez vos équipements sur les prises d'entrée (E).
- Sélectionnez un préréglage à l'aide du bouton de sélection du préréglage de l'égaliseur (B).
- Déterminez la source de l'amplification CH1 et CH2 (D). Pour le microphone réglé sur 3 heures. Pour la source de ligne réglée sur 9 heures.
- Tournez lentement la molette Master Volume (J) vers la droite jusqu'à obtention du volume souhaité.
Associer l'audio bluetooth™
Cet équipement prend en charge le streaming audio Bluetooth. Pour connecter votre équipement :
- Active le Bluetooth sur l'équipement émetteur.

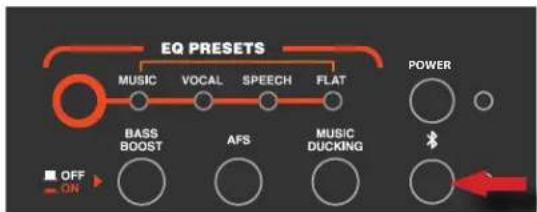

- Maintenez le bouton Bluetooth (l) pendant 2 secondes. Le voyant LED clignote lorsqu'enceinte IRX est en mode association.

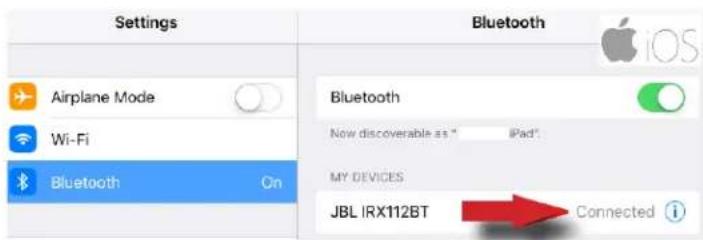

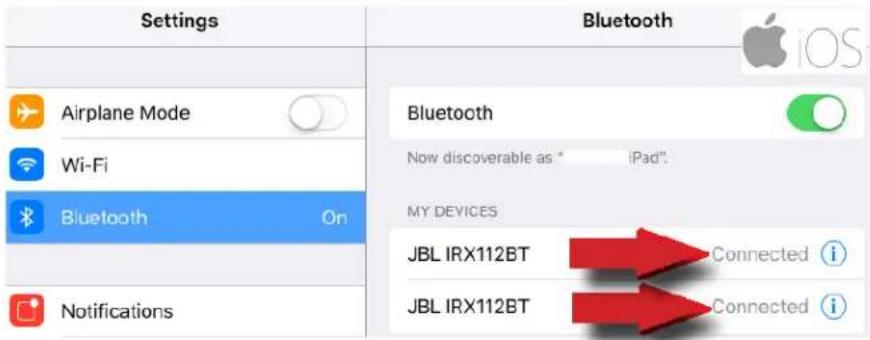

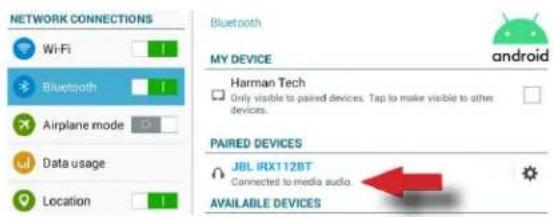

- Trouvez et sélectionnez l'enceinte IRX désirée sur votre équipement.
A. Bouton de sélection du préréglage de l'égaliseur
Utilisez ce bouton pour basculer entre les quatre réglages différents.
B. voyants LED de prépreglage de l'égaliseur
C'est le réglage par défaut des enceintes IRX. Servez-vous de ce réglage lorsque l'enceinte IRX est utilisée soit sur un trépied, soit sur un pied et face à votre public.
Servez-vous de ce réglage lorsque l'enceinte IRX est utilisée en conjunction avec un subwoofer séparé. Ce préréglage permet un contrôle passe-haut (HPF) réglé à 100 Hz.
Servez-vous de ce réglage lorsque votre enceinte IRX est utilisée pour les applications Speech (Paroles) ou Spoken Word (Parole) uniquement et fait face au public.
NORMAL:
Servez-vous de ce réglage lorsque l'enceinte IRX est utilisée en tant que haut-parleur de retard sur scène faisant face à vous.
C. caisson des graves
Augmentez le volume des graves.
D. amplification CH1ET CH2
Contrôle l'amplification de CH1 et CH2 respectivement. En tournant le signal dans le sens inverse des aiguilles d'une montre, vous réduirez l'amplification de votre équipement émetteur. En tournant le bouton dans le sens des aiguilles d'une montre, vous augmentez l'amplification.
E. entrées combo xlr-1/4 po
Ces entrées symétriques acceptent un connecteur XLR (femelle) standard et également une prise pour casque TRS 1/4 po. Une large gamme de signaux provenant de microphones, de tables de mixage audio et d'instruments de musique électroniques peuvent être connectés ici. La sensibilité de ces entrées est contrôlée par les COMMUTATEURS MIC/LINE.
F. suppression automatique du Larsen
dbx AFS arrête le larsen avant qu'il ne commence
Le ducking (réduction du volume pendant un commentaire vocal) à touche unique réduit automatiquement le volume de la musique lorsque des paroles sont détectées
H. veille
Ce voyant LED s'allume en bleu pour indiquer que votre connexion Bluetooth est établie.
J. volume maître
Contrôle le volume général de l'unité. En tournant la molette dans le sens inverse des aiguilles d'une montre, vous réduirez le volume général de l'enceinte. En tournant le bouton dans le sens des aiguilles d'une montre, vous augmenterez le volume général de l'enceinte.
K. loop thru sur XLR male
Ce connecteur de sortie XLR (male) fournit une méthode d'envoi de l'audio vers une source externe. Si le signal est présent sur les deux entrées, les entrées seront additionnées et envoyées sous forme de mixage 50/50.
L. prise de courant
Raccordez le cordon d'alimentation fourni à la prise de courant à l'arrière de l'enceinte. Raccordez le cordon d'alimentation à une prise de courant disponible.
IRX108-BTIRXII2-BT
Enceinte portable 8 po amplifiée avec Bluetooth®
Haut-parleur portable 12 po amplifié avec Bluetooth®
1300 Watts 17,4 lb (7,9 kg) 27,3 lb (12,4 kg) - (horizontal) × 60° (vertical) nominal - (horizontal) × 60° (vertical) nominal

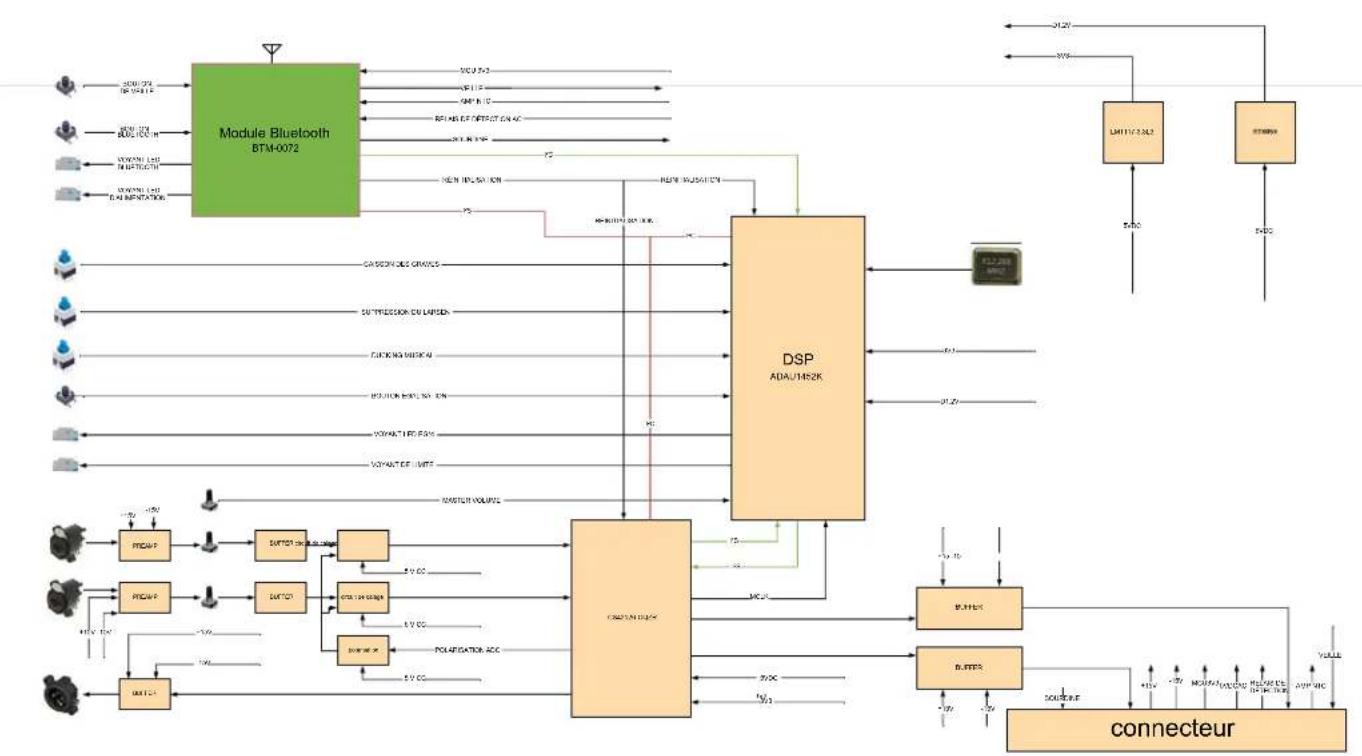

Nous vous remercions d'avoir acheté le nouveau JBL IRX100 Series !
Le nouveau IRX100 Series est bien plus qu'une simple autre formidable chaîne audio JBL : il s'agit d'un véritable pas en avant dans la technologie développée spécifiquement pour apporter le meilleur son possible quel que soit son application. En repensant complètement à quel point un système de sonorisation autonome, portable et abordable peut être juste bon, les ingénieurs de JBL ont délibérément conçu et développé la série IRX 100 à partir de zéro avec la technologie avancée de guide d'ondes de JBL, les transducteurs conçus et fabriqués par JBL.
Cette refonte totale de la plateforme de la série IRX100 s'appuie sur les dernières technologies dans les matériaux d'armoires, la science acoustique, la conception de transducteur et la convivialité, qui offrent la qualité extraordinaire d'un haut-parleur de contrôle pour studio haut de gamme dans un système portable entièrement professionnel, très flexible et facile à utiliser pour les prestataires de son et les musiciens professionnels d'aujourd'hui.
En leur apportant un soin approprié, vos enceintes IRX100 Series devraient vous offrir de nombreuses années de performances sans faillite et sont suffisamment flexibles pour faire partie de votre système de sonorisation, même s'il prend de l'ampleur.
Specifications techniques
TYPE DE SYSTÉME : Amplificateur 8 po bidirectionnel
ENCEINTE: Polypropylène avec grille complète
SENSIBILITE (SPL): 124 dB crête
Réponse en fréquence (±3 dB): 54 Hz à 20 kHz
PUISSANCE NOMINALE: 1300 watts crête
IMPÉDANCE D'ENTREE : 10k Ohms symétrique
COUVERTURE SONORE : (horizontal) × 60° (vertical) nominal
DSP: 4 préréglages, suppression du larsen, ducking
E/S: 2 entrées micro/ligne combo XLR/TRS, 1 sortie pass thru XLR
MONTAGE: Prise femelle 35mm
POIDS NET: 17,4 lb (7,9 kg)
DIMENSIONS (P x I x H): 10,15 x 12,32 x 19,15 po (258 x 313 x 486 mm)
Spécifications de la commande
CARTON D'EXPÉDITION (L x l x H) : 10,87 x 13,35 x 20,35 po
(276 x 339 x 517 mm)
POIDS DU COLIS: 20,5 lb (9,3 kg)
CODE UPC 691991033506

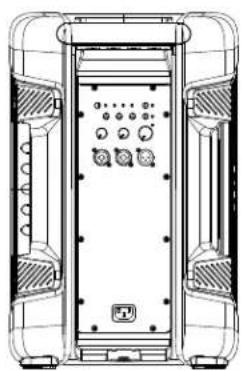

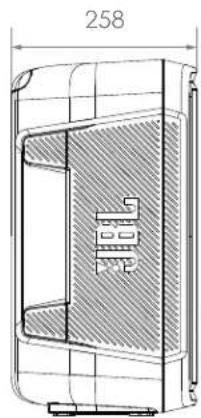

Vue en sous-face Vue de face Vue de gauche Vue arrière
Specifications techniques
TYPE DE SYSTÉME : Amplificateur 12 po bidirectionnel
ENCEINTE: Polypropylène avec grille complète
SENSIBILITE (SPL): 127 dB crête
Réponse en fréquence (±3 dB) : 53 Hz à 20 kHz
PUISSANCE NOMINALE : 1300 watts crête
IMPÉDANCE D'ENTREE : 10k Ohms symétrique
COUVERTURE SONORE : (horizontal) x (vertical) nominale
DSP: 4 préréglages, suppression du larsen, ducking
E/S: 2 entrées micro/ligne combo XLR/TRS, 1 sortie pass-thru XLR
MONTAGE: Prise femelle 35mm
POIDS NET: 27,3 lb (12,4 kg)
DIMENSIONS (P x I x H) : 11,77 x 15,75 x 24,35 po (299 x 400 x 618,4 mm)
Spécifications de la commande
CARTON D'EXPÉDITION (L x l x H): 12,64 x 16,61 x 25,59 po
(321 x 422 x 650 mm)
POIDS DU COLIS : 32 lb (14,51 kg)
CODE UPC 691991033544

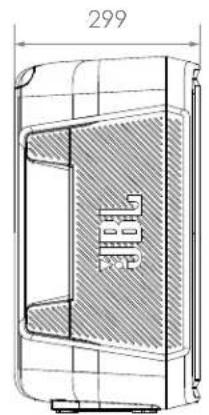

Vue en sous-face Vue de face Vue de gauche Vue arrière
Musciens/interpretés
Musicians et interprètes à la recherche d'une enceinte sono de grande qualité et facile à utiliser dans un boîtier portable et abordable.
Présentateurs / instructeurs
Présentateurs globe-trotteurs et moniteurs de fitness à la recherche d'une solution de sonorisation compacte et facile à utiliser avec audio Bluetooth et ducking musical intégré.
Batiments publics/infrastructures d'accueil
Bâtiments publics/Infrastructures d'accueil ayant besoin d'une qualité sonore professionnelle facile à utiliser et représentant un temps d'installation minimal.
- Quatre préégalisations d'égalisation du monde réel éliminent les hypothèses
- dbx AFS arrête le Larsen avant qu'il ne commence. L'intégration Bluetooth permet la diffusion stéréo en continu de musique, de bandes sonores et de morceaux d'accompagnement. Le ducking à touche unique réduit automatiquement le volume de la musique lorsqu'une entrée Speech est détectée. Large response en fréquence : 53 Hz à 20 kHz.
- Conception légère
- Puissance en watts : 1300 W. 2 prises d'entrée combo XLR/TRS et 1 sortie XLR offrent toutes sortes de choix de connectivité. L'entrée accepte une source micro ou ligne pour améliorer la polyvalence.
- Des poignées ergonomiques rendent le transport facile et rapide
- La grille nid d'abeille en acier durable est testée sur la route pour sa solidité
- Le support de pied intégré élargit les options de configuration du système
Le ducking conçu par Soundcraft® atténue automatiquement la musique lorsque des paroles sont détectées.
Appuyez sur le bouton Ducking musical. - Branchez un micro dans la sortie du canal souhaité. - Associez un équipement BT à l'enceinte. - Augmentez l'amplification du microphone au niveau souhaité. Le ducking se fera désormais automatiquement.
Suppression automatique du larsen
Suppression automatique du larsen dbx® pour un fonctionnement sans problème
Pour activer l'AFS (suppression automatique du larsen), il suffit d'appuyer sur le bouton AFS.
Pour effacer les filtres coupe-bande AFS
Avec le bouton AFS appuyé sur ON, maintenez ensuite le bouton d'alimentation pendant 3 secondes. Les voyants LED de préréglage de l'égaliseur pour Vocal et Speech clignoteront 3 fois, ce qui indiquera que vos filtres ont été réinitialisés.
Pour associer un équipement à une seule IRX enceinte :
- Appuyez sur le bouton Bluetooth pendant 2 secondes jusqu'à ce que le voyant clignote lentement
- Rendez-vous dans les paramètres Bluetooth de votre équipement.
- Sélectionnez l'enceinte IRX vers laquelle vous souhaitez diffuser en continu
- Vous entendrez une tonalité de connexion lorsque la connexion sera réalisée.
Un nouveau départ
- Si vous avez déjà été jumelé, supprimez et oubliez les deux haut-parleurs de votre appareil.
- Sur le premier haut-parleur, maintenez le bouton Bluetooth enfoncé jusqu'à ce que tous les voyants s'éteignent et que le voyant d'alimentation clignote (~ 10 secondes).
Remarque : après la réinitialisation, le préréglage de l'égaliseur sera réglé sur « FLAT ».
- Répétez pour le deuxième haut-parleur.
Jumeler le bon haut-parleur
Accédez au haut-parleur à désigner comme haut-parleur croit, puis associez votre appareil à ce haut-parleur en appuyant brièvement sur le bouton Bluetooth jusqu'à ce que le voyant clignote.
- Sur votre appareil, recherchez l'enceinte IRX sous les appareils Bluetooth disponibles et associez-la.
Reliez l'enceinte gauche à l'enceinte droite
- Sur le haut-parleur droit, maintenez le bouton Bluetooth enfoncé jusqu'à ce que le voyant d'alimentation et le voyant Bluetooth clignotent. Un signal audio sera entendu.
- Répétez le processus sur le haut-parleur gauche.
- Les voyants Bluetooth et Power continueront à clignoter. Après environ 30 secondes, les haut-parleurs se coupleront et un signal audio sera entendu.
Vérifier l'état de l'appariement
Remarque sur tout appareil, sous Bluetooth, l'état d'appariement de l'enceinte (droite) a changé :
Sur les appareils Android, l'état est passé de "Connecté à l'audio multimédia" à "Associé". AUCUNE action n'est requise, passez à l'étape 5.
- Pour les appareils iOS, l'état est passé de «Connecté» à «Non connecté», nous devons donc nous reconnecter avant de passer à l'étape 5...
... appuyez simplement sur / sélectionnez l'enceinte pour vous reconnecter.
Le dernier lien
Reliez le haut-parleur gauche à votre appareil en appuyant brièvement sur le bouton Bluetooth, le voyant devrait clignoter. - Sur votre appareil, recherchez l'enceinte sous Appareils Bluetooth disponibles et associez-la. - Terminé! Vous avez maintenant un vrai son stéréo.
Remarque: sur votre appareil sous Bluetooth, vous verrez les deux haut-parleurs :
- Sur Android, l'un s'affiche comme «Connecté à l'audio multimédia» et l'autre comme «Associé»
- Sur iOS, les deux sont affichés comme «Connecté»
Pour quitter le véritable mode de diffusion bluetooth stéréo :
- Maintenez enfoncé le bouton BT pendant 5 secondes jusqu'à ce que le voyant LED d'alimentation et le voyant LED du Bluetooth clignotent tous les deux.
- Appuyez à nouveau sur le bouton BT.
- Les enceintes sont à présent dissociées.
Placement et suspension des enceintes
Les conseils suivants vous aideront à atteindre un son optimal, quel que soit l'endroit où vous utilisez vos enceintes :
Élevez les enceintes le plus haut possible.
Pour obtenir de meilleurs résultats, essayez de placer le pavillon haute fréquence à au moins 60 à 120 cm au-dessus de la tête du public. Si les enceintes sont trop basses, les gens au fond du public ne bénéficieront pas de la meilleure qualité sonore.
Placez les enceintes entre les microphones et le public.
Le larsen se produit lorsque les microphones captent le son des enceintes et « reinjectent » le son dans le système audio. Si l'espace est limité, dirigez les enceintes loin des microphones pour réduire le larsen.
Éloignez les enceintes des platines.
Le larsen des basses fréquences se produit lorsque la sortie de l'enceinte est captée par le bras de lecture de la platine et qu'elle est réamplifiée. Une base de platine solide et robuste et un montage anti-choc peuvent également réduire ce type de larsen dans les applications DJ.
Utilisez plus d'enceintes dans des espaces vastes ou très réverbérants.
Le fait de répartir les enceintes dans ces espaces produit un son bien meilleur que d’essayer de compenser le niveau de volume sonore ou l’égalisation. Pour de très longues distances, il est recommandé d’utiliser un autre jeu d’enceintes avec-délai de temporisation.
Positionnez les enceintes à la verticale pour la sono - Inclinez les enceintes vers l'arête pour le contrôle de la scène. La position verticale offre une couverture uniforme sur une large zone. Les enceintes IRX Series sont aussi conçues avec deux positions inclinées pour les applications de retard de scène.
CABLES et connecteurs
| Câble microphone XLR/F à XLR/M | Câble standard pour l'interconnexion du microphone et du signal de niveau ligne dans les systèmes audio professionnels.
• Microphone vers table de mixage |
| Prise jack pour casque TRS 1/4 po (symétrique) vers XLR/M | Pour raccarder des équipements symétriques à l'aide d'une prise de casque 1/4 po et peut être utilisé de manière interchangeable. |
| Prise jack pour casque TRS 1/4 po (asymétrique) vers XLR/M | Pour raccarder les instruments dotés de sorties asymétriques aux entrées XLR symétriques. |
| Prise jack pour casque TS 1/4 po (asymétrique) vers XLR/M | Ce cable présente des caractéristiques électriques idén-tiques à la prise jack pour casque « TRS » (asymétrique) 1/4 po et peut être utilisé de manière interchangeable. |
| Câble XLR/M vers RCA (phono) | Raccorde les produits sonores grand public et certaines sorties de mixage DJ aux entrées d'équipements audio professionnels |
| Prise jack pour casque TRS 1/4 po vers double prise jack pour casque 1/4 po | Divise une sortie stéreo en signaux gauche/droit distincts. |
| Prise jack pour casque TRS 1/4 po vers double prise jack pour casque 1/4 po | Passer à une mini prise jack pour casque TRS pour se connecter à la sortie d'un équipement portable. MP3/CD – cartes son pour lecteur et ordinateur vers une table de mixage. |
| Boucle de terre sonore XLR/F sur XLR/M Seulement avec des entrées et des sorties symétriques |
PETITE SONORISATION UTILISANT À LA FOIS LES ENTRÉES ET LA FONCTION THRU Entrée CH1 réglée sur « Mic » Entrée CH2 réglée sur « Line » Position de l'enceinte principale
PETITE SONORISATION UTILISANT DEUX SYSTÉMES COMME MONTEURS Entree CH1 réglée sur « Mic » Entree CH2 réglée sur « Line » Position de l'enceinte principale
| Symptôme Cause probable | Conduite à tenir | |
| Absence de son | Enceinte non connectée au courant AC | Vérifiez que l'enceinte est branchée et que le circuit est activé |
| Pas d'alimentation Mettez sous | tension et vérifiez que levoyant d'alimentation est allumé |
| Enceinte en mode dérivation | Tournez n'importe quel bouton ou appuyez sur le bouton de dérivation pour réveiller l'enceinte |
| Pas de son, l'enceinte est branchée sur une prise de secteur fonctionnelle mais ne s'allume pas. | Le cable d'alimentation de l'enceinte est défectieux ou mal connecté. | • Rebranche le cordon d'alimentation aux deux extrémités.
• Remplacez-le par un cable d'alimentation fonctionnel |
| Pas de son. L'enceinte s'allume. | La source du signal (table de mixage, instrument, etc.) n'est pas envoyée. | • Vérifiez les VU-mêtres sur la table de mixage source
• Vérifiez que la cassette ou le CD est en cours de lecture.
• Utilisez un casque pour vérifier que l'instrument envoie bien un signal audio |
| Câbles et connexions défectieux | • Débranchez et rebranchez les cables de signal.
• Remplacez le cable douteux par un cable fonctionnel |
| Pas de son avec un microphone directement connecté à l'entree MIC/LINE. | Le microphone nécessite une alimentation fantôme | L'IRX ne fournit pas d'alimentation fantôme. Passez à un microphone dynamique, utilisez un microphone alimenté par batterie (si possible), utilisez une alimentation fantôme externe pour les microphones à condensateur. |
| Le signal suffre de distorsion et it est très fort, le voyant PEAK est allumé la plupart du temps. | Signal d'entrée de niveau excessif, dépassant la capacité des enceintes | • Réduisez le niveau de sortie de la source.
• Baissez les commandes de niveau de l'enceinte.
• Utilisez des enceintes IRX supplémentaires. |
| Le signal suffre de distorsion même à volumes modérés, le voyant LIMIT n'est pas allumé. | La saturation vient de la table de mixage ou d'une autre source | Consultez le mode d'emploi pour configurer votre table de mixage et régier les commandes selon le besoin.
• Sensibilité d'entrée (amplification)
• Faders de canal
• Tirettes principales (Master faders) Une fois terminé, passes en revue les instructions indiquées dans la section Démarrage rapide de ce guide. |
| Beaucoup de sifflement dans le son, les commandes de la table de mixage sont à des réglages très bas. | Structure d'amplification incorrecte | • Assurez-vous que le commutateur MIC/LINE est en position LINE (déengage).
• Le fonctionnement du commutateur Mic/Line sera un peu différent.
• Réduisez les paramètres de niveau au niveau de l'enceinte. Consultez le mode d'emploi pour configurer votre table de mixage et régier les commandes selon le besoin.
• Sensibilité d'entrée (amplification)
• Faders de canal
• Master faders (tirettes principales) |
| Bruit ou suffle entendu en sortie. Equipement émetteur bruyant | Débranchez un par un les équipements connectés à yours enceinte. Si le bruit disparait, le problème vient de la source ou du cable de connexion. |
| Ronflement ou bourdonnement qui augmente ou diminue quand on déplace les commandes de niveau de la table de mixage. | Mise à la terre CA incorrecte ou équipement défectieux connecté à une entree de la table de mixage | Débranchez ou coupez les canaux un par un pour isoler le problème. Rétérez-vous au mode d'emploi de l'équipment défectieux pour vous aider à tracer le problème. |
| Câble défectieux entre l'équipment émetteur et la table de mixage | Remplacez le cable suspect par un cable fonctionnel. |
| Ronflement ou bourdonnement | Mise à la terre CA incorrecte, boucles de masse | • « Soulevez » la masse audio en utilisant un adaptateur XLR/F vers XLR/M à une extrémité.
• Réacheminez les cables audio à distance des cables d'alimentation secteur et des cables d'éclairage. |
| Longueur excessive pour un cable asymétrique | • Utilisiez les sorties symétriques (s'il y en a) de chaque table de mixage ou de chaque station de mixer. • Utilisiez une boîte « DI » (injection directe) pour convertir la sortie de chaque station de mixer. |
| Structure d'amplification du système incorrecte | Réduisez les commandes de niveau ENTRÉE et augmentez le niveau de sortie de vos équipements sources. |
La garantie limitée de JBL qui accompagne les enceintes professionnelles (à l'exception des boîtiers) est d'une durée de cinq ans à compter de la date d'achat du premier consommateur. Les amplificateurs JBL sont garantis pendant une période de trois ans à compter de la date de leur achat initial. Les enceintes et tous les autres produits JBL sont garantis pendant deux ans à compter de la date de leur achat initial.
Qui est protégé par cette garantie ?
Votre garantie JBL protège la propriété d'origine et tous les propriétaires suivants tant que : A.) Notre produit JBL a été acheté dans la zone continentale des États-Unis, à Hawaï ou en Alaska. (Cette garantie ne s'applique pas aux produits JBL achetés ailleurs, à l'exception des achats aux points de vente militaires. Les autres acheteurs doivent prendre contact avec le distributeur local JBL pour obtenir des informations sur la garantie) ; et B.) Le contrat de vente original daté est présenté lors de toute demande d'intervention sous garantie.
Que couvre la garantie JBL ?
Votre garantie JBL couvre tous les vices de matériaux et de fabrication, à l'exception de ceux cités ci-après. Ne sont pas couverts par la garantie : dommages causés par un accident, une utilisation impropre, un mauvais traitement, une modification du produit ou une négligence ; dommages survenus pendant le transport ; dommages résultant du non-respect des instructions contenues dans votre manuel ; dommages résultant de la réalisation d'une réparation par une personne non autorisée par JBL ; réclamations basées sur toute déclaration erronée du revendeur ; tout produit JBL dont le numéro de série a été déformé, modifié ou supprimé.
JBL paiera tous les frais de main-d'œuvre et de matériel pour toutes les réparations couvertes par cette garantie. Veuillez conserver l'emballage d'origine car des frais seront appliqués si un emballage de remplacement est nécessaire. Le paiement des frais de port est examiné dans la section suivante de cette garantie.
Si vous produit JBL a besoin d'être réparé, écrivez ou téléphonez-nous à JBL Incorporated (à l'attention de : Customer Service Department), 8500 Balboa Boulevard, PO. Box 2200, Northridge, California 91329, U. S. A. (818/893-8411). Nous pourrons vous diriger vers un réparateur/agréé de JBL ou vous demander d'envoyer votre produit à l'usine pour sa réparation. Dans chaque cas, vous devrez désigner le justificatif d'achat original pour couvrir la date d'achat. Veuillez ne pas envoyer votre produit JBL à l'usine sans autorisation préalable. Si le transport de votre produit JBL présente des difficultés inhabituelles, veuillez nous en informer et nous pourrons éventuellement prendre des dispositions particulières avec vous. Dans le cas contraire, vous serez responsable du transport de votre produit ou des dispositions de son transport vers son lieu de réparation et du paiement de tous frais de port initial. Toutefois, nous payons les frais de port de retour si la réparation est couverte par la garantie.
Limitation des garanties implicites
TOUTES LES GARANTIES IMPLICITES, NOTAMMENT LES GARANTIES DE VALEUR MARCHANDE ET D'ADEQUATION À UN USAGEPARTICULIER, SONT LIMITEES DANS LE TEMPS À LA DUREE DE CETTE GARANTIE.
Exclusion de certains dommages
LA RESPONSABILITE DE JBL EST LIMITE A LA REPARATION OU AU REMPLACEMENT, À NOTRE ENTIÈRE DISCRÉTION, DE TOUT PRODUIT DEFECTUEUX ET NE COMPREN PAS LES DOMMAGES INDIRECTS OU CONSECUTIFS DE QUELUQE NATURE QUE CE SOIT. CERTAINS ÉTATS NE PERMETTENT PAS DE LIMITATION SUR LA DUREE D'UNE GARANTIE IMPLICITE ET/OU NE PERMETTENT PAS L'EXCLUSION DES DOMMAGES INDIRECTS OU CONSECUTIFS, PAR CONSEQUENT, LES LIMITATIONS ET LES EXCLUSIONS CI-DESSUS PEUVENT NE PAS S'APPLIQUE À VOUS. CETTE GARANTIE VOUS CONFÉRE DES DROITS JURIDIQUES SPECIFIQUES. VOUS POUVEZ ÉVENTUELLEMENT BENÉFICIER D'AUTRES DROITS QUI VARIENT D'UN ETAT À L'AUTRE.
JBL professional
8500 Balboa Blvd. Northridge, CA 91329 USA
JBL
PROFESSIONAL
by HARMAN
Adresse postale :
JBL Professional
8500 Balboa Blvd.
Adresse d'expédition :
JBL Professional
8500 Balboa Blvd., Dock 1
(Ne pas renvoyer le produit à cette adresse sans avoir au préalable obtenu l'autorisation de JBL)
Service client :
Du lundi au vendredi
8h00-17h00
Heure du Pacifique aux États-Unis
www.jblproservice.com
Sur le site web :
www.jblpro.com
Contactez le distributeur JBL de votre région.
Laissez-complete des distributeurs internationaux JBL est consultable sur le site Web américain : www.jblpro.com
SERIES
