PRX418S - Subwoofer JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer
Marque	JBL
Modèle	PRX418S
Puissance nominale (bruit rose)	800 W continues / 1600 W programme / 3200 W crête
Réponse en fréquence (±3 dB)	52 Hz - 120 Hz
Bande de fréquences (-10 dB)	35 Hz - 250 Hz
SPL maximal	124 dB SPL continu (130 dB SPL crête)
Sensibilité	95 dB SPL (1 W @ 1 m)
Fréquence de coupure	80 Hz, 24-48 dB/octave
Filtre subsonique	35 Hz, 24 dB/octave
Transducteur	Woofer 18" (457 mm) modèle 18SWS1000
Impédance (DC)	5,8 ohms
Dimensions (L x H x P)	678 x 536 x 615 mm
Poids	36 kg
Grille	Référence 444737-002
Coupelle d'entrée	Référence 5011409
Connecteur d'entrée	Neutrik NLJ2MD-V (x2)
Garantie	Voir la déclaration de garantie fournie avec l'appareil
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Respecter les consignes de recyclage DEEE.
Pièces détachées et réparabilité	Pièces non disponibles individuellement. Commander un assemblage de remplacement complet.

FOIRE AUX QUESTIONS - PRX418S JBL

Quel est le type de câble recommandé pour connecter le subwoofer ?

Utilisez un câble de section 16 AWG (1,5 mm²) avec des connecteurs Neutrik NLJ2MD-V. Le câble vert de 25 cm est dénudé et étamé sur 0,50 pouce à chaque extrémité.

Quelle est la puissance maximale supportée par le PRX418S ?

La puissance crête est de 3200 W. En continu (bruit rose 2h), elle est de 800 W, et en programme de 1600 W.

Quelle impédance présente le woofer ?

La résistance DC du woofer est de 5,8 ohms. L'impédance nominale est généralement de 8 ohms (vérifiez la fiche technique).

Quelle est la fréquence de coupure recommandée ?

La fréquence de coupure recommandée est de 80 Hz avec une pente de 24 à 48 dB/octave. Un filtre subsonique à 35 Hz (24 dB/octave) est intégré.

Comment puis-je nettoyer le subwoofer ?

Utilisez un chiffon sec pour dépoussiérer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le revêtement.

Quel est le poids du PRX418S ?

Le subwoofer pèse 36 kg. Il est recommandé d'être deux personnes pour le déplacer afin d'éviter les blessures.

Puis-je obtenir des pièces détachées pour le PRX418S ?

Les éléments individuels (comme le connecteur) ne sont pas disponibles séparément. Vous devez commander un assemblage de remplacement complet de la coupelle d'entrée (réf. 5011409).

Comment éliminer ce produit en fin de vie ?

Conformément à la directive DEEE, ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de collecte ou rapportez-le à un revendeur lors de l'achat d'un produit similaire.

Quelle est la sensibilité du subwoofer ?

La sensibilité est de 95 dB SPL pour 1 W à 1 mètre. Cela signifie qu'avec 1 W, le subwoofer produit 95 dB à 1 m.

Quelles sont les dimensions du PRX418S ?

Les dimensions sont de 678 x 536 x 615 mm (L x H x P). Prévoyez un espace suffisant pour la ventilation et l'accès.

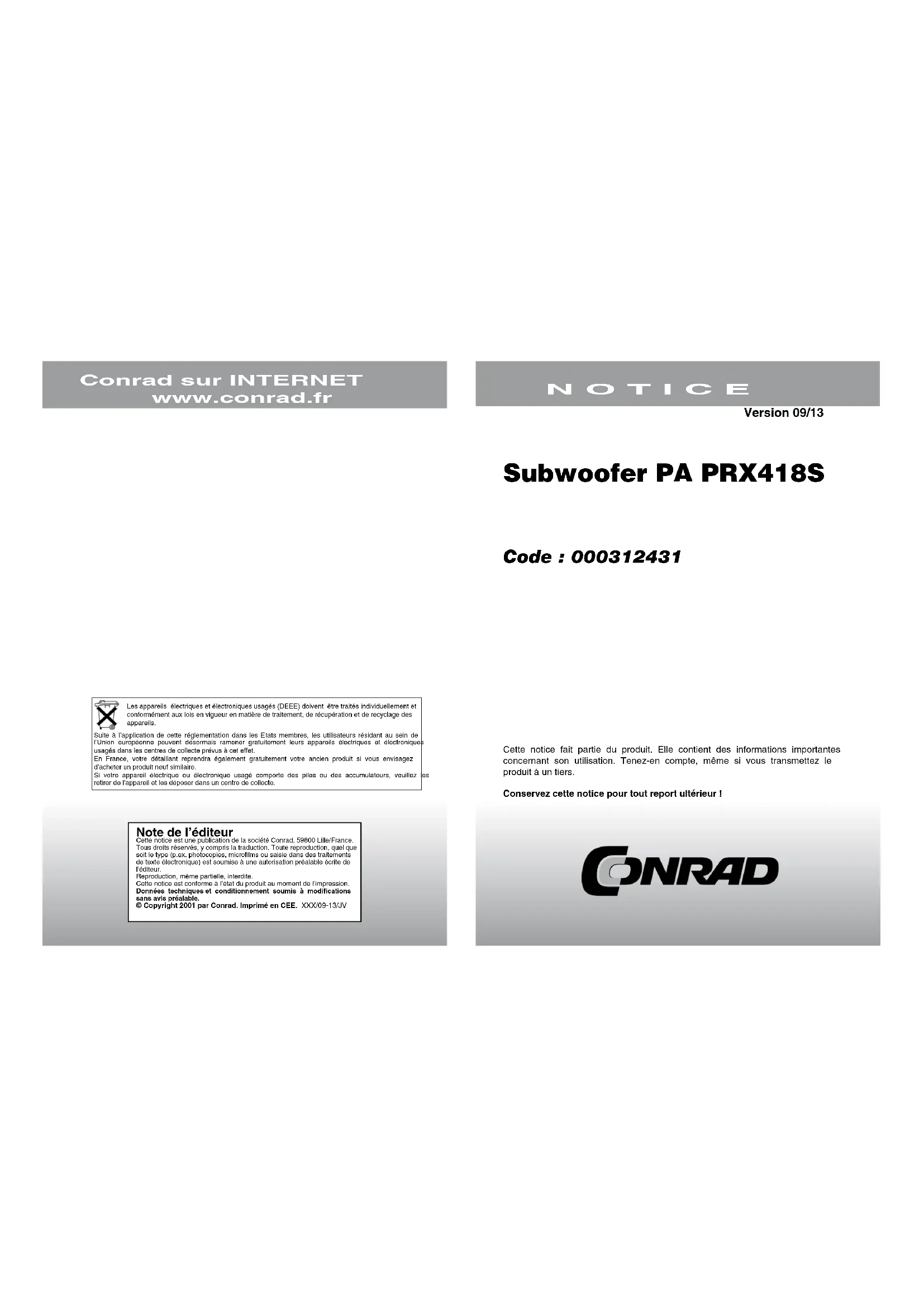

MODE D'EMPLOI PRX418S JBL

Les appareils electriques et Electroniques usages (DEEE) doivent etre traites individuellement et

conformément aux lois en vigueur en matière de traitement, de récapération et de recyclage des apparèils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résident au sein de l'Union française peuvent désormais ramener notamment leurs apparèels électriques etlectronique usages dans les centres de collecte prévués à cet effet.
En France, vous détaillant reprendre égardless gratuement proprement votre ancien produit si vous envisagiez d'acheter un produit neuf similaire.
Si vous appeareil electrique ou elektronique usage comparote des piles ou des accumulateurs, veuilliez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réserves, y compris la traduction. Toutre reproduction,quel que le ttt.
soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte elektronique) est soumise à une autorisation prétable écrite de
de texte l'éditeur
Reproduction, même partie, interdite.
Cette notice est conforme à l'etat du produit au moment de l'impression.
Données techniques et conditionnement soumis à modifications corte avec prétable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/09-13/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmette le produit à un tiers.

Conserve cette notice pour tout report ultérieur!

CHARACTERISTIQUES ELECTRIQUES ET ACOUSTIQUES :

Puisssance nominale du système, bruit rose : 800W/ 1600W/ 3200W, 2 heures (Continu/programme/pic)

Réponse en fréquence : (±3 dB) : 52 Hz - 120 Hz

Bande de fréquences: (-10 dB): 35 Hz - 250 kHz

SPL maximum: 124 dB pic SPL (130 dB pic SPL)

Sensibilité : 95 dB SPL, 100 dB SPL, 1 Watt @ 1 mètre

Fréquence de coupure: 80 Hz 24 - 48 dB/octave

35 Hz 24 dB / octave passe-haut subsonique

ELEMENTS DU SYSTEME :

Cabinet: Enceinte (non disponible à la vente)

Grille:444737-002

Transducteur basse frquence : Woofer au selenium 18SWS1000 457 mm

Résistance DC: 5,8 Ohms

Coupelle d'entrée: 5011409

SPECIFICATIONS DU TEST A BALAYAGE AUDIO :

A. Test à balayage audio du système : 7 V à l'entrée, 30 Hz à 300 Hz

B. Test à balayage audio basses fréquences : 7 V à l'entrée, 30 Hz à 300 Hz (?)

SPECIFICATIONS PHYSIQUES :

Dimensions de l'enceinte: 678 x 536 x 615 mm

36kg

GARANTIE :

Voir la déclaration de garantie fournie avec chaque apparéil.

EMBALLAGE

SCHEMA DE CÁBLAGE

Scheme d'assemblage de la coupelle d'entrée - 5011409

Connecteur Neutrik (2)

NLJ2MD-V

Cable 16 AWG vert longueur 25°, CON1 dénué et étamé sur 0,50° à la fin

REMARQUE: LES DIFFÉRÊNTS ÉLEMENTS DE LA COUPURE CI-DESSUS

NE SONT PAS DISPONIBLES EN PIECES DETACHEES

VOCUS DEVREZ COMMANDER ON ASSEMBLAGE DE REMPLACEMENT COMPLT.

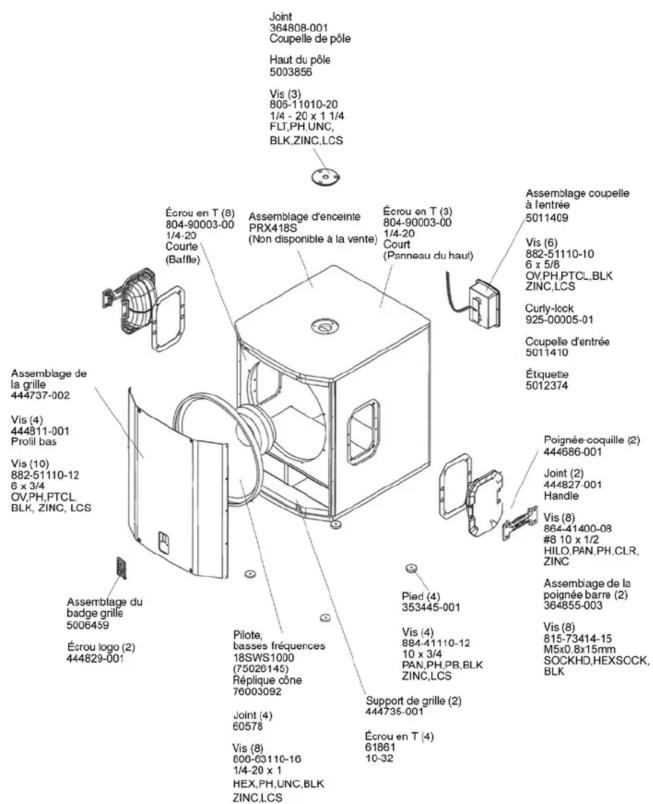

VUE EXPLOSEE DES ELEMENTS
