Marque	Memphis Audio
Modèle	MB824 (versions 2 ohms et 4 ohms)
Type	Caisson de basses (subwoofer) 8 pouces
Diamètre du haut-parleur	8 pouces (cadre extérieur 8,31 pouces)
Impédance nominale	2 ohms (version 4 ohms disponible)
Puissance RMS	300 Watts
Puissance crête	600 Watts
Fréquence de résonance (Fs)	48 Hz
Facteur de qualité total (Qts)	0,68 (version 2 ohms) / 0,62 (version 4 ohms)
Sensibilité	83,5 dB (version 2 ohms) / 84,1 dB (version 4 ohms)
Xmax linéaire	0,27 pouces (6,86 mm)
Profondeur de montage	3,74 pouces (95 mm)
Diamètre de découpe	7,13 pouces (181 mm)
Poids de l'aimant	33 oz (935 g)
Diamètre de la bobine mobile	1,5 pouces (38 mm)
Volume de boîte scellé recommandé	0,5 pi³ (14,2 L) pour un seul subwoofer
Volume de boîte ventilé recommandé	1 pi³ (28,3 L) pour un seul subwoofer, accordé à 40 Hz

FOIRE AUX QUESTIONS - MB824 Memphis Audio

Quelle est la puissance RMS du subwoofer Memphis Audio MB824 ?

La puissance RMS est de 300 Watts, avec une puissance crête de 600 Watts.

Quelles sont les différences entre les versions 2 ohms et 4 ohms ?

Les versions 2 ohms et 4 ohms diffèrent par l'impédance de la bobine mobile. La version 2 ohms a un Qts de 0,68 et une sensibilité de 83,5 dB, tandis que la version 4 ohms a un Qts de 0,62 et une sensibilité de 84,1 dB. Le choix dépend de votre amplificateur et du câblage.

Quelles sont les dimensions de montage du MB824 ?

La profondeur de montage est de 3,74 pouces (95 mm), le diamètre de découpe est de 7,13 pouces (181 mm) et le diamètre extérieur du cadre est de 8,31 pouces (211 mm).

Quel volume de caisson recommandez-vous pour le MB824 ?

Pour un usage en boîte scellée, un volume de 0,5 pi³ par subwoofer est recommandé. Pour une boîte ventilée, utilisez 1 pi³ avec un port de 3"x3"x16,5" accordé à 40 Hz.

Quelle est la sensibilité du MB824 ?

La sensibilité est de 83,5 dB pour la version 2 ohms et 84,1 dB pour la version 4 ohms (mesurée à 1W/1m).

Qu'est-ce que le paramètre Qts et quelle est sa valeur pour le MB824 ?

Le Qts est le facteur de qualité total du haut-parleur. Pour le MB824, il est de 0,68 en version 2 ohms et 0,62 en version 4 ohms, indiquant un bon comportement en boîte scellée.

Puis-je utiliser le MB824 dans une boîte ventilée ?

Oui, Memphis Audio recommande un volume de 1 pi³ avec un port de 3"x3"x16,5" accordé à 40 Hz pour une version simple.

Quels sont les paramètres Thiele-Small du MB824 ?

Les paramètres comprennent : Fs=48 Hz, Qms=4,94, Qes=0,79, Qts=0,68, Vas=0,366 pi³, Mms=76,43 g, Cms=0,144 mm/N, Sd=227 cm², Bl=7,65 T·m (version 2 ohms).

Comment brancher le subwoofer MB824 à mon amplificateur ?

Vérifiez l'impédance de votre amplificateur. Le MB824 est disponible en 2 ohms ou 4 ohms. Connectez les bornes positives et négatives en respectant la polarité. Pour plusieurs subwoofers, câblez en série ou parallèle selon l'impédance souhaitée.

Quelle est la garantie du Memphis Audio MB824 ?

La garantie n'est pas spécifiée dans la notice. Veuillez consulter votre revendeur ou le site Memphis Audio pour les conditions de garantie.

MODE D'EMPLOI MB824 Memphis Audio

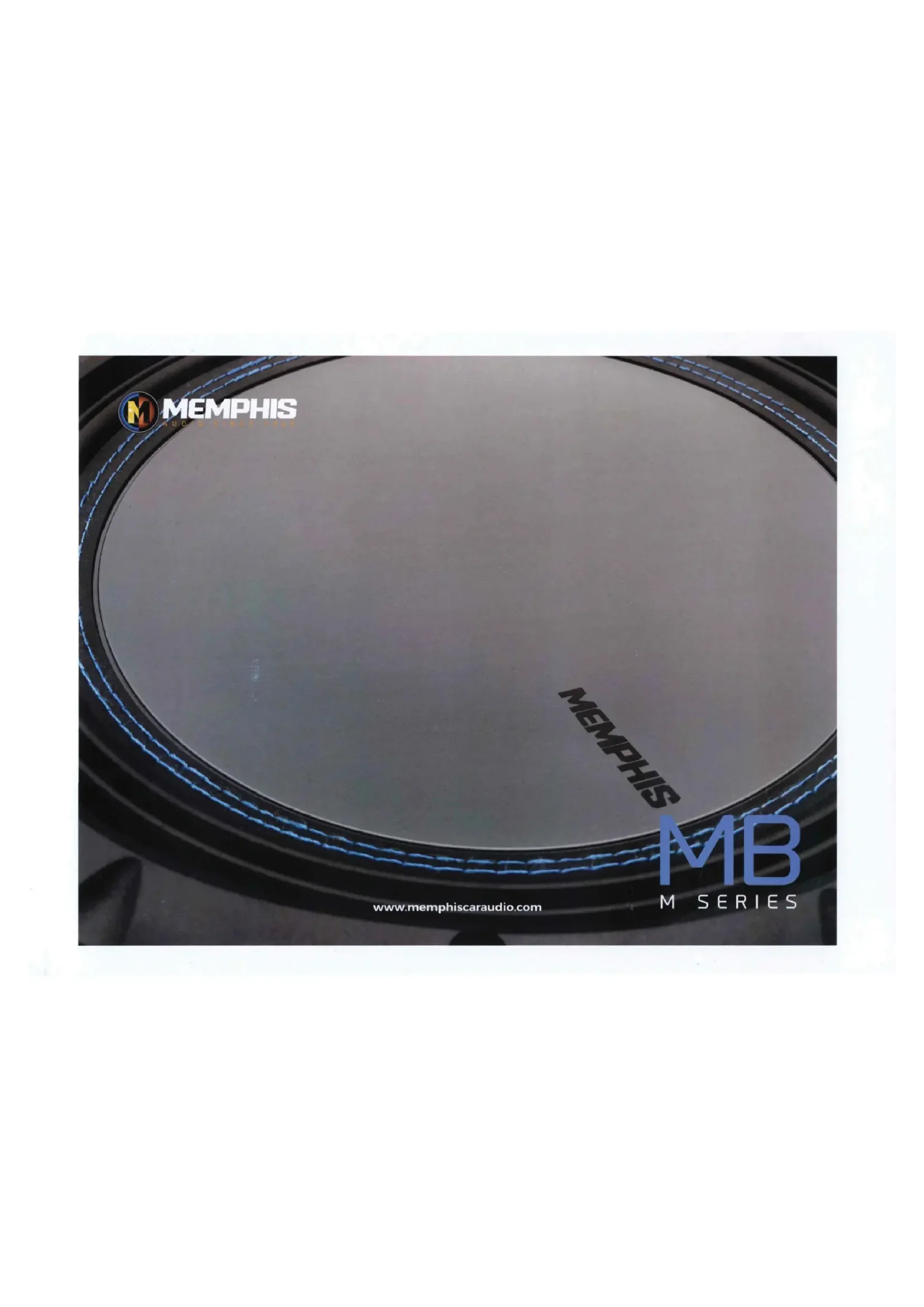

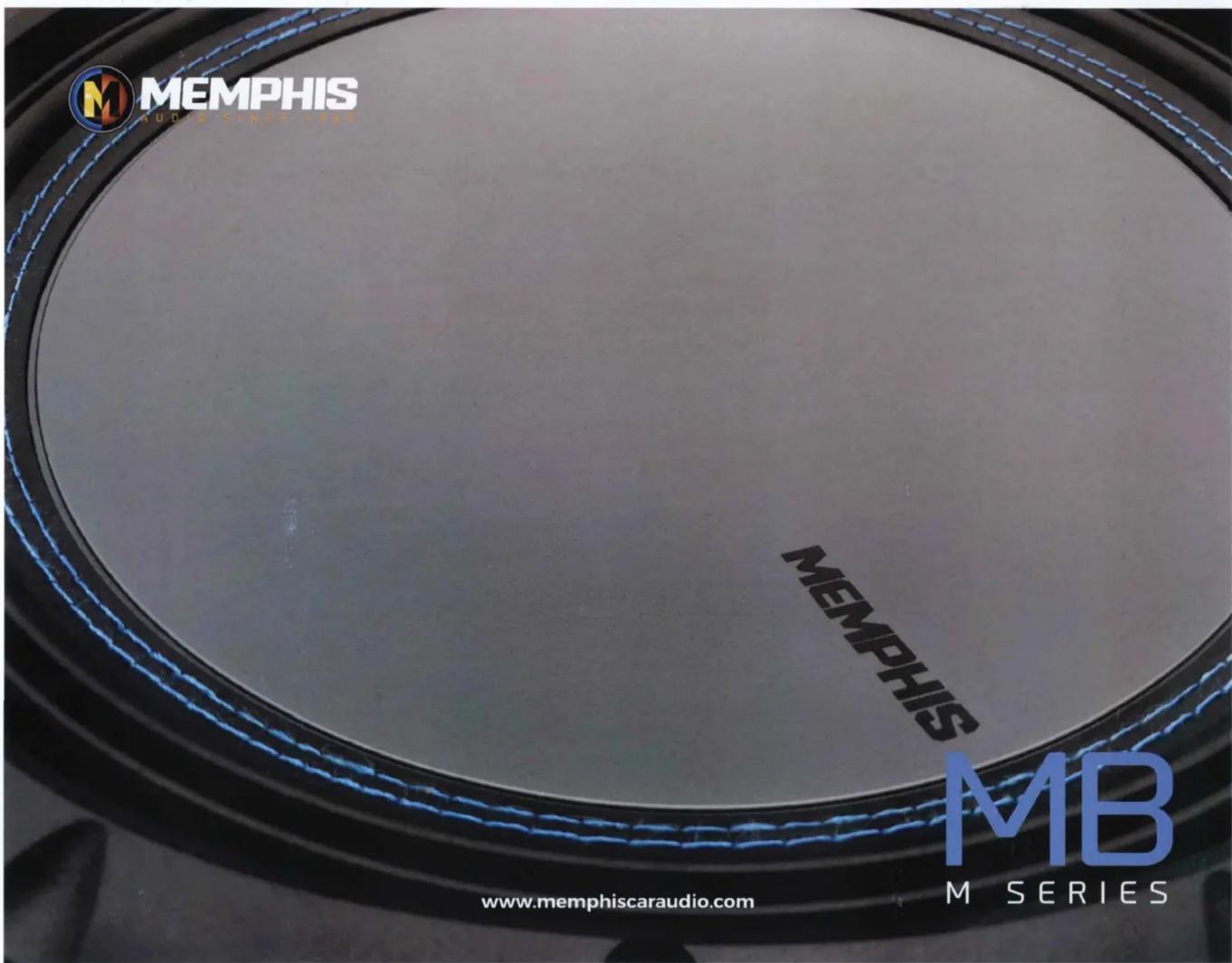

MEMPHIS AUDIO SINCE 1928 MEMPHIS MB www.memphiscaraudio.com M SERIES

2020 MB SUBWOOFER SPECS

	Unit	MB824-2	MB824-4	MB1010-2	MB1024-4	MB1224-2	MB1224-4	MB1524-2	MB1524-4
THIELSE SMALL PARAMETERS
Resonant Frequency (fs)	Hz	48	48	36	36	33	33	25	25
Mechanical Q (Qms)		4.94	5.41	4.33	4.31	5.3	5.22	6.53	6.88
Electrical Q (Qes)		0.79	0.7	0.78	0.67	0.83	0.69	0.65	0.58
Total Q (Qts)		0.68	0.62	0.66	0.58	0.72	0.61	0.59	0.54
Sensitivity	dB	83.5	84.1	84.6	85.3	86.8	87.5	88.4	88.9
Xmax Linear	in.	0.27	0.27	0.45	0.45	0.45	0.45	0.4	0.4
Xmax Mechanical	in.	0.75	0.75	1	1	1	1	1	1
Displacement	cf.	0.04	0.04	0.12	0.12	0.16	0.16	0.29	0.29
Air volume of suspension (Vas)	cf.	0.366	0.353	1.04	1.04	2.39	2.39	6.51	6.51
Moving Mass (Mms)	g	76.43	76.43	127.79	127.79	151.75	151.75	255.71	255.71
Suspension Compliance (Cms)	mmN	0.144	0.138	0.146	0.146	0.147	0.149	0.156	0.156
Effective piston area (Sd)	SqCm	227	227	380.13	380.13	572.56	572.56	917	917
Motor Strength (BI)	TM	7.65	11.66	8.77	13.09	8.66	13	11.3	16.66
VOICE COIL & MAGNET
DCR	ohms	2	4	2	3.89	1.94	3.7	2	4
Voice coil diameter	in.	1.5	1.5	2	2	2	2	2	2
RMS Power	Watts	300	300	500	500	500	500	500	500
Peak Power	Watts	600	600	1000	1000	1000	1000	1000	1000
Magnet weight	oz	33	33	60	60	60	60	60	60
Magnet diameter	in.	4.72	4.72	5.71	5.71	5.71	5.71	5.71	5.71
PHYSICAL DIMENSIONS
Mounting depth	in.	3.74	3.74	5.14	5.14	5.43	5.43	6.83	6.83
Cutout Diameter	in.	7.13	7.13	9.17	9.17	11.06	11.06	13.98	13.98
Frame Outside Diameter	in.	8.31	8.31	10.16	10.16	12.24	12.24	15.26	15.26
ENCLOSURE RECOMMENDATIONS
Single sub sealed	cf.	0.5	0.5	0.75	0.75	1.25	1.25	2.5	2.5
Dual subs Sealed	cf.	1	1	1.25	1.25	2.25	2.25	4.5	4.5
Single sub vented	cf.	1	1	1.5	1.5	2.4	2.4	4	4
Port dimensions		3"x3"x16.5"L	3"x3"x16.5"L	3.5"x3.5"x15"L	3.5"x3.5"x15"L	4"x4"x19"L	4"x4"x19"L	5.5"x5.5"x22"L	5.5"x5.5"x22"L
Tuning frequency	Hz	40	40	38	38	36	36	33	33
Dual sub vented	cf.	1.5	1.5	2.6	2.6	4.5	4.5	7.5	7.5
Port dimensions		3.5"x3.5"x13"L	3.5"x3.5"x13"L	5"x5"x19"L	5"x5"x19"L	6"x6"x16"L	6"x6"x16"L	7"x7"x17"L	7"x7"x17"L
Tuning frequency	Hz	40	40	38	38	36	36	33	33
