Intitulé	Description
Type de produit	Décodeur TNT HD
Caractéristiques techniques principales	Réception des chaînes TNT en haute définition, compatibilité MPEG-2 et MPEG-4
Alimentation électrique	Alimentation secteur 100-240V, 50/60Hz
Dimensions approximatives	Dimensions : 30 cm x 20 cm x 5 cm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec la plupart des téléviseurs équipés d'une entrée HDMI
Fonctions principales	Enregistrement de programmes, lecture de fichiers multimédias via USB
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat

FOIRE AUX QUESTIONS - TWIN 830 HD SAGEM

Comment réinitialiser le SAGEM TWIN 830 HD ?

Pour réinitialiser votre SAGEM TWIN 830 HD, maintenez le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si je n'ai pas de signal sur ma télévision ?

Vérifiez d'abord les connexions des câbles. Assurez-vous que le câble antenne est correctement branché et que le téléviseur est sur la bonne source d'entrée. Si le problème persiste, essayez de rescanner les chaînes.

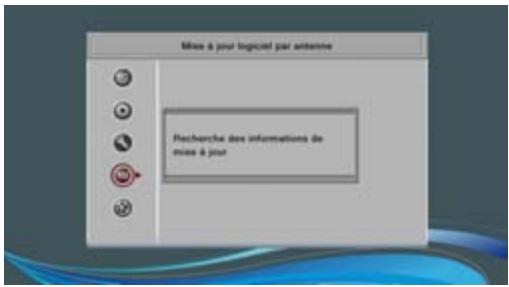

Comment mettre à jour le firmware du SAGEM TWIN 830 HD ?

Pour mettre à jour le firmware, allez dans le menu 'Configuration', sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Pourquoi l'image est-elle pixellisée ou de mauvaise qualité ?

Cela peut être dû à une mauvaise réception du signal. Assurez-vous que votre antenne est bien orientée et que les câbles ne sont pas endommagés. Vous pouvez également essayer de changer de chaîne pour voir si le problème persiste.

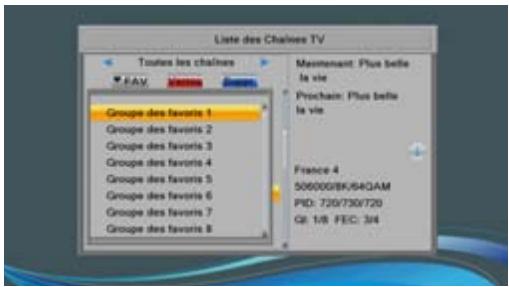

Comment configurer les chaînes favorites sur le SAGEM TWIN 830 HD ?

Pour configurer vos chaînes favorites, accédez au menu 'Chaînes', sélectionnez 'Gestion des chaînes', puis choisissez les chaînes que vous souhaitez ajouter à vos favoris et appuyez sur le bouton 'Favori'.

Mon SAGEM TWIN 830 HD ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de débrancher l'alimentation pendant quelques minutes, puis rebranchez-le.

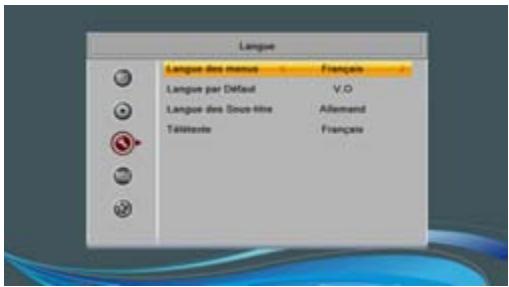

Comment changer la langue des sous-titres ?

Pour changer la langue des sous-titres, allez dans le menu 'Options', sélectionnez 'Sous-titres' et choisissez la langue souhaitée dans la liste.

Comment utiliser la fonction enregistrement de mon SAGEM TWIN 830 HD ?

Pour utiliser la fonction d'enregistrement, assurez-vous qu'un disque dur externe est connecté. Sélectionnez le programme que vous souhaitez enregistrer dans le guide TV, appuyez sur le bouton 'Enregistrer' et suivez les instructions à l'écran.

MODE D'EMPLOI TWIN 830 HD SAGEM

La nouvelle génération de récepteurs vous ouvre les portes des derniers services numériques en haute définition et vous permet, ainsi qu'à votre famille, de désirer aisément parmi les valeurs fonctions de la télévision numérique.

Dès que vous aurez raccordé votre récepteur, vous pourrez profiter de la totalité des services. Vous pourrez mettre à jour votre récepteur par le signal reçu si de nouvelles fonctions ou nouveaux services sont disponibles.

Le récepteur Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans prévis, des modifications et améliorations au produit décrit dans ce livre utilisé.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité, 2004/108/CE concernant la compatibilité electromagnétique et ErP 2009/125/CE relative aux exigences d'écoconception, définies par le Parlement européen et le Conseil afin de minimiser les interférences electromagnétiques, assurer la sécurité des utilisateurs et de leurs biens ainsi que préserver leur santé, et réduire l'impact des produits sur l'environnement.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section "Support", ou obtenue à l'adresse suivante :

Sagemcom Broadband SAS - Service des relations clientèle

250, route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tous droits réservés

Sagemcom est une marque déposée.

Ce terminal de réception Haute Définition Sagemcom répond aux specifications "HD TV", et intègre la technologie HDMITM. Le logo "HD TV" est une marque de DIGITALEUROPE. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

IMPORTANT

Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la télévision Numérique Terrestre dans votre région.

Nous vous recommendons de faire périodiquement une recherche de chaînes afin de profiter pleinement de votre récepteur (modification de signal, nouveaux services, mise à jour logicielle...).

Conservez soigneusement ce livre utiliseur. Il vous sera utile en cas d'évolution des chaînes disponibles sur la TNT; vous y trouvez不止amment la procédure de recherche de chaînes.

Sommaire

Sécurité 4

Emplacement. 4
Avertissements et mesures de sécurité 4
Piles 6
Interférences 6
Periphériques de stockage USB. 6
Entretien du récepteur 6

Découvrir votre récepteur......... 7

Contenu de l'emballage 7
Face avant du récepteur 8
Face arrière du récepteur 8
Télécommande 9

Connector vos appareils 10

Raccorder à un téléviseur Haute Définition... 11

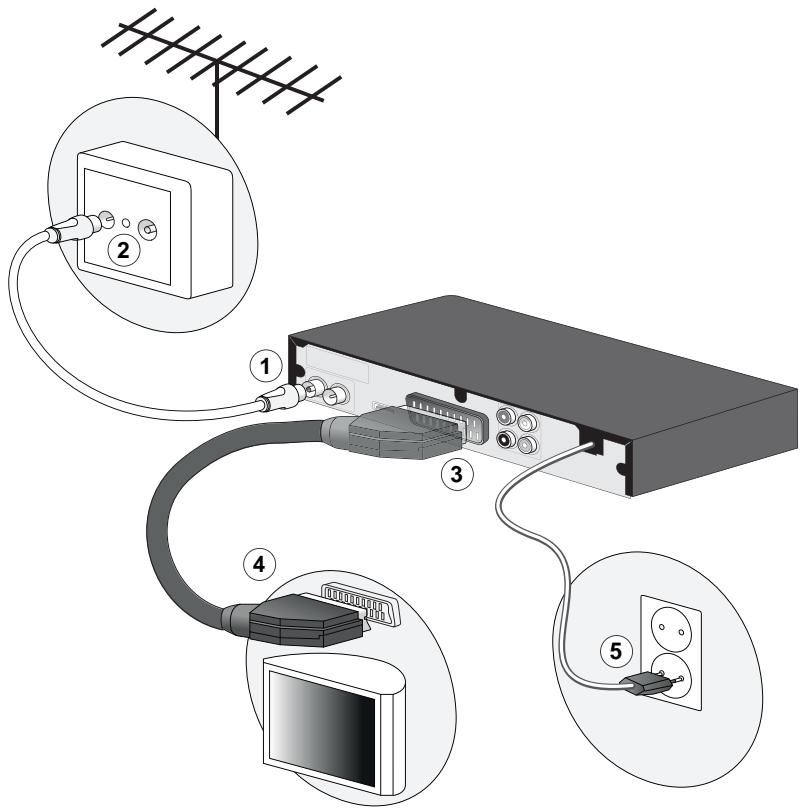

Raccorder à un téléviseur Standardnéquipé d'une prise Péritel. 12
Raccorder à un amplificateur équipé d'une prise digital audio 13

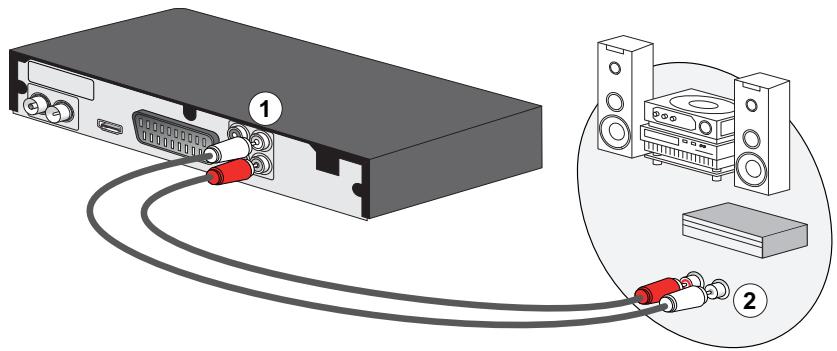

Raccorder à un amplificateur ou une chaîne HiFi équipé de prises audio 13

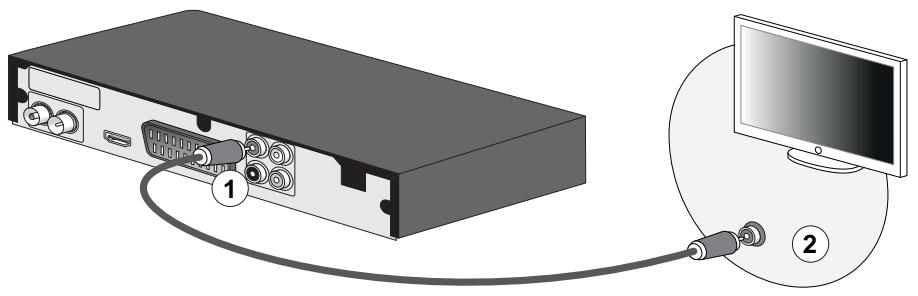

Raccorder à un équipement video 14
Raccorder un media 14

Lancer notre première installation... 15

Avant de commencer 17

Convention de presentation 17

L'arborescence des menus 18

Les commandes principales de la vente récepteur 19

Choisir une chaine de télévision. 19
Ajuster le volume audio 20
Afficher le bandeau d'information 20

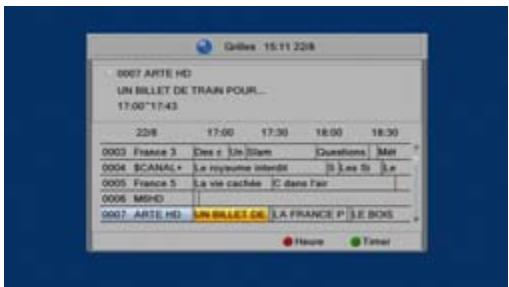

Utiliser le Guide électronique des programmes (EPG). 21
Choisir la langue audio 22
Afficher les sous-titres 22
Changer la liste des favors 22
Choisir une chaine de radio 22
Afficher le Téletexte 23

L'utilisation d'un périhérique de stockage USB. 23

La fonction Magnétoscope numérique 23

Les réglages de votre récepteur 24

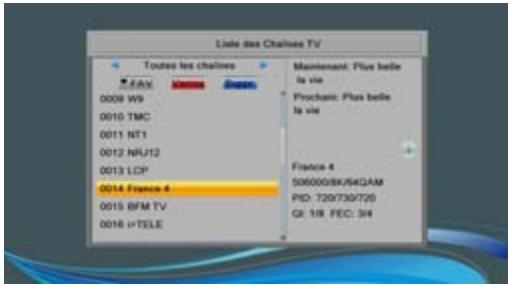

Afficher les chaînes 24
Lancer une nouvelle installation 25
Définir vos paramètres utiliser 27
Utiliser les outils 31
Utiliser le support USB (Media Player) 32
Vos fichiers audio 34
Vos fichiers photo 35
Vos fichiers video 35
Gérer vos enregistements 36
Configurer notre enregistrure 37

Environnement 40

Signification des logos présents sur le produit et l'emballage. 40

Recyclage et élimination du produit 40

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) 41

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques (RoHS). 41

Consommation electrique du recepteur. 41

En cas de problème de réception... 42

Qu'est-ce qu'une réception perturbée en numérique ? 43

Réception avec antenné d'intérieur ? 43

Garantie 44

Spécifications techniques 46

1. Sécurité

L'utilisation de votre récepteur est sujette à des règles de sécurité visant à protégger les utilisateurs et leur environnement.

Emplacement

Afin de garantir le bon fonctionnement de votre récepteur, vous devez :

• le placer en interieur pour le proteger contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protégger contre l'humidité, l'installer sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
• éviter les chocs violents. Placez toujours votre récepteur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses.
• ne rien placer sur votre récepteur (ceci nuirait à sa bonne ventilation): les fentes d'aération situées sur le boîtier protégent votre récepteur de la surchauffe. Si vous placez le récepteur dans un comportement, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière,
• le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximé du récepteur et être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE RÉCEPTEUR! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Par précaution, en cas de danger, les adaptateurs servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité du récepteur et être aisément accessibles.

(tension, courant, fréquence du réseau électric).

Raccordez le récepteur sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci

L'étiquette d'identification est placée sous le récepteur.
Assurez-vous que le cordon secteur est correctement enché dans la prise secteur. Un mauvais raccordement peut présenter un risque d'incendie ou de chocolélectrique.
Utilisez le recepteur dans un environnement où les valeurs suivantes sont respectees :

• température ambiente : entre + 5 °C et + 40 °C,

• humidité ambiente : entre 10 % et 80 %,
  altitude: 2000 metres maximum (6562 ft).

• Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), mettez le récepteur à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre récepteur et pourrait causeer une panne. Si un liquide penètre dans le récepteur, débranchez-le immidiatement de la prise secteur et prévenez votre revendeur.

• Veillez à ce qu'aucun liquide ou objet métallique ne pénétre dans le récepteur par ses fentes d'aération.
• Ne remettez pas sous tension le récepteur si celui-ci a récemment été soumis à d'importantes variations de températures.
• Éteignez puis débranchez le récepteur par la prise secteur avant de brancher ou de modifier le branchement à d'autres apparèils (televiseur, magnétoscope, etc.).
• En cas de bruit suspect au niveau de la prise de courant ou du cordon secteur, débranchez immédiatement le cordon secteur de la prise de courant en prénant toutes les précautions d'usage, vous risquez un choc électrique. Prenez contact avec votre revendeur.
• Ne raccordez jamais vous récepteur sur une prise de courant desserrée, endommagée ou défectueuse, vous risquez un choc électrique.
• Ne touchez jamais le cordon secteur avec des mains humides, mouillées. Vous risque un choc électrique.
• Lorsque vous branchez ou débranchez le cordon secteur, saississez toujours le cordon secteur par la fiche. Un cordon endommagé représentée une source potentielle d'incendie ou de chocolélectrique. Ne tirez jamais sur le cordon pour débrancher le récepteur de la prise de courant.
• Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un risque d'incendie ou de décharge électrique. Veillez toujours à ce que le récepteur ne repose jamais sur le cordon secteur ou quel que cable que ce soit.
• Ne posez jamais d'objects, ne marchez jamais, ne roulez jamais avec un équipement roulant sur l'adaptateur secteur. Vous risque de l'endommager et de générer un risque d'incendie ou de chocolélectrique.
  Assurez-vous que l'adaptateur secteur est placé sur une surface plane et stable. Un mauvais placement peut engendrer une déconnexion du cordon secteur, et pourrait générer un risque d'incendie ou de chocoléctrique. Assurez-vous que l'adaptateur secteur est hors de portée d'enfants ou d'animaux domestiques.
  Assurez-vous que le cordon secteur est hors de portée d'enfants ou d'animaux domestiques.
• N'essayez jamais de-retirer un panneau ou un capot fixe. N'essayez jamais de démonter l'appareil. Le récepteur contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique avec des conséquences extrémement graves. Faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié.
• Seul un personnel agréé par le fabricant peut intervenir sur le récepteur. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.
• Faites appel à un installerateur spécialisé si vous souhaitez raccorder les appareils à l'aide de cordons autres que ceux fournis avec l'equipement.

Piles

Les piles/batteries peuvent facilement etre availees par les enfants en bas age. Ne laissez donc pas la télécommande sans surveillance.

Les piles ne doivent pas etre exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne place pas le récepteur à proximate d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.

Periphériques de stockage USB

Ne déconnectez jamais votre clé USB ou disque dur externe lorsqu'une opération de lecture ou d'écriture est en cours (lecture de fichier multimédia, enregistrement de programme...). Vous risqueriez de perdre des données ou d'endommager votre péripérisque de stockage. Pour vous aider, la plupart des péripérisques USB dispose d'une diode qui clignote lorsqu'une opération de lecture ou d'écriture est en cours.

Arrêtez toute opération de lecture ou d'écriture (enregistrement et téléchargement), puis utilisez le menu dédié pour déconnecter votre péripérisque de stockage USB.

Il est fortement recommendé d'utiliser un dispositif certifié "USB High Speed" ayant une vitesse d'écriture supérieur à 8 Mbits/seconde de type 2.

Note

Malgré nos efforts pour vous fournir un récepteur compatible avec la plupart des péripériques de stockage USB certifiés "USB High Speed", il ne nous est pas possible de tester tous les péripériques de stockage USB disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l'ensemble des fonctionnalités.

Par conséquent, veuillez nous excuser si notre périphérique de stockage USB ne fonctionne pas de façon optimale sur le récepteur.

Entretien du récepteur

Nettoyez vous récepteur avec un chiffon doux et non pelucheurs. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pouraient endommager la surface du récepteur.

2. Découvrir votre récepteur

Cette section contient les sous-sections suivantes :

• Contenu de l'emballage, page 7,
• Face avant du récepteur, page 8,
• Face arrêté du récepteur, page 8,
• Télecommande, page 9.

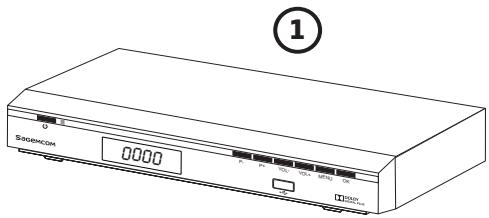

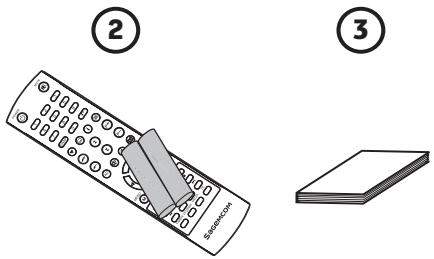

Contenu de l'emballage

Votre nouvel équipement inclut :

Repère	Description
1	1 récepteur de télévision Numérique Terrestre Haute Définition
2	1 télécommande et 2 piles AAA - LR03
3	Ce livreutilisateur

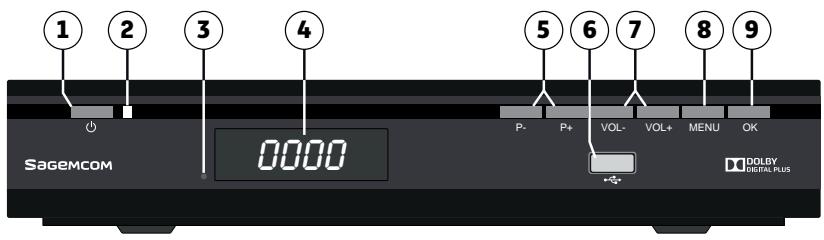

Face avant du récepteur

Repère	Description	Repère	Description
1	Allumer/éteindre le récepteur	2	Voyant d'etat (rouge : éteint, vert : allumé)
3	Infrarouge (IR)	4	Afficheur
5	Changer de chaîne CH-/CH+	6	Port USB High speed
7	Augmenter ou diminuer le volume sonore VOL-/VOL+	8	Accéder aux menus
9	Validator

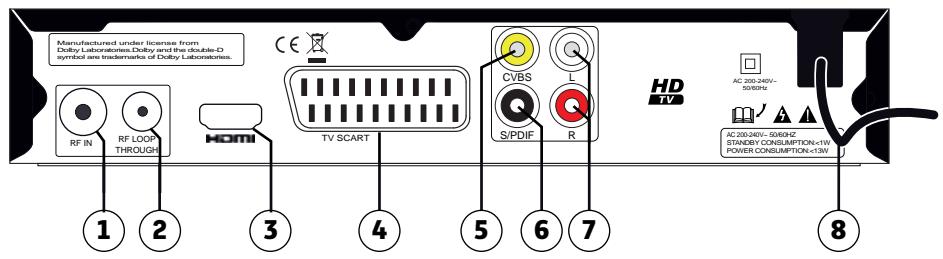

Face arrrière du récepteur

Repère	Description	Repère	Description
1	Entrée antenne hertzienne	2	Sortie antenne hertzienne
3	Prise HDMI	4	Prise Péritel TV (vers téléviseur)
5	Prise matériel CVBS (PAL)	6	Prise digital audio S/PDIF
7	Prises analogiques audio R (droite) et L (gauche)	8	Cordon secteur

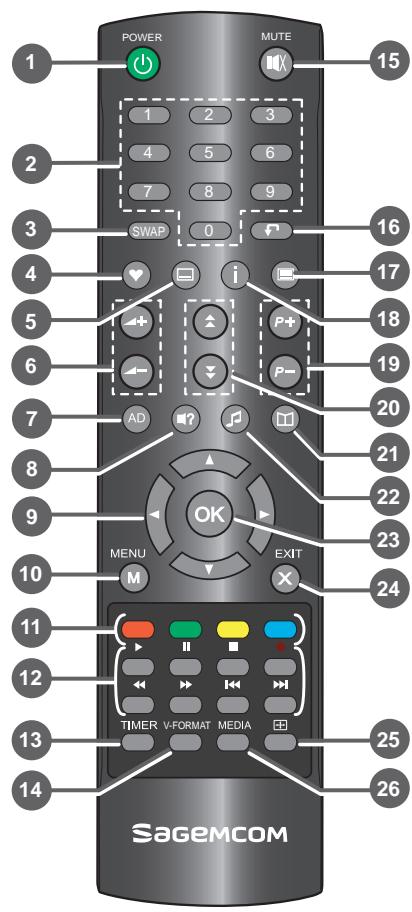

Télécommande

Touche	Fonctions
1	Allumer / Mettre en veille le récepteur.
2	Accéder aux chaînes et à différents可以选择 contextualuels.
3	En mode Media player, accéder aux différents multiméias.
4	Accéder à la liste des chaînes favorites.
5	Activer / Déscientier les sous-titres.
6	Augmenter / Diminuer le volume.
7	Activer / Déscientier l'Audio Description (si diffusée). La fonction doit être activée pour être accessible.
8	Sélectionner la piste audio.
9	Se déplacer sur une page, un menu, etc.
10	Accéder aux menus.
11	Accéder à des可以选择 contextualuels (touches de couleur).
12	Touches de contrôle du magnétoscope numérique (source USB).
13	Accéder à la Programmation d'Enregistrement.
14	Changer la résolution d'affichage de votre télévisueur.
15	Couper le son.
16	Revenir sur la chaîne précédente.
17	Afficher le Télétexte.
18	Afficher les informations sur un programme.
19	Changer de chaîne.
20	Changer de page (mode Télétexte).
21	Afficher le guide électronique des programmes.
22	Passer du mode TV au mode radio (si diffusé).
23	Verifier une fonction ou une option.
24	Sortir d'un écran, d'un mode.
25	Basculer entre les formats TV 4/3, 16/9 ou AUTO.
26	Accéder au gestionnaire de fichiers multiméias.

Piles

La télécommande nécessite deux piles AAA 1,5 V pour son fonctionnement. Lors de l'installation des piles, veuilles respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

3. Connecter vos apparecs

Avant de commencer la mise en service de votre récepteur TNT Haute Définition, vérifie que :

• vous ave les éléments presentés dans le paragraphe Contenu de l'emballage, page 7,
• les équipements que vous allez relier à votre récepteur sont hors tension et déconnectés du secteur.

Dans un premier temps, nous vous proposons un tableau de connections en fonction des équipements que vous allez raccorder à votre récepteur.

Vouvasez：

Vivre matériel existant	Vos prises	Reportez-vous à la section :
un téléviseur équipé de prises HDMI	HDMI	Raccorder à un téléviseur Haute Définition, page 11
un téléviseur équipé de prises Péritel	TV SCART	Raccorder à un téléviseur Standard équipé d'une prise Péritel, page 12
un amplificateur équipé d'une prise audio numérique coaxial (SPDIF)	S/PDIF	Raccorder à un amplificateur équipé d'une prise digital audio, page 13

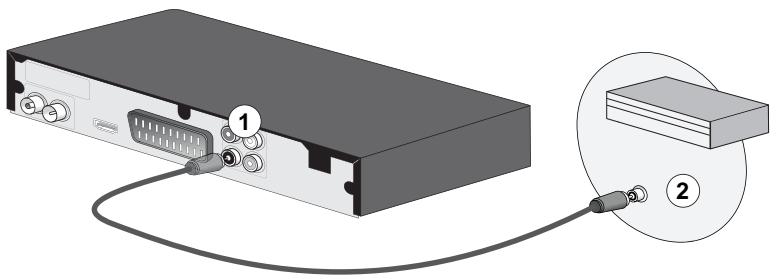

un équipement videoe équipé d'une prise video (jaune)	CVBS	Raccorder à un équipement video, page 14
un amplificateur équipé de prises RCA audio	L R	Raccorder à un amplificateur ou une chaîne HiFi équipé de prises audio, page 13

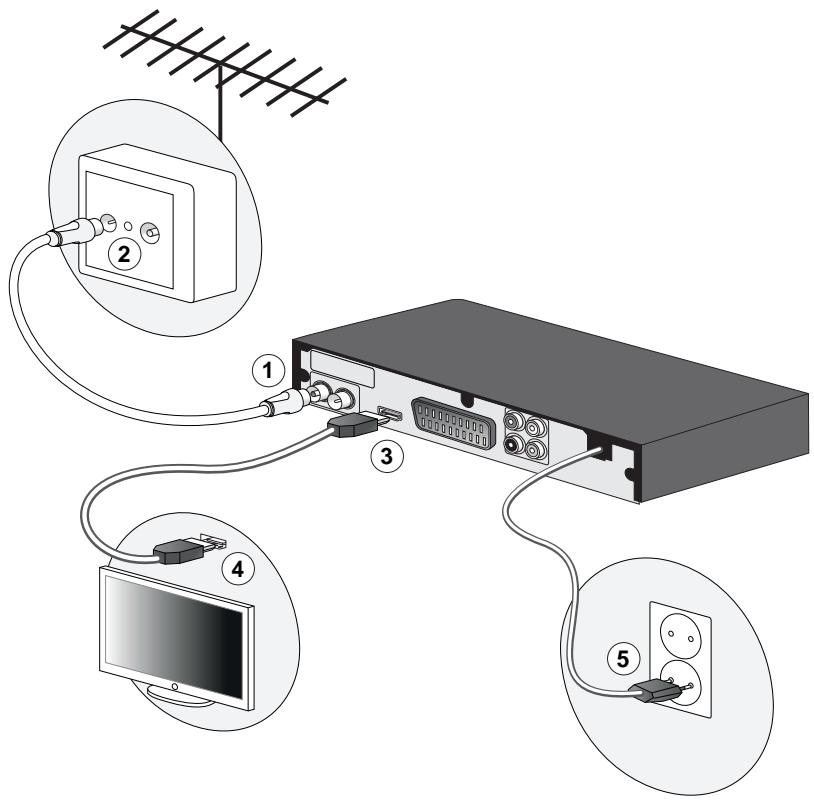

Raccorder à un téléviseur Haute Définition

Votre revendeur / installeur vous conseillera pour l'installation et le pointage de votre antenné.

1. Prenez un cable d'antenne coaxial (non fourni) équipé de fiches TV mâles. Raccordez la fiche TV mâle sur la prise RF IN de votre récepteur.
2. Raccordez la fiche TV mâle de l'autre extrémité sur la prise TV murale.
3. Prenez un cable HDMI (non fourni) et enfiche l'une des extrémités sur la prise HDMI du récepteur.
4. Enfichez l'autre extrémité sur une prise HDMI de votre téléviseur.
5. Mettez en place votre récepteur à son emplacement final en respectant les consignes de sécurité et branche la prise secteur sur une prise de courant proche du récepteur et facile d'accès.

Raccorder à un téléviseur Standard équipé d'une prise Péritel

Votre revendeur / installeur vous conseillera pour l'installation et le pointage de votre antenné.

1. Prenez un cable d'antenne coaxial (non fourni) équipé de fiches TV âmes. Raccordez la fiche TV âme sur la prise RF IN de votre récepteur.
2. Raccordez la fiche TV mâle de l'autre extrémité sur la prise TV murale.
3. Prenez un cable Péritel (non fourni) et enfiche l'une des extrémités sur la prise Péritel du récepteur.
4. Enfichez l'autre extrémité sur une prise Péritel de votre téléviseur.
5. Mettez en place votre récepteur à son emplacement final en respectant les consignes de sécurité et branche la prise secteur sur une prise de courant proche du récepteur et facile d'accès.

Raccorder à un amplificateur équipé d'une prise digital audio

Cette connexion vous permet de bénéficier d'une haute qualité de son.

Note

Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numérique de haute qualité. Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition.

1. Prenez un cable coaxial audio (non fourni) et enfichez l'une des extrémités sur la prise audio numérique de votre récepteur.
2. Enfichez l'autre extrémité sur une prise audio numérique de votre amplificateur.

Raccorder à un amplificateur ou une chaîne HiFi équipé de prises audio

1. Prenez un cable coaxial audio (non fourni) et reprez les fiches Gauche (L/blanc) et Droite (R/rouge), enchiz les sur les prises audio de votre récepteur en respectant les couleurs.
2. Prenez l'autre extrémité du cable et enfichez les fiches Gauche (L/blanc) et Droite (R/rouge) sur les prises audio de votre amplificateur en respectant les couleurs.

Raccorder à un équipement video

Cette connexion vous permet de raccorder un équipement muni d'une entrée Video (prise jaune). Pour compléter l'installation, vous pouvez raccorder un équipement HiFi. Reportez-vous au paragraphe Raccorder à un amplificateur ou une chaine HiFi équipé de prises audio, page 13.

1. Prenez un cable coaxial (non fourni) et enfiche-les sur la prise video de votre récepteur.
2. Prenez l'autre extrémité du cable et enfichez la fiche sur votre équipement video.

Raccorder un matériel

Votre recepteur est equipé en façade avant d'un port USB.

1. Ce port vous permet de connecter des medias USB 2.0 (type A Host). Enfichez le média en respectant le sens d'insertion.
2. Reportez-vous à la section Configurer votre enregistrreur, page 37 pour de plus amples informations.

4. Lancer votre première installation

Après avoir correctement raccordé le récepteur, vous devez exécuter une première installation.

1. Allumez your téléviseur.

Un menu de selection de langue s'affiche sur l'écran de votre téléviseur.

Si ce n'est pas le cas, vérifie les connexions et/ou forcez le mode "HDMI" ou "EXT" de votre téléviseur (voir la notice de votre téléviseur).

1. Sélectionnez la langue avec les touches ▲

et . Appuyez sur la touche OK OK pour continuer les réglages.

1. Le pays proposé par défaut est la France.

Pour modifier le pays, utilisez les

touches et . Appuyez sur la touche

pour continuer les réglages.

1. Le Mode d'affichage est configuré par défaut sur 1080i_25, consultez la documentation de votre téléviseur pour connaître la résolution la plus adaptée et procédez au réglage avec les touches et

Appuyez sur la touche OK (OK pour

continuer les réglages.

1. Le Format de l'écran est réglé par défaut sur Auto, en fonction de votre téléviseur, Sélectionnez le format adapté avec les touches et . Appuyez sur la touche pour continuer les réglages.
2. Le menu Verrouillage Chaine vous permet de bloquer la lecture des chaînes supérieures au niveau paramétré.

Selectionnez AGE 10, AGE 12, AGE 16 ou AGE 18 en fonction de vos besoin.

Appuyez sur la touche OK OK pour continuer les réglages

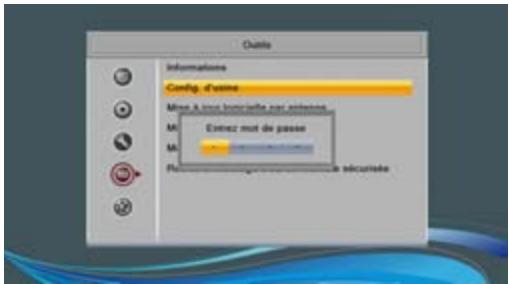

1. Vous doivent restreir un mot de passer, celui-ci vous permettra de verrouiller les chaînes que vous souhaitez et acceder au contrôle parental des programmes. Saisissez un code à 4 chiffres et saisissez de nouveau ce code pour confirmation.
2. Validatez vos réglages en appuyant sur la touche OK OK

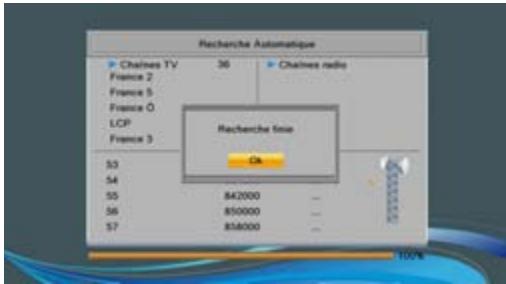

3. La recherche automatique des chaînes démarre.

4. En fin de recherche, appuyez sur la touche OK OK

5. Notre récepteur affichera la première chaine de la TNT trouvée.

A ce stade, l'installation de base est terminée. Vous pouvez désormais utiliser le récepteur et profiter des chaînes de la TNT!

Pour paramétrezifier toute récepteur selon vos besoins, reportez-vous à la section Les régliages de votre récepteur, page 24.

5. Avant de commencer...

Convention de presentation

Pour acceder au menu principal

Appuyez sur la touche MENU

Pour vous déplacer dans les écrons et effectuer les différents paramétrages

Utilisez les touches , , et pour sélectionner vos choix, OK OK pour valider et EXIT × pour sortir des écrons.

Présentation des menus

Pour facilititer la lecture, l'accès à un menu donné sera décrit sous la forme :

MENUM>Menu>Sous-menu

Par exemple, lorsque vous voulez aller dans MENU > Configuration Système > Langue, vous doivent effectuer les actions suivantes avec votre télécommande :

1. Appuyez sur la touche MENU pour acceder au menu principal.
2. Appuyez sur les touches et pour selectionner Configuration Systeme.
3. Appuyez sur la touche pour selectionner Langue, puis validez avec OK OK

L'arborescence des menus

L'arborescence ci-dessous presente les menus de votre récepteur :

Edition chaines

List des Chaires TV

ListedesChainesRadios

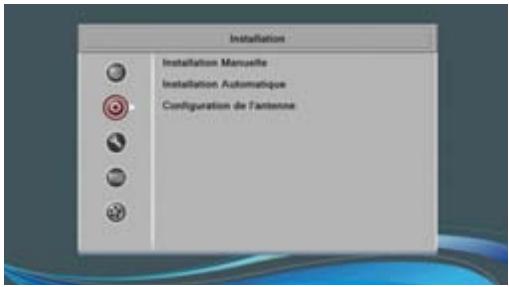

Installation

Installation Manuelle

Installation Automatique

Configuration de l'antenne

Configuration Systeme

Langue

Système TV

Configuration d'affichage

Réglage Timer

Contrôle parental

Réglage OSD

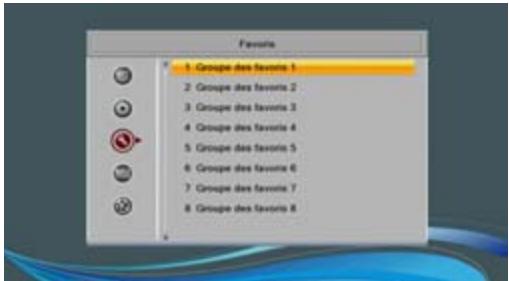

Favoris

Mise en veille auto.

Outils

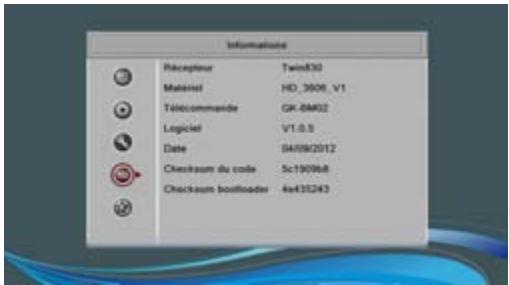

Informations

Config.d'usine

Mise à jour logicielle par antenné

Mise à jour logicielle par USB

Media Player

Retirer le stockage USB de manière sécurisée

Enregisterer

Information sur le Disque Dur

Formater le Disque

Configurer Enregistrement

6. Les commandes principales de votre récepteur

Cette section contient les sous-sections suivantes :

• Choisir une chaine de télévision, page 19,
• Ajuster le volume audio, page 20,
• Afficher le bandeau d'information, page 20,
  Utiliser le Guide electronique des programmes (EPG), page 21,
• Choisir la langue audio, page 22,
• Afficher les sous-titres, page 22,
• Changer la liste des favors, page 22,
• Choisir une chaine de radio, page 22,
• Afficher le Télétexte, page 23,
  L'utilisation d'un périhérique de stockage USB, page 23,
  La fonction Magnétoscope numérique, page 23.

Choisir une chaine de télévision

Avec les touches P^+ et P^- , ou les touches 0-9

• Appuyez sur les touches ou, pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.
• Vous pouvez revenir sur la chaine précédemment regardée, appuyez sur la touche.

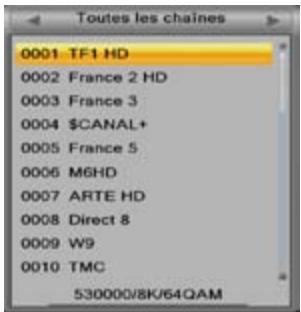

Depuis la liste des chaînes

• Appuyez sur la touche OK (OK) pour afficher la liste des chaînes.
  Utilisez les touches et pour parcourir la liste.
• Pour regarder une châîne, placez-vous dessus avec les touches et , appuyez sur la touche OK OK.
• Pour sorting de la liste, appuyez une nouvelle fois sur la touche OK OK.

Ajuster le volume audio

Utilisez les touches suivantes pour ajuster le volume audio :

Utiliser les touches...	Pour...
/	Régler le volume
	Activer le Mode muet. Le son revient si vous appuyez à nouveau sur cette même touche.

Afficher le bandeau d'information

Si vous désirez obtenir des d'informations sur le programme ou la chaine, appuyez sur la touche I ①, cet écran vous présente principalement le nom du programme en cours et le suivant.

Pour avoir plus d'informations sur le programme en cours, appuyez de nouveau sur la touche I pendant que le premier bandeau est actif à l'écran. Vous pourrez ainsi voir :

• Le nom de la chaine en cours,
• L'intitulé du programme et les heures de début et fin du programme,
• Le résumé du programme en cours (si disponible)

Un appui sur la touche Rouge 口 permet de sorting de l'écran d'information.

Listedesicones

Les icônes suivantes peuvent s'afficher, en fonction des informations diffusées par la chaîne en cours :

Le symbole...	Signifie que l'options suivante est disponible	Pour plus de détails, voir la section...
HD	Qualité Haute Définition.	Paramétrer le système TV, page 27
SD	Qualité standard.
1080i	Résolution indiquée.
AD	Audio Description.
D	Qualité Dolby Digital.
D+	Qualité Dolby Digital Plus.
SUBT	Sous-titrage(s).
$	Accès à une chaîne payante.
TXT	Affichage Télétexte.	Afficher le Télétexte, page 23
-10	Niveau de moralité de l'émission en cours.	Verrouillage parental, page 29
EPG	Grille électronique des programmes	Utiliser le Guide électronique des programmes (EPG), page 21

Utiliser le Guide électronique des programmes (EPG)

Qu'est-ce que le Guide électronique des programmes?

Le guide électronique des programmes (EPG) propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les chaînes, les informations peuvent donc ne pas été disponibles sur la totalité des chaînes.

Acceder au Guide électronique des programmes

Appuyez sur la touche EPG de votre télécommande pour acceder au guidelectronique des programmes.

Le guide électronique des programmes affiche :

• la liste des chaînes dans la partie gauche,
• le nom de l'émission courante, et le nom de l'émission suivante pour chaque chaine.

Déplacez-vous avec les touches et pour sélectionner la chaîne voulue.

Déplacez-vous avec les touches et pour selectionner une émission.

Visualisez le résumé de l'émission en appuyant sur la touche OK OK

Note

En fonction de la chaine où vous vous trouvez, l'affichage de l'EPG peut prendre un certain temps.

Vous serez amene(e) à parcourir la liste des chaînes avec les touches et pourmettreà jourlesinformations.

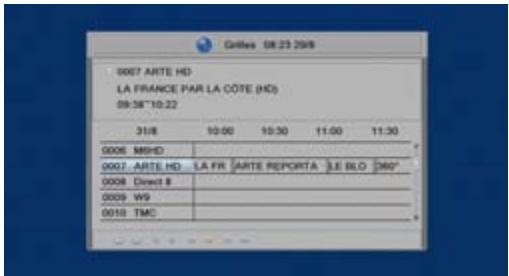

Option de l'EPG

Depuis l'écran de l'EPG, appuyez sur la touche Rouge pour obtenir les futurs programmes qui seront diffusés sur la chaîne Sélectionnée.

Utilisez les touches et pourCHOISIR I'une des fonctions disponibles :

revenir au menu precedent,
- après des recherches d'informations, appuyez sur cette touche pour revenir à l'écran initial de l'EPG,
- et pour visualiser les futurs et précédents programmes,
et pour visualiser les futurs et precedents programmes au pas de deux heures,
- et pour visualiser les futurs et précédents programmes de jour en jour.

Validatevezetchoixavecla toucheOK OK

Depuis l'écran de l'EPG du programme représenté à l'écran, appuyez sur la touche Verte pour configurer un timer d'enregistrement directement depuis la chaine active, reportez-vous au paragraphe Régler le minuteur d'enregistrement, page 28.

Choisir la langue audio

Certaines chaînes diffusent, à certains moments, leurs programmes dans plusieurs langues.

Pour modifier la langue du programme en cours, procédez comme suit :

1. Appuyez sur la touche AUDIO
2. Sélectionnez le type d'audio (Mono, StéRéo, Gauche, Droite) souhaité parmi la liste proposée avec les touches et .
3. Sélectionnez la langue souhaitée parmi la liste proposée avec les touches et , appuyez sur la touche OK OK pour valider votrechoix.
4. Appuyez de nouveau sur la touche AUDIO pour quitter cet écran.

Afficher les sous-titres

Certaines chaînes diffusent, à certains moments, des sous-titres en standard video.

Pour les activer :

1. Appuyez sur la touche SUB
2. Sélectionnez l'une des options proposées avec les touches et .
3. Appuyez sur la touche OK OK pour valider.

Changer la liste des favors

• Appuyez sur la touche pour changer de liste, à condition que vous ayez créé votre liste de chaînes favorites (voir Créer une liste de vos chaînes favorites, page 25).

Choisir une chaine de radio

Outre des chaînes TV, la TNT permet également de diffuser des radios.

Si au moins une radio est diffusée, dés que vous appuyez sur la touche RADIO © , vous passez au mode Radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran.

S'il n'y a pas de radios diffusées (c'est le cas actuellement en France), la touche RADIO reste inactive.

Note

A l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

Afficher le Télétexte

A l'heure ou cette notice est rédigée certaines chaînes diffusent un magazine télétexte.

• Pour y acceder, appuyez sur la touche TELETEXT.
• Pour acceder aux pages Télétexte, servez-vous des touches et.
  Utilisez la touche EXIT pour sortir de ce menu.

L'utilisation d'un périphérique de stockage USB

En connectant un péripérisque de stockage USB au récepteur et lorsque ce péripérisque est détecté (signalé par un symbole à l'écran), vous pourrez utiliser les fonctions Magnétoscope numérique (enregistrement de programme et Contrôle du direct) et Lecteur Multimédia (visionner vos fichiers audio, contrôle et photo).

Connectez/Déconnectez votre périphérique avec soin (voir Déconnecter le périphérique USB, page 34).

La fonction Magnétoscope numérique

Dès lors qu'un périhérique de stockage USB est connecté au récepteur et qu'il est détecté (signalé par un symbole à l'écran), vous pourrez enregistrer vos émissions préférentes.

Appuyez sur la touche Enregister ● pour lancer l'enregistrement du programme en cours.

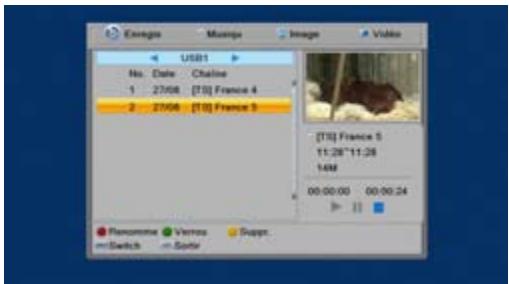

Vous pourrez par la suite visualiser les programmes enregistrés en appuyant sur la touche MEDIA de la télécommande.

Votre recepteur you offre la possibilite de lancer deux enregistements simultanement et de regarder une troisieme chaine. Pour cela, il faut que la chaine que vous poulez regarder soit sur le meme groupe que I'un de vos deux enregistements. Vous trouvez les informations des groupes de chanes sur le site www.tdf.fr.

7. Les réglages de votre récepteur

Cette section contient les sous-sections suivantes :

• Afficher les chaînes, page 24,
  Lancer une nouvelle installation, page 25,
• Définir vos paramètres utilisé, page 27,
• Paramétrre le système TV, page 27,
  Utiliser les outils, page 31,
  Utiliser le support USB (Media Player), page 32,
  Gérer vos enregistements, page 36.

Afficher les chaînes

Vos chaînes TV

1. Allez dans MENU > Edition chaînes > Liste des Chaînes TV.

La liste des chaînes apparait, la chaine en cours est surlignée en jaune et les informations sur le programme en cours sont disponibles sur la partie droite de l'écran.

Depuis cet écran, vous allez pouvoir organiser vos listedes de chaînes.

• Touche FAV : creer des listedes de chaînes favorites.
• Touche rouge Verrou : appliquer le code parental sur la chaîne surignée.
• Touche bleu Suppr. : supprimer des chaînes de vos listes favorites.

• Touches et : afficher les listes favorites existantes.

• Pour effectuer vos choix, utilisez les touches de couleurs et suivez les informations qui apparaisent à l'écran.

Voschains radio

Outre des chaînes TV, la TNT permet également la réception des stations de radios.

Si au moins une radio est réceptionné, le menu Liste des Chaires Radios apparait en noir.

1. Allez dans MENU > Edition chaînes > Liste des Chaînes Radios.

La liste des chaînes apparait, la station en cours est surlignée en jaune et les informations sur le programme en cours sont disponibles sur la partie droite de l'écran.

S'il n'y a pas de radios diffusées le menu est grise.

Note

A l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

Créer une liste de vos chaînes favorites

Vous regardez souvent les mêmes programmes, vous pouvez creer huit listedes de vos programmes préféres.

1. Allez dans MENU > Edition chaînes > Liste des Chaînes TV.
2. Déplacez-vous avec les touches et sur les chaînes que vous souhaitezmettre dans vos favoris et appuyez sur la touche FAV
3. L'écran de la liste des+favores apparait,choisissez avec les touches et appuyez sur la touche OK OK. Un coeur s'affiche au niveau du groupe des favorsis choisi.

1. Appuyez sur la touche ⑧ pour revenir au menu precedent. Un cœur s'affiche au niveau des chaînes favorisées.
2. Reprenez à partir de l' étape 2 pour ajouter d'autres chaînes.
3. Pour sortir de ce menu, appuyez sur la touche 心
4. Pour enregistrer vos listedes, Sélectionnez Oui avec les touches , et validez avec la touche OK OK.

Acceder à une liste de vos chaînes favorites

1. Appuyez sur la touche FAV ,CHOISISEZ avec les touches et la liste que vous poulez regarder et appuyez sur la touche OK OK
2. Choisissez avec les touches et la chaine que vous poulez regarder et appuyez sur la touche OK OK

Lancer une nouvelle installation

Cette opération est à faireès que de nouvelles chaînes sont diffusées dans votre région ou lorsque vous perdez une chaîne.

La recherche des chaînes peut s'effectuer :

• manuellement: si vous connaissiez le nombre de canal qui émet dans votre région, vous pouvez définir les critères de recherche (voir Recherche manuelle des chaînes, page 26).
  automatique : le recepteur effectue un balayage et memorise les chaînes (voir Recherche manuelle des chaînes, page 26), ou

Recherche manuelle des chaînes

Note

Utilisez ce mode de recherche uniquement si vous connaissiez le numéro de canal qui émet dans votre région.

1. Allez dans MENU > Installation > Installation Manuelle.

2. Définissez les critères demandés : Mode :CHOISSEZ Par canaux ou Par Fréquence,

3. dans le cas du mode par canaux, définisse pour la bande de fréquence VHF ou UHF et Sélectionnéz le numéro de canal.

4. dans le cas du mode par fréquence, définisseez la fréquence et la bande passante.

5. Pour lancez la recherche, placez-vous sur le menu Recherche et appuyez sur la touche OK OK

Recherche automatique des chaînes

1. Allez dans MENU > Installation > Installation Automatique.
2. Pour lancez la recherche, placez-vous sur le menu Recherche et appuyez sur la touche OK OK.
3. La recherche est lancée et peut durer plusieurs minutes. En fin de recherche, appuyez sur la touche OK OK pour saugevager la recherche.

Activer l'alimentation antennae

Si vous utilisez une antennae avec amplificateur, il vous est possible d'alimenter l'antenne via le récepteur (+5 VCC, 50 mA).

1. Allez dans MENU > Installation > Configuration de l'antenne.
2. Sur la ligne Alimentation d'antenne, selectionnez Activé avec les touches « et »
3. Appuyez sur la touche EXIT 念 pour memoriser votre selection et quitter les menus.

Définir vos paramètres utiliser

Définir la langue d'affichage

1. Aliez dans MENU > Configuration Système > Langue.
2. Sélectionnez avec les touches et le menu que vous voulez changer.

3. Sélectionnez avec les touches et la langue de chacun des cas d'application :

4. Langue des menus : définièsez la langue utilisée dans les menus,

5. Langue par Défaut : définisse la langue de diffusion audio des programmes,
6. Sous-titres par défaut : définisse la langue à utiliser pour les sous-titres affichés,
7. Télétexte : définissez la langue à utiliser pour les sous-titres destinés aux personnes malentendantes.

1. Appuyez sur la touche EXIT × pour mémoriser votre sélection et quitter les menus.

Paramétrer le système TV

Avant de modifier ces réglages, munissez-vous de la documentation de votre téléviseur. En cas de doute, laissez les paramètres par défauts.

1. Allez dans MENU > Configuration Systeme > Systeme TV.
2. Sélectionnez avec les touches et le paramètre que vous pouze changeur.

3. Sélectionnez avec les touches « et « les réglages :

4. Résolution Video : sélectionnez au besoin la résolution de votre téléviseur : Auto, 480p, 576p, 720p/50, 720p/60, 1080i/25 et 1080i/30.

• Format de l'écran: Sélectionnez au besoin le format de votre téléviseur :

• Auto: ajuste le format automatiquement,
  4:3PS (PS pour "pan&scan") pour un téléviseur 4:3 : les images 16:9 seront affichées en plein écran sans bandes noires, avec dégradation de l'image d'origine à gauche et à droite de l'écran.
  4:3LB (LB pour "letterbox") pour un télévisuer 4:3 : les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

• 16:9 pour un téléviseur 16:9. Si votre téléviseur est régé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission regardée.

• Standard Video Péritel : si vous utilisez la prise Péritel de votre récepteur, Sélectionnez RGB, PAL en fonction de votre téléviseur.

• Sortie Audio Num.: Sélectionnez Stereo ou Multichannel, cette sélection doit correspondre à la prise audio utilisée sur votre téléviseur ou si vous avez raccordé un système audio extérieur à votre récepteur.

• Appuyez sur la touche EXIT 品 pour mémoriser votre sélection et quitter les menus.

Paramétrer l'affichage de votre téléviseur

Avant de modifier ces réglages, munissez-vous de la documentation de votre téléviseur. En cas de doute, laissez les paramètres par défauts.

1. Allez dans MENU > Configuration Systeme > Configuration d'affichage.
2. Sélectionnez avec les touches et le paramètres que vous voulez changer.
3. Sélectionnez avec les touches « et » les réglages :

Luminosité: de 1 à 100, 50 par défaut.
- Contraste : de 1 à 100, 50 par défaut.
- Saturation : de 1 à 100, 50 par défaut.
Teinte: de 1 à 100, 50 par défaut.
- Netteté: de 1 à 10, 5 par défaut.

Les modifications sont effectuées en temps réel pour vous permettre de trouvez les réglages les plus adaptés en fonction de votre téléviseur.

1. Appuyez sur la touche EXIT 電 pour mémoriser votre sélection et quitter les menus.

Régler le minuteur d'enregistrement

Vou puevez configurer jusqu'à huit minuteurs d'enregistrement. Les minuteurs d'enregistrement sont vous permettre d'activer votre récepteur à une date et une heures précise.

1. Allez dans MENU > Configuration Systeme >Réglage Timer.
2. Sélectionnez avec les touches et le timer que vous pouze activer.
3. Appuyez sur la touche OK OK
4. Activez le timer en passant le paramètre Mode sur Une fois, Journalier, Hebdomadaire, Mensuel en fonction de votre besoin.
5. Depuis le parametre Mode de timer, choisissez Enregistrement pour lancer une programmation ou Chaine pour lancer l'activation d'une chaine.
6. Définissez ensuite les autres paramètres et placez-vous sur Mémoriser pour valider.
7. Appuyez sur la touche EXIT 已 pour quitter les menus.

Verrouillage parental

Le code parental vous permet de bloquer les chaînes dont vous pouze restreindre l'accès, et/ou de protéger la configuration du récepteur.

Important

Le code parental correspond au mot de passerie lors de votre première installation. Pour plus d'information, reportez-vous à la section Lancer votre première installation, page 15.

1. Allez dans MENU > Configuration Systeme > Contrôle parental.
2. Saisissez votre mot de passer.
3. Sélectionnez avec les touches et le paramètre que vous pouze changeur.

4. Sélectionnez avec les touches « et » les réglages :

5. Verrouillage Menu : placez le réglage sur Activé pour bloquer l'accès aux menus,

6. Niveau de Verrouillage :CHOISSEZ le niveau d'accès,
7. Nouveau code parent : saisissez un nouveau code parental,

8. Confirmer le Code : saisissez de nouveau code parental. Un écran de confirmation apparait, appuyez sur la touche OK OK pour valider.

9. Appuyez sur la touche EXIT 念 pour quitter les menus.

Important

Veuillez noter précieusement votre code parental.

Régler le bandeau

Vouss pouvez régler le temps et la transparence d'affichage du bandeau d'information qui apparait lorsque vous changez de chaîne.

1. Allez dans MENU > Configuration Systeme >Réglage OSD.
2. Sélectionnez avec les touches et le paramètre que vous pouze changeur.
3. Sélectionnez avec les touches « et » les réglages :

Durée affichage OSD : selectionnez de 1 à 10 secondes,
- Transparency OSD : sélectionnez de 10 à 40 % ou Inactif, pas de transparence,
- Configuration OSD par défaut : revenez aux valeurs par défaut.

Renommer vos listedes de chaînes favorites

Voussoupiezpersonnaliservoslistesdeschainesfavorites.Pourcrierdeslistedchainesfavorites FAV,ilousuftdfappuyer sur la touche 念 lorsde la diffusiondela chaune et dechoisir uneliste.

1. Allez dans MENU > Configuration Systeme > Favoris.
2. Sélectionnez une liste avec les touches ▲▼ et appuyez la touche OK OK.

1. Utilisez les touches suivantes :

Appuyez sur les touches , , et pour vous déplacer dans l'écran Renommer affchéé à l'écran,

Au préalable, vous devez supprimer l'ancien nom avec la touche rouge SUPR ou en scélectionnant<-

You pouvez saisir un nom d'une longueur de 17 caractères.

• appuyez sur la touche jaune MAJ pour saisir en majuscules,
• appuyez sur la touche rouge SUPR ou selectionnez <- pour supprimer un caractère saisi,
• selectionnez SP sur le clavier à l'écran pour insérer un espace,

• validate chaque dette entrée avec la touche OK (OK).

• Validate le nouveau nom de votre liste avec la touche bleue OK de votre télécommande.

• Appuyez sur la touche EXIT ⑥ pour memoriser votre seLECTION et quitter les menus.

Régler la mise en veille de votre récepteur

Par défaut, votre récepteur est paramétré pour semettre en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce réglage.

1. Allez dans MENU > Configuration Systeme > Mise en voille auto..
2. Choisissez avec les touches et , le temps d'inactivité ou Inactif si vous ne voulez pas activer ce réglage,
3. Appuyez sur la touche EXIT pour memoriser votre selection et quitter les menus.

Utiliser les outils

Afficher les informations de votre récepteur

Voussoupiezà tout moment afficher les données techniques de votre récepteur.Elles vous seront utiles lors de vos appeals à notre helpline.

1. Allez dans MENU > Outils > Informations.
2. Appuyez sur la touche EXIT 念 pour quitter les menus.

Réinitialisation de votre récepteur

La réinitialisation peut être utile, au cas où vous auriez effectué une configuration, et que certaines fonctions ne sont plus disponibles.

En réinitialisant votre récepteur, vous revenez dans la configuration d'origine.

Important

Tous vos paramètres salariés (châînes favorites, radios, etc.) seront perdus.

1. Allez dans MENU > Outils > Config. d'usine.
2. Entrezmot de passage.
3. Placez-vous sur Oui et appuyez sur la touche OK OK

Patientez jusqu'à ce que le menu de seLECTION de la langue et du pays apparaisse.

Mettez à jour votre récepteur

Le logiciel de votre récepteur évolu en permanence, de nouvelles versions sont peut être disponibles. Vous pouvez les charger depuis le signal antenné ou d'un support USB.

Depuis le signal antennne

1. Allez dans MENU > Outils > Mise à jour logicielle par antenné.
2. Recherche des informations de mise à jour apparait à l'écran, cette opération peut durer plusieurs minutes.
3. En fin de mise à jour, vous revenez dans le menu Outils. Si vous récepteur n'a pas besoin de mise à jour, un écran vous en

informe. Appuyez sur la touche OK OK pour sortir du menu.

Depuis un support USB

Vou desvez au préalable insérer un support USB contenant le fichier de mise à jour.

1. Allez dans MENU > Outils > Mise à jour logicielle par USB.
2. Suivez les informations qui s'affichent à l'écran, cette opération peut durer plusieurs minutes.
3. En fin de mise à jour, vous revenez à l'écran initial d'installation Langue des menus. Choisissez votre langue et continuez l'installation.

Le récepteur vous permet de visionner, dire et:gérer les fichiers multimédias stockés sur un périphérique de stockage connecté sur le port USB du récepteur.

Vous pourrez alors acceder au gestionnaire de fichiers multimédias du récepteur et utiliser les fonctionnalités suivantes :

• regarder des fichiers video,
• visionner des fichiers photo en diaporama.
• créer un album personnelé,
• écouter des fichiers audio, créé une playlist musicale.

Formats de fichiers supportés

Le gestionnaire de fichiers multimédias peut dire les formats suivants :

Image : JPEG, BMP, MPEG_1

Musique: MP3

Video MPEG2,

Acceder au Lecteur Multimédia

Pour acceder au gestionnaire de fichiers multimédias, procédez comme suit :

1. Insérez dans le port USB du récepteur situé en façon le périphérique de stockage USB qui contient vos fichiers multimédias.
2. Le récepteur analyse le contenu du périphérique. Patientez pendant que le récepteur analyse la totalité des fichiers.
3. Allez dans MENU > Outils > Media Player et appuyez sur la touche OK OK. L'écran du gestionnaire apparait à l'écran (Media Player).
4. Utilisez la touche SWAP pour sélectionner le type des multimédias présents sur votre support USB (Image, Video, Enregis. ou Musiqu). Le multimédia sélectionné est visualisé en haut et à gauche de l'écran.
5. Utilisez les touches et pour selectionner le repertoire qui contient vos fichiers et appuyez sur la touche OK OK pour rentrer dans le repertoire.

Vous pouvez à tout moment quitter ce menu en appuyant sur la touche EXIT 已

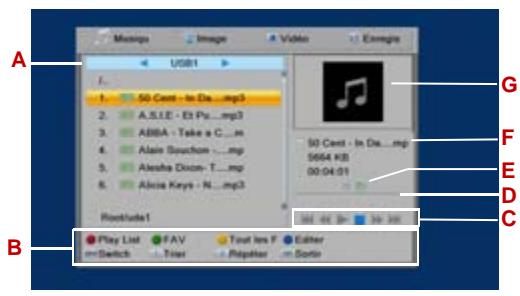

L'écran principal du Lecteur Multimédia

Légende	Description
A	Arborescence
B	Options du lecteur
C	Touches de navigation
D	Bande de défilament
E	Mode de répétition
F	Rappel du dossier
G	Aperçu du média diffusé

Votre playlist de fichiers multimédias

Créer une playlist

Vou pouve zer er une playlist de vos fichiers image, audio ou video favors.

1. Sélectionnez le type de fichier multimédia avec la touche SWAP SWAP. Le contenu du support USB s'affiche.
2. Dans la liste des fichiers multimédia, placez-vous sur le fichier avec les touches ▲ ou ▼.
3. Sélectionnez la ligne souhaiée et appuyez sur la touche verte FAV. Un cœur apparait au niveau de votre sélection.

Lorsque vous quittez le Lecteur Multimédia, le message Voulez-vous sauvegarder la playlist actuel sur le disque USB? s'affiche. Sélectionnez Oui avec la touche OK OK. Notre Playlist est mémorisée.

Jouer et gérer une playlist

1. Sélectionnez le type de fichier multimédia avec la touche SWAP SWAP. Le contenu du support USB s'affiche.
2. Placez-vous dans la liste avec les touches ou .
3. Pour lire, appuyez sur la touche rouge Play List . Sélectionnez avec les touches ▲ ou ▼ le fichier et appuyez sur la touche OK OK
4. Pour supprimer un fichier, placez-vous sur le fichier avec les touches ou et appuyez sur la touche verte Suppr. Le fichier est supprimé directement, il n'y a pas de confirmation. ou

Pour supprimer une playlist, placez-vous sur le fichier que vous pouze lire avec les touches ▲ ou ⊥ et appuyez sur la touche jaune Supprimer ⊙.

Vous pouvez à tout moment quitter la playlist en appuyant sur la touche EXIT 念

Trier les fichiers multimédia

Pour vous aider à tracer le fichier multimédia qui vous interesse, utilisez la fonction Trier.

1. Appuyez sur la touche [1] Trier.
2. Sélectionnez un des modes de tri disponibles : Nom, Heure, Taille et Favoris.
3. Appuyez sur la touche OK (OK) pour confirmer.

Déconnecter le périphérique USB

Utilisé exclusivement cette fonction pour déconnecter en toute sécurité votre périphérique de stockage USB ou disque dur externe connecté.

Attendez que toute opération de lecture ou d'écriture soit terminée avant de déconnecter le péripérisque.

1. Allez dans MENU > Outils > Retirer le stockage USB de manière sécurisée.
2. Confirmez la déconnexion en selectionnant Oui et appuyez sur la touche OK OK
3. Retirez le périphérique.

Vos fichiers audio

Écouter des fichiers audio

1. Sélectionnéz le fichier audio et appuyez sur la touche OK OK.

Si d'autres fichiers audio se trouvent dans le même dossier, le lecteur les jouera les uns après les autres automatiquement.

1. Plusieurs actions sont alors disponibles :

Utiliser les touches...	Pour...
II	Suspendre momentanément l'écoute du fichier audio.
►	Rependre l'écoute du fichier audio en pause.
«/»	Passer manuellement d'un fichier audio à un autre.
Stop■	Arrêté l'écoute du fichier audio.

Utiliser la fonction Repétition

Plusieurs appui successifs sur la touche 2 vous permet d'activer les différentes possibilés de répétition et d'écouter :

• une fois le même fichier audio : l'icone | 1 s'affiche,
• tous les fichier audio en boucle : l'icone © s'affiche,
• tous les fichiers audio de façon aléatoire: l'icone s'affiche.

Vos fichiers photo

Visualiser des photos

Pour afficher une photo en mode plein écran :

1. Sélectionnéz la photo et appuyez sur la touche OK OK.

Si d'autres fichiers photos se trouvent dans le même dossier, un diaporama se lance alors automatiquement.

1. Plusieurs actions sont alors disponibles :

Utiliser les touches...	Pour...
II	Suspendre momentanément le diaporama sur une photo.
▷	Rependre la lecture d'un diaporama en pause.
▲ / ▼ ou ⊟ / ⊟	Passer manuellement d'une image à une autre.
◁ / ◆	Faire tourner l'image d'un quart de tour.

Personnaliser les réglages de diaporama

1. Appuyez sur la touche 3 Configurat et définissez les valeurs suivantes :

2. Vitesse Diaporama : Sélectionnez la durée d'affichage des photos dans un diaporama (2 à 10 secondes).

3. Répetition Diaporama: activez / désactivez la lecture en boucle des diaporamas.

4. Sélectionnéz Mémorise et appuyez sur la touche OK OK.

Vos fichiers video

Regarder vos videos

Sélectionnez le fichier video et appuyez sur la touche OK OK.

Plusieurs actions sont alors disponibles :

Utiliser les touches...	Pour...
II	Suspendre momentanément la lecture de la video.
▷	Rependre la lecture de la video.
«/»	Se déplacer dans la video.
«/»	Passer directement à la video précédente / suivante.
Stop ■	Arrêté la lecture de la video.

Gérer vos enregistrements

Choisir le bon périphérique USB

En fonction de vos besoin d'utilisation, nous vous conseillons d'opter pour différents types de supports USB. Ceux-ci doivent dans tous les cas etre certifiés "USB High Speed" et supérieurs à une capacité de 4 Go.

Lancer un enregistrement

Vous regardez une émission, un film et vous poulez l'enregistrer. Appuyez sur la touche , un bandeau et l'icône (REC) apparaisent.

Note

En cours d'enregistrement, l'accès au gestionnaire de fichiers multimédias et à la liste des enregistements est indisponible.

Lire vos enregistrements

1. Allez dans MENU > Outils > Media Player > touche SWAP > Enregis.
2. Placez-vous sur le fjichier que vous voulez regarder avec les touches et . Appuyez sur la touche OK OK pour lancer la lecture.
3. Revenez au menu en appuyant sur la touche Stop ■.

Gérer vos enregistements

Depuis le menu Outils > Media Player > touche SWAP > Enregis, vous pouvez effectuer le verrouillage, la suppression ou changer le nom de vos enregistements.

1. Pour verrouiller l'enregistrement, appuyez sur la touche verte . Rentrez votre code parental, un verrou apparait sur la ligne de l'enregistrement.
2. Pour supprimer l'enregistrement, appuyez sur la touche jaune . Une croix apparait sur la ligne de l'enregistrement. Si l'enregistrement est verrouillé, saississez votre code parental.

3. Pour changer le nom de votre enregistrement, appuyez sur la touche rouge et utilisez :

4. la touche rouge pour supprimer du texte,

5. la touche jaune pour passer en majuscules ou minuscules,
6. la touche bleue pour sauvegarder votre saisie.

Vous pouze à tout moment sorting de ce menu en appuyant sur la touche EXIT 念

S'informer sur le support USB

1. Allez dans MENU > Enregister > Information sur le Disque Dur.
2. Un écran vous affiche les caractéristiques du support USB inséré.

Vous pouze à tout moment sortir de ce menu en appuyant sur la touche EXIT 念

Formater le support USB

Important

Le formatage du support USB supprime toutes les données.

1. Allez dans MENU > Enregistrer > Formater le Disque.
2. Placez-vous sur Formater Stockage avec les touches , . Appuyez sur la touche OK OK
3. Saisissez votre mot de passer.
4. Sélectionnez avec les touches et le format désiré (FAT ou NTFS).
5. Un écran apparait pour vous informer que le formatage est en cours, puis un écran vous indique la fin du formatage, ensuite vous revenez au menu précédent. En cas d'erreur, vous étés averti par un message à l'écran.

Vous pouze à tout moment sorting de ce menu en appuyant sur la touche EXIT

Configurer votre enregistrreur

Ce menu vous permet de configurer les paramètres de votre enregistrur. Dans tous les cas ci-après un support USB doit être connecté à votre récepteur.

Activer le Différé (contrôle du direct)

La fonction Différé (Contrôle du direct) permet de suspendre momentarily un programme, pour le reprendre plusieurs minutes plus tard.

Ce mode d'enregistrement est rendu possible par le fait que ded que vous appuyez sur la touche Pause II, le recepteur enregistre le programme en cours pendant une durée definié (ex : 30 minutes).

Cet enregistrement glissant (également appelé "mémoire tampon") se réinitialise dés que vous changez de chaîne.

Note

Lorsque le contrôle du direct est activé, l'accès au gestionnaire de fichiers multimédias et à la liste des enregistements est indisponible.

1. Allez dans MENU > Enregister > Configurer Enregistrement.
2. Placez-vous sur Différé avec les touches ▲ ou ▼ et sélectionnez Activé avec les touches ⊥ et ⊥.
3. Appuyez sur la touche EXIT 品 pour mémoriser votre sélection et quitter les menus.

Configurer l'avance ou le retour rapide

Ce paramètre vous permet de configurer le pas de recherche dans vos enregistements.

1. Allez dans MENU > Enregisterer > Configurer Enregistrement > Saut.
2. Avec les touches « et »,CHOISISEZ le pas (30 sec, 1 min, 5 min, 10 min ou 30 min).
3. Appuyez sur la touche EXIT ⑥ pour memoriser votre seLECTION et quitter les menus.

Activer l'enregistrement du Différé

La fonction enregistrement du Timeshift (Timeshift vers Rec) permet de sauvegarder l'enregistrement effectué lors du déclenchement du Timeshift (Contrôle du direct).

1. Allez dans MENU > Enregister > Configurer Enregistrement.
2. Placez-vous sur Timeshift vers Rec avec les touches ▲ ou ▼ et Sélectionnez Activé avec les touches ⊥ et ⊥.
3. Appuyez sur la touche EXIT 心 pour memoriser votre selection et quitter les menus.

Les enregistements sont disponibles dans le gestionnaire des enregistements.

Définir la qualité d'enregistrement

Utilisez le réglage Type d'enregistrement pour définir la qualité d'enregistrement la vente adaptée à la capacité :

• PS : les programmes sont enregistrés simplement tels qu'ils sont diffusés, au format MPEG dans la langue audio courante. Ce type d'enregistrement est le moins gourmand en taille de fichier.
  TS: les programmes sont enregistrés avec pour nom la date, la durée, la chaine et le nom du programme enregistré. Ce type d'enregistrement est le plus gourmand en taille de fichier.

• Allez dans MENU > Enregistrer > Config. Enregistrement.

• Placez-vous sur Type d'enregistrement avec les touches et , et seLECTIONnez PS ou TS avec les touches et .
• Appuyez sur la touche EXIT 品 pour memoriser votre selection et quitter les menus.

Les enregistements sont disponibles dans le gestionnaire des enregistements.

Mode veille

Utilisez le réglage veille après enregistrement (Mise en veille auto.) pour définir si le récepteur doit automatiquement passer en mode veille à la fin d'un enregistrement (état "On"), ou si le récepteur doit rester allumé à la fin d'un enregistrement (état "Off").

1. Allez dans MENU > Enregister > Configurer Enregistrement.
2. Placez-vous sur Mise en vue auto. avec les touches et , et seLECTIONnez Activé avec les touches et .
3. Appuyez sur la touche EXIT 品 pour memoriser votre selection et quitter les menus.

8. Environment

La préparation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas été jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etrejet avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agréé pour améliorer la récapération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas'être jetés avec les déchets non-triés.

Recyclage et élimination du produit

Pour facilitier le recyclage, respectez les règes de tri mises en place pour les déchets d'emballages.

Si vous produit contient des piles/batteries, elles ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triers, mais dans les points de collecte designés.

La réglementation Européenne exige que les produits appartenant à la famille des équipements électriques et électroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.)
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Directive européen relative aux déchets d'équipements électriques etlectroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à eliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005,Vote récepteur sera repris gratuitemet et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appeareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

Directive européen relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements ELECTriques et électroniques (RoHS)

Votre recepteur ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements electriques et Electroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement etre retirees.

Remarque : les piles/batteries ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triés, mais dans les points de collecte designés.

Consommation electrique du recepteur

Afin de réduire la consommation de votre récepteur, nous vous recommendons de lemettre en veille lorsque vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser votre récepteur pendant une période prolongée, nous vous recommandons de l'eteindre complètement et de le débrancher de la prise secteur.

Par défaut, votre récepteur est paramétré pour semettre en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage.

9. En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Important

En cas de problème de réception en numérique terrestre, renseignez-vous sur la position des émetteurs numériques, ainsi que sur les canaux utilisés.

Symptôme	Cause(s) possible(s)	Action
Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout, avec un niveau de réception peu élevé.	Vous étés situé loin de l'émetteur.	1. Essayez un amplificateur d'intérieur. 2. Essayez un amplificateur de mât. 3. Procurez-vous une ANTENNE plus performante.
Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments ( quand un apparilélectronique s'allume, par exemple).	Vous étés perturbé par des parasites.	1. Remplacez le cordon TV entre la prise TV et votre récepteur par un cordon à blindage renforcé. 2. Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.
Vous receivez certains canaux, mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victime d'échos.	1. Modifiez légèrement l'orientation de l'antenne. 2. Remplacez l'antenne par une nouvelle ayant des grilles anti-échos plus performantes.
Vous ne receivez que certains canaux inférieurs à 60 ; leurs supérieurs à 60 sont perturbés ou pas reçus du tout.	Cette诉讼ne toupe le haut de la bande UHF.	Procurez-vous une ANTENNE performante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou inversement).	Votre antenne ne capte qu'une partie de la bande UHF.	Procurez-vous une ANTENNE prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires.	Vosés en limite de zone de couverture.	Procurez-vous une ANTENNE plus performante.
Le récepteur ne reconnait pas mon périhérique de stockage USB.	Le périhérique de stockage USB contient beaucoup de fichiers multimédia à analyser.	Patientez que le récepteur analyse la totalité des fichiers. L'odore clé apparait quand le récepteur est pré t à vous laisser accéder à votre contenu.
	Le périhérique de stockage USB nécessite d'être alimenté plus que ce que le récepteur lui fournit.	Le récepteur est conçu, conformément aux normes, pour fournir 500 mA en continu et 800 mA en pic. Vous utilisez certainement un périhérique de stockage USB d'ancienne génération.
Enregistements erratiques sur mon support USB, presence de macroblocs dans mes enregistements	La vitesse en écriture de votre périhérique de stockage USB est probablement trop faible.	Nos vous recommendons d'utiliser des périhériques de stockage USB ayant une vitesse d'écriture supérieure à 8 Mbits/seconde.

En cas de problème persistants, veuillez vous adresser à votre vendeur spécialisé ou vousmettre en contact avec la Hotline de Sagemcom :

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet "mosaïque" sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenné d'intérieur ?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné interieure. Il est toutefois possible de receivevoir correctement avec une antenné interieure si vous étés situé(e) à proximé d'un émetteur. Vous pouvez également essayer d'améliorer la réception du signal en utilisant une antenné avec amplificateur intégré, que vous pouvez d'ailleurs alimenter depuis le récepteur (Activer l'alimentation antennne, page 26).

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambients (teléphones sans fil, aspirateurs, ...). Il est donc possible que la réception soit perturbée par moments.

10. Garantie

ATTENTION

Termes et conditions valables exclusivement en France Métropolitaine

Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé ou la Hotline Sagemcom au numéro 01 70 48 04 83.

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante.

1. Le matériel neuf est garanti (pièces et main d'œuvre)¹ par Sagemcom Broadband SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre) par Sagemcom Broadband SAS jusqu'à la的最后一erte de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le recepteur defectieux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectieux dans un emballage ajustat avec l'ensemble des accessoires d'origine (les matériels endommages durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, Gratisement.

Aucun matériel de prét ne sera fourni pendant le début de réparation.

Avant d'expédier vous matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datee et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

1. Les pannes ou les dysfonctionnements dus :

Au non respect des consignes d'installations et d'utilisation, ou
- A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- A des modifications du matériel effectuees sans accord ecrit de Sagemcom Broadband SAS, ou
- A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électricque ou de la terre), ou encore
- Aune réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagemcom Broadband SAS.

1. Les dépréciations consécutives à une insuffiance d'emballage et/ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.
2. L'usure normale du matériel ainsi que l'usure des accessoires.
3. La fourniture de nouvelles versions logicielles.
4. Les travaux d'exploitation courante : livreison, mise en place ou échange d'accessoires...
5. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Broadband SAS.
6. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
7. Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être régles avant tout return de matériel au Centre de Réparation Agréé.

ATTENTION :

1. Les pièces défectueuses échéées deviendront la propriété de Sagemcom Broadband SAS.
2. Sous réserve des dispositions légales impératives, Sagemcom Broadband SAS n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prendaucunengagement etneconsentaucune garantie sur la qualité ou la performance du matériel pourquelque usage particulier que ce soit. La responsabilité de Sagemcom Broadband SAS, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. Enaucun cas, Sagemcom Broadband SAS ne répondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourrait bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Alimentation d'antenne à distance

5 V 50 mA protégée contre les courts-circuits

RF Entrée/Sortie

Bande de fréquences d'entrée RF :

Bande de fréquences : 47-862 MHz

Décodeur Video

MPEG-2

Standard MPEG-2 MP@HL à 50Hz

MPEG-4 Part 10 / H.264

MPEG4 AVC HP@L4 (HD) à 50Hz

MPEG4AVCHP@L3(SD)

Décodeur Audio DVB-T

Stereo 2.0

MPEG-1 couche I & II (Musicam)

MPEG-2 couche II

Modes : Mono, stéreo

Dolby D

Dolby D+

Résolutions/Formats

En réception HD :

1280x720 @ 50Hz (progressif)

1920x1080 @ 25Hz (entrelacé)

Natif ou redimensionné

Zoom sur HDMI : 4/3, 14/9 zoom,

16/9 zoom et Full screen

576i, 720p et 1080p réglage par menu

En réception SD :

720x576@ 50Hz entrelacé

Natif ou redimensionné

Zoom sur HDMI : 4/3,

720p, 1080i et 1080p réglage par menu

Fonction format sur PERITEL :

4/3 et 16/9 avec conversion

Pan / Scan, Letter box

Entrées/Sorties SD

PERITEL:

Sortie RVB, PAL, Audio D/G

• 2 voies stéreo si source MPEG1&2

• Dolby D ou Dolby D+ si paramétré en multicanal

• 2 voies Dolby D ou Dolby D+ downmixées si paramétré en stéroe

Sorties Audio

S/PDIF

• 2 voies stéreo si source MPEG1&2

• Dolby D si paramétré en multicanal

• 2 voies Dolby D ou Dolby D+ downmixées si paramétré en stéro

Hi-Fi et PERITEL

• Mono ou stéreo si source MPEG1&2

• 2 voies Dolby D « downmixées » si source

Dolby D, Dolby D+

Face avant

1 x voyant bicouleur (rouge/vert)

4 x 7 segments digits

1 x Récepteur infrarouge : 38 kHz

7 x Touches (①, P-, P+, VOL-, VOL+, MENU, OK

1xUSB2.0(TypeAHost)

Face arrière

1 x IEC169-2 mâle (sortie RF)

1xPERITEL

Consommation max : < 13 W

Consommation en veille : < 1 W

Spécifications mécaniques

Decodeur

Couleur : Noir piano

Dimensions hors tous (LxPxH) : 22914048 mm

Température en fonctionnement : 5 °C à +40 °C

Température de stockage: -25 °C à +65 °C

Accessoires

Télécommande

2 x Piles salines LR03

Manuel utilisateur
