Marque	Clarion
Modèle	CM2513WL
Type de produit	Caisson de basses (subwoofer) marine
Taille du haut-parleur	10 pouces (250 mm)
Type de haut-parleur	Subwoofer DVC (Double Voice Coil)
Impédance	2 ohms (DVC)
Puissance crête	800 Watts
Puissance RMS	250 Watts
Réponse en fréquence	30 Hz - 800 Hz
Sensibilité	87 dB
Fréquence de résonance (Fs)	48.636 Hz
Facteur de qualité total (Qts)	0.591
Volume équivalent (Vas)	21.754 L
Excursion maximale (Xmax)	10.65 mm
Usage recommandé	Marine (bateaux, véhicules nautiques)
Alimentation	Amplificateur externe requis
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Respecter l'impédance et la puissance de l'amplificateur ; ne pas exposer à l'eau stagnante
Pièces détachées et réparabilité	Contacter le service après-vente Clarion

FOIRE AUX QUESTIONS - CM2513WL CLARION

Comment installer le caisson de basses Clarion CM2513WL ?

L'installation doit être réalisée dans une enceinte adaptée (clôture) respectant les paramètres Thiele-Small. Assurez-vous de connecter les bobines en série ou parallèle selon l'impédance souhaitée. Utilisez un amplificateur compatible avec l'impédance finale (1 ohm en parallèle, 4 ohms en série).

Quelle est la puissance RMS recommandée pour l'amplificateur ?

La puissance RMS nominale est de 250 Watts. Il est recommandé d'utiliser un ampli délivrant entre 200 et 300 Watts RMS sous l'impédance de charge choisie pour éviter l'écrêtage ou la surchauffe.

Puis-je utiliser ce subwoofer dans une voiture ou en extérieur ?

Oui, ce modèle est conçu pour un usage marine, résistant à l'humidité et aux projections. Il convient parfaitement aux bateaux, mais aussi aux véhicules tout-terrain ou installations extérieures protégées.

Comment régler la fréquence de coupure (filtre passe-bas) ?

La réponse en fréquence va de 30 à 800 Hz. Pour une intégration avec des enceintes satellites, réglez le filtre passe-bas entre 80 et 120 Hz. Utilisez un filtre actif sur l'amplificateur ou un processeur DSP.

Que signifie DVC et comment câbler les bobines ?

DVC signifie Double Voice Coil (bobine mobile double). Ce subwoofer possède deux bobines de 2 ohms chacune. Vous pouvez les câbler en série (4 ohms) ou en parallèle (1 ohm) selon l'impédance souhaitée pour votre amplificateur.

Ce subwoofer est-il compatible avec un ampli 4 ohms ?

Oui, en câblant les bobines en série, l'impédance totale est de 4 ohms. Assurez-vous que l'amplificateur supporte cette charge et délivre suffisamment de puissance (au moins 250W RMS sous 4 ohms).

Quel volume d'enceinte est recommandé pour ce subwoofer ?

Le paramètre Vas est de 21.754 litres. Pour une enceinte close, un volume interne de 20 à 25 litres est recommandé. Pour une enceinte bass-reflex, ajustez selon les calculs Thiele-Small pour éviter la distorsion.

Comment entretenir le cône et la suspension ?

Nettoyez délicatement le cône avec un chiffon microfibre légèrement humide (pas mouillé). Évitez les produits chimiques. Vérifiez régulièrement l'absence de débris dans la suspension. En environnement marin, rincez à l'eau douce après usage en mer.

Quels sont les risques d'une surcharge de puissance ?

Une puissance excessive peut endommager la bobine mobile (fusion) ou déchirer la suspension. Utilisez un ampli dont la puissance RMS ne dépasse pas 250W pour éviter tout dommage. Un limiteur ou un réglage de gain approprié est conseillé.

Où puis-je trouver les pièces détachées ou faire réparer mon caisson ?

Contactez le service après-vente Clarion ou un revendeur agréé. Les pièces comme le cône, la suspension ou la bobine sont disponibles via le réseau SAV. N'essayez pas de réparer vous-même sous peine de perdre la garantie.

MODE D'EMPLOI CM2513WL CLARION

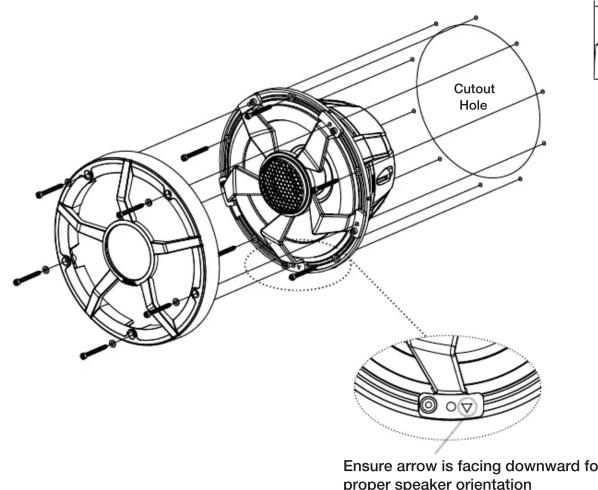

Owners's manual & Installation manual
Manuel du propriétaire et manuel d'installation
Manual de instrucciones y manual de instalación

CM2513WL

10" (250MM) MARINE 2-OHMS DVC SUBWOOFER CAISSON DE BASSES DVC MARINE 2 OHMS, 10 PO (250MM) SUBWOOFER DVC MARINO DE 2-OHMS DE 10" (250MM)

GENERAL SPECIFICATIONS SPECIFICATIONS GENERALES ESPECICACIONES GENERALES
Speaker Size Taille de haut-parleur Tamaño de los altavoces	10" (250mm)
Speaker Type Genre de haut-parleur Tipo de altavoz	Subwoofer
Peak Power Gestion de la puissance maximale Manipulación de potencia maxima	800 Watts
RMS Power Gestion de la puissance continue Manipulación de potencia continua	250 Watts
Impedance Impedance Impedancia	2-Ohms DVC
Frequency Response Réponse en fréquence Respuesta a la Frequencia	30~800 Hz
Sensitivity Sensibilité Sensibilidad	87dB
THIELE SMALL PARAMETERS PARAMETRES THIELE-SMALL PARAMETROS THIELE-SMALL
DCR	4.2 Ohm (2.1 Ohm + 2.1 Ohm)
Sd	0.033329 m²
Fs	48.636 Hz
Oes	0.649
Qms	6.520
Ots	0.591
Vas	21.754 L
Mms	77.647 g
Mmd	74.149 g
BL	12.090
Xmax	10.65 mm
