MODE D'EMPLOI AR09TXFYAWKNEU SAMSUNG
Manuel de l'utilisateur
AR**TXFY***
- Merci d'avoir choisi un climatiseur Samsung.
- Avant d'utiliser cet appareil, veuillez lire attentivement le contenu de ce manuel et conservez-le pour pouvoir vous y reporter par la suite.
Table des matières
Informations de sécurité 4
Aperçu 15
Aperçu de l'appareil extérieur 15
Affichage 16

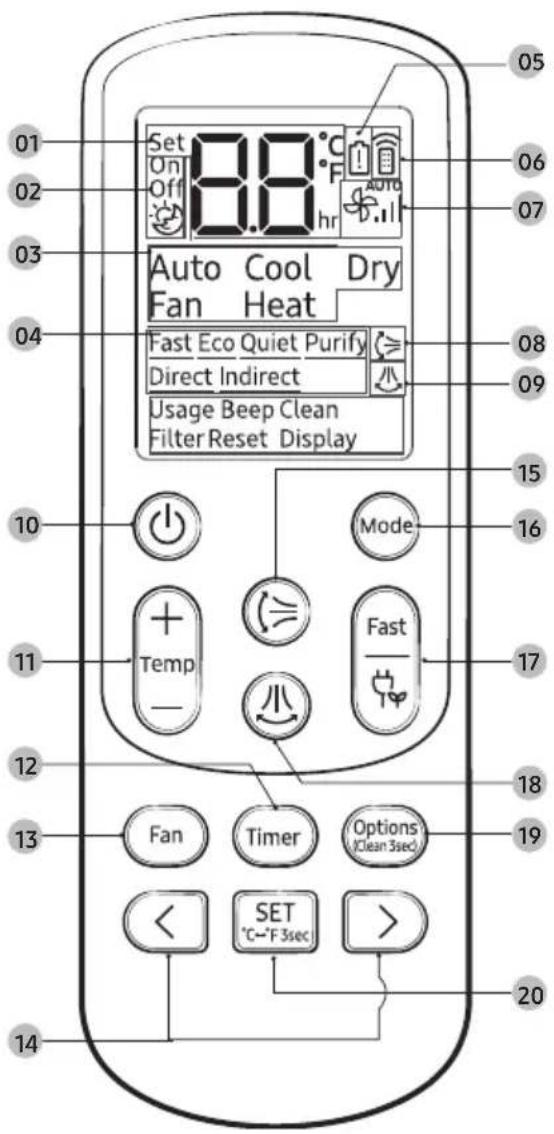

Affichage de la télécommande 17
Remplacez les piles de la télécommande 17
Fonctionnement de la télécommande 18
Sélection du mode de fonctionnement 18
Pour régler la température • Pour régler la vitesse de ventilateur •
Pour régler la direction du flux d'air 19
Fonctions intelligentes 20
Fonctions Power Smart 20
Mode AI Auto 20
Mode Auto • Mode Cool 21

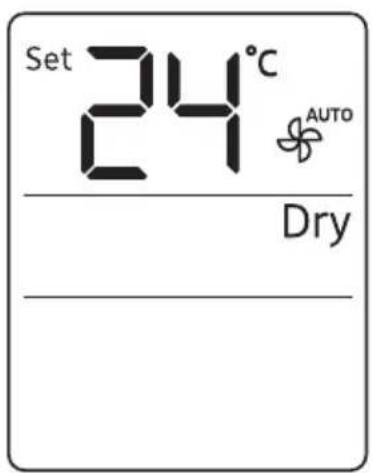

Mode Dry • Mode Fan 22
Mode Heat • Dégivrage automatique 23
Nombreuses fonctions intelligentes 24
Fonction Fast 24

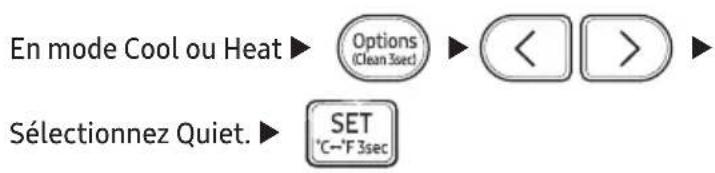

Fonction Quiet • Fonction Beep 25
Fonction rétro-éclairage • Fonction Wi-Fi (Application SmartThings) 26
Fonctions d'économie d'énergie 27
Vérification de consommation électrique 27
Vérification du temps d'utilisation 28
Fonction Eco 29

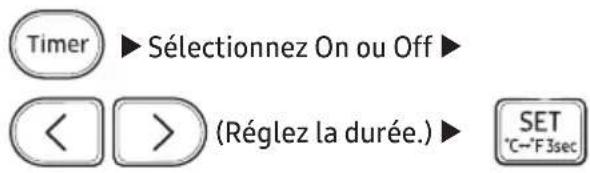

Fonction de démarrage / arrêt programmés 30
Fonction good'sleep 31
Nettoyage et maintenance 32
Programmation 32

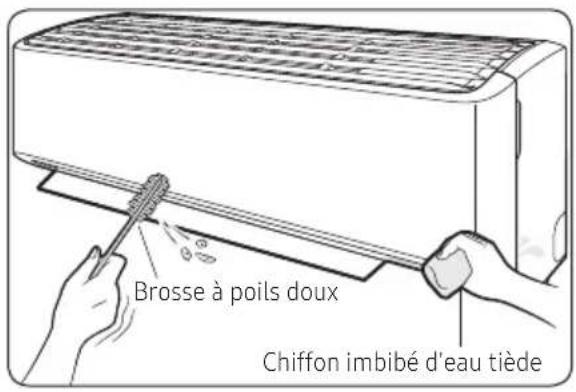

Nettoyage 33
Annexe 37
Dépannage 37
Informations sur le réfrigérant 39
Application SmartThings 40
Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
Elimination des batteries de ce produit
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.
Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques au produit (par ex. la réglementation REACH, WEEE, piles), rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
⚠ AVERTISSEMENT : Lire ce manuel
Lisez et suivez toutes les informations et consignes de sécurité avant d'installer, d'utiliser ou de faire l'entretien de cet appareil. Une installation, une utilisation ou un entretien incorrect de cet appareil peut entraîner la mort, des blessures graves ou des dommages matériels. Conservez ces instructions avec cet appareil. Ce manuel est susceptible d'être modifié. Pour obtenir la version la plus récente, visitez le site www.samsung.com.
Les instructions de ce manuel couvrent un certain nombre de modèles et, de ce fait, les caractéristiques de votre climatiseur peuvent varier légèrement de celles décrites. Si vous avez des questions, veuillez contacter votre fournisseur de services ou visiter le site www.samsung.com.
Avis et notes
Pour vous informer des messages de sécurité et des informations mises en évidence, nous utilisons les avis et notes suivants tout au long de ce manuel :
! AVERTISSEMENT
Tout risque ou pratique dangereuse est susceptible de provoquer des blessures personnelles graves, voire fatales.
ATTENTION
Tout risque ou pratique dangereuse est susceptible de provoquer des blessures personnelles d'ordre mineur ou d'endommager le produit.
IMPORTANT
Informations d'intérêt particulier
REMARQUE
Informations supplémentaires pouvant être utiles
AVERTISSEMENT : Matériau à vitesse de combustion lente (Cet appareil est rempli de R-32.)
Les guides de l'utilisateur et de l'installateur doivent être lus attentivement.
Les guides de l'utilisateur et de l'installateur doivent être lus attentivement.
Le guide de service doit être lu attentivement.
EN TERMES GÉNÉRAUX
Cet appareil n'est pas conçu pour les personnes (notamment les enfants) ayant une capacité physique, sensorielle ou mentale réduite ou un manque d'expérience et de connaissance, à moins qu'elles ne soient supervisées ou qu'elles n'aient reçu les instructions d'une personne responsable concernant l'utilisation de l'appareil en toute sécurité. Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Pour une utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et des personnes ayant une capacité physique, sensorielle ou mentale réduite ou un manque d'expérience et de connaissance s'ils sont supervisés où qu'ils ont reçu des instructions concernant l'utilisation de l'appareil de manière sécuritaire et qu'ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être réalisés par un enfant sans surveillance.
IMPORTANT
Afin de remplir sa fonction anti-microbienne, ce produit a été traité avec un agent biocide à la zéolite de zinc argent.
POUR L'INSTALLATION
AVERTISSEMENT
Utiliser un cordon d'alimentation conforme aux caractéristiques d'alimentation de ce produit ou supérieur et ne l'utiliser qu'avec cet appareil. En outre, ne pas utiliser de rallonge.
- Une rallonge est susceptible de provoquer des risques d'électrocution ou d'incendie.
- Ne pas utiliser de transformateur électrique. Il pourrait provoquer un risque d'électrocution ou d'incendie.
- Si la condition de tension/fréquence/intensité nominale est différente, elle est susceptible de déclencher un incendie.
L'installation de cet appareil doit être réalisée par un technicien qualifié ou une société d'entretien.
- Dans le cas contraire, il pourrait en résulter un risque d'électrocution, d'incendie, d'explosion, de problème de produit ou de blessure qui pourrait également invalider la garantie du produit installé.
Installez un interrupteur d'isolement à proximité du climatiseur (mais pas sur les panneaux du climatiseur) et un disjoncteur réservé au climatiseur.
- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.
Fixez l'unité extérieure fermement en position et assurez-vous que la partie électrique de cette unité n'est pas exposée.
- Dans le cas contraire, il pourra en résulter un risque d'électrocution, d'incendie, d'explosion ou de problème avec le produit.
N'essayez pas d'installer cet appareil près d'un chauffage ou de matériau inflammable. N'installez pas cet appareil dans un endroit humide, graisseux ou poussérieux ou exposé directement au soleil et à l'eau (ou à la pluie). N'installez pas cet appareil dans un endroit où des fuites de gaz risquent de se produire.
- Il pourrait provoquer un risque d'électrocution ou d'incendie.
N'essayez jamais d'installer l'unité extérieure dans un endroit comme un mur extérieur de grande hauteur d'où il pourrait tomber.
- Si l'unité extérieure tombe, elle risque d'entraîner des blessures, la mort ou un endommagement de l'équipement.
Cet appareil doit être correctement mis à la terre. Ne mettez pas l'appareil à la terre sur un tuyau de gaz, un tuyau d'eau en plastique ou une ligne téléphonique.
- Il pourrait en résulter un risque d'électrocution, d'incendie ou d'explosion.
• Assurez-vous d'utiliser une alimentation mise à la terre.
ATTENTION
Après installation, recouvrez le climatiseur avec le sac de protection fourni. Retirez-le avant de faire fonctionner le climatiseur.
Installez l'appareil de niveau sur un sol dur en mesure d'en soutenir le poids.
- Dans le cas contraire, vous risquez de percevoir des vibrations anormales, des bruits ou des problèmes sur le produit.
Installez le tuyau de drainage des condensats correctement pour assurer l'évacuation de l'eau.
- Dans le cas contraire, il risque d'y avoir un débordement susceptible d'endommager la propriété. Évitez d'ajouter un tuyau de vidange aux tuyaux d'évacuation pour éviter l'émanation d'odeurs à l'avenir.
Le produit doit être entreposé dans un local sans sources inflammables (p. ex., flammes nues, appareil à gaz, chauffage électrique, etc.).
- Notez que le réfrigérant est inodore.
En installant l'unité extérieure, assurez-vous de raccorder le tuyau d'évacuation pour que l'évacuation soit correctement effectuée.
- L'eau générée par le chauffage de l'unité extérieure peut déborder et provoquer des dommages dans la propriété. En particulier, lorsqu'un bloc de glace se détache en hiver, il peut provoquer des blessures personnelles ou fatales, ou endommager la propriété.
N'installez pas le produit dans un endroit nécessitant l'utilisation d'un thermo-hygrostat (par ex., une salle de serveurs, une salle de machines, une salle d'ordinateurs, etc.)
- Ces endroits ne fournissent pas de conditions de fonctionnement du produit garanties, par conséquent, les performances peuvent ne pas répondre aux besoins dans ces endroits.
ALIMENTATION ÉLECTRIQUE
AVERTISSEMENT
Si un disjoncteur est endommagé, contactez le centre d'entretien le plus proche.
Ne tirez pas excessivement sur le câble d'alimentation et évitez de le plier. Ne tordez pas le câble d'alimentation et évitez de l'attacher. N'attachez pas le cordon d'alimentation sur un objet métallique et évitez de placer un objet lourd au-dessus, de la faire passer entre deux objets et de le pousser dans l'espace derrière l'appareil.
- Il pourrait provoquer un risque d'électrocution ou d'incendie. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées afin d'éviter tout danger.
ATTENTION
Si le climatiseur n'est pas utilisé pendant une période prolongée ou, en présence de tonnerre ou de foudre, coupez l'alimentation au niveau du disjoncteur.
- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.
AVERTISSEMENT
Si l'appareil est inondé, veuillez contacter le centre d'entretien le plus proche.
- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.
Si l'appareil produit un bruit étrange, une odeur de brûlé ou de la fumée, coupez immédiatement l'alimentation électrique et contactez le centre d'entretien le plus proche.
- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.
En cas de dysfonctionnement, arrêtez immédiatement le fonctionnement du climatiseur et débranchez l'ensemble du réseau électrique. Ensuite, consultez le personnel de service autorisé.
En cas de fuite de gaz (comme du propane, du gas de pétrole liquéfié, etc.), aérez immédiatement sans toucher à son alimentation électrique. Ne touchez pas à l'appareil ni à son alimentation électrique.
• N'utilisez pas de ventilateur.
- Une étincelle pourrait provoquer une explosion ou un incendie.
Pour réinstaller le climatiseur, contactez votre centre d'entretien le plus proche.
- Dans le cas contraire, vous risquez de rencontrer des problèmes avec le produit, des fuites d'eau et des risques d'électrocution ou d'incendie.
- Aucun service de livraison n'est fourni pour le produit. Si vous réinstallez le produit dans un autre endroit, les frais de construction supplémentaires et un forfait d'installation seront à votre charge.
- En particulier, si vous souhaitez installer l'appareil dans un endroit inhabituel tel qu'une zone industrielle ou près de la mer où il va être exposé au sel dans l'air, veuillez contacter votre service d'entretien le plus proche.
Ne touchez pas au disjoncteur avec les mains mouillées.
- Il pourrait s'ensuivre un risque d'électrocution.
N'arrêtez jamais le climatiseur avec le disjoncteur lorsqu'il fonctionne.
- L'arrêt et la mise en marche du climatiseur avec le coupe-circuit peuvent produire une étincelle et provoquer une électrocution ou un incendie.
Après avoir déballé le climatiseur, conservez tous les matériaux d'emballage hors de portée des enfants car ils peuvent être dangereux pour eux.
- En plaçant un sac sur sa tête, un enfant risque de suffoquer.
Ne touchez pas le volet de soufflage d'air avec les mains et les doigts lorsqu'elle chauffe.
- Il pourrait en résulter des risques de blocage, d'électrocution ou de brûlure.
Veillez à ne pas insérer les doigts ni des corps étrangers dans les admissions/sorties d'air du climatiseur.
- Faites particulièrement attention à ce que les enfants ne se blessent pas en insérant les doigts dans le produit.
Évitez de heurter ou de tirer exagérément sur le climatiseur.
- Il pourrait en résulter un risque d'incendie, de blessure ou de problème sur l'appareil.
Veillez à ne pas placer près de l'appareil extérieur un objet qui permettrait aux enfants de grimper sur l'appareil.
- Les enfants pourraient se blesser gravement.
N'utilisez pas ce climatiseur dans un endroit mal aéré pendant de longues périodes ou à proximité de personnes infirmes.
- Comme une telle situation pourrait devenir dangereuse en raison d'un manque d'oxygène, ouvrez la fenêtre pendant au moins une heure.
N'utilisez pas d'autres moyens que ceux recommandés par Samsung pour accélérer le dégivrage ou pour le nettoyer.
Ne percez pas et ne brûlez pas.
Sachez que les réfrigérants peuvent être inodores.
Si un corps étranger, comme de l'eau, a pénétré dans l'appareil, coupez l'alimentation et contactez le service d'entretien le plus proche.
- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.
Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même.
- N'utilisez aucun fusible (cuivre, fil d'acier, etc.) autre que les fusibles standard.
- Dans le cas contraire, un problème d'électrocution, d'incendie, de problème sur l'appareil ou de blessure pourrait se produire.
ATTENTION
Ne placez pas d'objets ou de dispositifs sous l'appareil extérieur.
- L'eau s'égouttant sous l'appareil extérieur risque de provoquer un risque d'incendie ou d'endommagement de la propriété.
Vérifiez que la fixation de l'appareil extérieur est en bon état au moins une fois par an.
- Dans le cas contraire, il pourrait y avoir un risque de blessure personnelle ou fatale, ou un endommagement de la propriété.
Pour éviter toute risque de blessure, assurez-vous de modifier la direction des Volet de soufflage horizontal après avoir interrompu le mouvement du volet de soufflage vertical. (en cas de réglage manuel du débit d'air horizontal)
Lorsque le climatiseur ne fonctionne pas correctement pour le refroidissement ou le chauffage, il y a une possibilité de fuite de réfrigérant. En cas de fuite, arrêtez le fonctionnement, aérez la pièce et consultez immédiatement votre revendeur pour recharger de réfrigérant.
Le réfrigérant n'est pas nocif. Cependant, s'il entre en contact avec le feu, il peut générer des gaz nocifs et il y a un risque d'incendie.
Pendant le transport de l'unité intérieure, les liaisons frigorifiques doivent être recouvertes avec des supports de protection. Ne déplacez pas le produit par les liaisons frigorifiques.
• Cela peut provoquer une fuite de gaz ultérieure.
N'installez pas le produit dans un bateau ou un véhicule (tel qu'un camping-car).
- Une exposition au sel, des vibrations ou d'autres facteurs environnementaux pourraient provoquer un dysfonctionnement du produit, un choc électrique ou un incendie.
Ne vous tenez pas debout sur le dessus de l'appareil et ne passez pas d'objet (tel qu'une corbeille à linge, des bougies allumées, des cigarettes allumées, des plats, des produits chimiques, des objets métalliques, etc.) sur l'appareil.
- Il pourrait en résulter un risque d'électrocution, d'incendie, de problème sur l'appareil ou de blessure.
Ne faites pas fonctionner l'appareil avec les mains mouillées.
- Il pourrait s'ensuivre un risque d'électrocution.
Ne vaporisez pas de matériau volatil comme un insecticide sur la surface de l'appareil.
- Nocifs pour les humains, ils peuvent aussi provoquer des risques d'électrocution, d'incendie ou des problèmes avec le produit.
Ne buvez pas l'eau du climatiseur.
• L'eau peut être nocive pour les humains.
Ne frappez pas, ne secouez pas, ne laissez pas tomber et ne tentez pas de démonter la télécommande.
Lorsque vous remplacez les piles de la télécommande, gardez-les hors de portée des nourrissons.
- Si un nourrisson avale une pile, contactez immédiatement un médecin.
Lorsque vous remplacez les piles de la télécommande, veillez à ne pas laisser le liquide de pile sur votre peau.
• Le liquide de pile est nocif pour les humains.
Ne touchez pas aux liaisons frigorifiques raccordées au produit.
- Ils pourraient produire des brûlures ou des blessures.
Ne coupez pas et ne brûlez pas le conteneur de réfrigérant ou les tuyauteries.
Ne dirigez pas le flux d'air vers un conduit de cheminée ou un autre appareil de chauffage.
N'utilisez pas ce climatiseur pour préserver les équipements de précision, les produits alimentaires, les animaux, les plantes, les produits cosmétiques ou à toute autre fin inhabituelle.
- Il pourrait en résulter un endommagement de la propriété.
Évitez une exposition directe des humains, animaux ou plantes au flux d'air du climatiseur pendant de longues périodes.
- Il pourrait être nuisible aux humains, aux animaux ou aux plantes.
NETTOYAGE
AVERTISSEMENT
N'essayez pas ne nettoyer l'appareil en vaporisant directement de l'eau dessus. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.
- Il pourrait en résulter une décoloration, une déformation, un endommagement ou un risque d'électrocution ou d'incendie.
Avant de nettoyer ou de procéder à la maintenance, coupez l'alimentation et attendez que le ventilateur s'arrête.
- Dans le cas contraire, il pourrait s'ensuivre un risque d'électrocution ou d'incendie.
ATTENTION
Procédez avec précaution au nettoyage de la surface de l'échangeur thermique sur la porte de l'appareil en raison de ses bordures coupantes.
- Cette opération doit être réalisée par un technicien qualifié. Veuillez contacter votre installateur ou votre service d'entretien.
Ne tentez pas de nettoyer vous-même le climatisateur.
- Pour nettoyer l'intérieur de l'appareil, contactez le centre d'entretien le plus proche.
- En nettoyant le filtre, reportez-vous aux descriptions à la section « Nettoyage ».
- Dans le cas contraire, des dommages et des risques d'électrocution et d'incendie risquent de se produire.
- Veillez à ne pas vous blesser avec les bords tranchants à la surface en manipulant l'échangeur thermique.
Aperçu de l'appareil extérieur
L'aspect du produit réel peut différer légèrement de l'image ci-dessous.
01 Entrée d'air
02 Filtre à air
03 Panneau avant
04 Ailettes de soufflage (haut et bas)
05 Ailettes de soufflage (gauche et droite)
06 Bouton marche/arrêt
Récepteur de técommande
07 Sonde de température ambiante
08 Affichage
Aperçu de l'appareil extérieur
Affichage
01 Affichage de la température
Affichage de réinitialisation de filtre OF
Consommation électrique (Pour le système multiple, indicateur de temps d'utilisation)
Nettoyage automatique O :
Dégivrage DF
02 Voyant AI Auto
03 Voyant de la fonction TIMER
Voyant good'sleep
04 Voyant Wi-Fi
REMARQUE
- Lorsque le Wi-Fi est activé, le voyant clignote trois fois puis reste fixe.
REMARQUE
- Si le voyant Wi-Fi clignote pendant 10 secondes au démarrage, cela signifie que le climatiseur n'est pas connecté au Wi-Fi. Consultez « Application SmartThings » à la page 40 et connectez le climatiseur au Wi-Fi.
- Lorsqu'il est connecté au Wi-Fi, le climatiseur peut collecter et apprendre vos habitudes d'utilisation afin de pouvoir fonctionner en mode AI Auto.
Affichage de la télécommande
La plupart des instructions d'utilisation contenues dans ce manuel nécessitent l'utilisation de la télécommande.
Remplacez les piles de la télécommande
deux piles de type 1,5 V AAA
01 Indicateur de la température de consigne
02 Indicateur d'option de la minuterie
03 Voyant de mode de fonctionnement
04 Voyant d'options
05 Voyant d'affaiblissement de la batterie
06 Voyant de transmission
07 Voyant de vitesse de ventilateur
08 Voyant d'oscillation d'air verticale
09 Voyant d'oscillation d'air horizonale
10 Bouton marche/arrêt
11 Bouton de température
12 Bouton Timer
13 Bouton de vitesse de ventilateur
14 Bouton de direction/bouton de sélection
15 Bouton d'oscillation d'air verticale
16 Bouton Mode
17 Bouton Fast/Eco
18 Bouton d'oscillation d'air horizontale
- La fonction d'oscillation d'air horizontale n'est pas disponible pour ce modèle. Le flux d'air horizontal peut être réglé manuellement.
19 Bouton Options/Clean
20 Bouton SET/Bouton du type de température(°C↔°F)
REMARQUE
- Bien que Purify, ⚪ (Oscillation d'air horizontale), Direct et Indirect s'affichent sur la télécommande, ces fonctions ne sont pas disponibles sur ce modèle.
Fonctionnement de la télécommande
Vous pouvez facilement utiliser le climatiseur en choisissant un mode avant de contrôler la température, la vitesse de ventilateur et la direction d'air.
Sélection du mode de fonctionnement
Pour modifier le mode actuel et basculer entre Auto, Cool, Dry, Fan et Heat, appuyez sur le bouton Mode).
Vous pouvez utiliser le mode Al Auto après que le Wi-Fi est connecté.
REMARQUE
Vous pouvez utiliser les modes Cool, Dry et Heat dans les plages de fonctionnement suivantes.
| Mode Cool | Dry Heat | | |
| Température intérieure | 16 °C à 32 °C 18 | °C à 32 °C 27 °C | ou moins |
| Température extérieure | -10 °C à 46 °C -10 °C à 46 °C | -15 °C à 24 °C ^1) |
| Humidité intérieure | Humidité relative inférieure ou égale à 80 % ^2) | - | - |
1) Si la température extérieure chute à -15 °C, la capacité de chauffage peut diminuer de 60 à 70 %.
2) Si le climatiseur fonctionne en mode Cool dans un environnement à humidité élevée pendant une période prolongée, il se peut que de la condensation se produise.
- Pour plus d'informations sur la température extérieure dans le système multiple, consultez le mode d'emploi du système multiple.
Vous pouvez commuter entre les indications Celsius et Fahrenheit sur la télécommande.
Appuyez et maintenez enfoncé pendant 3 secondes ou plus.
REMARQUE
- Les indications de température sur l'unité intérieure ne sont pas commutées.
- Cette fonction est annulée lorsque les piles de la télécommande sont remplacées. Dans ce cas, exécutez à nouveau cette fonction.
Pour régler la température
Pour contrôler la température dans chaque mode, appuyez sur le bouton (Température) :
| Mode Contrôle de la température |
| Al Auto/Auto/Cool/Heat | Ajustez par incrément de 1 °C entre 16 °C et 30 °C. |
| Dry Ajustez | par incrément de 1 °C entre 18 °C et 30 °C. |
| Fan Pas de contrôle de la température. |
Pour régler la vitesse de ventilateur
Sélectionnez la vitesse du ventilateur dans les modes suivants :
| Mode Vitesse de ventilateur disponibles |
| Al Auto/Auto/Dry | (Auto) |
| Cool/Fan/Heat | (Auto), Faible), (Moyen), (Fortu), (Turbo) |
Pour régler la direction du flux d'air
Conservez le flux d'air dans une direction constante en interrompant le mouvement des volets de soufflage vertical.
En fonctionnement ▶
REMARQUE
- Si vous réglez manuellement le volet de soufflage vertical, il risque de ne pas se fermer totalement en arrêtant le climatiseur.
- Utilisez toujours la télécommande pour régler les volets de soufflage. Ne déplacez pas les volets à la main. Ils pourraient ne pas fonctionner normalement.
- Vous ne pouvez pas contrôler la direction du flux d'air vertical en mode Cool quand la fonction good'sleep est activée.
Mode AI Auto
Utilisez le mode Al Auto pour actionner automatiquement un des modes Cool, Dry et Heat en fonction des habitudes d'utilisation apprises et collectées depuis un serveur externe via un module Wi-Fi. La température et le mode de fonctionnement préférés sont également réglés en fonction des températures actuelles (intérieur/extérieur) et des habitudes d'utilisation collectées.
REMARQUE
- Vous pouvez utiliser ce mode après avoir connecté le Wi-Fi. Sinon, le mode Auto est activé.
- En mode Al Auto, les indicateurs (Al Auto) et (Wi-Fi) apparaissent sur l'écran d'affichage de l'appareil intérieur.
- Si les habitudes d'utilisation collectées ne sont pas suffisantes, la température de consigne est de 24 °C.
- La température de consigne est contrôlée dans une plage entre 22 °C et 26 °C en mode Al Auto. Vous pouvez également la modifier manuellement.
- Lorsque vous appuyez sur Mode (Mode) en mode AI Auto, le mode est annulé.
- Si vous modifiez la température de consigne en mode Al Auto, elle revient automatiquement à la température de confort Al après 1 heure.
Utilisez le mode Auto pour lancer la fonction de refroidissement ou chauffage puissant afin d'atteindre automatiquement la température souhaitée. Lorsque la différence entre la température ambiante et la température de consigne diminue, le climatiseur contrôle la vitesse du ventilateur et la direction du flux d'air.
REMARQUE
- Si le Wi-Fi ne peut pas être connecté ou si la fonction Wi-Fi n'est pas prise en charge, ce mode Auto est automatiquement activé au lieu du mode Al Auto.
- Lorsque la température ambiante est supérieure à la température de consigne, le climatiseur produit automatiquement de l'air froid.
- Lorsque la température ambiante est inférieure à la température de consigne, le climatiseur produit automatiquement de l'air chaud.
Mode Cool
Utilisez le mode Cool pour rester au frais par temps chaud.
REMARQUE
- Pour des raisons de confort, conservez une différence de 5 °C entre l'air intérieur et l'air extérieur.
- Après avoir sélectionné le mode Cool, sélectionnez la fonction, la température et la vitesse du ventilateur souhaitées.
- Pour rafraîchir plus rapidement, sélectionnez une température basse et une vitesse de ventilateur rapide.
- Pour économiser de l'énergie, sélectionnez une température élevée et une faible vitesse de ventilateur.
- Lorsque la température ambiante s'approche de la température de consigne, le moteur du compresseur ralentira pour économiser de l'énergie.
Mode Dry
Utilisez le mode Dry par temps pluvieux ou humide.
▶ Selectionnez Dry.
REMARQUE
- La plage de température de consigne appropriée pour le fonctionnement de la déshumidification est de 24 à 26 °C. Si vous sentez que l'humidité actuelle est élevée, utilisez une température de consigne plus basse.
- Vous ne pouvez pas utiliser le mode Dry pour le chauffage. Le mode Dry est conçu pour produire un effet de refroidissement secondaire.
Mode Fan
Utilisez le mode Fan pour faire fonctionner le climatiseur comme un ventilateur de plancher, fournissant une brise sans chauffage ni refroidissement.
▶ Selectionnez Fan.
REMARQUE
- Si le climatiseur ne va pas être utilisé pendant une période prolongée, faites-le fonctionner en mode Fan pendant 3 à 4 heures pour sécher les composants internes.
- L'appareil extérieur ne fonctionne pas en mode Fan. Cela est normal et ne signale aucune défaillance du climatiseur.
Mode Heat
Utilisez le mode Heat pour rester au chaud.
▶ Selectionnez Heat.
REMARQUE
- Pendant que le climatiseur chauffe, le ventilateur risque de ne pas fonctionner pendant 3 à 5 minutes au départ pour éviter les jets d'air froid.
- Si le climatiseur ne chauffe pas assez, utilisez un appareil de chauffage supplémentaire avec le climatiseur.
Dégivrage automatique
Lorsque la température extérieure est basse et que l'humidité est élevée, il est possible que du givre apparaisse sur l'échangeur de chaleur extérieur, ce qui peut diminuer le rendement thermique. Si ces conditions sont remplies quand le mode Heat est activé, le climatiseur active la fonction de dégivrage pendant 5 à 12 minutes pour éliminer le givre de l'échangeur de chaleur extérieur.
REMARQUE
- Lorsque la fonction de dégivrage est activée, l'indicateur (Dégivrage) apparaît sur l'écran d'affichage de l'appareil intérieur, de la vapeur est produite sur l'appareil extérieur, et le climatiseur déplace les volets de soufflage à la position la plus basse pour empêcher l'air froid de sortir de l'appareil intérieur.
- Vous ne pouvez pas sélectionner d'autres fonctions avec la télécommande tant que la fonction de dégivrage n'est pas terminée.
Fonction Fast
Utilisez la fonction Fast pour refroidir ou réchauffer rapidement une pièce. Cette fonction est aussi la plus puissante fonction de refroidissement et de chauffage fournie par le climatiseur. Vous pouvez sélectionner cette fonction en mode Cool ou Heat.
En mode Cool ou Heat ▶
REMARQUE
- Vous pouvez modifier la direction du flux d'air, mais vous ne pouvez pas modifier la température de consigne ni la vitesse du ventilateur.
- Lorsque vous sélectionnez la fonction Fast en mode Heat, il est possible que vous ne puissiez pas augmenter la vitesse du ventilateur pendant 3 à 5 minutes pendant que l'appareil chauffe.
- Sélectionner la fonction Fast annule les fonctions Eco, good'sleep et Quiet.
- Vous pouvez également démarrer la fonction Fast à partir du menu Options :
Fonction Quiet
Utilisez la fonction Quiet pour réduire le bruit de fonctionnement de l'appareil. Vous pouvez sélectionner cette fonction en mode Cool ou Heat.
REMARQUE
- Vous pouvez modifier la température de consigne et le sens du flux d'air, mais vous ne pouvez pas modifier la vitesse du ventilateur.
- Sélectionner la fonction Quiet annule les fonctions Eco, good'sleep et Fast.

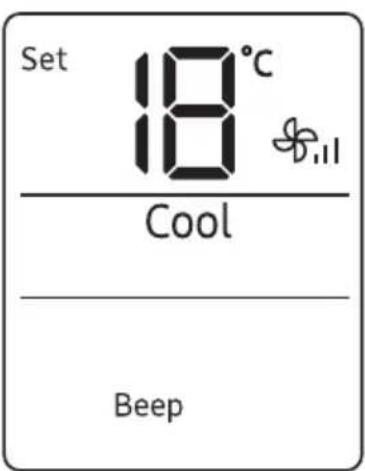

Fonction Beep
Utilisez la fonction Beep pour activer ou désactiver le bip sonore émis lorsque vous appuyez sur un bouton de la télécommande.
Fonction rétro-éclairage
Utilisez la fonction rétro-éclairage pour activer ou désactiver l'éclairage sur l'affichage de l'appareil intérieur.
REMARQUE
- Si vous modifiez la fonction ou le mode actuel lorsque la fonction d'éclairage du Display est activée, l'éclairage de l'écran s'allume 5 secondes puis s'éteint à nouveau.
- Pour désactiver la fonction d'éclairage du Display, exécutez à nouveau la méthode ci-dessus ou éteignez et rallumez le produit.
Fonction Wi-Fi (Application SmartThings)
Activez la fonction Wi-Fi pour coupler votre smartphone au climatiseur.
En fonctionnement ▶
Appuyez et maintenez enfoncé pendant 4 secondes ou plus.
REMARQUE
- Lorsque vous activez la fonction Wi-Fi, votre smartphone se couple au climatiseur, l'indicateur (Transmission) clignote, et RP s'affiche sur l'écran de la télécommande pendant quelques secondes.
- Une fois que votre smartphone est connecté au climatiseur, vous pouvez le contrôler via Internet sans fil grâce à l'application SmartThings installée sur votre smartphone.
- Pour plus d'informations sur la préparation de votre smartphone à la connexion et sur la commande du climatiseur à l'aide de l'application SmartThings, consultez « Application SmartThings » à la page 40.
- Pour activer ou désactiver le Wi-Fi, maintenir Options Environ [Options] et SET [SET] enfoncés pendant 4 secondes.
-Pour lancer l'application SmartThings, maintenez le bouton Timer [Timer] enfoncé pendant 4 secondes, ce qui permet de connecter le climatiseur.
Vérification de consommation électrique
Cette fonction n'est pas prise en charge sur le système multiple.
Utilisez la fonction Usage pour vérifier la consommation électrique du climatiseur. La consommation est indiquée sur l'écran de l'appareil intérieur pendant quelques secondes, puis la température de consigne apparaît.
En fonctionnement ▶
D["SET\n°C~°F 3sec"]

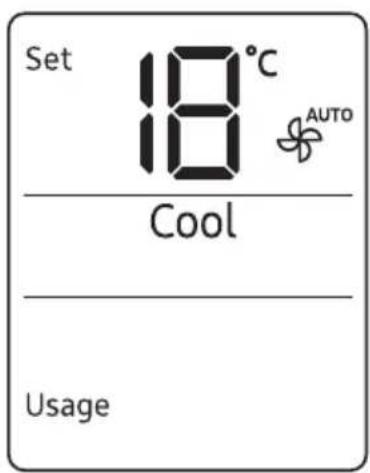

Sélection de Usage.
La plage de valeurs affichée est comprise entre 0,1 kWh et 99 kWh. La consommation électrique est calculée à partir du moment où le climatiseur est mis en marche. La valeur est réinitialisée lorsque le climatiseur s'arrête.
REMARQUE
- L'utilisation affichée sur l'écran de l'unité intérieure peut différer légèrement de la quantité d'électricité effectivement consommée.
- Vous ne pouvez vérifier la consommation électrique que lorsque le climatiseur est en marche.
Vérification du temps d'utilisation
Cette fonction n'est pas prise en charge sur le système simple.
Utilisez la fonction de durée d'utilisation pour vérifier la durée de fonctionnement entre le moment où le climatiseur a été allumé et le moment où la fonction de durée d'utilisation a été sélectionnée. Le temps d'utilisation est affiché sur l'écran de l'unité intérieure pendant quelques secondes, puis la température ambiante préréglée apparaît.
En fonctionnement ▶
Sélection de Usage.
La durée d'utilisation est affichée en heures. Par exemple, 0,1 représente 6 minutes ; 2,5, 2 heure et 30 minutes ; 3,7, 3 heures et 42 minutes. La plage de valeurs affichée est comprise entre 0,0 et 99. La valeur est réinitialisée lorsque le climatiseur s'arrête.
REMARQUE
- Le temps d'utilisation indiqué sur l'affichage de l'unité intérieure peut différer légèrement du temps effectif de fonctionnement du climatiseur.
- Vous ne pouvez vérifier la durée d'utilisation que lorsque le conditionneur fonctionne.
Fonction Eco
Cette fonction n'est pas prise en charge sur le système multiple.
Utilisez la fonction Eco pour réduire la consommation d'électricité tout en restant au frais ou au chaud. Vous pouvez sélectionner cette fonction en mode Cool ou Heat.
En mode Cool ou Heat ▶
REMARQUE

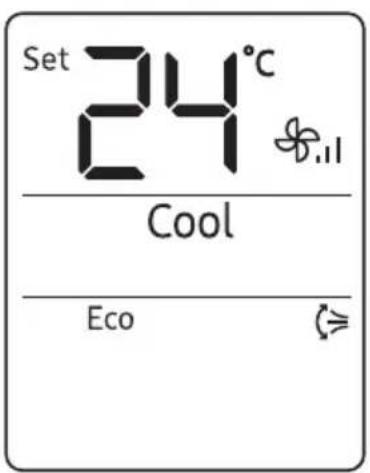

- Lorsque la fonction Eco démarre, le modèle apparaît sur la télécommande pendant quelques secondes et l'oscillation d'air verticale commence.
- Vous pouvez modifier la température de consigne, la direction du flux d'air et la vitesse du ventilateur.
- Les températures de consigne autorisées lorsque la fonction Eco est activée sont les suivantes :
| Mode | Température de consigne minimale | Température de consigne maximale |
| Cool 24 °C | 30 °C | |
| Heat 16 °C | 30 °C | |
- Si vous modifiez la température de consigne pour qu'elle se situe en dehors de la plage autorisée pour le mode actuel, la température de consigne est automatiquement réinitialisée dans la plage indiquée.
- Lorsque vous désactivez la fonction Eco, l'oscillation d'air continue. Utilisez le bouton (Oscillation d'air verticale) pour la désactiver.
- Sélectionner la fonction Eco annule les fonctions good'sleep, Fast et Quiet.
REMARQUE
- Vous pouvez également démarrer la fonction Eco à partir du menu Options :


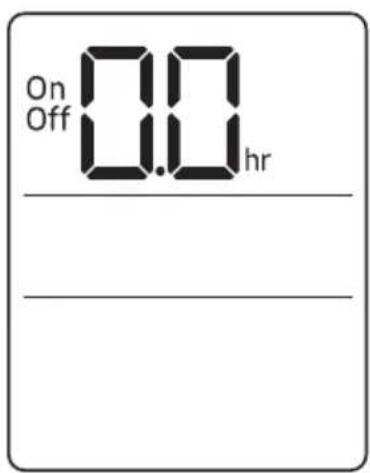

Fonction de démarrage / arrêt programmés
Utilisez la fonction de démarrage/arrêt temporisé pour allumer ou éteindre le climatiseur au terme d'une durée définie. Les durées de programmation avant que le climatiseur ne s'allume ou s'éteigne permettent d'utiliser le climatiseur de façon économique.
REMARQUE
- Pour annuler la fonction de démarrage/arrêt temporisé, réglez la durée sur 0,0.
- Une fois que vous avez démarré la fonction de démarrage, le voyant Ⓤ (Timer) s'affiche sur l'écran de l'unité intérieure.
- Vous pouvez régler la durée entre 0,5 heure et 24 heures.
- Vous ne pouvez pas définir la même durée pour les fonctions de démarrage et d'arrêt temporisé.
| Combinaison de démarrage et d'arrêt |
| Lorsque le climatiseur est désactivé | Exemple : Démarrage temporisé sur 3 heures, arrêt temporisé sur 5 heuresLe climatiseur s'allume 3 heures après la dernière fois que vous avez appuyé sur le bouton(SET) pour démarrer la fonction de démarrage/ arrêt temporisé, reste allumé pendant 2 heures, puis s'éteint à nouveau. |
| Lorsque le climatiseur est activé | Exemple : Démarrage temporisé sur 3 heures, arrêt temporisé sur 1 heureLe climatiseur s'éteint 1 heure après la dernière fois que vous avez appuyé sur le bouton(SET) pour démarrer la fonction de démarrage/ arrêt temporisé, reste éteint pendant 2 heures, puis s'éteint à nouveau. |
Fonction good'sleep
Utilisez la fonction good'sleep pour économiser de l'énergie pendant que vous dormez. Vous pouvez sélectionner cette fonction en mode Cool ou Heat.
REMARQUE
- Pour annuler la fonction good'sleep, réglez la durée sur 0,0.
- Une fois que vous démarrez la fonction good'sleep, l'indicateur (Minuterie) s'affiche sur l'écran de l'appareil intérieur.
- Vous pouvez régler la durée entre 0,5 heure et 12 heures.
- Les températures de consigne recommandées lorsque la fonction good'sleep est activée sont les suivantes :
| Mode | Température préréglée recommandée | Température optimale préréglée |
| Cool 25 °C à 27 °C 26 °C | | |
| Heat 21 °C à 23 °C 22 °C | | |
- Sélectionner la fonction good'sleep annule les fonctions Eco, Fast et Quiet.
| Tâche Fréquence Qui Instruction | | | |
| Exécution de la fonction de nettoyage automatique. | Selon les besoins Propriétaire | « Fonction de nettoyage automatique » à la page 33. |
| Nettoyage du filtre. | Une fois toutes les 2 semaines | Propriétaire | « Nettoyage du filtre » à la page 36. |
| Nettoyage de l'extérieur de l'appareil intérieur. | Selon les besoins Propriétaire | « Nettoyage de l'extérieur de l'appareil intérieur » à la page 35. |
| Nettoyage de l'extérieur de l'appareil extérieur. | Au moins une fois par an Propriétaire | « Nettoyage de l'échangeur de chaleur de l'appareil extérieur » à la page 35. |
| Remplacez les piles de la télécommande | Selon les besoins Propriétaire | « Remplacez les piles de la télécommande » à la page 17. |
| Application d'un agent anticorrosion sur l'appareil extérieur. (Uniquement si installé près d'eau salée comme un océan) | Au moins une fois par an Technicien qualifié | Contactez votre fournisseur de services. |
| Nettoyage de l'appareil intérieur ou de l'appareil extérieur. | Une fois par an Technicien qualifié | Contactez votre fournisseur de services. |
| Inspection des unités, des raccordements électriques, des tubes frigorigènes et des protections. | Une fois par an Technicien qualifié | Contactez votre fournisseur de services. |
Fonction de nettoyage automatique
Utilisez la fonction de nettoyage automatique si l'unité intérieure dégage des odeurs.
Activation du nettoyage automatique
Pour activer le nettoyage automatique, appuyez sur le bouton (Options) pendant au moins 3 secondes.
Écran de l'unité d'intérieur affiche :
Si le climatiseur est éteint, le nettoyage automatique démarre immédiatement. Si le climatiseur fonctionne, le nettoyage automatique démarre dès que le climatiseur s'éteint.
REMARQUE
- Vous pouvez également activer le nettoyage automatique à partir du menu Options :
- Une fois le nettoyage automatique sélectionné, il est activé chaque fois que le climatiseur s'éteint.
- Le nettoyage automatique dure de 10 à 30 minutes selon les conditions de sécheresse interne. L'affichage de l'unité d'intérieur indique l'avancement de l'opération de nettoyage de 1 à 99 %.
- Si vous lancez une autre fonction alors que le nettoyage automatique est en cours, le nettoyage automatique s'interrompt et reprend lorsque l'autre fonction s'arrête.
- Lorsque le nettoyage automatique est terminé, le climatiseur s'éteint.
Annulation du nettoyage automatique
Pour annuler le nettoyage automatique en cours d'exécution, procédez comme suit :
REMARQUE
- L'annulation du nettoyage automatique ne le désactive pas.
Désactivation du nettoyage automatique
Pour désactiver le nettoyage automatique, suivez la procédure ci-dessous lorsque le climatiseur est en marche ou éteint :
Nettoyage de l'extérieur de l'appareil intérieur
1 Éteignez le climatiseur et attendez que le ventilateur s'arrête.
2 Débranchez l'alimentation électrique.
3 Utilisez une brosse douce ou un chiffon humide tiède pour nettoyer l'extérieur.
AVERTISSEMENT
- N'essayez pas ne nettoyer l'appareil en vaporisant directement de l'eau dessus. L'eau pénétrant dans l'appareil peut provoquer un choc électrique ou un incendie pouvant entraîner la mort, des blessures graves ou des dommages matériels :
ATTENTION
- N'utilisez pas de détergent alcalin pour nettoyer l'écran d'affichage de l'appareil intérieur.
- N'utilisez pas d'acide sulfurique, d'acide hydrochlorique ni de dissolvant organique, comme du diluant pour peinture, du kérosène, de l'acétone ou de l'alcool pour nettoyer les surfaces de l'appareil.
Nettoyage de l'échangeur de chaleur de l'appareil extérieur
1 Éteignez le climatiseur et attendez que le ventilateur s'arrête.
2 Débranchez l'alimentation électrique.
3 Pulvérisez de l'eau sur l'échangeur de chaleur pour enlever la poussière et d'autres débris.
ATTENTION
- N'utilisez pas d'acide sulfurique, d'acide hydrochlorique ni de dissolvant organique, comme du diluant pour peinture, du kérosène, de l'acétone ou de l'alcool pour nettoyer les surfaces de l'appareil.
- Si vous devez nettoyer et inspecter l'échangeur de chaleur sur l'appareil extérieur, demandez l'aide du centre de service après-vente local.
Nettoyage du filtre
Nettoyez le filtre à air toutes les deux semaines ou lorsque (frappel de nettoyage du filtre) s'affiche écran de l'unité intérieure. L'intervalle de nettoyage peut varier selon l'utilisation et les conditions environnementales.
1 Faites glisser le filtre hors de l'unité.
2 Utilisez une brosse douce ou un aspirateur pour enlever la poussière ou les débris sur le filtre.
3 Trempez le filtre dans une solution d'eau et de détergent doux pendant 30 minutes.
4 Rincez le filtre et laissez-le sécher à l'air libre dans un endroit bien aéré et à l'abri de la lumière directe du soleil.
5 Réinstallez le filtre.
6 Réinitialisez le rappel de nettoyage du filtre :
ATTENTION
- Veillez à ne pas endommager le filtre pendant le nettoyage.
- Ne tentez pas de frotter le filtre à air avec une brosse à poils durs ou autre ustensile de nettoyage.
• N'exposez pas le filtre à air directement au soleil pour le faire sécher.
Si le climatiseur ne fonctionne pas normalement, consultez le guide de dépannage ci-dessous.
| Problème Solution | |
| Le climatiseur cesse de fonctionner. | Assurez-vous que l'appareil est sous tension.Vérifiez le disjoncteur. S'il a sauté, remettez-le en place et redémarrez l'appareil. Si le problème persiste, contactez votre fournisseur de services.La fonction d'arrêt temporisé peut avoir éteint l'appareil. Remettez l'appareil sous tension. |
| Je ne parviens pas à changer la température. | Vérifiez si l'appareil fonctionne en mode Fan ou Fast. Si c'est le cas, vous ne pouvez pas modifier la température de consigne ; l'appareil contrôle automatiquement la température de consigne. |
| Température de flux d'air incorrecte. | Vérifiez la température de consigne. En mode Cool, le refroidissement n'a lieu que lorsque la température de consigne est inférieure à la température actuelle. En mode Heat, le chauffage n'a lieu que lorsque la température de consigne est supérieure à la température actuelle.Utilisez le bouton (Température) de la télécommande pour modifier la température de consigne.Vérifiez que le filtre à air n'est pas obstrué par la poussière ou des débris. Si le filtre à air est encrassé, il risque de réduire les performances de refroidissement ou de chauffage. Nettoyez régulièrement le filtre à air (page 36).Vérifiez si l'unité interne est couverte ou située près d'obstacles. Retirez la couverture et les obstacles.Vérifiez que la fonction de dégivrage est activée (page 23). Pendant le dégivrage, le ventilateur s'arrête et l'air chaud ne sort pas.Vérifiez si des portes ou fenêtres sont ouvertes. Cela peut être à l'origine de mauvaises performances ou d'une mauvaise circulation. Fermez toutes les portes et les fenêtres.Vérifiez que la longueur de conduite entre les appareils ne dépasse pas la longueur de conduite maximale (consultez « Installation typique » dans le manuel d'installation). Dans ce cas, cela risque de réduire les performances de refroidissement ou de chauffage. |
| Je n'arrive pas à changer la direction du flux d'air. | Vérifiez que la fonction good'sleep est activée en mode Cool. Dans ce cas, vous ne pouvez pas contrôler la direction du flux d'air. |
| Je n'arrive pas à modifier la vitesse du ventilateur. | Vérifiez que l'appareil est en mode Auto, Dry ou Fast ou que la fonction good'sleep est activée en mode Cool. Dans ces conditions, vous ne pouvez pas contrôler la vitesse du ventilateur ; l'appareil contrôle automatiquement la vitesse du ventilateur. |
| La télécommande ne fonctionne pas. | Remplacez les piles de la télécommande.Assurez-vous que la télécommande peut envoyer un signal sans obstacle à l'appareil.Eloignez les lumières vives de l'appareil. La lumière des ampoules fluorescentes ou des néons peut interrompre le signal de la télécommande. |
| La fonction Démarrage/arrêt ne marche pas. | Assurez-vous d'appuyer sur le bouton (SET) de la télécommande après avoir réglé la minuterie. |
| L'indicateur de la télécommande clignote en continu. | Appuyez sur le bouton (Alimentation) pour éteindre le climatiseur ou débranchez la fiche d'alimentation.Si l'indicateur lumineux de la télécommande continue de clignoter, contactez votre fournisseur de services. |
| Des odeurs proviennent de l'appareil pendant le fonctionnement normal. | Si l'appareil fonctionne dans un endroit enfumé, ventilez la pièce ou faites fonctionner l'appareil en mode Fan pendant 3 à 4 heures. Aucun composant utilisé dans l'appareil ne doit émettre de forte odeur.Vérifiez que les conduites de vidange sont propres. Nettoyez-les régulièrement. |
| L'écran de la télécommande affiche un message d'erreur. | Si l'indicateur de l'appareil intérieur clignote, prenez note du code d'erreur. Contactez votre fournisseur de services et donnez-lui le code d'erreur. |
| L'appareil fait du bruit. | Il est normal que l'appareil fasse du bruit pendant son fonctionnement.Si la longueur de conduite entre les appareils est inférieure à 3 m et qu'aucun serpentin n'a été utilisé (consultez « Installation typique » dans le manuel d'installation), du bruit supplémentaire peut être transmis de l'appareil extérieur à l'appareil intérieur par la tuyauterie. |
| L'unité extérieure dégage de la fumée. | En hiver, il s'agit très probablement de vapeur provenant de l'échangeur de chaleur extérieur lorsque la fonction de dégivrage est activée. |
| Gouttes d'eau provenant des raccords de tuyau de l'unité extérieure. | De la condensation peut se développer lorsque la température ambiante ou l'humidité change considérablement. Cela est normal. |
Informations importantes concernant le réfrigérant utilisé.
Ce produit contient des gaz à effet de serre fluorocarbonés. Ne rejetez pas ces gaz dans l'atmosphère.
ATTENTION
Si le système contient 5 tCO₂e ou plus de gaz à effet de serre fluorés, il faut vérifier l'absence de fuites au moins une fois tous les 12 mois, selon le règlement N° 517/2014. Cette activité doit être réalisée uniquement par du personnel qualifié. Dans la situation décrite ci-dessus, l'installateur (ou la personne attitrée qui a la responsabilité de la vérification finale) doit fournir un carnet d'entretien, avec toutes les informations enregistrées selon le RÈGLEMENT (UE) N° 517/2014 DU PARLEMENT EUROPÉEN ET DU CONSEIL du 16 avril 2014 sur les gaz à effet de serre fluorés.
| Type de réfrigérant Valeur PRG |
| R-32 675 | |
- PRG: Potentiel de réchauffement planétaire
• Calcul du tCO _2 e : kg x PRG / 1000
L'application SmartThings peut changer sans préavis afin d'améliorer la convivialité et les performances du produit.
Utilisez l'application SmartThings sur votre smartphone pour piloter le climatiseur via Internet sans fil. Pour piloter le climatiseur à distance, vous devez connecter votre smartphone au climatiseur. Si vous êtes déjà connecté, passez à « Étape 6. Commande du climatiseur avec votre smartphone » à la page 41.
Étape 1. Vérification des conditions de connexion
Avant de connecter votre smartphone au climatiseur, assurez-vous que les conditions suivantes sont remplies :
- Point d'accès Wi-Fi : Point d'accès Wi-Fi 2,4 GHz uniquement
- Le climatiseur et votre smartphone doivent se trouver dans la zone de portée du même point d'accès Wi-Fi et y être connectés. Après la connexion, vous pouvez contrôler le climatiseur depuis n'importe quel endroit via différents réseaux sans fil tels que Wi-Fi, 3G, LTE et 5G.
- Téléphones Android recommandés : Android 6,0 ou ultérieur, au moins 2 Go de RAM
- Téléphones Apple pris en charge : iOS 10,0 ou ultérieur, iPhone 6 ou ultérieur
- Les tablettes Android et les iPad ne sont pas pris en charge.
Étape 2. Connexion de votre smartphone au réseau Wi-Fi
1 Activez le point d'accès Wi-Fi.
2 Appuyez sur Settings → Wi-Fi sur votre smartphone.
3 Appuyez sur le commutateur Wi-Fi pour l'activer, puis sélectionnez le point d'accès Wi-Fi 2,4 GHz auquel vous souhaitez vous connecter.
4 Si nécessaire, saisissez le mot de passe du point d'accès.
5 Appuyez sur Advanced.
6 Appuyez sur le commutateur Switch to mobile data pour le désactiver.
Étape 3. Installation de l'application SmartThings
Si l'application SmartThings est déjà installée sur votre smartphone, suivez la procédure ci-dessous. Si elle est installée, passez à « Étape 4. Configuration de l'application SmartThings » à la page 40.
1 Lancez Play Store ou App Store.
2 Appuyez sur le champ de recherche, puis recherchez « SmartThings ».
3 Appuyez sur INSTALL pour installer l'application SmartThings trouvée.
4 Sélectionnez Agree.
Étape 4. Configuration de l'application SmartThings
Une fois l'application SmartThings installée, suivez la procédure ci-dessous pour la configurer. Si elle est déjà configurée, passez à « Étape 5. Connexion de votre smartphone au climatiseur » à la page 41.
1 Lancez l'application SmartThings.
2 Lorsque vous voyez des fenêtres contextuelles vous demandant l'emplacement, le Wi-Fi ou les autorisations Bluetooth, appuyez sur Start.
3 Appuyez sur Log In.
4 Si vous n'avez pas de compte Samsung, appuyez sur Add account pour créer votre compte Samsung.
5 Connectez-vous avec un compte Samsung.
6 Acceptez les TERMS AND CONDITIONS.
7 Lorsque vous voyez des fenêtres contextuelles vous demandant une autorisation d'accès aux informations d'emplacement, appuyez sur ALLOW.
Étape 5. Connexion de votre smartphone au climatiseur
1 Branchez le cordon d'alimentation du climatiseur, puis mettez-le sous tension.
2 Lancez l'application SmartThings.
3 Appuyez sur Add device sur l'écran d'accueil de l'application SmartThings.
4 Appuyez sur ADD DEVICE MANUALLY.
5 Appuyez sur Air conditioner > Room air conditioner.
6 Appuyez sur le bouton (Minuterie) de la télécommande pendant au moins 4 secondes.
Pour indiquer que l'enregistrement du climatiseur sélectionné sur votre compte Samsung est en cours, l'indicateur (Transmission) clignote pendant plusieurs secondes et AP s'affiche sur l'écran de la télécommande. Lorsque la connexion est terminée, l'indicateur (Transmission) s'éteint et AP disparaît. Une nouvelle carte de dispositif pour le climatiseur sélectionné est ajoutée à l'écran d'accueil de l'application SmartThings.
Étape 6. Commande du climatiseur avec votre smartphone
1 Lancez l'application SmartThings.
2 Sur l'écran d'accueil de l'application SmartThings, appuyez sur la carte du dispositif pour le climatiseur, qui a été ajoutée lorsque vous avez exécuté « Étape 5. Connexion de votre smartphone au climatiseur » à la page 41.
3 Reportez-vous au tableau de la page suivante et télécommandez le climatiseur avec votre smartphone.
AVERTISSEMENT
- Déclaration d'avertissement concernant l'exposition aux RF – garder une distance de 20 cm lors de l'installation de ce module.
-
Avertissement que ce module ne doit pas être installé et fonctionner simultanément avec d'autres appareils radio sans évaluation supplémentaire ou classement de la FCC.
-
Instruction pour l'étiquetage du système hôte, le système hôte doit être muni d'une étiquette appropriée « indiquant ID FCC : A3LSWL-B70F"
- Votre appareil utilise une frequency non harmonisee. Il est concu pour fonctionner dans tous les pays europeens. Au sein de l'Uni+C5on Europeenne, le reseau Wi-Fi peut fonctionner sans restriction en interieur, mais pas en extérieur en France.
Spécifications
| Wi-Fi |
| Plage de fréquence | Puissance de l'émetteur (Max.) |
| 2412 - 2472 MHz 20 dBm |
| Catégorie Fonction Description | |
| Vérification | Température réglée | Permet d'afficher la température réglée. |
| Température actuelle | Affichage de la température actuelle. |
| Contrôle | Puissance Permet | d'allumer et d'éteindre le climatiseur. |
| Mode Permet | de sélectionner le mode de fonctionnement souhaité. |
| Température Permet de modifier la température intérieure réglée. |
| Vitesse du ventilateur | Permet de régler la vitesse du ventilateur du mode de fonctionnement. |
| Direction du flux d'air | Permet de régler la direction du flux du mode de fonctionnement. |
| Programmation | Permet de régler la fonction de démarrage/arrêt temporisé.Le nombre maximal de programmations que vous pouvez définir à l'aide de la fonction de démarrage/arrêt temporisé est de 10.Les heures programmées pour les fonctions de démarrage/arrêt temporisé doivent être différentes.Une fois la fonction de démarrage/arrêt temporisé réglée, le réglage est conservé même si le climatiseur est débranché puis rebranché. |
| Options | Permet de sélectionner une fonction d'option pour le mode de fonctionnement.Les options disponibles peuvent varier en fonction des modèles de climatiseurs.La vitesse du ventilateur et la direction du flux d'air sont automatiquement réglées en fonction des options sélectionnées.Pour des informations détaillées sur les options du produit, consultez les pages <?> ~ 26. |
| Paramètres | Permet de régler des fonctions supplémentaires.Appuyez sur le bouton Settings de l'écran de contrôle pour vérifier ou définir des données détaillées du climatiseur.Les fonctions Nettoyer, Filtrer et Beep peuvent être réglées.- Lorsque la fonction Beep est désactivée, le bip sonore de l'appareil est mis en sourdine. |
QUESTIONS OU COMMENTAIRES ?
| PAYS APPELEZ-NOUS OU RENDEZ-VOUS EN LIGNE SUR | |
| UK 0330 SAMSUNG (7267864) www.samsung.com/uk/support | |
| IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support | |
| GERMANY 06196 77 555 77 www.samsung.com/de/support | |
| FRANCE 01 48 63 00 00 www.samsung.com/fr/support | |
| ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support | |
| SPAIN 91 175 00 15 www.samsung.com/es/support | |
| PORTUGAL 808 207 267 www.samsung.com/pt/support | |
| LUXEMBURG 261 03 710 www.samsung.com/be_fr/support | |
| NETHERLANDS 088 90 90 100 www.samsung.com/nl/support |
| BELGIUM | 02-201-24-18 | www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support(French) |
| NORWAY | 21629099 | www.samsung.com/no/support |
| DENMARK | 707 019 70 | www.samsung.com/dk/support |
| FINLAND | 030-6227 515 | www.samsung.com/fi/support |
| SWEDEN | 0771 726 786 | www.samsung.com/se/support |
| POLAND | 801-172-678* lub +48 22 607-93-33*Specjalistyczna infolinia do obstugi zapytańdotyczących telefonów komórkowych: 801-672-678** (opłata według taryfy operatora) | http://www.samsung.com/pl/support/ |
| HUNGARY | 0680SAMSUNG (0680-726-7864) | www.samsung.com/hu/support |
| AUSTRIA | 0800 72 67 864 (0800-SAMSUNG) | www.samsung.com/at/support |
| SWITZERLAND | 0800 726 786 (0800-SAMSUNG) | www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support(French) |
| CZECH | 800 - SAMSUNG (800-726786) | www.samsung.com/cz/support |
| SLOVAKIA | 0800 - SAMSUNG (0800-726 786) | www.samsung.com/sk/support |
| CROATIA | 072 726 786 www.samsung.com/hr/support |
| BOSNIA | 055 233 999 | www.samsung.com/ba/support |
| North Macedonia | 023 207 777 | www.samsung.com/mk/support |
| MONTENEGRO | 020 405 888 | www.samsung.com/support |
| SLOVENIA | 080 697 267 (brezplačna številka) | www.samsung.com/si/support |
| SERBIA | 011 321 6899 | www.samsung.com/rs/support |
| ALBANIA | 045 620 202 www.samsung.com/a/support |
| BULGARIA | *3000 Цена на egün zrapcku paźzobor0800 111 31 Bezniamén za Bcucku onepamoru | www.samsung.com/bg/support |
| ROMANIA | *8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG) Apel GRATUITAtenție: Dacă efectuați apelul din rețeaua Digi (RCS/RDS), vă rugăm să ne contactați formând numărulTelverde fără ultimele două cifre, astfel: 0800872678. | www.samsung.com/ro/support |
| CYPRUS | 8009 4000 only from landline, toll free | www.samsung.com/gr/support |
| GREECE | 80111-SAMSUNG (80111 726 7864) only from land line(+30) 210 6897691 from mobile and land line |
| LITHUANIA | 8-800-77777 www.samsung.com/lt/support |
| LATVIA 8000-7267 www.samsung.com/lv/support |
| ESTONIA | 800-7267 | www.samsung.com/ee/support |
