KBD4T - Tiroir et armoire chauffants ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tiroir et armoire chauffants
Marque	Electrolux
Modèle	KBD4T
Plage de température	30 à 80 °C
Capacité de charge maximale	15 kg
Dimensions (L x P x H)	Environ 600 x 550 x 140 mm (estimation)
Poids net	Environ 18 kg (estimation)
Alimentation électrique	220-240 V, 50/60 Hz
Puissance nominale	Environ 1000 W (estimation)
Fonctions disponibles	Décongélation, levage des pâtes, yaourt, chauffage verres/tasses, vaisselle, garder au chaud, chauffage aliments
Matériau du revêtement intérieur	Acier inoxydable avec revêtement antidérapant
Matériau du panneau avant	Acier inoxydable ou aluminium selon modèle
Type de commande	Thermostat rotatif et interrupteur marche/arrêt avec voyant
Ouverture de porte	Poussée (push-push) ou poignée selon modèle
Sécurité	Voyant de mise en marche, surfaces chaudes signalées, arrêt manuel
Nettoyage	Chiffon doux humide, pas de produits abrasifs ni nettoyeur vapeur
Entretien	Nettoyage régulier intérieur/extérieur, revêtement antidérapant lavable à la main
Installation	Encastrable, nécessite une étagère intermédiaire si combiné avec un autre appareil
Raccordement électrique	Par un électricien qualifié, mise à la terre obligatoire
Pièces détachées et réparabilité	Pièces disponibles via service après-vente, réparations par technicien agréé
Garantie	Réparations sous garantie exclusivement par technicien agréé

FOIRE AUX QUESTIONS - KBD4T ELECTROLUX

Quelle est la température maximale atteinte par le tiroir chauffant KBD4T ?

La température maximale est de 80 °C, réglable via le thermostat rotatif.

Peut-on chauffer des aliments directement dans le tiroir ?

Oui, à 80 °C, pour chauffer des aliments. Il est recommandé de préchauffer l'assiette et de couvrir le plat.

Quel est le poids maximal que peut supporter le tiroir ?

Le tiroir peut supporter un poids maximum de 15 kg. Ne pas le surcharger pour éviter d'endommager les rails télescopiques.

Comment nettoyer le tiroir chauffant Electrolux KBD4T ?

Utilisez un chiffon doux humide, éventuellement avec quelques gouttes de produit vaisselle. N'utilisez jamais de produits abrasifs, de racleurs métalliques ou de nettoyeur vapeur.

Faut-il faire chauffer l'appareil avant la première utilisation ?

Oui, avant la première utilisation, chauffez le tiroir vide à la température maximale (80 °C) pendant au moins 2 heures pour éliminer les résidus de fabrication. Aérez bien la pièce.

L'appareil peut-il être installé sous un four ou une table de cuisson ?

Oui, il peut être encastré et combiné avec un autre appareil. Une étagère intermédiaire fixe est nécessaire si l'appareil au-dessus n'est pas directement compatible. Consultez le manuel d'installation.

Que faire si le voyant de marche ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que l'interrupteur est enfoncé. Si le voyant reste éteint, le voyant peut être défectueux. Contactez le service après-vente.

Est-il dangereux de toucher l'intérieur pendant le fonctionnement ?

Oui, l'intérieur devient chaud (jusqu'à 80 °C). Utilisez toujours des gants de cuisine pour retirer la vaisselle et ne touchez jamais les éléments chauffants.

Où trouver des pièces de rechange pour le KBD4T ?

Les pièces de rechange d'origine sont disponibles auprès du service après-vente Electrolux ou sur le site www.electrolux.com/shop.

Quelle est l'utilité du revêtement antidérapant dans le tiroir ?

Le revêtement antidérapant empêche la vaisselle de glisser. Il est amovible pour le nettoyage : lavez-le à la main avec de l'eau chaude et du produit vaisselle, puis séchez-le avant de le remettre en place.

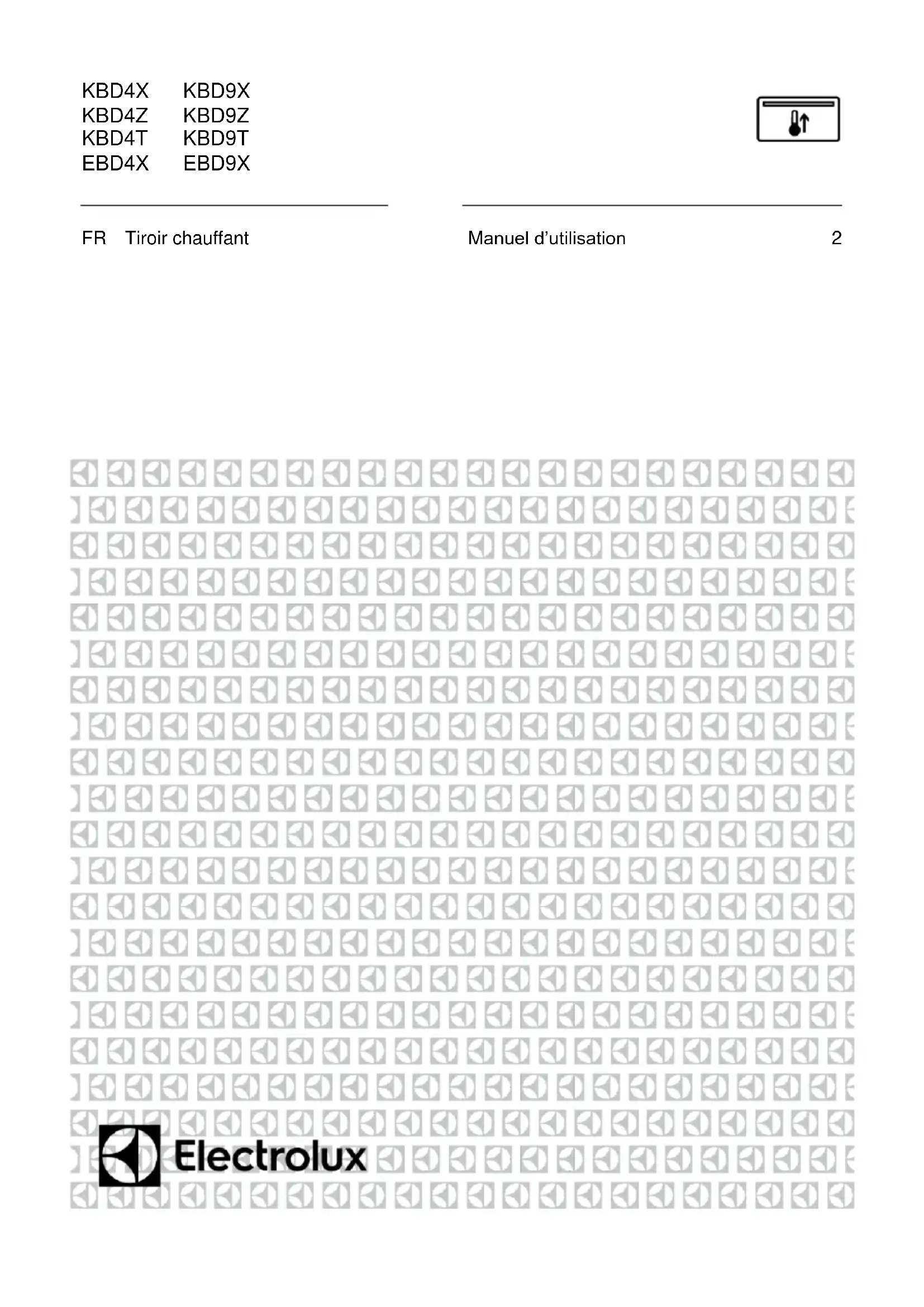

MODE D'EMPLOI KBD4T ELECTROLUX

Manuel d'utilisation

SOMMAIRE

1. CONSIGNES DE SECURITE 3
   2.DESCRIPTION DE L'APPAREIL 8
2. UTILISATION 9
3. NETTOYAGE ET ENTRETIEN 11
4. QUE FAIRE EN CAS DE MAUVAIS FONCTIONNEMENT 12
5. INSTRUCTIONS POUR L'INSTALLATION 12
6. PROTECTION DE L'ENVIRONNEMENT 13

NOUS PENSONS A VOUS

Merci d'avoir choisi oe produit Electrolux. Avec oe produit, vous beneficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux.

Vialiaz notre alte Internet pour :

Obtenir des consels d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregisterervoireproduittourobtenirunmelleur service：

Acheter des accessoires, consommables et pieces de rechange d'origine pour

1. CONSIGNES DE SECURITE

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y reférer ultérieurement. Notre apparéil est aux normes de sécurité en vigueur. Une utilisation inadéquate peut constituer un danger pour l'utilisateur.

1.1 Sécurité des enfants et des personnes vulnérables

Avertissement I

Risque d'asphyxie, de blessure ou d'invalidite permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacities physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une

1.2 Sécurité générale

L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Ne touche pas les éléments chauffants se trouvant dans l'appareil. Utilisez toujours des gants de cuisine pour retarder ou enfournier des accessoires ou des plats allant au four.

• Selon la température et le temps de fonctionnement sélectionnés, la température à l'intérieur de l'appareil peut monter jusqu'à 80^ . Utilisez des gants de cuisine pour vous protéger les mains quand vous retirez la vaissele de l'intérieur du chauffe-vaisseille.
• Prenez garde de ne pas le surcharger, cela endommagerait les rails téléscopiques. Le tiroir peut supporter un poids maximum de 15kg .
• Les recipients et objets synthétiques ou qui prennant facilement feu ne doivent pas etrerangés dans le chauffe-vaisselle. Si I'appareil est mis en marche,ils peuvent fondre ou bruler.Danger d'incendie.
• Nutilioz pas ytro aparoi l commo chauffao do

FRANÇAIS

• Le système électrique doit être équipé d'un moyen de déconnexion, avec une séparation de contact sur tous les poles assurant une coupure complète de la catégorie de surtension III.

• Le raccordement électrique doit être effectué au moyen d'une prise qui doit être accessible après l'installation.

• Attention! Avant de brancher l'appareil, comparez en les données (tension et fréquence) indiquées sur la plaque des caractéristiques avec celles de votre réseau électrique. Elles doivent correspondre, pour éviter tout problème. En cas de doute, appelez un electricien.

• Attention! Dans le cas d'un cable sans prise, elle doit être installée et raccordée par un electricien spécialisé. Adressez-vous à un electricien attitré qui respecte les normes de sécurité et qui effectue les travaux conformément aux mêmes instructions et à toutes les instructions contenues dans ce manuel. La responsabilité du fabricant n'est pas engagée pour des

6 www.electroxx.com

ATTENTION! N'ouvre jamais la structure de l'appareil. D'eventuels contacts avec les pieces conductrices ou modifications des composants électriques ou mécaniques peuvent constituer un danger pour la sécurité de l'utilisateur et perturber le bon fonctionnement de l'appareil.

1.4 Nettoyage

• N'utilisez pas de produits abrasifs ni de racleoirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• N'tutilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• N'utilisez pas d'appareils de nettoyage à haute pression ou qui projetent de la vapeur. La vapeur peut atteindre les composants électriques et provoquer un court-circuit. La pression de la vapeur peut aussi endommager durablement la surface de l'appareil et ses composants.

• Attention! Les réparations et entretiens, tout particulièrement sur les pieces sous tension, ne peuvent être effectuels que par des techniciens agrésés par le fabricant. Le fabricant et les revendeurs déclinent toute responsabilité pour d'eventuels dommages, causes aux personnes, aux animaux ou aux biens, qui doivent de réparations ou entretiens effectuels par des personnes non autorisées.

• Attention! Les réparations au cours de la période de garantie ne doivent être executées que par des techniciens agrésés par le fabricant. Dans le cas contraire, tout dommage provenant de ces réparations est exclu de la garantie.

6 www.electroku.com

2. DESCRIPTION DE L'APPAREIL

2.1 Composants principaux

Interrupteur et voyant lumineux Marche/Arrêt
2 Thermostat
3 Revetement antiderapant

4 Panneau frontal avec mecanisme de poussée ou poignée
5 Grille de support (sefon le modele)

3. UTILISATION

3.1 Avant la première utilisation

Avant d'utiliser fapparel pour la première fois, vous devez en laver l'interieur et l'extérieur en suivant les indications sur le nettoyage figurant au chapitre «Nettoyage et entretien »
Enlevez la base antidérapante.
Ensuite, chaufliez le chiffre-vaissete pendant au moins 2 heures en tournant le sélecteur de tempéature sur la position maximum (consultez le chapitre « Sélectionner la tempéurance »).
Veiliez à aérer correctement la cuisine.
Les pièces de l'appareil sont protégées par un produit spécial qui peut éventulement lors de la première mise en marche, dégager une odeur et un peu de fumée qui disparaisent très vite. Ni l'une ni l'autre ne constituent une anomalie de fonctionnement de l'apparel.

3.2 Tableau de commandes

3.3 Principe d'utilisation

Pourutiliserlechaufte-vaiselle, procedezde lafaqonsuivante：

Placez la vaisselle dans le tiroir.
- Evitez de placer les plateaux de chargement verticalément devant les fentes d'airation. L'air chaud ne sortirait pas complètement des fentes. La vaisse ne seraït pas chauffée uniformément.
- Sélectionnez la fonction en tournant le thermostat sur la position désirée.
- Mettez l'appareil en marche en appuyant sur l'interrupteur dont le voyageant s'allume.
Fermezle troir.

Prenez garde que le tiroir peut se rouvir si vous le fernenz trop fort. Avant de retirer la vaiselle chaude, vous devez eteindre le chauffe-vaisse en appuyant de nouveau sur linternupleur.

3.4 Sélectionner la fonction

Vous pouvez selectionner des
temperatures entre 30 et 80 ^ C en
toumant le thermostat.

Symbole	°C (*)	Fonction	Avertissement
	30°C	Décongélation. Levage des pâtes. Fermentation du yaourt.	- Couvrez la pâte. Couvrez le pot.
	45°C	Chauffage des verres et tasses.	-
	60°C	Chauffage de la vaisselle. Chauffer les aliments en douleur.	- Préchauffez l'assiette.
	70°C	Gardez les aliments au chaud.	Préchauffez l'assiette et couvrir le plat.
	80°C	Chauffage des aliments.	Préchauffez l'assiette.

• Les températures se rapportent au tiroir vide et fermé.

3.5 Temps de chauffage

Le temps de chauffage dépend de plusieurs facteurs :

• Matériel et épaisseur de la vaisse;
• Quantité de charge;
• Disposition de la vaisse;
• Température sélectionnée.
  ouverture et fermetre repétées du tiroir.

Il est des lors impossible d'indiquer des temps de chauffage rigoureusement exacts.

La pratique vous aidera à selectionner les temps appropriés à votre vaiselle.

Conseils pour « garder les aliments au chaud » et « chauffer les aliments » : Chauffez le tiroir pendant 15 minutes afin de vous assurer que la température nécessaire soit atteinte.

4. NETTOYAGE ET ENTRETIEN

Le nettoyage est l'unique entretien normalement nécessaire.

ATTENTION!

Le nettoyage doit être effectué quand le chauffe-vaisselle est débranché de l'alimentation électrique. Retirez la prise du mur ou débranchez le circuit d'alimentation du chauffe-vaisselle.

N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ni frotoirs ni objets pointus qui peuvent provoquer des rayures.

N'utilisez pas d'appareils de nettoyage à haute pression ou qui projette de la vapeur.

4.1 Partie avant de l'appareil et tableau de commandes

Il suffit de nettoyer la chauffe-vaissele avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle à l'eau de lavage.

Essuyez ensuite les surfaces avec un chiffon sec.

Les chauffe-vaisselle dont l'avant est en acier inoxydable peuvent etre nettoyes avec des produits speciaux pour ce type de surface.

Ces produits évitent que les surfaces ne se resalissantrapidement.Appliquez une fine couche de produit sur toute la surface avec un chiffon doux.

Les chauffe-vaiselle dont l'avant est en aluminium peuvent etre nettoyés avec un produit léger pour les vitres et un chiffon doux qui ne laisse pas de fibres.Nettoyez dans le sens horizontal sans appuyer car l'aluminium est un métal mou qui se raye ou se coupe facilement.

4.2 Intérieur du chauffe-vaisse

Nettoyez régulierement l'intérieur du chauffe-vaisselle avec un chiffon humide.

S'il est très sale, ajoutez quelques gouttes de produit vaisselle à l'eau de lavage.

Nettoyez ensuite les surfaces avec un chiffon sec.

Évitez de faire entrer de l'eau dans les orifices par où circule l'air.

Attendez que votre chauffe-vaisselle soit bien sec avant de le réutiliser.

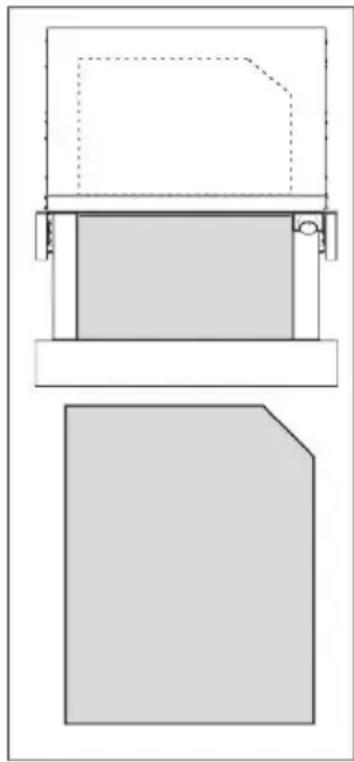

Revêtement antidérapant

Voupsousvezretirerle revetement antiderapant pour nettoyer plus facilement le tiroir.

Le revêtement peut être lavé à la main avec de l'eau chaude et quelques gouttes de produit vaisselle. Séchez-le bien pour finir.

Vous ne devez remetre en place le revêtement antidérapant que lorsque le tiroir est bien sec.

5. QUE FAIRE EN CAS DE MAUVAI S FONCTIONNEMENT?

ATTENTIONI

Seuls des techniciens spécialisés sont à même d'effectuer les réparations, de chaque type que ce soit. Touté réparation effectue par des personnes non agrées par le fabricant est dangereuse.

Les dysfonctionnements suivants peuvent etre diminen par l'utiliser sans fassistance technique.

Avant d'appeler l'assistance technique, vertifiez les cas suivants :

- La valeurne nechauffe pas aufschnittment?Vérflüez les points suivants:

-L'appareil est bien branché et en marche.
-Vous azev selectionne la temperature adequate.
-Les orifices par ou circule air sont obstrues par de la vaiselle.
-La vaisse la chauffé pendant un temps suffisant?

Le tempo de chauftage dépend de divers facteurs, en particulier:

• Matiere et epaisseur de la vaisse.
• Quantite de vaisse.
  -Rangement et disposition de la vaisselle.

- La valeurie nechauffe pas? Vérifie les points suivants:

Le ventilateur fonctionne (il fait du bruit). C'est peut etre alors la resistance qui est en panne. Si le ventilateur ne fait pas de bruit, c'est lui qui doit etre en panne.
- Les plombs ont sauté ou le tableau électricque a disjonté.

La volisselle est trop chaude?

-Le selecteur de temperature ne marche pas correctement.

L'Intempteur marche/arnét ne s/allume pas?

• Le pilote de l'interrupteur a fondu.

6.2 Installation

Reportez-vous aux instructions

d'installation fournies séparation.

Pour encasster lechauffe-vaiselle et le combiner avec un autre apparéil, vous devez utiliser une étagère intermédiaire fixe, capable de supporter le poids des deux apparéls.

L'appareil combiné avec lechauffe-vaisselle devra être place directement sur lechauffe-vaiselle. Une etagere de séparation n'est pas nécessaire.

Pour encaster l'apparéil combiné avec le chauffie-vaisseille, suivez les indications figurant dans le manuel d'instructions et de montage de cet apparéil.

ATTENTION:

Lechaufte-vaisseldoitereirereliea la terre.

Si le cable d'alimentation flexible du chauffe-vaiselle a besoin d'être change, l'opération doit être réalisée par un employé du service après-ventre car des outils particuliers sont nécessaires.

Le fabricant et les revendeurs déclinent toute responsabilité en cas de dommages provoqués par des personnes, des animaux ou des objets lorsque les instructions d'installation ne sont pas respectées.

6.3 Branchement Electrique

L'installation électrique doit être réalisée par unElectricien qualifié et respecter la législation en vigueur.

Avant de brancher le chauffe-vaisseles sur secteur, assurez-vous que la tension et la fréquence du secteur correspond à ceux indiqués sur la plaque signaletique se trouvant à l'intérieur du bloc chauffant. Le branchement électrique s'effectue
