MODE D'EMPLOI SyncMaster 793DF SAMSUNG

ilotes Installer les

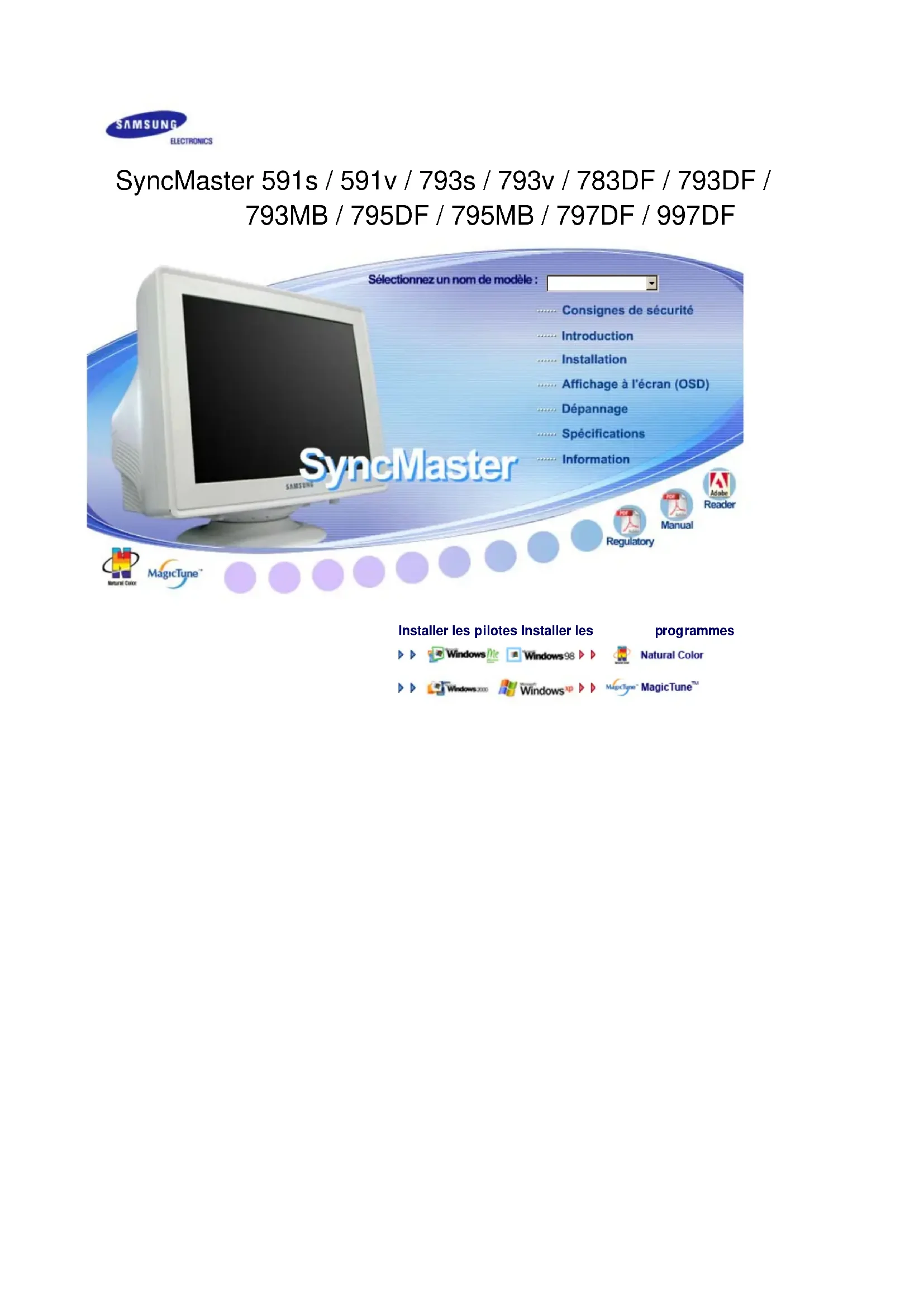

SyncMaster 591s / 591v / 793s / 793v / 783DF / 793DF / 793MB / 795DF / 795MB / 797DF / 997DFNe pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit Important a lire et a comprendre dans toutes circonstances. Ne pas démonter Déconnecter la prise de la sortie du courant. Ne pas toucher. Mettez dans un endroit stable pour empêcher une décharge électrique.

Alimentation Si l'appareil n'est pas utilisé pendant de longs laps de temps, installez un économiseur d’écran.

Si la même image est présente longtemps à l’écran, des brûlures des phosphores peuvent se produire ou l’écran peut se brouiller.

Ne pas utiliser une prise endommagée ou desserrée.z Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées. z Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Ceci peut causer un incendie.

Ne débranchez pas le cordon d'alimentation lorsque le moniteur est sous tension.

Cela pourrait entraîner une surtension et endommager le moniteur.

N'utilisez pas le cordon d'alimentation lorsque la prise ou le connecteur est poussiéreux.

Si la prise ou le connecteur est poussiéreux, nettoyez-le avec un chiffon sec. z L'utilisation du cordon d'alimentation avec une prise ou un connecteur poussiéreux peut provoquer un choc électrique ou un incendie.Installation Mettez votre moniteur dans un endroit peu humide et non poussièreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de l'étagère.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

Posez le moniteur avec précaution. z Il peut être ainsi abîmé ou cassé.

Ne pas placez l' ecran du moniteur face au sol.

La surface de CDT peut ainsi être abîmée.

Ne pas utiliser le moniteur sans le socle du moniteur.

Il peut provoquer une panne ou un incendie causé par une mauvaise ventilation. z Si le moniteur doit être utilisé sans son support, veuillez-vous assurer qu`une bonne ventilation sera mise en place.

Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

Une ventilation insuffisante peut provoquer une augmentation de température interne du produit. Cela entraîne une réduction de la durée de vie des composants réduite et une diminution des performances.

Conservez l'emballage plastique (sac) hors de portée des enfants.

L'enfant risque de suffoquer s'il joue avec l'emballage plastique (sac).Nettoyage Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (CDT), essuyez avec un tissu doux légèrement humide. Ne pas nettoyer l'écran plat avec de l'eau. Utilisez un leger détergent dillué avec de l'eau.

Quelques détergents contiennent une quantité importante d'alcool qui peuvent abîmer (changer la couleur) ou fendre le boîtier du moniteur. L' ecran CDT est revetû d un antireflet/ antistatique qui peut aussi être abîmé.(changement de couleur). Diluer le détérgent (proportion de 1:10) avec de l'eau avant utilisation.

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse. z Vous pouvez ainsi empécher la couche de CDT d'être abîmée ou le boitier du moniteur d'être dissous, fendu ou décoloré.

Vous pouvez acheter le détergent recommandé dans n'importe quel centre de Service.

Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

Un connecteur sale peut causer une décharge électrique ou un incendie.

Autres Ne pas déplacer le couvercle (ou l' arrière).

Ceci peut causer un choc électrique ou un incendie.

Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé.z Ceci peut causer une décharge électrique ou un incendie.

Ne pas couvrir les orifices du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie.

Si une substance etrangère s'introduit dans le moniteur, déconnectez la prise et contactez un centre de service.

Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux.

Regarder le moniteur de trop près peut entraîner des troubles de la vision.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

Ceci peut causer une explosion ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.Éloigner le moniteur des substances magnétiques. z Ceci peut causer une décoloration du moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations. z S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un. L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils man

ues choses, contactez votre vendeu

Moniteur et Socle (Quelques modèles incluent un support joint.)

Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'Utilisateur, Pilote du Moniteur,

Pour le modèle Multimedia (Option)

Guide de l'utilisateu

Socle Support Multimédia haut-

FaçadeBouton Menu [ ] Pour accéder à l'écran du menu ou pour en sortir. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Bouton Entrée [ ] Pour sélectionner le menu d'affichage à l'écran OSD. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur. Indicateur d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance. Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

Arrière General | BNC Connectors (Option) General(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

Port d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur. Câble vidéo Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur.(carte vidéo ou carte graphique) BNC Connectors (Option) (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.) Port d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur. Câble vidéo Connectez le câble signal à l'épingle-15D-sous connecteur en arrière de votre moniteur. Connecteurs de BNC (Option) Connectez le câble de signal au port signal de BNC en arrière de votre moniteur. VoirConnexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Câble vidéo Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur.(carte vidéo ou carte graphique) Port d'alimentation Connectez le câble électrique au port qui se situe au dos de votre moniteur. La base Inclinable/Pivotante Vous pouvez séparer la base de votre ordinateur. SyncMaster 783DFInstallation-Multimédia | Support Multimédia haut-parleu

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. 2-1. Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur. 2-2. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub. 2-3. Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

llumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. BNC Connectors (Option) SyncMaster 591s / 591v / 793s / 793v / 783DF / 793DF / 793MB / 795DF / 795MB / 797DF / 997DF1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. 2-1. Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur. 2-2. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub. 2-3. Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Si vous utilisez un connecteur BNC. Connectez le câble de signal au port signal de BNC en arrière de votre moniteur/ordinateur.

llumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Installation-Multimédia SyncMaster 997DF1. Eteignez votre ordinateur et débranchez le câble d'alimentation.

Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique)

Brancher une extrémité du câble son à la sortie stéréo de votre fiche son ou de l'ordinateur. Brancher l'autre extrémité du câble à l'entrée stéréo à l'arrière de votre moniteur. Brancher une extrémité de l'autre câble son à la ligne de sortie sur votre fiche son ou à l'ordinateur. Brancher l'autre extrémité du câble à la sortie Micro à l'arrière de votre moniteur.

Branchez le cordon d'alimentation du support sur une prise murale proche.

Brancher le câble d'alimentation de votre moniteur à la porte d'alimentation à l'arrière de votre moniteur.

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

Allumez votre ordinateur et votre moniteur.

Mettez le ON-OFF fonction de commande plus haut ou plus bas sur le support du moniteur jusqu' à ce que cela fasse un déclict.

Effectuez un progrmme sonore, musique ou effet sonore dans votre ordinateur, ensuite réglez le volume au moyen de mettre plus fort ou plus bas jusqu' à ce que le volume soit approprié.

Régler l'aigu et la basse. Il peut se produire une distorsion du son quand le moniteur est placé sur une surface vide à l'intérieur, comme votre ordinateur. Dans cc cas, placer du papier ou un magazine sous le moniteur. Le volume de son trop élevé peut aussi provoquer des distorsions de son; diminuer le volume.

ort Multimédia haut-

Pour transmettre votre voix, brancher le câble stéréo de la prise micro à la prise micro de la fiche audio de votre ordinateur.

2. Prise d'entrée stéréo

Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

3. Câble entrée courant

Brancher à la prise DC 12V du moniteur.

4. Indicateur de courant

Vert quand le haut-parleur est allumé.

Allumer/ éteindre et régler le volume de sortie.

Utiliser pour régler les hautes fréquences.

7. Contrôle des basses

Utiliser pour régler les basses fréquences.

8. Prise entrée micro

Pour transmettre votre voix, brancher un micro à cette ptise.

Pour écouter tout seul, branchez le casque ici.

ivotanteAvec le support intégré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l`angle de vue le

Note : La base est détachable.

Fixer et Enlever la Base

Si votre moniteur a été fourni désolidarisé de son su

ort, fixez la base de la manière suivante :

Retirez le lien torsadé avant de fixer la base au moniteur.Fixer la Base

1. Placez le moniteur à l'envers sur une surface de travail plate.

2. Alignez les crochets sur la base avec les fentes au bas du moniteur.

3. Pressez la base jusqu'à ce que les crochets soient entièrement engagés dans les fentes.

4. Poussez la base vers l'avant du moniteur jusqu' aux déclics de verrou pour obtenir la position

• Ne pas déplier la rupture. Enlever la Base

5. Glissez puis soulevez pour liberer la base.

6. Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

Note : La base ne peut étre alignée avec les fentes du moniteur que sur une seule position. Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. z Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

1. Insérez CD dans le pilote CO-ROM.

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

5. L'installation du Pilote Moniteur est terminée.

1. Insérez CD dans le pilote CO-ROM.

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

4. Si vous pouvez voir la fenetre

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.*Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage.5. L'installation du Pilote Moniteur est terminée. http://www.samsung-monitor.com/.

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les con signes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. z Site internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China) Système d'Opération de Microsoft

1. Insérez CD dans le pilote CO-ROM.

"Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème"

"Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé"

"Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote" .5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant"

"Ne pas chercher, Je vais…" et cliquez "Suivant" . Ensuite, cliquez "Avoir disques"

"Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant"

8. Si vous pouvez voir la fenetre

"Message" suivante, cliquez le bouton "Continue de toute façon" . Ensuite cliquez le bouton de "Finir" .Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage. http://www.samsung-monitor.com/

"Fin" et puis cliquez le bouton "OK" continuellement.

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces éta

1. Choisissez le bouton "OK" dans la fenetre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenetre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse

choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré. Veuillez arreter l'installation. Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes.9. Choisissez votre modele de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le meme bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Système d'Opération de Microsoft

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis

cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond a ce

que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez a choisir le bouton "fermer" et le bouton "OK" jusqu' a ce que vous fermiez la

boîte de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)

Système d'Opération de Microsoft

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

2. Dans la fenetre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis

cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et

"Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement

apres avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur). Note : S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établisque vous trouverez dans ce guide.

Système d'Opération de Linux Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxieme écran apres avoir exécuté le fichier de

2. Le troisieme écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez

entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de

la fréquence directement)

9. Entrez "le nom du modele de votre moniteur". Cette information ne va pas affécter

l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.

"Exécuter" X-Window apres avoir installé les autres périphériques.

Couleur naturelle Programme du Logiciel "Couleur naturelle"L'un des problemes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil- photo digital ne sont pas identiques a celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce probleme. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les memes couleurs que les images du moniteur. Comment installer le logiciel Couleur Naturelle Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable) Comment supprimer le programme logiciel de la Couleur Naturelle Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]Pour accéder à l'écran du menu ou pour en sortir. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Pour sélectionner le menu d'affichage à l'écran OSD. Luminosité SyncMaster 793s / 793v / 793DF / 793MB / 795DF / 795MBMenu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

Contraste Menu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler le Contraste.Menu Table des matières Lecture/Stop Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Vous pouvez utiliser les menus à l’écran pour modifier à volonté le Contraste. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage H. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V. La fonction Démagnétiseur élimine les impuretés de couleurs provoquées par des champs magnétiques. Utilisez la fonction Rappel pour remettre les réglages suivants de votre moniteur à leurs niveaux d’origine :Position, Taille, Coussins, Trapèze, Parallèle, Equilibrage,Rotation et Moirage H, Moirage V. Remarque : Si vous avez sélectionné “OUI”, tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes.Menu Table des matières Lecture/Stop La température de couleur est une mesure de la “chaleur” des couleurs de l’image. (6500K / 9300K) Régler le Rouge. Régler le Vert. Régler le Bleu. Lorsque vous réglez la Brightness et le Contrast après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB.

Menu Table des matières Lecture/Stop Suivez ces instructions pour changer la position horizontale de l'affichage du moniteur. Suivez ces instructions pour changer la position verticale de l'affichage du moniteur. Suivez ces instructions pour changer la taille horizontale de l'affichage du moniteur.Suivez ces instructions pour changer la taille verticale de l'affichage du moniteur. Mettez au point le réglage Coussins quand les côtés de l’image sont courbés vers l’intérieur ou vers l’extérieur. Mettez au point le réglage de l’Equilibrage quand les côtés de l’image sont courbés vers la gauche ou la droite. Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l’image est trop large ou trop étroite. Mettez au point le réglage du parallélogramme s’incline vers la droite ou la gauche. Réglez la rotation quand toute l’image oscille vers la droite ou la gauche.

Vous pouvez voir la fréquence (mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut (mode par défaut) installés lorsque vous achetez le moniteur et le niveau de resolution. Remarque : Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fréquence, vous devez employer la fonction dans l'ordinateur.Pour accéder à l'écran du menu ou pour en sortir. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Pour sélectionner le menu d'affichage à l'écran OSD. Luminosité

SyncMaster 797DFMenu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

Contraste Menu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler le Contraste.Menu Table des matières Lecture/Stop Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Vous pouvez utiliser les menus à l’écran pour modifier à volonté le Contraste. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage H. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V. La fonction Démagnétiseur élimine les impuretés de couleurs provoquées par des champs magnétiques. Utilisez la fonction Rappel pour remettre les réglages suivants de votre moniteur à leurs niveaux d’origine :Position, Taille, Coussins, Trapèze, Parallèle, Equilibrage,Rotation et Moirage H, Moirage V. Remarque : Si vous avez sélectionné “OUI”, tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes.Menu Table des matières Lecture/Stop La température de couleur est une mesure de la “chaleur” des couleurs de l’image. (6500K / 9300K) Régler le Rouge. Régler le Vert. Régler le Bleu. Lorsque vous réglez la Brightness et le Contrast après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB.

Menu Table des matières Lecture/Stop Suivez ces instructions pour changer la position horizontale de l'affichage du moniteur. Suivez ces instructions pour changer la position verticale de l'affichage du moniteur. Suivez ces instructions pour changer la taille horizontale de l'affichage du moniteur.Suivez ces instructions pour changer la taille verticale de l'affichage du moniteur. Mettez au point le réglage Coussins quand les côtés de l’image sont courbés vers l’intérieur ou vers l’extérieur. Mettez au point le réglage de l’Equilibrage quand les côtés de l’image sont courbés vers la gauche ou la droite. Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l’image est trop large ou trop étroite. Mettez au point le réglage du parallélogramme s’incline vers la droite ou la gauche. Réglez la rotation quand toute l’image oscille vers la droite ou la gauche. Ajuster la correction Equilibrage Coins lorsque les côtés de l’affichage sont courbés à l’intérieur ou à l’extérieur. Ajustez la correction Equilibrage Coins quand le dessus ou le bas de l’affichage est trop grand ou trop petit.

Vous pouvez voir la fréquence (mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut (mode par défaut) installés lorsque vous achetez le moniteur et le niveau de resolution. Remarque : Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fréquence, vous devez employer la fonction dans l'ordinateur.Pour accéder à l'écran du menu ou pour en sortir. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Pour sélectionner le menu d'affichage à l'écran OSD. Luminosité

SyncMaster 783DFMenu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

Contraste Menu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler le Contraste.Menu Table des matières Lecture/Stop Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Vous pouvez utiliser les menus à l’écran pour modifier à volonté le Contraste. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage H. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V. La fonction Démagnétiseur élimine les impuretés de couleurs provoquées par des champs magnétiques. Utilisez la fonction Rappel pour remettre les réglages suivants de votre moniteur à leurs niveaux d’origine :Position, Taille, Coussins, Trapèze, Parallèle, Equilibrage,Rotation et Moirage H, Moirage V. Remarque : Si vous avez sélectionné “OUI”, tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes.Menu Table des matières Lecture/Stop La température de couleur est une mesure de la “chaleur” des couleurs de l’image. (6500K / 9300K) Régler le Rouge. Régler le Vert. Régler le Bleu. Lorsque vous réglez la Brightness et le Contrast après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB.

Menu Table des matières Lecture/Stop Suivez ces instructions pour changer la position horizontale de l'affichage du moniteur. Suivez ces instructions pour changer la position verticale de l'affichage du moniteur. Suivez ces instructions pour changer la taille horizontale de l'affichage du moniteur.Suivez ces instructions pour changer la taille verticale de l'affichage du moniteur. Mettez au point le réglage Coussins quand les côtés de l’image sont courbés vers l’intérieur ou vers l’extérieur. Mettez au point le réglage de l’Equilibrage quand les côtés de l’image sont courbés vers la gauche ou la droite. Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l’image est trop large ou trop étroite. Mettez au point le réglage du parallélogramme s’incline vers la droite ou la gauche. Réglez la rotation quand toute l’image oscille vers la droite ou la gauche.

Vous pouvez voir la fréquence (mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut (mode par défaut) installés lorsque vous achetez le moniteur et le niveau de resolution. Remarque : Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fréquence, vous devez employer la fonction dans l'ordinateur.Pour accéder à l'écran du menu ou pour en sortir. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu. Pour sélectionner le menu d'affichage à l'écran OSD. Luminosité S yncMaster 997DFMenu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

Contraste Menu Table des matières Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler le Contraste.Menu Table des matières Lecture/Stop Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité. Fonctions de commande directe : Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité. Vous pouvez utiliser les menus à l’écran pour modifier à volonté le Contraste. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage H. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V. La fonction Démagnétiseur élimine les impuretés de couleurs provoquées par des champs magnétiques. Utilisez la fonction Rappel pour remettre les réglages suivants de votre moniteur à leurs niveaux d’origine :Position, Taille, Coussins, Trapèze, Parallèle, Equilibrage,Rotation et Moirage H, Moirage V. Remarque : Si vous avez sélectionné “OUI”, tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes. (Option) Utilisez ce menu pour choisir entre la source de signal branchée au connecteur BNC et la source de signal branchée au connecteur D-SUB. Remarque : Quand vous avez terminé, attendez quelques secondes et l’écran deviendra vide, puis il affichera l’image avec la nouvelle source de signal (autre ordinateur). Un câble doit être branché aux deux sorties pour utiliser cette fonction.Menu Table des matières Lecture/Stop La température de couleur est une mesure de la “chaleur” des couleurs de l’image. (6500K / 9300K) Régler le Rouge. Régler le Vert. Régler le Bleu. Lorsque vous réglez la Brightness et le Contrast après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB.

Menu Table des matières Lecture/Stop Suivez ces instructions pour changer la position horizontale de l'affichage du moniteur. Suivez ces instructions pour changer la position verticale de l'affichage du moniteur. Suivez ces instructions pour changer la taille horizontale de l'affichage du moniteur.Suivez ces instructions pour changer la taille verticale de l'affichage du moniteur. Mettez au point le réglage Coussins quand les côtés de l’image sont courbés vers l’intérieur ou vers l’extérieur. Mettez au point le réglage de l’Equilibrage quand les côtés de l’image sont courbés vers la gauche ou la droite. Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l’image est trop large ou trop étroite. Mettez au point le réglage du parallélogramme s’incline vers la droite ou la gauche. Réglez la rotation quand toute l’image oscille vers la droite ou la gauche. Ajuster la correction Equilibrage Coins lorsque les côtés de l’affichage sont courbés à l’intérieur ou à l’extérieur. Ajustez la correction Equilibrage Coins quand le dessus ou le bas de l’affichage est trop grand ou trop petit.

Vous pouvez voir la fréquence (mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut (mode par défaut) installés lorsque vous achetez le moniteur et le niveau de resolution. Remarque : Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fréquence, vous devez employer la fonction dans l'ordinateur.Généralités

Qu'est-ce que MagicTune™ ? Les performances du moniteur peuvent varier suivant votre carte vidéo, votre ordinateur, les conditions d'éclairage ou tout autre facteur environnemental. Si vous voulez que votre moniteur vous affiche la meilleure image possible, vous devez le régler selon vos préférences. Malheureusement, les commandes manuelles pour régler l'image se révèlent souvent insuffisantes.Un réglage correct nécessite un programme facile à utiliser qui suit un processus, étape par étape, afin d'obtenir la meilleure qualité d'image possible. Dans la plupart des cas, même les réglages les plus simples, comme celui de la luminosité ou du contraste, nécessite une navigation sur plusieurs niveaux dans les menus affichés à l'écran par l'OSD. Ils ne sont pas toujours faciles à appréhender. De plus, il n'y a aucune aide pour vous aider à paramétrer correctement les commandes du moniteur. Les paramètres d'affichage de chaque utilisateur peuvent être enregistrés. Cela permet de pouvoir choisir facilement des caractéristiques d'affichage si plusieurs personnes utilisent le même moniteur ou si un même utilisateur a prédéfini plusieurs réglages basés sur un contenu ou des conditions d'éclairage différents.

Fonctionnalité de base MagicTune™ est un utilitaire qui permet un réglage du moniteur et des couleurs en utilisant le protocole DDC/CI(Interface de contrôle des données relatives à l'affichage) . Tous les réglages de l'affichage sont réalisés via le logiciel pour ne plus avoir à utiliser les menus de l'OSD. MagicTune gère Windows 98SE, Me, 2000, NT, XP Home, et XP Professional. MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux.

Mode OSD Le mode OSD permet un réglage facile des paramètres du moniteur sans suivre les étapes prédéfinies. Vous pouvez accéder à chaque élément du menu pour un réglage facile.Généralités

1. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM.

2. Cliquez sur le fichier d'installation de MagicTune.

3. Sélectionnez la langue utilisée lors de l'installation puis cliquez sur"Suivant".

4. Lorsque la fenêtre InstallShield Wizard apparaît, cliquez sur "Suivant".

5. Cochez "J'accepte les termes du contrat de licence" pour accepter les termes

d'utilisation.6. Sélectionnez un dossier dans lequel peut s'installer le programme MagicTune.

7. Cliquez sur "Installer".

8. La fenêtre "Etat de l'installation".9. Cliquez sur "Terminer".

10. Lorsque l'installation est terminée, l'icône exécutable de MagicTune 2.5 apparaît sur

votre bureau. Double-cliquez sur cette icône pour lancer le programme.

11. La fenêtre suivante apparaît si l'installation s'est bien passée.

L'icône de MagicTune peut ne pas être visible. Cela dépend des spécificités de votre système informatique ou de votre moniteur. Si cela vous arrive, appuyez sur la touché F5.12. Le message d'erreur suivant indique que le système utilise une carte vidéo que MagicTune ne peut pas gérer. Problèmes d'installation L'installation de MagicTune 2.5 peut être affectée par différents facteurs tels que la carte vidéo, la carte mère ou l'environnement réseau. Référez-vous au chapitre "En cas de problème" si vous avez rencontré des difficultés pendant l'installation. Configuration recommandée Systèmes d'exploitation

Windows XP Professional Matériel z 32Mo de mémoire ou supérieur

25Mo de disque dur ou supérieur

• v site webde MagicTune.Généralités

Mode OSD Pour tous les moniteurs, le mode OSD facilite le réglage des paramètres. Lorsqu'ils sont sélectionnés, chaque onglet de la fenêtre de contrôle affiche une description générale des éléments de réglage du sous-menu. Lorsqu'ils sont sélectionnés, chaque onglet affiche une liste de menus. Pour un réglage rapide des paramètres du moniteur, le mode OSD vous permet un accès facile et agréable aux différents onglets et éléments de sous-menus. Définition des boutons MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux.

Suivant les spécificités de chaque moniteur, il risque d'y avoir des différences entre les explications contenues dans le manuel et ce qu'affiche le mode OSD.

Applique tous les changements définis puis ferme MagicTune. Réinitialiser

Restaure les valeurs par défaut du moniteur des paramètres présents dans la fenêtre active. Annuler

Permet de quitter MagicTune sans appliquer les changements définis. Si vous n'avez modifié aucun paramètre dans la fenêtre de contrôle et que vous cliquez sur "Annuler", cela n'aura aucune conséquence.Définition de l'onglet Image Permet à l'utilisateur de régler les paramètres de l'écran à sa convenance.

Éclairci ou assombri l'ensemble de l'écran. Les détails de l'image des zones les plus sombres peuvent disparaître si la luminosité n'est pas réglée comme il faut. Réglez la luminosité pour obtenir les meilleures conditions de visualisation possibles. Contraste

Règle la différence de luminosité entre les zones claires et les zones sombres de l'écran. Il détermine la netteté de l'image. MagicBright™

1. Text (Texte): Pour tout ce qui est documentation ou lors

d'importants travaux dans des textes.

2. Internet: Pour tout ce qui est travail dans des images complexes

comme des textes et des graphiques.

3. Jeu: Pour regarder des images animées comme celles d'un jeu.

4. Divertissement: Pour regarder des films venant du lecteur de DVD

1. Texte: Pour tout ce qui est documentation ou lors d'importants

travaux dans des textes.Définition de l'onglet Couleurs Règle la "chaleur" de l'arrière-plan du moniteur ou de la couleur de l'image.

Définition de l'onglet Géometrie Règle les valeurs de Position, Dimensions et Rotation.

2. Internet: Pour tout ce qui est travail dans des images complexes

comme des textes et des graphiques.

3. Divertissement: Pour regarder des films venant du lecteur de DVD

Teinte Contrôle couleurs nmlkji nmlkj Teinte

Le ton de la couleur peut être changé. z Chaude - Normale - Froide

Personnaliser Contrôle couleurs

Règle les couleurs de l'image du moniteur. Vous pouvez modifier la couleur de votre moniteur suivant votre préférence.

sRGBDéfinition de l'onglet Option Géometrie 1 Rotation Dimensions Position Géometrie 2 Coussin et tonneau Equilibre coussin Trapèze Coin supérieur équilibre coussin Autres Moiré Démagnétisation Coin supérieur distorsion latérale Coin inférieur distorsion latérale Coin supérieur équilibre coussin Coin inférieur équilibre coussin nmlkji nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj nmlkj Géometrie 1

Règle les valeurs de Position , Dimensions et Rotation.

Règle les valeurs de Coussin et tonneau, Equilibre coussin, Trapèze et Parallèle.

Coussin et tonneau z Equilibre coussin

Trapèze z Parallèle Autres

Règle les valeurs de Moire (Moire), Degauss (Démagnétiser), Sidepin Corner (Coin de distorsion latérale) et de Pinbalance Corner (Coin de balance de distorsion).

Coin supérieur distorsion latérale

Coin inférieur distorsion latérale

Coin supérieur équilibre coussin

Coin inférieur équilibre coussinVous pouvez configurer MagicTune en utilisant les options suivantes.

Définition de l'onglet Support Affiche les Infos Moniteur ainsi que le numéro de version du programme et vous permet d'utiliser la fonction Aide. Préférence

Affiche la boîte de dialogue des préférences. Les préférences sélectionnées sont identifiables grâce au "V" dans la case à cocher. Pour sélectionner ou désélectionner une préférence, positionnez votre curseur sur la case à cocher et cliquez.

Activer menu plateau des tâches - Pour accéder aux menus de MagicTune, cliquez sur l'icône [menu Barre des tâches]. Les menus ne s'affichent pas si l'option [Activer menu plateau des tâches] est décochée dans les [Paramètres de base] de la boîte [Option]. z Sélectionner langue - La langue choisie n'affecte que l'OSD.

Rendez vous sur le site web de MagicTune ou ouvrez les fichiers d'aide (Manuel de l'utilisateur) si vous avez besoin d'aide lors de l'installation ouAide de l'utilisation de MagicTune. Le Manuel de l'utilisateur s'ouvre dans n'importe quelle fenêtre de navigation. ID gestion

Ouvre une fenêtre contenant les informations relatives au moniteur telles que sa date de fabrication. Version

Afficher le numéro de version de MagicTune.Généralités

Désinstaller Le programme MagicTune ne peut être supprimé qu'en utilisant l'option "Ajout/Suppression de programmes" du Panneau de configuration de Windows. Suivez les étapes suivantes pour désinstaller MagicTune.

1. Allez dans la [Barre des tâches] ' [Démarrer] ' [Paramètres] puis dans [Panneau de

configuration]. Si le programme fonctionne avec Windows XP, allez dans le [Panneau de configuration] du menu [Démarrer].

2. Dans le Panneau de configuration, cliquez sur l'icône "Add or Remove Programs

(Ajout/Suppression de programmes)".

3. Dans la fenêtre "Add or Remove Programs(Ajout/Suppression de programmes)",

descendez jusqu'à "MagicTune". Cliquez dessus pour le mettre en surbrillance.

4. Cliquez sur le bouton "Change/Remove(Modifier/Supprimer)" pour supprimer le

5. Cliquez sur "Yes(Oui)" pour lancer le processus de désinstallation.

6. Attendez que la boîte de dialogue "Uninstall Complete(Suppression terminée)"

apparaisse. Allez sur le site web de MagicTune pour trouver un support technique concernant MagicTune, une Foire aux questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.Généralités

En cas de problème MagicTune peut ne pas fonctionner si le moniteur a été remplacé ou si le pilote de la carte graphique a été mis à jour alors que MagicTune fonctionnait. Si tel est le cas, redémarrez votre système.

À vérifier si MagicTune ne fonctionne pas correctement.

• La fonction MagicTune n'est disponible que pour les PC fonctionnant avec un système d'exploitation Windows supportant la fonction "Plug and Play".

Allez sur le site web de MagicTune pour trouver un support technique concernant MagicTune, une Foire aux questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.

• Si vous souhaitez vérifier que votre PC supporte bien la fonction MagicTune, suivez les étapes suivantes (pour Windows XP) :

Panneau de configuration -> Performance et Maintenance -> Système -> Configuration -> Gestionnaire de périphériques -> Moniteurs -> Après avoir supprimer le moniteur "Plug and Play", trouvez "Ecran Plug and Play" en recherchant un nouveau matériel.Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " " sur l'écran? Vérifiez que l'ordinateur est convenablement branché. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur.. Pouvez-vous voir " " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de SyncMaster 591s,591vbouger la souris ou d'appuyer sur une touche du clavier. L' image de l'écran tremble. Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc) Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Éloignez le moniteur des objets créeant d`important champs magnétiques. Est-ce que la tension est stable? L'image de l'écran peut trembler ou vibrer à cause d`une insuffisance de tension à un moment donné de la journée. L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de l`ordinateur. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD. L'écran est hors de focalisation. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran est partiellement déformé. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Entrer dans l`OSD et faites fonctionner le "Démagnétiseur". Éloignez le moniteur des produits magnétiques. Enlevez cette phrase. Ce n'est pas une instruction commune pour les autres moniteurs ou l'écran de television, etc. LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, àchangeant la carte vidéo. l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut etre supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. MagicTune™ ne fonctionne pas correctement. Avez-vous changé de PC ou de carte graphique ? Téléchargez le programme le plus récent. Le programme peut être téléchargé sur le site http://www.samsung.com/.

Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 50Hz ou à 120 Hz (Ne pas

dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques" , et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut etre modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS- SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Le moniteur produit certains sons lorsqu'il est mis sous tension. Ceci est normal puisque le boîtier métallique et les éléctro- aimants sont installés pour bloquer toutes les ondes éléctomagnétiques qui pourraient interagir. Comment puis-je nettoyer le boîtier Déconnectez le fil électrique ensuite nettoyez le moniteurextérieur/ le Tube Cathodique? avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Environment La localisation et la position du moniteur peuvent influencer sur la qualité et surles autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur

les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et

telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Conseils utiles z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message " " apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche. { Dans ce cas, contrôlez les problemes de l'ordinateur.Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " " sur l'écran? Vérifiez que l'ordinateur est convenablement branché. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur.. Pouvez-vous voir " " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de SyncMaster 793s,793v,783DF,793DF,793MB,797DFbouger la souris ou d'appuyer sur une touche du clavier. L' image de l'écran tremble. Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc) Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Éloignez le moniteur des objets créeant d`important champs magnétiques. Est-ce que la tension est stable? L'image de l'écran peut trembler ou vibrer à cause d`une insuffisance de tension à un moment donné de la journée. L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de l`ordinateur. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD. L'écran est hors de focalisation. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran est partiellement déformé. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Entrer dans l`OSD et faites fonctionner le "Démagnétiseur". Éloignez le moniteur des produits magnétiques. Enlevez cette phrase. Ce n'est pas une instruction commune pour les autres moniteurs ou l'écran de television, etc. LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, àchangeant la carte vidéo. l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut etre supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. MagicTune™ ne fonctionne pas correctement. Avez-vous changé de PC ou de carte graphique ? Téléchargez le programme le plus récent. Le programme peut être téléchargé sur le site http://www.samsung.com/.

Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 50Hz ou à 160 Hz (Ne pas

dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques" , et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut etre modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS- SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Le moniteur produit certains sons lorsqu'il est mis sous tension. Ceci est normal puisque le boîtier métallique et les éléctro- aimants sont installés pour bloquer toutes les ondes éléctomagnétiques qui pourraient interagir. Comment puis-je nettoyer le boîtier Déconnectez le fil électrique ensuite nettoyez le moniteurextérieur/ le Tube Cathodique? avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Environment La localisation et la position du moniteur peuvent influencer sur la qualité et surles autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur

les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et

telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Conseils utiles z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message " " apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche. { Dans ce cas, contrôlez les problemes de l'ordinateur.Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " " sur l'écran? Vérifiez que l'ordinateur est convenablement branché. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur.. Pouvez-vous voir " " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de SyncMaster 795DF, 795MBbouger la souris ou d'appuyer sur une touche du clavier. L' image de l'écran tremble. Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc) Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Éloignez le moniteur des objets créeant d`important champs magnétiques. Est-ce que la tension est stable? L'image de l'écran peut trembler ou vibrer à cause d`une insuffisance de tension à un moment donné de la journée. L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de l`ordinateur. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD. L'écran est hors de focalisation. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran est partiellement déformé. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Entrer dans l`OSD et faites fonctionner le "Démagnétiseur". Éloignez le moniteur des produits magnétiques. Enlevez cette phrase. Ce n'est pas une instruction commune pour les autres moniteurs ou l'écran de television, etc. LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, àchangeant la carte vidéo. l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut etre supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. MagicTune™ ne fonctionne pas correctement. Avez-vous changé de PC ou de carte graphique ? Téléchargez le programme le plus récent. Le programme peut être téléchargé sur le site http://www.samsung.com/.

Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 50Hz ou à 160 Hz (Ne pas

dépasser 65 Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques" , et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut etre modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS- SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Le moniteur produit certains sons lorsqu'il est mis sous tension. Ceci est normal puisque le boîtier métallique et les éléctro- aimants sont installés pour bloquer toutes les ondes éléctomagnétiques qui pourraient interagir. Comment puis-je nettoyer le boîtier Déconnectez le fil électrique ensuite nettoyez le moniteurextérieur/ le Tube Cathodique? avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Environment La localisation et la position du moniteur peuvent influencer sur la qualité et surles autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur

les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et

telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Conseils utiles z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message " " apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche. { Dans ce cas, contrôlez les problemes de l'ordinateur.Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " " sur l'écran? Vérifiez que l'ordinateur est convenablement branché. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur.. Pouvez-vous voir " " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de SyncMaster 997DFbouger la souris ou d'appuyer sur une touche du clavier. L' image de l'écran tremble. Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc) Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Éloignez le moniteur des objets créeant d`important champs magnétiques. Est-ce que la tension est stable? L'image de l'écran peut trembler ou vibrer à cause d`une insuffisance de tension à un moment donné de la journée. L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de l`ordinateur. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD. L'écran est hors de focalisation. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage). L'écran est partiellement déformé. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité? Entrer dans l`OSD et faites fonctionner le "Démagnétiseur". Éloignez le moniteur des produits magnétiques. Enlevez cette phrase. Ce n'est pas une instruction commune pour les autres moniteurs ou l'écran de television, etc. LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, àchangeant la carte vidéo. l'Installation. Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut etre supportée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. MagicTune™ ne fonctionne pas correctement. Avez-vous changé de PC ou de carte graphique ? Téléchargez le programme le plus récent. Le programme peut être téléchargé sur le site http://www.samsung.com/.

Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 50Hz ou à 160 Hz (Ne pas

dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques" , et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Question & Réponse Question Réponse Comment puis-je changer la fréquence? La fréquence peut etre modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS- SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Le moniteur produit certains sons lorsqu'il est mis sous tension. Ceci est normal puisque le boîtier métallique et les éléctro- aimants sont installés pour bloquer toutes les ondes éléctomagnétiques qui pourraient interagir. Comment puis-je nettoyer le boîtier Déconnectez le fil électrique ensuite nettoyez le moniteurextérieur/ le Tube Cathodique? avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Environment La localisation et la position du moniteur peuvent influencer sur la qualité et surles autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur

les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et

telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Conseils utiles z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message " " apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche. { Dans ce cas, contrôlez les problemes de l'ordinateur.Général Général Nom du Modèle Tube Cathodique Type 15" (38cm) Type écran carré (35cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,24mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Résolution optimale 800 x 600 @ 85Hz Dimension maximale d'affichage 1024 x 768 Dimension maximale d'affichage Horizontale 267 ± 4 mm Verticale 200 ± 4 mm Synchronisation Horizontale 30 kHz à 55 kHz Verticale 50 Hz à 120 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 65 MHz Alimentation SyncMaster 591s / 591v90 ~ 264VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 55W (Maximale 65W) Dimensions (LxPxH) Poids 11,0 kg Considérations Environnementales Fonctionnement Température: 32°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt Indicateur d'alimentation Vert Vert, clignotant Consommation d'électricité Moins de 55W (Maximale 65W) Moins de 1W

Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- 361 x 379,2 x 347 mm / 14,2 x 14,9 x 13,7 inch (Après avoir installé le pied)VESA, 640 x 480 43,300 85,000 36,000 -/- VESA, 800 x 600 53,700 85,100 56,250 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle Tube Cathodique Type 17"(43cm) Type écran carré (40.6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,23mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Résolution optimale 1024 x 768 @ 85Hz Dimension maximale d'affichage 1280 x 1024 @ 60Hz Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 Hz à 70 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 110 MHz Alimentation SyncMaster 793s,793v100 ~ 240VAC rms ± 10%, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 70W (Maximale 75W) Dimensions (LxPxH) Poids 14,3kg Considérations Environnementales Fonctionnement Température: 32°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt Indicateur d'alimentation Vert Vert, clignotant Consommation d'électricité Moins de 70W (Maximale 75W) Moins de 1W

Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, 401 x 410 x 378 mm / 15,8 x 16,1 x 14,9 inch (Après avoir installé le pied)l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 53,700 85,100 56,250 +/+ VESA, 1024 x 768 68,700 85,000 94,500 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle Tube Cathodique Type 17"(43cm) DynaFlat (40.6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Résolution optimale 1024 x 768 @ 85Hz Dimension maximale d'affichage 1280 x 1024 @ 60Hz Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 Hz à 70 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 110 MHz Alimentation SyncMaster783DF,793DF,793MB100 ~ 240VAC rms ± 10%, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 70W (Maximale 75W) Dimensions (LxPxH) Poids 14,3kg Considérations Environnementales Fonctionnement Température: 32°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt Indicateur d'alimentation Vert Vert, clignotant Consommation d'électricité Moins de 70W (Maximale 75W) Moins de 1W

Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, 401 x 410 x 378 mm / 15,8 x 16,1 x 14,9 inch (Après avoir installé le pied)l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 53,700 85,100 56,250 +/+ VESA, 1024 x 768 68,700 85,000 94,500 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle Tube Cathodique Type 17"(43cm) DynaFlat (40.6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Résolution optimale 1024 x 768 @ 85Hz Dimension maximale d'affichage 1600 x 1200 @ 65Hz Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 Hz à 85 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 185 MHz Alimentation SyncMaster 795DF / 795MB90 ~ 264VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 75W Dimensions (LxPxH) Poids 14,3kg Considérations Environnementales Fonctionnement Température: 32°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt Indicateur d'alimentation Vert Vert, clignotant Consommation d'électricité Moins de 75W Moins de 1W

Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, 401 x 410 x 378 mm / 15,8 x 16,1 x 14,9 inch (Après avoir installé le pied)l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 1024 x 768 68,977 84,997 94,500 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle SyncMaster 797DF Tube Cathodique Type 17"(43cm) DynaFlat (40.6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Résolution optimale 1024 x 768 @ 85Hz Dimension maximale d'affichage 1600 x 1200 Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 Hz à 96 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 250 MHz Alimentation90 ~ 264VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 90W Dimensions (LxPxH) Poids 14,3kg Considérations Environnementales Fonctionnement Température: 32°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt Indicateur d'alimentation Vert Vert, clignotant Consommation d'électricité Moins de 90W Moins de 1W

Modes Pré-établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, 401 x 410 x 378 mm / 15,8 x 16,1 x 14,9 inch (Après avoir installé le pied)l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 91,146 85,024 157,50 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzGénéral Général Nom du Modèle SyncMaster 997DF Tube Cathodique Type 19"(48cm) DynaFlat (45.8cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Résolution optimale 1280 x 1024 @ 85Hz Dimension maximale d'affichage 1600 x 1200 Dimension maximale d'affichage Horizontale 352 ± 3 mm Verticale 264 ± 3 mm Synchronisation Horizontale 30 Hz à 96 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Port signal 15pin D-Sub Couleur d'Affichage Illimitées Fréquence maximale 250 MHzAlimentation 90 ~ 264VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 110W Dimensions (LxPxH) Poids 18,2kg Considérations Environnementales Fonctionnement Température: 32°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt Indicateur d'alimentation Vert Vert, clignotant Consommation d'électricité Moins de 110W Moins de 1W

Modes Pré-établis d'Affichage 445 x 457,5 x 416 mm / 17,5 x 18,0 x 16,4 inch (Après avoir installé le pied)Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1024 x 768 91,146 85,024 157,50 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: HzComment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsun

Middle East & Africa SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za U.A.E 800SAMSUNG (7267864) http://www.samsung.com/meaTerme Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de meme couleur est appelé 'Distance entre les Deux Points'. Unité: mm Fréquence Verticale L'écran doit etre réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz

Example: Si le meme point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut etre détecté. Pour éviter ce probleme, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz. Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la meme que celle de la télévision. Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play. Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent etre affichées sur l'écran. Example: Si la résolution est de 1024x1024, cela signifie que l'écran est constitué de 1024 points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale).

Autorité Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2006 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel. Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "Energy STAR®" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.MÉXICO IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 EXPORTADO POR: Samsung Electronics CO.,LTD. 416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea
