MODE D'EMPLOI SyncMaster 750ST SAMSUNG

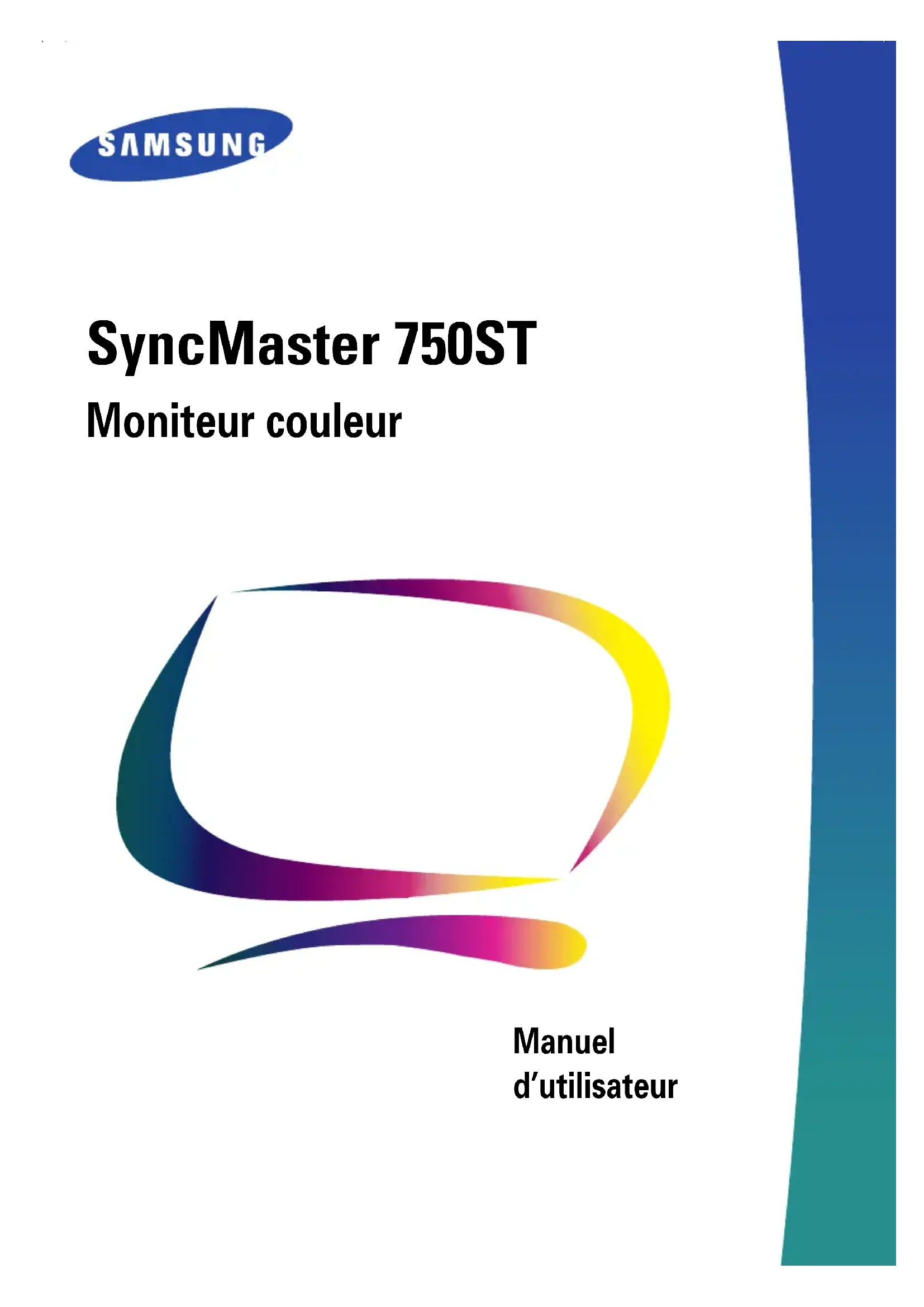

SyncMaster 750ST Moniteur couleur Manuel d’utilisateur 750ST(F).book Page i Thursday, February 3, 2000 11:45 AMConsignes de sécurité

Avant de brancher le cordon d’alimentation sur une prise, assurez-vous que la tension du moniteur correspond à l’alimentation électrique locale.

N’insérez jamais d’objet métallique dans les orifices du moniteur, sous peine d’entraîner un risque d’électrocution.

Ne touchez jamais l’intérieur du moniteur, afin d’éviter tout risque d’électrocution. Seul un technicien qualifié est habilité à ouvrir le boîtier.

N’utilisez jamais le moniteur lorsque le cordon d’alimentation est endommagé. Ne laissez rien reposer sur ce dernier et maintenez-le éloigné des voies de passage.

Prenez garde de ne pas tirer sur le cordon mais sur l’embout en débranchant le moniteur d’une prise de courant.

Le boîtier du moniteur est muni d’orifices d’aération. Pour éviter tout risque de surchauffe, ces orifices ne doivent être ni couverts, ni obstrués. Eviter également d’utiliser le moniteur sur un lit, un canapé, une moquette ou toute autre surface insuffisamment ferme qui risque de bloquer les orifices d’aération situés au-dessous du moniteur. Prévoyez une aération suffisante si le moniteur est installé dans une bibliothèque ou autre espace confiné.

Installez le moniteur dans un endroit peu humide et non-poussiéreux.

N’exposez pas le moniteur à la pluie, ne l’utilisez pas près d’une source d’eau (dans une cuisine, près d’une piscine, etc.). Si le moniteur venait à être mouillé accidentellement, débranchez-le et contactez immédiatement un revendeur agréé. Pour nettoyer le moniteur, débranchez- le au préalable et utilisez un chiffon humide.

Placez le moniteur sur une surface ferme et manipulez-le avec précaution. L’écran en verre risque d’être endommagé s’il tombe, est heurté ou rayé.

Installez le moniteur à proximité d’une prise secteur facilement accessible.

Si le moniteur ne fonctionne pas correctement, en particulier s’il émet des bruits ou des odeurs inhabituels, débranchez-le immédiatement et contactez un revendeur agréé ou le centre de maintenance.

Des températures élevées peuvent être sources de problèmes. Ne tentez pas d’utiliser le moniteur sous la lumière directe du soleil et maintenez-le éloigné des chauffages, cuisinières, cheminées et autres sources de chaleur.

Débranchez le moniteur s’il ne doit pas être utilisé pendant une période prolongée.

Débranchez le moniteur de la prise secteur avant toute opération d’entretien. ATTENTION

• POUR EVITER TOUT DANGER D’ELECTROCUTION, N’ENLEVEZ PAS LE BOITIER (NI LE PANNEAU ARRIERE). AUCUNE PIECE INTERIEURE NE PEUT ETRE REPAREE PAR L’UTILISATEUR. TOUTE REPARATION DOIT ETRE EFFECTUEE PAR UN TECHNICIEN QUALIFIE. 750ST(F).book Page ii Thursday, February 3, 2000 11:45 AMFrançais 1 FrançaisEspañolDeutschItaliano EnglishPortuguese Votre nouveau moniteur p. 2
• Groupe haut-parleur p. 3
• Raccordement du moniteur & Hauts Parleurs p. 4
• Contrôle angle de vision p. 5
• Multimédia de Hauts-parleurs p. 6
• Face avant p. 7
• Boutons d’accès direct p. 8
• Fonctionnement p. 9
• Système d’affichage de menus p. 9
• Commande de fonction de moniteur p. 10
• Luminosité p. 10
• Contraste p. 10
• Position Horizontale p. 10
• Position Verticale p. 10
• Taille Horizontale p. 10
• Taille Verticale p. 10
• Coussin/Tonneau p. 11
• Géométrie p. 11
• Trapèze p. 11
• Parallélogramme p. 11
• Rotation p. 11
• Equil. Coussin p. 11
• Linéarité V p. 11
• Langue p. 12
• Fonctions avancées p. 12
• Moirage H p. 12
• Moirage V p. 12
• Niveau de l’entrée vidéo p. 12
• Temp. Couleurs p. 12
• Demi Teinte p. 12
• Zoom p. 13
• Démagnétisation p. 13
• Rappel p. 13
• Mode Affichage p. 13
• Verrouillage/déverrouillage OSD p. 13
• Dépannage p. 14
• Power Saver p. 15
• Modes d’affichage p. 15
• Caractéristiques techniques Table des matières 750ST(F).book Page 1 Thursday, February 3, 2000 11:45 AMFrançais 2 Veuillez vérifier si les pièces suivantes ont été livrées avec votre moniteur. Contactez votre revendeur si certaines pièces manquent. Câble entrée DC Câble sortie gauche Câble entrée stéréo Ce manuel Câble d’alimentation Carte de garantie (Sauf dans certains pays) Disquette d’installation de pilote (Sauf dans certains pays) Assemblage des Hauts parleurs Moniteur Supportes Votre nouveau moniteur 750ST(F).book Page 2 Thursday, February 3, 2000 11:45 AMFrançais 3 FrançaisEspañolDeutschItaliano EnglishPortuguese Groupe haut-parleur p. 16

Préparez les haut-parleurs de droite et de gauche pour chaque côté du moniteur.(Remarque : Les haut-parleurs de droite et de gauche sont différents.)

Installez les deux brides ( a, b) aux deux ouvertures les plus avancées à gauche et à droite du moniteur et ensuite placez une troisième bride ( c ) dans l'ouverture la plus en arrière à gauche et à droite du moniteur.

Vérifiez l'accouplement correct des haut-parleurs et ensuite bloquez les haut-parleurs des deux côtés du moniteur en poussant vers le bas sur le levier arrière.

Au moment du démontage, soulevez le levier et enlevez les haut-parleurs du moniteur.

1. Côté de vision du moniteur2. MoniteurCôté de vision des haut-parleurs3. Côté de vision du moniteur

Votre nouveau moniteur 750ST(F).book Page 3 Thursday, February 3, 2000 11:45 AMFrançais 4 Raccordement du moniteur & Hauts parleurs Attention : Eteignez le moniteur, l'ordinateur et les haut-parleurs avant de brancher ou de débrancher les haut-parleurs.

Câble vidéo Branchez le câble vidéo sur le port vidéo de votre ordinateur. Si votre ordinateur est un Macintosh, branchez le câble sur un adaptateur Macintosh et faites le brochage sur votre adaptateur (adaptateur non fourni). Si votre ordinateur est compatible IBM, vous n’avez pas besoin d’adaptateur.

Câble entrée stéréo Branchez ce câble à votre fiche son ou à votre ordinateur.

Câble entrée DC Branchez ce câble à la porte de sortie DC à l'arrière du moniteur.

Câble sortie gauche Branchez ce câble à la porte d'entrée Gauche à l'arrière du haut-parleur de gauche.

Câble entrée micro Pour transmettre votre voix, branchez un câble de micro à la fiche son de votre ordinateur.

Port d’alimentation Branchez le cordon d’alimentation du moniteur sur le port d’alimentation à l’arrière du moniteur.

Porte de sortie DC Branchez ici le câble entrée DC.

Cordons d’alimentation Branchez les cordons d’alimentation de votre ordinateur et de votre moniteur sur une prise de courant voisine.

Mettez l’ordinateur et le moniteur sous tension. Si le moniteur affiche une image, l’installation est terminée.

Installez le pilote du moniteur

Ins érez la disquette fournie dans le lecteur A.

Double-cliquez sur le fichier "install.exe". Votre nouveau moniteur 750ST(F).book Page 4 Thursday, February 3, 2000 11:45 AMFrançais 5 FrançaisEspañolDeutschItaliano EnglishPortuguese Contrôle angle de vision Contrôlez l'angle de vision pour permettre à l'utilisateur d'avoir la meilleure vision.(Ce moniteur peut être incliné vers le haut et vers le bas de 4 à 11 degrés.) Contrôle

Tournez les supports en dessous du moniteur pour contrôler l'angle de vision. Faites référence aux illustrations ci-dessus.

Tournez vers la gauche pour diminuer l'angle de vision et vers la droite pour l'augmenter. Votre nouveau moniteur 750ST(F).book Page 5 Thursday, February 3, 2000 11:45 AMFrançais 6 Multimédia de Hauts-parleurs Haut-parleur de droite

Touche d'alimentation Appuyez sur cette touche pour allumer ou éteindre le son sur les haut-parleurs Multimédia.

Touche BBS Appuyez sur la touche BBS (bass boost sound) pour amplifier une bande de fréquence spécifique pour le son. (Le but de BBS est d'amplifier la bande 6-8 dB à 100 Hz. Pour cela, l'amplification fournie par BBS dépend du signal d'entrée.)

Volume Utilisez cette touche pour contrôler le volume du son quand les haut-parleurs sont allumés.

Porte Casque Pour écouter en privé, branchez ici le casque.

Câble sortie de gauche Haut-parleur de gauche

Porte d'entrée de Gauche Branchez ici le câble de sortie de gauche provenant du haut-parleur de droite. Votre nouveau moniteur 750ST(F).book Page 6 Thursday, February 3, 2000 11:45 AMFrançais 7 FrançaisEspañolDeutschItaliano EnglishPortuguese Face avant

Bouton EXIT ( ) Ferme le menu affiché sur l’écran. Ce bouton sert aussi à revenir au menu précédent lorsque vous utilisez le système d’affichage de menus.

Boutons / ( / ) Ces boutons permettent de sélectionner et de régler des éléments à l’aide du menu affiché sur l’écran. Lorsque vous réglez un élément à l’aide de ce menu, le bouton diminue la valeur de la fonction sélectionnée. Le bouton augmente la valeur de la fonction sélectionnée. Ces boutons font également office de bouton d’accès direct aux commandes de réglage du contraste et de la luminosité. (Voir la section ci-dessous sur les boutons d’accès direct.)

Bouton MENU ( ) Ouvre le menu sur l’écran. Il sert aussi à sélectionner une fonction affichée en surbrillance, à ouvrir un sous-menu ou à se déplacer entre menus lorsque vous utilisez le système d’affichage de menus.

Bouton d’alimentation Le bouton d’alimentation met le moniteur sous et hors tension. Le voyant d’alimentation s’allume en vert pendant le fonctionnement normal, voir page 15.

Votre nouveau moniteur 750ST(F).book Page 7 Thursday, February 3, 2000 11:45 AMFrançais 8 Boutons d’accès direct Le menu affiché sur l’écran, décrit dans la section suivante, permet de régler la plupart des caractéristiques. Le contraste et la luminosité peuvent également être réglés sur la face avant du moniteur.

Appuyez, menu désactivé, sur le bouton ou de la face avant du moniteur. Le bouton permet de régler la luminosité. Le bouton permet de régler le contraste.

Appuyez sur le bouton pour augmenter ou sur le bouton pour diminuer la valeur de la sélection.

Appuyez deux fois sur le bouton EXIT pour sortir du menu affiché sur l’écran. Votre nouveau moniteur 750ST(F).book Page 8 Thursday, February 3, 2000 11:45 AMFrançais 9 FrançaisEspañolDeutschItaliano EnglishPortuguese Fonctionnement Système d’affichage de menus Votre moniteur est équipé d’un système d’affichage de menus auxquels on peut accéder à l’aide des boutons sur la face avant du moniteur. Les menus permettent de régler les caractéristiques de l’image. Les changements sont indiqués par des icônes de réglage affichés sur l’écran. Certaines fonctions disposent de sous-menus.

Appuyez sur le bouton menu pour afficher le menu principal.Les icônes de fonction sont disposées le long de la partie supérieure du menu affiché à l’écran.

Appuyez sur le bouton ou pour passer d’une icône à l’autre. Le nom de la fonction apparaîtra sous la rangée d’icônes de fonction.

Pour sélectionner une fonction ou pour ouvrir un sous-menu, appuyez sur le bouton . Les options de réglage apparaîtront. S’il y a un sous-menu, utilisez le bouton ou pour mettre en surbrillance la caractéristique à régler. Appuyez ensuite sur le bouton pour la sélectionner.

Utilisez les boutons et pour régler. augmente les valeurs et les diminue. Des numéros de calibrage affichés à l’écran montrent l’effet de votre réglage. Si vous êtes dans un sous-menu, utilisez le bouton EXIT pour revenir au menu précédent.

Appuyez sur le bouton EXIT pour sortir et pour enregistrer vos réglages.

Accès Fonction Sortie Menu Luminosité Sélection defonction etnavigation dansles menusIcônes de fonctionFonction activeIcônes de réglage 750ST(F).book Page 9 Thursday, February 3, 2000 11:45 AMFrançais 10 Fonctionnement Icône Commande de fonction de moniteur Luminosité Luminosité du fond d’écran. – Diminue la luminosité + Augmente la luminosité Contraste Contraste de l’affichage. – Diminue le contraste + Augmente le contraste Position Horizontale Position de l’écran à l’horizontale. – Déplace l’écran vers la gauche + Déplace l’écran vers la droite Position Verticale Position de l’écran à la verticale. – Déplace l’écran vers le bas + Déplace l’écran vers le haut Taille Horizontale Taille de l’écran à l’horizontale. – Diminue la taille + Augmente la taille Taille Verticale Taille de l’écran à la verticale. – Diminue la taille + Augmente la taille

Accès Fonction Luminosité

Contraste Accès Fonction

Position H. Accès Fonction Accès Fonction Position V.

Accès Fonction Taille H.

Accès Fonction Taille V. 750ST(F).book Page 10 Thursday, February 3, 2000 11:45 AMFrançais 11 FrançaisEspañolDeutschItaliano EnglishPortuguese Fonctionnement Coussin/Tonneau Redresse les bords verticaux de l’écran. – Incurve les bords vers l’intérieur + Incurve les bords vers l’extérieur Géométrie Trapèze Largeur en haut et en bas de l’écran. – Elargit le bas d’écran + Elargit le haut d’écran Parallélogramme – Redresse l’affichage vers la gauche + Redresse l’affichage vers la droite Rotation – Fait pivoter tout l’écran vers la gauche + Fait pivoter tout l’écran vers la droite Equil. Coussin – Incurve les lignes verticales vers la gauche + Incurve les lignes verticales vers la droite Linéarité V. – Comprime l’image en haut de l’écran + Comprime l’image en bas de l’écran Icône Commande de fonction de moniteur

Coussin/Tonneau Accès Fonction

Géométrie Accès Fonction Sortie Menu

Trapèze Sélect. Fonction Menu Préc.750ST(F).book Page 11 Thursday, February 3, 2000 11:45 AMFrançais 12 Fonctionnement Langue – et + font défiler les langues pouvant être affichées à l’écran. (English/ Deutsch/ Français/ Italiano/ Português/ Español/ Svenska/ Russian/ Korean) Fonctions avancées Moirage H. Corrige le moirage de l’écran. – et + font disparaître le moirage horizontal Moirage V. Corrige le moirage de l’écran. – et + font disparaître le moirage vertical Niveau de l’entrée vidéo Sélectionne le niveau du signal vidéo – Sélectionne 0,7 V + Sélectionne 1,0 V Temp. Couleurs – 9300k plus de bleu + 6500k plus de rouge Demi Teinte – Off + On Icône Commande de fonction de moniteur

Langue Accès Fonction Sortie Menu English

Fonc. Avancées Accès FonctionSortie Menu

Moirage H. Sélect. FonctionMenu Préc.

750ST(F).book Page 12 Thursday, February 3, 2000 11:45 AMFrançais 13 FrançaisEspañolDeutschItaliano EnglishPortuguese Fonctionnement Zoom – Moins de détails + Plus de détails Démagnétisation Corrige les couleurs dénaturées par des champs magnétiques. Ne pas utiliser plus d’une fois par demi-heure. Rappel Rétablit les paramètres de réglage d’origine du moniteur. – Non + Oui Mode Affichage Paramètres d’affichage du moniteur. – Réglage Prédéf. + Réglage Util. Verrouillage/déverrouillage OSD Permet de verrouiller les réglages en cours pour qu’ils ne puissent être modifiés accidentellement. Vous pouvez déverrouiller les commandes OSD à tout moment par la même procédure.

Maintenez le bouton Menu ( ) enfoncé pendant au moins 10 secondes pour verrouiller ou pour déverrouiller. Icône Commande de fonction de moniteur

Démagnétisation Accès Fonction

Rappel Accès Fonction

Mode Affichage Mode Util. Verrouillage/déverrouillage OSD LockedVerrou OSD750ST(F).book Page 13 Thursday, February 3, 2000 11:45 AMFrançais 14 Dépannage Avant de faire appel au service après-vente, relisez les informations contenues dans cette partie du manuel et voyez si vous pouvez résoudre vous-même le problème. Si vous avez effectivement besoin d’assistance, veuillez composer le numéro de téléphone figurant sur la carte de garantie ou celui figurant en quatrième de couverture, ou encore prendre contact avec le vendeur de cet appareil. Pas d’image à l’écran

Vérifiez que le moniteur et l’ordinateur sont tous deux connectés et sous tension. "Pas de Connexion, Vérif. Câble Vidéo" apparaît

Vérifiez la connexion du câble vidéo entre l’ordinateur et le moniteur. "Sync. Hors Limite" apparaît

La fréquence du signal d’entrée est en dehors de la gamme des fréquences de synchronisation du moniteur, voir "Caractéristiques techniques" à la page 16. L’affichage est trop clair ou trop sombre

Réglez les paramètres de luminosité ou de contraste, voir page 10. L’affichage est trop grand ou trop petit.

Réglez les paramètres de taille, voir Taille H. et Taille V. à la page 10.

Régler le paramètre Zoom, voir page 13. Les couleurs sont déformées, avec des zones sombres ou ombrées

Activez la fonction de démagnétisation, voir page 13.

Réglez la temp. couleurs, voir page12. Le voyant vert d’alimentation clignote.

Le moniteur est en train d’utiliser le système de gestion d’énergie, voir "PowerSaver" à la page 15. Vous devez installer le pilote logiciel du moniteur.

Téléchargez le pilote à l’adresse Internet http:// www.samsungelectronics.com/support/downloads/monitor/index.html 750ST(F).book Page 14 Thursday, February 3, 2000 11:45 AMFrançais 15 FrançaisEspañolDeutschItaliano EnglishPortuguese PowerSaver Ce moniteur est doté d’un système d’économie d’énergie dénommé PowerSaver. Ce système fait passer en mode de basse consommation électrique votre moniteur s’il n’a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son mode de fonctionnement normal dès que vous bougez la souris de l’ordinateur ou appuyez sur une touche du clavier. Pour économiser encore plus d’électricité, coupez l’alimentation de votre moniteur lorsque vous n’en avez plus besoin ou lorsque vous le laissez sans surveillance pour une longue durée. Pour que PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo VESA conforme DPMS installée dans votre ordinateur. Utilisez l’utilitaire installé sur l’ordinateur pour configurer cette fonction. REMARQUE : Ce moniteur est conforme aux normes EPA Energy Star® et NUTEK lorsqu’il est utilisé avec un ordinateur équipé d’une fonctionnalité VESA DPMS. Modes d’affichage Mode Fonctionnement normal Mode de fonctionnement Economie d’énergie EPA/NUTEK Mode repos Mode pause Position A1 Mode arrêt Position A2 Voyant d’alimentation Vert Vert, clignotant (interv. 0,5 sec) Vert, clignotant (interv. 0,5 sec) Vert, clignotant (interv. 1 sec) Consommation 90 W (Maximum) 75 W (Nominal) 55 W (Nominal) Moins de 15 W Moins de 3 W Mode d’affichageFréquencehorizontale (kHz)Fréquenceverticale (Hz)Horlogede pixel(MHz)Polaritéde sync.(H/V) IBM, VGA2, 720 x 400 IBM, VGA3, 640 x 480 VESA, 640 x 480 VESA, 640 x 480 VESA, 800 x 600 VESA, 800 x 600 VESA, 1024 x 768 VESA, 1024 x 768 31,469 31,469 37,500 43,269 46,875 53,674 60,023 68,677 70,087 59,940 75,000 85,008 75,000 85,061 75,029 84,997 28,322 25,175 31,500 36,000 49,500 56,250 78,750 94,500

750ST(F).book Page 15 Thursday, February 3, 2000 11:45 AMFrançais 16 Caractéristiques techniques La conception et les spécifications sont susceptibles d’être modifiées sans avis préalable. Caractéristiques techniques Modèle: SyncMaster 750ST Tube cathodique • 17 pouces (43 cm) Type écran carré [16 pouces (40,6 cm) affichables]

• Revêtement de silice avec propriétés antistatiques (TCO : revêtement multicouche)

• Phosphore à persistance moyenne Synchronisation • Horizontale :

• Verticale : 30 kHz à 70 kHz 50 Hz à 160 Hz Couleur d’affichage • Illimité Définition maximale • 1280 Points • 1024 Lignes Dimensions maximum d’affichage

• Verticales : 12,0 ± 0,16 pouces (306,0 ± 4 mm) 9,1 ± 0,16 pouces (230,5 ± 4 mm) Signal d’entrée, à l’arrivée

• Signal analogique : 0,7 Vpp à 75 ohms

• Synchronisation séparée : niveau TTL, positif ou négatif Fréquence maximale • 110 MHz Alimentation • CA 100-240 V ± 10 %, 60 Hz / 50 Hz ± 3 Hz Consommation d’électricité

• 90 W maximum Dimensions / Poids (L x P x H)

• Moniteur (Avec dehors Hauts-parleurs) :

(Avec Hauts-parleurs) :

Environnement • Température de fonctionnement : Hygrométrie :

• Température de stockage : Hygrométrie :
