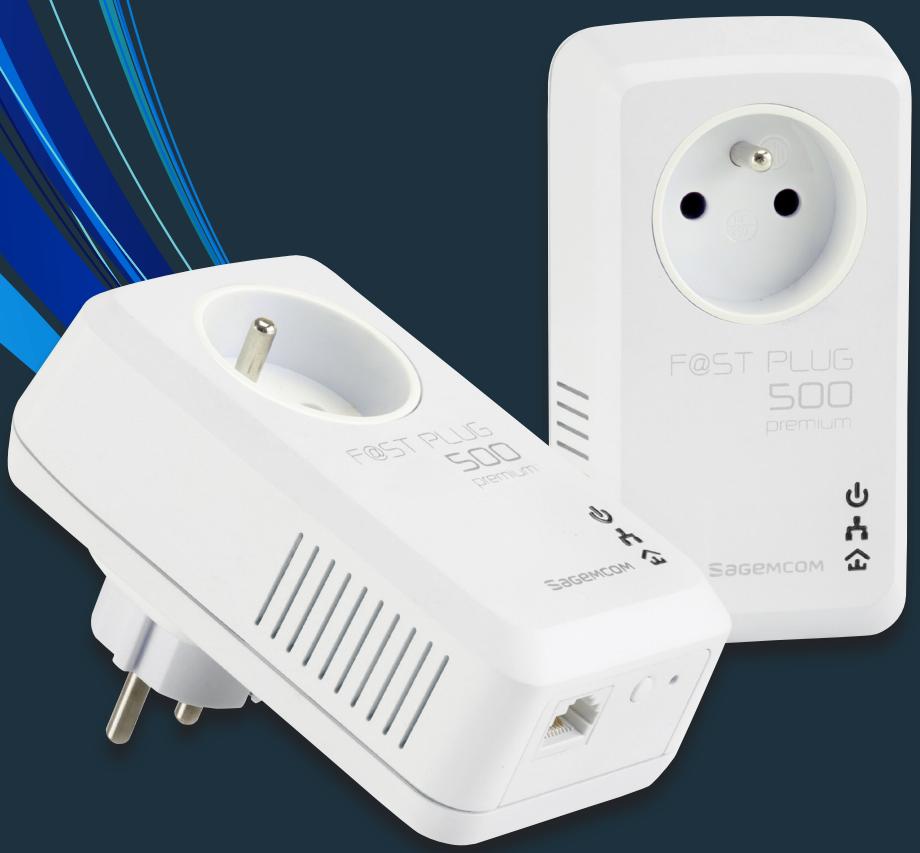

F@ST PLUG 500 PREMIUM - Routeur SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	SAGEM
Modèle	F@ST PLUG 500 PREMIUM
Catégorie	Routeur / Adaptateur CPL
Débit maximal	500 Mbps (théorique PHY)
Normes supportées	HomePlug AV, IEEE 1901, IEEE 802.3
Compatibilité	HomePlug AV (200 Mbps), HomePlug 1.0 Turbo (85 Mbps), HomePlug 1.0 (14 Mbps)
Bande de fréquence	2 MHz à 68 MHz
Modulation	OFDM, QPSK, BPSK, ROBO
Port Ethernet	1x RJ45 10/100/1000 Mbps Auto MDI/MDI-X
Prise électrique	Prise mâle type E, E+F ou type G ; prise femelle intégrée avec filtrage
Cryptage	128-bit AES
Bouton de cryptage	Oui (pour appairage sécurisé)
Qualité de service (QoS)	Gestion des priorités, analyse dynamique, support IGMP
Économie d'énergie	Mode veille < 1 Watt (norme EuP 1275/2008)
Consommation maximale	4,5 Watts
Alimentation	100-240 V AC, 50-60 Hz
Dimensions (L x l x h)	122 mm x 70 mm x 41 mm
Poids	256 g
Température de fonctionnement	0 °C à 45 °C
Humidité max	90 % (sans condensation)
Contenu de la boîte	2 adaptateurs F@ST PLUG 500 PREMIUM, 2 câbles Ethernet RJ45, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Non applicable (appareil scellé) ; en cas de panne, contacter le SAV

FOIRE AUX QUESTIONS - F@ST PLUG 500 PREMIUM SAGEM

Comment installer le F@ST PLUG 500 PREMIUM ?

Branchez un adaptateur près de votre box internet et reliez-le via le câble Ethernet fourni. Branchez le second adaptateur près de l'appareil à connecter (TV, console, etc.) et reliez-le également par Ethernet. Les deux adaptateurs s'appairent automatiquement. Si ce n'est pas le cas, appuyez sur le bouton de cryptage de chaque adaptateur pendant 2 secondes.

Quelle est la vitesse réelle du réseau CPL ?

Le débit théorique est de 500 Mbps, mais en pratique il varie selon la qualité du réseau électrique, la distance et les interférences. Comptez typiquement entre 100 et 300 Mbps pour des usages courants comme le streaming HD ou le jeu en ligne.

Puis-je utiliser plusieurs adaptateurs CPL sur le même réseau ?

Oui, vous pouvez ajouter jusqu'à 16 adaptateurs compatibles HomePlug AV sur le même réseau électrique. Tous communiqueront entre eux pour former un réseau maillé.

Comment sécuriser mon réseau CPL ?

Les adaptateurs utilisent un cryptage 128-bit AES. Pour renforcer la sécurité, vous pouvez créer un réseau privé en appuyant sur le bouton de cryptage de chaque adaptateur : ils génèrent une clé unique.

Le F@ST PLUG 500 PREMIUM est-il compatible avec ma box internet ?

Oui, il est compatible avec toutes les box internet disposant d'un port Ethernet (Freebox, Livebox, Bbox, etc.). Il suffit de relier un adaptateur à la box via le câble Ethernet.

Que signifie la LED multicolore ?

La LED d'activité CPL indique la qualité de la liaison : vert = excellente, orange = bonne, rouge = faible. La LED d'alimentation indique la mise sous tension, et la LED Ethernet l'activité du port.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est recommandé de brancher l'adaptateur directement sur une prise murale pour éviter les interférences et assurer une meilleure performance. Si une multiprise est indispensable, utilisez-en une avec filtre intégré.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Insérez un trombone ou une épingle dans le trou Reset et maintenez enfoncé pendant 10 secondes. Les LEDs clignoteront pour confirmer la réinitialisation. Tous les réglages personnalisés seront effacés.

Quelle est la consommation électrique en veille ?

En mode veille, la consommation est inférieure à 1 Watt grâce à la norme EuP 1275/2008. En fonctionnement, elle atteint au maximum 4,5 Watts.

Que faire si la connexion CPL est lente ou instable ?

Vérifiez que les adaptateurs sont branchés sur des prises murales directes, évitez les multiprises. Réduisez les interférences en éloignant les appareils électriques puissants. Essayez de réappairer les adaptateurs en appuyant sur le bouton de cryptage. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI F@ST PLUG 500 PREMIUM SAGEM

Votre équipement Courant Porteur en Ligne Pour un réseau domestique haute performance

500 mbps

Compatible avec les box internet

Simplicité d'installation

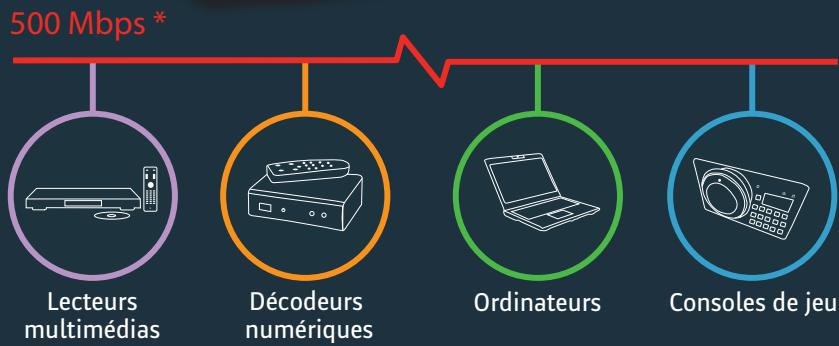

Domaines d'application

Partage :

Internet haut débit

Fichiers et périphériques

Télévision sur IP

Streaming :

Video : Multi HD et 3D •

Audio et Vidéo Internet

Jeux :

Jeux interactifs en ligne

Vitesse de transmission des données : 500 Mbps*

Prise d'alimentation supplémentaire avec filtrage intégré

Gestion de la Qualité de Service

Protection des données par cryptage 128-bit AES

Économie d'énergie : moins de 1 Watt en mode veille

*Débit maximum basé sur des transmissions PHY théoriques

HomePlug AV

IEEE 1901

Norme EuP 1275/2008:

Consommation < 1 watt en mode veille (2011)

IEEE 802.3

Support Auto MDI / MDI-X

Support du protocole TR-069 (optionnel)

Qualite de service

Gestion des priorités d'accès aux canaux de transmission

Analyse dynamique des données pour garantir la priorité des services temps réel (VoIP)

Support des sessions IGMP multicast

Coexistence & compatibilite

Coexistence avec les dispositifs HomePlug® 1.0 (14Mbps) et HomePlug® 1.0 Turbo (85Mbps)

Compatible avec les dispositifs HomePlug AV® : 200 Mbps

Bande de fréquence : 2MHz à 68MHz

Support des schémas de modulation OFDM,

QPSK, BPSK et ROBO

Contenu de la boite

2 x FAST PLUG 500 PREMIUM 2 x Cables Ethernet blancs avec connecteurs RJ45 1 x Guide d'installation rapide

DESIGN & Ergonomie

Chipset AR7400

1 x prise mâle type E, E+F ou type G

1 x prise femelle type E, Type F ou Type G

1 x Bouton de cryptage des données

1 x LED d'alimentation

1 x LED d'activité CPL multicolore

1 x LED d'activité Ethernet

1 x Bouton reset

1 x Port Ethernet (Auto MDI/MDI-X) RJ45 10/100/1000

Dimensions 122mm× 70mm× 41mm

Poids 256g

Tension : 100- 240V AC 50- 60Hz

Consommation max. : 4,5 Watts

Consommation en veille : Moins d'un Watt

Temperature & environnement

Température de fonctionnement : 0°C à 45°C

Taux d'humidité maximum (sans condensation) : 90%
