Type de produit	Barbecue à gaz encastrable
Modèle	Elite G4 Builtin
Marque	Grandhall
Nombre de brûleurs principaux	4
Brûleur latéral	Oui, 1 brûleur auxiliaire
Rôtisserie	Oui, avec moteur (non inclus)
Allumage	Électronique par étincelle
Type de gaz	Butane ou Propane (selon détendeur)
Pression de gaz	Butane: 28-30 mbar / Propane: 30-37 mbar selon pays
Matériau principal	Acier inoxydable (collecteurs), acier peint
Plaques de cuisson	Grilles en acier chromé ou porcelaine
Pare-flamme	Oui, amovible et lavable
Lèchefrite	Oui, pour récupérer les jus
Couvercle	Oui, avec hotte
Utilisation	Extérieur uniquement, hors garage et véranda
Entretien	Nettoyage régulier des brûleurs, pare-flamme et plaques
Détection de fuites	À l'eau savonneuse, jamais avec une flamme
Stockage bouteille de gaz	À l'extérieur, verticale, robinet fermé
Dimensions (approx.)	Largeur: 100 cm, Profondeur: 60 cm, Hauteur: 50 cm
Poids (approx.)	Environ 45 kg

FOIRE AUX QUESTIONS - Elite G4 Builtin GRANDHALL

Quels types de gaz puis-je utiliser avec le barbecue Grandhall Elite G4 Builtin ?

Vous pouvez utiliser du butane ou du propane. Le type de détendeur doit correspondre au gaz choisi. Les pressions standard sont : butane 28-30 mbar, propane 30-37 mbar selon les pays.

Comment vérifier l'absence de fuite de gaz ?

Avant chaque utilisation, préparez une solution d'eau savonneuse (une partie de détergent liquide pour une partie d'eau). Appliquez-la sur tous les raccords de gaz. Si des bulles se forment, resserrez les raccords ou faites réparer. Ne jamais utiliser une flamme nue.

Comment allumer le barbecue ?

Assurez-vous que le couvercle est ouvert. Mettez les commandes des brûleurs sur 'OFF', ouvrez le robinet de gaz. Appuyez sur la commande du brûleur souhaité et tournez-la sur la position haute ("G") tout en appuyant sur le bouton d'allumage électronique. Si aucun allumage, attendez 5 minutes avant de réessayer.

Que faire si le brûleur ne s'allume pas ?

Vérifiez d'abord l'arrivée de gaz et l'alignement de la rampe à gaz sur l'orifice. Vérifiez que l'électrode d'allumage est bien positionnée (écartement 3-5 mm du collecteur). Nettoyez les orifices obstrués avec un fil fin. Si le problème persiste, contactez un réparateur.

Comment entretenir les brûleurs et les rampes à gaz ?

Inspectez régulièrement les rampes à gaz pour éviter les obstructions par des toiles d'araignées ou insectes. Nettoyez les orifices avec un fil fin. En cas de retour de flamme, coupez le gaz, laissez refroidir et nettoyez soigneusement les rampes et orifices.

Comment nettoyer les plaques à griller et le pare-flamme ?

Laissez refroidir. Lavez les plaques à l'eau savonneuse chaude avec une brosse ou de la paille de fer. Le pare-flamme se lave à l'eau savonneuse chaude ; utilisez une brosse métallique pour les résidus incrustés. Séchez avant de remonter.

Puis-je utiliser le barbecue avec le couvercle fermé ?

Oui, mais ne mettez jamais tous les brûleurs au maximum. Utilisez uniquement les brûleurs centraux en position basse (LO). Placez la lèchefrite sous les aliments pour récupérer les jus. Surveillez la cuisson régulièrement.

Comment ranger la bouteille de gaz ?

Stockez la bouteille de gaz à l'extérieur, en position verticale, loin de toute source de chaleur. Fermez le robinet de la bouteille lorsque le barbecue n'est pas utilisé. Ne laissez jamais la bouteille à l'intérieur.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement le gaz à la source (robinet de la bouteille). N'allumez aucune flamme. Vérifiez les fuites avec une solution savonneuse. Si la fuite persiste, fermez le gaz, débranchez le tuyau et contactez votre vendeur.

Quelle est la garantie du barbecue Grandhall Elite G4 Builtin ?

La garantie dépend du revendeur et de la législation locale. Consultez votre magasin pour les conditions exactes. Généralement, elle couvre les défauts de fabrication pendant 1 à 2 ans.

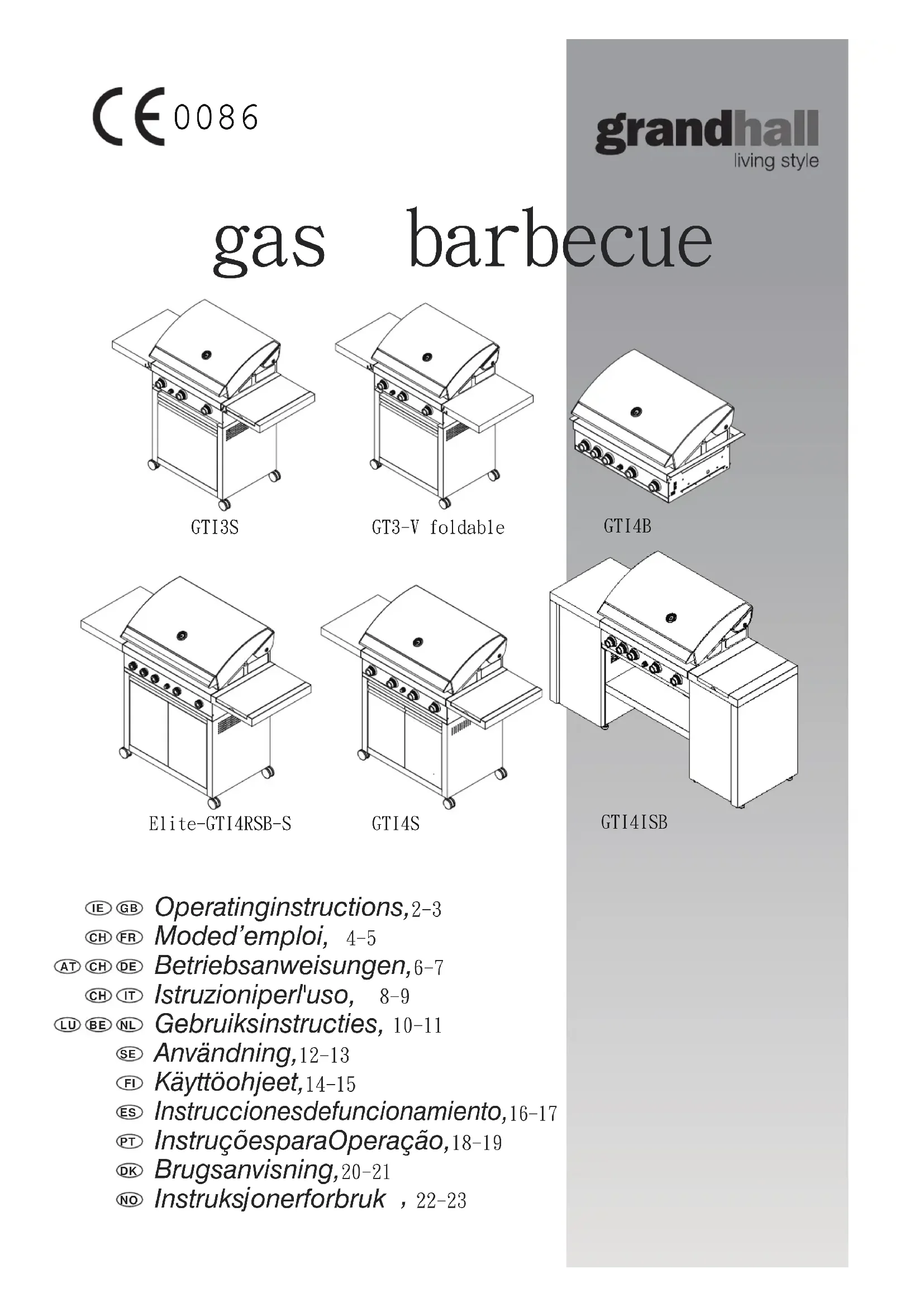

MODE D'EMPLOI Elite G4 Builtin GRANDHALL

CH FR Moded'emploi, 4-5

• N'utilisez jamais ce barbecue sans détendeur.
• Le gaz que vous choisirez déterminera le type de détendeur nécessaire, que vous pourrez vous procurer auprès de votre concessionnaire de gaz. Les pressions d'alimentation ci-dessous sont données à titre indicatif seulement:

DK FI NO NL SE:

Butane - 30 millibars Propane - 30 millibars } | 3B/P (30)

○○○○IS GR IT ES LU PT CHFRBEIEGB Butane - 28 millibars Propane - 37 millibars } I 3+ (28 - 30/37)

DE AT:

Butane - 50 millibars Propane - 50 millibars } I 3B/P (50)

L'ensemble détendeur et tuyau:

• Doit convenir au gaz de pétrole liquéfié (GPL).
• Doit résister aux pressions indiquées ci-dessus.
• Ne doit pas dépasser 1,0 mètre de longueur.
• Le barbecue est livré avec un adaptateur coudé qui est approprié pour brancher un tuyau flexible.
• Pour réaliser un raccordement tuyau/détendeur fiable, utilisez un collier à vis sans fin ou autre collier de serrage approprié pour relier le tuyau à l'adaptateur du barbecue.
• Après avoir raccordé l'ensemble, ouvrez le gaz et vérifiez qu'il n'y a pas de fuites. Voir « Détection de fuites de gaz ». Procédez à cette vérification dans un milieu sans flamme.

RENSEIGNEMENTS GÉNÉRAUX

EMPLACEMENT DE VOTRE BARBECUE

• N'utilisez pas ce barbecue dans des garages, vérandas, passages couverts, remises ou autres endroits fermés.
• N'utilisez pas ce barbecue dans les autocaravanes.
• Ne gênez pas la circulation de l'air de combustion et de ventilation autour du barbecue.

DÉTECTION DE FUITES DE GAZ

REMARQUE: Ne cherchez jamais de fuites à l'aide d'une flamme nue. S'il y a une odeur de gaz, coupez à la source.

Avant le premier emploi, et au début de chaque nouvelle saison (ou lorsque la bonbonne a été remplacée), il faut impérativement vérifier qu'il n'y a pas de fuites de gaz.

1. Préparez une solution savonneuse composée d'une partie de détergent liquide et d'une partie d'eau.

2. Mettre le(s) bouton(s) de commande du (des) brûleur(s) sur 'OFF', puis ouvrez le gaz à la source.

NIS Appliquez la solution savonneuse à tous les raccords de gaz. La solution savonneuse fera des bulles si les raccords ne sont pas tout à fait étanches. Serrez les raccords ou faites les réparations nécessaires.

1. Si la fuite de gaz n'est pas réparable, fermez le gaz à la source, débranchez le tuyau et contactez sans tarder votre concessionnaire ou le magasin qui vous a fourni le barbecue.

RACCORDS DE GAZ

Utilisez un régulateur de pression et un tuyau conformes aux normes en vigueur dans votre région.

SÉCURITÉ DE LA BONBONNE DE GAZ

• N'entreposez jamais la bonbonne de gaz à l'intérieur.
• Maintenez la bonbonne de gaz à la verticale.
• Fermez le robinet de la bonbonne lorsque le barbecue n'est pas utilisé.
• N'exposez pas la bonbonne de gaz à une chaleur excessive.
• Remplacer la bouteille de gaz loin de toute source d'inflammation.

BUTANE OU PROPANE?

Il existe deux types différents de gaz qui peuvent être utilisés pour alimenter votre barbecue. Il faut impérativement utiliser le détendeur correspondant au type de gaz que vous achetez.

Nous recommandons les bonbonnes des tailles suivantes: Butane : > 7 kg. Propane : > 6 kg.

ENTRETIEN

RETOUR DE FLAMME

- Coupez le gaz à sa source et mettez les commandes des brûleurs sur 'OFF'. Attendez que le barbecue refroidisse, puis nettoyez les rampes à gaz et les orifices de combustion.

NETTOYAGE DES PLAQUES À GRILLER

- Laissez refroidir avant de laver dans de l'eau savonneuse chaude. Utilisez une lavette, une brosse à légumes ou de la paille de fer.

NETTOYAGE DU PARE-FLAMMES

- Lavez régulièrement dans de l'eau savonneuse chaude. Au besoin, utilisez une brosse métallique pour enlever les résidus de cuisson incrustés. Séchez-le à fond avant de le réinstaller dans le corps du barbecue.

NETTOYAGE DE LA LÈCHEFRITE

- Laissez le contenu se refroidir avant de vider et de laver la lèchefrite avec du détergent liquide.

NETTOYAGE ANNUEL DU BARBECUE

Votre barbecue sera toujours prêt à l'emploi si vous brûlez les résidus de graisse sur la plaque à griller après chaque utilisation. Une fois par an, nettoyez l'ensemble du barbecue à fond.

INTÉRIEUR :

• Mettez les commandes des brûleurs en position 'OFF' et débranchez l'alimentation en gaz.
  • Détachez l'ensemble tuyau/détendeur du barbecue.
• Enlevez et nettoyez les plats de cuisson, pare-flamme et brûleurs.
• Recouvrez les orifices des valves à gaz de papier-aluminium.
• Brossez l'intérieur et la partie inférieure du corps du barbecue à l'aide d'une brosse métallique dure. Lavez avec de l'eau chaude, légèrement savonneuse. Rincez à fond et laissez sécher.
• Enlever le papier-aluminium et vérifiez qu'il n'a pas d'obstruction.
• Vérifiez l'électrode de la bougie et, au besoin, ajustez-la.
• Remettez en place les brûleurs et ajustez la boîte collectrice d'électrodes d'allumage.
• Remettez en place les autres éléments.
  • Rebranchez le gaz et faites un essai.
• Pour maintenir votre barbecue en bon état de fonctionnement et assurer sa longévité, il convient d'en prendre soin et de l'entretenir convenablement.

LES ARAIGNÉES ET LES INSECTES TISSENT PARFOIS LEURS TOILEAU FONT LEURS NIDS DANS LES RAMPES À GAZ. CES OBSTRUCTIONS DE LA CIRCULATION DU GAZ SONT UNE CAUSE POSSIBLE D'INCENDIE. CETTE CONDITION, DÉNOMMÉE 'RETOUR DE FLAMME', EST SUSCEPTIBLE D'ENDOMMAGER SÉVEREMENT LE BARBECUE ET DE CREER UN MILIEU D'UTILISATION DANGEREUX. IL EST CONSEILLE D'INSPECTER ET DE NETTOYER RÉGULIEREMENT LES RAMPES À GAZ.

FONCTIONNEMENT DES BRÛLEURS ET INSPECTIONDUSYSTEME D'ALLUMAGE

• Les bo utons de commande (A) des brûleurs en position 'OFF', ouvrez le robinet de gaz.
• Lors de l'assemblage initial, les conduites de gaz et les brûleurs (E) sont pleins d'air. Les conduites doivent se remplir de gaz. Plusieurs essais seront peut-être nécessaires avant que le gaz ne s'allume.
• Appuyez sur le bouton d'allumage (B) et vérifiez qu'il y a formation d'étincelles au niveau des collecteurs de gaz (C) en acier inoxydable.
• S'il n'y a pas formation d'étincelles, vérifiez que le cable d'allumage est convenablement raccordé à la bougie d'allumage (en-dessous de l'avant du barbecue).
• La formation d'étincelles établie ou rétablie, mettez les commandes (A) sur ' ' en appuyant en même temps sur le bouton d'allumage (B). REMARQUE: Lorsde chaquevérification, assurez-vousquelesautrescommandesde brqleursontenposition'OFF'.
• Si les brûleurs ne s'allument pas, fermez le gaz à la source et vérifiez qu'il n'y a pas d'obstructions.

PREMIEREMPLOI /EMPLOIAPRÈS UNELONGUEPÉRIODEDE NON-UTILISATION

Avant le premier emploi et au début de chaque saison de barbecue:

• Lisez attentivement les instructions concernant la sécurité, l'allumage et l'utilisation du barbecue.
• Vérifiez que les orifices des valves à gaz, les rampes à gaz et les orifices de combustion des brûleurs ne sont pas bouchés.
• Vérifiez que la rampe à gaz est correctement positionnée au-dessus de l'orifice de la valve.
  • Vérifiez que la bonbonne est pleine.
• Au moyen d'une solution d'eau savonneuse, vérifiez qu'il n'y a pas de fuite de gaz.
• Mettez les boutons de commande des brûleurs sur 'OFF' et ouvrez le robinet de gaz.

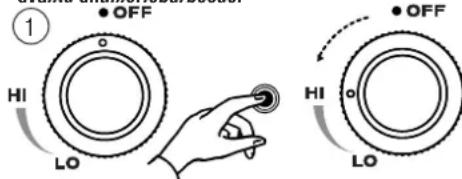

MODED'EMPLOIDU BRÛLEUR PRINCIPAL/R\TISSERIE /SEAR

REMARQUE: Vérifiezsoigneusement l'étanchéité detouslesraccordsavecdel'eausavonneuse avantd'allumerlebarbecue.

• Le co uvercle doit être ouvert avant d allumer.
• Mettez les commandes de brûleur sur 'OFF' et ouvrez la valve à gaz.
• Appuyez sur la commande du brûleur voulu et tournez-la pour la mettre sur ‘ ’ appuyez en même temps sur le bouton d'allumage électronique.

• Le co uvercle doit être ouvert avant l'allumage.
- Mettez les boutons de commande du brûleur sur 'OFF' et ouvrez la valve à gaz.
- Appuyez sur le bouton de commande du brûleur voulu et faites-le tourner jusqu'à 'G' pour allumer le brûleur automatiquement.

REMARQUE: Silebr qleurnes'allumepas, éteignezenmettantlacommandesur 'OFF'; attendez minutesavantded'essayerde nouveau.

• Répétez la procédure d'allumage pour les autres brûleurs.
• Si vous ne parvenez pas à allumer le barbecue. Consultez Si le barbecue ne fonctionne comme il faut.

MODE D'EMP LOI DU BRÛLEUR LATÉRAL

①

• Le co uvercle doit être ouvert avant d'allumer.
• Appuyez sur le bouton de commande du brûleur voulu et faites-le tourner jusqu'à 'G' pour allumer le brûleur automatiquement.
• S'il ne se produit pas d'étincelle, utilisez une allumette pour allumer le brûleur.

②

• Le couvercle doit être ouvert avant d'allumer.
• Appuyez sur la commande du brûleur et tournez-la jusqu'à ce que vous entendiez un déclic. Ce déclic déclenchera une étincelle qui allumera le brûleur.
• S'il ne se produit pas d'étincelle, utilisez une allumette pour allumer le brûleur.
• Utilisez un wok ou une poêle d'un diamètre maximal de 300 mm. Des casseroles plus larges risquent de causer une décoloration du fini de surface.

PROCÉDURE DE FONCTIONNEMENT DE LA R\TISSER IE

REMARQUE:Dufaitde sonemplacement,le brqleurestsensibleauvent9uiris9uede diminuerlaperformancedevotrermtisserie.Ilest doncpréférabledenepasutiliserlebrqleuren casdevent.

Pour des résultats optimaux, toujours utiliser la rotisserie avec le capot baissé.

MÉTHODEDE 'RODAGE'

Avant de vous servir de votre barbecue pour la première fois, brûlez les huiles résiduelles et lesmatières étrangères présentes sur votre gril/plaque/plat.

- Avec le couvercle / la hotte complètement ouvert(e), faites fonctionner les brûleurs sur 'pendant environ 10 à 15 minutes.

- Essayez avec un chiffon gras pour enlever les résidus. Laissez refroidir, puis lavez à l'eau savonneuse avec une brosse de ménage. Essuyez avec un torchon.

CUISSONAVECLA HOTTEBAISSÉE

PO Ne mettez jamais tous les brûleurs sur ' lorsque vous cuisine avec la hotte baissée.

• Utilisez les brûleurs seulement de la manière indiquée dans
  l'illustration lors que vous
  cuisinez avec la hotte baissée.

pas• Placez le pare-flamme et la plaque à griller ou la casserole au-dessus des brûleurs centraux.

• Placez la lèchefrite sur le pare-flamme pour recueillir les jus de viande qui serviront à faire la sauce.
• Fermez la hotte et mettez les brûleurs sur 'LO'.
  • Vérifiez régulièrement la cuisson.

SILEBARBECUE NEFONCTIONNEPAS COMMEILFAUT

• Ne fumez pas
• Couper le gaz à la source, mettez les commandes des brûleurs sur 'OFF'
• Attendez cinq minutes avant d'essayer de nouveau
• Vérifiez l'alimentation en gaz et les raccords.
• Répétez la procédure d'allumage et, si le barbecue ne fonctionne toujours pas comme il faut, COUPEZ LE GAZ Y LA SOURCE, METTEZ LES COMMANDES DES BR^LEURS SUR 'OFF', attendez que le barbecue refroidisse et procédez aux vérifications suivantes :

a) Mauvais alignement d'une (ou de plusieurs) rampe(s) à gaz et au-dessus d'un (ou de plusieurs) orifices(s).

C O CO C V Repositionnez la rampe à gaz pour l'asseoir correctement au-dessus de l'orifice.

b) Obstruction de la conduite de gaz C O CO C V Enlevez le tuyau du barbecue. Ouvrez le robinet de gaz pendant une seconde pour dégager toute obstruction de la conduite. Coupez le gaz à la source et raccordez le tuyau au barbecue.

c) Orifice bouché C O C O C V Enlevez les articles laches à l'intérieur du corps du barbecue. Enlevez les brûleurs en retirant la goupille fendue en-dessous du N pied R du brûleur à l'aide d'un tournevis ou d'une pince à becs fins. Soulevez chaque brûleur pour le dégager de l'orifice de la valve à gaz et enlevez toute obstruction au moyen d'un fil de faible diamètre. Réinstallez les brûleurs au-dessus des orifices et positionnez chaque N pied R de brûleur dans l'étrier prévu dans la partie inférieure du corps du barbecue. Remettez les goupilles fendues. Remettez en place les éléments de cuisson.

d) Mauvais alignement de l'allumeur sur le brûleur C O CO C V La pointe de l'électrode doit être tournée vers le boîtier du collecteur. L'écartement entre l'électrode de la bougie et la pointe du boîtier du collecteur doit être compris entre 3 et 5 mm. Ajustez au besoin en pliant l'électrode avec précaution.

S'il est nécessaire de réallumer pendant que le barbecue est encore chaud, il faut attendre au moins cinq minutes avant de procéder à l'allumage. (Ceci permet au gaz accumulé de se dissiper).

Si, malgré toutes les vérifications et actions correctives, le barbecue ne fonctionne toujours pas comme il faut, contactez le magasin qui vous a vendu le barbecue ou le réparateur d'appareils à gaz.

GEFAHRENHINWEISE

CH FR NOTE: Ces renseignements sont donnés à titre indicatéit possible que les articles inclus dans les spécifications de votre barbecue différent selon la région ou les caractéristiques stipulées par le concessionnaire. Toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.
