ZBY9W3B230 - Interrupteur rotatif SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur rotatif
Marque	Schneider Electric
Modèle	ZBY9W3B230
Catégorie	Commutateur de sécurité
Tension nominale	230 V CA
Courant nominal	10 A
Section de câble	AWG 24 (0,205 mm²)
Indice de protection	IP20
Matériau du boîtier	Plastique technique résistant aux chocs
Température de fonctionnement	-25 °C à +70 °C
Nombre de positions	2 (marche/arrêt)
Fonction arrêt d'urgence	Oui, avec déverrouillage par rotation
Dimensions (L × H × P)	80 × 80 × 90 mm
Poids	0,2 kg
Montage	Encastré ou sur rail DIN
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Couper l'alimentation avant intervention ; installation par personnel qualifié
Conformité	CE, RoHS

FOIRE AUX QUESTIONS - ZBY9W3B230 SCHNEIDER

Comment installer l'interrupteur rotatif ZBY9W3B230 ?

L'installation doit être réalisée par un personnel qualifié. Coupez toujours l'alimentation avant de commencer. Montez l'interrupteur sur un rail DIN ou dans un boîtier encastré. Raccordez les câbles conformément au schéma de câblage (phase, neutre, terre). Serrez les vis de bornes au couple recommandé.

Quelle est la fonction du bouton de déverrouillage d'urgence ?

Le déverrouillage d'urgence permet de réarmer l'interrupteur après une coupure d'urgence. Tournez le bouton dans le sens indiqué pour le déverrouiller, puis ramenez-le en position normale. Cela rétablit le circuit électrique.

Puis-je utiliser cet interrupteur en courant continu ?

Non, ce modèle est conçu pour le courant alternatif (CA) sous une tension nominale de 230 V. L'utiliser en courant continu pourrait endommager l'appareil et présenter un risque de sécurité.

Quel type de câble utiliser ?

Utilisez des câbles de section AWG 24 (0,205 mm²) ou équivalent. Dévissez les bornes, insérez le conducteur dénudé sur environ 8 mm, puis revissez fermement. Assurez-vous que le câble est bien maintenu.

Comment nettoyer l'interrupteur ?

Nettoyez l'appareil avec un chiffon sec et non pelucheux. N'utilisez jamais d'eau, de solvants ou de produits abrasifs. Débranchez toujours l'alimentation avant le nettoyage.

Que faire si l'interrupteur ne bascule plus ?

Vérifiez d'abord que l'arrêt d'urgence n'est pas enclenché. Si le problème persiste, inspectez les connexions et l'état des contacts. Un technicien qualifié doit remplacer l'appareil si nécessaire.

Cet interrupteur est-il adapté à une utilisation en extérieur ?

Non, l'indice de protection IP20 signifie qu'il n'est pas protégé contre l'eau. Utilisez-le uniquement en intérieur, dans un environnement sec et à l'abri des projections.

Quelle est la durée de vie des contacts ?

Sous conditions normales d'utilisation, les contacts mécaniques supportent environ 100 000 cycles. Une utilisation intensive ou des surcharges peuvent réduire cette durée.

Puis-je réparer moi-même l'interrupteur s'il est défectueux ?

Non, l'appareil n'est pas réparable par l'utilisateur. En cas de défaut, remplacez-le par un modèle identique. Toute tentative d'ouverture annule la garantie et peut être dangereuse.

Où trouver le schéma de câblage détaillé ?

Le schéma est fourni dans la notice d'utilisation téléchargeable gratuitement sur le site du fabricant ou sur des plateformes comme notice-facile.com. Vérifiez la borne de terre (PE) et les connexions phase/neutre.

MODE D'EMPLOI ZBY9W3B230 SCHNEIDER

Dimensions des câbles :

AWG-24, diamètre nominal-1.3mm

• Coupe toute alimentation avant de travailler sur cet équipement. N'utilise que les tensions indiquées pour faire fonctionner cet équipement et les produits associés.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

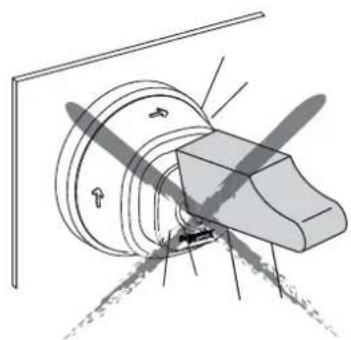

Release the Emergency Stop Déverrouillage de l'arrêt d'urgence

Les équipements électriques doivent être installés, exploités et entretenus par un personnel qualifié. Schneider Electric n’assure aucune responsabilité des conséquences eventuelles découlant de l’utilisation de cette documentation. Solamente el personal especializado deben instalar, hacer funcional y prestar servicios de mantenimiento al equipo eléctrico. Schneider Electric no asume responsabilidad alguna por las consecuencias emergentes de la utilización de este material. © 2018 Schneider Electric. "All Rights Reserved."
