OSW200 - Support pour téléviseur LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	LG
Modèle	OSW200
Dimensions (support supérieur)	160 x 40 x 18.5 mm
Dimensions (support inférieur)	142.6 x 118.7 x 61.6 mm
Dimensions (crochet)	238 x 99 x 18.5 mm
Poids net	1.1 kg
Capacité de charge maximale	30 kg
Matériau	Acier
Compatibilité VESA	Standard VESA (vis M6, entraxe variable selon le téléviseur)
Type d'installation	Murale verticale, sur maçonnerie ou béton
Réglages	Nivellement horizontal par rotation
Accessoires inclus	Supports muraux supérieur et inférieur, crochet, chevilles (x4), vis de fixation murale (x4), rondelles d'espacement, broche de fixation, feuille de repérage
Outils nécessaires	Tournevis cruciforme, clé à douille de 8 mm, niveau à bulle, perceuse, mèche ∅8 mm (béton)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et la chaleur
Sécurité	Installation par un professionnel qualifié ; ne pas dépasser la charge maximale ; ne pas installer sur plafond ou mur incliné
Pièces détachées / Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un installateur agréé

FOIRE AUX QUESTIONS - OSW200 LG

Quel est le poids maximal supporté par le support LG OSW200 ?

Le support peut supporter un téléviseur d'une capacité maximale de 30 kg. Vérifiez que votre écran ne dépasse pas cette limite.

Ce support est-il compatible avec tous les téléviseurs LG ?

Le support est conçu pour les téléviseurs LG équipés de fixations VESA standard. Consultez le manuel de votre téléviseur pour connaître le pas de vis (généralement M6) et l'entraxe.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé à douille de 8 mm, d'un niveau à bulle, d'une perceuse et d'une mèche de ∅8 mm pour le béton.

Puis-je installer le support sur un mur en placo ?

Non, le support doit être fixé directement sur du béton ou de la maçonnerie. Si le mur est en placo, vous devez visser dans le béton situé derrière, ou faire appel à un professionnel.

Comment régler le niveau du téléviseur après installation ?

Une fois le téléviseur accroché, soulevez-le légèrement et faites-le pivoter sur le support mural supérieur pour l'ajuster horizontalement.

Le support permet-il d'incliner ou d'orienter le téléviseur ?

Non, le support OSW200 est un support fixe. Il ne permet ni inclinaison ni orientation. Seul le nivellement horizontal est possible.

Que dois-je faire si les vis fournies sont trop longues ou trop courtes ?

Les vis fournies sont adaptées à la plupart des téléviseurs. Si elles ne conviennent pas, contactez le service après-vente LG pour obtenir des vis de longueur appropriée.

Comment ranger les câbles après installation ?

Utilisez un serre-câble (non fourni) pour fixer les câbles le long du support mural supérieur, comme illustré dans le manuel.

Puis-je installer le support seul ?

Il est fortement recommandé de se faire aider par une autre personne pour soulever et positionner le téléviseur en toute sécurité.

Que faire si le support semble instable après installation ?

Vérifiez que toutes les vis sont bien serrées (couple de 45-60 kgp/cm). Assurez-vous que les chevilles sont bien ancrées dans le mur. En cas de doute, faites appel à un installateur qualifié.

MODE D'EMPLOI OSW200 LG

Manuel d'installation

FIXATION MURALE

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

OSW200

COMPOSANT

Manuel d'installation

Cheville pour fixation murale, 4 unités

Vis pour fixation murale, 4 unités

Feuille de repérage

\* Composant du support mural supérieur

Support mural supérieur 2 rondelles d'espacement (avant)

2 rondelles d'espacement (arrière)

1 broche de fixation du support mural supérieur

Crochet 2 vis de fixation du crochet

(M6 x L33 mm)

\* Composant du support mural inférieur

1 support mural inférieur droit

1 support mural inférieur gauche

2 pattes de fixation murale inférieures

8 rondelles

Lisez ces consignes et conservez-les.

Tenez compte de tous les avertissements et suivez les instructions.

Avertissement

Ce support mural doit être installé par un installateur qualifié et expérimenté, désigné par le revendeur.

Toute pose réalisée par une personne autre qu'un installateur agréé serait très dangereuse et risquerait de provoquer des dommages ou des blessures.

Faites appel à un installateur qualifié et expérimenté pour déplacer ou remplacer le support mural, si nécessaire.

L'installation nécessite des techniques bien précises.

Déplacer ou poser le produit seul peut entraîner de sérieux problèmes de sécurité.

Lorsque vous installez le support mural, ne laissez jamais pendre le câble d'alimentation ou le câble de signal à l'arrière du moniteur.

Cela pourrait endommager le cordon et provoquer un incendie, une électrocution ou un dysfonctionnement du produit.

N'installez pas le produit à un endroit où son poids ne serait pas supporté.

Si le point de fixation du support mural n'est pas suffisamment solide, le support risque de tomber et de causer des blessures.

Une fois le support mural installé, ne vous y accrochez pas et ne lui faites pas subir de chocs.

Le produit pourrait tomber et provoquer des blessures.

Attention

Installez le produit en respectant les consignes données par le manuel.

Si le produit n'est pas installé conformément aux consignes du manuel de l'utilisateur, il risque de provoquer des blessures graves ou d'être endommagé.

Pendant l'installation, vérifiez le type de matériau du mur et utilisez la cheville et la vis si les conditions s'y prêtent.

Si vous n'utilisez pas la cheville et la vis recommandées, le poids du produit risque de ne pas être supporté, ce qui peut entraîner des problèmes de sécurité.

Ne nettoyez pas le produit avec un chiffon mouillé et ne l'installez pas au-dessus d'un radiateur ou d'un humidificateur.

Si de l'eau vient à s'écouler à l'intérieur du produit, ou que de l'humidité ou de la chaleur s'y introduisent, cela peut causer un risque d'incendie, d'électrocution ou de dysfonctionnement du produit.

Débranchez le cordon d'alimentation de la prise avant d'installer le produit.

Dans le cas contraire, cela pourrait provoquer une électrocution ou un incendie.

Ne laissez pas les connecteurs vidéo connectés à l'écran exercer une pression contre le mur. Si nécessaire, utilisez les adaptateurs à angle droit fournis.

N'utilisez que des périphériques/accessoires agréés par le fabricant.

Lors de l'installation du produit ou du réglage de la hauteur du produit après l'installation, faites-vous toujours aider par quelqu'un.

En intervenant seul, vous risquez de faire tomber le produit, ce qui peut provoquer des blessures ou l'endommager.

Lorsque vous percez le mur, assurez-vous d'utiliser une perceuse et une mèche dont le diamètre est adapté. Suivez également les consignes relatives à la profondeur du trou.

Si vous installez le produit sans suivre la méthode indiquée, le produit risque d'être instable et peut entraîner des problèmes de sécurité.

N'installez pas le produit à proximité de tout objet susceptible de causer des vibrations.

N'installez pas le produit à proximité d'un câble d'alimentation haute tension ou d'une source d'alimentation.

N'installez pas le produit à mains nues. Veillez à toujours porter des gants de travail adéquats.

Dans le cas contraire, cela pourrait entraîner des blessures.

AVANT L'INSTALLATION

* N'utilisez pas ce produit à des fins autres que la fixation d'un écran au mur. * Lors de l'installation/utilisation du support mural, veillez à ne pas endommager le produit et à éviter les accidents.
* Si vous n'avez pas entièrement lu et compris le manuel d'installation, n'installez pas le produit. Contactez le revendeur pour qu'un installateur qualifié l'installe pour vous.
* Installez le produit uniquement sur un mur vertical. Le fabricant n'est pas responsable des problèmes résultant de l'installation du produit sur un mur incliné ou un plafond.
* Vérifiez que les accessoires fournis avec le produit sont tous inclus avant l'installation. LG Electronics ne peut en aucun cas être tenu pour responsable de tout dommage ou perte des accessoires après l'ouverture de l'emballage.
* Veillez à placer tous les accessoires hors de portée des enfants pour éviter tout risque d'accident, tel que l'étouffement dû à l'ingestion de petites pièces.
* Assurez-vous que les vis sont bien serrées contre le mur, mais ne les serrez pas excessivement.

L'application d'une force excessive aux vis peut abîmer le mur, affecter les performances du produit, ou endommager le produit.

* Assurez-vous que l'écran à installer n'est pas trop lourd pour le support mural.
* Pendant l'utilisation des outils lors du montage, prenez toutes les précautions nécessaires pour éviter tout risque d'accident ou d'endommagement du produit.
- Outil requis : tournevis Phillips à tête « + » (manuel ou motorisé) / d'une clé à douille de 8 mm / niveau / détecteur de montants / perceuse.

Vous aurez peut-être aussi besoin mèche de ∅ 4 mm pour le bois (ou l'acier) ou d'une mèche de ∅ 8 mm pour le béton.

MÉTHODE D'INSTALLATION

– Le produit fourni peut différer de l'image.

Fixation des rondelles d'espacement sur le crochet

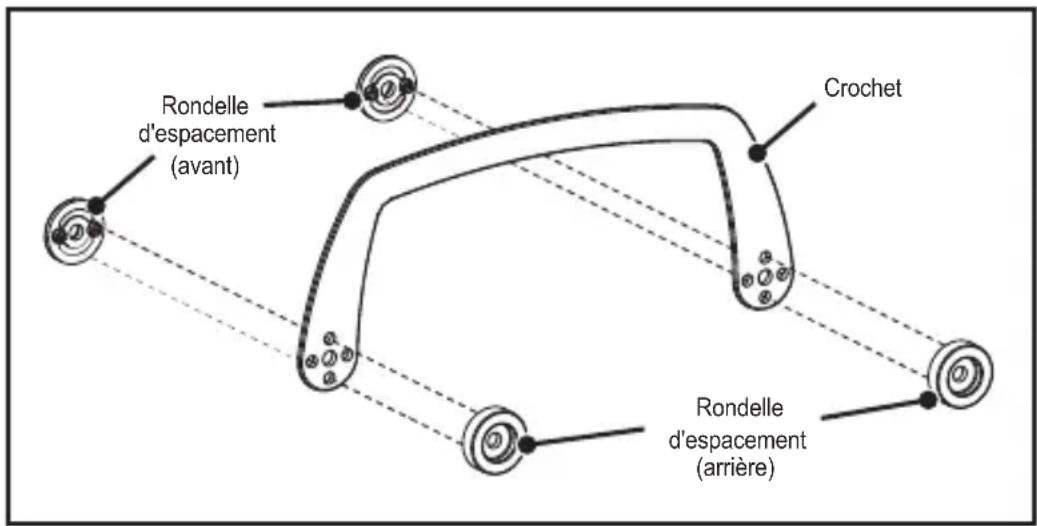

→ Fixez les rondelles d'espacement sur le crochet dans le sens des lignes pointillées, comme indiqué sur l'illustration.

2 Fixation des pattes de fixation du produit sur le téléviseur

• Si les vis ne sont pas serrées à fond lorsque vous fixez les supports muraux inférieur et supérieur, vérifiez la longueur des vis et serrez-les de nouveau.
• Faites-vous toujours aider d'au moins une personne pour installer l'écran.

- Procédure de travail

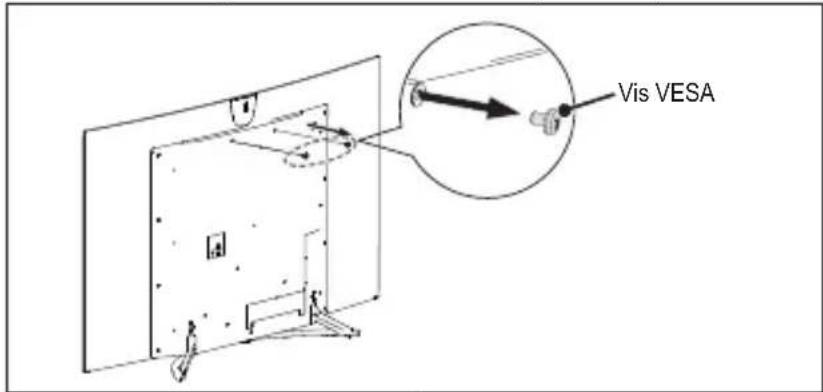

1. Retirez les deux vis VESA situées en haut à l'arrière du téléviseur en position verticale.

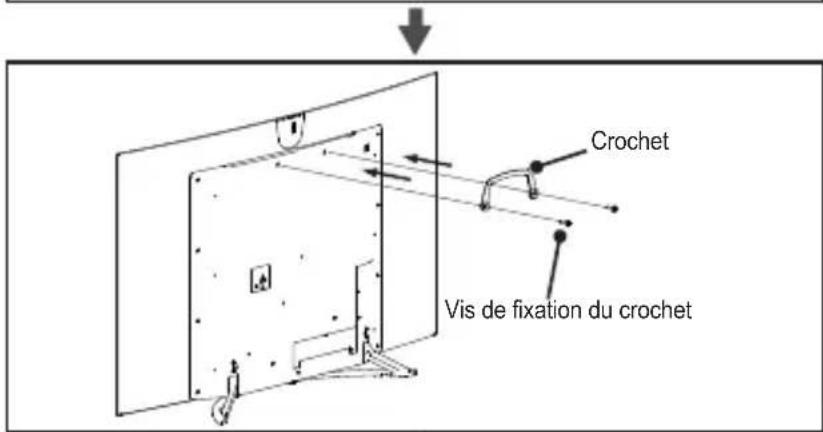

1. Utilisez les vis de fixation du crochet pour serrer le crochet de suspension comme illustré.

2. Serrez les vis de fixation du crochet et le crochet jusqu'à ce qu'ils soient solidement fixés sur le téléviseur.

3. Utilisez le tournevis à tête + (manuel ou motorisé) lors du serrage de la vis.

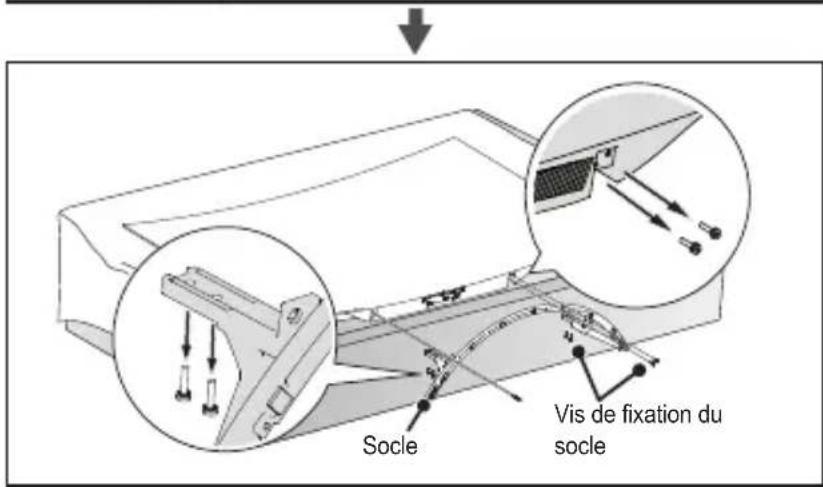

1. Desserrez et retirez les 8 vis de fixation du socle au bas du téléviseur pour détacher le socle.

2. Placez le téléviseur à plat sur une table, écran vers le haut. Veillez à le placer sur une surface plane recouverte d'un tissu doux ou d'un coussin pour protéger le téléviseur contre les rayures.
   — Les 8 vis retirées seront utilisées pour fixer le support mural inférieur.

\* ATTENTION

- Pour retirer le socle, maintenez-le fermement au moment d'enlever les vis. Sinon, il risque de tomber.

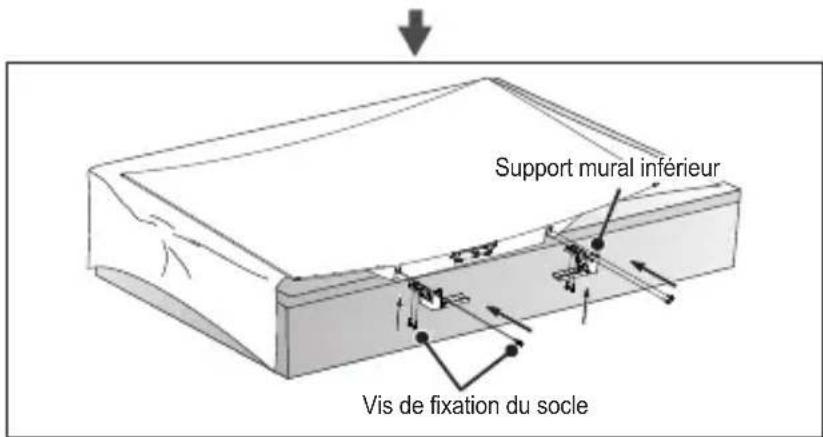

1. Utilisez les 8 vis de fixation du socle pour serrer le support mural inférieur comme illustré.

2. Serrez les vis de fixation du socle et le support mural inférieur jusqu'à ce qu'ils soient solidement fixés sur le téléviseur.

3. Utilisez le tournevis à tête + (manuel ou motorisé) lors du serrage de la vis.

Fixation sur des murs en maçonnerie

Suivez les instructions ci-dessous.

- Vérifiez le matériau du mur et l'épaisseur de la finition.

• Utilisez les chevilles pour les murs en béton, béton léger, pierre naturelle dure, briques de maçonnerie en pierre naturelle douce et blocs creux qui ne risquent pas de se fissurer.
• Ne montez pas l'appareil sur un mur en plaques de plâtre ou en panneaux de fibres à densité moyenne (MDF). Dans ce cas, les chevilles et les vis doivent être insérées dans le béton derrière la surface de finition. S'il n'y a pas de béton de l'autre côté, vous devez d'abord installer séparément une vis à double filetage pour bien fixer les chevilles et les vis.
• Lorsque vous installez le produit sur un mur constitué d'un autre matériau, assurez-vous que chaque point peut supporter une charge d'arrachement d'au moins 70 kgp (686 N) et un effort de cisaillement d'au moins 100 kgp (980 N).

- Utilisez une mèche de ∅ 8 mm de diamètre pour le béton et un marteau perforateur.

a. Utilisez une mèche de ∅ 8 mm de diamètre et percez un trou d'une profondeur de 8 à 10 cm pour y placer la cheville
b. Nettovez le trou percé.
c. Insérez la cheville dans le trou (à l'aide d'un marteau).
d. Placez le support mural sur le mur en l'alignant avec l'emplacement du trou et en plaçant vers le haut la pièce permettant le réglage de l'angle.
e. Alignez le boulon du support mural avec le trou et serrez-le. Puis, serrez les boulons en exerçant une force de serrage de 45 à 60 kgp/cm.

4

Installation du support mural supérieur

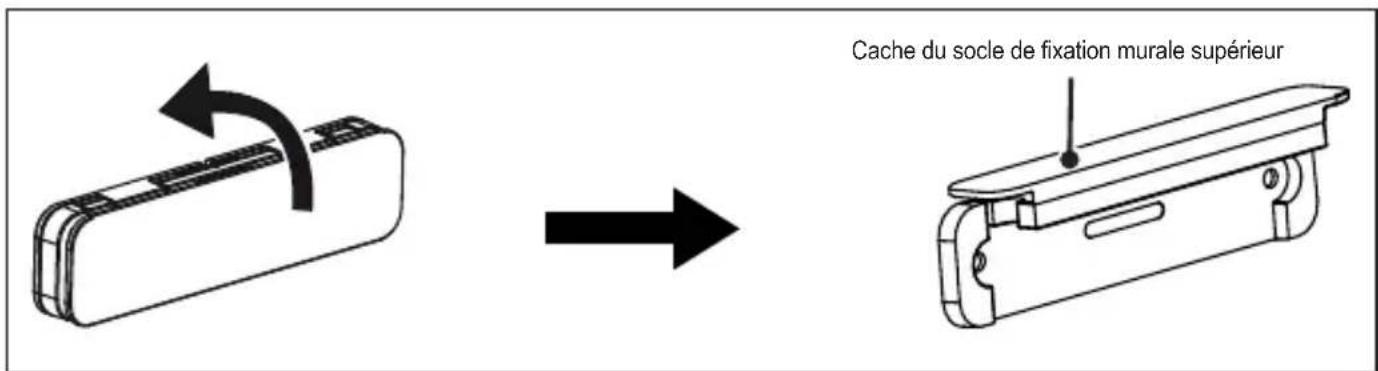

→ Soulevez complètement le cache du socle de fixation murale supérieur.
→ Positionnez le socle de fixation murale supérieur sur la zone du mur où vous souhaitez l'installer, puis vérifiez qu'il est bien droit à l'aide d'un niveau à bulle.

Cache du socle de fixation murale supérieur

Vis pour fixation murale

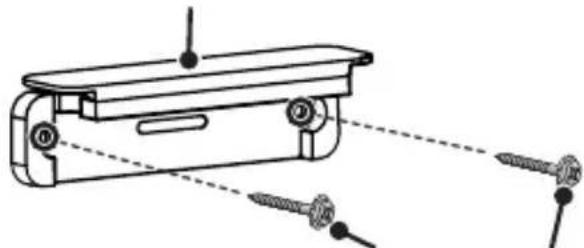

→ Installez les vis de fixation conformément à l'illustration.
→ Pour cette étape, utilisez un tournevis à tête + (manuel ou motorisé) ou une clé à douille de 8 mm pour serrer la vis de sorte que le mur, le support mural et la vis soient complètement solidarisés.
→ Une fois les vis fixées, rabaissez la partie supérieure du support mural.

5 Installation du support mural inférieur

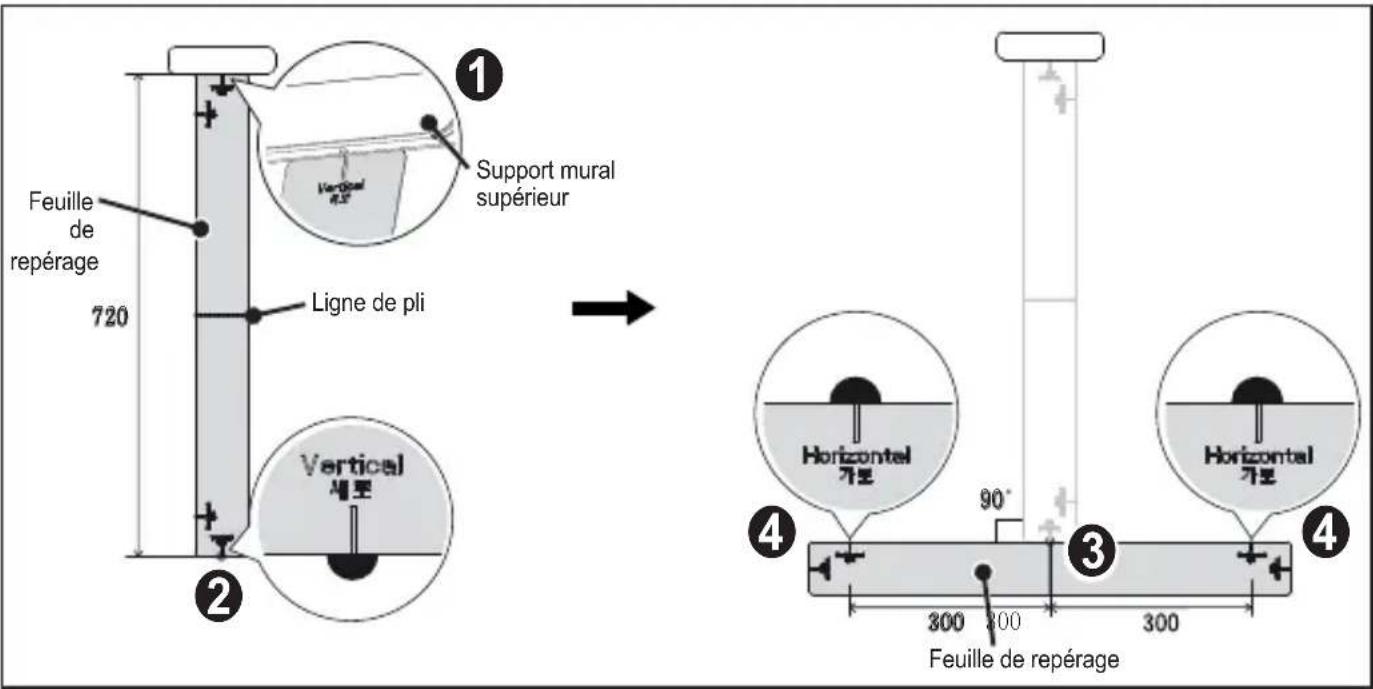

Choix de l'emplacement d'installation du support mural inférieur

[unité : mm]

① Alignez le bas du support mural supérieur avec le pointVertical 세로.

Vérifiez qu'il n'y a pas d'espace derrière la feuille de repérage. Maintenez la feuille en position verticale et alignée avec le support mural supérieur.

② Tout en maintenant la feuille de repérage en position verticale, marquez le point Vertical 세로.

③ Alignez le pointVertical 세로 avec le centre de la feuille de repérage (ligne de pli).

Ajustez l'horizontalité de la feuille de repérage à l'aide d'un niveau.

Après avoir vérifié qu'il n'y avait pas d'espace derrière la feuille de repérage et l'avoir placée en position horizontale, marquez les deux points Horizontal 가로.

→ Installez les pattes de fixation inférieures du support mural au niveau des deux points Horizontal 가로.

Installation du support mural inférieur
    note1[" Pattes de fixation du support inférieur "]
    note2[" Vis pour fixation murale "]
    note3[" Pattes de fixation du support inférieur "]
    note4[" Patts de fixation du support inférieur "]

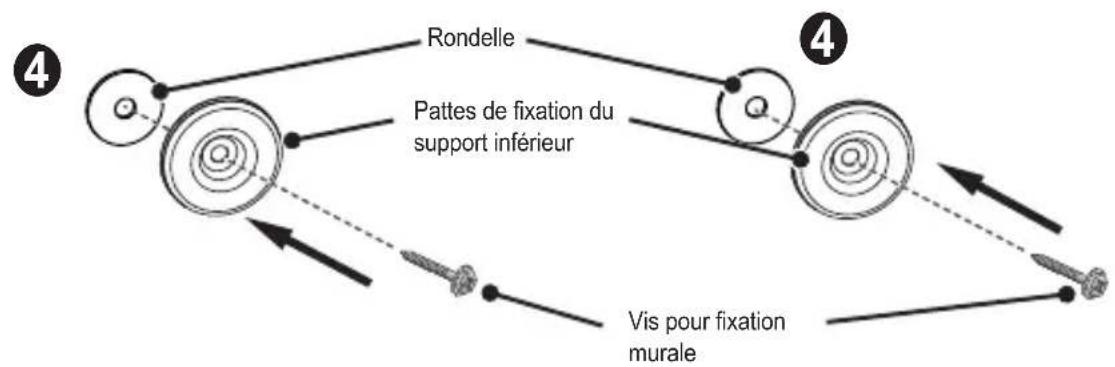

→ Fixez les deux pattes de fixation du support mural inférieur sur le mur à l'aide de la vis de fixation murale tel qu'illustré.

→ En fonction de l'état du mur, utilisez des rondelles supplémentaires lors du serrage des pattes de fixation du support mural inférieur.

6 Fixation du support mural supérieur sur le produit

- Demandez l'aide d'une ou de plusieurs personnes pour soulever et installer le produit.

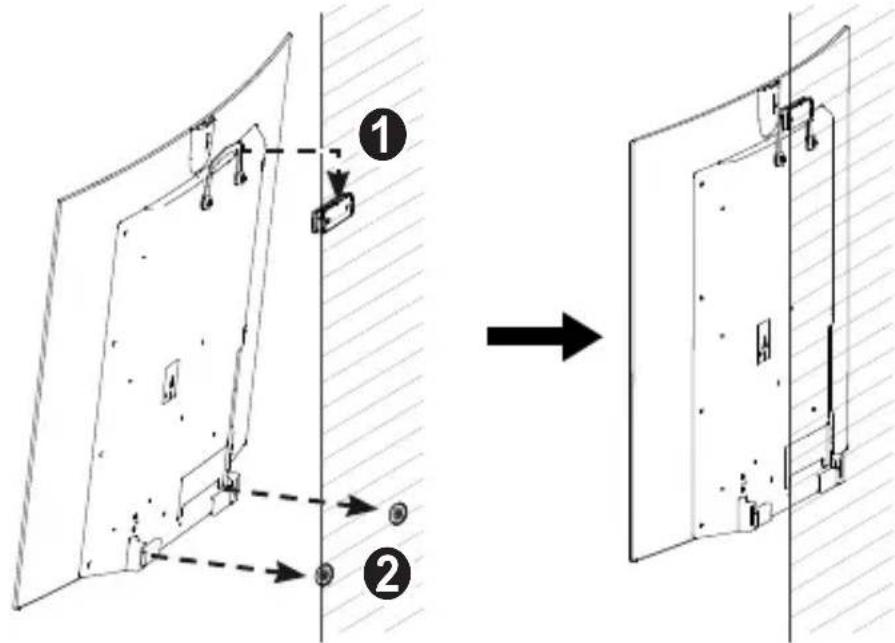

Fixez le crochet sur le support mural supérieur comme sur l'illustration.

→ Deux personnes doivent soulever le téléviseur rattaché au crochet et vérifier soigneusement des deux côtés s'il est correctement installé.
→ Assurez-vous que le produit est bien ancré au cadre en tirant sur la partie inférieure du téléviseur.
→ Le produit doit être installé à environ 10 mm du mur. Lors de la connexion entre les câbles et les accessoires, assurez-vous d'installer le produit à une distance suffisante du mur afin d'éviter d'exercer une pression sur ces derniers.
→ Évitez d'exercer une pression trop forte en appuyant sur le produit, vous risqueriez de l'endommager.

Suivez les instructions ci-dessous.

- Tout choc externe peut facilement endommager ce produit, donc manipulez-le avec soin. Pour plus d'informations, consultez le manuel d'utilisation du téléviseur.

7 Installation de la broche de fixation du support mural supérieur

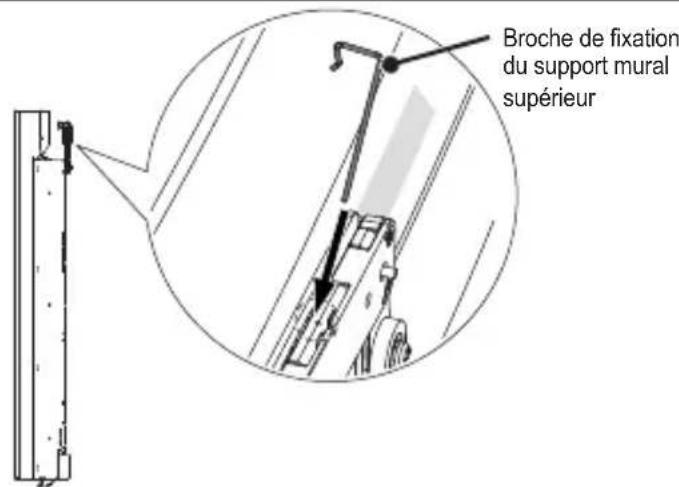

→ Après l'installation du support mural supérieur, fixez le support mural au téléviseur à l'aide de la broche de fixation prévue, comme indiqué sur l'illustration.
* ATTENTION

- Si le support mural n'est pas fixé au téléviseur à l'aide de la broche de fixation du support mural supérieur, le téléviseur risque de tomber et de provoquer des dommages ou des blessures.

8 Réglage du niveau du produit

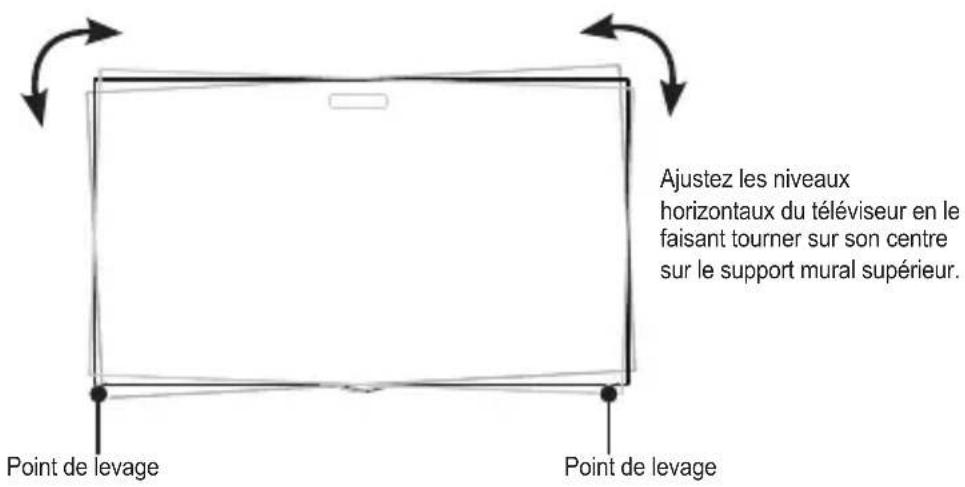

- Si le produit n'est pas droit après l'installation, soulevez-le légèrement afin de le redresser.

9 Rangement des câbles

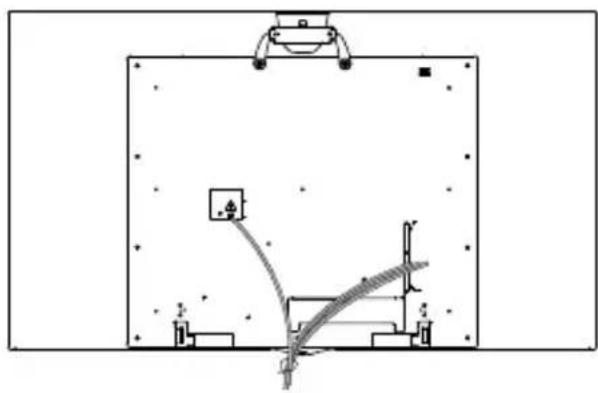

- Rangez les câbles comme indiqué sur l'illustration. Achetez un serre-câble pour ranger les câbles, ou utilisez le serre-câble fourni avec le téléviseur.

Support mural supérieur

Support mural inférieur

	Assemblage supérieur	Assemblage du crochet	Assemblage inférieur
Largeur (mm) 160 238 142,6
Hauteur (mm) 40 99 118,7
Profondeur (mm) 18,5 18,5 61,6
Poids (kg) 1,1
Capacité de charge UL max (kg) 30

Le nom du modèle et le numéro de série du produit sont indiqués à l'arrière ou sur le côté du produit. Inscrivez-les ci-dessous pour référence ultérieure.

MODÈLE ____
