Type de produit	Four encastrable
Marque	Baumatic
Modèle	F100N
Tension d'alimentation	230 V a.c. - 50 Hz / 220 V a.c. - 60 Hz
Puissance maximale absorbée	2,65 kW (statique 1) à 2,38 kW (multifonction)
Dimensions utiles du four (HxLxP)	340 x 440 x 390 mm
Volume du four	59 litres
Nombre de fonctions	Plusieurs (décongélation, cuisson traditionnelle, ventilée, grill, tournebroche, etc.)
Fonction décongélation	Oui, par ventilation sans chaleur
Cuisson traditionnelle	Oui, thermostat de 50°C à 250°C
Cuisson ventilée	Oui, chaleur homogène avec ventilateur
Grill	Central et double grill
Tournebroche	Oui (optionnel)
Programmateur	Électronique (affichage digital) et analogique selon version
Minuterie	Avec alarme sonore (120 min max)
Éclairage intérieur	Lampe 25W (fixation vis E-14)
Nettoyage	Manuel avec chiffon humide et détergent doux ; portes démontables
Sécurité	Arrêt automatique en fin de cuisson ; nécessite installation par un professionnel
Accessoires fournis	Grille, lèchefrite, tournebroche
Porte démontable	Oui, pour faciliter le nettoyage
Fabricant	Baumatic

FOIRE AUX QUESTIONS - F100N BAUMATIC

Comment nettoyer l'intérieur du four pour la première fois ?

Avant la première utilisation, nettoyez l'intérieur avec du savon non abrasif et de l'eau tiède. Ensuite, faites chauffer le four à la température maximale pendant 20 minutes pour éliminer les résidus de fabrication. Aérez la pièce.

Comment utiliser le programmateur électronique pour une cuisson automatique ?

Appuyez sur le bouton durée et réglez le temps de cuisson avec les touches +/-. Appuyez sur le bouton fin de cuisson et réglez l'heure souhaitée. Réglez la température et la fonction avec les manettes. Le symbole AUTO s'allume. Le four s'allume et s'éteint automatiquement.

Pourquoi mon four ne chauffe-t-il pas en mode manuel ?

Vérifiez que le programmateur n'est pas en mode automatique. Appuyez simultanément sur les touches durée et fin de cuisson pour annuler tout programme. Le symbole AUTO doit s'éteindre. Assurez-vous que le thermostat est réglé sur une température et que le sélecteur de fonction est positionné.

Comment décongeler des aliments dans ce four ?

Placez les aliments dans le four et sélectionnez la fonction décongélation (ventilateur seul, sans chaleur). La porte doit être fermée. Le temps de décongélation est réduit d'environ 1/3 par rapport à la décongélation à température ambiante.

Quelle est la puissance maximale du four ?

La puissance maximale absorbée varie selon le mode : 2,65 kW en mode statique 1, et jusqu'à 2,38 kW en mode multifonction. Vérifiez l'étiquette sur le four pour les valeurs exactes.

Comment remplacer la lampe intérieure du four ?

Débranchez d'abord le four. Dévissez le couvercle de protection en tournant dans le sens inverse des aiguilles d'une montre. Remplacez la lampe par une de même type (25W, culot E-14, résistant à 300°C). Revissez le couvercle.

Puis-je utiliser du papier aluminium dans le four ?

Évitez de placer du papier aluminium directement sur le fond du four car cela peut bloquer la chaleur et endommager l'appareil. Utilisez la lèchefrite ou la grille comme support.

Comment démonter la porte du four ?

Soulevez les cavaliers mobiles situés sur les charnières (en haut de la porte). Tirez la porte vers le haut et extrayez-la. Pour remonter, insérez les charnières dans les coulisses et abaissez les cavaliers. Attention, la porte est lourde.

Que faire si le four émet un signal sonore et affiche 'AUTO' clignotant ?

Cela indique une erreur de programmation ou la fin d'un cycle. Appuyez sur n'importe quelle touche de programme pour arrêter le signal. Si 'AUTO' clignote, effacez le programme en appuyant simultanément sur durée et fin de cuisson.

Quels accessoires sont fournis avec le four ?

Le four est livré avec une grille, une lèchefrite et un tournebroche. Des guides latéraux sont également inclus pour glisser les accessoires. Vérifiez l'emballage pour confirmation.

MODE D'EMPLOI F100N BAUMATIC

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, contribuérèz à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole present sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas etraite comme dechet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet'article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

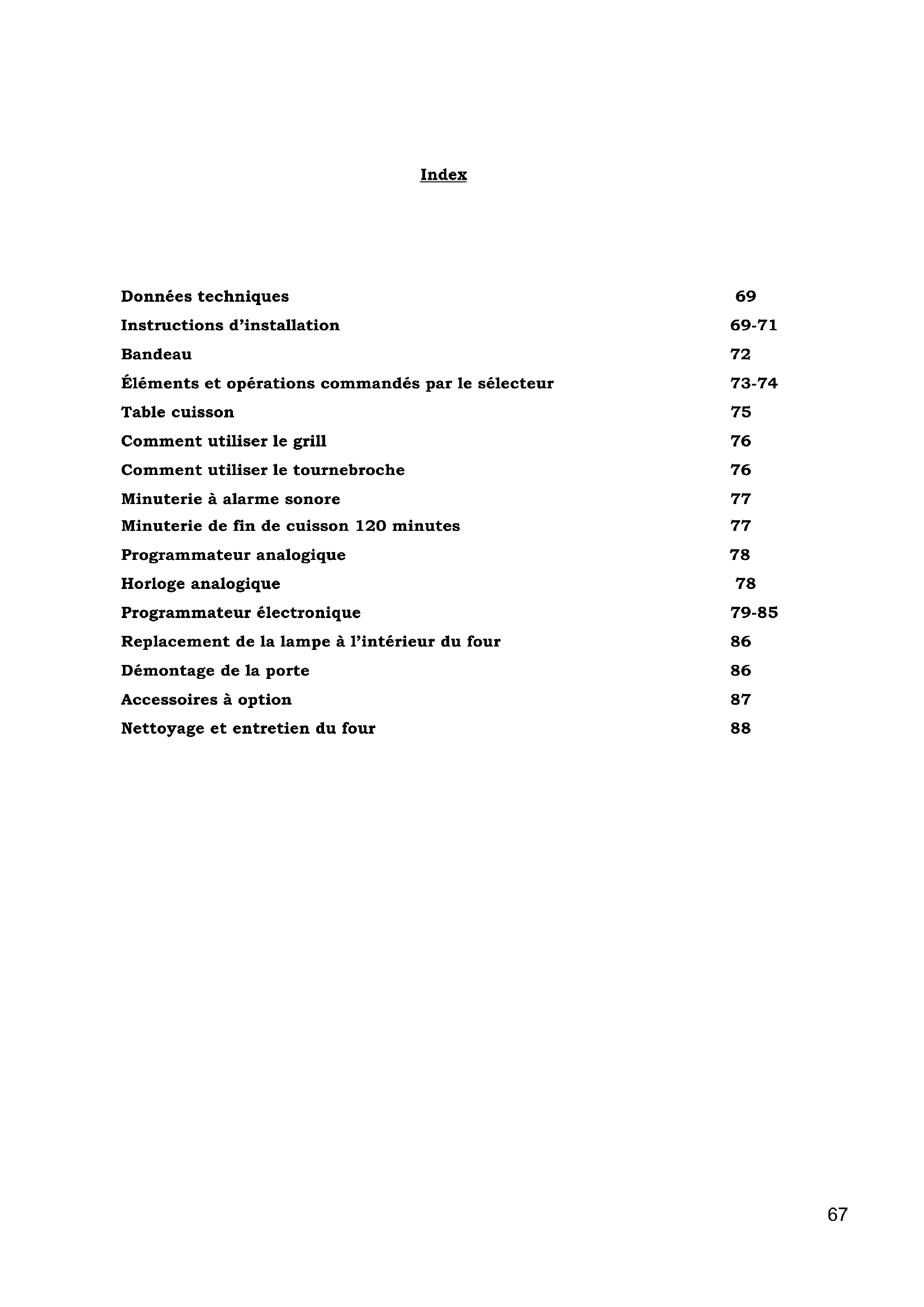

Données techniques 69

Instructions d'installation 69-71

Bandeau 72

Éléments et opérations commandés par le sélecteur 73-74

Table cuisson 75

Comment utiliser le grill 76

Comment utiliser le tournebroche 76

Minuterie à alarmé sonore 77

Minuterie de fin de cuisson 120 minutes 77

Programmateur analogue 78

Horloge analogue 78

Programmateur électronique 79-85

Replacement de la lampe à l'intérieur du four 86

Démontage de la porte 86

Accessoires à option 87

Nettoyage et entretien du four 88

Nous vous remercions de la confiance que vous nous avons temoigné enCHOIssant un de nos produits de qualite.Notre societe souhaite vivement que youpuissiez profiter au mieux des prestations de cet appeareil, prestations qui ont orientevoirechoix.

C'est pour cette raison que nous vous invitons à suivre attentivement les instructions de ce manuel, en ne prénant en compte que les paragraphs concernant les accessoires et les instruments livrés avec votre apparéil.

Données techniques

Appareil conforme aux normes pour la suppression des perturbations radioélectriques.

Tension d'alimentation

230 V a.c. - 50 Hz / 220 V a.c. - 60 Hz

Dimensions utiles du four

Hauteur:340mm

Largeur:440mm

Profondeur:390mm

Volume:59 litres

Puisance des elements chauffants

Pour le four Statique 1:

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9 kW
• Puissance maximale absorbee : 2,65 kW

Pour le four Statique 2:

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9 kW
• Résistance du grill : 1,35 kW
• Puissance maximale absorbée : 2,25 kW

Pour le four Ventile :

• Résistance du ventilateur: 2,3kW
• Résistance du grill: 1,35 kW
• Puissance maximale absorbée : 2,38 kW

Pou le four Multifonction-Ventilé :

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9kW
• Résistance du grill : 1,35 kW
• Puissance maximale absorbée : 2,28 kW

Pou le four Multifonction :

• Résistance du plateau: 1,3 kW
• Résistance du plafond: 0,9kW
• Résistance du ventilateur: 2,3kW
• Résistance du grill : 1,35 kW
• Puissance maximale absorbée : 2,38 kW

Raccordement et encastrement

ATTENTION: l'appareil doit être installé par un technicien spécialisé, selon les normes en vigueur. L'appareil doit être débranché avant de procéder à toute intervention de réglage, entretien, etc.

Raccordement electrique

Vérifier que le voltage et la capacité de la ligne d'alimentation de l'habitation correspondent au voltage et à la puissance indiqués sur la plaquette fixée dans la socle du four et visible en démontant la porte.

Le four doit être branché au moyen d'un cable de section minimum de 1,5mm à l'arrière, en prévoyant un interrupteur omnipolaire conforme aux normes en vigueur, ayant une distance d'ouverture entre les contacts d'au moins 3mm .

Avertissement : Cét apparéil doit être branché à la terre.

Notre société décline toute responsabilité pour les accidents évientuels survenant aux personnes et aux objets provoqués par l'absence de raccordement à la terre ou par un raccordement à la terre défectueux.

Préparation du four et pré-utilisation

Avant d'utiliser le four, nettoyer soigneusement l'intérieur avec du savon non abrasif et de l'eau tiège. Insérer la grille et la lechefrite dans les guides correspondantes. Quand l'opération est terminée, placer le four à la température maximum pendant 20 minutes environ, pour eliminer les évventuels résidus de graisse, huile, résine de fabrication qui peuvent cause des odeurs désagréables pendant la cuisson et aérer le local.

Après avoir effectué cette simple opération, le four est prét pour procéder à la première cuisson.
IMPORTANT: Chaque fois que vous VOULEZ nettoyer le four, assurez-vous que le voyageant lumineux soit étèint et que l'appareil soit parfaitement débranché.

Remarques importantes pour le montage

Pour l'encastrement respecter les dimensions indiquées à la fig. 1. Le four peut être placés sous le plan de travail ou en colonne, dans ce cas le meuble devra être prévu avec un jour de 80 / 90cm à l'arrière et au-dessus (fig. 1).

ATTENTION: ELOIGNER LES ENFANTS DU FOUR PENDANT SON FONCTIONNEMENT.

La fixation du four sur le meuble s'effectue avec 4 vis "A" placees aux angles de l'encadrement de la porte du four. Ne pas saider de la porte comme levier pour entrer le four dans le meuble.
Ne pas exercer des pressions excessives sur la porte ouverte.

Encastrement pour le four ventilé et multifonction

Fig. 1

Encastrement pour le four statique

Fig. 1a

Bandeau

1. Thermostat
2. Commutateur
3. Programmateur électronique

4. Minuterie fin de cuisson

5. Lampe verte

6. Lampe jaune
7. Minuterie à alarmé sonore
8. Programmateur analogue et Horloge analogue

Éléments et opérations commandés par le sélecteur:

DECONGELATION

La lumière du four et le voyant vert s'allument comme pour toutes les autres fonctions du four.

Le ventilateur se met en route, mais sans propagation de chaleur (le thermostat n'est pas en fonction). La porte du four doit être fermée. Ce type de fonction permet la décongélation des alimentés en utilisant environ 1/3 du temps normalement employé.

CUISSON TRADITIONNELLE

Selectionner la tempéature désirée entre 50^ et 250^ .

Levoyant jaune s'allumera jusqu'à ce que la température programmée soit rejointe. On recommends de préchauffer le four avant d'introduire les aliments.

CUISSON VENTILEE

Le ventilateur et la résistance circulaire se mettent en route et la chaleur selectionnée, au moyen du thermostat sur une température comprise entre 50^ et 250^ , est diffusée de façon régulière et homogène dans toutes les parties du four.

Il n'est pas nécessaire de préchauffer le four avant d'introduire les aliments. On peut cuir deux types de plats différents (ex. viande et poisson), en respectant evidemment les différents temps de cuisson.

GRILL CENTRAL

Selectionner au moyen du thermostat la température choisisie, comprise entre 50^ et 250^ , en maintainant la porte du four fermée. Ce type de cuisson est spécialement indiqué pour les petites quantités d'aliments.

DOUBLE GRILL

Selectionner au moyen du thermostat la température可以选择, comprise entre 50^ et 250^ , en Maintenant la porte du four fermée ou semi-ouverte. Dans ce dernier cas, il faut utiliser le déflecteur. Ce type de cuisson est spécialement indiqué pour des plats consistants qui nécessrent l'action du grill sur toute la surface.

VENTILATEUR + GRILL

Régler le thermostat sur la température désirée comprende entre 50^ et 250^ . L'action du ventilateur, associée à l'action du grill permet une cuisson rapide et en profondeur des plats particuliers.

On conseille de rechauffer le four pendant quelques minutes avant d'introduire les alimentes.

VENTILATEUR + SOLE

Selectionner la température désirée pour ce type de cuisson particulièrement délicate et lente.

On déconseille de préchauffer le four.

Éléments et opérations commandés par le sélecteur:

CUISSON TRADITIONNELLE + VENTILATEUR

Selectionner la température désirée comprende entre 50^ et 250^ , en Maintenant la portedou four fermée. Ce type de cuisson est l'intégration entre cuisson conventionnelle et ventilée. Cuisson indiquée pour cuire (pain, pizza, lasagne).

On conseille de prechauffer le four.

LUMIERE FOUR

RESISTANCE SOLE

Selectionner la tempéature ajustate comprise entre 50^ et 250^ .
Ce type de cuisson est particulièrement indiqué pour rechauffer les alimentés.

RESISTANCE VOUTE

Placer le thermostat entre 50^ et 250^ .
Type de cuisson pour alimentés particulièrement délicats et pour conserver la chaleur après la cuisson.

GRILL + TOURNEBROCHE

Selectionner au moyen du thermostat la température可以选择, comprise entre 50^ et 250^ , en maintenant la porte du four fermée. L'insertion automatique du tournebroche s'effectue simultanément à l'allumage du grill.

VENTILATION SEMI-FORCEE AVEC SERPENTIN INFÉRIEUR.

L'hélice démarre avec le serpentin inférieur.
Le thermostat doit être préérége à la température désirée. Il n'est pas nécessaire de préchauffer le four.
Conseille pour chauffer ou cuire très lentement.

FONCTIONPIZZA

Cette fonction est conseillé pour cuire pizza et plats avec legumes. Les résistances de sole et circulaire et le ventilateur s'allument dans le même temps.

Table de cuisson
Plat	Temp. en °C	Niveau *Grille	Temps en min.
Gâteaux dans moule à pâté battue			Conseilè	Personelle
Galette, fouace	175 2 55	- 65
Fouace	175 3 60	- 70
Tarte	175 3 60	- 70
Gâteaux dans moule de pâté brisée
Fond de Tarte	200 3 8	- 10
Tarte au fromage, cheesecake	200 3 25	- 35
Tarte aux fruits	200 3 25	- 35
Gâteaux dans moule à pâté levée	180 3 30	- 45
Fond de Tarte
Pain blanc 1 kg de farine	200 3 25	- 35
Petites pâtisseries
Pâte brisée	200 3 10	- 15
Pâte à choux à la crème	200 2 35	- 45
Pâte biscuit	200 3 15	- 20
Lasagnes	225 2 40	- 50
Viandes (temps de cuisson pour chaque cm d'épaisseur)
Viandes rôties à cuisson longue (ex. veau rôti)	200 2 120	- 150
Viandes rôties à cuisson brève (ex. Roast beef)	200 2 60	- 90
Pain de viande	200 2 30	- 40
Volailles
Canard 1½ - 2 kg	200 2 120	- 180
Oie 3 kg	200 2 150	- 210
Poulet rôti	200 2 60	- 90
Dinde 5 kg	175 2 àpeu près 240
Gibier
Lévre	200 2 60	- 90
Cuisot de chevreuil	200 2 90	- 150
Cuisot de cerf	175 2 90	- 180
Légumes
Pommes de terre ou four	220 2 30	- 40
Tourde de légumes	220 2 30	- 40
Poisson
Truite	200 2 40	- 50
Mulet	200 2 40	- 50
Pizza	240 3 10	- 20
Grillades
Côtes de porc		4	8	-
Saucisses		4 10 - 12
Poulet à la grillade		2	25 - 35
Rôti de veau à la broche 0,6 kg			50 - 60
Poulet à la broche			60 - 70
* Le niveau de la grille est compté à partir du bas (exclus le dépôt sur le fond, le plat de récapération du jus ne pouvant alors être utilisé)
LES INFORMA TIONS DESSUS DONNÉES SONT INDICATIVES PUISQUE LE MODE ET LE TEMPS DE CUISSON SONT V A RIA BLES CONFORMÉMENT À LA QUALITÉ ET QUANTITÉ DES A LIMENTS EMPLOY ÉS POUR LA CUISSON

Comment utiliser le grill

Placer les alimentes a griller sur la grille ou dans un plat aux bords très bas.
Introduire la grille dans le four au niveau le plus élevé possible.

Introduire le plat de récapération des graisses au niveau immédiatement sous la grille.

Mettre en marche la résistance du grill:

A. Pour le four Statique: Pos. selecteur

B. Pour le four Ventilé : Pos.
sélécteur

du

C. Pour le four Multifonction-Ventilé : Pos. du sélecteur
D. Pour le four Multifonction: Pos. du sélecteur

Selon le type d'aliment (viandes, poissons, volailles...) ne pas oublier de le returner afin d'exposer les deux faces aux rayons infrarouges du grill

Voici quelques temps de cuisson à titre purement indicatif:

Aliment à griller	Temps de cuisson en minutes
	1° face 2°	face
Viandes basses ou fines	6		4
Viandes modérément épaisses	8		5
Poissons fins et sans écaille	10		8
Poissons modérément volumineux (ex. truite, saumon)	15 12
Saucisses	12 10
Toast	5		2

Comment utiliser le tournebroche (ou priun) - Fig. 2

Il est possible d'utiliser le tournebroche qui fonctionne avec le grill. Avec avoir embroché sur la longueur les aliments, le bloquer avec les deux petites fourchettes. Ensuite proceder de la manière suivante:

A) Introduire la pointe de la broche dans le trou de l'arbre du moteur place sur l'arriere du four
B) Placer le support pour la broche.
C) Deyisser la poignee de la broche.

D) Placer le plateau de récapération des graisses au niveau le plus bas.
E) Placer le bouton de commande sur la pos. pourmettre en marche le petit moteur.
F) A la fin de la cuisson, visser la poignée sur le broche etPTRirer le tout du four.(Fig.2).

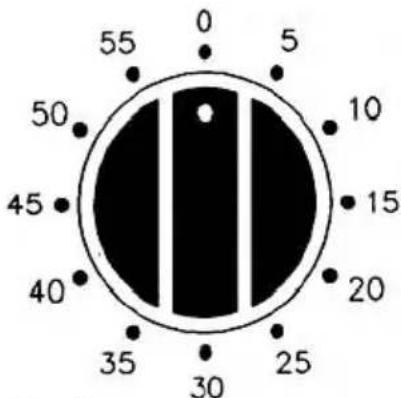

Minuterie à alarme sonore - Fig. 3

Elle peut être reglee pour une période maximale d'une heures.

Le retentissement du signal sonore n'interrompt pas le fonctionnement du four. Pour regler la minuterie, tourner le bouton (Fig. 3) à droite jousqu'à 60 minutes. Ramener le bouton en le tournant à gauche sur le temps désire.

Le signal sonore retentira une fois la durée可以选择 écoulée.

Fig. 3

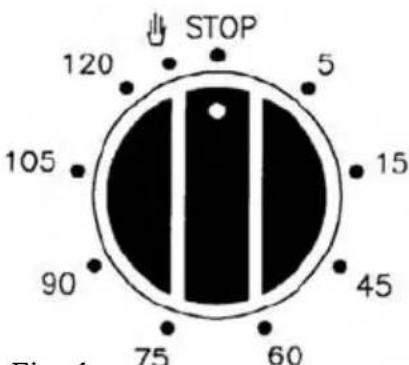

Minuterie de fin de cuisson 120 minutes -F i g.4

La fonction de ce programmeur est d'interrompre le fonctionnement du four une fois la durée de cuisson écoulée.

1) FONCTIONNEMENT

Tournier le bouton du thermostat sur la température désirée. Tournier le bouton du programmateur sur la durée de cuisson désirée (max 120 minutes). Une fois la durée可以选择 écoulée, le programmateur émettra un signal sonore, et interrompra le fonctionnement du four.

2) POSITION MANUELLE

Pour faire fonctionner le four manuellement sans fixer le temps de cuisson, tournier le bouton (Fig. 4) sur la position

Fig. 4

Programmateur analogue - Fig. 5

Régler l'heure en appuyant sur le bouton de commande "A" et en le tournant dans le sens contraire des aiguilles d'une montre.

Selectionner 1'heure de début de cuisson en tirant vers l'extérieur le bouton de commande "A" et en le tournant dans le sens contraire des aiguilles d'une montre jusqu'à faire coïncider l'index "B" avec l'heure de début cuisson désirée.

Selectionner l'heure de fin de cuisson en tournant le bouton de commande "A" dans le sens contraire des aiguilles d'une montre jusqu'à faire coincider le temps désiré (max 180) avec l'index de referencia fixe (en correspondence du XII).

A la fin de la cuisson, le four s'eteint automatiquement et la sonnerie d'avertissement se met en fonction, on peut l'arreter en tournant le bouton "A" jusqu'au symbole 出

Si on peut utiliser le four en excluant l'horloge de programmation (fonctionnement manuel) il faut tourner le bouton "A" jusqu'à faire coïncider le symbole avec l'index de referencia fixe.

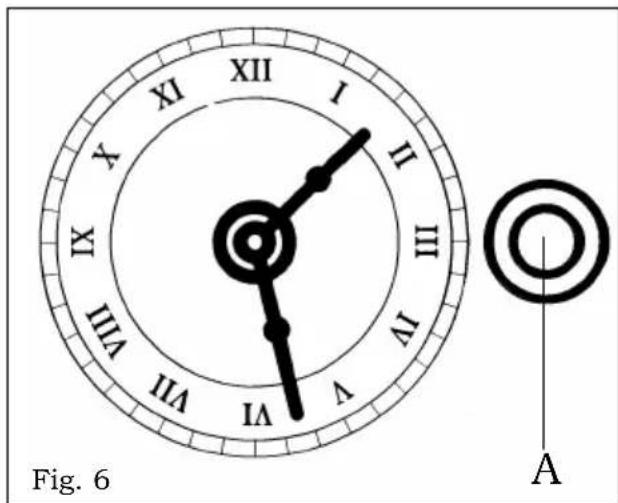

Horloge analogue - Fig. 6

Réglage de l'horloge : pour la mise au point de l'heure exacte, appuyer et tourner dans le sens des aiguilles d'une montre ou dans le sens contraire le bouton "A".

Programmateur électronique - Fig. 7

Leprogrammateur electronique regroupe les fonctions suivantes:

• Horloge de 24 h. avec affichage lumineux
• Timer, avertisseur sonore jusqu'à maximum 23 h. et 59 min.
  -Programme en mode automatique de début ou fin cuisson
• Programme en mode semi-automatique (soit seul début cuisson soit seul fin cuisson).

Description des fonctions des boutons

"TIMER" AVERTISSEUR SONORE

Description des symboles lumineux

« AUTO » - (clignant) - Programmateur en mode automatique mais non programme.

«AUTO» - (allumé en permanence) - Programmateur en mode automatique et programme.

Cuisson en mode programme en cours

Avertisseur sonoreprogramme

et «AUTO» (tous les deux clignotants) - erreur de programmation.
Aucun symbole lumineux sauf les nombres de l'horloge:
Programmateur en mode manuel.

Fig. 7

Horloge digitale

Les chiffres de l'horloge montrent les heures (0-24) e les minutes.

A la première mise sous tension ou après une interruption du courant trois chiffres clignotent sur le panneau.

Pour la mise à l'heure exacte, il faut en.
foncer simultanément les boutons et EN MÉME TEMPS enfoncer ou le bouton [+] ou le bouton [-] jusqu'à fixer l'heure exacte. La vitesse de réglage dépend de la pression exercée sur les boutons [+] et [-].

Cuisson manuelle (sansutilisation duprogrammateur)

Pour utiliser le four en mode manuel, donc sans'utilisation duprogrammateur, il faut annuler le clignotement de «AUTO» en,enfantant le bouton

Si "AUTO" ne s'eteint pas (ela veut qu'il y a encore un programme de cuisson en mémoire) il faut annuler le programme en,enfantant jusqu'à la mise à zéro de l'horloge.

Cuisson en mode automatique (début et fin cuisson)

1)Programmerla durée de cuisson en enfoncant le bouton
2)Programmer l'heure de fin cuisson en enfoncant le bouton
3) Déterminer la température et le programme de cuisson désirés en utilisant les boutons du thermostat et du commutateur.

Après ces opérations le symbole «AUTO» s'allumera en permanence, cela signifie que le four a étéprogrammé.

Voilà un exemple pratique: l'utilisateur souhaite une cuisson de 45 minutes, qui doit terminer à 14 h.

• Enforcer jusqu'à fixer 0.45.
• Enconcer jusqu'à fixer 14.00.

Après ces opérations l'heure de l'horloge réapparaître et le symbole «AUTO» s'allumera, cela signifie que le programme a été accepté et mémorisé.

A 13.15 h. (14.00 h moins 15 minutes) le four s'allumera automatiquement.
Pendant la cuisson les symboles et «AUTO» s'allumeront.

A 14.00 h. le four s'eteindra automatiquement, un signal sonore retentira jusqu'à ce que l'on enforce la touche

Cuisson semi-automatique

A. Programmation du temps de cuisson

B. Programmation de l'heure de fin cuisson

A) Détérminer le temps de cuisson désiré en,enfantant le bouton

Le four s'allumera immédiatement.

Les symboles «AUTO» et s'allumeront.

Écoulé le temps de cuisson programme le four s'eteindra, un signal sonore intermittent retentira arrêtier le signal sonore comme décrit ci-dessus.

B) Fixer 1 'heure de fin cuisson en enforcant le bouton

Le four s'allumera immédiatement. Les symboles «AUTO» et «s'allumeront.

A 1'heure fixée de fin cuisson, le four s'eteindra et un signal sonore intermittent retentira arreter le signal sonore comme décrit ci-dessus. Le programme de cuisson peut être visualisé à tout moment en,enfantant le bouton correspondant.

La programmation peut etre aussi annulée à tout moment en enforcant le bouton

et en mettant a zéro l'horloge. Ensuite en enforcant le bouton 山 le four peut etre utilise en mode manuel.

Timer = signal sonore

Le «timer» est uniquement un averisseur sonore qui peut etre regle pour une periode maximale de 23 heures et 59 min. Regler le timer en enforcant le bouton et meme temps [+ ou[-] jusqu'autenir le temps choisi.

Après avoir fixé le temps, l'heure de l'horloge reparait et le symbole s'allume.

Le compte à rebours commercera immédiatement et peut être visualisé à tout moment en,enfantant le symbole

A la fin de ce temps, le symbole s'eteindra et un signal sonore intermittent retentira jusqu'à ce que l'on l'arrête en enfonçant le bouton.

ATTENTION! L'interruption de l'alimentation électrique entraîne la mise à zéro de l'horloge et l'annulation de tous les programmes.

Lorsque l'alimentation électrique est rétablie trois zéros clignant apparaisent et on peut programmer de nouveau la cuisson.

UTILISATION DU PROGRAMMATEUR ÉLECTRONIQUE

A Température
B Programme automatique
C Durée et mode manuel
D Indicateur minutes

Réglage de l'horloge

Quand on allume le four, l'ecran de visualisation affiche les caractères 00.00 de manière intermittente. Pour régler l'horloge, appuyer en même temps sur les touches et . A l'aide des touches +/- à la droite, régler l'heure. La touche "+" permet d'augmenter la valeur et la touche "-" de la diminuér à une vitesse directement proportionnelle à la durée de la pression des touches. Àpres avoir régle l'heure, le point entre les heures et les minutes continues à clignoter pendant 7 secondes.

Pour modifier l'heure, repeter l'operation.

Mode de fonctionnement manuel

Appuyer en même temps sur les touches et

Si un programme de cuisson a ete auparavant regle, le symbole "AUTO" (B) s'eteint et le symbole (C) s'allume.

Tout programme régle précédemment est annulé.

Fonctionnement semi-automatique avec temps de cuisson

Selectionner la fonction Temps de cuisson et programmer le temps désiré en utilisant les touches +/- à la droite. Les symboles "AUTO" (B) et casserole (C) s'allument sur l'écran de visualisation. Quand l'heure courante est égale au temps de fin de cuisson, la cuisson se termine et le symbole de la casserole (C) s'eteint. Le four émet un signal acoustique; le symbole "AUTO" (B) clignote. La cuisson est terminée.

Fonctionnement semi-automatique avec fin de cuisson

Selectionner la fonction Fin temps de cuisson et programmer le temps de fin de cuisson désiré en utilisant les touches +/- à la droite. Les symboles "AUTO" (B) et casserole (C) s'allument sur l'ecran de visualisation. Tourner la manette du commutateur sur la fonction désiré et celle du thermostat sur la température désirée.

Quand l'heure courante est égale au temps de fin de cuisson, le four arrêté la cuisson et le symbole de la casserole (C) s'éteint. Le four émet un signal acoustique et le symbole "AUTO" (B) clignote.

Fonctionnement automatique

1) Régler la durée de la cuisson en appuyant sur la touche e sur les touches + / - a la droite.
2) Régler le temps de fin de cuisson en appuyant sur la touche et sur les touches +/- à la droite.
3) Régler la température et le programme de cuisson avec les manettes du thermostat et du commutateur.

Après cette programmation, le symbole "AUTO" (B) s'allume: cela signifie que le four a ete programmé. Quand l'heure courante correspond au temps de debut de cuisson, le symbole de la casserole (C) s'allume et le four se met en fonction.

Temps de début de cuisson = Temps final de cuisson - Durée de la cuisson. Exemple: la cuisson dure 45 minutes et doit se terminer à 14.00 heures.

• Appuyer sur et sur “+” jusqu'à atteindre 0.45.

• Appuyer sur et sur “+” jusqu'à atteindre 14.00.

Une fois que la programmation est terminée, l'heure s'affiche sur l'ecran et le symbole "AUTO" (B) clignote continulement. Cela signifie que le programme de cuisson a eté mémorisé.

A 13.15 (14.00 moins 45 minutes), le four s'allume automatiquement. Durant la cuisson, le symbole de la casserole (C) et le symbole "AUTO" (B) restent allumés.

A 14.00, le four s'eteint automatiquement tandis que le symbole "AUTO" (B) clignote. Le symbole de la casserole (C) s'eteint et le four émet un signal acoustique qui continua à sonner tant qu'on ne l'arrête pas.

Timer

Selectionner la fonction Timer. Le temps est pré-réglé à 5 minutes. Pour le modifier, utiliser les touches +/- à la droite.

Quand le point entre les heures et les minutes de même que le symbole commencent à clignoter, cela peut dire que le compte à rebours a démarré. L'écran affiche l'heure et les minutes du compte à rebours mais en appuyant sur le symbole 0 , il est possible deCHOISIR si I'on désire afficher le compte à rebours ou l'heure courante.

Signalacoustique

Le signal acoustique donne a la fin du temps regle ou bien a la fin d'un programme de cuisson pour une durée de 7 minutes. Pour l'eteindre, appuyer sur une touche qualconque de saisie d'un programme (les trois premières a la gauche).

Il est également possible de régler le volume du signal acoustique: pour cela, garder la pression sur la touche “-” à la droite pendant 2 secondes lorsque l'heure s'affiche.

Début du programme et commandes

Appuyer sur la touche du temps de cuisson ou bien de fin de cuisson pour connaître le temps restant.

Signal d'erreur dans la saisie des données

Quand on saisit une mauvaise donnée, on entend le signal acoustique et le symbole "AUTO" (B) clignote.

Effacement d'un programme

Il possible d'effacer un programme en appuyant simultanément sur les touches et.

Choix des fonctions

Pour désir l'une des fonctions ci-dessous, tourner la manette du sélecteur.

On verra s'afficher les fonctions suivantes:

Eclairage

190^ C

50^

190^

250^

165^ C

165^

165^

Décongélation

Il est possible de modifier la température affichée en utilisant les touches + / - à la gauche, en allant d'un minimum de 40^ à un maximum de 250^ avec une variation de 5^ à la fois. Le symbole ^ clignotera jusqu' à ce que l'on atteigne la température souhaitée.

Replacement de la lampe à l'intérieur du four - Fig. 8

Le four est équipé d'une lampe avec les caractéristiques suivantes:

25W

Fixation a vis E-14

T 300^

ATTENTION: Couper le courant du four en débranchant la fiche de l'installation électrique.

Dévisser le couvercle de protection « A » en, sens contraire aux aiguilles d'une montre.

Dévisser la lampe et la remplacer par une autre lampe.

Remonter le couvercle de protection « A » (Fig. 8).

Démontage de la porte - Fig. 9

Pour facilitier le nettoyage du four, il est possible de démonter la porte en faisant opérant sur les charnières comme il suit:

Charnières à cavaliers mobiles

Les charnières A sont munies de deux cavaliers mobiles B.

En soulevant le cavalier B, la charnière se débouché de son logement.

Après cette opération il faut soulever la porte vers le haut et l'extraire vers l'extérieur, pour effectuer ces opérations prendre la porte sur les cotés à proximé des charnières.

Pour remonter la porte enfiler avant tout les charnières dans leur coulisses.

Enfin, avant de fermer la porte, ne pas oublier desteroler les deux petits cavaliers mobiles B qui ont servi pour accrocher les deux charnieres.

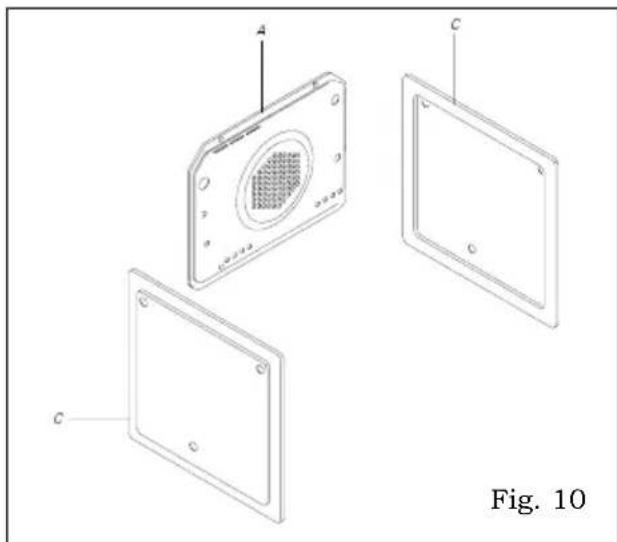

Installation des panneaux autonettoyants (optionnel) - Fig. 10

1) Fixer avec les vis la paroi arrêté (A).
2) Les côtes (C) se fixent en détachant les grilles laterales.
3) Ensuite remetre le tout en place.

Accessoires en dotation - Fig. 11

L'appareil peut etre equipe de guides laterales qui doivent etre accroches aux parois du four. Faire glisser les grilles et la lechefrite sur les guides laterales en dotation.

Les guides laterales peuvent etre enlevées en exerçant une legere pression en bas sur le detail A.

Nettoyage et entretien du four

Attention: Avant de proceder à l'entretien du four, il faut toujours débrancher la fiche de la prise de courant ou couper l'alimentation au moyen de l'interrupteur général de l'installation électrique.

Nettoyage du four: Le nettoyage du four non équipé de panneaux auto-nettoyants, doit s'effectuer après usage, four étéint mais encore tiède, afin que la pellicule de graisse produit par les vapeurs de la cuisson sur les parois soit encore facile à éliminer, de plus, les taches et les éclaboussures de graisse n'ont pas encore une croûte dure et constante.

Retirer les supports lateraux en fil chromé: tirer vers le haut la partie avant pour les décrocher des parois. Nettoyer le four avec un tissu impregné de produit lessiviel, rincer et secher.

S'il reste encore des tâches ou des coulées, placer sur le fond du four un chiffon humide imbibé d'ammoniac, fermer la porte et après quelques heures, laver le four avec de l'eau chaude et un détergent liquide, rincer et essuyer avec soin, utiliser un chiffon doux avec de l'eau et du savon; n'utiliser jamais de produits en poudre contenants des abrasifs.

Le fabricant décline toute responsabilité pour les accidents causés par une mauvaise installation ou une mauvaise'utilisation de l'appareil.

Afin de produit des apparciels toujours alignés sur les techniques modernes, et/ou afin d'obtenir des améliorations constantes de la qualité des produits, la société se réserve le droit d'apporter des modifications sans préavis.
