Marque	AEG
Modèle	PN 3500 X
Type de produit	Perceuse à percussion
Puissance nominale	750 W
Puissance utile	375 W
Régime à vide	970 min⁻¹
Vitesse en charge	740 min⁻¹
Perçage à percussion max.	4200 min⁻¹
Énergie de coup individuelle	3,4 J
Diamètre de perçage dans le béton	30 mm
Diamètre de perçage dans l'acier	16 mm
Diamètre de perçage dans le bois	40 mm
Couronne dentée à percussion max.	82 mm
Diamètre du collier de serrage	43 mm
Poids (sans câble)	3,6 kg
Accélération (bras/main)	9,5 m/s²
Niveau de pression acoustique	95 dB(A)
Niveau de puissance acoustique	106 dB(A)
Alimentation	Monophasé, tension secteur (230 V)
Classe de protection	Classe II (double isolation)
Entretien	Nettoyer les orifices de ventilation ; remplacer les balais (charbons) usés par un SAV agréé
Accessoires inclus	Poignée supplémentaire, couronne dentée
Utilisation conforme	Perçage à percussion et burinage de la pierre, perçage du bois, métal et plastique
Garantie	Consulter la brochure Garantie/Adresses SAV

FOIRE AUX QUESTIONS - PN 3500 X AEG

Comment utiliser la fonction percussion sur la perceuse AEG PN 3500 X ?

Pour activer la percussion, tournez le sélecteur de mode sur la position percussion. Utilisez cette fonction pour percer dans la pierre, le béton ou la brique. Pour le perçage du bois, du métal ou du plastique, désactivez la percussion.

Quels sont les diamètres de perçage maximum ?

Les diamètres maximum sont : 30 mm dans le béton, 16 mm dans l'acier, 40 mm dans le bois, et 82 mm avec une couronne dentée dans les briques.

Comment changer les balais (charbons) ?

Lorsque les balais sont usés, il est recommandé de faire effectuer le changement par un service après-vente agréé AEG. Cela garantit le bon fonctionnement et prolonge la durée de vie de la machine.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours une protection acoustique, utilisez la poignée supplémentaire fournie, et tenez l'appareil par les surfaces isolées pour éviter les chocs électriques. Débranchez la fiche avant toute intervention.

Comment nettoyer la perceuse ?

Veillez à ce que tous les orifices de ventilation du moteur soient propres. Utilisez un chiffon sec ou une brosse douce. Ne jamais utiliser d'eau ou de solvants.

Quels accessoires sont disponibles pour ce modèle ?

La perceuse accepte les accessoires AEG standard, notamment des couronnes dentées, des forets pour béton, acier et bois, ainsi que des burins. Consultez le catalogue d'accessoires pour plus d'informations.

La perceuse peut-elle être utilisée pour le burinage ?

Oui, le marteau pneumatique rotatif AEG PN 3500 X peut être utilisé pour le burinage de la pierre en mode percussion avec un burin adapté.

Que faire en cas de bruit excessif ?

Le niveau de pression acoustique est de 95 dB(A) (K=3 dB). Portez une protection auditive. Si le bruit semble anormal, vérifiez que les charbons ne sont pas usés ou que la machine n'est pas endommagée.

Comment régler la vitesse de perçage ?

Le variateur de vitesse permet d'ajuster la vitesse en fonction de la matière. Pour les matériaux durs, utilisez une vitesse plus élevée ; pour les matériaux mous, réduisez la vitesse. La vitesse à vide est de 970 min⁻¹.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès des stations de service après-vente AEG ou directement chez AEG Elektronwerkzeuge. Indiquez toujours le numéro à dix chiffres de la plaque signalétique.

MODE D'EMPLOI PN 3500 X AEG

Puisance nominale de réception	.750 W	.900 W
Puisance utilis	.375 W	.450 W
Régime à vide	.970 min-1	1040 min-1
Vitissée en charge	.740 min-1	.800 min-1
Percage à percussion max.	4200 min-1	4500 min-1
Énergie de coup individuelle	3,4 J	3,8 J
α de perçage dans le baton	30 mm	32 mm
α de percage dans acier	16 mm	16 mm
α de percage dans bois	40 mm	40 mm
Couronne dentée à percussion pour briques et briques silico-calcaire	82 mm	82 mm
α du collier de surrage	43 mm	43 mm
Poids sans cable de réseau	3,6 kg	3,6 kg
Acceleration type évaluée au niveau du bras et de la main	9,5 m/s2	10,5 m/s2
Niveaux sonores type évalués
Intensité de bruit (K = 3 dB(A))	.95 dB (A)	.97 dB (A)
Niveau de bruit (K = 3 dB(A))	.106 dB (A)	.108 dB (A)
Valeurs de mesures obtuenes conformément à la norme européen 60 745.

AVERTISMENT! Lisez toutes les consignes de sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie ou des blessures graves. Bien garder tous les avertissements et instructions.

Instructions de sécurité

Portez la protection acoustique. L'influence peut provenir de la surdité.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Maintenez l'appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l'outil de coupe peut toucher des lignes électriques dissimulées ou le propre câble. Le contact avec un câble sous tension met les parties métalliques de l'appareil sous tension et provoque une décharge électrique.

Les prises de courant sont trouvées à l'extérieur doivent être équipées de disjoncteurs différentiels conformément aux prescriptions de mise en place de chaque institution. Veillez à en tenir compte lors de l'utilisation de cet appareil.

Toulouse portes des kettos protectifs en travaillant avec les établissements de la société solidité et à semelles antidérapantes et un tabouret siègent:

recommendances

Ne jamais enlever les copeaux ni les écailles lorsqu la machine est en marche.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit tout se couvrir en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée. Lors du perçage dans les murs, les plafonds ou les planchers, toujours faites attention aux câbles électriques et aux conduits de gaz et d'eau.

Les poussées qui sont dégagées pendant les travaux sont souvent nocives pour la santé et ne devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les poussées.

Utilisation conforme aux prescriptions

Le marteau pneumatique rotatif peut être utilisée dansermpolyvalente pour le perçage à percussion et le burinage de la pierre, ainsi que pour le perçage du bois, du métal et du plastique.

Comme indiqué, la machine n'est concrètement qu'une utilisation normale.

Declaration ce de conformite

Nous déclarés sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 607.45, EN 55014-1, EN 55014-2, EN 61000-3, EN 61000-4, EN 61000-5, EN 61000-6, EN 61000-7, EN 98/37/CE, 2004/108/CE

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans démontage est possible car la classe de protection IP est donnée.

Entretier

Tenir tous les orifices de ventilation de la partie moteur propres.

Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire effectuer, outre le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine.

N'utiliser que les pièces et accessoires AEG. Pour des pièces dont l'échéance n'est pas décrite, s'adresser à la clause 23 des stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. Sadirosser, en indiquant bien le nombre à dix chiffres portés sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektronwerkzeuge, Max-Eythi-Straße 10, D-71364 Winnenden, Germany.

Symboles

Veillez lire avec soin le mode d'emploi avant la mise en service

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoire - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires.

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/95/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition sur le niveau national, les appareils électriques doivent être collectés par et destinés au recyclage respectueux de l'environnement.

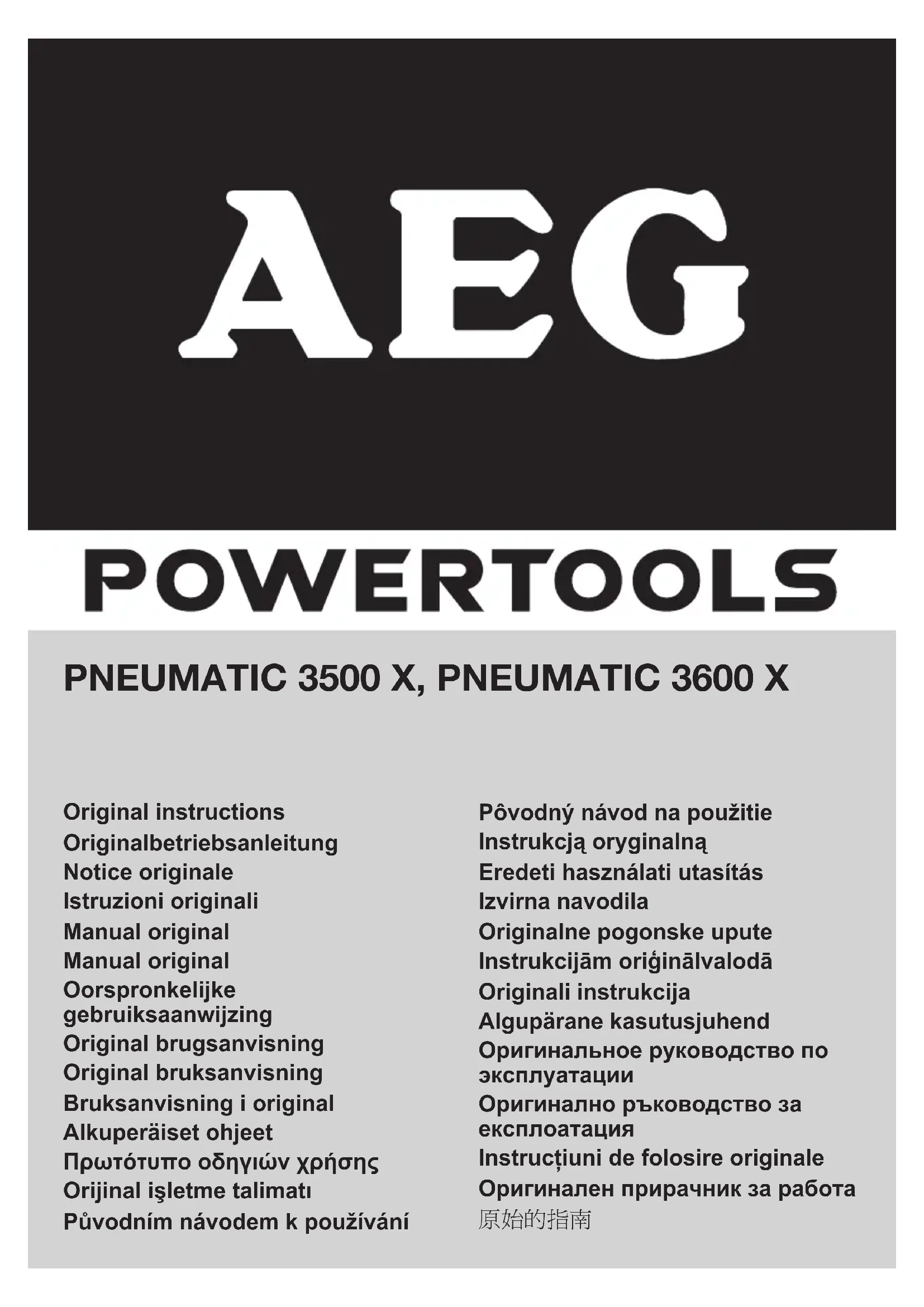

PNEUMATIC 3500 X PNEUMATIC 3600 X
