RCEX3 - Thermostat MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Thermostat
Compatibilité	Compatible avec divers systèmes de chauffage et climatisation
Plage de température	5°C à 30°C
Affichage	Écran LCD rétroéclairé
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort
Installation	Installation murale, nécessite un câblage électrique
Alimentation	Alimentation électrique 230V
Maintenance	Vérification régulière des connexions électriques
Sécurité	Protection contre les surcharges électriques
Dimensions	Dimensions compactes pour un montage facile
Poids	Léger, facilitant l'installation
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - RCEX3 MITSUBISHI

Comment réinitialiser le thermostat MITSUBISHI RCEX3 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 5 secondes. L'écran s'éteindra puis se rallumera, indiquant que la réinitialisation est réussie.

Que faire si le thermostat MITSUBISHI RCEX3 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté en électricité. Assurez-vous que le disjoncteur n'est pas déclenché. Si le problème persiste, essayez de remplacer les piles si votre modèle en utilise.

Pourquoi mon thermostat MITSUBISHI RCEX3 affiche-t-il une température erronée ?

Assurez-vous que le thermostat est installé loin des sources de chaleur ou de froid direct, comme les fenêtres ou les ventilateurs. Vous pouvez également recalibrer le thermostat dans les paramètres si nécessaire.

Comment changer la température de consigne sur le MITSUBISHI RCEX3 ?

Utilisez les boutons '+' et '-' sur le thermostat pour ajuster la température de consigne à votre convenance. L'écran affichera la nouvelle température sélectionnée.

Le thermostat MITSUBISHI RCEX3 fonctionne-t-il avec un système de chauffage à eau ?

Oui, le thermostat MITSUBISHI RCEX3 est compatible avec divers systèmes de chauffage, y compris les systèmes à eau chaude. Veillez à consulter le manuel pour les instructions d'installation spécifiques.

Que faire si le thermostat MITSUBISHI RCEX3 ne communique pas avec le système de chauffage ?

Vérifiez que le thermostat est correctement configuré pour votre type de système. Assurez-vous aussi que les fils sont bien connectés et que le mode de fonctionnement est correctement sélectionné.

Comment activer le mode éco sur le MITSUBISHI RCEX3 ?

Pour activer le mode éco, appuyez sur le bouton 'Mode' jusqu'à ce que l'option 'Éco' apparaisse sur l'écran. Cela permettra d'économiser de l'énergie tout en maintenant un confort optimal.

Le thermostat MITSUBISHI RCEX3 peut-il être contrôlé à distance ?

Oui, si votre modèle dispose de la fonctionnalité Wi-Fi, vous pouvez le contrôler à distance via l'application mobile dédiée, disponible sur les plateformes Android et iOS.

MODE D'EMPLOI RCEX3 MITSUBISHI

TÉLECOMMANDE RC-EX3 NOTICE D'UTILISATION

MITOSUBHI KANY INDUSTRIES

Nous vous remercions d'avoir acquis la TÉLÉCOMMANDE assurant le contrôle de notre climatiseur autonome.

Cette notice d'utilisation fournit des consignes de sécurité. Il convient de dire attentivement cette notice avant toute utilisation, afin de garantir le bon fonctionnement de l'unité.

Cette notice doit etre conservee en lieu sur, de sorte a pouvoir etre consultee si neccessaire.

Si l'appareil change de propriétaire, veuillez vous assurer de transmettre cette notice et le manuel d'installation au nouveau propriétaire. Il est déconseillé à l'utilisateur d'insteller ou de déplacer l'appareil à sa seule discrétion. (Dans ce cas, le fonctionnement de l'appareil et la sécurité de l'utilisateur ne pourrait être garantis.)

1. Avant l'utilisation 2

Consignes de sécurité 2

Précautions à prendre en ce qui a trait à l'élimination des déchets 3

Charactéristiques de l'unité 3

Noms et fonctions des éléments de la télécommande 4

Fonctions du menu 6

2. Fonctions du menu 8

Marche 8

Arret. 8

Modifier le mode de fonctionnement 9

Modifier la températe régée 9

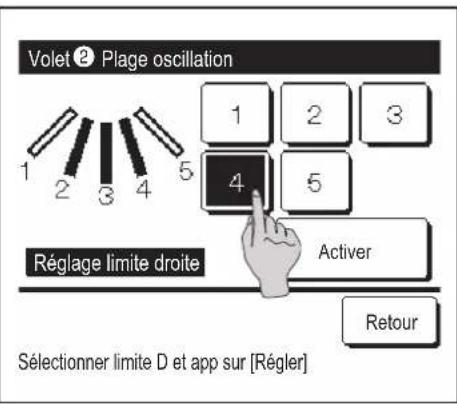

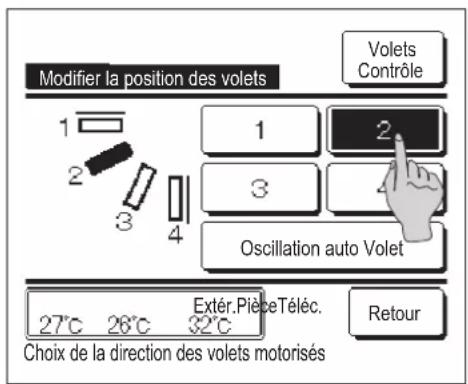

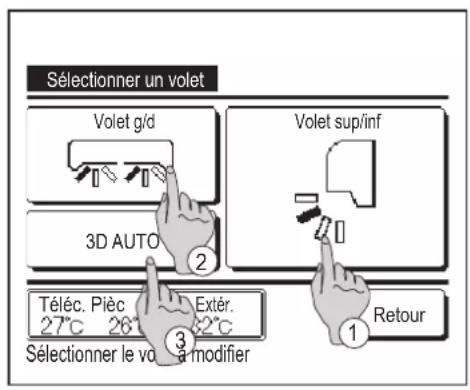

Modifier la position des volets 10

Modifier la vitesse de ventilation 13

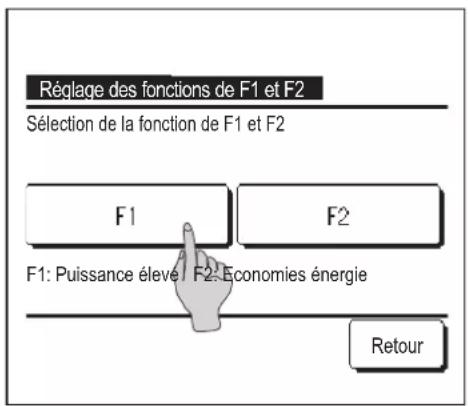

Fonctions assurerés par les interrupteurs F1 et F2. 13

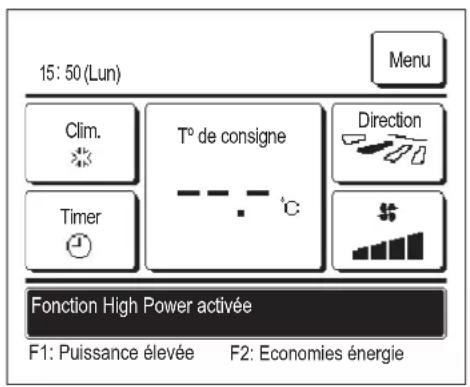

Mode High power 14

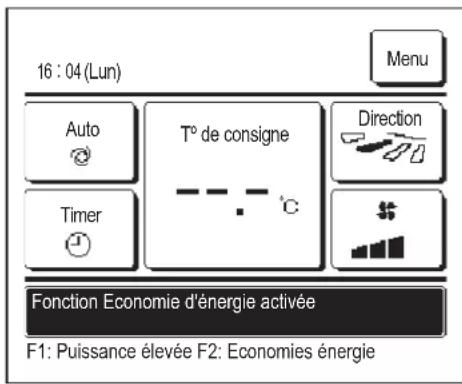

Mode Economie d'énergie 15

3. Aperçu rapide des fonctions du menu ... 16

Aperçu rapide des fonctions du menu 16

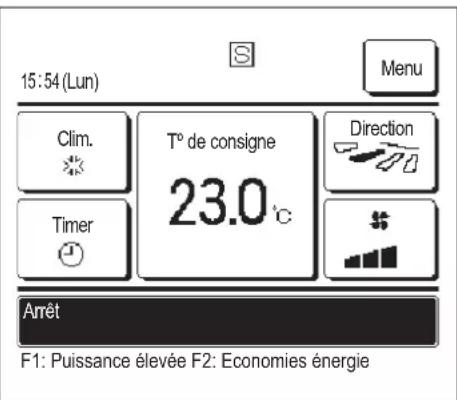

Limitations sur les télécommandes secondaires 18

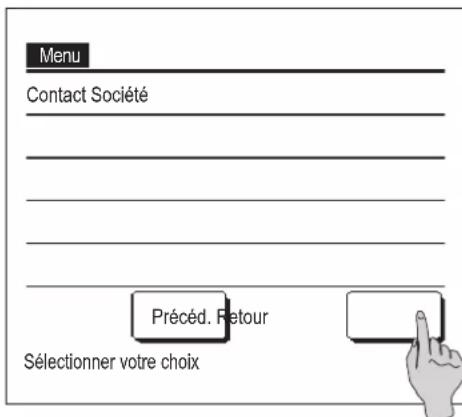

Modes de fonctionnement sur les écrans du menu 19

Précautions s'appliquant à chaque écran de paramétrage ....20

4. Reglages et modes 21

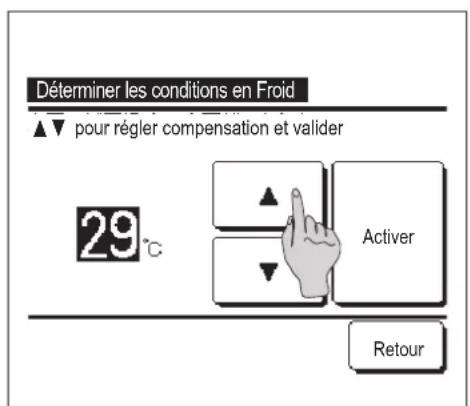

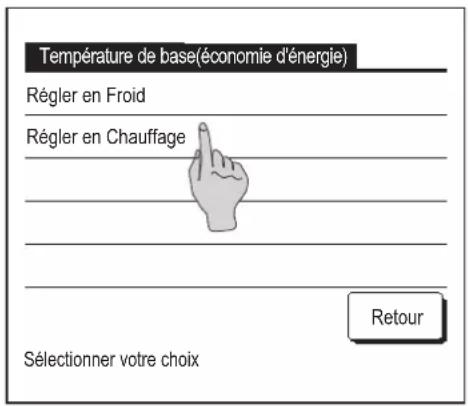

Réglage Economie d'énergie [mot de passage administrateur] ...21

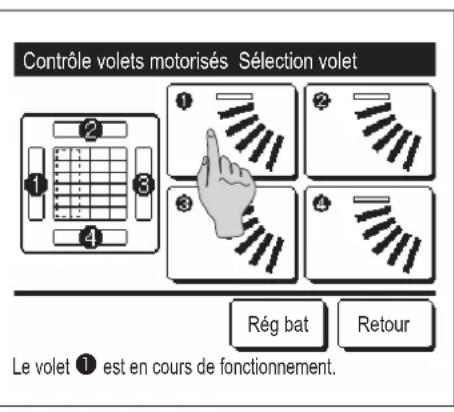

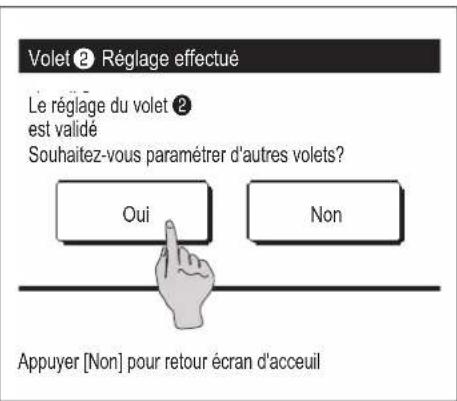

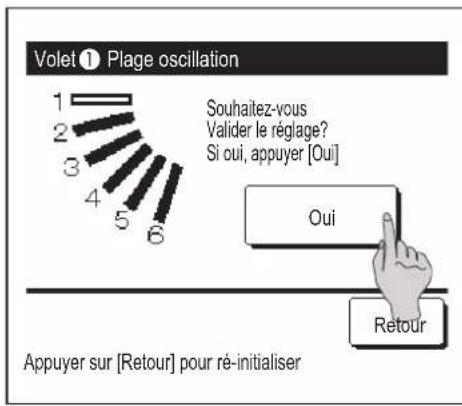

Contrôle individuel des volets motorisés 27

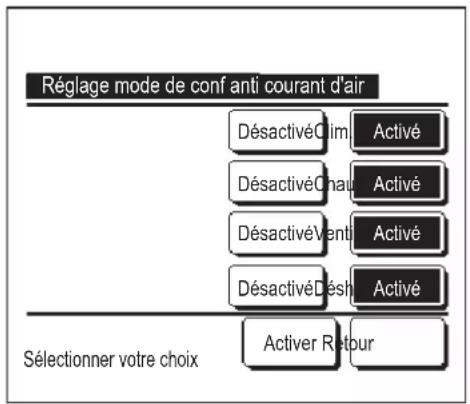

Réglage système anti courant d'air (pour l'utilisation d'un panneau anti courant d'air) 31

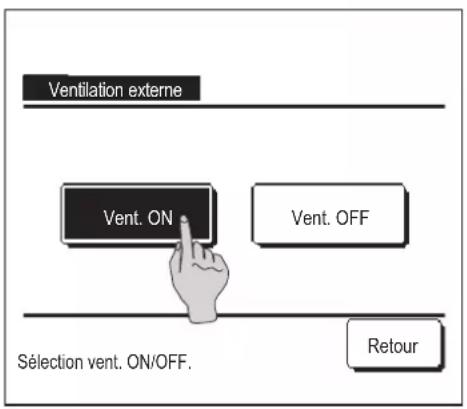

Fonctionnement de la ventilation (si un dispositif de ventilation est installé) 32

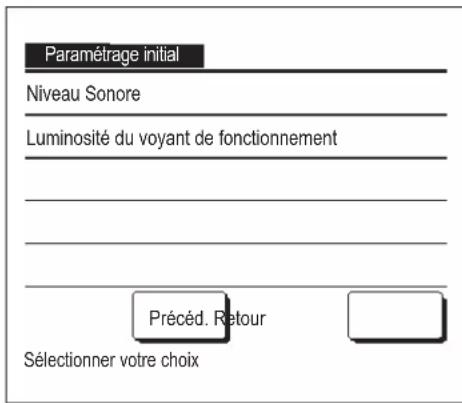

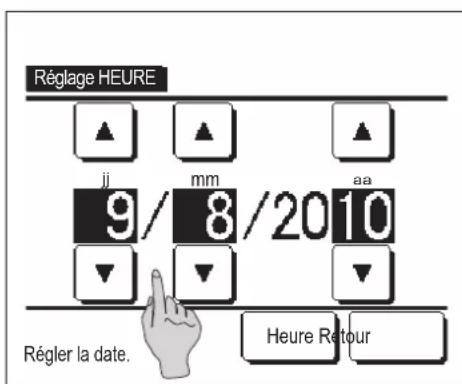

Réglages initiaux 33

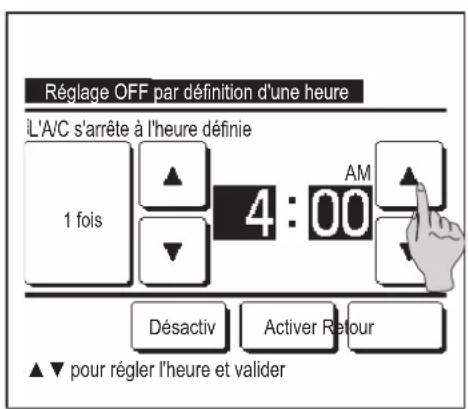

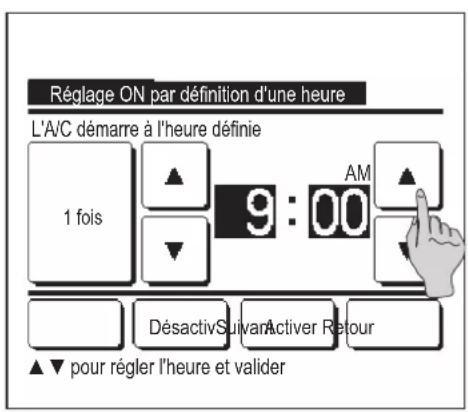

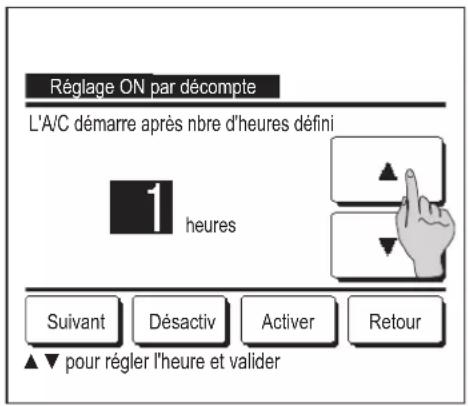

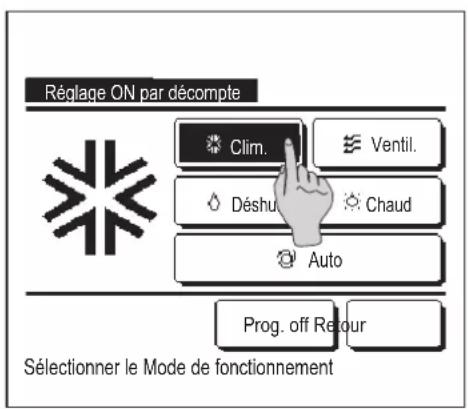

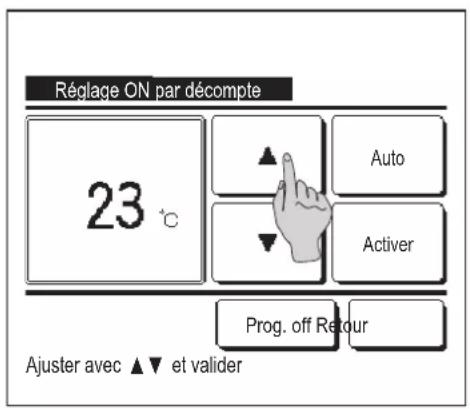

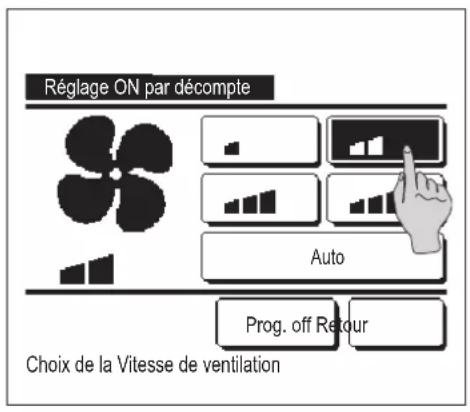

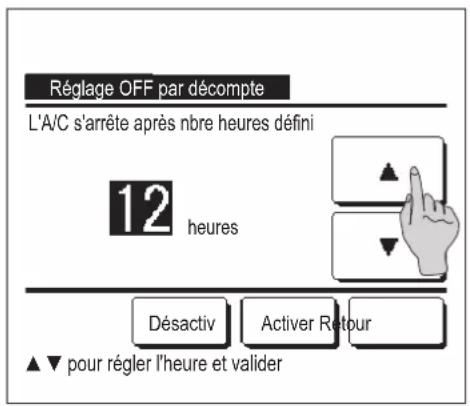

Timer 37

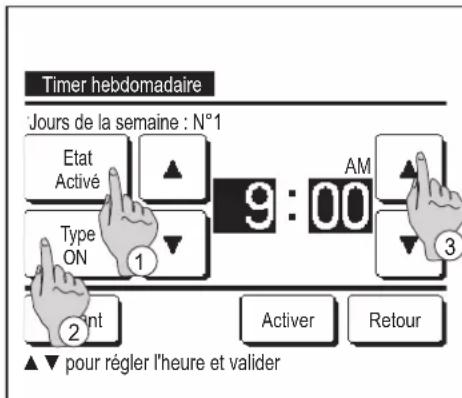

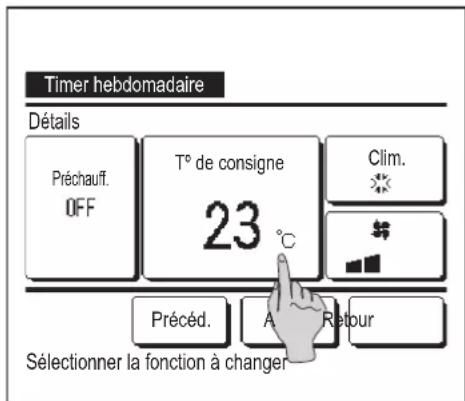

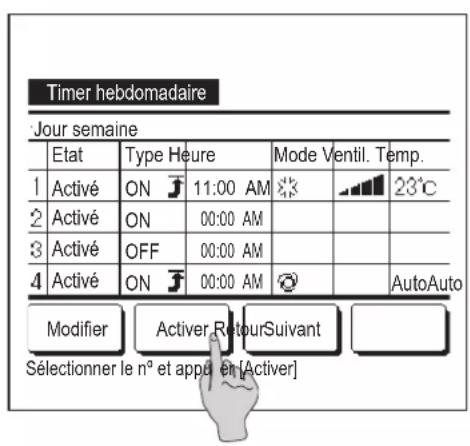

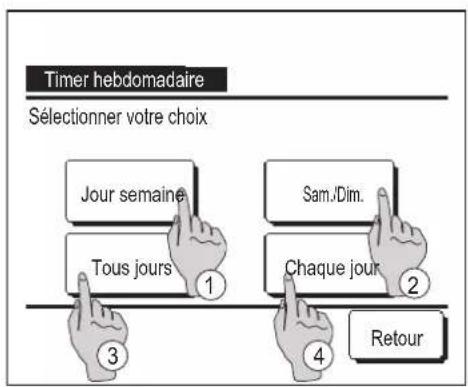

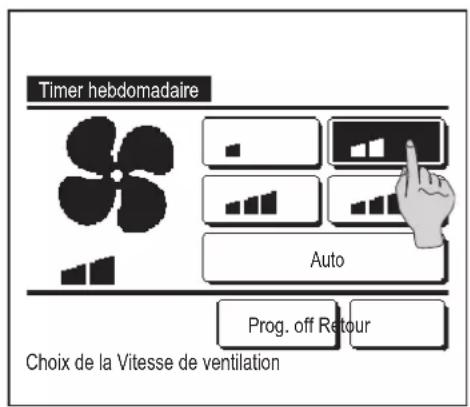

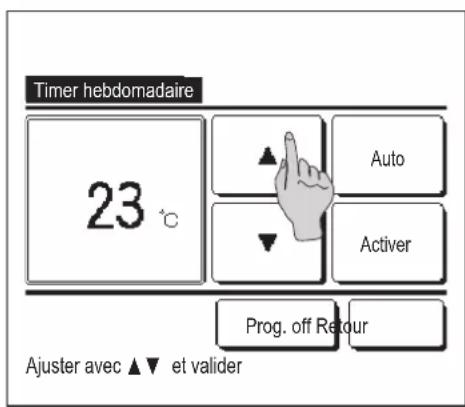

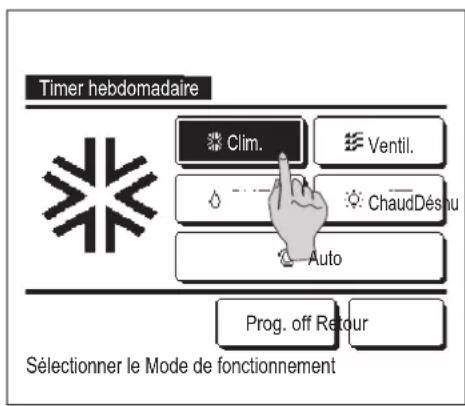

Timer hebdomadaire 42

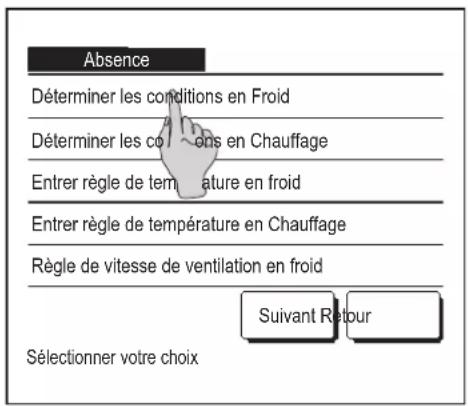

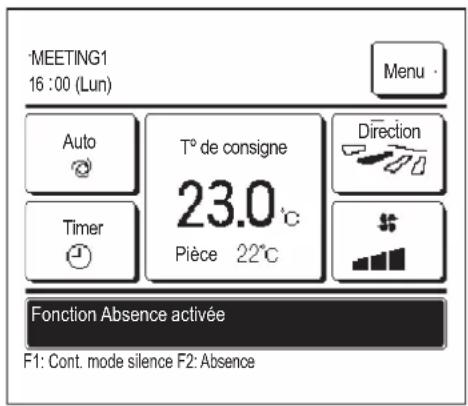

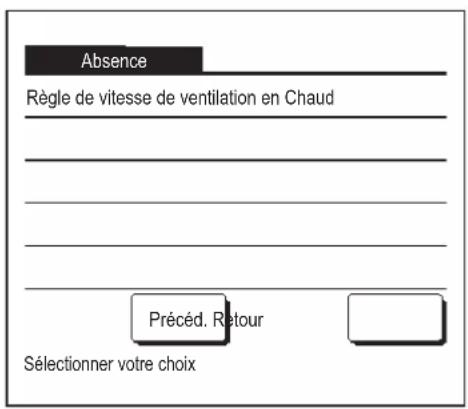

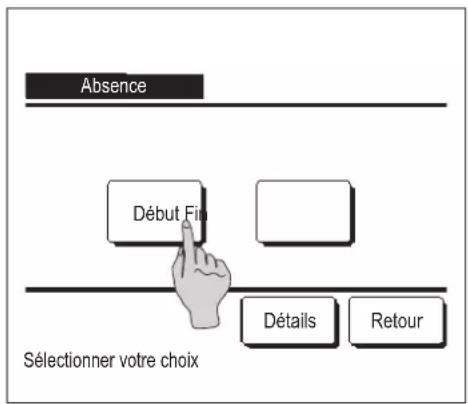

Mode absence [Mot de passer administrateur] 46

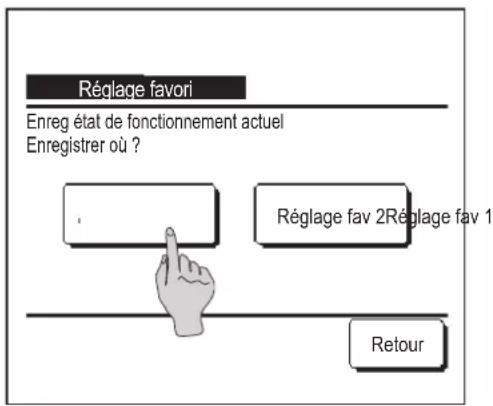

Enregistrer des préférences 49

Réglagefavori 50

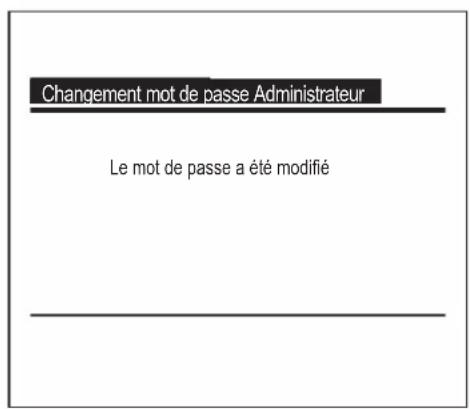

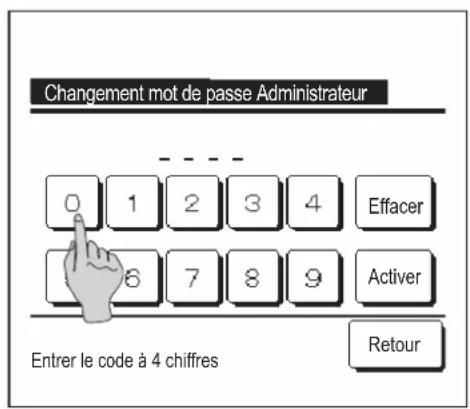

Réglages administrateur [mot de passer administrateur] 51

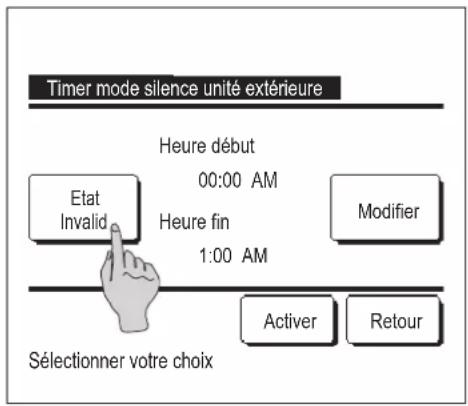

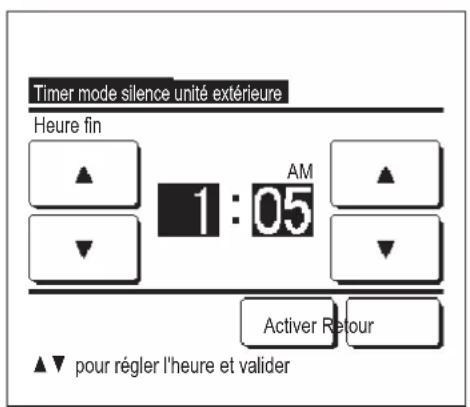

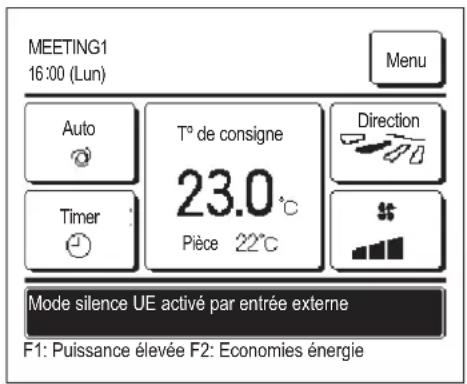

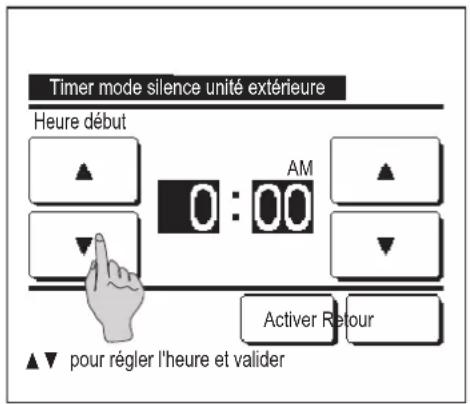

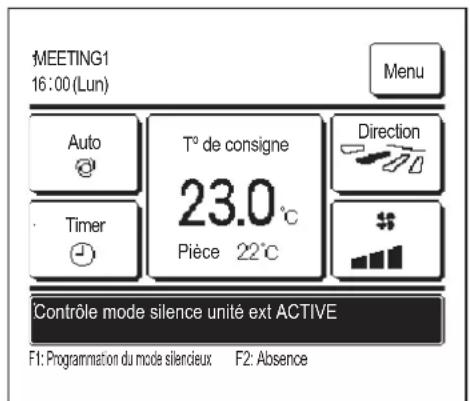

Programmation du mode silencieux 64

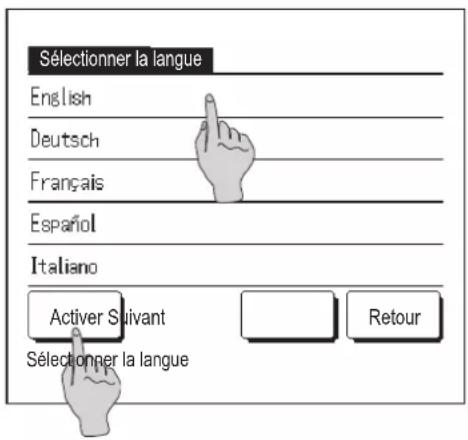

Selectionner la langue 65

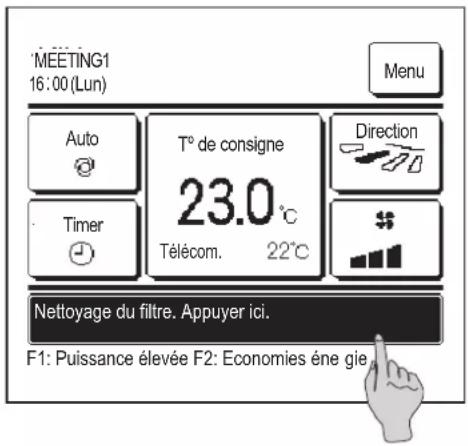

Initialisation fentre 65

5. Entretien de l'unité et de l'écran LCD ... 67

Entretien de l'unité et de l'écran LCD 67

6. Informations utiles 68

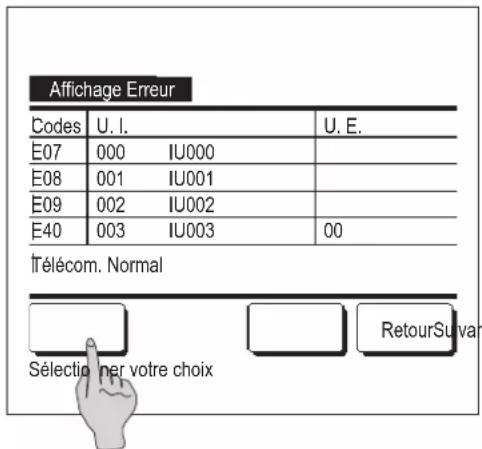

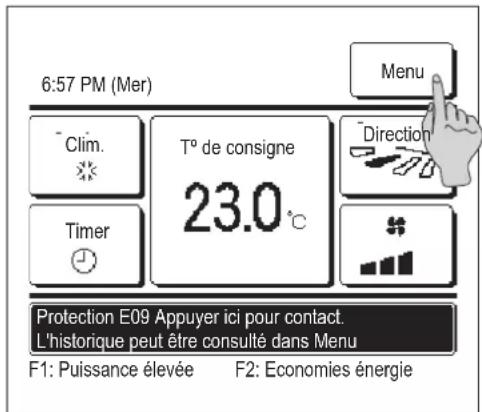

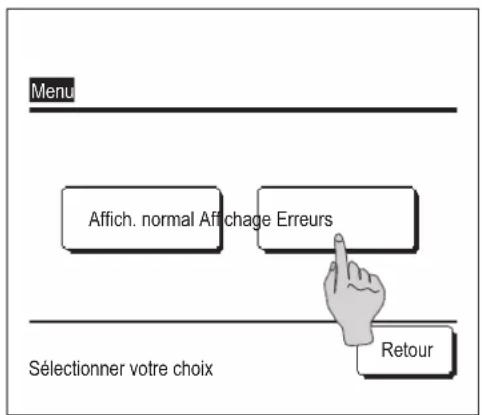

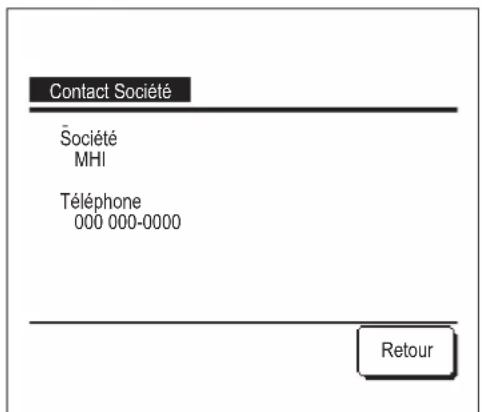

Affichage des erreurs et coordonnées du SAV 68

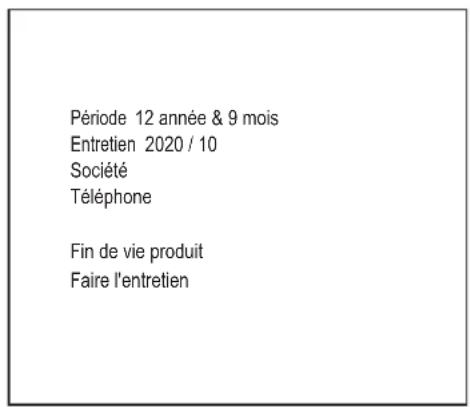

7. Avis de date d'inspection 69

8. Emplacement des messages 69

9. Service après vente 73

Note

L'interrupteur d'alimentation doit être activé 6 heures avant que le climatiseur ne soit utilisé, afin de le protégger (le réchauffeur du carter est alimenté, et le compresseur est réchauffé).

L'interrupteur d'alimentation ne doit pas non plus etre désactive (le rechauffeur du carter est alimenté et le compresseur est rechauffependant I'arrêt du compresseur. Ainsi, le compresseur est protégé contre toute defaillance eventuelle causée par la stagnation du liquide réfrigérant).

1. Avant l'utilisation

Consignes de sécurité

• Les consignes de sécurité figurant dans cette notice d'utilisation doivent être bien lues afin de garantir le bon fonctionnement de l'unité.

Ces consignes doivent toujours être respectées, étant donné que chaque élément décrit joue un role important dans la sécurité de l'utilisateur.

ÀVARTISSEMENT	Le non respect de ces consignes pourrait entraîner de graves conséquences (blessure sévère, décès...).
ÀTTENTION	Le non respect de ces consignes pourrait provoquer des blessures corporelles et des dégâts matériels.

• Les pictogrammes suivants sont utilisés dans le texte.

À ne jamais faire. Toujours suivre les instructions		données.
Le contact avec l'eau est totalement interdit.			L'humidité sur les mains est totalement interdite.

• Cette notice doit être conservée en lieu sur, de sorte à pouvoir être consultée si nécessaire. Montrer cette notice au personnel technique qui déplacera ou réparera cet apparéil. Si l' apparéil change de propriété, s'assurer de transmettre ce manuel d'installation au nouveau propriétaire.
• Les travaux de câblage électrique ne doivent être réalisés que par des spécialistes qualifiés.

△AVERTISSEMENT
	Consulter le revendeur pour installer cet apparéil. Une installation non conforme réalisée par un personnel non qualifié peut provoquer des chocs électriques, un incendie ou la chute de l'appareil.
	Consulter l'installateur en cas de déplacement, démontage ou réparation de l'appareil. Ne jamais modifier l' apparéil. Une mauvaise manipulation peut provoquer blessure, chocs électriques, incendie, etc...
	Ne pas utiliser des substances combustibles (spray capillaire, insecticide, etc...) à proximité de l'appareil. Ne pas utiliser de benzène et de dissolvant pour nettoyer l'unité. Cela pourrait provoquer des craquements, des chocs électriques ou un incendie.
	Le fonctionnement de l' apparéil doit être interrompu en cas de situation anormale. Si le fonctionnement se poursuit dans ces conditions, l' apparéil peut tomber en panne, causer des chocs électriques, un incendie, etc. En cas de condition anormale (odeur de brûlé, etc.), il convient d'interrompre le fonctionnement de l' apparéil, de désactiver l'interrupteur d'alimentation et de consulter le revendeur.
	Les enfants âgés d'au moins 8 ans et les personnes avec des capacité physiques, sensorielles mentales réduites ou qui sont inexpérimentées ou manquent de connaissances, peuvent utiliser l' apparéil à la condition de le faire sous supervision ou d'avoir reçu les consignes nécessaires à son utilisation en toute sécurité et de connaître et comprendre les risques liés à son utilisation.

ATTENTION

Ne pas utiliser ou laisser un tiers utiliser l'unité ou la télécommander pour jouer avec.

Une mauvaise utilisation peut entraîner des problèmes de santé.

La télécommande ne doit jamais être démontée par l'utilisateur. Si l'utilisateur touche involontairément les composants internes de l'appareil, il risque de l'endommager ou de subir un choc électrique. Si la partie interne de l'appareil doit être inspectée, consulter le revendeur.

La télécommande ne doit pas être lavée à l'eau ou avec un produit liquide. Cela pourrait provoquer une panne, un choc électrique ou un incendie.

Il est déconseilé de toucher les composants ELECTriques, les touches ou les écrons avec des mains mouillées. Cela pourrait provoquer une panne, un choc électrique ou un incendie.

Ne pasbitset au rebut la télécommande vous-même. Cela pourrait nuire à l'environnement. Le revendeur sera en mesure d'indiquer àquel moment la télécommande devra être mise au rebut.

Note

La télécommande ne doit pas être installée à un endroit exposé à la lumière directe du soleil, ou à des températures ambiantes susceptibles de dépasser les 40 °C ou de chuter sous les 0 °C. Cela pourrait provoquer une déformation, une décoloration ou une panne.

Ne pas utiliser de benzène, de dissolvant, de lingettes, etc. pour nettoyer la télécommande. La télécommande pourrait se décolorer ou tomber en panne. Elle doit être essuyée avec un chiffon bien essoré après avoir été impregné d'un détergent neutre dilué. À la fin du nettoyage, elle doit être essuyée à l'aide d'un chiffon sec.

Le cable de la télécommande ne doit être ni tiré ni tordu. Une panne pourrait en résulter.

Les touches de la télécommande ou l'écran ne doivent pas être touchés à l'aide d'un objet pointu. Des dégats ou une panne pourrait en résulter.

Précautions à prendre en ce qui a trait à l'élimination des déchets

Ce symbole peut apparaitre sur votre produit de climatisation. Il signifie que les déchets d'équipements

electrique et electronique (DEEE, tel que decrit dans la directive 2012/19/UE) ne doit pas etre jetes avec les

ordures menagères. Les climatiseurs doivent être traités à une installation de traitement autorisé afin d'être réutilisés,

recyclés ou récapérés et non pas être jetés et ajoutés au flux des déchets municipaux. Veuillez contacter l'installateur ou

les autorités de votre localité pour obtenir plus d'information.

Caracteristiques de l'unité

Fonction Description
Dimensions du produit	120 (L) x 120 (H) x 19 (D) mm (ne comprend pas la partie saillante)
Poids 0,20 kg
Alimentation 18 VCC
Consommation 0,6 W
Environnement d'utilisation	Température : De 0 à 40 °C
Matériaux Boîtier : ABS

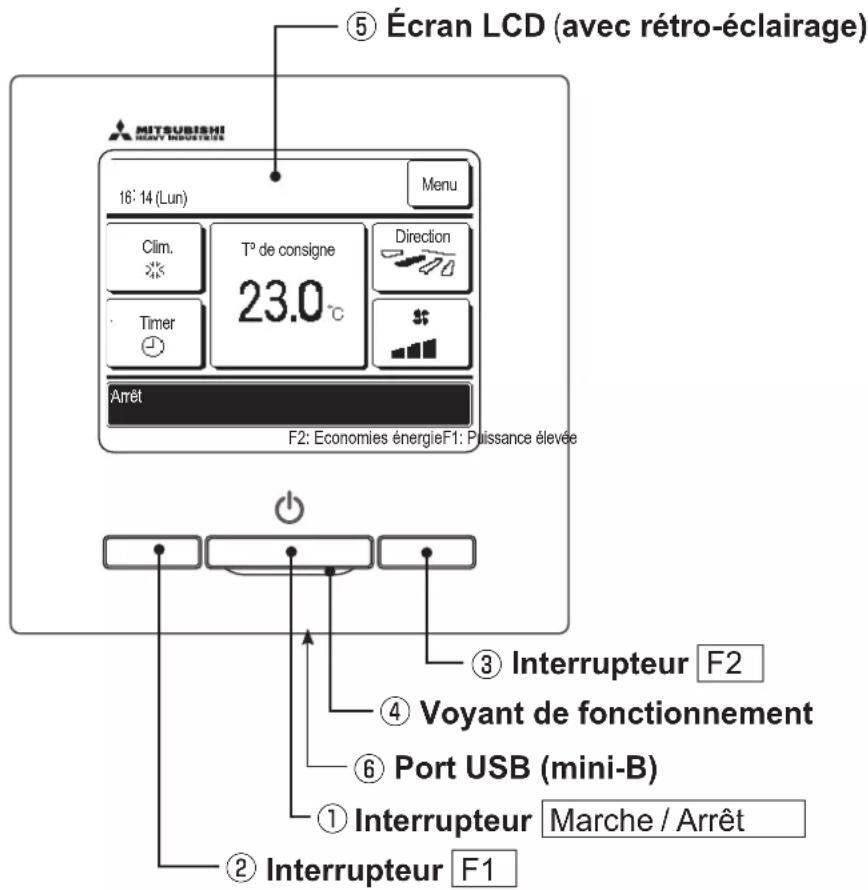

Noms et fonctions des éléments de la télécommande(Partie opérationnelle)

L'écran tactile, activé par une pression du doigt sur l'écran LCD, est utilisé pour toutes les fonctions à l'exception de celles assurées par les interrupteurs ① Marche/Arrêt, ② F1 et ③ F2.

① Interrupteur Marche / Arrêt

Une pression sur la touche demarre l'appareil, une autre pression l'arrête. (E8 page 8)

② Interrupteur F1 ③ Interrupteur F2

Cette touche lance la fonction définie dans le menu de modification des fonctions des interrupteurs ( page 63).

page 13)

④ Voyant de fonctionnement

Cevoyant émet une lumière verte (jaune-vert) pendant le fonctionnement. Si une erreur se produit, I'éclairage devient rouge (orange).

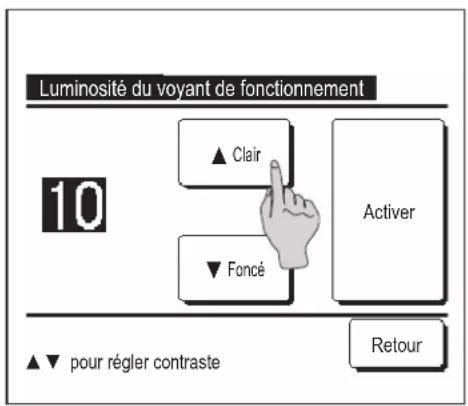

La lumière duvoyant de fonctionnement peut etre modifiee.

( page 37)

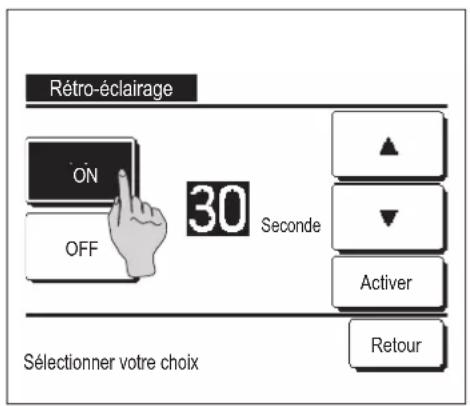

⑤ Écran LCD (avec rétro-éclairage)

Une pression sur l'écran active le rétro-éclairage.
Le rétro-éclairage se désactive automatiquement si

I'écran n'est pas utilisé pendant un certain temps.

Cette durée ne peut pas etre modifiee.

page 36)

Si la fonction de retro-éclairage est activée et qu'une pression est exercée sur l'écran alors qu'il n'est pas allumé, seul le retro-éclairage s'active. (Les fonctions assurerées par les touches ①, ② et ③ sont exclues.)

⑥ Port USB

Le port de connexion USB (mini-B) permet le raccordement à un ordinateur individuel (PC).

Pour les méthodes de fonctionnement, se référer à la notice jointe au logiciel spécifique à la connexion par ordinateur portable (Télécommande, logiciel de paramétrage).

Note

• Lors de la connexion à un ordinateur portable, ne pas raccorder simultanément d'autres éléments via un port USB.

Veuillez vous assurer de raccorder directement l'ordinateur, sans utiliser d'interface de type hub, etc.

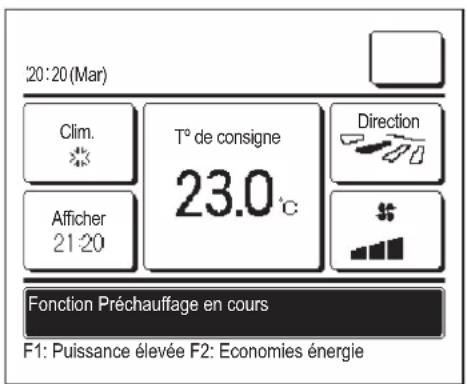

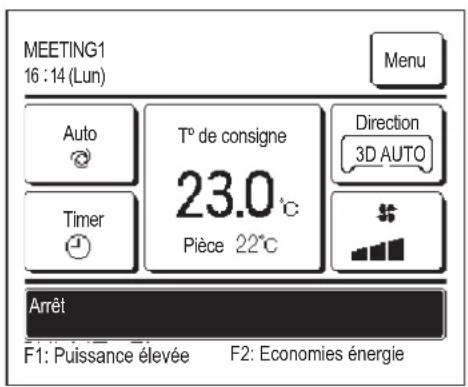

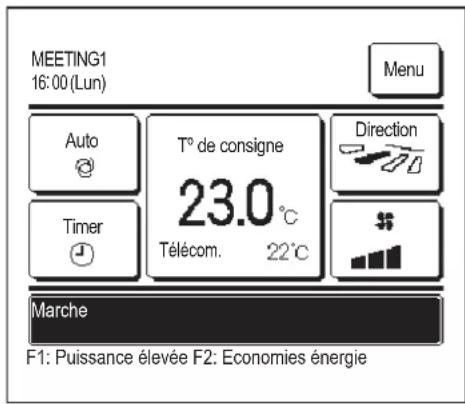

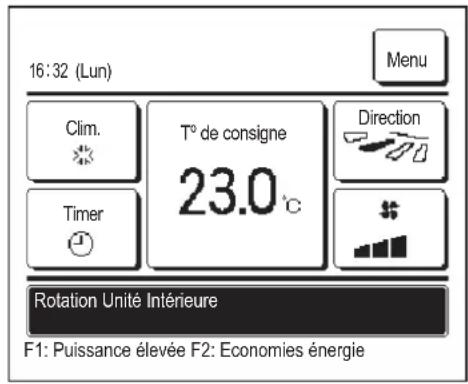

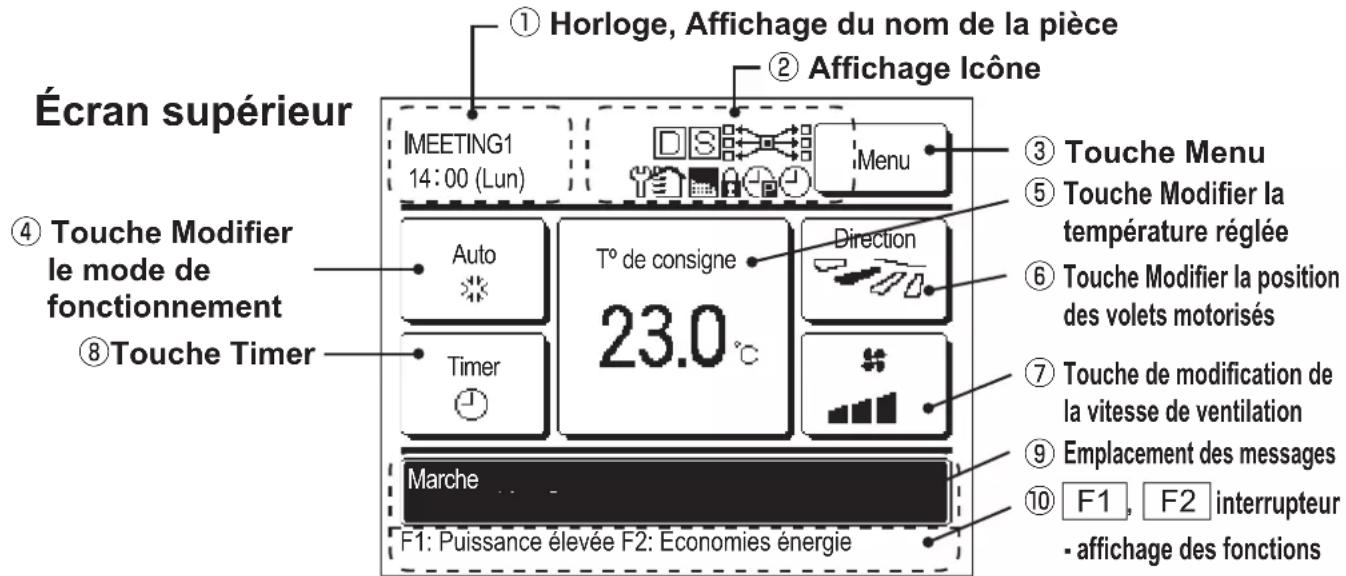

Noms et fonctions des éléments de la télécommande (TD) (Écran)

*Toutes les iconônes sont illustrées pour facilitier l' explication.

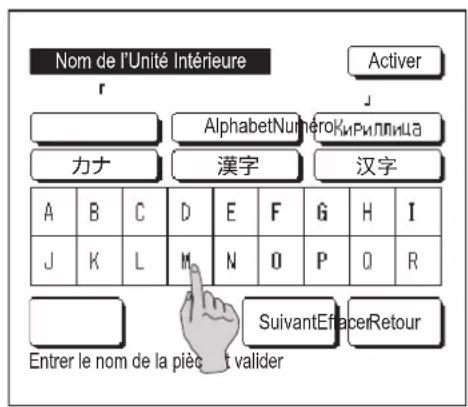

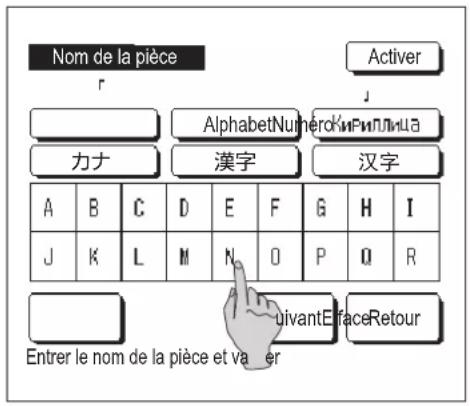

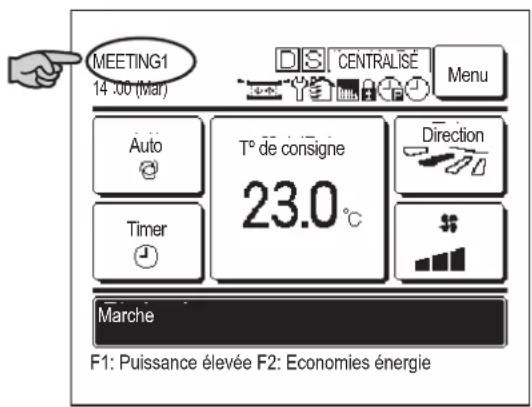

① Horloge, Affichage du nom de la pièce

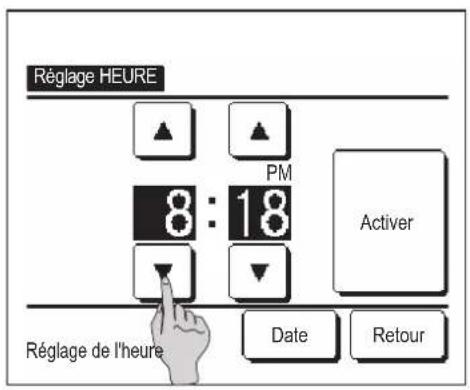

Affiche l'heure actuelle (page 33) et le nom de la piece (page 58).

② Affichage Icône

Chaque icône s'affiche si l'un des paramètres suivants est seLECTIONné.

Quand la demande de limitation de puissance est activée.

S Quand le paramétrage est fait depuis une télécommande esclave. (18 page 18)

Quand la
telecommande centralisée
(optionsnelle) est en fonctionnement.

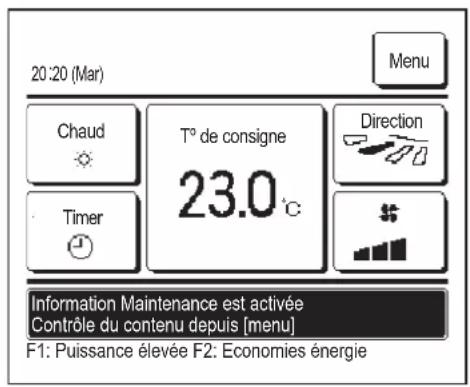

Quand la maintenance periodique est nécessaire. (xF page 69)

Quand la ventilation fonctionne. (page 32)

Quand le «voyant
f literature » est activé.
(6 page 65)

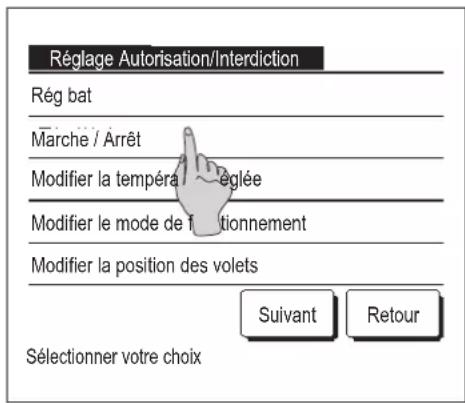

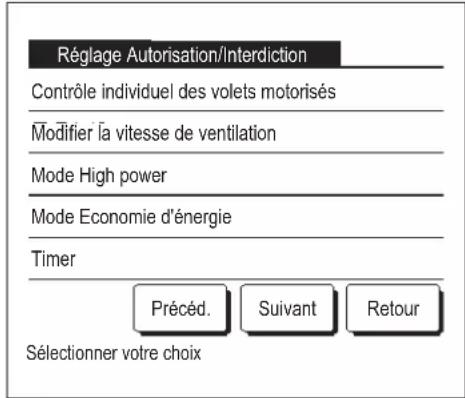

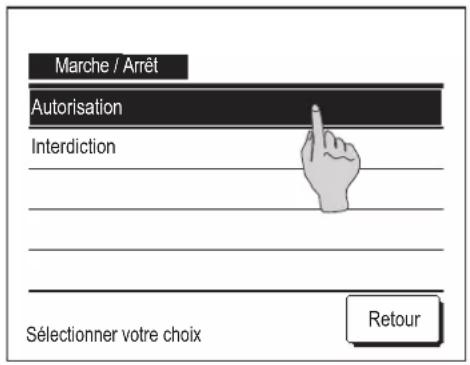

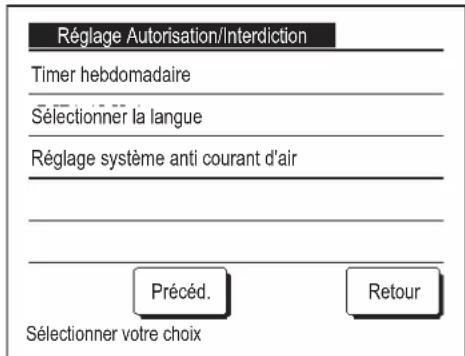

Lorsque la configuration des autorisations/interdictions est effectuee. (157 page 52)

Quand la programmation de limitation de puissance est activée. (page 22)

Quand la programmation hebdomadaire est parametre. page 42

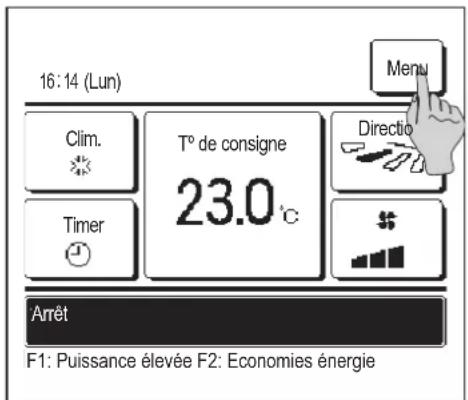

③ Touche Menu

Pour le paramétrage et la modification d' éléments autres que ④-8, appuyer sur la touche Menu. Quand les éléments du menu sont affichés, en selectionner un et le paramétrer.

④ Touche Modifier le mode de fonctionnement (14 page 9)

Affiche le mode de fonctionnement actuel. Appuyer sur cette touche pour modifier le mode.

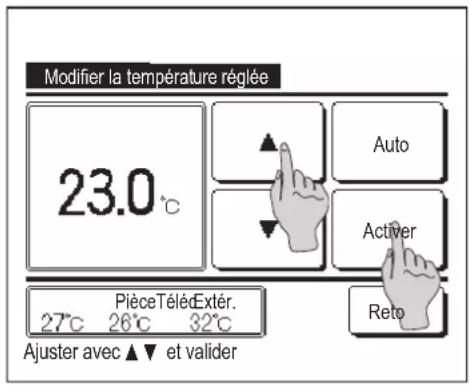

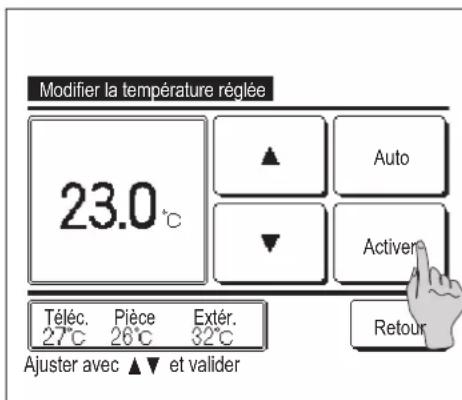

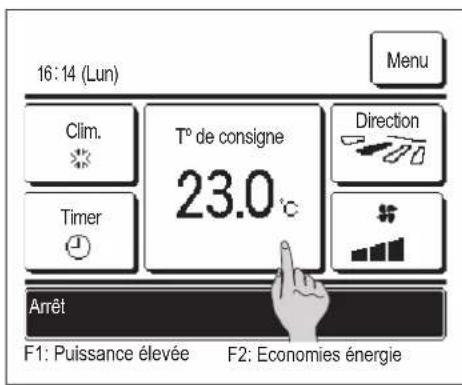

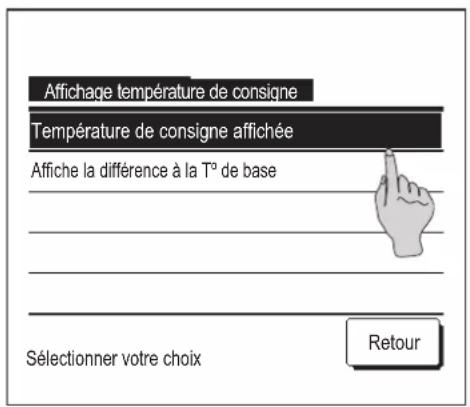

⑤ Touche Modifier la température régée ( page 9)

Année la température de consigne actuelle. Appuyer sur cette touche pour la modifier.

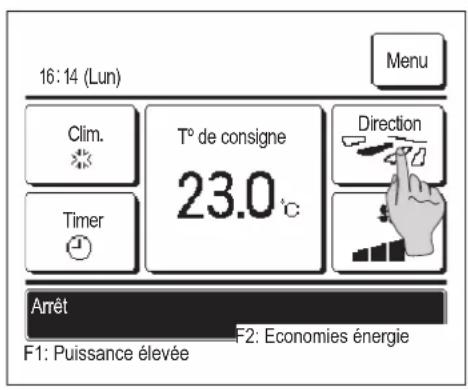

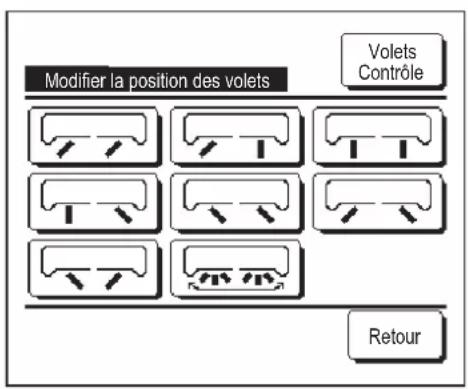

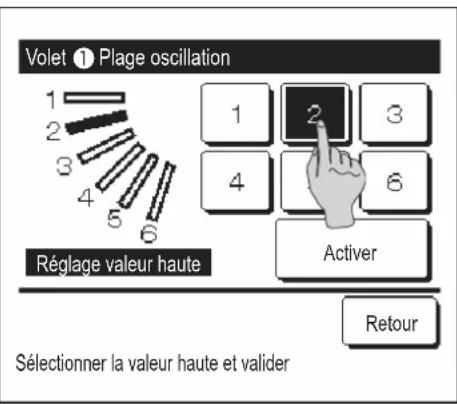

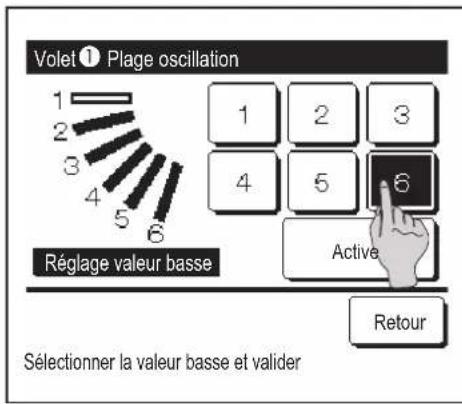

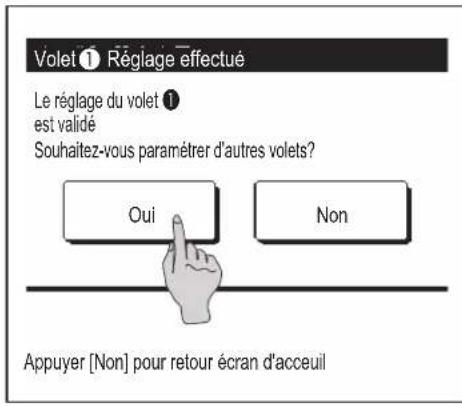

6 Touche Modifier la position des volets motorisés (15 page 10)

Affiche l'orientation actuelle du volet d'air. Lorsque le mode de circulation 3D automatique est activé, l'écran 3D auto s'affiche. Appuyer sur cette touche pour modifier l'orientation du volet.

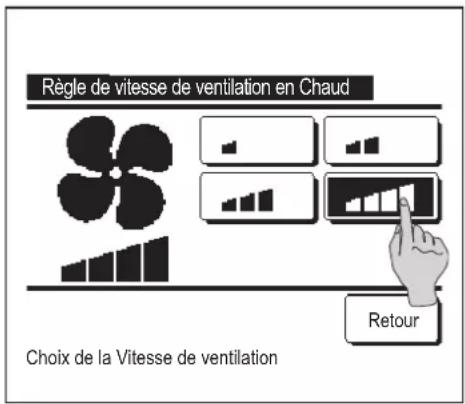

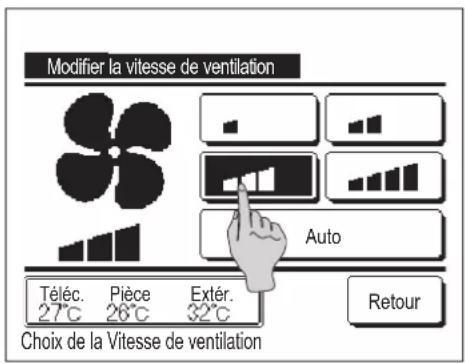

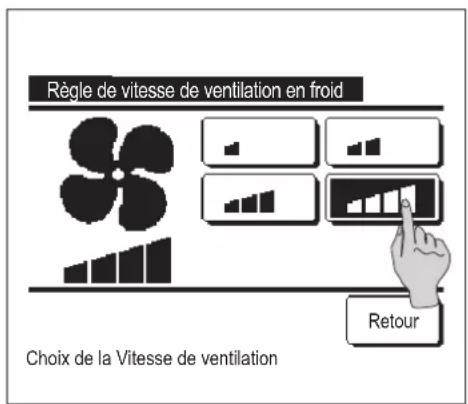

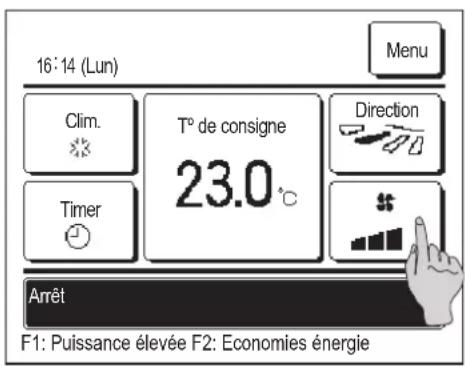

⑦ Touche Modifier la vitesse de ventilation (10 page 13)

Année la vitesse de ventilation actuelle. Appuyer sur cette touche pour la modifier.

8 Touche Programmation ( page 37)

Affiche la timer horsaire actuelle simplifie. (Quand 2 timers ou plus sont paramétrées, seule la timer qui s'activera en premier est affichée). Appuyer sur cette touche pour paramétrer la timer.

9 Emplacement des messages

L'etat de fonctionnement et les messages relatifs aux opérations de la télécommande sont affichés.

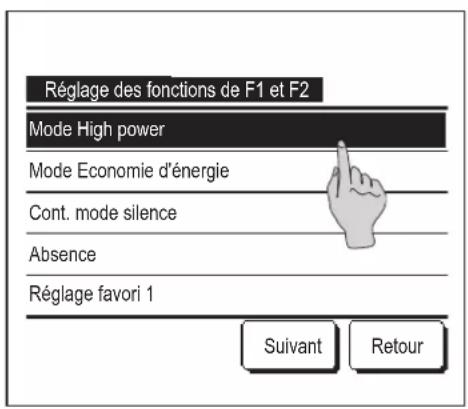

10 F1, F2 affichage des fonctions de l'interrupteur

Affiche la fonction définie pour chaque interrupteur F1, F2.

La fonction de ces interrupteurs peut etre modifier dans le menu de modification des fonctions des interrupteurs (1 page 63).

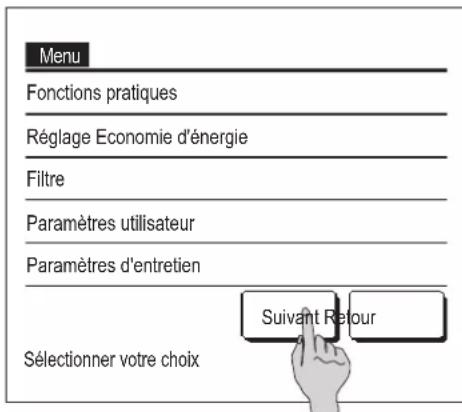

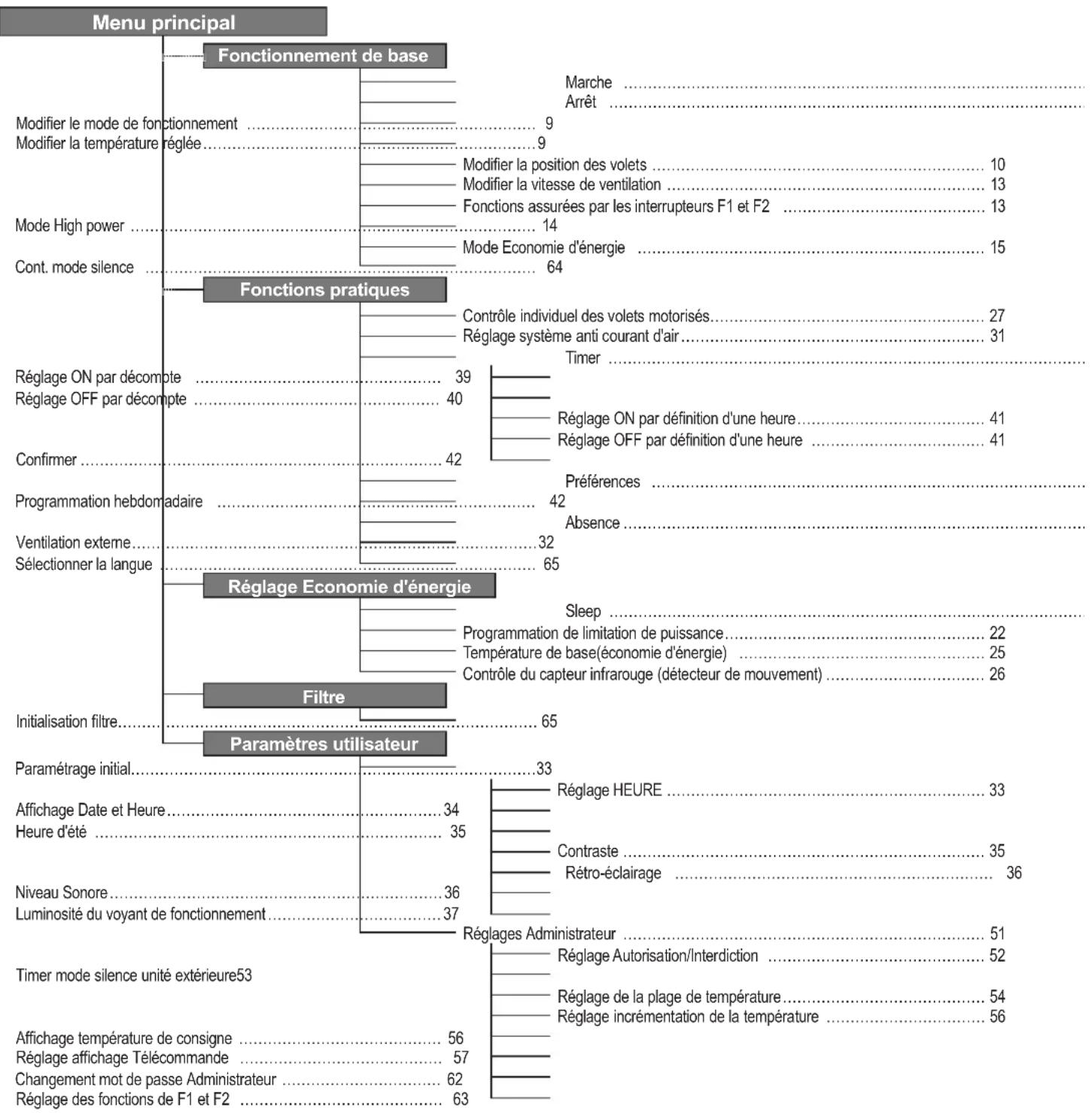

Fonctions du menu

Menu principal
Réglage installationDate d'installation	Paramètres d'entretien25
Réglages Fonction TélecommandeTélécommande Maitre/Esclave	25
Paramétrage de l'Unité IntérieureRéglage de la vitesse du vent	25
Service & Maintenance	Adressage de l'unité intérieureDate du prochain entretienDonnées de fonctionnementAffichage Erreurs.Enregistrer les réglages de l'unité intérieureRégliages spécifique Affichage de la puissance de l'unité intérieure

2. Fonctions du menu

Marche

Appuyer sur la touche Marche / Arret .

Le voyant de fonctionnement (vert) s'allume et l'appareil démarre.

Arrêt

Appuyer sur l'interrupteur Marche /Arrêt lorsque l'unité est en cours de fonctionnement.

Levoyant de fonctionnement (vert)s'eteint et l'appareil s'arrête.

Quand l'appareil s'arrête, toutes les touches de fonctionnement de l'écran s'eteignent. Quand la durée de maintien du retro-eclairage ( page 36) est atteinte, le retro-eclairage s'eteint.

Une pression sur l'écran active le rétro-éclairage et l'affichage de toutes les touches de fonctionnement.

Note

• Ne pasmettre l'unité hors tension directement après l'avoir eteinte.

Il convient d'attendre au moins 5 minutes jusqu'à ce que le moteur d'évacuation ait réellement fini de fonctionner. Si cette consigne n'est pas respectée, une fuite d'eau pourrait survenir, ou l'unité pourrait tomber en panne.

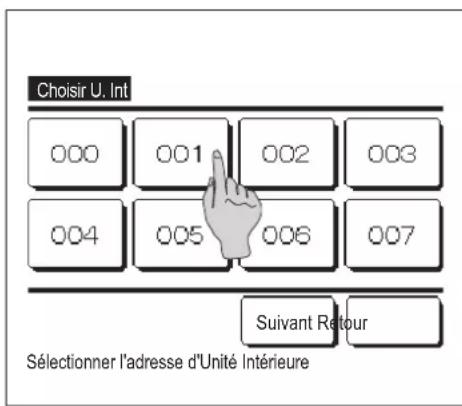

Recommendation

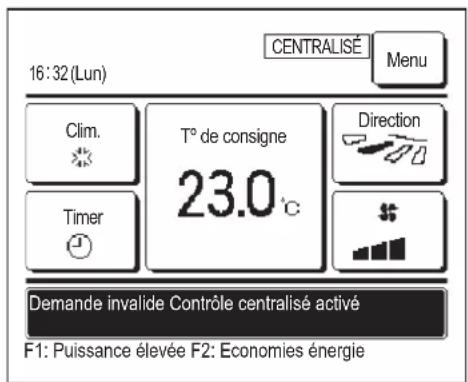

• Le message "Requête invalide" peut s'afficher quand une touche est utilisée. Ce n'est pas une erreur mais l'indication que le fonctionnement de cette touche a été désactivé ("disable"). (page 52)
• Àprous la mise sous tension, les parametres initiaux de démarrage de l'unité sont les suivants. Ils peuvent être modifiés comme souhaité.
  Commande centralisée ... OFF

Mode de fonctionnement ... Mode automatique activé : Clim. Automatique ... Mode automatique désactivé : Clim.

T° de consigne ... 23,0 °C

Vitesse de ventilation ... Vitesse 3

Direction du volet ... Clim.: position 2, Chaud: position 3 (

page 10)

*Si un modele FDK doté d'un volet gauche/droit est raccordé, position du volet gauche/droit : centralisé, 3D AUTO : désactivé

• Dans les cas suivants, le message "Mode de fonctionnement invalide" s'affiche et l'unité passée en mode de fonctionnement Ventilation. Seule car certains ordres sont incompatibles.

① Lorsque le chauffage (y compris le chauffage automatique) est selectionné en tant que mode de fonctionnement alors qu'une unité extérieure est utilisée en mode froid uniquement.
Lorsque le chauffage est selectionne en tant que mode de fonctionnement alors que plusieurs unites sont controlles, fonctionnant en mode froid, chauffage, et froid uniquement.
③ Quand des modes de fonctionnement différents sont selectionnés pour des unités interieures raccordées à une même unité extérieure qui ne permet pas le fonctionnement simultané en mode froid et chauffage.

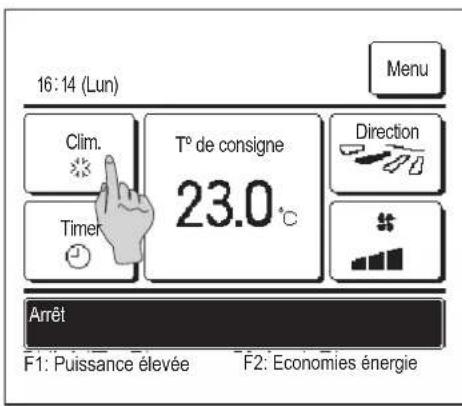

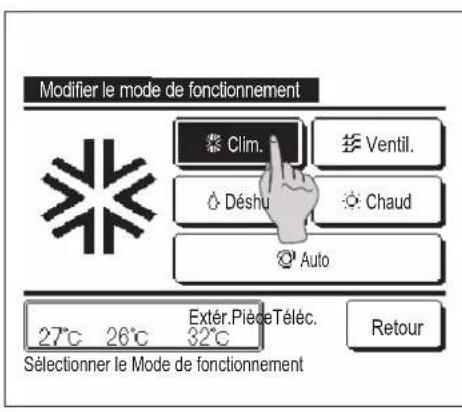

Modifier le mode de fonctionnement

1 Appuyer sur la touche Modifier le mode de fonctionnement de l'écran de démarrage.

2 Quand I'ecran de modification du mode de fonctionnement s'affiche, appuyer sur la touche correspondant au mode souhaite.

Le mode de fonctionnement change, et l'écran de démarrage s'affiche à nouveau.

Les icônes affichées ont la signification suivante.

Clim. Ventil.

Deshu. Chau

Auto

■ Les modes de fonctionnement qui ne peuvent pas etre selectionnes avec la combinaison unite interieure-unité exterieure ne sont pas affichés.
Quand le mode AUTO est selectionné, le changement de mode se fait automatiquement en fonction des températures extérieures et interieures.

Modifier la température régée

1 Appuyer sur la touche Modifier la tempéature régée de l'écran de démarrage.

2 Quand I'ecran de Modifier la tempereature reglee s'affiche,CHOISIR LA TEMPERATURE voulue en utilisant les touches A
3 ÀpRES réglage de la température de consigne, appuyer sur la touche Activer. L'écran de démarrage s'affiche à nouveau.
Pour le paramétrage des plages de température autorisées, se référer au réglage de la température de consigne (page 54).
Temp. de consigne de referencia

Clim. ... De 26 à 28 °C

Deshu. ... De 24 à 26 °C

Chaud ... De 20 à 24 °C

Ventil. ... Le réglage de la température n'est pas nécessaire.

Si le mode Auto est selectionné pour la température de consigne, l'affichage de cette température indique "0". Il est possible d'augmenter ou de diminuer la température en utilisant les touches ▲ ▼. Il convient de savoir que la valeur de Auto n'est pas affichée et ne peut pas être réglée si un SC-SL2, SC-SL3, ou SC-SL4 est connecté.
■ Si la touche Retour est utilisée sans avoir appuyé préalablement sur la touche Activer, la température selectionnée n'est pas validée et l'écran de demarrage s'affiche à nouveau.

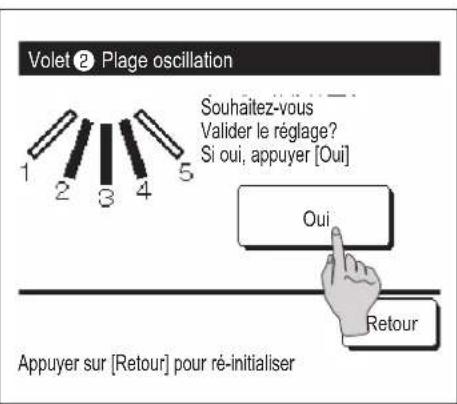

Modifier la position des volets

1 Appuyer sur la touche Modifier la position des volets de l'écran de démarrage.

Si un FDK dit d'un volet gauche/droit n'est pas raccordé : 2 Si un ou plusieurs FDK dit d'un volet gauche/droit sont raccordés : 3

2 Quand l'écran de selection de l'orientation du volet d'air s'affiche, appuyer sur la touche correspondant à l'orientation souhaïée.

Pour un mouvement de balayage du volet, appuyer sur la touche Oscillation auto Volet

Pour fixer la position du volet, appuyer sur les touches 1 a 4.

Après avoir sélectionné l'orientation des volets,

Si un FDK dit d'un volet gauche/droit n'est pas raccordé, le menu principal s'affiche à nouveau. (1)

Si un FDK doté d'un volet gauche/droit est raccordé, l'écran de seLECTION du volet s'affiche à nouveau. (3)

3 Lorsqu'un ou plusieurs FDK dotés d'un volet gauche/droit sont raccordés, l'écran de selection des volets s'affiche. Sélectionner l'orientation souhaïée des volets.

① Pour modifier l'orientation du volet supérieur/inferieur, appuyer sur la touche Volet sup/inf. L'écran de modification de l'orientation du volet s'affiche pour le volet supérieur/inferieur. (2)

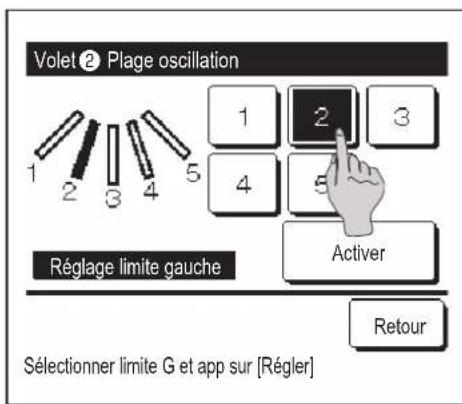

② Pour modifier l'orientation du volet gauche/droit, appuyer sur la touche Volet g/d L'écran de modification de l'orientation du volet s'affiche pour le volet gauche/droit. (4)
③ Le mode circulation automatique 3D régule la vitesse de ventilation et l'orientation des volets pour climatiser efficacement lapiece dans son ensemble.

Pour passer en mode circulation automatique 3D, appuyer sur 3D AUTO.

Pour désactiver le mode circulation automatique 3D, appuyer à nouveau sur 3D AUTO. Les volets reviennent à leur orientation initiale, qui était régée avant que le mode circulation 3D automatique ne soit activé. Le mode circulation automatique 3D est également désactivié si l'orientation des volets supérieur/ inférieur ou gauche/droit est modifiée.

4 Appuyer sur l'orientation souhaitation. Avec avoir sélectionné l'orientation des volets, l'écran de selection des volets s'affiche à nouveau. (1)

5 Lorsque le mode circulation automatique 3D est activé, le message "3D AUTO" s'affiche sur la touche Modifier la position des volets, comme sur l'illustration à gauche.

■ Si plusieurs unités interieures sont connectées à la télécommande dans le cadre d'une configuration mixte, composée de FDK dotés de volets gauche/droit et d'unités interieures sans volet gauche/droit, l'activation du mode circulation automatique 3D permettra de régler les modèles sans volet gauche/droit afin de rétablir l'orientation qu'avaient les volets avant que le mode circulation automatique 3D ne soit activé.
Dans les modes de fonctionnement suivants, le volet est controlé automatiquement ce qui peut différer de l'affichage sur la TD.

• Quand la température de la pièce est supérieure à la température de consigne en mode chauffage.

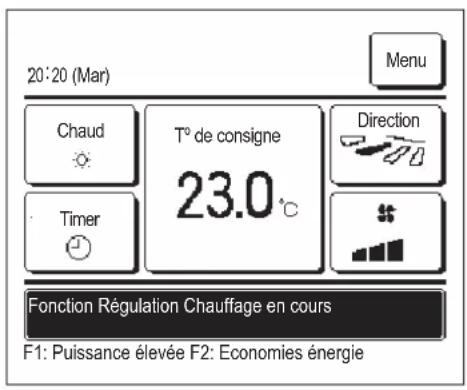

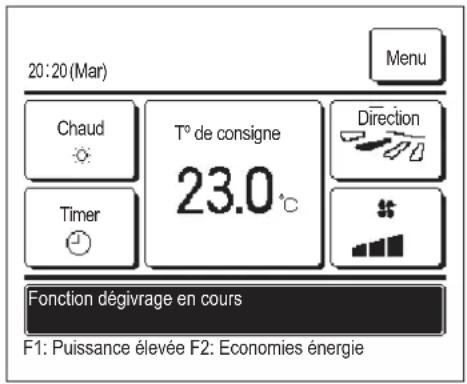

  Lorsque le message "Fonctionnement en cours, chauffage " ou Dégivrage en cours" est affiché (si le mode chauffage est activé). L'air froid est souffle à l'horizontale pour ne pas etre souffle vers les personnes.
• Dans un environnement très humide (lorsque le mode froid est activé).

Si l'option Oscillation automatique est selectionnee alors que la fonction Anti courant d'air ( page 31) est activee, le volet n'oscillera pas, et sera regle en position 1.
■ Il est impossible de modifier l'orientation d'un volet gauche/droit et d'activer le mode circulation automatique 3D à partir d'un SC-SL2, d'un SC-SL3, ou d'un SC-SL4. Le mode circulation automatique 3D ne sera pas désactivé au moment où l'orientation d'un volet est modifiée à partir d'un SC-SL2, d'un SC-SL3, ou d'un SC-SL4, si ce mode est activé.

Note

• Ne pas forcer le mouvement des volets ou des panneaux anti courant d'air. Les volets et les panneaux pourraient s'endommager.
• Ne pas faire circuler l'air vers le bas sur une période prolongée pendant un fonctionnement en mode froid. De la condensation pourrait se former, et de l'eau pourrait goutter du panneau latéral. (Si l'unité est un FDE)
• Pour les FDK dotés d'un volet/gauche droit, il est recommendé d'orienter le volet vers la droite si un mur se trouve sur la gauche, ou vers la gauche si un mur se trouve sur la droite. Pour plus d'informations, consulter les notes dans la section Contrôle individuel des volets motorisés (15F page 30).

Modifier la vitesse de ventilation

1 Appuyer sur la touche Modifier la vitesse de ventilation de l'écran de démarrage.

2 Quand l'écran de selection de la vitesse de ventilation s'affiche, appuyer sur la touche correspondant à la vitesse désirée.

Après seLECTION de la vitesse de ventilation, l'affichage revient à l'écran de démarrage.

Le nombre de vitesses selectionnables dépend du type d'unité interieure.
Lorsque le mode Auto est selectionné, la vitesse change automatiquement en fonction de la puissance.

Il convient de savoir que la valeur de Auto n'est pas affichée et ne peut pas être régée si un SC-SL2 ou un SC-SL3 est raccordé.

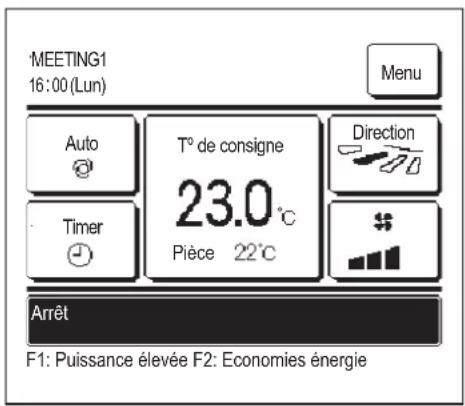

Fonctions assurées par les interrupteurs F1 et F2

Les fonctions suivantes peuvent ettre attribuées aux interrupteurs F1 et F2

Les interrupteurs F1 / F2 sont des boutons de raccourci. Ils permettent de lancer des commandes plus simplement et plus rapidement qu'en passant par les menus Menu habituels du menu principal.

Mode High power ... page 14
Mode Economie d'énergie ... page 15
-Cont.mode silence... page 64
Absence page 46

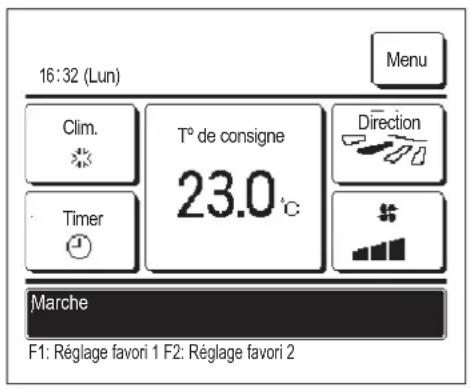

·Réglagefavori... page 50
-Initialisation filtre ... page 65

Il est possible de modifier la fonction de l'interrupteur F1 ou F2 via l'écran de modification des fonctions des interrupteurs (page 63).

Les fonctions suivantes sont régées par défaut en usine.

Ces paramètres peuvent être modifiés au besoin.

Interrupteur F1 ...Mode High power

Interrupteur F2 ...Mode Economie d'énergie

Mode High power

Le fonctionnement à puissance maximale permet d'atteindre rapidement la température souhaitée dans la piece grâce à l'augmentation de la puissance de fonctionnement.

Le fonctionnement à puissance maximale dure 15 minutes puis le fonctionnement revient automatiquement à la normale. En cas de changement de mode, le fonctionnement repasse également de la puissance maxima à la puissance normale.

Le mode High power doit être attribué à l'interrupteur F1 ou F2 (page 63).

Le mode High power est attribué à l'interrupteur F1 par défaut.

1 Appuyer sur la touche F1 (F2) pour lancer le mode High power.

Le mode sera activé au moment de l'utilisation de l'interrupteur F1 (F2), même si l'interrupteur Marche / Arrêt est étant.
Le mode High power ne peut etre activé que si l'appareil fonctionne en mode froid ou chauffage.

Le message "Mode High power" est affché sur l'écran de la TD, et "-,-°C" est affché sur la touche de seLECTION de la température de consigne pendant la durée du fonctionnement en mode High power.

■ Les fonctions de réglage de la température et de la vitesse de ventilation sont désactivées pendant un fonctionnement à puissance maximale.

2 Le mode High power se désactive dans les cas suivants.

· Si l'appareil est eteint à l'aide du bouton Marche /Arret
- Si le mode de fonctionnement est modifié
- Si 15 minutes se sont écoulées depuis le lancement du mode High power
- Si le mode High power est désacté via l'interrupteur F1 (F2)

Mode Economie d'énergie

Selectionner ce mode pour economiser de l'énergie. La température de consigne est régée à 28 °C en mode froid et à 22 °C en mode chauffage. La puissance est régulée automatiquement en fonction de la température extérieure, ce qui permet d'économiser de l'énergie sans compromis sur le comfort.

Le mode economie d'énergie doit être attribué à l'interrupteur F1 ou F2 (page 63)

Le mode économique d'énergie est attribué à l'interrupteur F2 par défaut.

1 Appuyer sur la touche F1 (F2) pour lancer le mode économique d'énergie.

La fonction sera lancée même si l'interrupteur F1 (F2) est utilisé lorsque l'unité est à l'arrêt.
Le mode économique d'énergie ne peut être activé que si l'appareil fonctionne en mode froid, chauffage ou automatique.

Le message "Mode Economie d'énergie." s'affiche à l'écran lorsque le mode économique d'énergie est activé. La température de consigne est régée à 28,0 °C en mode froid et à 22,0 °C en mode chauffage. La température de consigne indique "- -°C" en mode automatique.

La température de consigne ne peut pas être modifiée en mode économique d'énergie. En cas de tentative de modification, le message "requête invalide" s'affichera sur l'écran.

2 Le mode économique d'énergie se désactive dans les cas suivants.

· Si l'appareil est eteint à l'aide du bouton Marche /Arret
- Si le mode de fonctionnement est modifié
- Si le mode économique d'énergie est désactifé via l'interrupteur F1 (F2)

3. Aperçu rapide des fonctions du menu

Aperçu rapide des fonctions du menu

Il est nécessaire de saisir le mot de passer Administrateur pour que les fonctions du menu s'affichent.

Fonctions de réglage et affichage Détails
Fonctions pratiques	Contrôle individuel des volets motoristsés		Régle la plage de mouvement (limites haute et basée) des volets à chaque sortie d'air de l'unité intéérée.Régle également la limite de position latérale si un FDK est utilisé.
	Réglage système anti courant d'air		Si le panneau anti courant d'air est utilisé, permet d'activer/désactiver le mode de fonctionnement et la fonction anti courant d'air à chaque sortie d'air.
	Timer Réglage ON par décompte		Détermine le temps avant la prochaine mise en marche dans une plage de 1 à 12 heures (par intervalles de 1 h).
			Réglage OFF par décompte
			Réglage ON par définition d'une-heure
			Réglage OFF par définition d'une-heure
			Réglage favoriMot de passer Administrateur
			Régle chaque mode de fonctionnement, et chaque paramètre de température de consigne, de vitesse de ventilation, et d'orientation des volets selon les Préférences enregistrées dans l'emplacement Préférences 1 ou Préférences 2.
	Timer hebdomàtaire		La mise en marche et l'arrêt peuvent être programmés de façon hebdomàtaire.II est possible de régler 8 plages de fonctionnement par jour au maximum.L'heure peut être réglée par intervalles de 5 minutes.Un réglage Vacances (qui inclut d'eventuels jours fériés) est disponible.L'horloge doit être préalablement réglée.
	AbsenceMot de passer Administrateur		Permet que la temperature de la pièce soit maintainue à un niveau modéré lorsque l'apparil n'est pas utilisé pendant une longue période, pour évolter que des températures extrémement élévées ou basses soient atteintes.L'on fonctionnement en mode froid ou chauffage est activé en fonction de la temperature extérieure et de la température de consigne.La temperature de consigne et la vitesse de ventilation peuvent être paramétrées.
	Ventilation externe		La ventilation est activée, ou déactivée si un équipement de ventilation est raccordé.
	Sélectionner la langue		Choix de la langue utilisée pour l'affichage sur la TD.
Réglage Economie d'énergieMot de passer Administrateur	Sleep		Régle la durée de fonctionnement entre la mise en marche et l'arrêt.Cette durée peut se régler de 30 à 240 minutes (par intervalles de 10 minutes).Si ce paramètre est activé, cette programmation s'activera d'esque l'apparil sera mis en marche.
	Timer Coupure de pic		Régle les heures de mise en marche et d'arrêt avec limitation de la puissance.Au maximum, il est possible de paramétrer 4 plages de fonctionnement par jour.L'heure peut être réglée par intervalles de 5 minutes.Lège régle de la demande maximale s'échéonne de 0,40 à 80% (par intervalles de 20%).Un réglage Vacances (qui inclut d'eventuels jours fériés) est disponible.L'horloge doit être préalablement réglée.

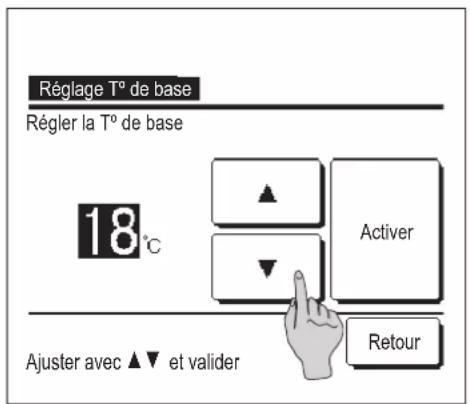

	Température de base(economie d'énergie)		La température de consigne revient à la valeur réglée après la durée indiquée.Cette durée peut être régée de 20 à 120 minutes (par intervalles de 10 minutes)
	Contrôle du capteur infrarouge (détecteur de mouvement)		Si le détecteur de mouvement est utilisé, permet d'activer/désactiver les fonctions de régulation de puissance et d'économie automatique.
Fonctions de réglage et affichage Détails

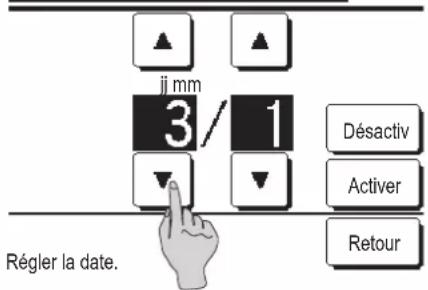

Filtre Initialisation filtre		Annule l'affichage duvoyant de filtre encrassé.Affiche la date du prochain nettoyage.	page 65
Paramètresutilisateur	Paramétrage initial Réglage HEURE	Paramétrage de la date et l'heure actuelles.Si l'alimentation électrique est coupée pendant une durée inférieure ou égale à 80 heures, l'heure est maintainue grâce à une batterie de secours interne.Au-delà de 80h, il est nécessaire de procéder à un nouveau réglage de l'heure.	page 33

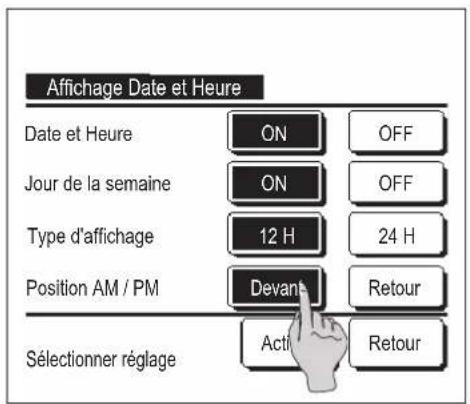

		Affichage Date etHeure	Active ou non l'affichage de la date et de l'heure. Choix du format :12 h ou 24 h.

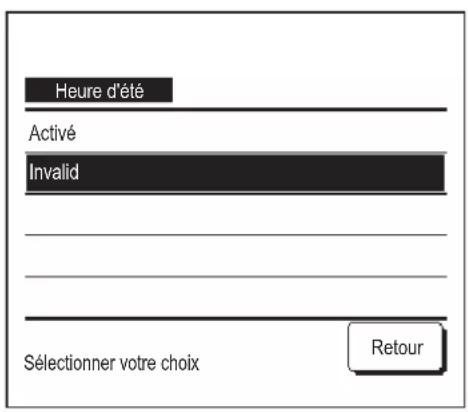

		Heure d'étédé	L'heure actuelle est avancée ou retardée d'une heure.

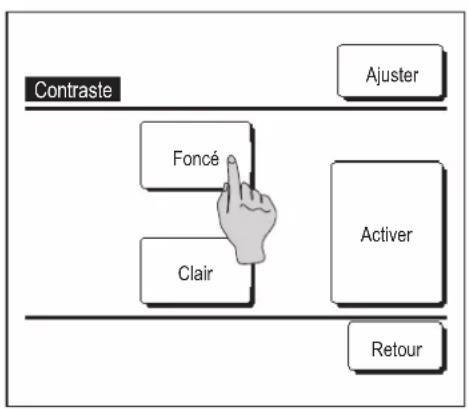

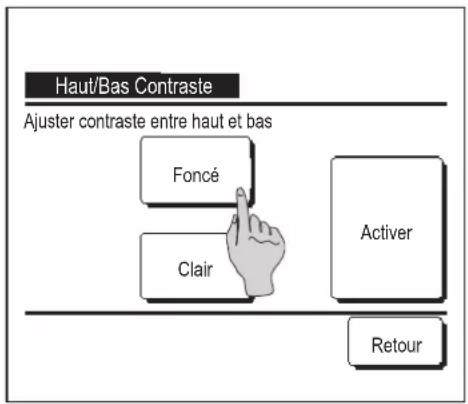

		Contraste	Réglage du contraste de l'écran LCD.
		Rétro-éclairage	Permet de désoir si le rétro-éclairage est utilisé ou non, et de déterminer la durée d'éclairage.

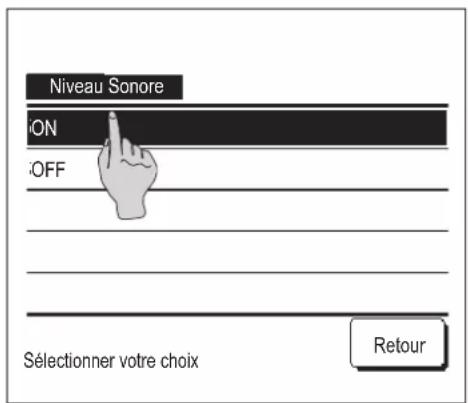

		Niveau Sonore	Active ou non le bruit émis lorsque l'écran tactile est utilisé.
		Luminosité duvoyant defonctionnement	Régle l'éclairage duvoyant de fonctionnement.
	RéglageAdministrateurMot de passée Administrateur	RéglageAutorisation/Interdiction	Permet de configurer l'autorisation/interridction des fonctions suivantes:[Marche/Arrêt] [Modifier la température régée] [Mode de fonctionnement][Modifier la position des volets][Modifier la vitesse de ventilation] [Mode High power] [Mode Economie d'énergie] [Timer]Régle la demande de mot de passer Administrateur en cours de fonctionnement.[Contrôle individuel des voits motorisés][Timer hebdomadaire] [Sélectionner la langue][Initialisation filtre]
		Timer mode silenceunité extérieure	Permet de configurer la durée pendant laquelle le son est déactivé.Des heures de début et de fin peuvent être régées pour le mode silencieux.La précision de réglage de l'heure est de 5 minutes.

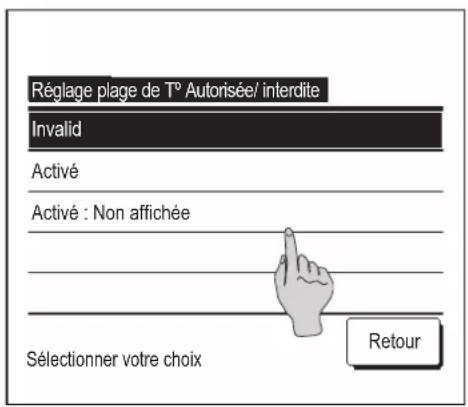

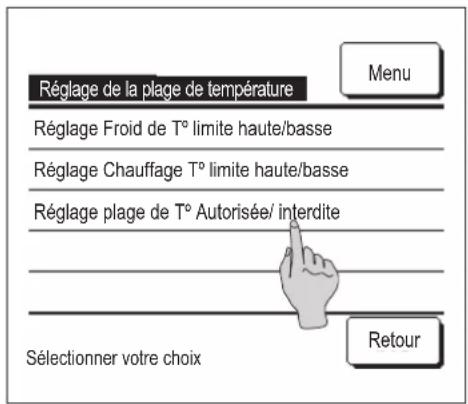

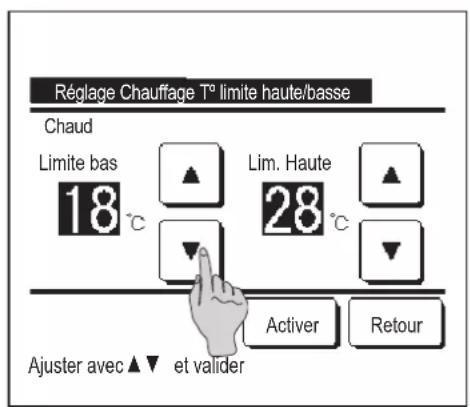

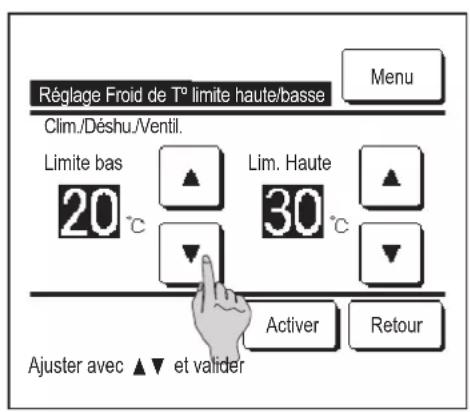

		Réglage de la plage de température	Délimite la plage de température autorisée.La plage de température peut être délimiterée selon le mode de fonctionnement.

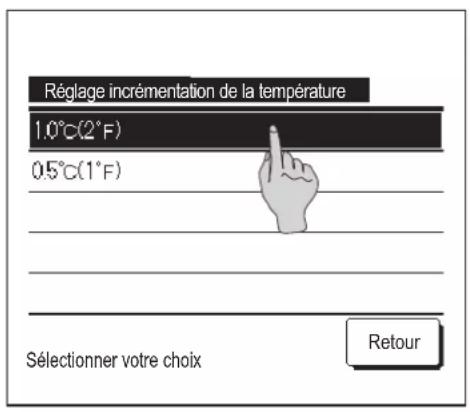

		Réglageincrémentation dela température	Choix de l'intervalle du réglage de température (0,5 °C/1,0 °C).
		Affichagespeedératurede consigne	Choix de la méthode d'affichage de la température.

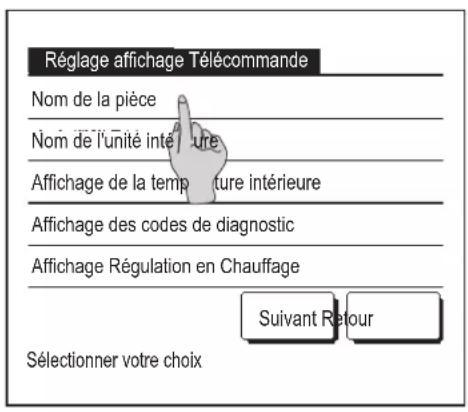

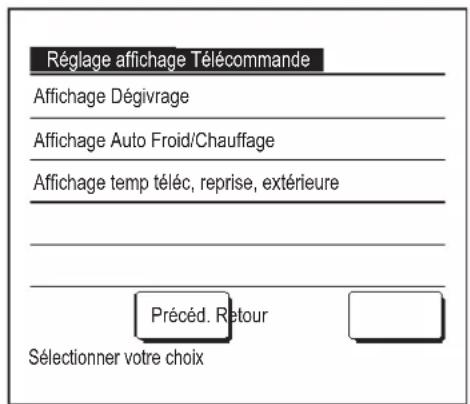

		Réglage affichageTélécommande	Paramétrer les noms de la télécommande et de l'unité intéérieure.Activer Oui ou Non l'affichage de la température intéérieure.Activer Oui ou Non l'affichage des codes d'erreur, de la mise en attente en mode chauffage, de l'activation du dégivrage et du mode froid/chauffage automatique.
		Changement motde passaeAdministrateur	Permet la modification du mot de passae administrateur.
		Réglage des fonctions de F1 etF2	Permet de régler la fonction des interrupteurs F1 et F2.Fonctions disponibles:[Mode High power] [Mode Economie d'énergie] [Cont. mode silence] [Absence] [Réglage favori 1] [Réglage favori 2] [Initialisation filtre]
Affichage des erreurs et coordonnées du SAV		Les coordonnées du SAV s'afficht.	page 68

Il est nécessaire de saisir le mot de passer Administrateur pour lancer les fonctions du menu précédées de Mot de passage Administrateur

Limitations sur les télécommandes secondaires

Si une unité interieure est contrôle à l'aide de 2 télécommandes, les paramètres suivants ne peuvent pas être régles via la télécommande secondaire. La télécommande principale devra être utilisée.

L'icone S s'affiche sur l'écran de la télécommande secondaire.

:utilisable :nonutilisable

Fonctions des télécommandes Maître				Esclave
Marché/arrêt, Modifier la température régée, Modifier la position des volets, Oscillation auto Volet Modifier la vitesse de ventilation			○	○
Modes puissance maximale et économie d'énergie			○	○
Commande du mode silence			○	×
Fonctions pratiques	Contrôle individuel des volets motorisés		○	×
	Réglage système anti courant d'air		○	×
	Timer		○	○
	Réglage favori		○	○
	Timer hebdomadaire		○	×
	Absence		○	×
	Ventilation externe		○	○
	Sélectionner la langue		○	○
Réglage Economie d'énergie			○	×
Filtre Initialisation	fibre		○	○
Paramètres utilisateur	Paramétrage initial		○	○
	Réglage Administrateur	Réglage Autorisation/Interdiction	○	×
		Timer mode silence unité extérieure	○	×
		Réglage de la plage de tempête	○	×
		Réglage incrémentation de la tempête	○	×
		Affichage température de consigne	○	○
		Réglage affichage Télécommande	○	○
		Changement mot de passer Administrateur	○	○
		Réglage des fonctions de F1 et F2	○	○

Modes de fonctionnement sur les écrans du menu

1 Appuyer sur la touche Menu de l'écran de démarrage. Le menu principal s'affiche.

Lorsqu'une fonction du menu est selectionnée, l'écran de paramétrage de chaque fonction est affché.

En présence de deux pages ou plus, la touche Suivant s'affiche sur la première page et la touche Précéd. sur la dernière. Les touches Suivant et Précéd. s'affichent sur toutes les pages intermédiaires.

2 Si la touche Suivant est utilisée, l'écran suivant du menu principal s'affiche.

3 Si la touche Retour est utilisée, l'écran de démarrage s'affiche à nouveau.

4 L'appui sur la touche Activer de l'écran de paramétrage de chaque fonction permet l'enregistrement du réglage.

■ Appuyer sur Retour sans appuyer sur la touche Activer ne permet pas d'enregistrer les réglages. L'écran d'origine s'affiche alors à nouveau.

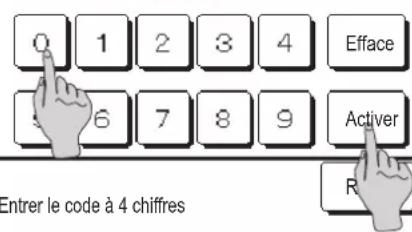

Mot de passage

Entrer le mot de salle Administateur

5 Si une option est precedée de Mot de passer Administrateur dans cette notice d'utilisation, l'écran de demande du mot de passes s'affichera une fois l'option sélectionnée dans le menu.

Entrer le mot de passer administrateur (nombre de 4 chiffres) et appuyer sur la touche Activer.

Si le mot de passer est erroné, le réglage de la fonction ne pourrait pas être réalisé.

Recommendation

• Le mot de passer administrateur sert à réserver l'accès à ces modes et à ces paramètres aux administrateurs/responsables uniquement ( comme le propriété du bâtiment).
• Pour connaître le mot de passer configuré d'usine, se référer à la notice d'installation.

En cas d'oubli du mot de passer, le réinitialiser selon la procédure indiquée dans la notice d'installation.

Précautions s'appliquant à chaque écran de paramétrage

• Pour acceder aux écans indiqués ci-dessous, appuyer sur les touches indiquées.

Retour au menu principal ... Touche Menu
Retour à l'écran précédent ... Touche [Retour]
Retour à l'écran de démarrage ... Interrupteur Marche / Arrêt

• Si la touche Retour est utilisé mais que la touche Activer n'est pas utilisé au moment du réglage, les modifications ne sont pas prises en compte et l'écran précédent s'affiche à nouveau. Si l'interrupteur Marche / Arrêt est,enforcé pendant le réglage,les modifications ne sont pas prises en compte,la configuration prend fin,et l'écran de démarrage s'affiche à nouveau.
• Si, au cours du réglage, aucune touche n'est activée pendant au moins 5 minutes, l'écran de démarrage s'affiche automatiquement et les réglages en cours ne sont pas pris en compte. Les réglages modifiés sont considérés comme invalides.
• Le message "Requête invalide" peut s'afficher lorsqu'une touche est utilisé. Ce n'est pas une erreur, cela signifie que cette fonction a été interdite.

(12 page 52)

• Il est nécessaire d'arrêter le climateur en appuyant sur l'interrupteur Marche / Arrêt avant la configuration des réglages suivants.

Si la touche de réglage est utilisé alors que le climatiseur fonctionne, le message "Requête invalide" s'affiche.

Contrôle individuel des volets motorisés

Réglage système anti courant d'air

Selectionner la langue

Réglage Economie d'énergie

Réglage Administrateur

Réglage Economie d'énergie [mot de passer administrateur]

Réglage Economie d'énergie

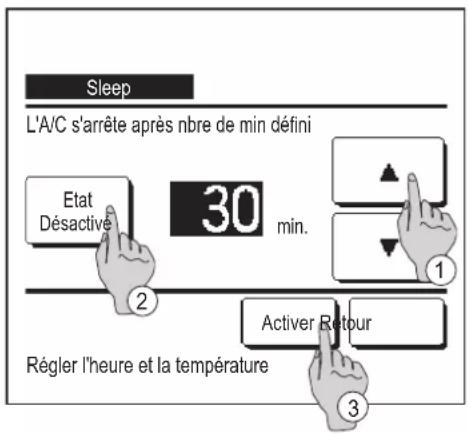

Sleep

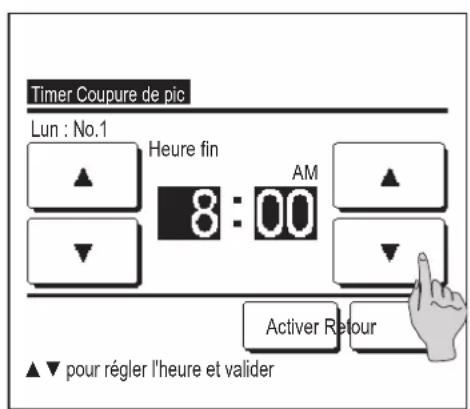

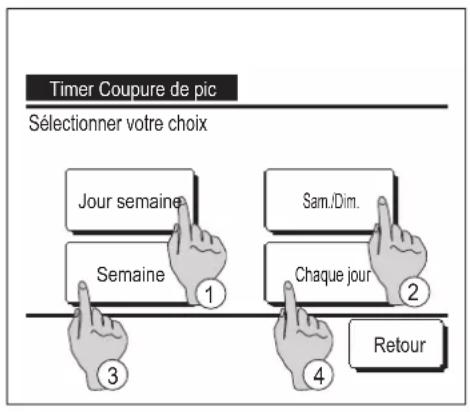

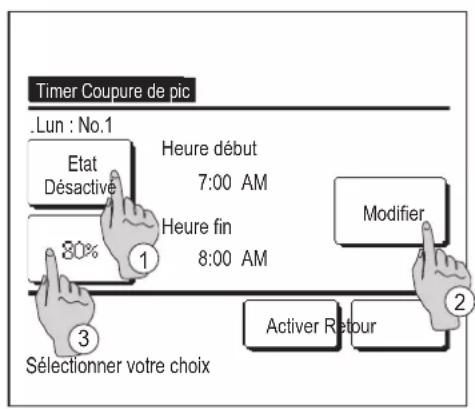

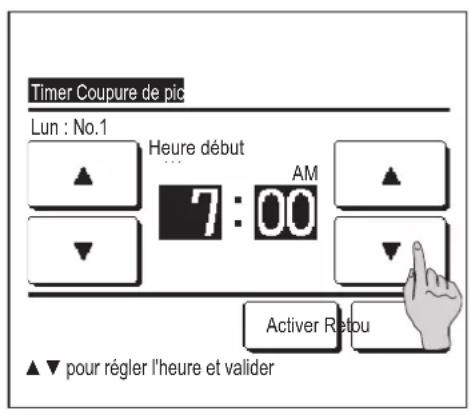

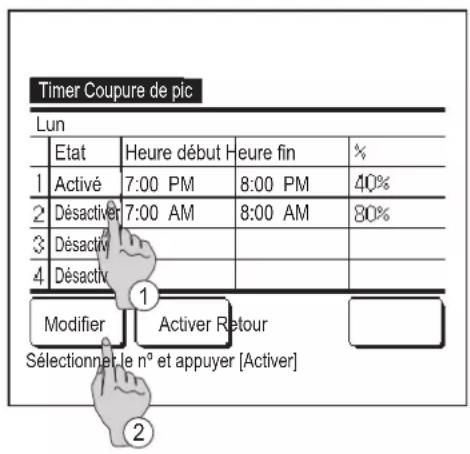

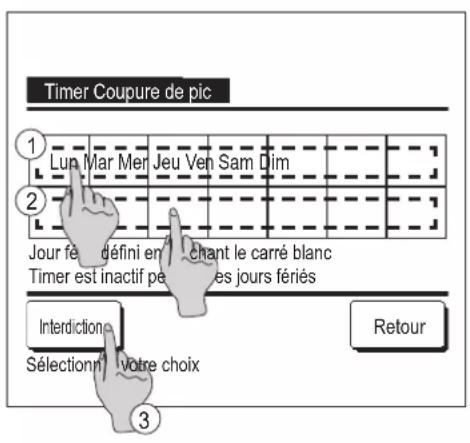

Timer Coupure de pic

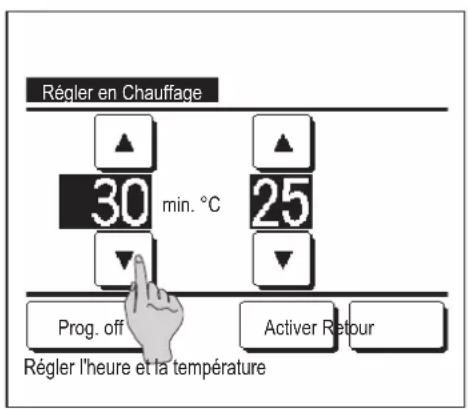

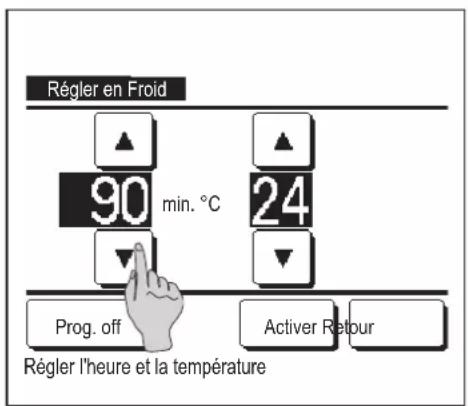

Température de base(economie d'énergie)

Contrôle du capteur infrat

Retour

SelectionnerVotechoix

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Réglage Economie d'énergie. L'écran du menu de configuration du mode économique d'énergie s'affiche.
2 Quand l'écran de configuration du mode économique d'énergie s'affiche, sélectionner la fonction souhaitée.

Sleep page 21
·Timer Coupure de pic .... 2
·Température de base(economie d'énergie) page 25

Contrôle du capteur infrarouge page 26

Sleep

Interrompt le fonctionnement lorsque la durée définie est écoulée.

1 Appuyer sur la touche Menu del l'écran de démarrage et seLECTIONner |Réglage Economie d'énergie Sleep . L'écran de Sleep s'affiche.
2 Choiser la durée souhaitation à l'aide des touches① ▲▼ Plage de réglage : de 30 à 240 minutes par intervalles de 10 minutes.
3 Appuyer sur la touche② Etat pour activer et désactiver cette fonction.

• Activé : le fonctionnement s'arrête toujours après la durée déterminée.
• Désactivé : la programmation de mise en repos ne s'active pas. Si la Sleep n'est pas utilisée, sélectionner "Désactivé".

4 Une fois le réglage terminé, appuyer sur la touche③ Activer. Le menu de configuration du mode économique d'énergie s'affiche à nouveau.

Timer Coupure de pic

Règle les heures d'activation de la limitation de puissance (limite supérieure) ainsi que la limite maximale en %.

Recommendation

· Si la timer coupure de pic est utilisée, l'horloge doit être réglee préalablement (12F page 33).
- La limitation de puissance peut ne pas être obtenue en fonction des combinaisons d'UI et UE.

1 Appuyer sur la touche Menu de I'ecran de demarrage et selectionner Réglage Economie d'énergie Timer Coupure de pic.

Lorsque l'écran de timer coupure de pic est affché, selectionner le jour de la semaine à régler.

① Jour semaine : Lundi - Vendredi
② Sam. Dim : Samedi, Dimanche
③ Semaine:Lundi-Dimanche
④ Chaque jour : L'écran de réglage des jours de la semaine s'affiche. (2)

2 Lorsque le jour souhaite① est seLECTIONné sur l'écran, les réglages actuels pour ce jour s'affichent.

$$ (1 5) $$

3 Pour le réglage des jours fériés, appuyer sur le bloc② sous le jour pour passer de "D" (le réglage correspondant au jour férié) à "(vide)" (annulation).

La programmation sera désactivée les jours considérés fériés.

Il est possible de régler 2 jours fériés ou plus.

Pour que la programmation s'applique à un jour défini comme férié, il est nécessaire de réinitialiser le réglage des jours fériés.

4 En cas d'appui sur la touche ③ "Interdiction", la programmation ne s'applique aeldom jour de la semaine.

Pour utiliser la programmation, s'assurer que la configuration est correcte.

5 L'écran de contrôle des régles actuels s'affiche.

Si les paramètres sont modifiés ou si un nouveau réglage est ajouté,
① Sélectionner le n° d'une ligne de réglage et ② appuyer sur la touche Modifier

6 L'écran de réglage détaillé de la programmation s'affiche.

① Appuyer sur la touche Etat pour passer de l'etat "Activé" à l'etat "Désactivé".
② Si la touche Modifier est utilisé, l'heure de début et de fin peuvent être régées. (7)
③ La touche Coupure de pic permet de régler la limitation de puissance en %. (199)

7 Régler l'heure de début.

Régler l'heure et les minutes avec les touches ▲ ▼. L'heure peut être régée par intervalles de 5 minutes.

Appuyer sur Activer pour valider le réglage. (8)

8 Régler l'heure de fin.

Régler l'heure et les minutes avec les touches ▲ ▼. L'heure de fin peut être régée de 5 minutes à 24 heures après l'heure de début par intervalles de 5 minutes.

Appuyersur Activer pour valider le réglage. (10)

Timer Coupure de pic

Mer:No.1

Coupure de pic

Activer Rbtpu

Appuyer sur ▲▼ pour régir la limitation de puissance, puis apuyer sur valider.

Timer Coupure de pic

Lun: No.1

Etat

Désactivement

Heure début

7:00AM

Heure fin

8:00AM

Selectionner voirechoix

ActiverRetour

Timer Coupure de pic

Jour semaine

Etat |Heure début |Heure fin %

1 Activé 7:00 PM 8:00 PM 40%

Selectionner le n et appel er [Activer]

Timer Coupure de pic

Applicant le réglage Groupe

Retour

9 Régler le % de la limitation de puissance.

Régler le % de la limitation de puissance avec les touches

Le % de la limitation de puissance peut être régle à 0%, 40%, 60% ou 80%.

Plus le % est faible, plus l'économie d'énergie est importante.

Appuyer sur la touche Activer pour valider le réglage.

(10)

10 L'écran de contrôle du réglage (E6) s'affiche. Pour confirmer les régliages, appuyer sur la touche | Activer. L'écran de contrôle des jours d'activation (E5) s'affiche.

11 Pour modifier les réglages ou ajouter une autre programmation le même jour, procéder au même réglage. (E5)

Si le paramétrage engendre l'existence de diverses configurations à un même moment, la priorité sera donnée à la configuration ayant le plus faible pourcentage.

12 Affiche l'écran de contrôle de la configuration d'un jour de la période. Pour enregistrer le réglage, appuyer sur la touche Activer.

a) Dans le cas d'une configuration groupée: (1-①Jours de la这段时间, 1-②Sam, Dim, 1-③Tous les jours) Naviguer vers l'écran de contrôle de la configuration groupée. (13)
b) Dans le cas d'une configuration individuelle: (1-④ Chaque jour) Enregistrer les réglages et naviguer vers l'écran de sélection du jour de la période (2)

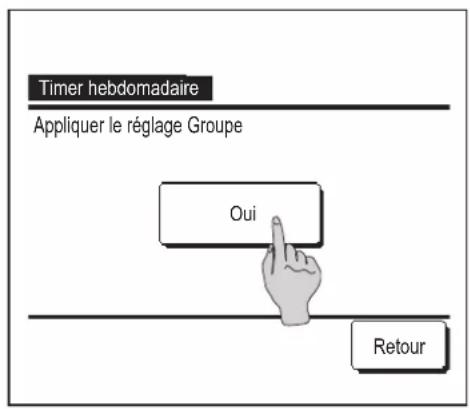

13 Affiche l'écran de configuration groupée.

Appuyer sur la touche Oui pour enregistrer le réglage.

Après l'enregistrement, l'écran de contrôle de la configuration des jours de la semaine s'affiche. (182)

14 Pour procéder à la configuration après avoir modifié un jour de la période, repêter les réglages depuis l'étépe 2.

■ Température de base(economie d'énergie)

La température de consigne revient à la valeur réglée après la durée indiquée.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Réglage Economie d'énergie Température de base(economie d'énergie). L'écran de Température de base(economie d'énergie) s'affiche.

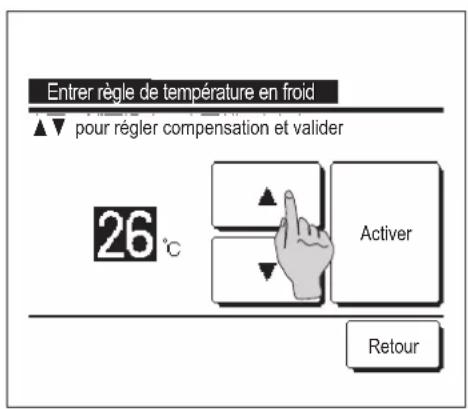

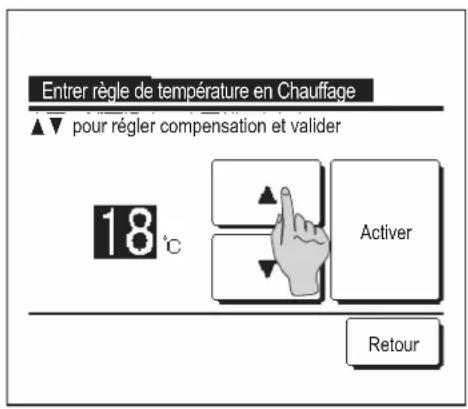

Appuyersur Régler en Froid lors du réglage pour le mode froid ou sur Régler en Chauffage pour le mode chauffage.

Le réglage du mode froid s'applique aux modes froid, déshumidification et automatique.

Le réglage du mode chauffage s'applique uniquement au mode chauffage.

Plage de réglage de la durée : de 20 à 120 minutes par intervalles de 10 minutes.

Plage de réglage de la température : La température peut être régée dans la plage prédeterminede, en fonction de la plage indiquée dans le menu de délimitation de la plage de température.(page 54)

2 Regler l'heure et la température souhaitées avec les touches

La touche Activer permet de confirmer les réglages. L'affichage revient ensuite à l'écran précédent.

Si la touche Prog. off est utilisée, " -- min --°C" s'affiche et la fonction Température de base(economie d'énergie) est désactivée.

3 La méthode de configuration est la même pour le mode froid que pour le mode chauffage.

■Contrôle du capteur infrarouge (décteur de mouvement) (pour unités interieures dotées de déducteurs de mouvement)

La presence humaine et l'intensité du mouvement sont détectés par un capteur permettant de réguler des nombreux éléments.

■Si la télécommande est configurée comme en tant que TD seconde, la régulation par capteur infrarouge (décteur de mouvement) ne peut pas être configurée.

Cont de puissance		Activé
Arrêt auto	ésactivé
	1
		2
Sélectionner votrechoix	Activer Retour
	3

20:20 (Mar)		Menu
Chaud	T° de consigne	Direction
Timer

F1: Puissance élevé F2: Economies énergie

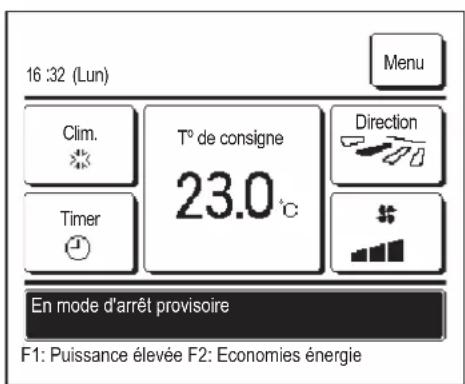

16:32 (Lun)		Menu
Clim.	T° de consigne	Direction
Timer

F1: Puissance elevée F2: Economies énergie

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Réglage Economie d'énergie Contrôle du capteur infrarouge.

L'écran de contrôle du capteur infrarouge et les réglages actuels s'affichent.

① Activer/desactiver la regulation de puissance.
② Activer/désactiver l'arrêt automatique.
③ Une fois chaque paramètre régle, appuyer sur la touche Activer.

Le menu de configuration du mode économique d'énergie s'affiche à nouveau.

• Lorsque la régulation de puissance est activée

L'intensité du mouvement humain est détectée par un capteur de mouvement réglant la température de consigne.

Lorsque la régulation de puissance est activée, le message "Régulation de puissance activée" s'affiche.

Lorsque I'arrêt automatique est activé

L'unité passée en état "Fonctionnement - en attente" une heures après la détéction du dernier mouvement humain, puis passée en état "Arrêt complet" 12 heures plus tard.

"Fonctionnement - en attente" ...

L'unité s'arrête, mais reprend son fonctionnement des qu'une présence humaine est détectée.

Lorsque l'unité est en état "Arrêt complet", le message "Mode arrêt automatique" s'affiche à l'écran.

"Arrêt complet" ...

Lorsque l'arrêt automatique est activé, l'unité s'arrête.

L'unité ne reprendra pas son fonctionnement même si une présence humaine est détectée.

Le message "Mode arrêt automatique" disparaître de l'écran, et levoyant de fonctionnement s'eteindra.

Contrôle individuel des volets motorisés

La plaque de mouvement (limites supérieure, inférieure ou laterales) du volet de chaque sortie d'air peut etre reglee.

Si la telecommande est configurée en tant que TD secondaire, elle ne permet pas la configuration individuelle des volets.

1 Appuyer sur la touche Menu de l'écran de démarrage et selectionner Fonctions pratiques Contrôle individuel des volets motorisés, ou appuyer sur la touche Modifier la position des volets de l'écran de démarrage et selectionner Volets Contrôle, puis saisir le mot de passer administrateur.

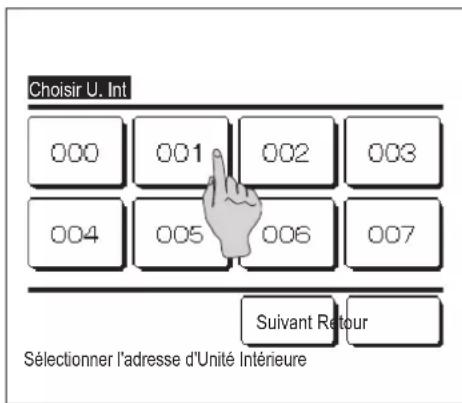

Si une unité interieure est reliée à la télécommande : 3

Si deux unités interieures ou plus sont reliées à la télécommande : 2

Recommendation

• Le contrôle individuel des volets doit être régé lorsqu'l'unité est à l'arrêt.
  Si le contrrole individuel des volets est effectue lorsque l'unité est en fonctionnement, I'écran de confirmation pour arrer l'unité s'affiche.

2 Si deux unités interieures ou plus sont reliées à une même télécommande, une liste des unités interieures s'affiche. Choisir l'UI à paramétrer.

3 Choiser le nombre du volet dont la plage de mouvement doit être modifiée. (FF4)

Si deux volets ou plus se trouvent au niveau de la sortie d'air, de type FDT par exemple, le volet de la sortie d'air N^ ① continuera de bouger tandis que I'écran de selection de la sortie d'air s'affichera. Le schéma à l'écran illustré l'unité installée, vue du sol. Sélectionner le volet en fonction de ce schéma. Une fois la sortie d'air sélectionnée, le volet dont le numéro a été sélectionné bougera.
Il est possible de régler tous les volets simultanément en appuyant sur la touche Régbal (sauf sur les modèles FDK dotés d'un volet gauche/droit).
Si un seul volet se trouve au niveau de la sortie d'air, de type FDE par exemple, seul le volet pouvant être régle s'affichera.

Sur un FDK doté d'un volet gauche/droit, sélectionner le volet supérieur/inferieur ou gauche/droit.

Si le volet supérieur/inferieur est selectionné (1): 4
Si le volet gauche/droit est selectionné (2): 8

4 Sélectionner l'une des limites de position supérieures de 1 à 6 pour modifier la plage de mouvement du volet. Une fois la plage seLECTIONnée, appuyer sur la touche Activer

5 Sélectionner l'une des limites de position inférieures de 1 à 6 pour modifier la plage de mouvement du volet.

La plage de mouvement entre les limites inférieure et supérieure s'affichera en noir.

Une fois la plage seLECTIONnée, appuyer sur la touche Activer

6 L'écran de confirmation du réglage de la plage de mouvement du volet s'affiche.

7 L'écran de confirmation du réglage s'affiche.

Pour modifier la plage de mouvement d'autres volets, appuyer sur la touche Oui (3).

Pour terminer la configuration, appuyer sur la touche Non L'écran de démarrage s'affiche à nouveau.

[Si le volet gauche/droit est selectionné sur un FDK doté d'un volet gauche/droit]

8 Sélectionner l'une des limites de position laterales à gauche de 1 à 5 pour régler la plage de mouvement du volet.

Une fois la plage seLECTIONnée, appuyer sur la touche Activer

9 Sélectionner l'une des limites de position laterales à droite de 1 à 5 pour régler la plage de mouvement du volet.

La plage de mouvement entre les limites gauche et droite s'affichera en noir.

Une fois la plage selectionnelle, appuyer sur la touche Activer

10 L'écran de confirmation du réglage de la plage de mouvement du volet s'affiche.

11 L'écran de confirmation du réglage s'affiche.

Pour modifier la plage de mouvement d'autres volets, appuyer sur la touche | Oui . ( 3)

Pour terminer la configuration, appuyer sur la touche Non. L'écran de démarrage s'affiche à nouveau.

Recommendation

Si l'unité est installée à 50 cm d'un mur ou moins, il est recommandé de modifier la plage de mouvement du volet gauche/droit de la manière suivante :

• Si I'unité est installée à droite du mur Régler la plage de mouvement du volet gauche/droit de 1 à 4
  Si I'unité est installée a gauche du mur Régler la plage de mouvement du volet gauche/droit de 2 a 5

Réglage système anti courant d'air (pour l'utilisation d'un panneau anti courant d'air)

Le mouvement des panneaux anti courant d'air peut etre activé/désactivé pour chaque sortie d'air, dans chaque mode de fonctionnement.

Si la telecommande est configurée en tant que TD secondaire, elle ne permet pas de regler les panneaux anti courant d'air.

1 Appuyer sur la touche Menu de l'ecran de demarrage et selectionner Fonctions pratiques Réglage système anti courant d'air

Si une unité interieure est reliée à la télécommande : 3

Si deux unités interieures ou plus sont reliées à la télécommande : 2

■ Selon la configuration des autorisations/interdictions (176 page 52), l'écran de saisie du mot de passse administrateur est susceptible de s'afficher.

Recommendation

Le réglage des panneaux anti courant d'air doit être effectué lorsque l'unité est à l'arrêt.
- Si le réglage des panneaux anti courant d'air est effectué lorsqu'el'unité est en fonctionnement, l'écran de confirmation pour arrêter l'unité s'affiche.

2 Si deux unités interieures ou plus sont reliées à une même télécommande, une liste des unités interieures s'affiche. Choisir l'UI à paramétrer.

3 Sélectionner le numéro de la sortie d'air au niveau de laquelle le panneau anti courant d'air doit être régle.

Le volet au niveau de la sortie d'air N^ ① continuera de bouger tandis que l'écran de selection de la sortie d'air s'affichera. Sélectionner le volet en fonction de ce schéma. Une fois la sortie d'air的选择née, le volet dont le numéro a été sélectionné bougera. Le schéma à l'écran illustré l'unité installée, vue du sol.
Toutes les sorties d'air peuvent etre regles simultanement en appuyant sur la touche Reg bat.

Une icône indiquant le mode de fonctionnement (F page 9) s'affiche sur la touche de chaque sortie d'air.

Si la fonction anti courant d'air est activée, la couleur de l'icone sera inversée (par exemple, sur l'illustration de gauche, les sorties dont la fonction anti courant d'air est activée au cours du refroidissement sont les sorties ①, ③, et ④).

4 Sélectionner Activation/Désactivation pour chaque mode de fonctionnement.

Une fois la selection effectuee, appuyer sur la touche Activer L'écran de selection de la sortie d'air s'affiche à nouveau.

Fonctionnement de la ventilation (si un dispositif de ventilation est installé)

La ventilation est activée ou désactivée si un équipement de ventilation est raccardé.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Fonctions pratiques Ventilation externe.

■Le fonctionnement de la ventilation est activé au cas où la ventilation exter est régée sur "Autonome" (voir le manuel d'installation pour plus de détails).
■ Si la ventilation exter est reglee sur "Desactive" ou "Verrouillage synchronise", la ventilation est desactive.

2 L'écran de la ventilation externe s'affiche.

Si la touche Vent.ON est utilisée, la ventilation demarre. Pour arreter la ventilation, appuyer sur la touche Vent.OFF

Si la ventilation est reglee sur "Verrouillage synchronise", la ventilation fonctionnera de pair avec le demarrage ou l'arrêt du climatiseur (voir le manuel d'installation).

Réglages initiaux

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramétres utiliser => Paramétrage initial.

2 Lorsque le menu des paramètres initiaux s'affiche, appuyer sur la fonction souhaïée.

·Réglage HEURE ...... page 33
· Affichage Date et Heure page 34
Heure d'etre .... page 35
- Contraste 15 page 35
·Retro-éclairage 13 page 36
·Niveau Sonore page 36
· Luminosité duvoyant de fonctionnement page 37

Réglage HEURE

La date et l'heure peuvent etre regles et rectifiées.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser => Paramétrage initial Réglage HEURE.

2 L'écran de Réglage HEURE s'affiche.

Régler les paramètres "jj/mm/aa" à l'aide des touches ▲ ▼

Appuyer sur la touche Heure pour valider le réglage.

Le Réglage HEURE est indispensable pour les paramètres suivants.

Timer Coupure de pic
- Réglage ON par définition d'une heures, Réglage OFF par définition d'une heures
Timer hebdomadaire
- Timer mode silence unité extérieure
- Initialisation filtré, Réglage de la date du prochain nettoyage

3 Régler l'heure "heure : minute" à l'aide des touches sur l'écran de Réglage HEURE.

Appuyer sur la touche Activer pour valider le réglage.

Pour modifier "jj/mm/aa", appuyer sur la touche Date.

■ Affichage Date et Heure

L'affichage de la date et de l'heure peut etre regle et rectifie.

1 Appuyer sur la touche Menu de l'écran de démarrage et sclectionner Paramétres utiliser ⇒ Paramétrage initial Affichage Date et Heure.

2 L'écran de Réglage HEURE s'affiche.

Appuyer sur Masquer / ON pour régler la date et l'heure.
Appuyer sur OFF / ON pour régler un jour de la semaine.
Appuyer sur le Type d'affichage "12 H ou 24H".

12 H heures ... A 15:50, l'écran affiche "3:50PM".

24 Heur. heures ... À 15:50, l'écran affiche "15:50".

Régler la position de AM/PM.

Régler Devant ... "PM3:50" s'affiche.

Régler Retour ... "3:50PM" s'affiche.

3 Appuyer sur la touche Activer pour confirmer le réglage.

Heure d'etre

L'heure actuelle peut etre avancée ou reculée d'une heures.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser ⇒ Paramétrage initial Heure d'été.

2 L'écran de réglage de l'heure d'éta s'affiche.

Passage de Invalid à Activé ... (Heure actuelle + 1 h) s'affiche.

Passage de Activé à Invalid ... (Heure actuelle - 1 h) s'affiche.

Contraste

Le contraste de l'écran LCD peut être régèle.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser → Paramétrage initial Contraste.

2 L'écran de réglage du contraste s'affiche.

Appuyer sur "Contraste" sur l'écran des réglages initiaux. Le contraste à l'écran se modifie par une pression sur les touches Foncé or Clair.

3 Appuyer sur la touche Activer pour confirmer le réglage.

[Si le contraste est différent dans la partie supérieure et dans la partie inférieure de l'écran]

4 Appuyer sur la touche Ajuster pour afficher I'ecran Contraste de la partie supérieure/inferieure.
5 Le contraste de la partie inférieure change en appuyant sur la touche Foncé / Clair. Régler le contraste afin qu'il soit égal sur la partie supérieure et sur la partie inférieure de l'écran.
6 Une fois les réglages effectués, appuyer sur la touche Activer.

Retro-éclairage

Le rétro-éclairage peut être activé ou désactivé, et la durée de l'éclairage peut être régée.

1 Appuyer sur la touche / Menu de l'écran de démarrage et sélectionner Paramétres utiliser → Paramétrage initial ⇒ [Rétro-éclairage .]

2 L'écran de réglage du retro-éclairage s'affiche.

Appuyer sur les touches ON ou OFF pour activer/désactiver le rétro-eclairage et désir la durée d'éclairage (de 5 à 90 secondes par intervals de 5 secondes).

ON ... Le rétro-éclairage s'allume en cas de pression sur l'écran LCD.

Il s'esteint automatique si aucune activite n'a lieu pendant la durée definite.

OFF... Le rétro-éclairage ne s'allume pas même en cas de pression sur l'écran LCD.

3 Appuyer sur la touche Activ pour valider le réglage.

■ Niveau Sonore

Il est possible d'activer ou de désactiver le son de l'écran tactile.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramétres utiliser ⇒ Paramétrage initial Niveau Sonore.

2 L'écran de réglage du niveau son s'affiche.

Appuyer sur ON ou OFF pour activer ou désactiver le son.

ON ... Un "bip" retentit à chaque pression sur l'écran.

OFF ... Aucun "bip" n'est émis.

Luminosité duvoyant de fonctionnement

L'éclairage duvoyant de fonctionnement peut être régileo.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser ⇒ Paramétrage initial Luminosité duvoyant de fonctionnement.

2 L'écran de Luminosité duvoyant de fonctionnement s'affiche. Il est possible de régler l'éclairage duvoyant de fonctionnement à un niveau souhaité en appuyant sur la touche Clair / Foncé
3 Une fois les réglages effectués, appuyer sur la touche Activer.

Timer

Recommendation

Le Reglage HEURE ( page 33) doit avoir ete effectu si les fonctions Reglage ON par definition d'une heure ou Reglage OFF par definition d'une heure sont utilisées.

1 Appuyer sur la touche Menu de l'ecran de demarrage et selectionner Fonctions pratiques Timer.

2 Appuyer sur la fonction souhaitee du menu Timer.

·Réglage ON par décompte ...... page 39
- Reglage OFF par décompte ..... 15 page 40
- Réglage ON par définition d'une heures .... page 41
- Réglage OFF par définition d'une heures .... page 41
· Confirmer 42

Une fois la programmation effectuee,la touche Confirmer s'affiche.

La touche ne s'affiche que si la programmation est effectue.

■ Fonctionnement de chaque programmation

Sleep ( page 21)
Interrompt le fonctionnement de l'unité lorsque la durée définie depuis le démarrage est écoulée. Si ce paramètre est activé, cette programmation s'activeraès que l'appareil sera mis en marche.
- Réglage ON par décompte (E87 page 39)

Une fois le décompte terminé, le climatiseur démarre.

Il est possible de régler les conditions de fonctionnement au démarrage.

Le fonctionnement se repète à chaque réglage.

• Reglage OFF par décompte (134 page 40)

Une fois le décompte terminé, le climatiseur s'arrête.

Le fonctionnement se repète à chaque réglage.

• Réglage ON par définition d'une heures (E96 page 41)

Le climatiseur demarre a l'horaire regle.

Il est possible de régler les conditions de fonctionnement au démarrage.

Le réglage peut être défini comme unique ou pour tous les jours.

• Réglage OFF par définition d'une heures (TBF page 41)

Le climatiseur s'arrête à l'horaire régèle.

Le réglage peut être définie comme unique ou pour tous les jours

• Timer hebdomadaire (T page 42)

La mise en marche et l'arrêt peuvent être programmés de façon hebdomàtaire.

Toutes les programmations peuvent etre combinées. Voici les différentes combinaisons possibles.

Combinaisons possibles ( : Autorise, × : Interedit)

	Sleep OFF: Heure ON: Heure OFF : Horlo ON : Horlo Hebdo
Sleep		× ×	○ ○ ○
OFF: Heure	× ×	× × ×
ON: Heure	× ×	× × ×
OFF : Horlo	○ ×	× ○ ×
ON : Horlo	○ ×	× ○ ×
Hebdo	○ ×	× × ×

Si une combinaison interdite est effectuee, le message "La combinaison ne peut etree acceptee" s'affiche pendant 3 secondes.

L'ordre de priorité des différentes programmes horsaires (1→3) est le suivant.

① Réglage OFF par décompte/definition d'une heures, programmation d'arrêt hebdomadaire
② Sleep
③ Réglage ON par décompte/définition d'une heures, Programmation de démarrage hebdomàtaire

Sur l'écran de démarrage, la programmation du mode repos indique d'abord l'heure du prochain arrêt, puis du prochain démarriage, puis de l'arrêt suivant.

Réglage ON par décompte

Une fois le décompte terminé, le climatiseur démarre.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Fonctions pratiques Timer Réglage ON par décompte

2 L'écran de Réglage ON par décompte s'affiche.

Choisir la durée avant le démarrage à l'aide des touches ▲ ▼

Plage de réglage de la durée : de 1 à 12 heures par intervalles d'1 heures.

3 Une fois les conditions de fonctionnement au démarrage régées, appuyer sur la touche Suivant. (4)

Si les conditions de fonctionnement ne sont pas régées, appuyer sur la touche Activer.

4 Regler les conditions de fonctionnement suivantes :

① Préchauffage activé/désactivé (telecommande principale uniquement)
② Mode de fonctionnement ... 5
③ Température de consigne ... 6
④ Vitesse de ventilation ... 7

La configuration du préchauffage ne peut être effectue qu'vec la télécommande principale.
- Configurer le mode de fonctionnement avant de déterminer la température de consigne.

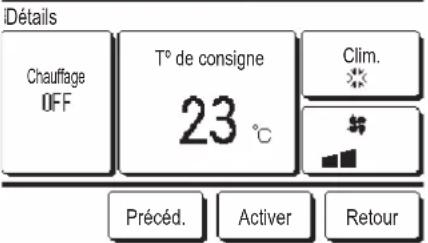

Réglage ON par décompte

Selectionner la fonction a changer

Recommendation Chauffage

Pour prechauffer la piece a une temperture proche de la temperature de consigne a l'hour de demarrage, le microordinateur estime une heures de mise en marche basée sur le dernier prechauffage et lance le fonctionnement 5 à 60 minutes plus tout.
- Quand le préchauffage est activé, régler la programmation au minimum 1h plus tout que l'heure de démarriage souhaitiée. Si la durée est inférieure à 1h, le message "Préchauffage annulé" s'affiche sur l'écran. (S'applique pour la Réglage ON par décompte et à heures fixe).

5 Appuyer sur le mode de fonctionnement souhaite.

Si la touche Prog. off est utilisée, l'appareil demarre dans le dernier mode de fonctionnement utilisé. (4)

6 Sélectionner la température souhaitation (par intervalles de 1^ ) à l'aide des touches ▲ ▼ Ou appuyer sur la touche Auto et selectionner le réglage automatique de la température. Appuyer sur la touche Activer pour confirmer le réglage. (4) Si la touche Prog. off est utilisée, "--°C" s'affiche, et l'appareil démarre à la première température utilisée.

7 Sélectionner la vitesse de ventilation souhaïée. Si la touche Prog.off est utilisée, l'appareil adopte les dernières paramètres utilisés. (4)

8 Une fois tous les paramètres de l'étépe 4 (page précédente) régés, appuyer sur la touche Activer Le climatiseur demarrera ultérieurement, une fois le décompte terminé.

Réglage OFF par décompte

Une fois le décompte terminé, le climatiseur s'arrête.

1 Appuyer sur la touche Menu de l'écran de démarrage et selectionner Fonctions pratiques Timer Réglage OFF par décompte.

2 L'écran de Réglage OFF par décompte s'affiche.
Choisir la durée avant l'arrêt à l'aide des touches
Plage de réglage de la durée : de 1 à 12 heures par intervalles d'1 heures.

3 Appuyer sur la touche Activer pour confirmer le réglage.

Réglage ON par définition d'une heures

Programme le demarrage de l'unité à l'horaire fixé.

1 Appuyer sur la touche Menu de l'écran de démarrage et selectionner Fonctions pratiques Timer Réglage ON par définition d'une heures.

2 L'écran de Réglage OFF par décompte s'affiche.

Choisir l'heure de démarriage souhaitée (par intervalles de 5 minutes) à l'aide des touches

3 Si les conditions de fonctionnement au démarrage doivent être définies, appuyer sur la touche Suivant pour les configurer.

Les conditions de fonctionnement peuvent être définies de la même manière qu'avac la programmation du démarrage par décompte(147 page 39 4 à 7)

Si les conditions de fonctionnement n'ont pas a etre definies, appuyer sur la touche Activer

La Réglage ON par définition d'une heures peut être unique ou valable pour semaine.

Si elle est valable pour tous les jours, appuyer sur 1 fois / Semaine pour changer l'affichage à "Semaine".

Réglage OFF par définition d'une heures

Programme l'arrêt de l'unité à l'horaire fixé.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Fonctions pratiques Timer Réglage OFF par définition d'une heures.

2 L'écran de Réglage OFF par définition d'une heures s'affiche. Choiser l'heure d'arrêt souhaitée (par intervalles de 5 minutes) à l'aide des touches ▲ ▼ □

3 Appuyer sur la touche Activ pour confirmer le réglage. La Réglage OFF par définition d'une heures peut être unique ou valable pour semaine.

Si elle est valable pour tous les jours, appuyer sur 1 fois / Semaine pour changer l'affichage à "Semaine".

■ Confirmer

Confirmer

Timer type	Définir les conditions
OFF:Heure	Prog. off
ON:Heure	Prog. off
OFF Horlo.	Prog. off
ON Horlo.	Prog. off
Hebdo	05:00 PM (Mer) Démar. 23°C
Sleep	240min. Arrêt

Retour

1 Si la touche Confirmer du menu Programmation est utilisée, les réglages de la programmation actuelle s'affichent.

Si le préchauffage est régle, "3" s'affiche devant le mode de fonctionnement sur l'écran de confirmation.

Timer hebdomadaire

Il est possible de régler quatre programmes de démarrage et d'arrêt pour chaque jour de la période.

Recommendation

L'horloge doit être configurée ( page 33) pour pouvoir régler la timer hebdomadaire.
- La timer hebdomàtaire ne peut être configurée que depuis la télécommande principale.

1 Appuyer sur la touche Menu de l'écran de démarrage et selectionner Fonctions pratiques Timer hebdomadaire.

Saisir le mot de passer administrateur si I'invite s'affiche à l'écran.

Dans certains cas, en fonction de la configuration des autorisations/interdictions, il est nécessaire de saisir le mot de passer administrateur. (14 page 53)

2 Lorsque l'écran de sélection de la plage de réglage s'affiche, sélectionner le jour de la semaine à paramétre.

①Jour semaine:Lundi-Vendredi
②Sam./Dim.:Samedi,Dimanche (5)
③ Tous jours : Lundi - Dimanche
④ Chaque jour : L'écran de réglage des jours de la semaine s'affiche. (3)

3 Lorsque le jour souhaite① est seLECTIONné sur l'écran, les réglages actuels pour ce jour s'affichent. (FF5)
4 Pour le réglage des jours fériés, appuyer sur le bloc② sous le jour pour passer de "Réglage correspondant au jour férié) et "(vide)" (annulation).

La programmation sera désactivée les jours considérés fériés.

Il est possible de régler 2 jours fériés ou plus.

Pour que la programmation s'applique à un jour défini comme férié, il est nécessaire de réinitialiser le réglage des jours férisés.

Si la touche ③ "Tout désactiver" est utilisé, la programmation ne s'applique àaucun jour de la semaine.

Si la programmation est utilisé, s'assurer que l'option "Tout désactiver" n'est pas seLECTIONnée.

5 L'écran de contrôle des réglages actuels s'affiche.

Si les paramètres sont modifiés ou si un nouveau réglage est ajusté,
① sélectionner le n° d'une ligne de réglage et ② appuyer sur la touche Modifier

Timer hebdomadaire

JourSEAINE
	Etat	TypeHeure		Mode	Ventil. Temp.
1	Activé	ON	11:00 AM		23°C
2	Activé	ON	00:00 AM
3	A	OFF	00:00 AM
4	Acti	ON	00:00 AM		AutoAuto
Modifier		Activier RetourSuisant

2

6 L'écran de réglage détaillé de la programmation s'affiche.

① Appuyer sur la touche Etat pour passer de l'etat "Activé" à l'etat "Désactivé".
② Appuyer sur la touche Type pour passer de la programmation d'arrêt à la programmation de démarrage.
③ Choisir l'heure souhaitation avec les touches (par intervals de 5 minutes).
④ Dans le cadre de la programmation du démarrage, lorsque la touche Suivant est utilisé, les conditions de fonctionnement au démarrage peuvent être configurées. (7)

7 Régler les conditions de fonctionnement suivantes :

① Préchauffage activé/désactivé

(Le fonctionnement démarre 5 à 60 minutes plus tout pour préchauffer la piece à une température proche de la température de consigne.)

② Mode de fonctionnement ... 8
③ Température de consigne ... 9
④ Vitesse de ventilation ... 10

• Configurer le mode de fonctionnement avant de déterminer la température de consigne.

8 Appuyer sur le mode de fonctionnement souhaite.

Si la touche Prog. off est utilisée, l'appareil demarre dans le dernier mode de fonctionnement utilisé. (7)

9 Sélectionner la température souhaitée (par intervalles de 1^ ) à l'aide des touches ▲ . Ou appuyer sur la touche Auto et selectionner le réglage automatique de la température. Une fois la sélection effectuee, valider en appuyant sur Activer (7)

Si la touche Prog. off est utilisée, " --°C" s'affiche, et l'appareil demarre à la dernière température utilisée.

10 Sélectionner la vitesse de ventilation souhaïée.
Si la touche Prog. off est utilisée, l'appareil demarre dans le dernier mode de fonctionnement utilisé. (E7)
11 Une fois tous les paramètres de l'étépe 7 régés, appuyer sur la touche Activer.
12 Ouvrir l'écran de contrôle des régages. Pour enregistrer le réglage, appuyer sur la touche Activer.

(1) Pour effectuer une configuration groupée (2-①Jours de la这段时间, 2-②Sam/dim, 2-③Tous les jours), passer à l'écran de configuration groupée. (13)
(2) Pour effectuer une configuration individuelle (24 Tous les jours), enregistrer les paramétres et aller à l'écran de seLECTION du jour de la période. (3)

13 Ouvrir l'écran de confirmation de configuration groupée. Appuyer sur la touche Oui pour enregistrer le réglage.

Après l'enregistrement, l'écran de contrôle de la configuration des jours de la semaine s'affiche. (3)

Pour effectuer la configuration après avoir modifié un jour de la这段时间, repeter les réglages depuis l'étépe 3.

Mode absence [Mot de passer administrateur]

Utiliser cette fonction pour maintainir la température de la piece à un niveau modéré en évitant les pics de température (haute ou BASSE).

■ Les modes froid et chauffage sont régulés par la température de l'air extérieur.
Il est possible de regler la température de consigne et la vitesse de ventilation.

Recommendation

L'horloge doit être configurée (page 33) pour pouvoir régler la programmation du mode absence.
Le mode absence ne peut ettre configuré et contrôlé que par la TD principale.

[Pour activer le mode via la touche Menu]

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Fonctions pratiques Mode absence

L'écran de saisie du mot de passer administrateur s'affiche.

Entrer le mot de passerse Administrateur

2 Ouvrir l'écran du mode Absence (début, fin).

Appuyer sur la touche Demarrer pour lancer le mode Absence.

Pourmettre fin au mode Absence,appuyer sur la touche Fin

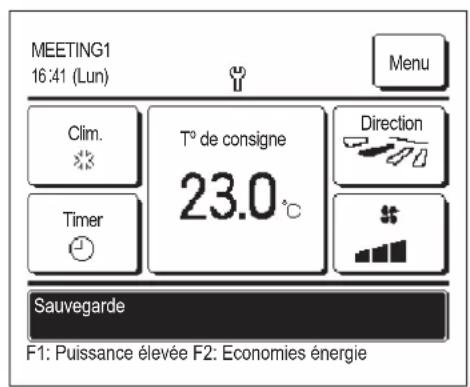

3 Lorsque l'unité est en mode Absence, le message "Fonctionnement en mode Absence" s'affiche à l'écran.

[Pour activer le mode via les interrupteurs F1, F2]

Modifier la fonction des interrupteurs afin que l'interrupteur F1 (F2) puisse lancer le mode Absence.

Lorsque l'interrupteur F1 (F2) est utilisé, l'écran de saisie du mot de passer administrateur s'affiche.

Une fois le mot de passer saisi, le mode Absence s'active.

Pourmettre fin au mode Absence,appuyer a nouveau sur la touche F1 (F2)

[Pour modifier les conditions de fonctionnement]

1 Appuyer sur la touche Menu de l'écran de démarrage et sélectionner Fonctions pratiques Mode absence Détails.

2 Le menu de réglage des détails s'affiche. Les options suivantes peuvent être réglées.

① Détérminer l'influence de la température pour le mode froid : Régler la température extérieure déterminant le fonctionnement du mode froid.

Plage de réglage disponible: De 26 °C à 35 °C (par intervalles de 3 °C)
Réglages d'usine: 35 °C

② Détiminer l'influence de la température pour le mode chauffage : Régler la température extérieure déterminant le fonctionnement du mode chauffage.

Plage de réglage disponible : De 0^ à 15^ (par intervalles de 3^ )
Réglages d'usine : 0^

③ Régler l'influence de la température pour le mode froid : Régler la température interieure déterminant le lancement du mode froid.

Plage de réglage disponible: De 26 °C à 33 °C (par intervalles de 1 °C)
Réglages d'usine: 33 °C

④ Régler l'influence de la température pour le mode chauffage: Régler la température interieure déterminant le lancement du mode chauffage.

Plage de réglage disponible: De 10^ à 18^ (par intervalles de 1^ )
Réglages d'usine: 10^ (366)

⑤ Vitesse de ventilation pour le mode froid : Régler la vitesse de ventilation pour le mode froid.

Réglages d'usine : Basse (387)

(6) Vitesse de ventilation pour le mode chauffage: Régler la vitesse de ventilation pour le mode chauffage.

Réglages d'usine : Basse (38)

■ Les options régles dans le menu des détails seront appliquées lors de la prochain enclenchement du mode absence.

3 Régler la température extérieure pour le paramètre "Déterminer la température extérieure pour l'enclenchement du mode froid".

Choisir la température de consigne souhaitation en appuyant sur les touches (de 26 °C à 35 °C, par intervalles de 3 °C).

Appuyer sur la touche Activer pour valider le réglage.

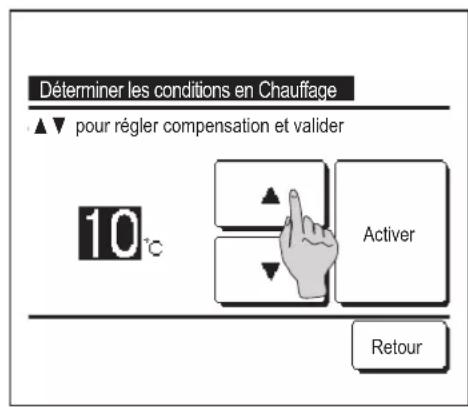

4 Régler la température extérieure pour le paramètre "Déterminer la température extérieure pour l'enclenchement du mode chauffage". Choiser la température souhaitee en appuyant sur les touches (de 0°C à 15°C, par intervalles de 5°C). Appuyer sur la touche Activ pour valider le réglage.

5 Régler la température interieure déterminant l'activation du mode froid après avoir régle le paramètre "Déterminer la température extérieure pour l'enclenchement du mode froid".
Choisir la température souhaïée en appuyant sur les touches
(26 °C à 33 °C, par intervalles de 1 °C).
Appuyer sur la touche Activer pour valider le réglage.

6 Régler la température interieure déterminant l'activation du mode chaudiage après avoir régle le paramètre "Déterminer la température extérieure pour l'enclenchement du mode chaudiage".
Choisir la température souhaitée en appuyant sur les touches
(10 °C à 18 °C, par intervalles de 1 °C).
Appuyer sur la touche Activer pour valider le réglage.

7 Régler la vitesse de ventilation en mode froid. Sélectionner la vitesse de ventilation souhaïette.

8 Régler la vitesse de ventilation en mode chauffage. Sélectionner la vitesse de ventilation souhaïée.

9 Une fois les réglages effectués pour les étapes 3 à 8, le menu de réglage des détails s'affiche à nouveau 1. Appuyer sur la touche Retour pour revenir à l'écran du mode Absence. Pour activer le mode, appuyer sur la touche Demarrer

Enregistrer des préférences

Le mode de fonctionnement, la température de consigne, la vitesse de ventilation, et le sens de ventilation peuvent être enregistrés en tant que Réglage fav 1 et Réglage fav 2.

Attribuer ces paramètres aux interrupteurs F1 et F2 «you» permet d'activer des commandes avec ces paramètres enregistrés, à la seule pression d'une touche (« page 63).

Voir la section Modification des fonctions des interrupteurs (page 63) pour savoir comment configurer les interrupteurs F1 et F2.

1 Sur l'écran de démarrage, régler le mode de fonctionnement, la température de consigne, la vitesse et le sens de ventilation.

Appuyer sur la touche Menu de l'écran de démarrage et sélectionner Fonctions pratiques Réglage favori.

L'écran de saisie du mot de passer administrateur s'affiche.

Saisir le mot de passer administrateur.

Il est impossible d'enregistrer des préférences si le mode High power ou économie d'énergie est activé.

2 L'écran de sélection de l'emplacement d'enregistrement des préférences s'affiche.

Selectionner l'emplacement d'enregistrement.

Si des données précédemment enregistrées occupent déjà l'emplacement, elles seront écrasées.

Réglage favori

Il est possible de faire fonctionner le climatiseur en appliquant directement le mode de fonctionnement, la température de consigne, la vitesse de ventilation et l'orientation des volets enregistrés dans Réglage favori 1 et Réglage favori 2. Les réglages mode de fonctionnement, température de consigne, vitesse de ventilation et orientation des volets peuvent être enregistrés via l'option Préférences dans le menu (page 49).

L'utilisation des préférences doit être attribuée à l'interrupteur F1 ou F2 page 63).

1 Appuyer sur l'interrupteur F1 (F2), permet d'activer les réglages mode de fonctionnement, température de consigne, vitesse de ventilation et orientation des volets enregistrés dans Réglage favori 1 et Réglage favori 2.

La fonction sera lancée même si l'interrupteur F1 (F2) est utilisé lorsque l'unité est à l'arrêt.
Il est possible de modifier le mode de fonctionnement, la température de consigne, la vitesse de ventilation et l'orientation des volets lorsque l'unité est déjà en cours de fonctionnement avec les préférences appliquées.
■ Suite à sa mise sous tension, l'unité démarre pour fonctionner en tenant compte directement des réglages Réglage favorsi 1 et Réglage favorsi 2. Mode ... Clim.

T° de consigne ... 28 °C

Vitesse de ventilation ... Vitesse 3

Orientation des volets ... Position 2 ( page 10)

*Si un FDK dot d'un volet gauche/droit est raccorde :

Orientation du volet gauche/droit ... Centralisé

3D AUTO ... Désactivé

■ Si les paramètres Modifier la température régée, Modifier le mode de fonctionnement, Modifier la position des volets, Modifier la vitesse de ventilation sont régis par des autorisations/interdictions (page 52), les options non accessibles ne seront pas prises en compte dans les préférences.

Réglages administrateur [mot de passer administrateur]

1 Appuyer sur la touche Menu de l'écran de démarrage et selectionner Paramètres utiliser Réglage Administrateur.

L'écran de saisie du mot de passer administrateur s'affiche.

Saisir le mot de passer administrateur.

Réglage Administateur

Réglage Autorisation/Interdiction

Timer mode silence extérieure

Réglage de la plage de l'impéritature

Réglage incrémentation de la température

Affichage tempéature de consigne

Suivant Retour

Sélectionner votrechoix

2 Lorsque le menu des réglages administrateur s'affiche, sélectionner une option à régler.

Réglage Autorisation/Interdiction ... page52
Timer mode silence unité extérieure ... page53
Réglage de la plage de température ... page54
Réglage incrémentation de la température ... page56
■ Affichage température de consigne ... page56
■Réglage affichage Télecommande ... page57
Changement mot de passer Administrateur ... page62
Réglage des fonctions de F1 et F2 ... page63

Réglage Administrateur

Réglage affichage Télecommande

Changement mot de passage Administrateur

Réglage des fonctions de F1 et F2

Précéd. Retour

SélectionnerVotechoix

■ Configuration des autorisations/interdictions

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser ⇒

Réglage Administrateur ⇒ Réglage Autorisation/Interdiction. Le menu de configuration des autorisations/interdictions s'affiche.

2 Il est possible de régler l'autorisation ou l'interdiction des options suivantes.

Si une option est autorisée, son fonctionnement est normal.

Si elle est interdite, le message "Requête invalide" s'affiche 3 secondes lors d'une tentative de mise en fonctionnement.

Certaines options nécessitant la saisie du mot de passer administrateur.

■ Fonctionnement avec interdiction

① Regbat....Permetd'autoriser/interdiretoutes les
options de ② à ⑬ simultanément.
② Marche/Arrêt ... La commande Marche/Arrêt est interdite.
③ Modifier la température régée ... La température de consigne ne peut pas être modifiée.
④ Modifier le mode de fonctionnement ... Le mode de fonctionnement ne peut pas etre modifie.
⑤ Modifier la position des volets ... L'orientation des volets ne peut pas etre modifiée.
⑥ Contrôle individuel des volets motorisés ... Ce contrôle nécessite la saisie préalable du mot de passer administrateur.
⑦ Modifier la vitesse de ventilation ... La vitesse de ventilation ne peut pas etre modifiee.
Mode High power ... Le mode High power ne peut pas etre activé.
9 Mode Economie d'énergie ... Le mode économique d'énergie ne peut pas être activé.
10 Timer ... La programmation hora n'est pas dispon
⑪ Timer hebdomadaire ... Le mot de passeruse utiliseur est nécessaire pour proceder à ces réglages.
12 Sélectionner la langue ... Le mot de passer administrateur est nécessaire pour effectuer cette seLECTION.
13 Réglage système anti courant d'air ... Le mot de passer administrateur est nécessaire pour régler les panneaux anti courant d'air.

3 AppuyersurAutorisation ou Interdiction pour chaque option.

Timer mode silence unité extérieure

Configuration de la durée de fonctionnement de l'UE pendant laquelle le son est désactivé.

Lorsque la programmation du mode silencieux est activée, le mode silencieux s'enclenché et s'arrête chaque jour aux heures indiqués jusqu'à ce que la programmation soit désactivée.

Le mode silencieux peut etre activé a partir d'une telecommande sans utiliser la programmation hora.

Attribuer la programmation du mode silencieux. ( page 63) aux interrupteurs F1 et F2 .

Recommendation

Lhorgoe doit aoe e configuere pour que la programmation du mode silencieux de l'unite exterieure puisse etre utilisee. ( page 33)
La programmation du mode silencieux de l'unité extérieur ne peut etre effectue qu'a partir de la telecommande principale.
- En mode silencieux, le climatiseur ne peut pas fonctionner à sa puissance maximale.

1 Appuyer sur la touche Menu de l'écran de démarrage et sélectionner Paramètres utiliser Réglage Administrateur Timer mode silence unité extérieure.

2 L'écran de programmation du mode silencieux de l'unité extérieur s'affiche.

Pour que le mode silencieux se lance et s'arrête aux heures indiquées à l'écran, appuyer sur la touche État afin de selectionner "État activé".

Si la touche Etat indique "Etat desactive", la programmation du mode silencieux de I'unité extérieur n'est pas contrôlée.

Pour valider le réglage, appuyer sur la touche Activer

Pour modifier l'heure de début ou de fin, appuyer sur la touche | Modifier .

3 Régler l'heure d'enclenchement de la programmation du mode silencieux pour l'unité extérieur.

Choisir l'heure souhaitee avec les touches (par intervals de 5 minutes).

Si la touche Activer est utilisé une fois l'heure régée, l'écran de réglage de l'heure de fin s'affiche. Choisir l'heure souhaïée avec les touches (par intervalles de 5 minutes) et appuyer sur Activer.

Réglage de la plage de température

Une plage limitée de réglage de la température peut être selectionnée en mode froid ou chauffage.

1 Appuyer sur la touche Menu del'écran de démarrage et sclectionner Paramètres utiliser Réglage Administrateur Réglage de la plage de température

2 Le menu du réglage de la plage de température s'affiche.

① Réglage de la limite de température supérieure/inferieure du mode froid (2)
... Permet de régler la plage de température en mode froid. (S'applique aux modes Déshumidi. et Auto)
② Réglage de la limite de température supérieure/inferieure du mode chauffage (3)
... Permet de configurer la plage de température de consigne du mode chauffage.
③ Réglage de la plage de température activé/désactivé (34)
... Perm d'activer ou non les limites appliquées par la plage de température configurée.

3 Régler la plage de température de consigne du mode froid. Choiser les limites de température inférieure et supérieure souhaitées avec les touches (par intervalles de 1^ ). Valider le réglage en appuyant sur la touche Activer

4 Régler la plage de température de consigne en mode chauffage.
Choisir les limites de température inférieure et supérieure souhaitées avec les touches (par intervalles de 1 °C).
Valider le réglage en appuyant sur la touche Activer.

La température de consigne peut être régée selon les plages suivantes.

	Valeur limite inférieure	Valeur limite supérieure
Clim./Déshu./Auto De	16 à 28 °C De 30 à 35	°C
Chaud De 10 à 22 °C De 22 à 30 °C

5 Régler l'application de la limite de la plage de température de consigne.

① Active

... La restriction de la plage de température de consigne ne s'applique pas.

②Invalid

... La restriction de la plage de température de consignes s'applique.

③ Activer:Nonaffichee

... La télécommande peut afficher les températures se situant en dehors des limites configuées, mais le fonctionnement réel s'adapter à ces limites.

Recommendation

Le refroidissement excessif en mode froid ou la surchauffe en mode chauffage ne sont pas économiques.
II est recommande de configurer une plaque tegement plus haute en mode froid et tegement plus basse en mode chauffage.

■ Réglage incrémentation de la température

La valeur de l'increment pour le réglage de la température de consigne peut être modifié.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser Réglage Administrateur Réglage incrémentation de la température

2 L'écran de réglage de l'increment de température s'affiche.

Appuyer sur la valeur d'increment souhaitatione.

① 1,0^ .... L'heure peut etre reglee par intervals de 1,0^

$$ \left(\text {e x .} \dots \Leftrightarrow 2 4, 0 ^ {\circ} \mathrm {C} \Leftrightarrow 2 5, 0 ^ {\circ} \mathrm {C} \Leftrightarrow 2 6, 0 ^ {\circ} \mathrm {C} \Leftrightarrow \dots\right) $$

② 0,5^ L'heure peut etre reglee par intervals de 0,5^

$$ \left(\text {e x .} \dots \Leftrightarrow 2 4, 0 ^ {\circ} \mathrm {C} \Leftrightarrow 2 4, 5 ^ {\circ} \mathrm {C} \Leftrightarrow 2 5, 0 ^ {\circ} \mathrm {C} \Leftrightarrow \dots\right) $$

■ Afficher la température de consigne

La température de consigne affichée sur l'écran de démarriage peut être modifiée.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser Réglage Administrateur Affichage température de consigne.

2 Le menu de la température de consigne s'affiche.

① Afficher T^ de consigne

... La température de consigne s'affiche.

② Afficher la différence par rapport à la T^0 de base

... La différence par rapport à la température de base s'affiche. Si "Afficher la différence par rapport à la T^ de base" est sélectionné, l'écran de réglage de la température de base s'affiche (135)2).

3 Régler la température de base.

Réglage affichage Télecommande

Le contenu de l'écran de la télécommande peut être modifié.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser Réglage Administrateur Réglage affichage Télecommande

2 Le menu de configuration de l'écran de la télécommande s'affiche.

① Nom de la pièce ... page 58
② Nom de l'unité interieure ... page 58
③ Affichage de la tempéature intérieure ... page 59
④ Affichage des codes de diagnostic ... page 60
⑤ Affichage "Attente chauffage" ... page 60
⑥ Affichage du dégivrage ... page 61
⑦ Affichage froid/chauffage automatique ... page 61
⑧ Affichage temp teléc, reprise, extérieure ... page 62

① Nom de la pièce

Régler le nom de la pierce qui sera affiché sur l'écran de démarriage.

1 Appuyer sur la touche Menu de l'écran de démarrage et sclectionner Paramètres utiliser ⇒ Réglage Administrateur ⇒ Réglage affichage Télecommande ⇒ Nom de la pièce.

2 L'écran de saisie du nom de la pièce s'affiche.

Le nom peut comprendre jusqu'à 9 lettres de 2 octets (18 lettres de 1 octet)

Il est aussi bien possible de saisir des caractères alphanumerices que des caractères japonais, cyrilliques ou chinois.

Appuyer sur la touche Préced. ou $uivant pour afficher le prochain groupe de caractères.

Une fois le nom de la piece saisi, appuyer sur Activer.

Le nom de la piece s'affiche sur l'écran de démarrage.

② Nom de l'unité interieure

Saisir le nom de l'unité interieure qui sera ajouté sur la touche d'adressage de l'UI.

1 Appuyer sur la touche Menu de l'écran de démarrage et sclectionner Paramètres utiliser Réglage Administrateur Réglage affichage Télecommande Nom de l'Unité Intérieure.

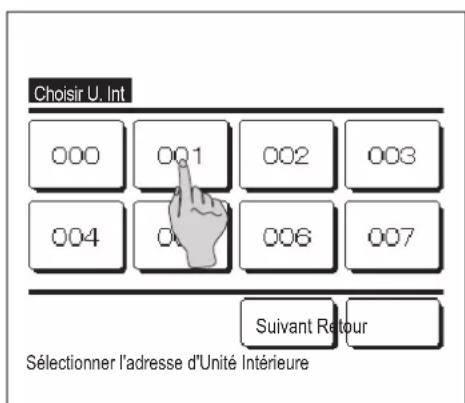

2 L'écran de selection de l'unité interieure s'affiche.

Si deux unités interieures ou plus sont reliées à une même télécommande, une liste des unités interieures s'affiche. Appuyer sur la touche correspondant à l'unité interieure (adresse) pour saisir son nom.

3 Lorsque l'écran de selection des caractères s'affiche, comme lors de la saisie du nom de la télécommande (158), saisir les caractères.

Le nom de l'UI peut être composé de 4 caractères de 2-bytes (8 caractères de 1-byte).

Une fois la saisie terminée, appuyer sur la touche Activer pour valider. Le message "Enregistrement terminé" s'affiche et le réglage est terminé.

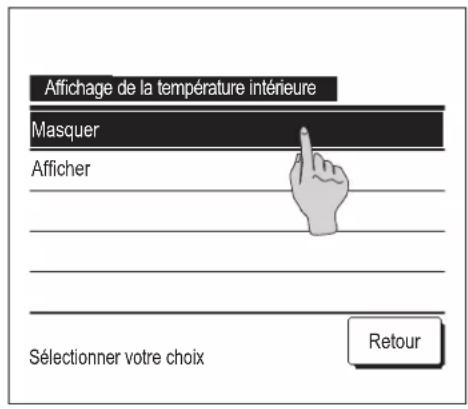

③ Affichage de la température interieure

Choisir d'afficher ou de masquer la température ambiente de la pierce.

1 Appuyer sur la touche Menu de I'ecran de demarrage et selectionner Parametes utiliser Réglage Administrateur Réglage affichage Télecommande Affichage de la température interieure.

2 L'écran d'affichage de la température interieure s'ouvre.

L'écran d'affichage de la température interieure permet d'afficher ou de masquer la température interieure. Lorsque le réglage du capteur de la télécommande est activé, la température de la piece (TD) s'affiche (voir le manuel d'installation pour savoir comment effectuer ces réglages).

Masquer ... La température ambiente de la pierce ne s'affiche pas sur l'écran de démarrage.

Afficher ... La température ambiente de la pierce est affichée sur l'écran de démarrage.

Lorsque le réglage du capteur de la télécommande est désactivié, la température de la piece O^ est affichée.

Lorsque le réglage du capteur de la télécommande est activé, la température de la piece (TD) O^ s'affiche (voir le manuel d'installation pour savoir comment effectuer ces réglages).

④ Affichage des codes d'erreur

Choisir d'afficher ou non les codes d'erreur.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser ⇒ Réglage Administrateur ⇒ Réglage affichage Télecommande ⇒ Affichage des codes de diagnostic.

2 L'écran d'affichage des codes d'erreur s'ouvre.

L'écran d'affichage des codes d'erreur permet d'afficher ou de masquer les codes d'erreur.

Afficher ... En cas d'erreur sur l'appareil, le message

"Arr.Prot. E Appuyer ici pour coordonnées du SAV. L'histoire est accessible via le Menu." s'affiche à l'emplacement des messages sur l'écran de démarrage.

Masquer ... Le message ne s'affiche pas, même en cas d'erreur.

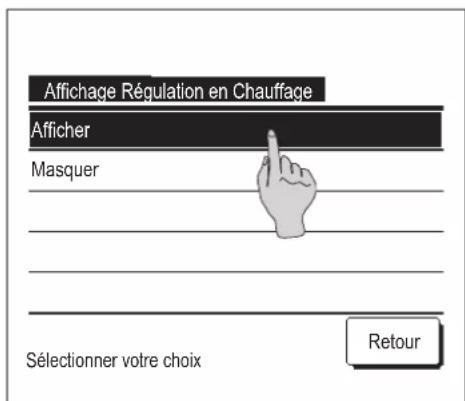

⑤ Affichage "Attente chauffage"

Choisir d'afficher ou de masquer la mise en attente en mode chauffage.

1 Appuyer sur la touche Menu de l'écran de démarrage et seLECTIONner Paramètres utiliser => Réglage Administratriceur ⇒ Réglage affichage Télécommande Affichage Régulation en Chauffage

2 L'écran de sélection de l'affichage de la mise en attente en mode chauffage s'ouvre.

L'écran d'affichage de la mise en attente en mode chauffage permet d'afficher ou de masquer le message "Attente chauffage".

La mise en attente de la ventilation en mode chauffage est enclenchée pour éviter que de l'air froid ne soit ventilé lors de la mise en marche du mode chauffage.

Afficher ... Le message "Attente chauffage" est affché lorsqu'la fonction est lancée.

Masquer ... Le message "Attente Chauffage" n'est pas affché.

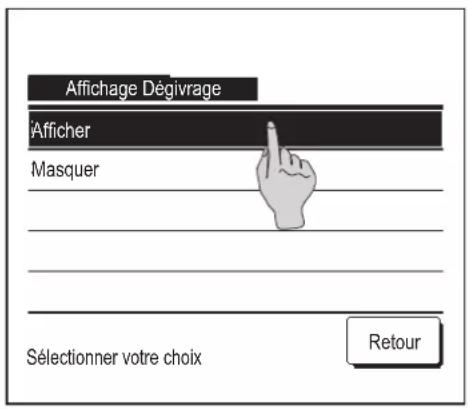

⑥ Affichage du dégivrage

Lorsque du givre se forme sur l'échangeur thermique de l'unité extérieure et que les conditions d'enclenchement du dégivrage sont réunies, le dégivrage s'enclenché automatiquement. Choisir d'afficher ou de masquer l'activation du dégivrage.

1 Appuyer sur la touche Menu de l'écran de démarrage et sélectionner Paramètres utiliser Réglage Administrateur ⇒ Réglage affichage Télécommande ⇒ Affichage Dégivrage

2 L'écran d'affichage du dégivrage s'ouvre.

L'écran d'affichage du dégivrage permet d'afficher ou de masquer le fonctionnement du dégivrage. La mise en attente de la ventilation en mode chauffage est enclenchée pour éviter que de l'air froid ne soit ventilé lors de la mise en marche du mode chauffage.

Afficher ... Le message "Dégivrage en cours" s'affiche durant le dégivrage.

Masquer ... Le message "Dégivrage en cours" ne s'affiche jamais.

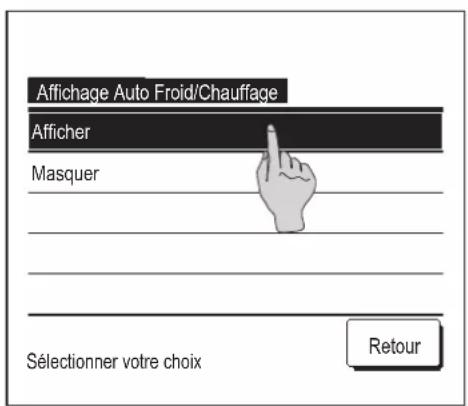

⑦ Affichage froid/chauffage automatique

Choisir d'afficher ou de masquer l'activation automatique du mode froid ou chauffage.

1 Appuyer sur la touche Menu de l'écran de démarrage et sclectionner Paramètres utiliser Réglage Administrateur Réglage affichage Télecommande Affichage Auto Froid/Chauffage

2 L'écran de sélection de l'affichage de l'activation automatique du mode froid/chauffage s'ouvre.

L'écran d'affichage de l'activation automatique du mode froid/chauffage permet d'afficher ou de masquer l'activation automatique du mode froid/chauffage.

Afficher ... Le message "Froid Auto" ou "Chauffage Auto" s'affiche sur la touche "Modifier le mode de fonctionnement" de l'écran de démarrage pendant le fonctionnement en mode automatique.

Masquer ... Seul le message "Auto" s'affiche sur la touche "Modifier le mode de fonctionnement" de l'écran de démarrage.

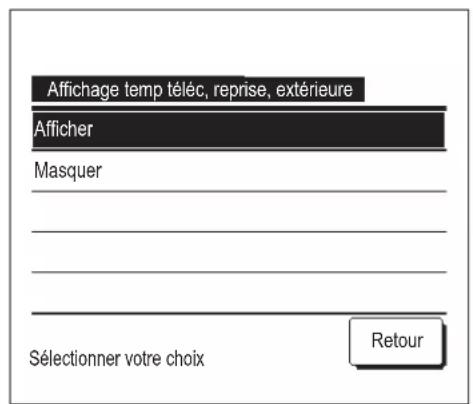

⑧ Affichage temp teléc, reprise, extérieure

Choisir d'afficher ou de masquer la température du capteur de la télécommande, la température de la piece et la température extérieure.

1 Appuyer sur la touche Menu de l'écran de démarrage et sélectionner Paramètres utiliser Réglage Administrateur Réglage affichage Télecommande Affichage temp téléc, reprise, extérieure.

2 L'écran d'affichage de la température de la télécommande, de la pièce et extérieure s'ouvre.

Choisir d'afficher ou de masquer la température de la télécommande, de la pierce et extérieure.

Afficher ... Chaque température est affichée sur l'écran de démarrage.

Masquer ... Aucune de ces températures n'est affichée sur l'écran de démarrage.

Changement mot de passer Administrateur

Le mot de passer administrateur peut être modifié.

1 Appuyer sur la touche Menu de l'ecran de demarrage et selectionner Parametes utiliser Réglage Administrateur Changement mot de passse Administrateur.

2 L'écran de modification du mot de passer administrateur s'affiche. Saisir le mot de passage (nombre de 4 chiffres) et appuyer sur la touche Activer
3 La confirmation de la modification du mot de passage est affichée pendant 3 secondes puis l'écran des réglages administrateur s'affiche à nouveau.

Réglage des fonctions de F1 et F2

Utiliser les interrupteurs F1 et F2 pour modifier les commandes executées.

1 Appuyer sur la touche Menu de l'ecran de demarrage et selectionner Parametes utiliser Réglage Administrateur Réglage des fonctions de F1 et F2.

2 L'écran de modification des fonctions des interrupteurs s'affiche. Sur l'écran de modification des fonctions des interrupteurs, appuyer sur l'interrupteur (F1 ou F2) à reconfigurer. Les fonctions actuelles appliquées s'affichent sous les touches.

3 Sélectionner la fonction à appliquer à l'interrupteur F1 ou F2. Les fonctions suivantes peuvent être sélectionnées.

Mode High power ... page 14
Mode Economie d'énergie ... page 15
-Programmation du mode silencieux ... page 64
Absence ... page 46
·Réglagefavori... page 50
·Initialisation fentre ... page 65

Programmation du mode silencieux

L'unité extérieur est contrôle de sorte à ce que son fonctionnement soit silencieux en priorité. La programmation du mode silencieux peut être activée/désactivée en appuyant simplement sur une touche. La programmation du mode silencieux doit être attribuée à l'interrupteur F1 ou F2 ( page 63). Régler l'heure de début et de fin du mode silencieux via la programmation du mode silencieux de l'unité extérieur ( page 53).

1 Lorsque l'interrupteur F1 (F2) est utilisé, l'écran de saisie du mot de passer administrateur s'affiche. Une fois le mot de passer saisi, la programmation du mode silencieux s'active.

2 Si la programmation du mode silencieux est activée, le message "Programmation du mode silencieux de l'UE activé" s'affiche à l'emplacement des messages.

3 Si l'interrupteur F1 (F2) est utilisé alors que la programmation du mode silencieux est activée, l'écran de saisie du mot de passer administrateur s'affiche. Une fois le mot de passer saisi, la programmation du mode silencieux se désactive.

La programmation du mode silencieux ne se désactivera pas, même en appuyant sur l'interrupteur Marche / Arrêt. Mettre fin à la programmation à l'aide de l'interrupteur F1 (F2).
Cette commande permet d'activer/desactiver la programmation du mode silencieux. L'appareil ne peut pas etre mis en marche a l'aide des interrupteurs F1 (F2). Pour demarrer I'appareil,utiliser I'interrupteur Marche /Arret
■ Une fois la télécommande secondaire configurée, la programmation du mode silencieux ne peut plus être utilisé.
Si la programmation du mode silencieux est activée, le mode High power ne peut pas etre utilisé.

Sélectionner la langue

Choisir la langue qui sera affichée sur la TD.

1 Appuyer sur la touche Menu de l'écran de démarrage et selectionner Fonctions pratiques Sélectionner la langue.

■ Selon la configuration des autorisations/interdictions (15 page 52), l'écran de saisie du mot de passse administrateur est susceptible de s'afficher.

2 Le menu pour selectionner la langue s'affiche.

Selectionner la langue de la télécommande et appuyer sur la touche Activer.

Les langues suivantes peuvent être seLECTIONNées :

Alphabet/Allemand/Français/Espagnol/Italien/

Néerlandais/Turc/Portugais/Russe/

Polonais/Japonais/Chinois

Initialisation fibre

Pour indiquer que le filtré d'air doit être nettoyé, le message "Nettoyage du filtré. Appuyer ici." s'affiche lorsque l'unité interieure a cumulé un temps total de fonctionnement égal au temps préconfigure. Une fois le filtré nettoyé, le temps total de fonctionnement doit être réinitialisé.

1 Appuyer sur l'emplacement du message, sur I'ecran de demarrage.

La réinitialisation duvoyant filtré peut également être effectuee via le menu, avant que le message "Nettoyage du filtr. Appuyer ici." ne s'affiche.

Appuyer sur la touche Menu de l'écran de démarrage et sélectionner Filtre Initialisation filtré.

Les interrupteurs F1 et F2 peuvent également être utilisés pour y parvenir.

Pour ce faire, attribuer la réinitialisation duvoyant filtre à l'interrupteur F1 (F2) via l'écran de modification des fonctions des interrupteurs (page 63).

Initialisation filtre

Ré-initialisation

Réglage de la date du prochain netto

Retour

SélectionnerVotechoix

2 L'écran de réinitialisation duvoyant filtrésauffiche.

Pour réinitialiser levoyant filtré, appuyer sur Ré-initialisation. (3) Pour régler la date du prochain nettoyage, appuyer sur "Régler la date du prochain nettoyage". (4)

Initialisation fibre

Souhaitez-vous initiaislerVoyant Filtre

SélectionnerVotechoix

Retour

3 L'écran de confirmation de la réinitialisation duvoyant filtré s'affiche. Appuyer sur la touche Oui.

Si la réinitialisation n'est pas nécessaire, appuyer sur Retour.

Réglage de la date du prochain nettoyage

4 L'écran de réglage de la date du prochain nettoyage d'affiche.

Choisir la date souhaitation à l'aide des touches ▲ et appuyer sur Activer.

Le message "Nettoyage du filtr. Appuyer ici." s'affiche à la date prévue.

Recommendation

Pour pouvoir regler la date du prochain nettoyage, l'horloge doit avoir ete configurée. (Ez page 33)

5. Entretien de l'unité et de l'écran LCD

Entretien de l'unité et de l'écran LCD

■ Essuyer la surface de l'écran LCD et le corps de la télécommande avec un chiffon sec si un nettoyage est nécessaire.
Si des taches persistent, utilise un chiffon imbibé d'eau et d'un détergent neutre, bien essorer le chiffon, puis le passer sur la surface. Essuyer ensuite avec un chiffon sec.

Note

Ne jamais utiliser de dissolvant pour peinture, de solvant organique ou d'acide fort.

Avertissement

Ne pas utiliser de matériel inflammable (exemple : spray capillaire, insecticide) pres de l'unité.

Ne pas nettoyer l'unité avec du benzène ou un dissolvant pour peinture.

Cela pourrait endommager l'unité, provoquer des chocs électriques ou un incendie.

Affichage des erreurs et coordonnées du SAV

Si une anomalie se produit sur le climatisationur, le message "Unité en arrêt pour défaut" s'affiche. Proceder comme suit, arrêter le fonctionnement et consulter le revendeur.

1 Le message "Unité en arrêt pour défaut" s'affiche.

Appuyer sur la touche Menu

Si les touches Affich. normal et Affichage Erreurs sont affichées, appuyer sur Affichage Erreurs.

2 Les détails de l'erreur s'affichent.

Après avoir vérifié les détails de l'erreur (code), appuyer sur la touche Société

Ou appuyer sur la touche Affich. normal de l'écran précédent et sélectionner "Coordonnées SAV" sur l'écran du menu.

3 Les coordonnées du SAV (Nom et n° de téléphone) s'affichent.

Elles s'affichent si elles ont ete prealablement parametrées par le revendeur.

7. Avis de date d'inspection

Si la date de la prochaine intervention de maintenance a ete parametrée dans le menu SAV par le revendeur, un avertissement s'affiche sur I'ecran 5 secondes avant la mise en fonctionnement et 20 secondes après I'arrêt au cours du mois correspondant à l'intervention planifiée.

Si cet avis s'affiche, contacter votre revendeur.

Si la durée d'utilisation du climatiseur dépasse 10 ans, l'écran à gauche s'affiche.

Si cet avis s'affiche, contacter votre revendeur.

8. Emplacement des messages

Lors du fonctionnement de l'unité, les messages suivants s'affichent à l'emplacement des messages pour averir l'utilisateur des conditions de fonctionnement actuelles de l'unité.

"En attente. Patienter un moment." affché

Le message "En attente. Patienter un moment" s'affiche parfois (pendant 30 minutes maximum) sur la télécommande lors de la première utilisation suivant une coupure de courant ou un déclenchement du disjoncteur.

Ce message n'indique pas une défaillance. Il est envoyé par le système de protection de l'appareil de refroidissement servant à protégger le comprisseur.

Patienter jusqu'à ce que le message "En attente. Patienter un moment". disparaissé.

■ "Dégivrage en cours."

Si du givre se forme sur l'unité extérieure, ses performances de chauffage se dégradient. L'unité passe alors automatiquement en mode dégivrage, et l'unité interieure ne suffle plus d'air chaud.

Le message "Dégivrage en cours" s'affiche à l'emplacement du message. Une fois le dégivrage terminé, le message "Dégivrage en cours" disparaît, et l'unité repasse en mode chauffage normal.

"Attente chauffage." affché

Pour éviter que de l'air froid ne soit produit par l'unité interieure lors du lancement du mode chauffage, l'unité s'arrête et affiche "Attente chauffage" à l'emplacement du message.

Une fois l'unité préte à produit de l'air chaud, le message "Attente chauffage" disparaît et l'unité passé en mode chauffage.

"Préchauffage en cours."

Si le chauffage est activé par une Réglage ON par décompte (page 39) ou par une Réglage ON par définition d'une heures (page 41), l'unité démarrera entre 50 et 60 minutes avant l'heure prévue, en fonction du dernier chauffage effectué, afin que la piece soit préchauffée à un niveau proche de la température de consigne avant que le mode chauffage ne soit activé.

Lors du préchauffage, le message "Préchauffage en cours" s'affiche à l'emplacement des messages.

Le message disparaît à l'heure prévue du démarriage.

"Mode rotation.", "Mode Compensation de puissance", "Mode Compensation d'erreur" affché

Lorsque le mode Rotation, Compensation de puissance ou Compensation d'erreur est activé au cours de l'installation, un message indiquant le mode actulement activé s'affiche à l'emplacement des messages.

Voir le manuel d'installation pour savoir comment procéder à ces réglages.

■ "Requête invalide. Contrôle centralisé activé" affché

Si l'unité est contrôle par un dispositif de contrôle centralisé, (non fourni) et si une commande autre que les commandes suivantes est lancée, le message "Requête invalide. Contrôle centralisé activé." s'affiche.

Ce message n'indique pas une défaillance. Il indique que l'unité est contrôle par un dispositif de contrôle centralisé.

[Fonctions autorisées pendant un contrôle centralisé]

• Initialisation filtré
  Réglages Administrateur

■ "Mode arrêt temporaire", "Mode arrêtforcé du thermostat", "Mode changement de température de consigne" affché

Ces messages s'affichent lorsque l'unité fonctionne via une entrée xtérieure.

Ce message n'indique pas une défaillance. Il indique que l'unité fonctionne via une entrée extérieure.

■ "Mode silence UE activé par entrée externe" affché

Le message "Mode silence UE activé par entrée exter" s'affiche lorsque la programmation du mode silencieux est mise en place par un dispositif de contrôle centralisé (non fourni) ou par une entrée extérieure de l'UI (non fournie).

Lorsque le message "Mode silence UE activé par entrée externe" est affché, l'unité fonctionne dans les mêmes conditions que lorsque la programmation du mode silencieux est mise en place (page 64) via la télécommande.

Si la programmation du mode silencieux est activée, le mode High power ne peut pas être utilisé.

Information Maintenance est activée Sauvegarde Automatique" affché

Pour indiquer à l'utilisateur que des informations d'entretien concernant le produit sont disponibles, le message "Information Maintenance est activée Sauvegarde Automatique" s'affiche à l'emplacement des messages.

Si ce message est affché, appuyer sur la touche Menu. Les informations d'entretien s'affichent.

Contacter le revendeur/le SAV via les coordonnées indiquées (E5 page 68) et fournir les informations (code) concernant l'entretien à effectuer.

"Sauvegarde" affché

Si une anomalie survient sur l'unité extérieure mais que son fonctionnement se poursuit par mesure d'urgence, le message "Sauvegarde" s'affiche.

Si le message "Sauvegarde" est affché, contacter le revendeur/le SAV grâce aux coordonnées fournies (page 68) afin qu'une inspection soit menée au plus vite.

Si le fonctionnement se poursuit et qu'aucune inspection n'est menée, une panne définitive peut survenir.

9. Service après vente

Données à transmettre au revendeur

Nom du modele
Date d'installation
- Conditions de la défaillance: Fournir des informations aussi précises que possible.
Adresse, nom, numero de téléphone

Déplacement d'une unité

Le transport de l'unité nécessite du matériel spécial. Consulter le revendeur.

Les frais incombant au transport seront facturés.

Réparations hors-garantie

Consulter le revendeur. Des services payants peuvent etre pris en charge à la demande du client.

(La période de garantie est d'un an à compter de la date d'installation.)

Demande de renseignements SAV

Consulter le revendeur ou le service après vente.
