Type de produit	Robinet de cuisine
Marque	Smeg
Modèle	MF9A2
Catégorie	Mitigeur mono-commande
Fonctions	Mitigeur avec bec orientable 360° et douchette extractible (selon version)
Matériau	Laiton chromé
Dimensions (hauteur)	Environ 320 mm
Hauteur du bec	Environ 180 mm
Portée du bec	Environ 200 mm
Poids	Environ 1,6 kg
Alimentation	Eau chaude et froide, flexibles 3/8" (550 mm ou 470 mm selon version)
Pression de service	1 à 5 bar
Débit	Environ 6 L/min sous 3 bar
Cartouche	Cartouche céramique 40 mm
Installation	Pour évier épaisseur 1-4 cm (joint et bride fournis)
Entretien	Nettoyer avec un chiffon doux, éviter produits abrasifs
Sécurité	Fermer l'arrivée d'eau avant toute intervention
Pièces détachées	Cartouche, douchette, flexibles, joints, kit de fixation

FOIRE AUX QUESTIONS - MF9A2 SMEG

Comment installer le robinet Smeg MF9A2 ?

Avant l'installation, rincer les flexibles d'alimentation. Placer le joint de base sur le corps du robinet, insérer le robinet dans le trou de l'évier en orientant le bec vers le bac. Fixer avec le kit de fixation selon l'épaisseur de l'évier (joint+bride pour évier 3-4 cm, joint+bride triangulaire+bride pour évier 1-2 mm). Raccorder les flexibles au réseau d'eau. Si le modèle est avec douchette, visser la douchette sur le flexible et placer le contrepoids à 40 cm de la douchette.

Comment remplacer la cartouche du robinet ?

Fermer l'arrivée d'eau. Dévisser la vis de fixation sous la poignée avec une clé à griffe, puis extraire la poignée en la soulevant. Soulever la virole de finition. Dévisser la virole de fixation et retirer l'ancienne cartouche. Insérer la nouvelle cartouche en alignant les pivots de centrage. Revisser la virole, remettre la virole de finition et la poignée. Rouvrir l'eau et vérifier l'étanchéité.

Pourquoi le débit d'eau est-il faible ?

Un débit faible peut être dû à un aérateur bouché (dévisser et nettoyer) ou à des impuretés dans le circuit. Vérifiez aussi que les flexibles ne sont pas pliés. Si le problème persiste, la cartouche peut être encrassée et nécessite un remplacement.

La douchette est difficile à sortir, que faire ?

Vérifiez que le flexible n'est pas tordu ou obstrué. Assurez-vous que le contrepoids de plomb est correctement positionné (à 40 cm de la douchette). Si nécessaire, nettoyez le flexible et la douchette.

Comment nettoyer le robinet Smeg MF9A2 ?

Utilisez un chiffon doux et humide. Évitez les produits abrasifs, acides ou à base de chlore. Pour les taches tenaces, un peu de vinaigre blanc dilué peut être utilisé. Rincez et séchez.

Quels sont les flexibles d'alimentation ?

Les flexibles ont un raccord 3/8" (environ 550 mm pour la version sans douchette, 470 mm pour la version avec douchette). Ils sont fournis avec le robinet.

Comment fixer le robinet sur un évier en inox très fin ?

Pour un évier en acier inox d'épaisseur 1-2 mm, utilisez le joint façonné, la bride triangulaire en plastique et la bride métallique fournies. Intercalez le joint d'étanchéité entre l'évier et le robinet.

Pourquoi y a-t-il une fuite au niveau du bec ?

Une fuite au bec peut indiquer que la cartouche est usée ou que les joints internes sont abîmés. Remplacez la cartouche. Vérifiez aussi que l'aérateur est correctement serré.

Peut-on utiliser le robinet sans douchette extractible ?

Oui, il existe deux versions : une avec bec orientable fixe et une avec douchette extractible. Si votre modèle est avec douchette, vous pouvez retirer la douchette mais le flexible restera apparent.

Où trouver des pièces détachées pour le Smeg MF9A2 ?

Les pièces détachées (cartouche 40 mm, douchette, flexibles, joints, kit de fixation) sont disponibles chez les revendeurs Smeg ou sur des sites spécialisés. Référez-vous aux numéros de pièces dans la notice (Fig.5 et Fig.6).

MODE D'EMPLOI MF9A2 SMEG

Abf. 4 - Vooradat u de patron vonguant, controleur et u de wateransuhtig afagolstein (D) en morgaen (F), a l'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'et d'de t a hingrpe (B) naar buten door desze ut patron (E) te trekren. Til ringmcr (O) ce der at feakding de van patron dient. Schroel ringmcr (D) los, en verwider patron (E) ut mengkaanhs (F). Plaisse tensilte du sieve patron, en controleur de die twe (F) ut engnacnns (F).

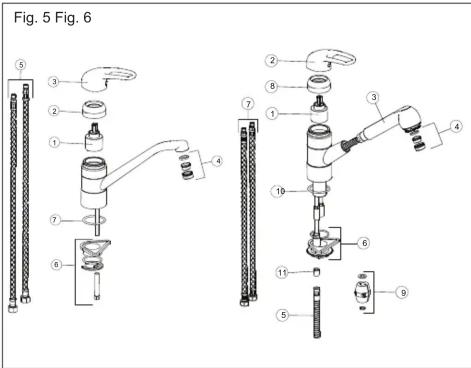

Fig.5 Parti di ricambio per monocommando girevole 1-Cartucci a 40~mm 2-Ghiera di serraggio 3-Mangiola complella 4-Arresto M2A4x1 5-Fissilebbe di alimentazione 3^8^ - 550mm 6-Set di fiasaggio per girevole 7-Guazionne di base
Fig.6 Parti di ricambio per monocommando con docetta estrilbiale 1-Cartucci a 40~mm 2-Maniglia complella 3-Docotta estrilbiale 4-Arresto M2A4x1 5-Fissilebbe della docetta 1.5m 6-Set di fiasaggio per estrilbiale 7-Fissilebbe di alimentazione 3^8^ - 470mm 8-Ghiera di serraggio 9-Peso in poincare 10-Guazionne di base 11-Valvola di non ritorno
Pict.5 Spare parts for the single-lever mixer 1-Cartridge a 40~mm 2-Metal ring 3-Complete lever 4-Jetoverbal M2A4x1 5-Supply hose 3 / 8^ - 550mm 6-Fastening set for tuming taps 7-Base gasket
Pict.6 Spare parts for the single-lever mixer with flexible shower 1-Cartridge a 40~mm 2-Complete lever 3-Showhandway 4-Acquiree arotor M2A4x1 5-Complete hose for shower 1.5m 6-Fastening set for taps with extralite handshower 7-Supply hose 3 / 8^ - 470mm 8-Metal ring 9-Lead counterbalance 10-Base gasket 11-No-return valve
Fig.5 Plies de rechange pour le mélangeur mono-monade
a douche flexibilie 1-Cartridge a 40~mm 2-Anmeau de fouge 3-Levier complet 4-Brier jet M2A4x1 5-Flexible alimentation 3^8^ - 550mm 6-Set de fouge pour robinets tournants 7-Joint a joint
Fig.6 Plies de rechange pour le mélangeur mono-monade
a douche flexibilie 1-Cartridge a 40~mm 2-Levier complet 4-Douchette 5-Airtreau M2A4x1 5-Flexible compliet pour douchelette 1.5m 6-Set de fouge pour robinets avec douchette detachable 7-Flexible alimentation 3^8^ - 470mm 8-Anmeau de fouge 9-Poste in plomb 10-Joint a joint
Fig.7 Plies de rechange pour le mélangeur mono-monade

Ab.5
Enzusatzte for Einbehelmischer
1-Kartushkae 40mm 2-Verschraubung
3-Biedergriff
4-Perlator M24x1
5-Anschlußschlaube 3/8G-550 mm
6-Befogestippsgesamt für Einbehelmischel
7-Dichtung
Ab.6
Enzusatzte for Einbehelmischer mit Schlaubhausre
1-Kartushkae 40mm 2-Biedergriff
3-Brauesskopf
4-Perlator M24x1
5-Brausschlauchlaan 1.5 m
6-Befogestippsgesamt für Einbehelmischer mit Schlaubhausre
7-Anschlußschlaube 3/8G-470 mm
8-Verschraubung
9-Gewicht
10-Dichtung
11-Rückfuhrverhinderer
Fig.5
Plezas de requejo por grifo giratorio
1-Carthia e a 40 mm
2-Viola de fiquacion
3-Palanca compla cia
4-Regulator del flujo M24x1
5-Flexible por alimentacion 3/8G-550 mm
6-Juego de fiquacion por grifo giratorio
7-Junta de base
Fig.6
Plezas de requejo por mezclador con ducta extraleval
1-Carthia e a 40 mm
2-Palanca compla cia
3-Duchita
4-Regulator del flujo M24x1
5-Flexible por ducta 1.5 mT
6-Juego de fiquacion por grifo con ducta-telesfo
7-Flexible de alimentacion 3/8G-470 mm
8-Viola de fiquacion
9-Peso en plomo
10-Junta de base
11-Välva de no retorno
Ab.5
Extra delven pour de eneg-helfboommixer
1-Patrono 40mm 2-Ringamor sperman patronn
3-Complet handgage
4-Luchtamovro M24x1
5-Buizgane toveerlofeeding 3/8G-450 mm
6-Set vor bevestigting
7-Pakingsen
Ab.6
Extra delven pour de eneg-helfboommixer met uittrekbare
douche
1-Patrono 40mm 2-Complet handgage
3-Handdouschue
4-Luchtamovro M24x1
5-Buizgane vesting van de handouche 175 cm
6-Set vor bevestigting
7-Buizgane toveerlofeeding 3/8G-470 mm
8-Ringamor sperman patronn
9-Loden gewicht
10-Pakingsen
11-Terugkeirkleep

MF9

smeg

SMEG S.p.A.

Via Leonardo Da Vinci, 4

42016 Guastalla (RE)

Tel. [phone] Fax [phone]

E mail: [e-mail]

-Avant l'installation et la mise en fonction

Attention! Les tubes d'alimentation doivent être rincées avec avant l'installation du maléangeur, de façon qu'il ne reste pas de ribbons, de restes de soudure ou de chanvre, ou autres salêtes à l'intérieur des tubes. A travers les tuyautieries qui sont pas bien rinceés ou à travers l'installation hydrique générale, des corps étrangers peuvent entraîre dans le maléangeur et abminer les joints/les joints à annexe. Généralement nos consocints d'installer un filtre sur le joint principal de l'eau. Avant la mise en fonction, dévisser l'éaérateur et bien rincer.

• Montage des robinets

Fig. 1 - Avant d'insérer le monocommande dans le trou de l'évier, il fait s'ssurer que le joint de base est bien placé dans son emplacement et que le coude ne se naisse vissés au corps du robinet. Il faut place le monocommande sur le trou de l'évier en orientant la boucle et la distribution vers le bac de l'évier.

Fig. 2 - Inséorer donc le kit de fixation dans la série indiquée et respectivement:

le joint faconné et la bride si on installe le monocommande sur un évier d'une epaisseur de 3-4 cm;

le joint faconné, la bride triangulaire en plastique et la bride dans le cas d'un évier en acier inox d'une epaisseur de 1-2 mm.

en interposant le joint d'etanchement.

Fig. 3 - Proceder à la liaison des flexibles au réseau d'alimentation. Si le robinet est un monocommande avec la douche déctachable, il fait visser la douche et u touyau libre en interposant le joint d'entachement, il fait fixer le contraipods de plomb sur le tayuau du flexible à une distance de 40 metres.

• Remplacement de la cartouche
