MODE D'EMPLOI BPRSI88-250 HD SAGEM

Tous droits réservés. Sagemcom Broadband SAS se réserve le droit à tout moment de modifier les caractéristiques techniques de ses produits ou services ou de cesser leur commercialisation. Sagemcom Broadband SAS s'efforce de garantir l'exactitude de toutes les informations figurant dans le présent document, mais ne peut pas être tenu responsable pour d'éventuelles erreurs ou omissions. Document non contractuel. Les marques citées sont déposées par leurs propriétaires respectifs. Société par Actions Simplifiée au capital de 35 703 000 Euros - 518 250 360 RCS NANTERRE. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 1 Lundi, 18. avril 2011 2:41 14

Livret utilisateur LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 2 Lundi, 18. avril 2011 2:41 14

Félicitations ! Le pack satellite TNTSAT de Sagemcom est dédié à la réception des chaînes de la TNT disponibles par satellite avec TNTSAT et vous permet de recevoir les émissions en définition standard et en haute définition. Il est composé d'un Terminal enregistreur haute définition avec lecteur Blu-ray et d’une carte d'accès. Pour bénéficier, avec ce pack PACK BPRSI88-250 HD, de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un téléviseur à écran plat avec connecteur HDMITM. HDMI (High Definition Multimedia Interface) désigne une interface de connexion de Haute Qualité, permettant le transport de vidéo Haute Définition et de son multicanaux en numérique. La qualité d'image restituée sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prêt pour la Haute Définition, que vous ayez utilisé un cordon HDMITM pour relier le Terminal enregistreur PACK BPRSI88-250 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Votre revendeur peut vous aider à vérifier que votre écran est prêt pour la HD. Dès le raccordement de votre Terminal enregistreur, vous pouvez profiter de la totalité des services. Vous pouvez mettre à jour votre Terminal enregistreur si de nouveaux services deviennent disponibles. Le Terminal enregistreur Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livret utilisateur. Marquage CE : Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité, 2004/108/CE concernant la compatibilité électromagnétique et ErP 2009/125/CE relative aux exigences d’écoconception, définies par le Parlement européen et le Conseil afin de minimiser les interférences électromagnétiques, assurer la sécurité des utilisateurs et de leurs biens ainsi que préserver leur santé, et réduire l'impact des produits sur l'environnement. En outre, ce marquage certifie aussi la conformité du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN55022, EN55024, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-4, EN61000-4-11, EN62311. La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section support, ou obtenue à l'adresse suivante : Sagemcom Broadband SAS - Service des relations clientèle 250 route de l’Empereur 92484 Rueil-Malmaison Cedex – France Copyright © Sagemcom Broadband SAS Tous droits réservés. Note Le fabricant n’endosse aucune responsabilité et n’offre aucune compensation en cas de perte de contenu enregistré ou édité faisant suite à un problème affectant le Terminal ou le support d’enregistrement, et n’endosse aucune responsabilité ni n’offre aucune compensation pour d’éventuels dommages consécutifs à une telle perte. Un exemple de cause de ces pertes est qu’un disque enregistré et édité avec un enregistreur Blu-ray Disc ou le lecteur de disque d’un ordinateur fabriqué par une autre marque est lu sur ce Terminal. Note L’enregistrement et la lecture d'oeuvres sur ce Terminal ou tout autre appareil peuvent nécessiter l’autorisation du titulaire du droit d’auteur ou de tout autre droit attaché à ces contenus. Sagemcom Broadband SAS n’est pas en droit de vous autoriser, ne vous donne pas cette autorisation et décline explicitement tout droit, capacité ou intention d’obtenir une telle autorisation en votre nom. Il est de votre responsabilité de vous assurer que l’utilisation de ce Terminal ou de tout autre appareil est en conformité avec la législation applicable au droit d’auteur dans votre pays. Nous vous prions de vous référer à cette législation pour plus d’informations sur les lois et règles en vigueur ou de contacter le titulaire des droits du contenu que vous souhaitez enregistrer ou lire.

Contenus lisiblesa Description du média Disque dur

BD-Vidéo Vidéo BD-RE

• AVCHD BD-R Émission TV enregistrée DivX® MKV JPEG MP3 Enregistrableb ? Ouib Non Vidéo DVD-Vidéo DVD-R DVD DVD-R DL

Périphérique USB DivX® MKV JPEG MP3 Non Ouib a. Reportez-vous aux pages 4 et 100 pour plus d’informations sur les types de contenus pouvant être lus et enregistrés. b. Reportez-vous à la page 64 pour connaître les types de fichiers que vous pouvez copier d’un support vers un autre. Dédommagements relatifs aux contenus enregistrés Sagemcom Broadband SAS n’endosse aucune responsabilité dans les éventuels dommages directs ou indirects découlant d’un problème quelconque ayant entraîné la perte d’un enregistrement, et ne fournit aucune garantie sur les contenus au cas où l’enregistrement ou l’édition ne se déroulerait pas de façon satisfaisante. La proposition ci-dessus s’applique aussi au cas où une réparation quelconque du Terminal aurait été effectuée (du disque dur ou d’autres composants du Terminal).

Information de gestion de la région Le Terminal lit les BD-vidéo identifiés par le code région "B" et les DVD-vidéo identifiés par le numéro de région "2" ou "ALL". BD-vidéo: DVD-vidéo: Disques que vous ne pouvez pas lire sur ce Terminal

• CD Vidéo et CD Super Vidéo
• HD DVD Finaliser Les DVD-R/RW/R DL, +R/+RW/+R DL et CD-R/RW enregistrés sur un autre équipement doivent être finalisés sur cet autre équipement pour pouvoir être lus sur le Terminal. Veuillez consulter le mode d’emploi de l’autre équipement. BD-Vidéo Ce Terminal peut décoder un audio à débit binaire élevé (Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio et DTS-HD Master Audio) adopté par le BD-Vidéo.

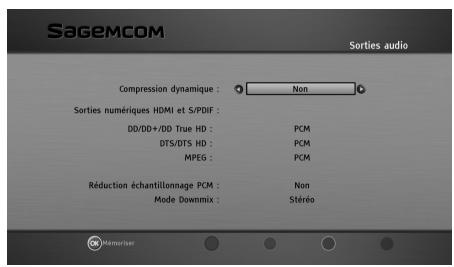

• Si DD/DD+/DD TRUE HD est configuré sur PCM (voir page 80), le nombre maximum possible de son Dolby est 5.1c. PCM.

• Les vidéos et photos en 3D peuvent être visionnées si ce Terminal est connecté à un téléviseur qui prend en charge la 3D avec un câble HDMI High Speed.
• La vidéo 2D peut être appréciée comme de la 3D virtuelle (voir page 47). BD-RE, BD-R Les disques enregistrés en mode DR avec des graveurs de disques Blu-ray Disc Panasonic ne peuvent pas lire correctement l’audio, etc. CD Musicaux La qualité de fonctionnement et du son des CD qui ne sont pas conformes aux spécifications CD-DA (contrôle de copie des CD, etc.) ne peut pas être garantie.

• Les cartes mémoire de type Mini-SD et Micro-SD peuvent être utilisées, mais avec des adaptateurs. Ils sont généralement fournis avec ces cartes, ou le client peut s’en procurer.
• Pour protéger les contenus de la carte, déplacez l’onglet de protection d’enregistrement (sur la carte SD) sur la position "LOCK".
• Ce Terminal est compatible avec les cartes mémoire SD qui sont conformes aux spécifications de carte SD de formats FAT12 et FAT16, de même que les cartes mémoires SDHC en format FAT32 (ne supportent pas les longs noms de fichiers) et les cartes mémoire SDXC en exFAT.
• Si la carte SD est utilisée avec des ordinateurs ou des appareils incompatibles, les contenus enregistrés peuvent être effacés en raison du formatage de la carte, etc.
• La mémoire réellement utilisable est légèrement inférieure à la capacité de la carte. Périphérique USB
• Ce Terminal ne garantit pas la connexion avec tous les dispositifs USB.
• Ce Terminal ne prend pas en charge le chargement des clés USB (alimentation électrique).
• Les systèmes de fichiers FAT16, FAT32 et NTFS sont pris en charge.
• Ce Terminal prend en charge l’USB 2.0 High Speed.
• Ce Terminal prend en charge un disque dur formaté en FAT32 et NTFS. Certains types de disque dur peuvent nécessiter l’utilisation de leur propre bloc d’alimentation externe. Note Dans certains cas, la lecture d’un support ci-dessus peut s’avérer impossible en raison de son type, de la condition d’enregistrement, de la méthode d’enregistrement et de la manière dont les fichiers ont été créés. Les producteurs de disque peuvent contrôler la manière dont les disques sont lus, ce qui explique pourquoi vous ne pourrez pas toujours contrôler la lecture comme décrit dans ce livret utilisateur. Lisez attentivement les instructions accompagnant le disque.

• Sommaire Gérer la mise en marche de votre téléviseur (HDMI) p. 25
• Information sur les supports compatibles p. 3

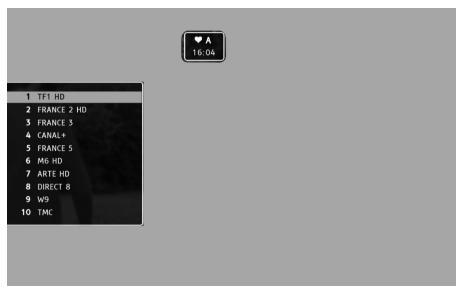

Regarder la télévision .................. 30 Choisir une chaîne de télévision ............... Ajuster le volume audio............................. Choisir temporairement le format de l’image en mode HD.................................. Bandeau d’information programme........... Informations détaillées sur les programmes .............................................. Choisir temporairement des langues audio et des sous-titres ............................. Changer de liste favorite ........................... Choisir une chaîne de radio ..................... Télétexte ................................................... Guide électronique des programmes ....... Contrôle du direct (mode Direct / mode Différé) ............................................

Raccorder l’antenne satellite et insérer la carte d’accès TNTSAT........................... Raccorder un téléviseur équipé d’une prise HDMI................................................. Raccorder un téléviseur standard équipé d’une prise Péritel .......................... Raccorder un amplificateur équipé d’une prise HDMI....................................... Raccorder un amplificateur équipé d’une prise audio numérique optique ........ Raccorder un amplificateur équipé d’une prise coaxiale audio numérique ....... Raccorder un amplificateur équipé de prises audio gauche/droite ................... Raccorder à votre box (Internet)................ Raccorder un média .................................. Raccorder votre Terminal au secteur ........ Lire des disques BD/DVD/CD ................... Actions possibles pendant la lecture......... Utiliser le menu OPTION........................... Menu de lecture ........................................ Utiliser la fonction BD-Live ou Image-dans-l’image en lecture BD-Vidéo .......................................

7. Voir des vidéo en 3D .................... 47

Enregistrer des programmes depuis le guide électronique des programmes ..... Enregistrer manuellement des programmes ............................................. Liste des enregistrements ........................ Gérer la liste des enregistrements ............

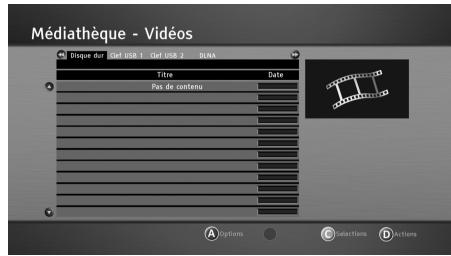

Quelles ressources puis-je utiliser ? ......... Lire des fichiers vidéo ............................... Écouter des fichiers musicaux .................. Personnaliser les options de lecture (fichiers vidéo et musicaux)........... Voir des fichiers photo............................... Voir des photos 3D.................................... Regarder des vidéos Camescope............. Accéder aux services de VoD (Vidéo à la demande) .............................................. Gérer les fichiers multimédias...................

Les messages............................................ 92 Résolution de problèmes ........................... 94 59 15. Références .................................... 99 Liste des codes langue .............................. 99 Liste des langues d’affichage .................. 100 Liste des formats de fichiers .................... 100 Informations audio ................................... 101 63 16. Environnement............................ 102 Signification des logos présents sur le produit et l’emballage............................... Recyclage et élimination du produit......... Directive européenne relative aux déchets d’équipements électriques et électroniques (DEEE) .............................. Directive européenne relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) .............................. Consommation électrique du Terminal .... Configuration et Maintenance ........................... 65

10. Les menus d’installation ............ 66

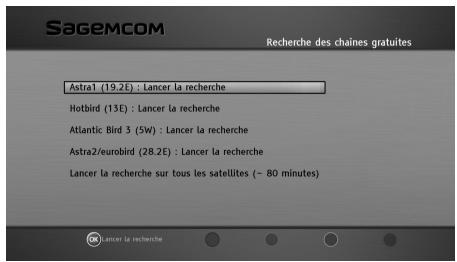

Aperçu du menu Installation...................... Recherche des chaînes ............................ Configuration générale.............................. Configuration des chaînes reçues............. Configuration de la lecture disque............. Configuration du réseau............................ Informations .............................................. Retour à la configuration d'achat ..............

20. Mentions légales......................... 109

Expiration et renouvellement de la carte TNTSAT ........................................... 85 Licences logiciel....................................... 110

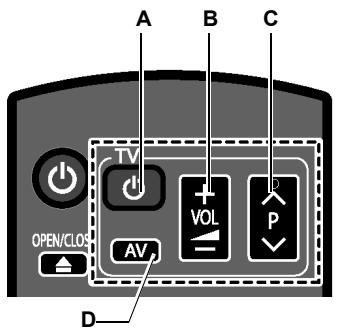

12. Contrôler des téléviseurs avec

la télécommande .......................... 86 Programmer la télécommande.................. 86 Liste des codes TV.................................... 87

L'utilisation du Terminal est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.

Emplacement Afin de garantir le bon fonctionnement de votre Terminal, vous devez :

• le placer en intérieur pour le protéger contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l’éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protéger contre l'humidité, l'installer sur une surface plane où il ne peut ni tomber ni être à la portée des enfants,
• ne rien placer sur votre Terminal (ceci nuirait à sa bonne ventilation) : les fentes d'aération situées sur le boîtier protègent votre Terminal de la surchauffe. Si vous placez le Terminal dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière,
• le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximité du Terminal et être facile d’accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité N'OUVREZ JAMAIS LE TERMINAL ! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Utilisez exclusivement le cordon secteur fourni avec le Terminal pour raccorder celui-ci sur le secteur. L’utilisation d’un autre équipement peut être dangereuse.
• Par précaution, en cas de danger, les adaptateurs servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité de l'appareil et être aisément accessibles.
• Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).
• Vous devez impérativement raccorder le cordon secteur sur le Terminal avant de raccorder le cordon secteur à la prise électrique.
• Lorsque vous débranchez le cordon secteur, saisissez toujours la fiche en évitant de tirer sur le cordon. Un cordon endommagé représente une source potentielle d’incendie ou de décharge électrique. Ne touchez jamais le cordon secteur avec des mains humides. Vous risqueriez de recevoir une décharge électrique.

• Le Terminal doit être utilisé à une température ambiante comprise entre +5 °C et +35 °C.
• Pour éviter les courts-circuits (risque d’incendie ou d’électrocution), mettez le Terminal à l'abri de l'humidité. Ne placez pas d’objet contenant un liquide (par exemple un vase) sur l’appareil. Tout contact avec un liquide endommagerait votre Terminal et pourrait causer une panne. Si un liquide pénètre dans le Terminal, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.
• Veillez à ce qu’aucun liquide ou objet métallique ne pénètre dans le Terminal par ses fentes d’aération.
• Ne remettez pas sous tension le Terminal si celui-ci a récemment été soumis à d’importantes variations de températures.
• Éteignez puis débranchez le Terminal par la prise secteur avant de brancher ou de modifier le branchement à d’autres appareils (téléviseur, magnétoscope, etc.).
• En cas d'orage, il est conseillé de débrancher les câbles d’antenne dans le cas où vous avez une ou plusieurs têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Même si le Terminal et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• N’essayez jamais de retirer un panneau ou un capot fixé. N’essayez jamais de démonter l'appareil. Le Terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique avec des conséquences extrêmement graves. Faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié.
• Seul un personnel agréé par le fabricant peut intervenir sur le Terminal. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.

Informations de sécurité relatives au laser L’appareil utilise un laser. ATTENTION: L'utilisation de contrôles, de réglages ou de performances de procédures autres que celles spécifiées dans le présent livret peut entraîner une exposition dangereuse au rayonnement. Cet équipement est conforme aux normes de sécurité internationales et est classé comme un produit laser de Classe 1. Avec une référence spécifique aux lasers, l’équipement est conforme aux normes de performances de produits laser établies par les agences gouvernementales, nationales et internationales comme un produit laser de Classe 1. Il n’émet pas de rayonnement dangereux dans la mesure où le faisceau n’est à aucun moment exposé lors des phases de manipulation et de maintenance du client. L’exposition directe (ou indirecte par réfléchissement) des yeux au rayon laser présente un risque de lésions oculaires sérieuses. Des dispositifs de sécurité et de verrouillage permettent d’empêcher que les opérateurs ne soient exposés au rayonnement laser.

Piles Les piles/batteries peuvent facilement être avalées par les enfants en bas âge. Ne laissez donc pas la télécommande sans surveillance. Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences Ne placez pas le Terminal à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son. L’appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l’utilisation. En présence de telles interférences, éloignez le téléphone mobile de l’appareil.

Disque dur Le Terminal contient un disque dur. Veuillez attendre que le Terminal soit en mode veille avant de le débrancher et de le déplacer.

Périphériques de stockage USB Ne déconnectez jamais votre périphérique de stockage USB ou disque dur externe lorsqu’une opération de lecture ou d’écriture est en cours (lecture de fichier multimédia, copie de fichiers ...). Vous risqueriez de perdre des données ou d’endommager votre périphérique de stockage.

Cartes mémoire SD Respectez toujours le sens d’insertion lorsque vous insérez un support. Appuyez au centre de la carte mémoire puis faites-la glisser pour l’extraire de son logement. Ne retirez jamais le support et n’éteignez jamais l’appareil lorsque l’indicateur sur l’afficheur du Terminal clignote. Vous risqueriez de perdre des données ou d’endommager votre périphérique de stockage. Les cartes mémoire peuvent facilement être avalées par les enfants en bas âge. Ne laissez donc pas les enfants en bas âge jouer avec des cartes mémoire.

Entretien du Terminal Nettoyez votre Terminal avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du Terminal.

Prise en main Découvrez votre Terminal et effectuez sa première mise en marche à l’aide des sections suivantes :

• Présentation, page 12,
• Connections, page 18,

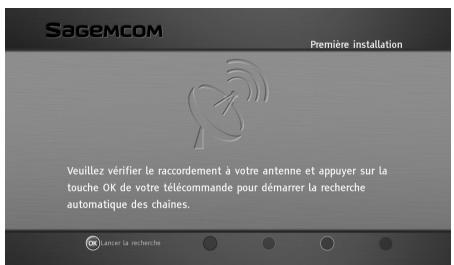

• Première installation, page 26.

Contenu de l’emballage Votre nouvel équipement inclut : Repère Description

1 Terminal enregistreur haute définition

1 télécommande et 2 piles R6-AA

1 carte de contrôle d’accès TNTSAT et sa documentation

Ce livret utilisateur

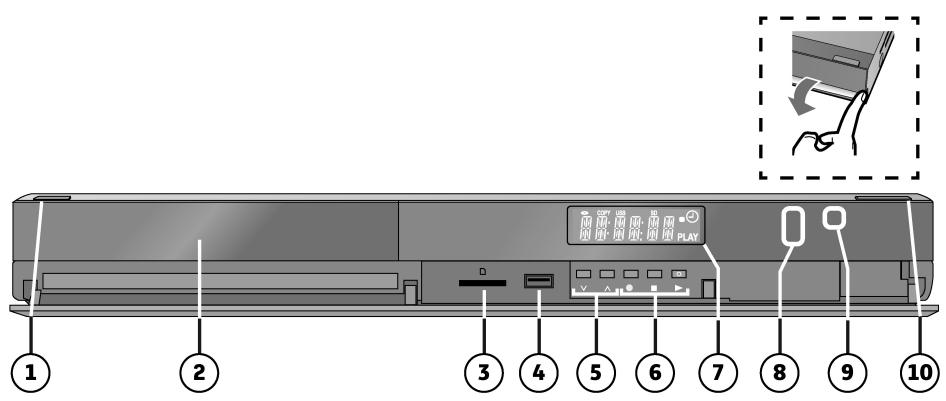

Face avant du Terminal Prise en main

Commandes Vidéo : Enregistrer, Stop, Lecture

Logement carte mémoire SD

Indicateurs d’enregistrement

Récepteur Infra rouge télécommande

[OPEN/CLOSE] Ouvrir/Fermer lecteur de disque

Changer de chaîne (P+/P-)

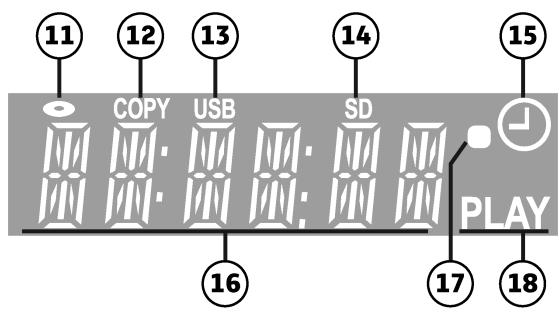

Repère Afficheur du Terminal Description Repère Indicateur présence disque

Indicateur copie en cours Description Indicateur enregistrement programmé L’indicateur est allumé dès lors qu’un enregistrement est programmé. Section d’affichage principal

Indicateur présence périphérique USB

Indicateur présence carte mémoire SD

Heure courante/compteur de lecture, messages divers Indicateur signal télécommande Indicateur de lecture LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 15 Lundi, 18. avril 2011 2:41 14

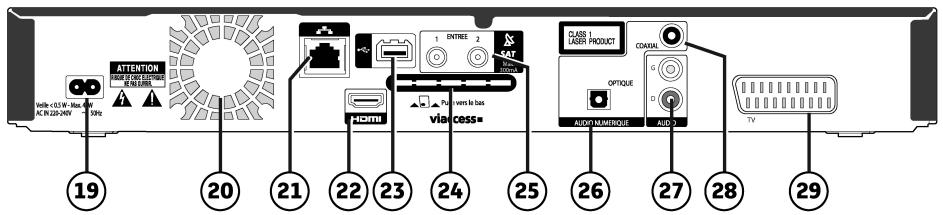

Face arrière du Terminal Prise en main

Entrées antenne satellite (principale et secondaire)

Prise audio numérique (S/PDIF optique)

Prises audio analogiques (vers chaîne Hi-Fi)

Prise Péritel (vers téléviseur standard) Prise d’alimentation électrique Ventilateur Port Ethernet Prise audio/vidéo numérique HDMI

Lecteur de carte TNTSAT

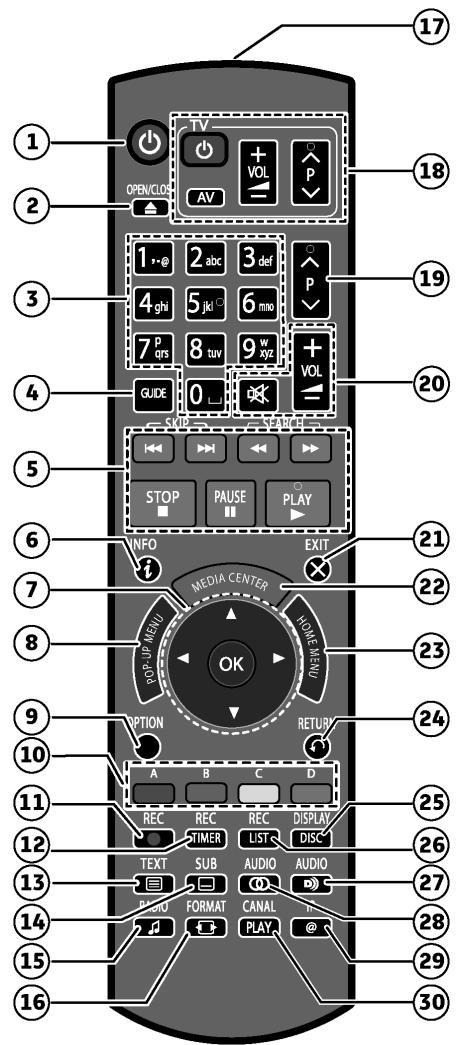

Télécommande Piles La télécommande nécessite deux piles R6-AA pour son fonctionnement. Lors de l’installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

Description Allumer / Mettre en veille le Terminal Ouvrir / Fermer le lecteur de disque

ATTENTION: Ne placez pas d’objets devant le Terminal. A l’ouverture, le lecteur pourrait cogner contre les objets, et ainsi être endommagé. Accéder aux chaînes, aux titres / Saisir des chiffres et des caractères

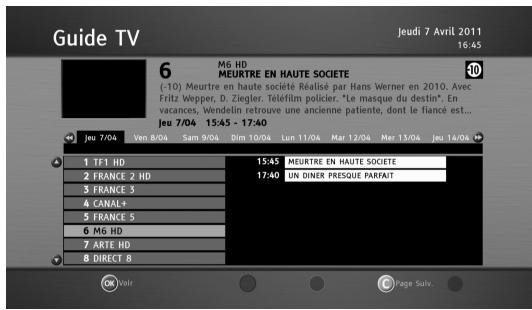

Accéder au guide électronique des programmes

Fonctions de base d’enregistrement et de lecture / Accéder au Contrôle du direct

Afficher les informations sur un programme / Afficher les messages d’état

Flèches de navigation : se déplacer dans une page, un menu OK : afficher la liste des chaînes, confirmer une sélection Afficher le menu d’options, la barre de menus de lecture de disque BD / DVD

Afficher les options disponibles, le menu d’options

Touches de couleur : accéder à des choix contextuels

Enregistrer un programme TV

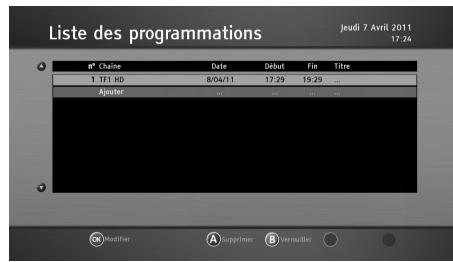

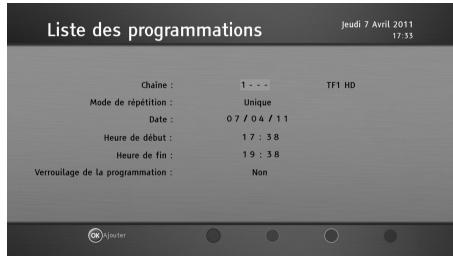

Accéder à la liste des programmations (programmes TV à enregistrer)

Afficher le mode Télétexte (si diffusé)

Sélectionner les sous-titres (si disponibles)

Passer du mode TV au mode Radio

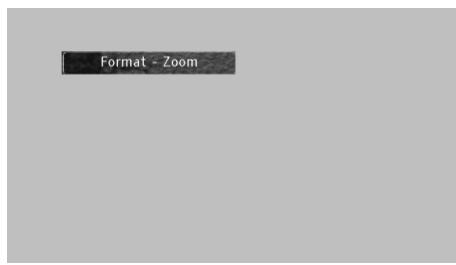

Changer le format d’image

Émetteur Infra rouge : transmet les signaux de la télécommande

Contrôler votre téléviseur si vous avez configuré la télécommande (voir page 86)

Augmenter, diminuer, couper ou rétablir le volume

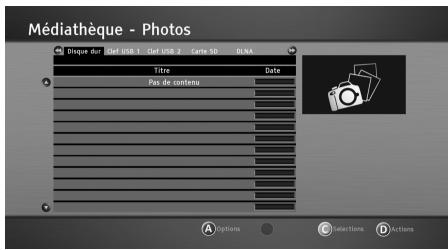

Accéder à la Médiathèque (voir page 55)

Accéder au menu principal

Revenir sur la chaîne ou l’écran précédent

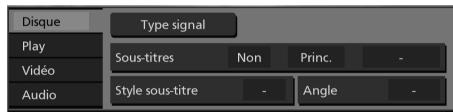

Accéder au menu de lecture du disque BD/DVD/CD en cours de lecture

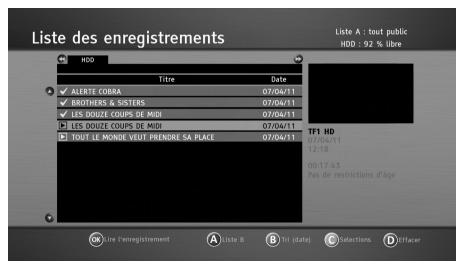

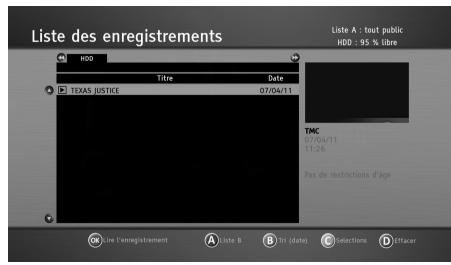

Afficher la liste des enregistrements (programmes TV enregistrés)

Touche non utilisée à la date de publication de ce livret utilisateur

Sélectionner la piste audio

Touche non utilisée à la date de publication de ce livret utilisateur

Accéder à la fonction CANALPLAY (voir page 62)

Prise en main Repère LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 18 Lundi, 18. avril 2011 2:41 14

Avant de commencer la mise en service de votre Terminal Haute Définition, vérifiez que :

• vous avez les éléments présentés dans le paragraphe Contenu de l’emballage, page 12,
• les équipements que vous allez relier à votre Terminal sont hors tension et déconnectés du secteur. Dans un premier temps, nous vous proposons un tableau de connections en fonction des équipements que vous allez raccorder à votre Terminal. Vous avez : Votre matériel existant Vos prises Reportez-vous à la section : une antenne satellite (parabole avec une ou deux têtes) Raccorder l’antenne satellite et insérer la carte d’accès TNTSAT, page 19 un téléviseur équipé de prises HDMI Raccorder un téléviseur équipé d’une prise HDMI, page 20 un téléviseur équipé de prises Péritel Raccorder un téléviseur standard équipé d’une prise Péritel, page 21 un amplificateur équipé de prises HDMI Raccorder un amplificateur équipé d’une prise HDMI, page 21 un amplificateur équipé d’une prise audio numérique S/PDIF coaxial Raccorder un amplificateur équipé d’une prise coaxiale audio numérique, page 22 un amplificateur équipé d’une prise audio numérique S/PDIF optique Raccorder un amplificateur équipé d’une prise audio numérique optique, page 22 un amplificateur équipé de prises jack audio

Raccorder un amplificateur équipé de prises audio gauche/droite, page 23 une box Internet équipée d’un port Ethernet Raccorder à votre box (Internet), page 24 un média extérieur équipé d’une prise USB (disque dur externe, clé USB) Raccorder un média, page 24 une carte SD Raccorder un média, page 24

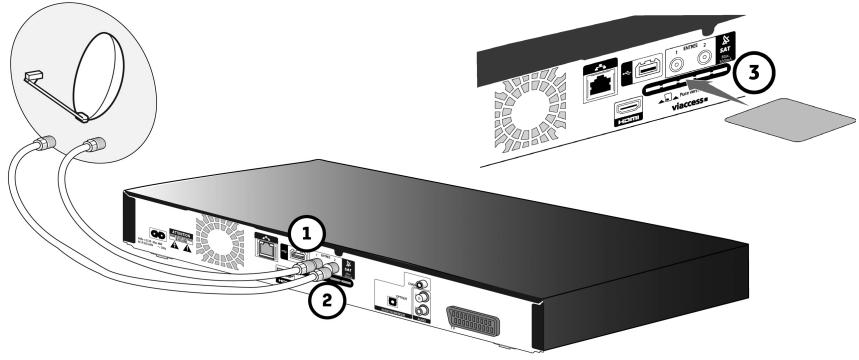

Raccorder l’antenne satellite et insérer la carte d’accès TNTSAT Pour recevoir les chaînes de la télévision numérique terrestre disponibles par satellite avec TNTSAT, vous devez utiliser une antenne parabolique (60 cm au minimum), équipée d'une tête universelle LNB et orientée sur le satellite ASTRA (19,2 ° Est). Pour profiter pleinement des fonctionnalités d'enregistrement et de contrôle du direct de votre Terminal, vous devez avoir relié les deux entrées satellite à des têtes LNB indépendantes en vous assurant que :

• les 2 entrées du signal satellite sont entièrement indépendantes. Cela implique que vous utilisiez 2 têtes LNB distinctes. L'utilisation d'un diviseur (splitter) est exclue.
• les 2 têtes LNB doivent impérativement être orientées sur ASTRA (19,2 ° Est). Votre revendeur / installateur vous conseillera sur l’installation et le pointage de votre parabole.

1. Repérez le câble de la tête satellite LNB 1 et raccordez la fiche F du câble sur la prise

Entrée 1 du Terminal. N’utilisez pas d’outil pour visser la fiche F.

2. Raccordez la fiche F du câble de la tête satellite LNB 2 sur la prise Entrée 2 du Terminal.

N’utilisez pas d’outil pour visser la fiche F. Avant de continuer vos raccordements, nous vous conseillons de mettre d’ores et déjà la carte d’accès TNTSAT en place.

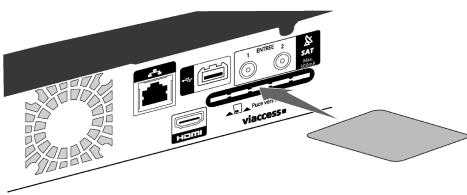

3. Sur la face arrière du Terminal, insérez la carte d’accès TNTSAT, puce vers le bas et vers

le Terminal dans le lecteur de carte. Note Si vous utilisez une parabole équipée d’une tête simple, vous devez impérativement la raccorder sur l’entrée 1 du Terminal. Dans tous les cas, vous devez configurer le réglage NOMBRE DE DESCENTE PARABOLE (1 pour une LNB simple, 2 pour une LNB double) dans le menu CONFIGURATION DE LA PARABOLE (voir page 69). Sauf installation particulière (voir votre installateur), vous devrez configurer ALIMENTATION PARABOLE sur OUI dans le menu CONFIGURATION DE LA PARABOLE.

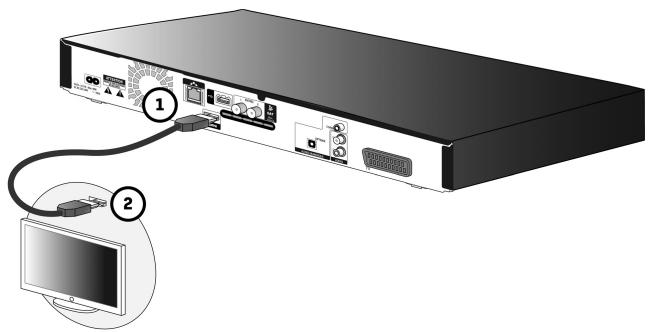

Raccorder un téléviseur équipé d’une prise HDMI

1. Prenez un câble HDMI (non fourni) et enfichez l’une des extrémités sur la prise HDMI du

2. Enfichez l’autre extrémité sur une prise HDMI de votre téléviseur.

• Si vous constatez un décalage entre l’image et le son, augmentez ou diminuez le délai audio/vidéo en fonction de votre besoin. Vous trouverez ce réglage dans INSTALLATION > CONFIGURATION GÉNÉRALE > HDMI ET PERITEL (voir page 72).
• Pour profiter pleinement de contenu 3D, vous devez utiliser un câble HDMI High Speed entre votre téléviseur compatible et votre Terminal.
• Si votre téléviseur est conforme à la norme HD CIF (1080p), le câble HDMI utilisé doit être d’une longueur inférieure à 5 mètres.
• Vous ne pouvez pas raccorder ce Terminal à des équipements DVI ("Digital Visual Interface") qui ne sont pas compatibles avec le procédé HDCP ("Protection des contenus numériques haute définition"). Selon l’équipement raccordé et quand vous utilisez un câble DVI/HDMI de commutation, vous rencontrerez des problèmes d’affichage des images. Reportez-vous aux guides d’installation de vos équipements.
• Si vous raccordez votre téléviseur HDMI via un amplificateur à l’aide de câbles HDMI, vous risquez de rencontrer des problèmes d’affichage dus aux systèmes de protection contre la copie et l’image.
• Si vous raccordez un téléviseur uniquement compatible avec une sortie à 2 canaux audio, le son à 3 canaux ou plus sera traité (processus de "down-mixing") pour être reproduit sur 2 canaux, même si la connexion s’opère par câble HDMI. Certains disques ne peuvent pas être soumis au "down-mixing".

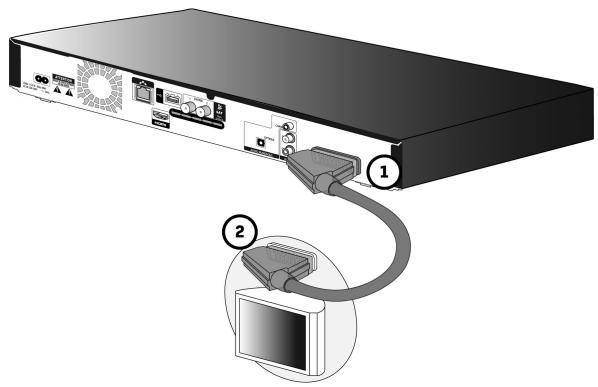

Raccorder un téléviseur standard équipé d’une prise Péritel

1. Prenez un câble Péritel (non fourni) et enfichez l’une des extrémités sur la prise Péritel TV

2. Enfichez l’autre extrémité sur une prise Péritel de votre téléviseur.

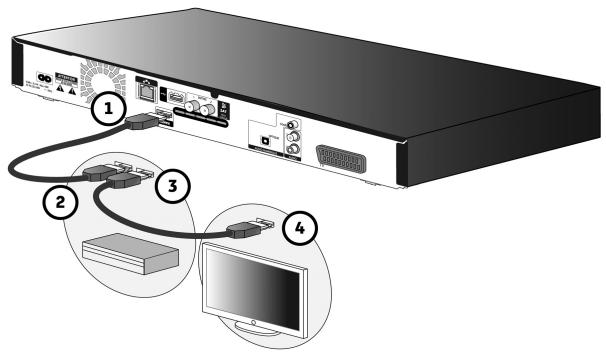

Raccorder un amplificateur équipé d’une prise HDMI Assurez-vous que votre amplificateur possède deux prises HDMI, l’une en entrée (IN) l’autre en sortie (OUT).

1. Prenez un câble HDMI (non fourni) et enfichez l’une des extrémités sur la prise HDMI de

2. Enfichez l’autre extrémité sur une prise HDMI IN de votre amplificateur.

3. Prenez un second câble HDMI (non fourni) et enfichez l’une des extrémités sur la prise

HDMI OUT de votre amplificateur.

4. Enfichez l’autre extrémité sur une prise HDMI de votre téléviseur.

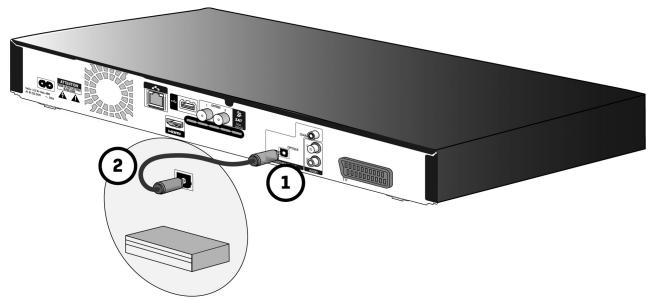

Raccorder un amplificateur équipé d’une prise audio numérique optique Cette connexion vous permet de bénéficier d’une haute qualité de son.

1. Prenez le câble audio fibre optique (non fourni) et enfichez l’une des extrémités sur la prise

audio numérique OPTIQUE de votre Terminal.

2. Enfichez l’autre extrémité sur une prise audio numérique optique de votre amplificateur.

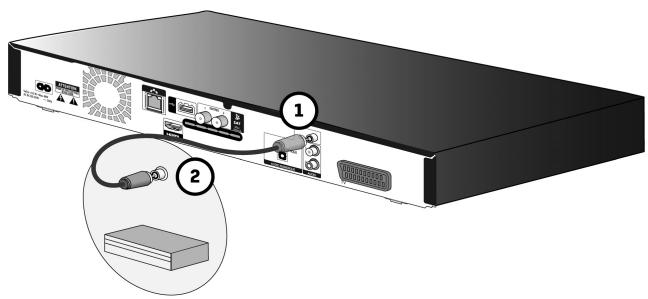

Raccorder un amplificateur équipé d’une prise coaxiale audio numérique Cette connexion vous permet de bénéficier d’une bonne qualité sonore.

1. Prenez le câble coaxial audio numérique (non fourni) et enfichez l’une des extrémités sur la

prise audio numérique COAXIALE de votre Terminal.

2. Enfichez l’autre extrémité sur une prise coaxiale audio numérique de votre amplificateur.

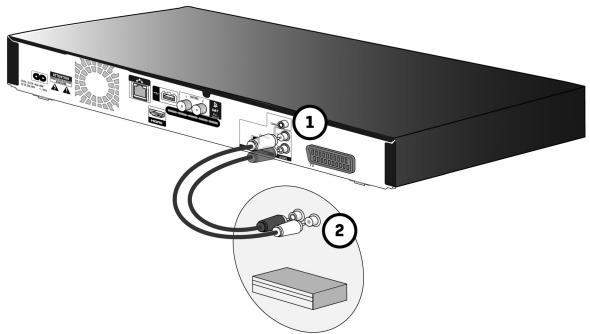

Raccorder un amplificateur équipé de prises audio gauche/droite

1. Prenez un câble coaxial audio (non fourni) et repérez les fiches Gauche (L/blanc) et Droite

(R/rouge), enfichez-les sur les prises audio de votre Terminal en respectant votre repérage.

2. Prenez l’autre extrémité du câble et enfichez les fiches Gauche (L/blanc) et Droite (R/rouge)

sur les prises audio de votre amplificateur en respectant toujours votre repérage. Note Cette connexion est possible sur une chaîne HiFi, si celle-ci est équipée des prises audio.

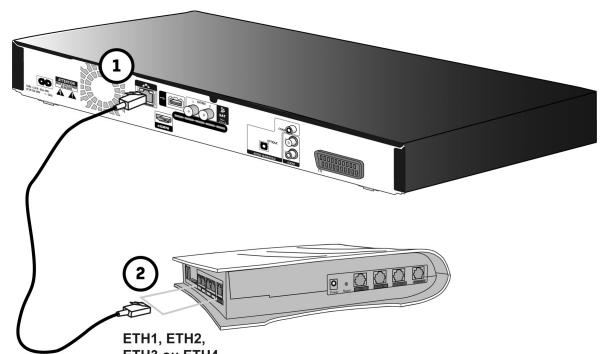

Raccorder à votre box (Internet) Vous devez connecter le Terminal à Internet via votre réseau domestique, si vous souhaitez utiliser les fonctions CANALPLAY et BD-Live.

1. Prenez un câble réseau équipé de prises RJ45, enfichez l’une des extrémités du câble sur

la prise Ethernet de votre Terminal. Note Utilisez un câble LAN droit de catégorie 5 ou supérieure (câble à paire torsadée blindée - STP). L’utilisation de tout autre câble peut endommager le Terminal.

2. Enfichez l’autre extrémité du câble sur une des prises Ethernet de votre modem routeur.

3. Reportez-vous au guide d’installation de votre modem routeur pour établir la connexion

entre votre Terminal et votre modem routeur. Selon la configuration de votre réseau, vous devrez peut-être configurer manuellement les paramètres réseau du Terminal (ex : DHCP désactivé), reportez-vous à la section Configuration adresse IP / DNS, page 82.

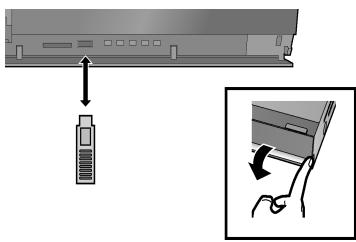

Raccorder un média Votre Terminal est équipé en façade avant d’un port USB et d’un lecteur de carte SD et en face arrière d’un second port USB. Port USB

1. Ce port vous permet de connecter des médias USB 2.0 (voir Périphérique USB, page 5).

Pour le port USB présent sur la face avant, ouvrez le volet et connectez le média en respectant le sens d’insertion.

2. Reportez-vous à la section Médiathèque pour de plus amples informations.

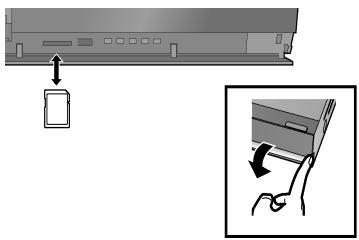

1. Ce lecteur vous permet de lire des cartes mémoire SD (voir Carte mémoire SD, page 5).

Ouvrez le volet et insérez votre carte mémoire SD en respectant le sens d’insertion dans le lecteur du Terminal.

2. Reportez-vous à la section Médiathèque pour de plus amples informations.

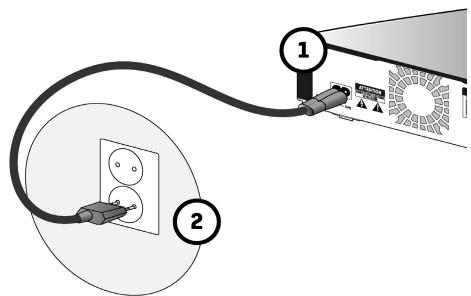

3.10 Raccorder votre Terminal au secteur

1. Prenez le câble secteur fourni avec votre Terminal et connectez la prise secteur sur le

2. Mettez en place votre Terminal à son emplacement final en respectant les consignes de

3. Branchez la prise secteur sur une prise de courant proche du Terminal et facile d'accès.

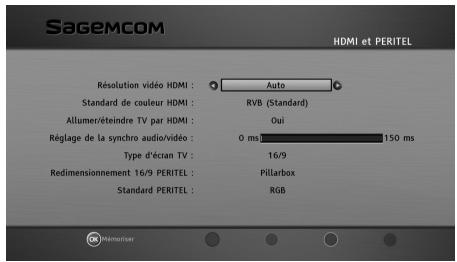

3.11 Gérer la mise en marche de votre téléviseur (HDMI)

Votre Terminal est conforme au protocole HDMI CEC. Cette fonction vous permet d’allumer et d’éteindre automatiquement le téléviseur lorsque vous allumez et éteignez le Terminal, et ne fonctionne que si vous connectez le téléviseur au Terminal via HDMI. Par défaut, cette fonction ALLUMER/ÉTEINDRE TV PAR HDMI est activée. Vous pouvez toutefois la modifier dans les réglages du Terminal (voir HDMI et PERITEL, page 72).

Prise en main Dernière phase avant de profiter de votre Terminal. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 26 Lundi, 18. avril 2011 2:41 14

4. Première installation

Vérifiez que le Terminal est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite.

Allumez votre téléviseur puis votre Terminal en appuyant sur le bouton Marche/Arrêt situé en face avant ou sur la touche Marche/Arrêt

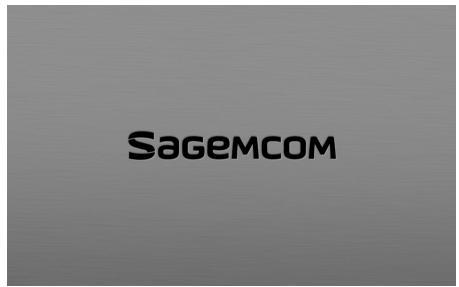

de la télécommande. L’écran d'accueil apparaît sur votre téléviseur et le message HELLO s’affiche sur l’afficheur de votre Terminal. Si ce n'est pas le cas au bout de 60 secondes, basculez entre les entrées de votre téléviseur (HDMI ou Péritel) jusqu'à l'apparition de l'écran d'accueil.

Un écran vous invite à vérifier votre installation. Appuyez sur la touche OK pour continuer.

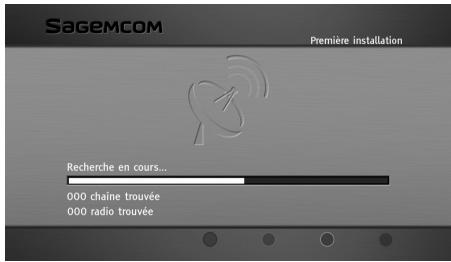

Votre Terminal installe automatiquement les chaînes de la TNT disponibles par satellite avec TNTSAT. Le curseur vous informe de l’évolution de la recherche. Le nombre des chaînes de télévision et de radio trouvées s’affiche à l’écran. En cas d’échec de l’installation des chaînes, reportez-vous à la section Recherche des chaînes TNTSAT / CANALSAT, page 70 pour effectuer une installation manuelle.

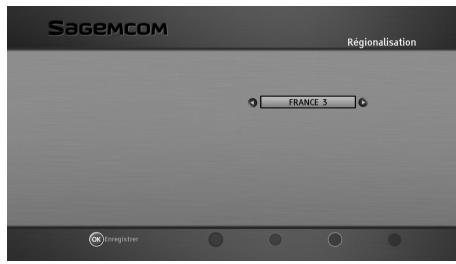

Votre Terminal gère les chaînes régionales. Ce réglage vous permet de spécifier le décrochage régional pour toutes les chaînes concernées, à commencer par "France 3". Prise en main

Sélectionnez à l’aide des touches la région de votre choix, puis appuyez sur la touche OK pour confirmer. Par la suite, lorsque vous regarderez France 3 et qu’une émission régionale commencera, le Terminal diffusera automatiquement la chaîne régionale que vous avez définie. Note Dans le cas où aucun service n’est disponible, l’information "Aucun service France 3 régional" s’affiche.

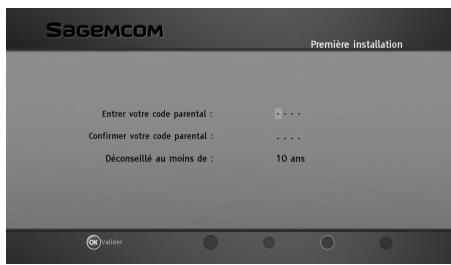

La création du Code parental est obligatoire pour valider la mise en service du Terminal. Pour cela, saisissez à l’aide de la télécommande un Code parental à 4 chiffres. Saisissez de nouveau le Code parental afin de le confirmer. Vous avez la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez à l’aide des touches l’âge souhaité, puis appuyez sur la touche OK pour confirmer. Note "0000" ne peut pas être utilisé comme Code parental. Le Code parental vous sera demandé dans les fonctions suivantes :

• verrouillage de programmes (lorsque le niveau moral d’un programme est supérieur à l’âge que vous avez défini) - voir page 77

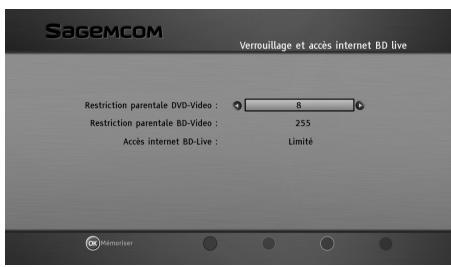

• verrouillage et accès internet BD live - voir page 81 Reportez-vous à la section Changer votre code parental, page 73 pour d’éventuelles modifications.

L’installation se termine. Vous pouvez désormais utiliser votre Terminal et profiter des chaînes de la TNT disponibles par le satellite ASTRA ! Important La carte TNTSAT doit toujours être insérée (puce vers le bas) dans le Terminal de réception pour regarder les programmes. Note Vous pouvez à tout moment changer la carte TNTSAT par une carte CANAL READY, sans avoir besoin d’éteindre et de rallumer le Terminal. Vous trouverez sur le site http://www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite. Vous trouverez sur le site http://www.canalready.fr toutes les offres commerciales sur LES CHAÎNES CANAL+ ou CANALSAT. Pour paramétrer votre Terminal selon vos besoins, reportez-vous à la section Les menus d’installation, page 66.

Utilisation du Terminal Utilisez de façon optimale votre Terminal en découvrant toutes ses fonctionnalités à l’aide des sections suivantes :

• Regarder la télévision, page 30,
• Utiliser le lecteur Blu-ray 3D, page 38,
• Voir des vidéo en 3D, page 47,
• Enregistrer des programmes, page 49,
• Médiathèque, page 55.

5. Regarder la télévision

Choisir une chaîne de télévision Avec les touches P+ et P-, ou les touches 0-9 Appuyez sur les touches P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Vous pouvez revenir touche RETURN sur

chaîne précédemment vue

Depuis la liste des chaînes Appuyez sur OK pour afficher la liste des chaînes. Utilisez les touches parcourir la liste.

pour Pour regarder une chaîne, sélectionnez-la puis appuyez sur OK Vous pouvez touche EXIT

pour quitter la liste sans changer de chaîne. Ajuster le volume audio Volume: vous pouvez régler le volume avec les touches VOL+ et VOLMode muet: le son se coupe si vous appuyez sur la touche appuyez à nouveau sur cette même touche.

. Le son revient si vous Note Ces opérations n’ont pas d’effet sur les sorties audio S/PDIF et HDMI si vous les configurez :

• sur MULTICANAL dans le menu de réglage Configuration audio, page 75.
• sur BITSTREAM dans le menu de réglage Sorties audio, page 80.

Choisir temporairement le format de l’image en mode HD Note Cette fonction est uniquement disponible si le Terminal est relié à un téléviseur HD via le connecteur HDMI. Appuyez successivement sur la touche FORMAT pour choisir un format d’image parmi ceux disponibles pour le programme que vous êtes en train de regarder :

• 4/3 permet de restituer sans déformation une image 4/3 diffusée en HD.
• Zoom permet d’afficher au mieux une image de type téléfilm ou de type cinéma sans bande noire.

Utilisation du Terminal

• Plein écran permet d’afficher l’image en l’étirant avec une déformation proportionnelle. Bandeau d’information programme Vous pouvez afficher le bandeau d’information en appuyant sur la touche INFO que vous regardez un programme. pendant - A : Numéro et nom de chaîne

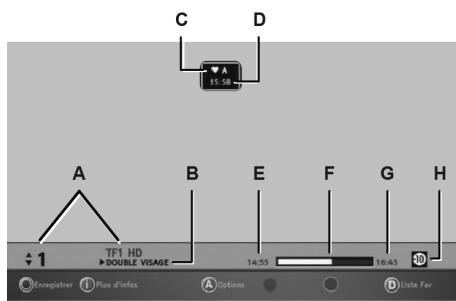

Nom du programme Liste favorite Heure courante Heure de début du programme Temps écoulé Heure de fin du programme Niveau parental Note La disponibilité et l’exactitude des informations affichées ne dépendent pas de votre Terminal, celles-ci sont diffusées par les chaînes. Appuyez sur Utilisez chaînes.

pour voir les informations sur le programme suivant / précédent. pour voir les informations sur le programme suivant / précédent sur d’autres Pour regarder une chaîne sélectionnée, appuyez sur OK

Informations détaillées sur les programmes Si vous désirez obtenir plus d’informations sur le programme en cours et le suivant, appuyez deux fois sur INFO pendant que vous regardez un programme afin d’afficher le bandeau d’informations détaillées. Le résumé du programme en cours s’affiche accompagné éventuellement des informations suivantes : Icône Signification Programme diffusé en qualité standard Programme diffusé en Haute Définition Nombres de pistes audio disponibles Voie audio Dolby Digital disponible Voie audio Dolby Digital Plus disponible Télétexte disponible Nombre de langues de sous-titres disponibles Appuyez sur

pour lire le résumé du programme suivant / courant. Utilisez la touche jaune [C] pour lire la suite du résumé s’il est réparti sur plusieurs pages. Utilisez chaînes.

pour voir les informations sur le programme courant / suivant sur d’autres Pour changer de chaîne, sélectionnez la chaîne désirée puis appuyez sur OK Appuyez de nouveau sur INFO détaillées. ou EXIT

pour masquer le bandeau d’informations LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 33 Lundi, 18. avril 2011 2:41 14

Choisir temporairement des langues audio et des sous-titres Lorsqu’une chaîne diffuse plusieurs langues pour l’audio et/ou les sous-titres, vous pouvez choisir temporairement la langue audio, ainsi que celle des sous-titres. Note Appuyez une fois sur INFO pour afficher le bandeau d’informations, puis appuyez sur la touche rouge [A] pour afficher les langues audio et de sous-titres disponibles pour le programme en cours. Vous pouvez également directement afficher la bannière audio et sous-titres en appuyant sur AUDIO Utilisez ou SUB

pour sélectionner les options souhaitées puis appuyez sur OK pour valider.

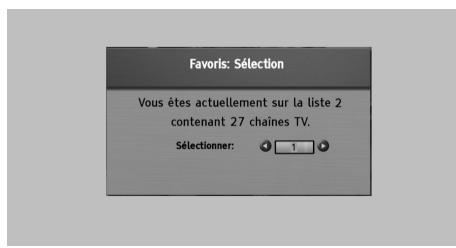

Changer de liste favorite Vous pouvez créer et gérer des listes de chaînes favorites grâce au menu CRÉATION DES LISTES DE CHAÎNES FAVORITES (voir page 76). Pour passer d’une liste de chaînes (liste complète des chaînes incluse) à une liste favorite existante, appuyez sur INFO pour afficher le bandeau d’information. Vous devrez saisir le Code parental pour continuer. Appuyez sur

sélectionnez avec touche

bleue [D], la liste favorite souhaitée, puis appuyez sur OK

Pour revenir sur la liste complète des chaînes, sélectionnez la première liste.

Utilisation du Terminal Les choix sont valables tant que vous ne changez pas de chaîne. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 34 Lundi, 18. avril 2011 2:41 14

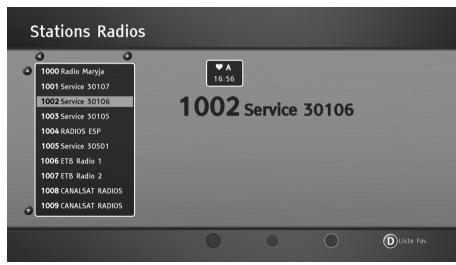

Choisir une chaîne de radio Si ce service est disponible, appuyez sur la touche RADIO RADIO. pour passer en mode Vous pouvez également y accéder en appuyant sur HOME MENU , puis en sélectionnant RADIO avec

et en validant avec OK Utilisez les touches

parcourir la liste des chaînes radio.

pour Pour écouter une chaîne, sélectionnez-la puis appuyez sur OK

Appuyez de nouveau sur RADIO

EXIT pour quitter le mode RADIO et revenir au mode TV.

Télétexte Si la chaîne que vous regardez propose un service Télétexte, vous pouvez y accéder en appuyant sur la touche TEXT de votre télécommande. Pour accéder aux pages Télétexte, servez-vous des touches numériques de la télécommande, des touches de couleur ou des touches P+ ou PPour quitter le mode Télétexte, appuyez sur EXIT

5.10 Guide électronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes (ce service dépend des informations diffusées par les chaînes). Selon les chaînes, ces informations peuvent couvrir les 8 jours à venir. Vous pouvez également enregistrer des programmes directement depuis le guide électronique des programmes (voir Enregistrer des programmes, page 49). Appuyez sur la touche GUIDE de la télécommande pour accéder au guide électronique des programmes. Vous pouvez également y accéder en appuyant sur HOME MENU

et en validant avec OK

Utilisation du Terminal puis en sélectionnant GUIDE avec

Différentes actions sont possibles :

• Pour sélectionner une chaîne / un programme, utilisez les touches

• Pour passer à la page d’information suivante si disponible, appuyez sur la touche jaune [C].
• Pour voir un programme en cours, sélectionnez la chaîne désirée et appuyez sur

• Pour passer au jour suivant / précédent, appuyez sur les touches SEARCH

• Pour enregistrer un programme en cours de diffusion ou à venir, sélectionnez-le puis appuyez sur la touche OK (pour plus d’informations, reportez-vous à la section Enregistrer des programmes depuis le guide électronique des programmes, page 50). Pour quitter le guide électronique des programmes, appuyez sur la touche RETURN EXIT

5.11 Contrôle du direct (mode Direct / mode Différé)

La fonction de ''Contrôle du direct'' (également connue sous le nom de ''Mode Différé'') permet de suspendre momentanément un programme, parce que vous êtes dérangé(e), pour le reprendre plusieurs minutes plus tard. Ce mode d’enregistrement est rendu possible par le fait que dès que vous changez de chaîne, le Terminal se met à enregistrer automatiquement en continu et en arrière-plan le programme que vous êtes en train de regarder, créant ainsi une mémoire du programme disponible en cas de besoin. Le Terminal peut ainsi garder en mémoire jusqu’à 60 à 120 minutes de programme en fonction des caractéristiques du signal. Veuillez noter toutefois que cette mémoire tampon se remet à zéro dès que vous changez de chaîne. Utilisez les touches SEARCH

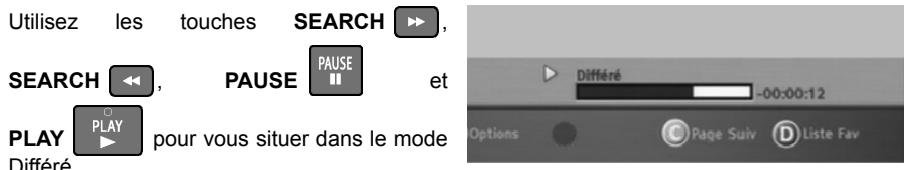

PLAY Différé. pour vous situer dans le mode Le bandeau d’information affiche alors le temps de décalage entre votre vision en différé du programme et le direct. Pause / Play Vous regardez un programme et vous souhaitez faire une pause sans en manquer la suite ? Appuyez sur la touche PAUSE la touche PLAY . Pour reprendre le programme en cours, appuyez sur

Retour rapide Vous pouvez vous déplacer rapidement en arrière avec la touche SEARCH

Sur le bandeau d’information, vous constaterez alors que le décalage Différé/Direct augmente. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu’à 600 fois la vitesse nominale). Vous pouvez ainsi revenir jusqu’au début de la mémoire tampon (de 1 à 2 heures à condition d’avoir regardé le programme tout ce temps, sans changer de chaîne).

Avance rapide Vous pouvez vous déplacer rapidement en avant avec la touche SEARCH

Sur le bandeau d’information, vous constaterez alors que le décalage Différé/Direct diminue. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu’à 600 fois la vitesse nominale). Si vous restez en avance rapide, vous finirez par retrouver le direct. Stop Vous pouvez à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, Utilisation du Terminal appuyez sur la touche STOP

6. Utiliser le lecteur Blu-ray 3D

Lire des disques BD/DVD/CD

1. Appuyez sur le bouton Ouvrir/Fermer

[OPEN/CLOSE] du Terminal ou de la télécommande pour ouvrir le lecteur de disques laser.

2. Insérez le disque que vous souhaitez

3. Appuyez sur le bouton Ouvrir/Fermer

[OPEN/CLOSE] du Terminal ou de la télécommande pour fermer le lecteur de disques laser.

4. Si la lecture ne se lance pas automatiquement, les menus Média apparaissent. Dans ce cas,

sélectionnez DISQUE et appuyez sur OK

Note Le signal provenant de disques PAL est reproduit en PAL. Le signal provenant de disques NTSC est reproduit en NTSC ou en PAL60, selon la configuration du réglage SORTIE CONTENU NTSC pour les disques NTSC (page 79). Dès lors que vous insérez un disque dans le lecteur, celui-ci tourne même lorsque vous ne faites que naviguer dans les menus. Évitez de laisser le disque tourner inutilement. Pour cela, appuyez sur STOP à la fin de la reproduction d’un disque. Vous ménagerez ainsi le moteur interne du Terminal, l’écran de votre téléviseur, etc.

Actions possibles pendant la lecture Note Certaines actions peuvent être impossibles selon les supports et les contenus. Afficher les menus Appuyez sur la touche POP-UP MENU pour afficher la barre de menu du disque joué (par exemple sélection de chapitre, piste audio, etc.). Vous pouvez également l’afficher en appuyant sur OPTION et en sélectionnant MENU POP-UP. Visualiser/Masquer les messages d’information Appuyez plusieurs fois sur la touche INFO pour afficher / masquer ou faire défiler les messages d’information du disque en cours de lecture (par exemple titre, chapitre en cours, position de lecture, etc.). Arrêter la lecture

1. Appuyez sur la touche STOP

d’arrêt est mémorisée.

. Grâce à la fonction de reprise de la lecture, la position pour reprendre la lecture à partir de la position de l’arrêt. Veuillez noter que la position est effacée lorsque le lecteur de disque est ouvert. La fonction de reprise de lecture ne fonctionne pas sur les BD-Vidéo comportant du BD-J (Blu-ray Disc Java). Suspendre la lecture (Pause)

1. Appuyez sur la touche PAUSE

2. Appuyez de nouveau sur la touche PAUSE

lecture. ou PLAY pour reprendre la Effectuer un retour rapide / une avance rapide

1. Pendant la lecture, appuyez sur la touche SEARCH

2. Appuyez plusieurs fois sur la touche SEARCH

la vitesse de recherche.

3. Appuyez sur la touche PLAY

pour augmenter pour revenir à la vitesse de lecture nominale. Pour les CD-musicaux : la vitesse est fixée à une simple étape.

Utilisation du Terminal

1. Mettez la vidéo sur pause, et appuyez sur la touche SEARCH

2. Appuyez plusieurs fois sur la touche SEARCH

3. Appuyez sur la touche PLAY

pour augmenter pour revenir à la vitesse de lecture nominale. Pour les BD-Vidéo et AVCHD : seule l’action vers l’avant SEARCH est possible. Effectuer un saut de lecture

1. Pendant la lecture ou en pause, appuyez sur SKIP

ou SKIP Chaque appui permet de passer à la plage précédente ou suivante (titre musical, chapitre de film, etc.).

2. Appuyez autant de fois que nécessaire jusqu’à atteindre la plage voulue.

Sélectionner la piste audio

1. Appuyez sur la touche AUDIO

2. Sélectionnez la piste ou la langue audio désirée, et appuyez sur OK

Afficher les sous-titres disponibles

1. Appuyez sur la touche DISPLAY

2. Dans DISQUE, sélectionnez SOUS-TITRES puis sélectionnez la langue de votre choix.

Régler le format d’écran Lorsque des bandes noires apparaissent en haut, en bas, à gauche et à droite de l'écran, utilisez cette fonction pour les éliminer en agrandissant l'image. Appuyez sur la touche FORMAT

Lorsque TYPE D’ÉCRAN TV est réglé sur 4/3, l’effet ZOOM AVANT est coupé (voir HDMI et PERITEL, page 72). En fonction du contenu lu, les éléments affichés peuvent varier.

Utiliser le menu OPTION

1. Appuyez sur la touche OPTION.

2. Sélectionnez l’option désirée, et appuyez sur OK

Les options proposées varient en fonction des contenus et du contexte d’utilisation. Aidez-vous des tableaux ci-dessous pour connaître les options et contextes disponibles. Depuis l’écran de navigation des titres, vous pouvez sélectionner les options suivantes : Permet d’afficher les propriétés du disque inséré dans le lecteur (date d’enregistrement, etc.) Visu. des chapitres Permet de sélectionner le chapitre que vous voulez voir. Voir listes de lecture Permet de sélectionner les listes de lecture que vous voulez voir. Voir titres Permet de sélectionner les titres que vous voulez voir. Pendant la lecture, vous pouvez modifier les options suivantes : Format écran Permet de régler le format de l’écran (voir Régler le format d’écran, page 40). Menu principal Permet d’afficher le menu principal du disque.

Menu Pop-up Permet d’afficher la barre de menu du disque. Menu Permet d’afficher le menu du disque. Réglages 3D Une vidéo 2D peut être reproduite virtuellement en 3D. Vous pouvez également configurer l’effet de sortie de la vidéo 3D que vous voulez (voir Configuration 3D, page 47). Menu de lecture

1. Appuyez sur la touche DISPLAY

2. Sélectionnez le menu désiré, et appuyez

3. Sélectionnez l’élément désiré, et appuyez

4. Sélectionnez les réglages désirés.

Certaines options sont modifiables en appuyant sur la touche OK Pour quitter cet écran, appuyez de nouveau sur la touche DISPLAY

En fonction de l’état du Terminal (en cours de lecture, à l’arrêt, etc.) et des contenus du support, certains éléments ne sont ni sélectionnables, ni modifiables.

Utilisation du Terminal Propriétés LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 42 Lundi, 18. avril 2011 2:41 14

Disque Type signal Vidéo Affiche le format d’enregistrement original de la vidéo principale. Bande sonore Permet de sélectionner une piste audio ou une langue pour la vidéo principale. Vidéo principale Permet d’activer/désactiver l’affichage de la vidéo secondaire. Affiche le format d’enregistrement original de la vidéo. Vidéo Vidéo secondaire Bande sonore Permet d’activer/désactiver la piste audio et la langue pour la vidéo secondaire. Vidéo Affiche le format d’enregistrement original de la vidéo. Bande sonore Permet d’afficher et de changer la bande-son. Sous-titres Permet d’afficher / masquer les sous-titres et de changer la langue en fonction du support. Style sous-titre Permet de sélectionner un style de sous-titre. Canal audio Permet de sélectionner un canal audio. Angle Permet de sélectionner un angle de vue (par son numéro associé). Note

• Certains éléments ne sont modifiables que par le menu spécifique du disque (voir Afficher les menus, page 39).
• Pour de plus amples informations sur l'abréviation des langues utilisée, voir Liste des langues d’affichage, page 100.

Play Répétition lecture Permet d’activer / désactiver la répétition et de sélectionner l’élément que vous voulez répéter. Aléatoire Permet d’activer / désactiver la lecture aléatoire du contenu. Permet de déplacer à votre convenance la fenêtre de menu et les messages à la lecture d’un contenu 3D. Cette fonction est uniquement disponible si le réglage TYPE DE 3D est configuré sur FULL HD (voir Sorties vidéo, page 79). Vidéo Image Permet de sélectionner une qualité d’image pendant la lecture. Sélectionnez USER pour créer votre propre qualité d’image, appuyez sur sélectionner RÉGLAGE IMAGE, puis appuyez sur OK pour

• 3D NR : permet de réduire le bruit de fond brut pour donner une meilleure sensation de profondeur. Attention, cette fonction peut ne pas fonctionner si SORTIE 24P est configurée sur OUI (voir Sorties vidéo, page 79).
• NR INTÉGRÉ : permet d’adoucir les parasites et de réduire le maculage qui apparaît autour des sections de contraste de l’image. Réglages avancés
• Processus chroma : ce traitement à haute résolution des signaux de saturation HDMI produit une image à haute résolution avec une qualité d’image très riche.
• Clarté du détail : l’image est plus nette et détaillée.
• Super résolution : l’image avec une qualité d'image normale est corrigée, et rendue plus nette et détaillée lors de la retransmission en 1080i/1080p provenant de la prise HDMI. Progressif Permet de sélectionner la méthode de conversion du signal progressif en fonction du type de contenu lu. Si la vidéo est perturbée lorsqu’on a sélectionné AUTO, sélectionnez VIDÉO ou FILM selon le contenu à lire.

Utilisation du Terminal Niveau d'affichage LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 44 Lundi, 18. avril 2011 2:41 14

24p Permet d’activer / désactiver la lecture du disque en cours à une vitesse de 24 images par seconde sur des DVD-Vidéo au format NTSC (à savoir 60 images par seconde). Activez ce paramètre si vous souhaitez reproduire à 24p les films cinématographiques et autres contenus qui ont été conçus à une vitesse de 24 p. Pour utiliser cette fonction, vous devez avoir configuré au préalable SORTIE 24P sur OUI (voir Sorties vidéo, page 79). Audio Note Le réglage AUDIO est effectif pour le son provenant de la prise HDMI et/ou de la prise AUDIO NUMÉRIQUE uniquement si le réglage SORTIES NUMÉRIQUES HDMI ET S/PDIF est configuré sur PCM (voir Sorties audio, page 80). Toutefois, dans ce cas, le son est reproduit en 2ca. depuis la prise AUDIO NUMÉRIQUE. Effets sonores Sélectionnez l’effet sonore désiré.

• Re-master : Cette caractéristique vous donne un son plus éclatant en augmentant la partie de haute fréquence de l’audio. (Disques enregistrés en 48kHz ou moins) Réglage recommandé : Re-master 1 Pop et rock Re-master 2 Jazz Re-master 3 Classique

• Surround Nocturne : Grâce à ce réglage, vous pouvez bénéficier du son puissant d’un film même pendant la nuit. Le son est ainsi réglé de telle manière qu’il peut être entendu facilement. Optim. Dial. Le volume sonore du canal central est augmenté pour accentuer et mettre en valeur les dialogues, les rendant ainsi plus faciles à entendre.

Utiliser la fonction BD-Live ou Image-dans-l’image en lecture BD-Vidéo Comment utiliser des disques BD-Live avec Internet ? BD-Live multiplie le nombre de fonctions que vous pouvez utiliser, en vous apportant par exemple davantage de possibilités de sous-titrage, des images exclusives et des jeux en ligne, et ce grâce à la connexion du Terminal à Internet. Puisque la plupart des disques compatibles BD-Live sont lus à l’aide de la fonction BD-Live, des contenus additionnels nécessitent d’être téléchargés dans une mémoire externe (stockage local). Le Terminal utilise une carte mémoire SD comme stockage local. La fonction BD-Live ne peut donc pas être utilisée si aucune carte mémoire SD n’est insérée. Préparation

1. Le Terminal doit être connecté à Internet (voir Raccorder à votre box (Internet), page 24).

2. Introduisez une carte mémoire SD avec au minimum 1Go d’espace libre.

Note Pour supprimer les données sur une carte mémoire SD / Pour formater une carte mémoire SD, reportez-vous à la section page 74.

3. Introduisez le disque.

Comment activer / désactiver la fonction Image-dans-l’image ? La fonction Image-dans-l’image vous permet d’afficher dans une vidéo principale plein écran une deuxième image secondaire en incrustation. Pour activer / désactiver la vidéo et la piste audio secondaires, procédez comme suit :

1. Appuyez sur la touche DISPLAY

2. Dans DISQUE, sélectionnez TYPE SIGNAL puis appuyez sur la touche OK

Utilisation du Terminal

3. Dans VIDÉO SECONDAIRE, configurez VIDÉO et BANDE SONORE sur OUI pour les

activer ou sur NON pour les désactiver (voir Menu de lecture, page 41). A savoir

• Les fonctions utilisables et la méthode d'opération peuvent varier selon les disques, reportez-vous aux instructions accompagnant le disque et/ou visitez leur site web.
• Certains contenus BD-Live disponibles sur le Blu-ray Disc exigent qu’un compte Internet soit créé pour accéder au contenu BD-Live. Suivez les instructions affichées à l’écran ou le mode d’emploi du disque pour avoir des informations sur la procédure de création de compte.
• Pour utiliser la fonction BD-Live, nous vous conseillons de formater la carte mémoire depuis le Terminal. Si la carte mémoire SD que vous utilisez est formatée, toutes les données qu’elle contient seront effacées et ne pourront pas être récupérées (voir Disque dur et carte SD, page 74).
• Certains disques peuvent exiger que ACCÈS INTERNET BD-LIVE soit modifié (voir Verrouillage et accès internet BD live, page 81).
• Si des disques prenant en charge le BD-Live sont lus, l’ID du lecteur ou du disque peut être envoyé au fournisseur du contenu via Internet.
• Seule la vidéo principale est lue pendant une recherche ou un ralenti.
• Lorsque LANGUE AUDIO BD SECONDAIRE est configurée sur NON, la piste audio secondaire n’est pas lue (voir page 78).

7. Voir des vidéo en 3D

Pour profiter pleinement de la richesse et de la puissance des vidéo 3D, et vivre des sensations nouvelles depuis votre salon, veillez à connecter le Terminal à un téléviseur qui prend en charge la 3D avec un câble HDMI High Speed. La lecture d’un disque qui a des titres enregistrés sur un autre équipement avec 2 structures d’écran (appelée "Côte à Côte" ou "Side by Side") etc. pouvant bénéficier de la 3D, sera effectuée selon la configuration 3D du téléviseur, indépendamment des configurations mentionnées dans les tableaux ci-dessous. Note

1. Connectez un téléviseur qui prend en charge la 3D à la prise HDMI du Terminal avec un

câble HDMI High Speed (voir Raccorder un téléviseur équipé d’une prise HDMI, page 20).

2. Effectuez les préparations nécessaires sur le téléviseur. Reportez-vous à la documentation

de votre équipement pour de plus amples informations.

3. Lancez la lecture de votre vidéo 3D. La méthode de lecture est la même que pour celle d’un

disque normal (voir Lire des disques BD/DVD/CD, page 38).

4. Suivez les instructions affichées à l’écran.

Configuration 3D Effectuez les réglages suivants si nécessaire : Méthode de lecture disque 3D Il vous est possible de visionner des disques 3D en 2D (vidéo conventionnelle) - voir Sorties vidéo, page 79. Type de 3D Si la vidéo 3D ne peut pas être lue en 3D, changez la configuration par celle demandée pour le format du téléviseur connecté (voir Sorties vidéo, page 79). Changez la configuration de la 3D sur le téléviseur même si SIDE BY SIDE est sélectionné. Message affiché pour la Permet de masquer le message d’avertissement du visionnage de contenu en 3D (voir Sorties vidéo, page 79). Niveau d'affichage Permet de régler à votre convenance la perception de la profondeur de la fenêtre de menu et des messages à la lecture d’un contenu 3D (voir dans Menu de lecture la section Play, page 43).

Utilisation du Terminal Les écrans d’affichage, comme le menu Lecture, ne s’afficheront pas correctement. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 48 Lundi, 18. avril 2011 2:41 14

Utiliser le menu OPTION

1. Pendant la lecture d’une vidéo 3D, appuyez sur la touche OPTION.

2. Sélectionnez RÉGLAGES 3D, et appuyez sur OK

Original Type de sortie Side by side 2D vers 3D Normal Soft

Garde le format original de l’image. Format d’image 3D comprenant des écrans à gauche et à droite. Convertit des images 2D en effet 3D. Lit les images avec des effets 3D normaux. Vous pouvez profiter d'images 3D donnant une impression de largeur, ce qui retarde la perception de la profondeur. Règle l’effet 3D manuellement. Distance : Règle la quantité de perception de la profondeur. Mode image 3D Réglages manuels Type d’écran: Sélectionne la manière dont l’écran apparaît lors de la lecture 3D (plat ou rond). Largeur du cadre : Règle la quantité d’empennage sur le bord de l'écran. Couleur du cadre : Règle la couleur de l’empennage sur le bord de l'écran. Note Si vous vous sentez mal ou si vous ressentez une fatigue oculaire lorsque vous regardez de la 3D, faites des pauses régulières. Si vous êtes en proie à des étourdissements, des nausées ou tout autre gêne physique lors du visionnage d’images 3D, cessez alors immédiatement toute utilisation et reposez-vous. Selon le téléviseur connecté, la vidéo en cours de lecture peut devenir 2D à cause d’un changement de résolution, etc. Vérifiez la configuration 3D du téléviseur. La vidéo en 3D peut ne pas être reproduite comme défini dans les réglages RÉSOLUTION VIDÉO HDMI (voir page 72) et SORTIE 24P (voir page 79).

8. Enregistrer des programmes

La capacité d’enregistrement du Terminal dépend de la capacité du disque dur ainsi que des programmes que vous enregistrez. Une heure d’enregistrement requiert en moyenne de 1 Go (programme diffusé en qualité standard) à 2,5 Go (programme diffusé en HD) d’espace disque. Afin de pleinement profiter des fonctionnalités d’enregistrement du Terminal, vous devez avoir relié les deux entrées satellite à des têtes LNB indépendantes (comme recommandé dans la section Raccorder l’antenne satellite et insérer la carte d’accès TNTSAT, page 19). Vous pourrez alors simultanément :

• enregistrer un programme et en regarder un autre, De la même manière, vous pourrez simultanément :
• regarder un programme en mode différé et en enregistrer un autre,
• regarder un programme enregistré et en enregistrer jusqu’à deux autres.

Enregistrement spontané (d’un programme en direct ou différé) Pour enregistrer un programme en direct, positionnez-vous sur la chaîne désirée et appuyez sur la touche REC

Le symbole d’enregistrement apparaît alors dans le bandeau d’information. Vous pouvez dès lors changer de chaîne sans que cela n’affecte l’enregistrement en cours. Si le niveau moral du programme est supérieur à l’âge que vous avez défini dans vos options de verrouillage de programmes, le programme enregistré sera alors caché dans la liste des enregistrements, son accès nécessitera la saisie du Code parental (voir Accéder aux enregistrements verrouillés, page 53). Pour arrêter un enregistrement, revenez sur la chaîne en cours d’enregistrement, et appuyez sur la touche STOP

En cas de double enregistrement, revenez sur la chaîne que vous ne voulez plus enregistrer et appuyez sur STOP

Veuillez noter que si vous appuyez de nouveau sur STOP le deuxième enregistrement.

, vous arrêterez également Utilisation du Terminal

• enregistrer 2 programmes et en regarder un des deux. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 50 Lundi, 18. avril 2011 2:41 14

De même, si vous décidez d’enregistrer un programme que vous regardez depuis un certain temps en mode différé (1 à 2 heures maximum), calez-vous avec SEARCH SEARCH , PAUSE et PLAY

à l’endroit où vous souhaitez débuter l’enregistrement, puis appuyez sur la touche REC

Note En appuyant plusieurs fois sur REC , vous pouvez sélectionner une durée d’enregistrement par pas de 60 minutes avec une durée maximale de 4 heures. Vous pouvez dès lors mettre en veille le Terminal : l’enregistrement s’arrêtera automatiquement à la fin du temps affiché. Lorsque vous enregistrez en mode différé, le Terminal peut ajouter ou retirer quelques secondes de vidéo au début de l'enregistrement. Une fois qu’un enregistrement a commencé, vous ne pouvez plus vous déplacer dans la mémoire tampon du programme qui précède le début d’enregistrement.

Enregistrer des programmes depuis le guide électronique des programmes L’avantage de programmer un enregistrement depuis le guide électronique des programmes est d’enregistrer des programmes précis plutôt que des horaires sur des chaînes. L’efficacité de cette fonction dépend toutefois des informations fournies par les diffuseurs sur les programmes à venir. Appuyez sur la touche GUIDE pour accéder au guide électronique des programmes.

1. Sélectionnez la chaîne et le programme à enregistrer.

2. Appuyez sur la touche OK

pour planifier l’enregistrement du programme.

3. Confirmez ou complétez les options d’enregistrement.

4. Si un conflit d’enregistrement a lieu (trop grand nombre d’enregistrements planifiés à la

même heure), le Terminal vous demandera de résoudre le conflit. Pour annuler une programmation, reportez-vous à la section Gérer les programmations, page 52. Vous trouverez la liste des programmes à enregistrer dans le menu LISTE DES PROGRAMMATIONS.

Enregistrer manuellement des programmes Le menu LISTE DES PROGRAMMATIONS vous permet de programmer manuellement des enregistrements. Appuyez sur la touche REC accéder

appuyant pour y accéder directement. Vous pouvez également y sur PROGRAMMATIONS avec

HOME MENU et en validant avec OK

La liste des programmes à enregistrer apparaît à l’écran. Deux types de programmations y sont consignés :

• enregistrement programmé depuis le guide électronique des programmes,
• enregistrement manuellement. que vous créez Programmer manuellement un enregistrement Pour programmer manuellement un enregistrement, procédez comme suit :

ligne appuyez sur la touche OK AJOUTER

Un écran d’édition apparaît qui vous permet définir vos options d’enregistrement.

2. Spécifiez la chaîne à enregistrer.

d’enregistrement désirée : fréquence

• UNIQUE : une fois seulement à l’heure et à la date programmés.
• HEBDOMADAIRE : une fois par semaine à l’heure programmée et au jour de la semaine programmé.
• DU LUNDI AU VENDREDI : à l’heure programmée, tous les jours du lundi au vendredi et toutes les semaines.
• DU LUNDI AU SAMEDI : à l’heure programmée, tous les jours du lundi au samedi et toutes les semaines.
• TOUS LES JOURS : à l’heure programmée, tous les jours et toutes les semaines.

4. Saisissez la date d’enregistrement.

Utilisation du Terminal

5. Saisissez l’heure de début et l’heure de fin de l’enregistrement.

6. Si vous désirez limiter l’accès à cette programmation, configurez VERROUILLAGE DE LA

PROGRAMMATION sur OUI.

7. Confirmez la programmation en appuyant sur la touche OK

Gérer les programmations Pour modifier un enregistrement programmé, sélectionnez-le dans la liste et appuyez sur la touche OK : l’écran d’édition apparaît alors et vous permet de modifier les options d’enregistrement. Pour supprimer un enregistrement programmé, sélectionnez-le dans la liste et appuyez sur la touche rouge [A]. Pour verrouiller un enregistrement programmé, sélectionnez-le et appuyez sur la touche verte [B]. Pour modifier un enregistrement programmé verrouillé, sélectionnez-le et appuyez sur OK , saisissez le Code parental et appuyez sur la touche OK pour confirmer. Effectuez les modifications désirées et appuyez sur la touche OK pour confirmer les nouveaux réglages.

Liste des enregistrements Appuyez sur la touche REC pour accéder à la liste de vos enregistrements. Vous pouvez également y accéder de l’une des façons suivantes :

• appuyez sur MEDIA CENTER
• appuyez sur HOME MENU , puis sélectionnez ENREGISTREMENTS. , puis sélectionnez MÉDIA > ENREGISTREMENTS. Vous pourrez gérer vos enregistrements, tout en contrôlant l’espace disque disponible. Le cadre gauche affiche les programmes TV que vous avez enregistrés. Les enregistrements verrouillés sont quant à eux masqués dans cette vue par défaut, appelée Liste A : tout public. Utilisez les touches pour sélectionner un enregistrement, appuyez sur la touche OK pour le visionner.

Si le niveau moral du programme enregistré est supérieur à l’âge que vous avez défini dans les options VERROUILLAGE DE PROGRAMMES, vous serez invité(e) à saisir le Code parental pour pouvoir le visionner. En mode Lecture, les actions suivantes sont disponibles :

• utilisez les touches SEARCH dans le programme enregistré. , SEARCH

• Appuyez sur la touche STOP enregistrements. et PAUSE pour vous déplacer pour arrêter la lecture et revenir sur la liste des Pour quitter ce menu, appuyez sur la touche EXIT

Si vous désirez accéder à la liste complète des programmes enregistrés, et ainsi visualiser les enregistrements verrouillés, appuyez sur la touche rouge [A]. Le Code parental vous sera alors demandé. Pour revenir à la Liste A : tout public, appuyez sur la touche rouge [A].

Gérer la liste des enregistrements Les touches de couleur permettent de gérer la liste des enregistrements, et vous offrent les actions suivantes :

• verte [B] : trier les enregistrements par date ou par ordre alphabétique
• jaune [C] : sélectionner l’enregistrement en surbrillance
• bleue [D] : supprimer le ou les enregistrements sélectionnés Sélectionner plusieurs programmes enregistrés Vous pouvez intervenir sur plusieurs enregistrements en même temps. Quand vous voulez manipuler plusieurs enregistrements en même temps, il est préférable de les sélectionner avant. Pour sélectionner plusieurs enregistrements, procédez comme suit :

1. Placez-vous sur l’enregistrement voulu.

2. Appuyez sur la touche jaune [C], un

symbole apparaît côté l’enregistrement.

3. Répétez l’opération pour tous les

enregistrements que vous souhaitez sélectionner.

Utilisation du Terminal Accéder aux enregistrements verrouillés LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 54 Lundi, 18. avril 2011 2:41 14

Trier les enregistrements Appuyez sur la touche verte [B] pour trier vos enregistrements par date ou par ordre alphabétique. Supprimer des enregistrements

1. Sélectionnez avec la touche jaune [C] le(s) enregistrement(s) à supprimer.

2. Appuyez sur la touche bleue [D].

3. Sélectionnez l’action EFFACER et appuyez sur la touche OK

4. Appuyez sur la touche OK

pour confirmer la suppression.

Grâce au menu Médiathèque vous pouvez accéder à de nombreux contenus multimédias disponibles sur toutes sortes de ressources (périphériques USB connectés, carte mémoire SD insérée, etc.). Appuyez sur la touche MEDIA CENTER pour accéder directement à la Médiathèque. Vous pouvez également y accéder en appuyant sur la touche HOME MENU et en sélectionnant MÉDIA. Vous pouvez alors sélectionner le menu correspondant au contenu multimédia que vous désirez utiliser : Description Ressource DISQUE VIDÉO MUSIQUE PHOTOS CANALPLAY Jouer le disque laser BD/DVD/CD inséré dans BD-Vidéo, BD-RE, le lecteur Blu-ray. BD-R, DVD-Vidéo, DVD-R, DVD-R DL,

+R DL, Music CD, CD-R, CD-RW Mes videos - Voir des fichiers vidéo de type Disque dur, DivX Plus HD (.avi ou .mkv) depuis le disque périphérique USB dur ou une ressource disponible (USB, DLNA). Carte SD, SDHC et Mes fims camescope - Voir des vidéos SDXC, BD-RE, BD-R, (AVCHD, MPEG-2) enregistrées depuis un caméscope directement sur une carte mémoire DVD-R, DVD-R DL,

SD, sur un disque Blu-ray ou sur un DVD. +R DL Écouter des fichiers musique (.mp3) depuis le Disque dur, disque dur ou une ressource disponible (USB, périphérique USB DLNA). Mes photos - Voir des fichiers photos (.jpeg) depuis une ressource disponible (USB, carte mémoire SD, DLNA). Disque dur, périphérique USB, carte SD, SDHC et SDXC Mes photos 3D - Voir des photos 3D (.mpo), Carte SD, SDHC et prises sur un appareil photo numérique, depuis SDXC une carte mémoire SD. Portail VOD - Accéder au service CANALPLAY Internet (offre de contenu Internet). Mes VOD en cours - Accéder aux vidéos à la Disque dur demande acquises ou en cours d’acquisition. Vous pouvez à tout moment quitter la Médiathèque en appuyant sur la touche EXIT

p.52 p.38 p.57 p.62 p.58 p.59 p.61 p.62 p.62

Utilisation du Terminal Menu ENREGISTREMENTS Regarder et gérer les programmes TV que vous Disque dur avez enregistrés. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 56 Lundi, 18. avril 2011 2:41 14

Quelles ressources puis-je utiliser ? Le Terminal vous donne accès aux fichiers multimédias qui sont stockés sur les ressources suivantes :

• Disque dur du Terminal
• clé ou périphérique de stockage USB connecté
• carte mémoire SD insérée
• DLNA - serveur multimédia UPnP Veuillez noter que les ressources ne sont accessibles que si elles sont détectées (vous avez connecté un périphérique USB, vous avez inséré une carte mémoire SD, etc.). Utiliser une carte mémoire SD Insérez la carte mémoire Secure DigitalTM dans son logement, sans forcer et en respectant le sens d’insertion, comme illustré. Si vous souhaitez récupérer la carte mémoire SD, assurez-vous d’abord qu’aucune opération de lecture ou d’écriture est en cours : arrêtez toute lecture de fichiers photo, audio ou vidéo stockés sur la carte mémoire SD, puis quittez la Médiathèque en appuyant sur la touche EXIT

Pour extraire la carte mémoire SD, appuyez au centre de la carte et retirez-la doucement. Utiliser un périphérique de stockage USB Connectez le périphérique de stockage USB dans son port situé en face avant, sans forcer et en respectant le sens d’insertion, comme illustré. Vous trouverez un port USB additionnel en face arrière du Terminal. Si vous souhaitez récupérer votre périphérique de stockage USB, assurez-vous d’abord qu’aucune opération de lecture ou d’écriture est en cours : arrêtez toute lecture de fichiers photo, audio ou vidéo stockés sur le périphérique de stockage USB, puis quittez la Médiathèque en appuyant sur la touche EXIT

Accéder au contenu multimédia de serveurs multimédia UPnP Pour profiter de vos contenus multimédias stockés sur votre ordinateur, vous devez avoir installé un serveur UPnP sur votre ordinateur. Il vous permet de partager vos fichiers multimédia (photo, audio et vidéo) sur votre réseau domestique.

Pour que votre Terminal puisse accéder à ce contenu sur le réseau domestique, votre ordinateur (ou tout autre périphérique compatible DLNA - par exemple une chaîne Hi-Fi) doit respecter les points suivants :

• être un serveur multimédia UPnP ;
• être connecté au même réseau domestique que le Terminal ;
• autoriser l’accès et le partage de fichiers dans ce réseau domestique. Le Terminal affichera alors dans la ressource DLNA les fichiers multimédia reconnus et mis en partage sur votre réseau domestique. Reportez-vous à la documentation de votre box Internet ou modem routeur et de votre système d’exploitation pour mettre en oeuvre cette ressource. Lire des fichiers vidéo Vous pouvez lire des fichiers DivX Plus HD. Pour lire des fichiers vidéo DivX Plus HD protégés par DRM, vous devrez au préalable inscrire votre Terminal (voir Inscription / désinscription DivX, page 73).

1. Appuyez sur la touche MEDIA CENTER

sélectionnez appuyez sur OK VIDÉO

2. Sélectionnez MES VIDEOS et appuyez

3. Sélectionnez avec SEARCH

la ressource qui contient le fichier vidéo à lire :

• DISQUE pour parcourir le disque dur du Terminal.
• USB pour parcourir le périphérique de stockage USB connecté.
• DLNA pour parcourir votre bibliothèque partagée sur un périphérique distant (par exemple : votre ordinateur).

le contenu de la ressource sélectionnée. Utilisez OK ouvrir le contenu d’un dossier, et RETURN les informations des fichiers en surbrillance. pour pour sortir du dossier. Le cadre droit affiche

5. Pour lire le fichier désiré, sélectionnez-le (en surbrillance) et appuyez sur OK

. Si vous souhaitez voir des fichiers spécifiques, sélectionnez-les avec la touche jaune [C] puis appuyez sur OK

Utilisation du Terminal

• Utilisez SEARCH vidéo. , SEARCH

• Utilisez SKIP et SKIP disponibles dans la vidéo.
• Utilisez INFO pour vous déplacer dans la pour passer au chapitre précédent et suivant si pour afficher les informations du fichier vidéo.

• Utilisez SUB et PAUSE pour afficher les sous-titres disponibles. pour afficher les pistes audio disponibles.

• Appuyez sur STOP pour arrêter la lecture et revenir sur le menu. Vous pouvez personnaliser les options de lecture de vos fichiers vidéo (voir Personnaliser les options de lecture (fichiers vidéo et musicaux), page 59) et gérer vos fichiers directement depuis le menu MES VIDEOS (voir Gérer les fichiers multimédias, page 63). Pour quitter ce menu, appuyez sur la touche EXIT

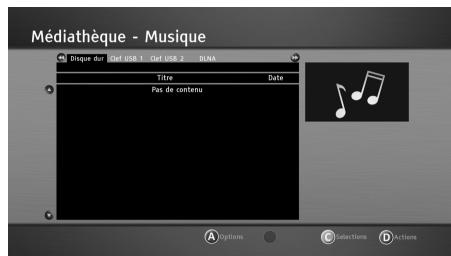

Écouter des fichiers musicaux Vous pouvez écouter vos fichiers mp3 sur le Terminal.

1. Appuyez sur la touche MEDIA CENTER

, sélectionnez MUSIQUE et appuyez sur OK

2. Sélectionnez avec SEARCH

SEARCH la ressource qui contient le fichier musical à lire :

• DISQUE pour parcourir le disque dur du Terminal.
• USB pour parcourir le périphérique de stockage USB connecté.
• DLNA pour parcourir votre bibliothèque partagée sur un périphérique distant (par exemple : votre ordinateur).

le contenu de la ressource sélectionnée. Utilisez OK ouvrir le contenu d’un dossier, et RETURN les informations des fichiers en surbrillance. pour pour sortir du dossier. Le cadre droit affiche

4. Pour écouter le fichier désiré, sélectionnez-le (en surbrillance) et appuyez sur OK

. Si vous souhaitez écouter des fichiers spécifiques, sélectionnez-les avec la touche jaune [C] puis appuyez sur OK

• Utilisez PAUSE pour suspendre la lecture musicale.

• Appuyez sur STOP pour arrêter la lecture et revenir sur le menu. Vous pouvez personnaliser les options de lecture de vos fichiers musicaux (voir Personnaliser les options de lecture (fichiers vidéo et musicaux), page 59) et gérer vos fichiers directement depuis le menu MUSIQUE (voir Gérer les fichiers multimédias, page 63). Pour quitter ce menu, appuyez sur la touche EXIT

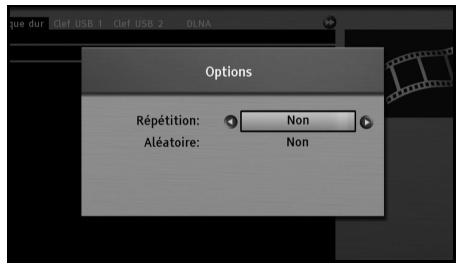

Personnaliser les options de lecture (fichiers vidéo et musicaux) Dans RÉPÉTITION, sélectionnez l’option désirée :

• OUI : lorsqu’un fichier vidéo ou musical arrive à sa fin, le Terminal le relance automatiquement.
• NON : le Terminal ne joue pas en boucle le fichier. Dans ALÉATOIRE, spécifiez si vous souhaitez que le Terminal joue de manière aléatoire les fichiers (OUI) ou non (NON).

Voir des fichiers photo Vous pouvez voir vos fichiers photo (.jpeg) sur le Terminal et en lancer des diaporamas.

1. Appuyez sur la touche MEDIA CENTER

, sélectionnez PHOTOS et appuyez sur OK

2. Sélectionnez MES PHOTOS et appuyez

3. Sélectionnez avec SEARCH

SEARCH la ressource qui contient le fichier photo à voir :

• DISQUE pour parcourir le disque dur du Terminal.
• USB pour parcourir le périphérique de stockage USB connecté.
• SD pour parcourir la carte mémoire SD insérée.
• DLNA pour parcourir votre bibliothèque partagée sur un périphérique distant (par exemple : votre ordinateur).

Utilisation du Terminal Depuis le menu MES VIDEOS ou MUSIQUE, appuyez sur la touche rouge [A]. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 60 Lundi, 18. avril 2011 2:41 14

le contenu de la ressource sélectionnée. Utilisez OK ouvrir le contenu d’un dossier, et RETURN les informations des fichiers en surbrillance. pour pour sortir du dossier. Le cadre droit affiche

5. Pour voir le fichier désiré, sélectionnez-le (en surbrillance) et appuyez sur OK

pour afficher la photo en plein écran, ou appuyez sur PLAY pour lancer un diaporama. Si vous souhaitez voir des fichiers spécifiques, sélectionnez-les avec la touche jaune [C]. Vous pouvez effectuer les actions suivantes :

• Utilisez INFO /PLAY pour suspendre/reprendre le diaporama. / SEARCH pour passer à l’image précédente/suivante. pour afficher les informations du fichier photo à l’écran.

• Pour tourner la photo de 90°, appuyez sur la touche bleue [D] pour appliquer une rotation de + 90°, appuyez sur la touche jaune [C] pour appliquer une rotation de - 90°’.
• Appuyez sur STOP pour arrêter le diaporama et revenir sur le menu. Vous pouvez personnaliser les options d’affichage de vos photos et des diaporamas et gérer vos fichiers directement depuis le menu MES PHOTOS (voir Gérer les fichiers multimédias, page 63). Pour quitter ce menu, appuyez sur la touche EXIT

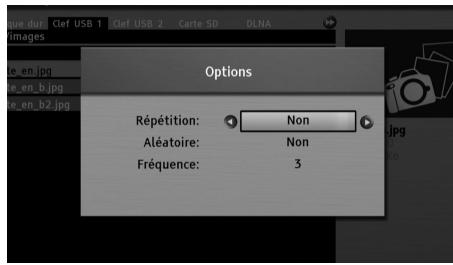

Personnaliser les options photo Appuyez sur la touche rouge [A] pour accéder aux options photo. Dans RÉPÉTITION, spécifiez si vous souhaitez que le Terminal recommence la lecture d’un diaporama depuis la première photo lorsqu’il a atteint la dernière, et ce en boucle jusqu’à ce que vous décidiez de l’arrêter. Dans ALÉATOIRE, spécifiez si vous souhaitez que le Terminal affiche de manière aléatoire les fichiers (Oui) ou non (Non). Dans FRÉQUENCE, sélectionnez le temps d’affichage à l’écran d’une photo avant que le diaporama passe à la photo suivante.

Voir des photos 3D Vous pouvez voir vos fichiers photo 3D (MPO) sur le Terminal et en lancer des diaporamas. Pour lire ce type de fichiers, le Terminal doit être connecté à un téléviseur Full HD qui prend en charge la 3D avec un câble HDMI High Speed.

1. Appuyez sur la touche MEDIA CENTER

sur OK , sélectionnez PHOTOS et appuyez

2. Sélectionnez MES PHOTOS 3D et appuyez sur OK

le contenu de la carte mémoire SD. Utilisez OK contenu d’un dossier, et RETURN pour ouvrir le pour sortir du dossier.

4. Pour voir la photo 3D désirée, sélectionnez-la (en surbrillance) et appuyez sur OK

pour afficher la photo en plein écran, ou appuyez sur la touche verte [B] pour lancer un diaporama. Vous pouvez même lancer un diaporama avec seulement vos photos favorites ; pour cela, sélectionnez-les avec la touche jaune [C] (apparaissent cochées) puis appuyez sur la touche verte [B]. Vous pouvez effectuer les actions suivantes :

• Appuyez sur STOP / SEARCH pour passer à l’image précédente/suivante. pour afficher les informations du fichier photo à l’écran. pour arrêter le diaporama et revenir sur le menu. Pour quitter ce menu, appuyez sur la touche EXIT

Personnaliser les options photo 3D Depuis le navigateur de photos 3D, appuyez sur la touche OPTION. Appuyez sur OK sur DIAPORAMA. Sélectionnez DÉMARRER DIAPOR., et appuyez sur OK photos 3D. pour lancer un diaporama des Dans INTERVAL., sélectionnez le temps d’affichage à l’écran d’une photo 3D avant que le diaporama passe à la photo suivante. Dans BOUCLE, spécifiez si vous souhaitez que le Terminal recommence la lecture d’un diaporama depuis la première photo lorsqu’il a atteint la dernière, et ce en boucle jusqu’à ce que vous décidiez de l’arrêter.

Utilisation du Terminal

Pendant l’affichage d’une photo 3D, si vous appuyez sur la touche OPTION, vous pourrez également accéder aux actions possibles : Démarrer diapor. Permet de lancer un diaporama. Format écran Permet de régler le format d’affichage de la photo 3D. Statut Permet d’afficher les propriétés des photos 3D (date de création, etc.). Note En fonction des caractéristiques de votre équipement TV et des contenus, les éléments affichés peuvent varier. Si une photo contenant un grand nombre de pixels s’affiche, l’intervalle d’affichage peut devenir plus long. Même si la configuration est changée, l’intervalle d’affichage des photos 3D peut ne pas être réduit. Les photos 3D qui apparaissent marquées d’une croix ne peuvent pas être lues sur le Terminal.

Regarder des vidéos Camescope Vous pouvez visionner vos vidéos prises sur votre caméscope depuis le Terminal.

1. Appuyez sur la touche MEDIA CENTER

sur OK , sélectionnez VIDÉO et appuyez

2. Sélectionnez MES FIMS CAMESCOPE et appuyez sur OK

3. Si plusieurs vidéos sont disponibles ou bien si plusieurs supports sont susceptibles de

contenir la vidéo à lire, le Terminal vous demandera de choisir la ressource ou le fichier à lancer.

surbrillance. le contenu. Le cadre gauche affiche les informations du fichier en Vous pouvez alors effectuer les mêmes actions et accédez aux même options que lorsque vous visionnez des disques BD/DVD (voir page 39). Note Il n’est pas possible de lire des vidéos AVCHD et MPEG2 qui ont été conçues directement depuis un ordinateur, par des opérations de copier/coller, etc.

Accéder aux services de VoD (Vidéo à la demande) Pour accéder à CANALPLAY et profiter d’une offre riche en contenus, vous devez vous assurer que le Terminal est connecté à Internet (voir page 24 pour connecter votre Terminal à votre routeur, et page 82 pour configurer les paramètres réseau). Vous pourrez alors y accéder en appuyant sur la touche MEDIA CENTER en sélectionnant CANALPLAY > PORTAIL VOD.

, puis LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 63 Lundi, 18. avril 2011 2:41 14

Laissez-vous guider par les instructions à l’écran pour découvrir toutes les offres de contenus disponibles. Pour visionner les VoD (vidéos à la demande) que vous avez acquises ou en cours d’acquisition, appuyez sur la touche MEDIA CENTER CANALPLAY > MES VOD EN COURS. Gérer les fichiers multimédias Depuis les menus MES VIDEOS, MUSIQUE ou MES PHOTOS, les touches de couleur vous offrent les actions suivantes :

• jaune [C]: sélectionner un élément en surbrillance
• bleue [D]: sélectionner une action Sélectionner plusieurs fichiers Vous pouvez intervenir sur plusieurs fichiers en même temps. Quand vous voulez manipuler plusieurs fichiers en même temps, il est préférable de les sélectionner avant. Pour sélectionner plusieurs fichiers, procédez comme suit :

1. Placez-vous sur le fichier voulu.

2. Appuyez sur la touche jaune [C], un symbole apparaît à côté du fichier.

3. Répétez l’opération pour tous les fichiers que vous souhaitez sélectionner.

4. Une fois les fichiers sélectionnés, appuyez sur la touche bleue [D] pour accéder au menu

de gestion des fichiers. Note Les opérations ici décrites s’appliquent aux fichiers et aux dossiers. Créer des dossiers Vous pouvez créer des dossiers afin d’organiser vos fichiers.

1. Appuyez sur la touche bleue [D].

2. Sélectionnez l’action CRÉER UN DOSSIER et appuyez sur la touche OK

3. Utilisez la touche gauche

pour supprimer le nom attribué par défaut, puis saisissez le nom désiré avec les touches numériques de la télécommande. Note Assurez-vous d’utiliser des caractères alphanumériques (lettres et nombres) lorsque vous nommez des dossiers. N’utilisez pas de caractères spéciaux. Les signes acceptés sont ".", "_" et "-".

4. Appuyez sur la touche OK

Utilisation du Terminal

, puis sélectionnez LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 64 Lundi, 18. avril 2011 2:41 14

Supprimer des fichiers

1. Sélectionnez avec la touche jaune [C] le(s) fichier(s) ou dossier(s) à supprimer.

2. Appuyez sur la touche bleue [D].

3. Sélectionnez l’action EFFACER et appuyez sur la touche OK

Un message d’avertissement apparaît pour chaque élément à supprimer.

4. Appuyez sur la touche OK

pour confirmer. Copier/Déplacer des fichiers Aidez-vous du tableau suivant pour connaître les types de fichiers vous pouvez copier d’un support vers un autre : Types de fichiers pris en charge Supports JPEG

1. Sélectionnez avec la touche jaune [C] le(s) fichier(s) à copier ou déplacer.

2. Appuyez sur la touche bleue [D].

3. Sélectionnez l’action désirée, COPIER VERS ou DÉPLACER VERS, et appuyez sur la

pour sélectionner la nouvelle destination puis appuyez sur la

Renommer des fichiers

1. Sélectionnez avec la touche jaune [C] le(s) fichier(s) ou dossier(s) à renommer.

2. Appuyez sur la touche bleue [D].

3. Sélectionnez l’action RENOMMER et appuyez sur la touche OK

4. Utilisez la touche gauche

pour supprimer le nom attribué par défaut, puis saisissez le nom désiré avec les touches numériques de la télécommande. Note Assurez-vous d’utiliser des caractères alphanumériques (lettres et nombres) lorsque vous nommez des dossiers. N’utilisez pas de caractères spéciaux. Les signes acceptés sont ".", "_" et "-".

5. Appuyez sur la touche OK

Configuration et Maintenance Configurez et entretenez au mieux votre Terminal à l’aide des sections suivantes :

• Les menus d’installation, page 66,
• Messages carte TNTSAT, page 85,
• Contrôler des téléviseurs avec la télécommande, page 86,

10. Les menus d’installation

Appuyez sur la touche HOME MENU pour accéder au menu principal du Terminal. Pour naviguer dans les différents écrans et effectuer vos réglages, utilisez les touches

pour mettre en surbrillance vos sélections. Appuyez sur la touche OK pour confirmer, et sur la touche EXIT pour sortir d’un écran.

10.1 Aperçu du menu Installation

Le tableau suivant présente l’arborescence du menu Installation et les réglages par défaut du Terminal. Les réglages par défaut sont indiqués en gras. Menu Sous-menu(s) Réglages par défaut Recherche des chaînes

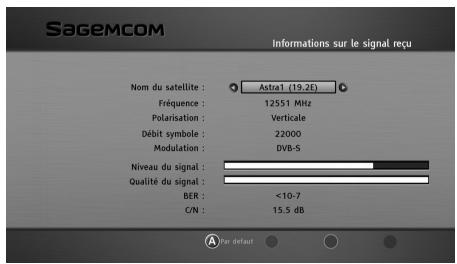

Informations sur le signal reçu

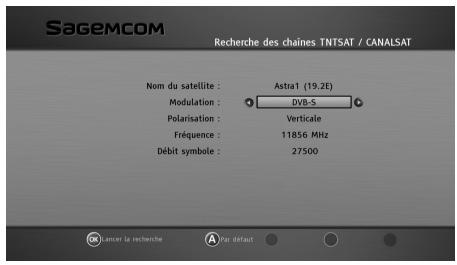

Recherche des chaînes TNTSAT / CANALSAT

Recherche des chaînes gratuites

Configuration générale

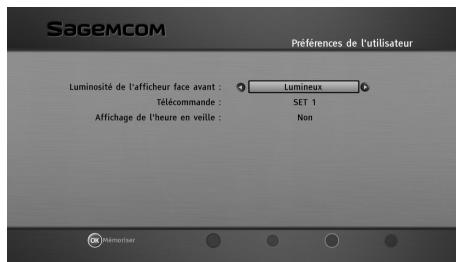

Préférences de l’utilisateur

Luminosité de l’afficheur face avant Lumineux | Économique Télécommande Set 1 | .... | Set 6 Affichage de l’heure en veille Oui | Non

Sous-menu(s) Réglages par défaut HDMI et PERITEL

Résolution vidéo HDMI Auto | 576p | 720p | 1080i | 1080p Standard de couleur HDMI YCbCr (4:4:4) | YCbCr (4:2:2) | RVB (Standard) | RVB (Avancé) Allumer/éteindre TV par HDMI Oui | Non Réglage de la synchro audio/vidéo 0 à 250 ms Type d’écran TV 16/9 | 4/3 Redimensionnement 16/9 PERITEL Pillarbox | Tiltscan Redimensionnement 4/3 PERITEL Letterbox | Pan&scan Standard PERITEL

Changer votre code parental

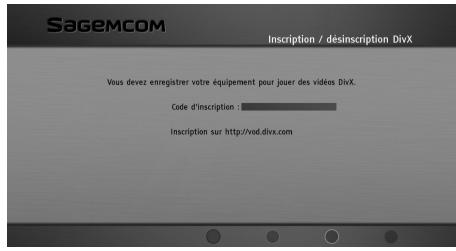

Inscription / désinscription DivX

Disque dur et carte SD

Effacer tous les enregistrements

Formater le disque dur

Effacer la carte SD et la base BD vidéo

Retour à la configuration d'achat

Configuration des chaînes reçues

Langues audio et sous-titrage

Langue audio Sous-titrage Sous-titrage malentendant Non | Oui

Menu Sous-menu(s) Réglages par défaut Configuration audio

Sortie audio S/PDIF Stéréo | Multicanal Sortie audio HDMI Stéréo | Multicanal | Auto Ajustement du niveau audio (0 dB) Création des listes de chaînes favorites

Verrouillage des programmes

Menus disque, langue audio et sous-titrage

Sous-titrage principal

Verrouillage et accès internet BD live

Mise à jour des codecs

Configuration du réseau

Informations sur le logiciel

Informations sur le matériel

Informations sur le disque dur

10.2 Recherche des chaînes

Sélectionnez le menu Installation > Recherche des chaînes. Les menus disponibles sont les suivants :

• Configuration de la parabole, page 69,
• Informations sur le signal reçu, page 70,
• Recherche des chaînes TNTSAT / CANALSAT, page 70,
• Recherche des chaînes gratuites, page 70,
• Régionalisation, page 71. Configuration de la parabole Sélectionnez le menu Recherche des chaînes > Configuration de la parabole. Les réglages suivants sont disponibles : Description Type d’installation En fonction de l’installation de votre parabole, sélectionnez Collective pour une configuration collective. Sinon, sélectionnez Individuelle pour une installation individuelle. Nombre de descente parabole Sélectionnez 2 si votre Terminal reçoit les signaux de deux entrées (câble satellite connecté à deux connecteurs d’entrée). Alimentation parabole Si vous utilisez une parabole avec un amplificateur alimenté par le Terminal, configurez l’Alimentation parabole sur Oui. Sinon, laissez sur Non. Utilisation d'équipements DISEqC Si vous utilisez un commutateur DiSEqC et que vous souhaitez configurer d'autres têtes LNB, passez la valeur Utilisation d'équipements DISEqC à Oui. Nombre de port DISEqC Précisez ensuite le nombre de têtes LNB à utiliser. utilisé DISEqC Port A Sélectionnez le satellite requis pour chacune des têtes LNB. Par défaut, et afin de vous aider à apporter vos propres réglages, les satellites les plus couramment utilisés sont déjà listés et pré-enregistrés (ex : Astra, Hotbird, etc.). Les réglages décrits exigent des connaissances avancées sur l'installation et la configuration d’antenne parabolique. Ne modifiez pas ces paramètres si vous n’êtes pas expert dans ce domaine.

Informations sur le signal reçu Sélectionnez le menu Recherche des chaînes > Informations sur le signal reçu. Ce menu vous permet d’afficher le niveau et la qualité du signal reçu par votre antenne (ou la configuration du satellite dans le cas de têtes LNB multiples). Pour ajuster la qualité, sélectionnez au besoin un satellite, saisissez une fréquence sélectionnez polarisation correspondante. Recherche des chaînes TNTSAT / CANALSAT Sélectionnez le menu Recherche des chaînes > Recherche des chaînes TNTSAT / CANALSAT. Vous pouvez lancer une recherche manuelle pour toute nouvelle chaîne TNT disponible par satellite avec TNTSAT. Ne modifiez pas les valeurs associées au satellite et appuyez sur la touche OK pour lancer le balayage. Recherche des chaînes gratuites Sélectionnez le menu Recherche des chaînes > Recherche des chaînes gratuites. Utilisez cette fonction si vous avez configuré plusieurs têtes LNB pointant vers différents satellites. Dans ce cas, vous pouvez lancer un balayage des chaînes gratuites disponibles sur un ou plusieurs satellites. Lancer cette recherche peut prendre du temps.

Régionalisation Sélectionnez le menu Recherche des chaînes > Régionalisation. Vous pouvez modifier le décrochage régional pour toutes les chaînes concernées (par exemple "France 3"). Sélectionnez à l’aide des touches la région de votre choix, puis appuyez sur la touche OK pour confirmer.

10.3 Configuration générale

Sélectionnez le menu Installation > Configuration générale. Les menus disponibles sont les suivants :

• Préférences de l’utilisateur, page 71,
• HDMI et PERITEL, page 72,
• Changer votre code parental, page 73,
• Inscription / désinscription DivX, page 73,
• Disque dur et carte SD, page 74. Configuration et Maintenance Préférences de l’utilisateur Sélectionnez le menu Configuration générale > Préférences de l’utilisateur. Les réglages suivants sont disponibles : Réglage Description Luminosité de l’afficheur face avant Sélectionnez la luminosité à associer à l’écran d’affichage. Télécommande Modifiez le code de la télécommande si vous constatez qu’elle pilote d’autres produits. Affichage de l’heure en veille Activez (Oui) ou désactivez (Non) l’affichage de l’heure lorsque le Terminal est en veille.

HDMI et PERITEL Sélectionnez le menu Configuration générale > HDMI et PERITEL. Consultez le Guide d’installation de votre équipement vidéo pour reporter les paramètres requis. Les réglages suivants sont disponibles : Réglage Description Résolution vidéo HDMI Sélectionnez au besoin la résolution de sortie de votre téléviseur HD : 1080i, 1080p ou 720p. Si vous avez connecté votre téléviseur au Terminal via la prise Péritel, configurez ce paramètre sur Auto ou 576p. Standard de couleur HDMI Sélectionnez au besoin le standard de couleur HDMI le mieux adapté à votre téléviseur HD. Cette fonction vous permet d’allumer et d’éteindre automatiquement le téléviseur lorsque vous allumez et éteignez Allumer/éteindre TV par le Terminal, et ne fonctionne que si vous connectez le téléviseur HDMI au Terminal via HDMI. Par défaut activée (Oui), vous pouvez en modifier la valeur. Réglage de la synchro audio/vidéo Si le son et l’image ne sont pas synchronisés, ajustez avec les touches le Réglage de la synchro audio/vidéo (par défaut la valeur est de 0 milliseconde). Type d’écran TV Si vous connectez votre TV standard à une prise Péritel, sélectionnez le mode d’affichage 4/3 ou 16/9. Redimensionnement 16/9 PERITEL Si le format de votre TV est 16/9, sélectionnez le mode de redimensionnement requis : Pillarbox ou Tiltscan. Redimensionnement 4/3 Si le format de votre TV standard est 4/3, sélectionnez le mode PERITEL de redimensionnement requis : Letterbox ou Pan&scan. Sélectionnez le format standard vidéo (RVB, PAL ou SECAM) le mieux adapté à la sortie TV Péritel. Standard PERITEL Note : même si vous sélectionnez SECAM, le signal vidéo peut quand même être retransmis en PAL sur la prise Péritel pour certains types de contenu (lecture d’un contenu disque, visualisation d’une vidéo prise sur caméscope).

Changer votre code parental Sélectionnez le menu Configuration générale > Changer votre code parental. Vous avez initialement défini le Code parental au cours de la première installation. Ce code permet de verrouiller les fonctions suivantes :

• verrouillage de programme (lorsque les programmes ont un niveau de moralité plus élevé que le niveau de moralité que vous avez défini) - voir page 77
• verrouillage BD/DVD et BD live - voir page 81 Pour changer le Code parental :

1. Saisissez avec la télécommande le code actuel à 4 chiffres.

2. Saisissez votre nouveau Code parental (0000 n’est pas accepté).

3. Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie.

Inscription / désinscription DivX le menu Configuration Inscription / désinscription Vous ne pourrez pas lire les fichiers DivX si vous n’inscrivez pas votre Terminal au préalable. Pour lire les contenus DIVx protégés, vous devez vous inscrire en ligne en entrant le code d’inscription fourni. Suivez les instructions à l'écran. Vous recevrez un fichier que vous devrez lire depuis le Terminal, ce qui finalisera votre inscription. Lors du prochain accès à ce menu, il vous sera automatiquement proposé de vous désinscrire.

Configuration et Maintenance Sélectionnez générale > DivX. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 74 Lundi, 18. avril 2011 2:41 14

Disque dur et carte SD Sélectionnez le menu Configuration générale > Disque dur et carte SD. Important Utilisez les procédures décrites ci-dessous avec prudence, car elles suppriment également le contenu du support choisi (disque dur embarqué ou carte mémoire SD). Les opérations décrites ci-dessous sont irréversibles. Effacer tous les enregistrements Cette procédure supprime tous les programmes TV que vous avez enregistrés sur le disque dur du Terminal. Dans le menu DISQUE DUR ET CARTE SD, sélectionnez EFFACER TOUS LES ENREGISTREMENTS. Formater le disque dur Cette procédure peut vous être demandée par le Support Technique. Elle supprime les programmes TV que vous avez enregistrés sur le disque dur du Terminal et réinitialise aussi complètement le disque dur. Utilisez ce menu uniquement si vous y êtes invité(e). Dans le menu DISQUE DUR ET CARTE SD, sélectionnez FORMATER LE DISQUE DUR. Effacer la carte SD et la base BD vidéo Lancez cette fonction si vous n’utilisez plus les données enregistrées sur la carte mémoire SD. Cette procédure efface toutes les données. Dans le menu DISQUE DUR ET CARTE SD, sélectionnez EFFACER LA CARTE SD ET LA BASE BD VIDÉO. Formater la carte SD Pour utiliser la fonction BD-Live, il est recommandé de formater la carte mémoire SD avant de l’utiliser sur ce Terminal. Toutes les données de la carte mémoire seront effacées. Dans le menu DISQUE DUR ET CARTE SD, sélectionnez FORMATER LA CARTE SD.

10.4 Configuration des chaînes reçues

Sélectionnez le menu Installation > Configuration des chaînes reçues. Les menus disponibles sont les suivants :

• Langues audio et sous-titrage, page 75,
• Configuration audio, page 75,
• Création des listes de chaînes favorites, page 76,
• Verrouillage des programmes, page 77. Langues audio et sous-titrage Sélectionnez le menu Configuration des chaînes reçues > Langues audio et sous-titrage. Sélectionnez la langue audio et la langue de sous-titres de votre choix. Vous pouvez également activer la fonction de sous-titrage destinée aux sourds et malentendants. Les programmes offrant ce service seront diffusés dans la langue audio principale choisie si disponible, et dans la langue principale de sous-titrage choisie si disponible. Configuration audio Sélectionnez le menu Configuration des chaînes reçues > Configuration audio. Consultez le Guide d’installation de votre équipement audio pour appliquer les paramètres requis.

Configuration et Maintenance Les programmes seront diffusés dans la langue audio sélectionnée, si disponible. La langue de sous-titrage sera appliquée si disponible. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 76 Lundi, 18. avril 2011 2:41 14

Les réglages suivants sont disponibles : Réglage Description Sortie audio S/PDIF Si vous avez connecté votre Terminal à un Home cinéma via le connecteur audio numérique, paramétrez la Sortie audio S/PDIF sur Multicanal. Sinon, laissez sur Stéréo. Sortie audio HDMI Si vous avez connecté votre Terminal à votre téléviseur HD ou à un amplificateur Home Cinema via le connecteur HDMI, configurez la sortie audio la mieux adaptée à votre équipement. Sinon, laissez sur Auto. Ajustement du niveau audio Si le volume audio varie sensiblement entre les programmes en fonction de la Sortie audio S/PDIF paramétrée, ajustez le volume (la valeur par défaut est 0 décibel) avec les touches .

Création des listes de chaînes favorites Sélectionnez le menu Configuration des chaînes reçues > Création des listes de chaînes favorites. Pour créer une liste de chaînes favorites :

1. Sélectionnez une liste vide.

2. Sélectionnez le type de liste que vous

souhaitez créer : TV ou Radio.

3. Sélectionnez LANCER LA CRÉATION et

appuyez sur la touche OK

4. Sélectionnez la chaîne que vous

souhaitez ajouter à votre liste de favoris avec les touches , et appuyez sur la touche OK . Les chaînes ainsi sélectionnées s’affichent précédées d’un numéro (selon l’ordre dans lequel la chaîne est ajoutée).

5. Répétez l’opération pour toutes les

chaînes à ajouter dans la liste des chaînes favorites.

6. Pour passer de la liste principale des chaînes à votre liste favorite en cours de création,

utilisez les touches SEARCH et SEARCH

7. Pour modifier dans votre liste le numéro associé à une chaîne, sélectionnez-la et appuyez

sur la touche OK . Déplacez la chaîne à l’endroit désiré puis appuyez sur OK pour confirmer. Les numéros associés aux autres chaînes changeront automatiquement en conséquence.

8. Pour retirer une chaîne de la liste des chaînes favorites, sélectionnez-la et appuyez sur la

9. Pour enregistrer votre liste, appuyez sur la touche bleue [D].

Vous pouvez à présent utiliser votre liste de chaînes favorites (voir Changer de liste favorite, page 33). Pour éditer ou modifier une liste de chaînes favorites, sélectionnez-la et apportez les modifications souhaitées. Verrouillage des programmes Sélectionnez le menu Configuration des chaînes reçues > Verrouillage des programmes. Pour définir ce verrouillage, sélectionnez le niveau moral voulu. Par exemple, sélectionnez 10 pour un contrôle maximal (tous les programmes seront verrouillés), sélectionnez 18 pour un contrôle minimal (tous les programmes seront accessibles).

10.5 Configuration de la lecture disque

Sélectionnez le menu Installation > Configuration de la lecture disque. Les menus disponibles sont les suivants :

• Menus disque, langue audio et sous-titrage, page 78
• Sorties vidéo, page 79
• Sorties audio, page 80
• Verrouillage et accès internet BD live, page 81
• Mise à jour des codecs, page 81

Configuration et Maintenance Vous pouvez verrouiller l'accès à des programmes en fonction de leur niveau moral. Si vous activez le verrouillage des programmes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne pour adultes ou lorsque le niveau moral du programme en cours sera supérieur à l’âge que vous avez défini. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 78 Lundi, 18. avril 2011 2:41 14

Menus disque, langue audio et sous-titrage Sélectionnez le menu Configuration de la lecture disque > Menus disque, langue audio et sous-titrage. Les réglages suivants sont disponibles : Réglage Description Sélectionnez la langue souhaitée d’affichage des menus disque. Les menus des disques seront automatiquement affichés dans cette langue si celle-ci est disponible. Langue menus disque Si vous ne trouvez pas votre langue, sélectionnez AUTRE puis appuyez sur la touche verte [B]. Saisissez le code associé à votre langue à l’aide des touches numériques (voir Liste des codes langue, page 99). Sélectionnez la langue audio de votre choix. Tout disque sera automatiquement lu dans cette langue si celle-ci est disponible. Langue audio Si vous sélectionnez ORIGINAL, le disque sera par défaut lu dans sa langue originale. Si vous ne trouvez pas votre langue, sélectionnez AUTRE puis appuyez sur la touche verte [B]. Saisissez le code associé à votre langue à l’aide des touches numériques (voir Liste des codes langue, page 99). Langue audio BD secondaire Si vous souhaitez toujours diffuser la langue audio BD secondaire lorsque des pistes audio secondaires sont disponibles, sélectionnez OUI. Sinon, sélectionnez NON pour ne diffuser que la langue audio BD principale. Sélectionnez la langue de sous-titrage de votre choix. Les sous-titres seront automatiquement affichés dans cette langue si celle-ci est disponible dans le disque. Sous-titrage principal Sélectionnez AUTO si vous souhaitez afficher les sous-titres dans la langue audio courante, si celle-ci est disponible. Si vous ne trouvez pas votre langue, sélectionnez AUTRE puis appuyez sur la touche verte [B]. Saisissez le code associé à votre langue à l’aide des touches numériques (voir Liste des codes langue, page 99).

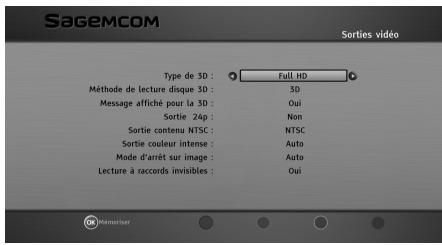

Sorties vidéo Sélectionnez le menu Configuration de la lecture disque > Sorties vidéo. Les réglages suivants sont disponibles : Réglage Description Type de 3D Sélectionnez le type de 3D adapté à votre téléviseur : FULL HD ou SIDE BY SIDE. Méthode de lecture disque 3D Sélectionnez la méthode de lecture des vidéos 3D. Message affiché pour la 3D Choisissez d’afficher ou de masquer le message d'avertissement à la lecture d’un contenu 3D. Activez ce paramètre si vous souhaitez garder la possibilité de reproduire à 24p les contenus compatibles (voir dans Menu de lecture la section dédiée à ce réglage page 43). Une fois cette fonction ici activée, vous pourrez manuellement l’activer pendant la lecture depuis le Menu de lecture (voir page 43). Les BD-Vidéos non conçues au format 24P seront reproduites en 60P Sortie contenu NTSC Choisissez si les contenus NTSC doivent être reproduits en PAL60 ou NTSC. Sortie couleur intense Activez ce paramètre si votre téléviseur prend en charge la sortie Couleur intense (ou ''Deep Colour''). Sélectionnez le type d'image affichée lorsque vous mettez en pause : Mode d’arrêt sur image Lecture à raccords invisibles

• Auto : Sélectionne automatiquement le type d'image affichée
• Champ : Sélectionnez ce réglage si un effet de sautillement se produit lorsque Auto est sélectionné.
• Image : Sélectionnez ce réglage si un petit texte ou des détails de l’image ne peuvent se voir clairement lorsque Auto est sélectionné. Les séquences de chapitres dans des playlists sont lues d’affilé sans coupures visibles. Paramétrez sur Oui si vous constatez que l’image se fige quelques secondes au passage de séquences.

Configuration et Maintenance Sortie 24p Avant d’activer cette fonction, assurez-vous que votre téléviseur est compatible 1080/24p et que vous l’avez connecté au Terminal via un câble HDMI High Speed. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 80 Lundi, 18. avril 2011 2:41 14

Sorties audio Sélectionnez le menu Configuration de la lecture disque > Sorties audio. Les réglages suivants sont disponibles : Réglage Description Cette compression vous permet d’écouter des dialogues à bas volume sans les rendre inaudibles. Elle est uniquement valable en Compression Dolby Digital, Dolby Digital Plus et Dolby TrueHD. dynamique AUTO est effectif uniquement en Dolby TrueHD. Sélectionnez le signal audio à diffuser en sortie (voir Informations audio, page 101). Sorties numériques

• Sélectionnez PCM quand l'équipement connecté ne prend pas HDMI et S/PDIF : en charge l’un de ces formats audio. Le Terminal se chargera DD/DD+/DD True HD alors de convertir les formats non supportés en PCM pour

l’équipement connecté.

• Tout paramétrage incorrect peut générer du bruit. Sélectionnez de quelle façon seront rééchantillonnées les fréquences de 96 kHz pour être diffusées en PCM vers les sorties audio numériques.
• Si ce paramètre est configuré sur OUI, au besoin, les signaux sont réduits à 48 kHz.
• Si ce paramètre est configuré sur NON et que l'équipement connecté ne prend pas en charge les fréquences de 96 kHz, le Réduction son ne sera pas correctement reproduit. échantillonnage PCM Malgré les réglages apportés, les signaux seront convertis en 48 kHz dans les cas suivants :
• lorsque les signaux sont échantillonnés à 192 kHz,
• lorsque le disque est protégé contre la copie,
• lorsque la LANGUE AUDIO BD SECONDAIRE est configurée sur OUI. Sélectionnez le système down-mix de multicanaux pour un son à 2 canaux.
• Sélectionnez ENCODÉ SURROUND lorsque l'équipement connecté prend en charge la fonction Surround virtuel.
• Ce mode n’a pas d’effet en diffusion "Bitstream" via les Mode Downmix sorties HDMI et AUDIO NUMÉRIQUE. Malgré les réglages apportés, le son sera diffusé en STÉRÉO dans les cas suivants :
• en lecture audio secondaire.

Verrouillage et accès internet BD live Sélectionnez le menu Configuration de la lecture disque > Verrouillage et accès internet BD live. Saisissez le Code parental pour accéder et configurer cette fonction (voir page 73). Les réglages disponibles sont les suivants : Réglage Description Restriction parentale Définissez un niveau moral à appliquer lors de la lecture de DVD-vidéos, de 0 (contrôle maximum) à 8 (pas de contrôle). DVD-Video Restriction parentale Définissez une limite d’âge pour la lecture des BD-vidéos. BD-Video Vous pouvez restreindre l’accès aux fonctions BD-Live utilisées : Accès internet BD-Live

• Limité : l’accès internet n’autorise que les contenus BD-Live certifiés.
• Interdit : aucun contenu BD-Live n’est autorisé.
• Permis : tout contenu BD-Live est autorisé. Mise à jour des codecs Configuration et Maintenance Sélectionnez le menu Configuration de la lecture disque > Mise à jour des codecs. Par défaut, et à condition d’être connecté à Internet, Terminal recherche automatiquement de nouvelles versions de codec et vous propose de les installer. Vous pouvez modifier ce réglage. Vous pouvez également manuellement lancer une mise à jour en sélectionnant Lancer la mise à jour et en appuyant sur la touche OK

10.6 Configuration du réseau

Sélectionnez le menu Installation > Configuration du réseau. Configuration adresse IP / DNS Pour profiter pleinement des fonctions Internet comme par exemple BD-Live et CANALPLAY, votre Terminal doit être connecté à Internet via votre réseau domestique. En fonction de la configuration de votre réseau domestique, vous pouvez être amené(e) à vouloir en modifier les paramétrages. Vous pouvez opter pour une procédure automatique (la plus courante) ou pour une procédure manuelle. Note Une bonne connaissance de votre ordinateur et de vos paramètres réseau sont nécessaires pour configurer vos réglages Internet. Sélectionnez le menu Configuration du réseau> Configuration adresse IP / DNS. Configuration automatique Utilisez la configuration automatique si le Terminal peut automatiquement obtenir ses paramètres réseau depuis le réseau local (server DHCP ou BOOTP activé).

1. Configurez MODE DE PARAMÉTRAGE

2. Le Terminal récupère dynamiquement ses paramètres réseau.

Configuration manuelle Utilisez la configuration manuelle si le réseau local n’attribue pas automatiquement au Terminal les paramètres réseau (server DHCP ou BOOTP désactivé). Pour cela, vous devez connaître les informations réseau à assigner au Terminal : adresses IP, masque sous-réseau, passerelle et de serveur DNS.

1. Configurez MODE DE PARAMÉTRAGE sur MANUEL.

2. Sélectionnez un à un les champs à compléter et saisissez les informations adéquates.

3. Appuyez sur la touche OK

pour mémoriser les réglages.

Les informations présentées dans ce menu vous seront utiles si vous devez contacter votre revendeur ou tout autre service technique. Ce menu vous fournit les informations essentielles relatives au Terminal, ainsi qu’au disque dur et au logiciel associé au Terminal. Sélectionnez le menu Installation > Informations. Les menus disponibles sont les suivants :

• Informations sur le logiciel
• Informations sur le matériel
• Informations sur le disque dur
• Informations Viaccess Informations sur le logiciel Sélectionnez le menu Informations sur le logiciel. Ce menu vous fournit les informations relatives au logiciel associé au Terminal. Sélectionnez le menu Informations sur le matériel. Ce menu vous fournit les informations relatives au matériel associé au Terminal. Informations sur le disque dur Sélectionnez le menu Informations sur le disque dur. Ce menu vous fournit les informations relatives au disque dur du Terminal. Messagerie Viaccess Sélectionnez le menu Messagerie Viaccess. Ce menu consigne les messages relatifs à la carte d’accès. Informations Viaccess Sélectionnez le menu Informations Viaccess. Ce menu vous fournit les informations relatives à la carte d’accès insérée dans le lecteur.

Configuration et Maintenance Informations sur le matériel LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 84 Lundi, 18. avril 2011 2:41 14

10.8 Retour à la configuration d'achat

Important Si vous validez ce choix, toutes les chaînes et paramètres mémorisés seront perdus. Cette opération n’efface cependant pas vos enregistrements.

1. Pour accéder à ce menu, appuyez sur la touche HOME MENU

Le menu principal s’affiche.

2. Sélectionnez le menu Installation > Configuration générale > Retour à la configuration

3. Un message d’avertissement s’affiche.

4. Pour annuler l’opération, appuyez sur la touche RETURN

5. Pour confirmer la réinitialisation, saisissez votre Code parental et appuyez sur la

Lorsque les réglages d’usine sont restaurés, l’écran d’installation du Terminal s’affiche.

6. Vous pouvez reconfigurer votre Terminal (voir Première installation, page 26).

La carte TNTSAT est un élément essentiel pour la réception des chaînes de la TNT disponibles par satellite avec TNTSAT. Elle est fournie avec votre Terminal, et doit être activée pour qu’il fonctionne normalement. Vous devez activer la carte TNTSAT avant la date limite figurant sur son emballage. Elle est valide 4 ans à partir de la date d’activation.

11.1 Activation de la carte TNTSAT

Pour activer votre carte TNTSAT, veuillez d’abord vous assurer que le Terminal est hors tension. Insérez la carte TNTSAT dans le lecteur situé sur la face arrière du Terminal, puce orientée vers le bas, avant de lancer la procédure de première installation (voir page 26). carte TNTSAT sera alors automatiquement activée à l’issue d’une installation réussie. Votre carte n’est pas activée, vous devez activer votre carte, merci de contacter votre Réseau Distributeur Dans ce cas, veuillez relancer la procédure de première installation en réinitialisant votre Terminal (voir page 84), avec la carte TNTSAT insérée dans le lecteur de carte à puce.

11.2 Expiration et renouvellement de la carte TNTSAT

Lorsque votre carte TNTSAT arrive à expiration, ou lorsque vous l’activez au-delà de sa date limite d’activation, votre Terminal refusera de fonctionner et affichera le message suivant : Votre carte est expirée, vous devez activer votre carte, merci de contacter votre Réseau Distributeur Dans ce cas, comme indiqué dans le guide d’utilisation de la carte TNTSAT, vous pourrez vous procurer une nouvelle carte auprès du revendeur agréé vous ayant vendu le Terminal.

Configuration et Maintenance Si vous avez effectué la première installation sans avoir inséré la carte TNTSAT, votre Terminal affichera le message suivant : LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 86 Lundi, 18. avril 2011 2:41 14

12. Contrôler des téléviseurs avec la

télécommande La télécommande fournie avec le Terminal peut être programmée pour contrôler votre téléviseur (reportez-vous à la liste des codes TV, page 87, pour savoir si la marque de votre téléviseur est prise en charge). Une fois la télécommande programmée, utilisez les touches dédiées de la zone TV pour contrôler votre téléviseur.

Les principales actions disponibles sont les suivantes : - A : Allumer/Mettre en veille - B : Augmenter/Diminuer le volume - C : Changer de chaîne - D : Sélectionner la sortie auxiliaire AV

12.1 Programmer la télécommande

Avant de commencer, repérez dans la liste des codes TV le ou les codes à 2 chiffres disponibles pour la marque de votre téléviseur. Vous en aurez besoin pendant la programmation.

1. Orientez la télécommande vers votre téléviseur.

2. Maintenez enfoncée la touche

numériques de la télécommande. et entrez le code à 2 chiffres à l’aide des touches

3. Testez la programmation en changeant de chaîne, en éteignant puis en allumant le

téléviseur depuis les touches dédiées de la zone TV sur la télécommande.

4. Répétez la procédure jusqu’à ce que vous trouviez le code qui vous garantisse un contrôle

5. Si plusieurs codes sont disponibles pour la marque de votre téléviseur, optez pour celui qui

vous donnera un contrôle optimal. Si la marque de votre téléviseur ne figure pas dans la liste des codes TV ou bien si votre téléviseur ne répond pas au(x) code(s) listé(s), alors la télécommande n’est pas compatible avec votre téléviseur.

12.2 Liste des codes TV

13. Entretien du Terminal

13.1 Mise à jour du Terminal

Mise à jour du logiciel Lorsque la première installation est terminée, le Terminal peut vous demander de télécharger le nouveau logiciel du Terminal via le satellite ASTRA 19,2° EST. Note Les mises à jour du logiciel s’effectuent lorsque le Terminal est en mode veille. Pour vous assurer de ne manquer aucune mise à jour importante, nous vous recommandons de mettre votre Terminal en veille lorsque celui-ci n’est pas utilisé. Lorsqu’une nouvelle version de logiciel est disponible en téléchargement, l’écran suivant s’affiche : Vous avez la possibilité d’accepter immédiatement cette mise à jour ou de la différer à la prochaine mise en route du Terminal. Appuyez sur la touche OK pour accepter le téléchargement. Important Le processus de téléchargement peut prendre de 30 minutes à 2 heures. N’éteignez surtout pas le Terminal durant ce processus, vous risqueriez de le rendre inopérationnel. Vous ne pourrez utiliser le Terminal qu’une fois le téléchargement terminé : durant le téléchargement, l’écran de la TV est noir et l’affichage indique les phases de téléchargement "01" "02" "03" "04" suivies d’une information de progression. Si une erreur se produit pendant le processus de mise à jour, le Terminal affiche un code erreur sur l'écran du panneau avant. Veuillez consulter notre site Internet www.sagemcom.com pour savoir si une nouvelle version du livret utilisateur est disponible.

Liste des erreurs de mise à jour possibles Code erreur Er00 Er02 Er05 Er10 Er11 Signification / Action Le logiciel installé est identique à celui que vous téléchargez. La mise à jour n’est pas nécessaire.

• La qualité du signal n’est pas suffisante pour télécharger correctement le logiciel. Appuyez sur la touche OK pour poursuivre le processus.
• Vérifiez la qualité et la puissance du signal (voir Informations sur le signal reçu, page 70). Mise à jour des codecs Par défaut, et à condition d’être connecté à Internet, le Terminal recherche automatiquement de nouvelles versions de codecs. Lorsque de nouveaux codecs sont disponibles, l’écran suivant s’affiche : Non Vous avez la possibilité d’accepter immédiatement ou non cette mise à jour. Appuyez sur la touche OK pour accepter le téléchargement. Le Terminal débute le téléchargement (START s’affiche sur le panneau avant) puis déroule les phases de téléchargement (UPD suivi de la phase). Vous ne pourrez utiliser le Terminal qu’une fois le téléchargement terminé et que FINISH s’affiche sur le panneau avant.

Nettoyez votre Terminal avec un chiffon propre, doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du Terminal. Vous pouvez utiliser... N’UTILISEZ PAS...

• Vinaigre (mélangé avec de l'eau)

Acétone Alcool éthylique Acide éthylique Ammoniaque Chlorure de méthyle

13.3 Déplacer le Terminal

Avant de déplacer votre Terminal, prenez les précautions suivantes :

1. Assurez-vous qu’aucune opération d’enregistrement ou d’écriture n’est en cours sur le

disque dur. Si nécessaire, annulez les enregistrements en cours.

2. Mettez le Terminal en mode veille.

3. Patientez jusqu’à ce que le message BYE disparaisse de l’afficheur en face avant.

4. Débranchez le cordon d’alimentation de la prise de courant.

5. Ne déplacez le Terminal que lorsque le disque dur est complètement arrêté afin d’éviter les

vibrations et chocs en mouvement.

Annexes Consultez les informations de référence du Terminal à l’aide des sections suivantes :

• Références, page 99,
• Environnement, page 102,
• Assistance & Conseils, page 107,
• Mentions légales, page 109.

ATTENTION N’ouvrez jamais le capot du Terminal, cela peut être dangereux. Ne démontez pas le Terminal. Référez-vous aux sections suivantes pour résoudre un éventuel dysfonctionnement du Terminal. Note En usage normal du Terminal, les événements suivants peuvent apparaître. Ils ne relèvent pas d’un dysfonctionnement du Terminal :

• bruits de rotation régulière des disques,
• image déformée pendant la recherche,
• déformation de l’image pendant le remplacement des disques 3D.

Le tableau suivant liste les messages signalant tout événement survenu au démarrage ou en cours d’utilisation. Si ces messages signalent une erreur, une solution est proposée. Message Signification Solution / Action Nature du message Traitement en cours Erreur F99 Problème de fonctionnement Appuyez sur le détecté. bouton Marche/Arrêt pendant 3 secondes pour mettre le Terminal en veille, puis rallumez-le.

HDMI ONLY Lecture HDMI obligatoire. Certains disques BD-Vidéo peuvent uniquement être lus via HDMI.

No PLAY Restriction de lecture sur cette BD/DVD-Vidéo. Vérifiez le niveau de restriction défini pour la lecture des BD/DVD-Vidéos (voir page 81).

No READ Impossible de lire le support. Le support est sale ou rayé.

PLEASE WAIT Traitement en cours d’exécution. Le Terminal est occupé. Patientez jusqu’à la fin du traitement.

Message Signification Solution / Action Nature du message Traitement en cours REMOVE SET_ Erreur lors de la lecture du support. Retirez le support utilisé. La télécommande et le Terminal utilisent des codes différents. Changez le code sur la télécommande. Erreur

Vérifiez la compatibilité avec le Terminal.

Appuyez simultanément sur la touche OK et la touche numérique indiquée et maintenez-les enfoncées pendant plus de 5 secondes. U59 Le Terminal a atteint une température excessive. Le Terminal passe en mode veille pour des raisons de sécurité pendant environ 30 minutes.

• Assurez-vous que le Terminal est installé à un emplacement suffisamment aéré.
• Vérifiez que les ouvertures d’aération du Terminal ne sont pas obstruées. H_ ou F_ Dysfonctionnement détecté. 1

Débranchez la fiche de la prise secteur, patientez quelques secondes, puis rebranchez-la. Appuyez sur le bouton

Marche/Arrêt pour allumer le Terminal. Si le problème persiste, contactez votre revendeur. Lors de votre appel au SAV, précisez le message affiché. Pour tout autre message d’erreur, contactez le Service Clients (voir page 107).

14.2 Résolution de problèmes

Symptôme Cause(s) possible(s) Action Support La LED de la face Le cordon d’alimentation n’est avant ne s’allume pas pas branché. Vérifiez que le cordon d’alimentation est correctement branché sur la prise secteur. Le Terminal est hors tension. Erreur carte Le Terminal ne peut pas lire la carte à puce. Vérifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le bas. La télécommande ne Il n’y a pas de piles dans la

• Dirigez la télécommande vers le fonctionne pas télécommande, ou les piles sont Terminal. vides.
• Vérifiez l’état des piles : - elles doivent être correctement insérées dans la télécommande, - si elles sont vides, remplacez-les. Le code de la télécommande doit être changé. Changez le code de la télécommande. Aucune réponse du Terminal aux actions de la télécommande ou des boutons du panneau avant. Absence de communication avec le Terminal.

• Maintenez le bouton Marche/Arrêt du Terminal appuyé pendant 5 secondes.
• Si le Terminal ne se coupe pas, débranchez le cordon d’alimentation, patientez 1 minute, puis rebranchez le cordon. Impossible d’éjecter le disque. Problème mécanique lié au Terminal. En mode veille, ouvrez le rabat d’accès aux boutons de la face avant, puis maintenez appuyés simultanément les boutons STOP et P du Terminal environ 5 secondes. Votre connexion n’est pas ouverte. Renseignez-vous auprès de l’organisme qui gère votre immeuble. Signalétique Pas de signal en mode collectif Pas de signal avec un Mauvais branchement. boîtier DiSEqC

• Vérifiez que le type de LNB dans le menu est correct.
• Vérifiez que le LNB pointé sur Astra est bien connecté à la sortie 1 ou A du boîtier.
• Essayez d’abord d’installer sans boîtier DiSEqC. Connectez-le seulement si l’installation est réussie.

Symptôme Cause(s) possible(s) Action Connexion / Réception Problème de connexion et/ou d’antenne. Le Terminal ne trouve Problème de réception. pas de chaîne Pas de son

• Vérifiez que vous êtes dans une zone de réception.
• Réorientez votre antenne (voir Configuration de la parabole, page 69). Erreur de branchement du Branchez correctement le cordon Péritel du cordon Péritel entre la sortie TV Terminal au téléviseur. et le téléviseur. Erreur de branchement du câble HDMI. Si le son est diffusé via un câble HDMI, vérifiez que celui-ci est correctement connecté. Audio coupé. Pas d’image Il manque des informations dans le guide électronique des programmes pour tout ou partie des chaînes.

• Vérifiez l’antenne et relancez une recherche de programmes (voir Recherche des chaînes, page 69).
• Si vous utilisez une tête LNB avec une seule sortie, vérifiez que le câble du satellite est connecté sur l’entrée ENTREE 1 et non sur ENTREE 2.
• Assurez-vous que votre antenne est adaptée à la réception numérique. Appuyez sur la touche

Téléviseur hors tension. Allumez le téléviseur. Le Terminal ne reçoit pas de signal. Vérifiez le câble d’antenne. Remplacez-le ou resserrez sa connexion au Terminal. Erreur de réglage des sorties numériques HDMI/SPDIF. Si l’amplificateur est connecté à l’aide d’une prise AUDIO NUMÉRIQUE ou d’une prise HDMI, vérifiez que les sorties numériques HDMI/SPDIF sont réglées sur PCM (voir Sorties audio, page 80). Valeurs incorrectes pour certains paramètres du tuner. Dans le menu CONFIGURATION DE LA PARABOLE, réglez correctement les valeurs des paramètres LNB et Transpondeur (voir page 69). Mauvaise orientation de la parabole. Vérifiez la puissance du signal et orientez correctement la parabole (voir page 70). Absence de prise en charge des programmes pour ces chaînes. Certaines chaînes ne diffusent pas d’information sur leurs programmes.

Annexes Image immobile ou problème de réception LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 96 Lundi, 18. avril 2011 2:41 14

Symptôme Cause(s) possible(s) Action Le téléviseur ne bascule pas sur le Terminal quand celui-ci sort du mode veille. Défaut de Péritel. Vérifiez que votre téléviseur est bien relié à la prise Péritel TV (voir Raccorder un téléviseur standard équipé d’une prise Péritel, page 21). Pas de son sur certaines chaînes quand le mode HOME CINEMA est sélectionné. Défaut d’amplificateur HOME CINEMA. Vérifiez que vous êtes bien raccordé à un amplificateur HOME CINEMA par la liaison numérique (voir Raccorder un amplificateur équipé d’une prise audio numérique optique, page 22). Mon périphérique USB n'est pas détecté par le Terminal. Mauvais branchement du port USB.

• Assurez-vous que le périphérique USB est correctement branché sur le port USB.
• Débranchez et rebranchez le périphérique USB sur le Terminal.
• Vérifiez la compatibilité de votre périphérique USB (voir Périphérique USB, page 5). Si besoin sélectionnez l’entrée Péritel directement sur votre téléviseur. Enregistrement Certains enregistrements n’apparaissent pas dans la liste des enregistrements. Enregistrement non accessibles Vérifiez que les enregistrements ne sont pas car verrouillés. verrouillés. Dans ce cas ils apparaîtront uniquement dans la liste complète (Accéder aux enregistrements verrouillés, page 53). Impossible de zapper Contrainte imposée lors du double enregistrement. entre les chaînes pendant un double enregistrement. Dans le cas d’un double enregistrement simultané, vous ne pouvez zapper qu’entre les 2 chaînes en cours d’enregistrement. Un écran noir (pas de Une partie du signal d'enregistrement vidéo est non vidéo) apparaît à la exploitable. fin d'un enregistrement programmé. Lorsqu'un enregistrement se termine sur un programme qui ne transmet pas de signal d'enregistrement vidéo exploitable (Télétexte seul, image fixe, transition clair-crypté), l'enregistrement vidéo s'arrête mais le compteur de temps continue jusqu'à la fin de l'heure d'enregistrement programmé. Tout ou partie d’un enregistrement a été perdu. Le disque dur peut être irrécupérable et peut devenir inutilisable. Nous n’apportons aucune garantie concernant les programmes perdus. Une coupure de courant s’est produite ou le cordon d’alimentation a été débranché du secteur pendant l’enregistrement.

Symptôme Cause(s) possible(s) Action Image / Lecture Pas d’image/L’image Erreur de mode de lecture du est déformée. disque 3D. Retirez le disque du Terminal et vérifiez les réglages avant lecture (Configuration 3D, page 47). L’image n’est pas diffusée en haute résolution. Réglage de la résolution à corriger. Assurez-vous que la résolution vidéo HDMI est correctement réglée (voir HDMI et PERITEL, page 72). La vidéo n’est pas diffusée en 3D. Problème de connexion et/ou de configuration. Assurez-vous que : Lorsqu'il bascule en mode veille, le Terminal arrête la vidéo, et l’afficheur indique le numéro d'une chaîne à la place de l'heure actuelle. Le Terminal est sur le point d’enregistrer. Si un enregistrement programmé est sur le point de démarrer, le Terminal passe en veille active afin d’être prêt pour le début d’enregistrement. Une bande noire s’affiche autour de l’écran. Format de l’écran non ajusté. Ajustez le réglage du format avec la Impossible de lire le disque.

• Le code de la région n’est pas géré par le Terminal.

• Nettoyez le disque à lire.
• Vérifiez le code région du disque. Impossible d’afficher le contenu de la clé USB. Clé USB non détectée par le Terminal. Si vous introduisez la clé USB alors que le Terminal est en cours de lecture d’un disque, elle n’est pas détectée.

• si vous avez connecté le téléviseur via un amplificateur, ce dernier prend bien en charge la 3D.
• les paramètres de connexion 3D sont corrects (voir Configuration 3D, page 47). touche FORMAT

Problème d’affichage Format PC non pris en compte. Les images JPEG enregistrées sur PC, d’images au comme le Progressive JPEG, etc., ne sont format JPEG. pas prises en charge par votre Terminal. Impossible d’afficher Carte mémoire SD non le contenu de la carte détectée par le Terminal. mémoire SD. Appuyez sur la carte mémoire SD pour l’éjecter, sortez-la puis réintroduisez-la. Annexes Si le problème persiste, éteignez et rallumez le Terminal.

• Assurez-vous que la carte mémoire SD est correctement insérée et qu’elle n’est pas protégée en écriture.
• Vérifiez que le Terminal bénéficie d’une connexion Internet haut débit.
• Vérifiez les réglages de l’accès internet à BD-Live (voir page 81). Impossible de copier sur le disque dur. Espace disque insuffisant. Libérez de l’espace disque en supprimant les programmes que vous ne souhaitez plus conserver. Note Pour tout autre problème, veuillez réinitialiser les paramètres d’usine de votre Terminal (voir Retour à la configuration d'achat, page 84).

15.1 Liste des codes langue

Langue Code Goudjrati Haoussa Hébreu Hindi Hongrois Islandais Indonésien Interlingue Irlandais Italien Japonais Javanais Kannada Indonésien Kazakh Kirghiz Letton / Lette Coréen Latin Kurde Laotien Lingala Lituanien Macédonien Malgache Malais Malayalam Maltais Maori Marathe Moldave Mongol Nauruan Népalais Néerlandais Oriya Norvégien Pachto Persan Polonais Portugais Pendjabi

Annexes Langue Abkhaze Afar Afrikaans Albanais Allemand Amharique Anglais Arabe Arménien Assamais Aymara Azerbaïdjanais Bashkir Basque Bengali / Bangla Bhutani Biélorusse Bihari Birman Breton Bulgare Kashmiri Cambodgien Catalan Chinois Corse Croate Danois Esperanto Estonien Féroïen Fidjien Finnois Français Frison Gaélique écossais Galicien Gallois Géorgien Grec Groenlandais Guarani LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 100 Lundi, 18. avril 2011 2:41 14

15.2 Liste des langues d’affichage

Affichage ARA BUL CES CHI DAN DEU ENG ESP FIN FRA GRE Langue Arabe Bulgare Tchèque Chinois Danois Allemand Anglais Espagnol Finnois Français Grec Affichage HIN HUN IND ITA JPN KOR MAL MRI NLD NOR PER Langue Hindi Hongrois Indonésien Italien Japonais Coréen Malais Maori Néerlandais Norvégien Perse Affichage POL POR RUM RUS SLK SVE THA TUR VIE

Langue Polonais Portugais Roumain Russe Slovaque Suédois Thaï Turc Vietnamien Autres

15.3 Liste des formats de fichiers

Formats des fichiers MP3 Extensions Informations de référence Tags ID3 (uniquement des titres et des noms d’artistes). .MP3, .mp3 Les formats MOTION JPEG et Progressive JPEG ne sont pas pris en charge. JPEG .JPG, .jpg Vous pouvez ne pas être en mesure de lire le fichier si vous avez édité la structure du dossier ou le nom du fichier sur un ordinateur ou un autre appareil a. DivX .DIVX, .divx, .AVI, .avi Le fichier video et le fichier de sous-titrage (.srt, .ssa, .ass) se trouvent dans le même dossier, et les noms de fichiers sont identiques, sauf les extensions de fichier. MKV .MKV, .mkv Certains fichiers DivX et MKV pourraient ne pas être lus, selon la résolution vidéo et l'état de la fréquence trame. a. Avec certains états d’enregistrement et structures de dossiers, l’ordre de lecture peut varier ou la lecture peut être impossible.

La reproduction audio diffère en fonction des prises connectées à l’amplificateur et des réglages sur le Terminal. Le nombre de canaux listés est le nombre maximum possible de canaux de sortie lorsqu'il est connecté à un amplificateur compatible avec le format audio respectif. Terminal Sorties numériques HDMI/SPDIF "Bitstream" "PCM" Sortie HDMI Audio original en sortie a Sorties AUDIO NUMÉRIQUE Dolby Digital / DTS Digital Surround

• BD-Vidéo : PCM en 7.1 canaux * b c
• DVD-Vidéo : PCM sur 5.1 canaux PCM en 2 canaux “down-mixés” (fusion sur 2 canaux) Annexes a. Si la Langue audio BD secondaire est configurée sur OUI, le son sera reproduit en Dolby Digital, DTS Digital Surround ou en PCM sur 5.1 canaux. b. Le nombre maximum possible de son Dolby est PCM sur 5.1 canaux. c. La reproduction audio est amplifiée de 5.1 ou 6.1 canaux à 7.1 en fonction des spécifications de DTS, Inc.

La préservation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

16.1 Signification des logos présents sur le produit et

l’emballage La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas être jetés avec les déchets non-triés. La présence de ce logo signifie que l’emballage est recyclable et ne doit donc pas être jeté avec les déchets non-triés. La présence de ce logo (point vert) signifie qu’une cotisation est versée à un organisme national agréé pour améliorer la récupération et le recyclage des emballages. La présence de ce logo sur les éléments plastiques signifie qu’ils sont recyclables et qu’ils ne doivent pas être jetés avec les déchets non-triés.

16.2 Recyclage et élimination du produit

Pour faciliter le recyclage, respectez les règles de tri mises en place pour les déchets d'emballages. Si votre produit contient des piles/batteries, elles ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés. La réglementation européenne exige que les produits appartenant à la famille des équipements électriques et électroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d’achat d’un équipement équivalent (système de reprise gratuite prévu). Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

16.3 Directive européenne relative aux déchets d’équipements

électriques et électroniques (DEEE) Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique. En vue de se conformer à cette directive, qui s’applique aux EEEs vendus après le 13/08/2005, votre Terminal sera repris gratuitement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l’environnement seront recyclés.

16.4 Directive européenne relative à la limitation de l’utilisation

de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) Votre Terminal ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirées. Note Les piles/batteries ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.

16.5 Consommation électrique du Terminal

Annexes Afin de réduire la consommation de votre Terminal, nous vous recommandons de le mettre en veille lorsque vous ne l’utilisez pas. Si vous prévoyez de ne pas utiliser votre Terminal pendant une période prolongée, nous vous recommandons de l’éteindre complètement et de le débrancher de la prise secteur.

ATTENTION Termes et conditions valables exclusivement en France Métropolitaine Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé ou la Hotline Sagemcom au numéro 01 70 48 04 83. Une preuve d'achat vous sera demandée. En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre. La procédure à suivre est la suivante :

1. Le matériel neuf est garanti (pièces et main d'œuvre)* par Sagemcom Broadband SAS,

dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.

2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée

ci-dessus sont garantis (pièces et main d'œuvre) par Sagemcom Broadband SAS jusqu'à la dernière de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.

3. Pendant cette période de garantie de 12 mois, le récepteur défectueux sera réparé

gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le délai de réparation. Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur. Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.

Hors cas d'exclusions de garantie mentionnés plus loin dans le document.

Sont exclus de la garantie :

1. Les pannes ou les dysfonctionnements dus :

• Au non respect des consignes d'installations et d'utilisation, ou
• A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée…), ou
• A des modifications du matériel effectuées sans accord écrit de Sagemcom Broadband SAS, ou
• A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
• Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
• A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagemcom Broadband SAS.

2. Les détériorations consécutives à une insuffisance d'emballage et / ou à un mauvais

conditionnement du matériel réexpédié au Centre de Réparation Agréé.

3. L'usure normale du matériel ainsi que l'usure des accessoires.

4. La fourniture de nouvelles versions logicielles.

5. Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires…

6. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de

Sagemcom Broadband SAS.

7. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles

8. Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre

d'Appels. Dans le cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé. ATTENTION :

2. Sous réserve des dispositions légales impératives, Sagemcom Broadband SAS n'assure

aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagemcom Broadband SAS, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagemcom Broadband SAS ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

1. Les pièces défectueuses échangées deviendront la propriété de Sagemcom Broadband

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Malgré le soin apporté à la conception de ce produit, ainsi qu’à la rédaction de cette documentation, n’hésitez pas à nous contacter si vous rencontrez des difficultés. ASSISTANCE TECHNIQUE :

Du lundi au vendredi de 9h00 à 18h00. Munissez-vous des informations suivantes avant tout appel :

• modèle du Terminal : PACK BPRSI88-250 HD Annexes

• version du logiciel : à lire dans le menu approprié Menu > Installation > Informations > Informations sur le logiciel.

19. Spécifications techniques

TUNER SATELLITE Double entrée RF satellite Fréquences d'entrée : 950 à 2150 MHz Niveau RF : -25 dBm à -65 dBm Impédance d'entrée : 75 Ohms Return loss : <-8 dB Bande de réception Ku : 10,7 à 12,75 GHz Niveau de protection électrostatique : 5 KV ALIMENTATIONS LNB Alimentation verticale : 12,5 V à 14V Alimentation horizontale : 17 V à 19V Courant max : 350 mA max avec protection Modulation de Contrôle Fréquence 22 kHz (+/- 2 kHz) Rapport cyclique : 50 % +- 10 % Temps de transition : 10 µs +- 5 µs max Amplitude 0,5 V min à 0,9 V max

- MiniDiSEqC/Toneburst (commutation entre jusqu’à 2 sources satellite) - DiSEqC 1.0 (commutation entre jusqu’à 4 sources satellite) DÉMODULATEUR DVB-S Constellation : QPSK Roll off : 0,35 Débit symbole d'entrée : 10-30 Mbauds FEC : 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 Constellation : QPSK ou 8PSK (mode CCM) Roll off : 0,20 ; 0,25 ; 0,35 Débit symbole d'entrée : 10-30 Mbauds FEC : 1/2 3/5 2/3 3/4 4/5 5/6 8/9 9/10 (QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10 (8PSK)

LECTEUR DE DISQUE CD/DVD/BD

Phonocapteur laser Système doté de 2 lentilles, 3 unités d’intégration Spécification Laser Produit LASER de Classe 1 Longueur d’onde : - CD : longueur d’onde de 790 nm - DVD : longueur d’onde de 655 nm - BD : longueur d’onde de 405 nm Puissance du laser : aucun rayonnement dangereux est émis grâce à la protection de sécurité

Support compatible : Carte mémoire SD (SDHC, SDXC) Format : FAT12, FAT16, FAT32

Standard USB : USB 2.0 High Speed Format : FAT16, FAT32 DISQUE DUR 2½’’ Capacité : dépend du modèle (par ex : 250 Go pour le BPRSI88-250) Interface S-ATA Niveau de bruit (typ) : <30dBA

DIFFUSION TV Sur diffusion HD 1280x720 @ 50 Hz progressif 1920x1080 @ 25 Hz entrelacé Sur diffusion SD 720x576@ 50Hz entrelacé DISQUES COMPATIBLE BD-Vidéo BD-ROM : version 2.4 (Blu-ray 3D, BD-Live) BD-RE (SL/DL) : version 3 BD-R (SL/DL) : version 2 DVD-R (SL/DL) (*1) : format DVD-Vidéo, format DVD Vidéo Recording, format AVCHD DVD-RW (*1) : format DVD-Vidéo, format DVD Vidéo Recording, format AVCHD DVD+R (SL/DL) (*1) : Vidéo, format AVCHD DVD+RW (SL/DL) (*1) : Vidéo, format AVCHD DVD-Vidéo : format DVD-Vidéo (*1) Finalisation du disque requise CD-Audio : CD-DA CD-R/CD-RW : CD-DA Code région: - DVD : #2 - BD : région B

COMPATIBLES JPEG, mpo, AVCHD Vidéo

SORTIE HDMI HDMI 1.3 avec HDCP 1.1 - Mode couleur : YCbCr 4:4:4, YCbCr 4:2;2, RGB, RGB enhance - Sortie audio : (PCM, Dolby Digital, Dolby Digital Plus depuis diffusion IP/Satellite ; DTS, MPEG, Dolby TrueHD, DTS-HD Master Audio, DTS-HD High Resolution Audio depuis Blu-ray) – automatique selon E EDID ou via menu de réglages

Niveau audio réglable - Mono/stéreo si MPEG1 couche II, - Deux canaux down-mixés si Dolby Digital, Dolby Digital Plus, DTS

Niveau audio fixe PCM, Dolby Digital, DTS, MPEG, Dolby Digital Plus selon menus de réglages FACE AVANT 1 x Lecteur BD 1 x Afficheur 1 x Récepteur IR télécommande 7 x Boutons (On/Off, Ouvrir/Fermer, P+, P-, Rec, Stop, Play) 1 x USB 2.0 (Type A Hôte) 1 x Lecteur de carte mémoire SD

2 x IEC169-24 femelle (entrée RF) 1 x Péritel TV (IEC60807-9) 2 x RCA (Stéreo G/D) 1 x RCA (S/PDIF) 1 x IEC958 (Optique) 1 x HDMI avec HDCP 1 x Lecteur de carte d’accès (ISO/IEC 7816) 1 x RJ45 (Ethernet 10/100BT) 1 x USB 2.0 (Type A Hôte) ALIMENTATION ÉLECTRIQUE Alimentation : secteur 220-240 V ~50 Hz Consommation (IEC 62087 Ed2) : 48W Consommation en veille : < 1W

SPÉCIFICATIONS MÉCANIQUES

Taille (lxpxh): 430x247x59 mm Poids Terminal (Emballage) : 2,8 Kg (4,2 Kg) Température stockage : -25°C à +65°C Temp. fonctionnement : +5°C à +35°C Taux d’humidité admissible en fontionnement : 10 % à 80 % RH (sans condensation) ACCESSOIRES Cordon d’alimentation Télécommande + 2 piles salines R6-AA Livret utilisateur Brochure avec carte TNTSAT Documentation CANAL READY LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 109 Lundi, 18. avril 2011 2:41 14

20. Mentions légales

Sagemcom est une marque déposée. Le logo TNTSAT est une marque sous licence GROUPE CANAL+ ou de ses filiales. Le label CANAL READY indique que le terminal peut recevoir LES CHAÎNES CANAL+ ou CANALSAT, en souscrivant l'abonnement correspondant. Vous trouverez sur le site http://www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite. Vous trouverez sur le site http://www.canalready.fr toutes les offres commerciales sur LES CHAÎNES CANAL+ ou CANALSAT. Ce terminal de réception Haute Définition Sagemcom répond aux spécifications "HD TV", et intègre latechnologie HDMITM. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d’autres pays. Fabriqué sous Licence de Dolby Laboratories. Le terme "Dolby" et le sigle double D sont des marques commerciales de Dolby Laboratories. Java™ et toutes les marques et logos dérivés de Java sont des marques commerciales ou des marques déposées de Sun Microsystems, Inc. aux Etats-Unis et dans les autres pays. Fabriqués sous licence couverte par brevet américain n°: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 et autres brevets américains et mondiaux délivrés et en cours de délivrance. Le DTS et le symbole sont des marques déposées et DTS-HD, DTS-HD Master Audio | Essential et les logos DTS sont des marques de commerce de DTS, Inc. Ce produit comprend un logiciel. © DTS, Inc. Tous droits réservés. Cet élément intègre une technologie de protection contre la copie qui est protégée par des brevets des États-Unis et par les droits de propriété intellectuelle de Rovi Corporation. Le démontage et le désassemblage sont interdits. Ce produit est commercialisé dans le cadre de la licence de portefeuille de brevet AVC et de la licence de portefeuille de brevet VC-1 pour une utilisation personnelle et non commerciale par un consommateur, en vue (i) d’encoder une vidéo conformément à la norme AVC et à la norme VC-1 (“AVC/VC-1 Video”) et/ou (ii) de décoder une vidéo AVC/VC-1 précédemment encodée par un consommateur dans le cadre d’une activité personnelle et non commerciale et/ou obtenue auprès d’un fournisseur vidéo autorisé à commercialiser des vidéos AVC/VC-1. Aucune licence n’est accordée ni implicite pour toute autre utilisation. Pour plus d’informations, veuillez contacter MPEG LA, LLC. Consultez le site http://www.mpegla.com. “AVCHD” et le logo “AVCHD” sont des marques commerciales de Panasonic Corporation et Sony Corporation. Technologie d’encodage du son MPEG Layer-3 brevetée par Fraunhofer IIS et Thomson. Le logo SDXC est une marque déposée de SD-3C, LLC. DivX®, DivX Certified®, DivX Plus™ HD et les logos associés sont des marques déposées de DivX, Inc. et sont utilisées sous licence. DivX®, DivX Certified®, DivX Plus™ HD and associated logos are trademarks of DivX, Inc. and are used under license.

Annexes “DVD Logo” est une marque commerciale de DVD Format/Logo Licensing Corporation. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 110 Lundi, 18. avril 2011 2:41 14

AU SUJET DES VIDEOS DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. C’est un appareil officiel DivX Certified® qui lit les vidéos DivX. Visitez divx.com pour des plus amples informations et des outils logiciels pour convertir vos fichiers en vidéo DivX. A PROPOS DE DIVX VIDEO-ON-DEMAND : Cet appareil DivX Certified® doit être enregistré afin de pouvoir lire les contenus DivX Video-on-Demand (VOD). Pour obtenir votre code d’enregistrement, localisez la section DivX VOD dans le menu de configuration de votre appareil. Allez sur vod.divx.com pour plus d’information sur la manière d’effectuer votre inscription.

20.1 Licences logiciel

Tous droits réservés. Sagemcom Broadband SAS se réserve le droit à tout moment de modifier les caractéristiques techniques de ses produits ou services ou de cesser leur commercialisation. Sagemcom Broadband SAS s'efforce de garantir l'exactitude de toutes les informations figurant dans le présent document, mais ne peut pas être tenu responsable pour d'éventuelles erreurs ou omissions. Document non contractuel. Les marques citées sont déposées par leurs propriétaires respectifs. Société par Actions Simplifiée au capital de 35 703 000 Euros - 518 250 360 RCS NANTERRE. LU 253418561-A BPRSI88 HD TNTSAT_FR.book Page 112 Lundi, 18. avril 2011 2:41 14
