FCG6109CWA - Cuisinière FAURE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Four	Oui, électrique
Capacité du four	60 litres
Fonctionnalités du four	Chaleur tournante, grill
Classe énergétique	A
Système de sécurité	Arrêt automatique, sécurité gaz
Entretien	Nettoyage facile, grilles amovibles
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - FCG6109CWA FAURE

La cuisinière FAURE FCG6109CWA ne s'allume pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les plaques de cuisson de la cuisinière FAURE FCG6109CWA ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer les plaques de cuisson. Évitez les produits agressifs qui pourraient endommager la surface.

Les boutons de réglage de la température ne fonctionnent pas, que faire ?

Assurez-vous que rien n'entrave le mouvement des boutons. Si les boutons sont bloqués, essayez de les dévisser légèrement. Si le problème persiste, contactez le service après-vente.

La fonction four ne chauffe pas correctement, que faire ?

Vérifiez que vous avez sélectionné le bon mode de cuisson et que la température est réglée correctement. Si le four ne chauffe toujours pas, il peut y avoir un problème avec l'élément chauffant, contactez le service après-vente.

Comment réinitialiser la cuisinière FAURE FCG6109CWA ?

Pour réinitialiser la cuisinière, débranchez-la de la prise électrique pendant environ 5 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes temporaires.

Y a-t-il un mode de sécurité pour les enfants sur la cuisinière FAURE FCG6109CWA ?

Oui, la cuisinière est équipée d'un système de sécurité pour enfants. Consultez le manuel d'utilisation pour savoir comment activer cette fonction.

Que faire si la lumière du four ne fonctionne pas ?

Vérifiez si l'ampoule du four est grillée. Si c'est le cas, remplacez-la par une ampoule de rechange appropriée. Si la lumière ne fonctionne toujours pas, contactez le service après-vente.

La cuisinière émet des bruits étranges, est-ce normal ?

Un léger bruit lors du fonctionnement est normal, mais si vous entendez des bruits forts ou inhabituels, cela peut indiquer un problème. Éteignez la cuisinière et contactez le service après-vente.

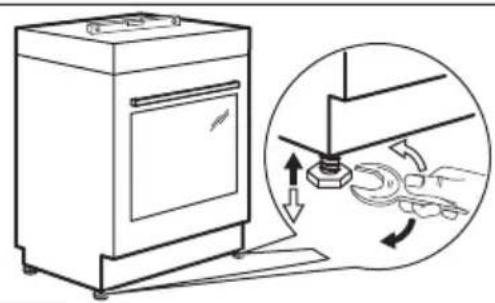

Comment régler la hauteur des pieds de la cuisinière FAURE FCG6109CWA ?

Pour régler la hauteur, utilisez un tournevis pour visser ou dévisser les pieds situés à la base de la cuisinière jusqu'à ce qu'elle soit à la hauteur désirée.

MODE D'EMPLOI FCG6109CWA FAURE

Notice d'utilisation

Cuisinière

Table des matieres

Consignes de sécurité.2

Instructions de sécurité.3

Description de l'appareil.6

Avant la première utilisation.7

Table de cuisson - Utilisation quotidienne.7

Table de cuisson - Conseils.8

Table de cuisson - Entretien et nettoyage.9

Four - Utilisation quotidienne 9.

Four - Utilisation des accessoires.12.

Four - Conseils 12.

Four - Entretien et nettoyage.14.

En cas d'anomalie de fonctionnement 16.

Installation.17.

Rendement energetique.23.

Sous réserve de modifications.

Consignes de sécurité

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT! Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

Consignes générales de sécurité

• L'appareil doit être installé et le cable remplace uniquement par un professionnel qualifié.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Enlevez toute éclaboussure du couvercle avant de l'ouvrir. Laissez la surface de la table de cuisson refroidir avant de refermer le couvercle.
• L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Net touchez pas les éléments chauffants se trouvant dans l'appareil. Utilisez toujours des gants de cuisine pour-retirer ou enfournier des accessoires ou des plats allant au four.
• Avant toute opération de maintenance, déconnectez l'alimentation électrique.
  Assurez-vous que l'appareil est et debranché avant de remplaçer l'éclairage afin d'éviter tout risque de chocolélectrique.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Instructions de sécurité

Cet apparéil est ajusté aux marchés suivants: FR

AVERTISSEMENT! L'appareil doit etre instalé uniquement par un professionnel qualifié.

• Retirez l'intégrality de l'emballage
• N'installez pas et ne branchez pas un apparéil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Ne tirez jamais l'appareil par la poignée.

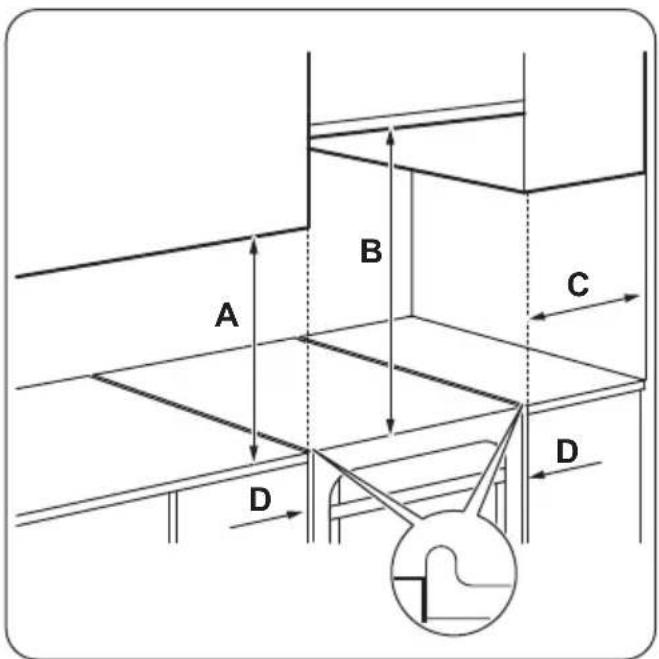

• Les dimensions du meuble de cuisine et de la niche d'encastrement doivent être appropriées.
• Respectez l'espacement minimal requis par rapport aux autres apparèils et éléments.
• Verifiez que l'appareil est installé sous et à proximité de structures sûres.

• Certaines pieces de l'appareil sont electriées. Placez l'appareil se facon à éviter que l'on puisse toucher les pieces dangereuses.

• Les côtés de l'appareil doivent rester à côté d'appareils ou déléments ayant la même hauteur.

• N'installez pas l'appareil sur un socle.
• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

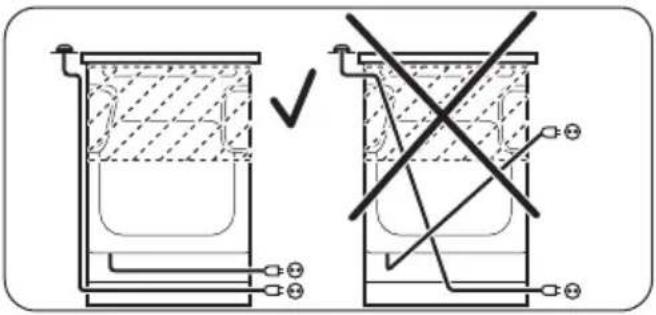

Branchementélectrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez unElectricien.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilise pas d'adaptateurs multiprises ni de rallonges.
• Ne laissiez pas les cables d'alimentation secteur entre en contact avec la porte de l'appareil ou passer à proximite de cette-ci, particulièrement lorsque la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilise que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), des disjoncteurs différentiels et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.
• Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.

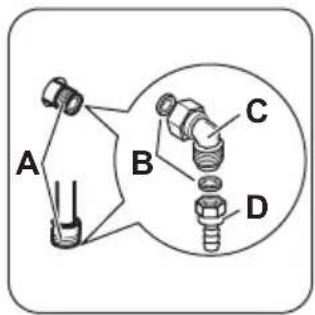

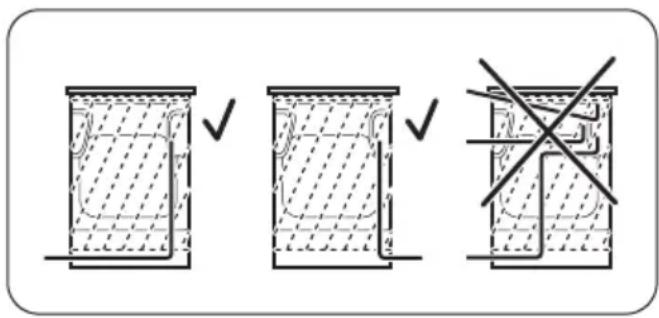

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.

• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
  Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglements d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Emploi

AVERTISSEMENT! Risque de blessures et de brûlures.

Risque d'electrocution.

Utilisez cet apparéil uniquement dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
Assurez-vous que les orifices de ventilation ne sont pas bouchés.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- Éteignez l'appareil après chaque utilisation.
- Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper.
- N'utilise jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.
• Ne laïsez pas des étincelles ou des flammes nues entre en contact avec l'appareil lorsque vous ouvre la porte.
• Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut eventuèlement se former.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l'email :
• ne posez pas de plats allant au four ni aucun autre objet directement sur le fond de l'appareil.
• ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud.
• une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil.
• faites attention lorsque vous retirez ou remettez en place les accessoires.
• La décoloration de l'émail est sans effet sur les performances de l'appareil. Il ne s'agit pas d'un défaut dans le cadre de la garantie.
• Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes.
• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des recipients de cuisson s'évaporer.
• Prenez soit de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez pas de feuilles de papier aluminium sur l'appareil ou directement sur le fond de l'appareil.
• N'utilise pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
• Utilisez uniquement des recipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
  Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamo sur le bruleur.
• Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été lié, à des fins de chauffage par exemple.

Entretien et nettoyage

AVERTISSEMENT! Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil.
  Débranche la fiche d'alimentation de la secteur.
• Verifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente/agréé.

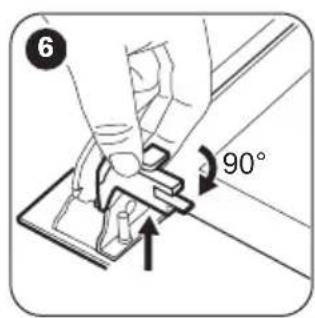

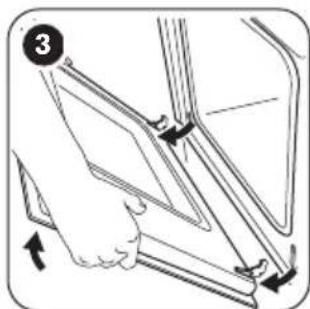

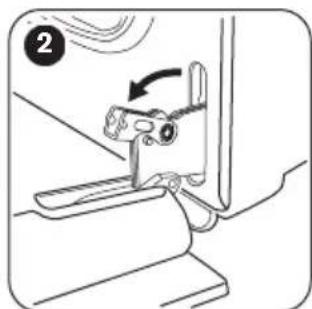

• Soyez prudent lorsque vous démonze la porte de l'appareil. La porte est lourde!
• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.
• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recuner, de solvants ni d'objets metalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• N'utiliseaucun produit détergent pour nettoyer l'email catalytique (le cas échéant).
• Ne lavez pas les brûleurs au lave-vaisselle.

Capot

• Ne modifiez pas les caractéristiques du couvercle.
• Nettoyez le couvercle régulierement.
  N'ouvre pas le couvercle en cas d'élaboussures.
• Eteignez tous les brûleurs avant de fermer le couvercle.
• Ne refermez pas le couvercle tant que la table de cuisson et le four ne sont pas complètement froids.
• Les couvercles en verre peuvent éclater sous l'effet de la chaleur.

Éclairage interne

• Les ampoules classiques ou halogènes utilisées dans cet apparéil sont destinées uniquement à un usage avec des apparéils menagers. Ne les utilisez pas pour éclairer votre logement.

AVERTISSEMENT! Risque

d'électrocution.

• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur.
• N'utilisez que des ampoules ayant les mêmes specifications.

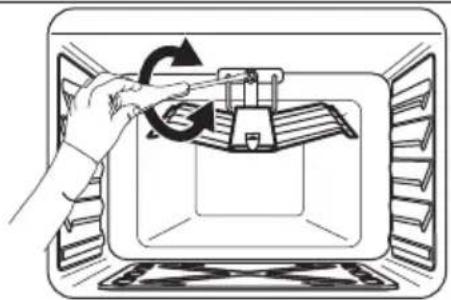

Grìl à gaz

AVERTISSEMENT! Risque d'incendie, d'explosion et de brûlures.

• Ne laissez jamais l'appareil sans surveillance lors de l'utilisation du grill. Les parties accessibles deviennent chaudes.
  Tenez les enfants éloignés tant que le grill est en fonctionnement.
• N'utilisez jamais le gril porte fermée. Laissez la porte ouverte. Risque d'incendie ou d'émissions de monoxyde de carbone!
• Ne placez pas la grille avec des alimentents sur le gradin le plus haut.

Description de l'appareil

Vued'ensemble

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
  Aplatissez les tuvaux de gaz externes.

Maintenance

• Pour réparer l'appareil, contactez un service après agreé.
  Utilisez exclusivement des pieces d'origine.

1 Manettes de la table de cuisson
2 Manette de selection des fonctions du four
3 Touche pour l'éclairage
4 Grill
5 Éclairage
6 Position des grilles

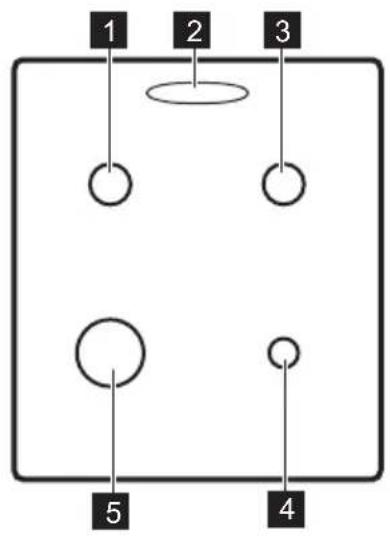

Description de la table de cuisson

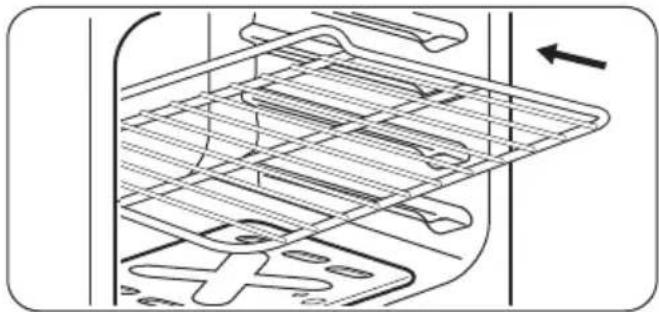

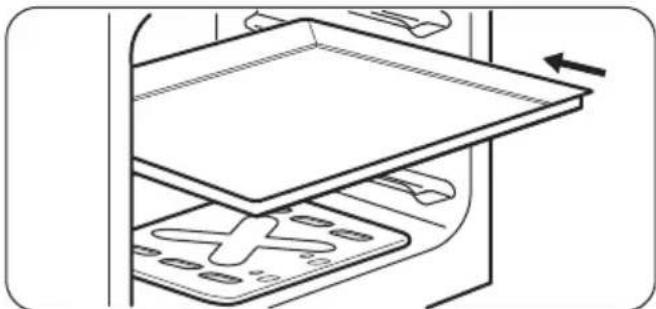

Accessoires

Grille métallique

Permet de poser des plats (rotis, gratins) et des moules à gâteau/pâtisserie.

Plateau de cuisson

Pour la cuisson de gâteaux et de biscuits/gâteaux secs.

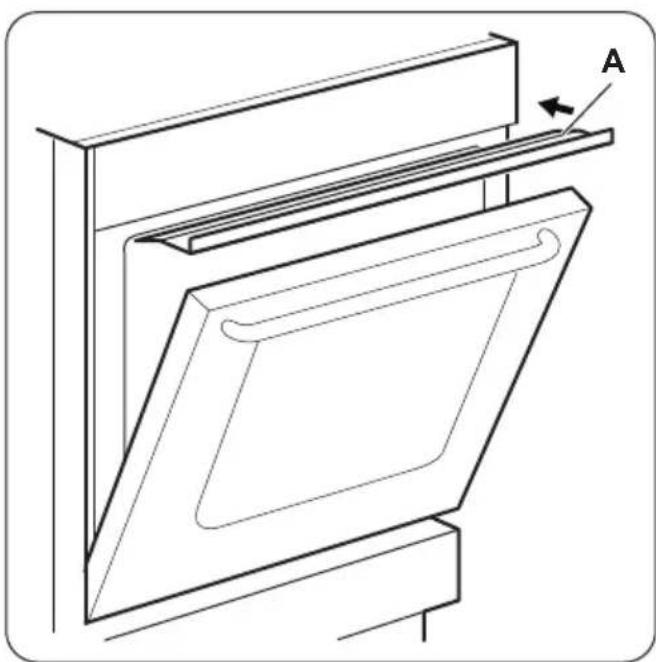

• Déflecteur du grill

Pour protégé les manéttes lorsque vous utilisez le grin.

Avant la première utilisation

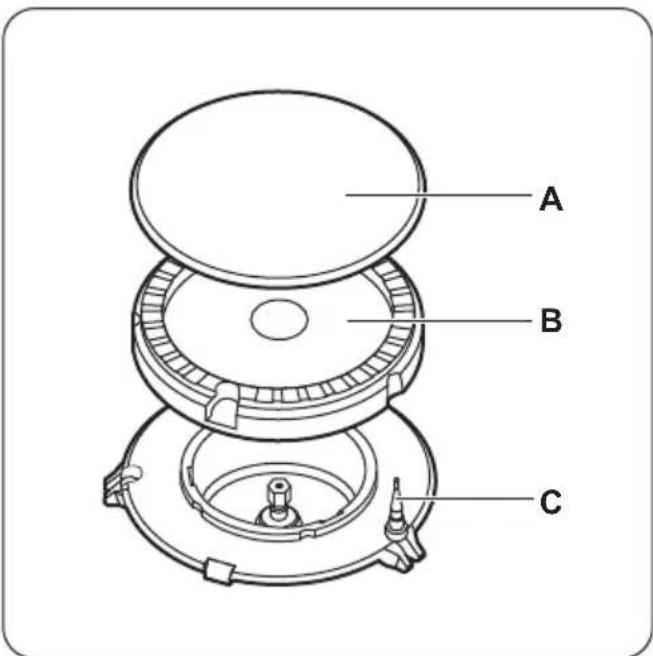

1 Brûleur semi-rapide
2 Sortie vapeur - le nombre et la position varient selon le modele
3 Brûleur semi-rapide
4 Brûleur auxiliaire
5 Brûleur rapide

• Compartiment de rangement

Le compartment de rangement se trouve sous le four. Pour utiliser ce compartment, soulevez la porte inférieure située à l'avant puis tirez-la vers le bas.

AVERTISSEMENT! Le compartment de rangement est susceptible de chauffer lorsque l'appareil est en fonctionnement.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Premier nettoyage

Retirez tous les accessoires de l'appareil.

Reportez-vous au chapitre « Entretien et nettoyage »

Nettoyez l'appareil avant de l'utiliser pour la première fois.

Remettez les accessoires en place.

Prechauffage

Préchauffez le four à vide afin de faire brûler les résidus de graisse.

Table de cuisson - Utilisation quotidienne

1. Tournez la manette de selection des fonctions du four sur la position de début de gaz maximal Reportez-vous au chapitre « Utilisation quotidienne »
2. Laissez l'appareil en fonctionnement pendant environ 1 heures.

AVERTISSEMENT! Les accessoires peuvent chauffer plus que d'habitude.

Une oedur et de la fumée peuvent s'échapper de l'appareil. C'est normal. Vérifiez que la ventilation environnante est suffisante.

Laissez le four refroidir. Nettoyez la cavite du four à l'aide d'un chiffon doux imbibé d'une solution d'eau tiède et de détergent liquide non agressif.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Allumage du brûleur de la table de cuisson

Allumez toujours le brûleur avant de poser un récipient dessus.

AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Approchez la flamme du bruleur.
2. Tournez la manette vers la gauche jusqu'à sa position maximale àt appuyez dessus.
3. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.
4. Une fois que la flamme brule régulierement, reglez son débit.

AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Table de cuisson - Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT! Ne placez pas le même recipient sur deux brûleurs.

AVERTISSEMENT! Ne placez pas de recipients instables ou deformes sur le bruleur afin d'eviter les débordements et les blessures.

Vue d'ensemble des brûleurs

A) Couvercle du brûleur
B) Couronne du brûleur
C) Thermocouple

Arrêt du brûleur

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retarder lesrecipients du brûleur.

ATTENTION! Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson.

ATTENTION! Assurez-vous que les reçipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

Diamétres des recipients

AVERTISSEMENT! Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètre du récipient

(mm)

Rapide 160 - 260

Table de cuisson - Entretien et nettoyage

Brûleur Diamètre du récipient

(mm)

Semi-rapide 140 - 240

Auxiliaire 120 - 180

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.
  Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.

Nettoyage de la table

• Enlevez immédiatement : plastique fondu, films plastiques et alimentents contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson.
• Enlevez lorsque la table a suffisamment refroidi :traces de calcaire, traces d'eau, taches de graisses, decoloration metallique brillante. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non-abrasif. Àpres le nettoyage, sechez l'appareil à l'aide d'un chiffon doux.
• Nettoyez les éléments en email, le chapeau et la couronne avec de l'eau chaude savonnese et sechez-les soigneusement avant de les remetre en place.

Four - Utilisation quotidienne

Les supports de casserole ne sont pas adaptés au lavage dans un lavevaisselle. Ils doivent etre laves a la main.

1. Retirez les supports de casserole pour nettoyer facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut partager des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pate nettoyante.
2. Avec avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Assurez-vous que les bras des supports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement.

Entretien periodique

Contactez périodiquement votre service après-vente pour contrôler l'etat du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Fonctions du four

Fonction du four Utilisation
•	Position Arrêt L'appareil est étéint.
•	Alimentation en gaz maximale Pour régler la température du four au niveau maximal.
•	Sole pulsée Pour faire des pizzas.
•	Alimentation en gaz minimale Pour régler la température du four au niveau minimal.
•	Grill Pour grillier des aliments peu écais au centre du grill. Pour faire grillier du pain.
•	Éclairage du four Pour éclairer l'intérieur du four. Pour utiliser cette fonction, appuyez sur la touche d'éclairage du four.

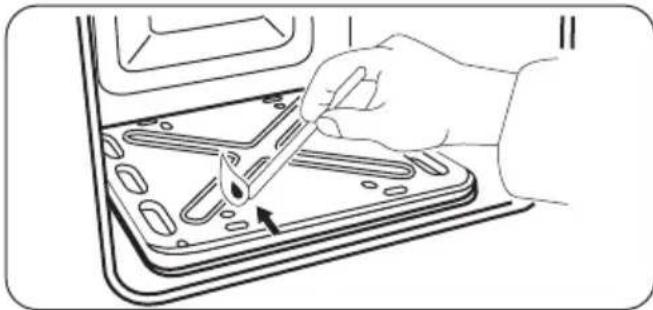

Allumage manuel du brûleur du four à gaz

Dispositif de sécurité du four :

Le four a gaz est équipé d'un thermocouple. Il coupe le débit de gaz si la flamme s'eteint.

1. Ouvrez la portedou four.
2. Approchez une flamme de l'orifice situé dans le bas de la cavité du four.

1. Enforcez la manette de selection des fonctions du four tout en la tournant vers la gauche (sens antihoraire) jusqu'à la position d'arrivée de gaz maximale.
2. Lorsque la flamme apparait, maintenez la manette des fonctions du four enforcée sur la position d'arrivee de gaz maximale pendant 15 secondes maximum pour laisser le temps au thermocouple de chauffer.

Ne maintenez pas la manette des fonctions du four enfoncée plus de 15 secondes. Si le brûleur du four ne s'allume pas au bout de 15 secondes, relâchéz la manette des fonctions du four, tournez-la sur la position Arrêt, ouvre la porte du four et attendez au moins 1 minute avant de réessayer d'allumer le brûleur du four.

Après l'allage du brûleur à gaz du four

1. Relâchéz la manette de seLECTION des fonctions du four.
2. Fermez la portedou four.
3. Tournez la manette des fonctions du four sur le niveau de cuisson souhaite.

Contrôlez la flamme à l'aide des orifices situés au bas du four.

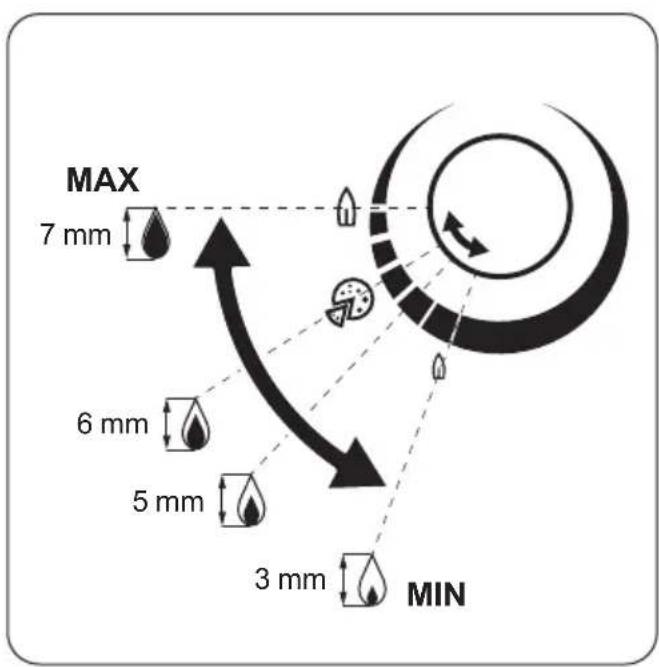

Utilisation de la manette du gaz du four

Pour régler la hauteur des flammes, tournez la manette du four sur l'une des positions de flamme.

Mise à l'arrêt du brûleur du four

Pour éteindre la flamme, tournez la manette sur la position Arrêt

Utilisation du grill

La température du grill ne peut pas être régée. Pour obtenir une température plus BASSE ou un temps de cuisson plus long, la plaque du grill doit etre abaissee pour I'eligner de la flamme.

Avant d'utiliser le grill, mettez le déflecteur du grill A en place au-dessus de la porte. Assurez-vous que les deux prises s'engagent correctement dans les orifices situés dans la partie supérieure du cadre avant de la cavité du four (sous le bandeau de commande).

Ne placez pas la viande directement sur la plaque ou la lechefrite.

ATTENTION! Ne placez pas la viande sur le niveau le plus haut. Risque d'incendie.

1. Ouvrez la portedou four.

2. Approchez une flamme des orifices du bruleur du grill.

3. Tournez la manette de commande du four à gaz sur la position Gril Maintenez la manette enforcée pendant 15 secondes environ. Ne la relâché pas avant l' apparition de la flamme.

Si le grill ne s'allume pas, ou s'il s'eteint accidentellement, relâchez la manette de commande du four et tournez-la sur la position Arrêt. Ouvrez la porte du four. Attende une minute, puis essayez à nouveau d'allumer le grill.

1. Préchauffez le grill pendant 5 à 10 minutes.
2. Placez la viande au niveau 3 du four.
3. Placez un plateau de cuisson ou le plat a roir en dessous, au niveau 2, pour recuperer les jus.
4. Laissez la porte légerement ouverte.

Extinction du brûleur du grill

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Installation des accessoires

Grille métallique :

La forme spéciale à l'arrière de la grille métallique permet à la chaleur de很好地 circuler.

Placez la grille sur un niveau du four adapté. Assurez-vous qu'elle ne touche pas la paroi arrêté du four.

Plateau :

Ne poussez pas le plateau jusqu'à la paroi arrêté de la cavity du four. Cela empêcherais la chaleur de circuler ajuster de la plaque. Les alimentés pouraient brûler, particulièrement sur la partie arrrière de la plaque.

Placez le plateau ou le plat a roir sur le niveau du four. Assurez-vous qu'ils ne touchent pas la paroi arriere du four.

Four - Consels

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédents utilisés.

Informations generales

• L'appareil dispose de quatre niveaux de grille. Comptez les niveaux de grille à partir du bas de l'appareil.
• De l'humidité peut se déposer dans l'enceinte du four ou sur les vitres de la porte. C'est normal. Veillez à recycler un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfournier vos alimentés.
• Essuyez la vapeur après chaque utilisation de l'appareil.
• Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four. Cela entraîrerait une dépréciation de l'email et modifierait les résultats de cuisson.

Cuisson

• Voiture four peut cuire les alimentes d'une manière complètement différente de celle de votre ancien apparéil. Adaptez vos réglages habituels (température, temps de cuisson, etc.) et les positions des grilles aux recommendations fournies dans les tableaux.
• Le fabricant vous recommende d'utiliser la température la plus faible pour la première utilisation.
• Si vous ne trouvez pas les réglages appropriés pour une recette spécifique, cherchez celle qui s'en rapproche le plus.
• Le temps de cuisson peut être prolongé de 10 à 15 minutes, si vous cuisez des gâteaux sur plusieurs niveaux.
• Les gâteaux et petites pâtisseries placés à différentes hauteurs ne dorent pas toujours de manière homogène au début. Dans ce cas, ne modifies pas la température. Les différences s'attenuent en cours de cuisson.
• Avec des temps de cuisson plus longs, le four peut être étant environ 10 minutes avant la fin du temps de cuisson, afin d'utiliser la chaleur résiduelle.

Lorsque vous cuisine des plats surgelés, les plateaux de cuisson peuvent se déformer en cours de cuisson. Une fois les plateaux refroidis, cette torsion disparaît.

Cuisson de gâteaux

• N'ouvrez la porte du four qu'aux 3/4 du temps de cuisson.
• Si vous utilisez deux plateaux de cuisson en même temps, laissez un niveau libre entre les deux.
• La fonction Convection naturelle avec la température par défaut est idéale pour cuire du pain.

Cuisson de vande et de poisson

• Pour les alimentés très gras, utiliser un plat à roir pour éviter de salir le four de manière irréversible.

• Avant de couper la vienne, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule.

• Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rotir. Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le plat à rotir à chaque fois qu'il n'en contient plus.

Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume.

Au départ, surveillez la cuisson lorsque vous cuisine. Ainsi, vous trouvrez lesassageures réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

Tableau de cuisson

Plat Quantité Longueur		de flamme(mm)1)	Durée(min)	Posi-tionsdesgrilles	Accessoires
Tresses feuilletées2)	250 3 - 4 20 - 25 3 plateau de cuisson
Gâteau plat3)	1000 5 30 - 35 3 plateau de cuisson
Brioche aux pommes3)	2000 6 40 - 50 3 plateau de cuisson
Tarte aux pommes3)	1200 + 1200 6 60 - 70 3 2 plaques rondes alumi-				nées (diamètre : 20 cm)
Petits gâteaux3)	500 5 25 - 35 3 plateau de cuisson
Gâteau spongiêux sansgraisse3)	350 5 30 - 40 3 1 plaque ronde alumi-				née (diamètre : 26 cm)
Gâteau couronne 1500 5			50 - 60 4)	3 plateau de cuisson
Volaille entière 1400 7 50 - 60 3				2	Grille métalliqueplateau de cuisson
Flan pâtissier5)	800 7 10 - 15 3 plateau de cuisson
Gâteau levé fourré2)	1200 6 35 - 45 3 plateau de cuisson
Pizza3)	1000 6 20 - 30 3 plateau de cuisson
Gâteau au fromage 2600 5 90 - 100 3 plateau de cuisson
Flan pâtissier auxpommes2)	1900 6 - 7 50 - 60 3 plateau de cuisson
Gâteau de Noël2)	2400 5		60 - 70 6)	3 plateau de cuisson
Quiche Lorraine2)	1000 6 - 7 30 - 40 3 1 plaque ronde (diamè-				tre : 26 cm)
Pain paysan2)	750 + 750 6 50 - 60 3 2 plaques aluminées				(longueur : 20 cm)
Généoise roumainé3)	600 + 600 5 40 - 50 3 2 plaques aluminées				(longueur : 25 cm)
Généoise roumaine - tradi-tionnelle3)	600 + 600 5 30 - 40 3 2 plaques aluminées				(longueur : 25 cm)
Biscuit roulé3)	500 5 20 - 30 3 plateau de cuisson
Meringue 400 4 45 - 55 3 plateau de cuisson
Petit choux3)	500 6 25 - 35 3 plateau de cuisson
Crumble2)	1500 6 - 7 30 - 40 3 plateau de cuisson
Généoise3)	600 5 30 - 35 3 plateau de cuisson
Gâteau au beurre2)	600 5 - 6 30 - 35 3 plateau de cuisson

1) Réglage approximatif de l'alimentation en gaz (1 = hauteur de flamme minimale 3 mm, 8 = hauteur de flamme maximale 7 mm).
2) Prechauffez le four pendant 15 minutes.
3) Prechauffez le four pendant 10 minutes.
4) ÀpRES avoir étéint l'appareil, laissesz le gâteau dans le four pendant 7 minutes.
5) Prechauffez le four pendant 20 minutes.
6) ÀpRES avoir étéint l'appareil, laisserze le gâteau dans le four pendant 10 minutes.

Fonction Pizza

Lorsque you souhaitez faire cuire une pizza, placez la manette du four sur la position Pizza pour une cuisson optimale.

Four - Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Remarques concernant l'entretien

• Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse tiède.
• Utilisez un produit courant destiné au nettoyage des surfaces en métal.
• Nettoyez l'intérieur de l'appareil après chaque utilisation. L'accumulation de graisses ou d'autres résidus alimentaires peut provoquer un incendie.
• En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four.
• ÀpRES chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un chiffon doux additionné d'eau savonneuse tiège.
• Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des produits agressifs, des objets pointus ni au lave-vaiselle. Cela risque d'endommager le revétement anti-adhésif.

Appareils en acier inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge humidifiée. Séchez-la avec un chiffon doux.

N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommendations.

Nettoyage catalytique

ATTENTION! N'utilisez jamais de sprays pour four, de produits abrasifs, de savon ni d'autres produits de nettoyage pour nettoyer la surface catalytique. Vous risqueriez d'endommager la surface catalytique.

Les taches ou la décoloration de la surface catalytique est sans effet sur ses propriétés catalytiques.

AVERTISSEMENT! Tenez les enfants éloignés de l'appareil lorsque vous le nettoyez à température élevée. Les surfaces du four deviennent très chaudes et représentent un risque de brûlures.

Avant d'activer le nettoyage catalytique, retirez tous les accessoires du four.

Les parois avec revêtement catalytique sont autonettoyantes. Elles absorbent les graisses qui se

déposent sur les parois pendant le fonctionnement de l'appareil.

Pour faciliter la procEDURE d'auto-nettoyage, chauffez régulierement le four à vide.

1. Nettoyez la sole avec de l'eau chaude et du liquide vaisselle, puis sechez-la.
2. Reglez la température maximale et laissez le four fonctionner pendant 1 heures.
3. Lorsque l'appareil a refroidi, essuyez-le à l'aide d'une éponge douce humide.

Nettoyage de la porte du four

La portedu four est dotée de deux panneaux de verre.
Vos pouvez retirer la portedu four et le panneau de verre interieur pour le nettoyer.

Si vous tentez d'extraire le panneau de verre interieur sans avoir au préalable retire la porte du four, celle-ci peut se refermer brusquement.

ATTENTION! N'utilisez pas l'appareil sans le panneau de verre interieur.

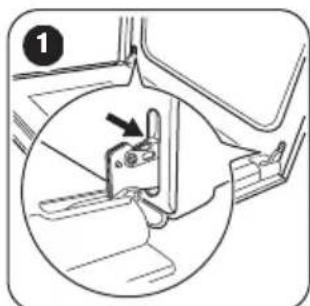

Ouvrez complètement la porte et saississe les 2 charnières de porte.

Soulevez et faites tourner les leviers sur les 2 charnieres.

Fermez la porte du four a la première position d'ouverture (mi-parcours). Tirez la porte vers l'avant et retirez-la de son logement.

Déposez la porte sur une surface stable recouverte d'un tissu doux.

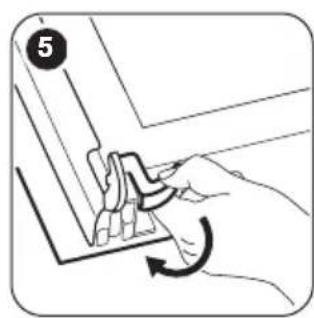

5 Desengagez le système de verrouillage pour retarder le panneau de verre interieur.

6 Faites pivoter les deux fixations de 90^ et retirez-les de leurs logements.

Soulevez doucement puis sortez le panneau de verre.

Nettoyez le panneau de verre à l'eau savonneuse.
Séchez soigneusement le panneau de verre.

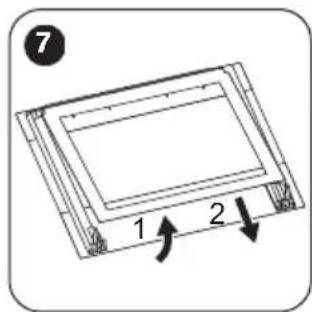

Une fois le nettoyage terminé, remettez le panneau de verre et la porte du four en place. Suivez les étapes cédessus dans l'ordre inverse.

La zone imprimée doit faire face à l'intérieur de la porte.
Après l'installation, vérifie que la surface du panneau en verre où se trouve la zone imprimée est mise au toucher (le relief doit être de l'autre côté).

En cas d'anomalie de fonctionnement

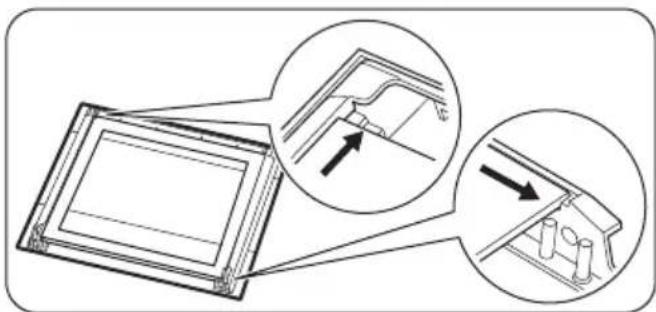

Veillez à installer correctement le panneau de verre interieur dans son logement.

Remplacement de l'éclairage

Placez un chiffon au fond de la cavite de l'appareil. Cela evitera d'endommager le diffuseur en verre et la cavite.

AVERTISSEMENT! Risque d'electrocution! Déconnectez le fusible avant de replacer l'ampoule. L'éclairage et le diffuseur en verre peuvent être très chauds.

1. Éteignez l'appareil
2. Retirez les fusibles de la boite à fusibles ou coupez le disjoncteur.

Éclairage arrière

1. Retirez le diffuseur en verre de l'ampoule en le tournant vers la gauche.
2. Nettoyez-ile.
3. Remplacez l'ampoule par une ampoule adequate resistant à une température de 300^
4. Replacez le diffuseur en verre.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
La flamme s'éteint immédiatement après l'allumage.	Le thermocouple n'est pas suffisamment chauffé.	Maintenez le générateur d'étincelle enforcé pendant 10 secondes maximum une fois la flamme allumée.
L'anneau de flamme est irrégulier. La couronne du brûleur est encrasse par des résidus alimentaires.		Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

Problème Cause probable Solution

Les brûleurs ne fonctionnent pas. Absence d'alimentation en gaz. Vérifiez le raccordement au gaz.

L'appareil émet des bruits. Certainly pieces metalliques de

La flamme est de couleur jaune ou orange.

Sur certaines parties du bruleur, la

l'appareil se detendant et se contractent lorsqu'elles chauffent ou refroidissent. Ces bruits sont normaux.

flamme peut avoir une apparcne jaune ou orange. C'est normal.

L'éclairage ne fonctionne pas. L'éclairage est défectueux. Remplacez l'ampoule.

De la vapeur et de la condensation se forment sur les aliments et dans la cavity du four.

Le plat est resté trop longtemps dans le four.

Ne laissez pas les plats dans le four pendant plus de 15 à 20 minutes après la fin de la cuisson.

Le four nechauffepas.Lesreglagesnecessaires n'ont pas etéeffectués.

Vérifiez que les réglages sont corrects.

La cuisson des alimentes est trop longue ou trop rapide.

La température est trop BASSE ou trop elevée.

Ajustez la température si nécessaire. Suivez les conseils du manuel d'utilisation.

Informations de maintenance

Si vous ne trouvez pas de solution au problème, veillez contacter votre revendeur ou le service après-venture.

Les informations à fournir au service après-venture figurent sur la plaque signalétique. La plaque

signalétique se trouve sur le cadre avant de la cavity de l'appareil. Ne retirez pas la plaque signalétique de l'appareil.

Nous you recommandons de noter ces informations ici :

Modèle (MOD.)

Référence du produit (PNC)

Numéro de série (S.N.)

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Emplacement de l'appareil

Vous pouvez installer votre apparéil avec des placards d'un côté, des deux côtes ou dans un coin.

Laissez une distance d'environ 1 cm entre l'appareil et le mur arrêté pour pouvoir ouvrir le couvercle.

Pour les distances minimales d'installation, reportez-vous au tableau.

Distances minimales

Dimensions mm
B 650
C 150
D 20

\section*{Caracteristiques techniques}

Tension 230 V
Fréquence 50 Hz
Classe de l'appareil 1

Dimensions mm
Hauteur 865
Largeur 600
Profondeur 600

Autres caractéristiques techniques

Catégorie de l'appareil : II2E+3+
Gaz d'origine : G20/G25 (2E+) 20/25 mbar
Gaz de remplacement : G30 (3+) 28-30 mbar	G31 (3+) 37 mbar

Diamètres des vis de réglage

BRULEUR	Ø VIS DE RÉGLAGE1)1/100 mm
Auxiliaire 29 / 30
Semi-rapide 32
Rapide 42
Le four 44

1) Le type de vis de réglage dépend du modele.

Brûleurs à gaz pour GAZ NATUREL G20 20 mbar

BRULEUR PUISSANCE NOR-MALE kW	PUISSANCE RÉDUITE kW	MODELE D'INJECTEUR 1/100 mm
Rapide 3.0	0.72 / 0.75¹)	119

BRULEUR PUISSANCE NOR-MALE kW	PUISSANCE RÉDUITE kW MODELE D'INJECTEUR 1/100 mm
Semi-rapide	2.0 / 1.91) 0.43 / 0.451) 96
Auxiliaire 1.0 0.35 70
Four 2.7 0.90 120
Gril 1.9 - 108

1) Le type de vis de réglage dépend du modele.

Brûleurs à gaz pour GAZ NATUREL G25 25 mbar

BRULEUR PUISSANCE NOR-MALE kW	PUISSANCE RÉDUITE KW MODELE D'INJECTEUR 1/100 mm
Rapide 2.75	0.72 / 0.75¹)
Semi-rapide	2.0 / 1.75¹)
Auxiliaire	0.43 / 0.45¹)
Four 2.5 0.9 120	0.35 70
Gril 1.8 - 108

1) Le type de vis de réglage dépend du modele.

Brûleurs à gaz pour LPG G30 28-30 mbar

BRULEUR PUISSANCE NOR-MALE kW	PUISSANCE RÉ-DUITE kW	MODELE D'INJEC-TEUR 1/100 mm	DéBIT DE GAZ NOMI-NAL g/h
Rapide 3.0 0.72 88 218.14
Semi-rapide	2.0 0.43 71	145.43
Auxiliaire	1.0 0.35 50	72.71
Four	2.7 0.90 80	196.33
Gril	1.9 -	71 138.16

Brûleurs à gaz pour LPG G31 37 mbar

BRULEUR	PUISSANCE NORMALE KW	PUISSANCE RÉDUITE KW	MODELE D'IN-JECTEUR 1/100 mm	DéBIT DE GAZ NOMINAL G/h
Rapide	3.0 0.72	88	214.24
Semi-rapide	2.0 0.43	71	142.83

BRULEUR PUISSANCE NORMALE kW	PUISSANCE RÉDUITE kW	MODELE D'IN- JECTEUR 1/100 mm	DéBIT DE GAZ NOMI- NAL g/h
Auxiliaire 1.0 0.35 50 71.41
Four 2.7 0.9 80 192.82
Grit 1.65 - 71 117.83

Raccordement au gaz

Utilisez des raccordements fixes (« rigides ») ou utilisez des tuyaux flexibles en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entraîre en contact avec des parties mobiles ni'est comprise.

AVERTISSEMENT! Le tuyau de raccordement au gaz ne doit pas entraient en contact avec la partie de l'appareil indiquée sur l'illustration.

Raccordement avec des tuyaux flexibles non métalliques

Si vous pouvez acceder facilement au raccordement, vous pouvez utiliser un tuyau flexible. Le tuyau flexible doit être fermement fixé au moyen de colliers de serrage.

Lors de l'installation, utilisez toujours le support de tuyau et le joint. Le tuyau flexible est ajusté lorsque :

• il ne peut pas devenir plus chaud que la température ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1500 mm ;
• aucune partie n'est plus étroite ;
• il n'est pas tordu ou écrasé ;
• il n'entre pas en contact avec des bords ni des coins tranchants ;
• son état peut être facilement vérifié.

Lorsque vous vérifie l'etat du tuyau flexible, assurez-vous que :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
• le matériel n'est pas durci, mais presente une elasticie correcte;
• les colliers de serrage ne sont pas rouillés ;
• la date d'expiration n'est pas dépassée.

Si vous constatéz au moins un de ces défauts, ne répârez pas le tuyau, mais remplacez-le.

AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque raccord est etanche. Pour vérifier l'étanchéité, utilisez une solution savonneuse, jamais de flamme!

La rampe d'arrivée de gaz est située à l'arrière du bandeau de commande.

AVERTISSEMENT! Avant de raccorder le gaz, débranchez l'appareil de l'alimentation électrique ou retirez le fusible dans la boîte à fusibles.Fermez le clapet principal de l'arrivée de gaz.

Raccordement aux différents types de gaz

Le raccordement aux différents types de gaz ne doit être effectué que par un professionnel qualifié.

Si l'appareil est configuré pour le gaz naturel, vous pouvez le passer au gaz liquéfié avec les injecteurs adaptés. Le débit de gaz est ajusté à l'utilisation.

AVERTISSEMENT! Avant de remplaner les injecteurs, assurez-vous que les manettes du gaz sont en position Arrêt. Débranchez l'appareil de la prise murale. Laissez l'appareil refroidir. Risque de blessure!

L'appareil est reglé sur le gaz par défaut. Pour modifier le réglage, utilisez toujours le joint d'étanchéité.

A) Point de raccordement au gaz (un seul point valable pour l'appareil)
B) Joint
C) Raccordement régable
D) Support du tuyau de LPG

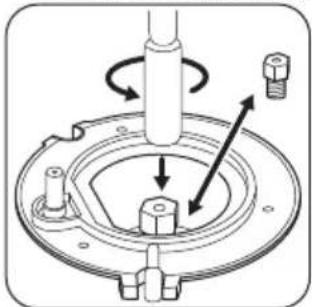

Remplacement des injecteurs de la table de cuisson

Remplacez les injecteurs dans vous changez le type de gaz.

1. Demontez les supports des cassetoles.
2. Demontez les chapeaux et les couronnés du brûleur.
3. Demontez les injecteurs à l'aide d'une clé de 7.
4. Remplacez les injecteurs par des injecteurs adaptés au type de gaz que vous utilisez.

1. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz.

Vous trouvezce cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz n'est pas constante ou est différente de la pression nécessaire, installez un régulateur de pression sur le tuyau d'arrivée de gaz.

Réglage du niveau de gaz minimal du brûleur de la table de cuisson

1. Debranchez l'appareil de l'alimentation électrique.

2. Demontez la manette de la table de cuisson. Si vous n'avez pas accès à la vis de réglage, demontez le bandeau de commande avant de commencer le réglage.

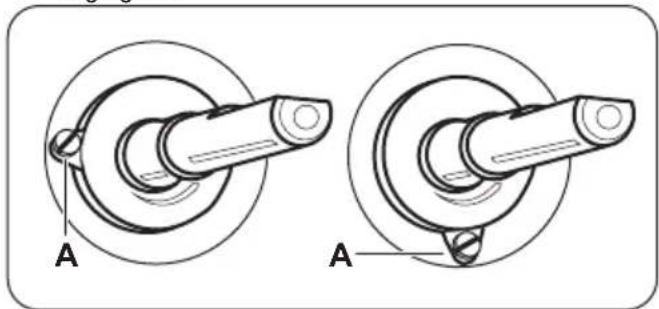

3. À l'aide d'un tournevis plat et fin, ajustez la position de la vis de réglage A.
   Le modele déterminé la position de la vis de réglage A.

Passage du gaz naturel au gaz liquéfié

1. Serrez entiement la vis de réglage.
2. Remettez la manette en place

Passage du gaz liquéfié au gaz naturel

1. Dévissez la vis de réglage d'environ un tour A.
2. Remontez la manette de la table de cuisson.
3. Branchez l'appareil à l'alimentation électrique.

AVERTISSEMENT! Branchez la fiche dans la prise secteur uniquement après avoir remis en place toutes les pieces dans leurs positions initiales. Risque de blessure!

1. Allumez le brûleur.
   Reportez-vous au chapitre « Table de cuisson - Utilisation quotidienne »
2. Tournez la manette de la table de cuisson vers sa position minimale.
3. Demontez la manette de la table de cuisson.
4. Vissez doucement la vis de réglage jusqu'à ce que la flamme soit au minimum et stable.
5. Remontez la manette de la table de cuisson.

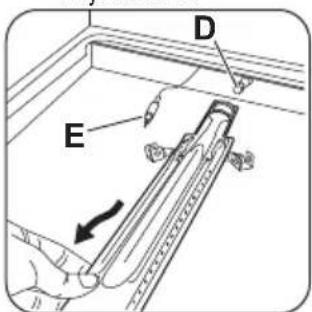

Remplacement de l'injecteur du four

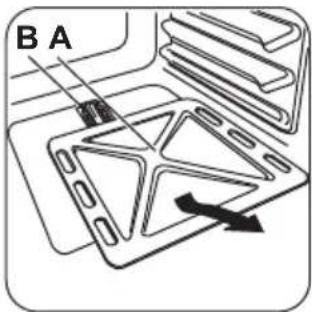

1. Retirez la plaque inférieure de la cavity du four A pour acceder au bruleur du four B.

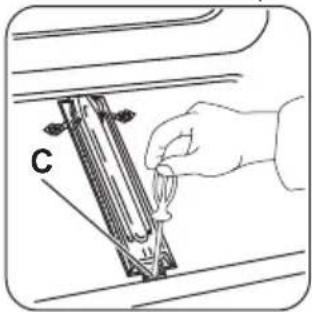

1. Desserrez la vis C qui maintain le brûleur en place.

1. Retirez avec précaution le brûleur du support de l'injecteur D.

1. Déplacez-le ensuite lentement vers la gauche. Assurez-vous que la bague du brûleur reste sur l'embout de ce dernier. Ne forcez pas sur le fil du conducteur du thermocouple E.

2. Desserrez l'injecteur du brûleur D à l'aide d'une clé à douille de 7 mm, puis remplacez-le par un différent.

Remontez le brûleur en suivant les instructions dans l'ordre inverse.

Remplacez l'autocollant indiquant le type de gaz situé près de la rampe d'alimentation en gaz par celui correspondant au nouveau type de gaz.

Réglage du niveau de gaz minimal du brûleur du four

1. Debranchez l'appareil de l'alimentation electrique.
2. Demontez la manette de selection des fonctions du four. Si vous n'avez pas accès à la vis de réglage, demontez le bandeau de commande avant de commencer le réglage.

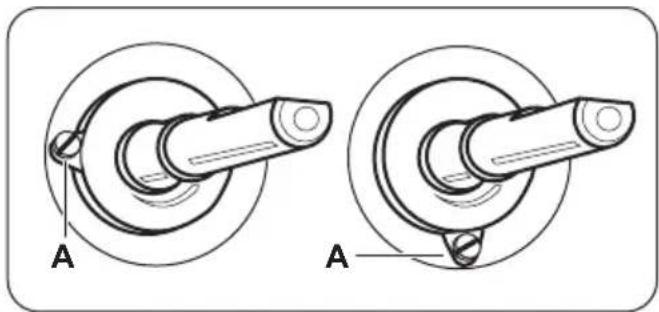

3. À l'aide d'un tournevis plat et fin, ajustez la position de la vis de réglage A.
   Le modèle déterminé la position de la vis de réglage A.

Passage du gaz naturel au gaz liquéfié

1. Serrez entiement la vis de réglage.
2. Remettez la manette en place
3. Branchez l'appareil à l'alimentation électrique.

Passage du gaz liquéfié au gaz naturel

1. Dévissez la vis de réglage d'environ un tour A.
2. Replacez la manette de selection des fonctions du four.
3. Branchez l'appareil à l'alimentation électrique.

AVERTISSEMENT! Branchez la fiche dans la prise secteur uniquement après avoir remis en place toutes les pieces dans leurs positions initiales. Risque de blessure!

1. Allumez le brûleur.
   Reportez-vous au chapitre « Utilisation quotidienne »
2. Tournez le selecteur de fonctions du four sur la position minimale.
3. Demontez la manette de selection des fonctions du four.
4. Vissez doucement la vis de réglage jusqu'à ce que la flamme soit au minimum et stable.
5. Replacez la manette de selection des fonctions du four.
6. Placez la manette des fonctions du four sur la position de début de gaz maximale et laissez le four chauffer pendant au moins 10 minutes.
7. Tournez rapidement la manette des fonctions du four de la position de débit de gaz maximal à la position minimale.

Contrôlez la flamme. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez la manette de la position maximale à la position minimale. Une petite flamme régulière doit sortir de la couronne du brûleur du four. Si la flamme s'éteint, ajustez à nouveau le brûleur du four.

Remplacement de l'injecteur du gril à gaz

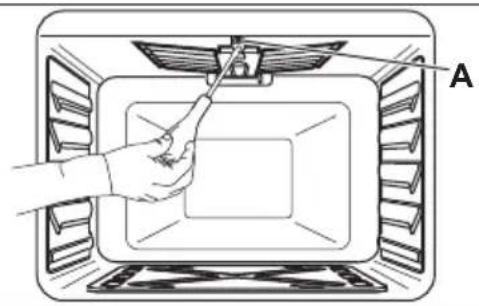

1. Desserrez la vis qui maintain le brûleur du grill dans la position A.

2. Desserrez l'injecteur du brûleur à l'aide d'une clé à douille de 7 mm et remplacez-le.
3. Remontez le brûleur en suivant les instructions dans l'ordre inverse. Avant de serrer la vis, assurez-vous que le brûleur est correctement enforcé dans le panneau arrière. Testez les injecteurs du grille.

Mise de niveau de l'appareil

Rendement énergétique

Utilisez les petits pieds situés sous l'appareil pourmettre la surface supérieure de l'appareil de niveauavec les autres surfaces environnantes.

Installationelectrique

AVERTISSEMENT! Le fabricant ne pourra etre tenu pour responsable si vous ne respectez pas les precautions de sécurité du chapitre « Consignes de sécurité »

Cet apparéil est fourni avec une fiche d'alimentation et un cable d'alimentation.

AVERTISSEMENT! Le cable d'alimentation ne doit pas entraire en contact avec la partie de l'appareil indiquée sur l'illustration.

Informations de produit pour table de cuisson selon la norme EU 66/2014

Identification du modele FCG6109CWA	FCG6109CXA
Type de table de cuisson Table de cuisson dans une cusinière autonome
Nombre de brûleurs à gaz 4
Efficacité energétique selon le brûleur à gaz (EE gas burner)	Arrière gauche - Semi-rapide	55.0%
	Arrière droit - Semi-rapide	55.0%
	Avant droit - Auxiliaire	non applicable
	Avant gauche - Rapide	53.0%
Efficacité energétique de la table de cuisson (EE gas hob) 54.3%

EN 30-2-1: Appareils de cuisson domestiques à gaz - Partie 2-1: Utilisation rationnelle de l'énergie - Général

Table de cuisson - Économie d'énergie

Vous pouvez economiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faiteschauffer de I'eau, ne faiteschauffer que la quantite dont vous avez reellement besoin.
• Si possible, couvrez toujours les membres de cuisson avec un couvercle pendant la cuisson.
• Avant d'utiliser les brûleurs et les supports de casserole, assurez-vous qu'ils sont correctement installés.
• Le fond du écipient doit avoir des dimensions adaptées à la taille du brûleur.
• Posez directement le salarié sur le brûleur, au centre de celui-ci.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
• Si possible, utilisez une cocotte-minute. Consultez sa notice d'utilisation.

Four - Économie d'énergie

Cet apparéil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au coût.

- Conseils généraux

• Assurez-vous que la porte du four est correctement fermée quand l'appareil est en marche et maintenez-la fermée autant que possible pendant la cuisson.
• Utilisez des plats en métal pour améliorer l'économie d'énergie.
• Si possible, placez les alimentes à l'intérieur du four sans les rechauffer.
• Quand la durée de cuisson est supérieure à 30 minutes, diminuez la température du four à 3-10 minutes minimum, selon la durée de la cuisson, avant que le temps de cuisson ne s'écoule. La chaleur résiduelle à l'intérieur du four continue a cuire.

• Utilisez la chaleur résiduelle pour réchauffer les autres alimentés.

• Maintien des alimentes au chaud - si vous souhaitez utiliser la chaleur résiduelle pour garder le plat chaud, Sélectionnez la température la plus)basse possible.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparèils portant le

symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

www.electrolux.com/shop
